HWS56B - Listwa dźwiękowa SAMSUNG - Bezpłatna instrukcja obsługi

Typ produktu	Soundbar
Marka	Samsung
Model	HW-S56B / HW-S50B
Wymiary (S x W x G)	670,0 x 62,3 x 105,0 mm
Waga	2,4 kg
Zasilanie	Zasilacz AC/DC 19V, pobór w stanie czuwania 0,5W
Całkowita moc wyjściowa	160 W (30W x 4 + 20W)
Łączność	HDMI ARC, wejście optyczne, USB (5V/0,5A), Bluetooth
Obsługiwane formaty audio	DTS, Dolby Digital, LPCM 2ch, DTS Virtual:X
Funkcje audio	Tryby dźwięku (DTS Virtual:X, Standard, Music, Game, Adaptive Sound), Tryb nocny, Wzmocnienie głosu, korektor 7-pasmowy
Bluetooth	Wersja 5.0 z wieloma połączeniami (2 urządzenia), zasięg ~10 m
Dołączone komponenty	Pilot, baterie, kabel HDMI, zasilacz, przewód zasilający, instrukcja montażu ściennego
Montaż ścienny	Uchwyt ścienny w zestawie, śruby nie dołączone (M5, długość ≥35 mm)

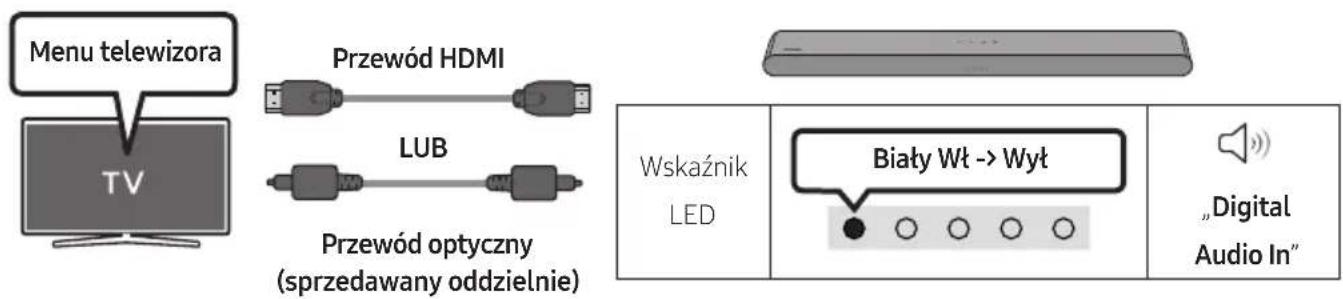

Kompatybilność z telewizorem	Funkcja Q-Symphony z telewizorem Samsung, HDMI ARC, Bluetooth
Konserwacja	Czyścić miękką, suchą szmatką, unikać płynów i aerozoli
Temperatura pracy	+5°C do +35°C
Wilgotność pracy	10% do 75%
Bezpieczeństwo	Ochrona przeciwprzepięciowa, automatyczne wyłączenie po 20 min bez sygnału, klasa II
Naprawialność	Części zamienne dostępne przez serwis Samsung, możliwy reset fabryczny

Często zadawane pytania - HWS56B SAMSUNG

Soundbar nie włącza się. Co robić?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony do gniazdka ściennego i zasilacza. Upewnij się, że zasilacz AC/DC jest prawidłowo podłączony do soundbara. Jeśli problem nie ustąpi, spróbuj innego gniazdka elektrycznego.

Jak podłączyć soundbar do telewizora przez HDMI ARC?

Użyj kabla HDMI, aby połączyć port HDMI (ARC) soundbara z portem HDMI IN (ARC) telewizora. Włącz oba urządzenia i wybierz źródło 'TV ARC' na soundbarze. Upewnij się, że funkcja HDMI-CEC jest włączona w ustawieniach telewizora.

Dźwięk z soundbara jest przerywany podczas korzystania z Bluetooth. Dlaczego?

Może to być spowodowane zbyt dużą odległością między urządzeniami lub zakłóceniami. Zbliż urządzenie Bluetooth na odległość mniejszą niż 10 m od soundbara. Unikaj przeszkód, takich jak grube ściany i urządzenia emitujące fale (kuchenki mikrofalowe, routery Wi-Fi). Sprawdź również, czy bateria urządzenia jest wystarczająco naładowana.

Pilot nie działa. Jak go naprawić?

Skieruj pilota bezpośrednio w stronę soundbara w odległości maksymalnie 7 m. Wymień baterie na nowe (typ AAA). Jeśli problem nie ustąpi, sprawdź, czy żaden przedmiot nie zasłania czujnika podczerwieni na soundbarze.

Jak zresetować soundbar do ustawień fabrycznych?

Włącz soundbar. Naciśnij i przytrzymaj jednocześnie przyciski Volume + i Volume - na urządzeniu przez co najmniej 5 sekund. Wskaźnik LED zacznie migać, a urządzenie uruchomi się ponownie. Wszystkie ustawienia zostaną usunięte.

Czy mogę podłączyć dwa urządzenia Bluetooth jednocześnie?

Tak, soundbar obsługuje wiele połączeń Bluetooth. Możesz podłączyć jednocześnie do 2 urządzeń. Aby włączyć tę funkcję, upewnij się, że tryb wielu połączeń jest włączony (domyślnie). Naciśnij i przytrzymaj przycisk PAIR na pilocie przez 5 sekund, gdy soundbar jest wyłączony, aby przełączyć.

Jak zaktualizować oprogramowanie soundbara?

Pobierz najnowszą wersję oprogramowania ze strony Samsung (samsung.com) i umieść plik na pendrive'ie sformatowanym w FAT32. Podłącz pendrive do portu USB soundbara za pomocą adaptera Micro-USB. Włącz soundbar i wybierz źródło USB. Aktualizacja uruchomi się automatycznie. Nie wyłączaj urządzenia podczas procesu.

Soundbar nie wydaje żadnego dźwięku z telewizorem. Co sprawdzić?

Sprawdź, czy soundbar jest wybrany jako wyjście audio w ustawieniach telewizora (menu Dźwięk > Wyjście dźwięku). Upewnij się, że kabel (HDMI lub optyczny) jest prawidłowo podłączony. Jeśli używasz HDMI, potwierdź, że porty są oznaczone jako ARC. Zwiększ głośność soundbara i wyłącz tryb wyciszenia.

Jak ustawić bas i sopran?

Użyj przycisku TONE CONTROL na pilocie, aby uzyskać dostęp do ustawień. Użyj przycisków Góra/Dół, aby przełączać między 'Treble' (sopran) i 'Bass' (bas), a następnie ustaw poziom od -6 do +6. Ta funkcja jest dostępna we wszystkich trybach dźwięku z wyjątkiem 'Standard'.

Jakie są dostępne tryby dźwięku i do czego służą?

Tryby dźwięku to: DTS Virtual:X (immersyjny dźwięk 3D), Standard (oryginalny dźwięk), Music (naturalny dźwięk dla muzyki), Game (dźwięk stereoskopowy dla gier), Adaptive Sound (analizuje treść i automatycznie optymalizuje dźwięk). Wybierz je za pomocą przycisku SOUND MODE na pilocie.

INSTRUKCJA OBSŁUGI HWS56B SAMSUNG

IndicatorLED
	„Centre Level”

IndicatorLED
	„Sync” → „Night mode” → „Voice enhancement”

IndicatorLED
	„DTS Virtual:X” → „Standard” → „Music” → „Game” → „Adaptive Sound”

- DTS Virtual:X

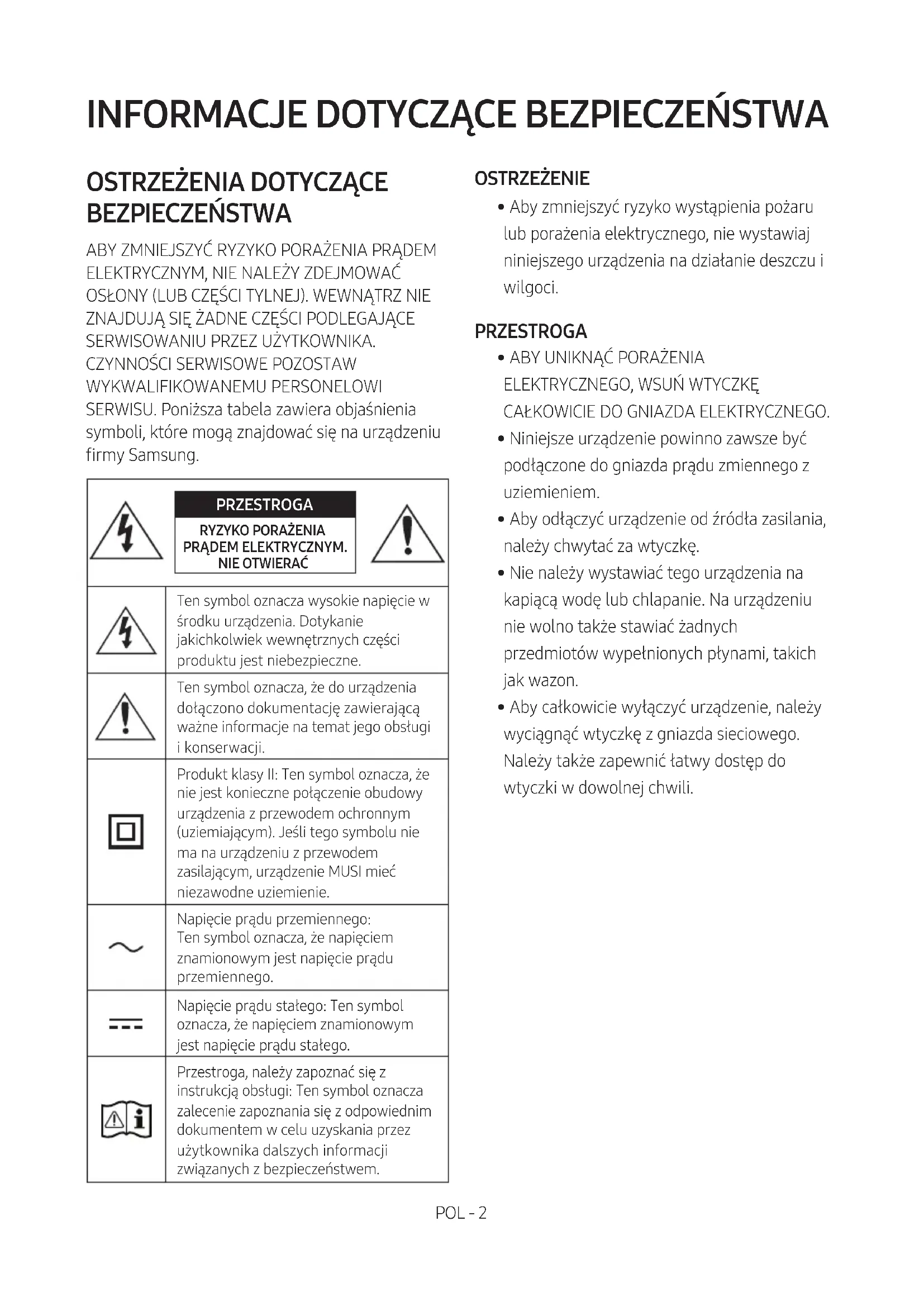

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE NALEŻY ZDEJMOWAĆ OSŁONY (LUB CZĘŚCI TYLNEJ). WEWNĄTRZ NIE ZNAJDUJĄ SIĘ ŻADNE CZĘŚCI PODLEGAJĄCE SERWISOWANIU PRZEZ UŻYTKOWNIKA. CZYNNOŚCI SERWISOWE POZOSTAW WYKWALIFIKOWANEMU PERSONELOWI SERWISU. Poniższa tabela zawiera objaśnienia symboli, które mogą znajdować się na urządzeniu firmy Samsung.

	PRZESTROGARYZYKO PORAŻENIAPRADEM ELEKTRYCZNYM.NIE OTWIERAĆ
	Ten symbol oznacza wysokie napięcie w środku urządzenia. Dotykanie jakichkolwiek wewnętrznych części produktu jest niebezpieczne.
	Ten symbol oznacza, że do urządzenia dołączono dokumentację zawierającą ważne informacje na temat jego obsługi i konserwacji.
	Produkt klasy II: Ten symbol oznacza, że nie jest konieczne połączenie obudowy urządzenia z przewodem ochronnym (uziemiającym). Jeśli tego symbolu ni ma na urządzeniu z przewodem zasilającym, urządzenie MUSI mieć niezawodne uziemienie.
	Napięcie prądu przemiennego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu przemiennego.
	Napięcie prądu stałego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu stałego.
	Przestroga, należy zapoznać się z instrukcją obsługi: Ten symbol oznacza zalecenie zapoznania się z odpowiednim dokumentem w celu uzyskania przez użytkownika dalszych informacji związanych z bezpieczeństwem.

PRZESTROGA

RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM. NIE OTWIERAĆ

OSTRZEŻENIE

- Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci.

PRZESTROGA

• ABY UNIKNAĆ PORAŻENIA ELEKTRYCZNEGO, WSUŃ WTYCZKĘ CAŁKOWICIE DO GNIAZDA ELEKTRYCZNEGO.
• Niniejsze urządzenie powinno zawsze być podłączone do gniazda prądu zmiennego z uziemieniem.
• Aby odłączyć urządzenie od źródła zasilania, należy chwytać za wtyczkę.
• Nie należy wystawiać tego urządzenia na kapiącą wodę lub chlapanie. Na urządzeniu nie wolno także stawiać żadnych przedmiotów wypełnionych płynami, takich jak wazon.
• Aby całkowicie wyłączyć urządzenie, należy wyciągnąć wtyczkę z gniazda sieciowego. Należy także zapewnić łatwy dostęp do wtyczki w dowolnej chwili.

ŚRODKI OSTROŻNOŚCI

1. Upewnij się, że domowa sieć zasilająca prądem przemiennym spełnia wymagania z zakresu zasilania umieszczone na naklejce identyfikacyjnej na spodzie produktu. Urządzenie należy umieścić w pozycji poziomej na odpowiedniej podstawie (meblu) zachowując wystarczająco dużo miejsca na dopływ powietrza 7–10 cm. Należy upewnić się, że otwory wentylacyjne nie są zasłonięte. Urządzenia nie należy kłaść na wzmacniaczach lub innych urządzeniach, które mogą nagrzewać się w czasie pracy. Urządzenie zostało zaprojektowane jako urządzenie ciągłego użytku. Aby całkowicie wyłączyć urządzenie, odłącz wtyczkę zasilania z gniazdka. Odłącz urządzenie, jeżeli nie ma być używane przez dłuższy czas.
2. Podczas burzy z piorunami należy odłączyć główną wtyczkę prądu przemiennego z gniazda. Napięcie gwałtownie wzrasta pod wpływem wyładowań atmosferycznych, co może uszkodzić jednostkę.
3. Jednostki nie należy wystawiać bezpośrednio na promienie stłońca lub inne źródła ciepła. Mogłoby to doprowadzić do przegrzania i uszkodzenia urządzenia.

4. Produkt należy chronić przed wilgocią (np. wazony) i nadmiernym ciepłem (np. z kominka) lub urządzeniami wytwarzającymi silne pole elektromagnetyczne. Jeśli urządzenie nie działa prawidłowo, należy odłączyć kabel zasilania ze źródła prądu zmiennego. Produkt nie jest przeznaczony do użytku przemysłowego. Należy go używać jedynie w celu prywatnym. Jeśli produkt lub płyta były przechowywane w niskich temperaturach, może wystąpić kondensacja pary wodnej. W przypadku przewożenia odtwarzacza zimą należy odczekać około 2 godzin przed jego użyciem, aż temperatura jednostki osiągnie wartość pokojową.

5. Baterie użyte w tym produkcie zawierają substancje chemiczne szkodliwe dla środowiska. Nie należy wyrzucać baterii razem z innymi odpadkami gospodarstwa domowego. Nie należy wrzucać baterii do ognia. Nie należy dopuszczać do zwarcia ani do przegrzania baterii, ani nie należy ich rozmontowywać.

PRZESTROGA : W przypadku nieprawidłowego włożenia baterii istnieje niebezpieczeństwo wybuchu. Nowe baterie powinny być tego samego typu.

SPIS TREŚCI

01 Sprawdzenie elementów 6

02 Informacje o produkcie 7

Panel przedni / panel górny listwy Soundbar ____ 7

Panel dolny listwy Soundbar 8

03 Użytkowanie pilota 9

Wkładanie baterii przed użyciem pilota (2 baterie typu AAA) 9

Obstuga pilota ____ 9

Używanie ukrytych przycisków (z więcej niż jedną funkcją) 14

Dane wyjściowe dla różnych trybów efektów dźwiękowych 14

Regulacja głośności listwy Soundbar za pomocą pilota telewizora ____ 15

04 Podłączanie listwy Soundbar 16

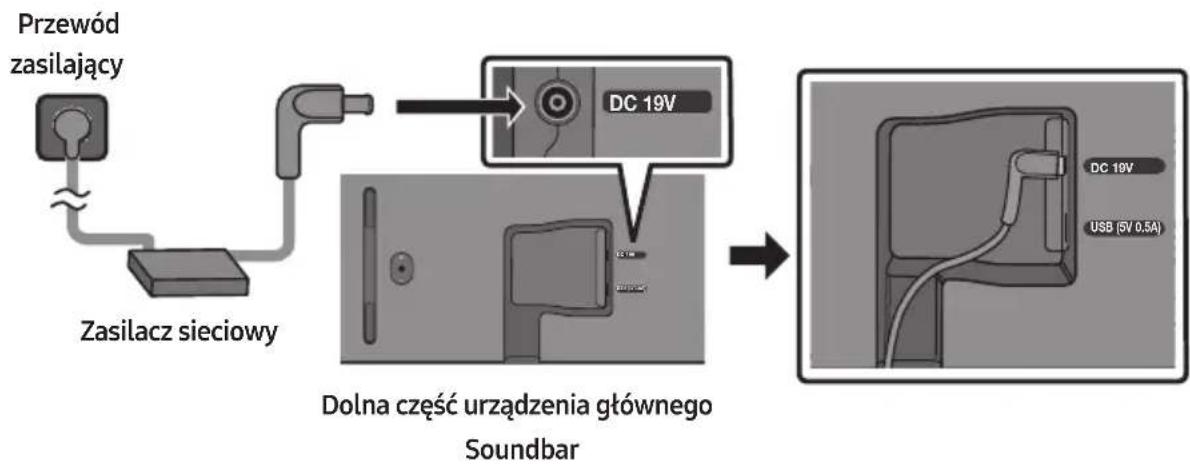

Podłączanie zasilania 16

Podłączanie zestawu tylnych głośników bezprzewodowych

Samsung i subwoofera do listwy Soundbar 16

05 Korzystanie z przewodowego połączenia z telewizorem 17

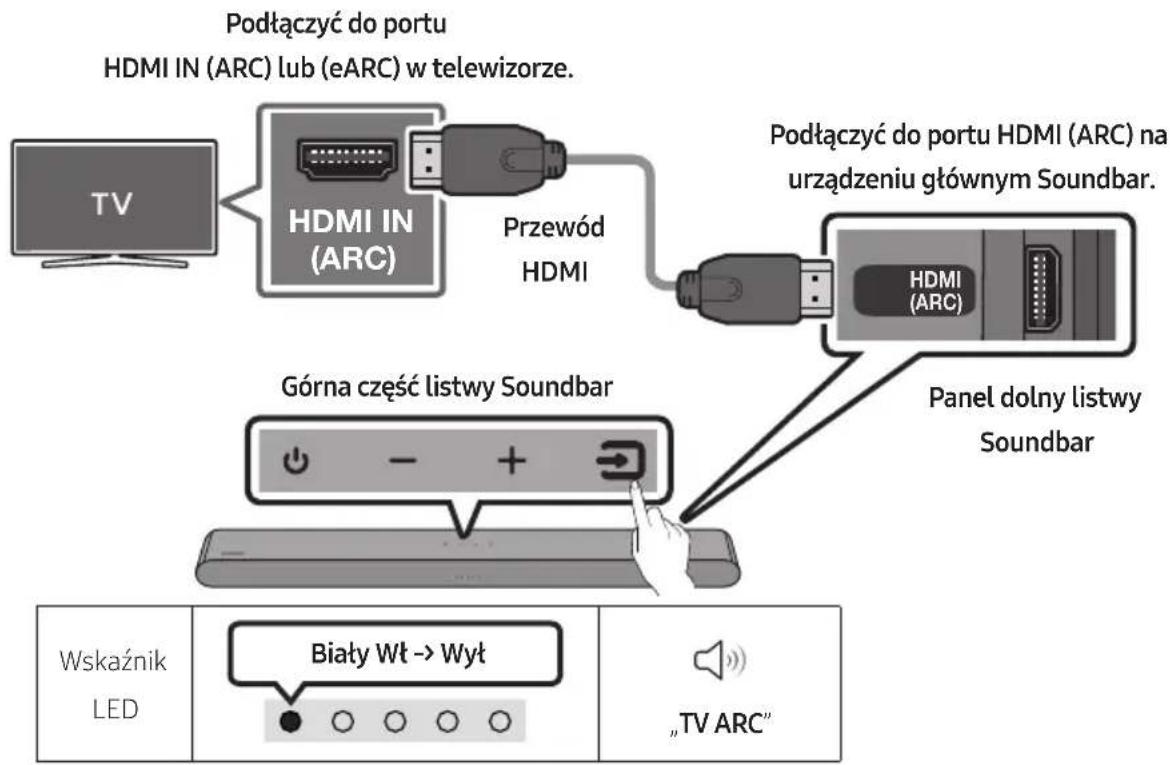

Metoda 1. Podłączanie za pomocą przewodu HDMI ____ 17

Metoda 2. Podłączanie urządzenia za pomocą przewodu optycznego ____ 19

06 Korzystanie z bezprzewodowego połączenia z telewizorem 21

Połączenie przez Bluetooth 21

07 Nawiązywanie połączenia z urządzeniem zewnętrznym 23

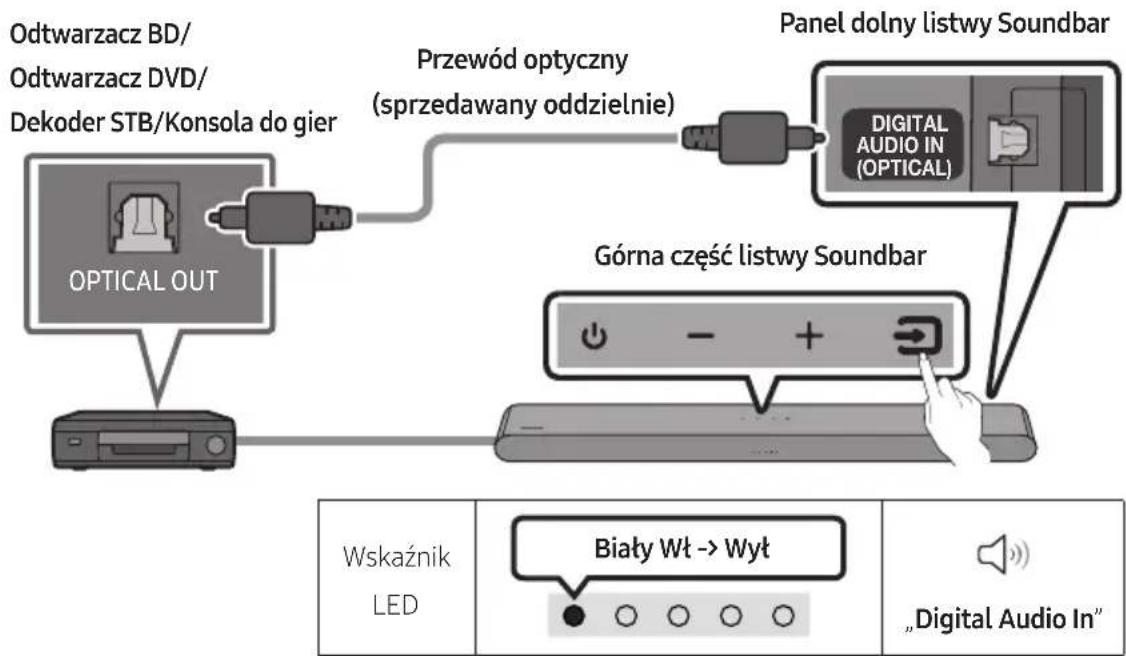

Podłączanie urządzenia za pomocą przewodu optycznego ____ 23

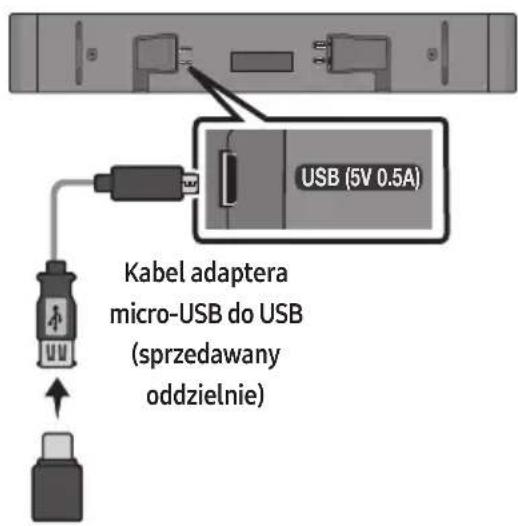

08 Podłączanie Urządzenia Pamięci USB 24

09 Nawiązywanie połączenia z urządzeniem mobilnym 26

Połączenie przez Bluetooth ____ 26

Korzystanie z funkcji Tap Sound ____ 31

10 Montaż elementu Wspornik do montażu na ścianie 32

Środki ostrożności dotyczące instalacji ____ 32

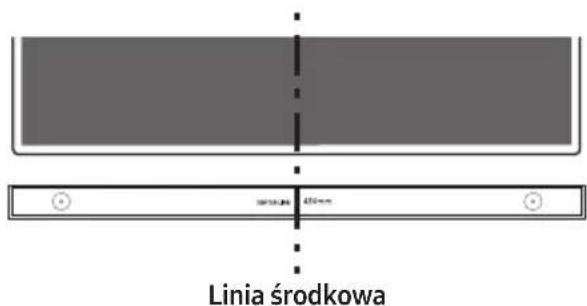

Komponenty montażowe 32

11 Instalacja listy Soundbar przed telewizorem 34

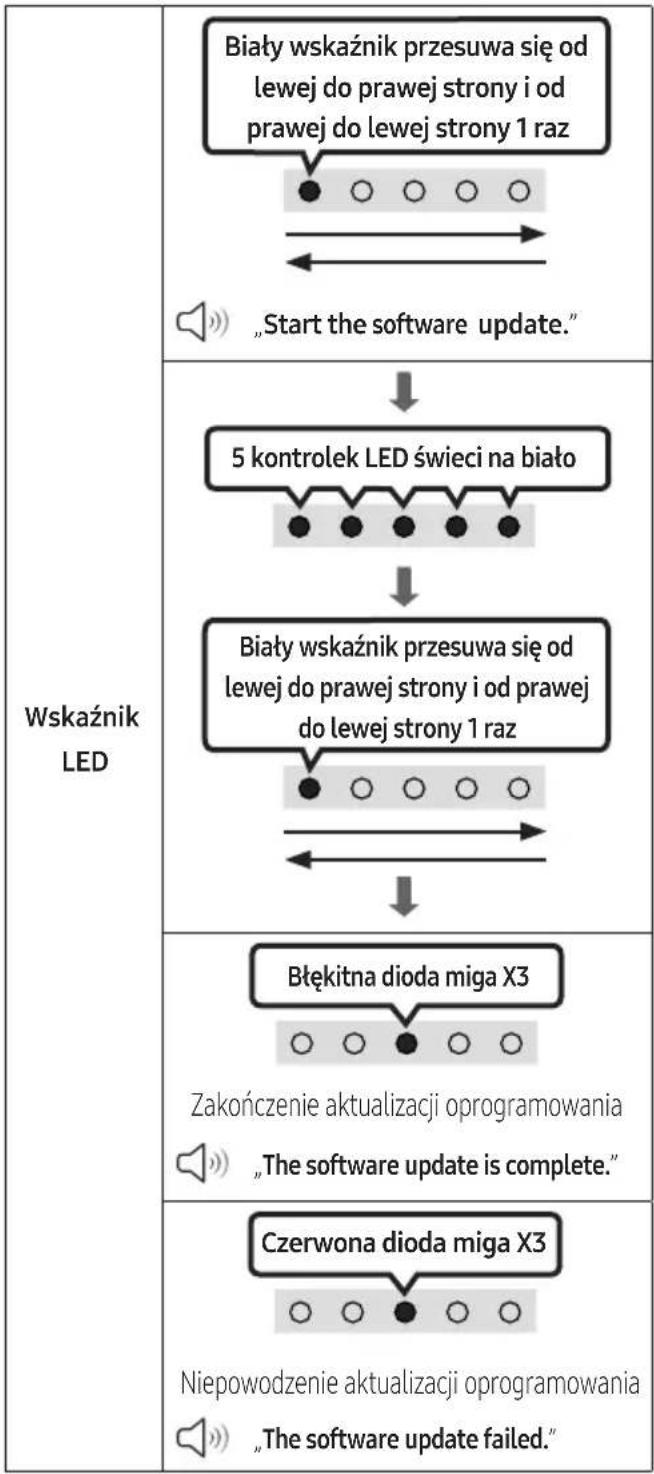

12 Aktualizacja oprogramowania 35

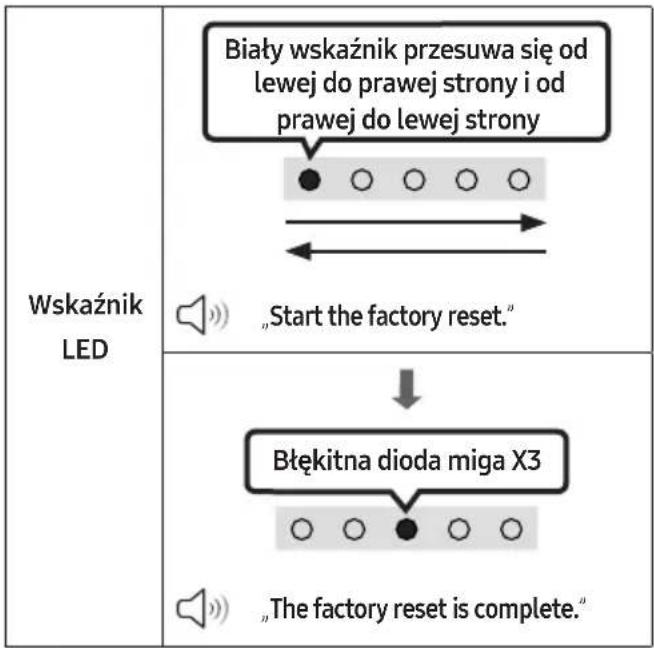

Inicjalizacja 36

13 Rozwiązywanie problemów 37

14 Licencji 38

15 Informacja o Licencji Open Source 39

16 Ważne Informacje Dotyczące Obstugi Serwisowej 39

17 Dane Techniczne i Uwagi 40

Dane techniczne 40

01 SPRAWDZENIE ELEMENTÓW

Urządzenie główne Soundbar Pilot zdalnego sterowania listwy
Soundbar/baterie

Przewód zasilający (Soundbar)

Przewód HDMI Zasilacz sieciowy (Soundbar)

Szablon do montażu na ścianie Śruba mocująca Śruba Wspornik do montażu na
ścianie

• Więcej informacji na temat obstugiwanych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta: dolna część urządzenia głównego Soundbar)
• W celu zakupu dodatkowych podzespołów lub opcjonalnych przewodów należy skontaktować się z centrum serwisowym lub działem obsługi klienta firmy Samsung.
• Więcej informacji na temat montażu naściennego patrz strona 32.
• Konstrukcja i dane techniczne mogą ulec zmianie bez powiadomienia.
• Wygląd akcesoriów może odbiegać od przedstawionego na powyższym rysunku.

02 INFORMACJE O PRODUKCIE

Panel przedni / panel górny listwy Soundbar

2 4 3 Panel górný 1

1	Wskaźnik LED	Wskaźnik LED miga, świeci lub zmienia kolor w zależności od bieżącego trybu lub stanu listwy Soundbar. Kolor wskaźnika LED i liczba mignięć wskazują aktywny tryb, jak opisano poniżej.
		Biała LED	Biała LED	Kolorowa LED	Biała LED	Biała LED
		Kolor diody LED zmienia się na Biały, Błękitny, Zielony, Czerwony, Żółty, Pomarańczowy, Purpurowy i Niebieski w zależności od trybu lub statusu.
2	Zasilanie Włącza i wyłącza zasilanie.
3	Głośność Regulacja głośności.
4	Źródło	Naciśnij przycisk ➞ (Źródło), aby zmienić tryb. Po każdej zmianie trybu dioda LED świeci na biało, a następnie gaśnie.
		Wskaźnik LED
			„Digital Audio In” lub „TV ARC“	„Bluetooth” „USB“

• Po podłączeniu przewodu sieciowego przycisk zasilania zacznie działać po 4–6 sekundach.
• Emisja dźwięku z urządzenia rozpocznie się po 4–5 sekundach od momentu jego włączenia.
• Jeśli dźwięk jest emitowany zarówno z telewizora, jak i z listwy Soundbar, należy przejść do menu Ustawienia telewizora i zmienić opcję głośnika telewizora na Zewnętrzne.

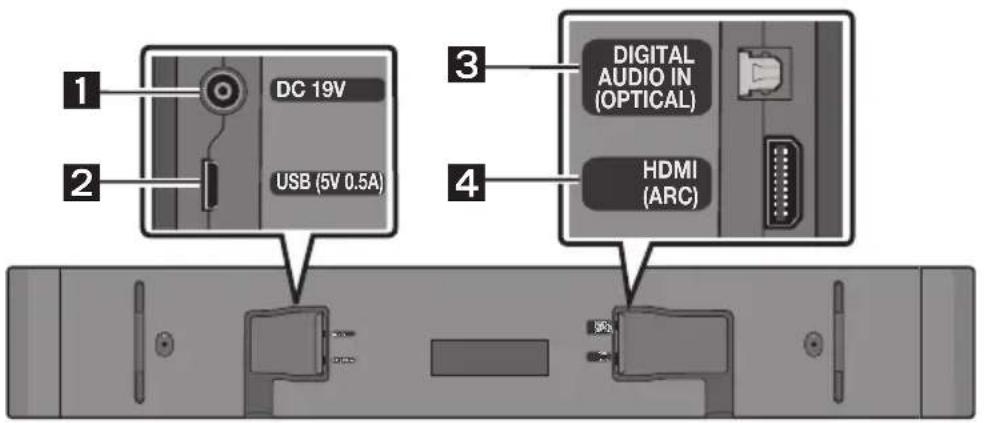

Panel dolny listwy Soundbar

1	DC 19V (Wejście zasilacza)Podłączyć zasilacz sieciowy.
2	USB (5V 0.5A)Można tutaj podłączać urządzenia USB, aby odtwarzać zapisane na nich pliki muzyczne za pomocą listwy Soundbar.
3	DIGITAL AUDIO IN (OPTICAL)Podłączyć do cyfrowego wyjścia (optycznego) urządzenia zewnętrznego.
4	HDMI (ARC)Służy do podłączenia do gniazda HDMI (ARC) w telewizorze.

• Odłączając przewód zasilający zasilacza AC/DC od gniazdka ściennego, należy ciągnąć za wtyczkę. Nie wolno ciągnąć za przewód.
• Nie wolno podłączać tego urządzenia ani innych komponentów do gniazda sieciowego, dopóki wszystkie potączenia między komponentami nie zostaną prawidłowo wykonane.

03 UŻYTKOWANIE PILOTA

Wkładanie baterii przed użyciem pilota (2 baterie typu AAA)

Zsunąć tylną pokrywę w kierunku wskazanym przez strzałkę do momentu jej całkowitego zdjęcia. Włóż 2 baterie typu AAA (1,5 V), prawidłowo orientując ich bieguny. Wsunąć z powrotem tylną pokrywę.

1 Zasilanie Włącza i wyłącza listwę Soundbar. Wskaźnik LED Błękitna dioda miga X1 Wt. Czerwona dioda miga X3 Wyt. • Funkcja Auto Power Down Urządzenie automatycznie wyłączy się w poniższych sytuacjach: - W trybie „Digital Audio In” lub „TV ARC” / „Bluetooth” / „USB”, jeśli nie ma sygnału audio przez 20 minut. 2 (Źródło) Nacisnąć, aby wybrać źródło połączone z listwą Soundbar. 3 (Wycisz) Nacisnąć przycisk (Wycisz), aby wyciszyć dźwięk. Naciśnij go ponownie, aby wyłączyć wyciszenie. Wskaźnik LED Miga powtarzalnie ○ ○ ○ ○ ●

Głośność

Naciśnij przycisk w górę lub w dół, aby wyregulować głośność.

WskaźnikLED

Głośność rośnie

Głośność spada

CH LEVEL

Naciskając przycisk, można wyregulować głośność każdego z głośników.

WskaźnikLED
	„Centre Level”

- Ustawienie „Rear Level“ jest obsługiwane, jeśli tylne głośniki (sprzedawane oddzielnie) są podłączone. Poziom głośności „Rear Level“ można wyregulować między -6 a +6 za pomocą przycisków Góra/Dół.

(Kontrola dźwięku)

Naciskając przycisk, możesz ustawić funkcję audio. Żądane ustawienie można dostosować przy użyciu przycisków Góra/Dół. Za każdym razem, gdy zmienia się tryb, kolorowa dioda LED miga na biało.

WskaźnikLED
[7Zw8]	„Sync” → „Night mode” → „Voice enhancement”

- Jeśli obraz w telewizorze TV nie jest zsynchronizowany z dźwiękiem emitowanym przez listwę Soundbar, w ustawieniach dźwięku należy wybrać opcję „Sync”, a następnie za pomocą przycisków Góra/Dół dostosować opóźnienie dźwięku w zakresie 0–300 milisekund. (Funkcja niedostępna w trybie „USB” lub „Bluetooth”).

• Opcja „Sync” jest obsługiwana tylko w przypadku niektórych funkcji.
• Funkcje „Night mode” i „Voice enhancement” nie są obsługiwane w trybie dźwięku „DTS Virtual:X”.
• Tryb „Night mode” jest zoptymalizowany pod kątem oglądania w nocy. Ustawienia są dostosowane tak, aby głośność była niska, ale dialogi pozostawały wyraźne.
  – Tryb „Voice enhancement” ułatwia zrozumienie dialogów w filmach i w telewizji.

	EQ 7-pasmowyNacisnąć i przytrzymać przycisk (Kontrola dźwięku) przez około 5 sekund, aby wyregulować dźwięk w każdym paśmie częstotliwości. Opcje 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz i 10 KHz można wybierać przyciskami Lewo/Prawo. Dla każdej z nich można wybrać ustawienie od -6 do +6 za pomocą przycisków Góra/Dół. (Należy upewnić się, że tryb dźwięku jest ustawiony na „Standard“.)
	EQ 7-pasmowyNaciśnij i przytrzymaj przycisk (Kontrola dźwięku) na pilocie przez około 5 sekund.	Za pomocą przycisków Lewo/Prawo dostosuj ustawienie między -6 a +6.
	„150Hz”	„150Hz" → „300Hz" → „600Hz" → „1.2kHz" → „2.5kHz" → „5kHz" → „10kHz"

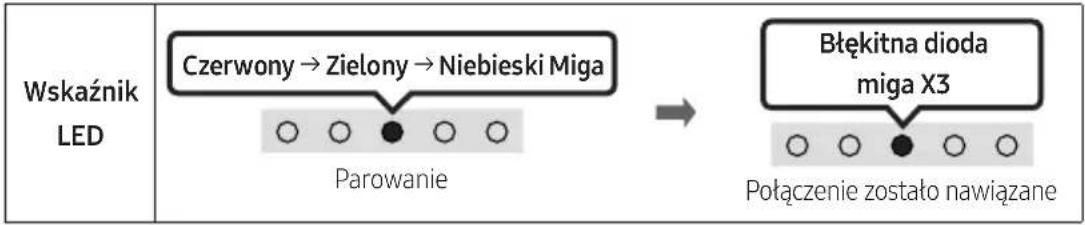

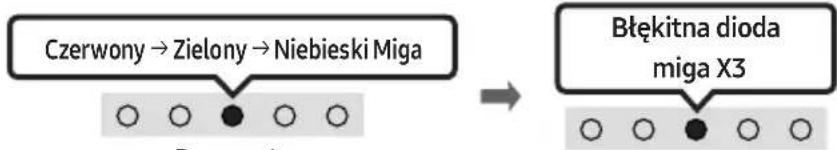

7	Bluetooth PAIRUstawić listwę Soundbar w trybie parowania Bluetooth.Po naciśnięciu przycisku kolor diody LED zmienia się, jak pokazano poniżej.Do zakończenia parowania kolor diody LED zmianie się kolejno w następujący sposób Czerwony → Zielony → Niebieski.
...	►II (Odtwarzanie/Pauza)Odtwarzanie muzyki można również rozpocząć lub zatrzymać poprzez naciśnięcie przycisku „USB”.
...	Góra/Dół/Lewo/PrawoNaciśnij przycisk Góra/Dół/Lewo/Prawo, aby wybrać lub ustawić funkcje.PowtarzanieAby użyć funkcji powtarzania w trybie „USB”, naciśnij przycisk Góra.Zmiana utworuNaciśnij przycisk Prawo, aby wybrać następny plik muzyczny. Naciśnij przycisk Lewo, aby wybrać poprzedni plik muzyczny.ID SETNaciśnij i przytrzymaj przycisk Góra przez 5 sekund, aby zakończyć ustawianie identyfikatora za pomocą przycisku ID SET (podczas podłączania bezprzewodowego subwoofera lub bezprzewodowych głośników tylnych).
...	i (Informacje)Po naciśnięciu wyświetlone zostaną informacje dla poszczególnych trybów. (Więcej informacji na stronie 7).

Bluetooth PAIR

• Powtarzanie
  Aby użyć funkcji powtarzania w trybie „USB”, naciśnij przycisk Góra.
• Zmiana utworu

• ID SET

i (Informacje)

11

SOUND MODE

Naciskając przycisk, możesz wybrać żądany tryb audio. Za każdym razem, gdy zmienia się tryb, kolorowa dioda LED miga na biało. (W zależności od modelu telewizora tryb dźwięku może być inny).

WskaźnikLED
	„DTS Virtual:X” → „Standard” → „Music” → „Game” → „Adaptive Sound”

- DTS Virtual:X

Potęgujący wrażenia dźwięk 3D z każdej zawartości.

- Standard

Odtwarzanie oryginalnego dźwięku.

- Music

Zapewnia bardziej naturalny i wypełniający pomieszczenie dźwięk podczas odtwarzania muzyki.

- Game

Zapewnia stereoskopowy dźwięk, który zapewnia lepsze wrażenia podczas gry.

- Adaptive Sound

Analizuje treść w czasie rzeczywistym i automatycznie zapewnia optymalne pole dźwiękowe w oparciu o cechy treści.

- Bluetooth Power wt./wyt.

Ta funkcja automatycznie włącza listwę Soundbar po otrzymaniu żądania połączenia z wcześniej połączonego telewizora albo urządzenia Bluetooth. Domyślnie ta funkcja jest włączona.

- Naciśnij i przytrzymaj przycisk SOUND MODE przez co najmniej 5 sekund, by wyłączyć funkcję Bluetooth Power.

• DRC (Dynamic Range Control) wł./wyt.

Umożliwia dynamiczne sterowanie brzmieniem dźwięku w standardzie Dolby Digital. Aby włączyć lub wyłączyć funkcję DRC (dynamiczne sterowanie brzmieniem), naciśnij i przytrzymaj przycisk SOUND MODE przez ponad 5 sekund, gdy głośnik Soundbar jest wyłączony. Gdy włączona jest funkcja DRC, redukowane są głośne dźwięki (dźwięk może być zniekształcony).

Przycisk SOUND MODE	Wskaźnik LED
	Wt.(ust. domyślne)	Wyt.
DRC wt./wyt. Przetaczanie wt. → wyt.

12
POZIOM WOOFER (BAS)

Kiedy subwoofer będzie podłączony, naciśnij przycisk w górę lub w dół, aby wyregulować poziom głośności głośnika niskotonowego do wartości -12 lub od -6 do +6. Kiedy subwoofer będzie rozłączony, naciśnij przycisk w górę lub w dół, aby wyregulować poziom basu między -6 a +6. Aby ustawić poziom głośności głośnika niskotonowego (basu) na 0 (ustawienie domyślne), naciśnij przycisk (Jeśli głośnik Soundbar jest podłączony do bezprzewodowego subwoofera (sprzedawanego oddzielnie)).

13

TONE CONTROL

Naciskając przycisk, można wyregulować głośność wysokich i niskich tonów. Żądane ustawienie można dostosować przy użyciu przycisków Góra/Dół. (Ta funkcja jest dostępna we wszystkich trybach dźwięku oprócz trybu „Standard”).

WskaźnikLED
	„Treble” → „Bass”

Używanie ukrytych przycisków (z więcej niż jedną funkcją)

Ukryty przycisk		Strona z informacjami
Przycisk na pilocie Funkcja
WOOFER (Góra) Pilot telewizora wt./wyt. Strona 15
Lewo Automatyczne potączenia TV wt./wyt. Strona 22
Góra ID SET Strona 11
[5532] (Kontrola dźwięku)	EQ 7-pasmowy Strona 11
SOUND MODE	DRC wt./wyt. Strona 12
	Bluetooth Power wt./wyt. Strona 12
*PAIR	Obstuga wielu potączeń Bluetooth wt./wyt.	Strona 29

Dane wyjściowe dla różnych trybów efektów dźwiękowych

Efekt Wejście		Wyjście
		Tylko z głośnikiem Soundbar	Z głośnikiem niskotonowym	Z głośnikiem niskotonowym i zestawem bezprzewodowego głośnika tylnego
DTS Virtual:X	2.0 kan 3.0	kan 3.1 kan 5.1 kan
	5.1 kan	3.0 kan 3.1 kan 5.1 kan
Standard	2.0 kan 2.0	kan 2.1 kan	2.1 kan
	5.1 kan	3.0 kan 3.1 kan 5.1 kan
Music	2.0 kan 3.0	kan 3.1 kan 5.1 kan
	5.1 kan	3.0 kan 3.1 kan 5.1 kan
Game	2.0 kan 3.0	kan 3.1 kan 5.1 kan
	5.1 kan	3.0 kan 3.1 kan 5.1 kan
Adaptive Sound	2.0 kan 3.0	kan 3.1 kan 5.1 kan
	5.1 kan	3.0 kan 3.1 kan 5.1 kan

- Zestaw bezprzewodowych głośników tylnych firmy Samsung i głośnik niskotonowy można dokupić osobno. Aby zakupić zestaw głośników lub głośnik niskotonowy, należy się skontaktować ze sprzedawcą listwy Soundbar.

Regulacja głośności listwy Soundbar za pomocą pilota telewizora

Głośność listwy Soundbar można regulować za pomocą pilota telewizora.

• Ta funkcja może być używana wyłącznie z pilotami na podczerwień. Piloty Bluetooth (wymagające parowania) nie są obsługiwane.
• W menu telewizora wybrać opcję Zewnętrzne, tak aby dźwięki były emitowane przez głośnik zewnętrzny.
• Funkcja jest obsługiwana przez urządzenia następujących producentów: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Pilot telewizora wt./wyt.

1. Wyłączyć listwę Soundbar.
2. Nacisnąć i przytrzymać przycisk WOOFER przez 5 sekund.

Każde naciśnięcie przycisku WOOFER w górę i przytrzymanie go przez 5 sekund powoduje przełączenie trybu w następującej kolejności: „Off-TV Remote” (tryb domyślny), „Samsung-TV Remote”, „All-TV Remote”.

Stan wskaźnika LED zmienia się po każdej zmianie trybu, jak pokazano poniżej.

Przycisk na pilocie Wskaznik LED Stan
		[Pilot telewizora jest wyłączony.
		„Off-TV Remote”(Tryb domyślny)
		[Pilot na podczerwień telewizoraSamsung jest włączony.
		[Pilota na podczerwień telewizorainnej firmy jest włączony.

04 PODŁĄCZANIE LISTWY SOUNDBAR

Podłączanie zasilania

Za pomocą elementów zasilających podłącz listwę Soundbar do gniazdka elektrycznego w następującej kolejności:

• Więcej informacji na temat wymaganych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta: dolna część urządzenia głównego Soundbar)
• Najpierw podłączyć przewód zasilający do zasilacza sieciowego. Podłączyć zasilacz sieciowy (z przewodem zasilającym) do listwy Soundbar.
• Podłączyć przewód zasilający do gniazdka elektrycznego.

UWAGI

• W przypadku odłączenia i ponownego podłączenia przewodu zasilającego, gdy urządzenie jest włączone, listwa Soundbar włączy się automatycznie.
• Zasilacz sieciowy musi leżeć płasko na stole lub podłodze. Jeśli zasilacz transformatorowy zostanie powieszony wejściowym przewodem sieciowym w górę, do wnętrza zasilacza może dostać się woda lub inne ciała obce i spowodować jego niepoprawne działanie.

Podłączanie zestawu tylnych głośników bezprzewodowych Samsung i subwoofera do listwy Soundbar

Aby uzyskać efekt dźwięku przestrzennego, do listwy Soundbar można podłączyć zestaw tylnego głośnika bezprzewodowego Samsung (SWA-9100S, sprzedawany osobno) i bezprzewodowy subwoofer (SWA-W510, sprzedawany osobno).

Szczegółowe informacje dotyczące połączeń są dostępne w instrukcji obsługi zestawu tylnego głośnika bezprzewodowego Samsung i bezprzewodowego subwoofera.

05 KORZYSTANIE Z PRZEWODOWEGO POŁĄCZENIA Z TELEWIZOREM

Metoda 1. Podłączanie za pomocą przewodu HDMI

PRZESTROGA

• W przypadku podłączenia przewodu HDMI i przewodu optycznego sygnał HDMI jest odbierany w pierwszej kolejności.
• Aby podłączyć telewizor i listwę Soundbar za pomocą przewodu HDMI, należy skorzystać ze złączy z oznaczeniem ARC. W przeciwnym razie dźwięk z telewizora może nie być odtwarzany.
• Zalecany przewód to High-Speed HDMI Cable with Ethernet.

Podłączanie urządzenia do telewizora, który obsługuje standard HDMI ARC (Audio Return Channel — Kanał zwrotny audio)

Podłączyć do portu HDMI IN (ARC) lub (eARC) w telewizorze. TV HDMI IN (ARC) Przewód HDMI Podłączyć do portu HDMI (ARC) na urządzeniu głównym Soundbar. HDMI (ARC) Górna część listwy Soundbar Panel dolny listwy Soundbar Wskaźnik LED Biały Wt → Wył „TV ARC“

1. Przy wyłączonej listwie Soundbar i telewizorze podłączyć przewód HDMI w sposób przedstawiony na rysunku.
2. Włączyć listwę Soundbar i telewizor.

3. Dźwięk z telewizora jest odtwarzany przez listwę Soundbar.

4. Jeśli dźwięk z telewizora nie jest odtwarzany, naciśnij górny panel głośnika Soundbar lub przycisk (Żródło) na pilocie, aby wybrać tryb „Digital Audio In”.

5. Jeśli dźwięk nie jest odtwarzany, należy sprawdzić ponownie połączenie kablem HDMI.
6. Użyć przycisków regulacji głośności na pilocie telewizora, aby zmienić poziom głośności listwy Soundbar.

UWAGI

• W przypadku połączenia listwy Soundbar z telewizorem obsługującym standard HDMI ARC (Audio Return Channel) za pomocą przewodu HDMI można przesyłać cyfrowe dane wideo i audio bez konieczności korzystania z oddzielnego przewodu optycznego.
• Jeśli to możliwe, zalecamy użycie przewodu HDMI bez żył. W przypadku stosowania przewodu HDMI z żyłami jego średnica nie powinna przekraczać 14 mm.
• Funkcja ta jest niedostępna, jeśli przewód HDMI nie obsługuje standardu ARC.
• Jeśli przesyłany dźwięk jest kodowany w standardzie Dolby Digital, a w telewizorze dla ustawienia „Format wyjściowego dźwięku cyfrowego” wybrano opcję PCM, zalecamy zmianę ustawienia na Dolby Digital. Jeśli ustawienie w telewizorze zostanie zmienione, jakość dźwięku ulegnie poprawie. (W menu telewizora standardy Dolby Digital i PCM mogą być określane inaczej, w zależności od producenta telewizora.)

Metoda 2. Podłączanie urządzenia za pomocą przewodu optycznego

Lista kontrolna wstępnego podłączania

• W przypadku podłączenia przewodu HDMI i przewodu optycznego sygnał HDMI jest odbierany w pierwszej kolejności.
• Jeśli używany jest przewód optyczny, a złącza są zakryte, należy zdjąć osłony.

WskaźnikLED

„Digital Audio In”

1. Gdy telewizor i listwa Soundbar są wyłączone, podłączyć przewód optyczny (sprzedawany oddzielnie) do portu DIGITAL AUDIO IN (OPTICAL) na listwie Soundbar i do portu wyjściowego OPTICAL w telewizorze, jak pokazano na rysunku.
2. Włączyć listwę Soundbar i telewizor.
3. Nacisnąć przycisk ➞ (Żródło) na panelu górnym albo na pilocie i wybrać tryb „Digital Audio In”.
4. Dźwięk z telewizora jest odtwarzany przez listwę Soundbar.

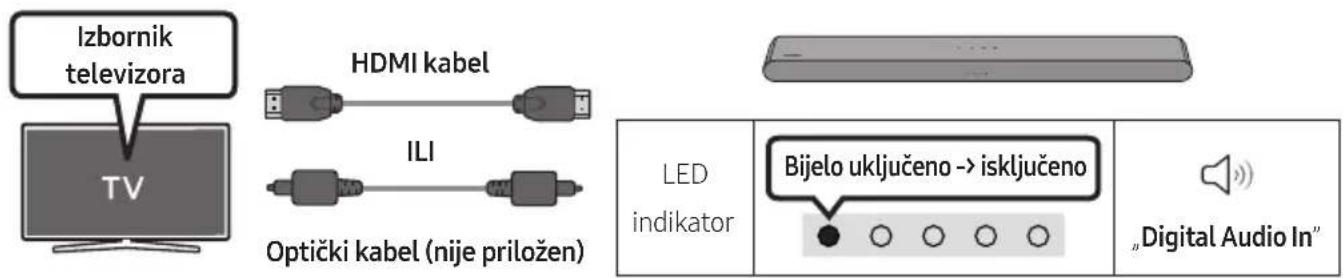

Używanie funkcji Q-Symphony

Funkcja Q-Symphony pozwala zsynchronizować listwę Soundbar i telewizor Samsung tak, aby dźwięk był emitowany z obu urządzeń, co zapewni optymalny efekt dźwięku przestrzennego. Po podłączeniu głośnika Soundbar menu „TV+Soundbar” pojawi się w menu Wyjście dźwięku telewizora. Wybrać odpowiednie menu.

Menu telewizora TV Przewód HDMI LUB Przewód optyczny (sprzedawany oddzielnie) Wskaźnik LED Biaty Wt -> Wyt „Digital Audio In“

- Przykład menu telewizora: TV + [AV] Soundbar Nazwa modelu (HDMI)

UWAGI

• Może działać w zależności od kodeka obstugiwanego przez telewizor.
• Ta funkcja jest obsługiwana tylko wtedy, gdy podłączony jest kabel HDMI lub kabel optyczny (sprzedawany oddzielnie).
• W zależności od modelu telewizora może być wyświetlany inny komunikat.
• Ta funkcja jest dostępna w niektórych telewizorach Samsung i modelach głośników Soundbar.

06 KORZYSTANIE Z BEZPRZEWODOWEGO POŁĄCZENIA Z TELEWIZOREM

Połączenie przez Bluetooth

Jeśli nawiązano połączenie z telewizorem Samsung za pomocą Bluetooth, dźwięk stereo może być odtwarzany bez użycia przewodów.

• Jednocześnie można podłączyć tylko jeden telewizor Samsung.
• Można podłączyć telewizor Samsung, który obsługuje technologię Bluetooth. Sprawdzić dane techniczne telewizora.

Początkowe połączenie

1. Naciśnij przycisk ✝ PAIR na pilocie Soundbar lub naciśnij przycisk ➞ (Żródło) na górnym panelu Soundbar, aby przejść do trybu „Bluetooth”.

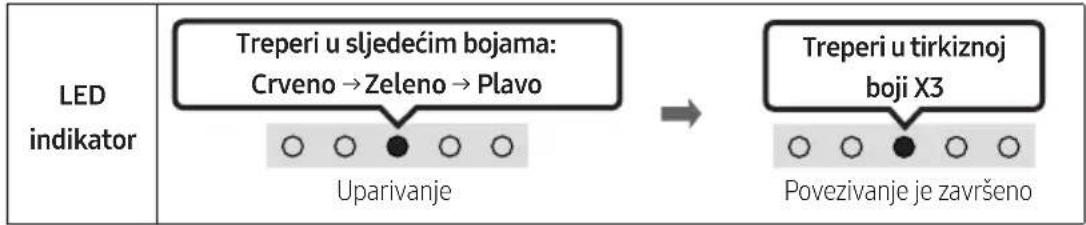

Przycisk parowania Bluetooth Wskaźnik LED
LUBGdy tryb „Bluetooth” jest aktywny	Parowanie Połączenie zostało nawiązaneDo zakończenia parowania kolor diody LED zmianie się kolejno w następujący sposób Czerwony → Zielony → Niebieski.
		„Ready to connect via Bluetooth.”

1. Wybrać tryb Bluetooth na ekranie telewizora Samsung.

(Na przykład Strona główna (☐) → Menu → Ustawienia (☐) → Wszystkie ustawienia (☐) → Dźwięk → Wyjście dźwięku → Lista głośników Bluetooth → [AV] Soundbar S5B-Series (Bluetooth))

1. Wybrać urządzenie „[AV] Soundbar S5B-Series” z listy na ekranie telewizora.

Dostępna listwa Soundbar ma oznaczenie „Wymaga sparowania” lub „Sparowany” na liście urządzeń Bluetooth na ekranie telewizora. Aby połączyć telewizor Samsung z listwą Soundbar, należy wybrać komunikat, a następnie nawiązać połączenie.

1. Teraz można odtwarzać dźwięk z telewizora Samsung za pomocą listwy Soundbar.

- Jeśli istnieje dziennik połączeń między listwą Soundbar a telewizorem Samsung, listwa dźwiękowa jest automatycznie podłączana przez zmianę trybu na „Bluetooth”.

Bład połączenia z urządzeniem

• Jeśli istniejąca listwa Soundbar (np. [AV] Soundbar S5B-Series) znajduje się na liście głośników telewizora Samsung, należy ją usunąć.
• Następnie powtórzyć kroki 1–3.

Odłączanie listwy Soundbar od telewizora Samsung

Nacisnąć przycisk → (Źródło) na panelu górnym albo na pilocie i wybrać tryb inny niż „Bluetooth”.

- Odłączanie może chwilę potrwać, ponieważ telewizor Samsung musi otrzymać odpowiedź od listwy Soundbar. (Wymagany czas może się różnić w zależności od modelu telewizora Samsung.)

Automatyczne połączenia TV wt./wyt.

Aby wyłączyć funkcję automatycznego łączenia przez Bluetooth listwy Soundbar z telewizorem, przytrzymaj przycisk Lewo na pilocie zdalnego sterowania przez 5 sekund. Listwa Soundbar musi być wtedy w trybie „Bluetooth Ready”. (Przełącz ją z Wł. na Wył.)

Przycisk W lewo	Wskaźnik LED
	Wt.(ust. domyślne)	Wyt.
Bluetooth Ready	Przetączanie wt. → wyt.

Uwagi dotyczące połączenia Bluetooth

• Umieścić nowe urządzenie w odległości 1 m, aby nawiązać połączenie przez Bluetooth.
• Jeśli podczas nawiązywania połączenia z urządzeniem Bluetooth pojawi się monit o wprowadzanie kod PIN, należy wpisać <0000>.
• W trybie gotowości listwa Soundbar automatycznie się wyłącza po upłynięciu 20 minut.
• Listwa Soundbar może nie wyszukiwać urządzeń Bluetooth ani nie nawiązywać z nimi połączenia w poniższych warunkach:

– Jeśli na listwę Soundbar oddziałuje silne pole elektryczne.

– Jeśli kilka urządzeń Bluetooth jest jednocześnie parowanych z listwą Soundbar.
- Jeśli urządzenie Bluetooth jest wyłączone, nie znajduje się w zasięgu lub nie działa prawidłowo.

- Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

07 NAWIĄZYWANIE POŁĄCZENIA Z URZĄDZENIEM ZEWNETRZNYM

Podłączanie urządzenia za pomocą przewodu optycznego

1. Jeśli urządzenie zewnętrzne i listwa Soundbar są wyłączone, połączyć port DIGITAL AUDIO IN (OPTICAL) na listwie Soundbar oraz OPTICAL port wyjściowy urządzenia zewnętrznego za pomocą kabla optycznego (sprzedawany oddzielnie), jak pokazano na rysunku.
2. Włączyć listwę Soundbar i urządzenie zewnętrzne.
3. Wybrać tryb „Digital Audio In” poprzez naciśnięcie przycisku ➞ (Żródło) na panelu górnym lub na pilocie.
4. Dźwięk z urządzenia zewnętrznego jest wyprowadzany z listwy Soundbar.

08 PODŁĄCZANIE URZĄDZENIA PAMIĘCI USB

System Soundbar może odtwarzać pliki muzyczne znajdujące się na urządzeniach pamięci masowej.

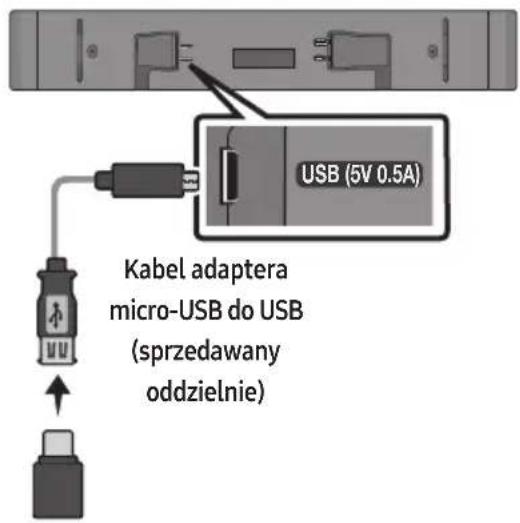

USB (5V 0.5A) Kabel adaptera micro-USB do USB (sprzedawany oddzielnie)

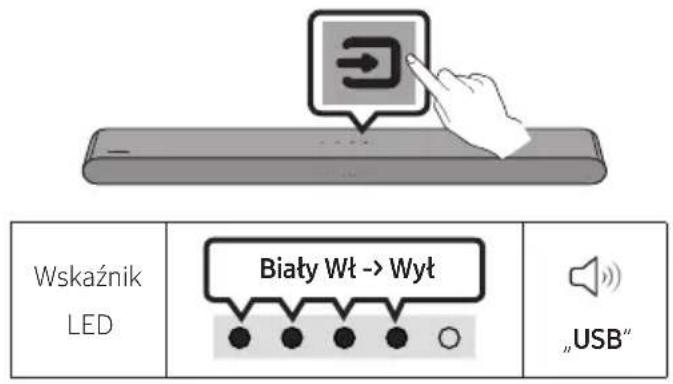

Wskaźnik LED Biaty Wt -> Wyt „USB“

1. Podłącz do głośnika Soundbar pamięć USB za pomocą powyższego kabla adaptera USB.

- Kabel adaptera micro-USB do USB jest sprzedawany oddzielnie. W celu zakupu należy skontaktować się z Centrum serwisowym firmy Samsung lub Działem obsługi klienta firmy Samsung.

1. Naciśnij przycisk ➞ (Żródło) na panelu górnym albo na pilocie i wybierz tryb „USB”.

2. Za pomocą systemu Soundbar można teraz odtwarzać pliki muzyczne zapisane na urządzeniach pamięci masowej.

- System Soundbar wyłączy się automatycznie (Auto Power Down), jeżeli przez ponad 20 minut nie zostanie podłączone żądne urządzenie USB.

Lista zgodności

Rozszerzenie Kodek	Częstotliwość	próbkowania	Szybkość transmisji
*.mp3 MPEG 1 Layer2	16 kHz ~ 48 kHz 80 ~ 320 kb/s
	MPEG 1 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kb/s
	MPEG 2 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kb/s
	MPEG 2.5 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kb/s
*.wma Wave_Format	MSAudio1 16 kHz ~ 48 kHz 56 ~ 128 kb/s
	Wave_Format_MSAudio2 16 kHz ~ 48 kHz 56 ~ 128 kb/s
*.aac AAC 16 kHz ~ 96	kHz 48 ~ 320 kb/s
	AAC-LC	16 kHz ~ 96 kHz	128 ~ 192 kb/s5.1-kanałowy 320 kb/s
	HE-AAC	24 kHz ~ 96 kHz	48 ~ 64 kb/s5.1-kanałowy 160 kb/s
*.wav	-	16 kHz ~ 48 kHz	do 3000 kb/s
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kb/s
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kb/s
*.ogg	OGG 1.1.0	16 kHz ~ 48 kHz	50 ~ 500 kb/s

• Jeżeli na urządzeniu USB zapisanych jest zbyt wiele folderów (około 200) i plików (około 2000), uzyskanie dostępu do nich i odtworzenie ich przez głośnik Soundbar może zająć trochę czasu.
• Głośnik Soundbar obstuguje urządzenia USB wyłącznie z systemami plików FAT16 (\~2GB), FAT32 (\~2TB) lub NTFS (\~2TB).

09 NAWIĄZYWANIE POŁĄCZENIA Z URZĄDZENIEM MOBILNYM

Połączenie przez Bluetooth

Jeśli nawiązano połączenie z urządzeniem mobilnym za pomocą Bluetooth, dźwięk stereo może być odtwarzany bez użycia przewodów.

- Jeśli sparowane urządzenie Bluetooth zostanie podłączone przy wyłączonej listwie Soundbar, listwa Soundbar włączy się automatycznie.

Urządzenie mobilne

Początkowe połączenie

- W przypadku nawiązywania połączenia z nowym urządzeniem Bluetooth należy upewnić się, że urządzenie znajduje się w odległości 1 m.

1. Naciśnij przycisk ✝ PAIR na pilocie Soundbar lub naciśnij przycisk 📄 (Źródło) na górnym panelu Soundbar, aby przejść do trybu „Bluetooth”.

Przycisk parowania Bluetooth Wskaźnik LED
LUBGdy tryb „Bluetooth” jest aktywny	Parowanie Połączenie zostało nawiązaneDo zakończenia parowania kolor diody LED zmianie się kolejno w następujący sposób Czerwony → Zielony → Niebieski.
		„Ready to connect via Bluetooth.”

1. W urządzeniu wybrać „[AV] Samsung Soundbar S5B-Series” z wyświetlanej listy.
2. Odtwarzać pliki muzyczne z urządzenia podłączonego przez Bluetooth za pomocą listwy Soundbar.

Jeśli urządzenie nie nawiąże połączenia

• Jeśli istniejąca listwa Soundbar (np. „[AV] Samsung Soundbar S5B-Series“) znajduje się na liście głośników urządzenia mobilnego, należy ją usunąć.
• Następnie powtórzyć kroki 1 i 2.

Uwagi dotyczące połączenia Bluetooth

• Umieścić nowe urządzenie w odległości 1 m, aby nawiązać połączenie przez Bluetooth.
• Jeśli podczas nawiązywania połączenia z urządzeniem Bluetooth pojawi się monit o wprowadzanie kod PIN, należy wpisać <0000>.
• W trybie gotowości listwa Soundbar automatycznie się wyłącza po upłynięciu 20 minut.
• Listwa Soundbar może nie wyszukiwać urządzeń Bluetooth ani nie nawiązywać z nimi połączenia w poniższych warunkach:

– Jeśli na listwę Soundbar oddziałuje silne pole elektryczne.

– Jeśli kilka urządzeń Bluetooth jest jednocześnie parowanych z listwą Soundbar.
- Jeśli urządzenie Bluetooth jest wyłączone, nie znajduje się w zasięgu lub nie działa prawidłowo.

- Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

- Listwa Soundbar obstuguje dane SBC (44,1 kHz, 48 kHz).

• Połączenia należy nawiązywać wyłącznie z urządzeniami Bluetooth, które obsługują funkcję A2DP (AV).
• Listwy Soundbar nie można połączyć z urządzeniem Bluetooth, które obsługuje wyłącznie funkcję zestawu głośnomówiącego HF (Hands Free).
• Podczas łączenia listwy Soundbar z urządzeniem Bluetooth oba urządzenia należy umieścić jak najbliżej siebie.
• Im dalej listwa Soundbar i urządzenie Bluetooth będą od siebie oddalone, tym niższa będzie jakość dźwięku. Połączenie Bluetooth może zostać przerwane, gdy urządzenia znajdą się poza swoim zasięgiem.
• Połączenie Bluetooth może nie działać zgodnie z założeniami w obszarach o słabym odbiorze.
• Urządzenie Bluetooth może emitować hałas lub działać wadliwie w następujących warunkach:

– Gdy ciało styka się z przekaźnikiem sygnału w urządzeniu Bluetooth lub listwie Soundbar.
- W narożnikach pomieszczenia lub gdy w pobliżu znajduje się przeszkoda, np. ściana lub przegroda, mogąca powodować zmiany pola elektrycznego.
- W przypadku narażenia na zakłócenia radiowe pochodzące od innych produktów działających w tym samym zakresie częstotliwości, takich jak sprzęt medyczny, kuchenki mikrofalowe i bezprzewodowe urządzenia LAN.
- Takie przeszkody, jak drzwi i ściany, mogą nadal wpływać na jakość dźwięku, nawet gdy urządzenia znajdują się w efektywnym zasięgu.

- Należy pamiętać, że podczas korzystania z funkcji Bluetooth nie można sparować listwy Soundbar z innymi urządzeniami Bluetooth.

- To urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas pracy.

Bluetooth Power wt./wyt.

Jeżeli uprzednio sparowane urządzenie Bluetooth spróbuje się połączyć z listwą Soundbar, kiedy funkcja Bluetooth Power jest włączona, a listwa Soundbar jest wyłączona, wówczas listwa Soundbar automatycznie się włączy.

1. Naciśnij i przytrzymaj przycisk SOUND MODE na pilocie przez co najmniej 5 sekund, gdy listwa Soundbar jest włączona.
2. Wielokolorowa kontrolka LED na głośniku Soundbar miga na „Niebiesko”.

Przycisk SOUND MODE	Wskaźnik LED
	Wt.(ust. domyślne)	Wył.
Bluetooth Power wt./wyt.	Przetączanie wt. → wyt.

Odłączanie urządzenia Bluetooth od listwy Soundbar

Urządzenia Bluetooth można odłączyć od systemu Soundbar. Aby zapoznać się z instrukcją, należy przeczytać podręcznik użytkownika urządzenia Bluetooth.

• System Soundbar zostanie odłączony.
• Jeśli listwa Soundbar nie jest połączona z urządzeniem Bluetooth, wielokolorowy wskaźnik LED na listwie Soundbar zamiga trzy razy na „Czerwono”.

Odlączanie systemu Soundbar od urządzenia Bluetooth

Nacisnąć przycisk 📄 (Źródło) na panelu górnym albo na pilocie i wybrać tryb inny niż „Bluetooth”.

- Odłączanie może trochę potrwać, gdyż urządzenie Bluetooth musi otrzymać odpowiedź od urządzenia Soundbar. (Czas odłączania może się różnić w zależności od urządzenia Bluetooth).

Połączenie Bluetooth Multi

Listwa Soundbar może być jednocześnie połączona z 2 urządzeniami Bluetooth.

Urządzenie Bluetooth A Urządzenie Bluetooth B

Automatyczne połączenia TV wt./wyt.

1. Naciśnij i przytrzymaj przycisk ✝ PAIR na pilocie przez dłużej niż 5 sekund, gdy głośnik Soundbar jest wyłączony.
2. Wielokolorowa kontrolka LED na głośniku Soundbar miga na „Niebiesko”.

Przycisk parowania Bluetooth	Wskaźnik LED
W trybie czuwania	Obstuga wielu potączeń wt.(domyślnie)	Obstuga wielu potączeń wyt..

1. Podłączyć listwę Soundbar do maksymalnie dwóch urządzeń Bluetooth. (Patrz strona 26)
2. Muzyka odtwarzana jest z jednego z podłączonych urządzeń Bluetooth, gdy podłączone są dwa urządzenia.
3. Jeśli muzyka jest odtwarzana z urządzenia Bluetooth „B” podczas odtwarzania z urządzenia „A”, muzyka zacznie być odtwarzana na urządzeniu „B” i automatycznie zatrzymana/wstrzymana na urządzeniu „A”.
4. W wersjach starszych niż AVRCP V1.4 czas przełączania urządzenia odtwarzającego muzykę może być opóźniony.

Parowanie Bluetooth Multi

Parowanie wielu urządzeń z listwą Soundbar

1. Włączyć listwę Soundbar.
2. Tylko w trybie „Bluetooth”: naciśnij i przytrzymaj przycisk (źródło) na górnej części obudowy głośnika Soundbar przez co najmniej 5 sekund, aby głośnik Soundbar przełączyć się w tryb „Bluetooth Pairing”. Następnie w urządzeniu Bluetooth włącz funkcję Bluetooth i wybierz głośnik Soundbar z listy dostępnych urządzeń. Głośnik Soundbar automatycznie nawiąże połączenie z urządzeniem Bluetooth.
3. Drugie urządzenie Bluetooth można sparować i potączyć z listwą Soundbar tą samą metodą. W przypadku próby podłączenia 3-go urządzenia, podłączone urządzenie, które nie odtwarza dźwięku, utraci potączenie Bluetooth, ale nadal będzie sparowane z listwą Soundbar.
4. Stosując tę samą metodę można sparować nawet 8 urządzeń Bluetooth, przy czym tylko ostatnie 2 będą nadal połączone z listwą Soundbar w tym samym momencie.

UWAGI

• Podłączaj głośnik Soundbar do maksymalnie dwóch urządzeń Bluetooth.
• Muzyka odtwarzana jest z jednego z podłączonych urządzeń Bluetooth, gdy podłączone są dwa urządzenia.
• Jeśli muzyka jest odtwarzana z urządzenia „B” Bluetooth podczas odtwarzania z urządzenia „A”, muzyka zacznie być odtwarzana na urządzeniu „B” i automatycznie zatrzymana/wstrzymana na urządzeniu „A”.
• W wersjach starszych niż AVRCP V1.4 czas przełączania urządzenia odtwarzającego muzykę może być opóźniony.
• Urządzenie można przełączyć za pomocą powiadomienia lub alarmu na niektórych urządzeniach.
• Niektóre urządzenia nie obsługują wielu połączeń Bluetooth.
• Tryb Parowanie Bluetooth zostaje zatrzymany, jeśli w ciągu 3 minut żadne urządzenie nie zostanie sparowane.
• Przełączanie urządzeń może zająć w niektórych aplikacjach do 7 sekund.
• Przy próbie podłączenia trzeciego urządzenia Bluetooth urządzenia A lub B zostaną rozłączone. (Urzadzenie, które obecnie nie odtwarza, zostanie odłączone).
• Jednocześnie do głośnika Soundbar podłączyć można tylko jeden telewizor firmy Samsung lub dwa urządzenia Bluetooth.
• Głośnik Soundbar zostanie odłączony od urządzeń Bluetooth, gdy otrzyma żądanie połączenia z telewizora Samsung.

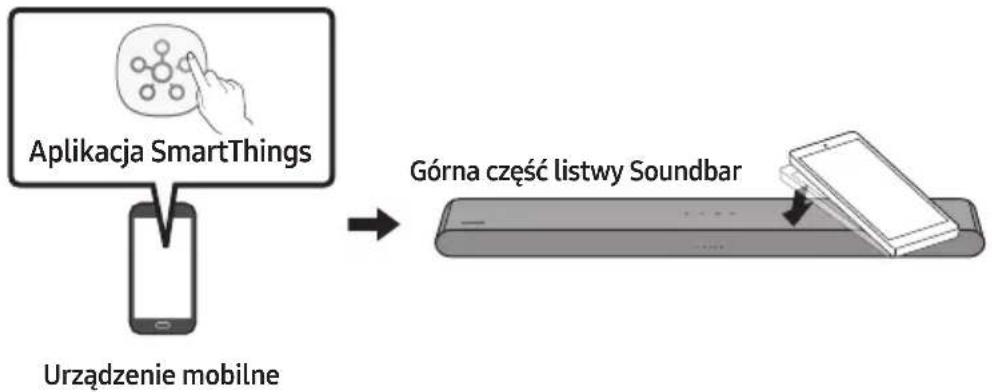

Korzystanie z funkcji Tap Sound

Dotknij głośnika Soundbar urządzeniem mobilnym, aby odtwarzać dźwięk z urządzenia mobilnego za pomocą głośnika Soundbar.

• W zależności od urządzenia mobilnego funkcja ta może nie być obstugiwana.
• Funkcja ta jest kompatybilna wyłącznie z urządzeniami mobilnymi firmy Samsung z systemem Android w wersji 8.1 lub nowszej.

1. Włączyć funkcję Tap Sound na urządzeniu mobilnym.

- Informacje na temat włączania tej funkcji zawiera punkt „Włączanie funkcji Tap Sound” poniżej.

1. Dotknąć listwy Soundbar urządzeniem mobilnym. Wybrać „Rozpocznij teraz” w wyświetlonym oknie komunikatu.

Między urządzeniem mobilnym i listwą Soundbar zostanie nawiązanie połączenie Bluetooth.

1. Odtwarzaj dźwięk z urządzenia mobilnego za pomocą głośnika Soundbar.

2. Funkcja ta pozwala nawiązać połączenie Bluetooth między urządzeniem mobilnym i listwą Soundbar po wykryciu drgań występujących, gdy urządzenie styka się z listwą Soundbar.

3. Nie dotykać urządzeniem mobilnym ostrej krawędzi listwy Soundbar. Może dojść do zarysowania lub uszkodzenia listwy Soundbar lub urządzenia mobilnego.
4. Zaleca się, aby urządzenie mobilne znajdowało się w etui. Lekko dotknąć szerokiego obszaru w górnej części listwy Soundbar; nie używać nadmiernej siły.
5. Aby użyć tej funkcji, zaktualizować aplikację SmartThings do najnowszej wersji. W zależności od wersji aplikacji funkcja ta może nie być obstugiwana.

Włączanie funkcji Tap Sound

W aplikacji SmartThings włączyć funkcję Tap View, Tap Sound.

1. Uruchomić aplikację SmartThings w urządzeniu mobilnym.
2. Wybrać (≡→_) na ekranie aplikacji SmartThings wyświetlonym w urządzeniu mobilnym.
3. Wybrać ustawienie Wł. dla funkcji „Tap View, Tap Sound”, aby umożliwiać działanie tej funkcji, gdy urządzenie mobilne znajdzie się w pobliżu listwy Soundbar.

UWAGI

• Jeśli w urządzeniu mobilnym włączony jest tryb oszczędzania energii, funkcja Tap Sound nie działa.
• Funkcja Tap Sound może nie działać, jeśli w pobliżu listwy Soundbar będą znajdować się urządzenia powodujące zakłócenia komunikacji radiowej, takie jak urządzenia elektryczne. Umieścić urządzenia, które mogą powodować zakłócenia komunikacji radiowej, w odpowiedniej odległości od listwy Soundbar.

10 MONTAŻ ELEMENTU WSPORNIK DO MONTAŻU NA ŚCIANIE

Środki ostrożności dotyczące instalacji

• Montować wyłącznie na ścianach pionowych.
• Nie należy montować w miejscu o wysokiej temperaturze i/lub wilgotności.
• Sprawdzić, czy ściana jest odpowiednio wytrzymała, aby utrzymać ciężar urządzenia. Jeśli nie, wzmocnić ją lub wybrać inne miejsce montażu.
• Należy kupić i stosować śruby lub kołki rozporowe odpowiednie do rodzaju wybranej ściany (płyta kartonowo-gipsowa, płyta metalowa, drewno itp.). Jeśli to możliwe, śruby należy mocować do słupów konstrukcji szkieletowej ściany.
• Kupić śruby mocujące odpowiednie do rodzaju i grubości ściany, na której ma zostać zawieszona listwa Soundbar.

- Średnica: M5

– Długość: zaleca się długość 35 mm lub większą.

• Podłączyć przewody od jednostki do urządzeń zewnętrznych przed zamontowaniem listwy Soundbar na ścianie.
• Przed montażem upewnij się, że jednostka jest wyłączona i odłączona do źródła zasilania. W przeciwnym razie istnieje ryzyko porażenia elektrycznego.

Komponenty montażowe

Szablon do montażu na ścianie

Śruba mocująca Śruba

Wspornik do montażu na ścianie

1. Umieść Szablon do montażu na ścianie na powierzchni ściany.

2. Szablon do montażu na ścianie musi być ustawiony poziomo.

3. Jeśli na ścianie zamontowany jest telewizor, montaż listwy Soundbar należy wykonać w odległości co najmniej 5 cm pod telewizorem.
4. Szablon do montażu na ścianie musi być ustawiony poziomo.
5. Jeśli na ścianie zamontowany jest telewizor, montaż listwy Soundbar należy wykonać w odległości co najmniej 5 cm pod telewizorem.

TV Co najmniej 5 cm

1. Wyrównaj oznaczenie Linia środkowa do montażu na ścianie papierowego szablonu z linią środkową telewizora (jeżeli listwa Soundbar jest montowana poniżej telewizora), a następnie przymocuj taśmą do ściany element Szablon do montażu na ścianie.

- Jeżeli listwa nie jest mocowana poniżej telewizora, należy ustawić oznaczenie Linia środkowa na środku obszaru montażu.

Linia środkowa

1. Użyć długopisu, aby zaznaczyć położenia otworów i zdjąć Szablon do montażu na ścianie.

10000000 95.7%

1. Używając wiertła odpowiedniej wielkości, wywierć w ścianie otwory w zaznaczonych miejscach.

- Jeżeli oznaczenia nie odpowiadają położeniu kołków, należy włożyć w otwory odpowiednie kotwy przed umieszczeniem w nich śrub wsporczych. Jeżeli stosowane są kotwy, należy wywiercić odpowiednio duże otwory.

1. W każdą Śruba mocująca wciśnij śrubę (sprzedawana oddzielnie), a następnie mocno wkręć ją w otwór śruby wsporczej.

(sprzedawana oddzielnie)

1. W odpowiednim ułożeniu na spodniej części listwy Soundbar zamontuj 2 elementy Wspornik do montażu na ścianie za pomocą 2 elementów Śruba.

- Podczas montażu upewnij się, że części do zawieszania Wspornik do montażu na ścianie znajdują się za tylną częścią listwy Soundbar.

Tylna część listwy Soundbar

Prawy koniec listwy Soundbar

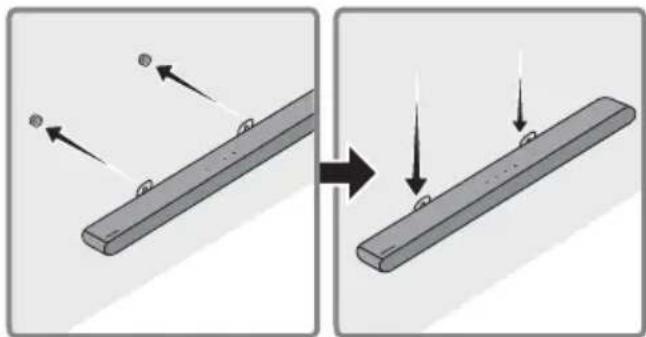

1. Zamontuj listwę Soundbar z przymocowanymi Wspornik do montażu na ścianie, zawieszając Wspornik do montażu na ścianie na Śruba mocująca na ścianie.

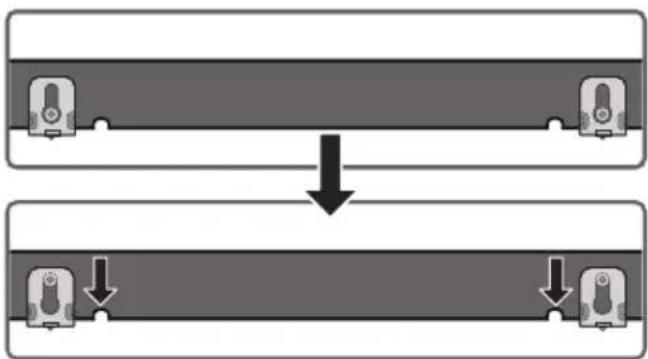

1. Przesuń listwę Soundbar w dół zgodnie z poniższą ilustracją, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zabezpieczone na elementach Śruba mocująca.

- Wsuń elementy Śruba mocująca do szerszej (dolnej) części elementów Wspornik do montażu na ścianie, a następnie przesuń elementy Wspornik do montażu na ścianie w dół, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zamocowane na elementach Śruba mocująca.


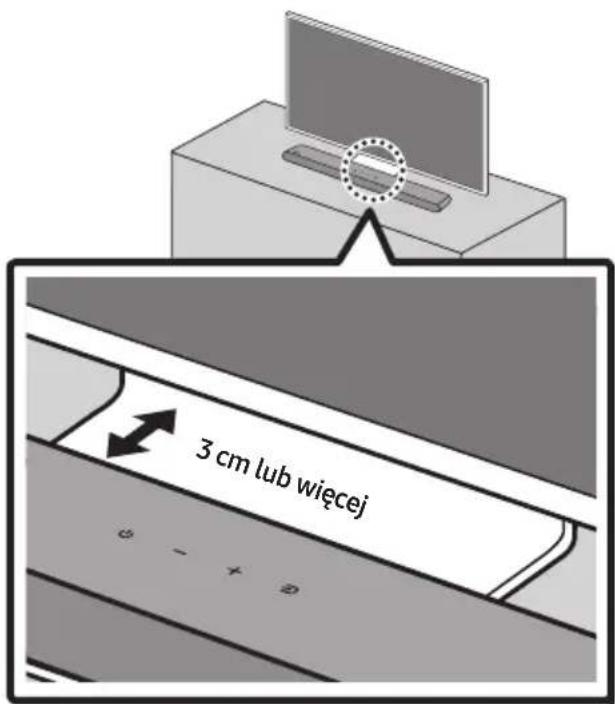

11 INSTALACJA LISTY SOUNDBAR PRZED TELEWIZOREM

3 cm lub więcej

Zamocowanie środka listwy dźwiękowej na środku telewizora, jak pokazano na obrazku. Umieścić listwę Soundbar w odległości co najmniej 3 cm od telewizora.

UWAGI

• Upewnić się, że listwa Soundbar jest umieszczona na płaskiej i solidnej powierzchni.
• Niewystarczająca odległość od telewizora może powodować problemy akustyczne.

12 AKTUALIZACJA OPROGRAMOWANIA

Ważne: Po aktualizacji zachowaj oryginalne Ustawienia.

USB (5V 0.5A) Kabel adaptera micro-USB do USB (sprzedawany oddzielnie)

1. Podłącz pamięć USB do portu USB na komputerze.

Ważne: Upewnij się, że na pamięci USB nie ma żadnych plików muzycznych. Może to spowodować niepowodzenie aktualizacji oprogramowania układowego.

1. Przejdź na stronę (samsung.com) → wybierz opcję Wprowadź numer modelu, a następnie nazwę modelu głośnika Soundbar. Wybierz instrukcje obsługi i materiały do pobrania, a następnie pobierz plik najnowszej wersji oprogramowania.
2. Zapisz pobrane oprogramowanie na pamięci USB i wybierz opcję „Wypakuj tutaj”, aby rozpakować folder.

3. Włącz głośnik Soundbar i podłącz pamięć USB zawierającą aktualizację oprogramowania do wtyku żeńskiego na kablu adaptera micro-USB. Podłącz kabel do portu USB w głośniku Soundbar.

4. Podłącz USB do głośnika Soundbar i przełącz na źródło USB. Aktualizacja oprogramowania rozpocznie się automatycznie i zakończy w ciągu 2 minut. W trakcie aktualizacji cyklicznie zacznie migać 5 kontrolek LED. Potem wszystkie 5 kontrolek LED zaświeci na jasnobiały kolor, a potem znów zacznie cyklicznie migać. Po zakończeniu aktualizacji niebieska kontrolka zamiga 3 razy, a głośnik Soundbar automatycznie uruchomi się ponownie.

- Produkt korzysta z funkcji DUAL BOOT. Jeśli aktualizacja oprogramowania sprzętowego nie powiedzie się, można je zaktualizować ponownie.

Jeśli diody LED nie migają sekwencyjnie

1. Wyłącz listwę Soundbar, odłącz urządzenie USB zawierające aktualizację oprogramowania i podłącz je ponownie do portu USB listwy Soundbar.

2. Odłącz przewód zasilający listwy Soundbar, ponownie go podłącz, a następnie włącz listwę Soundbar.

UWAGI

• Aktualizacja oprogramowania może nie działać prawidłowo, jeśli na urządzeniu USB są zapisane pliki dźwiękowe obstugiwane przez listwę Soundbar.
• Nie odłączaj zasilania ani nie wyjmuj urządzenia USB podczas aktualizacji. Po zakończeniu aktualizacji oprogramowania urządzenie główne zostanie automatycznie wyłączone.
• Po aktualizacji zachowaj oryginalne Ustawienia (w tym głośność, pole akustyczne itp.).

- Po zakończeniu aktualizacji oprogramowania wbudowanego, głośnik Soundbar automatycznie się włączy i pojawi się interfejs głosowy. Jeśli aktualizacja oprogramowania się nie powiedzie, sprawdź czy pamięć USB nie jest uszkodzona.

• Użytkownicy systemu Mac OS powinni korzystać z urządzeń USB w formacie MS-DOS (FAT).
• Opcja aktualizacji oprogramowania przez USB może być niedostępna, zależnie od producenta urządzenia USB.

Inicjalizacja

5 Sec - +

Gdy listwa Soundbar jest włączona, jednocześnie nacisnąć i przytrzymać przyciski — + (Głośność) na panelu przez co najmniej 5 sekund.

Wyświetlacz LED zmienia się, jak pokazano poniżej, a następnie głośnik Soundbar jest resetowany.

Wskaźnik LED Biały wskaźnik przesuwa się od lewej do prawej strony i od prawej do lewej strony „Start the factory reset.“ Błękitna dioda miga X3 „The factory reset is complete.“

PRZESTROGA

- Wszystkie ustawienia głośnika soundbar są resetowane. Należy to zrobić tylko wtedy, gdy wymagane jest resetowanie.

13 ROZWIAZYWANIE PROBLEMÓW

Przed oddaniem urządzenia do serwisu warto zapoznać się z poniższymi informacjami.

Głośnik Soundbar się nie włącza.

→Sprawdzić, czy przewód zasilający listwy Soundbar jest prawidłowo podłączony do gniazdka elektrycznego.

Głośnik Soundbar działa nierówno.

→Po odłączeniu przewodu zasilającego podłączyć go ponownie.
→Włącz urządzenie zewnętrzne i spróbuj ponownie.
→W przypadku braku sygnału listwa Soundbar wyłącza się automatycznie po upłynięciu określonego czasu. Włączyć zasilanie. (Patrz strona 9.)

Pilot nie działa.

→Skieruj pilota prosto w stronę głośnika Soundbar.
→Wymienić baterie na nowe.

Głośnik Soundbar nie odtwarza żadnego dźwięku.

→Poziom głośności listwy Soundbar jest zbyt niski lub urządzenie jest wyciszone. Dostosować poziom głośności.
→Jeśli podłączono urządzenie zewnętrzne (dekoder STB, urządzenie Bluetooth, urządzenie mobilne itd.), dostosować poziom głośności urządzenia zewnętrznego.
→Aby odtwarzać dźwięk z telewizora, wybrać listwę Soundbar. (Telewizor Samsung: Strona główna ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) → Dźwięk → Wyjście dźwięku → Wybierz listwę Soundbar)
→Połączenie przewodowe z listwą Soundbar nie może być luźne. Odłączyć przewód i podłączyć go ponownie.
→Odtączyć całkowicie przewód zasilający, podłączyć go ponownie i włączyć zasilanie.
→ Zainicjować produkt i spróbować ponownie. (Patrz strona 36.)

Jeśli telewizor nie jest podłączony za pośrednictwem portu HDMI (ARC).

→Sprawdzić, czy przewód HDMI jest prawidłowo podłączony do złącza ARC. (Patrz strona 17.)
→Podłączenie może być niemożliwe ze względu na podłączone urządzenie zewnętrzne (dekoder STB, konsola do gier itd.). Podłączyć bezpośrednio do listwy Soundbar.
→Funkcja HDMI-CEC może nie być włączona w telewizorze. Włączyć funkcję CEC w menu telewizora. (Telewizor Samsung: Strona główna ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) → Połączenie → Menedżer urządzeń zewnętrznych → Anynet+ (HDMI-CEC) WŁ.)

Głośnik Soundbar nie łączy się za pomocą Bluetooth.

→W przypadku nawiązywania połączenia z nowym urządzeniem przejść do trybu parowania Bluetooth. (Nacisnąć przycisk
PAIR na pilocie lub nacisnąć i przytrzymać przycisk (Źródło) na panelu przez co najmniej 5 sekund.)
→Jeśli listwa Soundbar jest podłączona do innego urządzenia, w celu zmiany połączenia należy najpierw odłączyć to urządzenie.
→Na urządzeniu do podłączenia ponownie nawiązać połączenie po wyczyszczeniu listy głośników Bluetooth. (Telewizor Samsung: Strona główna ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) → Dźwięk → Wyjście dźwięku → Lista głośników Bluetooth)
→Wyjąć i ponownie podłączyć wtyczkę zasilającą, a następnie ponowić próbę.
→ Zainicjować produkt i spróbować ponownie. (Patrz strona 36.)

Dźwięk zanika podczas połączenia za pomocą Bluetooth.

→Jeśli urządzenie połączone za pomocą Bluetooth znajdzie się zbyt daleko od głośnika Soundbar, może wystąpić zanikanie dźwięku. Umieść urządzenie bliżej głośnika Soundbar.
→Jeśli część ciała użytkownika ma kontakt z urządzeniem Bluetooth lub produkt został umieszczony na metalowym elemencie umeblowania, może wystąpić zanikanie dźwięku. Sprawdź miejsce montażu i warunki użytkowania.

Obstuga wielu połączeń Bluetooth nie działa.

→ Kiedy telewizor jest podłączony do głośnika Soundbar, obsługa wielu połączeń Bluetooth może nie działać. Odłącz głośnik Soundbar od telewizora i spróbuj ponownie.
→Sprawdź, czy obsługa wielu połączeń Bluetooth jest włączona. (Sprawdź sekcję „Głośnik Soundbar nie łączy się za pomocą Bluetooth.”).
→Odtącz aktualnie odtwarzające urządzenie, sparuj urządzenie, które chcesz potączyć, a następnie ponownie podłącz poprzednie urządzenie.
→Jeśli nie stychać dźwięku nawet po poprawnym połączeniu, sprawdź sekcję „Dźwięk zanika podczas połączenia za pomocą Bluetooth”.

Głośnik Soundbar nie włącza się automatycznie razem z telewizorem.

→W przypadku wyłączenia listwy Soundbar podczas oglądania telewizora synchronizacja zasilania z telewizorem zostaje dezaktywowana. Najpierw wyłączyć telewizor.

14 LICENCJI

DOLBY AUDIO

* Ten produkt nie obstuguje funkcji Dolby Atmos®.

dts.

W przypadku wątpliwości i pytań dotyczących rozwiązań open source należy się skontaktować z zespołem Samsung Open Source (http://opensource.samsung.com)

16 WAŻNE INFORMACJE DOTYCZĄCE OBSŁUGI SERWISOWEJ

• Rysunki i ilustracje znajdujące się w tej instrukcji obsługi służą wyłącznie jako źródło informacji i mogą różnić się od rzeczywistego wyglądu produktu.
• I stnieje możliwość nałożenia opłaty administracyjnej w przypadku gdy:
  (a) zostanie wezwany technik, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).
  (b) urządzenie zostanie przyniesione do punktu napraw, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).

- Użytkownik zostanie poinformowany o wysokości takiej opłaty administracyjnej przed wykonaniem jakiejkolwiek naprawy lub wizytą technika na miejscu.

17 DANE TECHNICZNE I UWAGI

Dane techniczne

Nazwa modelu HW-S50B
USB 5V/0,5A
Waga 2,4 kg
Wymiary (szer. x wys. x głęb.) 670,0 x 62,3 x 105,0 mm
Zakres temperatur roboczych +5°C do +35°C
Zakres wilgotności roboczej 10 % ~ 75 %
WZMACNIACZZnamionowa moc wyjściowa	(30W x 2) + (30W x 2) + 20W
Obstugiwane formaty odtwarzaniaDTS, Dolby® Digital (dźwięk DTS Virtual Surround jest odtwarzany w formacie DTS).	LPCM 2ch, Dolby AudioTM(Obstuga Dolby® Digital), DTS, DTSVirtual:X
MOC WYJŚCIOWA URZĄDZENIA BEZPRZEWODOWEGO	Moc nadawania wynosi 9 dBm.

Całkowity pobór mocy w trybie czuwania (W) 0,5W
BluetoothMetoda dezaktywacji portu	Naciśnij i przytrzymaj przyciskSOUND MODEprzez co najmniej 5 sekund, by wyłączyć funkcję Bluetooth Power.

UWAGI

• Samsung Electronics Co., Ltd. zastrzega sobie prawo do zmiany danych technicznych bez uprzedzenia.
• Wagę i wymiary podano w przybliżeniu.

Niniejszym firma Samsung Electronics zaświadcza, że to urządzenie radiowe jest zgodne z zapisami Dyrektywy 2014/53/EU i innymi odpowiadającymi wymogami prawnymi obowiązującymi w Wielkiej Brytanii. Pełny tekst Deklaracji Zgodności można przeczytać na stronie http://www.samsung.com. W tym celu należy kliknąć opcję Wsparcie i wprowadzić nazwę produktu. Urządzenia można używać we wszystkich państwach UE i w Wielkiej Brytanii.

[Sposób poprawnego usuwania baterii, w które wyposażony jest niniejszy produkt]

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

Niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu oznacza, że po upływie okresu użytkowania baterie, w które wyposażony był dany produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Przy zastosowaniu takiego oznaczenia symbole chemiczne (Hg, Cd lub Pb) wskazują, że dana bateria zawiera rtęć, kadm lub otów w ilości przewyższającej poziomy odniesienia opisane w dyrektywie WE 2006/66.

Jeśli baterie nie zostaną poprawnie zutylizowane, substancje te mogą powodować zagrożenie dla zdrowia ludzkiego lub środowiska naturalnego.

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny & elektroniczny)

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

Informacje na temat działań proekologicznych firmy Samsung oraz przepisów dotyczących poszczególnych produktów, np. rozporządzenia REACH, WEEE, norm dla baterii, można znaleźć na stronie:

Wymogi dotyczące ekoprojektu dla zasilaczy zewnętrznych :

www.samsung.com/global/ecodesign_component

BEZPEČNOSTNÍ INFORMACE

BEZPEČNOSTNÍ VAROVÁNÍ

ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, NEODNÍMEJTE ZADNÍ KRYT PŘÍSTROJE.

UVNITŘ PŘÍSTROJE NEJSOU ŽÁDNÁ SERVISNÍ MÍSTA. OPRAVU SVĚRTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI.

BEZPEČNOSTNÉ OPATRENIA

IndikátorLED
	„Centre Level”

(Zdroj) aspoň 5 sekúnd.)

→Ak je zariadenie Soundbar pripojené k inému zariadeniu, najprv odpojte toto zariadenie a potom prepnite zariadenie.

LEDjelzőfény
	„DTS Virtual:X” → „Standard” → „Music” → „Game” → „Adaptive Sound”

- DTS Virtual:X

LED jelzőfény
	„Treble” → „Bass”

LEDindikator
	„Sync” → „Night mode” → „Voice enhancement”

• Ako video na televizoru i audio iz sustava Soundbar nisu sinkronizirani, u opciji Upravljanje zvukom odaberite „Sync“, a zatim namjestite odgodu zvuka između 0\~300 milisekundi s pomoću gumba Gore/Dolje. (Nije dostupno u načinu „USB“ ili „Bluetooth“.)
• „Sync“ je podržano samo na nekim funkcijama.
• „Night mode“ i „Voice enhancement“ nisu podržani u „DTS Virtual:X“ načinu rada zvuka.
  „Night mode“ optimiziran je za gledanje noću, s obzirom na to da su postavke prilagođene za smanjenje glasnoće uz zadržavanje jasnoće dijaloga.
• „Voice enhancement“ olakšava slušanje govora u filmovima i na TV-u.

	7 Pojas EQ
	Pritisnite i zadržite gumb (Upravljanje zvukom) oko 5 sekundi.	Pomoću gumba Lijevo/Desno svaki od njih se može podesiti na postavku od -6 do+6.
	„150Hz”	„150Hz” → „300Hz” → „600Hz” → „1.2kHz” → „2.5kHz” → „5kHz” → „10kHz”
7	Bluetooth PAIRPrebacite Soundbar sustav na način rada za uparivanje Bluetooth uređaja.Kad pritisnete gumb, LED zaslon mijenja se kao što je prikazano u nastavku.Dok se uparivanje ne završi, višebojna LED lampica naizmjenice se mijenja u Crveno → Zeleno → Plavo.
8	I (Reprodukcija/Pauza)Pritiskom tog gumba možete reproducirati ili pauzirati glazbu u načinu rada „USB”.
9	ore/Dolje/Lijevo/DesnoPritisnite Gore/Dolje/Lijevo/Desno na gumbu kako biste odabrali ili postavili funkcije.PonavljanjeZa uporabu funkcije Ponavljanje u načinu „USB” pritisnite gumb Gore.Preskakanje glazbePritisnite gumb Desno za odabir sljedeće glazbene datoteke. Pritisnite gumb Lijevo za odabir prethodne glazbene datoteke.ID SETPritisnite i zadržite gumb Gore 5 sekundi kako biste proveli postupak ID SET (prilikom povezivanja s bežičnim subwooferom ili bežičnim stražnjim zvučnicima).
10	i (Informacije)Pritisnite gumb kako biste prikazali informacije o trenutačnoj funkciji. (Pogledajte stranicu 7.)

11

SOUND MODE

LEDindikator
[BDHG]	„DTS Virtual:X” → „Standard” → „Music” → „Game” → „Adaptive Sound”

- DTS Virtual:X

LED indikator
	„Treble” → „Bass”

Uporaba skrivenih gumba (gumba s više funkcija)

LEDindikator

„Digital Audio In”

1. Kad su televizor i Soundbar isključeni, povežite ulaz DIGITAL AUDIO IN (OPTICAL) na sustavu Soundbar i izlazni priključak OPTICAL na televizoru s pomoću optičkog kabela (nije priložen), kao što je prikazano na slici.
2. Uključite Soundbar i televizor.
3. Pritisnite gumb ➞ (Izvor) na gornjoj ploči ili na daljinskom upravljaču, a zatim odaberite način „Digital Audio In”.
4. Zvuk televizora se čuje iz Soundbar sustava.

Upotreba funkcije Q-Symphony

Kad je funkcija Q-Symphony uključena, Soundbar se sinkronizira sa Samsung TV-om kako bi se zvuk emitirao putem dva uređaja radi optimalnog surround efekta. Kad se Soundbar poveže, pojavljuje se izbornik, „TV+Soundbar” u izborniku TV-a Izlaz zvuka. Odaberite odgovarajući izbornik.

Izbornik televizora TV HDMI kabel ILI Optički kabel (nije priložen) LED indikator Bijelo uključeno -> isključeno „Digital Audio In“

LEDindikator
	„Treble” → „Bass”

Korišćenje skrivenih dugmadi (dugmadi sa više funkcija)

Šviesos diodo indikatorius
	„Centre Level”
