HWS56B - Barra de sonido SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Barra de sonido
Marca	Samsung
Modelo	HW-S56B / HW-S50B
Dimensiones (L x A x P)	670,0 x 62,3 x 105,0 mm
Peso	2,4 kg
Alimentación	Adaptador CA/CC 19V, consumo en reposo 0,5W
Potencia de salida total	160 W (30W x 4 + 20W)
Conectividad	HDMI ARC, entrada óptica, USB (5V/0,5A), Bluetooth
Formatos de audio compatibles	DTS, Dolby Digital, LPCM 2ch, DTS Virtual:X
Funciones de audio	Modos de sonido (DTS Virtual:X, Standard, Music, Game, Adaptive Sound), Modo nocturno, Mejora de voz, ecualizador de 7 bandas
Bluetooth	Versión 5.0 con multiconxión (2 dispositivos), alcance ~10 m
Componentes incluidos	Mando a distancia, pilas, cable HDMI, adaptador de corriente, cable de alimentación, guía de instalación mural
Instalación mural	Soporte mural incluido, tornillos no incluidos (M5, longitud ≥35 mm)
Compatibilidad con TV	Función Q-Symphony con TV Samsung, HDMI ARC, Bluetooth
Mantenimiento	Limpiar con un paño suave y seco, evitar líquidos y aerosoles
Temperatura de funcionamiento	+5°C a +35°C
Humedad de funcionamiento	10 % a 75 %
Seguridad	Protección contra sobretensiones, apagado automático después de 20 min sin señal, clase II
Reparabilidad	Piezas de repuesto disponibles a través del servicio Samsung, reinicio de fábrica posible

Preguntas frecuentes - HWS56B SAMSUNG

La barra de sonido no se enciende. ¿Qué hacer?

Verifique que el cable de alimentación esté bien conectado a la toma de pared y al adaptador. Asegúrese de que el adaptador CA/CC esté correctamente conectado a la barra de sonido. Si el problema persiste, pruebe con otra toma eléctrica.

¿Cómo conectar la barra de sonido a mi televisor mediante HDMI ARC?

Utilice un cable HDMI para conectar el puerto HDMI (ARC) de la barra de sonido al puerto HDMI IN (ARC) del televisor. Encienda ambos dispositivos y seleccione la fuente 'TV ARC' en la barra de sonido. Asegúrese de que HDMI-CEC esté activado en la configuración del televisor.

El sonido de la barra de sonido se corta intermitentemente por Bluetooth. ¿Por qué?

Esto puede deberse a una distancia demasiado grande entre los dispositivos o a interferencias. Acérquese el dispositivo Bluetooth a menos de 10 m de la barra de sonido. Evite obstáculos como paredes gruesas y dispositivos que emitan ondas (microondas, routers Wi-Fi). Verifique también que la batería del dispositivo esté suficientemente cargada.

El mando a distancia no funciona. ¿Cómo repararlo?

Dirija el mando a distancia directamente hacia la barra de sonido a una distancia máxima de 7 m. Reemplace las pilas por unas nuevas (tipo AAA). Si el problema persiste, verifique que ningún objeto obstruya el sensor infrarrojo en la barra de sonido.

¿Cómo restablecer la barra de sonido a los ajustes de fábrica?

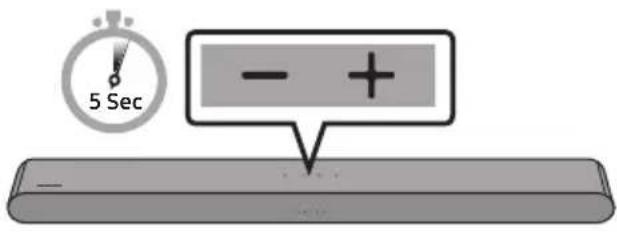

Encienda la barra de sonido. Mantenga presionadas simultáneamente las teclas Volumen + y Volumen - en el dispositivo durante al menos 5 segundos. El indicador LED parpadeará y el dispositivo se reiniciará. Todos los ajustes se borrarán.

¿Puedo conectar dos dispositivos Bluetooth al mismo tiempo?

Sí, la barra de sonido admite la multiconxión Bluetooth. Puede conectar hasta 2 dispositivos simultáneamente. Para activar esta función, asegúrese de que el modo multiconxión esté activado (por defecto). Mantenga presionada la tecla PAIR en el mando a distancia durante 5 segundos cuando la barra esté apagada para cambiarlo.

¿Cómo actualizar el software de la barra de sonido?

Descargue la última versión del firmware en el sitio web de Samsung (samsung.com) y coloque el archivo en una memoria USB formateada en FAT32. Conecte la memoria al puerto USB de la barra de sonido mediante un adaptador Micro-USB. Encienda la barra y seleccione la fuente USB. La actualización se inicia automáticamente. No apague el dispositivo durante el proceso.

La barra de sonido no produce ningún sonido con el televisor. ¿Qué verificar?

Verifique que la barra de sonido esté seleccionada como salida de audio en la configuración del televisor (menú Sonido > Salida de sonido). Asegúrese de que el cable (HDMI u óptico) esté bien conectado. Si utiliza HDMI, confirme que los puertos estén marcados como ARC. Aumente el volumen de la barra y desactive el modo silencio.

¿Cómo ajustar los graves y los agudos?

Utilice la tecla TONE CONTROL en el mando a distancia para acceder a los ajustes. Use las teclas Arriba/Abajo para alternar entre 'Treble' (agudos) y 'Bass' (graves), luego ajuste el nivel de -6 a +6. Esta función está disponible en todos los modos de audio excepto 'Standard'.

¿Cuáles son los modos de sonido disponibles y para qué sirven?

Los modos de sonido son: DTS Virtual:X (sonido 3D inmersivo), Standard (sonido original), Music (sonido natural para música), Game (sonido estereoscópico para juegos), Adaptive Sound (analiza el contenido y optimiza el sonido automáticamente). Selecciónelos con la tecla SOUND MODE del mando a distancia.

MANUAL DE USUARIO HWS56B SAMSUNG

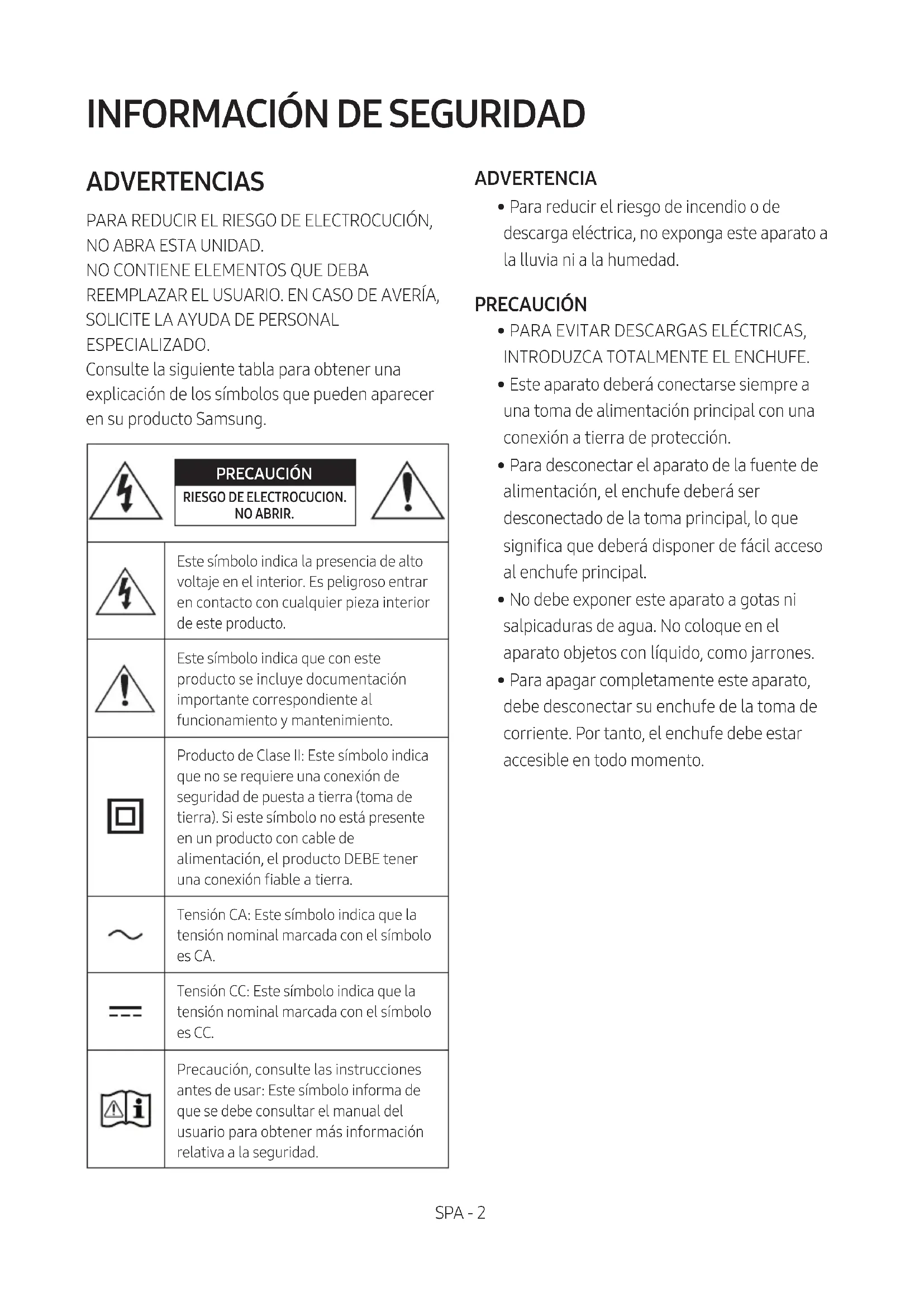

INFORMACIÓN DE SEGURIDAD

ADVERTENCIAS

PARA REDUCIR EL RIESGO DE ELECTROCUCIÓN, NO ABRA ESTA UNIDAD.

NO CONTIENE ELEMENTOS QUE DEBA

REEMPLAZAR EL USUARIO. EN CASO DE AVERÍA, SOLICITE LA AYUDA DE PERSONAL ESPECIALIZADO.

Consulte la siguiente tabla para obtener una explicación de los símbolos que pueden aparecer en su producto Samsung.

	PRECAUCIÓNRIESGO DE ELECTROCUCION.NO ABRIR.
	Este símbolo indica la presencia de alto voltaje en el interior. Es peligroso entrar en contacto con cualquier pieza interior de este producto.
	Este símbolo indica que con este producto se incluye documentación importante correspondiente al funcionamiento y mantenimiento.
	Producto de Clase II: Este símbolo indica que no se requiere una conexión de seguridad de puesta a tierra (toma de tierra). Si este símbolo no está presente en un producto con cable de alimentación, el producto DEBE tener una conexión fiable a tierra.
	Tensión CA: Este símbolo indica que la tensión nominal marcada con el símbolo es CA.
	Tensión CC: Este símbolo indica que la tensión nominal marcada con el símbolo es CC.
	Precaución, consulte las instrucciones antes de usar: Este símbolo informa de que se debe consultar el manual del usuario para obtener más información relativa a la seguridad.

PRECAUCIÓN

ADVERTENCIA

- Para reducir el riesgo de incendio o de descarga eléctrica, no exponga este aparato a la lluvia ni a la humedad.

PRECAUCIÓN

• PARA EVITAR DESCARGAS ELÉCTRICAS, INTRODUZCA TOTALMENTE EL ENCHUFE.
• Este aparato deberá conectarse siempre a una toma de alimentación principal con una conexión a tierra de protección.
• Para desconectar el aparato de la fuente de alimentación, el enchufe deberá ser desconectado de la toma principal, lo que significa que deberá disponer de fácil acceso al enchufe principal.
• No debe exponer este aparato a gotas ni salpicaduras de agua. No coloque en el aparato objetos con líquido, como jarrones.
• Para apagar completamente este aparato, debe desconectar su enchufe de la toma de corriente. Por tanto, el enchufe debe estar accesible en todo momento.

PRECAUCIONES

1. Asegúrese de que la alimentación eléctrica de CA de su domicilio cumpla las especificaciones eléctricas indicadas en la etiqueta identificativa situada en la parte inferior del producto. Instale el producto horizontalmente, sobre una base adecuada (mueble), con espacio suficiente a su alrededor para ventilación 7\~10 cm. Asegúrese de que los orificios de ventilación no queden tapados. No coloque la unidad sobre amplificadores o cualquier otro equipo que pueda generar calor. Esta unidad se ha diseñado para utilizarse de forma continua. Para apagar completamente la unidad, desconecte el enchufe de CA de la toma de corriente. Desenchufe la unidad si no va utilizarla durante un tiempo prolongado.
2. Durante tormentas, desconecte el enchufe principal de CA de la toma de corriente. Los picos de tensión debidos a rayos podrían dañar la unidad.
3. No exponga la unidad a la luz directa del sol ni a otras fuentes de calor. Podrían sobrecalentarla y provocar una avería en la unidad.

4. Proteja el reproductor contra la humedad (por ejemplo, jarrones) y calor excesivo (p. ej.: chimeneas) o equipos que creen campos magnéticos o eléctricos potentes. Desconecte el cable de alimentación de la fuente de CA si la unidad no funciona correctamente. El producto no ha sido creado para uso industrial. Este producto es sólo para uso personal. Es posible que se produzca condensación en el producto o en el disco en situaciones de temperaturas bajas. Si tiene que transportar el producto durante el invierno, espere 2 horas aproximadamente antes de usarlo hasta que la unidad haya alcanzado la temperatura de la sala.

5. Las pilas utilizadas en este producto contienen productos químicos que son peligrosos para el medio ambiente. No tire las pilas con el resto de la basura doméstica. No tire las pilas al fuego. No cortocircuite, desmonte ni sobrecaliente las baterías. PRECAUCIÓN: Si la pila no se reemplaza correctamente se corre el riesgo de una explosión. Reemplace la pila solo por una igual o de especificaciones equivalentes.

ÍNDICE

01 Visión general del producto 6

02 Visión general del producto 7

Panel delantero y panel superior de la Soundbar 7

Panel inferior de la Soundbar 8

03 Uso del mando a distancia 9

Cómo colocar las pilas antes de utilizar el mando a distancia (Pilas AAA X 2) ____ 9

Cómo usar el mando a distancia ____ 9

Uso de los Botones Ocultos (botones con más de una función) ____ 14

Especificaciones de salida para los distintos modos de efectos de sonido ____ 14

Ajuste del volumen de la Soundbar con el mando a distancia del televisor ____ 15

04 Conexión de la Soundbar 16

Conexión de la alimentación ____ 16

Conexión del kit de altavoz trasero inalámbrico y el Subwoofer Samsung a la Soundbar 16

05 Uso de una conexión por cable al televisor 17

Método 1. Conexión por HDMI ____ 17

Método 2. Conexión con un cable óptico ____ 19

06 Uso de una conexión inalámbrica al televisor 21

Conexión a través de Bluetooth 21

07 Conexión de un dispositivo externo 23

Conexión con un cable óptico ____ 23

08 Conexión de un dispositivo de almacenamiento USB 24

09 Conexión de un dispositivo móvil 26

Conexión a través de Bluetooth ____ 26

Uso de la función Tap Sound ____ 31

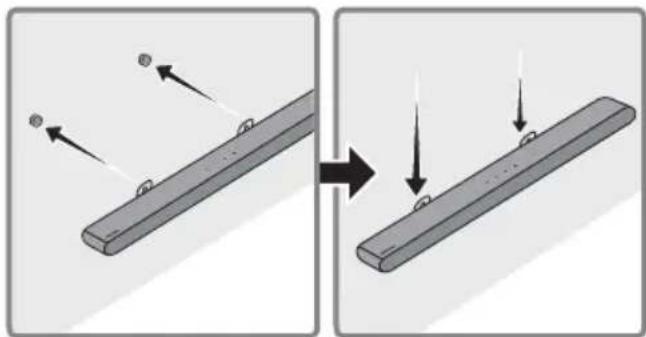

10 Instalación del equipo de montaje en pared 32

Precauciones de instalación ____ 32

Componentes del montaje en pared ____ 32

11 Instalación de la Soundbar delante del televisor 34

12 Actualización de software 35

Restablecer 36

13 Solución de problemas 37

14 Licencia 38

15 Aviso sobre licencia de código abierto 39

16 Nota importante sobre el servicio 39

17 Especificaciones y guía 40

Especificaciones ____ 40

01 VISIÓN GENERAL DEL PRODUCTO

Unidad principal de la Soundbar Mando a distancia /Pilas de la Soundbar

Cable HDMI Adaptador CA/CC

(Soundbar)

Cable de alimentación (Soundbar)

Guía de montaje en pared

Soporte-tornillo

Tornillo

Soporte de montaje en pared

• Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta: Parte inferior de la unidad principal de la Soundbar)
• Para adquirir componentes adicionales o cables opcionales, póngase en contacto con un Centro de servicio técnico de Samsung o con el Centro de atención al cliente de Samsung.
• Para obtener más información sobre el montaje en la pared, consulte la página 32.
• El diseño y las especificaciones están sujetos a cambio sin previo aviso.
• El aspecto de los accesorios puede diferir ligeramente de las ilustraciones anteriores.

02 VISIÓN GENERAL DEL PRODUCTO

Panel delantero y panel superior de la Soundbar

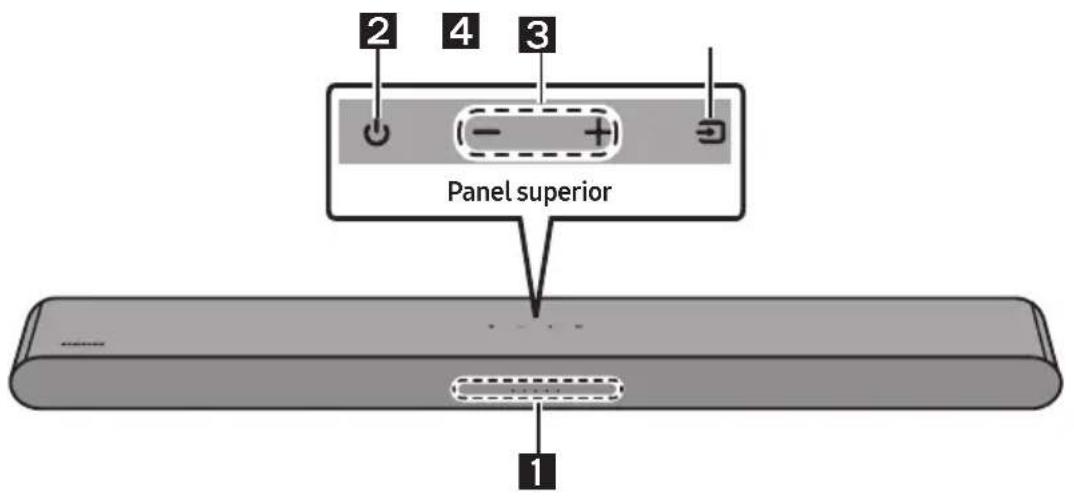

2 4 3 Panel superior 1

1	Indicador LED	El indicador LED parpadea, se ilumina o cambia de color según el modo o el estado actual de la Soundbar. El color del indicador LED y el número de luces indican el modo activo como se describe a continuación.
		LED blanco	LED blanco	LED multicolor	LED blanco	LED blanco
		• El LED multicolor cambia a Blanco, Cian, Verde, Rojo, Amarillo, Naranja, Morado o Azul dependiendo del modo o estado.
2	Encendido/Apagado	Enciende y apaga la alimentación.
3	Volumen Ajusta el volumen.
4	Fuente	• Pulse el botón (Fuente) para cambiar el modo. Cada vez que se cambia el modo, el LED se ilumina en blanco y luego se apaga.

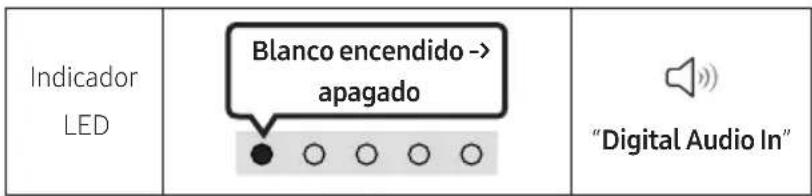

		Indicador LED	Blanco encendido -> apagado	Blanco encendido -> apagado	Blanco encendido -> apagado
			“Digital Audio In” o “TV ARC”	“Bluetooth” “USB”

• Cuando enchufe el cable de CA, el botón de comenzará a funcionar en un plazo de 4 a 6 segundos.
• Cuando encienda esta unidad, habrá un retraso de 4 a 5 segundos antes de que emita sonido.
• Si se escucha sonido tanto del televisor como de la Soundbar, vaya al menú Ajustes del audio del televisor y cambie el altavoz del televisor a Altavoz externo.

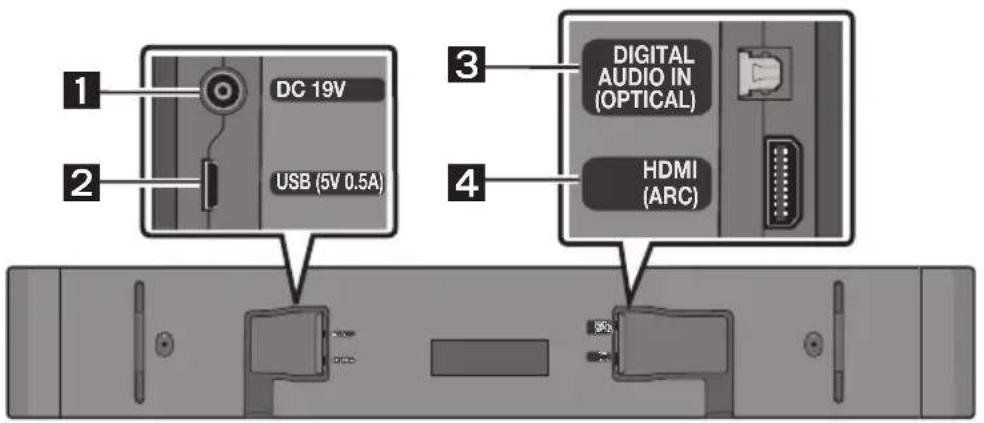

Panel inferior de la Soundbar

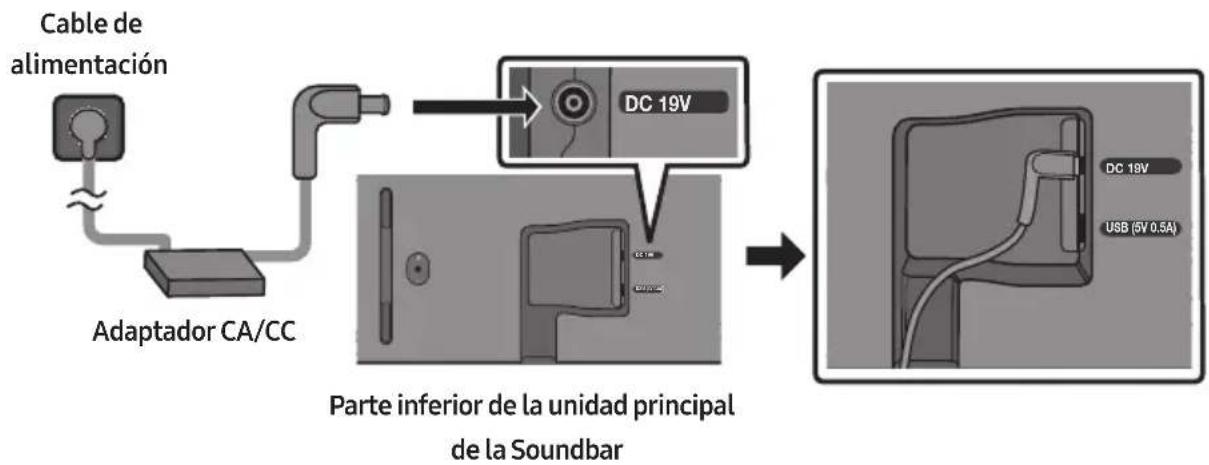

1	DC 19V (Entrada de la fuente de alimentación)Conecte el adaptador de CA/CC.
2	USB (5V 0.5A)Conecte aquí un dispositivo USB para reproducir archivos de música del dispositivo USB en la Soundbar.
3	DIGITAL AUDIO IN (OPTICAL)Conéctese a la salida digital (óptica) de un dispositivo externo.
4	HDMI (ARC)Conecte a la toma HDMI (ARC) del TV.

• Cuando desconecte el cable de alimentación del adaptador de alimentación CA/CC de una toma de pared, tire del enchufe. No tire del cable.
• No conecte esta unidad u otros componentes a una toma de CA hasta que se hayan completado todas las conexiones entre los componentes.

03 USO DEL MANDO A DISTANCIA

Cómo colocar las pilas antes de utilizar el mando a distancia (Pilas AAA X 2)

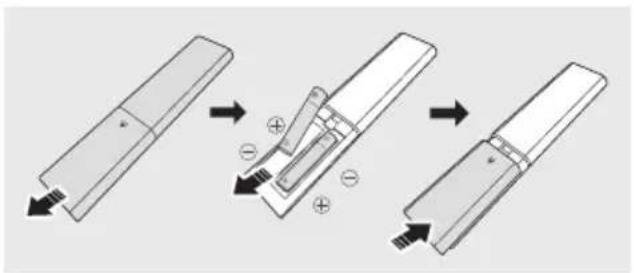

Deslice la cubierta trasera en la dirección de la flecha hasta extraerla por completo.

Introduzca 2 pilas AAA (1,5 V) orientadas de modo que la polaridad sea la correcta. Vuelva a deslizar la cubierta trasera en su posición.

Cómo usar el mando a distancia

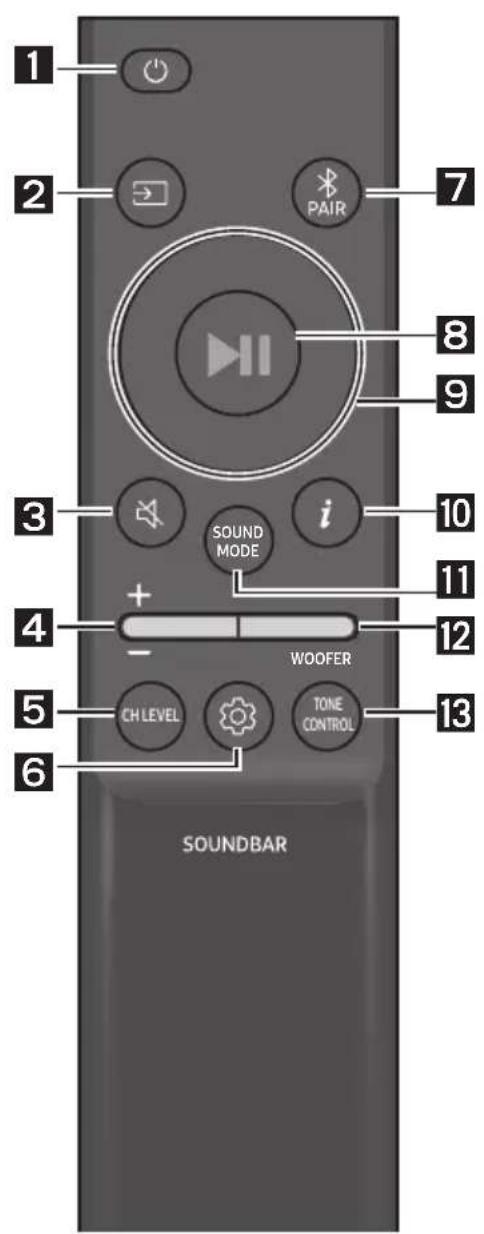

1 2 PAIR 7 8 9 3 i 10 11 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1

Encendido/Apagado

Enciende y apaga la Soundbar.

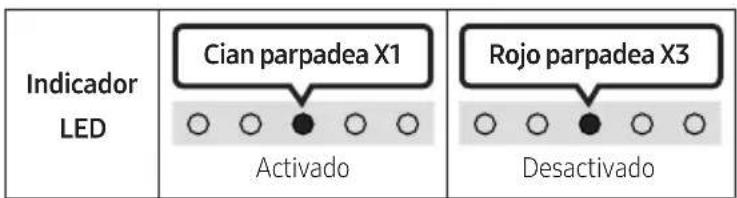

Indicador LED Cian parpadea X1 Activado Rojo parpadea X3 Desactivado

- Función Auto Power Down

La unidad se apagará automáticamente en las siguientes situaciones:

- En el modo "Digital Audio In" o "TV ARC" /

"Bluetooth" / "USB" si no hay señal de audio durante 20 minutos.

2

→ (Fuente)

Pulse para seleccionar una fuente conectada a la Soundbar.

3

(Silenciar)

Pulse el botón (Silenciar) para silenciar el sonido. Púlselo de nuevo para volver a activar el sonido.

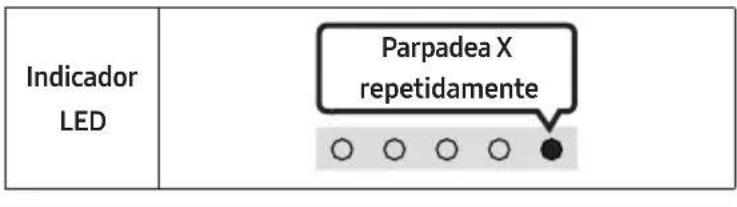

Indicador LED Parpadea X repetidamente ○ ○ ○ ○ ●

Volumen

Pulse el botón hacia arriba o hacia abajo para ajustar el volumen.

Indicador LED

Subir el volumen

Bajar el volumen

CH LEVEL

Si pulsa el botón, puede ajustar el volumen de cada altavoz.

Indicador LED
	“Centre Level”

- Si los altavoces traseros (de venta por separado) están conectados, se puede realizar el ajuste "Rear Level". Para ajustar el volumen de "Rear Level" entre -6 y +6 utilizando los botones Arriba/Abajo.

(Control de sonido)

Si pulsa el botón, puede establecer la función de audio. El elemento deseado se puede ajustar con los botones Arriba/Abajo. Cada vez que el modo cambia, el LED multicolor parpadea en blanco.

IndicadorLED
	“Sync”→“Night mode”→“Voice enhancement”

- Si el vídeo del televisor y el audio de la Soundbar no están sincronizados, seleccione "Sync" en Control de sonido y, después, establezca el retardo de audio entre 0 y 300 milisegundos mediante los botones Arriba/Abajo. (No disponible en "USB" o "Bluetooth")

• "Sync" solo se admite con algunas funciones.
• "Night mode" y "Voice enhancement" no son compatibles con el modo de sonido "DTS Virtual:X".
• "Night mode" está optimizado para la visualización nocturna con la configuración ajustada para reducir el volumen pero mantener la claridad de los diálogos.
• "Voice enhancement" facilita la audición del diálogo en películas y programas de TV.

	EQ 7 bandasMantenga pulsado el botón (Control de sonido) durante unos 5 segundos para ajustar el sonido para cada banda de frecuencia. Puede seleccionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5k Hz, 5 kHz y 10 kHz mediante los botones Izquierda/Derecha y cada opción se puede ajustar entre -6 y +6 mediante los botones Arriba/Abajo. (Asegúrese de que el modo de sonido esté configurado como "Standard").
	EQ 7 bandas
	Mantenga pulsado el botón (control de sonido) durante unos 5 segundos.	Utilice los botones Izquierda/Derecha para ajustar cada una de ellas entre -6 y +6.
	"150Hz"	"150Hz" → "300Hz" → "600Hz" → "1.2kHz" → "2.5kHz" → "5kHz" → "10kHz"
7	Bluetooth PAIRCambia la Soundbar al modo de emparejamiento Bluetooth.Cuando se pulsa el botón, los LED cambian como se muestra a continuación.Hasta que el emparejamiento se completa, el LED multicolor cambia a Rojo → Verde → Azul por turnos.
8	▶II (Reproducción / Pausa)También puede reproducir o hacer una pausa en la música pulsando el botón en modo "USB".
9	Arriba/Abajo/Izquierda/DerechaPulse Arriba/Abajo/Izquierda/Derecha en el botón para seleccionar o ajustar funciones.RepetirPara utilizar la función Repetir en el modo "USB", pulse el botón Arriba.Salto de músicaPulse el botón Derecha para seleccionar el archivo de música siguiente. Pulse el botón Izquierda para seleccionar el archivo de música anterior.ID SETMantenga pulsado el botón Arriba durante 5 segundos para completar ID SET (al conectarse a un subwoofer o altavoces traseros inalámbricos).
10	i (Información)Al presionarlo, aparecerá la información de cada modo. (Consulte la página 7.)

Bluetooth PAIR

8 ▶II (Reproducción / Pausa)

9 Arriba/Abajo/Izquierda/Derecha

10 i (Información)

11

SOUND MODE

Si pulsa el botón, puede seleccionar el modo de audio deseado. Cada vez que el modo cambia, el LED multicolor parpadea en blanco. (El modo de sonido puede diferir en función del modelo de TV).

Sonido 3D inmersivo desde cualquier contenido.

- Standard

Produce el sonido original.

- Music

Con contenido musical, proporciona un sonido más natural que llena la habitación.

- Game

Proporciona un sonido estereoscópico para sumergir al usuario en la acción mientras juega.

- Adaptive Sound

Analiza el contenido en tiempo real y proporciona automáticamente el campo de sonido óptimo en función de las características del contenido.

• Activar/Desactivar Bluetooth Power

Esta función activa automáticamente la Soundbar cuando se recibe una solicitud de conexión de un TV o un dispositivo Bluetooth previamente conectados. La función está activada de forma predeterminada.

- Mantenga pulsado el botón SOUND MODE durante más de 5 segundos para desactivar la función de Bluetooth Power.

- Activar/Desactivar DRC (Dynamic Range Control)

Permite aplicar el control de gama dinámica a las pistas Dolby Digital. Mantenga pulsado el botón SOUND MODE durante unos 5 segundos mientras la Soundbar esté apagada para activar o desactivar la función DRC (Dynamic Range Control). Con la función DRC activada, se reducen los sonidos fuertes. (El sonido podría distorsionarse).

Botón SOUND MODE Indicador LED
	Activado(predeterminado)	Desactivado
Activar/Desactivar DRC	Alternar Activar → Desactivar

12

NIVEL WOOFER (GRAVES)

SOLDER PROOFER CH LEVEL

SOUND MODE PROOFER CH LEVEL CAN

Cuando el subwoofer esté conectado, pulse el botón Arriba o Abajo para ajustar el nivel de woofer hasta -12 o entre -6 y +6. Cuando el subwoofer esté desconectado, pulse el botón Arriba o Abajo para ajustar el nivel de graves entre -6 y +6. Para establecer el volumen del woofer (graves) en 0 (predeterminado), pulse el botón (si la Soundbar está conectada a un subwoofer inalámbrico (que se vende por separado)).

13

TONE CONTROL

Al pulsar el botón, puede ajustar el volumen de los agudos o bajos. El elemento deseado se puede ajustar con los botones Arriba/Abajo. (Esta función está disponible en todos los modos de sonido excepto en el modo "Standard").

IndicadorLED
	“Treble” → “Bass”

Uso de los Botones Ocultos (botones con más de una función)

Botón oculto		Página de referencia
Botón del mando a distancia Función
WOOFER (Arriba)	Mando a distancia del TV activado/desactivado	Página 15
Izquierda	Activación/Desactivación de la conexión automática de TV	Página 22
Arriba ID SET Página 11
(Control de sonido)	EQ 7 bandas Página 11
SOUND MODE	DRC Activar/Desactivar Página 12
	Activar/Desactivar Bluetooth Power Página 12
*PAIR	Conexión múltiple Bluetooth activada/desactivada	Página 29

Especificaciones de salida para los distintos modos de efectos de sonido

Efecto Entrada		Salida
		Solo con Soundbar Solo con subwoofer		Con el subwoofer y el kit de altavoces traseros inalámbricos
DTS Virtual:X	Canal 2.0 Canal 3.0 Canal 3.1 Canal 5.1
	Canal 5.1 Canal 3.0 Canal 3.1 Canal 5.1
Standard	Canal 2.0 Canal 2.0 Canal 2.1 Canal 2.1
	Canal 5.1 Canal 3.0 Canal 3.1 Canal 5.1
Music	Canal 2.0 Canal 3.0 Canal 3.1 Canal 5.1
	Canal 5.1 Canal 3.0 Canal 3.1 Canal 5.1
Game	Canal 2.0 Canal 3.0 Canal 3.1 Canal 5.1
	Canal 5.1 Canal 3.0 Canal 3.1 Canal 5.1
Adaptive Sound	Canal 2.0 Canal 3.0 Canal 3.1 Canal 5.1
	Canal 5.1 Canal 3.0 Canal 3.1 Canal 5.1

- El kit de altavoces traseros inalámbricos Samsung y el subwoofer se pueden adquirir por separado. Para adquirir dicho kit o el subwoofer, póngase en contacto con el distribuidor que le vendió la Soundbar.

Ajuste del volumen de la Soundbar con el mando a distancia del televisor

Ajuste el volumen de la Soundbar con el mando a distancia del televisor.

• Esta función solo se puede utilizar con mandos a distancia de infrarrojos. No se admiten los mandos a distancia Bluetooth (mandos a distancia que requieren emparejamiento).
• Ponga el altavoz del televisor en Altavoz externo para usar esta función.
• Fabricantes que admiten esta función: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense y RCA

Mando a distancia del TV activado/desactivado

1. Apague la Soundbar.
2. Mantenga pulsado el botón WOOFER durante 5 segundos.

Cada vez que pulse el botón WOOFER y lo mantenga pulsado durante 5 segundos, el modo cambiará en el siguiente orden: "Off-TV Remote" (modo predeterminado), "Samsung-TV Remote", "All-TV Remote".

El estado del indicador LED cambia cada vez que se cambia el modo, como se muestra a continuación.

Botón del mando a distancia Indicador LED Estado
	"Off-TV Remote"(Modo predeterminado)	Desactiva el mando a distancia del televisor.
	"Samsung-TV Remote"	Activa el mando a distancia de infrarrojos de un televisor Samsung.
	"All-TV Remote"	Activa el mando a distancia de infrarrojos de un televisor de terceros.

04 CONEXIÓN DE LA SOUNDBAR

Conexión de la alimentación

Use los componentes de suministro eléctrico en el siguiente orden para conectar la Soundbar a una toma de corriente eléctrica:

- Para obtener más información sobre los requisitos de alimentación eléctrica y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta: Parte inferior de la unidad principal de la Soundbar)

1. Primero conecte el cable de alimentación al adaptador de CA/CC.

Conecte el adaptador de CA/CC (con el cable de alimentación) a la Soundbar.

1. Conecte el cable de alimentación a una toma de pared.

NOTAS

- Si desenchufa y vuelve a conectar el cable de alimentación con el producto encendido, la Soundbar se enciende automáticamente.

- Asegúrese de colocar el adaptador CA/CC en una mesa plana o en el suelo. Si coloca el adaptador CA/CC colgado con la entrada del cable de CA orientada hacia arriba, podrían introducirse en el adaptador agua u otras sustancias externas y causar problemas de funcionamiento del adaptador.

Conexión del kit de altavoz trasero inalámbrico y el Subwoofer Samsung a la Soundbar

Disfrute del auténtico sonido surround inalámbrico conectando el kit de altavoces traseros inalámbrico Samsung (SWA-9100S, se vende por separado) y un Subwoofer inalámbrico (SWA-W510, se vende por separado) a la Soundbar.

Para obtener información detallada sobre las conexiones, consulte el manual del kit de altavoces traseros inalámbrico Samsung y el subwoofer inalámbrico.

05 USO DE UNA CONEXIÓN POR CABLE AL TELEVISOR

Método 1. Conexión por HDMI

PRECAUCIÓN

• Cuando se conectan tanto el cable HDMI como el cable óptico, se recibe primero la señal HDMI.
• Para conectar el cable HDMI entre el televisor y la Soundbar, asegúrese de conectar los terminales marcados como ARC. De lo contrario, es posible que no se emita el sonido del televisor.
• El cable recomendado es un High-Speed HDMI Cable with Ethernet.

Conexión del televisor compatible con HDMI ARC (Canal de retorno de audio)

Conéctelo al puerto HDMI IN (ARC) o (eARC) del TV. HDMI IN (ARC) Cable HDMI Conéctelo al puerto HDMI (ARC) de la unidad principal de la Soundbar. HDMI (ARC) Parte superior de la Soundbar Parte inferior de la Soundbar Indicador LED Blanco encendido -> apagado "TV ARC"

1. Con la Soundbar y el televisor apagados, conecte el cable HDMI como se muestra en la figura.
2. Encienda la Soundbar y el televisor.
3. El sonido del televisor se emite a través de la Soundbar.

- Si no se emite el sonido del televisor, pulse el panel superior de la Soundbar o el botón

(Fuente) en el mando a distancia para seleccionar el modo "Digital Audio In".

• Si no se emite ningún sonido, vuelva a comprobar la conexión del cable HDMI.
• Utilice los botones de volumen del mando a distancia del televisor para cambiar el volumen de la Soundbar.

NOTAS

• Cuando se conecta un televisor compatible con HDMI ARC (Canal de retorno de audio) a la Soundbar con un cable HDMI, se pueden transmitir los datos de vídeo y audio digital sin necesidad de conectar un cable óptico por separado.
• Recomendamos que utilice un cable HDMI sin núcleo si es posible. Si utiliza un cable HDMI con núcleo, utilice uno cuyo diámetro sea inferior a 14 mm.
• Esta función no está disponible si el cable HDMI no es compatible con ARC.
• Si el audio de una emisión se codifica en Dolby Digital y el “Formato de audio de salida digital” de su televisor se establece en PCM, le recomendamos que cambie el ajuste a Dolby Digital. Al cambiar la configuración en el televisor, podrá disfrutar de una calidad de sonido superior. (El menú del televisor puede utilizar palabras diferentes para Dolby Digital y PCM dependiendo del fabricante del televisor).

Método 2. Conexión con un cable óptico

Lista de comprobación previa a la conexión

• Cuando se conectan tanto el cable HDMI como el cable óptico, se recibe primero la señal HDMI.
• Cuando utilice un cable óptico y los terminales tengan sus tapas, asegúrese de retirar las tapas.

1. Con el televisor y la Soundbar apagados, conecte el puerto DIGITAL AUDIO IN (OPTICAL) de la Soundbar y el puerto de salida OPTICAL del televisor con el cable óptico (no suministrado), como se muestra en la figura.
2. Encienda la Soundbar y el televisor.
3. Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, seleccione el modo "Digital Audio In".
4. El sonido del televisor se emite a través de la Soundbar.

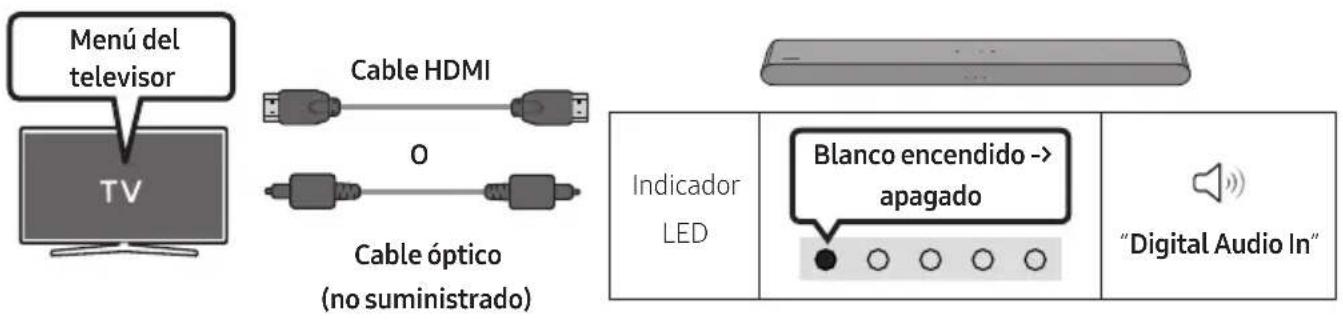

Uso de la función Q-Symphony

En el caso de Q-Symphony, la Soundbar se sincroniza con un televisor Samsung para emitir el sonido a través de dos dispositivos y así obtener un efecto de sonido envolvente óptimo. Cuando la Soundbar está conectada, el menú "TV+Soundbar" aparece dentro del menú Salida de sonido del televisor. Seleccione el menú correspondiente.

Menú del television TV Cable HDMI O Cable óptico (no suministrado) Indicador LED Blanco encendido -> apagado "Digital Audio In"

- Ejemplo de menú del televisor: TV + [AV] Soundbar Nombre de la serie (HDMI)

NOTAS

• Puede funcionar según el códec admitido por el televisor.
• Esta función solo se admite cuando se conecta el cable HDMI o el cable óptico (no suministrado).
• El mensaje mostrado puede ser diferente en función del modelo de TV.
• Esta función está disponible en algunos televisores Samsung y en algunos modelos de Soundbar.

06 USO DE UNA CONEXIÓN INALÁMBRICA AL TELEVISOR

Conexión a través de Bluetooth

Cuando un televisor de Samsung se conecta mediante Bluetooth, puede escuchar el sonido estéreo sin necesidad de cables.

• Solo se puede conectar un televisor Samsung simultáneamente.
• Se puede conectar un televisor Samsung que admita Bluetooth.

Consulte las especificaciones del televisor.

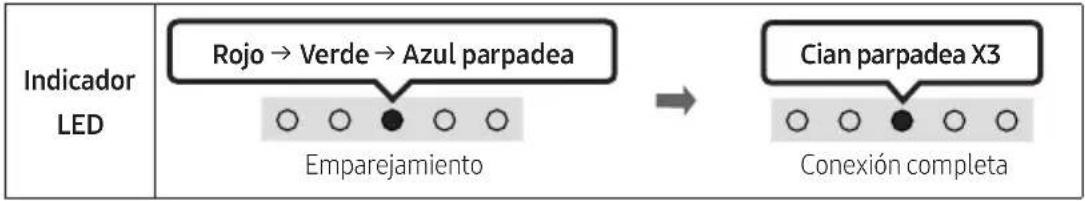

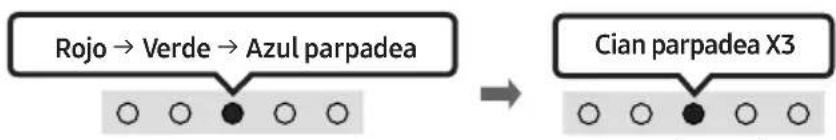

1. Pulse el botón ✦ PAIR en el mando a distancia de la Soundbar o pulse → (Fuente) en el panel superior de la Soundbar para entrar en el modo "Bluetooth".

Botón de emparejamiento de Bluetooth	Indicador LED
0Cuando está en modo“Bluetooth”	Emparejamiento Conexión completaHasta que el emparejamiento se completa, el LED multicolor cambia a Rojo → Verde → Azul por turnos.
		“Ready to connect via Bluetooth.”

1. Seleccione el modo Bluetooth en el televisor Samsung.

(Por ejemplo Inicio (n) → Menú → Config. (☀) → Toda la configuración (☀) → Sonido → Salida de sonido → Lista de altavoces Bluetooth → [AV] Soundbar S5B-Series (Bluetooth))

1. Seleccione "[AV] Soundbar S5B-Series" de la lista en la pantalla del televisor.

Una Soundbar disponible se indica con "Necesita emparejamiento" o con "Emparejado" en la lista de dispositivos Bluetooth del televisor. Para conectar el televisor Samsung a la Soundbar, seleccione el mensaje y luego establezca una conexión.

1. Ahora puede escuchar el sonido del televisor de Samsung desde la Soundbar.

- Si hay un registro de conexión entre la Soundbar y el televisor Samsung, la Soundbar se conecta automáticamente cambiando su modo a "Bluetooth".

Si falla la conexión con el dispositivo

• Si tiene ya una Soundbar (por ejemplo, [AV] Soundbar S5B-Series) en la lista de altavoces del televisor Samsung, bórrela.
• A continuación, repita los pasos del 1 al 3.

Desconexión de la Soundbar del televisor Samsung

Pulse el botón (Fuente) en el panel superior o en el mando a distancia para seleccionar un modo distinto de "Bluetooth".

- La desconexión tarda un tiempo porque el televisor Samsung debe recibir una respuesta de la Soundbar. (El tiempo necesario puede variar en función del modelo de televisor Samsung).

Activación/Desactivación de la conexión automática de TV

Para cancelar la conexión automática por Bluetooth entre la Soundbar y el TV, pulsé el botón Izquierda del mando a distancia durante 5 segundos con la Soundbar en el estado “Bluetooth Ready”. (Cambie de Encendido → Apagado)

Botón Izquierda Indicador LED
	Activado(predeterminado)	Desactivado
Bluetooth Ready	Alternar Activar → Desactivar

Notas sobre la conexión mediante Bluetooth

• Sitúe un nuevo dispositivo en un radio de 1 m para conectarlo mediante la comunicación por Bluetooth.
• Si se le pide un código PIN al conectar un dispositivo Bluetooth, introduzca <0000>.
• La Soundbar se apaga automáticamente después de 20 minutos en el estado Preparado.

• Es posible que la Soundbar no realice correctamente la búsqueda o la conexión Bluetooth en las siguientes circunstancias:

• Si hay un fuerte campo eléctrico alrededor de la Soundbar.

• Si varios dispositivos Bluetooth se emparejan simultáneamente con la Soundbar.
• Si el dispositivo Bluetooth está apagado, no está en su lugar o funciona mal.

- Los dispositivos electrónicos pueden provocar interferencias de radio. Los dispositivos que generan ondas electromagnéticas (por ejemplo, microondas, dispositivos de LAN inalámbrica, etc.) deben mantenerse alejados de la unidad principal de la Soundbar.

07 CONEXIÓN DE UN DISPOSITIVO EXTERNO

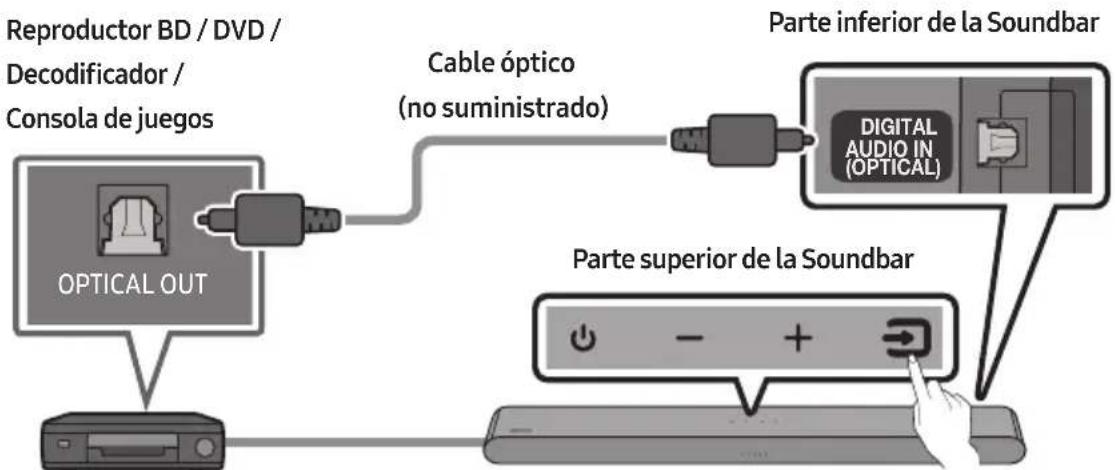

Conexión con un cable óptico

Indicador LED Blanco encendido -> apagado "Digital Audio In"

1. Con el dispositivo externo y la Soundbar apagados, conecte el puerto DIGITAL AUDIO IN (OPTICAL) de la Soundbar y el puerto de salida OPTICAL del dispositivo externo con el cable óptico (no suministrado), como se muestra en la figura.
2. Encienda la Soundbar y el dispositivo externo.
3. Seleccione el modo "Digital Audio In" pulsando el botón (Fuente) del panel superior o del mando a distancia.
4. El sonido del dispositivo externo se emite a través de la Soundbar.

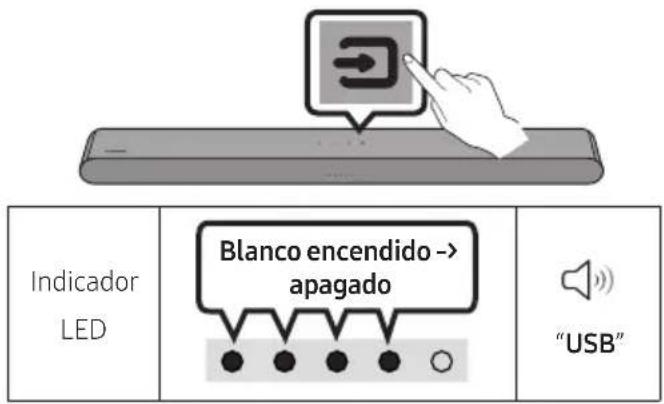

08 CONEXIÓN DE UN DISPOSITIVO DE ALMACENAMIENTO USB

Puede reproducir archivos de música de dispositivos de almacenamiento a través de la Soundbar.

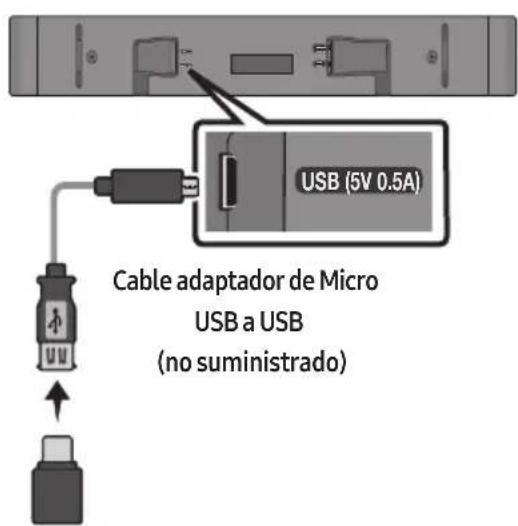

USB (5V 0.5A) Cable adaptador de Micro USB a USB (no suministrado)

Indicador LED Blanco encendido -> apagado "USB"

1. Conecte la Soundbar con la memoria USB mediante el cable adaptador USB anterior.

- El cable adaptador de Micro USB a USB se vende por separado. Para su compra, póngase en contacto con un Centro de servicio de Samsung o con el Centro de atención al cliente.

1. Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, seleccione el modo "USB".

2. Reproduzca archivos de música desde un dispositivo de almacenamiento a través de la Soundbar.

- La Soundbar se apaga de forma automática (Auto Power Down) si no se conecta ningún dispositivo USB durante más de 20 minutos.

Lista de compatibilidad

Extensión	Códec	Velocidad de muestreo	Velocidad en bits
*.mp3 MPEG 1 Layer2 16 kHz ~ 48 kHz 80 ~ 320 kbps
	MPEG 1 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kbps
	MPEG 2 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kbps
	MPEG 2.5 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kbps
*.wma Wave_Format_ MSAudio1 16 kHz ~ 48 kHz 56 ~ 128 kbps
	Wave_Format_MSAudio2 16 kHz ~ 48 kHz 56 ~ 128 kbps
*.aac	AAC	16 kHz ~ 96 kHz	48 ~ 320 kbps
	AAC-LC	16 kHz ~ 96 kHz	128 ~ 192 kbps5.1 canales 320 kbps
	HE-AAC	24 kHz ~ 96 kHz	48 ~ 64 kbps5.1 canales 160 kbps
*.wav	-	16 kHz ~ 48 kHz	hasta 3000 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.ogg	OGG 1.1.0	16 kHz ~ 48 kHz	50 ~ 500 kbps

• Si hay una gran cantidad de carpetas (en torno a 200) y archivos (en torno a 2000) almacenados en el dispositivo USB, la Soundbar puede tardar algún tiempo en acceder a los archivos y reproducirlos.
• La Soundbar solo es compatible con dispositivos USB con sistemas de archivos FAT16 (\~2GB), FAT32 (\~2TB) o NTFS (\~2TB).

09 CONEXIÓN DE UN DISPOSITIVO MÓVIL

Conexión a través de Bluetooth

Cuando un dispositivo móvil se conecta mediante Bluetooth, puede escuchar el sonido estéreo sin necesidad de cables.

- Si conecta un dispositivo Bluetooth emparejado con la Soundbar apagada, la Soundbar se enciende automáticamente.

Dispositivo móvil

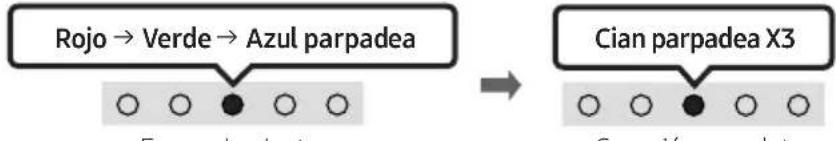

La conexión inicial

• Al conectarse a un nuevo dispositivo Bluetooth, asegúrese de que el dispositivo se encuentra a una distancia de 1 m como máximo.
• Pulse el botón ✦ PAIR en el mando a distancia de la Soundbar o pulse → (Fuente) en el panel superior de la Soundbar para entrar en el modo "Bluetooth".

Botón de emparejamiento de Bluetooth	Indicador LED
0Cuando está en modo“Bluetooth”	Emparejamiento Conexión completaHasta que el emparejamiento se completa, el LED multicolor cambia a Rojo → Verde → Azul por turnos.
		“Ready to connect via Bluetooth.”

1. En su dispositivo, seleccione "[AV] Samsung Soundbar S5B-Series" de la lista que aparece.
2. Reproduzca los archivos de música desde el dispositivo conectado por Bluetooth a través de la Soundbar.

Si el dispositivo no se conecta

• Si ya hay una Soundbar (por ejemplo, "[AV] Samsung Soundbar S5B-Series") en la lista de altavoces del dispositivo móvil, eliminela.
• Repita los pasos 1 y 2.

Notas sobre la conexión mediante Bluetooth

• Sitúe un nuevo dispositivo en un radio de 1 m para conectarlo mediante la comunicación por Bluetooth.
• Si se le pide un código PIN al conectar un dispositivo Bluetooth, introduzca <0000>.
• La Soundbar se apaga automáticamente después de 20 minutos en el estado Preparado.

• Es posible que la Soundbar no realice correctamente la búsqueda o la conexión Bluetooth en las siguientes circunstancias:

• Si hay un fuerte campo eléctrico alrededor de la Soundbar.

• Si varios dispositivos Bluetooth se emparejan simultáneamente con la Soundbar.
• Si el dispositivo Bluetooth está apagado, no está en su lugar o funciona mal.

- Los dispositivos electrónicos pueden provocar interferencias de radio. Los dispositivos que generan ondas electromagnéticas (por ejemplo, microondas, dispositivos de LAN inalámbrica, etc.) deben mantenerse alejados de la unidad principal de la Soundbar.

• La Soundbar admite datos SBC (44,1 kHz, 48 kHz).

- Conecte únicamente a un dispositivo Bluetooth que admita la función A2DP (AV).

- No se puede conectar la Soundbar a un dispositivo Bluetooth que solo admita la función HF (manos libres).

- Cuando conecte la Soundbar a un dispositivo Bluetooth, colóquelos tan cerca como sea posible.

- Cuanto más lejos estén la Soundbar y el dispositivo Bluetooth, menor será la calidad del sonido. La conexión Bluetooth puede interrumpirse cuando los dispositivos están fuera del alcance efectivo.

- Es posible que la conexión Bluetooth no funcione como está previsto en zonas con mala recepción.

- Un dispositivo Bluetooth puede experimentar ruido o mal funcionamiento en las siguientes condiciones:

- Cuando el cuerpo está en contacto con el transceptor de señales del dispositivo Bluetooth o la Soundbar.

- En las esquinas o cuando hay un obstáculo cerca, como una pared o un tabique, donde pueden producirse cambios eléctricos.

- Cuando se expone a interferencias de radio de otros productos que operan en los mismos rangos de frecuencia, como equipos médicos, hornos microondas y dispositivos LAN inalámbricos.

- Los obstáculos como las puertas y las paredes pueden afectar a la calidad del sonido, incluso cuando los dispositivos están dentro del rango efectivo.

- Tenga en cuenta que la Soundbar no puede emparejarse con otros dispositivos Bluetooth mientras se utiliza la opción de Bluetooth.

- Este dispositivo inalámbrico puede causar interferencias eléctricas durante su funcionamiento.

Activar/Desactivar Bluetooth Power

Cuando esté activada la función Bluetooth Power Activado y la Soundbar este apagada, si un dispositivo Bluetooth previamente emparejado intenta emparejarse con la Soundbar, la Soundbar se enciende automáticamente.

1. Mantenga pulsado el botón SOUND MODE durante más de 5 segundos en el mando a distancia cuando la Soundbar esté encendida.
2. El indicador LED multicolor en la Soundbar parpadea en "Cian".

Botón SOUND MODE Indicador LED
	Activado(predeterminado)	Desactivado
Activar/DesactivarBluetooth Power	Alternar Activar → Desactivar

Desconexión del dispositivo Bluetooth de una Soundbar

Puede desconectar el dispositivo Bluetooth Soundbar. Para obtener instrucciones, consulte el manual del usuario del dispositivo Bluetooth.

• El Soundbar se desconectará.
• Si la Soundbar está desconectada del dispositivo Bluetooth, el indicador LED multicolor de la Soundbar parpadea en "Rojo" tres veces.

Cómo desconectar la Soundbar del dispositivo Bluetooth

Pulse el botón (Fuente) en el panel superior o en el mando a distancia para seleccionar un modo distinto de "Bluetooth".

- La desconexión lleva tiempo debido a que el dispositivo Bluetooth tiene que recibir una respuesta de la Soundbar. (El tiempo de desconexión puede variar según el dispositivo Bluetooth)

Conexión múltiple Bluetooth

La Soundbar puede conectarse a 2 dispositivos Bluetooth al mismo tiempo.

Activación/Desactivación de la conexión automática de TV

1. Mantenga pulsado el botón ✝ PAIR durante más de 5 segundos en el mando a distancia cuando la Soundbar esté apagada.
2. El indicador LED multicolor en la Soundbar parpadea en "Cian".

Botón de emparejamiento de Bluetooth	Indicador LED
Mientras se está en modo de espera	Conexión múltiple activada (Predeterminado)	Conexión múltiple desactivada

1. Conecte la Soundbar a un máximo de dos dispositivos Bluetooth. (Consulte la página 26)
2. Reproduzca música de uno de los dispositivos Bluetooth conectados mientras dos dispositivos están conectados.
3. Si se reproduce música desde el dispositivo Bluetooth "B" al reproducir desde el dispositivo "A", la música empezará a reproducirse en el dispositivo "B" y se detendrá/pausará automáticamente la reproducción en el dispositivo "A".
4. En las versiones anteriores al AVRCP V1.4, el tiempo de conmutación del dispositivo que reproduce la música puede retrasarse.

Emparejamiento múltiple Bluetooth

Cómo emparejar varios dispositivos con la Soundbar

1. Encienda la Soundbar.
2. Solo en el modo "Bluetooth", mantenga pulsado el botón (Fuente) en la parte superior de la Soundbar durante más de 5 segundos para entrar en modo "Bluetooth Pairing"; entonces, en el lado del dispositivo Bluetooth, active el Bluetooth y seleccione la Soundbar de la lista de dispositivos disponibles. La Soundbar se conectará automáticamente al dispositivo Bluetooth.
3. Puede emparejarse y conectarse un segundo dispositivo Bluetooth a la Soundbar usando el mismo método. Si intenta conectar un tercer dispositivo, un dispositivo conectado que no esté reproduciendo audio perderá su conexión Bluetooth, pero seguirá emparejado con la Soundbar.
4. Utilizando el mismo método, puede emparejar hasta 8 dispositivos Bluetooth, pero solo los dos últimos permanecerán conectados a la Soundbar al mismo tiempo.

NOTAS

• Conecte la Soundbar a un máximo de dos dispositivos Bluetooth.
• Reproduzca música de uno de los dispositivos Bluetooth conectados mientras dos dispositivos están conectados.
• Si se reproduce música desde el dispositivo Bluetooth "B" al reproducir desde el dispositivo "A", la música empezará a reproducirse en el dispositivo "B" y se detendrá/pausará automáticamente la reproducción en el dispositivo "A".
• En las versiones anteriores al AVRCP V1.4, el tiempo de conmutación del dispositivo que reproduce la música puede retrasarse.
• El dispositivo puede activarse mediante una notificación o alarma con algunos dispositivos.
• Algunos dispositivos no son compatibles con la conexión múltiple por Bluetooth.
• El modo "Bluetooth Pairing" se detiene si no se empareja ningún dispositivo en 3 minutos.
• Cambiar de dispositivos podría tardar unos 7 segundos en algunas aplicaciones.
• Si intenta conectar un tercer dispositivo Bluetooth, los dispositivos A o B se desconectarán. (Se desconectará un dispositivo que no esté en funcionamiento).
• Solo pueden conectarse a la vez a la Soundbar un televisor Samsung o dos dispositivos Bluetooth.
• La Soundbar se desconectará de los dispositivos Bluetooth cuando reciba una solicitud de conexión de un televisor Samsung.

Uso de la función Tap Sound

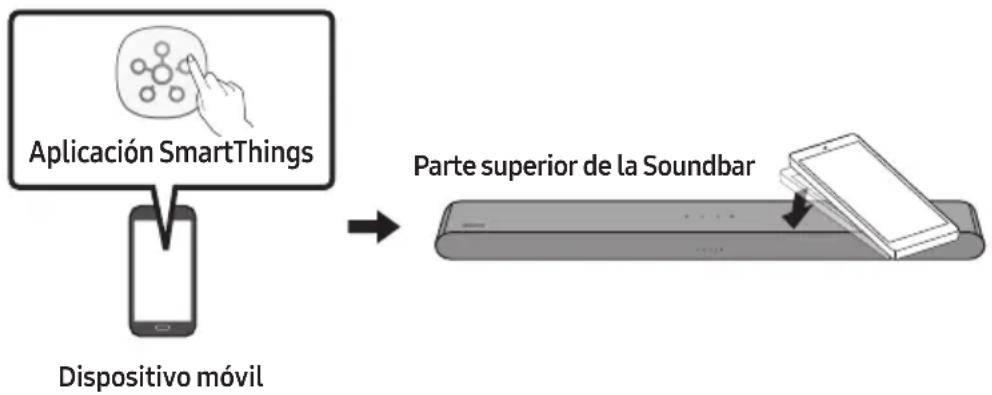

Toque la Soundbar con su dispositivo móvil para reproducir el audio del dispositivo móvil a través de la Soundbar.

• Es posible que esta función no se admita según el dispositivo móvil.
• Esta función solo es compatible con dispositivos móviles Samsung con Android 8.1 o posterior.

1. Active la función Tap Sound en su dispositivo móvil.

2. Para obtener detalles sobre cómo activar esta función, consulte "Active la función Tap Sound" a continuación.

3. Toque la Soundbar con el dispositivo móvil. Seleccione "Iniciar ahora" en la ventana de mensaje que se muestra. Se establecerá una conexión entre el dispositivo móvil y la Soundbar mediante Bluetooth.

4. Reproduzca el audio el dispositivo móvil a través de la Soundbar.

5. Esta función conecta un dispositivo móvil a la Soundbar a través de Bluetooth mediante la detección de la vibración que se produce cuando el dispositivo toca la Soundbar.

6. Asegúrese de que el dispositivo móvil no toque una esquina puntiaguda de la Soundbar. La Soundbar o el dispositivo móvil podrían rayarse o dañarse.
7. Se recomienda que el dispositivo móvil esté cubierto con una funda. Toque ligeramente el área ancha de la parte superior de la Soundbar sin aplicar una fuerza excesiva.
8. Para utilizar esta función, actualice la aplicación SmartThings a la última versión. Es posible que esta función no se admita según la versión de la aplicación.

Active la función Tap Sound

Utilice la aplicación SmartThings para activar la función Tap View, Tap Sound.

1. En el dispositivo móvil, ejecute la aplicación SmartThings.
2. Seleccione (≡→_) en la pantalla de la aplicación SmartThings que se muestra en el dispositivo móvil.
3. Active la función "Tap View, Tap Sound" para que funcione cuando un dispositivo móvil se acerque a la Soundbar.

NOTAS

• Cuando el dispositivo móvil está en modo de ahorro de energía, la función Tap Sound no funciona.
• La función Tap Sound puede no funcionar si hay dispositivos cerca de la Soundbar que causan interferencias de radio, tales como dispositivos eléctricos. Asegúrese de que los dispositivos que pueden causar interferencias de radio estén situados a una distancia suficiente de la Soundbar.

10 INSTALACIÓN DEL EQUIPO DE MONTAJE EN PARED

Precauciones de instalación

• Instálelo únicamente en una pared vertical.
• No lo instale en un lugar con temperaturas altas o con una humedad elevada.
• Compruebe que la pared es lo suficientemente fuerte para soportar el peso del producto. Si no lo es, refuerce la pared o elija otro punto de instalación.
• Compre y utilice los tornillos de fijación o anclajes apropiados para el tipo de pared de que disponga (pladur, paneles de hierro, madera, etc.). Si es posible, fije los tornillos de sujeción en montantes.
• Adquiera los tornillos de montaje en pared de acuerdo con el tipo y el grosor de la pared en la que desea montar la Soundbar.

- Diámetro: M5

- Longitud: Se recomiendan 35 mm o más.

• Conecte los cables de la unidad a los dispositivos externos antes de instalar la Soundbar en la pared.
• Asegúrese de que la unidad esté apagada y desenchufada de la toma de corriente antes de instalarla. Si no lo hace así, podría provocar una descarga eléctrica.

Componentes del montaje en pared

Guía de montaje en pared

Soporte-tornillo Tornillo

Soporte de montaje en pared

1. Coloque la Guía de montaje en pared contra la superficie de la pared.

2. La Guía de montaje en pared debe estar nivelada.

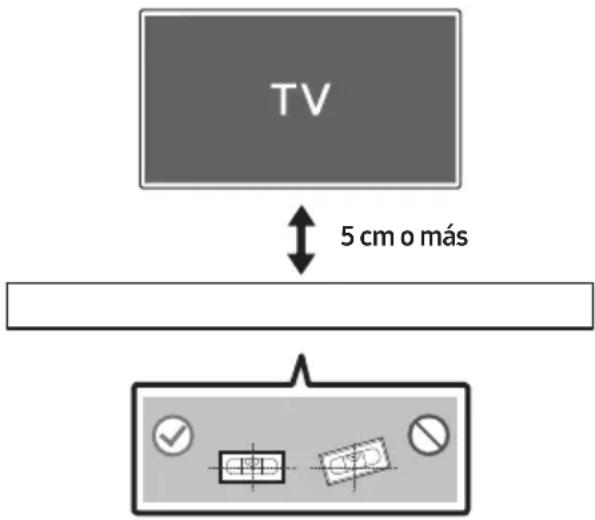

3. Si el TV se monta en la pared, instale la Soundbar al menos 5 cm por debajo del TV.

TV 5 cm o más

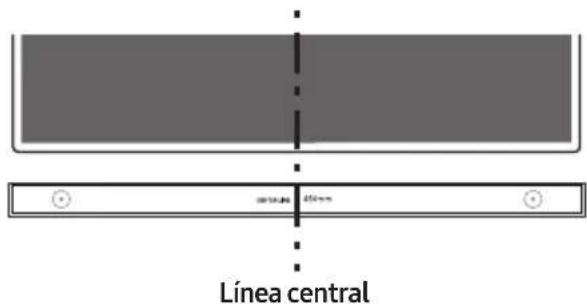

1. Alinee la Línea central de la Guía de montaje en pared con el centro del TV (si está montando la Soundbar bajo el TV) y luego fije la Guía de montaje en pared a la pared con cinta adhesiva.

- Si no está montándola bajo el TV, coloque la Línea central en el centro de la zona de instalación.

Línea central

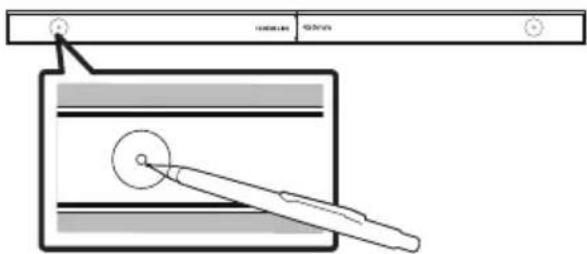

1. Marque las posiciones de los orificios con un bolígrafo y retire la Guía de montaje en pared.

1. Con un taladro del tamaño adecuado, perfore en la pared un agujero en cada marca.

- Si las marcas no se corresponden con las posiciones de los montantes, asegúrese de introducir los anclajes apropiados en los agujeros antes de insertar los tornillos de sujeción. Si usa anclajes, compruebe que los agujeros que perfore sean suficientemente grandes para los anclajes que va a utilizar.

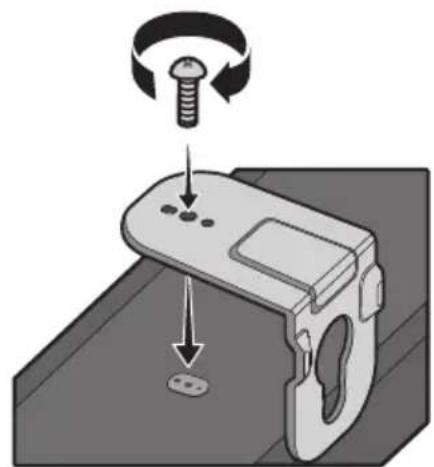

1. Introduzca un tornillo (no suministrado) en cada Soporte-tornillo y luego atornille firmemente cada tornillo de sujeción en su agujero.

(No suministrado)

1. Instale 2 Soportes de montaje en pared, en la orientación correcta, en la parte inferior de la Soundbar con 2 Tornillos.

- Durante el montaje, asegúrese de que las piezas para colgar de los Soportes de montaje en pared se encuentran detrás de la parte trasera de la Soundbar.

Parte trasera de la Soundbar

Extremo derecho de la Soundbar

1. Instale la Soundbar con los Soportes de montaje en pared ya fijados; para ello cuelgue los soportes de montaje en pared en los Soportes-tornillos de la pared.

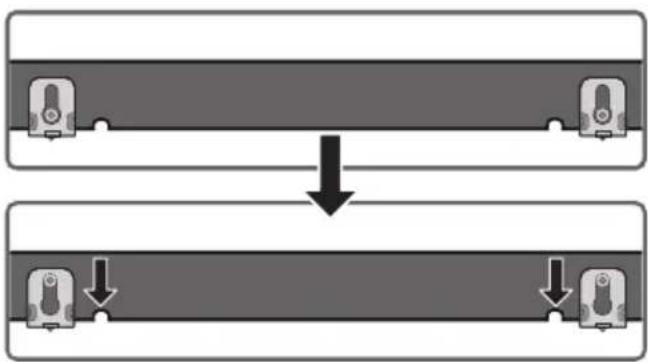

1. Deslice la Soundbar hacia abajo tal como se muestra a continuación de modo que los Soportes de montaje en pared se apoyen de forma segura en los Soporte-tornillo.

- Inserte los Soporte-tornillo en la parte (inferior) ancha de los Soportes de montaje en pared y, a continuación, deslice hacia abajo los Soportes de montaje en pared de modo que los Soportes de montaje en pared se apoyen de forma segura en los Soporte-tornillo.

11 INSTALACIÓN DE LA SOUNDBAR DELANTE DEL TELEVISOR

3 cm o más

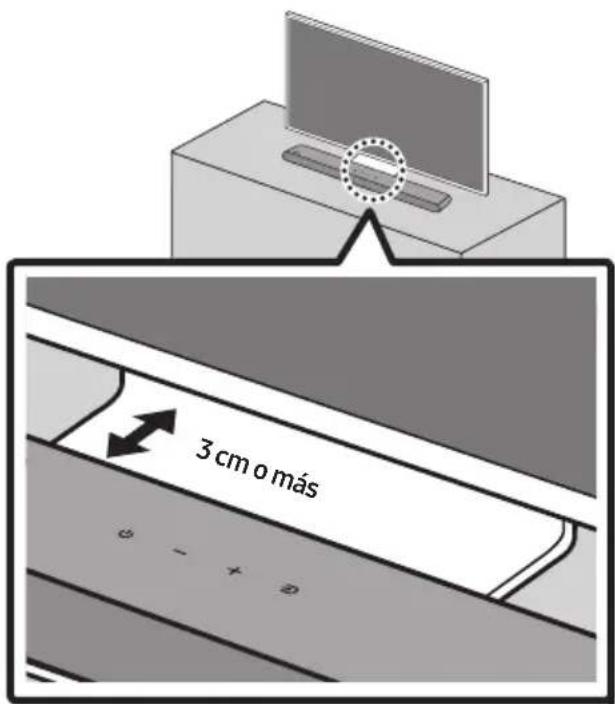

Coloque el centro de la Soundbar en el centro del televisor, como se ilustra en la imagen. Coloque la Soundbar al menos a 3 cm del televisor.

NOTAS

• Asegúrese de que la Soundbar esté colocada sobre una superficie plana y sólida.
• Una distancia insuficiente desde el televisor puede causar problemas acústicos.

12 ACTUALIZACIÓN DE SOFTWARE

Importante: Tras la actualización, conserve la configuración original.

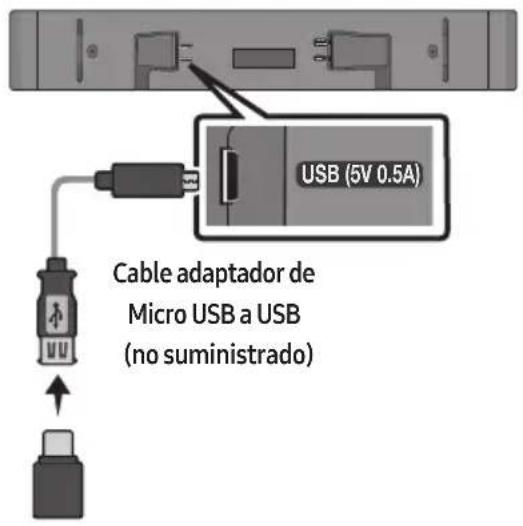

USB (5V 0.5A) Cable adaptador de Micro USB a USB (no suministrado)

1. Conecte una memoria USB al puerto USB de su ordenador.
   Importante: Asegúrese de que la memoria USB no contenga archivos de música. Esto podría hacer que la actualización del firmware diera un error.
2. Vaya a (samsung.com) → seleccione Introducir número de modelo y escriba el modelo de su Soundbar. Seleccione Manuales y descargas y descargue el último archivo de software.
3. Guarde el software descargado en una memoria USB y seleccione "Extraer aquí" para descomprimir la carpeta.

4. Encienda la Soundbar y conecte la memoria USB que contiene la actualización de software al puerto hembra de un cable adaptador a Micro USB. Conecte el cable al puerto USB de la Soundbar.

5. Enchufe el USB en la Soundbar y cambie a la fuente por USB. El software se actualizará automáticamente y completará la actualización en 2 minutos. Durante el proceso de actualización, los 5 LED comenzarán a lucir en bucle, posteriormente los 5 LED lucirán en blanco y al final los 5 LED volverán a lucir en bucle. Cuando se haya completado la actualización, el indicador cían parpadeará 3 veces y la Soundbar se reiniciará automáticamente.


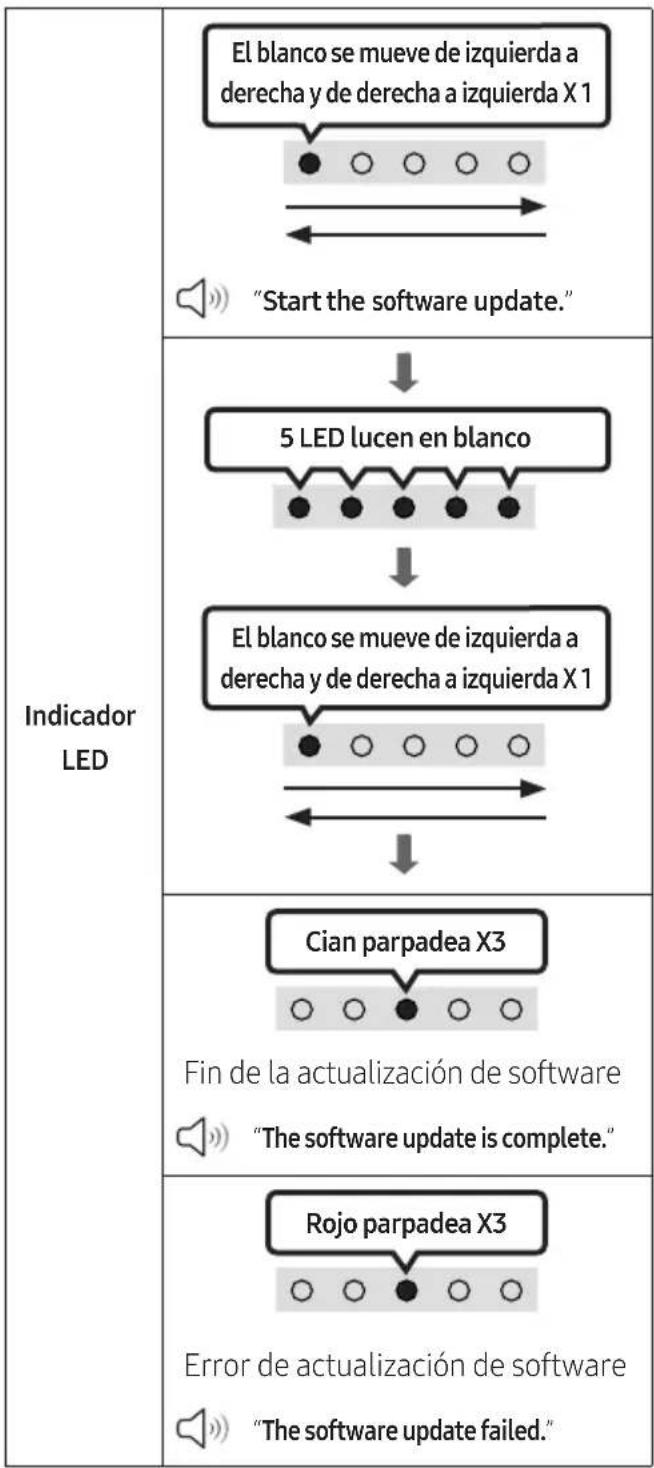

    A["El blanco se mueve de izquierda a derecha y de derecha a izquierda X1"] --> B["Start the software update."]
    B --> C["5 LED lucen en blanco"]
    C --> D["El blanco se mueve de izquierda a derecha y de derecha a izquierda X1"]
    D --> E["Cian parpadea X3"]
    E --> F["Fin de la actualización de software "The software update is complete.""]
    F --> G["Rojo parpadea X3"]
    G --> H["Error de actualización de software "The software update failed.""]

- Este producto cuenta con función de DUAL BOOT. Si el firmware no se actualiza bien, puede volver a actualizarlo.

Si no se muestra la secuencia LED intermitente

1. Apague la Soundbar, desconecte y vuelva a conectar al puerto USB de la Soundbar el dispositivo de almacenamiento con los archivos de actualización.
2. Desconecte el cable de alimentación de la Soundbar, vuelva a conectarlo y luego enciéndala.

NOTAS

• La actualización de firmware puede no comenzar si en el dispositivo de almacenamiento hay archivos de audio compatibles con la Soundbar.
• No desconecte la alimentación ni retire el dispositivo USB mientras haya actualizaciones en curso. La unidad principal se apagará automáticamente al completar la actualización de firmware.
• Tras la actualización, conserve la configuración original. (incluye Volumen, campo de sonido, etc.)

- Cuando la actualización de firmware haya finalizado, la soundbar se enciende automáticamente y aparece la IU de voz. Si la actualización del software falla, compruebe si la memoria USB está defectuosa.

• Los usuarios de Mac OS deben usar MS-DOS (FAT) como formato USB.
• La actualización por USB puede no estar disponible, según el fabricante del dispositivo de almacenamiento.

Restablecer

5 Sec - +

Con la Soundbar activada, pulse los botones

- + (Volumen) en el cuerpo del dispositivo al mismo tiempo durante al menos 5 segundos. Los LED cambian como se muestra a continuación y, después, se reinicia la Soundbar.

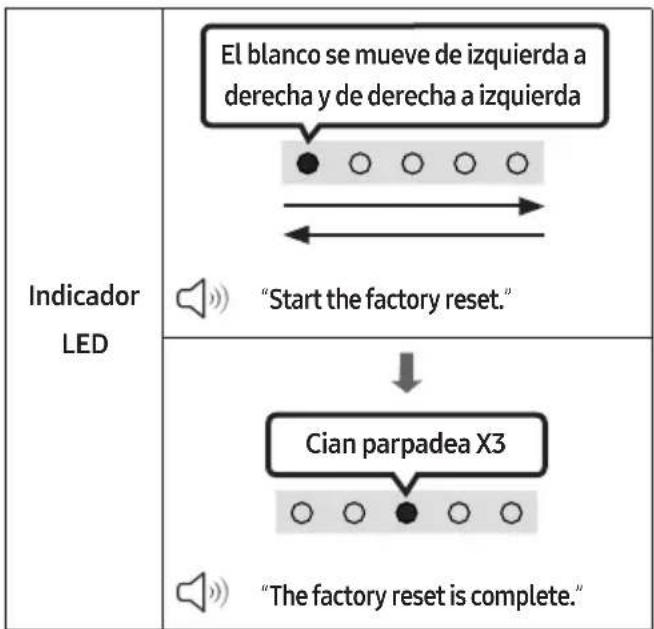

El blanco se mueve de izquierda a derecha y de derecha a izquierda "Start the factory reset." Cian parpadea X3 "The factory reset is complete."

PRECAUCIÓN

- Todos los ajustes de la Soundbar se restablecerán. Asegúrese de realizar esto solo cuando se requiera el restablecimiento.

13 SOLUCIÓN DE PROBLEMAS

Antes de solicitar asistencia técnica, compruebe lo siguiente:

La Soundbar no se enciende.

→Compruebe si el cable de alimentación de la Soundbar está correctamente insertado en la toma de corriente.

La Soundbar funciona de forma errática.

→Después de retirar el cable de alimentación, vuelva a insertarlo.
→Apague y encienda el dispositivo externo y vuelva a intentarlo.
→Si no hay señal, la Soundbar se apaga automáticamente después de un cierto período de tiempo. Encienda la alimentación. (Consulte la página 9.)

El mando a distancia no funciona.

→Apunte el mando a distancia directamente a la Soundbar.
→Cambie las pilas por otras nuevas.

La Soundbar no emite ningún sonido.

→ El volumen de la Soundbar es demasiado bajo o está silenciado. Ajuste el volumen.
→Cuando se conecte cualquier dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvil, etc.), ajuste el volumen del dispositivo externo.
→Para la salida de sonido del televisor, seleccione Soundbar. (TV Samsung: Inicio
(→Menú→Config.()→Toda la configuración (→Sonido→Salida de sonido→Seleccione Soundbar)
→La conexión del cable a la Soundbar no debe estar suelta. Retire el cable y conéctelo de nuevo.
→Retire el cable de alimentación completamente, vuelva a conectarlo y conecte la alimentación.
→ Inicialice el producto e inténtelo de nuevo. (Consulte la página 36.)

Si la TV no está conectada mediante HDMI (ARC).

→Compruebe que el cable HDMI esté bien conectado al terminal ARC. (Consulte la página 17.)
→Puede que la conexión no sea posible debido al dispositivo externo conectado (decodificador, máquina de juego, etc.). Conecte directamente la Soundbar.
→Es posible que HDMI-CEC no esté activado en el televisor. Active CEC en el menú del televisor. (TV Samsung: Inicio ( )→ Menú
→ Config. (💡→ Toda la configuración (💡
→ Conexión → Administrador de dispositivos externos → Anynet+ (HDMI-CEC) ACTIVADO)

La Soundbar no se conecta por Bluetooth.

→Al conectar un nuevo dispositivo, cambie a Emparejamiento de Bluetooth para la conexión.
(Pulse el botón ✝ PAIR del mando a distancia o pulse el botón ➞ (Fuente) en el cuerpo del dispositivo durante al menos 5 segundos).
→Si la Soundbar está conectada a otro dispositivo, desconéctelo primero para cambiar el dispositivo.
→Vuelva a conectarlo después de eliminar la lista de altavoces Bluetooth del dispositivo a conectar. (TV Samsung: Inicio (
Menú → Config. (→ Toda la configuración (→ Sonido → Salida de sonido → Lista de altavoces Bluetooth)
→Retire y vuelva a conectar el enchufe de alimentación, y vuelva a intentarlo.
→ Inicialice el producto e inténtelo de nuevo. (Consulte la página 36.)

El sonido se interrumpe al conectar por Bluetooth.

→Si su dispositivo conectado por Bluetooth se aleja demasiado de la Soundbar, podría hacer que el sonido se interrumpa. Acerque el dispositivo a la Soundbar.
→Si una parte de su cuerpo está en contacto con el transceptor Bluetooth o el producto está instalado en un mueble de metal, pueden producirse interrupciones del sonido. Compruebe el entorno de la instalación y las condiciones de uso.

La conexión múltiple por Bluetooth no funciona.

→Cuando la TV está conectada a la Soundbar, la conexión múltiple por Bluetooth podría no funcionar. Desconecte la Soundbar de la TV y vuelva a intentarlo.
→Compruebe si la configuración de conexión múltiple por Bluetooth está activada. (Consulte la sección "La Soundbar no se conecta por Bluetooth.").
→ Desconecte el dispositivo desde el que se esté reproduciendo actualmente, emparéjelo con el dispositivo al que quiera conectarse y vuelva a conectar el dispositivo anterior.
→Si sigue sin oírse sonido incluso tras realizar la conexión correctamente, consulte la sección “El sonido se interrumpe al conectar por Bluetooth.”

La Soundbar no se enciende automáticamente con la TV.

→Cuando se apaga la Soundbar mientras se ve la televisión, se desactiva la sincronización de energía con el televisor. Apague primero el televisor.

14 LICENCIA

DOLBY AUDIO

* Este producto no es compatible con Dolby Atmos®.

dts.

Para enviar consultas y solicitudes de preguntas relacionadas con el código abierto, póngase en contacto con Samsung Open Source (http://opensource.samsung.com)

16 NOTA IMPORTANTE SOBRE EL SERVICIO

• Las figuras e ilustraciones de este Manual del usuario se facilitan solo para referencia y pueden diferir del aspecto real del producto.
• Podría aplicársele una tarifa de administración si:

(a) se requiere la asistencia de un ingeniero y el producto no tiene ningún defecto (es decir, no se ha leído el manual del usuario).

(b) se lleva la unidad a un centro de reparación y el producto no tiene ningún defecto (es decir, no se ha leído el manual del usuario).

- El importe de dicha tarifa le será notificada antes de realizar el trabajo o de acudir a su domicilio.

17 ESPECIFICACIONES Y GUÍA

Especificaciones

Nombre del modelo HW-S50B
USB 5V/0,5A
Peso 2,4 kg
Dimensiones (An x Al x Pr) 670,0 x 62,3 x 105,0 mm
Rango de temperatura de servicio +5°C a +35°C
Rango de humedad de servicio 10 % a 75 %
AMPLIFICADORPotencia nominal de salida	(30W x 2) + (30W x 2) + 20W
Formatos de reproducción admitidosDTS, Dolby® Digital (DTS Virtual Surround sereproduce en formato DTS).	LPCM 2ch, Dolby AudioTM (Compatible conDolby® Digital), DTS, DTS Virtual:X
POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICO	La potencia de transmisión es de 9 dBm.
Consumo total de energía en modo de espera (W) 0,5W
BluetoothMétodo de desactivación de puerto	Mantenga pulsado el botón SOUND MODEdurante más de 5 segundos para desactivarla función de Bluetooth Power.

NOTAS

• Samsung Electronics Co., Ltd se reserva el derecho a cambiar las especificaciones sin previo aviso.
• Los pesos y dimensiones son aproximados.

En el presente documento, Samsung declara que este equipo de radio cumple con la Directiva 2014/53/UE y los requisitos legales pertinentes del Reino Unido.

El texto completo de la declaración de conformidad está disponible en la siguiente dirección de Internet:

http://www.samsung.com. Vaya a Soporte e introduzca el nombre del modelo.

Este equipo puede funcionar en todos los países europeos y en el Reino Unido.

[Eliminación correcta de las baterías de este producto]

(Se aplica en países con sistemas de recolección por separado)

La presencia de esta marca en las baterías, el manual o el paquete del producto indica que cuando haya finalizado la vida útil de las baterías no deberán eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene mercurio, cadmio o plomo en niveles superiores a los valores de referencia admitidos por la Directiva 2006/66 de la Unión Europea. Si las baterías no se desechan convenientemente, estas sustancias podrían provocar lesiones personales o dañar el medioambiente.

Para proteger los recursos naturales y promover el reciclaje, separe las baterías de los demás residuos y recíclelas mediante el sistema de recogida gratuito de su localidad.

Eliminación correcta de este producto (Residuos de aparatos eléctricos & electrónicos)

(Se aplica en países con sistemas de recolección por separado)

La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al finalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales.

Para obtener información sobre los compromisos medioambientales de Samsung y las obligaciones reglamentarias de algún producto específico como, por ejemplo, el reglamento REACH, RAEE o sobre las pilas, visite:

REGLAMENTO (UE) 2019/1782 DE LA COMISIÓN

Requisitos de diseño ecológico aplicables a las fuentes de alimentación externas :

www.samsung.com/global/ecodesign_component

INFORMAÇÕES DE SEGURANÇA

COMPONENTES INCLUÍDOSAVISOS DE SEGURANÇA

IndicadorLED
	“Centre Level”

A Soundbar funciona de forma errática.

(Resíduos de Equipamentos & Eléctricos e Electrónicos)
