Producttype	Soundbar
Merk	Samsung
Model	HW-S56B / HW-S50B
Afmetingen (L x H x D)	670,0 x 62,3 x 105,0 mm
Gewicht	2,4 kg
Voeding	AC/DC-adapter 19V, standby-verbruik 0,5W
Totaal uitgangsvermogen	160 W (30W x 4 + 20W)
Connectiviteit	HDMI ARC, optische ingang, USB (5V/0,5A), Bluetooth
Ondersteunde audioformaten	DTS, Dolby Digital, LPCM 2ch, DTS Virtual:X
Audiofuncties	Geluidsmodi (DTS Virtual:X, Standard, Music, Game, Adaptive Sound), Nachtmodus, Stemverbetering, 7-band equalizer
Bluetooth	Versie 5.0 met multi-verbinding (2 apparaten), bereik ~10 m
Inbegrepen onderdelen	Afstandsbediening, batterijen, HDMI-kabel, netadapter, netsnoer, handleiding muurmontage
Muurmontage	Muurbeugel inbegrepen, schroeven niet meegeleverd (M5, lengte ≥35 mm)
TV-compatibiliteit	Q-Symphony-functie met Samsung TV, HDMI ARC, Bluetooth
Onderhoud	Reinigen met een zachte, droge doek, vermijd vloeistoffen en sprays
Bedrijfstemperatuur	+5°C tot +35°C
Bedrijfsvochtigheid	10% tot 75%
Veiligheid	Overspanningsbeveiliging, automatische uitschakeling na 20 min zonder signaal, klasse II
Repareerbaarheid	Onderdelen beschikbaar via Samsung service, fabrieksreset mogelijk

Veelgestelde vragen - HWS56B SAMSUNG

De soundbar gaat niet aan. Wat moet ik doen?

Controleer of het netsnoer goed is aangesloten op het stopcontact en de adapter. Zorg ervoor dat de AC/DC-adapter correct is aangesloten op de soundbar. Als het probleem aanhoudt, probeer dan een ander stopcontact.

Hoe sluit ik de soundbar aan op mijn tv via HDMI ARC?

Gebruik een HDMI-kabel om de HDMI (ARC)-poort van de soundbar te verbinden met de HDMI IN (ARC)-poort van de tv. Schakel beide apparaten in en selecteer de bron 'TV ARC' op de soundbar. Zorg ervoor dat HDMI-CEC is ingeschakeld in de tv-instellingen.

Het geluid van de soundbar valt af en toe uit via Bluetooth. Waarom?

Dit kan te wijten zijn aan een te grote afstand tussen de apparaten of aan interferentie. Breng het Bluetooth-apparaat dichter bij de soundbar (binnen 10 m). Vermijd obstakels zoals dikke muren en apparaten die golven uitzenden (magnetron, Wi-Fi-routers). Controleer ook of de batterij van het apparaat voldoende is opgeladen.

De afstandsbediening werkt niet. Hoe repareer ik deze?

Richt de afstandsbediening rechtstreeks op de soundbar op een maximale afstand van 7 m. Vervang de batterijen door nieuwe (type AAA). Als het probleem aanhoudt, controleer dan of er geen object de infraroodsensor op de soundbar blokkeert.

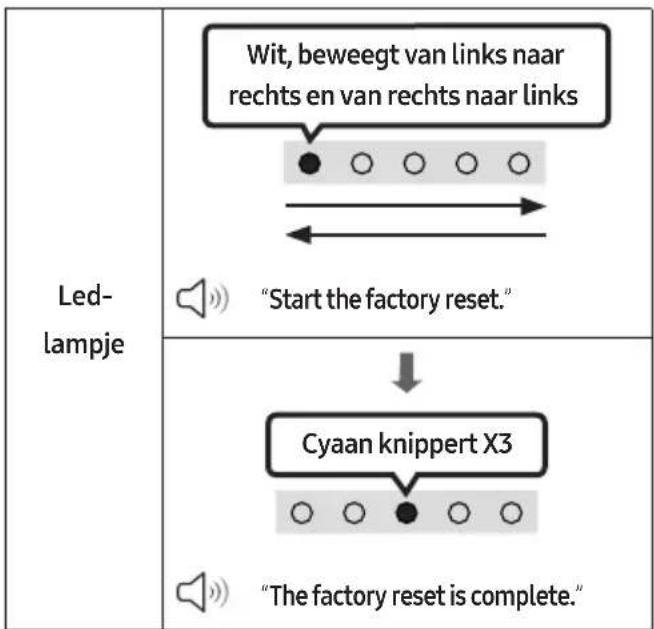

Hoe reset ik de soundbar naar de fabrieksinstellingen?

Schakel de soundbar in. Houd tegelijkertijd de Volume + en Volume - knoppen op het apparaat minimaal 5 seconden ingedrukt. Het LED-lampje knippert en het apparaat start opnieuw op. Alle instellingen worden gewist.

Kan ik twee Bluetooth-apparaten tegelijk verbinden?

Ja, de soundbar ondersteunt Bluetooth multi-verbinding. U kunt maximaal 2 apparaten tegelijk verbinden. Om deze functie in te schakelen, zorg ervoor dat de multi-verbindingsmodus is ingeschakeld (standaard). Houd de PAIR-knop op de afstandsbediening 5 seconden ingedrukt terwijl de soundbar is uitgeschakeld om te schakelen.

Hoe werk ik de software van de soundbar bij?

Download de nieuwste firmwareversie van de Samsung-website (samsung.com) en plaats het bestand op een USB-stick geformatteerd als FAT32. Sluit de USB-stick aan op de USB-poort van de soundbar via een Micro-USB-adapter. Schakel de soundbar in en selecteer de USB-bron. De update start automatisch. Schakel het apparaat niet uit tijdens het proces.

De soundbar produceert geen geluid met de tv. Wat moet ik controleren?

Controleer of de soundbar is geselecteerd als audio-uitvoer in de tv-instellingen (menu Geluid > Geluidsuitvoer). Zorg ervoor dat de kabel (HDMI of optisch) goed is aangesloten. Als u HDMI gebruikt, bevestig dan dat de poorten ARC gemarkeerd zijn. Verhoog het volume van de soundbar en schakel de dempmodus uit.

Hoe stel ik de bas en hoge tonen in?

Gebruik de TONE CONTROL-knop op de afstandsbediening om de instellingen te openen. Gebruik de pijltjestoetsen Omhoog/Omlaag om te schakelen tussen 'Treble' (hoge tonen) en 'Bass' (bas), en stel het niveau in van -6 tot +6. Deze functie is beschikbaar in alle audiomodi behalve 'Standard'.

Welke geluidsmodi zijn beschikbaar en waarvoor dienen ze?

De geluidsmodi zijn: DTS Virtual:X (immersief 3D-geluid), Standard (origineel geluid), Music (natuurlijk geluid voor muziek), Game (stereoscopisch geluid voor games), Adaptive Sound (analyseert de inhoud en optimaliseert het geluid automatisch). Selecteer ze met de SOUND MODE-knop op de afstandsbediening.

GEBRUIKSAANWIJZING HWS56B SAMSUNG

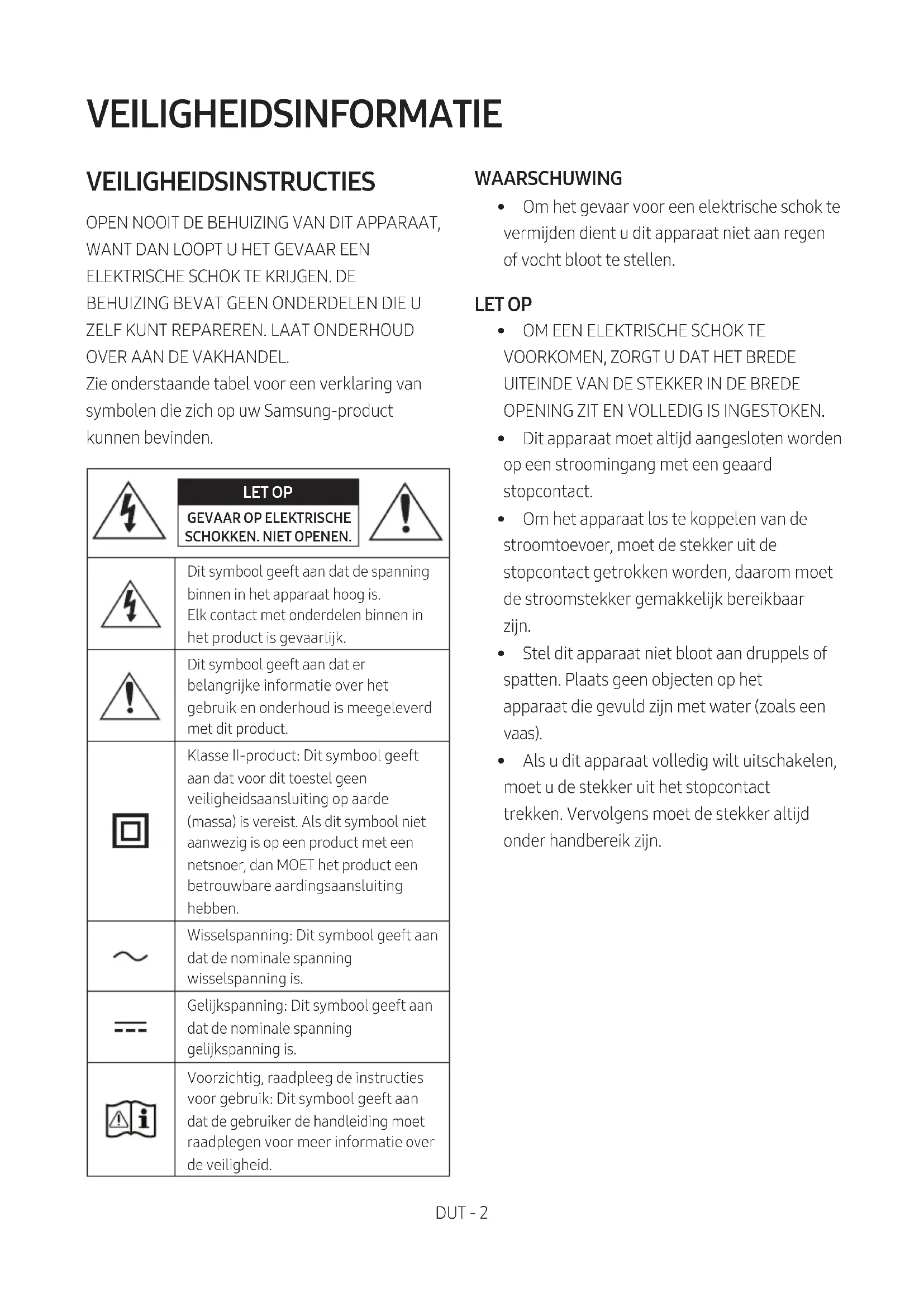

Zie onderstaande tabel voor een verklaring van symbolen die zich op uw Samsung-product kunnen bevinden.

	LET OPGEVAAR OP ELEKTRISCHE SCHOKKEN. NIET OPENEN.
	Dit symbool geeft aan dat de spanning binnen in het apparaat hoog is.Elk contact met onderdelen binnen in het product is gevaarlijk.
	Dit symbool geeft aan dat er belangrijke informatie over het gebruik en onderhoud is meegeleverd met dit product.
	Klasse II-product: Dit symbool geeft aan dat voor dit toestel geen veiligheidsaansluiting op aarde (massa) is vereist. Als dit symbool niet aanwezig is op een product met een netsnoer, dan MOET het product een betrouwbare aardingsaansluiting hebben.
	Wisselspanning: Dit symbool geeft aan dat de nominale spanning wisselspanning is.
	Gelijkspanning: Dit symbool geeft aan dat de nominale spanning gelijkspanning is.
	Voorzichtig, raadpleeg de instructies voor gebruik: Dit symbool geeft aan dat de gebruiker de handleiding moet raadplegen voor meer informatie over de veiligheid.

LET OP

WAARSCHUWING

- Om het gevaar voor een elektrische schok te vermijden dient u dit apparaat niet aan regen of vocht bloot te stellen.

LET OP

• OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN, ZORGT U DAT HET BREDE UITEINDE VAN DE STEKKER IN DE BREDE OPENING ZIT EN VOLLEDIG IS INGESTOKEN.
- Dit apparaat moet altijd aangesloten worden op een stroomingang met een geaard stopcontact.
- Om het apparaat los te koppelen van de stroomtoevoer, moet de stekker uit de stopcontact getrokken worden, daarom moet de stroomstekker gemakkelijk bereikbaar zijn.
- Stel dit apparaat niet bloot aan druppels of spatten. Plaats geen objecten op het apparaat die gevuld zijn met water (zoals een vaas).
- Als u dit apparaat volledig wilt uitschakelen, moet u de stekker uit het stopcontact trekken. Vervolgens moet de stekker altijd onder handbereik zijn.

VOORZORGSMAATREGELEN

1. Zorg ervoor dat de wisselstroomvoorziening in uw huis voldoet aan de stroomvereisten die zijn vermeld op het identificatie-etiket op de onderkant van het product. Plaats de speler horizontaal op een geschikte ondergrond (meubelstuk) met genoeg ruimte er omheen voor ventilatie 7 -10 cm. Zorg dat de ventilatieopeningen niet worden geblokkeerd. Plaats het apparaat niet op versterkers of andere apparaten die warm kunnen worden. Dit apparaat is bedoeld voor continu gebruik. Om het toestel volledig uit te schakelen, trekt u de stekker uit het stopcontact. Haal de stekker van het toestel uit het stopcontact als u het een lange tijd niet gaat gebruiken.
2. Haal bij onweer de stekker uit het stopcontact. Bliksem kan spanningspieken veroorzaken waardoor het apparaat beschadigd kan raken.
3. Stel het apparaat niet bloot aan direct zonlicht of andere warmtebronnen. Dit kan oververhitting veroorzaken en ertoe leiden dat het apparaat niet goed functioneert.

4. Bescherm het product tegen vocht (bijv. vazen) en overmatige warmte (bijv. een open haard) of tegen apparatuur die sterke magnetische of elektrische velden veroorzaakt. Haal de stekker uit het stopcontact wanneer het apparaat niet goed functioneert. Dit product is niet bedoeld voor industrieel gebruik. Dit product is uitsluitend bestemd voor particulier gebruik. Wanneer het product of een schijf bij een lage temperatuur wordt bewaard, kan condensatie optreden. Als u het apparaat in de winter verplaatst, wacht u ongeveer 2 uur totdat het apparaat weer op kamertemperatuur is voordat u deze gaat gebruiken.

5. De batterijen die in dit product worden gebruikt, bevatten chemicaliën die schadelijk zijn voor het milieu. Gooi batterijen niet met het gewone huisvuil weg. Werp de batterijen niet in het vuur. De batterijen mogen niet worden kortgesloten, gedemonteerd of oververhit. LET OP: Bij incorrecte plaatsing van de batterijen bestaat ontploffingsgevaar. Vervang batterijen alleen door andere van hetzelfde type.

INHOUD

01 De componenten controleren 6

02 Productoverzicht 7

Voorste paneel/Bovenpaneel van de Soundbar 7

Onderpaneel van de Soundbar 8

03 De afstandsbediening gebruiken 9

Batterijen plaatsen vóór het gebruik van de afstandsbediening (AAA-batterijen X 2) ____ 9

Hoe de afstandsbediening gebruiken ____ 9

De verborgen knoppen gebruiken (knoppen met meer dan een functie) ____ 14

Uitvoerspecificaties voor de verschillende geluidseffecten ____ 14

Het volume van de Soundbar wijzigen met de afstandsbediening van de tv ____ 15

04 De Soundbar aansluiten 16

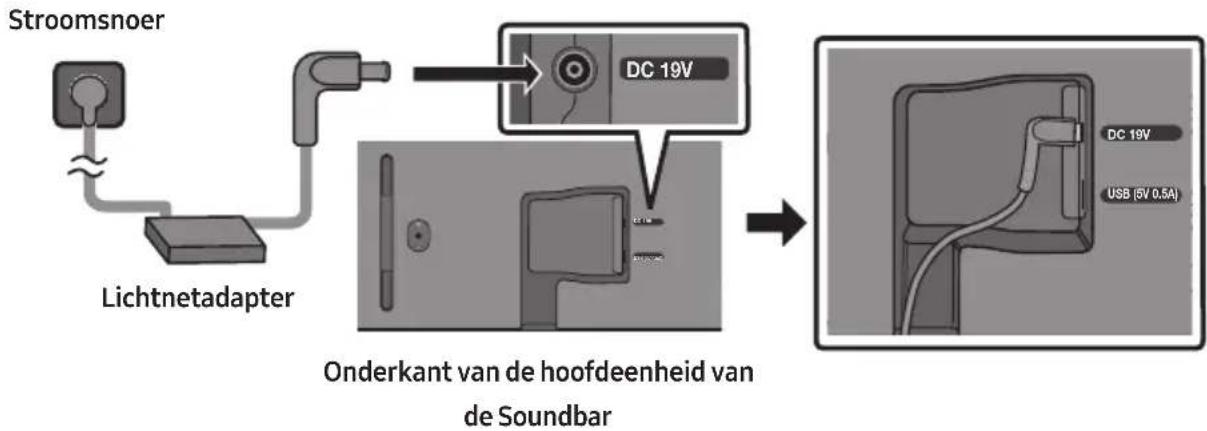

De elektriciteit aansluiten ____ 16

De Samsung Wireless Rear Kit en Subwoofer met uw Soundbar verbinden ____ 16

05 Een bedrade verbinding naar de tv gebruiken 17

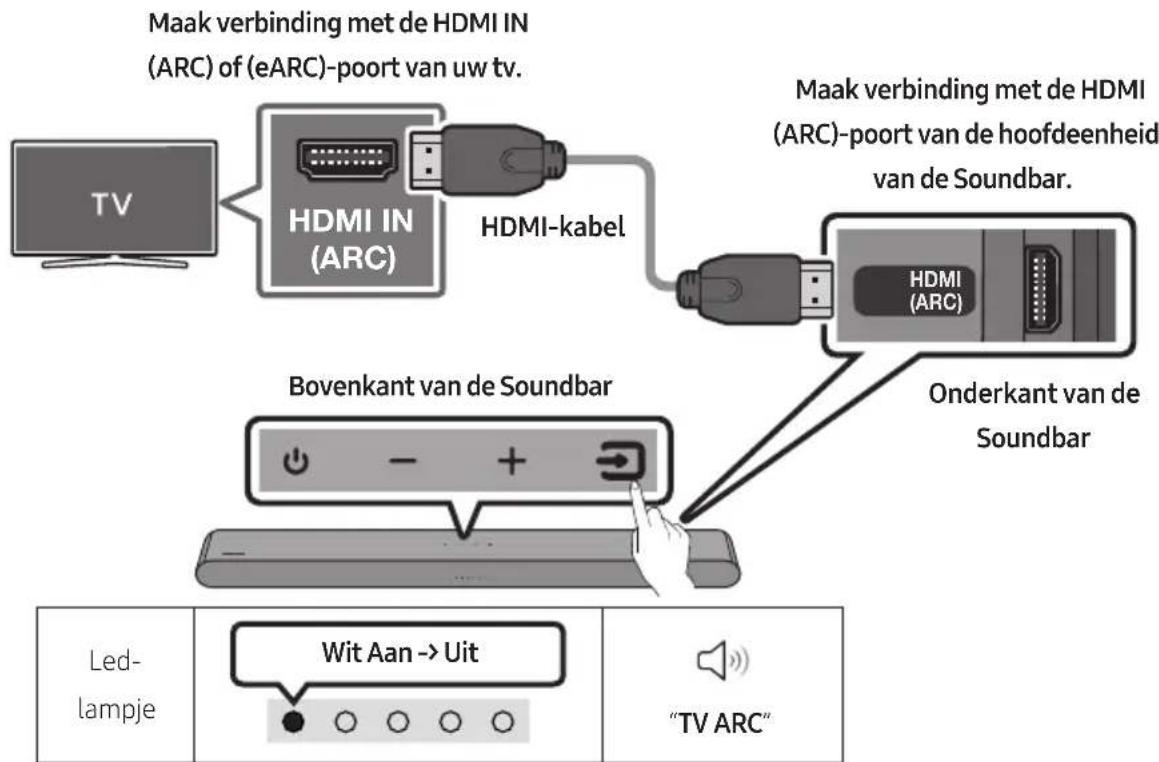

Methode 1. Verbinden met een HDMI ____ 17

Methode 2. Verbinden met een optische kabel ____ 19

06 Een draadloze verbinding naar de tv gebruiken 21

Verbinden via Bluetooth 21

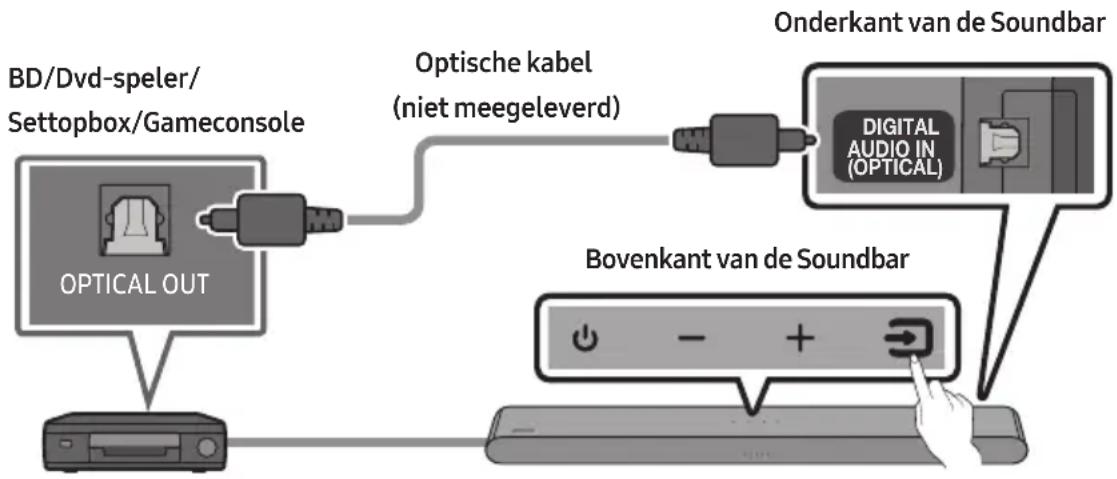

07 Een extern apparaat verbinden 23

Verbinden met een optische kabel ____ 23

08 Een USB-opslagapparaat aansluiten 24

09 Een mobiel apparaat verbinden 26

Verbinden via Bluetooth 26

Tap Sound gebruiken ____ 31

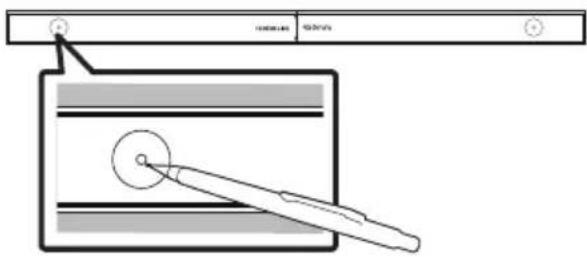

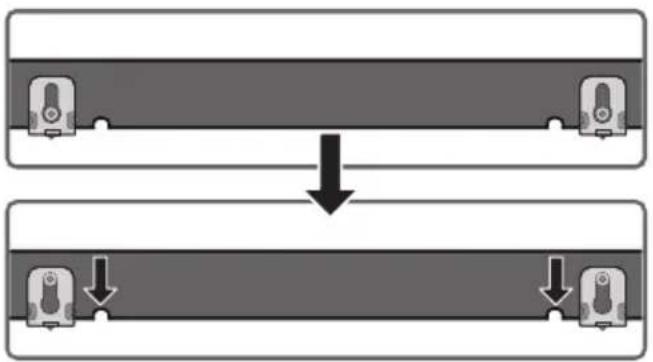

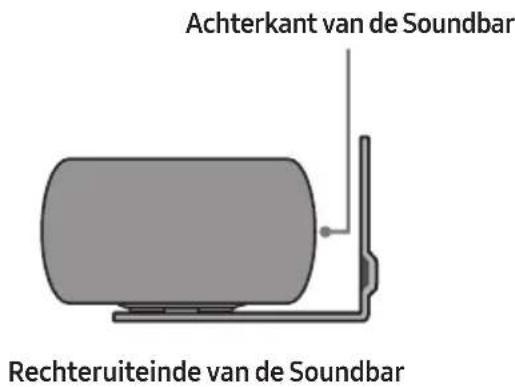

10 De wandmontage installeren 32

Voorzorgsmaatregelen bij de installatie ____ 32

Componenten voor wandmontage ____ 32

11 De Soundbar installeren voor de tv 34

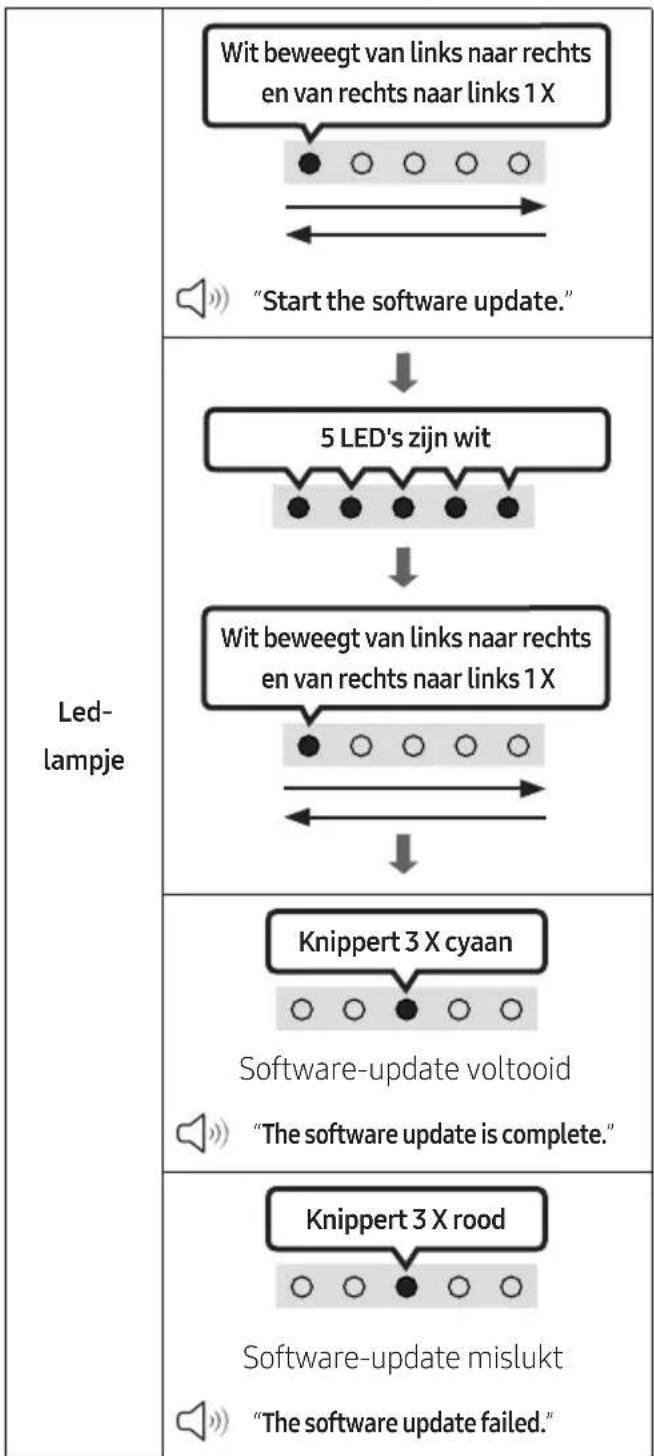

12 Software-update 35

Reset 36

13 Probleemoplossing 37

14 Licentie 38

15 Kennisgeving Open Source-Licentie 39

16 Belangrijke Opmerking over Service 39

17 Specificaties en Handleiding 40

Specificaties 40

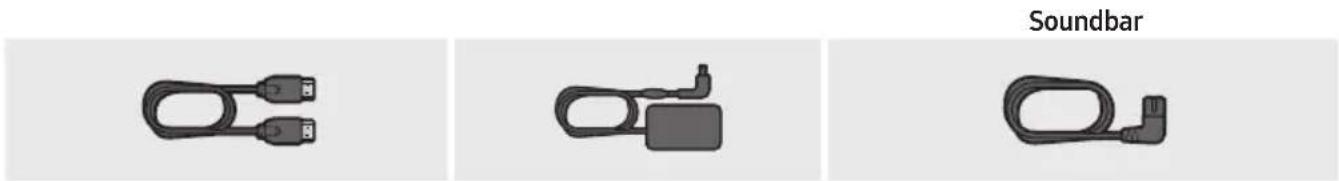

01 DE COMPONENTEN CONTROLEREN

Hoofdeenheid van de Soundbar Afstandsbediening/batterijen van de

• Voor meer informatie over de stroomvoorziening en het stroomverbruik, raadpleeg het etiket op het product. (Etiket: onderkant van de hoofdeenheid van de Soundbar)
• Om extra componenten of optionele kabels te kopen, neemt u contact op met een servicecentrum van Samsung of de klantenservice van Samsung.
• Meer informatie over de wandmontage vindt u op pagina 32.
• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Het uiterlijk van de accessoires kan enigszins afwijken van de bovenstaande afbeeldingen.

02 PRODUCTOVERZICHT

Voorste paneel/Bovenpaneel van de Soundbar

2 4 3 Bovenpaneel 1

1	Led-lampje	Het led-lampje knippert, brandt of verandert van kleur, afhankelijk van de huidige modus of status van de Soundbar. De kleur van het led-lampje en het aantal lampen geven de actieve modus aan zoals hieronder beschreven.
		Witte led	Witte led	Veelkleurige led	[XWSA]Witte led	Witte led
		De veelkleurige led wisselt tussen Wit, Cyaan, Groen, Rood, Geel, Oranje, Paars en Blauw afhankelijk van de modus of status.
2	Stroom Hiermee schakelt u de stroom in en uit.
3	Volume Hiermee past u het volume aan.

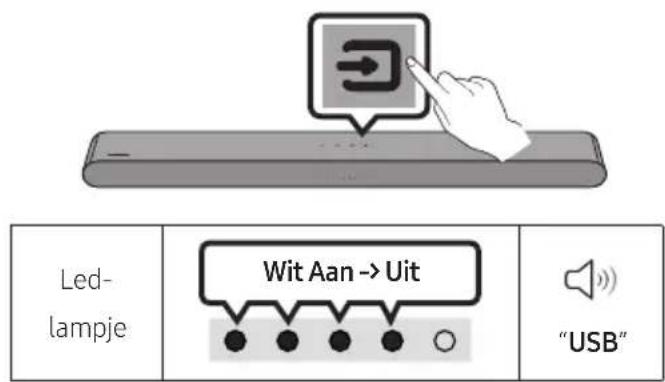

4	Bron	Drukt op de (Bron)-knop om de modus te wijzigen. Telkens als u de modus wijzigt, licht de led wit op en schakelt vervolgens uit.
		Led-lampje
			“Digital Audio In” of “TV ARC”	“Bluetooth” “USB”

• Wanneer u het netsnoer aansluit, kunt u de aan/uit-knop binnen 4 tot 6 seconden daarna gebruiken.
• Wanneer u dit apparaat inschakelt, duurt het 4 tot 5 seconden voordat het geluid maakt.
• Als u geluiden van zowel de tv als de Soundbar hoort, gaat u naar het menu Instellingen voor de tv-audio en wijzigt u de tv-luidspreker in Ext. luidspreker.

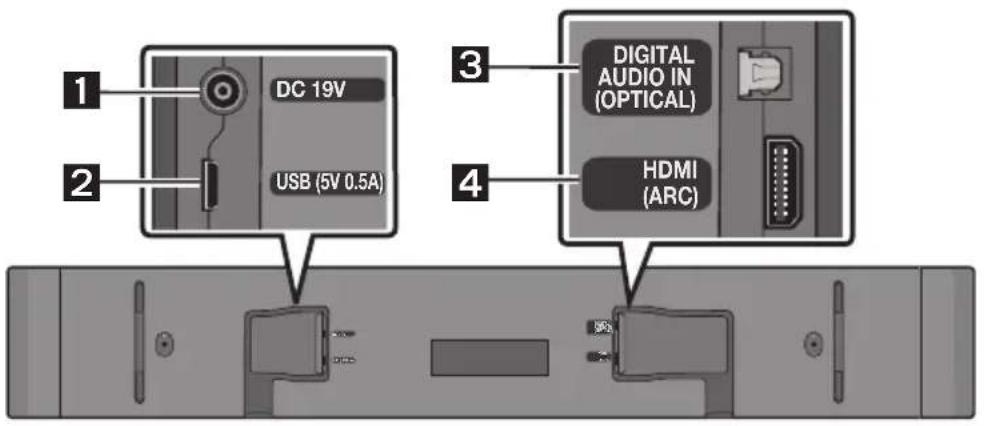

Onderpaneel van de Soundbar

1 DC 19V USB (5V 0.5A) 2 3 DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) 4

1	DC 19V (Voeding in)Sluit aan op de stroomadapter.
2	USB (5V 0.5A)Sluit hier een USB-apparaat aan om muziekbestanden op het USB-apparaat af te spelen via de Soundbar.
3	DIGITAL AUDIO IN (OPTICAL)Sluit aan op de digitale (optische) uitgang van een extern apparaat.
4	HDMI (ARC)Sluit aan op de HDMI (ARC)-aansluiting van een tv.

• Als u de stroomkabel van de lichtnetadapter uit het stopcontact wilt halen, trek dan aan de stekker. Trek niet aan de kabel.
• Sluit dit apparaat of andere componenten pas aan op een stopcontact nadat alle componenten op elkaar zijn aangesloten.

03 DE AFSTANDSBEDIENING GEBRUIKEN

Batterijen plaatsen vóór het gebruik van de afstandsbediening (AAA-batterijen X 2)

Schuif de achterklep in de richting van de pijl tot deze volledig is verwijderd. Plaats 2 AAA-batterijen (1,5 V) op de juiste manier zodat hun polariteit correct is. Schuif de achterklep terug op zijn plaats.

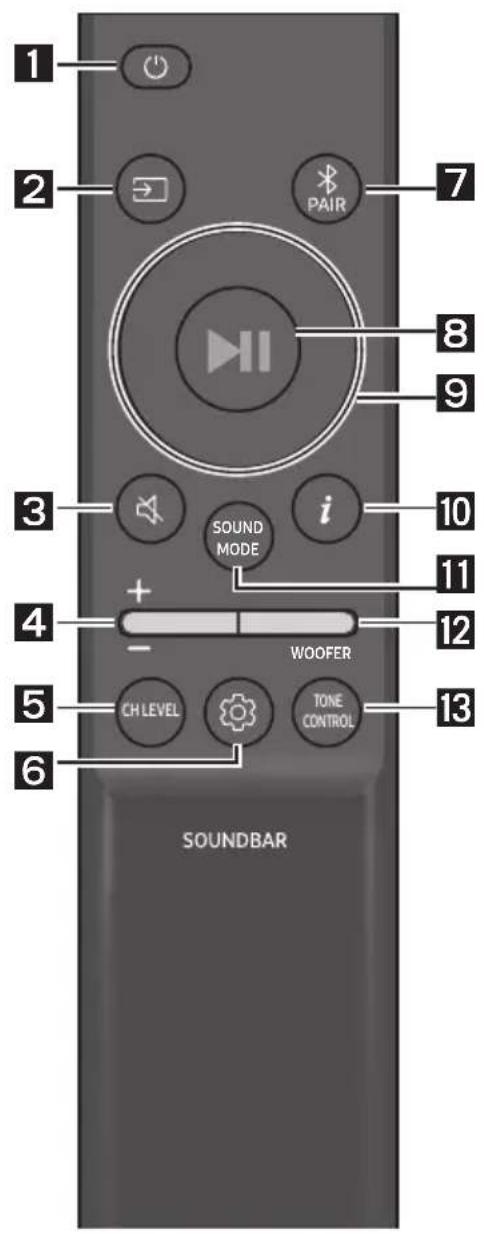

Hoe de afstandsbediening gebruiken

1 2 PAIR 7 8 9 3 i 10 11 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1

Stroom

Hiermee schakelt u de Soundbar in en uit.

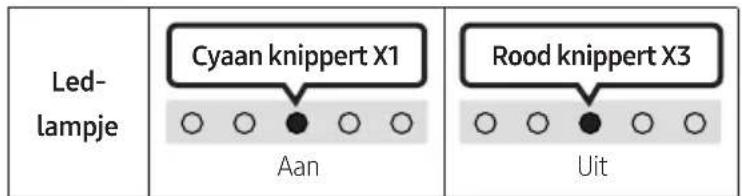

Led- lampje Cyaan knippert X1 Aan Rood knippert X3 Uit

- Functie Auto Power Down

Het toestel wordt automatisch uitgeschakeld in de volgende situaties:

- In "Digital Audio In" of "TV ARC" / "Bluetooth" / "USB" als er gedurende 20 minuten geen audiosignaal is.

2

→ (Bron)

Druk hierop om een met de Soundbar verbonden bron te selecteren.

3

(Geluid dempen)

Druk op de geluid dempen)-knop om het geluid te dempen. Druk opnieuw op de knop om het geluid niet meer te dempen.

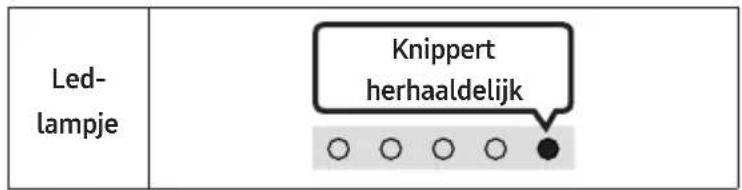

Led- lampje Knippert herhaaldelijk ○ ○ ○ ○ ●

Volume

Druk op de knop omhoog of omlaag om het volume te regelen.

Led-lampje

Volume omhoog

Volume omlaag

CH LEVEL

Door op de knop te drukken kunt u het volume van elke luidspreker aanpassen.

Led-lampje
	“Centre Level”

- Als de luidsprekers achter (afzonderlijk verkrijgbaar) zijn aangesloten, wordt de instelling "Rear Level" ondersteund. Gebruik de knoppen Omhoog/Omlaag om het volume van de "Rear Level" in te stellen tussen -6 en +6.

(Geluidsregeling)

Door op de knop te drukken kunt u de audiofunctie instellen. Het gewenste item kan worden aangepast met de knoppen Omhoog/Omlaag. Telkens als de modus wijzigt, knippert de veelkleurige led wit.

Led-lampje
	“Sync”→“Night mode”→“Voice enhancement”

- Als de video op de tv en audio van de Soundbar niet zijn gesynchroniseerd, selecteert u "Sync" in de geluidsregeling en vervolgens stelt u de geluidsvertraging in tussen 0 en 300 met de knoppen Omhoog/Omlaag. (Niet beschikbaar in "USB"- of "Bluetooth"-modus.)

• "Sync" wordt slechts voor enkele functies ondersteund.
• "Night mode" en "Voice enhancement" worden niet ondersteund in de geluidsmodus "DTS Virtual:X".
• "Night mode" is geoptimaliseerd om 's avonds te kijken waarbij de instellingen zijn aangepast om het volume te verminderen maar de dialogen goed te kunnen horen.
• Met "Voice enhancement" kunt u beter luisteren naar gesproken dialogen in films en op tv.

	7-bands EQ
	Houd de knop (geluidsregeling) ongeveer5 seconden ingedrukt.	Het gebruiken van de knoppen Links/Rechts en elkeknop kan worden ingesteld tussen -6 en +6.
	"150Hz"	"150Hz" → "300Hz" → "600Hz" → "1.2kHz" →"2.5kHz" → "5kHz" → "10kHz"
7	Bluetooth PAIRSchakel de Soundbar naar de Bluetooth-koppelingsmodus.Wanneer u op de knop drukt, wijzigt de weergave van de led zoals hieronder getoond.Tot de koppeling voltooid is, wijzigt de veelkleurige led achtereenvolgens als Rood → Groen → Blauw.
8	I (Afspelen / Pauzeren)U kunt muziek ook afspelen of pauzeren door op de knop te drukken in "USB"-modus.
9	nhoog/Omlaag/Links/RechtsDruk op Omhoog/Omlaag/Links/Rechts op de knop om functies te selecteren of in te stellen.HerhalenOm de herhaalfunctie in "USB"-modus te gebruiken, drukt u op de Omhoog-knop.Muziek overslaanDruk op de Rechts-knop als u het volgende muziekbestand wilt selecteren.Druk op de Links-knop als u het vorige muziekbestand wilt selecteren.ID SETHoud de knop Omhoog gedurende 5 seconden ingedrukt om de ID SET te voltooien (bij het verbinden met een draadloze subwoofer of draadloze luidsprekers achter).
10	i (Info)Als u deze knop indrukt, verschijnt er informatie over elke modus. (Zie pagina 7.)

11

SOUND MODE

Door op de knop te drukken kunt u de gewenste audiomodus selecteren. Telkens als de modus wijzigt, knippert de veelkleurige led wit. (De geluidsmodus kan per tv-model verschillen.)

Meeslepend 3D-geluid vanaf elke inhoud.

- Standard

Voert het originele geluid uit.

- Music

Biedt een natuurlijker en ruimtevullend geluid voor muziek.

- Game

Biedt stereoscopisch geluid voor levensechte actie tijdens het gamen.

- Adaptive Sound

Analyseert de inhoud in realtime en biedt automatisch het optimale geluidsveld op basis van de kenmerken van de inhoud.

- Bluetooth Power aan/uit

Deze functie schakelt de Soundbar automatisch in wanneer hij een verbindingsverzoek ontvangt van een eerder verbonden tv of Bluetooth-apparaat. De instelling is standaard Aan.

- Houd de SOUND MODE-knop gedurende meer dan 5 seconden ingedrukt om de functie Bluetooth Power uit te schakelen.

• DRC (Dynamic Range Control) aan/uit

Hiermee kunt u het dynamische bereik voor het geluid instellen op Dolby Digital-nummers. Houd de knop SOUND MODE langer dan 5 seconden ingedrukt terwijl de Soundbar is uitgeschakeld om DRC (Dynamic Range Control) in of uit te schakelen. Als de DRC is ingeschakeld, wordt hard geluid verminderd. (Het geluid kan worden vervormd.)

SOUND MODE-knop Led-lampje
	Aan (standaard)	Uit
DRC aan/uit	Schakelaar Aan → Uit

12
NIVEAU WOOFER (BAS)

PROOFER CH LEVEL TOP GEAR + -

SOLD MODE PROOFER CHA LEVEL

Als de subwoofer is aangesloten, druk op de knop omhoog of omlaag om het niveau van de woofer in te stellen op -12 of tussen -6 en +6. Als de subwoofer niet is aangesloten, druk op de knop omhoog of omlaag om het basniveau in te stellen tussen -6 en +6. Om het volume van de woofer (bas) in te stellen op 0 (standaard), druk op de knop (als de Soundbar is aangesloten op een draadloze subwoofer (afzonderlijk verkrijgbaar)).

13

TONE CONTROL

Door op de knop te drukken kunt u het volume van de hoge of lage tonen aanpassen. Het gewenste item kan worden aangepast met de knoppen Omhoog/Omlaag. (Deze functie is beschikbaar in alle geluidsmodi behalve in de modus "Standard".)

De verborgen knoppen gebruiken (knoppen met meer dan een functie)

Verborgen knop		Referentiepagina
Knop op afstandsbediening Functie
WOOFER (Omhoog)	Afstandsbediening tv aan/uit	Pagina 15
Links TV Auto connect	aan/uit Pagina 22
Omhoog ID SET Pagina	11
(WOC) (Geluidsregeling)	7-bands EQ Pagina 11
SOUND MODE	DRC aan/uit Pagina 12
	Bluetooth Power aan/uit Pagina 12
*PAIR	Bluetooth-multiverbinding aan/uit Pagina 29

Uitvoerspecificaties voor de verschillende geluidseffecten

Effect Invoer		Uitvoer
		Alleen met Soundbar Alleen met subwoofer		Met subwoofer & kit met draadloze achterluidspreker
DTS Virtual:X	2.0 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen
	5.1 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen
Standard	2.0 kanalen	2.0 kanalen	2.1 kanalen	2.1 kanalen
	5.1 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen
Music	2.0 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen
	5.1 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen
Game	2.0 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen
	5.1 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen
Adaptive Sound	2.0 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen
	5.1 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen

- De draadloze achterluidsprekerkit en subwoofer van Samsung is afzonderlijk verkrijgbaar. Om een kit of de subwoofer aan te schaffen, neemt u contact op met de leverancier waarbij u de Soundbar hebt gekocht.

Het volume van de Soundbar wijzigen met de afstandsbediening van de tv

Wijzig het volume van de Soundbar met de afstandsbediening van de tv.

• Deze functie kan alleen worden gebruikt met IR-afstandsbedieningen. Bluetooth-afstandsbedieningen (afstandsbedieningen die moeten worden gekoppeld) worden niet ondersteund.
• Zet de tv-luidspreker op Ext. luidspreker om deze functie te gebruiken.
• Fabrikanten ondersteunen deze functie: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Afstandsbediening tv aan/uit

1. Zet de Soundbar uit.
2. Druk gedurende 5 seconden op de knop WOOFER.

Elke keer dat u gedurende 5 seconden op de knop WOOFER drukt, schakelt de modus om in deze volgorde: "Off-TV Remote" (standaardmodus), "Samsung-TV Remote", "All-TV Remote".

De status van het indicatielampje verandert elke keer dat de modus wordt gewijzigd, zoals hieronder weergegeven.

Knop op afstandsbediening Led-lampje Status
		“Off-TV Remote”(Standaardmodus)
		“Samsung-TV Remote”
		“All-TV Remote”

04 DE SOUNDBAR AANSLUITEN

De elektriciteit aansluiten

Gebruik de stroomcomponenten om de Soundbar op een stopcontact aan te sluiten in deze volgorde:

• Meer informatie over de vereiste elektriciteit en het stroomverbruik vindt u op het etiket op het product. (Etiket: onderkant van de hoofdeenheid van de Soundbar)
• Sluit eerst het netsnoer aan op de lichtnetadapter. Sluit de lichtnetadapter (met het netsnoer) aan op de Soundbar.
• Sluit het netsnoer aan op een stopcontact.

OPMERKINGEN

• Als u de stroomkabel uit het stopcontact haalt en er opnieuw insteekt wanneer het product ingeschakeld is, wordt de Soundbar automatisch ingeschakeld.
• Zorg ervoor dat de lichtnetadapter plat op een tafel of op de vloer liegt. Als u de lichtnetadapter zo plaatst dat deze met de ingang voor het netsnoer naar boven hangt, kunnen water of andere vreemde stoffen in de adapter terechtkomen waardoor de adapter niet meer naar behoren gaat werken.

De Samsung Wireless Rear Kit en Subwoofer met uw Soundbar verbinden

Breid uit naar echt draadloos surround-geluid door de draadloze set voor luidspreker achter van Samsung (SWA-9100S, afzonderlijk verkrijgbaar) en de draadloze subwoofer (SWA-W510, apart verkrijgbaar) aan te sluiten op uw Soundbar.

Raadpleeg de handleiding van de Samsung draadloze set voor luidspreker achter en de draadloze subwoofer voor uitgebreide informatie over verbindingen.

05 EEN BEDRADE VERBINDING NAAR DE TV GEBRUIKEN

Methode 1. Verbinden met een HDMI

LET OP

• Wanneer zowel de HDMI-kabel als de optische kabel zijn aangesloten, wordt eerst het HDMI-signaal ontvangen.
• Om de HDMI-kabel te verbinden tussen de tv en de Soundbar, moet u ervoor zorgen de met ARC gemarkeerde aansluitingen te verbinden. Anders wordt het tv-geluid mogelijk niet uitgevoerd.
• De aanbevolen kabel is High Speed HDMI Cable with Ethernet.

De tv verbinden die HDMI ARC (Audio Return Channel) ondersteunt

1. Als de Soundbar en tv uitgeschakeld zijn, sluit dan de HDMI-kabel aan zoals getoond in de afbeelding.
2. Schakel de Soundbar en tv in.

3. Het tv-geluid wordt uitgezonden vanaf de Soundbar.

4. Wanneer het tv-geluid niet wordt uitgevoerd, drukt u op de knop (Bron) op de bovenkant van de Soundbar of op de afstandsbediening, om de modus "Digital Audio In" te selecteren.

5. Controleer de HDMI-kabelverbinding opnieuw als het geluid niet wordt uitgevoerd.
6. Gebruik de volumeknoppen op de afstandsbediening van de tv om het volume van de Soundbar te wijzigen.

OPMERKINGEN

• Wanneer u de tv die HDMI ARC (Audio Return Channel) ondersteunt met de HDMI-kabel aansluit op de Soundbar, kunt u de digitale video- en audiogegevens doorsturen zonder een afzonderlijke optische kabel aan te sluiten.
• We bevelen u aan om indien mogelijk een kernloze HDMI-kabel te gebruiken. Als u een HDMI-kabel met kern gebruikt, gebruik er dan een met een diameter van minder dan 14 mm.
• Deze functie is niet beschikbaar als de HDMI-kabel ARC niet ondersteunt.
• Wanneer de audio in een uitzending gecodeerd is in Dolby Digital en de "Formaat van digitale geluidsuitvoer" op uw tv op PCM is ingesteld, raden we aan om de instelling in Dolby Digital te wijzigen. Wanneer de instelling op de tv is gewijzigd, zult u genieten van een betere geluidskwaliteit. (Het tv-menu kan andere woorden gebruiken voor Dolby Digital en PCM, afhankelijk van de tv-fabrikant.)

Methode 2. Verbinden met een optische kabel

Controlelijst vóór aansluiting

• Wanneer zowel de HDMI-kabel als de optische kabel zijn aangesloten, wordt eerst het HDMI-signaal ontvangen.
• Wanneer u een optische kabel gebruikt en de aansluitingen klepjes hebben, verwijder de klepjes dan eerst.

1. Als de tv en Soundbar uitgeschakeld zijn, sluit dan de DIGITAL AUDIO IN (OPTICAL)-poort op de Soundbar en de OPTICAL-uitvoerpoort op de tv aan met de optische kabel (niet meegeleverd), zoals op de afbeelding getoond.
2. Schakel de Soundbar en tv in.
3. Druk op de knop ➞ (Bron) op het bovenpaneel of op de afstandsbediening en selecteer vervolgens de knop "Digital Audio In"-modus.
4. Het tv-geluid wordt uitgezonden vanaf de Soundbar.

De functie Q-Symphony gebruiken

Voor Q-Symphony synchroniseert de Soundbar met een Samsung-tv om geluid via twee apparaten uit te voeren voor een optimaal surroundeffect. Wanneer de Soundbar is aangesloten, verschijnt het menu "TV+Soundbar" onder het menu Geluidsuitvoer van de tv. Selecteer het overeenstemmende menu.

Tv-menu HDMI-kabel OF Optische kabel (niet meegeleverd) Led- lampje Wit Aan -> Uit "Digital Audio In"

- Voorbeeld tv-menu: TV + [AV] Soundbar Naam serie (HDMI)

OPMERKINGEN

• Het kan werken met de codec die wordt ondersteund door de tv.
• Deze functie wordt alleen ondersteund wanneer de HDMI-kabel of Optische kabel (niet meegeleverd) is aangesloten.
• Het weergegeven bericht kan per tv-model verschillen.
• Deze functie is beschikbaar op sommige Samsung-tv's en sommige Soundbar-modellen.

06 EEN DRAADLOZE VERBINDING NAAR DE TV GEBRUIKEN

Verbinden via Bluetooth

Wanneer een Samsung-tv met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

• Er kan slechts één Samsung-tv tegelijkertijd worden aangesloten.
• Een Samsung-tv die Bluetooth ondersteunt, kan worden aangesloten.
  Controleer de specificaties van uw tv.

TV

De eerste verbinding

1. Druk op de knop ✝ PAIR op de afstandsbediening van de Soundbar of druk op de knop 📄 (Bron) op de bovenkant van de Soundbar om naar de "Bluetooth"-modus te gaan..

Knop voor Bluetooth koppelen Led-lampje
OFIn de "Bluetooth"-modus	• Tot de koppeling voltooid is, wijzigt de veelkleurige led achtereenvolgens als Rood → Groen → Blauw.
	"Ready to connect via Bluetooth."

1. Selecteer Bluetooth-modus op de Samsung-tv. (vb. Start (♡) → Menu → Instellingen (💡) → Alle instellingen (💡) → Geluidsuitvoer → Lijst met Bluetooth-luidsprekers → [AV] Soundbar S5B-Series (Bluetooth))

2. Selecteer "[AV] Soundbar S5B-Series" in de lijst op het scherm van de tv. Een beschikbare Soundbar wordt met "Koppelen vereist" of "Gekoppeld" op de lijst met Bluetooth-apparaten van de tv vermeld. Om de Samsung-tv met de Soundbar te verbinden, selecteert u het bericht en brengt u vervolgens een verbinding tot stand.

3. U hoort nu het geluid van de Samsung-tv via de Soundbar.

4. Als er een verbindingslog tussen de Soundbar en Samsung-tv is, wordt de Soundbar automatisch verbonden door zijn modus in "Bluetooth" te wijzigen.

Als het apparaat geen verbinding tot stand kan brengen

• Als er een bestaande Soundbar (vb. [AV] Soundbar S5B-Series) in de lijst van luidsprekers op de Samsung-tv staat, wis die dan.
• Herhaal vervolgens de stappen 1 tot en met 3.

De Soundbar van de Samsung-tv loskoppelen

Druk op de knop (Bron) op het bovenpaneel of op de afstandsbediening en selecteer een andere modus dan "Bluetooth".

- Loskoppelen duurt een tijdje omdat de Samsung-tv een respons van de Soundbar moet krijgen. (De vereiste tijd kan verschillen afhankelijk van het model van de Samsung-tv.)

TV Auto connect aan/uit

- Om de automatische Bluetooth-verbinding tussen de Soundbar en tv te annuleren, drukt u op de afstandsbediening gedurende 5 seconden op de knop Links in de status "Bluetooth Ready". (Schakelen tussen Aan → Uit)

Knop links Led-lampje
	Aan (standaard)	Uit
Bluetooth Ready	Schakelaar Aan → Uit

Opmerkingen over een Bluetooth-verbinding

• Plaats een nieuw apparaat binnen 1 m om een verbinding via Bluetooth-communicatie tot stand te brengen.
• Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in.
• In de Gereedstatus schakelt de Soundbar automatisch uit na 20 minuten.

• De Soundbar zoekt mogelijk niet naar Bluetooth of verbindt mogelijk niet correct in de volgende omstandigheden:

• Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt.

• Als diverse Bluetooth-apparaten gelijktijdig met de Soundbar zijn gekoppeld.
• Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of bij storingen.

- Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt u uit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, enz.

07 EEN EXTERN APPARAAT VERBINDEN

Verbinden met een optische kabel

Led- lampje

“Digital Audio In”

1. Als het externe apparaat en Soundbar uitgeschakeld zijn, sluit dan de DIGITAL AUDIO IN (OPTICAL)-poort op de Soundbar en de OPTICAL-uitvoerpoort op het externe apparaat aan met de optische kabel (niet meegeleverd), zoals op de afbeelding getoond.
2. Schakel de Soundbar en het externe apparaat in.
3. Selecteer de "Digital Audio In"-modus door op de knop (Bron) op het bovenpaneel of op de afstandsbediening te drukken.
4. Het geluid van het externe apparaat wordt uitgezonden vanaf de Soundbar.

08 EEN USB-OPSLAGAPPARAAT AANSLUITEN

U kunt muziekbestanden op USB-opslagapparaten afspelen via de Soundbar.

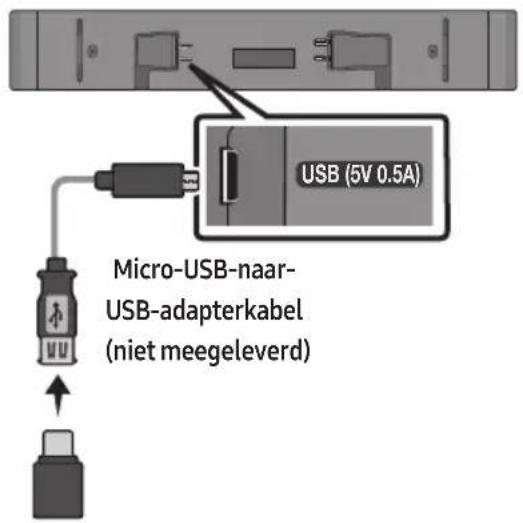

USB (5V 0.5A) Micro-USB-naar- USB-adapterkabel (niet meegeleverd)

1. Sluit de Soundbar aan met de USB-stick met de USB-adapterkabel hierboven.

- De Micro-USB-naar-USB-adapterkabel wordt afzonderlijk verkocht. Neem contact op met een Samsung servicecentrum of Samsung klantenservice om deze aan te schaffen.

1. Druk op de knop (Bron) op de bovenkant of op de afstandsbediening en selecteer vervolgens de "USB"-modus.

2. Speel muziekbestanden van het USB-opslagapparaat af via de Soundbar.

- De Soundbar wordt automatisch uitgeschakeld (Auto Power Down) als er gedurende meer dan 20 minuten geen USB-apparaat is verbonden.

Compatibiliteitslijst

Extensie Codec Samplingfrequentie Bitrate
*.mp3 MPEG 1 Layer2	16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 1 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 2 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 2.5 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
*.wma Wave_Format	MSAudio1 16kHz ~ 48kHz 56 ~ 128kbps
	Wave_Format_MSAudio2 16kHz ~ 48kHz 56 ~ 128kbps
*.aac	AAC	16kHz ~ 96kHz	48 ~ 320kbps
	AAC-LC	16kHz ~ 96kHz	128 ~ 192kbps5.1-kanaals 320 kbps
	HE-AAC	24kHz ~ 96kHz	48 ~ 64kbps5.1-kanaals 160 kbps
*.wav	-	16kHz ~ 48kHz	tot 3000 kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~ 500kbps

• Als er te veel mappen (ongeveer 200) en bestanden (ongeveer 2000) zijn opgeslagen op het USB-apparaat, kan het even duren voordat de Soundbar toegang heeft tot die bestanden en ze kan afspelen.
• De Soundbar ondersteunt alleen USB-apparaten met FAT16 (\~2GB)-, FAT32 (\~2TB)- of NTFS (\~2TB)-bestandssystemen.

09 EEN MOBIEL APPARAAT VERBINDEN

Verbinden via Bluetooth

Wanneer een mobiel apparaat met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

- Wanneer u een gekoppeld Bluetooth-apparaat verbindt met de uitgeschakelde Soundbar, wordt de Soundbar automatisch ingeschakeld.

Mobiel apparaat

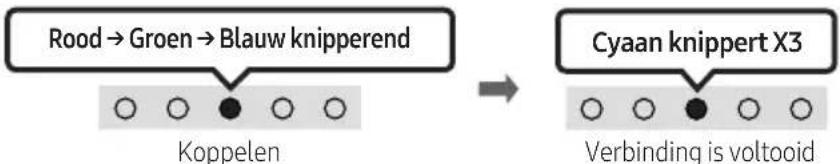

De eerste verbinding

• Zorg er bij het verbinden op een nieuw Bluetooth-apparaat voor dat het apparaat zich binnen een afstand van 1 m bevindt.
• Druk op de knop ✦ PAIR op de afstandsbediening van de Soundbar of druk op de knop 📄 (Bron) op de bovenkant van de Soundbar om naar de "Bluetooth"-modus te gaan..

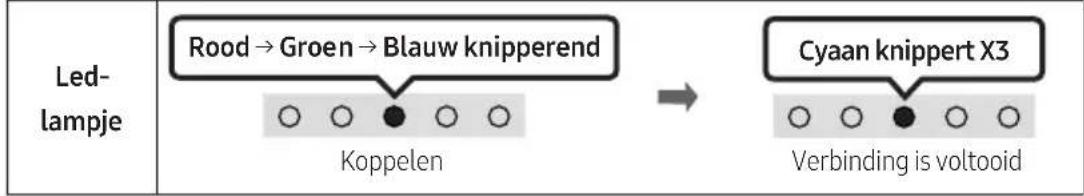

Knop voor Bluetooth koppelen Led-lampje
OF In de "Bluetooth"-modus	Rood → Groen → Blauw knipperend Koppelen → Cyaan knippert X3 Verbinding is voltooid • Tot de koppeling voltooid is, wijzigt de veelkleurige led achtereenvolgens als Rood → Groen → Blauw.
	"Ready to connect via Bluetooth."

1. Selecteer op uw apparaat "[AV] Samsung Soundbar S5B-Series" in de lijst die verschijnt.
2. Speel via de Soundbar muziekbestanden af vanaf het apparaat dat via Bluetooth verbonden is.

Als het apparaat geen verbinding kan maken

• Als er een bestaande Soundbar (bijv. "[AV] Samsung Soundbar S5B-Series") in de lijst van luidsprekers op het mobiele apparaat staat, wis die dan.
  • Herhaal vervolgens stappen 1 en 2.

Opmerkingen over een Bluetooth-verbinding

• Plaats een nieuw apparaat binnen 1 m om een verbinding via Bluetooth-communicatie tot stand te brengen.
• Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in.
• In de Gereedstatus schakelt de Soundbar automatisch uit na 20 minuten.

• De Soundbar zoekt mogelijk niet naar Bluetooth of verbindt mogelijk niet correct in de volgende omstandigheden:

• Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt.

• Als diverse Bluetooth-apparaten gelijktijdig met de Soundbar zijn gekoppeld.
• Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of bij storingen.

- Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt u uit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, enz.

• De Soundbar ondersteunt SBC-gegevens (44,1 kHz, 48 kHz).

- Maak alleen verbinding met een Bluetooth-apparaat dat de functie A2DP (AV) ondersteunt.

- U kunt de Soundbar niet verbinden met een Bluetooth-apparaat dat alleen de HF-functie (handsfree) ondersteunt.

- Wanneer u de Soundbar verbindt met een Bluetooth-apparaat, plaatst u ze zo dicht mogelijk bij elkaar.

- Hoe verder de Soundbar en het Bluetooth-apparaat van elkaar verwijderd zijn, hoe lager de geluidskwaliteit wordt. De Bluetooth-verbinding kan verbroken worden wanneer de apparaten zich buiten het effectieve bereik bevinden.

- De Bluetooth-verbinding werkt mogelijk niet naar behoren in gebieden met slechte ontvangst.

- Onder de volgende omstandigheden kan er ruis of storingen optreden in een Bluetooth-apparaat:

- Wanneer het lichaam in contact staat met de signaaltransceiver op het Bluetooth-apparaat of de Soundbar.

- In hoeken of wanneer er een obstakel in de buurt is, zoals een muur of scheidingswand, waar elektrische veranderingen kunnen optreden.

- Bij blootstelling aan radiostoringen door andere producten die op hetzelfde frequentiebereik werken, zoals medische apparatuur, magnetrons en draadloze LAN-apparaten.

- Obstakels zoals deuren en muren kunnen de geluidskwaliteit nog steeds beïnvloeden, zelfs wanneer de apparaten zich binnen het effectieve bereik bevinden.

- Let op: uw Soundbar kan niet worden gekoppeld met andere Bluetooth-apparaten terwijl u de Bluetooth-optie gebruikt.

- Dit draadloze apparaat kan elektrische interventie veroorzaken tijdens het gebruik.

Bluetooth Power aan/uit

Als de Bluetooth Power Aan-functie is ingeschakeld en de hoofdeenheid uit staat, wordt de hoofdeenheid automatisch ingeschakeld als een eerder gekoppeld Bluetooth-apparaat probeert om een koppeling met de Soundbar tot stand te brengen.

1. Houd de SOUND MODE-knop langer dan 5 seconden ingedrukt terwijl de Soundbar is ingeschakeld.
2. Het gekleurde indicatielampje op de Soundbar knippert "Cyaan".

SOUND MODE-knop Led-lampje
	Aan (standaard)	Uit
Bluetooth Power aan/uit	Schakelaar Aan → Uit

Het Bluetooth-apparaat loskoppelen van een Soundbar

U kunt de verbinding tussen het Bluetooth-apparaat en Soundbar verbreken. Raadpleeg de gebruiksaanwijzing van het Bluetooth-apparaat voor instructies.

• De verbinding met Soundbar wordt verbroken.
• Als de Soundbar is losgekoppeld van het Bluetooth-apparaat, knippert het gekleurde indicatielampje op de Soundbar drie keer "Rood".

De verbinding tussen de Soundbar en het Bluetooth-apparaat verbreken

Druk op de knop (Bron) op het bovenpaneel of op de afstandsbediening en selecteer een andere modus dan "Bluetooth".

- Loskoppelen duurt een tijdje omdat het Bluetooth-apparaat een respons van de Soundbar moet krijgen. (De loskoppeltijd kan verschillen, afhankelijk van het Bluetooth-apparaat).

Bluetooth-multiverbinding

De Soundbar kan met 2 Bluetooth-apparaten tegelijk worden verbonden.

TV Auto connect aan/uit

1. Houd de knop ✘ PAIR op de afstandsbediening langer dan 5 seconden ingedrukt terwijl de Soundbar is uitgeschakeld.
2. Het gekleurde indicatielampje op de Soundbar knippert "Cyaan".

Knop voor Bluetooth koppelen Led-lampje
Wanneer in stand-by-modus	Multiverbinding Aan (standaard)	Multiverbinding Uit

1. Verbind de Soundbar met maximaal twee Bluetooth-apparaten. (Zie pagina 26)

2. Speel muziek af vanaf een van de aangesloten Bluetooth-apparaten terwijl twee apparaten verbonden zijn.

3. Als er muziek wordt afgespeeld van Bluetooth-apparaat "B" terwijl muziek van apparaat "A" aan het afspelen is, wordt de muziek van apparaat "B" gestart en wordt de muziek die afspeelt van apparaat "A" automatisch gestopt/gepauzeerd.

4. In versies vóór AVRCP V1.4 kan de schakeltijd van het apparaat dat muziek afspeelt, vertraagd zijn.

Meerdere Bluetooth-koppelingen

Meerdere apparaten aan de Soundbar koppelen

1. Zet de Soundbar aan.
2. Alleen in "Bluetooth"-modus, houd de ➞ (Bron)-knop bovenop de Soundbar langer dan 5 seconden ingedrukt. De Soundbar gaat naar de modus "Bluetooth Pairing". Vervolgens schakelt u op het Bluetooth-apparaat de Bluetooth-functie in en selecteert u de Soundbar in de lijst met beschikbare apparaten. De Soundbar maakt automatisch verbinding met het Bluetooth-apparaat.
3. Een 2e Bluetooth-apparaat kan op dezelfde manier worden gekoppeld en verbonden met de Soundbar. Als u een 3e apparaat probeert te verbinden, verbreekt de Bluetooth-verbinding met een verbonden apparaat dat geen audio afspeelt. Dit apparaat is echter nog steeds gekoppeld aan de Soundbar.
4. Met dezelfde methode kunt u maximaal 8 Bluetooth-apparaten koppelen, maar alleen de laatste 2 apparaten blijven tegelijkertijd verbonden met de Soundbar.

OPMERKINGEN

• Verbind de Soundbar met maximaal twee Bluetooth-apparaten.
• Speel muziek af vanaf een van de aangesloten Bluetooth-apparaten terwijl twee apparaten verbonden zijn.
• Als er muziek wordt afgespeeld op Bluetooth-apparaat "B" terwijl er muziek op apparaat "A" aan het afspelen is, wordt de muziek van apparaat "B" gestart en wordt de muziek die afspeelt op apparaat "A" automatisch gestopt/gepauzeerd.
• In versies vóór AVRCP V1.4 kan de omschakeltijd van het apparaat dat muziek afspeelt, worden vertraagd.
• Het apparaat kan geschakeld worden door een melding of wekker op sommige apparaten.
• Sommige apparaten ondersteunen geen multiverbinding via Bluetooth.
• "Bluetooth Pairing"-modus stopt wanneer er niet binnen 3 minuten een apparaat wordt gekoppeld.
• Schakelen tussen apparaten kan op sommige apps ongeveer 7 seconden duren.
• Als u probeert een 3e Bluetooth-apparaat te verbinden, wordt de verbinding met apparaat A of B verbroken. (Een apparaat dat op dat moment niet aan het afspelen is, wordt losgekoppeld.)
• Er kunnen slechts 1 Samsung-tv of 2 Bluetooth-apparaten tegelijkertijd met de Soundbar verbonden zijn.
• De Soundbar wordt losgekoppeld van Bluetooth-apparaten als het een verbindingsverzoek ontvangt van een Samsung-tv.

Tap Sound gebruiken

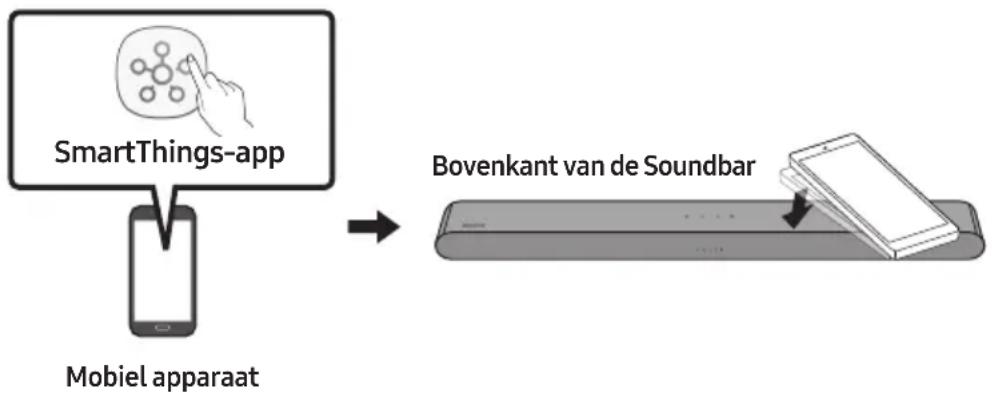

Tik met uw mobiele apparaat op de Soundbar om het geluid van uw mobiele apparaat af te spelen via de Soundbar.

• Afhankelijk van het mobiele apparaat wordt deze functie mogelijk niet ondersteund.
• Deze functie is alleen compatibel met mobiele Samsung-apparaten met Android 8.1 of nieuwer.

1. Schakel de functie Tap Sound in op uw mobiele apparaat.

2. Zie "De Tap Sound-functie inschakelen" hieronder voor meer informatie over hoe u de functie inschakelt.

3. Tik met het mobiele apparaat op de Soundbar. Selecteer "Nu starten" in het weergegeven berichtvenster. Via Bluetooth wordt een verbinding tot stand gebracht tussen het mobiele apparaat en de Soundbar.

4. Speel het geluid van uw mobiele apparaat af via de Soundbar.

5. Deze functie verbindt een mobiel apparaat via Bluetooth met de Soundbar door trillingen te detecteren die optreden wanneer het apparaat de Soundbar aanraakt.

6. Tik met uw mobiele apparaat niet op een scherpe hoek van de Soundbar. De Soundbar of uw mobiele apparaat kan bekrast of beschadigd raken.
7. Het wordt aanbevolen om een hoesje te gebruiken voor uw mobiele apparaat. Tik zacht op het brede gebied van het bovenste deel van de Soundbar, zonder te veel kracht te gebruiken.
8. Update de SmartThings-app naar de nieuwste versie om deze functie te gebruiken. Afhankelijk van het versie van de app wordt de functie mogelijk niet ondersteund.

De Tap Sound-functie inschakelen

Gebruik de SmartThings-app om de functie Tap View, Tap Sound in te schakelen.

1. Open de SmartThings-app op het mobiele apparaat.
2. Selecteer (≡→_) op het scherm van de SmartThings-app op het mobiele apparaat.
3. Stel "Tap View, Tap Sound" in op Aan zodat de functie werkt wanneer een mobiel apparaat in de buurt van de Soundbar komt.

OPMERKINGEN

• Wanneer het mobiele apparaat in de energiebesparende modus staat, werkt de functie Tap Sound niet.
• De functie TapSound werkt mogelijk niet als er apparaten in de buurt van de Soundbar zijn die radiostoring veroorzaken, zoals elektrische apparaten. Zorg ervoor dat apparaten die radiostoring kunnen veroorzaken op voldoende afstand van de Soundbar worden geplaatst.

10 DE

WANDMONTAGE INSTALLEREN

Voorzorgsmaatregelen bij de installatie

• Installeer uitsluitend op een verticale wand.

- Installeer niet op een plaats met hoge temperaturen en een hoge luchtvochtigheidsgraad.

- Controleer of de wand voldoende sterk is om het gewicht van het product te ondersteunen. Als dat niet het geval is, versterk de wand dan of kies een andere installatieplaats.

- Koop en gebruik de bevestigingsschroeven of verankeringen die geschikt zijn voor uw type wand (gipsplaat, ijzeren wand, hout enz.). Bevestig indien mogelijk de ondersteuningsschroeven in muurtapeinden.

- Koop wandmontageschroeven volgens het type en de dikte van de wand waarop u de Soundbar wilt monteren.

- Diameter: M5

- Lengte: 35 mm of langer aanbevolen.

- Sluit kabels van het toestel op externe apparaten aan voordat u de Soundbar aan de wand monteert.

- Zorg ervoor dat het toestel is uitgeschakeld en de stekker uit het stopcontact is voordat u het installeert. Anders kan dit leiden tot een elektrische schok.

Componenten voor wandmontage

Wandmontagegids

x2

x2

(M4 x L10)

Schroefhouder Schroef

Steun wandmontage

1. Plaats de Wandmontagegids tegen het wandoppervlak.

- De Wandmontagegids moet waterpas zijn.

- Als uw tv aan de wand gemonteerd is, installeer de Soundbar dan ten minste 5 cm onder de tv.

TV 5 cm of meer

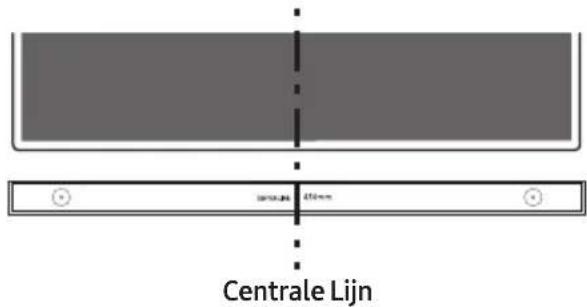

2. Lijn de Centrale lijn van de

wandmontagegids uit met het midden van uw tv (als u de Soundbar onder uw tv monteert) en bevestig vervolgens de Wandmontagegids op de wand met behulp van tape.

- Als u de Soundbar niet onder een tv monteert, plaats dan de Centrale Lijn in het midden van het installatiegebied.

Centrale Lijn

1. Markeer met een pen de posities van de gaten en verwijder de Wandmontagegids.

1. Boor met behulp van een geschikt boorijzer een gat in de muur bij elke markering.

- Als de markeringen niet overeenkomen met de posities van de bouten, zorg er dan voor dat u geschikte steunen in de gaten plaatst voordat u de schroefsteunen bevestigt. Als u steunen gebruikt, zorg er dan voor dat de gaten die u boort groot genoeg zijn voor de steunen die u gebruikt.

1. Duw een schroef (niet meegeleverd) door elke Schroefhouder en draai de schroef stevig aan in het gat.

(Niet meegeleverd)

1. Installeer de 2 Steun muurmontage in de juiste richting onderaan de Soundbar met behulp van 2 Schroeven.

- Bij het monteren moet u ervoor zorgen dat het ophangingsonderdeel van de Steun muurmontage zich achter de achterkant van de Soundbar bevinden.

Achterkant van de Soundbar Rechteruiteinde van de Soundbar

1. Installeer de Soundbar met de bijgeleverde Steun muurmontage door de Steun muurmontage aan de Schroefhouders op de wand te hangen.

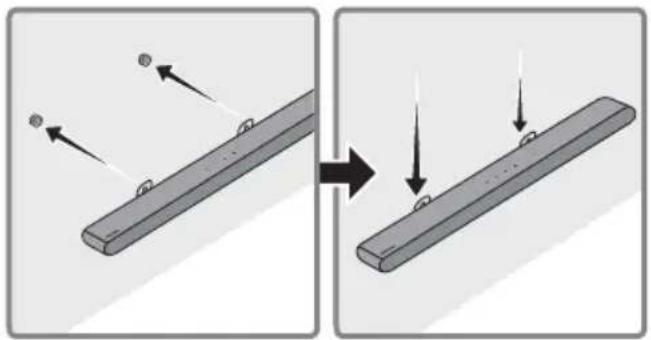

1. Schuif de Soundbar omlaag zoals hieronder weergegeven zodat de Steun muurmontage stevig op de Schroefhouder rusten.

- Plaats de Schroefhouder in het brede (onderste) gedeelte van de Steun muurmontage en schuif vervolgens de Steun muurmontage omlaag zodat de Steun muurmontage stevig op de Schroefhouder rusten.


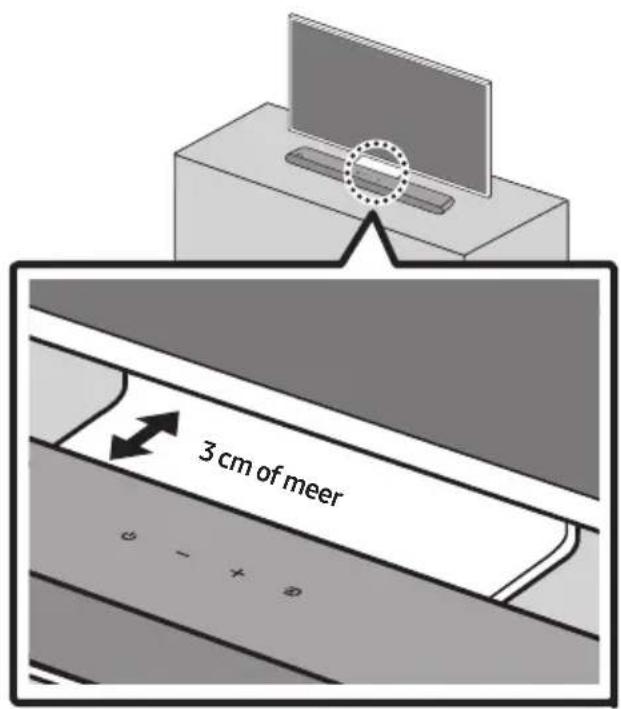

11 DE SOUNDBAR INSTALLEREN VOOR DE TV

3 cm of meer

Installeer het midden van de Soundbar in het midden van de tv zoals getoond in de afbeelding. Plaats de Soundbar op ten minste 3 cm afstand van de tv.

OPMERKINGEN

• Zorg ervoor dat de Soundbar op een vlakke en stevige ondergrond staat.
• Onvoldoende afstand tot de tv kan leiden tot problemen met het geluid.

12 SOFTWARE- UPDATE

Belangrijk: Na het upgraden worden de oorspronkelijke instellingen behouden.

USB (5V 0.5A) Micro-USB-naar- USB-adapterkabel (niet meegeleverd)

1. Sluit een USB-geheugenstick aan op de USB-poort van uw computer.
   Belangrijk: Controleer of er geen muziekbestanden op de USB-geheugenstick staan. Hierdoor kan het updaten van de firmware mislukken.
2. Ga naar (samsung.com) → selecteer Modelnummer invoeren en voer het model van uw Soundbar in. Selecteer handleidingen en downloads, en download het nieuwste softwarebestand.
3. Sla de gedownloade software op een USB-geheugenstick op en selecteer "Hier uitpakken" om de map te uit te pakken.

4. Schakel de Soundbar in en plaats de USB-geheugenstick met daarop de software-update aan op de vrouwelijke poort van een micro-USB-adapterkabel. Sluit de kabel aan op de USB-poort van de Soundbar.

5. Steek de USB in de Soundbar en schakel over naar USB-bron, de software wordt automatisch bijgewerkt, de update is binnen 2 minuten voltooid. Tijdens het updateproces gaan de 5 LED's in een lus knipperen, vervolgens worden de 5 LED's allemaal helderwit en ten slotte gaan de 5 LED's weer in een lus knipperen. Wanneer de update klaar is, knippert het cyaankleurige indicatielampje 3 keer, en de Soundbar start automatisch opnieuw op.

- Dit product heeft een functie DUAL BOOT. Als het updaten van de firmware is mislukt, kunt u de firmware opnieuw updaten.

Als de reeks leds niet knippert

1. Schakel de Soundbar uit, koppel het opslagapparaat met de updatebestanden los en sluit het apparaat vervolgens weer aan op de USB-poort van de Soundbar.

2. Verwijder de stroomkabel van de Soundbar, sluit deze weer aan en zet de Soundbar aan.

OPMERKINGEN

- Het updaten van firmware werkt mogelijk niet goed als audiobestanden die worden ondersteund door de Soundbar zijn opgeslagen op het opslagapparaat.

- Verwijder de Soundbar niet uit het stopcontact en verwijder het USB-apparaat niet terwijl de updates worden toegepast. De hoofdeenheid wordt automatisch uitgeschakeld nadat de firmwareupdate voltooid is.

- Na het upgraden worden de oorspronkelijke instellingen behouden. (inclusief volume, geluidsveld, enz.)

- Wanneer de firmware-update is voltooid, schakelt de Soundbar automatisch in en komt Voice UI er uit. Als de software-update mislukt, controleert u of de USB-stick defect is.

- Gebruikers met Mac OS moeten MS-DOS (FAT) gebruiken als indeling voor de USB-stick.

- Updaten via USB is mogelijk niet beschikbaar, afhankelijk van de fabrikant van het opslagapparaat.

Reset

5 Sec - +

Druk met de Soundbar ten minste 5 seconden op beide - + (Volume)-knoppen tegelijk. De weergave van de LED wijzigt zoals hieronder getoond en vervolgens wordt de Soundbar gereset.

- Alle instellingen van de Soundbar zijn gereset. Voer dit alleen uit wanneer een reset vereist is.

Alvorens assistentie te zoeken, controleer het volgende.

Soundbar gaat niet aan.

→Controleer of de stroomkabel van de Soundbar goed in het stopcontact zit.

Soundbar werkt onregelmatig.

→Steek de stroomkabel opnieuw in het stopcontact nadat u hem eruit hebt gehaald.
→Schakel het externe apparaat uit en weer in, en probeer het opnieuw.
→Als er geen signaal is, schakelt de Soundbar automatisch uit na een bepaalde tijdsperiode. Schakel het toestel in. (Zie pagina 9.)

Afstandsbediening werkt niet.

→Wijs met de afstandsbediening direct naar de Soundbar.
→Vervang de batterijen door nieuwe.

Soundbar geeft geen geluid.

→Het volume van de Soundbar is te laag of gedempt. Pas het volume aan.
→Als een extern apparaat (STB, Bluetooth-apparaat, mobiel apparaat enz.) aangesloten is, pas dan het volume van het externe apparaat aan.
→Selecteer Soundbar voor de geluidsuitvoer van de tv. (Samsung-tv: Start ( → Menu → Instellingen ( → Alle instellingen ( )

Geluid → Geluidsuitvoer → Soundbar selecteren)

→De kabelverbinding met de Soundbar mag niet los zitten. Verwijder de kabel en sluit hem opnieuw aan.
→Verwijder het netsnoer volledig, sluit hem opnieuw aan en schakel de stroom in.
→ Start het product en probeer opnieuw. (Zie pagina 36.)

Als de tv niet via HDMI (ARC) is verbonden.

→Controleer of de HDMI-kabel correct op de ARC-aansluiting is aangesloten. (Zie pagina 17.)
→De verbinding is misschien niet mogelijk wegens het aangesloten externe apparaat (settopbox, gamemachine enz.). Verbind de Soundbar rechtstreeks.
→HDMI-CEC wordt mogelijk niet geactiveerd op de tv. Schakel de CEC op het tv-menu in. (Samsung-tv: Start ( → Menu → Instellingen ( → Alle instellingen ( ) Verbinding → Beheer externe apparaten → Anynet+ (HDMI-CEC) AAN)

Soundbar kan geen verbinding maken via Bluetooth.

→Schakel bij het verbinden met een nieuw apparaat naar Bluetooth-koppeling voor een verbinding. (Druk op de knop ✝ PAIR op de afstandsbediening of druk gedurende ten minste 5 seconden op de knop

(Bron) op de behuizing.)

→Als de Soundbar is verbonden met een ander apparaat, koppelt u dat apparaat eerst los om het apparaat over te schakelen.
→Verbind opnieuw nadat u de lijst met Bluetooth-luidsprekers hebt verwijderd op het te verbinden apparaat. (Samsung-tv:

Start ( → Menu → Instellingen ( )→ Alle instellingen ( → Geluid → Geluidsuitvoer → Lijst met Bluetooth- luidsprekers)

→Verwijder de stekker, sluit deze opnieuw aan en probeer het opnieuw.
→ Start het product en probeer opnieuw. (Zie pagina 36.)

Geluid valt weg wanneer verbonden via Bluetooth.

→Als uw apparaat dat verbonden is via Bluetooth zich te ver van de Soundbar bevindt, kan het geluid soms wegvallen. Verplaats het apparaat dichter naar de Soundbar toe.
→Als een deel van uw lichaam in contact is met de Bluetooth-zendontvanger of het product is geïnstalleerd op een metalen meubel, kan het geluid wegvallen. Controleer de installatieomgeving en gebruiksomstandigheden.

Bluetooth-multiverbinding werkt niet.

→Als de tv is aangesloten op de Soundbar, kan Bluetooth-multiverbinding mogelijk niet werken. Koppel de Soundbar los van de tv en probeer het opnieuw.
→Controleer of de instelling Bluetooth-multiverbinding is ingeschakeld. (Ga naar de paragraaf "Soundbar kan geen verbinding maken via Bluetooth.")
→Koppel het apparaat los dat momenteel aan het afspelen is, koppel met het apparaat dat u wilt verbinden en verbind het vorige apparaat opnieuw.
→Als het geluid niet hoorbaar is, zelfs na een juiste verbinding, ga naar de paragraaf "Geluid valt weg wanneer verbonden via Bluetooth."

Soundbar wordt niet automatisch met de tv ingeschakeld.

→Als u de Soundbar uitschakelt tijdens het kijken naar de tv, wordt de stroomsynchronsatie met de tv uitgeschakeld. Schakel eerst de tv uit.

14 LICENTIE

DOLBY AUDIO

* Dit product ondersteunt geen Dolby Atmos®.

dts.

Neem contact op met Samsung Open Source (http://opensource.samsung.com) voor vragen en verzoeken over open source

16 BELANGRIJKE OPMERKING OVER SERVICE

• De afbeeldingen en illustraties in deze gebruiksaanwijzing dienen slechts te referentie en kunnen afwijken van hoe het apparaat er in werkelijkheid uitziet.
• In de volgende gevallen kunnen administratiekosten in rekening worden gebracht:

(a) een technicus komt bij u langs maar de speler vertoont geen gebreken (u hebt blijkbaar deze gebruiksaanwijzing niet gelezen).

(b) u brengt het product naar een reparatiecentrum maar het product vertoont geen gebreken (u hebt blijkbaar deze gebruiksaanwijzing niet gelezen).

- U wordt op de hoogte gesteld van deze administratiekosten voordat een dergelijke reparatie of bezoek wordt uitgevoerd.

17 SPECIFICATIES EN HANDLEIDING

Specifications

Modelnaam HW-S50B
USB 5V/0,5A
Gewicht 2,4 kg
Afmetingen (B X H X D) 670,0 x 62,3 x 105,0 mm
Temperatuurbereik voor gebruik +5°C - +35°C
Vochtigheidspercentage voor gebruik 10% - 75%
VERSTERKERUitvoervermogen	(30W x 2) + (30W x 2) + 20W
Ondersteunde speelindelingenDTS, Dolby® Digital (DTS virtueel surround wordtafgespeeld in DTS-formaat.)	LPCM 2ch, Dolby AudioTM(supporting Dolby® Digital), DTS, DTS Virtual:X
UITGANGSVERMOGEN DRAADLOOS APPARAAT	Het zendvermogen is 9 dBm.
Algemeen elektriciteitsverbruik in de stand-by-stand (W)	0,5W
BluetoothManier om poort te deactiveren	Houd de SOUND MODE-knop gedurende meerdan 5 seconden ingedrukt om de functieBluetooth Power uit te schakelen.

OPMERKINGEN

• Samsung Electronics Co., Ltd behoudt zich het recht voor de specificaties zonder voorafgaande waarschuwing te wijzigen.
• Gewicht en afmetingen zijn bij benadering.

Hierbij verklaart Samsung dat deze radioapparatuur voldoet aan Richtlijn 2014/53/EC en de relevante wettelijke voorschriften van het VK.

De volledige tekst van de conformiteitsverklaring is beschikbaar op het volgende internetadres:

http://www.samsung.com. Ga naar Ondersteuning en voer de naam van het model in.

Deze apparatuur mag in alle EU-landen en in het VK worden gebruikt.

[Correcte behandeling van een gebruikte accu uit dit product]

(Van toepassing in landen waar afval gescheiden wordt ingezameld)

Dit merkteken op de accu, handleiding of verpakking geeft aan dat de accu in dit product aan het einde van de levensduur niet samen met ander huishoudelijk afval mag worden weggegooid. De chemische symbolen Hg, Cd of Pb geven aan dat het kwik-, cadmium- of loodgehalte in de accu hoger is dan de referentieniveaus in de Richtlijn 2006/66/EC.

Indien de gebruikte accu niet op de juiste wijze wordt behandeld, kunnen deze stoffen schadelijk zijn voor de gezondheid van mensen of het milieu.

Ter bescherming van de natuurlijke hulpbronnen en ter bevordering van het hergebruik van materialen, verzoeken wij u afgedankte accu's en batterijen te scheiden van andere soorten afval en voor recycling aan te bieden bij het gratis inzamelingssysteem voor accu's en batterijen in uw omgeving.

Correcte verwijdering van dit product

(elektrische & elektronische afvalapparatuur)

(Van toepassing in landen waar afval gescheiden wordt ingezameld)

Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd.

Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd.

Meer informatie over de milieuverplichtingen van Samsung en productspecifieke regelgevende verplichtingen zoals REACH, WEEE, batterijen, vindt u op:

Eisen inzake ecologisch ontwerp voor externe stroomvoorzieningen :

www.samsung.com/global/ecodesign_component
