Produkttyp	Soundbar
Märke	Samsung
Modell	HW-S56B / HW-S50B
Mått (B x H x D)	670,0 x 62,3 x 105,0 mm
Vikt	2,4 kg
Strömförsörjning	AC/DC-adapter 19V, standbyförbrukning 0,5W
Total uteffekt	160 W (30W x 4 + 20W)
Anslutningar	HDMI ARC, optisk ingång, USB (5V/0,5A), Bluetooth
Ljudformat som stöds	DTS, Dolby Digital, LPCM 2ch, DTS Virtual:X
Ljudfunktioner	Ljudlägen (DTS Virtual:X, Standard, Music, Game, Adaptive Sound), Night mode, Voice enhancement, 7-bands equalizer
Bluetooth	Version 5.0 med multianslutning (2 enheter), räckvidd ~10 m
Ingående komponenter	Fjärrkontroll, batterier, HDMI-kabel, nätadapter, strömkabel, guide för vägginstallation
Väggmontering	Väggfäste ingår, skruvar medföljer ej (M5, längd ≥35 mm)
TV-kompatibilitet	Q-Symphony-funktion med Samsung-TV, HDMI ARC, Bluetooth
Underhåll	Rengör med en mjuk, torr trasa, undvik vätskor och sprayer
Driftstemperatur	+5°C till +35°C
Driftsfuktighet	10 % till 75 %
Säkerhet	Överspänningsskydd, automatisk avstängning efter 20 min utan signal, klass II
Reparerbarhet	Reservdelar tillgängliga via Samsung service, återställning till fabriksinställningar möjlig

Vanliga frågor - HWS56B SAMSUNG

Soundbaren startar inte. Vad gör jag?

Kontrollera att strömkabeln är ordentligt ansluten till vägguttaget och adaptern. Se till att AC/DC-adaptern är korrekt ansluten till soundbaren. Om problemet kvarstår, prova ett annat eluttag.

Hur ansluter jag soundbaren till min TV via HDMI ARC?

Använd en HDMI-kabel för att ansluta soundbarens HDMI (ARC)-port till TV:ns HDMI IN (ARC)-port. Slå på båda enheterna och välj källan 'TV ARC' på soundbaren. Se till att HDMI-CEC är aktiverat i TV:ns inställningar.

Ljudet från soundbaren avbryts intermittent via Bluetooth. Varför?

Detta kan bero på för stort avstånd mellan enheterna eller störningar. Flytta Bluetooth-enheten närmare soundbaren, högst 10 m. Undvik hinder som tjocka väggar och apparater som avger vågor (mikrovågsugnar, Wi-Fi-routrar). Kontrollera också att enhetens batteri är tillräckligt laddat.

Fjärrkontrollen fungerar inte. Hur åtgärdar jag?

Rikta fjärrkontrollen direkt mot soundbaren på högst 7 m avstånd. Byt ut batterierna mot nya (typ AAA). Om problemet kvarstår, kontrollera att inget objekt blockerar den infraröda sensorn på soundbaren.

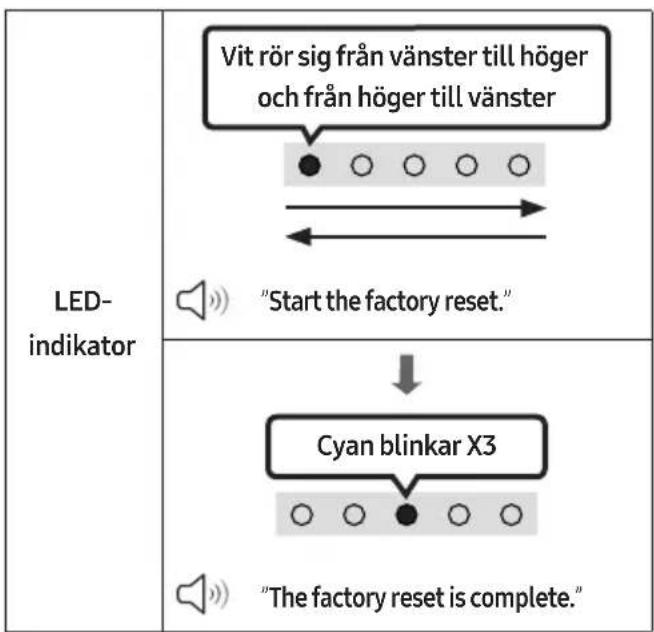

Hur återställer jag soundbaren till fabriksinställningar?

Slå på soundbaren. Håll ned knapparna Volym + och Volym - på enheten samtidigt i minst 5 sekunder. LED-indikatorn blinkar och enheten startar om. Alla inställningar raderas.

Kan jag ansluta två Bluetooth-enheter samtidigt?

Ja, soundbaren stöder multianslutning via Bluetooth. Du kan ansluta upp till 2 enheter samtidigt. För att aktivera denna funktion, se till att multianslutningsläget är aktiverat (standard). Håll ned knappen PAIR på fjärrkontrollen i 5 sekunder när soundbaren är avstängd för att växla.

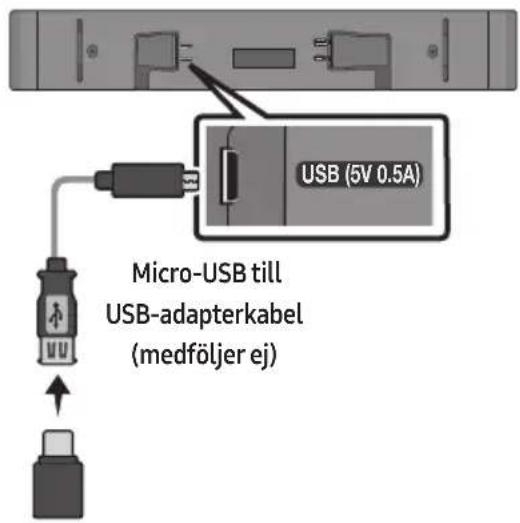

Hur uppdaterar jag soundbarens programvara?

Ladda ner den senaste firmwareversionen från Samsung webbplats (samsung.com) och placera filen på ett USB-minne formaterat som FAT32. Anslut USB-minnet till soundbarens USB-port via en Micro-USB-adapter. Slå på soundbaren och välj USB-källan. Uppdateringen startar automatiskt. Stäng inte av enheten under processen.

Soundbaren ger inget ljud från TV:n. Vad ska jag kontrollera?

Kontrollera att soundbaren är vald som ljudutgång i TV:ns inställningar (meny Ljud > Ljudutgång). Se till att kabeln (HDMI eller optisk) är korrekt ansluten. Om du använder HDMI, bekräfta att portarna är märkta ARC. Öka volymen på soundbaren och stäng av ljudet (mute).

Hur justerar jag bas och diskant?

Använd knappen TONE CONTROL på fjärrkontrollen för att komma åt inställningarna. Använd upp/ner-knapparna för att växla mellan 'Treble' (diskant) och 'Bass' (bas), och justera nivån från -6 till +6. Denna funktion är tillgänglig i alla ljudlägen utom 'Standard'.

Vilka ljudlägen finns och vad används de till?

Ljudlägena är: DTS Virtual:X (immersivt 3D-ljud), Standard (originalljud), Music (naturligt ljud för musik), Game (stereoskopiskt ljud för spel), Adaptive Sound (analyserar innehållet och optimerar ljudet automatiskt). Välj dem med knappen SOUND MODE på fjärrkontrollen.

BRUKSANVISNING HWS56B SAMSUNG

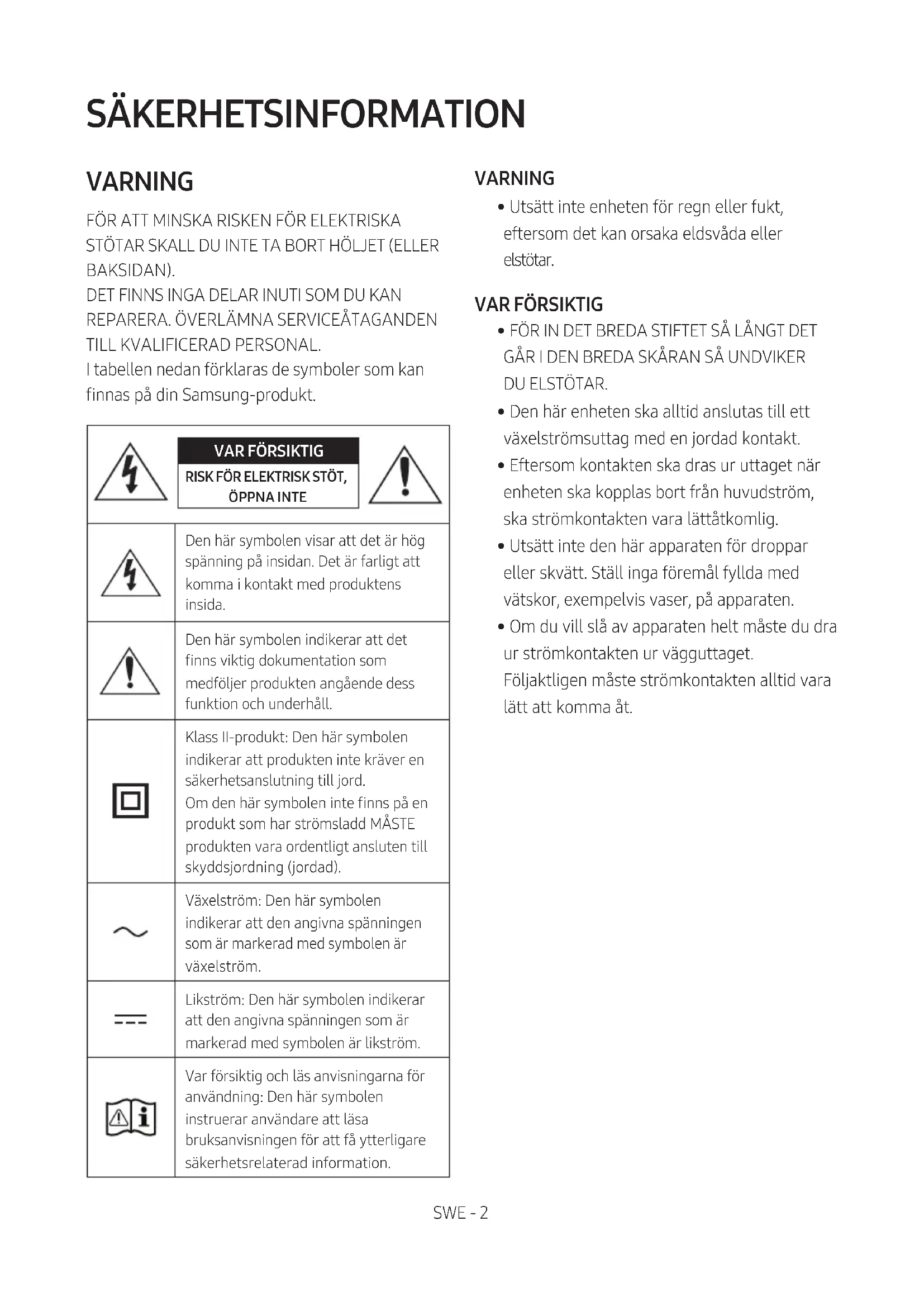

I tabellen nedan förklaras de symboler som kan finnas på din Samsung-produkt.

	VAR FÖRSIKTIGRISK FÖR ELEKTRISK STÖT, ÖPPNA INTE
	Den här symbolen visar att det är hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida.
	Den här symbolen indikerar att det finns viktig dokumentation som medföljer produkten angående dess funktion och underhåll.
	Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.Om den här symbolen inte finns på en produkt som har strömsladd MÅSTE produkten vara ordentligt ansluten till skyddsjordning (jordad).
	Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.
	Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.
	Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information.

VAR FÖRSIKTIG

WARNING

- Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka eldsvåda eller elstötar.

VAR FÖRSIKTIG

• FÖR IN DET BREDA STIFTET SÅ LÅNGT DET GÅR I DEN BREDA SKÅRAN SÅ UNDVIKER DU ELSTÖTAR.
• Den här enheten ska alltid anslutas till ett växelströmsuttag med en jordad kontakt.
• Eftersom kontakten ska dras ur uttaget när enheten ska kopplas bort från huvudström, ska strömkontakten vara lättåtkomlig.
• Utsätt inte den här apparaten för droppar eller skvätt. Ställ inga föremål fyllda med vätskor, exempelvis vaser, på apparaten.
• Om du vill slå av apparaten helt måste du dra ur strömkontakten ur vägguttaget.

Följaktligen måste strömkontakten alltid vara lätt att komma åt.

SÄKERHETSANVISNINGAR

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller de strömkrav som står på klistermärket på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt ventilationsutrymme runt om 7-10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är utformad för kontinuerlig användning. För att helt stänga av enheten ska du koppla från den från vägguttaget. Koppla ur enheten om du har tänkt lämna den oanvänd under en längre tid.

2. Vid åskväder ska enheten omedelbart kopplas ur vägguttaget. Blixtnedslag kan skada enheten.

3. Utsätt inte enheten för direkt sol eller andra värmekällor. Detta kan leda till överhettning och felfunktion för enheten.

4. Skydda enheten från fukt (exempelvis vaser med vatten) och överdriven hetta (exempelvis öppen spis), eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning. Den här produkten är endast avsedd för hemmabruk.

Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer. Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, för att den ska uppnå rumstemperatur.

1. Batterierna som används med den här produkten innehåller kemikalier som är skadliga för miljön. Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. VAR FÖRSIKTIG : Risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ.

02 Produktöversikt 7

Frontpanel/översidespanel på Soundbar 7

03 Använda fjärrkontrollen 9

Sätt i batterierna innan du använder fjärrkontrollen (AAA-batterier × 2) ____ 9

Använda fjärrkontrollen ____ 9

Använda de dolda knapparna (knappar med mer än en funktion) ____ 14

Uteffektspecifikationer för de olika ljudeffektslägena ____ 14

Styra volymen för Soundbar med en tv-fjärrkontroll 15

04 Ansluta Soundbar 16

Ansluta ström 16

Ansluta Samsungs trådlösa bakre högtalare och subwoofer till din Soundbar 16

05 Använda en kabelanslutning till tv:n 17

Metod 1. Ansluta via HDMI ____ 17

Metod 2. Ansluta med en optisk kabel ____ 19

06 Använda en trådlös anslutning till tv:n 21

Ansluta via Bluetooth 21

07 Ansluta en extern enhet 23

Ansluta med en optisk kabel ____ 23

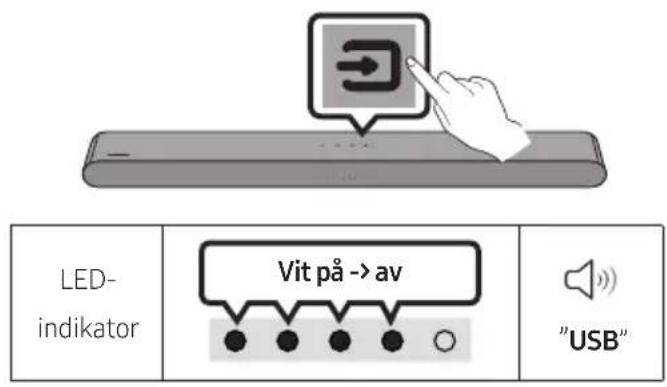

08 Ansluta en USB-lagringsenhet 24

09 Ansluta en mobilenhet 26

Ansluta via Bluetooth 26

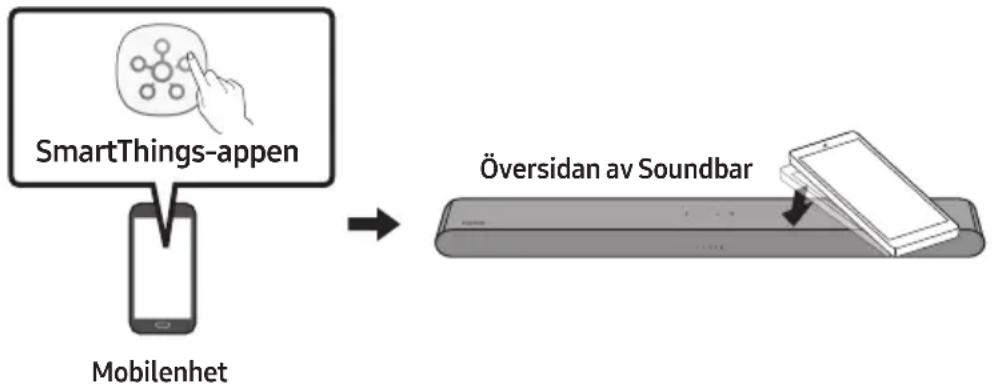

Använda Tap Sound ____ 31

10 Montera väggfästet 32

Säkerhetsåtgärder vid montering ____ 32

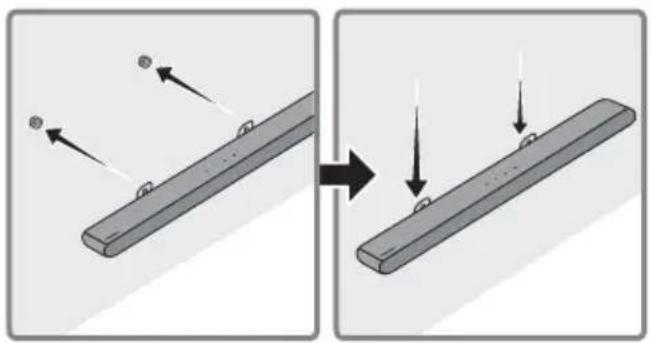

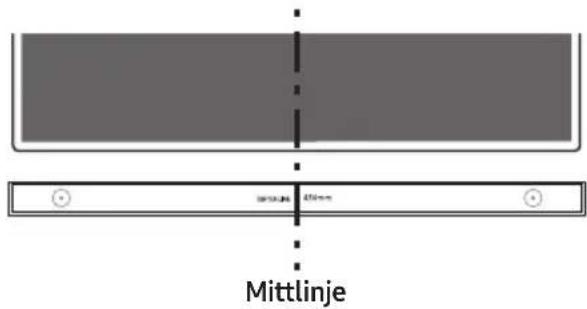

Väggmonteringskomponenter ____ 32

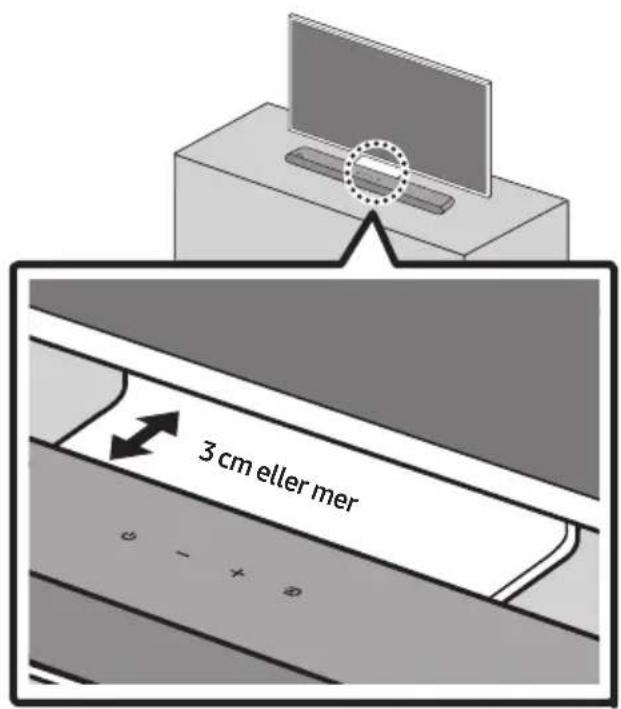

11 Installera Soundbar framför tv:n 34

12 Program-uppdatering 35

Återställ 36

13 Felsökning 37

14 Licens 38

15 Licensmeddelande för open source 39

17 Specifikationer och guide 40

Specifikationer 40

01 KONTROLLERA KOMPONENTERNA

Soundbar-huvudenhet Soundbar-fjärrkontroll/batterier

Väggfästguide Fästskruv Skruv Väggfäste

• För strömförsörjning och strömförbrukning, se etiketten på produkten.
  (Etikett: Soundbar-huvudenhetens undersida)
• Kontakta Samsung Service Center eller Samsungs kundsupport om du vill köpa fler komponenter eller tillvalskablar.
• Mer information om väggfästet finns på sidan 32.
• Konstruktion och specifikationer kan ändras utan föregående meddelande.
• Tillbehören kan se lite annorlunda ut än på illustrationerna ovan.

02 PRODUKTÖVERSIKT

Frontpanel/översidespanel på Soundbar

2 4 3 Översidespanel 1

1	LED-indikator	Lysdiodsindikatorn blinkar, lyser eller ändrar färg beroende på Soundbars aktuella läge eller status. Lysdiodsindikatorns färg och antalet ljus visar det aktiva läget enligt vad som beskrivs nedan.Vit lysdiod
		Den multifärgade lysdioden ändras till Vit, Cyan, Grönt, Rött, Gul, Orange, Lila och Blått beroende på läge eller status.
2	Ström Slår på och av strömmen.
3	Volym Justerar volymen.
4	Källa	Tryck på knappen → (Källa) för att ändra läget. Varje gång du ändrar läge lyser lysdioden i vitt och stängs sedan av.
		LED-indikator		→
			"Digital Audio In" eller "TV ARC"	"Bluetooth" "USB"

• När du ansluter strömsladden börjar strömknappen fungera inom 4 till 6 sekunder.
• När du slår på enheten blir det en fördröjning på 4 till 5 sekunder innan den avger ljud.
• Om du hör ljud från både tv:n och Soundbar, går du till menyn Inställningar för tv-ljudet och ändrar tv-högtalaren till Extern högtalare.

1	DC 19V (Strömförsörjning in)Anslut AC/DC-strömadaptern.

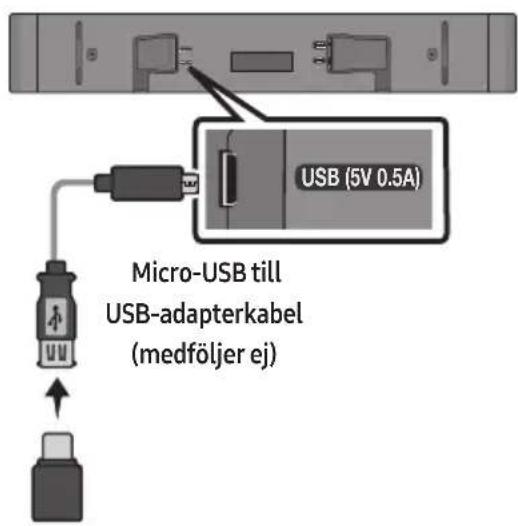

2	USB (5V 0.5A)Anslut en USB-enhet här för att spela upp musikfiler på USB-enheten genom Soundbar.

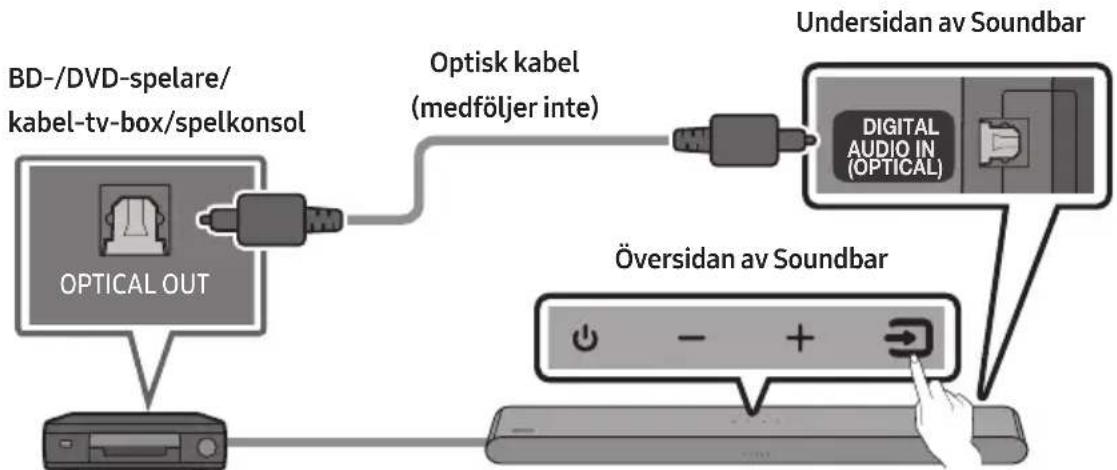

3	DIGITAL AUDIO IN (OPTICAL)Anslut till den digitala (optiska) utgången på en extern enhet.

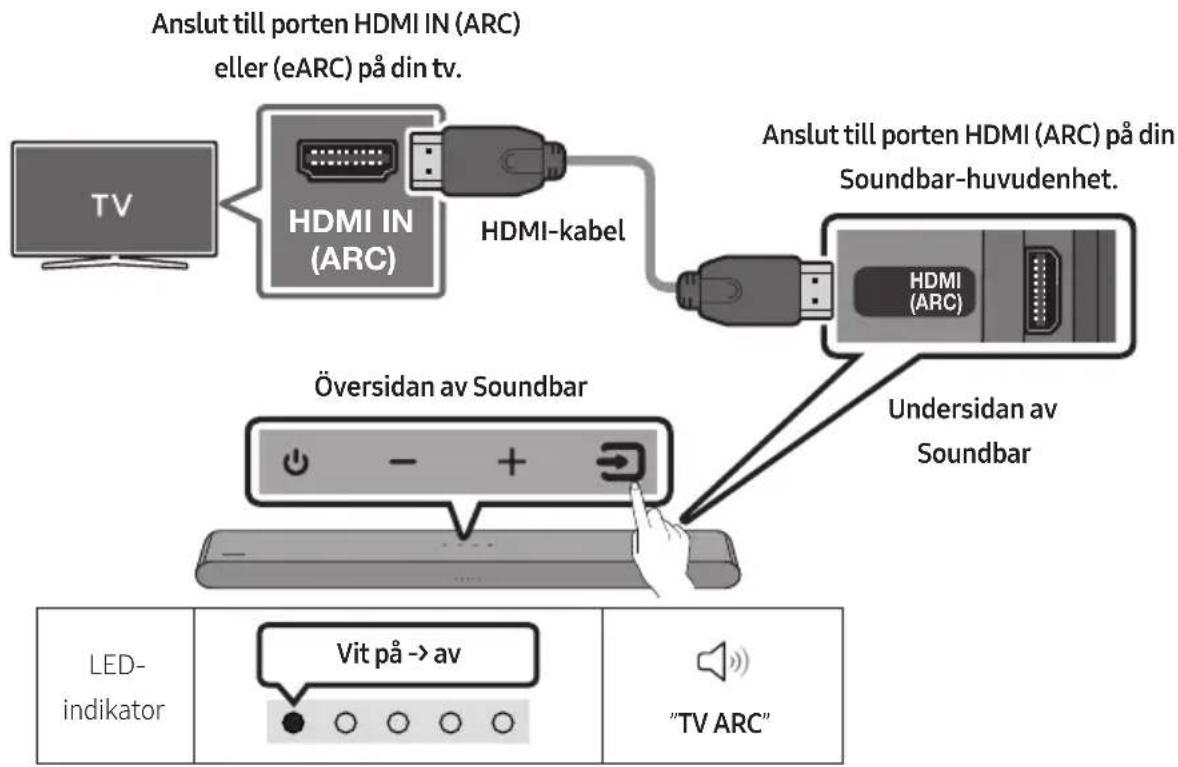

4	HDMI (ARC)Anslut till HDMI (ARC)-kontakten på en tv.

• När du kopplar från strömkabeln till AC/DC-strömadaptern från ett vägguttag ska du dra i kontakten. Dra inte i kabeln.
• Anslut inte den här enheten eller andra komponenter till ett vägguttag innan alla anslutningar mellan komponenterna är färdiga.

03 ANVÄNDA FJÄRRKONTROLLEN

Sätt i batterierna innan du använder fjärrkontrollen (AAA-batterier × 2)

Skjut bakstycket i pilens riktning tills det har avlägsnats helt. Sätt i 2 AAA-batterier (1,5 V) vända så att polariteten är korrekt. Skjut fast bakstycket igen.

Använda fjärrkontrollen

1 2 PAIR 7 8 9 3 i 10 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1

Ström

Slår på och av Soundbar.

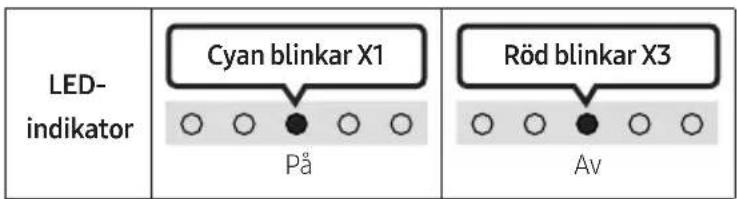

LED- indikator Cyan blinkar X1 På Röd blinkar X3 Av

Enheten stängs av automatiskt i följande situationer:

- I lägena "Digital Audio In" eller "TV ARC" /

"Bluetooth" / "USB" om det inte finns någon ljudsignal under 20 minuter.

2

→ (Källa)

Tryck för att välja en källa som är ansluten till Soundbar.

3

(Tyst)

Tryck på knappen (Tyst) för att stänga av ljudet.

Tryck på den igen för att slå på ljudet.

LED- indikator

4

Volym

Tryck knappen uppåt eller nedåt för att justera volymen.

LED-indikator

Volym upp

Volym ned

5

CH LEVEL

Om du trycker på knappen kan du justera volymen för varje högtalare.

LED-indikator
	"Centre Level"

- Inställningen "Rear Level" stöds när de bakre högtalarna (som säljs separat) är anslutna. Du kan justera volymen för "Rear Level" från -6 till +6 med knapparna Upp/Ned.

6

(Ljudkontroll)

Om du trycker på knappen kan du ange ljudfunktionen. Det önskade valet kan justeras med knapparna Upp/Ned. Varje gång läget ändras blinkar den multifärgade lysdioden i vitt.

- Om video på TV:n och ljud från Soundbar inte är synkroniserade väljer du "Sync" i Ljudkontroll och anger sedan ljudfördröjningen till 0\~300 millisekunder med knapparna Upp/Ned. (Inte tillgängligt i lägena "USB" eller "Bluetooth".)

- "Sync" stöds bara för en del funktioner.

• "Night mode" och "Voice enhancement" stöds inte i ljudläget "DTS Virtual:X".
• "Night mode" är optimerat för tittande på kvällen. Inställningarna är sådana att ljudet sänks men dialogen hörs ändå tydligt.
• "Voice enhancement" gör det enklare att höra dialog i filmer och TV-program.

	7 bands EQ
	Håll knappen (Ljudkontroll) intryckt i ca 5 sekunder.		Med knapparna Vänster/Höger kan du justera dem mellan -6 till+6.
	"150Hz"	"150Hz" → "300Hz" → "600Hz" → "1.2kHz" → "2.5kHz" → "5kHz" → "10kHz"

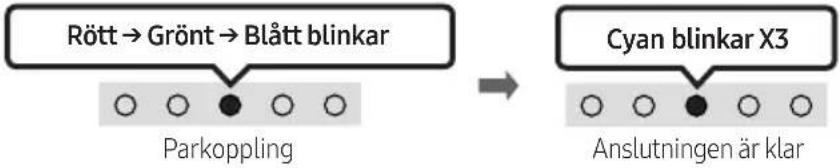

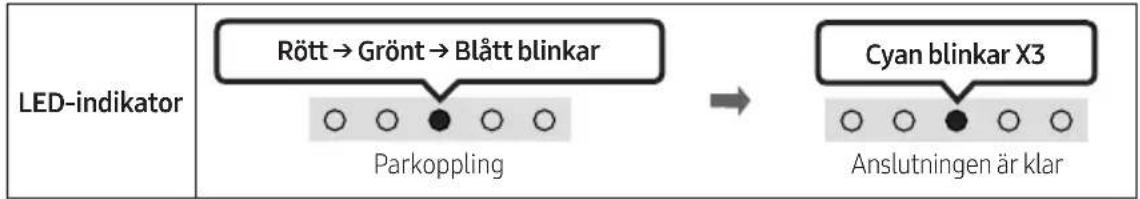

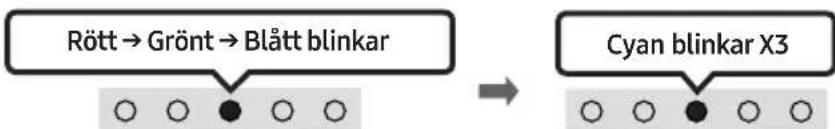

7	Bluetooth PAIRVäxla Soundbar till Bluetooth-parkopplingsläge.När du trycker på knappen ändras lysdiodsvisningen enligt vad som visas nedan.Tills parkopplingen slutförts ändras den multifärgade lysdioden till Rött → Grönt → Blätt i tur och ordning.
8	►II (Uppspelning/Paus)Du kan också spela upp/pausa musik genom att trycka på knappen i läget "USB".
9	Upp/Ned/Vänster/HögerTryck Upp/Ned/Vänster/Höger på knappen för att välja eller ange funktioner.UpprepaOm du vill använda Upprepa-funktionen i "USB"-läge trycker du på knappen Upp.Hoppa över musikTryck på knappen Höger för att välja nästa musikfil. Tryck på knappen Vänster för att välja föregående musikfil.ID SETHåll knappen Upp intryckt i 5 sekunder för att slutföra ID SET (när du ansluter till en trådlös subwoofer eller trådlösa bakre högtalare).
10	i (Info)När du trycker på den visas information om varje läge. (Se sidan 7.)

Bluetooth PAIR

▶II (Uppspelning/Paus)

11

SOUND MODE

Genom att trycka på knappen kan du välja önskat ljudläge. Varje gång läget ändras blinkar den multifärgade lysdioden i vitt. (Ljudläget kan variera beroende på TV-modell.)

Fängslande 3D-ljud från allt innehåll.

- Standard

Matar ut originalljudet.

- Music

Ger mer naturligt ljud som fyller rummet för musik.

- Game

Ger stereoljud så du kan fördjupa dig i händelseförloppet när du spelar.

- Adaptive Sound

Analyserar innehållet i realtid och ger automatiskt den optimala ljudbilden baserat på innehållets egenskaper.

- Bluetooth Power Av/På

Den här funktionen slår automatiskt på Soundbar när en begäran om anslutning från en tidigare ansluten TV eller Bluetooth-enhet tas emot. Inställningen är påslagen som standard.

- Tryck på och håll ned knappen SOUND MODE i mer än 5 sekunder för att slå av Bluetooth-funktionen.

• DRC (Dynamic Range Control) Av/På

Gör att du kan använda dynamisk omfångskontroll för Dolby Digital-ljudspår. Tryck och håll ned knappen SOUND MODE i mer än 5 sekunder när Soundbar är avstängd om du vill slå på eller stänga av DRC-funktionen (Dynamic Range Control). När DRC är på sänks högt ljud. (Ljudet kan låta förvrängt.)

SOUND MODE-knapp LED-indikator
	På (standard)	Av
DRC Av/På Växla På → Av

12

NIVÅ WOOFER (BAS)

PROXEDER CH LEVEL TICK CHAP

SOUND MODE PROOFER CH LEVEL CAN

När subwoofern är ansluten trycker du knappen uppåt eller nedåt för att justera nivån för woofern till -12 eller mellan -6 och +6. När subwoofern är ansluten trycker du knappen uppåt eller nedåt för att justera basnivån mellan -6 och +6. Om du vill ställa in wooferns (bas) ljudvolym till 0 (standard) trycker du på knappen (om soundbaren ansluts till trådlös subwoofer (säljs separat)).

13

TONE CONTROL

Om du trycker på knappen kan du justera volymen för diskanten eller basen. Det önskade valet kan justeras med knapparna Upp/Ned. (Den här funktionen är tillgänglig i alla ljudlägen förutom i läget "Standard".)

Använda de dolda knapparna (knappar med mer än en funktion)

Dold knapp		Sida
Knapp på fjärrkontrollen Funktion
WOOFER (Upp)	TV-fjärrkontroll Av/På	Sidan 15
Vänster	TV-autoanslutning Av/På	Sidan 22
Upp ID SET Sidan 11
IY24AI (Ljudkontroll)	7 bands EQ Sidan 11
SOUND MODE	DRC Av/På Sidan 12
	Bluetooth Power Av/På Sidan 12
*PAIR	Bluetooth Multianslutning På/Av Sidan	29

Uteffektspecifikationer för de olika ljudeffektslägena

• Samsungs trådlösa bakre högtalare och subwoofer kan köpas separat. Om du vill köpa trådlösa bakre högtalare eller en subwoofer kontaktar du återförsäljaren du köpte Soundbar från.

Styra volymen för Soundbar med en tv-fjärrkontroll

Styr volymen för Soundbar med fjärrkontrollen till tv:n.

• Den här funktionen kan endast användas med infraröda fjärrkontroller. Bluetooth-fjärrkontroller (fjärrkontroller som kräver parkoppling) stöds inte.
• Ställ in tv-högtalaren på Extern högtalare för att använda denna funktion.
• Tillverkare som stöder denna funktion: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

TV-fjärrkontroll Av/På

1. Stäng av Soundbar.
2. Håll knappen WOOFER intryckt i 5 sekunder.

Varje gång du trycker knappen WOOFER uppåt och håller den intryckt i 5 sekunder växlar läget i följande ordning: "Off-TV Remote" (Standardläge), "Samsung-TV Remote", "All-TV Remote". LED-indikatorns status ändras varje gång läget ändras, enligt vad som visas nedan.

Knapp på fjärrkontrollen LED-indikator Status
		"Off-TV Remote"(Standardläge)
		"Samsung-TV Remote"
		"All-TV Remote"

04 ANSLUTA SOUNDBAR

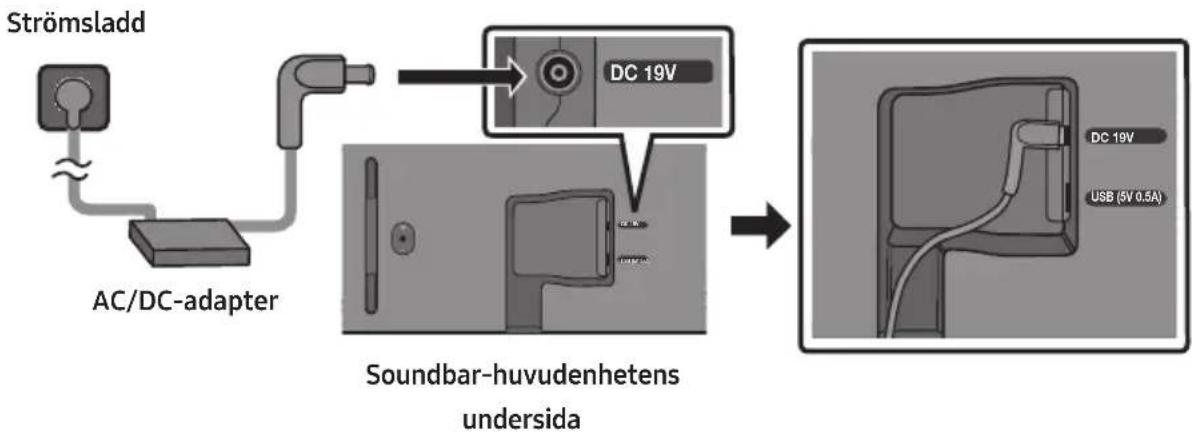

Ansluta ström

Använd strömkomponenterna för att ansluta Soundbar till ett eluttag i följande ordning:

- För mer information om den effekt som krävs och strömförbrukning, se etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)

1. Anslut först strömsladden till AC/DC-adaptern. Anslut AC/DC-adaptern (med strömsladden) till Soundbar.

2. Anslut strömsladden till ett vägguttag.

OBS!

- Om du kopplar från och återansluter strömsladden medan produkten är på, slås Soundbar på automatiskt.

- Se till att AC/DC-adaptern ligger platt på bordet eller golvet. Om du placerar AC/DC-adaptern så att den hänger med kontakten för elsladden uppåt, kan vatten och andra främmande substanser tränga in i adaptern och göra att den inte fungerar.

Ansluta Samsungs trådlösa bakre högtalare och subwoofer till din Soundbar

Utöka till helt trådlöst surroundljud genom att ansluta Samsungs trådlösa bakre högtalare (SWA-9100S – säljs separat) och trådlösa subwoofer (SWA-W510 – säljs separat) till din Soundbar. Detaljerad information om anslutningar finns i användarhandboken för Samsungs trådlösa bakre högtalare och subwoofer.

05 ANVÄNDA EN KABELANSLUTNING TILL TV:N

Metod 1. Ansluta via HDMI

VAR FÖRSIKTIG

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.
• Se till att ansluta märkta ARC när du ansluter HDMI-kabeln mellan tv:n och Soundbar. Annars kanske inte tv-ljudet matas ut.
• Den rekommenderade kabeln är en High-Speed HDMI Cable with Ethernet.

Ansluta en tv som stöder HDMI ARC (Audio Return Channel)

Anslut till porten HDMI IN (ARC) eller (eARC) på din tv. HDMI IN (ARC) HDMI-kabel Anslut till porten HDMI (ARC) på din Soundbar-huvudenhet. HDMI (ARC) Översidan av Soundbar Undersidan av Soundbar LED- indikator Vit på -> av "TV ARC"

1. Anslut HDMI-kabeln enligt bilden när Soundbar och tv:n är avstängda.
2. Slå på Soundbar och tv:n.

3. Tv-ljudet hörs från Soundbar.

4. Om TV-ljudet inte hörs kan du trycka på Soundbarens övre panel eller på knappen → (Källa) på fjärrkontrollen för att välja läget "Digital Audio In".

5. Om ljudet inte hörs kontrollerar du HDMI-kabelanslutningen igen.
6. Använd volymknapparna på tv:ns fjärrkontroll för att ändra volymen på Soundbar.

OBS!

• När du ansluter en tv med stöd för HDMI ARC (Audio Return Channel) till Soundbar via en HDMI-kabel, kan du överföra digitala video- och ljuddata utan att ansluta en separat optisk kabel.
• Vi rekommenderar att du använder en kärnlös HDMI-kabel om möjligt. Om du använder en HDMI-kabel med kärna, bör du använda en med mindre diameter än 14 mm.
• Denna funktion är inte tillgänglig om HDMI-kabeln inte stöder ARC.
• När ljudet i en sändning är kodat i Dolby Digital och "Digitalt utgångsljudformat" på din tv är inställt till PCM, rekommenderar vi att du ändrar inställningen till Dolby Digital. När inställningen på tv:n ändras upplever du bättre ljudkvalitet. (Tv-menyn kan använda andra uttryck för Dolby Digital och PCM beroende på tv:ns tillverkare.)

Metod 2. Ansluta med en optisk kabel

Checklista före anslutning

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.
• Om du använder en optisk kabel och det finns skydd på kontakterna, måste du ta bort skydden först.

1. När tv:n och Soundbar är avstängda ansluter du porten DIGITAL AUDIO IN (OPTICAL) på Soundbar och utgångsporten OPTICAL på tv:n med den optiska kabeln (medföljer inte) som visas på bilden.
2. Slå på Soundbar och tv:n.
3. Tryck på knappen ➞ (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan läget "Digital Audio In".
4. Tv-ljudet hörs från Soundbar.

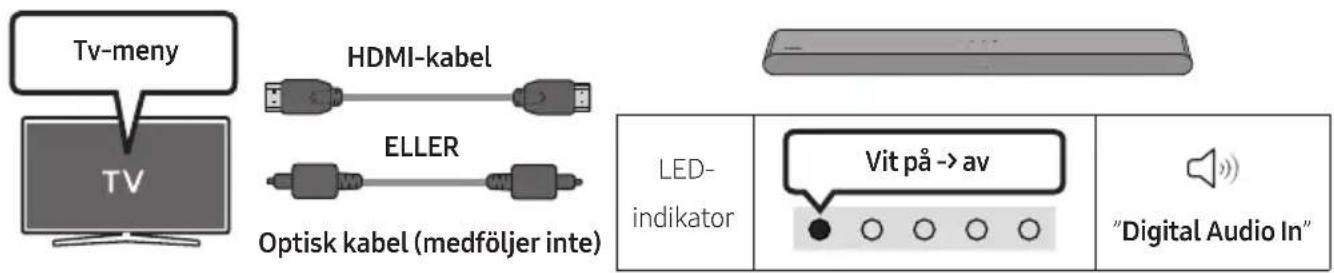

Använda Q-Symphony-funktionen

För Q-Symphony synkroniseras Soundbar med en Samsung-tv för att mata ut ljud via två enheter för optimal surroundeffekt. När Soundbar är ansluten visas menyn "TV+Soundbar" under menyn

Ljudutgång på tv:n. Välj motsvarande meny.

Tv-meny HDMI-kabel ELLER Optisk kabel (medföljer inte) LED- indikator Vit på -> av "Digital Audio In"

- Exempel på tv-meny: TV + [AV] Soundbar serienamn (HDMI)

OBS!

• Funktionen kan använda den kodek som stöds av din tv.
• Funktionen stöds endast när HDMI-kabeln eller den optiska kabeln (medföljer inte) är ansluten.
• Meddelandet som visas kan variera beroende på TV-modell.
• Funktionen är tillgänglig i vissa av Samsungs TV-modeller och i vissa Soundbar-modeller.

06 ANVÄNDA EN TRÅDLÖS ANSLUTNING TILL TV:N

Ansluta via Bluetooth

När en Samsung-tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

• Endast en Samsung-tv kan vara ansluten åt gången.
• En Samsung-tv som stöder Bluetooth kan anslutas. Kontrollera specifikationerna för din tv.

Den inledande anslutningen

1. Tryck på knappen ✝ PAIR på soundbarens fjärrkontroll eller tryck på knappen ➞ (Källa) på soundbarens övre panel för att ange "Bluetooth"-läget.

Bluetooth-parkopplingsknapp LED-indikator
ELLERI "Bluetooth"-läge	Parkoppling Anslutningen är klarTills parkopplingen slutförts ändras den multifärgade lysdioden till Rött → Grönt → Blätt i tur och ordning.
	"Ready to connect via Bluetooth."

1. Välj Bluetooth-läge på Samsung-tv:n.

(t.ex. Startsida (✉) → Meny → Inställn. (✉) → Alla inställningar (✉) → Ljud → Ljudutgång → Bluetooth-högtalarlista → [AV] Soundbar S5B-Series (Bluetooth))

1. Välj "[AV] Soundbar S5B-Series" från listan på tv-skärmen.

En tillgänglig Soundbar visas med "Behöver parkopplas" eller "Parkopplad" på tv:ns lista över Bluetooth-enheter. Anslut Samsung-tv:n till Soundbar genom att välja meddelandet och sedan upprätta en anslutning.

1. Nu kan du höra ljudet från Samsung-tv:n på Soundbar.

- Om det finns en anslutningslogg mellan Soundbar och Samsung-tv:n, ansluts Soundbar automatiskt genom att ändra läge till "Bluetooth".

Om enheten inte kan ansluta

• Om du har en befintlig Soundbar (t.ex. [AV] Soundbar S5B-Series) i listan över högtalare på Samsung-tv:n ska du ta bort den.
• Upprepa sedan steg 1 till 3.

Koppla bort Soundbar från Samsung-tv:n

Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen för att välja något annat läge än "Bluetooth".

- Det tar tid att koppla bort eftersom Samsung.tv:n måste ta emot ett svar från Soundbar. (Den tid det tar kan skilja sig åt beroende på modell av Samsung-tv.)

TV-autoanslutning Av/På

Om du vill avbryta den automatiska Bluetooth-anslutningen mellan Soundbar och tv:n trycker du på knappen Vänster på fjärrkontrollen i 5 sekunder medan Soundbar visar statusen "Bluetooth Ready". (Växla mellan aktiverad → inaktiverad)

Vänster knapp LED-indikator
	På (standard)	Av
Bluetooth Ready Växla På → Av

Anmärkningar om Bluetooth-anslutning

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 20 minuter i Redo-läge.

- Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter:

• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

07 ANSLUTA EN EXTERN ENHET

Ansluta med en optisk kabel

1. När den externa enheten och Soundbar är avstängda ansluter du porten DIGITAL AUDIO IN (OPTICAL) på Soundbar och utgångsporten OPTICAL på den externa enheten med den optiska kabeln (medföljer inte) som visas på bilden.
2. Slå på Soundbar och den externa enheten.
3. Välj "Digital Audio In"-läge genom att trycka på knappen → (Källa) på översidespanelen eller på fjärrkontrollen.
4. Ljudet på den externa enheten hörs från Soundbar.

08 ANSLUTA EN USB-LAGRINGSENHET

Du kan spela upp musikfiler från USB-lagringsenheter via Soundbar.

USB (5V 0.5A) Micro-USB till USB-adapterkabel (medföljer ej)

1. Tryck på knappen (Källa) på övre panelen eller på fjärrkontrollen och välj sedan läget "USB".

2. Spela upp musik från USB-lagringsenheten via Soundbar.

- Soundbar stängs av automatiskt (Auto Power Down) om ingen USB-enhet har anslutits under mer än 20 minuter.

Kompatibilitetslista

Förlängning Codec Samplingsfrekvens Bithastighet
*.mp3 MPEG 1 Layer2	16kHz ~ 48kHz 80–320kbps
	MPEG 1 Layer3 16kHz ~ 48kHz 80–320kbps
	MPEG 2 Layer3 16kHz ~ 48kHz 80–320kbps
	MPEG 2.5 Layer3 16kHz ~ 48kHz 80–320kbps
*.wma	Wave_Format_MSAudio1	16kHz ~ 48kHz	56–128kbps
	Wave_Format_MSAudio2 16kHz ~ 48kHz 56–128kbps
*.aac	AAC	16kHz ~ 96kHz	48–320kbps
	AAC-LC	16kHz ~ 96kHz	128–192kbps5.1-kanal 320kbps
	HE-AAC	24kHz ~ 96kHz	48–64kbps5.1-kanal 160kbps
*.wav	-	16kHz ~ 48kHz	upp till 3000kbps
*.flac	FLAC	32kHz–192kHz	162–8100kbps
*.aiff	AIFF	32kHz–192kHz	1024–9216kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50–500kbps

• Om det finns för många mappar (fler än cirka 200) och filer (fler än cirka 2000) på USB-enheten kan det ta lite tid för Soundbar att öppna och spela upp filerna.
• Soundbar stöder endast USB-enheter med filsystemen FAT16 (\~2GB), FAT32 (\~2TB) eller NTFS (\~2TB).

09 ANSLUTA EN MOBILENHET

Ansluta via Bluetooth

När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Om du ansluter en parkopplad Bluetooth-enhet när Soundbar är avstängd, slås Soundbar på automatiskt.

Mobilenhet

Den inledande anslutningen

- När du ansluter till en ny Bluetooth-enhet måste du kontrollera att enheten är inom 1 m avständ.

1. Tryck på knappen ✝ PAIR på soundbarens fjärrkontroll eller tryck på knappen 📄 (Källa) på soundbarens övre panel för att ange "Bluetooth"-läget.

Bluetooth-parkopplingsknapp LED-indikator
ELLERI "Bluetooth"-läge	Tills parkopplingen slutförts ändras den multifärgade lysdioden tillRött → Grönt → Blått i tur och ordning.
	"Ready to connect via Bluetooth."

1. På enheten väljer du "[AV] Samsung Soundbar S5B-Series" i listan som visas.

2. Spela upp musikfiler från enheten som är ansluten via Bluetooth genom Soundbar.

Om enheten inte kan ansluta

• Om du har en befintlig Soundbar (t.ex. [AV] Samsung Soundbar S5B-Series) i listan över högtalare på mobilenheten ska du ta bort den.
• Upprepa steg 1 och 2.

Anmärkningar om Bluetooth-anslutning

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 20 minuter i Redo-läge.
• Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter:
• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.
• Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.
• Soundbar har stöd för SBC-data (44,1 kHz, 48 kHz).
• Anslut bara till en Bluetooth-enhet som har stöd för A2DP (AV)-funktionen.
• Du kan inte ansluta Soundbar till en Bluetooth-enhet som bara har stöd för HF-funktionen (Hands Free).
• När du ansluter Soundbar till en Bluetooth-enhet ska du placera dem så nära varandra som möjligt.
• Ju längre Soundbar och Bluetooth-enheten är från varandra, desto lägre blir ljudkvaliteten. Bluetooth-anslutningen kan avbrytas när enheterna är utanför den effektiva räckvidden.
• Bluetooth-anslutningen fungerar kanske inte som avsett i områden med dålig mottagning.
• En Bluetooth-enhet kan uppleva oljud eller felfunktioner under följande omständigheter:

- Om någon kroppsdel är i kontakt med signalmottagaren på Bluetooth-enheten eller Soundbar

- I hörn eller om det finns ett hinder i närheten, t.ex. en vägg eller avgränsare, där elektriska förändringar kan förekomma.

– När den utsätts för radiostörningar av andra produkter som använder samma frekvensområden, t.ex. medicinsk utrustning, mikrovågsugnar och trådlösa nätverksenheter.

- Hinder som dörrar och väggar kan fortfarande påverka ljudkvaliteten även när enheterna är inom den effektiva räckvidden.

• Observera att det inte går att parkoppla Soundbar med andra Bluetooth-enheter när Bluetooth-alternativet används.
• Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen.

Bluetooth Power Av/På

Om en tidigare parkopplad Bluetooth-enhet försöker parkoppla med Soundbar när funktionen Bluetooth Power På är aktiverad och Soundbar är avstängd, slås Soundbar på automatiskt.

1. Tryck på och håll ned knappen SOUND MODE på fjärrkontrollen i minst 5 sekunder medan Soundbar är påslagen.
2. En flerfärgad LED-indikator på soundbaren blinkar med färgen "Cyan".

SOUND MODE-knapp LED-indikator
	På (standard)	Av
Bluetooth Power Av/På	Växla På → Av

Koppla bort Bluetooth-enheten från en Soundbar

Så här kopplar du från Bluetooth-enheten från Soundbar. För instruktioner, se Bluetooth-enhetens bruksanvisning.

• Soundbar kopplas från.
• Om Soundbar är frånkopplad från Bluetooth-enheten blinkar den multifärgade lysdiodsindikatorn "Rött" tre gånger.

Koppla bort Soundbar från Bluetooth-enheten

Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen för att välja något annat läge än "Bluetooth".

- Det tar tid att koppla bort eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Bortkopplingstiden kan variera beroende på Bluetooth-enheten.)

Bluetooth-multianslutning

Soundbar kan anslutas till 2 Bluetooth-enheter samtidigt.

1. Tryck och håll ned ✝ PAIR-knappen i minst 5 sekunder samtidigt som soundbaren är avslagen.
2. En flerfärgad LED-indikator på soundbaren blinkar med färgen "Cyan".

Bluetooth-parkopplingsknapp LED-indikator
I standbyläge	Multianslutning På(standard)	Multianslutning Av

1. Anslut Soundbar till upp till två Bluetooth-enheter. (Se sidan 26)
2. Spela upp musik från en av de anslutna Bluetooth-enheterna när två enheter är anslutna.
3. Om musik spelas upp från Bluetooth-enhet "B" samtidigt som du spelar upp från enhet "A" börjar musiken spelas på enhet "B" och uppspelningen stoppas/pausas automatiskt på enhet "A".
4. I versioner före AVRCP V1.4, kan växlingstiden för enheten som spelar upp musik försenas.

Bluetooth-multiparkoppling

Parkoppla flera enheter med Soundbar

1. Slå på Soundbar.
2. I läget "Bluetooth" ska du trycka och hålla ned knappen (Källa) på ovansidan av Soundbar i mer än 5 sekunder tills Soundbar övergår till läget "Bluetooth Pairing". Se till att Bluetooth-enhetens Bluetooth är på och välj Soundbar i listan över tillgängliga enheter, Soundbar ansluts då automatiskt till Bluetooth-enheten.
3. Det går också att parkoppla och ansluta en 2:a Bluetooth-enhet till Soundbar med samma metod. Om du försöker ansluta en 3:e enhet tappar en ansluten enhet som inte spelar upp ljud Bluetooth-anslutningen, men förblir parkopplad med Soundbar.
4. Med samma metod kan du parkoppla upp till 8 Bluetooth-enheter, men bara de senaste 2 förblir anslutna till Soundbar samtidigt.

OBS!

• Anslut soundbaren till upp till två Bluetooth-enheter.
• Spela upp musik från en av de anslutna Bluetooth-enheterna när två enheter är anslutna.
• Om musik spelas upp från Bluetooth-enheten "B" samtidigt som du spelar upp musik från enhet "A", börjar musiken spelas på enhet "B" och uppspelningen stoppas/pausas automatiskt på enhet "A".
• I versioner före AVRCP V1.4, kan växlingstiden för enheten som spelar upp musik fördröjas.
• På vissa enheter går det att växla enhet med ett meddelande eller larm.
• Vissa enheter stöder inte flera anslutningar via Bluetooth.
• Läget "Bluetooth Pairing" avbryts om ingen enhet har parkopplats inom 3 minuter.
• I vissa appar kan det ta runt 7 sekunder att växla enhet.
• Om du försöker ansluta en 3:e Bluetooth-enhet, kopplas enheterna A eller B från. (En enhet som inte spelar upp för tillfället kopplas från.)
• Endast 1 Samsung-TV eller 2 Bluetooth-enheter kan vara anslutna till soundbaren samtidigt.
• Soundbaren kopplas bort från Bluetooth-enheterna när den tar emot en anslutningsförfrågan från en Samsung-TV.

Använda Tap Sound

Tryck på Soundbar med din mobilenhet för att spela upp ljudet från mobilenheten via Soundbar.

• Den här funktionen kanske inte stöds beroende på mobilenhet.
• Den här funktionen är bara kompatibel med Samsung-mobilenheter med Android 8.1 eller senare.

1. Slå på funktionen Tap Sound på mobilenheten.

- Se "Aktivera funktionen Tap Sound" nedan för information om hur du slår på funktionen.

1. Tryck mobilenheten mot Soundbar. Välj "Starta nu" i meddelandefönstret som visas.

En anslutning upprättas mellan mobilenheten och Soundbar via Bluetooth.

1. Spela upp ljudet från mobilenheten via Soundbar.

2. Funktionen ansluter en mobilenhet till Soundbar via Bluetooth genom att känna av den vibration som uppstår när enheten rör vid Soundbar.

3. Se till att mobilenheten inte trycks mot ett vasst hörn på Soundbar. Soundbar eller mobilenheten kan få repor eller skador.
4. Vi rekommenderar att mobilenheten skyddas med ett fodral. Tryck lätt på det breda området på övre delen av Soundbar utan att använda för stor kraft.
5. Uppdatera SmartThings-appen till den senaste versionen för att använda den här funktionen Funktionen kanske inte stöds beroende på version av appen.

Använd appen SmartThings för att slå på funktionen Tap View, Tap Sound.

1. Kör SmartThings-appen på mobilenheten.
2. Välj (≡→_) på SmartThings-appskärmen som visas på mobilenheten.
3. Ställ in "Tap View, Tap Sound" till På för att funktionen ska fungera när en mobilenhet trycks mot Soundbar.

OBS!

• När mobilenheten är i strömspararläge fungerar inte Tap Sound-funktionen.
• Tap Sound-funktionen kanske inte fungerar om det finns enheter i närheten av Soundbar som orsakar radiostörningar, t.ex. elektriska enheter. Se till att enheter som kan orsaka radiostörningar placeras på tillräckligt avständ från Soundbar.

10 MONTERA VÄGGFÄSTET

Säkerhetsåtgärder vid montering

• Montera enbart på vertikala väggar.
• Montera inte på en plats med hög temperatur eller luftfuktighet.
• Kontrollera att väggen är tillräckligt stark för att bära produktens vikt. Förstärk annars väggen eller välj en annan monteringsplats.
• Införskaffa och använd fästskruvarna eller fästanordningarna för den typ av vägg du har (gipsskiva, järnplåt, trä osv.). Om möjligt bör stödskruvarna monteras i väggreglar.
• Köp väggmonteringsskruvar enligt typen och tjockleken hos den vägg där du vill montera Soundbar.

- Diameter: M5

– Längd: 35 mm eller längre rekommenderas.

- Anslut kablarna från enheten till externa enheter innan du monterar Soundbar på väggen.

- Kontrollera att enheten är avstängd och att kontakten inte är ansluten till strömkällan innan enheten installeras. Annars kan den orsaka elstötar.

Väggmonteringskomponenter

Väggfästguide

Fästskruv Skruv

Väggfäste

1. Placera Väggfästguiden på väggytan.

2. Väggfästguiden måste ligga plant vägrätt.

3. Om din tv är monterad på väggen ska du montera Soundbar minst 5 cm under tv:n.

TV 5 cm eller mer

1. Placera Väggfästguidens mittlinje i höjd med tv:ns mitt (om du monterar Soundbar under tv:n) och fäst sedan Väggfästguide på väggen med tejp.

- Om enheten inte ska monteras under en tv sätter du Mittlinje i installationsområdets mitt.

Mittlinje

1. Använd en penna för att markera hålens positioner och ta bort Väggfästguide.

1. Använd en borr i passande storlek och borra hål i väggen vid varje markering.

- Om markeringarna inte motsvarar reglarnas placering bör du sätta i lämpliga fästanordningar i hålen innan du sätter fast skruvarna. Om du använder fästanordingar måste du se till att borra tillräckligt stora hål för dem.

1. Kör in en skruv (medföljer inte) genom varje Fästskruv och skruva sedan fast skruvarna i skruvhålen.

(Medföljer inte)

1. Montera de 2 Väggfästen i rätt riktning på undersidan av Soundbar med hjälp av 2 skruvar.

- Kontrollera vid monteringen att upphängningsdelen av Väggfästen är placerad en bit bakom baksidan av Soundbar.

Höger kortsida på Soundbar

1. Installera Soundbar med de fastsatta Väggfästen genom att hänga Väggfästen på Fästskruvar på väggen.

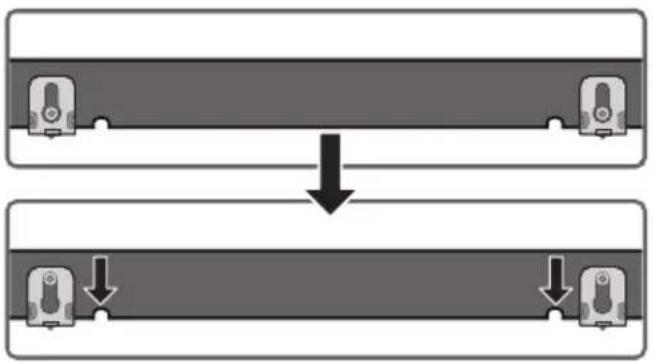

1. Skjut Soundbar nedåt som på bilden nedan så att Väggfästen sitter ordentligt på Fästskruvar.

- Sätt i Fästskruvar i den breda (nedre) delen av Väggfästen, och dra sedan Väggfästen nedåt så att Väggfästen sitter ordentligt på Fästskruvar.

11 INSTALLERA SOUNDBAR FRAMFÖR TV:N

3 cm eller mer

Installera mitten av Soundbar vid mitten av tv:n enligt bilden.

Placera Soundbar minst 3 cm från tv:n.

OBS!

• Se till att Soundbar är placerad på en plan och fast yta.
• Ett otillräckligt avständ från tv:n kan leda till problem och akustik.

12 PROGRAM- UPPDATERING

Viktigt! Behåll originalinställningarna efter uppgradering.

USB (5V 0.5A) Micro-USB till USB-adapterkabel (medföljer ej)

1. Anslut ett USB-minne i USB-porten på din dator.
   Viktigt! Se till att det inte finns några musikfiler på USB-enheten. Det kan annars leda till att uppdatering misslyckas.
2. Gå till (samsung.com) → välj Ange modell nummer och ange din Soundbarmodell. Välj manualer och nedladdningar och ladda ned den senaste programfilen.
3. Spara den nedladdade programvaran på en USB-enhet och välj "Extrahera alla" för zippa upp mappen.

4. Slå på soundbaren och anslut USB-minnet, som innehåller programvaruuppdateringen, i honkontakten på Micro USB-adapterkabeln. Anslut kabeln till USB-porten på soundbaren.

5. Anslut USB till soundbaren och välj USB som källa, programvaran kommer nu att uppdateras automatiskt inom 2 minuter. Under uppdateringsprocessen börjar de fem LED-lamporna blinka i en loop, och därefter lyser alla 5 LED-lamporna med ett stadigt vitt sken och sedan börjar de blinka i en loop igen. När uppdateringen är klar blinkar den cyanblå indikatorlampan tre gånger och soundbaren startar om automatiskt.

LED-indikator	Vitt från vänster till höger och från höger till vänster x 1 Start the software update.
	Fem LED-lampor lyser vitt Vitt från vänster till höger och från höger till vänster x 1 Cyan blinkar X3 Programvaruuppdateringen är klar "The software update is complete."
	Röd blinkar x 3 Programvaruuppdateringen misslyckades "The software update failed."

- Den här produkten har en DUAL BOOT-funktion Om den fasta programvaran inte uppdateras kan du uppdatera den fasta programvaran igen.

Om den blinkande lysdiodsekvensen inte visas

1. Stäng av Soundbar, ta ut lagringsenheten som innehåller de uppdaterade filerna ur USB-porten på Soundbar och sätt sedan i den igen.
2. Dra ur strömkabeln till Soundbar, sätt i den igen och slå sedan på Soundbar.

OBS!

• Uppdateringen av fast programvara kanske inte fungerar som den ska om ljudfiler som stöds av Soundbar finns lagrade i lagringsenheten.
• Stäng inte av strömmen eller ta bort USB-enheten medan uppdatering pågår. Huvudenheten stängs av automatiskt när uppdateringen av den fasta programvaran är klar.
• Behåll originalinställningarna efter uppgradering. (t.ex. volym, ljudfält)
• När uppdateringen av den inbyggda programvaran är klar slås Soundbar automatiskt på och användargränssnittet Röst startar.

Om programvaruuppdateringen misslyckas kontrollerar du om det är fel på USB-minnet.

• Mac OS-användare ska använda MS-DOS (FAT) som USB-format.
- Uppdatering via USB kanske inte är tillgängligt beroende på lagringsenhetens tillverkare.

Återställ

5 Sec - +

När Soundbar är på trycker du på knapparna - + (Volym) på huvudenheten samtidigt i minst 5 sekunder. LED-displayen ändras enligt nedan och sedan återställs Soundbar.

LED- indikator Vit rör sig från vänster till höger och från höger till vänster "Start the factory reset." Cyan blinkar X3 "The factory reset is complete."

! VAR FÖRSIKTIG

- Alla Soundbar-inställningar återställs. Utför endast den här åtgärden när återställning är nödvändigt.

13 FELSÖKNING

Kontrollera följande innan du begär hjälp.

Soundbar startar inte.

→Kontrollera om strömsladden till Soundbar är korrekt insatt i uttaget.

Soundbar fungerar intermittent.

→Koppla bort strömsladden och sätt in den igen.
→Starta om den externa enheten och försök igen.
→Om det inte finns någon signal stängs Soundbar automatiskt av efter en viss tidsperiod. Slå på strömmen. (Se sidan 9.)

Fjärrkontrollen fungerar inte.

→Rikta fjärrkontrollen direkt mot Soundbar.
→Byt ut batterierna mot nya.

Det hörs inget ljud från Soundbar.

→Volymen på Soundbar är för låg eller avstängd. Justera volymen.
→När en extern enhet (STB, Bluetooth-enhet, mobilenhet etc.) är ansluten justerar du volymen på den externa enheten.
→För ljud från tv:n, välj Soundbar. (Samsungtv:Startsida ( →Meny →Inställn. ( ) →Alla inställningar ( →Ljud → Ljudutgång →Välj Soundbar)
→Kabelanslutningen till Soundbar får inte vara lös. Ta bort kabeln och anslut den igen.
→Ta bort strömsladden helt, anslut den igen och slå på strömmen.
→ Initiera produkten och försök igen. (Se sidan 36.)

Om TV:n inte är ansluten via HDMI TO TV (ARC).

→Kontrollera om HDMI-kabeln är korrekt ansluten till ARC-kontakten. (Se sidan 17.)
→Anslutningen kanske inte är möjlig på grund av en ansluten extern enhet (kabeltv-box, spelkonsol etc.). Anslut Soundbar direkt.
→HDMI-CEC kanske inte är aktiverat på tv:n. Slå på CEC på tv-menyn. (Samsung-tv:Startsida (n) → Meny → Inställn. ( )) Alla inställningar (♂ → Anslutning → Extern enhetshanterare → Anynet+ (HDMI-CEC) PÅ)

Soundbar ansluter inte via Bluetooth.

→När du ansluter en ny enhet växlar du till Bluetooth-parkoppling för anslutning. (Tryck på knappen ✝ PAIR på fjärrkontrollen eller tryck på knappen

(Källa) på huvudenheten i minst 5 sekunder.)

→Om Soundbar är ansluten till en annan enhet, kopplar du från den enheten först för att byta enhet.

→Återanslut den efter att du tagit bort Bluetooth-högtalarlistan på enheten för att ansluta. (Samsung-tv: Startsida ( → Meny → Inställn. ( → Alla inställningar ( ) → Ljud → Ljudutgång → Bluetooth-högtalarlista)

→Ta bort och återanslut strömkontakten och försök sedan igen.

→ Initiera produkten och försök igen. (Se sidan 36.)

Ljudet försvinner vid anslutning via Bluetooth.

→Om din Bluetooth-anslutna enhet flyttas för längt från Soundbar kan ljudet försvinna. Flytta enheten närmare Soundbar.
→Ljudet kan försvinna om någon del av din kropp kommer i kontakt med Bluetooth-sändaren eller om produkten har installerats på en möbel av metall. Kontrollera installationsmiljön och användningsförhållandena.

Bluetooth-multianslutningen fungerar inte.

→När TV:n har anslutits till Soundbar går det kanske inte att använda flera anslutningar via Bluetooth. Koppla bort Soundbar från TV:n och försök igen.
→Kontrollera om inställningen Bluetooth-multianslutning är aktiverad. (Se avsnittet "Soundbar ansluter inte via Bluetooth.")
→Koppla bort enheten som spelar just nu, parkoppla med enheten som du vill ansluta och återanslut den bortkopplade enheten.
→ Se avsnittet "Ljudet försvinner vid anslutning via Bluetooth." om ljudet inte fungerar efter korrekt anslutning.

Soundbar startar inte automatiskt med TV:n.

→Om du stänger av Soundbar medan du ser på tv inaktiveras strömsynkroniseringen med tv:n. Slå av tv:n först.

14 LICENS

* Den här produkten har inte stöd för Dolby Atmos®.

Om du vill skicka förfrågningar och begäranden i frågor kring öppen källkod, kan du kontakta Samsung Open Source (http://opensource.samsung.com)

16 VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.
• En administrationsavgift kan debiteras om antingen

(a) en tekniker tillkallas och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

(b) du tar med enheten till ett reparationscenter och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

- Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.

17 SPECIFIKATIONER OCH GUIDE

Specifikationer

Modellnamn HW-S56B
USB 5V/0,5A
Vikt 2,4 kg
Mått (B x H x D) 670,0 x 62,3 x 105,0 mm
Driftstemperaturintervall +5°C till +35°C
Intervall för luftfuktighet 10 % till 75 %
FÖRSTÄRKAREUtgångseffekt	(30W x 2) + (30W x 2) + 20W
Uppspelningsformat som stödsDTS, Dolby® Digital (DTS-virtuellt surroundljud spelas i DTS-format.)	LPCM 2ch, Dolby AudioTM(Stödjer Dolby® Digital), DTS, DTS Virtual:X
UTEFFEKT FÖR TRÅDLÖS ENHET Överföringshastigheten är 9 dBm.

Total strömförbrukning vid standbyläge (W) 0,5W
BluetoothMetod för avaktivering av port	Tryck på och håll ned knappen SOUND MODE i mer än 5 sekunder för att slå av Bluetooth-funktionen.

OBS!

• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationer utan föregående meddelande.
  • Vikt och mått är ungefärliga.

Samsung deklarerar härmed att den här radioutrustningen uppfyller kraven i direktiv 2014/53/EU och tillämpliga lagstadgade krav i Storbritannien.

Den fullständiga texten i deklarationen om överensstämmelse är tillgänglig på:

http://www.samsung.com. Gå till Support och ange modellnamn.

Den här utrustningen kan användas i alla EU-länder och i Storbritannien.

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG.

Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Mer information om Samsungs miljöåtaganden och produktspecifika regelverksförpliktelser, t.ex. REACH, WEEE, batterier, finns på:

Krav på ekodesign för externa nätaggregat :

www.samsung.com/global/ecodesign_component

SIKKERHETSINFORMASJON

SIKERHETSFORANSTALTNINGER

FOR Å REDUSERE FAREN FOR ELEKTRISK ST∅T, TA IKKE AV BAKDEKSLET.

INNVENDIGE DELER KAN IKKE REPARERES AV BRUKEREN. OVERLAT ALL SERVICE TIL KVALIFISERT PERSONELL.

Tabellen nedenfor viser en forklaring av symbolene som kan vises på Samsung-produktet ditt.

1. Velg Bluetooth-modus på Samsung-TV-en.

- «Bluetooth Pairing»-modusen stopper när ingen enhet pares innen tre minutter.

Metode 1. Tilslutning med en HDMI ____ 17

Metode 1. Tilslutning med en HDMI

FORSIGTIG
