Produkttyp	Soundbar
Modell	Samsung HW-A560
Kanaler	2.1
Total uteffekt	320W
Trådlös subwoofer	Ingår
Mått (Soundbar)	860 x 60 x 85 mm
Mått (Subwoofer)	180 x 320 x 280 mm
Vikt (Soundbar)	2.5 kg
Vikt (Subwoofer)	4.0 kg
Strömförbrukning (Soundbar)	25W
Strömförbrukning (Subwoofer)	30W
Standby strömförbrukning	<0.5W
Anslutningar	HDMI ARC, Bluetooth 4.2, Optisk, USB
Ljudfunktioner	Adaptivt ljud, Spelläge, Dolby Audio, DTS Virtual:X
Fjärrkontroll	Ingår
Väggmonteringsbar	Ja (fästen ingår)
Subwooferanslutning	Trådlös (automatisk ihopparning)
Färg	Svart
Bluetooth-version	4.2
Ljudformat som stöds	MP3, WMA, AAC, FLAC, WAV
Rengöringsanvisningar	Torka med torr trasa, undvik vätskor
Säkerhet	Utsätt inte för fukt, håll ventilation
Reparerbarhet	Kontakta Samsungs servicecenter

Vanliga frågor - HW-A560 SAMSUNG

Hur ansluter jag soundbaren till min TV?

Använd en HDMI-kabel för att ansluta HDMI ARC-porten på soundbaren till HDMI ARC-porten på din TV. Alternativt kan du använda en optisk kabel eller Bluetooth om din TV stöder det.

Hur parkopplar jag subwoofern trådlöst?

Subwoofern parkopplas automatiskt med soundbaren när båda är anslutna. Om inte, tryck på ID SET-knappen på subwoofern och sedan på MUTE-knappen på fjärrkontrollen i 5 sekunder.

Kan jag väggmontera soundbaren?

Ja, soundbaren levereras med väggmonteringsfästen och skruvar. Se till att väggen kan bära vikten och följ instruktionerna i manualen.

Hur återställer jag soundbaren till fabriksinställningarna?

Håll ned MUTE-knappen på fjärrkontrollen i 5 sekunder. Soundbaren stängs av och återställs.

Vilken Bluetooth-version stöder soundbaren?

Den stöder Bluetooth 4.2 för stabil trådlös ljudströmning från din telefon eller surfplatta.

Stöder soundbaren Dolby Atmos?

Nej, HW-A560 stöder Dolby Audio och DTS Virtual:X för virtuellt surroundljud, men inte Dolby Atmos.

Hur använder jag funktionen Adaptivt ljud?

Tryck på SOUND MODE-knappen på fjärrkontrollen tills ADAPTIVE SOUND är valt. Soundbaren optimerar automatiskt ljudet baserat på innehållet.

Vad är skillnaden mellan spelläge och standardläge?

Spelläge minskar ljudfördröjningen och förbättrar riktningsljudet för spel. Standardläge ger balanserat ljud för TV och film.

Kan jag styra soundbaren med min TV-fjärrkontroll?

Ja, om din TV stöder HDMI ARC eller CEC kan du styra ström och volym med din TV-fjärrkontroll.

Hur rengör jag soundbaren?

Använd en mjuk, torr trasa för att torka av utsidan. Använd inte vätskor eller rengöringsspray. Håll ventilationsgallren fria från damm.

BRUKSANVISNING HW-A560 SAMSUNG

LED-statuslampor på subwooferns baksida

Tabellen nedan visar en förklaring av symbolerna som kan visas på din Samsung-produkt.

I tabellen nedan förklaras de symboler som kan finnas på din Samsung-produkt.

	VAR FÖRSIKTIGRISK FÖR ELEKTRISK STÖT, ÖPPNA INTE
	Den här symbolen visar att det är hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida.
	Den här symbolen indikerar att det finns viktig dokumentation som medföljer produkten angående dess funktion och underhåll.
	Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.Om den här symbolen inte finns på en produkt som har strömsladd MÅSTE produkten vara ordentligt ansluten till skyddsjordning (jordad).
	Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.
	Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.
	Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information.

VAR FÖRSIKTIG

VARNING

- Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka eldsvåda eller elstötar.

VAR FÖRSIKTIG

• FÖR IN DET BREDA STIFTET SÅ LÅNGT DET GÅR I DEN BREDA SKÅRAN SÅ UNDVIKER DU ELSTÖTAR.
• Den här enheten ska alltid anslutas till ett växelströmsuttag med en jordad kontakt.
• Eftersom kontakten ska dras ur uttaget när enheten ska kopplas bort från huvudström, ska strömkontakten vara lättåtkomlig.
• Utsätt inte den här apparaten för droppar eller skvätt. Ställ inga föremål fyllda med vätskor, exempelvis vaser, på apparaten.
• Om du vill slå av apparaten helt måste du dra ur strömkontakten ur vägguttaget.

Följaktligen måste strömkontakten alltid vara lätt att komma åt.

SÄKERHETSANVISNINGAR

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller de strömkrav som står på klistermärket på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt ventilationsutrymme runt om 7-10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är utformad för kontinuerlig användning. För att helt stänga av enheten ska du koppla från den från vägguttaget. Koppla ur enheten om du har tänkt lämna den oanvänd under en längre tid.
2. Vid åskväder ska enheten omedelbart kopplas ur vägguttaget. Blixtnedslag kan skada enheten.
3. Utsätt inte enheten för direkt sol eller andra värmekällor. Detta kan leda till överhettning och felfunktion för enheten.
4. Skydda enheten från fukt (exempelvis vaser med vatten) och överdriven hetta (exempelvis öppen spis), eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning. Den här produkten är endast avsedd för hemmabruk.

Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer. Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, för att den ska uppnå rumstemperatur.

1. Batterierna som används med den här produkten innehåller kemikalier som är skadliga för miljön. Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. VAR FÖRSIKTIG : Risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ.

OM DEN HÄR HANDBOKEN

Användarhandboken består av två delar: en enklare ANVÄNDARHANDBOK i pappersutgåva samt en nedladdningsbar FULLSTÄNDIG HANDBOK.

Se den här handboken för säkerhetsanvisningar, produktinstallation, komponenter, anslutningar och produktspecifikationer.

Du hittar den FULLSTÄNDIGA HANDBOKEN i Samsungs supportcenter på webben genom att skanna QR-koden. Om du vill visa handboken på din dator eller mobil laddar du ned den i dokumentformat från Samsungs webbplats. (http://www.samsung.com/support)

Konstruktion och specifikationer kan ändras utan föregående meddelande.

Sätt i batterierna innan du använder fjärrkontrollen (AA-batterier × 2) ____ 2

02 Produktöversikt 3

Frontpanel/översidespanel på Soundbar 3

Bottenpanelen på Soundbar

03 Ansluta Soundbar

Ansluta ström

Ansluta Soundbar till subwoofern

– Automatisk anslutning mellan subwoofern och Soundbar

- Ansluta subwoofern manuellt om automatisk anslutning misslyckas

Ansluta SWA-9100S (säljs separat) till en Soundbar

04 Anslutning till tv:n

Metod 1. Ansluta via kabel

- Ansluta med en optisk kabel

- Ansluta en tv med en HDMI-kabel

Metod 2. Ansluta trådlöst

- Ansluta en tv via Bluetooth

05 Ansluta en extern enhet

Ansluta med en optisk kabel

Ansluta med en HDMI-kabel 17

06 Ansluta en USB-lagringsenhet 18

07 Ansluta en mobilenhet 19

Ansluta via Bluetooth ____ 19

08 Använda fjärrkontrollen 23

Använda fjärrkontrollen ____ 23

Styra volymen för Soundbar med en tv-fjärrkontroll 26

Använda de dolda knapparna (knappar med mer än en funktion) ____ 27

Uteffektspecifikationer för de olika ljudeffektslägena ____ 27

09 Installera väggfästet 28

Försiktighetsåtgärder vid installation ____ 28

Väggmonteringskomponenter ____ 28

10 Program-uppdatering 30

Kontrollera versionen av den inbyggda programvaran 30

Om UPDATE inte visas ____ 31

11 Felsökning 32

12 Licens 34

13 Licensmeddelande för open source 35

15 Specifikationer och guide 36

Specifikationer 36

01 KONTROLLERA KOMPONENTERNA

• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Soundbarhuvudenhetens undersida)
• Kontakta något av Samsungs servicecenter eller Samsungs kundsupport om du vill köpa tillbehör eller tillvalskablar.
• Beroende på region kan stickkontakten variera i utseende, och den kan även levereras integrerad med AC/DC-adaptern.
• Utseendet hos tillbehören kan variera något från illustrationerna ovan.

Sätt i batterierna innan du använder fjärrkontrollen (AA-batterier × 2)

Skjut bakstycket i pilens riktning tills det har avlägsnats helt. Sätt i 2 AA-batterier (1,5 V) vända så att polariteten är korrekt. Skjut fast bakstycket igen.

Frontpanel/översidespanel på Soundbar

1	SkärmVisar produktens status och aktuella läge.
2	Knappen Ström)Slår på och av strömmen.Auto Power Down-funktionenEnheten stängs av automatiskt i följande situationer.- D.IN-/HDMI-/BT-/USB-läget: Om det inte förekommer någon ljudsignal inom 20 minuter.
3	Knappen (Volym) Justerar volymen.När volymnivån justeras visas den på framsidesdisplayen på Soundbar.
4	Knappen (Källa)Väljer ingångsläge för källa.
	Ingångsläge Skärm
	Optisk digital ingång D.IN
	ARC (HDMI OUT)-ingång	D.IN → TV ARC (Autokonvertering)
	HDMI-ingång HDMI
	BLUETOOTH-läge BT
	USB-läge USB
	Om du vill aktivera läget "BT PAIRING", ändrar du källan till "BT" och håller sedan knappen → (Källa)intryckt längre än 5 sekunder.

• När du kopplar in nätsladden fungerar strömbrytaren i 4 till 6 sekunder.
• När du slår på strömmen till enheten tar det 4 till 5 sekunder innan den kan reproducera ljud.
• Om du endast vill lyssna på ljudet från Soundbar måste du stänga av TV-högtalarna i menyn Ljudkonfiguration på din TV. Se den bruksanvisning som medföljer din TV.

Bottenpanelen på Soundbar

1	DIGITAL AUDIO IN (OPTICAL)Anslut till den digitala (optiska) utgången på en extern enhet.
2	USB (5V 0.5A)Anslut en USB-enhet här för att spela upp musikfiler på USB-enheten genom Soundbar.
3	HDMIIngång för digitala video- och ljudsignaler samtidigt med en HDMI-kabel.Anslut till HDMI-utgången på en extern enhet.
4	HDMI TO TV (ARC)Anslut till HDMI (ARC)-kontakten på en tv.
5	DC 24V (Strömförsörjning in)Anslut AC/DC-strömadaptern.

• När du drar ur strömkabeln till AC/DC-nätadaptern från ett vägguttag ska du dra i kontaktdelen. Dra inte i kabeln.
• Anslut inte den här enheten eller andra komponenter till ett växelströmsuttag förrän alla anslutningar mellan komponenterna är klara.

03 ANSLUTA SOUNDBAR

Ansluta ström

Använd kablarna för att ansluta subwoofern och Soundbar till ett eluttag i följande ordning:

1. Anslut strömsladden till subwoofern.
2. Anslut kabeln för utgående ström till strömadaptern och sedan till Soundbar.
3. Anslut strömsladden till ett vägguttag.

Se bilderna nedan.

- Mer information om den strömförsörjning som krävs och om strömförbrukning finns på etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)

- Se till att AC/DC-adaptern ligger platt på bordet eller golvet. Om du placerar AC/DC-adaptern så att den hänger med kontakten för elsladden uppåt, kan vatten och andra främmande substanser tränga in i adaptern och göra att den inte fungerar.

Ansluta Soundbar till subwoofern

När subwoofern är ansluten kan du få ett djupt basljud.

Automatisk anslutning mellan subwoofern och Soundbar

När du slår på strömmen efter att du anslutit strömkablarna till Soundbar och subwoofern, ansluts subwoofern automatiskt till Soundbar.

- När den automatiska hopparningen har slutförts tänds den blå indikatorlampan på baksidan av subwoofern.

LED-indikatorlampor på baksidan av subwoofern

LED Status Beskrivning Lösning
Blå	På	Lyckad anslutning (normal drift)	-
	Blinkar Återställer anslutningen		Kontrollera om strömkabeln som är ansluten till huvudenheten för Soundbar är korrekt ansluten eller vänta ca 5 minuter. Om blinkandet fortsätter provar du med att ansluta subwoofern manuellt.Se sidan 7.
Röd På		Standby (när Soundbar-huvudenheten är avstängd)	Kontrollera att strömkabeln till Soundbar-huvudenheten är korrekt ansluten.
		Anslutningen misslyckades	Anslut igen. Se anvisningarna för manuell anslutning på sidan 7.
Röd och blå	Blinkar Felfunktion		Se kontaktinformationen till Samsung Service Center i handboken.

Ansluta subwoofern manuellt om automatisk anslutning misslyckas

Innan du utför proceduren för manuell anslutning nedan:

• Kontrollera att strömkablarna för Soundbar och subwoofern är korrekt anslutna.
• Se till att Soundbar är på.

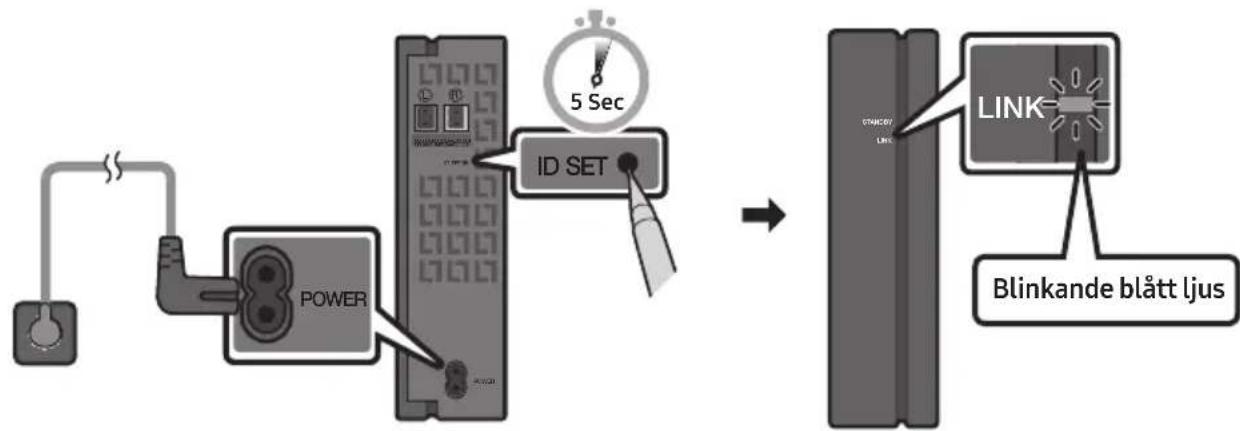

• Håll ID SET på baksidan av subwoofern intryckt i minst 5 sekunder.

- Den röda indikatorlampan på baksidan av subwoofern släcks och den blå indikatorlampan börjar blinka.

Baksida av subwoofer

1. Håll knappen Upp på fjärrkontrollen intryckt i minst 5 sekunder.
2. MeddelandetID SET visas på Soundbars display ett kort tag och försvinner sedan.
3. Soundbar slås på automatiskt när ID SET är klar.

1. Kontrollera om lysdioden LINK lyser med ett fast blått ljus (anslutningen upprättad).

Lysdioden LINK slutar blinka och lyser med ett fast blått ljus när anslutningen har upprättats mellan Soundbar och den trådlösa subwoofern.

OBS!

• Anslut inte den här produktens strömkabel eller din tv till ett vägguttag förrän alla anslutningar mellan komponenterna är klara.
• Innan du flyttar eller installerar den här produkten ska du se till att stänga av den och dra ur strömkabeln.
• Om huvudenheten är avstängd går den trådlösa subwoofern in i standbyläge och lysdioden STANDBY på baksidan blir röd efter att ha blinkat blått flera gånger.
• Om du använder en enhet som använder samma frekvens (5,8 GHz) som Soundbar i närheten av Soundbar, kan störningar orsaka vissa ljudavbrott.
• Det maximala överföringsavståndet för den trådlösa signalen hos huvudenheten är ca 10 m, men kan variera beroende på användningsmiljö. Om det finns en vägg i armerad betong eller metall mellan huvudenheten och den trådlösa subwoofern, kan det hända att systemet inte fungerar alls eftersom den trådlösa signalen inte kan gå genom metall.

SÄKERHETSÅTGÄRDER

• De trådlösa mottagarantennerna är inbyggda i den trådlösa subwoofern. Skydda enheterna mot vatten och fukt.
• För bästa möjliga lyssningsprestanda bör du se till att området runt den trådlösa subwoofern och den trådlösa mottagarmodulen (säljs separat) är fritt från hinder.

Ansluta SWA-9100S (säljs separat) till en Soundbar

Utöka till helt trådlöst ljud genom att ansluta trådlösa bakre högtalare (SWA-9100S – säljs separat) från Samsung till din Soundbar.

1. Anslut den trådlösa mottagarmodulen till 2 surroundhögtalare.

- Anslut högtalarkabelns ändar till högtalaren.

– Högtalarkablarna är färgkodade.

1. Kontrollera den trådlösa mottagarmodulens standbystatus när du har anslutit den till ett eluttag.

- Lysdiodsindikatorn LINK (blå lysdiod) på den trådlösa mottagarmodulen blinkar. Om lysdioden inte blinkar trycker du på knappen ID SET på baksidan av den trådlösa mottagarmodulen med spetsen på en penna i 5-6 sekunder tills lysdiodsindikatorn LINK blinkar (blått). Mer information om lysdioden finns i användarhandboken till SWA-9100S.

1. Håll knappen Upp på fjärrkontrollen intryckt i minst 5 sekunder.

- Meddelandet ID SET visas på Soundbars display ett kort tag och försvinner sedan.

- Soundbar slås på automatiskt när ID SET är klar.

VAR FÖRSIKTIG

- Om din Soundbar spelar upp musik när den ansluts till SWA-9100S kan det hända att ljudet hackar något från subwoofern när anslutningen upprättas.

1. Kontrollera om lysdioden LINK lyser med ett fast blått ljus (anslutningen upprättad).

Lysdioden LINK slutar blinka och lyser med ett fast blått ljus när anslutningen har upprättats mellan Soundbar och den trådlösa mottagarmodulen.

1. Om SWA-9100S inte har anslutits upprepar du proceduren från steg 2.

04 ANSLUTNING TILL TV:N

Hör tv-ljudet från din Soundbar via kabelanslutning eller trådlös anslutning.

• När Soundbar är ansluten till en vald Samsung-tv kan Soundbar styras med tv:ns fjärrkontroll.
• Funktionen stöds av Samsung Smart TV-modeller från 2017 och senare som stöder Bluetooth när du ansluter Soundbar till tv:n med en optisk kabel.
• Med den funktionen kan du också använda tv-menyn för att justera ljudfältet och olika inställningar samt volym och tyst.

Metod 1. Ansluta via kabel

Ansluta med en optisk kabel

Checklista före anslutning

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.
• Om du använder en optisk kabel och det finns skydd på kontakterna, måste du ta bort skydden först.

1. Anslut DIGITAL AUDIO IN (OPTICAL)-uttaget på Soundbar till OPTICAL OUT-uttaget på tv:n med en digital optisk kabel.
2. Tryck på knappen (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan läget "D.IN".

VAR FÖRSIKTIG

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.
• Se till att ansluta märkta ARC när du ansluter HDMI-kabeln mellan tv:n och Soundbar. Annars kanske inte tv-ljudet matas ut.
• Den rekommenderade kabeln är en High-Speed HDMI Cable with Ethernet.

1. När Soundbar och tv:n är på ansluter du HDMI-kabeln (medföljer inte) enligt bilden.
2. "TV ARC" visas i Soundbar-huvudenhetens display och tv-ljudet spelas upp på Soundbar.
3. Om det inte går att höra TV-ljudet trycker du på knappen (Källa) på fjärrkontrollen eller på översidespanelen på Soundbar för att växla till "D.IN"-läge. Skärmen visar "D.IN" och "TV ARC" i tur och ordning och tv-ljudet spelas upp.
4. Om "TV ARC" inte visas i Soundbar-huvudenhetens display, kontrollerar du att HDMI-kabeln (medföljer inte) är ansluten till rätt port.
5. Använd volymknapparna på tv:ns fjärrkontroll för att ändra volymen på Soundbar.

OBS!

• HDMI är ett gränssnitt som gör det möjligt att överföra ljud- och bilddata digitalt med en enda anslutning.
• Om det finns en ARC-port i tv:n ansluter du HDMI-kabeln till HDMI IN (ARC)-porten.
• Vi rekommenderar dig att använda en HDMI-kabel utan kärna om det är möjligt. Om du använder en HDMI-kabel med kärna ska du använda en som är tunnare än 14 mm i diameter.
• Den här funktionen är inte tillgänglig om HDMI-kabeln inte stödjer ARC.
• När sändningssignalerna är Dolby Digital och inställningen för "Digitalt utmatningsformat för ljud" är PCM på din TV, rekommenderar vi att du ändrar inställningen till Dolby Digital. När inställningen har ändrats kommer du att uppleva att ljudkvaliteten blir bättre. (Tv-menyn kan använda olika ord för Dolby Digital och PCM beroende på tv:ns tillverkare.)

Metod 2. Ansluta trådlöst

Ansluta en tv via Bluetooth

När en tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Det går bara att ansluta en tv åt gången.

Den inledande anslutningen

1. Tryck på knappen ✝ PAIR på fjärrkontrollen för att gå in i läget "BT PAIRING".

(ELLER) a. Tryck på knappen → (Källa) på översidespanelen och välj sedan "BT". "BT" ändras till "BT PAIRING" automatiskt om några sekunder eller ändras till "BT READY" om det finns en sparad anslutning. b. När "BT READY" visas håller du knappen → (Källa) på översidespanelen på Soundbar intryckt längre än 5 sekunder för att visa "BT PAIRING".

1. Välj Bluetooth-läge på tv:n. (Se tv:ns handbok för mer information.)
2. Välj "[AV] Samsung Soundbar A5-Series" från listan på tv-skärmen.

En tillgänglig Soundbar visas med "Need Pairing" eller "Paired" i tv:ns lista över Bluetooth-enheter. Anslut till Soundbar genom att välja meddelandet och upprätta en anslutning.

- När tv:n är ansluten visas [Tv:ns namn] → "BT" på framsidesdisplayen på Soundbar.

1. Nu kan du höra tv-ljudet från Soundbar.

Om enheten inte går att ansluta

• Om den tidigare anslutna Soundbar-listan (t.ex. "[AV] Samsung Soundbar A5-Series") visas i listan, tar du bort den.
• Upprepa sedan steg 1 till och med 3.

OBS!

- När du har anslutit Soundbar till din TV för första gången, använder du läget "BT READY" för att återansluta.

Koppla bort Soundbar från TV:n

Tryck på knappen → (Källa) på översidan av Soundbar eller på fjärrkontrollen och välj sedan något annat läge än "BT".

• Det tar tid att koppla bort eftersom TV:n måste ta emot ett svar från Soundbar. (Den tid som krävs kan variera beroende på TV-modell.)
• Om du vill avbryta den automatiska Bluetooth-anslutningen mellan Soundbar och TV:n, trycker du på knappen Vänster på fjärrkontrollen i 5 sekunder medan Soundbar visar statusen "BT READY". (Växla mellan aktiverad → inaktiverad)

Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY : I detta läge kan du söka efter tidigare anslutna TV-apparater eller ansluta en tidigare ansluten mobilenhet till Soundbar.
• BT PAIRING : I detta läge kan du ansluta en ny enhet till Soundbar. (Tryck på knappen ✝ PAIR på fjärrkontrollen eller håll knappen → (Källa) på översidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i "BT"-läget.)

OBS!

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet, anger du <0000>.
• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avståndet mellan Soundbar och Bluetooth-enheten överstiger 10 m.
• Soundbar stängs av automatiskt efter 20 minuter i Redo-läget.
• Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:
• Om det finns ett starkt elektriskt fält runt Soundbar. – Om två eller flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

05 ANSLUTA EN EXTERN ENHET

Anslut till en extern enhet via en kabelanslutning eller Bluetooth-anslutning för att spela upp den externa enhetens ljud via Soundbar.

Ansluta med en optisk kabel

1. Anslut DIGITAL AUDIO IN (OPTICAL) på huvudenheten till OPTICAL OUT-uttaget på källenheten med en digital optisk kabel.
2. Välj "D.IN"-läge genom att trycka på knappen (Källa) på översidespanelen eller på fjärrkontrollen.

Ansluta med en HDMI-kabel

1. Anslut en HDMI-kabel (medföljer inte) från HDMI-uttaget på baksidan av produkten till HDMI OUT-uttaget på den digitala enheten.
2. Anslut en HDMI-kabel (medföljer inte) från HDMI TO TV (ARC)-uttaget på baksidan av produkten till HDMI IN-uttaget på tv:n.
3. Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan "HDMI".
4. "HDMI"-läget visas på Soundbar-displayen och ljudet spelas upp.

06 ANSLUTA EN USB-LAGRINGSENHET

Du kan spela upp musikfiler från USB-lagringsenheter via Soundbar.

1. Anslut USB-enheten till USB-porten på undersidan av produkten.
2. Tryck på knappen (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan "USB".
3. "USB" visas på displayen.
4. Spela upp musik från USB-lagringsenheten via Soundbar.

- Soundbar stängs av automatiskt (Auto Power Down) om ingen USB-enhet har anslutits under mer än 20 minuter.

Kompatibilitetslista

Förlängning Codec Samplingsfrekvens Bithastighet
*.mp3 MPEG 1 Layer2	16kHz ~ 48kHz 80–320kbps
	MPEG 1 Layer3	16kHz ~ 48kHz 80–320kbps
	MPEG 2 Layer3	16kHz ~ 48kHz 80–320kbps
	MPEG 2.5 Layer3	16kHz ~ 48kHz 80–320kbps
*.wma	Wave_Format_MSAudio1	16kHz ~ 48kHz	56–128kbps
	Wave_Format_MSAudio2	16kHz ~ 48kHz	56–128kbps
*.aac	AAC	16kHz ~ 96kHz	48–320kbps
	AAC-LC	16kHz ~ 96kHz	128–192kbps5.1-kanal 320kbps
	HE-AAC	24kHz ~ 96kHz	48–64kbps5.1-kanal 160kbps
*.wav	-	16kHz ~ 48kHz	upp till 3000kbps
*.flac	FLAC	32kHz–192kHz	162–8100kbps
*.aiff	AIFF	32kHz–192kHz	1024–9216kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50–500kbps

- Om det finns för många mappar (fler än cirka 200) och filer (fler än cirka 2000) på USB-enheten kan det ta lite tid för Soundbar att öppna och spela upp filerna.

07 ANSLUTA EN MOBILENHET

Ansluta via Bluetooth

När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Anslutningen är begränsad till en TV eller två Bluetooth-enheter samtidigt.

Den inledande anslutningen

1. Tryck på knappen ✝ PAIR på fjärrkontrollen för att gå in i läget "BT PAIRING".

(ELLER) a. Tryck på knappen (Källa) på översidespanelen och välj sedan "BT". "BT" ändras till "BT PAIRING" automatiskt om några sekunder eller ändras till "BT READY" om det finns en sparad anslutning. b. När "BT READY" visas håller du knappen (Källa) på översidespanelen på Soundbar intryckt längre än 5 sekunder för att visa "BT PAIRING".

1. Välj "[AV] Samsung Soundbar A5-Series" från listan.

- När en Soundbar är ansluten till Bluetooth-enheten visas [Bluetooth-enhetens namn] → "BT" på framsidesdisplayen.

1. Spela upp musikfiler från enheten som är ansluten via Bluetooth genom Soundbar.

Om enheten inte går att ansluta

• Om den tidigare anslutna Soundbar-listningen (t.ex. "[AV] Samsung Soundbar A5-Series") visas i listan tar du bort den.
• Upprepa sedan steg 1 och 2.

OBS!

- När du har anslutit Soundbar till din mobilenhet för första gången använder du läget "BT READY" för att återansluta.

Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY : I detta läge kan du söka efter tidigare anslutna TV-apparater eller ansluta en tidigare ansluten mobilenhet till Soundbar.
• BT PAIRING : I detta läge kan du ansluta en ny enhet till Soundbar. (Tryck på knappen ✝ PAIR på fjärrkontrollen eller håll knappen ➞ (Källa) på översidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i "BT"-läget.)

OBS!

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avståndet mellan Soundbar och Bluetooth-enheten överstiger 10 m.
• Soundbar stängs av automatiskt efter 20 minuter i Redo-läget.
• Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:

– Om det finns ett starkt elektriskt fält runt Soundbar. – Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt. – Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten, t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

• Soundbar stöder SBC-data (44,1kHz, 48kHz).

• Anslut endast till en Bluetooth-enhet som stöder A2DP-funktionen (AV).
• Du kan inte ansluta Soundbar till en Bluetooth-enhet som endast stöder handsfreefunktionen (HF).
• När du har parat ihop Soundbar med en Bluetooth-enhet är det bara att välja "[AV] Samsung Soundbar A5-Series" i listan över anslutna enheter, så övergår Soundbar automatiskt till "BT"-läge.

- Tillgängligt endast om Soundbar är listat under Bluetooth-enhetens parade enheter. (Bluetooth-enheten och Soundbar måste paras korrekt åtminstone en gång.)

- Soundbar kommer endast att visas i Bluetooth-enhetens lista med sökta enheter när Soundbar visar "BT READY".

Bluetooth Power På (SOUND MODE)

Om en tidigare parkopplad Bluetooth-enhet försöker parkoppla med Soundbar när funktionen Bluetooth Power På är aktiverad och Soundbar är avstängd, slås Soundbar på automatiskt.

1. Tryck på och håll ned knappen SOUND MODE på fjärrkontrollen i minst 5 sekunder medan Soundbar är påslagen.
2. "ON-BLUETOOTH POWER" visas på Soundbars skärm.

Koppla bort Bluetooth-enheten från en Soundbar

Så här kopplar du från Bluetooth-enheten från Soundbar. För instruktioner, se Bluetooth-enhetens bruksanvisning.

• Soundbar kopplas från.
• När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

Koppla bort Soundbar från Bluetooth-enheten

Tryck på knappen (Källa) på den övre panelen eller på fjärrkontrollen och växla sedan till något annat läge än "BT".

• Det tar tid att koppla bort eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Bortkopplingstiden kan variera beroende på Bluetooth-enheten.)
• När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

OBS!

• I Bluetooth-anslutningsläge kan Bluetooth-anslutningen stängas av om avståndet mellan Soundbar och Bluetooth-enheten överskrider 10 m.
• Soundbar slås automatiskt av efter 20 minuter i statusen Redo.

Mer om Bluetooth

Bluetooth är en ny teknik som gör att Bluetooth-kompatibla enheter enkelt kan ansluta till varandra med en kort trådlös anslutning.

• En Bluetooth-enhet kan orsaka ljud eller tekniskt fel, beroende på användning, i följande fall:
• När en del av kroppen är i kontakt med mottagnings- / överföringssystemet för Bluetooth-enheten eller Soundbar. – Elektrisk variation på grund av hinder i form av vägg, hörn eller företagspartition.
• Vid exponering för elektrisk störning från enheter inom samma frekvensband, som exempelvis medicinsk utrustning, mikrovågsugnar och trådlöst nätverk.
• Para ihop Soundbar med Bluetooth-enheten och håll ett kort avstånd.
• Ju längre avstånd mellan Soundbar och Bluetooth-enheten, desto sämre kvalitet. Om avståndet överskrider Bluetooth-enhetens användarintervall förloras anslutningen.
• I områden med dåliga mottagningsförhållanden kanske inte Bluetooth-anslutningen fungerar som den ska.
• Bluetooth-anslutningen fungerar bara när den är nära enheten. Anslutningen bryts automatiskt om avståndet ligger utanför det här intervallet. Även inom det här intervallet kan ljudkvaliteten försämras av hinder, såsom väggar eller dörrar.
• Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen.

Bluetooth-multianslutning

Soundbar kan anslutas till 2 Bluetooth-enheter samtidigt.

1. Anslut Soundbar till upp till två Bluetooth-enheter. (Se sidan 19)
2. Spela upp musik från en av de anslutna Bluetooth-enheterna när två enheter är anslutna.
3. Om musik spelas upp från Bluetooth-enhet "B" samtidigt som du spelar upp från enhet "A" börjar musiken spelas på enhet "B" och uppspelningen stoppas/pausas automatiskt på enhet "A".
4. I versioner före AVRCP V1.4, kan växlingstiden för enheten som spelar upp musik försenas.

Bluetooth-multiparkoppling

Parkoppla flera enheter med Soundbar

1. Slå på Soundbar.
2. I läget "BT" ska du trycka och hålla ned knappen (Källa) på ovansidan av Soundbar i mer än 5 sekunder tills Soundbar övergår till läget "BT PAIRING". Se till att Bluetooth-enhetens Bluetooth är på och välj Soundbar i listan över tillgängliga enheter, Soundbar ansluts då automatiskt till Bluetooth-enheten.
3. Det går också att parkoppla och ansluta en 2:a Bluetooth-enhet till Soundbar med samma metod. Om du försöker ansluta en 3:e enhet tappar en ansluten enhet som inte spelar upp ljud Bluetooth-anslutningen, men förblir parkopplad med Soundbar.
4. Med samma metod kan du parkoppla upp till 8 Bluetooth-enheter, men bara de senaste 2 förblir anslutna till Soundbar samtidigt.

OBS!

• Endast 1 Samsung-tv eller 2 Bluetooth-enheter kan vara anslutna till Soundbar samtidigt.
• Soundbar kopplas bort från Bluetooth-enheterna när den tar emot en anslutningsförfrågan från en Samsung-tv.
• Soundbarens standardinställning är "ON-BT MULTI CONNECTION" men om du vill att läget ska återställas till ett läge utan multianslutningar håller du knappen ✝ PAIR på fjärrkontrollen intryckt i mer än fem sekunder i standbyläge tills "OFF-BT MULTI CONNECTION" visas på displayen.

08 ANVÄNDA FJÄRRKONTROLLEN

Använda fjärrkontrollen

1	Ström	Slår på och av Soundbar.
2	Källa	Tryck för att välja en källa som är ansluten till Soundbar.
3	Tyst	Tryck på knappen (tyst) för att stänga av ljudet. Tryck på den igen för att slå på ljudet.
4	SOUND MODE	Tryck för att bläddra igenom alla tillgängliga ljudlägen: SURROUND SOUND, BASS BOOST, GAME, ADAPTIVE, DTS VIRTUAL:X eller STANDARD.- SURROUND SOUNDGer en bredare ljudbild än standard.-BASS BOOSTLjudbildsläge som framhäver basljud.-GAMEGer stereoljud så du kan fördjupa dig i händelseförloppet när du spelar.-ADAPTIVEAnalyserar innehållet i realtid och ger automatiskt den optimala ljudbilden baserat på innehållets egenskaper.-DTS VIRTUAL:XFängslande 3D-ljud från allt innehåll.-STANDARDMatar ut det ursprungliga ljudet.

		DRC (Dynamic Range Control)Gör att du kan använda dynamisk omfångskontroll för Dolby Digital-ljudspår. Tryck och håll ned knappenSOUND MODEi mer än 5 sekunder när Soundbar är avstängd om du vill slå på eller stänga av DRC-funktionen (Dynamic Range Control). När DRC är på sänks högt ljud. (Ljudet kan låta förvrängt.)Bluetooth PowerDen här funktionen slår automatiskt på Soundbar när en begäran om anslutning från en tidigare ansluten TV eller Bluetooth-enhet tas emot. Inställningen är påslagen som standard.- Tryck på och håll ned knappenSOUND MODEi mer än 5 sekunder för att slå av Bluetooth-funktionen.
5	BluetoothPAIR	Tryck på knappenPAIR."BT PAIRING" visas på Soundbars skärm.Du kan ansluta Soundbar till en ny Bluetooth-enhet i det här läget genom att väljaSoundbar från Bluetooth-enhetens söklista.
6	Uppspelning/Paus	Tryck på▶II-knappen om du vill pausa musiken tillfälligt.Om du trycker på knappen igen spelas musikfilen upp.
7	Upp/Ned/Vänster/Höger	Tryck på de angivna områdena för att välja Upp/Ned/Vänster/Höger.Tryck på knappen Upp/Ned/Vänster/Höger för att välja eller ange funktioner.UpprepaOm du vill använda Upprepa-funktionen i "USB"-läge trycker du på knappenUpp.Hoppa över musikTryck på knappenHögerför att välja nästa musikfil. Tryck på knappenVänsterför att välja föregående musikfil.ID SETHåll knappenUppintryckt i 5 sekunder för att slutföraID SET(när du ansluter till en trådlös subwoofer eller trådlösa bakre högtalare).

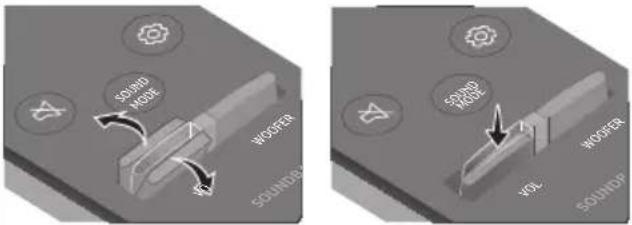

8	Ljudkontroll	När du trycker på knappen visas inställningarna TREBLE, BASS och AUDIO SYNC i tur och ordning.De önskade inställningarna kan justeras med knapparna Upp/Ned.Justera volymen för diskanten eller basen genom att trycka på knappen(Ljudkontroll) för att välja TREBLE eller BASS och justera sedan volymen mellan -6 och +6 med hjälp av knapparna Upp/Ned.Tryck ned knappen (Ljudkontroll) i 5 sekunder för att justera ljudet för varje frekvensband. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, och 10 kHz kan väljas med knapparna Vänster/Höger och justeras till en inställning mellan -6 och +6 med knapparna Upp/Ned. (Se till att ljudläget är inställt på "STANDARD".)Om video på tv:n och ljud från Soundbar inte är synkroniserade trycker du på knappen(Ljudkontroll) för att välja AUDIO SYNC och anger sedan ljudfördröjningen till 0~300 millisekunder med knapparna Upp/Ned. (Inte tillgängligt i lägena "USB" eller "BT".)AUDIO SYNC stöds bara i en del funktioner.
9	NIVÅ WOOFER(BAS)	Tryck knappen uppåt eller nedåt för att justera nivån för woofer (bas) till -12 eller mellan -6 och +6. Ställ in ljudnivån för woofer (bas) till 0 (Standard) genom att trycka på knappen.
10	VOL(Volym)	Tryck knappen uppåt eller nedåt för att justera volymen.TystTryck på knappen VOL för att stänga av ljudet. Tryck på den igen för att slå på ljudet.

Styra volymen för Soundbar med en tv-fjärrkontroll

Styr volymen för Soundbar med fjärrkontrollen till tv:n.

• Den här funktionen kan endast användas med infraröda fjärrkontroller. Bluetooth-fjärrkontroller (fjärrkontroller som kräver parkoppling) stöds inte.
• Ställ in tv-högtalaren på Extern högtalare för att använda denna funktion.
• Tillverkare som stöder denna funktion: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Stäng av Soundbar.
• Håll knappen WOOFER intryckt i 5 sekunder.

Varje gång du trycker knappen WOOFER uppåt och håller den intryckt i 5 sekunder växlar läget i följande ordning: "OFF-TV REMOTE" (Standardläge), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Knapp på fjärrkontrollen Skårm Status
	(Standardläge)	Inaktivera tv-fjärrkontrollen.
		Aktivera IR-fjärrkontrollen till en Samsung-tv.
		Aktivera IR-fjärrkontrollen till en tv från tredje part.

Använda de dolda knapparna (knappar med mer än en funktion)

Dold knapp		Sida
Knapp på fjärrkontrollen Funktion
WOOFER (Upp) TV: ns fjärr	kontroll På/Av (standby) Sidan 26
Vänster	TV-autoanslutning på/av (BT redo)	Sidan 15
Upp ID SET Sidan 24
(ZX35) (Ljudkontroll)	7 bands EQ Sidan 25
SOUND MODE	DRC ON/OFF (standby)	Sidan 24
	Bluetooth Power Sidan 24
*PAIR	Bluetooth-multianslutning på/av (standby)	Sidan 22

Uteffektspecifikationer för de olika ljudeffektslägena

• Samsungs trådlösa bakre högtalare kan köpas separat. Om du vill köpa högtalare kontaktar du återförsäljaren du köpte Soundbar från.

09 INSTALLERA VÄGGFÄSTET

Försiktighetsåtgärder vid installation

• Installera bara på en lodrät vägg.
• Installera inte på en plats med hög temperatur eller fuktighet.
• Kontrollera att väggen är tillräckligt stark för att bära produktens tyngd. Förstärk annars väggen eller välj en annan plats för installation.
• Köp och använd lämpliga monteringsskruvar eller -bultar för den typ av vägg du har (gipsplatta, stålplatta, trä o.s.v.). Fäst om möjligt monteringsskruvarna i väggreglar.
• Köp väggmonteringsskruvar enligt typ och tjocklek för den vägg där du vill montera Soundbar.

- Diameter: M5

- Längd: 35 mm eller längre rekommenderas.

- Anslut kablarna från enheten till externa enheter innan du monterar Soundbar på väggen.

- Kontrollera att enheten är avstängd och att kontakten inte är ansluten till strömkällan innan enheten installeras. Annars kan det orsaka elstötar.

Väggmonteringskomponenter

Väggfästguide

Fästskruv Skruv

1. Placera Väggfästguide på väggytan.

- Väggfästguide måste ligga plant vägrätt. - Om din TV är monterad på väggen, ska du montera Soundbar minst 5 cm under TV:n.

1. Placera Väggfästguidens mittlinje i höjd med TV:ns mitt (om du monterar Soundbar under TV:n) och fäst sedan Väggfästguide på väggen med tejp.

- Om enheten inte ska monteras under en TV sätter du Mittlinjen i installationsområdets mitt.

1. Tryck en vass pennspets genom B-TYPE-bildernas mitt i guidens båda ändar för att märka ut hål för skruvarna, och ta sedan bort Väggfästguide.

1. Använd en borr i passande storlek och borra hål i väggen vid varje markering.

- Om markeringarna inte motsvarar reglarnas placering bör du sätta i lämpliga fästanordningar i hålen innan du sätter fast skruvarna. Om du använder fästanordningar måste du se till att borra tillräckligt stora hål för dem.

1. Kör in en skruv (medföljer inte) genom varje Fästskruv och skruva sedan fast skruvarna i skruvhålen.

1. Montera de 2 Väggfästkonsoler i rätt riktning på undersidan av Soundbar med hjälp av 2 Skruvarna.

- Kontrollera vid monteringen att upphängningsdelen av väggfästkonsolerna är placerad en bit bakom baksidan av soundbaren.

Höger kortsida på soundbaren

1. Installera soundbaren med de fastsatta väggfästena genom att hänga väggfästena på fästskruvarna på väggen.

1. Skjut soundbaren nedåt som på bilden nedan så att väggfästkonsolerna sitter ordentligt på hållarskruvarna.

- Sätt in hållarskruvarna i den vida (nedre) delen av väggfästkonsolerna, och skjut sedan väggfästkonsolerna nedåt så att de vilar stadigt på hållarskruvarna.

Samsung kan komma att erbjuda uppdateringar av den inbyggda systemprogramvaran för soundbaren i framtiden.

Om en uppdatering erbjuds kan du uppdatera den inbyggda programvaran genom att ansluta en USB-enhet där programuppdateringen finns lagrad till USB-porten på soundbaren. Mer information om hur du hämtar uppdateringsfiler finns på Samsungs webbplats på (www.samsung.com→Support). Välj sedan produkttypen eller ange modellnumret på din soundbar, välj alternativet Programvara och appar och sedan Nedladdningar. Observera att alternativens namn kan variera.

Kontrollera versionen av den inbyggda programvaran

1. Stäng av soundbaren.
2. Håll knappen ⚙ (Ljudkontroll) intryckt i ca 5 sekunder på fjärrkontrollen.
3. Varje version visas i följande ordning på displayen på soundbaren.

(Programvaruversion → HDMI → Tx → Rx)

• Tx : Trådlös sändarmodul i soundbaren. - Rx : Trådlös mottagarmodul i subwoofern.

• R2-VERSIONSVISNING

• Ingen anslutning bakre R2---
• Ansluten bakre R2xxx

Viktigt: Uppdateringsfunktionen raderar alla användarinställningar. Vi rekommenderar att du skriver ned dina inställningar så att du enkelt kan återställa dem efter uppdateringen. Observera att uppdateringen av den inbyggda programvaran även återställer anslutningen till subwoofern.

1. Anslut ett USB-minne till USB-porten på datorn. Viktigt: Se till att det inte finns några musikfiler på USB-minnet. Det kan göra att uppdateringen av den inbyggda programvaran misslyckas.
2. Gå till (samsung.com) → välj Ange modell nummer och ange din Soundbarmodell. Välj manualer och nedladdningar och ladda ned den senaste programfilen.
3. Spara den nedladdade programvaran på en USB-sticka och välj "Packa upp här" för att packa upp mappen.
4. Stäng av Soundbar och anslut USB-minnet med programuppdateringen till USB-porten.
5. Slå på Soundbar och ändra källan till läget "USB". Inom 3 minuter visas "UPDATE" och uppdateringen börjar. När uppdateringen är klar slås Soundbar av och sedan på automatiskt.
6. Tryck på knappen (Volym) på den övre panelen i 5 sekunder. "INIT" visas på skärmen och Soundbar stängs av. Uppdateringen är klar.

- Den här produkten har en DUAL BOOT-funktion Om den fasta programvaran inte uppdateras kan du uppdatera den fasta programvaran igen.

1. Återställ inställningarna på Soundbar.

Om UPDATE inte visas

1. Stäng av Soundbar, ta ut lagringsenheten som innehåller de uppdaterade filerna ur USB-porten på Soundbar och sätt sedan i den igen.
2. Dra ur strömkabeln till Soundbar, sätt i den igen och slå sedan på Soundbar.

OBS!

• Uppdateringen av fast programvara kanske inte fungerar som den ska om ljudfiler som stöds av Soundbar finns lagrade i lagringsenheten.
• Stäng inte av strömmen eller ta bort USB-enheten medan uppdatering pågår. Huvudenheten stängs av automatiskt när uppdateringen av den fasta programvaran är klar.
• När uppdateringen är klar öppnas användarinställningarna i Soundbar så att du kan återställa dina inställningar. Vi rekommenderar att du antecknar dina inställningar så att du enkelt kan återställa dem efter uppdateringen. Observera att även subwoofer-anslutningen återställs när den fasta programvaran uppdateras. Om anslutningen till subwoofern inte återupprättas automatiskt efter uppdateringen, se sidan 6. Om programvaran inte kan uppdateras ska du kontrollera om det är något fel på USB-stickan.
• Mac OS-användare ska använda MS-DOS (FAT) som USB-format.
• Uppdatering via USB kanske inte är tillgängligt beroende på lagringsenhetens tillverkare.

11 FELSÖKNING

Kontrollera följande innan du begär hjälp.

Soundbar startar inte.

→Kontrollera om strömsladden till Soundbar är korrekt insatt i uttaget.

Soundbar fungerar intermittent.

→Koppla bort strömsladden och sätt in den igen. →Ta bort strömsladden från den externa enheten och försök igen. →Om det inte finns någon signal stängs Soundbar automatiskt av efter en viss tidsperiod. Slå på strömmen. (Se sidan 3.)

Om fjärrkontrollen inte fungerar.

→Rikta fjärrkontrollen direkt mot Soundbar. →Byt ut batterierna mot nya.

Det hörs inget ljud från Soundbar.

→Volymen på Soundbar är för låg eller avstängd. Justera volymen. →När en extern enhet (STB, Bluetooth-enhet, mobilenhet etc.) är ansluten justerar du volymen på den externa enheten. →För ljud från tv:n, välj Soundbar. (Samsungtv: Hem (☐) → Inställn. (☐) → Ljud → Ljudutgång → Välj Soundbar) →Kabelanslutningen till Soundbar får inte vara lös. Ta bort kabeln och anslut den igen. →Ta bort strömsladden helt, anslut den igen och slå på strömmen. → Initiera produkten och försök igen. (Se sidan 31.)

Det hörs inget ljud från subwoofern.

→Kontrollera om lysdiodsindikatorn på baksidan av subwoofern lyser i blått. Återanslut Soundbar och subwoofern om indikatorn blinkar i blått eller lyser i rött. (Se sidan 7.) →Det kan uppstå problem om det finns ett hinder mellan Soundbar och subwoofern. Flytta enheterna till en plats utan hinder. →Andra enheter som sänder radiofrekvenssignaler i närheten kan störa anslutningen. Håll högtalaren borta från sådana enheter. →Ta bort och återanslut strömkontakten.

Subwooferns volym är för låg.

→Originalvolymen på innehållet du spelar upp kan vara låg. Prova att justera subwooferns nivå. (Se sidan 25.) →Flytta subwooferhögtalaren närmare dig.

Om tv:n inte är ansluten via HDMI TO TV (ARC).

→Kontrollera om HDMI-kabeln är korrekt ansluten till ARC-kontakten. (Se sidan 12.) →Anslutningen kanske inte är möjlig på grund av en ansluten extern enhet (kabeltv-box, spelkonsol etc.). Anslut Soundbar direkt. →HDMI-CEC kanske inte är aktiverat på tv:n. Slå på CEC på tv-menyn. (Samsung-tv: Hem (n) → Inställn. (♂ → Allmänna → Extern enhetshanterare → Anynet+ (HDMI-CEC) PÅ)

Det finns inget ljud in när du ansluter till tv:n i HDMI TO TV (ARC)-läge.

→Din enhet kan inte spela upp ingångssignalen. Ändra tv:ns ljudutgång till PCM eller Dolby Digital. (För en Samsungtv: Hem (☐) → Inställn. (☒ → Ljud → Expertinställningar → Digitalt utgångsljudformat)

Soundbar ansluter inte via Bluetooth.

→När du ansluter en ny enhet växlar du till "BT PAIRING" för anslutning. (Tryck på knappen ✝ PAIR på fjärrkontrollen eller tryck på knappen ➞ (Källa) på huvudenheten i minst 5 sekunder.) →Om Soundbar är ansluten till en annan enhet, kopplar du från den enheten först för att byta enhet. →Återanslut den efter att du tagit bort Bluetooth-högtalarlistan på enheten för att ansluta. (Samsung-tv: Hem ( [icon] ) → Inställn. ( [icon] → Ljud → Ljudutgång → Bluetooth-högtalarlista) →Den automatiska tv-anslutningen kan avaktiveras. När Soundbar är i läget "BT READY", håller du knappen Vänster på fjärrkontrollen till Soundbar intryckt i 5 sekunder för att välja ON-TV CONNECT.

Om OFF-TV CONNECT visas, håller du knappen Vänster intryckt igen i 5 sekunder för att ändra valet.

→Ta bort och återanslut strömkontakten och försök sedan igen.

→ Initiera produkten och försök igen. (Se sidan 31.)

Ljudet försvinner vid anslutning via Bluetooth.

→Om din Bluetooth-anslutna enhet flyttas för långt från Soundbar kan ljudet försvinna. Flytta enheten närmare Soundbar. →Ljudet kan försvinna om någon del av din kropp kommer i kontakt med Bluetooth-sändaren eller om produkten har installerats på en möbel av metall. Kontrollera installationsmiljön och användningsförhållandena.

Bluetooth-multianslutningen fungerar inte.

→När TV:n har anslutits till Soundbar går det kanske inte att använda flera anslutningar via Bluetooth. Koppla bort Soundbar från TV:n och försök igen. →Kontrollera om inställningen Bluetooth-multianslutning är aktiverad. (Se avsnittet "Soundbar ansluter inte via Bluetooth.") →Koppla bort enheten som spelar just nu, parkoppla med enheten som du vill ansluta och återanslut den bortkopplade enheten. → Se avsnittet "Ljudet försvinner vid anslutning via Bluetooth." om ljudet inte fungerar efter korrekt anslutning.

Soundbar startar inte automatiskt med TV:n.

→Om du stänger av Soundbar medan du ser på tv inaktiveras strömsynkroniseringen med tv:n. Slå av tv:n först.

12 LICENS

Dolby

AUDIO

Om du vill skicka förfrågningar och begäranden i frågor kring öppen källkod, kan du kontakta Samsung Open Source (http://opensource.samsung.com)

14 VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.
• En administrationsavgift kan debiteras om antingen

(a) en tekniker tillkallas och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

(b) du tar med enheten till ett reparationscenter och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

- Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.

15 SPECIFIKATIONER OCH GUIDE

Specifikationer

Modellnamn HW-A560
USB 5V/0,5A
Vikt 2,1 kg
Mått (B x H x D) 860,0 x 55,0 x 85,0 mm
Driftstemperaturintervall +5°C till +35°C
Intervall för luftfuktighet 10 % till 75 %
FÖRSTÄRKAREUtgångseffekt 160W(40Wx4)
Uppspelningsformat som stöds(DTS 2.0- och DTS Virtual:X-ljud spelas upp i DTS-format.)	LPCM 2ch, Dolby AudioTM(Stödjer Dolby® Digital), DTS, DTS Virtual:X
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för BTMax sändareffekt för SRD	100 mW vid 2,4 GHz–2,4835 GHz25 mW vid 5,725 GHz–5,825 GHz
Subwooferns namn PS-WA55D
Vikt 5,3 kg
Mått (B x H x D) 200,6 x 353,0 x 290,0 mm
FÖRSTÄRKAREUtgångseffekt	250W
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för SRD	25 mW vid 5,725 GHz–5,825 GHz
Total strömförbrukning vid standbyläge (W)	2,0W
BluetoothMetod för avaktivering av port	Tryck på och håll ned knappen SOUND MODE i mer än 5 sekunder för att slå av Bluetooth-funktionen.

OBS!

• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationer utan föregående meddelande. • Vikt och mått är ungefärliga.

Samsung deklarerar härmed att den här radioutrustningen uppfyller kraven i direktiv 2014/53/EU och tillämpliga lagstadgade krav i Storbritannien.

Den fullständiga texten i deklarationen om överensstämmelse är tillgänglig på:

http://www.samsung.com. Gå till Support och ange modellnamn.

Den här utrustningen kan användas i alla EU-länder och i Storbritannien.

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG.

Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Mer information om Samsungs miljöåtaganden och produktspecifika regelverksförpliktelser, t.ex. REACH, WEEE, batterier, finns på:

Krav på ekodesign för externa nätaggregat:

www.samsung.com/global/ecodesign_component
