Produkttype	Lydbjælke
Model	Samsung HW-A560
Kanaler	2.1
Samlet effekt	320W
Trådløs subwoofer	Inkluderet
Mål (lydbjælke)	860 x 60 x 85 mm
Mål (subwoofer)	180 x 320 x 280 mm
Vægt (lydbjælke)	2.5 kg
Vægt (subwoofer)	4.0 kg
Strømforbrug (lydbjælke)	25W
Strømforbrug (subwoofer)	30W
Standby-strømforbrug	<0.5W
Forbindelse	HDMI ARC, Bluetooth 4.2, Optisk, USB
Lydfunktioner	Adaptiv lyd, Game Mode, Dolby Audio, DTS Virtual:X
Fjernbetjening	Inkluderet
Vægmonterbar	Ja (beslag inkluderet)
Subwoofer forbindelse	Trådløs (automatisk parring)
Farve	Sort
Bluetooth version	4.2
Understøttede lydformater	MP3, WMA, AAC, FLAC, WAV
Rengøringsvejledning	Tør med tør klud, undgå væsker
Sikkerhed	Udsæt ikke for fugt, sørg for ventilation
Reparerbarhed	Kontakt Samsung servicecenter

Ofte stillede spørgsmål - HW-A560 SAMSUNG

Hvordan forbinder jeg lydbjælken til mit TV?

Brug et HDMI-kabel til at forbinde HDMI ARC porten på lydbjælken til HDMI ARC porten på dit TV. Alternativt kan du bruge et optisk kabel eller Bluetooth, hvis dit TV understøtter det.

Hvordan parrer jeg subwooferen trådløst?

Subwooferen parrer automatisk med lydbjælken, når begge er tilsluttet. Hvis ikke, tryk på ID SET knappen på subwooferen og derefter på MUTE knappen på fjernbetjeningen i 5 sekunder.

Kan jeg vægmontere lydbjælken?

Ja, lydbjælken leveres med vægmonteringsbeslag og skruer. Sørg for, at væggen kan bære vægten, og følg instruktionerne i manualen.

Hvordan nulstiller jeg lydbjælken til fabriksindstillinger?

Tryk og hold MUTE knappen på fjernbetjeningen i 5 sekunder. Lydbjælken slukker og nulstilles.

Hvilken Bluetooth-version understøtter lydbjælken?

Den understøtter Bluetooth 4.2 til stabil trådløs lydstreaming fra din telefon eller tablet.

Understøtter lydbjælken Dolby Atmos?

Nej, HW-A560 understøtter Dolby Audio og DTS Virtual:X til virtuel surroundlyd, men ikke Dolby Atmos.

Hvordan bruger jeg Adaptive Sound-funktionen?

Tryk på SOUND MODE knappen på fjernbetjeningen, indtil ADAPTIVE SOUND er valgt. Lydbjælken optimerer automatisk lyden baseret på indholdet.

Hvad er forskellen mellem Game Mode og Standard Mode?

Game Mode reducerer lydforsinkelse og forbedrer retningsbestemt lyd til spil. Standard Mode giver afbalanceret lyd til TV og film.

Kan jeg styre lydbjælken med mit TV-fjernbetjening?

Ja, hvis dit TV understøtter HDMI ARC eller CEC, kan du styre tænd/sluk og lydstyrke med dit TV-fjernbetjening.

Hvordan rengør jeg lydbjælken?

Brug en blød, tør klud til at tørre ydersiden af. Brug ikke væsker eller rengøringsspray. Hold ventilationsåbningerne fri for støv.

BRUGSANVISNING HW-A560 SAMSUNG

Se nedenstående tabel med forklaring af symboler, som kan forefindes på dit Samsung-produkt.

	FORSIGTIGRI SIKO FOR ELEKTRISKST∅D. MÅ IKKE ÅBNES
	Dette symbol indikerer, at der findeshøjspænding inden i. Det er farligt medenhver form for kontakt med nogenintern del i dette produkt.
	Dette symbol angiver, at vigtigedokumenter om betjening ogvedligeholdelse er vedlagt detteprodukt.
	Klasse II produkt: Dette symbolangiver, at der ikke kræves ensikkerhedsforbindelse til elektrisk jord(jordforbindelse).Hvis dette symbol ikke er til stede på etprodukt med et strømkabel, SKALproduktet have en sikker jordforbindelse.
	Vekselstrømsspænding: Dette symbolangiver, at den målte spændingmarkeret med dette symbol ervekselstrømsspænding.
	Jævnstrømsspænding: Dette symbolangiver, at den målte spændingmarkeret med dette symbol erjævnstrømsspænding.
	Advarsel, Se brugervejledning: Dettesymbol anmoder brugeren om, at sebrugervejledningen for yderligeresikkerhedsrelaterede oplysninger.

FORSIGTIG

ADVARSEL

- For at reducere risikoen for brand eller elektrisk stød må enheden ikke udsættes for regn eller fugt.

FORSIGTIG

• FOR AT FORHINDRE ELEKTRISK STØD, SKAL STIKKETS BREDE FLADE STIKBEN PASSE I DEN BREDE ÅBNING OG SÆTTES HELT IND.
• Dette apparat skal altid tilsluttes en stikkontakt med jordforbindelse.
• For at afbryde apparatet fra strømmen skal stikket fjernes fra stikkontakten. Derfor skal stikkontakten være tilgængelig.
• Udsæt ikke apparatet for dryp eller sprøjt. Anbring ikke objekter, der er fyldt med væske, såsom vaser, på apparatet.
• For at slukke helt for apparatet, skal du trække strømstikket ud af stikkontakten. Derfor bør der altid være klar og let adgang til strømstikket.

FORHOLDSREGLER

1. Sørg for, at vekselstrømsforsyningen i hjemmet svarer til de strømforsyningskrav, der er angivet på identifikationsetiketten, som sidder på undersiden af produktet. Installer dit produkt vandret på et forsvarligt underlag (møbel) med tilstrækkelig plads omkring til ventilation 7~10 cm. Sørg for, at ventilationshullerne ikke er blokeret. Anbring ikke enheden på forstærkere eller andet udstyr, der kan blive varmt. Denne enhed er konstrueret til vedvarende brug. For at afbryde enheden helt skal du fjerne stikket fra stikkontakten. Fjern enheden, hvis du har planer om, at den ikke skal bruges i lang tid.
2. Fjern stikket fra stikkontakten i tordenvejr. Strømspidser pga. lyn kan beskadige enheden.
3. Udsæt ikke enheden for direkte sollys eller andre varmekilder. Dette kan medføre, at enheden overophedes og ikke fungerer korrekt.
4. Beskyt produktet mod fugt (f.eks. fra vaser) og stærk varme (f.eks. varme apparater) eller udstyr, der skaber stærke magnetiske eller elektriske felter. Kobl strømkablet fra stikkontakten, hvis enheden ikke fungerer korrekt. Dit produkt er ikke beregnet til kommerciel anvendelse. Dette produkt er kun beregnet til personligt brug. Der kan forekomme fugtdannelse, hvis dit produkt eller din disk har været opbevaret ved lave temperaturer. Hvis du transporterer enheden om vinteren, skal du vente ca. 2 timer, indtil den har opnået rumtemperatur, inden du anvender den.
5. Batterierne, der anvendes i dette produkt, indeholder kemikalier, der er miljøskadelige. Bortskaf ikke batterier sammen med almindeligt husholdningsaffald. Bortskaf ikke batteriet i ild. Batterierne må ikke kortsluttes, adskilles eller overophedes.

FORSIGTIG: Der er eksplosionsfare, hvis batterier monteres forkert. Udskift kun med samme eller tilsvarende type.

OM DENNE BRUGERVEJLEDNING

Brugervejledningen er i to dele: en hurtig BRUGERVEJLEDNING og en detaljeret KOMPLET BRUGERVEJLEDNING, du kan downloade.

Denne brugervejledning omhandler sikkerhedsinstruktioner, produktinstallation, komponenter, tilslutninger og produktspecifikationer.

Du kan få adgang til den KOMPLET BRUGERVEJLEDNING på Samsungs online kundesupportcenter ved at scanne QR-koden. Hvis du vil se vejledningen på din pc eller mobile enhed, kan du downloade vejledningen i dokumentformat fra Samsungs websted. (http://www.samsung.com/support)

Design og specifikationer kan ændres uden varsel.

INDHOLD

01 Kontrol af komponenterne 2

Isættelse af batterier før brug af fjernbetjeningen (2 stk. AA-batterier) ____ 2

02 Produktoversigt 3

Soundbarens frontpanel/øverste panel 3

Soundbar nederste panel 4

03 Sådan oprettes der forbindelse til Soundbaren 5

Tilslutning af strøm ____ 5

Sådan sluttes Soundbaren til subwooferen ____ 6

- Automatisk tilslutning mellem subwooferen og Soundbar ____ 6

- Manuel tilslutning af subwooferen, hvis automatisk tilslutning mislykkes ____ 7

Sådan sluttes SWA-9100S (sælges separat) til en Soundbar ____ 9

04 Tilslutning til dit TV 11

Metode 1. Tilslutning via et kabel ____ 11

– Tilslutning ved hjælp af et optisk kabel ____ 11

– Tilslutning af TV ved hjælp af et HDMI-kabel ____ 12

Metode 2. Trådløs tilslutning ____ 14

- Tilslutning af TV via Bluetooth ____ 14

05 Sådan oprettes der forbindelse til en ekstern enhed 16

Tilslutning ved hjælp af et optisk kabel 16

Tilslutning ved brug af et HDMI-kabel 17

06 Tilslutning af en USB-lagerenhed 18

07 Sådan oprettes der forbindelse til en mobilenhed 19

Forbindelse via Bluetooth ____ 19

08 Brug af fjernbetjeningen 23

Sådan bruger du fjernbetjeningen ____ 23

Indstille Soundbar-lyden med en tv'ets fjernbetjening 26

Sådan bruges de skjulte knapper (knapper med flere funktioner) ____ 27

Outputspecifikationer for de forskellige tilstande for lydeffekter ____ 27

09 Sådan installerer du vægmonteringen 28

Forholdsregler ved installation ____ 28

Vægmonteringskomponenter ____ 28

10 Softwareop-datering 30

Sådan kontrollerer du firmwareversion 30

Opdateringsprocedure 31

Hvis UPDATE ikke vises ____ 31

11 Fejlfinding 32

12 Licens 34

13 Bemærkning vedr. Open Source-licens 35

14 Vigtig note om service 35

15 Specifikationer og vejledning 36

Specifikationer 36

01 KONTROL AF KOMPONENTERNE

• Du kan finde flere oplysninger om strømforsyningen og strømforbruget på produktetiketten. (Mærkat: Undersiden af Soundbar-hovedenheden)
• Hvis du vil købe flere komponenter eller tilbehørskabler, skal du kontakte et Samsung-servicecenter eller Samsungs kundeservice.
• AC-stikket ser forskelligt ud, alt efter region, eller den kan være leveret som en integreret del af AC/DC-adapteren.
• Tilbehørets udseende kan være lidt anderledes end på illustrationerne herover.

Isættelse af batterier før brug af fjernbetjeningen (2 stk. AA-batterier)

Skyd bagdækslet i retningen med pilen, indtil det er helt fjernet. Isæt 2 AA-batterier (1,5 V) vendt i den rigtige polaritetsretning. Skyd bagdækslet tilbage på plads.

1	DisplayViser produktets status og aktuelle tilstand.
2	Knappen (Hænd/Sluk)Tænder og slukker for strømmen.Funktionen Auto Power DownEnheden slukker automatisk i følgende situationer:- Tilstanden D.IN / HDMI / BT / USB: Hvis der ikke er noget lydsignal i 20 minutter.
3	Knappen (Lydstyrke)Justerer lydstyrken.Når den er justeret, vises lydstyrkeniveauet på Soundbarens display på forsiden.
4	Knappen (Kilde)Vælger kildeinputtilstand.
	Inputtilstand Display
	Optisk digitalt input D.IN
	ARC (HDMI OUT)-input	D.IN → TV ARC (Automatisk konvertering)
	HDMI-input HDMI
	BLUETOOTH-tilstand BT
	USB-tilstand USB
	Hvis du skal aktivere tilstanden "BT PAIRING", skal du skifte kilden til tilstanden "BT" og derefter holde knappen (Kilde) inde i mere end 5 sekunder.

• Når du tilslutter vekselstrømsledningen, virker tænd/sluk-tasten i løbet af 4 til 6 sekunder.
• Når du tænder for strømmen til denne enhed, er der en forsinkelse på 4-5 sekunder, inden den kan afspille lyd.
• Hvis du kun vil nyde lyd fra din Soundbar, skal du slukke for TV'ets højtalere i menuen til lydopsætning på dit TV. Se i brugervejledningen, der fulgte med til dit TV.

Soundbar nederste panel

1	DIGITAL AUDIO IN (OPTICAL)Tilslut til den digitale (optiske) udgang på en ekstern enhed.
2	USB (5V 0.5A)Tilslut en USB-enhed her for at afspille musikfiler på USB-enheden gennem Soundbar.
3	HDMITilfører digitale video- og audiosignaler ved samtidig brug af et HDMI-kabel.Tilslut til HDMI-udgangen på en ekstern enhed.
4	HDMI TO TV (ARC)Tilslut til HDMI (ARC)-stikket på et TV.
5	DC 24V (Strømforsyning Ind)Tilslut vekselstrøms-/jævnstrømsadapter.

• Når AC/DC-adapterledningen skal tages ud af en stikkontakt, skal du trække i stikket. Undlad at trække i ledningen.
• Undlad at slutte denne enhed eller andre komponenter til et vekselstrømstik, før alle komponenterne er sluttet til hinanden.

03 SÅDAN OPRETTES DER FORBINDELSE TIL SOUNDBAREN

Tilslutning af strøm

Brug strømkomponenterne til at tilslutte subwooferen og Soundbaren til en stikkontakt i følgende rækkefølge:

- Du kan finde flere oplysninger om den påkrævede strømforsyning og strømforbrug, der findes på produktetiketten. (Etiket: Soundbar-hovedenhedens underside)

- Sørg for, at vekselstrøms-/jævnstrømsadapteren ligger fladt på et bord eller på gulvet. Hvis vekselstrøms-/jævnstrømsadapteren placeres, så ledningens stik vender opad, kan der trænge vand eller andre fremmedlegemer ind i adapteren og føre til, at adapteren ikke fungerer korrekt.

Sådan sluttes Soundbaren til subwooferen

Når subwooferen er tilsluttet, kan du nyde en fyldig baslyd.

Automatisk tilslutning mellem subwooferen og Soundbar

Når du tænder for strømmen efter at have tilsluttet strømkablerne til Soundbar og subwooferen, tilsluttes subwooferen automatisk til Soundbar.

- Når automatisk sammenkobling er afsluttet, tændes det blå indikatorlys bag på subwooferen.

LED Status	Beskrivelse Opløsning
Blå	Til Tilsluttet (normal aktivitet) -
	Blinker Gendanner forbindelsen		Kontrollér, om netledningen i Soundbar-hovedenheden er korrekt tilsluttet, eller vent ca. 5 minutter. Hvis indikatoren fortsat blinker, skal du prøve at tilslutte subwooferen manuelt. Se side 7.
Rød Til		Standby (med Soundbar-hovedenheden slukket)	Kontrollér, om strømkablet til Soundbar-hovedenheden er tilsluttet korrekt.
		Tilslutningen mislykkedes	Tilslut igen. Læs instruktionerne for manuel tilslutning på side 7.
Rød og blå	Blinker Fej.		Find kontaktoplysningerne til Samsung-servicecenteret i brugervejledningen

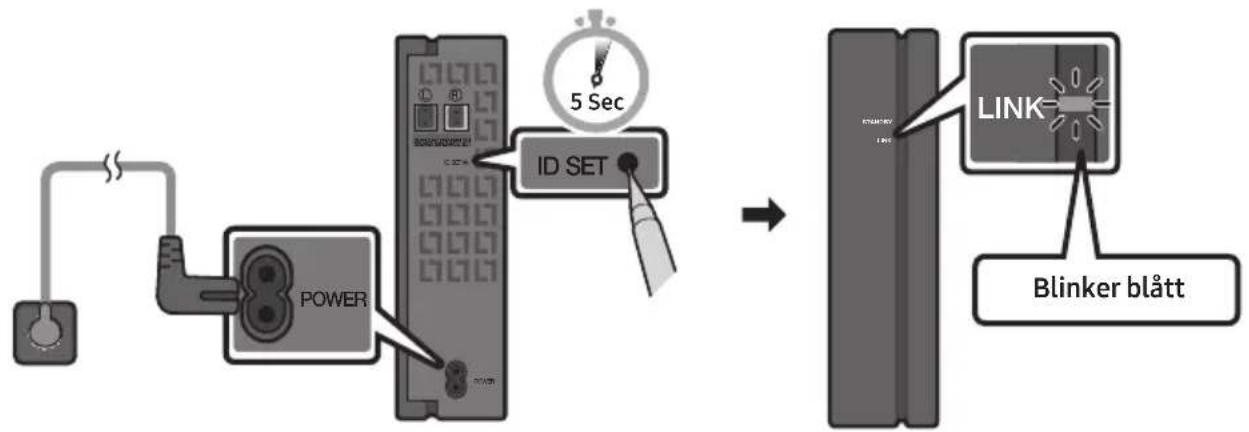

Manuel tilslutning af subwooferen, hvis automatisk tilslutning mislykkes

Før udførelse af den manuelle tilslutningsprocedure nedenfor:

• Kontrollér, om Soundbar og subwooferens strømkabler er tilsluttet korrekt.
• Sørg for, at Soundbar er tændt.
• Hold ID SET inde bag på subwooferen i mindst 5 sekunder.

- Den røde indikator bag på subwooferen slukkes, og det blå indikatorlys blinker.

1. Tryk på knappen Op på fjernbetjeningen, og hold den inde i mindst 5 sekunder.
2. Beskeden ID SET vises kortvarigt på Soundbaren og forsvinder derefter.
3. Soundbar tændes automatisk, når ID SET er fuldført.

1. Kontroller, om LINK LED lyser konstant blåt (forbindelsen er oprettet).

LINK LED-indikatoren ophører med at blinke og lyser konstant blåt, når der er oprettet forbindelse mellem Soundbaren og den trådløse subwoofer.

BEMÆRKNINGER

• Undlad at slutte dette produkts strømkabel eller dit tv til en stikkontakt, før alle komponenterne er sluttet til hinanden.
• Før dette produkt flyttes eller installeres, skal du sørge for at slukke for strømmen og koble ledningen fra.
• Hvis hovedenheden er slukket, skifter den trådløse subwoofer til standbytilstand og STANDBY-LED på bagsiden lyser rødt efter at have blinket blåt flere gange.
• Hvis du bruger en enhed, der anvender den samme frekvens (5,8 GHz) som Soundbaren i nærheden af Soundbaren, kan interferens forårsage lydforstyrrelser.
• Den maksimale transmissionsafstand for det trådløse signal for hovedenheden er ca. 10 meter, men dette kan variere afhængigt af driftsmiljøet. Hvis der er en væg af armeret beton eller metal mellem hovedenheden og den trådløse subwoofer, vil systemet muligvis slet ikke fungere, da det trådløse signal ikke kan trænge igennem metal.

FORHOLDSREGLER

• Der er indbygget trådløse modtagerantenner i den trådløse subwoofer. Hold enheden væk fra vand og fugt.
• Den bedste lytteoplevelse opnås ved at sikre, at der ikke er hindringer i området omkring den trådløse subwoofer og det trådløse modtagermodul (sælges separat).

Sådan sluttes SWA-9100S (sælges separat) til en Soundbar

Optimer til ægte trådløs surroundsound ved at slutte det trådløse sæt med Samsung-baghøjttalere (SWA-9100S, sælges separat) til din Soundbar.

1. Slut til trådløse modtagermodul til 2 surroundhøjttalere.

– Når højttalerkablet tilsluttes, sluttes ledningskernen til højttaleren.

– Højttalerkablerne er farvekodede.

1. Kontroller det trådløse modtagermoduls standbystatus, når du har sluttet det til en stikkontakt.

- LINK-indikatoren (blå) på det trådløse modtagermodul blinker. Hvis indikatoren ikke blinker, skal du trykke på knappen ID SET på bagsiden af det trådløse modtagermodul med spidsen af et skriveredskab i 5-6 sekunder, indtil LINK-indikatoren blinker (blåt). Der findes yderligere oplysninger om indikatoren i brugervejledningen til SWA-9100S.

1. Tryk på knappen Op på fjernbetjeningen, og hold den inde i mindst 5 sekunder.
2. Beskeden ID SET vises kortvarigt på Soundbaren og forsvinder derefter.
3. Soundbaren tændes automatisk, når ID SET er fuldført.

FORSIGTIG

- Hvis din Soundbar var ved at afspille musik, da der blev oprettet forbindelse til SWA-9100S, kan lyden fra wooferen "hakke", når forbindelsen oprettes.

1. Kontroller, om LINK LED lyser konstant blåt (forbindelsen er oprettet).

LINK LED-indikatoren ophører med at blinke og lyser konstant blåt, når der er oprettet forbindelse mellem Soundbaren og det trådløse modtagermodul.

1. Hvis SWA-9100S ikke er tilsluttet, skal du gentage proceduren i trin 2.

- Når Soundbaren sluttes til en række forskellige Samsung-tv'er, kan den styres via fjernbetjeningen til tv'et.

• Denne funktion understøttes af Samsung Smart-tv'er fra 2017 og nyere, som understøtter Bluetooth ved tilslutning af Soundbaren til tv'et ved hjælp af et optisk kabel.
• Med denne funktion kan du også bruge TV-menuen til at justere lydfeltet og forskellige indstillinger, såvel som lydstyrken og deaktivering af lyd.

Metode 1. Tilslutning via et kabel

Tilslutning ved hjælp af et optisk kabel

Checkliste inden tilslutning

• Når både HDMI-kablet og det optiske kabel er tilsluttet, modtages HDMI-signalet først.
• Når du bruger et optisk kabel, og terminalerne har dæksler, skal du sørge for at fjerne dem.

• Når både HDMI-kablet og det optiske kabel er tilsluttet, modtages HDMI-signalet først.
• For at tilslutte HDMI-kablet mellem tv'et og soundbaren skal du sørge for at tilslutte terminalerne mærket ARC. Ellers kan tv-lyden muligvis ikke sendes. Vi anbefaler at bruge et High-Speed HDMI Cable with Ethernet.

1. Tænd for soundbar og TV'et, og tilslut HDMI-kablet (medfølger ikke) som vist på billedet.
2. "TV ARC" vises i displayvinduet på soundbar-hovedenheden, og soundbaren afspiller TV-lyden.
3. Hvis der ikke kan høres lyd fra TV'et, skal du trykke på knappen (Kilde) på fjernbetjeningen eller oven på soundbaren for at skifte til tilstanden "D.IN". Skærmen viser "D.IN" og "TV ARC" i rækkefølge, og der afspilles lyd på TV'et.
4. Hvis "TV ARC" ikke vises i displayvinduet på soundbar-hovedenheden, skal du kontrollere, at HDMI-kablet (medfølger ikke) er sluttet til den rigtige port.
5. Brug lydstyrkeknapperne på TV'ets fjernbetjening til at ændre lydstyrken på soundbaren.

BEMÆRKNINGER

• HDMI er en grænseflade, der muliggør digital transmission af video- og lyddata med én enkelt connector.
• Hvis tv'et har en ARC-port, skal du slutte HDMI-kablet til HDMI IN (ARC)-porten.
• Vi anbefaler, at du bruger et HDMI-kabel uden kerne, hvis det er muligt. Hvis du bruger et HDMI-kabel med kerne, skal du anvende et, hvor diameteren er mindre end 14 mm.
• Denne funktion er ikke tilgængelig, hvis HDMI-kablet ikke understøtter ARC.
• Når transmissionssignalerne er Dolby Digital og indstillingen for "Lydformatet digitalt output" er PCM på dit tv, anbefales det, at ændre indstillingen til Dolby Digital. Når indstillingen ændres, kan du opnå bedre lydkvalitet. (Tv'ets menu anvender muligvis andre ord for Dolby Digital og PCM, afhængigt af tv-producenten.)

Metode 2. Trådløs tilslutning

Tilslutning af TV via Bluetooth

Når et TV tilsluttes ved hjælp af Bluetooth, kan du høre stereolyd uden besværet med kabler.

- Der kan kun tilsluttes ét TV ad gangen.

a. Tryk på knappen (Kilde) på det øverste panel, og vælg derefter tilstanden "BT". "BT" skifter automatisk til "BT PAIRING" i et par sekunder eller skifter til "BT READY", hvis der registreres forbindelse. b. Når der vises "BT READY" skal du holde knappen (Kilde) på det øverste panel på Soundbaren inde i mere end 5 sekunder, så der vises "BT PAIRING".

1. Vælg tilstanden Bluetooth på TV'et. (Du kan finde flere oplysninger i brugervejledningen til TV'et).
2. Vælg "[AV] Samsung Soundbar A5-Series" på listen på TV-skærmen. En tilgængelig Soundbar er angivet med "Need Pairing" eller "Paired" på TV'ets liste over Bluetooth-enheder. Hvis du skal tilslutte Soundbar, skal du vælge beskeden og oprette en forbindelse.

Hvis det mislykkes at tilslutte enheden

• Hvis den Soundbar, som stod på listen, og som du tidligere tilsluttede (f.eks. "[AV] Samsung Soundbar A5-Series") vises på listen, skal du slette den. • Gentag derefter trin 1 til 3.

BEMÆRK

- Efter du har sluttet Soundbaren til dit tv første gang, skal du anvende tilstanden "BT READY" for at tilslutte igen.

Frakobling af Soundbar-hovedenheden fra TV'et

Tryk på knappen ➞ (Kilde) på det øverste panel eller på fjernbetjeningen, og skift til en anden tilstand end "BT".

• Frakobling tager tid, fordi TV'et skal modtage et svar fra Soundbar. (Den påkrævede tid kan variere, afhængigt af TV-model).
• Du kan annullere den automatiske Bluetooth-forbindelse mellem Soundbaren og tv'et ved at trykke på knappen Venstre på fjernbetjeningen i 5 sekunder, hvis Soundbarens status er "BT READY". (Slå til → fra)

Hvad er forskellen mellem BT READY og BT PAIRING?

• BT READY : I denne tilstand kan du søge efter tv'er, der tidligere har været tilsluttet, eller tilslutte en mobil enhed til Soundbar, der tidligere har været tilsluttet.
• BT PAIRING : I denne tilstand kan du slutte en ny enhed til Soundbaren. (Tryk på knappen ✝ PAIR på fjernbetjeningen, eller hold knappen ➞ (Kilde) øverst på Soundbaren inde i mere end 5 sekunder, mens Soundbaren er i tilstanden "BT".)

BEMÆRKNINGER

• Hvis du bliver bedt om en pinkode, når du tilslutter en Bluetooth-enhed, skal du indtaste <0000>.
• I tilslutningstilstand for Bluetooth vil Bluetooth-forbindelsen gå tabt, hvis afstanden mellem Soundbar og Bluetooth-enheden er mere end 10 m.
• Soundbar slukker automatisk efter 20 minutter i tilstanden Klar.
• Soundbar udfører muligvis ikke Bluetooth-søgninger korrekt i følgende situationer:

– Hvis der er et stærkt elektrisk felt omkring Soundbar. – Hvis to eller flere Bluetooth-enheder samtidigt er sammenkoblet med Soundbaren. – Hvis Bluetooth-enheden bliver slukket, ikke er på plads eller er i uorden.

- Elektroniske apparater kan forårsage radiointerferens. Apparater, der genererer elektromagnetiske bølger, skal holdes væk fra Soundbar-hovedenheden – f.eks. mikrobølger, trådløse LAN-enheder osv.

05 SÅDAN OPRETTES DER FORBINDELSE TIL EN EKSTERN ENHED

Opret forbindelse til en ekstern enhed via en kabelforbundet forbindelse eller Bluetooth-forbindelse for at afspille den eksterne enheds lyd gennem Soundbaren.

Tilslutning ved hjælp af et optisk kabel

1. Slut DIGITAL AUDIO IN (OPTICAL) på hovedenheden til stikket OPTICAL OUT på kildeenheden med et digitalt optisk kabel.
2. Vælg tilstanden "D.IN" ved at trykke på knappen → (Kilde) på det øverste panel eller på fjernbetjeningen.

Tilslutning ved brug af et HDMI-kabel

1. Slut et HDMI-kabel (medfølger ikke) fra stikket HDMI bag på produktet til stikket HDMI OUT på den digitale enhed.
2. Slut et HDMI-kabel (medfølger ikke) fra stikket HDMI TO TV (ARC) bag på produktet til stikket HDMI IN på dit TV.
3. Tryk på knappen (Kilde) på det øverste panel eller på fjernbetjeningen, og vælg derefter "HDMI".
4. Tilstanden "HDMI" vises på Soundbar displaypanel, og der afspilles lyd.

06 TILSLUTNING AF EN USB-LAGERENHED

Du kan afspille musikfiler, der findes på lagringsenheder, gennem Soundbar.

1. Slut USB-enheden til USB-porten i bunden af produktet.
2. Tryk på knappen → (Kilde) på det øverste panel eller på fjernbetjeningen, og vælg derefter "USB".
3. "USB" vises på display-skærmen.
4. Afspil musikfiler fra lagringsenheden gennem Soundbar.

- Soundbar slukker automatisk (Auto Power Down), hvis der ikke har været en USB-enhed tilsluttet i mere end 20 minutter.

Kompatibilitetsliste

Filtypenavn Codec Samplingsfrekvens Bithastighed
*.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 1 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 2 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 2.5 Layer3	16kHz ~ 48kHz 80 ~ 320kbps
*.wma	Wave_Format_MSAudio1	16kHz ~ 48kHz	56 ~ 128kbps
	Wave_Format_MSAudio2	16kHz ~ 48kHz 56 ~ 128kbps
*.aac	AAC	16kHz ~ 96kHz	48 ~ 320kbps
	AAC-LC	16kHz ~ 96kHz	128 ~ 192kbps5.1 kanals 320kbps
	HE-AAC	24kHz ~ 96kHz	48 ~ 64kbps5.1 kanals 160kbps
*.wav	-	16kHz ~ 48kHz	op til 3000kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~ 500kbps

- Hvis der er gemt for mange mapper (ca. 200) og filer (ca. 2000) på USB-enheden, kan der gå et øjeblik, før Soundbar kan oprette forbindelse og afspille filer.

07 SÅDAN OPRETTES DER FORBINDELSE TIL EN MOBILENHED

Forbindelse via Bluetooth

Når der oprettes forbindelse til en mobilenhed ved brug af Bluetooth, kan du høre stereolyd uden besværet med kabler.

- Forbindelsen er begrænset til ét TV eller to Bluetooth-enheder på samme tid.

a. Tryk på knappen ➞ (Kilde) på det øverste panel, og vælg derefter tilstanden "BT". "BT" skifter automatisk til "BT PAIRING" i et par sekunder eller skifter til "BT READY", hvis der registreres forbindelse. b. Når der vises "BT READY", skal du holde knappen (Kilde) på det øverste panel på Soundbaren inde i mere end 5 sekunder, så der vises "BT PAIRING".

1. Vælg "[AV] Samsung Soundbar A5-Series" fra listen.

- Når en Soundbar er tilsluttet til Bluetooth-enheden, vises [Bluetooth-enhedsnavn] → "BT" på skærmen på forsiden.

1. Afspil musikfiler fra enheden, der er tilsluttet via Bluetooth gennem Soundbar.

Hvis det mislykkes at tilslutte enheden

• Hvis den Soundbar, som stod på listen, og som du tidligere tilsluttede (f.eks. "[AV] Samsung Soundbar A5-Series"), vises på listen, skal du slette den. • Gentag derefter trin 1 og 2.

BEMÆRK

- Efter du har sluttet Soundbar til dit mobilenhed første gang, skal du anvende tilstanden "BT READY" for at tilslutte igen.

Hvad er forskellen mellem BT READY og BT PAIRING?

• BT READY: I denne tilstand kan du søge efter tv'er, der tidligere har været tilsluttet, eller tilslutte en mobil enhed til Soundbaren, der tidligere har været tilsluttet.
• BT PAIRING: I denne tilstand kan du slutte en ny enhed til Soundbaren. (Tryk på knappen ✝ PAIR på fjernbetjeningen, eller hold knappen 📄 (Kilde) øverst på Soundbaren inde i mere end 5 sekunder, mens Soundbaren er i tilstanden "BT".)

BEMÆRKNINGER

• Hvis du bliver bedt om en pinkode, når du tilslutter en Bluetooth-enhed, skal du indtaste <0000>.
• I tilslutningstilstand for Bluetooth vil Bluetooth-forbindelsen gå tabt, hvis afstanden mellem Soundbaren og Bluetooth-enheden er mere end 10 m.
• Soundbaren slukker automatisk efter 20 minutter i tilstanden Klar.
• Soundbaren udfører muligvis ikke Bluetooth-søgninger korrekt i følgende situationer:

– Hvis der er et stærkt elektrisk felt omkring Soundbaren. - Hvis flere Bluetooth-enheder bliver sammenkoblet samtidigt med Soundbaren. - Hvis Bluetooth-enheden bliver slukket, ikke er på plads eller er i uorden.

- Elektroniske apparater kan forårsage radiointerferens. Apparater, der genererer elektromagnetiske bølger, skal holdes væk fra Soundbar-hovedenheden – f.eks. mikrobølger, trådløse LAN-enheder osv.

- Din Soundbar understøtter SBC-data (44,1 kHz, 48 kHz).

• Slut kun til en Bluetooth-enhed, der understøtter funktionen A2DP (AV).
• Du kan ikke slutte din Soundbar til en Bluetooth-enhed, der kun understøtter funktionen HF (Hands Free-håndfri).
• Når du har parret din Soundbar med en Bluetooth-enhed, skal du vælge "[AV] Samsung Soundbar A5-Series" blandt enhedens scannede enheder. Listen ændrer automatisk din Soundbar til "BT"-tilstand.

- Kun tilgængelig, hvis din Soundbar er på listen med Bluetooth-enhedens parrede enheder. (Bluetooth-enheden og din Soundbar skal være parret mindst én gang tidligere.)

- Soundbar vises kun på Bluetooth-enhedens liste med søgte enheder, når din Soundbar viser "BT READY".

Bluetooth Power Til (SOUND MODE)

Hvis en Bluetooth-enhed, der allerede er forbundet, forsøger at oprette forbindelse til Soundbaren, når funktionen Bluetooth Power Til er slået til, og Soundbaren er slået fra, slås Soundbaren automatisk til.

1. Tryk og hold nede på knappen SOUND MODE i mere end 5 sekunder på fjernbetjeningen, mens Soundbaren er tændt.
2. "ON-BLUETOOTH POWER" vises på Soundbarens display.

Frakobling af Bluetooth-enheden fra en Soundbar

Sådan kobler du Bluetooth-enheden fra din Soundbar. Se i Bluetooth-enhedens brugervejledning.

• Din Soundbar bliver frakoblet. - Når Soundbaren er frakoblet fra Bluetooth-enheden, viser Soundbaren "BT DISCONNECTED" på displayet på forsiden.

Frakobling af Soundbar-hovedenheden fra Bluetooth-enheden

Tryk på knappen → (Kilde) på det øverste panel eller på fjernbetjeningen, og skift derefter til en anden tilstand end "BT".

- Frakobling tager tid fordi Bluetooth-enheden skal modtage et svar fra Soundbaren.

(Frakoblingstiden kan variere, afhængigt af Bluetooth-enheden)

Bluetooth er en teknologi, hvormed Bluetooth-kompatible eksterne enheder nemt kan tilsluttes med hinanden vha. en kort, trådløs forbindelse.

- En Bluetooth-enhed kan medføre støj eller fejlfunktion, afhængigt af anvendelsen, når:

• En del af kroppen er i kontakt med modtage-/sendesystemet på Bluetooth-enheden eller din Soundbar.
• Der forekommer elektriske variationer fra forhindringer, der skyldes en væg, et hjørne eller kontorskillevægge.
• Der forekommer elektrisk støj fra enheder med samme frekvensområde, herunder medicinsk udstyr, mikrobølgeovne og trådløse lokale netværk.

- Par din Soundbar med Bluetooth-enheden, mens enheden er tæt på.

• Jo længere afstand mellem din Soundbar og Bluetooth-enheden, des ringere er kvaliteten. Hvis afstanden overstiger Bluetooth-driftsafstanden, mistes forbindelsen.
• I områder med ringe modtagelse fungerer Bluetooth-forbindelsen muligvis ikke korrekt.
• Bluetooth-forbindelsen fungerer kun, når den er tæt på apparatet. Forbindelsen afbrydes automatisk, hvis afstanden overskrider denne afstand. Selv med denne afstand kan lydkvaliteten forringes af genstande, som f.eks. vægge eller døre.
• Denne trådløse enhed kan forårsage elektrisk interferens under brug.

Flere Bluetooth-forbindelser

Soundbaren kan forbindes til 2 Bluetooth-enheder på samme tid.

1. Slut Soundbaren til op til to Bluetooth-enheder. (Se side 19)
2. Spil musik fra en af de tilsluttede Bluetooth-enheder, selvom der er tilsluttet to.
3. Hvis der afspilles musik fra Bluetooth-enheden "B", mens der afspilles fra enheden "A", begynder afspilning af musikken på enheden "B" og stoppes/sættes på pause automatisk på enheden "A".
4. På versioner, der er ældre end AVRCP V1.4, kan det tage længere tid at skifte mellem enheder, der afspilles musik fra.

Bluetooth-multiparring

Sådan parrer du flere enheder til Soundbaren

1. Slå Soundbaren til.
2. Kun i "BT"-tilstanden: Tryk og hold på knappen (Kilde) øverst på Soundbar i mere end fem sekunder, for at Soundbar skifter til tilstanden "BT PAIRING". Derefter skal du på Bluetooth-enhedssiden slå Bluetooth til og vælge Soundbar på listen over tilgængelige enheder. Soundbar opretter automatisk forbindelse til Bluetooth-enheden.
3. En anden Bluetooth-enhed kan parres og sluttes til Soundbaren ved hjælp af den samme metode. Hvis du forsøger at tilslutte en tredje enhed, vil en tilsluttet enhed, der ikke afspiller lyd, miste sin Bluetooth-forbindelse, men vil stadig være parret med Soundbaren.
4. Ved hjælp af den samme metode kan du parre op til 8 Bluetooth-enheder, men det er kun de sidste to, der forbliver tilsluttet Soundbaren samtidigt.

BEMÆRKNINGER

• Der kan kun sluttes 1 Samsung-tv eller 2 Bluetooth-enheder til Soundbaren på én gang.
• Soundbaren frakobles Bluetooth-enheder, når den får en anmodning om tilslutning fra et Samsung-tv.
• Standard for Soundbar er "ON-BT MULTI CONNECTION", men for gendannelse til ikke-multiforbindelsestilstand fra en anden tilstand skal du trykke på knappen ✪ PAIR på fjernbetjeningen og holde den nede i mere end fem sekunder i standbytilstand, indtil "OFF-BT MULTI CONNECTION" vises på skærmen.

08 BRUG AF FJERNBETJENINGEN

Sådan bruger du fjernbetjeningen

1	Tænd/sluk	Tænder og slukker for Soundbar.
2	Kilde	Tryk for at vælge en kilde, der er tilsluttet til Soundbar.
3	Lydløs	Tryk på knappen (Lydløs) for at deaktivere lyden.Tryk på knappen igen for at aktivere lyden.
4	SOUND MODE	Tryk for at gennemløbe de forskellige lydtilstande: SURROUND SOUND, BASS BOOST, GAME, ADAPTIVE, DTS VIRTUAL:X eller STANDARD– SURROUND SOUNDGiver et bredere lydfelt end standard.–BASS BOOSTLydfelttilstand med forstærkning af baslyd.–GAMEGiver stereoskopisk lyd for at fordybe dig i handlingen, mens du spiller.–ADAPTIVEAnalyserer indholdet i realtid og giver automatisk det optimale lydfelt baseret på karakteristikaene af indholdet.–DTS VIRTUAL:XFlot 3D-lyd fra ethvert lyd.–STANDARDUdsender den originale lyd.

		DRC (Dynamic Range Control)Gør det muligt at anvende dynamisk områdekontrol på Dolby Digital-lydspor. Tryk og hold nede på knappenSOUND MODEi mere end fem sekunder, mens Soundbar er slået fra for at slå DRC (Dynamic Range Control) til eller fra. Med DRC slået til skrues der ned for høj lyd. (Lyden kan være forvrænget).Bluetooth PowerDenne funktion tænder automatisk for Soundbar, når den modtager en anmodning om forbindelse fra et tidligere tilsluttet tv eller en tidligere tilsluttet Bluetooth enhed. Indstillingen er som standard slået Til.- Hold knappenSOUND MODEinde i mindst 5 sekunder for at slukke for tænd/ sluk-funktionen for Bluetooth.
5	BluetoothPAIR	Tryk på knappen ✝ PAIR. “BT PAIRING” vises på Soundbar skærm.Du kan slutte Soundbar til en ny Bluetooth-enhed i denne tilstand ved at vælge Soundbar på Bluetooth-enhedens søgeliste.
6	Afspil/Pause	Tryk på knappen ▶II for at sætte en musikfil midlertidigt på pause.Hvis du trykker på knappen igen, afspilles musikfilen igen.
7	Op/Ned/Venstre/Højre	Tryk på de indikerede områder for at vælge Op/Ned/Venstre/Højre.Tryk på Op/Ned/Venstre/Højre på knappen for at vælge eller indstille funktioner.GentagHvis du skal bruge funktionen Gentag i tilstanden “USB”, skal du trykke på knappen Op.Spring musik overTryk på knappenHøjrefor at vælge den næste musikfil. Tryk på knappenVenstrefor at vælge den forrige musikfil.ID SETTryk på knappenOp, og hold den nede i 5 sekunder for at fuldføreID SET(når der oprettes forbindelse til en trådløs subwoofer eller de trådløse baghøjttalere).
8	Lydstyring	Når der trykkes på disse, vises TREBLE, BASS og AUDIO SYNC i rækkefølge.De ønskede indstillinger kan justeres ved hjælp af knapperne Op/Ned.For at kontrollere lydstyrken af diskant- eller baslyd skal du trykke på knappen(Lydstyring) for at vælge TREBLE eller BASS, og derefter kan lydstyrken justeres mellem -6~+6 ved hjælp af knapperne Op/Ned.Hold knappen (Lydstyring) inde i ca. 5 sekunder for at justere lyden i de enkelte frekvensbånd. Du kan vælge mellem 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz ved hjælp af knapperne Venstre/Højre, og alle kan justeres til en indstilling mellem -6 ~ +6 ved hjælp af knapperne Op/Ned. (Sørg for, at Lydtilstanden er sat til "STANDARD.")Hvis tv-billedet og lyden fra Soundbaren ikke er synkroniseret, skal du trykke på knappen (Lydstyring) for at vælge AUDIO SYNC og derefter indstille lydforsinkelsen til mellem 0~300 millisekunder ved hjælp af knapperne Op/Ned. (Ikke tilgængelig i "USB-" eller "BT-" tilstand.)AUDIO SYNC understøttes kun for visse funktioner.

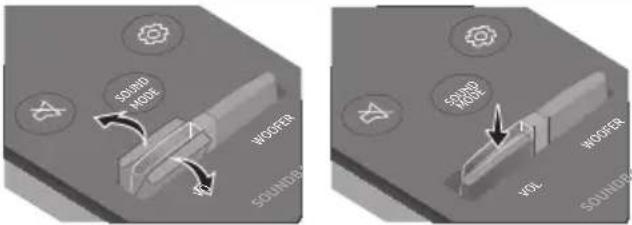

9	WOOFER(BAS) NIVEAU	Skub knappen op eller ned for at justere lydstyrken for woofer (bas) til -12 eller -6 til +6.Tryk på knappen for at indstille woofer (bas) lydstyrke til 0 (standard).
10	VOL(Lydstyrke)	Skub knappen op eller ned for at justere lydstyrken.LydløsTryk på knappen VOL for at deaktivere lyden. Tryk på knappen igen for at aktivere lyden.

Indstille Soundbar-lyden med en tv'ets fjernbetjening

Indstil Soundbar-lyden med en tv'ets fjernbetjening

• Denne funktion kan kun bruges med IR fjernbetjeninger. Bluetooth fjernbetjeninger (fjernbetjeninger, der kræver parring) understøttes ikke.
• Indstil tv-højttaleren til Ekstern højttaler for at bruge denne funktion.
• Producenter, der understøtter denne funktion: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Sluk for Soundbaren.
• Tryk og hold WOOFER-knappen nede i 5 sekunder.

Hver gang du skubber WOOFER-knappen op og holder den i 5 sekunder, skiftes tilstanden i følgende rækkefølge: "OFF-TV REMOTE" (standardtilstand), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Knap på fjernbetjening Display Status
		(Standardtilstand)	Deaktiver TV-fjernbetjening.
			Aktiver en Samsung TV's IR fjernbetjening.
			Aktiver en tredjeparts TV's IR fjernbetjening.

Sådan bruges de skjulte knapper (knapper med flere funktioner)

Skjult knap		Referenceside
Knap på fjernbetjening Funktion
WOOFER (Op)	Fjernbetjeningen til tv'et Til/Fra (Standby)	Side 26
Venstre	Automatisk tilslutning af TV til/fra (BT Klar)	Side 15
Op ID SET Side 24
[28cy] (Lydstyring)	7 Band EQ Side 25
SOUND MODE	DRC ON/OFF (Standby) Side 24
	Bluetooth Power Side 24
*PAIR	Bluetooth-multiforbindelse Til/Fra (Standby)	Side 22

Outputspecifikationer for de forskellige tilstande for lydeffekter

• Samsung trådløst baghøjttalersæt kan købes separat. Hvis du vil købe et sæt, kan du kontakte den forhandler, hvor du købte Soundbaren.

09 SÅDAN INSTALLERER DU VÆGMONTERINGEN

Forholdsregler ved installation

• Installer kun på en lodret væg. - Undlad at installere et sted med høje temperaturer eller fugtighed. - Kontroller, at væggen kan bære produktets vægt. Hvis ikke, skal væggen forstærkes, eller du skal vælge et andet installationssted. - Køb og brug skruer eller ankre, der er egnede til din væg (gips, jernplader, træ osv.). Hvis det er muligt, skal du fastgøre de bærende skruer i vægstolper. - Køb vægmonteringsskruer, der passer til typen og tykkelsen af den væg, du vil montere Soundbar på.

- Diameter: M5

- Længde: 35 mm eller længere anbefales.

- Tilslut kabler fra enheden til eksterne enheder, før du installerer Soundbar på væggen.

- Sørg for, at apparatet er slukket og koblet fra strømforsyningen, inden du installerer det. Ellers risikerer du at få elektrisk stød.

Vægmonteringskomponenter

Vægmonteringens styreskinne

Holderskrue Skrue

Beslag til vægmontering

1. Placer Vægmonteringens styreskinne mod væggen.

- Vægmonteringens styreskinne skal være plan. - Hvis dit TV er monteret på væggen, skal du mindst installere Soundbar 5 cm under TV'et.

1. Sørg for, at Vægmonteringens styreskinnes midterlinje flugter med tv'ets midterlinje (hvis Soundbar monteres under tv'et), og fastgør derefter Vægmonteringens styreskinne på væggen med tape.

- Hvis Soundbar ikke monteres under et TV, placeres Midterlinje i midten af monteringspunktet.

1. Med spidsen af et skriveredskab eller en spidset blyant skal du prikke hul i midten af B-TYPE-billederne i hver ende af styreskinnen for at markere hullerne til de bærende skruer og derefter fjerne Vægmonteringens styreskinne.

1. Med det korrekte borehoved skal du bore et hul i væggen ved hvert mærke.

- Hvis mærkerne ikke svarer til sømmenes placering, skal du sørge for at indsætte de korrekte ankre i hullerne, før de bærende skruer fastgøres. Hvis du anvender ankre, skal du sørge for, at borehullerne passer til de ankre, der benyttes.

1. Før en skrue (medfølger ikke) gennem hver Holderskrue, og fastgør de enkelte skruer, så de sidder stramt i hullet til den bærende skrue.

1. Installér de 2 Beslag til vægmontering i den rigtige retning på bunden af Soundbar ved at bruge 2 Skruer.

- Ved samling skal du sikre, at ophængningsdele til Beslag til Vægmontering er placeret bag på Soundbar.

1. Monter Soundbar med de tilhørende Beslag til Vægmontering ved at fastgøre Beslag til Vægmontering på Holderskruer på væggen.

1. Før Soundbar nedad som vist nedenfor, så Beslag til vægmontering hviler sikkert på Holderskruerne.

- Isæt Holderskruerne i den brede (nedre) del af Beslag til vægmontering, og før derefter Beslag til vægmontering ned, så Beslag til vægmontering hviler sikkert på Holderskruerne.

10 SOFTWAREOPDATERING

Samsung kan muligvis tilbyde opdateringer for Soundbarsystemets firmware i fremtiden.

Hvis der tilbydes en opdatering, kan du opdatere firmwaren ved at tilslutte en USB-enhed med firmwareopdateringen til USB-porten på din Soundbar. Du kan finde flere oplysninger om, hvordan du kan downloade opdateringsfiler, på Samsung-webstedet på (www.samsung.com→Support).

Vælg derefter produkttype eller indtast modelnummeret på din Soundbar, vælg valgmuligheden Software & Apps og derefter Downloads. Bemærk, at navnene på indstillingerne kan variere.

Sådan kontrollerer du firmwareversion

1. Sluk for soundbaren.
2. Tryk og hold på knappen ⚙️ (Lydstyring) på fjernbetjeningen i cirka 5 sekunder.
3. Hver version vises i følgende rækkefølge på soundbarens skærm.

( Softwareversion → HDMI → Tx → Rx )

• Tx: Trådløst Tx-modul i soundbaren.
• Rx : Trådløst Rx-modul i subwooferen.

• R2-VERSION AF DISPLAY

Vigtigt: Opdateringsfunktionen sletter alle brugerindstillinger. Ved anbefaler, at du noterer alle dine indstillinger, så du let kan vælge dem igen efter opdateringen. Bemærk, at når firmwaren opdateres, bliver subwoofer-fobindelsen også nulstillet.

1. Slut et USB-drev til USB-porten på din computer. Vigtigt: Sørg for, at der ikke er nogen musikfiler på USB-drevet. Det kan forårsage fejl i opdateringen af firmwaren.
2. Gå til (samsung.com) → vælg Angiv modelnummer, og angiv din Soundbars model. Vælg brugervejledninger og downloads, og download den nyeste version af softwarefilen.
3. Gem den downloadede software på en USB-nøgle, og vælg "Udpak her" for at pakke mappen ud.
4. Sluk for Soundbaren, og tilslut USB-stikket med softwareopdateringen til USB-porten.
5. Tænd for Soundbar, og skift kilden til tilstanden "USB". Inden for 3 minutter vises "UPDATE", og opdateringen starter. Når opdateringen er fuldført, slukker Soundbar automatisk og tænder igen.
6. Tryk på knappen — + (Lydstyrke) på det øverste panel i fem sekunder. "INIT" vises på displayet, og Soundbar slukkes. Opdateringen er fuldført.
7. Dette produkt har en DUAL-BOOT-funktion. Hvis firmwaren ikke opdateres, kan du prøve at opdatere den igen.
8. Gendan dine indstillinger på Soundbaren.

Hvis UPDATE ikke vises

1. Sluk Soundbaren, og frakobl og tilslut derefter USB-lagringsenheden med opdateringsfilerne til Soundbarens USB-port igen.
2. Frakobl Soundbarens strømkabel, tilslut det igen, og sluk derefter Soundbaren.

BEMÆRKNINGER

• Opdatering af firmware fungerer muligvis ikke korrekt, hvis lydfiler, der understøttes af Soundbaren, lagres på USB-lagringsenheden.
• Undlad at koble strømmen fra eller at fjerne USB-enheden, mens opdateringer installeres. Hovedenheden slukker automatisk, när firmwareopdateringen er fuldført.
• Når opdaterinen er fuldført, bliver brugerindstillingerne i Soundbar'en initialiseret, så du kan vælge dine indstillinger. Vi anbefaler, at du skriver dine indstillinger ned, så du nemt kan genindstille dem efter opdateringen. Bemærk, at opdatering af firmware også nulstiller subwoofer- tilslutningen. Hvis tilslutningen til subwooferen ikke genetableres automatisk efter opdateringen, henvises der til side 6. Hvis software-opdateringen mislykkes, skal du kontrollere, om USB-nøglen er defekt. • Mac OS-brugere skal bruge MS-DOS (FAT) som USB-format.
• Opdatering via USB er muligvis ikke tilgængeligt, afhængigt af USB-lagringsenhedens producent.

11 FEJLFINDING

Før du beder om hjælp, skal du kontrollere følgende.

Soundbar tænder ikke.

→Kontroller, om strømkablet til Soundbaren er korrekt indsat i stikkontakten.

Soundbar kører uregelmæssigt.

→Når du har taget strømkablet ud, skal du indsætte det igen. →Fjern netledningen fra den eksterne enhed, og prøv igen. →Hvis der ikke er noget signal, slukkes Soundbaren automatisk efter en bestemt periode. Slå strømmen til. (Se side 3.)

Fjernbetjeningen virker ikke.

→Peg fjernbetjeningen direkte mod Soundbar. →Udskift batterierne med nye.

Soundbar udsender ikke nogen lyd.

→ Lydstyrken på Soundbaren er for lav eller slået fra. Regulerer lydstyrken. →Når en ekstern enhed (STB, Bluetooth-enhed, mobilenhed osv.) er tilsluttet, skal du justere lydstyrken på den eksterne enhed. →For lydudgang fra tv'et skal du vælge Soundbar. (Samsung-tv: Hjem (☐) → Indstill. (☐) → Lyd → Lydoutput → Vælg Soundbar) →Kabelforbindelsen til Soundbaren er muligvis ikke løs. Fjern kablet, og tilslut igen. →Fjern netledningen helt, tilslut igen, og tænd for strømmen. → Initialiser produktet, og prøv igen. (Se side 31.)

Subwoofer udsender ikke nogen lyd.

→Kontroller, om LED-indikatoren bag på subwooferen lyser blåt. Forbind Soundbaren og subwooferen igen, hvis indikatoren blinker blåt eller lyser rødt. (Se side 7.) →Du kan opleve et problem, hvis der er en hindring mellem Soundbaren og subwooferen. Flyt enheder til et område væk fra forhindringer. →Andre enheder, der sender radiofrekvenssignaler i nærheden, kan afbryde forbindelsen. Hold din højttaler væk fra sådanne enheder. →Fjern og tilslut netledningen igen.

Subwoofer-lydstyrken er for lav.

→Den originale lydstyrke for det indhold, du spiller, kan være lav. Prøv at justere subwoofer-niveauet. (Se side 25.) →Stil Subwoofer-højttaleren tættere på dig.

Hvis tv'et ikke er tilsluttet via HDMI TO TV (ARC).

→Kontroller, om HDMI-kablet er korrekt tilsluttet ARC-terminalen. (Se side 12.) →Tilslutning er muligvis ikke mulig på grund af den tilsluttede eksterne enhed (set-topboks, spilmaskine osv.). Tilslut Soundbaren direkte. →HDMI-CEC er muligvis ikke aktiveret på tv'et. Tænd for CEC i tv-menuen. (Samsungtv: Hjem (☐) → Indstill. (☒) → Generelt → Ekstern enhedsstyring → Anynet+ (HDMI-CEC) TIL)

Der er ingen lyd i, når du opretter forbindelse til tv'et i HDMI TO TV (ARC) -tilstand.

→Din enhed kan ikke afspille indgangssignalet. Skift tv'ets lydudgang til PCM eller Dolby Digital. (For et Samsung TV: Hjem (☐) → Indstill. (☐) → Lyd → Ekspertindstillinger → Format for digital outputlyd)

Soundbar opretter ikke forbindelse via Bluetooth.

→Når du tilslutter en ny enhed, skal du skifte til "BT PAIRING" for at oprette forbindelse. (Tryk på knappen ✝ PAIR på fjernbetjeningen, eller tryk på knappen 📄 (Kilde) på Soundbaren i mindst 5 sekunder.) →Hvis Soundbaren er tilsluttet en anden enhed, skal du først afbryde enheden for at skifte enhed. →Forbind den igen, når du har fjernet listen over Bluetooth-højttalere på enheden, der skal tilsluttes. (Samsung-tv: Hjem ( [n] ) → Indstill. ( [∅] ) → Lyd → Lydoutput → Liste over Bluetooth-højttalere) →Den automatiske tv-forbindelse kan være deaktiveret. Når Soundbaren er i "BT READY", tryk og hold Venstre-knappen på Soundbarens fjernbetjening i 5 sekunder for at vælge ON-TV CONNECT. Hvis du kan se OFF-TV CONNECT, skal du trykke og holde Venstre-knappen igen i 5 sekunder for at ændre valget. →Fjern og tilslut netledningen igen og prøv igen. → Initialiser produktet, og prøv igen. (Se side 31.)

Lyden falder ud, når der er oprettet forbindelse via Bluetooth.

→Hvis din enhed, der er tilsluttet via Bluetooth, er for langt væk fra Soundbar, kan lyden falde ud. Flyt enheden tættere på Soundbar. →Hvis en del af din krop er i kontakt med Bluetooth-transceiveren, eller produktet er installeret på metalmøbler, kan der opstå udfald. Kontroller installationsmiljøet og betingelserne for brug.

Bluetooth-multiforbindelse virker ikke.

→Når tv'et er forbundet til Soundbar, fungerer Bluetooth-multiforbindelse muligvis ikke. Frakobl Soundbar fra tv'et, og prøv igen. →Kontrollér, om Bluetooth-multiforbindelsesindstillingen er slået til. (Se afsnittet "Soundbar opretter ikke forbindelse via Bluetooth."). →Frakobl den enhed, der aktuelt spiller, par med den enhed, du vil oprette forbindelse til, og tilkobl den tidligere enhed igen. →Hvis lyden ikke kan høres selv efter korrekt forbindelse, henvises der til afsnittet "Lyden falder ud, når der er oprettet forbindelse via Bluetooth.".

Soundbar tænder ikke automatisk sammen med tv'et.

→Når du slukker for Soundbaren, mens du ser tv, er strømsynkronisering med tv'et deaktiveret. Sluk først tv-apparatet.

12 LICENS

DOLBY AUDIO

For at sende forespørgsler og anmodninger om spørgsmål vedrørende åbne kilder, skal du kontakte Samsung Open Source (http://opensource.samsung.com)

14 VIGTIG NOTE OM SERVICE

• Figurer og illustrationer i denne brugervejledning bringes kun for reference og kan være anderledes end på det virkelige produkt.
• Der opkræves muligvis et administrationsgebyr,

(a) hvis en tekniker tilkaldes på din foranledning, og der ikke er nogen fejl ved produktet (f.eks. hvis du ikke har læst denne brugervejledning)

(b) hvis du indleverer enheden til et servicecenter, og der ikke er nogen fejl ved produktet (f.eks. hvis du ikke har læst denne brugervejledning).

- Du får oplyst administrationsgebyrets størrelse, inden noget arbejde eller besøg i hjemmet udføres.

15 SPECIFIKATIONER OG VEJLEDNING

Specifikationer

Modelnavn HW-A560
USB 5V/0,5A
Vægt 2,1 kg
Dimensioner (B x H x D) 860,0 x 55,0 x 85,0 mm
Driftstemperatur +5°C til +35°C
Driftsfugtighed 10 % til 75 %
FORSTÆRKERAngivet udgangseffekt 160W(40Wx4)
Understøttede afspilningsformater(DTS 2.0 og DTS Virtual:X-lyd afspilles i DTS-format).	LPCM 2ch, Dolby AudioTM(Understøtter Dolby® Digital), DTS, DTS Virtual:X
TRÅDL∅S ENHEDSOUTPUTEFFEKT
Maksimal BT-sendereffekt	100 mW ved 2,4 GHz–2,4835 GHz
Maksimal SRD-sendereffekt	25 mW ved 5,725 GHz–5,825 GHz
Navn på subwoofer PS-WA55D
Vægt 5.3 kg
Dimensioner (B x H x D) 200,6 x 353,0 x 290,0 mm
FORSTÆRKERAngivet udgangseffekt 250W
TRÅDL∅S ENHEDSOUTPUTEFFEKT
Maksimal SRD-sendereffekt	25 mW ved 5,725 GHz–5,825 GHz
Samlet strømforbrug i standby (W)	2,0W
BluetoothPortdeaktiveringsmetode	Hold knappen SOUND MODE inde i mindst5 sekunder for at slukke for tænd/sluk-funktionen for Bluetooth.

BEMÆRKNINGER

• Samsung Electronics Co., Ltd forbeholder sig ret til at ændre specifikationerne uden varsel.
• Værdierne for vægt og størrelse er omtrentlige.

Herved erklærer Samsung, at dette radioudstyr er i overensstemmelse med direktiv 2014/53/EU og de relevante britiske lovkrav.

Den komplette tekst i overensstemmelseserklæringen findes på følgende internetadresse:

http://www.samsung.com Gå til Support, og indtast modelnavnet.

Dette udstyr må anvendes i alle EU-lande og i Storbritannien.

[Korrekt bortskaffelse af batterierne i dette produkt]

(Gælder i lande med systemer til affaldssortering)

Denne mærkning på batteriet, i manualen eller på emballagen betyder, at batterierne i dette produkt ikke må bortskaffes sammen med almindeligt husholdningsaffald efter endt levetid. Er batterierne mærket med de kemiske symboler Hg, Cd eller Pb, betyder det, at deres indhold af kviksølv, cadmium eller bly ligger over de grænseværdier, som er fastsat i EU-direktiv 2006/66.

Hvis batterierne ikke bortskaffes korrekt, kan disse stoffer være skadelige for menneskers helbred eller miljøet.

Hjælp til med at beskytte naturens ressourcer og fremme genbrug ved at holde batterierne adskilt fra andre typer af affald og ved at indlevere dem på en genbrugsplads.

Korrekt bortskaffelse af dette produkt (elektrisk & elektronisk udstyr)

(Gælder i lande med systemer til affaldssortering)

Denne mærkning på produktet, på tilbehør eller i manualen betyder, at produktet og elektronisk tilbehør hertil (f.eks. oplader, headset og USB-kabel) ikke må bortskaffes sammen med almindeligt husholdningsaffald efter endt levetid. For at forebygge skadelige virkninger på menneskers helbred eller miljøet skal disse genstande bortskaffes adskilt fra andre typer af affald og indleveres på en genbrugsplads med henblik på genindvinding.

Forbrugere bedes kontakte forhandleren, hvor de har købt produktet, eller kommunen for nærmere oplysning om, hvor og hvordan de kan indlevere produkt og tilbehør med henblik på miljøvenlig genindvinding.

Virksomheder bedes kontakte leverandøren og følge anvisningerne i købekontrakten. Dette produkt og elektronisk tilbehør hertil må ikke bortskaffes sammen med andet erhvervsaffald.

For informationer om Samsungs miljøforpligtelser og produktspecifikke, regulativforpligtelser såsom REACH, WEEE, batterier skal du besøge:

Krav til miljøvenligt design af eksterne strømforsyninger :

www.samsung.com/global/ecodesign_component

TURVALLISUUSOHJEET

TURVAOHJEITA

SÄHKÖISKUVAARAN VÄHENTÄMISEKSI ÄLÄ IRROTA TAKAKANTTA.

EI SISÄLLÄ OSIA, JOITA KÄYTTÄJÄ VOISI

KORJATA. JÄTÄ HUOLTO- JA KORJAUSTYÖT VALTUUTETUN HUOLTOLIIKKEEN TEHTÄVIKSI.

Den FULLSTENDIG BRUKERHÅNDBOK ligger på Samsungs kundesenter på nettet, og du kan få tilgang til den ved å skanne inn QR-koden. Hvis du vil lese veiledningen på en PC eller en mobil enhet, kan du laste den ned i dokumentformat fra Samsungs nettsider. (http://www.samsung.com/support)

Koble til med en HDMI-kabel 17

06 Koble til en USB-lagringsenhet 18

07 Koble til en mobil enhet 19

Koble til via Bluetooth 19

Hvis UPDATE ikke vises ____ 31

11 Feilsøking 32

12 Lisens 34

1. Kontroller standbystatusen for den trådløse mottakermodulen etter at du har koblet den til en stikkontakt.

- LINK-indikatoren (blå lampe) på den trådløse mottakermodulen blinker. Hvis lampen ikke blinker, må du trykke på knappen ID SET på baksiden av den trådløse mottakermodulen med en pennespiss i 5-6 sekunder til LINK-indikatoren (KOBLING) blinker (blått). Hvis du vil vite mer om indikatoren, se brukerveiledningen for SWA-9100S.

- Hvis "TV ARC" ikke vises på displayet på Soundbar-hovedenheten, må du kontrollere at HDMI-kabelen (følger ikke med) er koblet til riktig port.

Koble til med en HDMI-kabel

1. Koble en HDMI-kabel (følger ikke med) fra HDMI -kontakten på baksiden av produktet til HDMI OUT-kontakten på den digitale enheten.
2. Koble en HDMI-kabel (følger ikke med) fra HDMI TO TV (ARC)-kontakten på baksiden av produktet til HDMI IN-kontakten på TV-en.
3. Trykk på knappen → (Kilde) på toppanelet eller på fjernkontrollen, og velg deretter "HDMI".
4. "HDMI"-modusen vises på Soundbar-displayet, og lyden spilles av.

06 KOBLE TIL EN USB-LAGRINGSENHET

Knapp på fjernkontrollen Display Status
		(Standard-modus)	Deaktiver TV-fjernkontrollen.
			Aktiver en IR-fjernkontroll til en Samsung-TV.
			Aktiver en IR-fjernkontroll til en tredjeparts TV.

• Veggfestestyring må ligge vannrett.

- Hvis TV-en er montert på veggen, må Soundbar installeres minst 5 cm under TV-en.

1. Juster Midtlinjen på veggmonteringsmalen i samsvar med midten av TV-apparatet (hvis du monterer Soundbar under TV-apparatet), og fest deretter Veggfestestyring på veggen med teip.

- Hvis enheten ikke skal monteres under en TV, plasserer du Midtlinje midt på monteringsområdet.

• Bakre R2--- ikke tilkoblet
• Bakre R2xxx tilkoblet

Hvis UPDATE ikke vises

Hvis programvareoppdateringen mislykkes, kontrollerer du om det kan være en feil med USB-minnepinnen.

Før du rekvirerer service, må du kontrollere følgende.

Soundbar slås ikke på.

Soundbar fungerer ikke som den skal.

I tilfelle fjernkontrollen ikke fungerer.

I tilfelle TV-en ikke er tilkoblet via HDMI TO TV (ARC).

→Kontroller om HDMI-kabelen er riktig koblet til ARC-terminalen. (Se side 12.) →Tilkobling er muligens ikke mulig på grunn av den tilkoblede eksterne enheten (kabel-TV-boks, spillmaskin, etc.). Koble til Soundbar direkte. →HDMI-CEC er muligens ikke aktivert på TV-en. Slå på CEC på TV-menyen. (Samsung-TV: Hjem (☐) → Innst. (☒) → Generelt → Behandling av eksterne enheter → Anynet+ (HDMI-CEC) PÅ)

Det er ingen lyd når du kobler til TV-en i HDMI TO TV (ARC)-modus.

Soundbar kobles ikke til via Bluetooth.

Bluetooth-flertilkobling fungerer ikke.

Soundbar slås ikke automatisk på sammen med TV-en.
