Produkttyp	Soundbar
Modellnamn	HW-NW710
Mått (B x H x D)	1220.0 x 140.0 x 53.5 mm
Vikt	6.7 kg
Strömförsörjning	DC 23V (via AC/DC-adapter)
Strömförbrukning	Se etikett på produkten
Strömförbrukning i standby	2.8 W
Driftstemperatur	+5°C till +35°C
Luftfuktighet vid drift	10% ~ 75%
Förstärkare	Woofer x4, Tweeter x 3, 4ohm
Ljudformat som stöds	LPCM 2ch, Dolby Audio (Dolby Digital), DTS
Trådlös anslutning	Wi-Fi (2.4GHz/5GHz), Bluetooth 4.0
Bluetooth-räckvidd	Cirka 10 m (33 ft)
Ingångar	1 x Optisk (Digital Audio In)
Stöd för trådlösa bakre högtalare	SWA-9000S (säljs separat)
Stöd för trådlös subwoofer	SWA-W700 (säljs separat)
Väggmonterbar	Ja (endast vertikal vägg)
Fjärrkontroll	Ingår med batteri (AA x2)
Auto Power Link	Ja (via optisk anslutning)
Programuppdatering	Automatisk via internet
Röststyrning	Kompatibel med Amazon Alexa (via Echo)

Vanliga frågor - HW-NW710 SAMSUNG

Hur ansluter jag soundbaren till min TV via Bluetooth?

Tryck på knappen Bluetooth PAIR på fjärrkontrollen för att gå in i "BT PAIRING"-läge. Gå till Bluetooth-inställningar på din TV och välj "[AV] Samsung Soundbar NWxxx" från listan.

Kan jag styra soundbaren med min TV-fjärrkontroll?

Ja, om du har en Samsung-TV. Använd TV-menyn för att ställa in ljudet på externa högtalare. För andra TV-märken, håll ned knappen BASS på fjärrkontrollen i 5 sekunder för att växla mellan lägena: SAMSUNG-TV REMOTE, OFF-TV REMOTE, ALL-TV REMOTE.

Vad ska jag göra om det inte kommer något ljud?

Kontrollera att soundbaren inte är tystad (tryck på Mute-knappen), att volymen inte är inställd på minimum och att rätt ingångskälla (D.IN, BT, WIFI) är vald. Se också till att TV-högtalarna är avaktiverade.

Hur ansluter jag trådlösa bakre högtalare (SWA-9000S)?

Stäng av soundbaren, sätt i den trådlösa adaptern i WIRELESS-porten med logotypen uppåt, anslut mottagarmodulen till högtalarna, anslut ström, håll sedan ned knappen Up på fjärrkontrollen i 5 sekunder tills ID SET visas. LINK-lysdioden ska lysa fast blått.

Hur återställer jag Bluetooth-anslutningen?

Om anslutningen misslyckas, ta bort soundbaren från Bluetooth-enhetslistan. Sätt sedan soundbaren i "BT PAIRING"-läge (håll ned Source-knappen på enheten i 5 sekunder) och sök igen.

Kan jag montera soundbaren på väggen?

Ja. Använd medföljande väggmonteringsmall och fäste. Se till att väggen klarar vikten (6,7 kg). Använd M5-skruvar (35 mm eller längre) som passar din väggtyp. Lämna minst 5 cm under TV:n och installera nätsladdhållaren.

Hur uppdaterar jag soundbar-programvaran?

Soundbaren uppdateras automatiskt när den är ansluten till internet via Wi-Fi. Se till att nätsladden är ansluten och att enheten är på (eller i standby). Du kan också kontrollera uppdateringar via SmartThings-appen.

Vad är Auto Power Link?

När soundbaren är ansluten till en TV via optisk kabel, slår Auto Power Link automatiskt på soundbaren när TV:n slås på. Håll ned knappen Left på fjärrkontrollen i 5 sekunder för att aktivera/avaktivera (standard är PÅ).

Hur ansluter jag en subwoofer (SWA-W700)?

Stäng av soundbaren, sätt i den trådlösa adaptern i WIRELESS-porten, anslut subwoofern till ström, håll sedan ned knappen Up på fjärrkontrollen i 5 sekunder. LINK-lysdioden på subwoofern ska sluta blinka och lysa fast blått.

Vilka ljudlägen finns tillgängliga?

Tryck på knappen SOUND MODE för att växla mellan STANDARD (originalt ljud), SURROUND (utvidgat ljud) och SMART (optimerar automatiskt för innehåll). Utmatningen varierar beroende på anslutna högtalare.

BRUKSANVISNING HW-NW710 SAMSUNG

Bakpanel på Soundbar 8

03 Koble til Soundbar 9

Bakpanel på Soundbar

Auto Power Link slår automatisk på Soundbar när TV-en slås på.

- Fest delen F midt nederst på Soundbar.

Er volumet stilt inn på minimumsnivå?

→ Justerer volumet.

	VAR FÖRSIKTIGRISK FÖR ELEKTRISK STÖT, ÖPPNA INTE
	Den här symbolen visar att det är hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida.
	Den här symbolen indikerar att det finns viktig dokumentation som medföljer produkten angående dess funktion och underhåll.
	Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.
	Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.
	Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.
	Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information.

WARNING

- Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka eldsvåda eller elstötar.

VAR FÖRSIKTIG

• FÖR IN DET BREDA STIFTET SÅ LÅNGT DET GÅR I DEN BREDA SKÅRAN SÅ UNDVIKER DU ELSTÖTAR.
• Den här enheten ska alltid anslutas till ett växelströmsuttag med en jordad kontakt.
• Eftersom kontakten ska dras ur uttaget när enheten ska kopplas bort från huvudström, ska strömkontakten vara lättåtkomlig.
• Utsätt inte den här apparaten för droppar eller skvätt. Ställ inga föremål fyllda med vätskor, exempelvis vaser, på apparaten.
• Om du vill slå av apparaten helt måste du dra ur strömkontakten ur vägguttaget.

Följaktligen måste strömkontakten alltid vara lätt att komma åt.

SÄKERHETSANVISNINGAR

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller de strömkrav som står på klistermärket på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt ventilationsutrymme runt om 7-10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är utformad för kontinuerlig användning. För att helt stänga av enheten ska du koppla från den från vägguttaget. Koppla ur enheten om du har tänkt lämna den oanvänd under en längre tid.
2. Vid åskväder ska enheten omedelbart kopplas ur vägguttaget. Blixtnedslag kan skada enheten.
3. Utsätt inte enheten för direkt sol eller andra värmekällor. Detta kan leda till överhettning och felfunktion för enheten.
4. Skydda enheten från fukt (exempelvis vaser med vatten) och överdriven hetta (exempelvis öppen spis), eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning. Den här produkten är endast avsedd för hemmabruk.

Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer. Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, för att den ska uppnå rumstemperatur.

1. Batterierna som används med den här produkten innehåller kemikalier som är skadliga för miljön. Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. Risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ.

OM DEN HÄR HANDBOKEN

Användarhandboken har två delar: den här enkla ANVÄNDARHANDBOKEN på papper, och en detaljerad FULLSTÄNDIG HANDBOK som du kan hämta.

Se den här handboken för säkerhetsanvisningar, produktinstallation, komponenter, anslutningar och produktspecifikationer.

Du hittar den FULLSTÄNDIGA HANDBOKEN i Samsungs supportcenter på webben genom att skanna QR-koden. Om du vill visa handboken på din dator eller mobil laddar du ned den i dokumentformat från Samsungs webbplats. (http://www.samsung.com/support)

Design, specifikationer och programskärm kan ändras utan föregående meddelande.

Sätt i batterierna innan du använder fjärrkontrollen (AA-batterier × 2) ____ 6

02 Produktöversikt 7

Frontpanel/höger sidopanel på Soundbar 7

Bakpanel på Soundbar 8

03 Ansluta Soundbar 9

Ansluta ström ____ 9

04 Ansluta till en TV 10

Ansluta med en optisk kabel 10

Ansluta trådlöst 11

- Ansluta en tv via Bluetooth 11

- Ansluta via Wi-Fi 13

05 Ansluta en extern enhet 15

Ansluta med en Optisk kabel 15

06 Ansluta en mobilenhet 16

Ansluta via Bluetooth 16

Ansluta via Wi-Fi (trådlöst nätverk) 19

07 Ansluta Soundbar till en

SWA-9000S (Säljs separat) 21

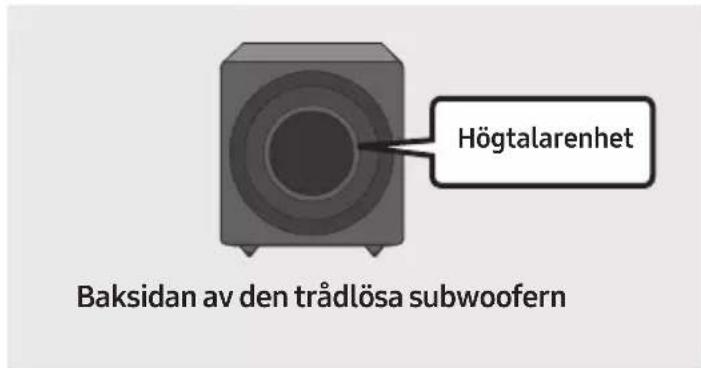

08 Ansluta Soundbar till en

SWA-W700 (Säljs separat) 24

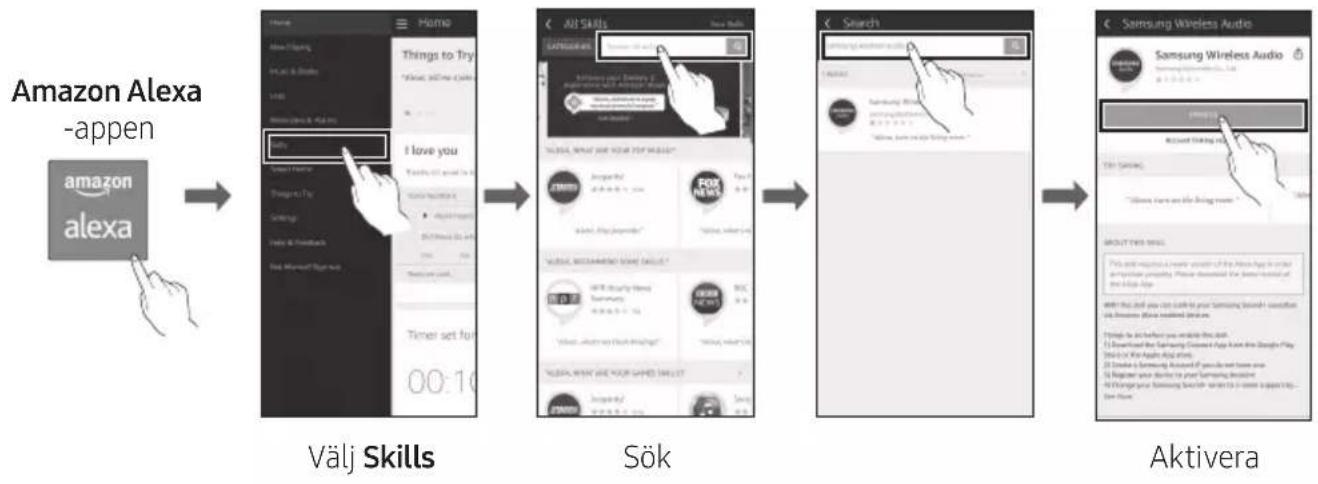

09 Ansluta en Amazon-produkt 27

Anslutning och användning med en Amazon-produkt (Amazon Echo) 27

Använd röstkommandon för att styra Soundbar ____ 29

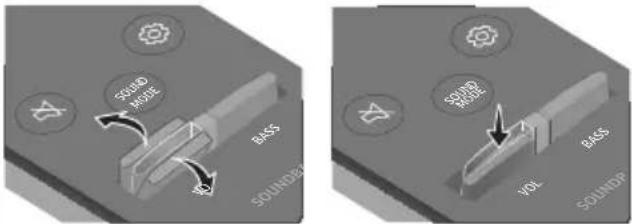

10 Använda fjärrkontrollen 30

Använda fjärrkontrollen ____ 30

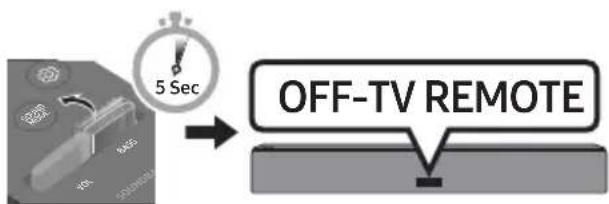

Justera Soundbar-volymen med fjärrkontrollen till en tv 33

Använda de dolda knapparna (knappar med mer än en funktion) ____ 34

Uteffektspecifikationer för de olika ljudeffektslägena ____ 34

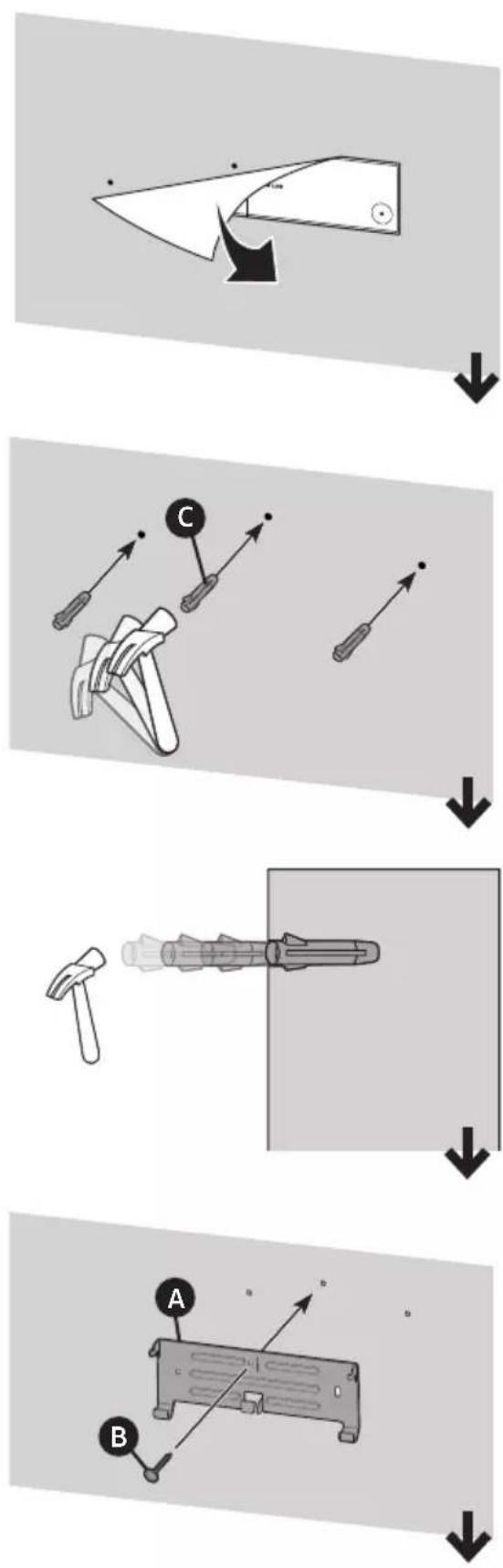

11 Installera väggfästet 35

Försiktighetsåtgärder vid installation 35

Väggmonteringskomponenter 35

12 Programuppdatering 39

13 Felsökning 40

14 Licens 41

15 Licensmeddelande för open source 41

17 Specifikationer och guide 42

Specifikationer 42

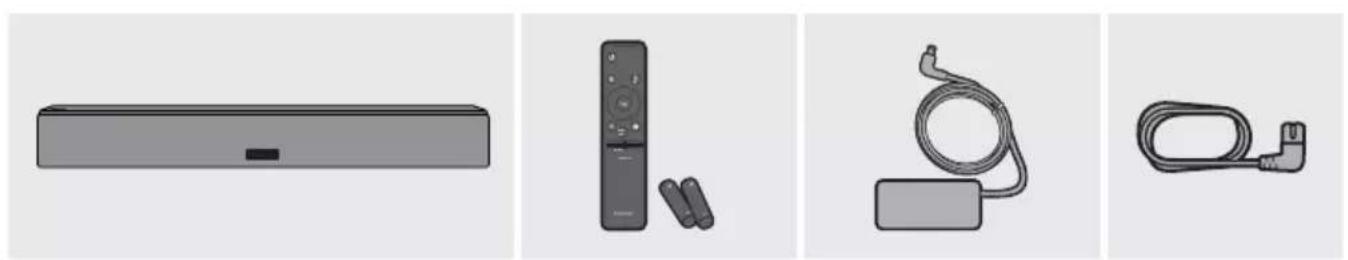

01 KONTROLLERA KOMPONENTERNA

Soundbar-huvudenhet Fjärrkontroll/

Batterier

Väggfästguide Väggfäste Plugg / Skruv

Kabelhållare Kudde Dongelhållarskruv

• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Soundbarhuvudenhetens undersida)
• För väggmonteringskomponenter för Soundbar, se sidan 35.
• Kontakta något av Samsungs servicecenter eller Samsungs kundsupport om du vill köpa tillbehör eller tillvalskablar. • Denna Soundbar får endast väggmonteras.

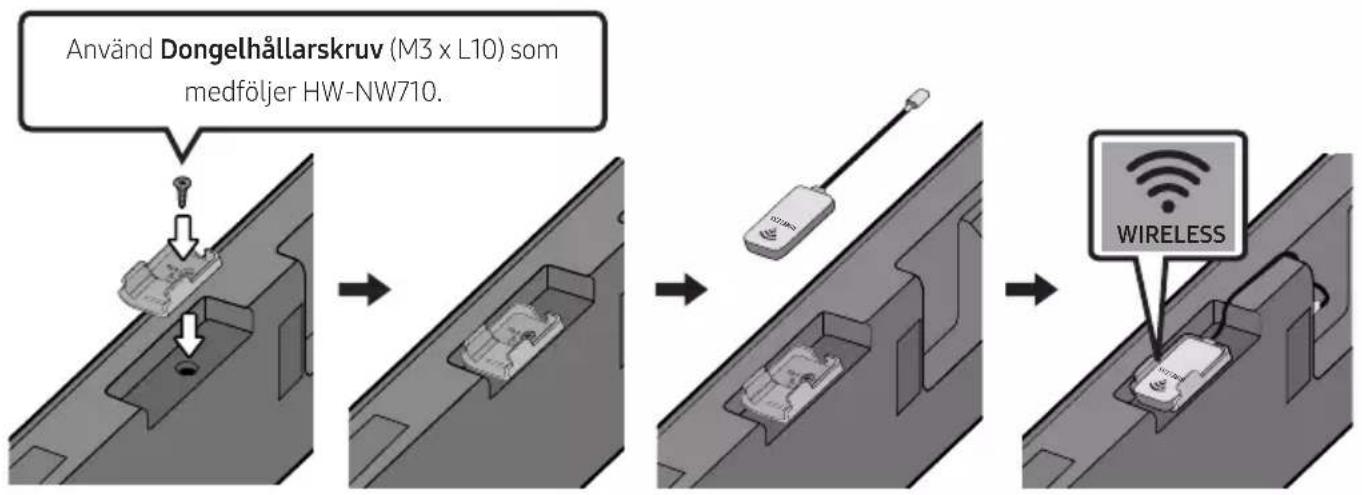

• Använd Dongelhållarskruv för att fästa dongelhållaren när du ansluter Soundbar till de trådlösa bakre högtalarna (SWA-9000S) eller den trådlösa subwoofern (SWA-W700) (säljs separat).
• Utseendet hos tillbehören kan variera något från illustrationerna ovan.

Sätt i batterierna innan du använder fjärrkontrollen (AA-batterier × 2)

Skjut batteriluckan i pilens riktning tills den har avlägsnats helt. Sätt i 2 AA-batterier (1,5 V) vända så att polariteten är korrekt. Skjut fast batteriluckan igen.

Frontpanel/höger sidopanel på Soundbar

1	SkärmVisar produktens status och aktuella läge.
2	Knappen (Ström)Väljer ingångsläge för källa.
3	Knappen (Volym) + Justerar volymen.När volymnivån justeras visas den på framsidesdisplayen på Soundbar.
4	Knappen (Källa)Väljer ingångsläge för källa.
	Ingångsläge Skärm
	Optisk digital ingång D.IN
	Wi-Fi-läge WIFI
	BLUETOOTH-läge BT
	Om du vill aktivera läget "BT PAIRING", ändrar du källan till "BT" och håller sedan knappenintryckt längre än 5 sekunder.

• När du kopplar in nätsladden fungerar strömbrytaren i 4 till 6 sekunder.
• När du slår på strömmen till enheten tar det 4 till 5 sekunder innan den kan reproducera ljud.
• Om du endast vill lyssna på ljudet från Soundbar måste du stänga av TV-högtalarna i menyn Ljudkonfiguration på din TV. Se den bruksanvisning som medföljer din TV.

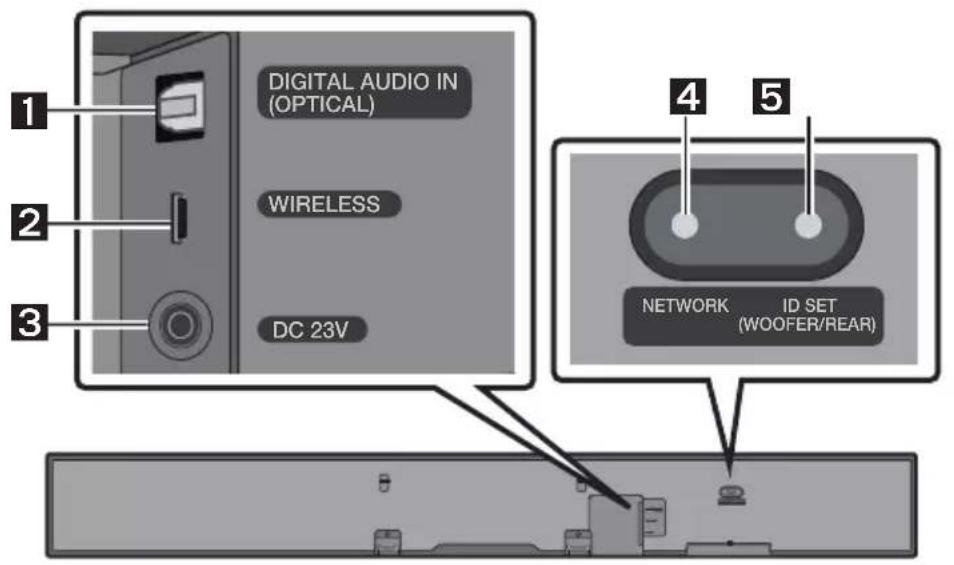

Bakpanel på Soundbar

1	DIGITAL AUDIO IN (OPTICAL)Anslut till den digitala (optiska) utgången på en extern enhet.
2	WIRELESSAnslut den trådlösa dongeln som ansluter Soundbar trådlöst till surroundhögtalare och en subwoofer.(Surroundhögtalare, subwoofer och trådlös dongel säljs separat.)Utaget WIRELESSär inte USB-kompatibelt.Tillgängliga subwoofers varierar beroende på område. Kontrollera tillgängligheten på http://www.samsung.com/support.
3	DC 23V (Power Supply In)Anslut AC/DC-strömadaptern.
4	NETWORKAnslut till ett trådlöst nätverk (Wi-Fi) via appen SmartThings.

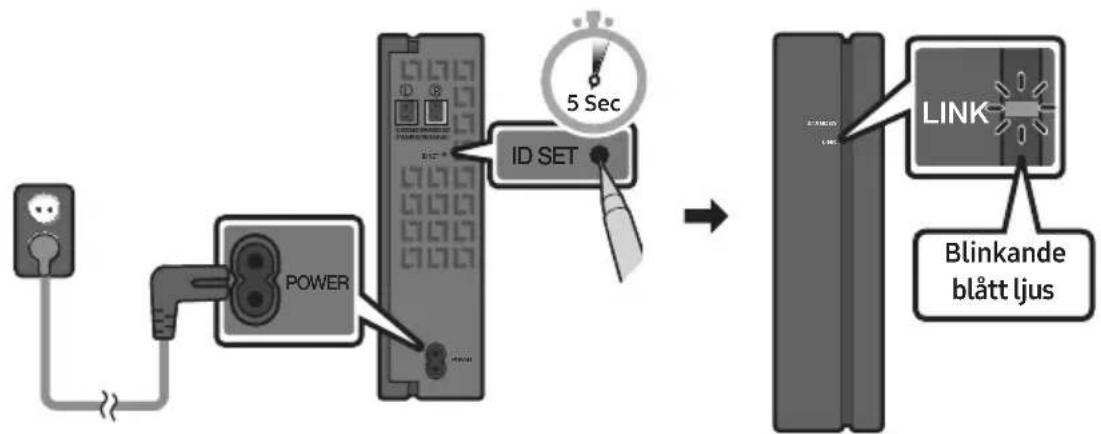

5	ID SET (WOOFER/REAR)Tryck här för att ansluta Soundbar trådlöst till surroundhögtalare och en subwoofer.Håll knappen Upp på fjärrkontrollen intryckt i 5 sekunder för att slutföra ID SET.

• När du kopplar från strömkabeln till AC/DC-strömadaptern från ett vägguttag ska du dra i kontakten.
• Anslut inte den här enheten eller andra komponenter till ett växelströmsuttag förrän alla anslutningar mellan komponenterna är klara.

03 ANSLUTA SOUNDBAR

Ansluta ström

Använd strömkomponenterna (①, ②) för att ansluta Soundbar till ett eluttag i följande ordning:

① Anslut kabeln för utgående ström till strömadaptern och sedan till Soundbar. ② Anslut strömsladden till ett vägguttag.

Se bilderna nedan.

- Mer information om den strömförsörjning som krävs och om strömförbrukning finns på etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)

- Se till att AC/DC-adaptern ligger platt på bordet eller golvet. Om du placerar AC/DC-adaptern så att den hänger med kontakten för elsladden uppåt, kan vatten och andra främmande substanser tränga in i adaptern och göra att den inte fungerar.

04 ANSLUTA TILL EN TV

Hör tv-ljudet från din Soundbar via kabelanslutning eller trådlös anslutning.

• När Soundbar är ansluten till en vald Samsung-tv kan Soundbar styras med tv:ns fjärrkontroll.
• Funktionen stöds av Samsung Smart TV-modeller från 2017 och senare som stöder Bluetooth när du ansluter Soundbar till tv:n med en optisk kabel.
• Med den funktionen kan du också använda tv-menyn för att justera ljudfältet och olika inställningar samt volym och tyst.

Ansluta med en optisk kabel

När sändningssignalerna är Dolby Digital och inställningen för "Digitalt utmatningsformat för ljud" är PCM på din TV, rekommenderar vi att du ändrar inställningen till Dolby Digital. När inställningen har ändrats kommer du att uppleva att ljudkvaliteten blir bättre. (Menyerna kan skilja sig åt beroende på TV-tillverkaren.)

1. Anslut DIGITAL AUDIO IN (OPTICAL)-uttaget på Soundbar till OPTICAL OUT-uttaget på tv:n med en digital optisk kabel (medföljer inte).
2. Tryck på knappen på bottenpanelen eller på fjärrkontrollen och välj sedan läget "D.IN".

Auto Power Link

Auto Power Link slår automatiskt på Soundbar när tv:n slås på.

1. Anslut Soundbar och en tv med en digital optisk kabel (medföljer inte).
2. Tryck på knappen Vänster på fjärrkontrollen (den blå pricken i bilden till höger) i 5 sekunder för att aktivera eller inaktivera Auto Power Link.

- Auto Power Link är som standard inställd på ON. (Om du vill inaktivera funktionen håller du knappen Vänster intryckt på fjärrkontrollen i 5 sekunder.)

- Beroende på den anslutna enheten kanske inte Auto Power Link fungerar.

- Den här funktionen är bara tillgänglig i läget "D.IN".

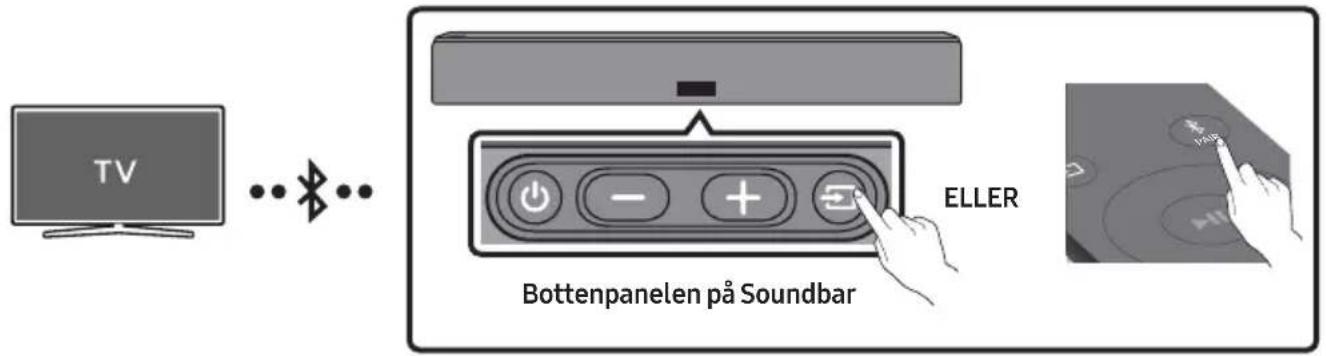

När en tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Det går bara att ansluta en tv åt gången.

Den inledande anslutningen

1. Tryck på knappen

på fjärrkontrollen för att aktivera läget "BT PAIRING".

(ELLER)

a. Tryck på knappen 📋 på bottenpanelen och välj sedan "BT". "BT" ändras till "BT READY" automatiskt om några sekunder om det inte finns någon Bluetooth-enhet ansluten till Soundbar.

b. När "BT READY" visas håller du knappen på bottenpanelen på Soundbar intryckt i mer än 5 sekunder tills "BT PAIRING" visas.

1. Välj Bluetooth-läge på tv:n. (Se tv:ns handbok för mer information.)
2. Välj "[AV] Samsung Soundbar NWxxx" från listan på tv-skärmen.

En tillgänglig Soundbar visas med "Need Pairing" eller "Paired" i tv:ns lista över Bluetooth-enheter. Anslut till Soundbar genom att välja meddelandet och upprätta en anslutning.

- När tv:n är ansluten visas [Tv:ns namn] → "BT" på framsidesdisplayen på Soundbar.

1. Nu kan du höra tv-ljudet från Soundbar.

Om enheten inte går att ansluta

• Om den tidigare anslutna Soundbar-listningen (t.ex. "[AV] Samsung Soundbar NWxxx") visas i listan tar du bort den.
• Upprepa sedan steg 1 till och med 3.

OBS!

- När du har anslutit Soundbar till din TV för första gången använder du läget "BT READY" för att återansluta.

Koppla bort Soundbar från tv:n

Tryck på knappen 📄 på bottenpanelen eller på fjärrkontrollen och välj sedan något annat läge än "BT".

• Det tar tid att koppla bort eftersom tv:n måste ta emot ett svar från Soundbar. (Den tid som krävs kan variera beroende på tv-modell.)
• Om du vill avbryta den automatiska Bluetooth-anslutningen mellan Soundbar och TV:n trycker du på knappen på fjärrkontrollen i 5 sekunder medan Soundbar visar statusen "BT READY". (Växla mellan aktiverad → inaktiverad)

Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY: I detta läge kan du söka efter tidigare anslutna TV-apparater eller ansluta en tidigare ansluten mobilenhet till Soundbar.
• BT PAIRING: I detta läge kan du ansluta en ny enhet till Soundbar. (Tryck på knappen 📄) på fjärrkontrollen eller håll knappen 📋 på bottenpanelen på Soundbar intryckt i mer än 5 sekunder medan Soundbar är i läget "BT".)

OBS!

- Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>. - I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avståndet mellan Soundbar och Bluetooth-enheten överstiger 10 m.

– Soundbar stängs av automatiskt efter 5 minuter i Redo-läget.

– Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:

- Soundbar stängs av automatiskt efter 5 minuter i Redo-läget. - Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:

• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

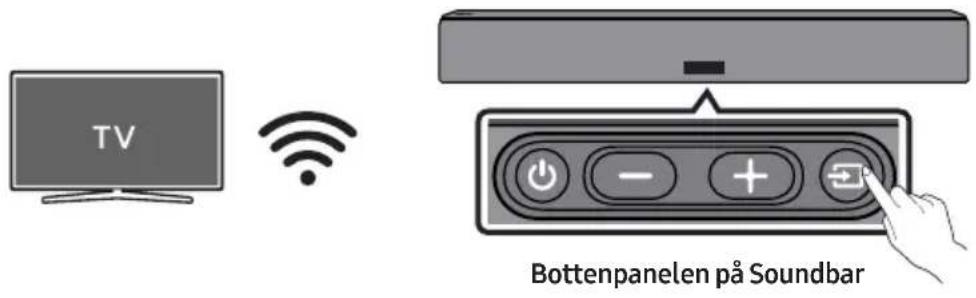

Ansluta via Wi-Fi

Checklista före anslutning

1. Kontrollera att din Samsung Smart TV tillverkades efter 2014. Funktionen är bara kompatibel med Samsung Smart TV-apparater som tillverkades efter 2014.
2. Kontrollera att din trådlösa router (Wi-Fi) är redo och fungerar.
3. Kontrollera att tv:n är ansluten till den trådlösa routern (ditt Wi-Fi-nätverk).

Steg 1: Ansluta Soundbar till Wi-Fi

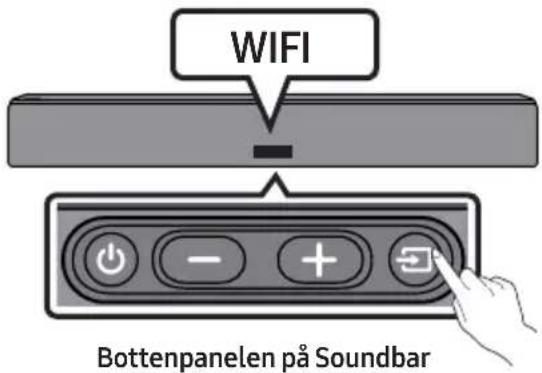

1. Tryck på knappen 📋 på bottenpanelen på Soundbar eller på fjärrkontrollen för att välja läget "WIFI".

- När du använder vissa av Samsungs TV-apparater (Samsung Smart TV från 2016 till 2018 med stöd för Bluetooth.)

- Om du väljer "WIFI"-läge när tv:n slås på visar tv-skärmen ett popup-fönster med anvisningar om hur du automatiskt ansluter Soundbar till en trådlös router (Wi-Fi). Se anvisningarna i popup-fönstret på tv:n.

1. Anslut din mobilenhet (smartphone, surfplatta, o.s.v.) till samma Wi-Fi-nätverk som tv:n är ansluten till.
2. Installera och starta appen SmartThings på mobilenheten (smartphone, surfplatta, o.s.v.).

1. Följ anvisningarna på appskärmen på mobilenheten för att ansluta Soundbar till Wi-Fi-nätverket.

Steg 2: Konfigurera inställningar på tv:n

- Om tv:n kopplas från det trådlösa nätverket efter att du ändrar ingångskälla till Soundbar, använder du tv-menyn för att ansluta tv:n till nätverket igen.

För TV-apparater som har kommit ut under 2018

Hem ( ) → Inställningar ( ) → Ljud → Ljudutgång → [AV] Samsung Soundbar NWxxx (Wi-Fi)

För TV-apparater som har kommit ut under 2017

Hem ( ) → Inställningar ( ) → Ljud → Ljudutgång → [AV] Samsung Soundbar NWxxx (Wi-Fi)

För TV-apparater som har kommit ut under 2016

Hem ( ) → Inställningar ( ) → Ljud → Välj högtalare → [AV] Samsung Soundbar NWxxx (Wi-Fi)

För TV-apparater som har kommit ut under 2015

Menyn → Ljud → Högtalarlista

För TV-apparater som har kommit ut under 2014

Menyn → Ljud → Högtalarinställningar → Multiroom Link - Inställningar

OBS!

• TV:n och Soundbar måste vara anslutna till samma trådlösa nätverk (Wi-Fi).
• Om din trådlösa router (Wi-Fi) använder en DFS-kanal, kan du inte upprätta en Wi-Fi-anslutning mellan TV:n och Soundbar. Kontakta din internetleverantör för mer information.
• Om 5 GHz Wi-Fi-anslutningen inte är jämn, använd 2,4 GHz-bandbredden.
• Menyerna kan vara olika beroende på tillverkningsår. Se handboken för din TV.

05 ANSLUTA EN EXTERN ENHET

Anslut till en extern enhet genom ett fast eller trådlöst nätverk för att spela upp ljud från den externa enheten via Soundbar.

Ansluta med en optisk kabel

1. Anslut DIGITAL AUDIO IN (OPTICAL) på huvudenheten till OPTICAL OUT-uttaget på källenheten med en digital optisk kabel (medföljer inte).
2. Välj läget "D.IN" genom att trycka på knappen på bottenpanelen eller på fjärrkontrollen.

06 ANSLUTA EN MOBILENHET

Ansluta via Bluetooth

När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Du kan inte ansluta fler än en Bluetooth-enhet åt gången.

Den inledande anslutningen

1. Tryck på knappen 📁 på fjärrkontrollen för att aktivera läget "BT PAIRING".

(ELLER)

a. Tryck på knappen 📄 på bottenpanelen och välj sedan "BT". "BT" ändras till "BT READY" automatiskt om några sekunder om det inte finns någon Bluetooth-enhet ansluten till Soundbar. b. När "BT READY" visas håller du knappen på bottenpanelen på Soundbar intryckt i mer än 5 sekunder tills "BT PAIRING" visas.

1. Välj "[AV] Samsung Soundbar NWxxx" från listan.

- När en Soundbar är ansluten till Bluetooth-enheten visas [Bluetooth-enhetens namn] → "BT" på framsidesdisplayen.

1. Spela upp musikfiler från enheten som är ansluten via Bluetooth genom Soundbar.

Om enheten inte går att ansluta

• Om den tidigare anslutna Soundbar-listningen (t.ex. "[AV] Samsung Soundbar NWxxx") visas i listan tar du bort den.
• Upprepa sedan steg 1 och 2.

OBS!

- När du har anslutit Soundbar till din mobilenhet för första gången använder du läget "BT READY" för att återansluta.

Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY : I detta läge kan du söka efter tidigare anslutna TV-apparater eller ansluta en tidigare ansluten mobilenhet till Soundbar.
• BT PAIRING : I detta läge kan du ansluta en ny enhet till Soundbar. (Tryck på knappen 📄) på fjärrkontrollen eller håll knappen 📋 på bottenpanelen på Soundbar intryckt i mer än 5 sekunder medan Soundbar är i läget "BT".)

OBS!

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avståndet mellan Soundbar och Bluetooth-enheten överstiger 10 m.

– Soundbar stängs av automatiskt efter 5 minuter i Redo-läget. – Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:

• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten, t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

– Soundbar stöder SBC-data (44,1kHz, 48kHz). - Anslut endast till en Bluetooth-enhet som stöder A2DP-funktionen (AV).

• Du kan inte ansluta Soundbar till en Bluetooth-enhet som endast stöder handsfreefunktionen (HF).
• När du har parat ihop Soundbar med en Bluetooth-enhet är det bara att välja "[AV] Samsung Soundbar NWxxx" i listan över anslutna enheter, så övergår Soundbar automatiskt till "BT"-läge.

- Tillgängligt endast om Soundbar är listat under Bluetooth-enhetens parade enheter.

(Bluetooth-enheten och Soundbar måste paras korrekt åtminstone en gång.)

– Soundbar kommer endast att visas i Bluetooth-enhetens lista med sökta enheter när Soundbar visar "BT READY". - Soundbar kan inte parkopplas till en annan Bluetooth-enhet om den redan är i Bluetooth-läge och är parkopplad med en Bluetooth-enhet.

Koppla bort Bluetooth-enheten från en Soundbar

Så här kopplar du från Bluetooth-enheten från Soundbar. För instruktioner, se Bluetooth-enhetens bruksanvisning.

• Soundbar kopplas från. - När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

Koppla bort Soundbar från Bluetooth-enheten

Tryck på knappen på bottenpanelen eller på fjärrkontrollen och växla sedan till något annat läge än "BT".

• Det tar tid att koppla bort eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Bortkopplingstiden kan variera beroende på Bluetooth-enheten.)
• När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

OBS!

- I Bluetooth-anslutningsläge kan Bluetooth-anslutningen stängas av om avståndet mellan Soundbar och Bluetooth-enheten överskrider 10 m.

– Soundbar slås automatiskt av efter 5 minuter i statusen Redo.

Mer om Bluetooth

Bluetooth är en ny teknik som gör att Bluetooth-kompatibla enheter enkelt kan ansluta till varandra med en kort trådlös anslutning.

• En Bluetooth-enhet kan orsaka ljud eller tekniskt fel, beroende på användning, i följande fall: – När en del av kroppen är i kontakt med mottagnings-/överföringssystemet för Bluetooth-enheten eller Soundbar. – Elektrisk variation på grund av hinder i form av vägg, hörn eller företagspartition. – Vid exponering för elektrisk störning från enheter inom samma frekvensband, som exempelvis medicinsk utrustning, mikrovågsugnar och trådlöst nätverk.

- Para ihop Soundbar med Bluetooth-enheten och håll ett kort avstånd.

- Ju längre avstånd mellan Soundbar och Bluetooth-enheten, desto sämre kvalitet.

Om avståndet överskrider Bluetooth-enhetens användarintervall förloras anslutningen.

- I områden med dåliga mottagningsförhållanden kanske inte Bluetooth-anslutningen fungerar som den ska.

- Bluetooth-anslutningen fungerar bara när den är nära enheten. Anslutningen bryts automatiskt om avståndet ligger utanför det här intervallet. Även inom det här intervallet kan ljudkvaliteten försämras av hinder, såsom väggar eller dörrar.

- Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen.

Ansluta via Wi-Fi (trådlöst nätverk)

• Anslut en enstaka Soundbar till Wi-Fi för att komma åt en mängd musikströmningstjänster och internetradio. Anslut flera Soundbar-enheter till Wi-Fi för att använda grupperad uppspelning eller stereoljudläge.
• Om du vill ansluta en Soundbar till en mobilenhet via ett trådlöst nätverk (Wi-Fi) krävs appen SmartThings.

Den inledande anslutningen

1. Tryck på knappen 📋 på bottenpanelen på Soundbar eller på fjärrkontrollen för att välja läget "WIFI".

1. Installera och starta appen SmartThings på mobilenheten (t.ex. smartphone eller surfplatta).

1. Starta appen och följ instruktionerna på skärmen för att registrera (lägga till) din Soundbar i appen.

- Det automatiska popupfönstret (den tredje illustrationen nedan) kanske inte är tillgängligt på vissa mobilenheter.

Om så är fallet väljer du "Add device" i appmenyn och slutför åtgärden. Din Soundbar har nu lagts till i appen.

Starta appen Lägg till högtalare Automatisk popup

OBS!

- Om du vill ansluta ett extra SWA-9000S-kit för trådlösa bakre högtalare (medföljer ej), kopplar du från de trådlösa Samsung-högtalarna från Soundbar för att inaktivera surroundljudsystemet. (Om du ansluter surroundhögtalarna utan att koppla från SWA-9000S-högtalarna, spelas ljudet upp via både den trådlösa Samsung-högtalaren och surroundhögtalaren.)

07 ANSLUTA SOUNDBAR TILL EN SWA-9000S (SÄLJS SEPARAT)

Utöka till helt trådlöst ljud genom att ansluta trådlösa bakre högtalare (SWA-9000S – säljs separat) från Samsung till din Soundbar.

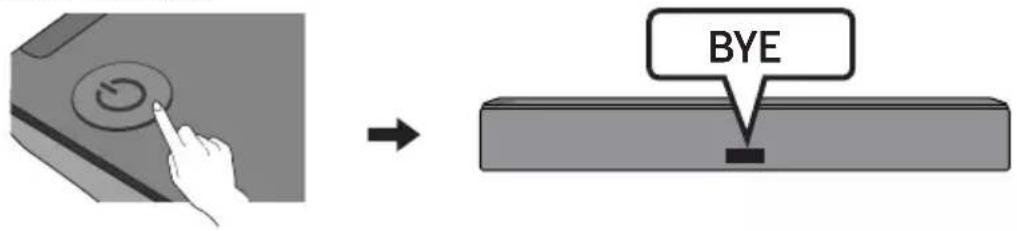

1. Stäng av Soundbar.

1. Anslut den trådlösa dongeln till porten "WIRELESS" på Soundbar-huvudenheten.

- När du sätter in den trådlösa dongeln i den trådlösa porten, måste du se till att logotypen "WIRELESS" är vänd uppåt, enligt illustrationen nedan.

OBS!

- Om du har köpt och vill lägga till en SWA-W700 (tillvalssubwoofer) i högtalaranläggningen efter att du lagt till en SWA-9000S:

- Ta inte bort den trådlösa dongeln du redan anslutit till porten "WIRELESS" på Soundbar. Den trådlösa dongeln som levererades med SWA-9000S kan användas med SWA-W700 (tillvalssubwoofer).

1. Anslut den trådlösa mottagarmodulen till de två surroundhögtalarna.

- Högtalarkablarna är färgkodade.

1. Koppla in den trådlösa mottagarmodulen och kontrollera sedan dess standbystatus.

- Lysdiodsindikatorn LINK (blå lysdiod) på den trådlösa mottagarmodulen blinkar. Om lysdioden inte blinkar trycker du på knappen ID SET på baksidan av den trådlösa mottagarmodulen med spetsen på en penna i 5-6 sekunder tills lysdiodsindikatorn LINK blinkar (blått). Mer information om lysdioden finns i användarhandboken till SWA-9000S.

1. Håll knappen Upp på fjärrkontrollen intryckt eller tryck på knappen ID SET på bottenpanelen i minst 5 sekunder.
2. Meddelandet ID SET visas på Soundbars display ett kort tag och försvinner sedan.
3. Soundbar slås på automatiskt när ID SET är klar.

- Om din Soundbar spelar upp musik när den ansluts till SWA-9000S kan det hända att ljudet hackar något från subwoofern när anslutningen upprättas.

1. Kontrollera om lysdioden LINK lyser med ett fast blått ljus (anslutningen upprättad).

Lysdioden LINK slutar blinka och lyser med ett fast blått ljus när anslutningen har upprättats mellan Soundbar och den trådlösa mottagarmodulen.

1. Om SWA-9000S inte har anslutits upprepar du proceduren från steg 4.

OBS!

• Anslut inte den här produktens strömkabel eller din tv till ett vägguttag förrän alla anslutningar mellan komponenterna är klara.
• Innan du flyttar eller installerar den här produkten ska du se till att stänga av den och dra ur strömkabeln.
• Det maximala överföringsavståndet för den trådlösa signalen hos huvudenheten är ca 10 m, men kan variera beroende på användningsmiljö. Om det finns en vägg i armerad betong eller metall mellan huvudenheten och den trådlösa subwoofern, kan det hända att systemet inte fungerar alls eftersom den trådlösa signalen inte kan gå genom metall.

SÄKERHETSÅTGÄRDER

• De trådlösa mottagarantennerna är inbyggda i den trådlösa subwoofern. Skydda enheterna mot vatten och fukt.
• För bästa möjliga lyssningsprestanda bör du se till att området runt den trådlösa subwoofern och den trådlösa mottagarmodulen (säljs separat) är fritt från hinder.

08 ANSLUTA SOUNDBAR TILL EN SWA-W700 (SÄLJS SEPARAT)

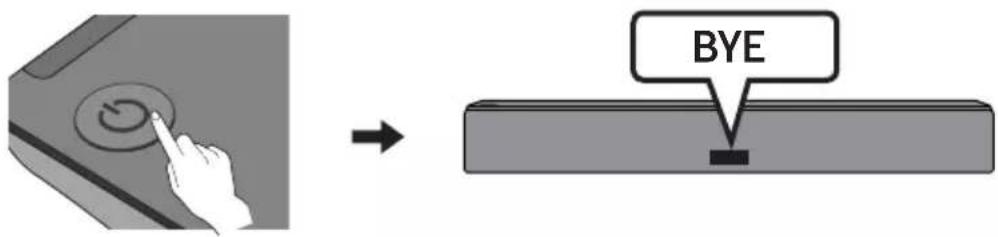

1. Stäng av Soundbar med fjärrkontrollen på Soundbar eller genom att trycka på knappen 🔒 på huvudenheten för Soundbar.

1. Anslut den trådlösa dongeln till porten "WIRELESS" på Soundbar-huvudenheten.

- När du sätter in den trådlösa dongeln i den trådlösa porten, måste du se till att logotypen "WIRELESS" är vänd uppåt, enligt illustrationen nedan.

- Om du köper och vill lägga till en SWA-9000S (trådlösa bakre högtalare som tillval) i högtalaranläggningen efter att du lagt till en SWA-W700, ska du inte ta bort den trådlösa dongeln du redan anslutit till porten "WIRELESS" på Soundbar.

- Den trådlösa dongeln som levererades med SWA-W700 kan användas med de trådlösa bakre högtalarna som tillval.

1. Koppla in den trådlösa subwoofern och kontrollera sedan dess standbystatus.

- Anslut strömsladden för den trådlösa subwoofern till ett vägguttag och till den trådlösa subwoofern för att slå på den trådlösa subwoofern. LINK LED-indikatorn (blå lysdiod) på den trådlösa subwoofern blinkar. Om inte LED-indikatorn blinkar trycker du ned knappen ID SET längst ned på den trådlösa subwoofern med spetsen på en penna i 5–6 sekunder tills dess att lysdiodsindikatorn LINK blinkar (blått). Mer information om LED-indikatorn finns i användarhandboken till SWA-W700.

Undersidan av den trådlösa subwoofern

Framsidan av den trådlösa subwoofern

• Huvudenheten är tung. Var försiktig så du inte klämmer fingrarna när du trycker på knappen ID SET eller ansluter strömsladden på undersidan av enheten.
• Överdelen av subwoofern får lätt repor. Hantera den försiktigt.

Tryck eller slå inte på baksidan av högtalarenheten. Du kan deformera eller skada högtalaren.

1. Håll knappen Upp på fjärrkontrollen intryckt eller tryck på knappen ID SET på bottenpanelen i minst 5 sekunder.

- Meddelandet ID SET visas på Soundbars display ett kort tag och försvinner sedan.

• Soundbar slås på automatiskt när ID SET är klar.

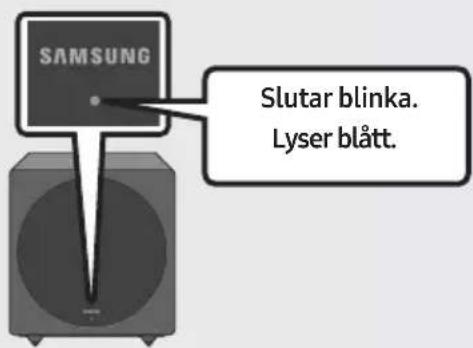

1. Kontrollera om lysdioden LINK lyser med ett fast blått ljus (anslutningen upprättad).

Framsidan av den trådlösa subwoofern

LINK LED-indikatorn slutar blinka och lyser med fast blått sken när en anslutning har upprättats mellan Soundbar och den trådlösa subwoofern.

OBS!

• Anslut inte den här produktens strömkabel eller din tv till ett vägguttag förrän alla anslutningar mellan komponenterna är klara.
• Innan du flyttar eller installerar den här produkten ska du se till att stänga av den och dra ur strömkabeln.
• Det maximala överföringsavståndet för den trådlösa signalen hos huvudenheten är ca 10 m, men kan variera beroende på användningsmiljö. Om det finns en vägg i armerad betong eller metall mellan huvudenheten och den trådlösa subwoofern, kan det hända att systemet inte fungerar alls eftersom den trådlösa signalen inte kan gå genom metall.

SÄKERHETSÅTGÄRDER

– De trådlösa mottagarantennerna är inbyggda i den trådlösa subwoofern. Skydda enheterna mot vatten och fukt. – För bästa möjliga lyssningsprestanda bör du se till att området runt den trådlösa subwoofern och den trådlösa mottagarmodulen (säljs separat) är fritt från hinder.

09 ANSLUTA EN AMAZON-PRODUKT

• Denna tjänst är inte tillgänglig i alla länder. – Denna tjänst tillhandahålls av Amazon och kan avslutas när som helst. Samsung ansvarar inte för tjänstens tillgänglighet.

Anslutning och användning med en Amazon-produkt (Amazon Echo)

Använd en Amazon Echo-produkt för att styra din Soundbar och använda musiktjänster som tillhandahålls av Amazon Echo.

OBS!

– Kontrollera om Soundbar är ansluten till Wi-Fi. (se "Ansluta via Wi-Fi (trådlöst nätverk)")

1. I appen SmartThings kan du ändra namnet på Soundbar till ett namn som din Amazon-enhet kan känna igen.

(till exempel: Samsung, Soundbar, Vardagsrum, Undervåning, Sovrum, Kontor osv.)

VAR FÖRSIKTIG

– Amazon-enheter kanske inte känner igen namn som innehåller specialtecken och andra element.

1. I Alexa-appen söker du upp "Samsung Wireless Audio" under Skills och väljer "ENABLE".

– Hoppa över detta steg om du redan har ställt in Skills.

1. I appen Alexa trycker du på "Smart Home → Devices → Discover" för att slutföra anslutningen.

Använd röstkommandon för att styra Soundbar

- Den Amazon Echo-tjänst du kan använda med Soundbar är begränsad till musik. Andra tjänster som tillhandahålls av Amazon Echo, t.ex. nyheter och väder, kan bara användas via Amazon Echo-produkten.

Utlösare + Kommando + Högtalarnamn

Använd det högtalarnamn du ändrade i SmartThings-appen. (se "Anslutning och användning med en Amazon-produkt (Amazon Echo)")

Åtgärd Röstkommando
Så här söker du efter en ljudenhet som har lagts till i detSmartThings-konto som kopplats till Amazon Alexa-kontot	"Alexa Upptäck enheter"

* Använda röstkommandon för Soundbar med namnet "Vardagsrum"

Åtgärd Röstkommando
Ange volymen till 5	"Alexa ange volymen till 5 i vardagsrummet"
Öka volymen "Alexa höj volymen i vardagsrummet"
Stänga av ljudet	"Alexa stäng av ljudet i vardagsrummet"
Om du vill lyssna på en radiostation som heter KISS FM	"Alexa spela Kiss FM i vardagsrummet"
Spela nästa låt "Alexa spela nästa låt i vardagsrummet"
Stoppa ljudet	"Alexa stoppa ljudet i vardagsrummet"
Slå på ljudet "Alexa sätt på i vardagsrummet"
Stänga av ljudet "Alexa stäng av i vardagsrummet"
Ändra ingångskälla	"Alexa växla till Bluetooth på vardagsrummet"

10 ANVÄNDA FJÄRRKONTROLLEN

Använda fjärrkontrollen

1	Ström	Slår på och av Soundbar.
2	Källa	Tryck för att välja en källa som är ansluten till Soundbar.Auto Power Down-funktionenEnheten stängs av automatiskt i följande situationer.-D.IN-/WIFI-/BT-läget: Om det inte förekommer någon ljudsignal inom 5 minuter.
3	Tyst	Tryck på knappenför att stänga av ljudet.Tryck på den igen för att slå på ljudet.
4	SOUND MODE	Du kan välja den önskade ljudeffekten genom att väljaSTANDARD, SURROUND eller SMART.Välj läget "STANDARD" om du vill lyssna på originalljudet.SMART-lägeOptimerar ljudeffekter automatiskt för att passa scenen som spelas upp just nu. playing.

5	BluetoothPAIR	Tryck på knappen . "BT PAIRING" visas på Soundbars skärm.Du kan ansluta Soundbar till en ny Bluetooth-enhet i det här läget genom att väljaSoundbar från Bluetooth-enhetens söklista.
6	Uppspelning/Paus(BT/Wi-Fi)	Tryck på knappen om du vill pausa musiken tillfälligt.Om du trycker på knappen igen spelas musikfilen upp.
7	Upp/Ned/Vänster/Höger	Tryck på de angivna områdena för att välja Upp/Ned/Vänster/Höger.Tryck på knappen Upp/Ned/Vänster/Höger för att välja eller ange funktioner.UpprepaOm du vill använda upprepningsfunktionen trycker du på knappen Upp.Hoppa över musikTryck på knappen Höger för att välja nästa musikfil. Tryck på knappen Vänster för att välja föregående musikfil.Auto Power LinkDu kan slå på eller av Auto Power Link.- Auto Power Link : Om Soundbar är ansluten till din tv med en digital optisk kabelkan den slås på automatiskt när du slår på din tv. Håll knappen Vänster intryckt i 5 sekunder för att växla mellan ON och OFF för Auto Power Link.- Auto Power Link är som standard inställd på ON.ID SETHåll knappen Upp intryckt i 5 sekunder för att slutföra ID SET (vid anslutning till ett tillbehör).
8	Ljudkontroll	Du kan välja mellan TREBLE, SYNC, REAR LEVEL, eller REAR SPEAKER ON/OFF.Om du vill justera TREBLE väljer du Ljudkontroll → TREBLE och använder sedan knapparna Upp/Ned för att justera diskanten inom området -6 till +6.Tryck ned knappen [IMAGE] i 5 sekunder för att justera ljudet för varje frekvensband. 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz, och 10 KHz kan väljas med knapparna Vänster/Höger och justeras till en inställning mellan -6 och +6 med knapparna Upp/Ned.Om video och ljud inte synkroniseras mellan din tv och Soundbar väljer du SYNC i Ljudkontroll och anger sedan ljudfördröjningen till 0~300 millisekunder med knapparna Upp/Ned.Om surroundhögtalare (medföljer ej) är anslutna, väljer du REAR LEVEL och använder knapparna Upp/Ned för att justera volymen inom området -6 till +6.Funktionen REAR SPEAKER kan slås ON/OFF med knapparna Upp/Ned.SYNC stöds bara i en del funktioner.
9	BASS	Tryck knappen uppåt eller nedåt för att justera volymen för BASS inom området -6 till +6Ställ in volymen för BASS till 0 genom att trycka på knappen.När en subwoofer (medföljer ej) är ansluten, växlar knappen BASS till Subwoofer-knappen. Tryck knappen uppåt eller nedåt för att justera volymen för subwoofern till -12 eller inom området -6 till +6. Tryck på knappen för att ställa in volymnivån för subwoofern till 0,
10	VOL	Tryck knappen uppåt eller nedåt för att justera volymen.TystTryck på knappen VOL för att stänga av ljudet. Tryck på den igen för att slå på ljudet.

Justera Soundbar-volymen med fjärrkontrollen till en tv

Om du har en Samsung-tv kan du justera volymen på Soundbar med den infraröda fjärrkontrollen som levererades med din Samsung-tv.

Använd först tv-menyn för att ställa in tv-ljudet på din Samsung-tv till externa högtalare, och använd sedan din Samsung-fjärrkontroll för att styra volymen på Soundbar. Se användarhandboken till tv:n för mer information. Standardläget för funktionen är styrning av en fjärrkontroll till en Samsung-tv. Om du inte har en Samsung-tv följer du anvisningarna nedan för att ändra inställningarna för funktionen.

1. Stäng av Soundbar.

1. Om du inte vill använda funktionen trycker du knappen BASS uppåt och håller den intryckt flera gånger i 5 sekunder tills "OFF-TV REMOTE" visas på displayen.

1. Om du vill styra Soundbar med tv:ns fjärrkontroll trycker du knappen BASS uppåt och håller den intryckt flera gånger i 5 sekunder tills "ALL-TV REMOTE" visas på displayen. Använd sedan tv-menyn för att välja externa högtalare.

1. Om du vill återställa Soundbar till standardläget (styrning med Samsung-tv:ns fjärrkontroll) skjuter du upp och håller knappen BASS i 5 sekunder upprepade gånger tills "SAMSUNG-TV REMOTE" visas på skärmen.

- Varje gång du drar BASS-knappen uppåt och håller in den i 5 sekunder ändras läget på följande sätt: "SAMSUNG-TV REMOTE" (Standardläge) → "OFF-TV REMOTE" → "ALL-TV REMOTE"

- Den här funktionen kanske inte är tillgänglig beroende på fjärrkontrollen.

– Tillverkare som stöder denna funktion: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Använda de dolda knapparna (knappar med mer än en funktion)

Dold knapp		Sida
Knapp på fjärrkontrollen Funktion
BASS	TV: ns fjärrkontroll På/Av (standby)	Sidan 33
	Automatisk Bluetooth-anslutning ON/OFF	Sidan 12
Vänster	Auto Power Link ON/OFF	Sidan 31
Upp ID SET Sidan 31
	7 bands EQ Sidan 32

Uteffektspecifikationer för de olika ljudeffektslägena

Effekt Ineffekt		Uteffekt
		Utan trådlösa bakre högtalare och subwoofer	Med endast subwoofer	Med endast trådlösa bakre högtalare	Med trådlösa bakre högtalare och subwoofer
STANDARD	2.0 kanaler	2.0 kanaler	2.1 kanaler	2.0 kanaler	2.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.0 kanaler	5.1 kanaler
SURROUND	2.0 kanaler	3.0 kanaler	3.1 kanaler	5.0 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.0 kanaler	5.1 kanaler
SMART	2.0 kanaler	2.0 kanaler	2.1 kanaler	2.0 kanaler	2.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.0 kanaler	5.1 kanaler

• Samsungs trådlösa bakre högtalare och trådlösa subwoofer kan köpas separat. Om du vill köpa trådlösa bakre högtalare eller en subwoofer kontaktar du återförsäljaren du köpte Soundbar från.

11 INSTALLERA VÄGGFÄSTET

Försiktighetsåtgärder vid installation

• Installera bara på en lodrät vägg. • Installera inte på en plats med hög temperatur eller fuktighet. - Kontrollera att väggen är tillräckligt stark för att bära produktens tyngd. Förstärk annars väggen eller välj en annan plats för installation. - Köp och använd lämpliga monteringsskruvar eller -bultar för den typ av vägg du har (gipsplatta, stålplatta, trä o.s.v.). Fäst om möjligt monteringsskruvarna i väggreglar. - Köp väggmonteringsskruvar enligt typ och tjocklek för den vägg där du vill montera Soundbar.

- Diameter: M5

– Längd: 35 mm eller längre rekommenderas.

- Anslut kablarna från enheten till externa enheter innan du monterar Soundbar på väggen.

- Kontrollera att enheten är avstängd och frånkopplad innan du monterar den. Annars kan den orsaka elstötar.

Väggmonteringskomponenter

1.

OBS!

• Installera Soundbar minst 5 cm under TV-apparaten.
• Installera delen E innan du monterar soundbaren på väggen.
• Sätt i elkontakten från adaptern i soundbaren innan soundbaren monteras på väggen.
• Använd delen E för att fästa strömkabeln på vänstra eller högra sidan av soundbaren.

Använd delen F för att fästa mitt på undersidan av soundbaren.

Se till att väggfästguiden D inte är övertäckt.

3.

Installationsmetoden som visas här är avsedd för betongväggar. Installationsmetoderna varierar beroende på typ av vägg. För installation på gipsplatta rekommenderar vi starkt att du borrar hål för stödskruvar i de underliggande träreglarna.

När soundbaren är ansluten till internet uppdateras programvaran automatiskt även när soundbaren är avstängd.

För att använda funktionen för automatisk uppdatering måste soundbaren vara ansluten till internet. Wi-Fi-anslutningen till soundbaren avbryts om strömkabeln kopplas från eller om strömmen stängs av. Om strömmen stängs av slår du på soundbaren och ansluter den på nytt till internet när strömmen kommer tillbaka eller när du ansluter strömsladden igen.

13 FELSÖKNING

Kontrollera följande innan du begär hjälp.

Enheten slås inte på.

Är strömsladden ansluten till uttaget?

Anslut strömkontakten till uttaget.

En funktion fungerar inte när du trycker på knappen.

Finns det statisk elektricitet i luften?

→Koppla bort strömkontakten och anslut den igen.

Ljudet faller bort i BT-läge.

→Se avsnitten om Bluetooth-anslutning på sidorna 11 och 16.

Det hörs inget ljud.

Är funktionen Tyst på?

→Tryck på knappen för att stänga av funktionen.

Är volymen inställd på miniminivå?

→Justera volymen.

Fjärrkontrollen fungerar inte.

Är batterierna tomma?

→Ersätt med nya batterier.

Är avståndet mellan fjärrkontrollen och

Soundbar-huvudenheten för långt?

→Flytta fjärrkontrollen närmare Soundbarhuvudenheten.

Det går inte att ansluta till tv:n.

Om ansluten via ett fast nätverk

→Kontrollera att kabeln är korrekt ansluten. (Kontrollera portnamnet för att se till att kabeln är ansluten till rätt port.) (Se motsvarande sida om varje anslutningsmetod)

→ Tryck på knappen 📋 på bottenpanelen på Soundbar eller på fjärrkontrollen för att kontrollera att rätt läge är inställt.

Om ansluten via ett trådlöst nätverk

→Ansluten via Bluetooth

1. Växla Soundbar till "BT PAIRING"-läge och använd sedan tv:n för att söka igen. (Mer information finns på sidan 11) →Ansluten via Wi-Fi
2. Kontrollera om tv:n är en kompatibel modell.

- Endast Samsung Smart TV-apparater tillverkade efter 2014 stöds.

1. Kontrollera om tv:n är ansluten till Wi-Fi.

- Om tv:n inte är ansluten till Wi-Fi använder du nätverksmenyn på tv:n för att upprätta en anslutning. (Se användarhandboken till tv:n.)

1. Kontrollera om Soundbar är ansluten till Wi-Fi.

- När Soundbar är ansluten visas den i listan med högtalare på den mobila enheten när du kör appen SmartThings. Mer information finns på sidan 19.

- Om din trådlösa router (Wi-Fi) använder en DFS-kanal, kan du inte upprätta en Wi-Fi-anslutning mellan tv:n och Soundbar. Kontakta din internetleverantör för mer information.

14 LICENS

DOLBY

AUDIO

• Spotify-programvaran använder licenser från tredje part som finns här: www.spotify.com/connect/third-party-licenses.
• Mer information om Spotify Connect finns på www.spotify.com/connect

Mer information om Open Sources som används med denna produkt finns på webbsidan:

http://opensource.samsung.com

16 VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.
• En administrationsavgift kan debiteras om antingen (a) en tekniker tillkallas och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen). (b) du tar med enheten till ett reparationscenter och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).
• Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.

17 SPECIFIKATIONER OCH GUIDE

Specifikationer

Modellnamn HW-NW710
Vikt 6,7 kg
Mätt (B x H x D) 1220,0 x 140,0 x 53,5 mm
Driftstemperaturintervall +5°C till +35°C
Intervall för luftfuktighet 10 % till 75 %
FÖRSTÄRKAREUtgångseffekt	Woofer x4, Tweeter x 3, 4 ohm
Uppspelningsformat som stöds	LPCM 2ch, Dolby AudioTM(Stödjer Dolby® Digital), DTS
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för Wi-Fi	100 mW vid 2,4 GHz–2,4835 GHz, 5,15 GHz–5,35 GHz och 5,47GHz–5,725GHz
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för BT	100 mW vid 2,4 GHz–2,4835 GHz

OBS!

- Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationer utan föregående meddelande.

– Vikt och mått är ungefärliga.

Var försiktig: Soundbar startar om automatiskt om du slår av eller på Wi-Fi.

Total strömförbrukning vid standbyläge (W)	2,8W
Wi-FiMetod för avaktivering av port	Tryck på knappen ID SET på den bakre panelen på Soundbar i 30 sekunder om du vill slå på eller av Wi-Fi.
BluetoothMetod för avaktivering av port	Tryck på knappen NETWORK på den bakre panelen på Soundbar i 30 sekunder om du vill slå på eller av Bluetooth.

• Härmed försäkrar Samsung Electronics att denna utrustning följer direktivet 2014/53/EU. Den fullständiga texten i denna EU-försäkran om överensstämmelse är tillgänglig på följande internetadress: http://www.samsung.com. Gå till Support > Sök support och ange modellnamnet. Utrustningen får användas i alla EU-länder. 5 GHz WLAN (Wi-Fi eller SRD)-funktionen hos utrustningen får endast användas inomhus.

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG.

Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö.

Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Mer information om Samsungs miljöåtaganden och produktspecifika regelverksförpliktelser, t.ex. REACH, WEEE, batterier, finns på:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
