HW-NW710 - Soundbar SAMSUNG - Gratis brugsanvisning og manual

Produkttype	Soundbar
Modelnavn	HW-NW710
Mål (B x H x D)	1220.0 x 140.0 x 53.5 mm
Vægt	6.7 kg
Strømforsyning	DC 23V (via AC/DC-adapter)
Strømforbrug	Se mærkat på produktet
Strømforbrug i standby	2.8 W
Driftstemperatur	+5°C til +35°C
Driftsfugtighed	10% ~ 75%
Forstærker	Woofer x4, Tweeter x 3, 4ohm
Understøttede lydformater	LPCM 2ch, Dolby Audio (Dolby Digital), DTS
Trådløs forbindelse	Wi-Fi (2,4 GHz/5 GHz), Bluetooth 4.0
Bluetooth-rækkevidde	Ca. 10 m (33 fod)
Indgange	1 x optisk (Digital Audio Ind)
Understøttelse af trådløse baghøjttalere	SWA-9000S (sælges separat)
Understøttelse af trådløs subwoofer	SWA-W700 (sælges separat)
Vægmonterbar	Ja (kun lodret væg)
Fjernbetjening	Medfølger med batteri (AA x2)
Auto Power Link	Ja (via optisk forbindelse)
Softwareopdatering	Automatisk via internet
Stemmestyring	Kompatibel med Amazon Alexa (via Echo)

Ofte stillede spørgsmål - HW-NW710 SAMSUNG

Hvordan forbinder jeg Soundbaren til mit TV via Bluetooth?

Tryk på knappen Bluetooth PAIR på fjernbetjeningen for at gå ind i "BT PAIRING"-tilstand. Gå til Bluetooth-indstillinger på dit TV, og vælg "[AV] Samsung Soundbar NWxxx" på listen.

Kan jeg styre Soundbaren med mit TV-fjernbetjening?

Ja, hvis du har et Samsung TV. Brug TV-menuen til at indstille lyd til eksterne højttalere. Til ikke-Samsung TV'er: Tryk og hold knappen BASS på fjernbetjeningen i 5 sekunder for at skifte mellem tilstande: SAMSUNG-TV REMOTE, OFF-TV REMOTE, ALL-TV REMOTE.

Hvad skal jeg gøre, hvis der ikke er nogen lyd?

Kontroller, om Soundbaren er slået fra (tryk på knappen Mute), lydstyrken ikke er sat til minimum, og den korrekte indgangskilde (D.IN, BT, WIFI) er valgt. Sørg også for, at TV-højttalerne er deaktiveret.

Hvordan tilslutter jeg trådløse baghøjttalere (SWA-9000S)?

Sluk Soundbaren, sæt den trådløse dongle i WIRELESS-porten med logoet opad, tilslut modtagerenheden til højttalerne, tænd for strømmen, tryk og hold knappen Up på fjernbetjeningen i 5 sekunder, indtil ID SET vises. LINK LED'en skal lyse konstant blåt.

Hvordan nulstiller jeg Bluetooth-forbindelsen?

Hvis forbindelsen mislykkes, skal du slette Soundbaren fra Bluetooth-enhedslisten. Sæt derefter Soundbaren i "BT PAIRING"-tilstand (tryk og hold knappen Source på enheden i 5 sekunder) og søg igen.

Kan jeg montere Soundbaren på væggen?

Ja. Brug den medfølgende vægmonteringsguide og beslag. Sørg for, at væggen kan bære vægten (6,7 kg). Brug M5-skruer (35 mm eller længere), der passer til vægtypen. Efterlad mindst 5 cm under TV'et og installer strømkabelholderen.

Hvordan opdaterer jeg Soundbarens software?

Soundbaren opdateres automatisk, når den er forbundet til internettet via Wi-Fi. Sørg for, at strømkablet er tilsluttet, og enheden er tændt (eller i standby). Du kan også tjekke for opdateringer via SmartThings-appen.

Hvad er Auto Power Link?

Når Soundbaren er tilsluttet et TV via optisk kabel, tænder Auto Power Link automatisk Soundbaren, når TV'et tændes. Tryk og hold knappen Left på fjernbetjeningen i 5 sekunder for at slå den til/fra (standard er TIL).

Hvordan tilslutter jeg en subwoofer (SWA-W700)?

Sluk Soundbaren, sæt den trådløse dongle i WIRELESS-porten, tilslut subwooferen, tryk og hold knappen Up på fjernbetjeningen i 5 sekunder. LINK LED'en på subwooferen skal stoppe med at blinke og lyse konstant blåt.

Hvilke lydtilstande er tilgængelige?

Tryk på knappen SOUND MODE for at skifte mellem STANDARD (original lyd), SURROUND (udvidet lyd) og SMART (optimerer automatisk til indhold). Output varierer afhængigt af tilsluttede højttalere.

BRUGSANVISNING HW-NW710 SAMSUNG

	FORSIGTIGRI SIKO FOR ELEKTRISKST∅D. MÅ IKKE ÅBNES
	Dette symbol indikerer, at der findeshøjspænding inden i. Det er farligt medenhver form for kontakt med nogenintern del i dette produkt.
	Dette symbol angiver, at vigtigedokumenter om betjening ogvedligeholdelse er vedlagt detteprodukt.
	Klasse II produkt: Dette symbolangiver, at der ikke kræves ensikkerhedsforbindelse til elektrisk jord(jordforbindelse).
	Vekselstrømsspænding: Dette symbolangiver, at den målte spændingmarkeret med dette symbol ervekselstrømsspænding.
	Jævnstrømsspænding: Dette symbolangiver, at den målte spændingmarkeret med dette symbol erjævnstrømsspænding.
	Advarsel, Se brugervejledning: Dettesymbol anmoder brugeren om, at sebrugervejledningen for yderligeresikkerhedsrelaterede oplysninger.

ADVARSEL

- For at reducere risikoen for brand eller elektrisk stød må enheden ikke udsættes for regn eller fugt.

FORSIGTIG

• FOR AT FORHINDRE ELEKTRISK STØD, SKAL STIKKETS BREDE FLADE STIKBEN PASSE I DEN BREDE ÅBNING OG SÆTTES HELT IND.
• Dette apparat skal altid tilsluttes en stikkontakt med jordforbindelse.
• For at afbryde apparatet fra strømmen skal stikket fjernes fra stikkontakten. Derfor skal stikkontakten være tilgængelig.
• Udsæt ikke apparatet for dryp eller sprøjt. Anbring ikke objekter, der er fyldt med væske, såsom vaser, på apparatet.
• For at slukke helt for apparatet, skal du trække strømstikket ud af stikkontakten. Derfor bør der altid være klar og let adgang til strømstikket.

FORHOLDSREGLER

1. Sørg for, at vekselstrømsforsyningen i hjemmet svarer til de strømforsyningskrav, der er angivet på identifikationsetiketten, som sidder på undersiden af produktet. Installer dit produkt vandret på et forsvarligt underlag (møbel) med tilstrækkelig plads omkring til ventilation 7-10 cm. Sørg for, at ventilationshullerne ikke er blokeret. Anbring ikke enheden på forstærkere eller andet udstyr, der kan blive varmt. Denne enhed er konstrueret til vedvarende brug. For at afbryde enheden helt skal du fjerne stikket fra stikkontakten. Fjern enheden, hvis du har planer om, at den ikke skal bruges i lang tid.
2. Fjern stikket fra stikkontakten i tordenvejr. Strømspidser pga. lyn kan beskadige enheden.
3. Udsæt ikke enheden for direkte sollys eller andre varmekilder. Dette kan medføre, at enheden overophedes og ikke fungerer korrekt.
4. Beskyt produktet mod fugt (f.eks. fra vaser) og stærk varme (f.eks. varme apparater) eller udstyr, der skaber stærke magnetiske eller elektriske felter. Kobl strømkablet fra stikkontakten, hvis enheden ikke fungerer korrekt. Dit produkt er ikke beregnet til kommerciel anvendelse. Dette produkt er kun beregnet til personligt brug. Der kan forekomme fugtdannelse, hvis dit produkt eller din disk har været opbevaret ved lave temperaturer. Hvis du transporterer enheden om vinteren, skal du vente ca. 2 timer, indtil den har opnået rumtemperatur, inden du anvender den.
5. Batterierne, der anvendes i dette produkt, indeholder kemikalier, der er miljøskadelige. Bortskaf ikke batterier sammen med almindeligt husholdningsaffald. Bortskaf ikke batteriet i ild. Batterierne må ikke kortsluttes, adskilles eller overophedes. Der er eksplosionsfare, hvis batterier monteres forkert. Udskift kun med samme eller tilsvarende type.

OM DENNE BRUGERVEJLEDNING

Brugermanualen er delt op i to dele: denne enkle BRUGERVEJLEDNING på papir og en detaljeret KOMPLET BRUGERVEJLEDNING, der kan downloades.

Denne brugervejledning omhandler sikkerhedsinstruktioner, produktinstallation, komponenter, tilslutninger og produktspecifikationer.

Du kan få adgang til den KOMPLET BRUGERVEJLEDNING på Samsungs online kundesupportcenter ved at scanne QR-koden. Hvis du vil se vejledningen på din pc eller mobile enhed, kan du downloade vejledningen i dokumentformat fra Samsungs websted. (http://www.samsung.com/support)

Design, specifikationer og appskærmen kan ændres uden forudgående meddelelse.

INDHOLD

01 Kontrol af komponenterne 6

Isættelse af batterier før brug af fjernbetjeningen (2 stk. AA-batterier) 6

02 Produktoversigt 7

Soundbarens frontpanel/nedre panel 7

Soundbarens bagsidepanel 8

03 Sådan oprettes der forbindelse til Soundbaren 9

Tilslutning af strøm ____ 9

04 Sådan tilslutter du et TV 10

Sådan opretter du forbindelse via et optisk kabel ____ 10

Oprettelse af trådløs forbindelse ____ 11

- Tilslutning af TV via Bluetooth ____ 11

- Tilslutning via Wi-Fi 13

05 Sådan oprettes der forbindelse til en ekstern enhed 15

Sådan opretter du forbindelse via et optisk kabel ____ 15

06 Sådan oprettes der forbindelse til en mobilenhed 16

Forbindelse via Bluetooth 16

Forbindelse via Wi-Fi (trådløst netværk) 19

07 Tilslutning af soundbaren til en SWA-9000S (Sælges separat) 21

08 Tilslutning af soundbaren til en SWA-W700 (Sælges separat) 24

09 Tilslutning af et Amazon-produkt 27

Tilslutning og brug sammen med et Amazon-produkt (Amazon Echo) 27

Brug stemmekommandoer til at styre Soundbaren ____ 29

10 Brug af fjernbetjeningen 30

Sådan bruger du fjernbetjeningen ____ 30

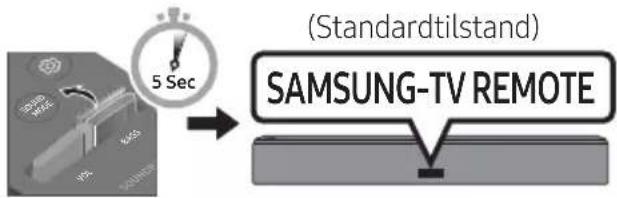

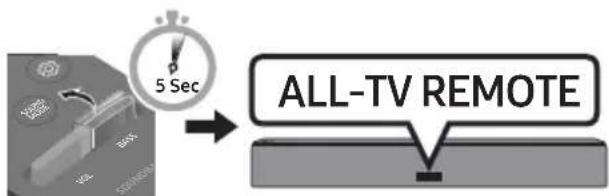

Justering af lydstyrken på Soundbar med en TV-fjernbetjening 33

Sådan bruges de skjulte knapper (knapper med flere funktioner) ____ 34

Outputspecifikationer for de forskellige tilstande for lydeffekter ____ 34

11 Sådan installerer du vægmonteringen 35

Forholdsregler ved installation 35

Vægmonteringskomponenter 35

12 Softwareop-datering 39

13 Fejlfinding 40

14 Licens 41

15 Bemærkning vedr. Open Source-licens 41

16 Vigtig note om service 41

17 Specifikationer og vejledning 42

Specifikationer 42

01 KONTROL AF KOMPONENTERNE

Holderkabel, skumpuder, skrue til holderdongle

• Du kan finde flere oplysninger om strømforsyningen og strømforbruget på produktetiketten. (Mærkat: undersiden af Soundbar-hovedenheden)
• Soundbar-vægmonteringskomponenter findes på side 35.
• Hvis du vil købe flere komponenter eller tilbehørskabler, skal du kontakte et Samsung-servicecenter eller Samsungs kundeservice.
• Denne Soundbar må kun monteres på en væg.

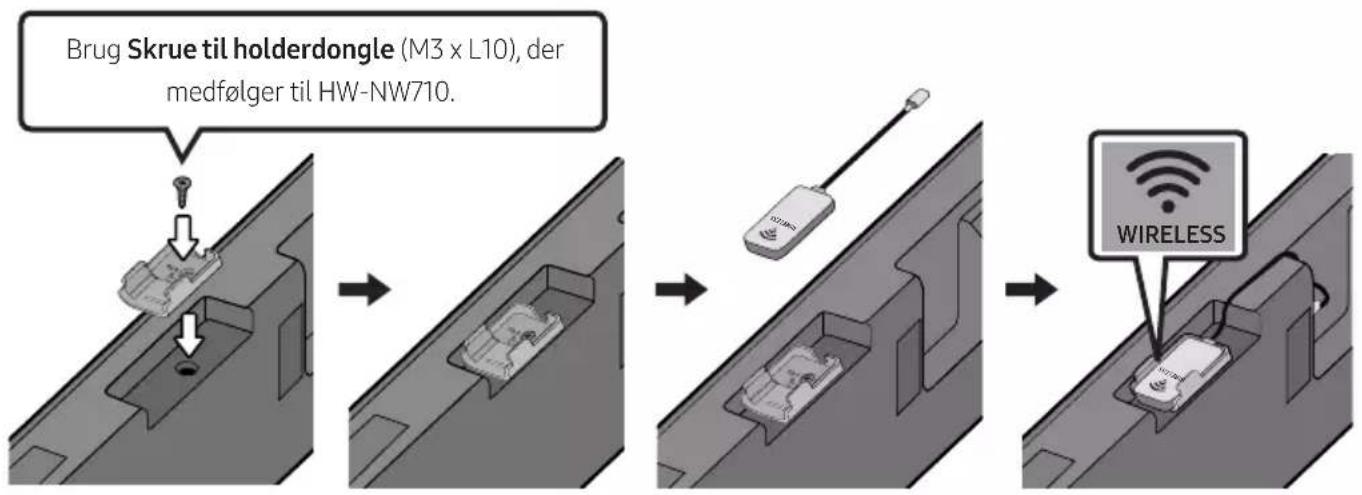

• Brug produktets skrue til holderdongle til at fastgøre holderdonglen, når du slutter Soundbaren til det trådløse baghøjttalersæt (SWA-9000S) eller den trådløse subwoofer (SWA-W700) (sælges separat).
• Tilbehørets udseende kan være lidt anderledes end på illustrationerne herover.

Isættelse af batterier før brug af fjernbetjeningen (2 stk. AA-batterier)

Skyd batteridækslet i pilens retning, indtil det er fjernet helt. Isæt 2 AA-batterier (1,5 V) med den rigtige polaritet. Skyd batteridækslet tilbage på plads.

1	DisplayViser produktets status og aktuelle tilstand.
2	Knappen (Tænd/Sluk)Tænder og slukker for strømmen.
3	Knappen (Lydstyrke) Justerer lydstyrken.Når den er justeret, vises lydstyrkeniveauet på Soundbarens display på forsiden.
4	Knappen (Kilde)Vælger kildeinputtilstand.
	Inputtilstand Display
	Optisk digitalt input D.IN
	Wi-Fi-tilstand WIFI
	BLUETOOTH-tilstand BT
	Hvis du skal aktivere tilstanden "BT PAIRING", skal du skifte kilden til tilstanden "BT" og derefter holde knappen i mere end 5 sekunder.

• Når du tilslutter vekselstrømsledningen, virker tænd/sluk-tasten i løbet af 4 til 6 sekunder.
• Når du tænder for strømmen til denne enhed, er der en forsinkelse på 4-5 sekunder, inden den kan afspille lyd.
• Hvis du kun vil nyde lyd fra din Soundbar, skal du slukke for TV'ets højttalere i menuen til lydopsætning på dit TV. Se i brugervejledningen, der fulgte med dit TV.

Soundbarens bagsidepanel

1	DIGITAL AUDIO IN (OPTICAL)Tilslut til den digitale (optiske) udgang på en ekstern enhed.
2	WIRELESSFastgør den trådløse dongle, der trådløst forbinder Soundbaren til surroundsoundhøjttalerne og en subwoofer. (Surroundsoundhøjttaleren, subwooferen og den trådløse dongle sælges separat).WIRELESS-jackstik er ikke USB-kompatibelt.Tilgængelighed til subwoofere afhænger af område. Kontrollér tilgængelighed på http://www.samsung.com/support.
3	DC 23V (Strømforsyning Ind)Tilslut vekselstrøms-/jævnstrømsadapter.
4	NETWORKTryk for at oprette forbindelse til et trådløst netværk (Wi-Fi) via appenSmartThings.

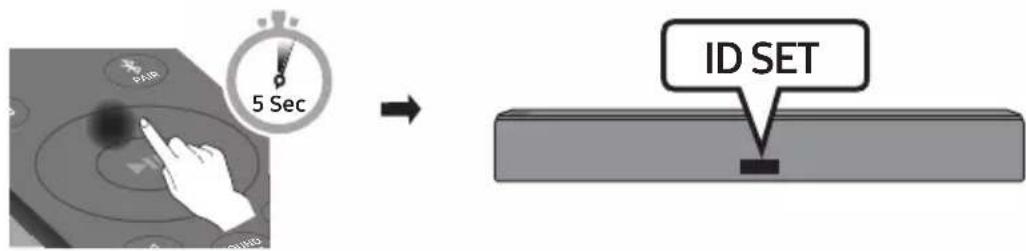

5	ID SET (WOOFER/REAR)Tryk for at oprette trådløs forbindelse mellem Soundbaren og surroundhøjttalere og en subwoofer.Hold knappenOpinde på fjernbetjeningen i 5 sekunder for at fuldføre ID SET.

• Når du tager AC/DC-strømadapterens strømkabel ud af stikkontakten på væggen, skal du trække i stikket. Undlad at trække i ledningen.
• Undlad at slutte denne enhed eller andre komponenter til et vekselstrømstik, før alle komponenterne er sluttet til hinanden.

03 SÅDAN OPRETTES DER FORBINDELSE TIL SOUNDBAREN

Tilslutning af strøm

Brug de strømkomponenter (1, 2), der er vist nedenfor, til at slutte din Soundbar til en stikkontakt i følgende rækkefølge:

- Du kan finde flere oplysninger om den påkrævede strømforsyning og strømforbrug, der findes på produktetiketten. (Etiket: Soundbar-hovedenhedens underside)

- Sørg for, at vekselstrøms-/ jævnstrømsadapteren ligger fladt på et bord eller på gulvet. Hvis vekselstrøms-/ jævnstrømsadapteren placeres, så ledningens stik vender opad, kan der trænge vand eller andre fremmedlegemer ind i adapteren og føre til, at adapteren ikke fungerer korrekt.

04 SÅDAN TILSLUTTER DU ET TV

- Når Soundbar sluttes til en række forskellige Samsung-tv'er, kan den styres via fjernbetjeningen til tv'et.

- Denne funktion understøttes af Samsung Smart-tv'er fra 2017 og nyere, som understøtter Bluetooth ved tilslutning af Soundbar til tv'et ved hjælp af et optisk kabel.

- Med denne funktion kan du også at bruge TV-menuen til at justere lydfeltet og forskellige indstillinger, såvel som lydstyrken og deaktivering af lyd.

Sådan opretter du forbindelse vi et optisk kabel

Når transmissionssignalerne er Dolby Digital og indstillingen for "Lydformatet digitalt output" er PCM på dit tv, anbefales det, at ændre indstillingen til Dolby Digital. Når indstillingen ændres, kan du opnå bedre lydkvalitet. (Menuen kan variere, afhængigt af tv-producenten).

1. Forbind stikket DIGITAL AUDIO IN (OPTICAL) på Soundbar til stikket OPTICAL OUT på tv'et via et digitalt optisk kabel (medfølger ikke).
2. Tryk på knappen på det nedre panel eller fjernbetjeningen, og vælg derefter tilstanden "D.IN".

Auto Power Link

Auto Power Link tænder Soundbar, når TV'et er tændt.

1. Forbind Soundbar og et TV med et digitalt optisk kabel (medfølger ikke).
2. Tryk på knappen Venstre på fjernbetjeningen (det blå punkt i illustrationen til højre) i 5 sekunder for at slå Auto Power Link til eller fra.

- Auto Power Link er som standard indstillet til ON. (Du kan slå funktionen fra ved at holde knappen Venstre inde på fjernbetjeningen i 5 sekunder).

- Afhængigt af den tilsluttede enhed fungerer Auto Power Link muligvis ikke.

- Denne funktion er kun tilgængelig i tilstanden "D.IN".

Oprettelse af trådløs forbindelse

Tilslutning af TV via Bluetooth

Når et TV tilsluttes ved hjælp af Bluetooth, kan du høre stereolyd uden besværet med kabler.

- Der kan kun tilsluttes ét TV ad gangen.

a. Tryk på knappen på det nedre panel, og vælg derefter "BT". "BT" skifter automatisk til "BT READY" efter et par sekunder, hvis der ikke er sluttet en Bluetooth-enhed til din Soundbar. b. Når "BT READY" vises, skal du holde knappen på Soundbarens nedre panel inde i mindst 5 sekunder. Herefter vises "BT PAIRING".

1. Vælg tilstanden Bluetooth på TV'et. (Du kan finde flere oplysninger i brugervejledningen til TV'et).
2. Vælg "[AV] Samsung Soundbar NWxxx" på listen på TV-skærmen. En tilgængelig Soundbar er angivet med "Need Pairing" eller "Paired" på TV'ets liste over Bluetooth-enheder. Hvis du skal tilslutte Soundbar, skal du vælge beskeden og oprette en forbindelse.

Hvis det mislykkes at tilslutte enheden

• Hvis den Soundbar, som stod på listen, og som du tidligere tilsluttede (f.eks. "[AV] Samsung Soundbar NWxxx") vises på listen, skal du slette den. • Gentag derefter trin 1 til 3.

BEMÆRK

- Efter du har sluttet Soundbaren til dit tv første gang, skal du anvende tilstanden "BT READY" for at tilslutte

Frakobling af Soundbar-hovedenheden fra TV'et

Tryk på knappen på det nedre panel eller fjernbetjeningen, og skift derefter til enhver tilstand undtagen "BT".

• Frakobling tager tid, fordi TV'et skal modtage et svar fra Soundbar. (Den påkrævede tid kan variere, afhængigt af TV-model).
• Du kan annullere den automatiske Bluetooth-forbindelse mellem Soundbaren og tv'et ved at trykke på knappen på fjernbetjeningen i 5 sekunder, hvis Soundbarens status er "BT READY". (Slå til → fra)

Hvad er forskellen mellem BT READY og BT PAIRING?

• BT READY : I denne tilstand kan du søge efter tv'er, der tidligere har været tilsluttet, eller tilslutte en mobil enhed til Soundbar, der tidligere har været tilsluttet.
• BT PAIRING : I denne tilstand kan du slutte en ny enhed til Soundbaren. (Tryk på knappen 📄) på fjernbetjeningen, eller hold knappen 📋 nederst på Soundbaren inde i mindst 5 sekunder, mens Soundbaren er i tilstanden "BT")

BEMÆRKNINGER

• Hvis du bliver bedt om en pinkode, når du tilslutter en Bluetooth-enhed, skal du indtaste <0000>.
• I tilslutningstilstand for Bluetooth vil Bluetooth-forbindelsen gå tabt, hvis afstanden mellem Soundbar og Bluetooth-enheden er mere end 10 m.

– Soundbar slukker automatisk efter 5 minutter i tilstanden Klar.

– Soundbar udfører muligvis ikke Bluetooth-søgninger korrekt i følgende situationer:

• Hvis der er et stærkt elektrisk felt omkring Soundbar.
• Hvis flere Bluetooth-enheder bliver sammenkoblet samtidigt med Soundbar. – Hvis Bluetooth-enheden bliver slukket, ikke er på plads eller er i uorden.

- Elektroniske apparater kan forårsage radiointerferens. Apparater, der genererer elektromagnetiske bølger, skal holdes væk fra Soundbar-hovedenheden – f.eks. mikrobølger, trådløse LAN-enheder osv.

Tilslutning via Wi-Fi

Tjekliste før tilslutning

1. Kontrollér, at dit Samsung Smart TV blev udgivet efter 2014. Denne funktion er kun kompatibel med Samsung Smart TV'er, der er udgivet efter 2014.
2. Sørg for, at din trådløse router (Wi-Fi) er klar og fungerer.
3. Sørg for, at tv'et er sluttet til den trådløse router (dit Wi-Fi-netværk).

Trin 1: Tilslutning af Soundbaren til Wi-Fi

1. Tryk på knappen 📋 på det nedre panel eller fjernbetjeningen, og vælg derefter tilstanden "WIFI".
2. Ved brug af visse Samsung-TV'er (Samsung Smart TV'er fra 2016 ~ 2018, der understøtter Bluetooth).
3. Hvis du vælger tilstanden "WIFI", når tv'et er tændt, viser tv-skærmen et pop op-vindue med anvisninger til, hvordan du automatisk kan slutte Soundbaren til en trådløs router (Wi-Fi). Du kan se anvisningerne i pop op-vinduet på tv'et.

1. Slut din mobilenhed (smartphone, tablet, osv.) til det Wi-Fi-netværk, som tv'et er tilsluttet.
2. Installér og start SmartThings-appen på din mobilenhed (smartphone, tablet, osv.)

1. Følg anvisningerne på appskærmen på mobilenheden for at slutte Soundbaren til dit Wi-Fi-netværk.

Trin 2: Konfigurering af indstillinger på tv'et

- Hvis tv'et kobles fra dit trådløse netværk, efter at du har ændret Soundbarens inputkilde, skal du bruge tv-menuen til at slutte tv'et til netværket igen.

For tv-apparater, der er udkommet i 2018

Hjem (☐) → Indstill. (☐) → Lyd → Lydoutput → [AV] Samsung Soundbar NWxxx (Wi-Fi)

For tv-apparater, der er udkommet i 2017

Hjem (◯) → Indstill. (◯) → Lyd → Lydoutput → [AV] Samsung Soundbar NWxxx (Wi-Fi)

For tv-apparater, der er udkommet i 2016

Hjem (①) → Indstill. (ⓣ) → Lyd → Vælg højttaler → [AV] Samsung Soundbar NWxxx (Wi-Fi)

For tv-apparater, der er udkommet i 2015

Menuen → Lyd → Liste over højttalere

For tv-apparater, der er udkommet i 2014

Menuen → Lyd → Højttalerindstillinger → Multiroom Link - Indstill.

BEMÆRKNINGER

• Tv'et og Soundbaren skal være sluttet til det samme trådløse netværk (Wi-Fi).
• Hvis din trådløse router (Wi-Fi) anvender en DFS-kanal, vil du ikke kunne oprette en Wi-Fi-forbindelse mellem tv'et og Soundbaren. Kontakt din internetserviceudbyder, hvis du ønsker flere oplysninger.
• Hvis Wi-Fi-forbindelsen på 5 GHz ikke er god, skal du bruge en båndbredde på 2,4 GHz.
• Da menuerne kan være forskellige afhængigt af produktionsåret, henvises der til TV'ets brugervejledning.

05 SÅDAN OPRETTES DER FORBINDELSE TIL EN EKSTERN ENHED

Opret forbindelse til en ekstern enhed via et kabeltilsluttet eller et trådløst netværk for at afspille den eksterne enheds lyd gennem Soundbar.

Sådan opretter du forbindelse via et optisk kabel

1. Slut DIGITAL AUDIO IN (OPTICAL) på hovedenheden til stikket OPTICAL OUT på kildeenheden med et digitalt optisk kabel (medfølger ikke).
2. Vælg tilstanden "D.IN" ved at trykke på knappen på det nedre panel eller på fjernbetjeningen.

06 SÅDAN OPRETTES DER FORBINDELSE TIL EN MOBILENHED

Forbindelse via Bluetooth

Når der oprettes forbindelse til en mobilenhed ved brug af Bluetooth, kan du høre stereolyd uden besværet med kabler.

- Du kan ikke oprette forbindelse til mere end én Bluetooth-enhed ad gangen.

a. Tryk på knappen på det nedre panel, og vælg derefter "BT". "BT" skifter automatisk til "BT READY" efter et par sekunder, hvis der ikke er sluttet en Bluetooth-enhed til din Soundbar. b. Når "BT READY" vises, skal du holde knappen på Soundbarens nedre panel inde i mindst 5 sekunder. Herefter vises "BT PAIRING".

1. Vælg "[AV] Samsung Soundbar NWxxx" fra listen.

- Når en Soundbar er tilsluttet til Bluetooth-enheden, vises [Bluetooth-enhedsnavn] → "BT" på skærmen på forsiden.

1. Afspil musikfiler fra enheden, der er tilsluttet via Bluetooth gennem Soundbar.

Hvis det mislykkes at tilslutte enheden

- Hvis den Soundbar, som stod på listen, og som du tidligere tilsluttede (f.eks. "[AV] Samsung Soundbar NWxxx"), vises på listen, skal du slette den.

• Gentag derefter trin 1 og 2.

BEMÆRK

- Efter du har sluttet Soundbar til dit mobilenhed første gang, skal du anvende tilstanden "BT READY" for at tilslutte igen.

Hvad er forskellen mellem BT READY og BT PAIRING?

• BT READY : I denne tilstand kan du søge efter tv'er, der tidligere har været tilsluttet, eller tilslutte en mobil enhed til Soundbar, der tidligere har været tilsluttet.
• BT PAIRING : I denne tilstand kan du slutte en ny enhed til Soundbaren. (Tryk på knappen 📄) på fjernbetjeningen, eller hold knappen 📋 nederst på Soundbaren inde i mindst 5 sekunder, mens Soundbaren er i tilstanden "BT")

BEMÆRKNINGER

• Hvis du bliver bedt om en pinkode, når du tilslutter en Bluetooth-enhed, skal du indtaste <0000>.
• I tilslutningstilstand for Bluetooth vil Bluetooth-forbindelsen gå tabt, hvis afstanden mellem Soundbar og Bluetooth-enheden er mere end 10 m.

– Soundbar slukker automatisk efter 5 minutter i tilstanden Klar. - Soundbar udfører muligvis ikke Bluetooth-søgninger korrekt i følgende situationer:

– Hvis der er et stærkt elektrisk felt omkring Soundbar. - Hvis flere Bluetooth-enheder bliver sammenkoblet samtidigt med Soundbar. - Hvis Bluetooth-enheden bliver slukket, ikke er på plads eller er i uorden.

- Elektroniske apparater kan forårsage radiointerferens. Apparater, der genererer elektromagnetiske bølger, skal holdes væk fra Soundbar-hovedenheden – f.eks. mikrobølger, trådløse LAN-enheder OSV.

– Din Soundbar understøtter SBC-data (44,1 kHz, 48 kHz). - Slut kun til en Bluetooth-enhed, der understøtter funktionen A2DP (AV).

• Du kan ikke slutte din Soundbar til en Bluetooth-enhed, der kun understøtter funktionen HF (Hands Free-håndfri).
• Når du har parret din Soundbar med en Bluetooth-enhed, skal du vælge "[AV] Samsung Soundbar NWxxx" blandt enhedens scannede enheder. Listen ændrer automatisk din Soundbar til "BT"-tilstand.

- Kun tilgængelig, hvis din Soundbar er på listen med Bluetooth-enhedens parrede enheder. (Bluetooth-enheden og din Soundbar skal være parret mindst én gang tidligere.)

– Soundbar vises kun på Bluetooth-enhedens liste med søgte enheder, når din Soundbar viser "BT READY". – Soundbaren kan ikke parres med en anden Bluetooth-enhed, hvis den allerede er i Bluetooth-tilstand og parret til en Bluetooth-enhed.

Frakobling af Bluetooth-enheden fra en Soundbar

Sådan kobler du Bluetooth-enheden fra din Soundbar. Se i Bluetooth-enhedens brugervejledning

• Din Soundbar bliver frakoblet. - Når Soundbaren er frakoblet fra Bluetooth-enheden, viser Soundbaren "BT DISCONNECTED" på displayet på forsiden.

Frakobling af Soundbar-hovedenheden fra Bluetooth-enheden

Tryk på knappen på det nederste panel eller på fjernbetjeningen, og skift derefter til en anden tilstand end "BT".

• Frakobling tager tid, fordi Bluetooth-enheden skal modtage et svar fra Soundbaren. (Frakoblingstiden kan variere, afhængigt af Bluetooth-enheden)
• Når Soundbaren er frakoblet fra Bluetooth-enheden, viser Soundbaren "BT DISCONNECTED" på displayet på forsiden.

BEMÆRKNINGER

- I Bluetooth-tilslutningstilstand mistes Bluetooth-forbindelsen, hvis afstanden mellem din Soundbar og Bluetooth-enheden overstiger 10 m.

- Din Soundbar slukker automatisk efter 5 minutter i tilstanden Parat.

Mere om Bluetooth

Bluetooth er en teknologi, hvormed Bluetooth-kompatible eksterne enheder nemt kan tilsluttes med hinanden vha. en kort, trådløs forbindelse.

• En Bluetooth-enhed kan medføre støj eller fejlfunktion, afhængigt af anvendelsen, når:
• En del af kroppen er i kontakt med modtage-/sendesystemet på Bluetooth-enheden eller din Soundbar.
• Der forekommer elektriske variationer fra forhindringer, der skyldes en væg, et hjørne eller kontorskillevægge. – Der forekommer elektrisk støj fra enheder med samme frekvensområde, herunder medicinsk udstyr, mikrobølgeovne og trådløse lokale netværk.
• Par din Soundbar med Bluetooth-enheden, mens enheden er tæt på.
• Jo længere afstand mellem din Soundbar og Bluetooth-enheden, des ringere er kvaliteten. Hvis afstanden overstiger Bluetooth-driftsafstanden, mistes forbindelsen.
• I områder med ringe modtagelse fungerer Bluetooth-forbindelsen muligvis ikke korrekt.
• Bluetooth-forbindelsen fungerer kun, når den er tæt på apparatet. Forbindelsen afbrydes automatisk, hvis afstanden overskrider denne afstand. Selv med denne afstand kan lydkvaliteten forringes af genstande, som f.eks. vægge eller døre.
• Denne trådløse enhed kan forårsage elektrisk interferens under brug.

Forbindelse via Wi-Fi (trådløst netværk)

• Tilslut en enkelt Soundbar til Wi-Fi for at få adgang til forskellige musikstreamingtjenester og internetradio. Tilslut flere Soundbarer til Wi-Fi for at kunne anvende grupperet playback eller stereolydtilstand.
• Hvis du vil slutte en Soundbar til en mobilenhed via et trådløst netværk (Wi-Fi), kræver det SmartThings-appen.

1. Tryk på knappen på det nedre panel eller fjernbetjeningen, og vælg derefter tilstanden "WIFI".

1. Start appen, og følg anvisningerne på skærmen for at registrere (tilføje) din Soundbar i appen.

- Det automatiske pop-op-vindue (tredje illustration nedenfor) vises muligvis ikke på nogle mobilenheder.

På nogle mobilenheder vises pop op-vinduet muligvis ikke automatisk. I så fald skal du vælge og fuldføre "Add device" i appmenuen. Din Soundbar er nu føjet til appen.

Start app Tilføj højttalereAutomatisk pop op-vindue

BEMÆRK

- Hvis du vil tilslutte et ekstra SWA-9000S trådløst baghøjttalersæt (medfølger ikke), skal du koble de trådløse Samsung-højttalere fra din Soundbar for at deaktivere surroundsound-systemet. (Hvis du tilslutter surroundhøjttalerne uden at frakoble SWA-9000S-højttalerne, afspilles der lys via både de trådløse Samsung-højttalere og surroundhøjttaleren).

07 TILSLUTNING AF SOUNDBAREN TIL EN SWA-9000S (SÆLGES SEPARAT)

Optimer til ægte trådløs surroundsound ved at slutte det trådløse Samsung-baghøjttalersæt (SWA-9000S) til din Soundbar.

1. Sluk for Soundbaren.

1. Sæt den trådløse dongle i porten "WIRELESS" på Soundbarrens hovedenhed.

- Når du indsætter den trådløse dongle i porten Wireless, skal du sørge for, at "WIRELESS"-logoet vender opad som vist på billedet nedenfor.

BEMÆRK

- Hvis du har købt og ønsker at føje en SWA-W700 (subwoofer (tilbehør)) til dine højttalere, efter at du har tilføjet en SWA-9000S:

1. Slut det trådløse modtagermodul til de to surroundhøjttalere.

• Højttalerkablerne er farvekodede.

1. Tilslut det trådløse modtagermodul, og kontroller derefter dens standbystatus.

- LINK-indikatoren (blå) på det trådløse modtagermodul blinker. Hvis indikatoren ikke blinker, skal du trykke på knappen ID SET på bagsiden af det trådløse modtagermodul med spidsen af et skriveredskab i 5-6 sekunder, indtil LINK-indikatoren blinker (blåt). Der findes yderligere oplysninger om indikatoren i brugervejledningen til SWA-9000S.

1. Hold knappen Op inde på fjernbetjeningen, eller tryk på knappen ID SET på det nederste panel i mindst 5 sekunder.

- Beskeden IDSET vises kortvarigt på Soundbaren og forsvinder derefter.

- Soundbar tændes automatisk, når ID SET er fuldført.

- Hvis din Soundbar var ved at afspille musik, da der blev oprettet forbindelse til SWA-9000S, kan lyden fra wooferen "hakke", når forbindelsen oprettes.

1. Kontroller, om LINK LED lyser konstant blåt (forbindelsen er oprettet).

LINK LED-indikatoren ophører med at blinke og lyser konstant blåt, når der er oprettet forbindelse mellem Soundbaren og det trådløse modtagermodul.

1. Hvis SWA-9000S ikke er tilsluttet, skal du gentage proceduren i trin 4.

BEMÆRKNINGER

• Undlad at slutte dette produkts strømkabel eller dit tv til en stikkontakt, før alle komponenterne er sluttet til hinanden.
• Før dette produkt flyttes eller installeres, skal du sørge for at slukke for strømmen og koble ledningen fra.
• Den maksimale transmissionsafstand for det trådløse signal for hovedenheden er ca. 10 meter, men dette kan variere afhængigt af driftsmiljøet. Hvis der er en væg af armeret beton eller metal mellem hovedenheden og den trådløse subwoofer, vil systemet muligvis slet ikke fungere, da det trådløse signal ikke kan trænge igennem metal.

FORHOLDSREGLER

• Der er indbygget trådløse modtagerantenner i den trådløse subwoofer. Hold enheden væk fra vand og fugt.
• Den bedste lytteoplevelse opnås ved at sikre, at der ikke er hindringer i området omkring den trådløse subwoofer og det trådløse modtagermodul (sælges separat).

08 TILSLUTNING AF SOUNDDBAREN TIL EN SWA-W700 (SÆLGES SEPARAT)

1. Sluk for Soundbaren via Soundbarens fjernbetjening eller ved at trykke på knappen ⏻ på Soundbarens hovedenhed.

1. Sæt den trådløse dongle i porten "WIRELESS" på Soundbarens hovedenhed.

- Når du indsætter den trådløse dongle i porten Wireless, skal du sørge for, at "WIRELESS"-logoet vender opad som vist på billedet nedenfor.

• Hvis du køber og vil tilføje en SWA-9000S (trådløst baghøjttalersæt (tilbehør)) til dine højttalere, efter at du har tilføjet en SWA-W700, må du ikke fjerne den trådløse dongle, du allerede har indsat i Soundbarens "WIRELESS"-port.
• Den trådløse dongle, der fulgte med til SWA-W700, kan bruges sammen med det trådløse baghøjttalersæt (tilbehør).
• Tilslut den trådløse subwoofer, og kontroller derefter dens standbystatus.

- Sæt den trådløse subwoofers strømkabel ind i en stikkontakt og i den trådløse subwoofer for at tænde for den trådløse subwoofer. LINK LED-indikatoren (blå LED) på den trådløse subwoofer blinker. Hvis LED-indikatoren ikke blinker, skal du trykke på knappen ID SET på undersiden af den trådløse subwoofer med en pennespids i 5-6 sekunder, indtil LINK LED-indikatoren blinker (blåt). Du kan læse mere om LED-indikatoren i brugervejledningen til SWA-W700.

• Hovedenheden er tung. Pas på, at du ikke får fingrene i klemme, når du trykker på knappen ID SET eller slutter strømkablet til enhedens underside.
• Subwooferens øvre del kan let ridses. Håndter den forsigtigt.

Undlad at trykke på eller ramme højttalerenheden på kabinettets bagside. Du risikerer at deformere eller beskadige højttaleren.

1. Hold knappen Op inde på fjernbetjeningen, eller tryk på knappen ID SET på det nederste panel i mindst 5 sekunder.

- Beskeden ID SET vises kortvarigt på Soundbaren og forsvinder derefter.

- Soundbar tændes automatisk, når ID SET er fuldført.

1. Kontroller, om LINK LED lyser konstant blåt (forbindelsen er oprettet).

LINK LED-indikatoren ophører med at blinke og lyser konstant blåt, når der oprettes forbindelse mellem Soundbaren og den trådløse subwoofer.

BEMÆRKNINGER

• Undlad at slutte dette produkts strømkabel eller dit tv til en stikkontakt, før alle komponenterne er sluttet til hinanden.
• Før dette produkt flyttes eller installeres, skal du sørge for at slukke for strømmen og koble ledningen fra.
• Den maksimale transmissionsafstand for det trådløse signal for hovedenheden er ca. 10 meter, men dette kan variere afhængigt af driftsmiljøet. Hvis der er en væg af armeret beton eller metal mellem hovedenheden og den trådløse subwoofer, vil systemet muligvis slet ikke fungere, da det trådløse signal ikke kan trænge igennem metal.

FORHOLDSREGLER

• Der er indbygget trådløse modtagerantenner i den trådløse subwoofer. Hold enheden væk fra vand og fugt.
• Den bedste lytteoplevelse opnås ved at sikre, at der ikke er hindringer i området omkring den trådløse subwoofer og det trådløse modtagermodul (sælges separat).

09 TILSLUTNING AF ET AMAZON-PRODUKT

• Denne funktion er muligvis ikke tilgængelig i visse lande.
• Denne tjeneste leveres af Amazon og kan bringes til ophør på et hvilket som helst tidspunkt. Samsung påtager sig ikke noget ansvar for tjenestens tilgængelighed.

Tilslutning og brug sammen med et Amazon-produkt (Amazon Echo)

Brug et Amazon Echo-produkt til at styre højttalerne med og nyde musiktjenester fra Amazon Echo.

BEMÆRK

- Kontrollér, om Soundbaren er tilsluttet til Wi-Fi. (Se "Forbindelse via Wi-Fi (trådløst netværk)")

1. I appen SmartThings skal du ændre navnet på din Soundbar til et navn, som din Amazon-enhed kan genkende.

(eksempler: Samsung, Soundbar, Stue, Køkken, Soveværelse, Kontor osv.)

FORSIGTIG

- Amazon-enheder kan muligvis ikke genkende navne, der indeholder elementer som f.eks. specialtegn.

1. I appen Alexa skal du søge efter "Samsung Wireless Audio" under Skills og vælge "ENABLE".

- Hvis du allerede har konfigureret Skills, skal du springe dette trin over.

- Den Amazon Echo-tjeneste, du kan bruge sammen med din Soundbar, er begrænset til musik. Andre tjenester fra Amazon Echo, f.eks. nyheder og vejret, kan kun benyttes via dit Amazon Echo-produkt.

Udløs + Kommando + Navn på højttaler

Brug det højttalernavn, du har ændret i SmartThings-appen. (Se "Tilslutning og brug sammen med et Amazon-produkt (Amazon Echo)")

Handling Stemmekommando
Søgning efter en lydenhed, der er føjet til denSmartThings-konto, som er knyttet til AmazonAlexa-kontoen	“Alexa, Opdag enheder”

* Sådan bruger du stemmekommandoer med den Soundbar, der hedder "Stue"

Handling Stemmekommando
Indstille lydstyrken til 5 “Alexa, indstil lydstyrken til 5 i Stue”
∅ge lydstyrken “Alexa, skru op for lyden i Stue”
Afbryde lyden “Alexa, afbryd lyden i Stue”
Lytte til radiostationen KISS FM “Alexa, afspil Kiss FM i Stue”
Afspille næste sang “Alexa, næste sang i Stue”
Stoppe lyden “Alexa, stop i Stue”
Tænde for lyden “Alexa, tænd for Stue”
Slukke for lyden “Alexa, sluk i Stue”
Sådan skifter du inputkilde “Alexa, skift til Bluetooth i Stue”

10 BRUG AF FJERNBETJENINGEN

Sådan bruger du fjernbetjeningen

1	Tænd/sluk	Tænder og slukker for Soundbar.
2	Kilde	Tryk for at vælge en kilde, der er tilsluttet til Soundbar.Funktionen Auto Power DownEnheden slukker automatisk i følgende situationer.- Tilstanden D.IN / WIFI / BT: Hvis der ikke er noget lydsignal i 5 minutter.
3	Lydløs	Tryk på knappen [IMAGE] for at deaktivere lyden.Tryk på knappen igen for at aktivere lyden.
4	SOUND MODE	Du kan vælge den ønskede lydeffekt ved at vælge STANDARD, SURROUND, eller SMART.Vælg tilstanden STANDARD, hvis du vil nyde den originale lyd.SMART-tilstandOptimerer automatisk lydeffekterne, så de passer til den scene, der afspilles i øjeblikket.

5	BluetoothPAIR	Tryk på knappen . "BT PAIRING" vises på Soundbar skærm.Du kan slutte Soundbar til en ny Bluetooth-enhed i denne tilstand ved at vælge Soundbar på Bluetooth-enhedens søgeliste.
6	Afspil/Pause (BT/Wi-Fi)	Tryk på knappen for at sætte en musikfil midlertidigt på pause.Hvis du trykker på knappen igen, afspilles musikfilen igen.
7	Op/Ned/Venstre/Højre	Tryk på de indikerede områder for at vælge Op/Ned/Venstre/Højre.Tryk på Op/Ned/Venstre/Højre på knappen for at vælge eller indstille funktioner.GentagTryk på knappen ofor at bruge gentagelsesfunktionen.Spring musik overTryk på knappen Højrefor at vælge den næste musikfil. Tryk på knappen Venstrefor at vælge den forrige musikfil.Auto Power LinkDu kan slå Auto Power Link til eller fra.- Auto Power Link : Hvis Soundbar er sluttet til dit TV via et digitalt optisk kabel, kan Soundbar tændes automatisk, når du tænder for dit TV. Tryk på knappen Venstre, og hold den nede i 5 sekunder for at skifte mellem ON og OFF for Auto Power Link.- Auto Power Link er som standard indstillet til ON.ID SETTryk på knappen Op, og hold den nede i 5 sekunder for at fuldføre ID SET(ved tilslutning til et tilbehørselement).
8	Lydstyring	Du kan vælge mellem TREBLE, SYNC, REAR LEVEL eller REAR SPEAKER ON/OFF.Hvis du vil justere TREBLE-lydstyrken, skal du vælge Lydstyring → TREBLE og derefter bruge knapperne Op/Ned til at justere lydstyrken fra -6 til +6.Hold knappen inde i ca. 5 sekunder for at justere lyden i de enkelte frekvensbånd.Du kan vælge mellem 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz og 10 KHz ved hjælp af knapperne Venstre/Højre, og alle kan justeres til en indstilling mellem -6 ~ +6 ved hjælp af knapperne Op/Ned.Hvis videoen og lyden mellem tv'et og din Soundbar ikke er synkroniseret, skal du vælge SYNC i lydindstillingerne og derefter indstille lydforsinkelsen til mellem 0~300 millisekunder ved at trykke på knapperne Op/Ned.Hvis surroundhøjttalere (medfølger ikke) tilsluttes skal du vælge REAR LEVEL og anvende knapperne Op/Ned til at justere lydstyrken inden for et interval på -6 til +6.Funktionen REAR SPEAKER kan tændes/slukkes via ON/OFF ved at anvende knapperne Op/Ned.SYNC understøttes kun for visse funktioner.
9	BASS		Tryk knappen op eller ned for at justere BASS-lydstyrken inden for et interval på -6 til +6.Hvis du vil indstille BASS-lydstyrkeniveauet til 0, skal du trykke på knappen.Når en Subwoofer (medfølger ikke) tilsluttes, skifter BASS-knappen til Subwoofer-tasten. Skub knappen op eller ned for at justere lydstyrken for subwooferen til -12 eller inden for et interval på -6 til +6. Hvis du vil indstille subwoofer-lydstyrkeniveauet til 0, skal du trykke på knappen.
10	VOL		Skub knappen op eller ned for at justere lydstyrken.LydløsTryk på knappen VOL for at deaktivere lyden. Tryk på knappen igen for at aktivere lyden.

Justering af lydstyrken på Soundbar med en TV-fjernbetjening

Hvis du har et Samsung-tv, kan du justere Soundbar lydstyrke ved hjælp af den IR-fjernbetjening, der fulgte med Samsung-tv'et.

Brug først tv-menuen til at indstille tv-lyden på Samsung-tv'et til eksterne højttalere, og brug derefter Samsung-fjernbetjeningen til at styre Soundbar lydstyrke. Der findes yderligere oplysninger i brugervejledningen til tv'et.

Standardtilstanden for denne funktion er kontrol via en Samsung tv-fjernbetjening. Hvis tv'et ikke er et Samsung-tv, skal du følge anvisningerne herunder for at ændre indstillingerne for denne funktion.

1. Sluk for Soundbaren.

1. Hvis du ikke vil bruge denne funktion, skal du skubbe knappen BASS op og holde den nede i 5 sekunder, indtil "OFF-TV REMOTE" vises på displayet.

1. Hvis du vil styre Soundbar med tv'ets fjernbetjening, skal du skubbe knappen BASS op og holde den nede i 5 sekunder, indtil "ALL -TV REMOTE" vises på displayet. Vælg derefter eksterne højttalere via tv-menuen.

1. Hvis du vil gå tilbage til Soundbarens standardtilstand (styring via en fjernbetjening til et Samsung-tv), skal du skubbe knappen BASS op og holde den oppe i 5 sekunder gentagne gange, indtil "SAMSUNG-TV REMOTE" vises i displayet.

- Hver gang du trykker på knappen BASS opad og holder den inde i mindst 5 sekunder, skifter tilstanden i følgende rækkefølge:

Sådan bruges de skjulte knapper (knapper med flere funktioner)

Skjult knap		Referenceside
Knap på fjernbetjening Funktion
BASS	Fjernbetjeningen til tv'et Til/Fra (Standby)	Side 33
	Automatisk Bluetooth-forbindelse ON/OFF	Side 12
Venstre	Auto Power Link ON/OFF	Side 31
Op ID SET Side 31
	7 bånds-EQ Side 32

Outputspecifikationer for de forskellige tilstande for lydeffekter

Effekt Input		Output
		Uden trådløst baghøjttalersæt og subwoofer	Kun med subwoofer	Kun med trådløst baghøjttalersæt	Med trådløst baghøjttalersæt og subwoofer
STANDARD	2.0 kanaler	2.0 kanaler	2.1 kanaler	2.0 kanaler	2.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.0 kanaler	5.1 kanaler
SURROUND	2.0 kanaler	3.0 kanaler	3.1 kanaler	5.0 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.0 kanaler	5.1 kanaler
SMART	2.0 kanaler	2.0 kanaler	2.1 kanaler	2.0 kanaler	2.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.0 kanaler	5.1 kanaler

• Det trådløse Samsung-baghøjttalersæt og Samsungs trådløse subwoofer kan købes separat. Hvis du vil købe et sæt eller subwooferen, skal du kontakte den forhandler, du købte Soundbaren hos.

11 SÅDAN INSTALLERER DU VÆGMONTERINGEN

Forholdsregler ved installation

• Installer kun på en lodret væg. - Undlad at installere et sted med høje temperaturer eller fugtighed. - Kontroller, at væggen kan bære produktets vægt. Hvis ikke, skal væggen forstærkes, eller du skal vælge et andet installationssted. - Køb og brug skruer eller ankre, der er egnede til din væg (gips, jernplader, træ osv.). Hvis det er muligt, skal du fastgøre de bærende skruer i vægstolper. - Køb vægmonteringsskruer, der passer til typen og tykkelsen af den væg, du vil montere Soundbar på.

- Diameter: M5

- Længde: 35 mm eller længere anbefales.

- Tilslut kabler fra enheden til eksterne enheder, før du installerer Soundbar på væggen.

- Sørg for, at enheden er slukket og frakoblet, før du installerer den. Ellers kan det forårsage stød.

Vægmonteringskomponenter

1.

BEMÆRKNINGER

• Installer din Soundbar 5 cm eller mere under dit TV.
• Installer del E, inden du monterer din Soundbar på væggen.
• Indsæt strømstikket fra adapteren i Soundbaren, inden du monterer Soundbaren på væggen.
• Brug del E til at fastgøre strømkablet på venstre eller højre side af Soundbaren.

- Brug del F til fastgøring midt på bunden af Soundbaren.

- Den her viste installationsmetode gælder for betonvægge. Installationsmetoderne varierer alt efter vægtypen. Ved installation på gipsvægge anbefales det kraftigt at bore hullerne til monteringsskruerne i de bagvedliggende træstolper.

Når Soundbaren er sluttet til internettet, udføres der automatisk softwareopdateringer, når Soundbaren er slukket.

- Hvis du skal bruge funktionen Automatisk opdatering, skal Soundbaren være sluttet til internettet. Wi-fi-forbindelsen til Soundbaren afsluttes, hvis ledningen frakobles eller strømmen afbrydes. Hvis strømmen er slået fra og vender tilbage, eller du tilslutter strømkablet igen, skal du tænde for Soundbaren og derefter oprette dens forbindelse til internettet igen.

13 FEJLFINDING

Før du beder om hjælp, skal du kontrollere følgende.

Enheden tænder ikke.

Er ledningen sat i kontakten?

En funktion virker ikke, når der bliver trykket på knappen.

Er der statisk elektricitet i luften?

→Tag stikket ud, og sæt det i igen.

Der opstår lydfrafald i Bluetooth-tilstand.

→Læs afsnittene om Bluetooth-tilslutning på side 11 og 16.

Der kommer ingen lyd.

Er der tændt for funktionen Lydløs?

Tryk på knappen for at deaktivere funktionen.

Er lydstyrken indstillet til lav?

Juster lydstyrken.

Fjernbetjeningen virker ikke.

Udskift batterierne.

Er afstanden mellem fjernbetjeningen og Soundbar-hovedenheden for stor?

Placer fjernbetjeningen tættere på Soundbar-hovedenheden.

Kan ikke sluttes til tv'et.

Hvis den tilsluttes via et kabeltilsluttet netværk

Kontrollér, om kablet er tilsluttet korrekt. (Kontrollér navnet på porten for at sikre, at kablet er tilsluttet til den korrekte port) (Læs den tilsvarende side, der passer til hver tilslutningsmetode.)

Tryk på knappen på Soundbarens nedre panel eller på fjernbetjeningen for at kontrollere, om tilstanden er korrekt.

Hvis den tilsluttes via et trådløst netværk

1. Skift Soundbaren til tilstanden "BT PAIRING", og anvend derefter tv'et til at søge igen. (Se side 11 for flere oplysninger.)

1. Kontrollér, om tv'et er en kompatibel model.

- Det er kun Samsung Smart TV'er, der er udgivet efter 2014, som understøttes.

- Hvis tv'et ikke er sluttet til Wi-Fi, skal du anvende netværksmenuen på tv'et for at etablere en forbindelse. (Læs nærmere i tv-brugervejledningen)

1. Kontrollér, om Soundbaren er tilsluttet til Wi-Fi.

- Når Soundbaren er tilsluttet, vises den i højttaleroversigten på din mobilenhed, når du kører appen SmartThings. Se side 19 for at få flere oplysninger.

1. Kontrollér, om der er en DFS-kanal.

- Hvis din trådløse router (Wi-Fi) anvender en DFS-kanal, vil du ikke kunne oprette en Wi-Fi-forbindelse mellem tv'et og Soundbaren. Kontakt din internetserviceudbyder for flere oplysninger.

14 LICENS

DOLBY

AUDIO

For flere informationer om Open Sources anvendt i dette produkt kan du besøge dette websted: http://opensource.samsung.com

16 VIGTIG NOTE OM SERVICE

• Figurer og illustrationer i denne brugervejledning bringes kun for reference og kan være anderledes end på det virkelige produkt.
• Der opkræves muligvis et administrationsgebyr,

(a) hvis en tekniker tilkaldes på din foranledning, og der ikke er nogen fejl ved produktet (f.eks. hvis du ikke har læst denne brugervejledning)

(b) hvis du indleverer enheden til et servicecenter, og der ikke er nogen fejl ved produktet (f.eks. hvis du ikke har læst denne brugervejledning).

- Du får oplyst administrationsgebyrets størrelse, inden noget arbejde eller besøg i hjemmet udføres.

17 SPECIFIKATIONER OG VEJLEDNING

Specifikationer

Modelnavn HW-NW710
Vægt 6,7 kg
Dimensioner (B x H x D) 1220,0 x 140,0 x 53,5 mm
Driftstemperatur +5°C til +35°C
Driftsfugtighed 10 % til 75 %
FORSTÆRKERAngivet udgangseffekt	Bashøjttaler x4, Diskanthøjttaler x 3, 4ohm
Understøttede afspilningsformater	LPCM 2ch, Dolby AudioTM(Understøtter Dolby® Digital), DTS
TRÅDL∅S ENHEDSOUTPUTEFFEKTWi-Fi max transmitter power	100 mW ved 2,4 GHz –2,4835 GHz, 5,15 GHz– 5,35 GHz & 5,47 GHz-5,725 GHz
TRÅDL∅S ENHEDSOUTPUTEFFEKTBT max transmitter power	100 mW ved 2,4 GHz – 2,4835 GHz

BEMÆRKNINGER

– Samsung Electronics Co., Ltd forbeholder sig ret til at ændre specifikationerne uden varsel. - Værdierne for vægt og størrelse er omtrentlige.

Advarsel: Soundbaren genstarter automatisk, hvis du slår Wi-Fi til eller fra.

Samlet strømforbrug i standby (W) 2,8W
Wi-FiPortdeaktiveringsmetode	Tryk på knappen ID SET på Soundbarens nedre panel i 30 sekunder for at slå Wi-Fi til/fra.
BluetoothPortdeaktiveringsmetode	Tryk på knappen NETWORK på Soundbarens bagsidepanel i 30 sekunder for at slå Bluetooth til/fra.

- Hermed erklærer Samsung Electronics, at dette udstyr er i overensstemmelse med direktivet 2014/53/EU. Hele teksten med

EU-overensstemmelseserklæringen er tilgængelig på følgende internetadresse: http://www.samsung.com. Gå til Support > søg i produktsupport, og angiv modelnavn. Udstyret kan anvendes i alle EU-lande. Udstyrets funktion med 5 GHz WLAN (Wi-Fi eller SRD), må kun betjenes indendørs.

[Korrekt bortskaffelse af batterierne i dette produkt]

(Gælder i lande med systemer til affaldssortering)

Denne mærkning på batteriet, i manualen eller på emballagen betyder, at batterierne i dette produkt ikke må bortskaffes sammen med almindeligt husholdningsaffald efter endt levetid. Er batterierne mærket med de kemiske symboler Hg, Cd eller Pb, betyder det, at deres indhold af kviksølv, cadmium eller bly ligger over de grænseværdier, som er fastsat i EU-direktiv 2006/66.

Hvis batterierne ikke bortskaffes korrekt, kan disse stoffer være skadelige for menneskers helbred eller miljøet.

Hjælp til med at beskytte naturens ressourcer og fremme genbrug ved at holde batterierne adskilt fra andre typer af affald og ved at indlevere dem på en genbrugsplads.

Korrekt bortskaffelse af dette produkt (elektrisk & elektronisk udstyr)

(Gælder i lande med systemer til affaldssortering)

Denne mærkning på produktet, på tilbehør eller i manualen betyder, at produktet og elektronisk tilbehør hertil (f.eks. oplader, headset og USB-kabel) ikke må bortskaffes sammen med almindeligt husholdningsaffald efter endt levetid. For at forebygge skadelige virkninger på menneskers helbred eller miljøet skal disse genstande bortskaffes adskilt fra andre typer af affald og indleveres på en genbrugsplads med henblik på genindvinding.

Forbrugere bedes kontakte forhandleren, hvor de har købt produktet, eller kommunen for nærmere oplysning om, hvor og hvordan de kan indlevere produkt og tilbehør med henblik på miljøvenlig genindvinding.

Virksomheder bedes kontakte leverandøren og følge anvisningerne i købekontrakten. Dette produkt og elektronisk tilbehør hertil må ikke bortskaffes sammen med andet erhvervsaffald.

For informationer om Samsungs miljøforpligtelser og produktspecifikke, regulativforpligtelser såsom REACH, WEEE, batterier skal du besøge:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

SIKKERHEDSANVISNINGER

SIKKERHEDSINSTRUKTIONER

FOR AT REDUCERE RISIKOEN FOR ELEKTRISK STØD MÅ DU IKKE FJERNE BAGPANELE. DER ER INGEN DELE INDENI, SOM BRUGEREN KAN REPARERE. OVERLAD SERVICE OG REPARATION TIL EN AUTORISERET SERVICETEKNIKER.

Den FULDSTÆNDIGE BRUGERVEJLEDNING ligger på Samsungs kundeservice på nettet, og du kan få adgang til den ved at scanne QR-koden. Hvis du vil læse vejledningen på en pc eller en mobil enhed, kan du downloade den i dokumentformat fra Samsungs websteder. (http://www.samsung.com/support)

04 Tilslutning til et TV-apparat 10

09 Tilslutning til et Amazon-produkt 27

1. Tilslut den trådløse modtagerenhed, og kontroller derefter status.

- LINK-indikatoren (blå lampe) på den trådløse modtagerenhed blinker. Hvis lampen ikke blinker, skal du trykke på knappen ID SET på bagsiden af den trådløse modtagerenhed med en spids genstand i 5-6 sekunder, indtil LINK-indikatoren blinker (blåt). Hvis du vil vide mere om indikatoren, se brugervejledningen til SWA-9000S.

Fronten på den trådløse subwoofer

Bagsiden på den trådløse subwoofer

Fronten på det trådløse basselementet

Hvis du har en Samsung-TV, kan du justere volumet på Soundbar med IR-fjernkontrollen som fulgte med Samsung-TV-en.

1. Hvis du vil tilbakestille Soundbar til standardmodus (styring med en Samsung-TV-fjernkontroll), trykker du opp BASS-knappen og holder den der i 5 sekunder flere ganger til "SAMSUNG-TV REMOTE" vises på displayet.

Før du tar rekvirerer service, må du kontrollere følgende.

Er strømledningen koblet til en stikkontakt?

→Sett støpselet inn i en stikkontakt.

En funksjon fungerer ikke när du trykker på knappen.

Er det statisk elektrisitet i luften?

Det kommer ikke lyd.

Er funksjonen Demp på?

Fjernkontrollen fungerer ikke.

Kan ikke koble til TV-apparatet.

Hvis den er koblet til via et kablet nettverk

1. Kontroller om TV-apparatet er en kompatibel modell.

1. Kontroller om TV-apparatet er koblet til det trådløse nettet.

1. Kontroller, om soundbaren er koblet til det trådløse netværk.

4. Søg efter en DFS-kanal.
