Tip produs	Bară de sunet
Marcă	Samsung
Model	HW-S56B / HW-S50B
Dimensiuni (L x Î x A)	670,0 x 62,3 x 105,0 mm
Greutate	2,4 kg
Alimentare	Adaptor CA/CC 19V, consum în standby 0,5W
Putere totală de ieșire	160 W (30W x 4 + 20W)
Conectivitate	HDMI ARC, intrare optică, USB (5V/0,5A), Bluetooth
Formate audio suportate	DTS, Dolby Digital, LPCM 2ch, DTS Virtual:X
Funcții audio	Moduri sonore (DTS Virtual:X, Standard, Music, Game, Adaptive Sound), Mod noapte, Îmbunătățire voci, egalizator 7 benzi
Bluetooth	Versiunea 5.0 cu multi-conexiune (2 dispozitive), rază ~10 m
Componente incluse	Telecomandă, baterii, cablu HDMI, adaptor de curent, cablu de alimentare, ghid de instalare pe perete
Instalare pe perete	Suport de perete inclus, șuruburi neincluse (M5, lungime ≥35 mm)
Compatibilitate TV	Funcție Q-Symphony cu TV Samsung, HDMI ARC, Bluetooth
Întreținere	Curățați cu o cârpă moale și uscată, evitați lichidele și aerosolii
Temperatură de funcționare	+5°C până la +35°C
Umiditate de funcționare	10 % până la 75 %
Siguranță	Protecție împotriva supratensiunii, oprire automată după 20 min fără semnal, clasa II
Reparabilitate	Piese de schimb disponibile prin serviciul Samsung, resetare din fabrică posibilă

Întrebări frecvente - HWS56B SAMSUNG

Bara de sunet nu se aprinde. Ce trebuie să fac?

Verificați că cablul de alimentare este bine conectat la priza de perete și la adaptor. Asigurați-vă că adaptorul CA/CC este conectat corect la bara de sunet. Dacă problema persistă, încercați o altă priză electrică.

Cum conectez bara de sunet la televizor prin HDMI ARC?

Utilizați un cablu HDMI pentru a conecta portul HDMI (ARC) al barei de sunet la portul HDMI IN (ARC) al televizorului. Porniți ambele dispozitive și selectați sursa 'TV ARC' pe bara de sunet. Asigurați-vă că HDMI-CEC este activat în setările televizorului.

Sunetul barei de sunet se întrerupe intermitent în Bluetooth. De ce?

Acest lucru se poate datora unei distanțe prea mari între dispozitive sau interferențelor. Apropiați dispozitivul Bluetooth la mai puțin de 10 m de bara de sunet. Evitați obstacolele precum pereții groși și dispozitivele care emit unde (cuptoare cu microunde, routere Wi-Fi). Verificați, de asemenea, că bateria dispozitivului este suficient de încărcată.

Telecomanda nu funcționează. Cum o repar?

Îndreptați telecomanda direct spre bara de sunet la o distanță maximă de 7 m. Înlocuiți bateriile cu unele noi (tip AAA). Dacă problema persistă, verificați că niciun obiect nu blochează senzorul infraroșu de pe bara de sunet.

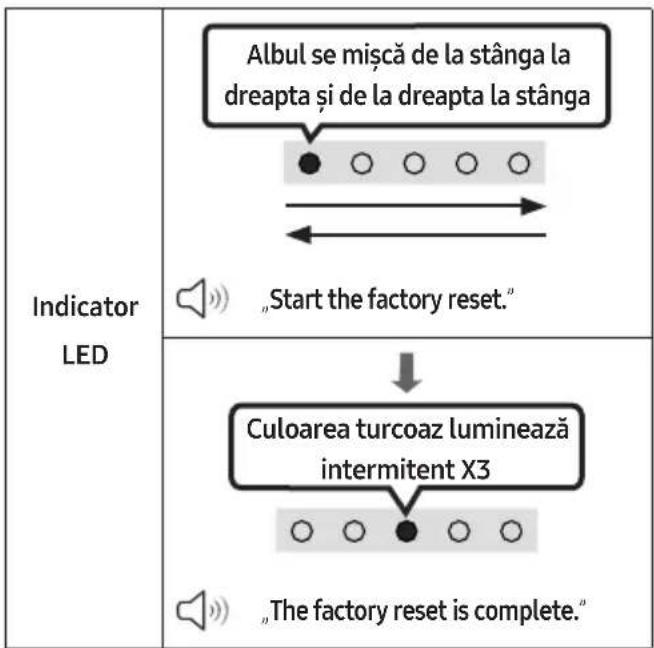

Cum resetez bara de sunet la setările din fabrică?

Porniți bara de sunet. Apăsați și mențineți apăsate simultan tastele Volume + și Volume - de pe dispozitiv timp de cel puțin 5 secunde. LED-ul va clipi și dispozitivul se va reporni. Toate setările vor fi șterse.

Pot conecta două dispozitive Bluetooth în același timp?

Da, bara de sunet suportă multi-conexiunea Bluetooth. Puteți conecta până la 2 dispozitive simultan. Pentru a activa această funcție, asigurați-vă că modul multi-conexiune este activat (implicit). Apăsați și mențineți apăsată tasta PAIR de pe telecomandă timp de 5 secunde când bara este oprită pentru a comuta.

Cum actualizez software-ul barei de sunet?

Descărcați cea mai recentă versiune de firmware de pe site-ul Samsung (samsung.com) și plasați fișierul pe o cheie USB formatată FAT32. Conectați cheia la portul USB al barei de sunet printr-un adaptor Micro-USB. Porniți bara și selectați sursa USB. Actualizarea începe automat. Nu opriți dispozitivul în timpul procesului.

Bara de sunet nu produce niciun sunet cu televizorul. Ce trebuie verificat?

Verificați că bara de sunet este selectată ca ieșire audio în setările televizorului (meniul Sunet > Ieșire sunet). Asigurați-vă că cablul (HDMI sau optic) este bine conectat. Dacă utilizați HDMI, confirmați că porturile sunt marcate ARC. Creșteți volumul barei și dezactivați modul silențios.

Cum reglez bass-ul și înaltele?

Utilizați tasta TONE CONTROL de pe telecomandă pentru a accesa setările. Folosiți tastele Sus/Jos pentru a alterna între 'Treble' (înalte) și 'Bass' (bas), apoi reglați nivelul de la -6 la +6. Această funcție este disponibilă în toate modurile audio, cu excepția 'Standard'.

Care sunt modurile sonore disponibile și la ce servesc?

Modurile sonore sunt: DTS Virtual:X (sunet 3D imersiv), Standard (sunet original), Music (sunet natural pentru muzică), Game (sunet stereoscopic pentru jocuri), Adaptive Sound (analizează conținutul și optimizează sunetul automat). Selectați-le cu tasta SOUND MODE de pe telecomandă.

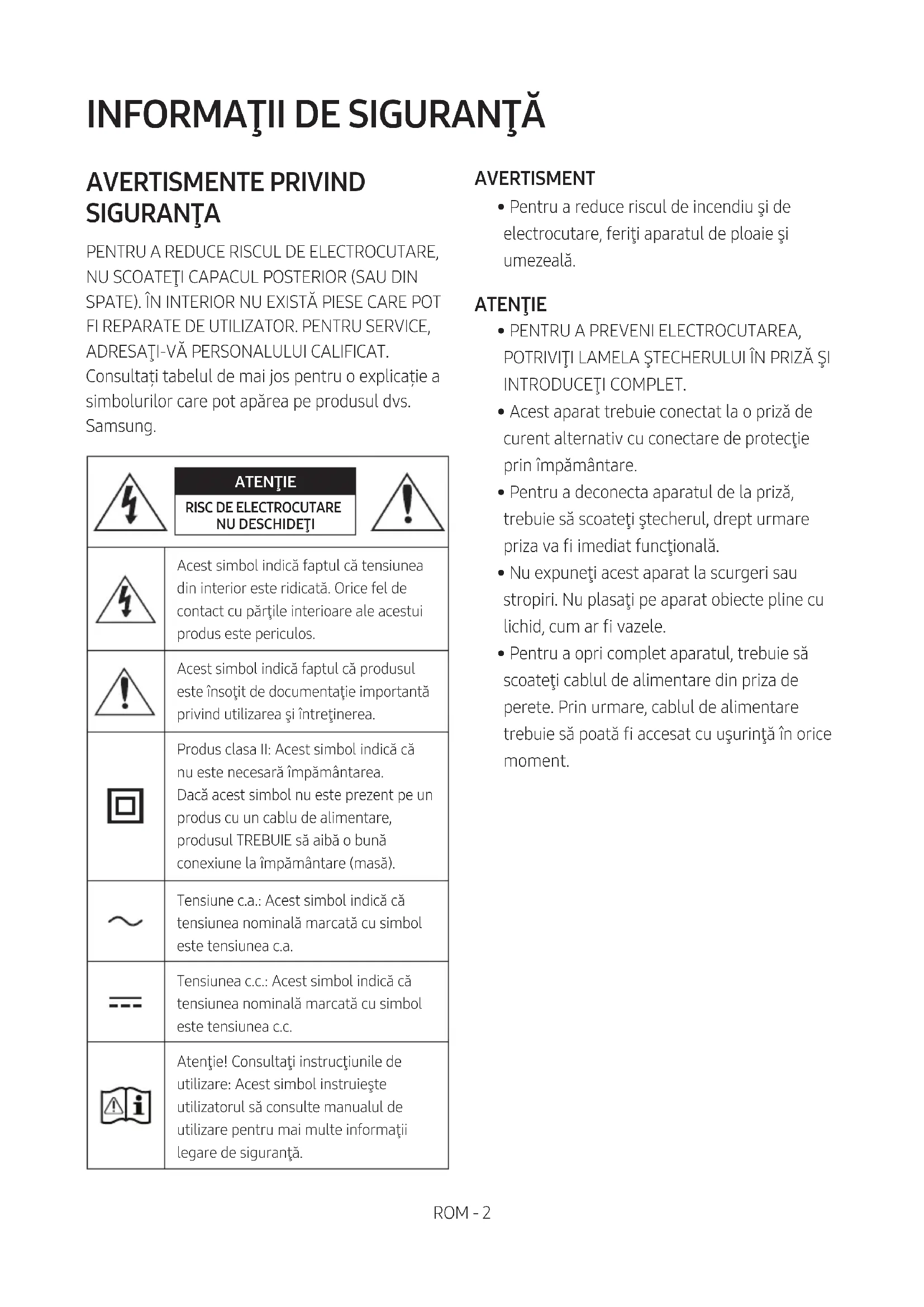

MANUAL DE UTILIZARE HWS56B SAMSUNG

Consultați tabelul de mai jos pentru o explicație a simbolurilor care pot apărea pe produsul dvs. Samsung.

	ATENTIERISC DE ELECTROCUTARENU DESCHIDEȚI
	Acest simbol indică faptul că tensiunea din interior este ridicată. Orice fel de contact cu părțile interioare ale acestui produs este periculos.
	Acest simbol indică faptul că produsul este însoșit de documentație importantă privind utilizarea și întreținerea.
	Produs clasa II: Acest simbol indică că nu este necesară împământarea.Dacă acest simbol nu este prezent pe un produs cu un cablu de alimentare, produsul TREBUIE să aibă o bună conexiune la împământare (masă).
	Tensiune c.a.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.a.
	Tensiunea c.c.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.c.
	Atenție! Consultați instrucțiunile de utilizare: Acest simbol instruiește utilizatorul să consulte manualul de utilizare pentru mai multe informații legare de siguranță.

ATENTIE

AVERTISMENT

- Pentru a reduce riscul de incendiu și de electrocutare, feriți aparatul de ploaie și umezeală.

ATENTIE

• PENTRU A PREVENI ELECTROCUTAREA, POTRIVITI LAMELA STECHERULUI ÎN PRIZĂ ȘI INTRODUCEȚI COMPLET.
• Acest aparat trebuie conectat la o priză de curent alternativ cu conectare de protectie prin împământare.
• Pentru a deconecta aparatul de la priză, trebuie să scoateți ștecherul, drept urmare priza va fi imediat funcțională.
• Nu expuneti acest aparat la scurgeri sau stropiri. Nu plasați pe aparat obiecte pline cu lichid, cum ar fi vazele.
• Pentru a opri complet aparatul, trebuie să scoateți cablul de alimentare din priza de perete. Prin urmare, cablul de alimentare trebuie să poată fi accesat cu ușurință în orice moment.

PRECAUTII

1. Asigurați-vă că sursa de alimentare cu c.a. din locuința dvs. respectă cerințele energetice menționate pe eticheta de identificare situată pe partea inferioară a produsului. Instalați unitatea în poziție orizontală sau pe un suport solid (mobilă), cu suficient spațiu în jur pentru ventilație 7\~10 cm. Asigurați-vă că fantele de ventilație nu sunt acoperite. Nu așezați unitatea pe amplificatoare sau pe alte echipamente care se pot încinge. Această unitate este destinată pentru utilizare continuă. Pentru a opri complet unitatea, deconectați cablul de alimentare de la priză. Deconectați unitatea de la priză dacă nu o utilizați mai mult timp.
2. În timpul furtunilor cu descărcări electrice, scoateți ștecherul din priză. Creșterile de tensiune din cauza descărcărilor electrice pot duce la defectarea aparatului.
3. Nu expuneți aparatul la acțiunea directă a razelor soarelui sau a altor surse de căldură. Aparatul se poate supraîncălzi și defecta.

4. Protejati aparatul de umiditate (de ex. vaze) și căldură excesivă (de ex. un șemineu) sau de echipamentele care creează câmpuri magnetice sau electronice puternice. Deconectați cablul de alimentare de la sursa de alimentare cu curent alternativ în cazul unei disfuncționalități. Aparatul nu este destinat utilizării industriale. Utilizați produsul doar în scopuri personale. Este posibil să se creeze condens, dacă aparatul sau discul au fost depozitate la temperaturi scăzute. Dacă transportați unitatea pe timpul iernii, așteptați aproximativ 2 ore înainte de utilizare, pentru ca unitatea să ajungă la temperatura camerei.

5. Bateriile utilizate pe acest produs conțin chimicale dăunătoare pentru mediul înconjurător. Nu aruncați bateriile împreună cu celelalte reziduuri menajere. Nu aruncați bateriile în foc. Nu scurtcircuitați, dezasamblați sau supraîncălziți bateriile.

ATENTIE : Există pericolul de explozie dacă bateria este înlocuită incorrect. Înlocuiti bateria cu una de același tip sau de un tip echivalent.

CONTINUT

01 Verificarea componentelor 6

02 Prezentarea generală a produsului 7

Panoul frontal/superior al sistemului Soundbar 7

Panoul inferior al sistemului Soundbar 8

03 Folosirea telecomenzii 9

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA) ____ 9

Cum se utilizează telecomanda ____ 9

Folosirea butoanelor ascunse (butoane cu mai multe funcții) ____ 14

Specificatiile de ieşire pentru diferite moduri de efecte de sunet ____ 14

Reglarea volumului sistemului Soundbar cu o telecomandă TV ____ 15

04 Conectarea sistemului Soundbar 16

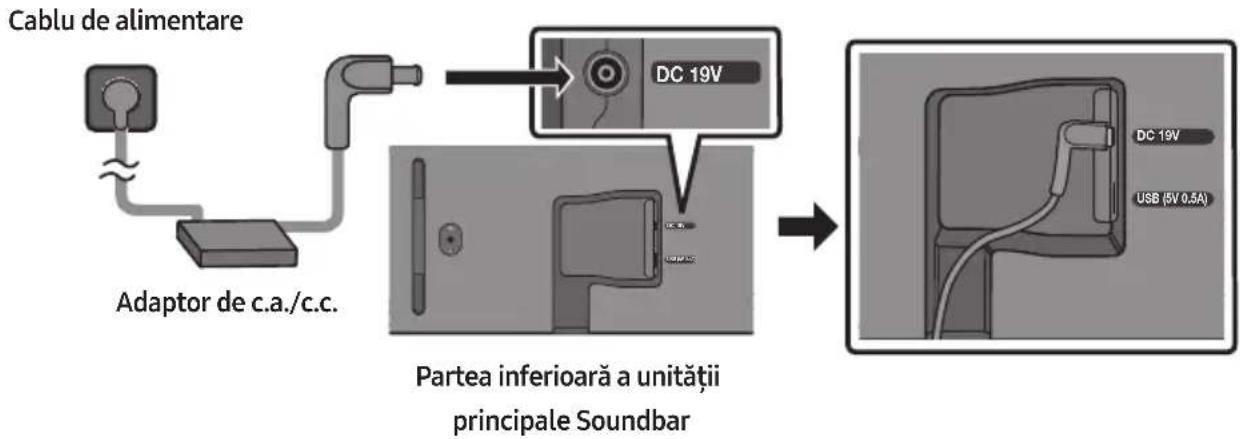

Conectarea la energie electrică 16

Conectarea kitului wireless spate Samsung și a subwooferului la dispozitivul Soundbar ____ 16

05 Utilizarea unei conexiuni cu fir la televizor 17

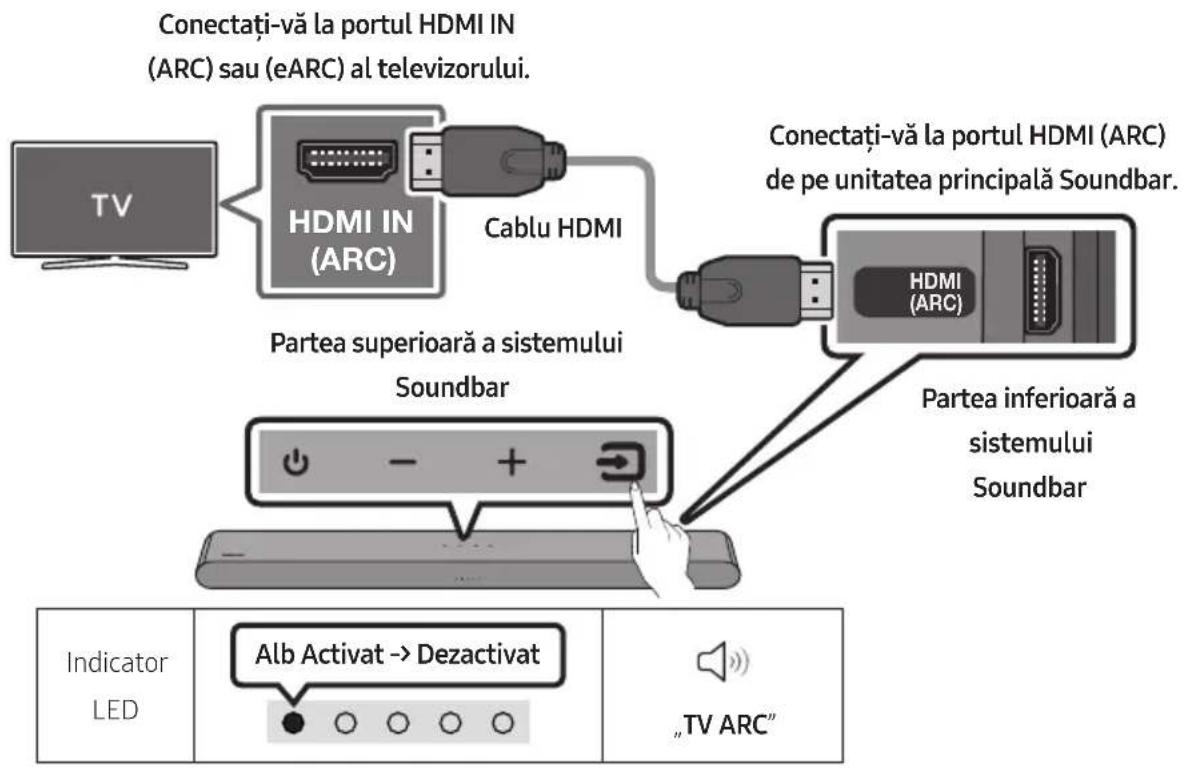

Metoda 1. Conectarea cu HDMI ____ 17

Metoda 2. Conectarea cu un cablu optic ____ 19

06 Utilizarea unei conexiuni fără fir la televizor 21

Conectarea prin Bluetooth 21

07 Conectarea la un dispozitiv extern 23

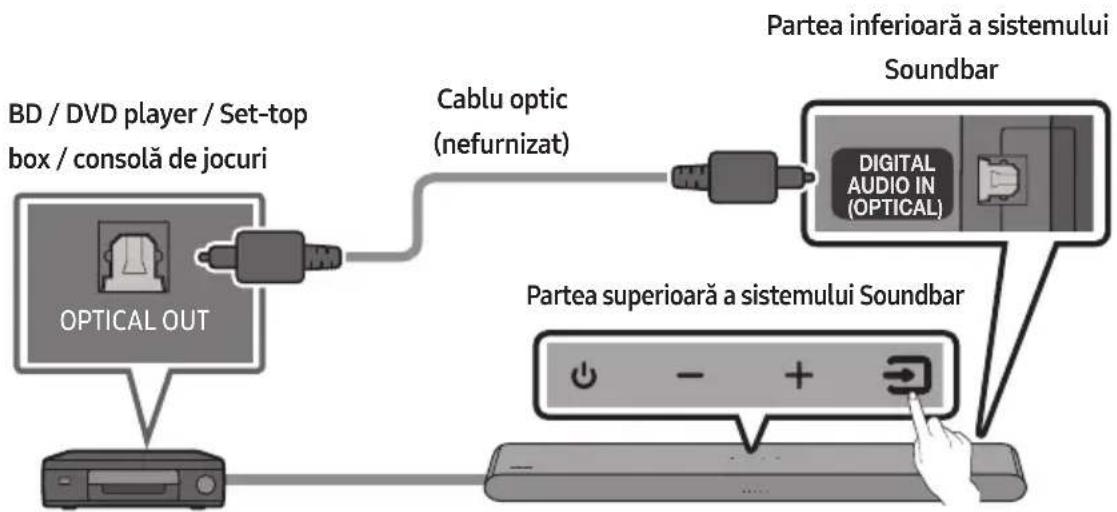

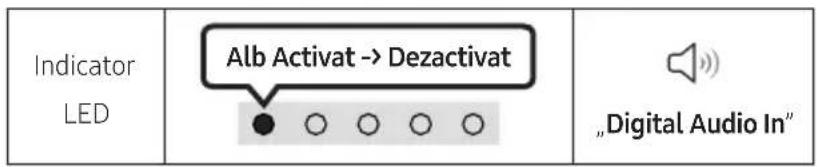

Conectarea cu un cablu optic ____ 23

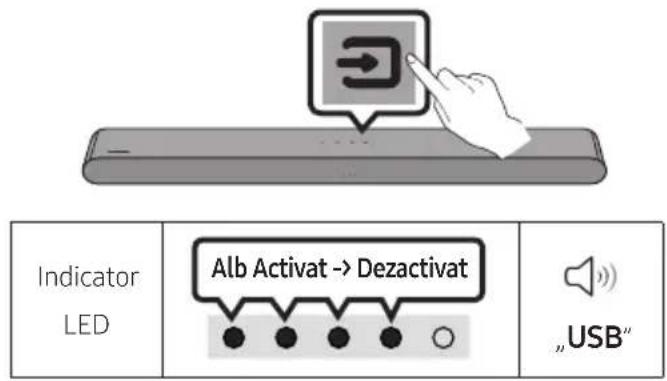

08 Conectarea unui dispozitiv de stocare USB 24

09 Conectarea unui dispozitiv extern 26

Conectarea prin Bluetooth 26

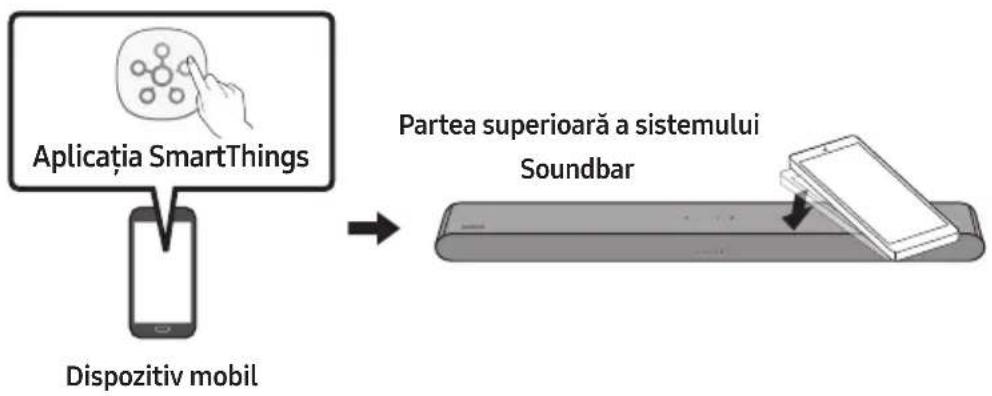

Utilizarea functiei Tap Sound ____ 31

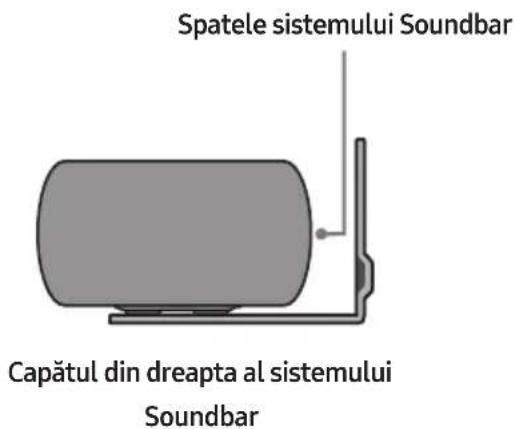

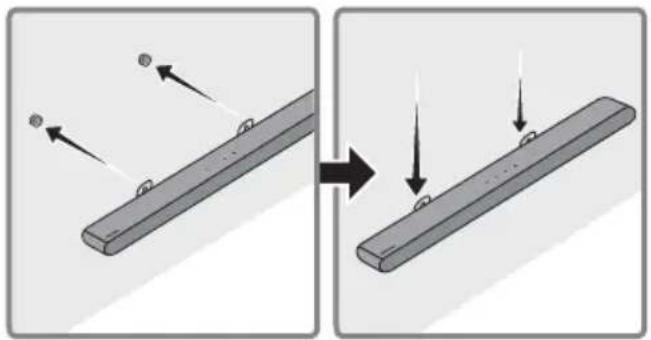

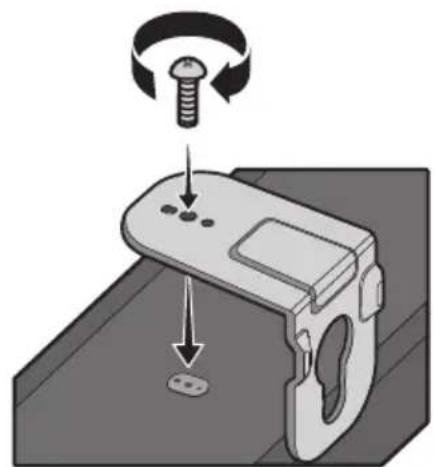

10 Montarea suportului de perete 32

Precauții pentru instalare ____ 32

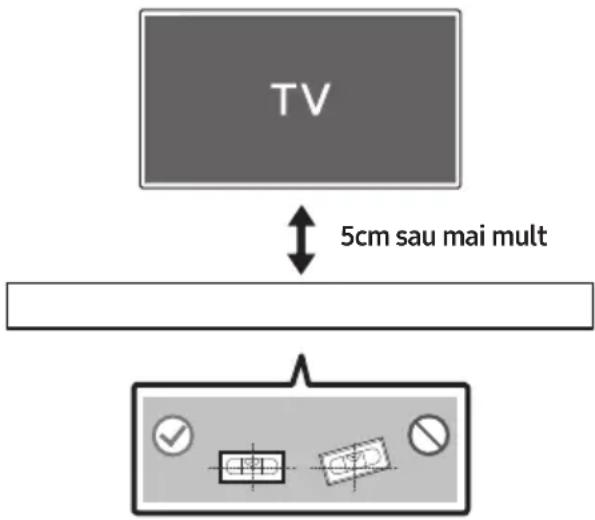

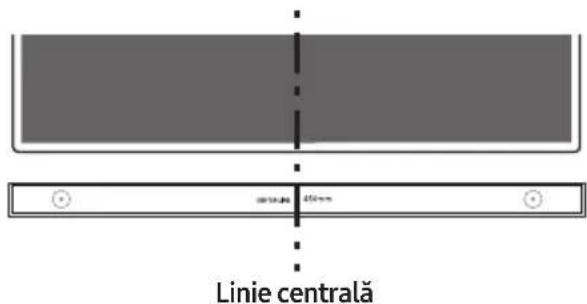

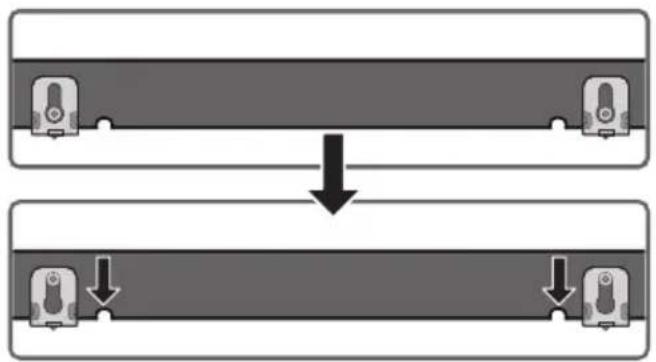

Componente pentru montarea pe perete ____ 32

11 Instalarea sistemului Soundbar în fața televizorului

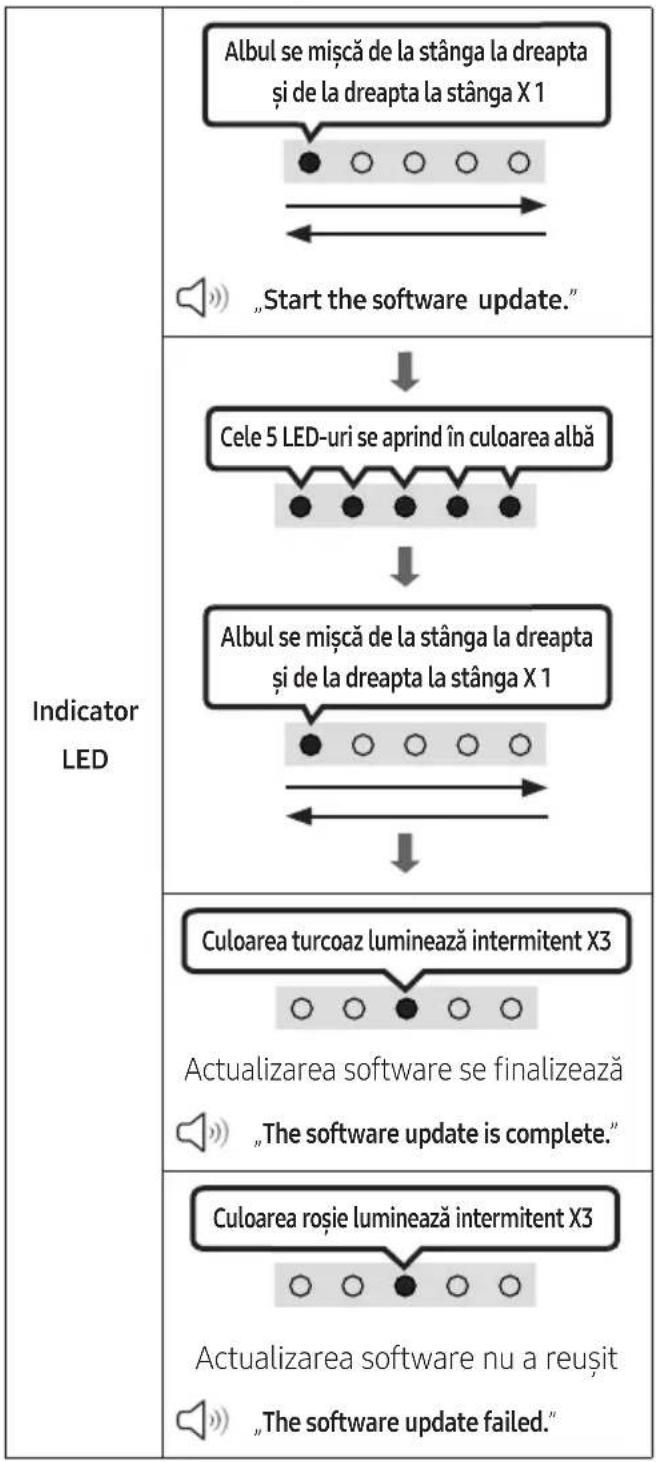

12 Actualizare software 35

Resetare 36

13 Depanare 37

14 License 38

15 Notificare de licență open source 39

16 Notă importantă despre service 39

17 Specificații și sugestii 40

Specificatii 40

01 VERIFICAREA COMPONENTELOR

sistemul Soundbar

Unitate principală Soundbar Telecomandă/baterii pentru

Cablu de alimentare (Soundbar)

Cablu HDMI Adaptor de c.a./c.c. (Soundbar)

x2

x2

(M4 × L10)

Ghid pentru suportul de perete Šurub suport Šurub Suport de fixare pe perete

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Partea inferioară a unității principale Soundbar)
• Pentru achiziționarea componentelor suplimentare sau a cablurilor opționale, contactați Centrul de service Samsung sau Centrul de asistență clienți Samsung.
• Pentru mai multe informații despre montarea pe perete, consultați pagina 32.
• Designul și specificațiile pot fi modificate fără înștiințare prealabilă.
• Aspectul accesorilor poate diferi uşor de ilustrațiile de mai sus.

02 PREZENTAREA GENERALĂ A PRODUSULUI

Panoul frontal/superior al sistemului Soundbar

2 4 3 Panoul superior 1

1	Indicator LED	Indicatorul LED clipește, luminează sau își schimbă culoarea în funcție de modul sau starea curentă a sistemului Soundbar.Culoarea indicatorului LED și numărul de lumini indică modul activ, după cum este descris mai jos.
		LED alb	[GDTS]LED alb	LED multicolor	LED alb	LED alb
		• LED-ul multicolor devine Alb, Turcoaz, Verde, Roșu, Galben, Portocaliu, Mov și Albastru, în funcție de mod sau de stare.
2	Alimentare	Pornește și oprește sistemul.
3	Volum Reglează volumul.
4	Sursă	• Apăsați butonul → (Sursă) pentru a schimba modul.De fiecare dată când schimbați modul, LED-ul se aprinde în alb și apoi se oprește.
		IndicatorLED	Alb Activat -> Dezactivat Alb	Activat -> Dezactivat Alb Activat -> Dezactivat
			„Digital Audio In” sau „TV ARC“	„Bluetooth” „USB“

• Atunci când conectați cablul c.a., butonul de alimentare va începe să funcționeze în 4 până la 6 secunde.
• Atunci când porniți această unitate, va exista o întârziere de 4 până la 5 secunde înainte ca aceasta să emită sunete.
• Dacă auziți sunete atât de la TV, cât și de la Soundbar, accesați meniul Setări pentru sunetul televizorului și setați boxele televizorului la Difuzor extern.

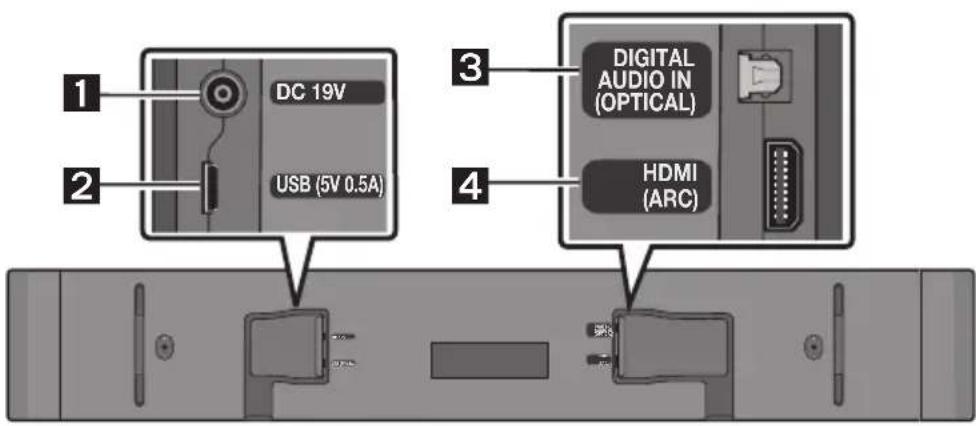

Panoul inferior al sistemului Soundbar

1	DC 19V (Intrare alimentare cu energie)Conectați adaptorul de alimentare c.a./c.c.

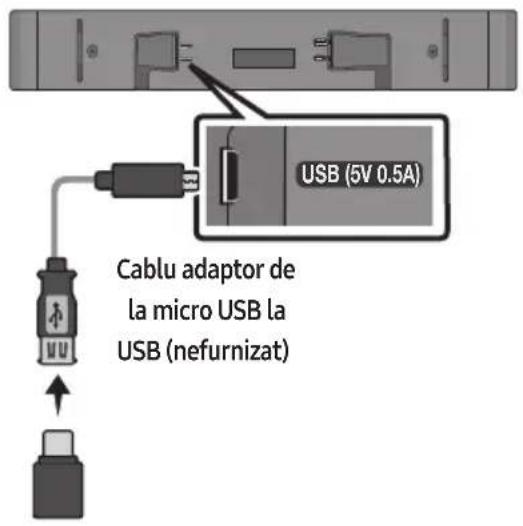

2	USB (5V 0.5A)Conectați un dispozitiv cu port USB pentru a reda fișierele audio de pe dispozitivul cu port USB prin sistemul Soundbar.
3	DIGITAL AUDIO IN (OPTICAL)Conectați ieșirea (optică) digitală a unui dispozitiv extern.
4	HDMI (ARC)Conectați la mufa HDMI (ARC) de pe un televizor.

• Atunci când deconectați cablul de alimentare al adaptorului electric c.a./c.c. din priza de perete, trageți de stecăr. Nu trageți de cablu.
• Nu conectați această unitate sau alte componente la o priză c.a. până la finalizarea conexiunilor dintre componente.

03 FOLOSIREA TELECOMENZII

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA)

Glisați capacul posterior în direcția săgeții până când iese complet. Introduceți 2 baterii AAA (1,5V), respectând polaritatea corectă. Glisați capacul posterior înapoi în poziție.

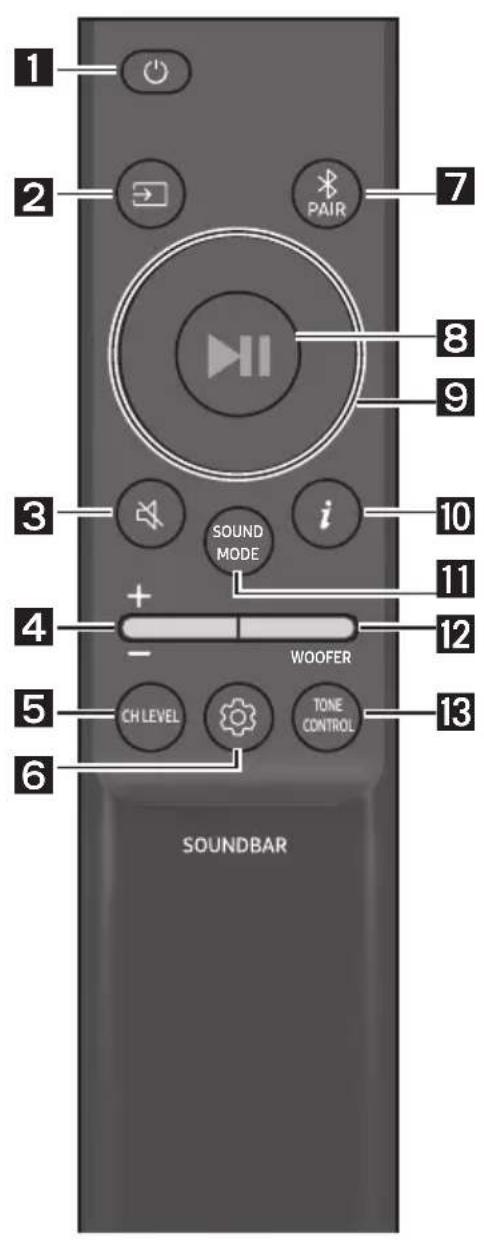

Cum se utilizează telecomanda

1 2 PAIR 7 8 9 3 i SOUND MODE 10 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1

Alimentare

Pornește și oprește sistemul Soundbar.

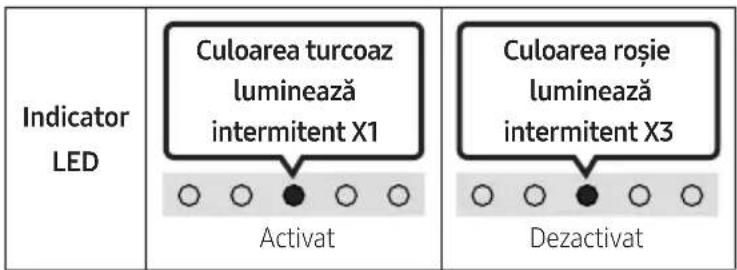

Indicator LED Culoarea turcoaz luminează intermitent X1 Activat Culoarea roșie luminează intermitent X3 Dezactivat

- Functia Auto Power Down

Unitatea se opreşte automat în următoarele situații:

- În modul „Digital Audio In“ sau „TV ARC“ /

„Bluetooth“ / „USB“ dacă nu există semnal audio timp de 20 minute.

2

→ (Sursă)

Apăsați pentru a selecta o sursă conectată la Soundbar.

3

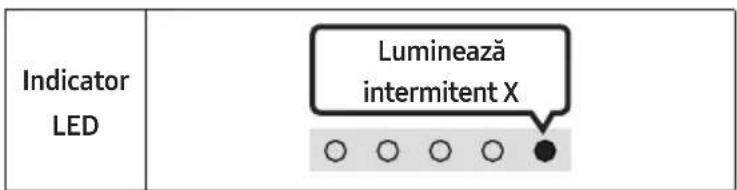

(Anularea sunetului)

Apăsați butonul (Anularea sunetului) pentru a dezactiva sunetul. Apăsați-l din nou pentru a-l reactiva.

Apăsați butonul în sus sau în jos pentru a regla volumul.

Indicator LED

Creştere volum

Reducere volum

CH LEVEL

Apăsând butonul, puteți regla volumul fiecărui difuzor.

- Dacă difuzoarele spate (comercializate separat) sunt conectate, este acceptată setarea „Rear Level”. Pentru reglarea volumului „Rear Level” între -6 și +6 utilizând butoanele Sus/Jos.

(Controlul sunetului)

Apăsând butonul, puteți seta funcția audio. Elementul dorit poate fi ajustat folosind butoanele Sus/Jos. De fiecare dată când se schimbă modul, LED-ul multicolor luminează intermitent în alb.

• Dacă semnalul video de pe televizor și semnalul audio de la sistemul Soundbar nu sunt sincronizate, selectați „Sync” în Controlul sunetului, iar apoi setați decalajul audio între 0 și 300 milisecunde cu ajutorul butoanelor Sus/Jos. (Opțiunea nu este disponibilă în modul „USB” sau „Bluetooth”).
• Optiunea „Sync” este disponibilă numai pentru anumite funcții.
• Functiile „Night mode“ și „Voice enhancement“ nu sunt acceptate în modul audio „DTS Virtual:X”.
  „Night mode" este optimizat pentru vizionarea în timpul nopții, având setările reglate pentru a reduce volumul, dar păstrând dialogul clar.
  „Voice enhancement" îmbunătățește audiția dialogurilor în filme și la televizor.

	EQ 7 benzi
	Apăsați și țineți apăsat butonul (Controlul sunetului) timp de frecvență. Se pot selecta 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz și 10 kHz prin folosirea butoanelor Stânga/Dreapta și fiecare se poate regla la o setare cuprinsă între -6 și +6 folosind butoanele Sus/Jos. (Asigurați-vă că ați setat în modul „Standard”).		Utilizați butoanele Stânga/Dreapta; fiecare poate fi ajustat pentru setări între -6 to+6.
	„150Hz”	„150Hz" → „300Hz" → „600Hz" → „1.2kHz" → „2.5kHz" → „5kHz" → „10kHz”

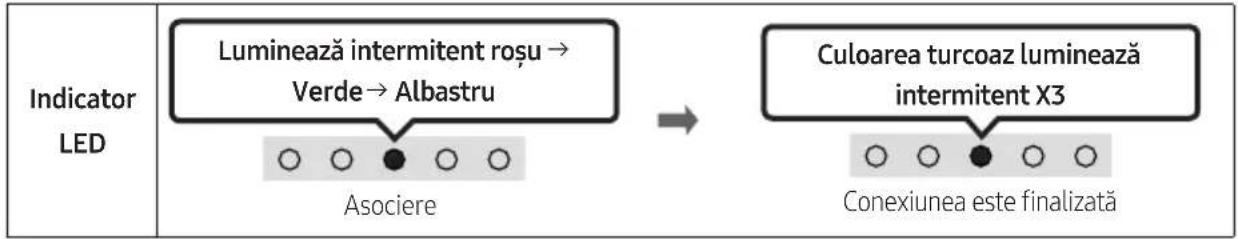

7	Bluetooth PAIRComutați sistemul Soundbar la modul de asociere Bluetooth.Când apăsați butonul, afișajul LED se modifică după cum este indicat mai jos.Până când se finalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând.
10	►II (Redare/Pauză)Puteți să redați sau să întrerupeți muzica apăsând butonul în modul „USB”.
11	Sus/Jos/Stânga/DreaptaApăsați Sus/Jos/Stânga/Dreapta pe buton pentru a selecta sau a seta funcții.RepetăPentru a folosi funcția Repetă în modul „USB”, apăsați butonul Sus.Omitere melodieApăsați butonul Dreapta pentru a selecta următoarea melodie. Apăsați butonul Stânga pentru a selecta melodia anterioară.ID SETApăsați și mențineți apăsat butonul Sus timp de 5 secunde pentru a finaliza ID SET (atunci când conectați dispozitivul la un subwoofer wireless sau la un difuzor spate wireless).
12	nformații)Atunci când este apăsat, sunt afișate informațiile pentru fiecare mod. (Consultați pagina 7.)

SOUND MODE

Apăsând butonul, puteți selecta modul audio dorit. De fiecare dată când se schimbă modul, LED-ul multicolor luminează intermitent în alb. (Modul audio poate fi diferit, în funcție de modelul televizorului.)

Sunet 3D captivant pentru orice continut.

- Standard

Redă sunetul original.

- Music

Oferă un sunet mai amplu și mai natural al conținutului muzical.

- Game

Oferă sunete stereoscopice care vă vor integra în mijlocul actiunii în timpul jocurilor.

- Adaptive Sound

Analizează conținutul în timp real și furnizează în mod automat un câmp acustic optim pe baza caracteristicilor conținutului.

- Bluetooth Power Activat/Dezactivat

Această caracteristică pornește automat Soundbarul când primește o cerere de conectare de la televizor sau de la un dispozitiv Bluetooth conectat anterior. Setarea este activată în mod implicit.

- Tineți apăsat butonul SOUND MODE timp de cel puțin 5 secunde pentru a dezactiva funcția de Bluetooth Power.

• DRC (Dynamic Range Control) Activat/Dezactivat

Vă permite să aplicați controlul intervalului dinamic pieselor Dolby Digital. Având dispozitivul Soundbar închis, mențineți apăsat butonul SOUND MODE timp de peste 5 secunde pentru a activa sau dezactiva funcția DRC (Dynamic Range Control (Controlul intervalului dinamic)). Când funcția DRC este pornită, sunetul puternic este redus. (Sunetul poate fi distorsionat.)

Butonul SOUND MODE	Indicator LED
	Activat (implicit)	Dezactivat
DRC Activat/Dezactivat	Comutare Activat → Dezactivat

12	NIVEL WOOFER (BAS)
	Atunci când este conectat subwooferul, apăsați butonul în sus sau în jos pentru a regla nivelul wooferului la -12 sau de la -6 la +6. Atunci când este deconectat subwooferul, apăsați butonul în sus sau în jos pentru a regla nivelul basului de la -6 la +6. Pentru a seta nivelul volumului wooferului (basului) la 0 (Implicit), apăsați butonul (dacă dispozitivul Soundbar este conectat la subwoofer wireless (vândut separat)).
13	TONE CONTROLApăsând butonul, puteți regla volumul sunetelor înalte sau joase. Elementul dorit poate fi ajustat folosind butoanele Sus/Jos. (Această caracteristică este disponibilă pentru toate modurile de sunet, cu excepția modului „Standard“.)
	IndicatorLED	Luminează înintermitent în alb X1○ ○ ● ○ ○
		„Treble” → „Bass”

Folosirea butoanelor ascunse (butoane cu mai multe funcții)

Buton ascuns		Pagină de referință
Buton telecomandă Functie
WOOFER (Sus) Telecomandă TV Activată/Dezactivată Pagina 15
Stânga	Conectarea automată a televizoruluiActivată/Dezactivată	Pagina 22
Sus ID SET Pagina 11
(HOYA) (Controlul sunetului)	EQ 7 benzi Pagina 11
SOUND MODE	DRC Activat/Dezactivat Pagina 12
	Bluetooth Power Activat/Dezactivat Pagina 12
*PAIR	Conexiune multiplă BluetoothActivat/Dezactivat	Pagina 29

Specificatiile de ieşire pentru diferite moduri de efecte de sunet

• Kitul wireless de difuzoare spate Samsung și subwooferul pot fi achiziționate separat. Pentru achiziționarea unui kit sau a unui subwoofer, contactați vânzătorul de la care ați achiziționat sistemul Soundbar.

Reglarea volumului sistemului Soundbar cu o telecomandă TV

Reglarea volumului sistemului Soundbar cu ajutorul telecomenzii televizorului.

• Această funcție poate fi utilizată doar cu telecomenzi IR. Telecomenzile cu Bluetooth (telecomenzi care necesită asociere) nu sunt acceptate.
• Setați boxele televizorului la Difuzor extern pentru utilizarea acestei funcții.
• Producători care acceptă această funcție: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Telecomandă TV activată/dezactivată

1. Opriti sistemul Soundbar.
2. Apăsați și țineți apăsat pe butonul WOOFER timp de 5 secunde.

De fiecare dată când apăsați butonul WOOFER în sus și îl țineți apăsat timp de 5 secunde, modul va comuta în secvența: „Off-TV Remote” (Modul implicit), „Samsung-TV Remote”, „All-TV Remote”.

Statusul indicatorului LED se modifică la fiecare schimbare a modului, după cum se arată mai jos.

Buton telecomandă Indicator LED Stare
		„Off-TV Remote”(Mod implicit)	Dezactivați telecomanda televizorului.
		„Samsung-TV Remote”	Activați telecomanda IR a unui televizor Samsung.
		„All-TV Remote”	Activați telecomanda IR a unui televizor tert.

04 CONECTAREA SISTEMULUI SOUNDBAR

Conectarea la energie electrică

Utilizați componentele de alimentare pentru conectarea unității Soundbar la o sursă de alimentare, în ordinea următoare:

- Pentru informații suplimentare despre puterea necesară și consum, consultați eticheta atașată produsului. (Etichetă: Partea inferioară a unității principale Soundbar)

1. Mai întâi conectați cablul de alimentare la adaptorul de c.a./c.c. Conectati adaptorul de c.a./c.c. (cu cablul de alimentare) la sistemul Soundbar.

2. Conectati cablul de alimentare la o priză de perete.

NOTE

• Dacă deconectați și reconectați cablul de alimentare când produsul este pornit, sistemul Soundbar se activează automat.
• Asigurați-vă că așezați adaptorul de c.a./c.c. pe o suprafață plată, pe masă sau pe podea. Dacă plasați adaptorul de c.a./c.c. astfel încât să atârne cu fața intrării de c.a. a cablului în sus, există riscul ca în adaptor să pătrundă apă sau alte substante străine care pot deteriora adaptorul.

Conectarea kitului wireless spate Samsung și a subwooferului la dispozitivul Soundbar

Experimentați un sunet surround wireless de calitate conectând kitul de difuzoare wireless spate Samsung (SWA-9100S, vândut separat) și sobwooferul wireless Samsung (SWA-W510, vândut separat) la dispozitivul Soundbar.

Pentru informații detaliate despre conexiuni, consultați manualul Kitul de difuzoare wireless spate și subwoofer wireless Samsung.

05 UTILIZAREA UNEI CONEXIUNI CU FIR LA TELEVIZOR

Metoda 1. Conectarea cu HDMI

ATENTIE

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.
• Pentru a conecta cablul HDMI între televizor și Soundbar, asigurați-vă că ați conectat terminalele marcate ARC. În caz contrar, este posibil ca sunetul televizorului să nu fie redat.
• Cablul recomandat este High Speed HDMI Cable with Ethernet.

Conectarea televizorului care acceptă HDMI ARC (Audio Return Channel)

Conectați-vă la portul HDMI IN (ARC) sau (eARC) al televizorului. TV HDMI IN (ARC) Cablu HDMI Partea superioară a sistemului Soundbar Conectați-vă la portul HDMI (ARC) de pe unitatea principală Soundbar. HDMI (ARC) Partea inferioară a sistemului Soundbar Indicator LED Alb Activat → Dezactivat „TV ARC“

1. Cu sistemul Soundbar și televizorul oprite, conectați cablul HDMI, după cum este indicat în figură.
2. Porniți sistemul Soundbar și televizorul.

3. Sunetul televizorului este redat prin Soundbar.

4. Când sunetul televizorului nu este redat, apăsați panoul din partea de sus a dispozitivului Soundbar sau pe ➞ (Sursă) de pe telecomandă pentru a selecta modul „Digital Audio In”.

5. Dacă sunetul nu este redat, verificați din nou conexiunea cablului HDMI.
6. Utilizați butoanele de volum de pe telecomanda televizorului pentru a controla volumul sistemului Soundbar.

NOTE

• Când conectați un televizor care acceptă HDMI ARC (Audio Return Channel) la Soundbar cu un cablu HDMI, puteți transmite datele digitale video și audio fără a conecta un cablu optic separat.
• Vă recomandăm să folosiți un cablu HDMI fără ferită (coreless), dacă se poate. Dacă folosiți un cablu HDMI cu ferită (cored), folosiți unul al cărui diametru este mai mic de 14 mm.
• Această funcție nu este disponibilă în cazul în care cablul HDMI nu suportă ARC.
• Când semnalul audio dintr-o difuzare este codat cu Dolby Digital și „Format ieșire audio digitală” de pe televizorul dvs. este setat la PCM, vă recomandăm să schimbați setarea la Dolby Digital. După ce modificați setarea televizorul dvs., veți avea o calitate mai bună a sunetului. (Meniul televizorului poate folosi cuvinte diferite pentru Dolby Digital și PCM în funcție de producător.)

Metoda 2. Conectarea cu un cablu optic

Lista de verificare înainte de conectare

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.
• Când utilizati un cablu optic și terminalele au capacele puse, asigurati-vă că ați scos capacele.

1. Cu televizorul și sistemul Soundbar oprite, conectați portul DIGITAL AUDIO IN (OPTICAL) de pe Soundbar și portul de ieșire OPTICAL de pe televizor cu cablul optic (nefurnizat), după cum este indicat în figură.
2. Porniți sistemul Soundbar și televizorul.
3. Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați modul „Digital Audio In”.
4. Sunetul televizorului este redat prin Soundbar.

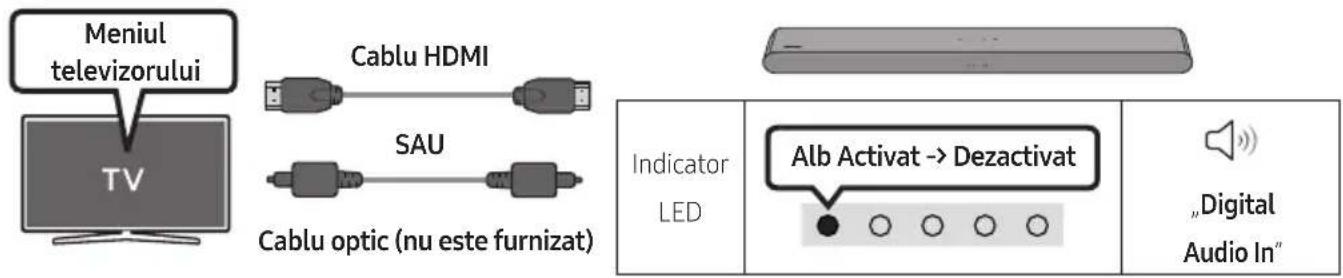

Utilizarea funcției Q-Symphony

Pentru Q-Symphony, sistemul Soundbar se sincronizează cu un televizor Samsung pentru a reda sunet prin cele două dispositive pentru un efect surround optim. Când este conectat dispositivul Soundbar, apare meniul „TV+Soundbar” sub meniul leşire sunet al televizorului. Selectați meniul corespunzător.

Meniul televizorului TV Cablu HDMI SAU Cablu optic (nu este furnizat) Indicator LED Alb Activat -> Dezactivat „Digital Audio In“

- Exemplu de meniu al televizorului: TV + [AV] Soundbar Numele de serie (HDMI)

OBSERVATII

• Poate funcționa conform codecului acceptat de televizor.
• Această funcție este acceptată doar când este conectat cablul HDMI sau cablul optic (nu este furnizat).
• Mesajul afişat poate fi diferit în funcție de modelul televizorului.
• Această funcție este disponibilă pentru unele modele de televizoare Samsung și dispozitive Soundbar.

06 UTILIZAREA UNEI CONEXIUNI FĂRĂ FIR LA TELEVIZOR

Conectarea prin Bluetooth

Când un televizor Samsung este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.

• Poate fi conectat un singur televizor Samsung.
• Poate fi conectat un televizor Samsung care acceptă Bluetooth. Verificați specificațiile televizorului dvs.

1. Apăsați butonul ✝ PAIR de pe telecomanda dispozitivului Soundbar sau apăsați butonul (Sursă) de pe panoul superior al dispozitivului Soundbar pentru a intra în modul „Bluetooth”.

Asociere prin Bluetooth Indicator LED
SAUModul „Bluetooth”	Asociere
	Până când se finalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând.
		„Ready to connect via Bluetooth.”

1. Selectați modul Bluetooth de pe televizorul Samsung. (De exemplu, Start (☐) → Meniu → Setări (☒) → Toate setările (☒) → Sunet → Ieșire sunet → Listă de difuzoare Bluetooth → [AV] Soundbar S5B-Series (Bluetooth))
2. Selectați „[AV] Soundbar S5B-Series” din lista care apare pe ecranul televizorului. Un sistem Soundbar disponibil este indicat cu „Necesită asociere” sau „Asociat” în lista de dispositive Bluetooth a televizorului. Pentru a conecta televizorul Samsung la sistemul Soundbar, selectați mesajul și apoi stabiliti o conexiune.
3. Acum puteți auzi sunetul televizorului Samsung prin Soundbar. • Dacă există un jurnal de conectare între sistemul Soundbar și televizorul Samsung, sistemul Soundbar este conectat automat prin schimbarea modului la „Bluetooth”.

În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un sistem Soundbar (de exemplu, [AV] Soundbar S5B-Series) în lista de difuzoare a televizorului Samsung, ștergeți-l.
• Apoi repetați pașii de la 1 la 3.

Deconectarea sistemului Soundbar de la televizorul Samsung

Apăsați butonul ➞ (Sursă) de pe panoul superior sau de pe telecomandă pentru a selecta un alt mod, în afară de „Bluetooth”.

- Deconectarea durează câteva momente, deoarece televizorul Samsung trebuie să primească un răspuns de la Soundbar.

(Timpul necesar poate fi diferit, în funcție de modelul televizorului Samsung.)

Conectarea automată a televizorului activată/dezactivată

Pentru anularea conexiunii Bluetooth dintre unitatea Soundbar și TV, apăsați butonul Stânga de pe telecomandă timp de 5 secunde, unitatea Soundbar fiind setată pe „Bluetooth Ready”.

Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.
• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceti <0000>.
• Sistemul Soundbar se opreşte automat după 20 minute în starea Pregătit.
• Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații:

– Dacă există un câmp electric puternic în jurul sistemului Soundbar.
– Dacă mai multe dispositive Bluetooth sunt associate simultan cu sistemul Soundbar.

- Dacă un dispositiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.

- Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.

07 CONECTAREA LA UN DISPOZITIV EXTERN

Conectarea cu un cablu optic

Indicator LED Alb Activat -> Dezactivat „Digital Audio In“

1. Cu dispozitivul extern și sistemul Soundbar oprite, conectați portul DIGITAL AUDIO IN (OPTICAL) de pe Soundbar și portul de ieșire OPTICAL de pe dispozitivul extern cu ajutorul cablului optic (nefurnizat), după cum este indicat în figură.
2. Porniți sistemul Soundbar și dispozitivul extern.
3. Selectați modul „Digital Audio In” apăsând butonul ➞ (Sursă) de pe panoul superior sau de pe telecomandă.
4. Sunetul dispozitivului extern este redat prin Soundbar.

08 CONECTAREA UNUI DISPOZITIV DE STOCARE USB

Puteți asculta fișierele audio de pe dispozitivele de stocare conectate la sistemul Soundbar.

USB (5V 0.5A) Cable adaptor de la micro USB la USB (nefurnizat)

Indicator LED Alb Activat -> Dezactivat „USB“

1. Conectați dispozitivul Soundbar la unitatea USB prin intermediul cablului adaptor USB de mai sus.

- Cablul adaptor micro USB la USB se vinde separat. Pentru achiziționare, contactați Centrul de service Samsung sau Centrul Samsung pentru asistență clienti.

1. Apăsați butonul ➕ (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați modul „USB”.

2. Ascultati fişierele audio de pe dispositivele de stocare conectate la sistemul Soundbar.

- Sistemul Soundbar se închide automat (Auto Power Down) dacă niciun dispozitiv cu port USB nu a fost conectat de mai bine de 20 minute.

Listă de compatibilitate

Extensie Codec Rată	de eşantionare Rată de biti
*.mp3 MPEG 1 Layer2	16 kHz ~ 48 kHz intre 80 și 320 kbps
	MPEG 1 Layer3 16 kHz ~ 48 kHz intre 80 și 320 kbps
	MPEG 2 Layer3 16 kHz ~ 48 kHz intre 80 și 320 kbps
	MPEG 2.5 Layer3 16 kHz ~ 48 kHz intre 80 și 320 kbps
*.wma	Wave_Format_MSAudio1	16 kHz ~ 48 kHz	intre 56 și 128 kbps
	Wave_Format_MSAudio2 16 kHz ~ 48 kHz intre 56 și 128 kbps
*.aac AAC 16 kHz ~ 96	kHz intre 48 și 320 kbps
	AAC-LC	16 kHz ~ 96 kHz	intre 128 și 192 kbps5.1 canale 320 kbps
	HE-AAC	24 kHz ~ 96 kHz	intre 48 și 64 kbps5.1 canale 160 kbps
*.wav	-	16 kHz ~ 48 kHz	până la 3000 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	intre 162 și 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	intre 1024 și 9216 kbps
*.ogg	OGG 1.1.0	16 kHz ~ 48 kHz	intre 50 și 500 kbps

• Dacă există prea multe foldere (aproximativ 200) și fișiere (aproximativ 2.000) stocate pe dispozitivul USB, accesarea și redarea fișierelor prin dispozitivul Soundbar poate dura mai mult.
• Sistemul Soundbar acceptă doar dispositive USB cu sisteme de fișiere FAT16 (\~2GB), FAT32 (\~2TB) sau NTFS (\~2TB).

09 CONECTAREA UNUI DISPOZITIV EXTERN

Conectarea prin Bluetooth

Când un dispozitiv mobil este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.

- Când conectați un dispozitiv Bluetooth asociat cu sistemul Soundbar oprit, acesta pornește automat.

Dispozitiv mobil

Prima conectare

• Când vă conectați la un dispozitiv Bluetooth nou, asigurați-vă că dispozitivul se află într-o rază de 1 metru.
• Apăsați butonul ✝ PAIR de pe telecomanda dispozitivului Soundbar sau apăsați butonul (Sursă) de pe panoul superior al dispozitivului Soundbar pentru a intra în modul „Bluetooth”.

Asociere prin Bluetooth Indicator LED
SAU Modul „Bluetooth"	Luminează intermitent roșu → Verde → Albastru Asociere Culoarea turcoaz luminează intermitent X3 Conexiunea este finalizată Până când se finalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând.
	„Ready to connect via Bluetooth.”

1. Pe dispozitivul dvs., selectați „[AV] Samsung Soundbar S5B-Series” din lista care apare.
2. Redați fișierele muzicale de pe dispozitivul conectat prin Bluetooth prin intermediul sistemului Soundbar.

În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un sistem Soundbar (de exemplu, „[AV] Samsung Soundbar S5B-Series“) în lista de difuzoare a dispozitivului Mobil, ștergeți-l.
• Repetați paşii 1 și 2.

Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.
• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceti <0000>.
• Sistemul Soundbar se opreşte automat după 20 minute în starea Pregătit.
• Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații:

– Dacă există un câmp electric puternic în jurul sistemului Soundbar.
– Dacă mai multe dispositive Bluetooth sunt associate simultan cu sistemul Soundbar.

- Dacă un dispositiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.

• Dispositivele electronice pot provoca interferente radio. Dispositivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispositivele LAN wireless etc.
• Sistemul Soundbar acceptă datele SBC (44,1 kHz, 48 kHz).
• Conectați numai la un dispozitiv Bluetooth care acceptă funcția A2DP (AV).
• Nu puteți conecta sistemul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Mâini libere).
• La conectarea sistemului Soundbar la un dispozitiv Bluetooth, plasați-le cât mai aproape unul de celălalt.
• Cu cât sistemul Soundbar și dispozitivul Bluetooth sunt mai departe unul de altul, cu atât mai slabă va deveni calitatea sunetului. Conexiunea Bluetooth se poate întrerupe atunci când dispozitivele nu se află în aria de acoperire.
• Este posibil să observați o funcționare defectuoasă a conexiunii Bluetooth în zonele cu recepție slabă.

• Este posibil ca un dispozitiv Bluetooth să funcționeze distorsionat sau incorect în următoarele condiții:

• Atunci când corpul se află în contact cu un emițător-receptor de semnal de pe dispozitivul Bluetooth sau de pe sistemul Soundbar.

• În colțuri sau atunci când există un obstacol în apropiere, cum ar fi un perete sau un perete despărțitor, unde se pot produce fluctuații de alimentare.
• Atunci când este expus la interferențe radio de alte produse care funcționează pe aceeași gamă de frecvențe, cum ar fi echipamentele medicale, cuptoarele cu microunde și dispozitivele LAN wireless.
• Obstacolele precum uşile și pereții pot avea impact asupra calității sunetelor chiar și atunci când dispozitivele se află în raza de acoperire.

- Rețineți că sistemul dvs. Soundbar nu poate fi asociat cu alte dispositive Bluetooth atunci când folosește opțiunea Bluetooth.

- Acest dispozitiv wireless poate cauza o interferență electrică în timpul funcționării.

Bluetooth Power Activat/Dezactivat

Dacă un dispozitiv Bluetooth asociat anterior încearcă să se asocieze cu sistemul Soundbar când funcția Bluetooth Power pornită este activată și sistemul Soundbar este pornit, sistemul Soundbar pornește automat.

1. Tineți apăsat butonul SOUND MODE mai mult de 5 secunde pe telecomandă când sistemul Soundbar este pornit.
2. Indicatorul LED multicolor de pe Soundbar luminează intermitent în culoarea „Cyan”.

Butonul SOUND MODE	Indicator LED
	Activat (implicit)	Dezactivat
Bluetooth Power Activat/Dezactivat	Comutare Activat → Dezactivat

Deconectarea dispozitivului Bluetooth de la un sistem Soundbar

Puteți deconecta dispozitivul Bluetooth de la sistemul Soundbar. Pentru instrucțiuni, consultați manualul de utilizare al dispozitivului Bluetooth.

• Sistemul Soundbar va fi deconectat.
• Dacă Soundbar-ul este deconectat de la dispozitivul Bluetooth, indicatorul LED multicolor de pe Soundbar se aprinde intermitent „Roșu” de trei ori.

Deconectarea unității Soundbar de la dispozitivul Bluetooth

Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă pentru a selecta un alt mod, în afară de „Bluetooth”.

- Dispozitivul Bluetooth conectat va aștepta o anumită perioadă de timp pentru un răspuns de la sistemul Soundbar înainte de a întrerupe conexiunea. (Durata de deconectare poate varia, în funcție de dispozitivul Bluetooth)

Conexiunea Bluetooth multiplă

Sistemul Soundbar poate fi conectat la 2 dispositive Bluetooth în același timp.

Conectarea automată a televizorului activată/dezactivată

1. Tineți apăsat butonul ✝ PAIR de pe telecomandă timp de peste 5 secunde în timp ce dispozitivul Soundbar este oprit.
2. Indicatorul LED multicolor de pe Soundbar luminează intermitent în culoarea „Cyan”.

Butonul Asociere Bluetooth Indicator LED
Când sunteti în modul Stare de veghe	Conexiune multiplă pornită (implicit)	Conexiune multiplă oprită

1. Conectați sistemul Soundbar la maxim două dispositive Bluetooth. (Consultați pagina 26)
2. Redați muzică de pe unul dintre dispozitivele Bluetooth conectate în timp ce sunt conectate ambele dispozitive.
3. Dacă se redă muzică de pe dispozitivul Bluetooth „B” în timp ce se redă de pe dispozitivul „A”, muzica începe să fie redată pe dispozitivul „B”, iar redarea de pe dispozitivul „A” este oprită/întreruptă automat.
4. În versiunile anterioare AVRCP V1.4, timpul de comutare a dispozitivului care redă muzică poate fi decalat.

Asociere multiplă prin Bluetooth

Asocierea mai multor dispositive la sistemul Soundbar

1. Porniti sistemul Soundbar.
2. Doar când sunteți în modul „Bluetooth”, mențineți apăsat butonul (Sursă) din partea de sus a dispozitivului Soundbar timp de peste 5 secunde pentru ca dispozitivul Soundbar să treacă în modul „Bluetooth Pairing”, apoi, din partea laterală a dispozitivului Bluetooth, activați funcția Bluetooth și selectați Soundbar din lista de dispositive disponibile, iar dispozitivul Soundbar va fi conectat automat la dispozitivul Bluetooth.
3. Un al doilea dispozitiv Bluetooth poate fi asociat și conectat la sistemul Soundbar utilizând aceeași metodă. Dacă încercați să conectați un al 3-lea dispozitiv, un dispozitiv conectat care nu redă audio va pierde conexiunea Bluetooth, dar tot va fi asociat cu sistemul Soundbar.
4. Utilizând aceeași metodă, puteți asocia până la 8 dispositive Bluetooth, însă doar ultimele 2 vor rămâne conectate la sistemul Soundbar în același timp.

OBSERVATII

- Conectați dispozitivul Soundbar la maxim două dispositive Bluetooth.

- Redați muzică de pe unul dintre dispozitivele Bluetooth conectate în timp ce sunt conectate ambele dispozitive.

- Dacă se redă muzică de pe dispozitivul Bluetooth „B” în timp ce se redă de pe dispozitivul „A”, muzica începe să fie redată pe dispozitivul „B”, iar redarea de pe dispozitivul „A” este oprită/întreruptă automat.

- În versiunile anterioare AVRCP V1.4, timpul de comutare a dispozitivului care redă muzică poate fi decalat.

- Dispozitivul poate fi comutat printr-o notificare sau o alarmă pe unele dispositive.

- Unele dispositive nu acceptă conexiunea multiplă Bluetooth.

- Modul „Bluetooth Pairing“ se opreşte când nu este asociat niciun dispozitiv în decurs de 3 minute.

- În anumite aplicații, comutarea dispozitivelor poate dura aproximativ 7 secunde.

- Dacă încercați să conectați un al 3-lea dispozitiv Bluetooth, va fi deconectat dispozitivul A sau B. (Un dispozitiv care nu redă muzică în momentul respectiv va fi deconectat.)

- Doar 1 televizor Samsung sau 2 dispositive Bluetooth pot fi conectate la dispositivul Soundbar în același timp.

- Dispozitivul Soundbar va fi deconectat de la dispozitivele Bluetooth atunci când primește o solicitare de conectare de la un televizor Samsung

Utilizarea funcției Tap Sound

Atingeți sistemul Soundbar de dispozitivul mobil pentru a reda conținut audio de pe dispozitivul mobil prin Soundbar.

• Este posibil ca această funcție să nu fie acceptată, în funcție de dispozitivul mobil.
• Această funcție este compatibilă cu dispositive mobile Samsung cu Android 8.1 sau o versiune ulterioară.

1. Porniți funcția Tap Sound pe dispozitivul dvs. mobil.
2. Pentru detalii despre cum poate fi pornită funcția, consultați „Activati funcția Tap Sound” mai jos.
3. Atingeți sistemul Soundbar cu dispozitivul mobil. Selectați „Porniți acum” din fereastra de mesaj afișată. O conexiune este stabilită între dispozitivul mobil și sistemul Soundbar prin intermediul Bluetooth.

4. Redați continut audio de pe dispozitivul mobil prin Soundbar.

5. Această funcție conectează un dispozitiv mobil la Soundbar prin intermediul Bluetooth, prin detectarea vibrației care apare când dispozitivul atinge sistemul Soundbar.

6. Asigurați-vă că dispozitivul mobil nu atinge un colț ascuțit al sistemului Soundbar. Sistemul Soundbar sau dispozitivul mobil poate fi zgâriat sau deteriorat.
7. Vă recomandăm să protejați dispozitivul mobil cu o carcasă. Atingeți ușor suprafața extinsă din partea superioară a sistemului Soundbar, fără a folosi forță excesivă.
8. Pentru a utiliza această funcție, actualizați aplicația SmartThings la cea mai recentă versiune. Este posibil ca funcția să nu fie acceptată, în funcție de versiunea aplicației.

Activati functia Tap Sound

Utilizați aplicația SmartThings pentru a porni funcția Tap View, Tap Sound.

1. Pe dispozitivul mobil, rulați aplicația SmartThings.
2. Selectați (≡→_) în ecranul aplicației SmartThings afişat pe dispozitivul mobil.
3. Setați „Tap View, Tap Sound” la Pornit pentru a permite funcției să funcționeze când un dispozitiv mobil este apropiat de Soundbar.

OBSERVATII

• Când dispozitivul mobil este în modul de economisire a energiei, funcția Tap Sound nu funcționează.
• Functia Tap Sound ar putea să nu funcționeze dacă există dispositive în apropiere de sistemul Soundbar care cauzează interferențe radio, precum alte dispositive electrice. Asigurați-vă că dispositivele care pot cauza interferențe radio sunt plasate la o distanță suficientă de sistemul Soundbar.

10 MONTAREA SUPORTULUI DE PERETE

Precauții pentru instalare

• Montați numai pe un perete vertical.
• Evitați montarea într-un loc expus la umiditate sau temperaturi ridicate.
• Verificați rezistența peretelui și dacă acesta este suficient de rezistent pentru a susține greutatea produsului. În caz contrar, ranforsați-l sau montați sistemul pe un alt perete.
• Achiziționați și utilizați șuruburi și dibluri adecvate pentru peretele pe care montați sistemul (gips-carton, metal, lemn, etc.). Dacă este posibil, fixați șuruburile de montare în grinzi.
• Achiziționați șuruburi pentru montajul pe perete în conformitate cu tipul și grosimea peretelui pe care doriți să montați sistemul Soundbar.

- Diametru: M5

– Lungime: 35 mm sau mai lung, recomandat.

• Conectați cablurile de la unitate la dispozitivele externe înainte de a monta sistemul Soundbar pe perete.
• Asigurați-vă că unitatea este oprită și deconectată de la sursa de alimentare înainte de montare. În caz contrar, există risc de electrocutare.

Componente pentru montarea pe perete

Ghid pentru suportul de perete

Şurub suport Şurub

Suport de fixare pe perete

1. Plasati Ghidaj de montare pe perete pe suprafața peretelui.

2. Ghid pentru suportul de perete trebuie să fie în poziție orizontală perfectă.

3. Dacă montați televizorul pe perete, instalați unitatea Soundbar la cel puțin 5 cm sub televizor.

TV 5cm sau mai mult

1. Aliniați Linia centrală a Ghid pentru suportul de perete cu centrul televizorului (dacă montați unitatea Soundbar sub televizor), apoi fixați Ghidaj de montare pe perete pe perete utilizând bandă adezivă.

- Dacă nu montați sub un televizor, plasați Linie centrală în centrul zonei de instalare.

Linie centrală

1. Folosiți un creion pentru a marca pozițiile găurilor și înlăturați Ghid pentru suportul de perete.

1. Utilizând un burghiu de dimensiune corespunzătoare, realizați o gaură în perete în dreptul fiecărui marcaj.

- Dacă marcajele nu corespund cu pozițiile bolțurilor, asigurați-vă că introduceți ancorele corespunzătoare în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore, asigurați-vă că găurile pe care le realizați sunt suficient de mari pentru ancorele utilizate.

1. Împingeți un şurub (nu este furnizat) prin fiecare Şurub suport, apoi înşurubați bine fiecare şurub în câte o gaură pentru şurubul de susținere.

(Nu este furnizat)

1. Instalați cele 2 Suport de fixare pe perete în orientarea corectă în partea de jos a sistemului Soundbar, folosind 2 Šuruburi.

- Când asamblati, asigurați-vă că piesele de susținere ale Suporturilor pentru perete se află în spatele părții din spate a sistemului Soundbar.

Spatele sistemului Soundbar Capătul din dreapta al sistemului Soundbar

1. Instalați sistemul Soundbar cu Suporturilor pentru perete suspendând Suporturilor pentru perete de Șuruburi de suport pe perete.

1. Glisați sistemul Soundbar în jos așa cum se arată mai jos pentru ca Suport de fixare pe perete să se sprijine bine pe Șurub suport.

- Introduceți Șurub suport în partea mai lată (inferioară) a Suport de fixare pe perete, și apoi glisați Suport de fixare pe perete în jos pentru ca Suport de fixare pe perete să se sprijine bine pe Șurub suport.

3 cm sau mai mult

Instalați centrul sistemului Soundbar aliniat cu centrul televizorului, după cum este ilustrat în imagine.

Aşezati sistemul Soundbar la o distanță de cel puțin 3 cm de televizor.

OBSERVATII

• Asigurați-vă că sistemul este amplasat pe o suprafață plană și solidă.
• Un spațiu insuficient față de televizor poate cauza probleme de natură acustică.

12 ACTUALIZARE SOFTWARE

Important: după upgrade, păstrați setările inițiale.

USB (5V 0.5A) Cable adaptor de la micro USB la USB (nefurnizat)

1. Conectați o unitate de memorie USB la portul USB de pe computer.
   Important: asigurați-vă că pe unitatea de memorie USB nu există fișiere audio. Din această cauză, actualizarea firmware-ului poate să nu reușească.
2. Accesați (samsung.com) → Selectați Introducere număr model și introduceți numărul modelului dispozitivului Soundbar. Selectați Manualele și descărcări și descărcați cel mai recent fișier software.
3. Salvați software-ul descărcat pe o unitate de memorie USB și selectați „Extragere aici” pentru a dearhiva fișierul.

4. Porniți dispozitivul Soundbar și conectați unitatea de memorie USB care conține actualizarea software la portul de intrare al unui cablu adaptor micro USB. Conectați cablul de alimentare la portul USB al dispozitivului Soundbar.

5. Conectați unitatea USB la Soundbar și comutați la sursa USB; software-ul se va actualiza automat, iar actualizarea se va finaliza în decurs de 2 minute. În timpul procesului de actualizare, cele 5 LED-uri încep să se aprindă intermitent în buclă, apoi toate cele 5 LED-uri se vor aprinde în culoarea albă, după care cele 5 LED-uri se vor aprinde intermitent în buclă din nou. La finalul actualizării, indicatorul cian se aprinde intermitent de 3 ori, iar dispozitivul Soundbar repornește automat.

- Acest produs are o funcție DUAL BOOT. Dacă firmware-ul nu se actualizează, puteți actualiza firmware-ul din nou.

Dacă nu este afișată secventa de iluminare intermitentă a LED-ului

1. Opriți sistemul Soundbar, deconectați și reconectați dispozitivul de stocare USB care conține fișierele de actualizare la portul USB al sistemului Soundbar.
2. Deconectați cablul de alimentare al sistemului Soundbar, reconectați-l, apoi porniți sistemul Soundbar.

OBSERVATII

• Este posibil ca actualizarea firmware-ului să nu funcționeze corect dacă fișierele audio acceptate de sistemul Soundbar sunt stocate pe dispozitivul de stocare USB.
• Nu conectați alimentarea sau scoateți dispozitivul USB în timp ce se aplică actualizările. Unitatea principală se oprește automat după încheierea actualizării firmware-ului.
• După upgrade, păstrați setările inițiale. (inclusiv cele pentru volum, câmp acustic etc.)
• La finalul actualizării firmware-ului, dispozitivul Soundbar se oprește automat, apoi pornește interfața vocală. Dacă actualizarea software nu reușește, verificați dacă stickul USB este defect.
• Utilizatorii de sisteme Mac OS trebuie să utilizeze MS-DOS (FAT) ca format USB.
• Este posibil ca actualizarea prin USB să nu fie disponibilă, în funcție de producătorul dispozitivului de stocare.

Resetare

5 Sec - +

Cu sistemul Soundbar pornit, apăsați butoanele

- + (Volum) de pe dispozitiv în același timp, pentru cel puțin 5 secunde. Afisajul LED se modifică după cum este indicat mai jos, apoi dispozitivul Soundbar este resetat.

Indicator LED Albul se mișcă de la stânga la dreapta și de la dreapta la stânga „Start the factory reset.“ Culoarea turcoaz luminează intermitent X3 „The factory reset is complete.“

ATENTIE

- Toate setările dispozitivului Soundbar sunt resetate. Asigurați-vă că efectuați această procedură numai atunci când este necesară resetarea.

13 DEPANARE

Înainte de a solicita asistență, verificați următoarele.

Dispozitivul Soundbar nu pornește.

→ Verificați dacă cablul de alimentare al sistemului Soundbar este corect introdus în priză.

Dispozitivul Soundbar nu funcționează corect.

→După ce scoateți cablul de alimentare, introduceti-l din nou.
→Opriti și reporniti dispozitivul extern și încercați din nou.
→Dacă nu primește semnal, sistemul Soundbar se oprește automat după o anumită perioadă de timp. Porniți alimentarea. (Consultați pagina 9.)

Telecomanda nu funcționează.

→Îndreptați telecomanda direct către dispozitivul Soundbar.
→Înlocuiti bateriile cu unele noi.

Dispozitivul Soundbar nu redă niciun sunet.

→Volumul de pe Soundbar este prea mic sau dezactivat. Reglați volumul.
→Când este conectat un dispozitiv extern (STB, dispozitiv Bluetooth, dispozitiv mobil etc.), reglați volumul dispozitivului extern.
→Pentru redarea sunetului televizorului, selectați sistemul Soundbar. (Televizor Samsung: Start ( → Meniu → Setări ( )
→ Toate setările (💡 → Sunet → leşire sunet → Selectare Soundbar)
→Conectarea cablului la sistemul Soundbar poate fi imperfectă. Scoateți cablul și conectați din nou.
→Scoateți cablul de alimentare în întregime, reconectați-l și porniți alimentarea.
→ Initializați produsul și reîncercați. (Consultați pagina 36.)

În cazul în care televizorul nu este conectat prin HDMI (ARC).

→Verificați dacă cablul HDMI este conectat corect la terminalul ARC. (Consultați pagina 17.)
→Probabil conexiunea nu este posibilă din cauza dispozitivului extern conectat (set-top box, consolă de jocuri etc.). Conectați direct sistemul Soundbar.
→Este posibil ca HDMI-CEC să nu fie activat pe televizor. Porniți CEC pe meniul televizorului. (Televizor Samsung: Start ( → Meniu → Setări ( → Toate setările ( ) → Conexiune → Manager dispositive externe → Anynet+ (HDMI-CEC) ACTIVAT)

Dispozitivul Soundbar nu se conectează prin Bluetooth.

→Când conectați un dispozitiv nou, comutați la Asociere prin Bluetooth pentru conectare.
(Apăsați butonul ✝ PAIR de pe telecomandă sau apăsați butonul ➞ (Sursă) de pe unitate timp de cel puțin 5 secunde.)
→Dacă sistemul Soundbar este conectat la un alt dispozitiv, mai întâi deconectați respectivul dispozitiv pentru a comuta pe un alt dispozitiv.
→Reconectați-l după ce eliminați lista de difuzoare Bluetooth de pe dispozitivul de conectat. (Televizor Samsung: Start ( → Meniu → Setări ( → Toate setările ( → Sunet → leșire sunet → Listă de difuzoare Bluetooth)
→Scoateți și reconectați stecărul, apoi reîncercați.
→ Initializați produsul și reîncercați. (Consultați pagina 36.)

Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth.

→Dacă dispozitivul conectat prin Bluetooth este mutat prea departe de dispozitivul Soundbar, sunetul se poate întrerupe. Mutați dispozitivul mai aproape de Soundbar.
→Dacă o parte a corpului dvs. intră în contact cu un emițător-receptor Bluetooth sau dacă produsul este instalat pe mobilier metallic, sunetul se poate întrerupe. Verificați mediul de montare și condițiile de utilizare.

Conexiunea multiplă Bluetooth nu funcționează.

→Când televizorul este conectat la dispozitivul Soundbar, conexiunea multiplă Bluetooth poate să nu funcționeze. Deconectați dispozitivul Soundbar de la televizor și încercați din nou.
→Verificați dacă setarea Conexiune multiplă Bluetooth este activată. (Consultați secțiunea „Dispozitivul Soundbar nu se conectează prin Bluetooth.”).
→Deconectați dispozitivul care redă sunet în prezent, asociați-l cu dispozitivul pe care doriți să-l conectați și conectați din nou dispozitivul anterior.
→Dacă sunetul nu se aude nici după conectarea corectă, consultați sectiunea „Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth.”

Dispozitivul Soundbar nu pornește automat deodată cu televizorul.

→Când opriți sistemul Soundbar în timp ce vă uitați la televizor, sincronizarea energiei cu televizorul este dezactivată. Mai întâi, opriți televizorul.

14 LICENSE

DOLBY AUDIO

* Acest produs nu este compatibil cu Dolby Atmos®.

dts.

Pentru a adresa întrebări și solicitări privind sursele deschise, contactați echipa Samsung Open Source (http://opensource.samsung.com)

16 NOTĂ IMPORTANTĂ DESPRE SERVICE

• Figurile și ilustrațiile din acest manual pentru utilizator au rol consultativ și pot diferi de aspectul efectiv al aparatului.
• Se poate percepe o taxă administrativă în următoarele situații:

(a) un inginer este chemat la solicitarea dvs. și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).

(b) duceți unitatea la un centru de reparații și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).

- Cuantumul acestei taxe administrative vă va fi comunicat înainte de efectuarea oricărei vizite la domiciliu sau la locul de muncă.

17 SPECIFICATII ŞI SUGESTII

Specificatii

Nume model HW-S50B
USB 5V/0,5A
Greutate 2,4 kg
Dimensiuni (L x Î x A)	670,0 x 62,3 x 105,0 mm
Interval temperatură de funcționare +5°C la +35°C
Interval umiditate de funcționare 10 % la 75 %
AMPLIFICATORPutere de ieșire nominală	(30W x 2) + (30W x 2) + 20W
Format de fișiere acceptateDTS, Dolby® Digital (DTS Virtual Surround este redat în format DTS.)	LPCM 2ch, Dolby AudioTM (compatibil Dolby® Digital), DTS, DTS Virtual:X
PUTEREA DE ALIMENTARE A DISPOZITIVULUI WIRELESS	Raportul de putere este de 9 dBm.

Consum total de energie electrică în standby (W) 0,5W
BluetoothMetodă de activare a portului	Țineți apăsat butonul SOUND MODE timp de cel puțin 5 secunde pentru a dezactiva funcția de Bluetooth Power.

OBSERVATII

• Samsung Electronics Co., Ltd își rezervă dreptul de a modifica specificațiile fără înștiințare.
• Greutatea și dimensiunile sunt aproximative.

Prin prezenta, Samsung declară că acest echipament radio respectă Directiva 2014/53/UE și cerințele legale relevante din Regatul Unit.

Textul complet al declarației de conformitate este disponibil la următoarea adresă de internet:

http://www.samsung.com. Accesați sectiunea Asistență și introduceti numele modelului.

Acest echipament poate să fie utilizat în toate țările din Uniunea Europeană și din Regatul Unit.

[Dispoziții privind eliminarea corectă a bateriilor acestui produs]

(Aplicabil în țări cu sisteme de colectare separate)

Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui produs nu trebuie eliminate împreună cu alte deșeuri menajere la sfârșitul ciclului lor de viață. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conține mercur, cadmiu sau plumb peste nivelurile de referință prevăzute în Directiva CE 2006/66.

În cazul în care bateriile nu sunt eliminate corespunzător, aceste substanțe pot fi dăunătoare pentru sănătatea omului sau pentru mediu.

În vederea protejării resurselor naturale și a promovării refolosirii materialelor, vă rugăm să separați bateriile de celelalte tipuri de deșeuri și să le reciclați prin intermediul sistemului gratuit de returnare a bateriilor la nivel local.

Cum se elimină corect acest produs

(Deşeuri de echipamente electrice și electronice)

(Aplicabil în țări cu sisteme de colectare separate)

Acest simbol de pe produs, accesorii și documentație indică faptul că produsul și accesoriiile sale electronice (încărcător, căști, cablu USB) nu trebuie eliminate împreună cu alte deșeuri menajere la finalul duratei lor de utilizare. Dat fiind că eliminarea necontrolată a deșeurilor poate dăuna mediului înconjurător sau sănătății umane, vă rugăm să separați aceste articole de alte tipuri de deșeuri și să le reciclați în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale.

Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autoritățile locale unde și cum pot să ducă aceste articole pentru a fi reciclate în mod ecologic.

Utilizatorii comerciali trebuie să-și contacteze furnizorul și să consulte termenii și condițiile din contractul de achiziție. Acest produs și accesoriiile sale electronice nu trebuie eliminate împreună cu alte deșeuri comerciale.

Pentru informații despre angajamentele Samsung privind mediul și despre obligațiile de reglementare specifice produsului, de ex. REACH, WEEE, Baterii, accesati: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

REGULAMENTUL (UE) 2019/1782 AL COMISIEI

Cerințe în materie de proiectare ecologică aplicabile surselor de alimentare externe :

www.samsung.com/global/ecodesign_component
