HWS56B - Barre de son SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son
Marque	Samsung
Modèle	HW-S56B / HW-S50B
Dimensions (L x H x P)	670,0 x 62,3 x 105,0 mm
Poids	2,4 kg
Alimentation	Adaptateur CA/CC 19V, consommation veille 0,5W
Puissance de sortie totale	160 W (30W x 4 + 20W)
Connectivité	HDMI ARC, entrée optique, USB (5V/0,5A), Bluetooth
Formats audio pris en charge	DTS, Dolby Digital, LPCM 2ch, DTS Virtual:X
Fonctions audio	Modes sonores (DTS Virtual:X, Standard, Music, Game, Adaptive Sound), Night mode, Voice enhancement, égaliseur 7 bandes
Bluetooth	Version 5.0 avec multi-connexion (2 appareils), portée ~10 m
Composants inclus	Télécommande, piles, câble HDMI, adaptateur secteur, cordon d'alimentation, guide d'installation murale
Installation murale	Support mural inclus, vis non fournies (M5, longueur ≥35 mm)

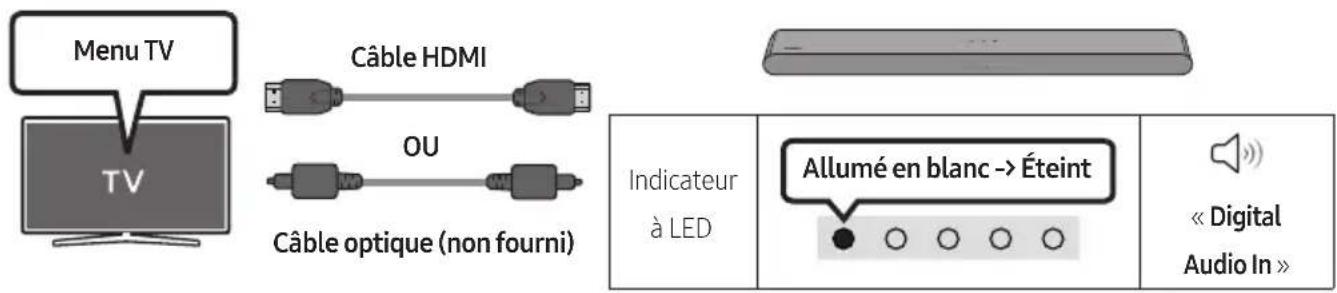

Compatibilité TV	Fonction Q-Symphony avec TV Samsung, HDMI ARC, Bluetooth
Entretien	Nettoyer avec un chiffon doux et sec, éviter les liquides et aérosols
Température de fonctionnement	+5°C à +35°C
Humidité de fonctionnement	10 % à 75 %
Sécurité	Protection contre les surtensions, arrêt automatique après 20 min sans signal, classe II
Réparabilité	Pièces détachées disponibles via service Samsung, réinitialisation usine possible

FOIRE AUX QUESTIONS - HWS56B SAMSUNG

La barre de son ne s'allume pas. Que faire ?

Vérifiez que le cordon d'alimentation est bien branché à la prise murale et à l'adaptateur. Assurez-vous que l'adaptateur CA/CC est correctement connecté à la barre de son. Si le problème persiste, essayez une autre prise électrique.

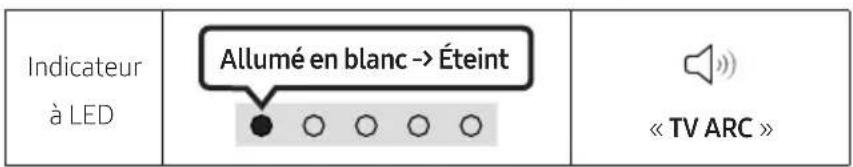

Comment connecter la barre de son à mon téléviseur en HDMI ARC ?

Utilisez un câble HDMI pour relier le port HDMI (ARC) de la barre de son au port HDMI IN (ARC) du téléviseur. Allumez les deux appareils et sélectionnez la source 'TV ARC' sur la barre de son. Assurez-vous que le HDMI-CEC est activé dans les paramètres du téléviseur.

Le son de la barre de son est coupé par intermittence en Bluetooth. Pourquoi ?

Cela peut être dû à une distance trop grande entre les appareils ou à des interférences. Rapprochez l'appareil Bluetooth à moins de 10 m de la barre de son. Évitez les obstacles comme les murs épais et les appareils émettant des ondes (micro-ondes, routeurs Wi-Fi). Vérifiez également que la batterie de l'appareil est suffisamment chargée.

La télécommande ne fonctionne pas. Comment la réparer ?

Dirigez la télécommande directement vers la barre de son à une distance maximale de 7 m. Remplacez les piles par des neuves (type AAA). Si le problème persiste, vérifiez qu'aucun objet n'obstrue le capteur infrarouge sur la barre de son.

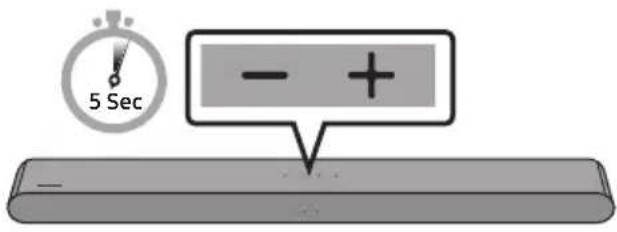

Comment réinitialiser la barre de son aux paramètres d'usine ?

Allumez la barre de son. Maintenez enfoncées simultanément les touches Volume + et Volume - sur l'appareil pendant au moins 5 secondes. Le voyant LED clignotera et l'appareil redémarrera. Tous les réglages seront effacés.

Puis-je connecter deux appareils Bluetooth en même temps ?

Oui, la barre de son prend en charge la multi-connexion Bluetooth. Vous pouvez connecter jusqu'à 2 appareils simultanément. Pour activer cette fonction, assurez-vous que le mode multi-connexion est activé (par défaut). Appuyez et maintenez enfoncée la touche PAIR sur la télécommande pendant 5 secondes lorsque la barre est éteinte pour basculer.

Comment mettre à jour le logiciel de la barre de son ?

Téléchargez la dernière version du firmware sur le site Samsung (samsung.com) et placez le fichier sur une clé USB formatée en FAT32. Branchez la clé sur le port USB de la barre de son via un adaptateur Micro-USB. Allumez la barre et sélectionnez la source USB. La mise à jour se lance automatiquement. N'éteignez pas l'appareil pendant le processus.

La barre de son ne produit aucun son avec le téléviseur. Que vérifier ?

Vérifiez que la barre de son est sélectionnée comme sortie audio dans les paramètres du téléviseur (menu Son > Sortie son). Assurez-vous que le câble (HDMI ou optique) est bien connecté. Si vous utilisez HDMI, confirmez que les ports sont marqués ARC. Augmentez le volume de la barre et désactivez le mode muet.

Comment régler les graves et les aigus ?

Utilisez la touche TONE CONTROL sur la télécommande pour accéder aux réglages. Utilisez les touches Haut/Bas pour alterner entre 'Treble' (aigus) et 'Bass' (graves), puis réglez le niveau de -6 à +6. Cette fonction est disponible dans tous les modes audio sauf 'Standard'.

Quels sont les modes sonores disponibles et à quoi servent-ils ?

Les modes sonores sont : DTS Virtual:X (son 3D immersif), Standard (son original), Music (son naturel pour la musique), Game (son stéréoscopique pour les jeux), Adaptive Sound (analyse le contenu et optimise le son automatiquement). Sélectionnez-les avec la touche SOUND MODE de la télécommande.

MODE D'EMPLOI HWS56B SAMSUNG

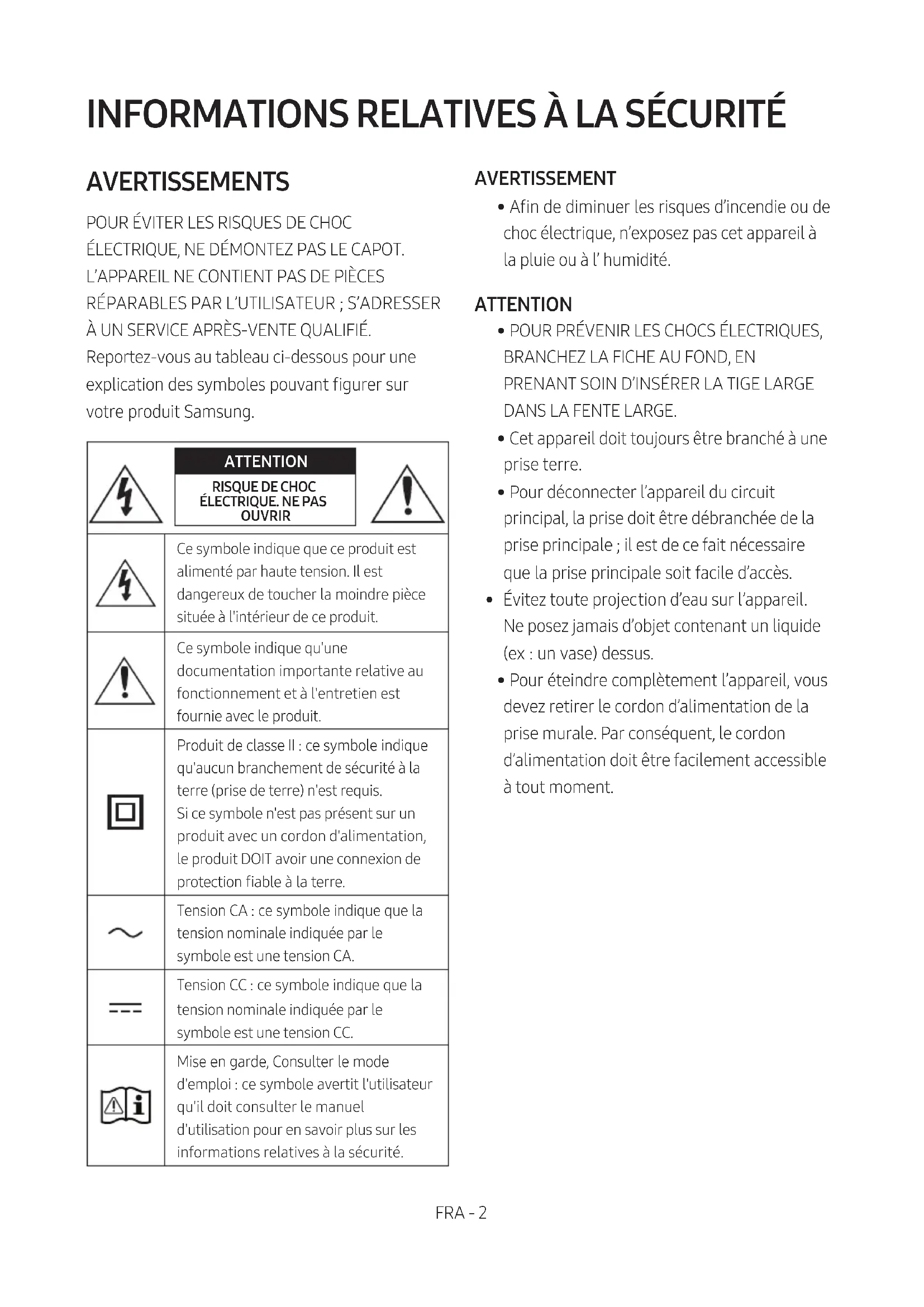

Reportez-vous au tableau ci-dessous pour une explication des symboles pouvant figurer sur votre produit Samsung.

	ATTENTION
	RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR
	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.
	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
	Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.Si ce symbole n'est pas présent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection fiable à la terre.
	Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
	Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
	Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

Avertissement

- Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

Attention

- POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.

- Cet appareil doit toujours être branché à une prise terre.

- Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale; il est de ce fait nécessaire que la prise principale soit facile d'accès.

- Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.

- Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

Précautions

1. Vérifiez que l'alimentation électrique CA de votre domicile respecte les conditions en matière d'alimentation répertoriées sur l'étiquette d'identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.
3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.
4. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température.

Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

1. Les piles utilisées dans ce produit peuvent contenir des produits chimiques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. ATTENTION : Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

02 Vue d'ensemble du produit 7

Panneau frontal/supérieur de la Soundbar 7

Panneau inférieur de la Soundbar 8

03 Utilisation de la télécommande 9

Comment utiliser la télécommande ____ 9

Utilisation des touches dissimulées (Touches avec plus d'une fonction) ____ 14

Spécifications de sortie pour les différents modes d'effets sonores ____ 14

Réglage du volume de la Soundbar avec une télécommande de téléviseur ____ 15

04 Connexion de la soundbar 16

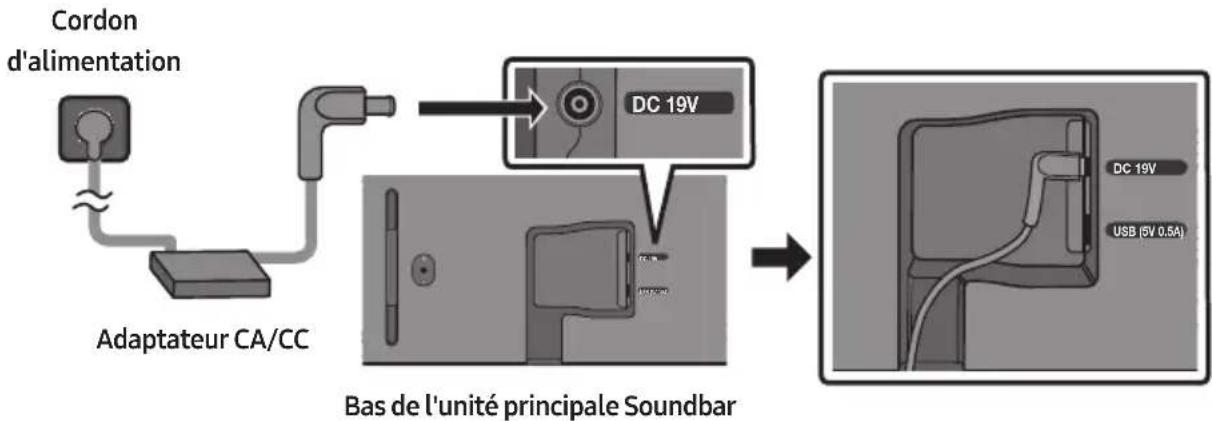

Connexion de l'alimentation électrique 16

Connexion du kit d'enceintes et du caisson de basse sans fil Samsung à votre Soundbar ____ 16

05 Connexion filaire avec le téléviseur 17

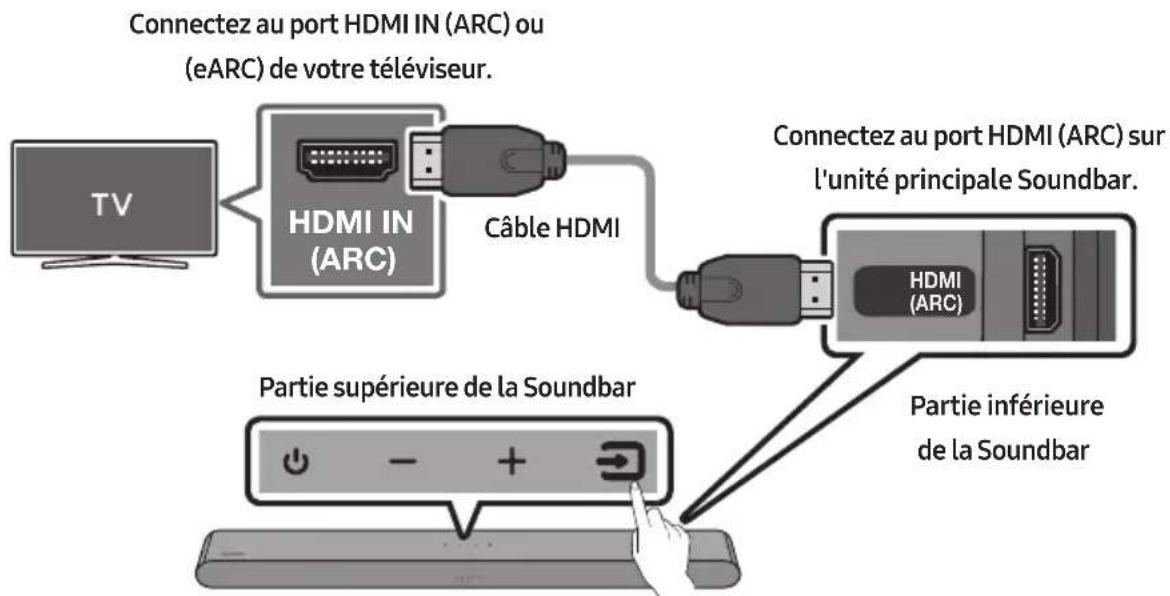

Méthode 1. Connexion par HDMI ____ 17

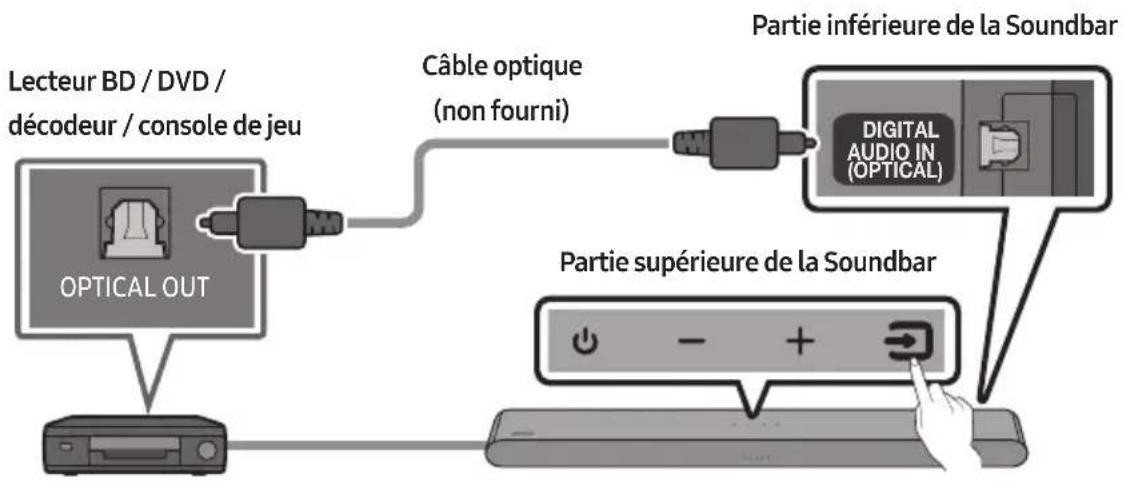

Méthode 2. Connexion à l'aide d'un câble optique ____ 19

06 Connexion sans fil avec le téléviseur 21

Connexion via Bluetooth 21

Connexion à l'aide d'un câble optique ____ 23

09 Connexion d'un appareil mobile 26

Connexion via Bluetooth 26

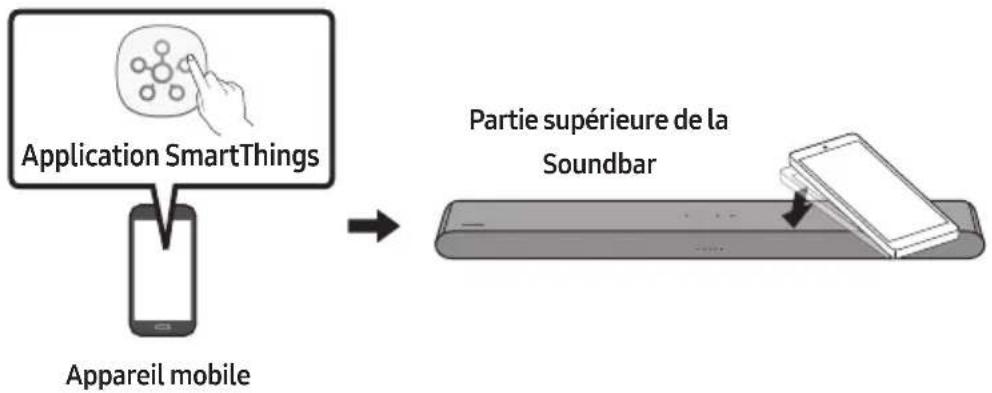

Utilisation de la fonction Tap Sound ____ 31

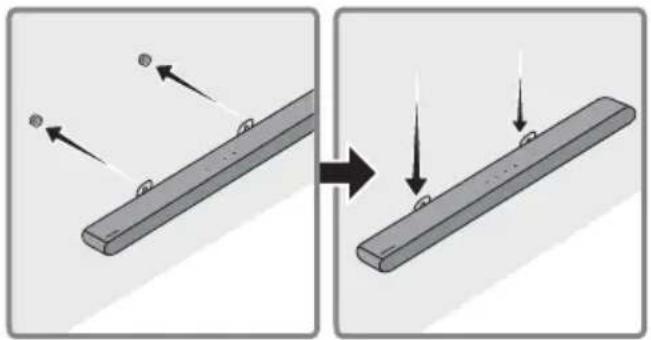

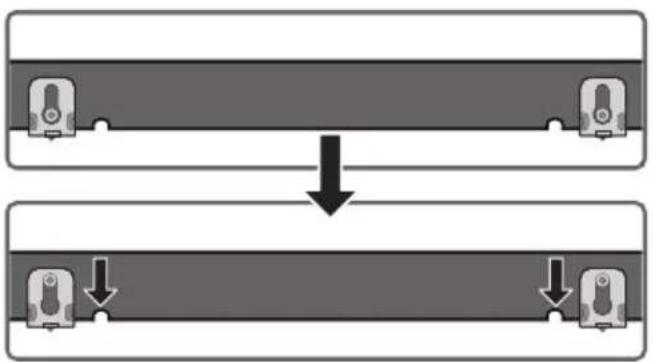

10 Installation de la fixation murale 32

Mesures de sécurité relatives à l'installation ____ 32

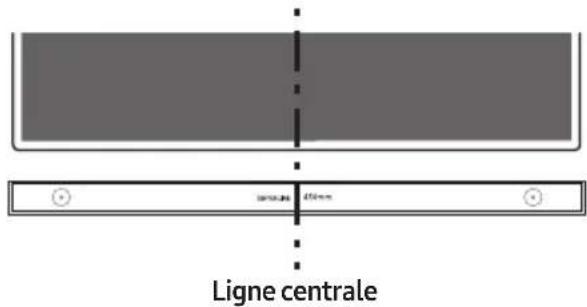

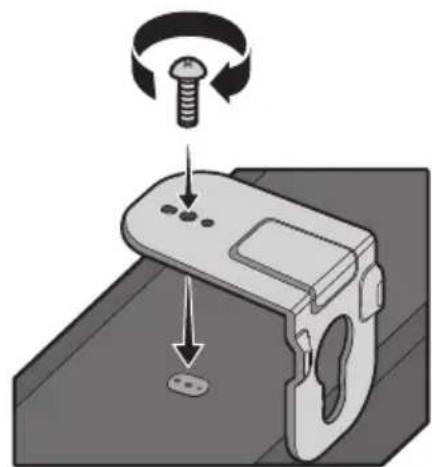

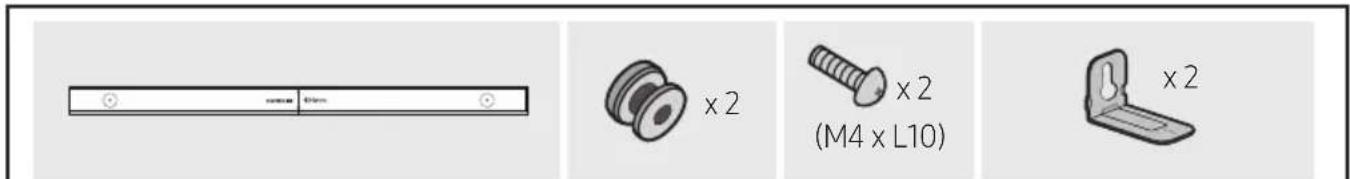

Composants de fixation murale 32

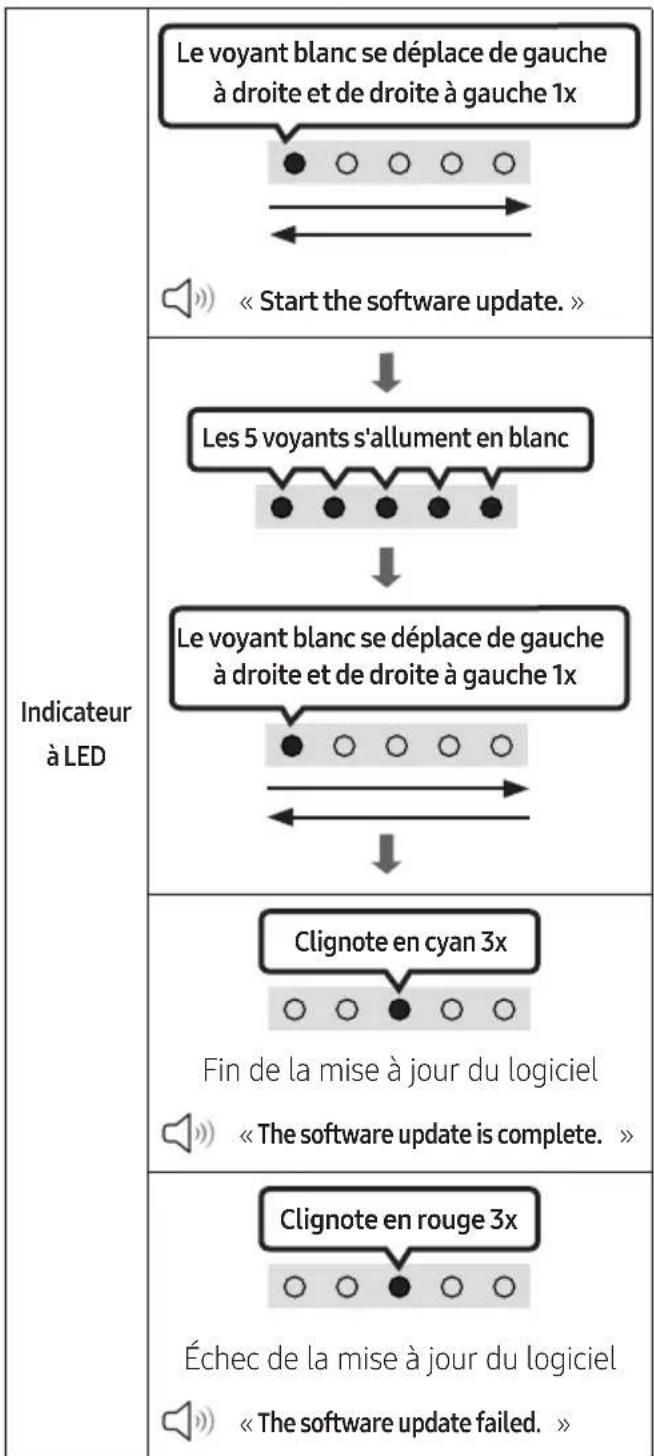

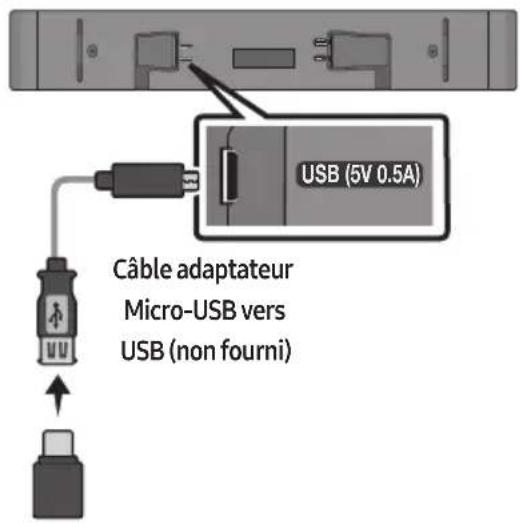

12 Mise à jour du logiciel 35

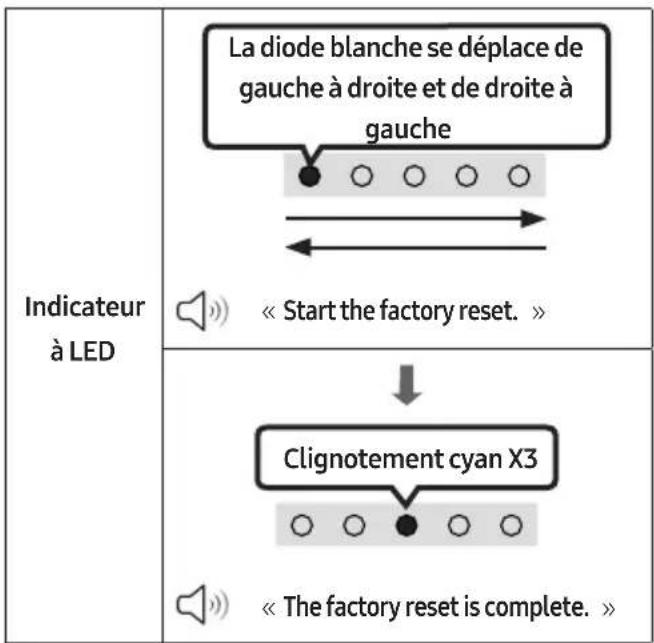

Réinitialisation 36

17 Spécifications et guide 40

Spécifications 40

01 Vérification des composants

Unité principale Soundbar Télécommande / Piles de la Soundbar

Câble HDMI Adaptateur CA/CC (Soundbar) Cordon d'alimentation (Soundbar)

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : située au bas de l'unité principale Soundbar)
• Pour acheter des câbles en option ou des composants supplémentaires, contactez un Centre de service SAMSUNG ou le Service client de SAMSUNG.
• Pour plus d'informations au sujet de la fixation murale, consultez la page 32.
• La présentation et les spécifications peuvent faire l'objet de modifications sans préavis.
• L'apparence des accessoires peut légèrement différer des illustrations ci-dessus.

Panneau frontal/supérieur de la Soundbar

2 4 3 Panneau supérieur 1

1	Indicateur à LED	L'indicateur à LED clignote, s'allume ou change de couleur selon le mode actuel ou l'état de la Soundbar. La couleur de l'indicateur à LED et le nombre de voyants indiquent le mode actif tel que décrit ci-dessous.
		LED blanche	LED blanche	LED multicolore	LED blanche	LED blanche
		La LED multicolore change du Blanc, Cyan, Vert, Rouge, Jaune, Orange, Violet et Bleu selon le mode ou l'état.
2	Alimentation	Allume et éteint l'appareil.
3	Volume	Règle le volume.
4	Source	• Appuyez sur la touche → (Source) pour changer le mode. À chaque changement de mode, la LED s'allume en blanc puis s'éteint.

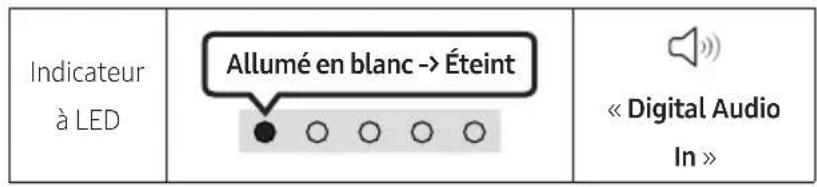

		Indicateur à LED	Allumé en blanc -> Éteint	Allumé en blanc -> Éteint	Allumé en blanc -> Éteint
			« Digital Audio In » ou « TV ARC »	« Bluetooth » « USB »

• Lorsque vous branchez le cordon CA, la touche d'alimentation commence à fonctionner après 4 à 6 secondes.
• Lorsque vous allumez cette unité, il y a un délai de 4 à 5 secondes avant qu'il ne produise du bruit.
• Si vous entendez du bruit provenant du téléviseur et de la Soundbar, allez dans le menu Paramètres pour l'audio du téléviseur et réglez l'enceinte du téléviseur sur Haut-parleur ext.

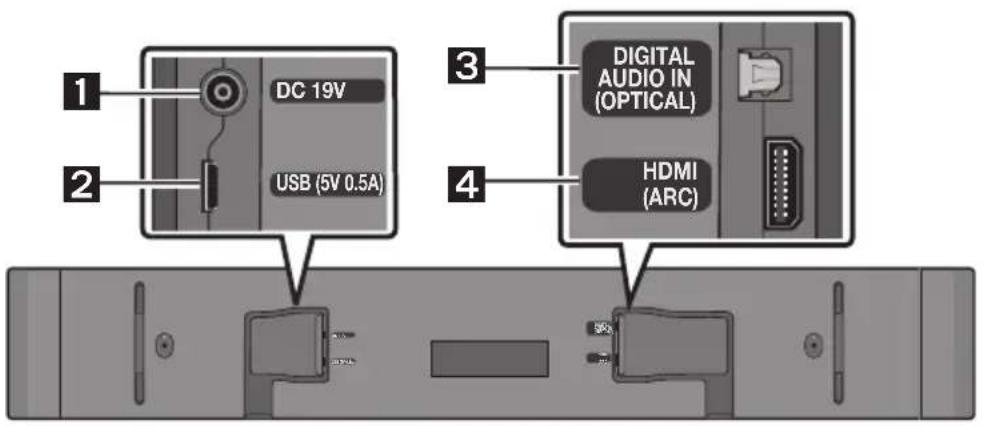

Panneau inférieur de la soundbar

1	DC 19V (Entrée d'alimentation)Connectez l'adaptateur d'alimentation CA/CC.

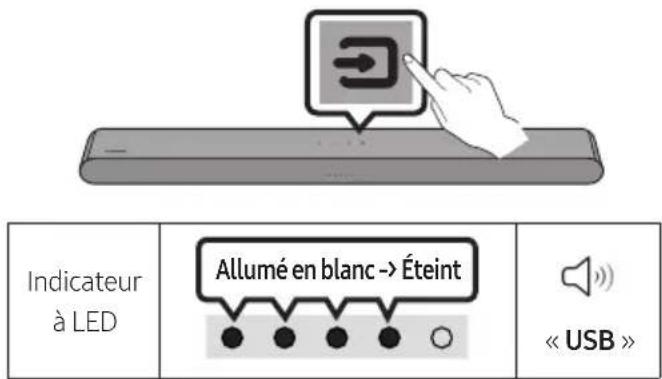

2	USB (5V 0.5A)Permet de connecter un périphérique USB pour lire des fichiers musicaux sur le périphérique USB via la Soundbar.
3	DIGITAL AUDIO IN (OPTICAL)Connectez la sortie (optique) numérique d'un appareil externe.
4	HDMI (ARC)Permet de connecter une prise jack HDMI (ARC) sur un téléviseur.

• Lorsque vous débranchez le câble d'alimentation de l'adaptateur d'alimentation CA/CC d'une prise de courant murale, tirez sur la fiche. Ne tirez pas sur le câble.
• Ne branchez pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

Insertion des piles avant l'utilisation de la télécommande (piles AAA x 2)

Faites glisser le couvercle arrière dans la direction de la flèche jusqu'à ce qu'il soit complètement retiré. Insérez 2 piles AAA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle arrière en le faisant glisser dans sa position.

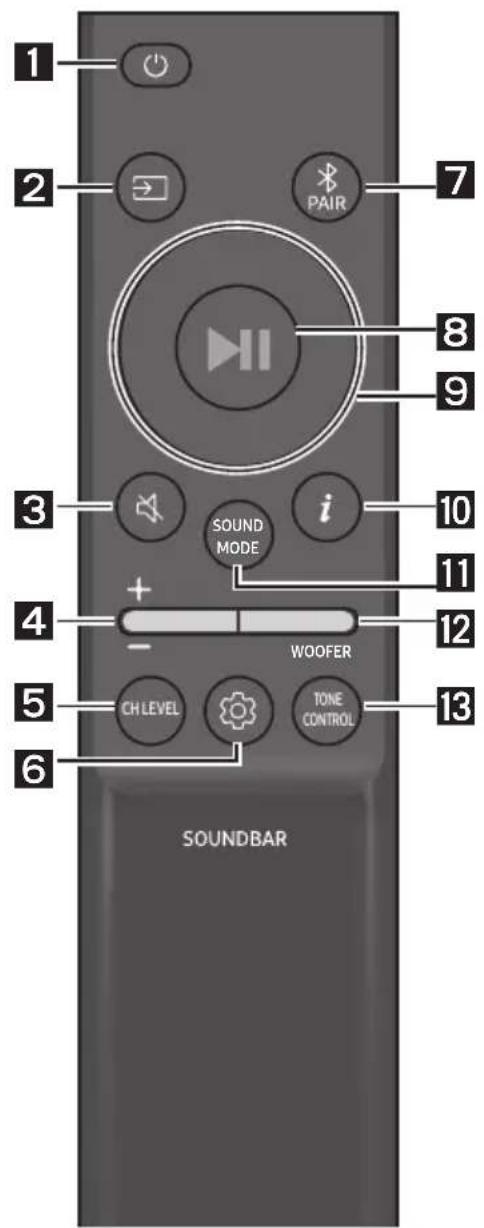

Comment utiliser la télécommande

1 2 PAIR 7 8 9 3 i SOUND MODE 10 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

Alimentation

Active ou désactive la Soundbar.

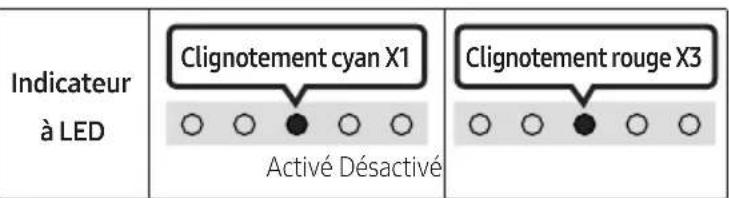

Indicateur à LED Clignotement cyan X1 Activé Désactivé Clignotement rouge X3

- Fonction auto power down

L'appareil s'éteint automatiquement dans les situations suivantes :

- En mode « Digital Audio In » ou « TV ARC » /

« Bluetooth » / « USB » en l'absence de signal audio pendant 20 minutes.

Appuyez pour sélectionner une source connectée à la Soundbar.

Appuyez sur la touche (Coupure de son) pour mettre le son en sourdine.

Appuyez de nouveau sur cette touche pour réactiver le son.

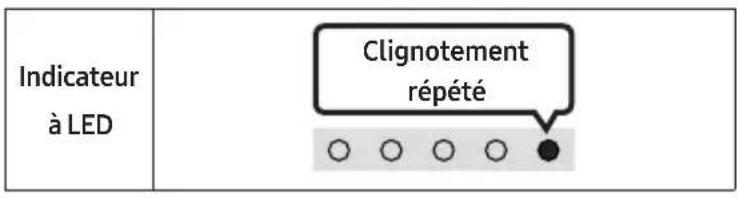

Indicateur à LEDClignotement répété

Volume

Appuyez sur les touches haut ou bas pour régler le volume.

Indicateur à LED

Volume plus élevé

Volume plus faible

Appuyer sur cette touche permet de régler le volume de chaque enceinte.

Indicateur à LED
	« Centre Level »

- Si les enceintes arrière (vendues séparément) sont connectées, le réglage « Rear Level » est disponible. Pour régler le volume « Rear Level » entre -6 et +6, utilisez les touches Haut/Bas.

(Commande sonore)

Appuyer sur cette touche permet de paramétrer la fonction audio. Il est possible de régler l'élément souhaité à l'aide des touches Haut/Bas. À chaque changement de mode, la LED multicolore clignote en blanc.

Indicateur à LED
	« Sync » → « Night mode » → « Voice enhancement »

- Si la vidéo du téléviseur et le son de la Soundbar ne sont pas synchronisés, sélectionnez

« Sync » dans les paramètres audio, puis réglez le décalage audio de 0 à 300 millisecondes à l'aide des touches Haut/Bas. (Non disponible en mode « USB » ou « Bluetooth »)

• « Sync » n'est pris en charge que par certaines fonctions.
• Les fonctions « Night mode » et « Voice enhancement » ne sont pas prises en charge en mode son « DTS Virtual:X ».
• « Night mode » est optimisé pour le visionnage de nuit, car les réglages sont modifiés pour baisser le volume sans nuire à la clarté des dialogues.
• « Voice enhancement » permet d'entendre plus facilement les dialogues parlés dans les films et les programmes télévisés.

	EQ bande 7Appuyez et maintenez enfoncée la touche (Commande sonore) pendant environ 5 secondes pour régler le son de chaque bande de fréquences. Vous pouvez sélectionner parmi 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz en utilisant les touches Gauche/Droite et chaque réglage peut être défini de -6 à +6 à l'aide des touches Haut/Bas. (Assurez-vous que le mode son est réglé sur « Standard ».)
	EQ bande 7
	Maintenez enfoncée la touche commande sonore) pendant environ 5 secondes.	Avec les touches Gauche/Droite, réglez chaque fréquence entre -6 et +6.
	« 150Hz »	« 150Hz » → « 300Hz » → « 600Hz » → « 1.2kHz » → « 2.5kHz » → « 5kHz » → « 10kHz »

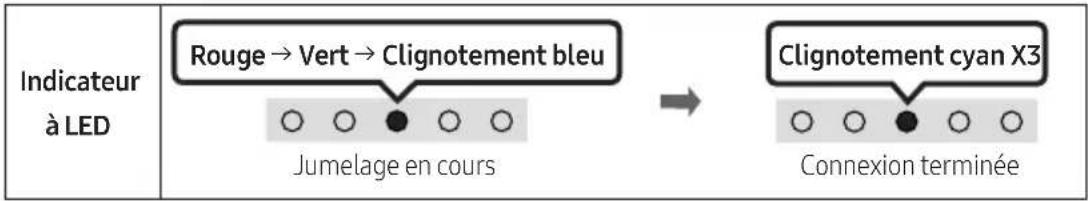

7	Bluetooth PAIRFaites passer la Soundbar en mode de jumelage Bluetooth.Lorsque vous appuyez sur la touche, l'affichage LED change comme indiqué ci-dessous.Jusqu'à ce que l'appairage soit terminé, la LED multicolore sur la Soundbar change comme suit Rouge → Vert → Bleu.
8	▶II (Lecture / Pause)Vous pouvez également lire ou mettre en pause la musique en appuyant sur cette touche en mode « USB ».
9	Haut/Bas/Gauche/DroiteAppuyez sur la touche Haut/Bas/Gauche/Droite pour sélectionner ou paramétrer les fonctions.RépétitionPour utiliser la fonction de répétition en mode « USB », appuyez sur la touche Haut.Saut de fichier musicalAppuyez sur la touche Droite pour sélectionner le fichier musical suivant.Appuyez sur la touche Gauche pour sélectionner le fichier musical précédent.ID SETAppuyez et maintenez enfoncée la touche Haut pendant 5 secondes pour terminer ID SET (lors de la connexion d'un caisson de basse sans fil ou d'enceintes arrière sans fil).
10	i (Info)Lorsque vous appuyez sur cette touche, les informations relatives à chaque mode apparaissent. (Voir page 7.)

Bluetooth PAIR

En appuyant sur la touche, vous pouvez sélectionner le mode audio souhaité. À chaque changement de mode, la LED multicolore clignote en blanc. (Le mode son peut différer selon le modèle de téléviseur.)

Indicateur à LED
	« DTS Virtual:X » → « Standard » → « Music » → « Game » → « Adaptive Sound »

- DTS Virtual:X

Son 3D immersif à partir de n'importe quel contenu.

- Standard

Émet le son original.

- Music

Fournit un son plus naturel et plus ample pour les contenus musicaux.

- Game

Fournit un son stéréoscopique vous permettant une immersion dans l'action pendant le jeu.

- Son Adaptatif

Analyse le contenu en temps réel et fournit automatiquement le champ sonore optimal sur la base des caractéristiques du contenu.

- Activation/Désactivation de Bluetooth Power

Cette fonction allume automatiquement la Soundbar à la réception d'une demande de connexion d'un téléviseur ou d'un appareil Bluetooth connecté précédemment. Le réglage est activé par défaut.

- Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.

- Activation/Désactivation de DRC (Dynamic Range Control)

Vous permet d'appliquer un contrôle de plage dynamique aux pistes Dolby Digital. Appuyez sur le bouton SOUND MODE pendant plus de 5 secondes tandis que la Soundbar est hors tension pour activer ou désactiver la fonction DRC (Dynamic Range Control). Quand la fonction DRC est activée, les sons forts sont atténués. (Il peut se produire une distorsion du son.)

Touche SOUND MODE	Indicateur à LED
	Activé (par défaut) Désactivé
Activation/Désactivation de DRC	Commutation activation → désactivation

NIVEAU DU WOOFER (GRAVES)

SOLDING MODEL PROXEDER + - CH LEVEL TICK CORN

SOUND MODE PROOFER CH LEVEL CAN

Quand le caisson de basse est connecté, poussez le bouton vers le haut ou le bas pour régler son niveau à -12 ou entre -6 et +6. Quand le caisson de basse est déconnecté, poussez le bouton vers le haut ou le bas pour régler le niveau des graves entre -6 et +6. Pour régler le volume du caisson de basse (graves) sur 0 (par défaut), appuyez sur le bouton (si la Soundbar est connectée au caisson de basse sans fil (vendu séparément)).

Appuyer sur cette touche permet de régler le volume des aigus et des graves. Il est possible de régler l'élément souhaité à l'aide des touches Haut/Bas. (Cette fonctionnalité est disponible dans tous les modes audio sauf le mode « Standard ».)

Indicateur à LED
	« Treble » → « Bass »

Utilisation des touches dissimulées (touches avec plus d'une fonction)

Touche dissimulée		Page de référence
Touche de télécommande Fonction
WOOFER (Haut)	Activation/Désactivation de la télécommande du téléviseur	page 15
Gauche	Activation/Désactivation de la connexion auto au téléviseur	page 22
Haut ID SET page 11
(ESTW) (Commande sonore)	EQ bande 7 page 11
SOUND MODE	Activation/Désactivation de DRC page 12
	Activation/Désactivation de Bluetooth Power	page 12
*PAIR	Activation/Désactivation de la multiconnexion Bluetooth	page 29

Spécifications de sortie pour les différents modes d'effets sonores

Effet Entrée		Sortie
		Avec la Soundbar uniquement	Avec subwoofer uniquement	Avec subwoofer et kit d'enceintes arrière sans fil
DTS Virtual:X	2.0 canaux 3.0	canaux 3.1 canaux 5.1 canaux
	5.1 canaux 3.0	canaux 3.1 canaux 5.1 canaux
Standard	2.0 canaux 2.0	canaux 2.1 canaux 2.1 canaux
	5.1 canaux 3.0	canaux 3.1 canaux 5.1 canaux
Music	2.0 canaux 3.0	canaux 3.1 canaux 5.1 canaux
	5.1 canaux 3.0	canaux 3.1 canaux 5.1 canaux
Game	2.0 canaux 3.0	canaux 3.1 canaux 5.1 canaux
	5.1 canaux 3.0	canaux 3.1 canaux 5.1 canaux
Adaptive Sound	2.0 canaux 3.0	canaux 3.1 canaux 5.1 canaux
	5.1 canaux 3.0	canaux 3.1 canaux 5.1 canaux

- Le kit d'enceintes arrière sans fil de Samsung et le subwoofer peuvent être achetés séparément. Pour acheter un kit ou le subwoofer, contactez le vendeur chez qui vous avez acheté la Soundbar.

Réglage du volume de la soundbar avec une télécommande de téléviseur

Réglez le volume de la Soundbar en utilisant la télécommande du téléviseur.

• Cette fonction ne peut être utilisée qu'avec une télécommande à infrarouge. Les télécommandes Bluetooth (qui nécessitent un jumelage) ne sont pas prises en charge.
• Réglez les enceintes du téléviseur sur Haut-parleur ext pour utiliser cette fonction.
• Fabricants prenant en charge cette fonction : Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Activation/désactivation de la télécommande du téléviseur

1. Éteignez la Soundbar.
2. Appuyez et maintenez enfoncée la touche WOOFER pendant 5 secondes.

Chaque fois que vous appuyez sur la touche WOOFER et la maintenez enfoncée pendant 5 secondes, le mode change dans l'ordre suivant : « Off-TV Remote » (Mode par défaut), « Samsung-TV Remote », « All-TV Remote ».

L'état du voyant LED change à chaque changement de mode, comme indiqué ci-dessous.

Touche de télécommande		Indicateur à LED État
		« Off-TV Remote »(Mode par défaut)	Désactive la télécommande de téléviseur.
		« Samsung-TV Remote »	Active une télécommande de téléviseur à infrarouge Samsung.
		« All-TV Remote »	Active toute autre télécommande de téléviseur à infrarouge.

Connexion de l'alimentation électrique

Utilisez les composants d'alimentation pour connecter la Soundbar à une prise électrique dans l'ordre suivant :

- Pour plus d'informations sur l'alimentation électrique requise et la consommation d'énergie, reportez-vous à l'étiquette collée sur le produit. (Étiquette : située au bas de l'unité principale Soundbar)

1. Connectez d'abord le câble d'alimentation à l'adaptateur CA/CC. Connectez l'adaptateur CA/CC (avec le câble d'alimentation) à la Soundbar.
2. Branchez le cordon d'alimentation sur une prise murale.

Remarques

• Si vous débranchez, puis rebranchez le cordon d'alimentation alors que le produit est allumé, la Soundbar s'allume automatiquement.
• Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.

Connexion du kit d'enceintes et du caisson de basse sans fil samsung à votre soundbar

Passez au vrai son surround sans fil en connectant le kit d'enceintes arrière sans fil Samsung (SWA-9100S, vendu séparément) et le caisson de basse sans fil (SWA-W510, vendu séparément) à votre Soundbar. Pour plus d'informations concernant les connexions, veuillez consulter le Manuel d'utilisation du kit d'enceintes arrière sans fil et du caisson de basse sans fil Samsung.

Attention

• Lorsqu'un câble HDMI et un câble optique sont connectés simultanément, le signal HDMI est reçu en priorité.
• Pour raccorder le téléviseur et la Soundbar à l'aide du câble HDMI, veillez à utiliser les bornes marquées ARC. Dans le cas contraire, le son du téléviseur ne sera pas émis.
• Il est recommandé d'utiliser un High-Speed HDMI Cable with Ethernet.

Connexion à un téléviseur qui prend en charge HDMI ARC (Canal de retour audio)

Connectez au port HDMI IN (ARC) ou (eARC) de votre téléviseur. Câble HDMI TV HDMI IN (ARC) Connectez au port HDMI (ARC) sur l'unité principale Soundbar. HDMI (ARC) Partie supérieure de la Soundbar Partie inférieure de la Soundbar

Indicateur à LED Allumé en blanc -> Éteint « TV ARC »

1. Vérifiez que le téléviseur et la Soundbar sont éteints, puis connectez le câble HDMI comme indiqué sur la figure.
2. Allumez la Soundbar et le téléviseur.
3. Le son du téléviseur est émis par la Soundbar.
4. Si le son du téléviseur n'est pas émis, appuyez sur le panneau supérieur de la Soundbar ou sur le bouton → (Source) de la télécommande pour sélectionner le mode « Digital Audio In ».
5. Si le son n'est pas émis, vérifiez à nouveau la connexion du câble HDMI.
6. Utilisez les touches de volume de la télécommande du téléviseur pour changer le volume de la Soundbar.

Remarques

• Lorsque vous connectez le téléviseur qui prend en charge HDMI ARC (Canal de retour audio) à la Soundbar à l'aide d'un câble HDMI, vous pouvez transmettre les données vidéo et audio numériques sans qu'il ne soit nécessaire de connecter un câble optique séparé.
• Nous recommandons l'utilisation d'un câble HDMI sans noyau, si possible. Si vous utilisez un câble avec un noyau, choisissez-en un de diamètre inférieur à 14 mm.
• Cette fonction n'est pas disponible si le câble HDMI ne prend pas en charge ARC.
• Lorsque le son d'un canal de diffusion est encodé en Dolby Digital et que le format audio de la sortie numérique « Format de sortie audio numérique » de votre téléviseur est réglé sur PCM, nous vous recommandons d'ajuster le réglage sur Dolby Digital. Modifier ce réglage sur le téléviseur vous permettra d'obtenir un son de meilleure qualité. (Il est possible que le menu TV utilise différents mots pour Dolby Digital et PCM en fonction du fabricant du téléviseur.)

Liste de vérifications préalables à la connexion

• Lorsqu'un câble HDMI et un câble optique sont connectés simultanément, le signal HDMI est reçu en priorité.
• Lorsque vous utilisez un câble optique et que les bornes sont dotées d'un cache, veillez à retirer les caches.

Indicateur à LED

« Digital Audio In »

1. Vérifiez que le téléviseur et la Soundbar sont éteints, puis connectez le port DIGITAL AUDIO IN (OPTICAL) et le port de sortie OPTICAL du téléviseur à l'aide du câble optique (non fourni), comme indiqué sur la figure.
2. Allumez la Soundbar et le téléviseur.
3. Appuyez sur le bouton → (Source) du panneau supérieur ou de la télécommande, puis sélectionnez le mode « Digital Audio In ».
4. Le son du téléviseur est émis par la Soundbar.

Utilisation de la fonction q-symphony

Pour Q-Symphony, la Soundbar se synchronise avec un téléviseur Samsung pour diffuser le son via deux périphériques pour un effet surround optimal. Quand la Soundbar est connectée, le menu «TV+Soundbar» apparaît dans le menu Sortie son du téléviseur. Sélectionnez le menu correspondant.

Menu TV Câble HDMI OU Câble optique (non fourni) Indicateur à LED Allumé en blanc -> Éteint « Digital Audio In »

- Exemple de menu TV : TV + [AV] Soundbar Nom de série (HDMI)

Remarques

• Il peut fonctionner selon le codec pris en charge par le téléviseur.
• Cette fonction n'est prise en charge que lorsque le câble HDMI ou le câble optique (non fourni) est connecté.
• Le message affiché peut différer selon le modèle de téléviseur.
• Cette fonction est disponible sur certaines TV Samsung et certains modèles de Soundbar.

Connexion via bluetooth

Lorsqu'un téléviseur Samsung TV est connecté via Bluetooth, vous pouvez profiter d'un son stéréo sans le casse-tête du câblage.

• Seul un téléviseur Samsung TV peut être connecté à la fois.
• Seul un téléviseur Samsung TV prenant en charge la fonction Bluetooth peut être connecté. Vérifiez les spécifications de votre téléviseur.

TV

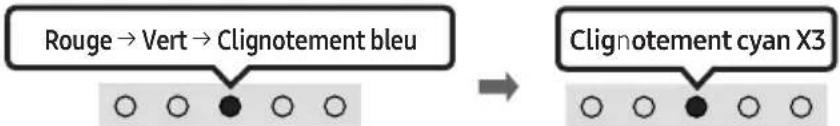

Connexion initiale

1. Appuyez sur la touche PAIR sur la télécommande de la Soundbar ou appuyez sur la touche

(Source) sur le panneau supérieur de la Soundbar pour passer en mode « Bluetooth ».

Touche de jumelage Bluetooth	Indicateur à LED
OUEn mode «Bluetooth»	Jumelage en cours Connexion terminéeJusqu'à ce que l'appairage soit terminé, la LED multicolore sur la Soundbar change comme suit Rouge → Vert → Bleu.
		« Prêt pour connexion Bluetooth. »

Sélectionnez le mode Bluetooth sur le téléviseur Samsung TV.

(p. ex. Accueil → Menu → Paramètres → Tous les paramètres → Son → Sortie son → Liste des haut-parleurs Bluetooth → [AV] Soundbar S5B-Series (Bluetooth))

1. Sélectionnez « [AV] Soundbar S5B-Series » à partir de la liste présente sur l'écran du téléviseur. Pour toute Soundbar disponible, le message « Appariement nécessaire » ou « Apparié » apparaît sur la liste des appareils Bluetooth du téléviseur. Pour connecter le téléviseur Samsung TV à la Soundbar, sélectionnez le message, puis établissez une connexion.
2. Vous pouvez à présent profiter du son du téléviseur Samsung TV à partir de la Soundbar.

- S'il existe un journal de connexion entre la Soundbar et le téléviseur Samsung, la Soundbar sera automatiquement connectée en changeant son mode sur « Bluetooth ».

Si la connexion avec l'appareil échoue

• Si vous possédez une Soundbar (p. ex., une [AV] Soundbar S5B-Series) déjà présente dans la liste des enceintes du téléviseur Samsung TV, supprimez-la.
• Ensuite, répétez les étapes 1 à 3.

Déconnexion de la soundbar et du téléviseur samsung TV

Appuyez sur la touche → (Source) sur le panneau supérieur ou sur la télécommande pour sélectionner un autre mode que « Bluetooth ».

• La déconnexion prend un certain temps, car le téléviseur Samsung TV doit recevoir une réponse de la part de la Soundbar. (Le temps requis peut varier selon le modèle du téléviseur Samsung TV.)

Activation/désactivation de la connexion auto au téléviseur

Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche

Gauche sur la télécommande pendant 5 secondes avec la Soundbar en mode « Bluetooth Ready ».

(Commuter Activé → Désactivé)

Touche Gauche Indicateur à LED
	Activé (par défaut) Désactivé
Bluetooth Ready	Commutation activation → désactivation

Remarques concernant la connexion bluetooth

• Placez un nouvel appareil à une distance inférieure à 1 m de la Soundbar pour établir la connexion par le biais de la communication Bluetooth.
• Si un code d'identification personnel vous est demandé lors de la connexion d'un nouvel appareil Bluetooth, saisissez <0000>.
• La Soundbar s'éteint automatiquement après 20 minutes passées en mode Prêt.
• Il est possible que la Soundbar n'effectue aucune recherche Bluetooth ou n'établisse aucune connexion sous certaines circonstances :
• En présence d'un fort champ électromagnétique autour de la Soundbar.
• Si plusieurs appareils Bluetooth ou plus sont jumelés simultanément avec la Soundbar.
• Si l'appareil Bluetooth est éteint, déplacé ou qu'un dysfonctionnement survient.

Les appareils électroniques peuvent causer des interférences radio. Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar (par ex. des micro-ondes, des appareils LAN sans fil, etc.).

Connexion à l'aide d'un câble optique

Indicateur à LED Allumé en blanc -> Éteint « Digital Audio In »

1. Vérifiez que l'appareil externe et la Soundbar sont éteints, et connectez le port DIGITAL AUDIO IN (OPTICAL) et le port de sortie OPTICAL de l'appareil externe à l'aide du câble optique (non fourni), comme indiqué sur la figure.
2. Allumez la Soundbar et l'appareil externe.
3. Sélectionnez le mode « Digital Audio In » en appuyant sur le bouton → (Source) situé sur le panneau frontal ou sur la télécommande.
4. Le son de l'appareil externe est émis par la Soundbar.

8 Connexion d'un périphérique de stockage USB

Vous pouvez lire des fichiers musicaux situés sur les périphériques de stockage USB via la Soundbar.

USB (5V 0.5A) Câble adaptateur Micro-USB vers USB (non fourni)

Indicateur à LED Allumé en blanc -> Éteint « USB »

1. Connectez la clé USB à la Soundbar à l'aide du câble adaptateur USB comme indiqué ci-dessus.

- Le câble adaptateur Micro-USB vers USB est vendu séparément. Pour l'acheter, contactez un Centre de service Samsung ou le Service client de Samsung.

1. Appuyez sur la touche → (Source) du panneau supérieur ou de la télécommande, puis sélectionnez le mode « USB ».
2. Lisez des fichiers musicaux depuis le périphérique de stockage USB via la Soundbar.

- La Soundbar s'éteint automatiquement (Auto Power Down) si aucun périphérique USB n'a été connecté pendant plus de 20 minutes.

Liste de compatibilités

Extension	Codec	Débit d'échantillonnage	Débit binaire
*.mp3 MPEG 1 Layer2	16 ~ 48 kHz 80 ~ 320 kbps
	MPEG 1 Layer3 16 ~ 48 kHz 80 ~ 320 kbps
	MPEG 2 Layer3 16 ~ 48 kHz 80 ~ 320 kbps
	MPEG 2.5 Layer3 16 ~ 48 kHz 80 ~ 320 kbps
*.wma Wave_Format	_MSAudio1 16 ~ 48 kHz 56 ~ 128 kbps
	Wave_Format_MSAudio2 16 ~ 48 kHz 56 ~ 128 kbps
*.aac AAC 16 ~ 96 kHz	48 ~ 320 kbps
	AAC-LC	16 ~ 96 kHz	128 ~ 192 kbps5,1 canaux 320 kbps
	HE-AAC	24 ~ 96 kHz	48 ~ 64 kbps5,1 canaux 160 kbps
*.wav	-	16 ~ 48 kHz	jusqu'à 3000 kbps
*.flac	FLAC	32 ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 ~ 192 kHz	1024 ~ 9216 kbps
*.ogg	OGG 1.1.0	16 ~ 48 kHz	50 ~ 500 kbps

• Si votre périphérique USB contient trop de dossiers (environ 200) et de fichiers (environ 2000), la Soundbar mettra peut-être du temps à accéder à vos fichiers et à les lancer.
• La Soundbar ne prend en charge que les périphériques USB avec des systèmes de fichiers FAT16 (~2 Go), FAT32 (~2 To) ou NTFS (~2 To).

Connexion via bluetooth

Lorsqu'un appareil mobile est connecté via Bluetooth, vous pouvez profiter d'un son stéréo sans le casse-tête du câblage.

- Lorsque vous connectez un appareil Bluetooth déjà jumelé et que la Soundbar est éteinte, celle-ci s'allume automatiquement.

Appareil mobile

Connexion initiale

Lorsque vous établissez la connexion avec un nouvel appareil Bluetooth, veillez à ce que l'appareil soit à une distance inférieure à 1 m de la Soundbar.

1. Appuyez sur la touche ✝ PAIR sur la télécommande de la Soundbar ou appuyez sur la touche 📋 (Source) sur le panneau supérieur de la Soundbar pour passer en mode « Bluetooth ».

Touche de jumelage Bluetooth	Indicateur à LED
OUEn mode «Bluetooth»	Jumelage en cours Connexion terminéeJusqu'à ce que l'appairage soit terminé, la LED multicolore sur la Soundbar change comme suit Rouge → Vert → Bleu.
		« Ready to connect via Bluetooth. »

1. Sur votre appareil, sélectionnez « [AV] Samsung Soundbar S5B-Series » à partir de la liste qui apparaît.
2. Lisez des fichiers musicaux sur l'appareil connecté via Bluetooth à partir de la Soundbar.

Si la connexion avec l'appareil échoue

• Si vous possédez une Soundbar (par ex, « [AV] Samsung Soundbar S5B-Series ») déjà présente dans la liste des enceintes de l'appareil mobile, supprimez-la.
• Répétez les étapes 1 et 2.

Remarques concernant la connexion bluetooth

• Placez un nouvel appareil à une distance inférieure à 1 m de la Soundbar pour établir la connexion par le biais de la communication Bluetooth.
• Si un code d'identification personnel vous est demandé lors de la connexion d'un nouvel appareil Bluetooth, saisissez <0000>.
• La Soundbar s'éteint automatiquement après 20 minutes passées en mode Prêt.
• Il est possible que la Soundbar n'effectue aucune recherche Bluetooth ou n'établisse aucune connexion sous certaines circonstances :
• En présence d'un fort champ électromagnétique autour de la Soundbar.
• Si plusieurs appareils Bluetooth ou plus sont jumelés simultanément avec la Soundbar.
• Si l'appareil Bluetooth est éteint, déplacé ou qu'un dysfonctionnement survient.

Les appareils électroniques peuvent causer des interférences radio. Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar (par ex. des micro-ondes, des appareils LAN sans fil, etc.).

• La Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
• Ne connectez qu'à un appareil Bluetooth prenant en charge la fonction A2DP (AV).
• Vous ne pouvez pas connecter la Soundbar à un appareil Bluetooth ne prenant en charge que la fonction HF (Hands Free).
• Lorsque vous connectez la Soundbar à un appareil Bluetooth, placez-les le plus près possible l'un de l'autre.
• Plus la Soundbar et l'appareil Bluetooth sont éloignés, plus la qualité du son sera mauvaise. La connexion Bluetooth peut se rompre lorsque les appareils sont hors de portée.
• La connexion Bluetooth peut ne pas fonctionner comme prévu dans les zones où la réception est mauvaise.
• Un appareil Bluetooth peut subir du bruit ou un dysfonctionnement dans les conditions suivantes :
• Lorsque le boîtier est en contact avec l'émetteur-récepteur de signaux sur le dispositif Bluetooth ou la Soundbar
• Dans les coins ou lorsqu'il y a un obstacle à proximité, tel qu'un mur ou une cloison, où des changements électriques peuvent se produire.
• Lorsqu'il est exposé à des interférences radio par d'autres produits fonctionnant sur les mêmes plages de fréquences, tels que les équipements médicaux, les fours à micro-ondes et les dispositifs LAN sans fil.
• Des obstacles tels que les portes et les murs peuvent encore avoir un impact sur la qualité du son même lorsque les appareils se trouvent à portée.

- Notez que la Soundbar ne peut pas être jumelée avec d'autres appareils Bluetooth pendant l'utilisation de l'option Bluetooth.

- Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

Activation/désactivation de bluetooth power

Lorsque la fonction Bluetooth Power Activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5 secondes sur la télécommande pendant que la Soundbar est sous tension.
2. Le voyant LED multicolore de la Soundbar clignote en « Cyan ».

Touche SOUND MODE	Indicateur à LED
	Activé (par défaut) Désactivé
Activation/Désactivation deBluetooth Power	Commutation activation → désactivation

Déconnexion de l'appareil bluetooth d'une soundbar

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.
• Si la Soundbar est déconnectée du dispositif Bluetooth, le voyant LED multicolore de la Soundbar clignote en « Rouge » trois fois.

Déconnexion de la soundbar à partir de l'appareil bluetooth

Appuyez sur la touche → (Source) sur le panneau supérieur ou sur la télécommande pour sélectionner un autre mode que « Bluetooth ».

- La déconnexion prend du temps parce que l'appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)

Connexion multi-bluetooth

Il est possible de connecter la Soundbar à 2 appareils Bluetooth à la fois.

Activation/désactivation de la connexion auto au téléviseur

1. Appuyez sur la touche ✝ PAIR pendant plus de 5 secondes sur la télécommande pendant que la Soundbar est éteinte.
2. Le voyant LED multicolore de la Soundbar clignote en « Cyan ».

Touche de jumelage Bluetooth	Indicateur à LED
En étant en mode veille	Multiconnexion activée (par défaut)	Multiconnexion désactivée

1. Connectez la Soundbar jusqu'à deux appareils Bluetooth. (Voir page 26)
2. Lisez de la musique à partir de l'un des appareils Bluetooth connectés lorsque deux appareils sont connectés.
3. Si de la musique est lue à partir de l'appareil Bluetooth « B » alors que la lecture est en cours à partir de l'appareil « A », la musique est lue sur l'appareil « B » et est automatiquement arrêtée/mise en pause sur l'appareil « A ».
4. Dans les versions antérieures à AVRCP V1.4, la durée de commutation de l'appareil sur lequel de la musique est en cours de lecture peut être supérieure.

Comment coupler plusieurs appareils à la soundbar

1. Allumez la Soundbar.
2. En mode « Bluetooth » seulement, appuyez sur le bouton → (Source) sur le dessus de la Soundbar pendant plus de 5 secondes pour que celle-ci entre en mode « Bluetooth Pairing », puis sur l'appareil Bluetooth, activez le Bluetooth et sélectionnez la Soundbar dans la liste des appareils disponibles. Cette dernière se connectera automatiquement à l'appareil Bluetooth.
3. Un 2e appareil Bluetooth peut être couplé et connecté à la Soundbar en utilisant la même méthode.

Si vous tentez de connecter un 3e appareil, un appareil connecté qui ne reproduit pas d'audio perdra sa connexion Bluetooth, mais sera quand même couplé à la Soundbar.

1. En utilisant la même méthode, vous pouvez coupler jusqu'à 8 appareils Bluetooth, mais seuls les 2 derniers resteront connectés à la Soundbar en même temps.

Remarques

• Connectez la Soundbar jusqu'à deux appareils Bluetooth.
• Lisez de la musique à partir de l'un des appareils Bluetooth connectés lorsque deux appareils sont connectés.
• Si la lecture de musique est lancée à partir de l'appareil Bluetooth « B » alors qu'elle est en cours à partir de l'appareil « A », la musique est lue sur l'appareil « B » et est automatiquement arrêtée/mise en pause sur l'appareil « A ».
• Dans les versions antérieures à AVRCP V1.4, la durée de commutation de l'appareil sur lequel de la musique est en cours de lecture peut être supérieure.
• La commutation entre les appareils peut être activée par une notification ou une alarme sur certains appareils.
• Certains appareils ne prennent pas en charge la multiconnexion Bluetooth.
• Le mode « Bluetooth Pairing » s'arrête lorsqu'aucun appareil n'est jumelé dans les 3 minutes.
• La commutation entre des appareils peut prendre environ 7 secondes sur certaines applications.
• Si vous essayez de connecter un 3e appareil Bluetooth, l'appareil A ou B sera déconnecté. (L'appareil qui n'est pas en cours de lecture sera déconnecté.)
• 1 seule TV Samsung ou 2 appareils Bluetooth peuvent être connectés à la Soundbar en même temps.
• La Soundbar se déconnecte des appareils Bluetooth si elle reçoit une demande de connexion d'une TV Samsung.

Utilisation de la fonction tap sound

Appuyez sur la Soundbar avec votre appareil mobile pour lire l'audio contenu dans celui-ci via la Soundbar.

• Il se peut que cette fonction ne soit pas prise en charge, selon l'appareil mobile.
• Cette fonction est uniquement compatible avec les appareils mobiles Samsung sous Android 8.1 ou supérieur.

1. Activez la fonction Tap Sound sur votre appareil mobile.

- Pour plus de détails sur la façon d'activer la fonction, reportez-vous à « Activation de la fonction Tap Sound » ci-dessous.

1. Appuyez sur la Soundbar avec votre appareil mobile. Sélectionnez « Démarrer » dans la fenêtre de message affichée. Une connexion est établie entre l'appareil mobile et la Soundbar via Bluetooth.
2. Lisez l'audio contenu dans l'appareil mobile via la Soundbar.
3. Cette fonction permet de connecter un appareil mobile à la Soundbar via Bluetooth en détectant les vibrations qui se produisent lorsque l'appareil touche la Soundbar.
4. Assurez-vous que l'appareil mobile ne touche pas un angle saillant de la Soundbar. La Soundbar ou l'appareil mobile risquerait d'être rayé ou endommagé.
5. Il est recommandé de recouvrir l'appareil mobile d'une housse protectrice. Appuyez légèrement sur la zone large de la partie supérieure de la Soundbar, sans forcer.
6. Pour utiliser cette fonction, mettez à jour l'application SmartThings à la dernière version. Il se peut que cette fonction ne soit pas prise en charge, selon la version de l'application.

Activation de la fonction tap sound

Utilisez l'application SmartThings pour activer la fonction Tap View, Tap Sound.

1. Sur l'appareil mobile, exécutez l'application SmartThings.
2. Sélectionnez (≡ → ⚙) dans l'écran d'application SmartThings affiché sur l'appareil mobile.
3. Placez « Tap View, Tap Sound » sur Activé pour permettre à la fonction de se mettre en marche lorsqu'un appareil mobile est en mouvement à proximité de la Soundbar.

Remarques

• Lorsque l'appareil mobile est en mode d'économie d'énergie, la fonction Tap Sound ne se met pas en marche.
• La fonction Tap Sound pourrait ne pas fonctionner si des appareils situés à proximité de la Soundbar provoquent des interférences radio, comme par exemple, des appareils électriques. Assurez-vous que les appareils susceptibles de provoquer des interférences radio sont placés à une distance suffisante de la Soundbar.

Mesures de sécurité relatives à l'installation

• Installez uniquement la Soundbar sur un mur vertical.
• N'installez pas la Soundbar dans un endroit chaud ou humide.
• Vérifiez que le mur est assez résistant pour soutenir le poids du produit. Si ce n'est pas le cas, consolidez le mur ou choisissez un autre point d'installation.
• Achetez et utilisez uniquement les vis de fixation et les dispositifs d'ancrage adaptés au type de mur que vous avez choisi (mur en plâtre, en acier, en bois, etc.). Si possible, fixez les vis du support dans les montants du mur.
• Achetez les vis de montage de fixation murale adaptées au type et à l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar.

- Diamètre : M5

- Longueur : 35 mm ou plus selon nos recommandations.

• Connectez des câbles de l'unité aux appareils externes avant de procéder à l'installation murale de la Soundbar.
• Veillez à ce que l'unité soit éteinte et débranchée de la source d'alimentation avant de procéder à l'installation. Dans le cas contraire, il existe un risque d'électrocution.

Composants de fixation murale

Guide de fixation murale

Vis de fixation Vis Support de fixation murale

1. Placez le Guide de fixation murale contre le mur.
2. Le Guide de fixation murale doit être de niveau.
3. Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur.

TV 3 cm ou plus

1. Alignez la Ligne centrale du Guide de fixation murale avec le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.

- Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

Ligne centrale

1. Utilisez un stylo pour marquer les positions des trous et retirez le Guide de fixation murale.

1. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

- Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages appropriés dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages, pensez à percer des trous suffisamment larges pour les accueillir.

1. Enfoncez une vis (non fournie) dans chaque vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

(Non fournie)

1. Installez les supports de fixation murale sur la partie inférieure de la soundbar, en veillant à les positionner correctement, en utilisant 2 vis.

- Lors de l'assemblage, veillez à ce que l'accroche des Support de fixation murale se trouve sur l'arrière de la Soundbar.

Arrière de la Soundbar

Extrémité droite de la Soundbar

1. Installez la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en accrochant les Supports de fixation murale sur les Vis de fixation sur le mur.

1. Faites glisser la Soundbar vers le bas, comme indiqué ci-dessous, afin que les Supports de fixation murale reposent de manière sûre sur les Vis de fixation.

- Insérez les Vis de fixation dans la partie large (inférieure) des Support de fixation murale, puis faites glisser les Support de fixation murale vers le bas


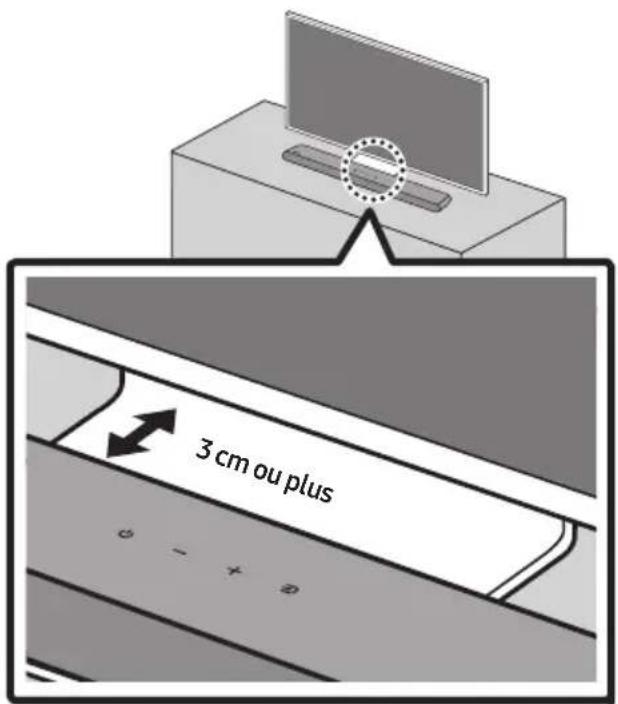

De la soundbar DEVANT le téléviseur

3 cm ou plus

Installez le centre de la Soundbar avec le centre du téléviseur comme illustré sur l'image.

Placez la Soundbar à au moins 3 cm du téléviseur.

Remarques

• Veillez à ce que la Soundbar soit placée sur une surface plane et stable.
• Un écart insuffisant par rapport au téléviseur peut entraîner des problèmes acoustiques.

12 Mise à jour du logiciel

Important : après la mise à niveau, conservez les paramètres d'origine.

USB (5V 0.5A) Câble adaptateur Micro-USB vers USB (non fourni)

1. Connectez une clé USB au port USB de votre ordinateur. Important : assurez-vous qu'il n'y a pas de fichiers musicaux sur la clé USB. S'il y en a, cela risque de faire échouer la mise à jour du micrologiciel.
2. Accédez au site (samsung.com) → sélectionnez Entrez le numéro de modèle, puis saisissez le modèle de votre Soundbar. Sélectionnez manuels et téléchargements, puis téléchargez le dernier fichier de mise à jour.
3. Sauvegardez le logiciel téléchargé sur une clé USB et sélectionnez « Extraire ici » pour décompresser le dossier.
4. Allumez la Soundbar et connectez la clé USB contenant la mise à jour logicielle au port femelle d'un câble adaptateur Micro-USB. Branchez le câble au port USB de la Soundbar.
5. Insérez le connecteur USB dans la Soundbar et passez sur la source USB. Le logiciel se met à jour automatiquement et s'achève en 2 minutes. Pendant le processus de mise à jour, les 5 voyants LED commencent à clignoter en boucle, puis restent allumés en blanc, et enfin clignotent à nouveau en boucle. Une fois la mise à jour terminée, le voyant cyan clignote 3 fois et la Soundbar redémarre automatiquement.

- Ce produit est équipé de la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez exécuter à nouveau la mise à jour.

Si le clignotement de séquence LED n'est pas affiché

1. Éteignez la Soundbar, déconnectez et ensuite reconnectez le périphérique de stockage qui contient le fichier de mise à jour au port USB de la Soundbar.
2. Débranchez le cordon d'alimentation de la Soundbar, rebranchez-le, puis allumez la Soundbar.

Remarques

• La mise à jour du micrologiciel peut ne pas se faire correctement si les fichiers audio reconnus par la Soundbar sont stockés dans le périphérique de stockage.
• N'éteignez pas l'appareil et ne retirez pas le périphérique USB lorsque les mises à jour sont en train d'être appliquées. L'unité principale s'éteindra automatiquement après avoir terminé la mise à jour du micrologiciel.
• Après la mise à niveau, conservez les paramètres d'origine (volume, champ sonore, etc.).

– Une fois la mise à jour du microprogramme terminée, la Soundbar s'allume automatiquement et l'interface vocale s'active.

Si la mise à jour du logiciel échoue, contrôlez si la clé USB est défectueuse.

Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.

- L'exécution de la mise à jour via USB peut ne pas être possible en fonction du fabricant du périphérique de stockage.

Réinitialisation

5 Sec - +

Avec la Soundbar activée, maintenez les touches - + (Volume) situées sur le boîtier enfoncées simultanément pendant au moins 5 secondes. L'affichage LED change comme indiqué ci-dessous, puis la Soundbar est réinitialisée.

Indicateur à LED La diode blanche se déplace de gauche à droite et de droite à gauche « Start the factory reset. » Clignotement cyan X3 « The factory reset is complete. »

Attention

- Tous les réglages de la Soundbar sont réinitialisés. Veillez à n'effectuer cette opération que lorsque la réinitialisation est nécessaire.

13 Dépannage

Avant de contacter l'assistance, veuillez lire ce qui suit.

La soundbar ne s'allume pas.

Vérifiez que le cordon d'alimentation de la Soundbar est correctement inséré dans la prise.

La soundbar fonctionne par intermittence.

Retirez le cordon d'alimentation, puis insérez-le à nouveau. Mettez l'appareil externe hors tension, puis sous tension, et réessayez. En l'absence de signal, la Soundbar s'éteint automatiquement après un certain temps. Activez l'alimentation. (Voir page 9.)

La télécommande ne fonctionne pas.

→Pointez la télécommande directement vers la Soundbar. →Remplacez les piles de la télécommande par des piles neuves.

La soundbar n'émet aucun son.

→ Le volume de la Soundbar est trop bas ou a été mis en sourdine. Réglez le volume. → Si un appareil externe (STB, appareil Bluetooth, appareil mobile, etc.) est connecté, réglez le volume de l'appareil externe.

Sélectionnez la Soundbar comme sortie du son du téléviseur. (Téléviseur Samsung : Accueil → Menu → Paramètres → Tous les paramètres → Son → Sortie son → Sélectionnez la Soundbar)

→ La connexion du câble à la Soundbar peut ne pas être desserrée. Débranchez le câble et connectez-le de nouveau.

Débranchez complètement le cordon d'alimentation, reconnectez-le, puis allumez l'appareil.

→Initialisez l'appareil et réessayez. (Voir page 36.)

Si le téléviseur n'est pas connecté via HDMI (ARC).

Vérifiez si le câble HDMI est correctement connecté à la borne ARC. (Voir page 17.) La connexion peut être rendue impossible par l'appareil externe connecté (décodeur, console de jeu, etc.). Connectez directement la Soundbar. Il est possible que HDMI-CEC ne soit pas activé sur le téléviseur. Activez CEC sur le menu TV. (Téléviseur Samsung : Accueil (→Menu → Paramètres ( ) Tous les paramètres ( → Connexion → Gestionnaire de périphériques externes → Anynet+ (HDMI-CEC) ALLUMÉ)

La soundbar ne se connecte pas via bluetooth.

Lors de la connexion d'un nouvel appareil, passez en mode jumelage Bluetooth pour établir la connexion. (Maintenez la touche

*PAIR de la télécommande ou la touche

→ (Source) située sur le boîtier de la Soundbar, enfoncée pendant au moins 5 secondes.)

→Si la Soundbar est connectée à un autre appareil, déconnectez d'abord cet appareil pour changer d'appareil.

Supprimez la liste des enceintes Bluetooth sur l'appareil à connecter, puis reconnectez-le. (Téléviseur Samsung : Accueil ( ⓝ ) → Menu → Paramètres ( ⚙ ) → Tous les paramètres ( ⚙ ) → Son → Sortie son → Liste des haut-parleurs Bluetooth)

→Débranchez puis reconnectez la fiche d'alimentation, et réessayez.

→Initialisez l'appareil et réessayez. (Voir page 36.)

Le son se coupe lors d'une connexion via bluetooth.

Si votre appareil connecté via Bluetooth se situe à une distance trop importante de la Soundbar, il est possible que le son soit coupé. Rapprochez l'appareil de la Soundbar. Si une partie du corps entre en contact avec l'émetteur Bluetooth ou que le produit est installé sur un meuble en métal, il est possible que le son émis soit coupé. Vérifiez l'environnement d'installation et les conditions d'utilisation.

La multiconnexion bluetooth ne fonctionne pas.

Lorsque le téléviseur est connecté à la Soundbar, la multiconnexion Bluetooth peut ne pas fonctionner. Déconnectez la Soundbar du téléviseur et réessayez. Vérifiez que le paramètre de multiconnexion Bluetooth est activé. (Reportez-vous à la section "La Soundbar ne se connecte pas via Bluetooth."). Déconnectez l'appareil en cours de lecture, appariez-le avec l'appareil que vous souhaitez connecter, puis reconnectez l'appareil précédent. Si le son est inaudible même après avoir établi correctement la connexion, reportez-vous à la section "Le son se coupe lors d'une connexion via Bluetooth.".

La soundbar ne s'allume pas automatiquement avec le téléviseur.

Éteindre la Soundbar alors que vous regardez le téléviseur entraîne la désactivation de la synchronisation de l'alimentation du téléviseur et de la Soundbar. Commencez par éteindre le téléviseur.

Ce produit ne prend pas en charge Dolby Atmos®.

Pour envoyer des questions et des demandes concernant des logiciels libres, contactez Samsung Open Source (http://opensource.samsung.com)

16 Remarque importante à PROPOS du service

• Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).

Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

- Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée.

Spécifications

Nom du modèle HW-S50B / HW-S56B
USB 5V/0,5A
Poids 2,4 kg
Dimensions (L x H x P) 670,0 x 62,3 x 105,0 mm
Plage de températures en fonctionnement +5°C à +35°C
Plage d'humidité en fonctionnement 10 % ~ 75 %
AMPLIFICATEURPuissance de sortie nominale	(30W x 2) + (30W x 2) + 20W
Formats de lecture pris en chargeDTS, Dolby® Digital (Le son DTS VirtualSurround est lu au format DTS.)	LPCM 2ch, Dolby AudioTM (prise en charge de Dolby® Digital), DTS, DTS Virtual:X
PUISSANCE DE SORTIE DE L'APPAREIL SANS FIL La puissance de transmission est de 9 dBm.

Consommation électrique totale en veille (W) 0,5W
BluetoothMéthode de désactivation du port	Appuyez et maintenez enfoncée la toucheSOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.

Remarques

• Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
• Le poids et les dimensions sont approximatifs.

Par la présente, Samsung déclare que cet équipement radio est conforme à la directive 2014/53/UE et répond à toutes les exigences réglementaires du Royaume-Uni.

Le texte complet de la déclaration de conformité est accessible à l'adresse http://www.samsung.com : accédez à Assistance, puis saisissez le nom du modèle.

Cet équipement peut fonctionner dans tous les pays de l'UE et au Royaume-Uni.

[Élimination des batteries de ce produit]

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (déchets d'équipements électriques & électroniques)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil, par ex. la réglementation REACH WEEE, rendez-vous sur : www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

Règlement (UE) 2019/1782 de la commission

Exigences d'écoconception applicables aux sources d'alimentation externe :

www.samsung.com/global/ecodesign_component
