HWS56B - Zvuková lišta SAMSUNG - Bezplatný návod k obsluze

Typ produktu	Soundbar
Značka	Samsung
Model	HW-S56B / HW-S50B
Rozměry (Š x V x H)	670,0 x 62,3 x 105,0 mm
Hmotnost	2,4 kg
Napájení	AC/DC adaptér 19V, pohotovostní spotřeba 0,5W
Celkový výstupní výkon	160 W (30W x 4 + 20W)
Konektivita	HDMI ARC, optický vstup, USB (5V/0,5A), Bluetooth
Podporované zvukové formáty	DTS, Dolby Digital, LPCM 2ch, DTS Virtual:X
Zvukové funkce	Zvukové režimy (DTS Virtual:X, Standard, Music, Game, Adaptive Sound), noční režim, vylepšení hlasu, 7pásmový ekvalizér
Bluetooth	Verze 5.0 s multi-připojením (2 zařízení), dosah ~10 m
Součásti v balení	Dálkový ovladač, baterie, HDMI kabel, síťový adaptér, napájecí kabel, průvodce instalací na zeď
Montáž na zeď	Součástí je držák na zeď, šrouby nejsou součástí (M5, délka ≥35 mm)

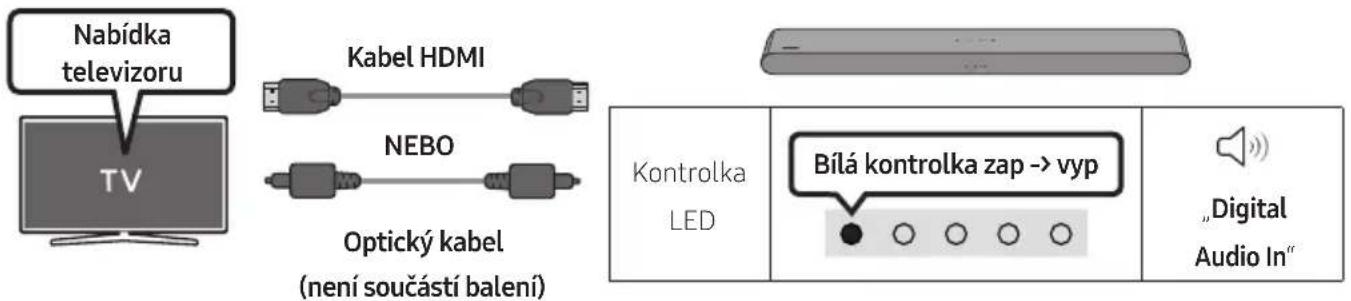

Kompatibilita s TV	Funkce Q-Symphony s TV Samsung, HDMI ARC, Bluetooth
Údržba	Čistěte suchým měkkým hadříkem, vyhněte se kapalinám a aerosolům
Provozní teplota	+5°C až +35°C
Provozní vlhkost	10 % až 75 %
Bezpečnost	Ochrana proti přepětí, automatické vypnutí po 20 minutách bez signálu, třída II
Opravitelnost	Náhradní díly dostupné přes servis Samsung, možnost obnovení továrního nastavení

Často kladené otázky - HWS56B SAMSUNG

Soundbar se nezapíná. Co dělat?

Zkontrolujte, zda je napájecí kabel správně zapojen do zásuvky a adaptéru. Ujistěte se, že je AC/DC adaptér správně připojen k soundbaru. Pokud problém přetrvává, zkuste jinou elektrickou zásuvku.

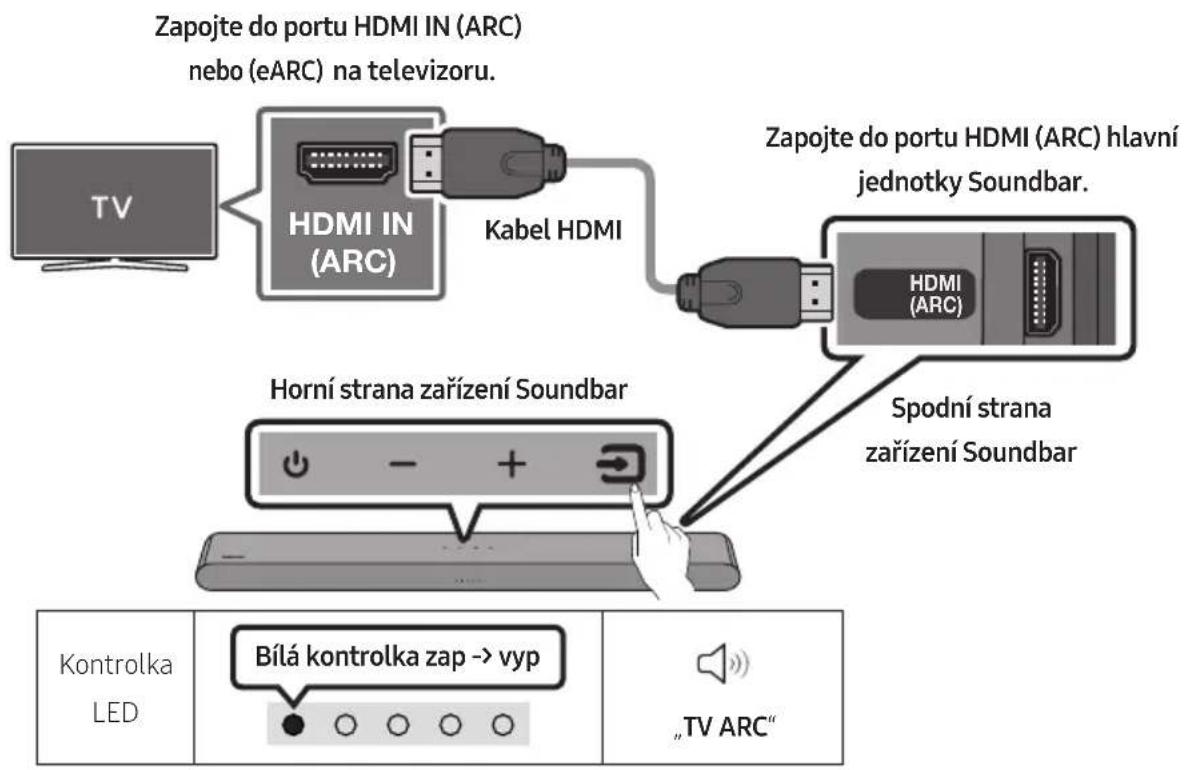

Jak připojit soundbar k televizoru pomocí HDMI ARC?

Použijte HDMI kabel pro připojení portu HDMI (ARC) na soundbaru k portu HDMI IN (ARC) na televizoru. Zapněte obě zařízení a na soundbaru vyberte zdroj 'TV ARC'. Ujistěte se, že je HDMI-CEC aktivováno v nastavení televizoru.

Zvuk soundbaru je přerušovaný přes Bluetooth. Proč?

Může to být způsobeno příliš velkou vzdáleností mezi zařízeními nebo rušením. Přibližte Bluetooth zařízení do vzdálenosti menší než 10 m od soundbaru. Vyhněte se překážkám jako tlusté stěny a zařízení vyzařující vlny (mikrovlnky, Wi-Fi routery). Zkontrolujte také, zda je baterie zařízení dostatečně nabitá.

Dálkový ovladač nefunguje. Jak to opravit?

Namiřte dálkový ovladač přímo na soundbar ze vzdálenosti maximálně 7 m. Vyměňte baterie za nové (typ AAA). Pokud problém přetrvává, zkontrolujte, zda nic neblokuje infračervený senzor na soundbaru.

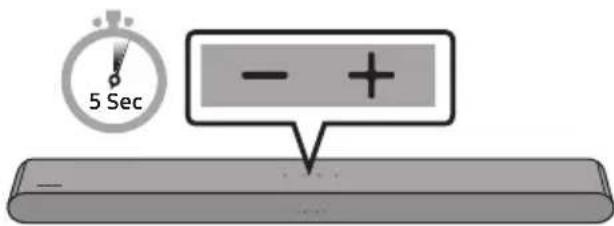

Jak obnovit tovární nastavení soundbaru?

Zapněte soundbar. Současně podržte tlačítka Volume + a Volume - na zařízení po dobu alespoň 5 sekund. LED indikátor bude blikat a zařízení se restartuje. Všechna nastavení budou vymazána.

Mohu připojit dvě Bluetooth zařízení současně?

Ano, soundbar podporuje multi-připojení Bluetooth. Můžete připojit až 2 zařízení současně. Pro aktivaci této funkce se ujistěte, že je režim multi-připojení zapnutý (výchozí). Podržte tlačítko PAIR na dálkovém ovladači po dobu 5 sekund, když je soundbar vypnutý, pro přepnutí režimů.

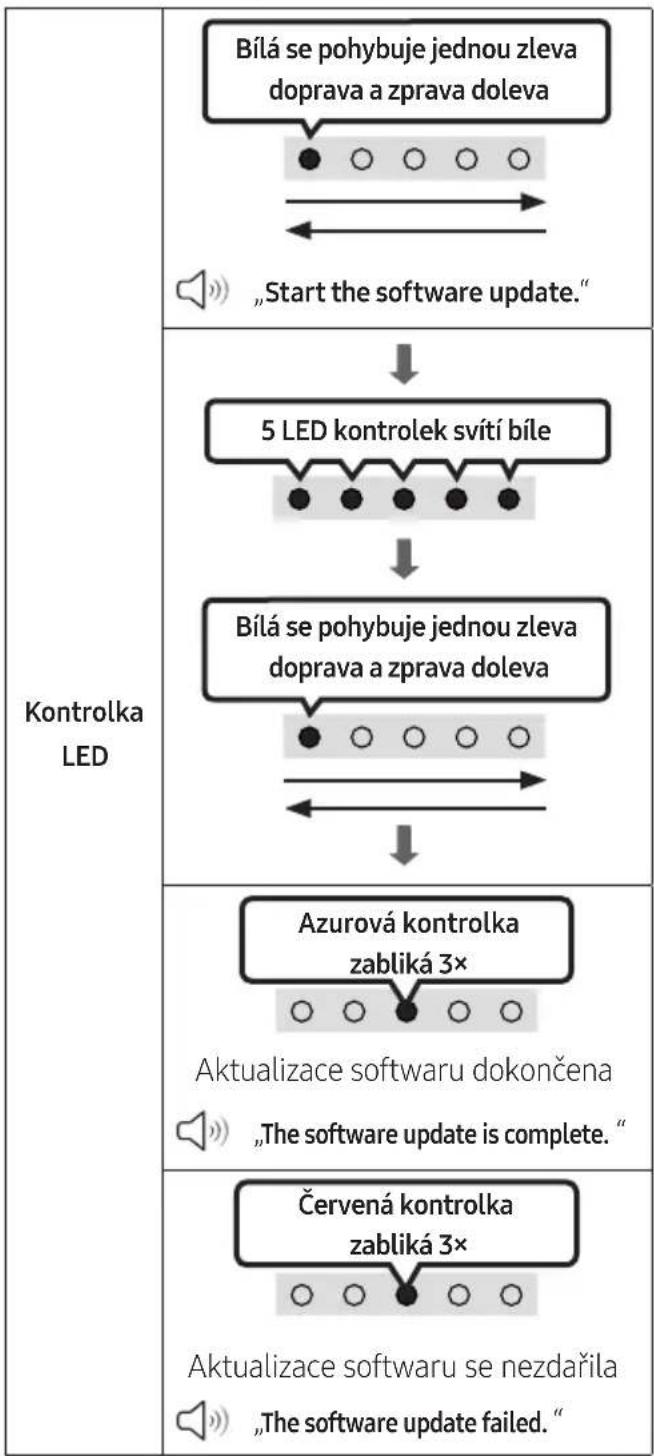

Jak aktualizovat software soundbaru?

Stáhněte nejnovější verzi firmwaru ze stránek Samsung (samsung.com) a uložte soubor na USB flash disk naformátovaný na FAT32. Připojte USB klíč k USB portu soundbaru pomocí Micro-USB adaptéru. Zapněte soundbar a vyberte zdroj USB. Aktualizace se spustí automaticky. Během procesu nevypínejte zařízení.

Soundbar nevydává žádný zvuk s televizorem. Co zkontrolovat?

Zkontrolujte, zda je soundbar vybrán jako výstup zvuku v nastavení televizoru (menu Zvuk > Výstup zvuku). Ujistěte se, že kabel (HDMI nebo optický) je správně připojen. Pokud používáte HDMI, potvrďte, že porty jsou označeny ARC. Zvyšte hlasitost soundbaru a deaktivujte tichý režim.

Jak nastavit basy a výšky?

Použijte tlačítko TONE CONTROL na dálkovém ovladači pro přístup k nastavení. Pomocí tlačítek Nahoru/Dolů přepínejte mezi 'Treble' (výšky) a 'Bass' (basy), poté nastavte úroveň od -6 do +6. Tato funkce je dostupná ve všech zvukových režimech kromě 'Standard'.

Jaké jsou dostupné zvukové režimy a k čemu slouží?

Zvukové režimy jsou: DTS Virtual:X (prostorový zvuk 3D), Standard (původní zvuk), Music (přirozený zvuk pro hudbu), Game (stereoskopický zvuk pro hry), Adaptive Sound (analyzuje obsah a automaticky optimalizuje zvuk). Vyberte je tlačítkem SOUND MODE na dálkovém ovladači.

NÁVOD K OBSLUZE HWS56B SAMSUNG

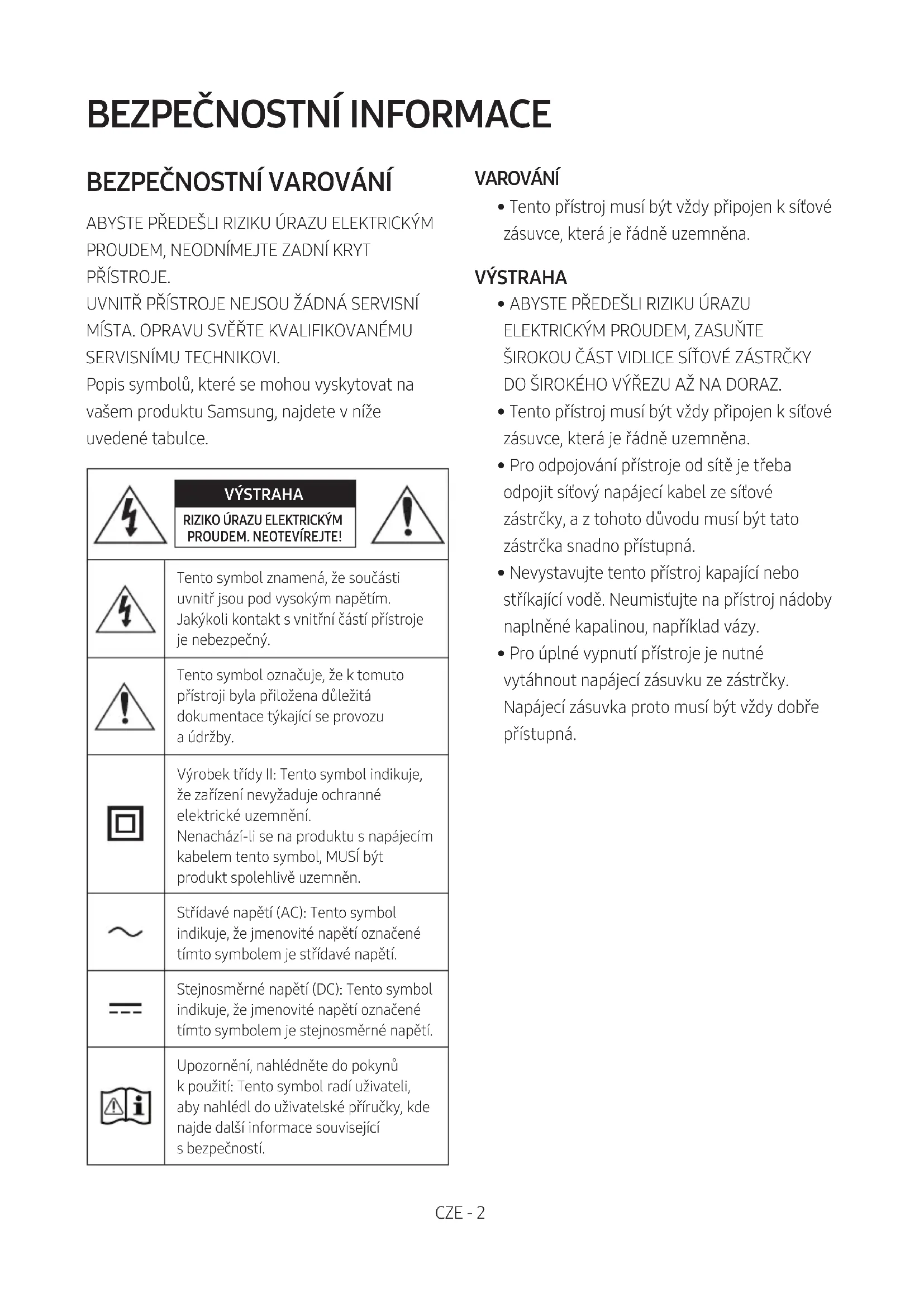

Popis symbolů, které se mohou vyskytovat na vašem produktu Samsung, najdete v níže uvedené tabulce.

	VÝSTRAHA
	RIZIKO ÚRAZU ELEKTRICKÝMPROUDEM. NEOTEVÍREJTE!
	Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím.Jakýkoli kontakt s vnitřní částí přístroje je nebezpečný.
	Tento symbol označuje, že k tomuto přístroji byla přiložena důležitá dokumentace týkající se provozu a údržby.
	Výrobek třídy II: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění.Nenachází-li se na produktu s napájecím kabelem tento symbol, MUSÍ být produkt spolehlivě uzemněn.
	Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.
	Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.
	Upozornění, nahlédněte do pokynů k použití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související s bezpečností.

VÝSTRAHA

VAROVÁNÍ

- Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

VÝSTRAHA

• ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, ZASUŇTE ŠIROKOU ČÁST VIDLICE SÍŤOVÉ ZÁSTRČKY DO ŠIROKÉHO VÝŘEZU AŽ NA DORAZ.
• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.
• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.
• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumistujte na přístroj nádoby naplněné kapalinou, například vázy.
• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.

BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že zdroj napětí AC ve vašem domě odpovídá požadavkům napájení uvedeným na identifikačním štítku nalepeném na spodní straně produktu. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumistujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.

2. Během bouřky odpojte zástrčku napájecího kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.

3. Přístroj nevystavujte přímému slunečnímu světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

4. Přístroj chraňte před vlhkostí (např. vázy) a horkem (např. krb) a neumistujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

5. Baterie používaná v tomto přístroji obsahuje chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie.

VÝSTRAHA: V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.

OBSAH

01 Kontrola komponent 6

02 Přehled produktu 7

Přední panel/horní panel Soundbaru 7

Dolní panel zařízení Soundbar 8

03 Používání dálkového ovladače 9

Vložení baterií do dálkového ovladače (2 tužkové baterie AAA) 9

Jak používat dálkový ovladač ____ 9

Používání skrytých tlačítek (tlačítka s více funkcemi) ____ 14

Výstupní specifikace pro různé režimy zvukových efektů ____ 14

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru 15

04 Připojení zařízení Soundbar 16

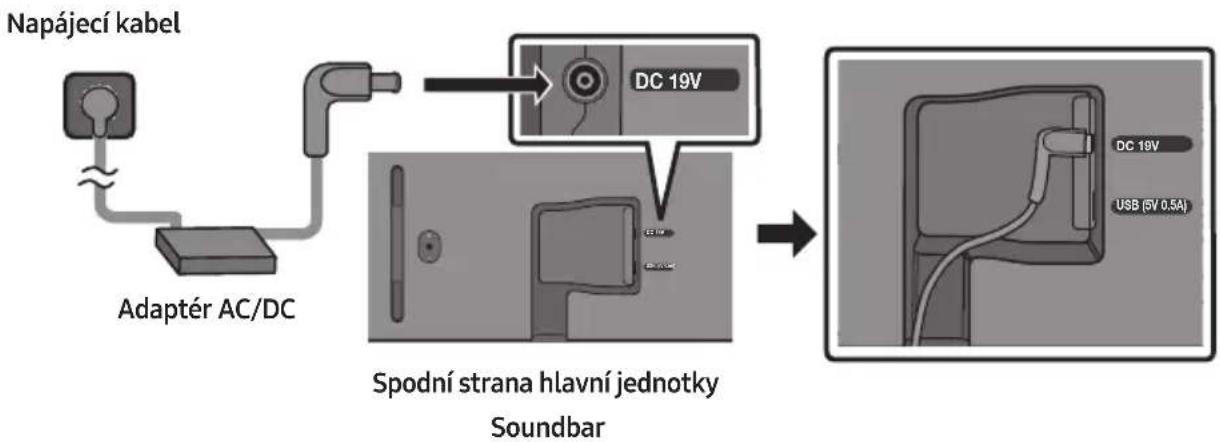

Zapojení do elektriny 16

Připojení sady bezdrátových zadních reproduktorů Samsung a subwooferu k zařízení Soundbar ____ 16

05 Používání kabelového připojení k televizoru 17

Metoda č. 1. Připojení pomocí HDMI ____ 17

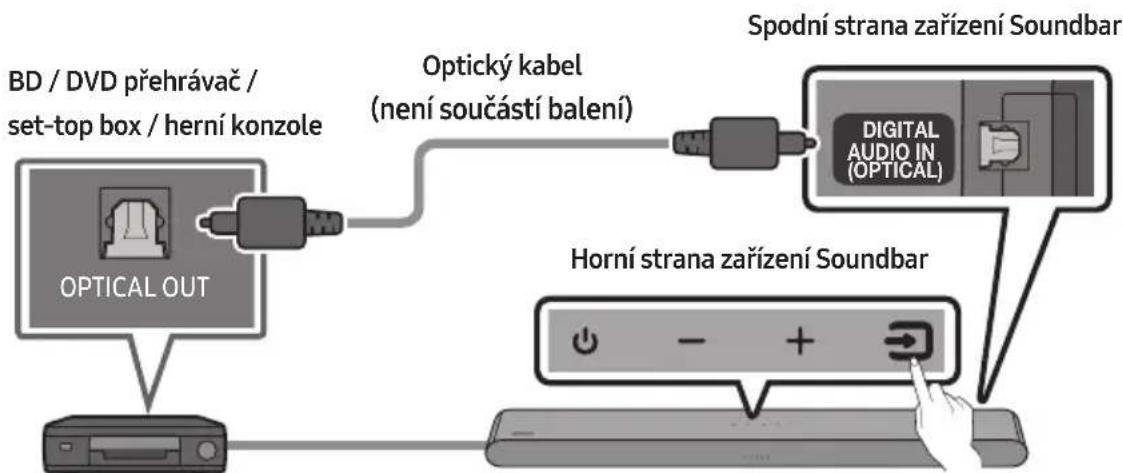

Metoda č. 2. Připojení pomocí optického kabelu ____ 19

06 Používání bezdrátového připojení k televizoru 21

Připojení přes Bluetooth 21

07 Připojení externího zařízení 23

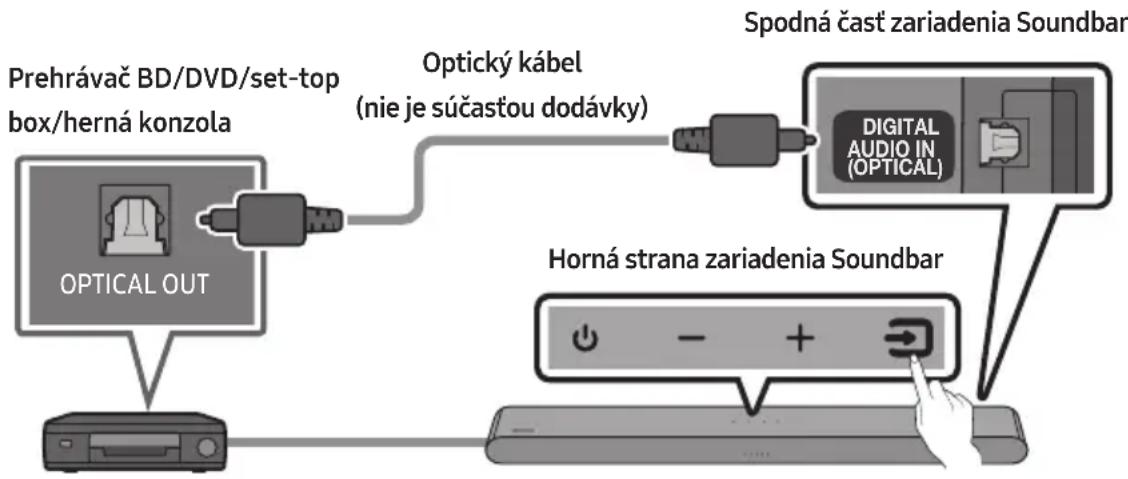

Připojení pomocí optického kabelu ____ 23

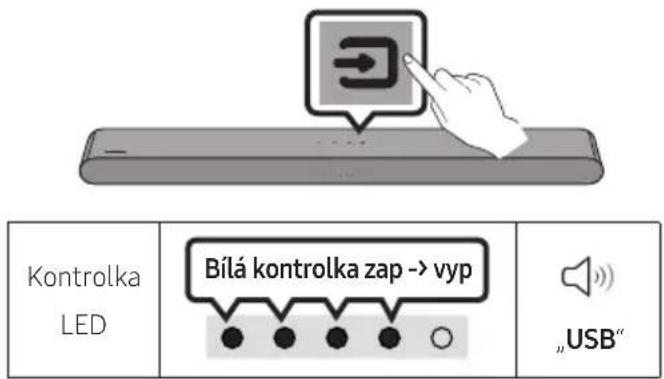

08 Připojení pamětového zařízení USB 24

09 Připojení mobilního zařízení 26

Připojení přes Bluetooth 26

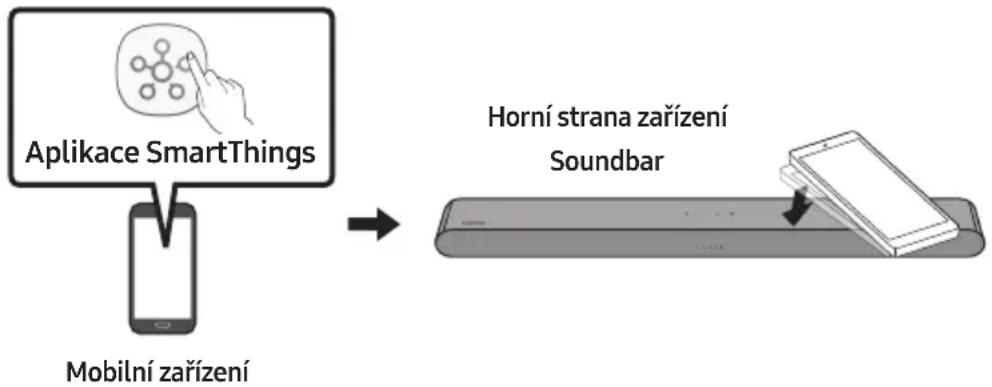

Používání Tap Sound ____ 31

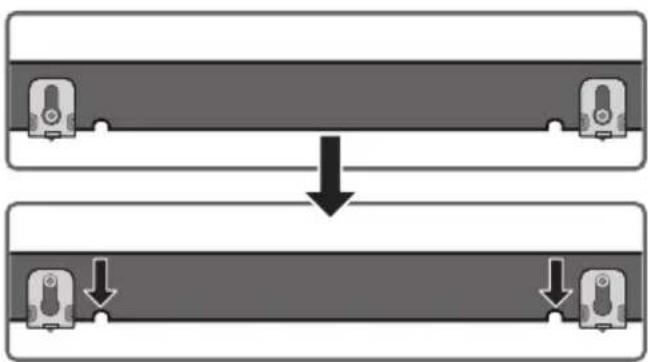

10 Instalace nástěnného držáku 32

Podmínky instalace ____ 32

Součástky pro upevnění na stěnu ____ 32

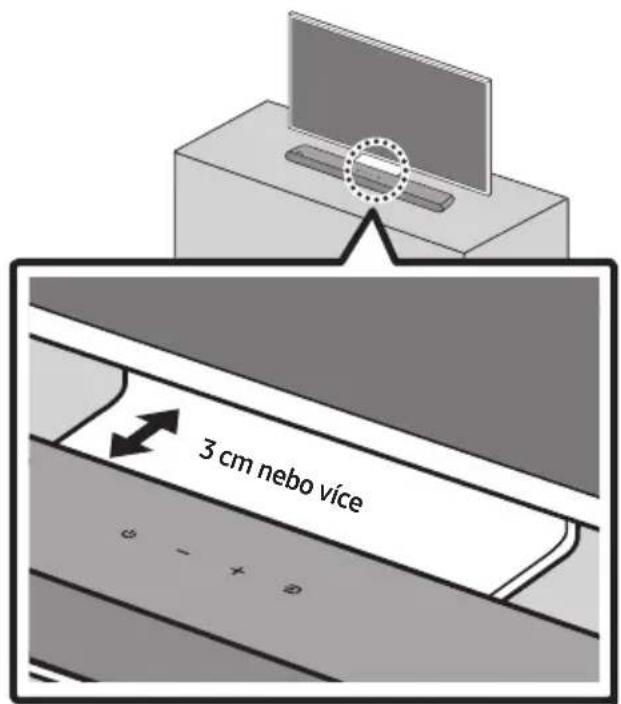

11 Instalace zařízení Soundbar před televizorem 34

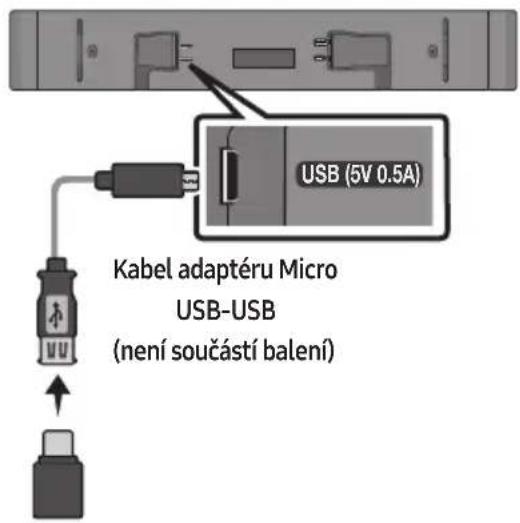

12 Aktualizace softwaru 35

Obnovení ____ 36

13 Odstraňování potíží 37

14 Licence 38

15 Poznámka k licenci otevřeného softwaru 39

16 Důležité upozornění k servisu 39

17 Technické údaje a další informace 40

Technické údaje 40

01 KONTROLA KOMPONENT

Hlavní jednotka zařízení Soundbar Dálkový ovladač /

Kabel HDMI Adaptér AC/DC (Soundbar)
baterie k zařízení Soundbar

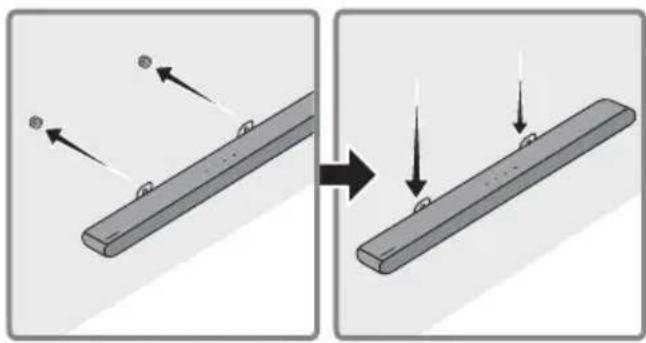

Průvodce upevněním na stěnu Držák šroubu Šroub Držák pro upevnění na stěnu

• Další informace týkající se napájecího zdroje a spotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky zařízení Soundbar)
• Chcete-li zakoupit další nebo volitelné kabely, kontaktujte servisní středisko společnosti Samsung nebo oddělení péče o zákazníky společnosti Samsung.
• Více informací o upevnění na stěnu najdete na straně 32.
• Změny konstrukce a specifikace bez předchozího upozornění jsou vyhrazeny.
• Vzhled příslušenství se může oproti uvedeným obrázkům nepatrně lišit.

02 PŘEHLED PRODUKTU

Přední panel/horní panel Soundbaru

2 4 3 Horní panel 1

1	Kontrolka LED	Kontrolka LED bliká, svítí nebo mění barvu podle aktuálního režimu nebo stavu zařízení Soundbar. Barva kontrolky LED a počet světel označují aktivní režim podle popisu níže.
		(W4WD)Bílá kontrolkaLED	(4x27)Bílá kontrolkaLED	(XH0H)Vícebarevnákontrolka LED	(WC33)Bílá kontrolkaLED	(ZWZW)Bílá kontrolkaLED
		Vícebarevná kontrolka LED může měnit barvu na Bílou, Azurovou, Zelenou, Červenou, Žlutá, Oranžová, Nachová a Modrou v závislosti na režimu nebo stavu.
2	Vypínač Zapíná a vypíná zařízení.
3	Hlasitost Slouží k úpravě hlasitosti.
4	Zdroj	Režim změníte stisknutím tlačítka (Zdroj). Při každé změně režimu bude kontrolka LED svítit bíle a poté se vypne.

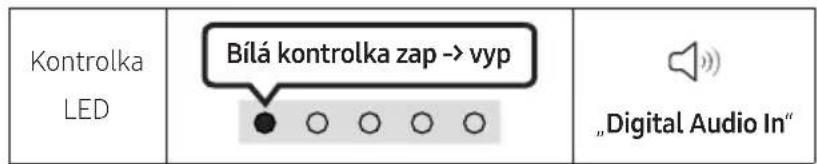

		KontrolkaLED	Bílá kontrolka zap -> vyp Bílá kontrolka zap -> vyp Bílá kontrolka zap -> vyp
			„Digital Audio In“ nebo „TV ARC“	„Bluetooth“ „USB“

- Tlačítko napájení začne fungovat do 4–6 s od zapojení do sítě.

- Po zapnutí zařízení se po 4–5 s ozve akustický signál.

- Pokud uslyšite zvuk z televizoru i ze zařízení Soundbar, přejděte do nabídky Nastavení a u zvukového zdroje televizoru změňte reproduktor na možnost Ext. reproduktor.

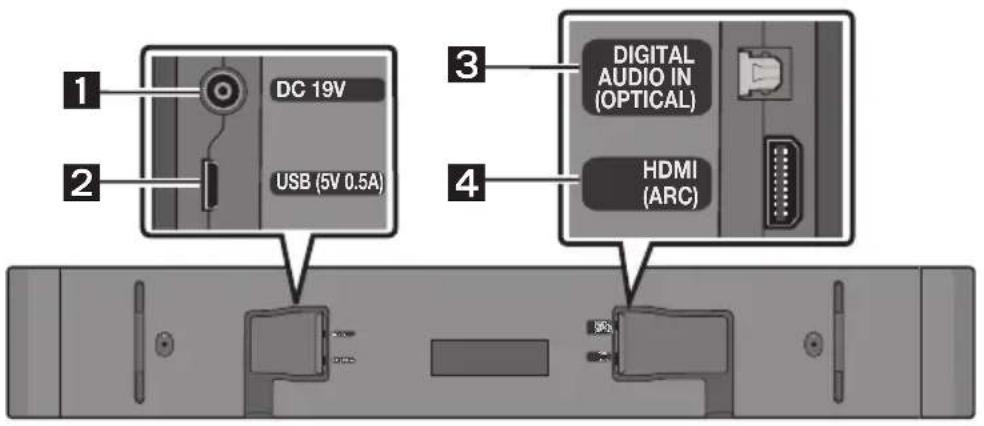

Dolní panel zařízení Soundbar

1 DC 19V USB (5V 0.5A) 2 3 DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) 4

1	DC19V (Napájecí zdroj)Zapojte napájecí adaptér AC/DC.

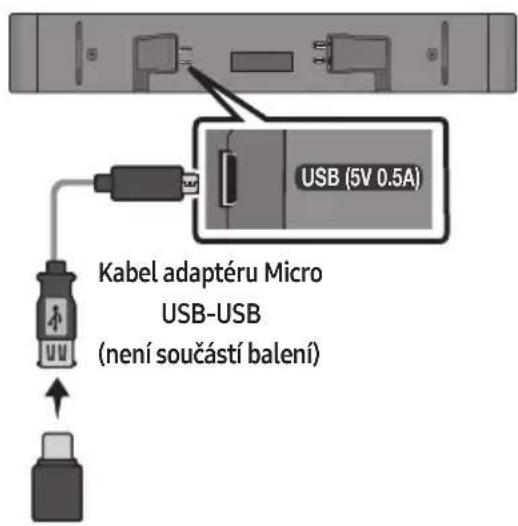

2	USB (5V 0.5A)Slouží k připojení zařízení USB, ze kterého můžete přehrávat hudební soubory prostřednictvím zařízení Soundbar.
3	DIGITAL AUDIO IN (OPTICAL)Zapojte digitální (optický) výstup k externímu zařízení.
4	HDMI (ARC)Slouží k připojení ke konektoru HDMI (ARC) na televizoru.

- Při odpojování napájecího kabelu napájecího adaptéru AC/DC z elektrické zásuvky držte kabel za zástrčku, nikoli za kabel.

- Zařízení ani žádné další komponenty nepřipojujte do síťové zásuvky, dokud nebudou všechny komponenty řádně propojeny.

03 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE

Vložení baterií do dálkového ovladače (2 tužkové baterie AAA)

Posouvejte zadním krytem ve směru šipky, dokud jej zcela nesejmete. Do ovladače vložte 2 baterie AAA (1,5 V) s ohledem na správnou polaritu. Zasuňte zadní kryt zpět na místo.

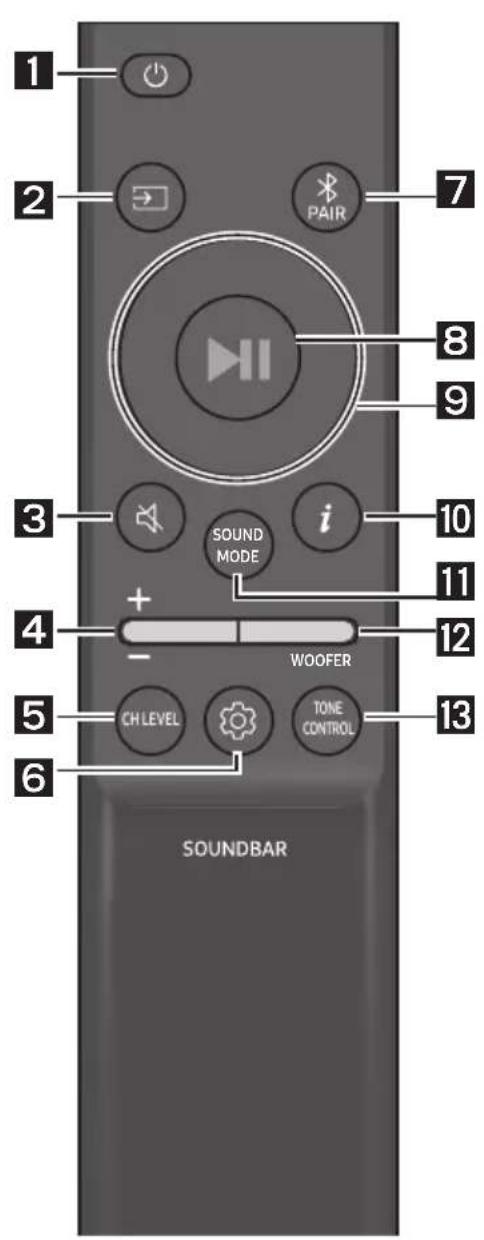

Jak používat dálkový ovladač

1 2 PAIR 7 8 9 3 i 10 11 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1	Vypínač Zapíná a vypíná zařízení Soundbar.
	Kontrolka LED	Azurová kontrolka zabliká 1× Zap	Červená kontrolka zabliká 3× Vyp
	· Funkci Auto Power Down Jednotka se automaticky vypne v následujících případech: - V režimu „Digital Audio In“ nebo „TV ARC“ / „Bluetooth“ / „USB“, pokud po dobu 20 minut není k dispozici zvukový signál.
2	→ (Zdroj) Stisknutím vyberte zdroj připojený k zařízení Soundbar.
3	→ (Ztlumit) Stisknutím tlačítka (Ztlumit) ztlumíte zvuk. Opětovným stisknutím tlačítka zvuk opět zapnete.
	Kontrolka LED	Bliká X opakovaně ○ ○ ○ ○ ●

4

Hlasitost

Stisknutím tlačítka nahoru nebo dolů nastavíte hlasitost.

Kontrolka LED

Zvýšení hlasitosti

Snížení hlasitosti

5

CH LEVEL

Stisknutím tlačítka můžete nastavit hlasitost jednotlivých reproduktorů.

Kontrolka LED
[YS44]	„Centre Level”

Když jsou připojeny zadní reproduktory (prodávají se samostatně), je podporováno nastavení „Rear Level“. Chcete-li upravit hlasitost „Rear Level“ v rozsahu -6 až +6, použijte tlačítka Nahoru/Dolů.

6

(Ovládání zvuku)

Stisknutím tlačítka můžete nastavit funkci zvuku. Požadovanou položku lze upravit tlačítky Nahoru/Dolů. Při každé změně režimu bude vícebarevná kontrolka LED blikat bíle.

• Není-li obraz televizoru synchronizován se zvukem zařízení Soundbar, vyberte v nabídce ovládání zvuku možnost „Sync“ a šipkami Nahoru/Dolů nastavte zpoždění zvuku v rozmezí od 0 do 300 ms. (Není k dispozici v režimu „USB“ nebo „Bluetooth“.)
• „Sync“ je podporována pouze u některých funkcí.
• Režimy „Night mode“ a „Voice enhancement“ nejsou ve zvukovém režimu „DTS Virtual:X“ podporovány.
• Režim „Night mode“ je optimalizován pro noční sledování, protože nastavení snižuje hlasitost a současně zachovává zřetelné dialogy.
  – Režim „Voice enhancement“ zdokonaluje poslech mluvených dialogů ve filmech a v televizi.

	7 pásmový EQ
	Stiskněte a podržte asi na 5 sekund tlačítkoovládání zvuku).		Pomocí tlačítek Vlevo/Vpravomůžete u každé z nich nastavit rozmezí od -6 do +6.
	„150Hz“		„150Hz“ → „300Hz“ → „600Hz“ → „1.2kHz“ →„2.5kHz“ → „5kHz“ → „10kHz“

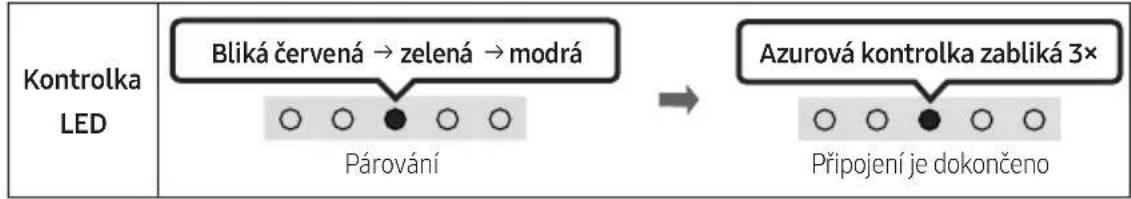

7	Bluetooth PAIRZapněte na zařízení Soundbar režim párování přes Bluetooth.Jakmile tlačítko stisknete, zobrazení kontrolek LED se změní podle znázornění níže.Dokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit naČervenou→ Zelenou → Modrou.
8	(Přehrát / Pozastavit)Stisknutím tlačítka v režimu „USB“ můžete rovněž přehrávat nebo pozastavit hudbu.
9	Nahoru/Dolů/Vlevo/VpravoStisknutím možností Nahoru/Dolů/Vlevo/Vpravona tlačítku vyberete nebo nastavíte funkce.OpakováníChcete-li použít funkci opakování v režimu „USB“, stiskněte tlačítko Nahoru.Přeskočení skladbyStisknutím tlačítka Vpravovyberete další hudební soubor. Stisknutím tlačítkaVlevovyberetepředchozí hudební soubor.ID SETPodržením stisknutého tlačítka Nahuropo dobu 5 sekund dokončíteID SET(při připojováníbezdrátového subwooferu nebo bezdrátových zadních reproduktorů).
10	i (Info)Po stisknutí se zobrazí informace o jednotlivých režimech. (Viz strana 7.)

11

SOUND MODE

Stisknutím tlačítka můžete vybrat požadovaný zvukový režim. Při každé změně režimu bude vícebarevná kontrolka LED blikat bíle. (Zvukový režim se může lišit v závislosti na modelu televizoru.)

Působivý 3D zvuk z libovolného obsahu.

- Standard

Poskytuje výstup původního zvuku.

- Music

Poskytuje přirozenější a prostorovější zvuk pro hudební obsah.

- Game

Poskytuje stereoskopický zvuk, abyste se ještě víc ponořili do hry.

- Adaptive Sound

Analyzuje obsah v reálném čase a automaticky poskytuje optimální zvukové pole na základě charakteristiky obsahu.

• Zapnutí/vypnutí Bluetooth Power

Tato funkce umožňuje automaticky zapnout Soundbar po přijetí žádosti o připojení z dříve připojeného televizoru nebo zařízení Bluetooth. Tato funkce je ve výchozím nastavení zapnutá.

- Chcete-li vypnout funkci Bluetooth Power, podržte stisknuté tlačitko SOUND MODE na déle než 5 sekund.

- Zapnutí/vypnutí DRC (Dynamic Range Control)

Umožňuje použít řízení dynamického rozsahu obsahu Dolby Digital. Když je Soundbar vypnutý, stiskněte a podržte tlačitko SOUND MODE na déle než 5 sekund. Tím zapnete nebo vypnete funkci DRC (Řízení dynamického rozsahu). Když je zapnutá funkce DRC, sníží se hlasitost hlasitého zvuku. (Zvuk může být zkreslený.)

Tlačítko SOUND MODE	Kontrolka LED
	Zap(výchozínastavení)	Vyp
Zapnutí/vypnutí DRC	Přepnutí Zap → Vyp

12

HLASITOST WOOFER (HLOUBEK)

PROOFER CH LEVEL TOP GEAR + -

SOLD MODE PROOFER CHA LEVEL

Když je subwoofer připojený, stisknutím tlačítka Nahoru nebo Dolů upravíte úroveň hloubek na -12 nebo od -6 do +6. Když je subwoofer odpojený, stisknutím tlačítka Nahoru nebo Dolů upravíte úroveň hloubek od -6 do +6. Chcete-li nastavit úroveň hlasitosti basového reproduktoru (hloubek) na 0 (výchozí), stiskněte tlačítko (Pokud je Soundbar připojený k bezdrátovému subwooferu (prodává se samostatně).

13

TONE CONTROL

Stisknutím tlačítka můžete nastavit úroveň výšek a basů. Požadovanou položku lze upravit tlačítky Nahoru/Dolů. (Tato funkce je k dispozici ve všech zvukových režimech kromě režimu „Standard“.)

Používání skrytých tlačítek (tlačítka s více funkcemi)

Skryté tlačítko		Referenční strana
Tlačítko dálkového ovladače Funkce
WOOFER (Nahoru)	Zapnutí/vypnutí dálkového ovladače televizoru	Strana 15
Vlevo	Zapnutí/vypnutí automatického připojení televizoru	Strana 22
Nahoru ID SET Strana 11
[SW77] (Ovládání zvuku)	7 pásmový EQ Strana 11
SOUND MODE	Zapnutí/vypnutí DRC Strana 12
	Zapnutí/vypnutí Bluetooth Power Strana 12
*PAIR	Zapnutí/vypnutí Vícenásobného připojení Bluetooth	Strana 29

Výstupní specifikace pro různé režimy zvukových efektů

Efekt Vstup		Výstup
		Pouze se zařízením Soundbar	Pouze se subwooferem	Se subwooferem a sadou bezdrátových zadních reproduktorů
DTS Virtual:X	2.0 kanály 3.0	kanály 3.1 kanály 5.1 kanály
	5.1 kanály 3.0	kanály 3.1 kanály 5.1 kanály
Standard	2.0 kanály 2.0	kanály 2.1 kanály 2.1 kanály
	5.1 kanály 3.0	kanály 3.1 kanály 5.1 kanály
Music	2.0 kanály 3.0	kanály 3.1 kanály 5.1 kanály
	5.1 kanály 3.0	kanály 3.1 kanály 5.1 kanály
Game	2.0 kanály 3.0	kanály 3.1 kanály 5.1 kanály
	5.1 kanály 3.0	kanály 3.1 kanály 5.1 kanály
Adaptive Sound	2.0 kanály 3.0	kanály 3.1 kanály 5.1 kanály
	5.1 kanály 3.0	kanály 3.1 kanály 5.1 kanály

• Sadu bezdrátových zadních reproduktorů Samsung a subwoofer lze zakoupit samostatně. Chcete-li si tuto sadu nebo subwoofer pořídit, obratte se na prodejce, u kterého jste zařízení Soundbar zakoupili.

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru

Hlasitost zařízení Soundbar se nastavuje dálkovým ovladačem televizoru.

- Tuto funkci lze použít pouze s IČ dálkovými ovladači. Dálkové ovladače Bluetooth (dálkové ovladače, které vyžadují párování) nejsou podporovány.

- Chcete-li používat tuto funkci, nastavte reproduktor televizoru na Ext. reproduktor.

• Výrobci podporující tuto funkci:

Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Zapnutí/vypnutí dálkového ovladače televizoru

1. Vypněte zařízení Soundbar.
2. Na 5 s podržte tlačítko WOOFER.

Každé podržení tlačítka WOOFER na 5 s vede ke změně režimu v uvedeném pořadí: „Off-TV Remote“ (výchozí režim), „Samsung-TV Remote“, „All-TV Remote“.

Stav kontrolky LED se mění při každé změně režimu, jak je znázorněno níže.

Tlačitko dálkového ovladače	Kontrolka LED Stav
	„Off-TV Remote“(výchozí režim)	Vypněte dálkový ovladač televizoru.
	„Samsung-TV Remote“	Zapněte IČ dálkový ovladač televizoru Samsung.
	„All-TV Remote“	Zapněte IČ dálkový ovladač televizoru cizího výrobce.

04 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

Zapojení do elektriny

V pořadí zřejmém z následujícího obrázku připojte Soundbar k elektrické zásuvce:

- Další informace týkající se přívodu elektrického proudu a spotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky zařízení Soundbar)

1. Napájecí kabel nejdřív připojte k adaptéru AC/DC. Adaptér AC/DC (s napájecím kabelem) připojte k zařízení Soundbar.

2. Připojte napájecí kabel do zásuvky.

POZNÁMKY

• Pokud odpojíte a znovu připojíte napájecí kabel a produkt je zapnutý, zařízení Soundbar se automaticky zapne.
• Zajistěte, aby adaptér AC/DC ležel naplocho na stole nebo na zemi. Pokud adaptér AC/DC umístíte tak, že visí a vstup kabelu AC směřuje nahoru, může do adaptéru vnikat voda a jiné cizí látky, a tím může dojít k jeho selhání.

Připojení sady bezdrátových zadních reproduktorů Samsung a subwooferu k zařízení Soundbar

Připojte k zařízení Soundbar sadu bezdrátových zadních reproduktorů Samsung (SWA-9100S, prodává se samostatně) a bezdrátový subwoofer (SWA-W510, prodává se samostatně) a dosáhněte skutečného prostorového zvuku bez nutnosti použití kabelů.

Podrobné informace týkající se připojení najdete v návodech pro Sadu bezdrátových zadních reproduktorů Samsung a Bezdrátový subwoofer.

05 POUŽÍVÁNÍ KABELOVÉHO PŘIPOJENÍ K TELEVIZORU

Metoda č. 1. Připojení pomocí HDMI

VÝSTRAHA

• Pokud je zapojený kabel HDMI i optický kabel, nejdříve je přijat signál z kabelu HDMI.
• Chcete-li připojit kabel HDMI mezi televizorem a zařízením Soundbar, nezapomeňte zapojit koncovky s označením ARC. Jinak může dojít k poruše zvukového výstupu televizoru.
• Doporučujeme použit kabel High-Speed HDMI Cable with Ethernet.

Připojení televizoru, který podporuje HDMI ARC (Audio Return Channel)

Zapojte do portu HDMI IN (ARC) nebo (eARC) na televizoru. TV HDMI IN (ARC) Kabel HDMI Zapojte do portu HDMI (ARC) hlavní jednotky Soundbar. HDMI (ARC) Horní strana zařízení Soundbar Spodní strana zařízení Soundbar Kontrolka LED Bílá kontrolka zap → vyp „TV ARC“

1. Vypněte zařízení Soundbar a televizor a připojte kabel HDMI tak, jak je uvedeno na obrázku.
2. Zapněte zařízení Soundbar a televizor.
3. Zvuk televizoru vychází ze zařízení Soundbar.

- Pokud není zvuk televizoru slyšet, stiskněte horní panel zařízení Soundbar nebo tlačítko

(Zdroj) na dálkovém ovladači a vyberte režim „Digital Audio In“.

• Není-li zvukový výstup přítomen, znovu zkontrolujte připojení kabelu HDMI.
• Pomocí tlačítek ovládání hlasitosti na dálkovém ovladači televizoru můžete měnit hlasitost zařízení Soundbar.

POZNÁMKY

• Pokud k zařízení Soundbar připojíte kabelem HDMI televizor, který podporuje HDMI ARC (Audio Return Channel), můžete přenášet digitální obraz a zvuková data bez připojení samostatného optického kabelu.
• Doporučujeme použít kabel typu Coreless HDMI, je-li to možné. Pokud použijete kabel Core HDMI, použijte kabel s průměrem menším než 14 mm.
• Tato funkce není k dispozici, pokud kabel HDMI nepodporuje funkci ARC.
• Pokud je prěnášený zvuk ve formátu Dolby Digital a „Formát digitálního výstupu zvuku“ na televizoru je nastaven na možnost PCM, doporučujeme, abyste nastavení změnili na Dolby Digital. Pokud se nastavení na televizoru změní, můžete si vychutnávat lepší kvalitu zvuku. (V nabídce televizoru mohou být pro funkce Dolby Digital a PCM použity jiné výrazy v závislosti na výrobci televizoru.)

Metoda č. 2. Připojení pomocí optického kabelu

Kontrolní opatření před připojením

• Pokud je zapojený kabel HDMI i optický kabel, nejdříve je přijat signál z kabelu HDMI.
• Pokud použijete optický kabel a koncovky jsou zakryté, nezapomeňte kryty sejmout.

KontrolkaLED

1. Vypněte televizor a zařízení Soundbar a propojte port DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar a port výstupu OPTICAL na televizoru pomocí optického kabelu (není součástí balení) tak, jak je uvedeno na obrázku.
2. Zapněte zařízení Soundbar a televizor.
3. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „Digital Audio In“.
4. Zvuk televizoru vychází ze zařízení Soundbar.

Používání funkce Q-Symphony

Při používání funkce Q-Symphony se Soundbar synchronizuje s televizorem Samsung za účelem zvukového výstupu prostřednictvím dvou zařízení a vytvoření optimálního prostorového efektu. Pokud je Soundbar připojen, zobrazí se v menu televizoru Zvukový výstup položka „TV+Soundbar“. Vyberte příslušnou nabídku.

Nabídka televizoru TV Kabel HDMI NEBO Optický kabel (není součástí balení) Kontrolka LED Bílá kontrolka zap -> vyp „Digital Audio In“

- Příklad nabídky televizoru: TV + [AV] Soundbar Název řady [HDMI]

POZNÁMKY

• Funguje na základě kodeku podporovaného televizorem.
• Tato funkce je podporována jen tehdy, pokud je připojen kabel HDMI nebo optický kabel (není součástí balení).
• Zobrazená zpráva se může v závislosti na modelu televizoru lišit.
• Tato funkce je k dispozici v některých televizorech Samsung a některých modelech zařízení Soundbar.

06 POUŽÍVÁNÍ BEZDRÁTOVÉHO PŘIPOJENÍ K TELEVIZORU

Připojení přes Bluetooth

Pokud je přes Bluetooth připojený televizor Samsung, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže.

• Lze připojit pouze jeden televizor Samsung současně.
• Lze připojit televizor Samsung, který podporuje funkci Bluetooth. Ověřte technické údaje televizoru.

1. Stisknutím tlačítka ✝ PAIR na dálkovém ovladači zařízení Soundbar nebo tlačítka (Zdroj) na horním panelu zařízení Soundbar přejděte do režimu „Bluetooth“.

Tlačítko párování přes Bluetooth	Kontrolka LED
NEBOV režimu „Bluetooth“	ParovaniDokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit naČervenou → Zelenou → Modrou.
		„Ready to connect via Bluetooth.“

1. Na televizoru Samsung vyberte režim Bluetooth.

(např. Domů (☐) → Menu → Nastavení (☐) → Všechna nastavení (☐) → Zvuk → Zvukový výstup → Seznam reproduktorů Bluetooth → [AV] Soundbar S5B-Series (Bluetooth))

1. Ze seznamu na obrazovce televizoru vyberte možnost „[AV] Soundbar S5B-Series“.

Dostupné zařízení Soundbar bude na seznamu zařízení Bluetooth televizoru označeno jako „Vyžaduje párování“ nebo „Spárováno“. Chcete-li připojit televizor Samsung k zařízení Soundbar, vyberte zprávu a poté vytvořte připojení.

1. Nyní můžete ze zařízení Soundbar poslouchat zvuk televizoru Samsung.

- Pokud je k dispozici protokol připojení mezi zařízením Soundbar a televizorem Samsung, zařízení Soundbar bude automaticky připojeno změnou režimu na „Bluetooth“.

Pokud se zařízení nepodaří připojit

• Pokud je na seznamu reproduktorů televizoru Samsung uvedeno stávající zařízení Soundbar (např. [AV] Soundbar S5B-Series), odstraňte jej.
• Poté opakujte kroky 1 až 3.

Odpojení zařízení Soundbar od televizoru Samsung

Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „Bluetooth“.

- Odpojení chvíli trvá, protože televizor Samsung musí přijmout od zařízení Soundbar odpověd. (Požadovaný čas se může lišit v závislosti na modelu televizoru Samsung.)

Zapnutí/vypnutí automatického připojení televizoru

Chcete-li zrušit automatické připojení přes Bluetooth mezi Soundbarem a televizorem, stiskněte na dálkovém ovladači na 5 sekund tlačítko Vlevo, když je Soundbar ve stavu „Bluetooth Ready“. (Přepnutí mezi Zapnuto → Vypnuto)

Tlačítko Doleva Kontrolka LED
Bluetooth Ready	Přepnutí Zap → Vyp

Poznámky k připojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1 m, ke kterému se chcete připojit přes Bluetooth.
• Pokud budete při připojování zařízení Bluetooth požádání o PIN kód, zadejte <0000>.
• Zařízení se po 20 minutách v pohotovostním stavu automaticky vypne.
• Zařízení Soundbar nemusí správně vyhledávat nebo připojovat zařízení Bluetooth v následujících situacích:

– Pokud je v okolí zařízení Soundbar silné elektrické pole.
– Pokud je s jednotkou Soundbar spárováno více zařízení Bluetooth současně.
– Pokud je zařízení Bluetooth vypnuté, není v dosahu nebo má poruchu.

- Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění – např. mikrovlnné trouby, bezdrátová zařízení LAN – musí být mimo dosah hlavní jednotky Soundbar.

07 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

Připojení pomocí optického kabelu

Kontrolka LED Bílá kontrolka zap -> vyp „Digital Audio In“

1. Vypněte externí zařízení a zařízení Soundbar a propojte port DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar a port výstupu OPTICAL na externím zařízení pomocí optického kabelu (není součástí balení), jak je uvedeno na obrázku.
2. Zapněte zařízení Soundbar a externí zařízení.
3. Na horním panelu nebo na dálkovém ovladači vyberte stisknutím tlačítka (Zdroj) režim „Digital Audio In“.
4. Zvuk externího zařízení vychází ze zařízení Soundbar.

08 PŘIPOJENÍ PAMĚTOVÉHO ZAŘÍZENÍ USB

Pomocí zařízení Soundbar můžete přehrávat hudební soubory uložené na pamětových zařízeních USB.

USB (5V 0.5A) Kabel adaptéru Micro USB-USB (není součástí balení)

Kontrolka LED Bílá kontrolka zap -> vyp „USB“

1. Spojte Soundbar s pamětovým zařízením USB pomocí kabelu adaptéru USB výše vyobrazeným způsobem.

- Kabel adaptéru Micro USB-USB se prodává samostatně. Chcete-li si jej zakoupit, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

1. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „USB“.

2. Nyní můžete prostřednictvím zařízení Soundbar přehrávat hudební soubory z pamětového zařízení USB.

- Pokud není zařízení USB připojeno déle než 20 minut, zařízení Soundbar se automaticky vypne (Auto Power Down).

Kompatibilní formáty

Přípona	Kodek	Vzorkovací frekvence	Datový tok
*.mp3 MPEG 1 Layer2	16 kHz ~ 48 kHz 80–320 kb/s
	MPEG 1 Layer3 16 kHz ~ 48 kHz 80–320 kb/s
	MPEG 2 Layer3 16 kHz ~ 48 kHz 80–320 kb/s
	MPEG 2.5 Layer3 16 kHz ~ 48 kHz 80–320 kb/s
*.wma Wave_Format	MSAudio1 16 kHz ~ 48 kHz 56–128 kb/s
	Wave_Format_MSAudio2 16 kHz ~ 48 kHz 56–128 kb/s
*.aac	AAC	16 kHz ~ 96 kHz	48–320 kb/s
	AAC-LC	16 kHz ~ 96 kHz	128–192 kb/s5.1 kanalovy 320 kb/s
	HE-AAC	24 kHz ~ 96 kHz	48–64 kb/s5.1 kanalovy 160 kb/s
*.wav	-	16 kHz ~ 48 kHz	až 3000 kb/s
*.flac	FLAC	32 kHz ~ 192 kHz	162–8100 kb/s
*.aiff	AIFF	32 kHz ~ 192 kHz	1024–9216 kb/s
*.ogg	OGG 1.1.0	16 kHz ~ 48 kHz	50–500 kb/s

• Je-li na zařízení USB uloženo příliš mnoho složek (asi 200) a souborů (asi 2000), může zařízení Soundbar chvíli trvat, než soubory otevře a přehraje.
• Soundbar podporuje pouze zařízení USB se systémy souborů FAT16 (\~2 GB), FAT32 (\~2 TB) nebo NTFS (\~2 TB).

09 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

Připojení přes Bluetooth

Pokud je přes Bluetooth připojeno mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže.

- Pokud se připojíte ke spárovanému zařízení Bluetooth a jednotka Soundbar je vypnutá, zařízení Soundbar se automaticky zapne.

Mobilní zařízení

První připojení

- Při připojování k novému zařízení Bluetooth zkontrolujte, že je zařízení v dosahu 1 m.

1. Stisknutím tlačítka ✝ PAIR na dálkovém ovladači zařízení Soundbar nebo tlačítka (Zdroj) na horním panelu zařízení Soundbar přejděte do režimu „Bluetooth“.

Tlačitko párování přes Bluetooth	Kontrolka LED
NEBOV režimu „Bluetooth“	Párování• Dokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit naČervenou → Zelenou → Modrou.
		„Ready to connect via Bluetooth.“

1. Na zařízení vyberte ze zobrazeného seznamu možnost „[AV] Samsung Soundbar S5B-Series“

2. Přehrávejte hudební soubory ze zařízení připojeného přes Bluetooth prostřednictvím jednotky Soundbar.

Pokud se zařízení nepodaří připojit

• Pokud máte stávající zařízení Soundbar (např. „[AV] Samsung Soundbar S5B-Series“) v seznamu reproduktorů na mobilním zařízení, smažte jej.
  • Opakujte kroky 1 a 2.

Poznámky k připojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1 m, ke kterému se chcete připojit přes Bluetooth.
• Pokud budete při připojování zařízení Bluetooth požádání o PIN kód, zadejte <0000>.
• Zařízení se po 20 minutách v pohotovostním stavu automaticky vypne.
• Zařízení Soundbar nemusí správně vyhledávat nebo připojovat zařízení Bluetooth v následujících situacích:

– Pokud je v okolí zařízení Soundbar silné elektrické pole.
– Pokud je s jednotkou Soundbar spárováno více zařízení Bluetooth současně.
– Pokud je zařízení Bluetooth vypnuté, není v dosahu nebo má poruchu.

- Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění – např. mikrovlnné trouby, bezdrátová zařízení LAN – musí být mimo dosah hlavní jednotky Soundbar.

- Zařízení Soundbar podporuje data SBC (44,1 kHz, 48 kHz).

• Připojujte pouze k zařízení Bluetooth, které podporuje funkci A2DP (AV).
• Zařízení Soundbar nelze připojit k zařízení Bluetooth, které podporuje pouze funkci HF (hands-free).
• Při propojování zařízení Soundbar se zařízením Bluetooth dejte zařízení co nejblíž k sobě.
• Čím bude zařízení Soundbar od zařízení Bluetooth dále, tím horší bude kvalita zvuku. Připojení Bluetooth se může přerušit, pokud budou zařízení mimo efektivní dosah.
• Připojení Bluetooth nemusí v místech s horším příjmem fungovat správně.
• Ze zařízení Bluetooth může vycházet šum nebo nemusí fungovat správně, pokud nastanou tyto podmínky:

– Pokud je tělo v kontaktu s vysílačem a přijímačem na zařízení Bluetooth nebo Soundbar.
- V rozích nebo v místech, kde se vyskytují překážky, například stěna nebo příčka, a může zde docházet k elektrickým změnám.
- Při vystavení rádiovému rušení jinými výrobky pracujícími ve stejných frekvenčních pásmech, jako jsou například lékařské přístroje, mikrovlnné trouby a bezdrátová zařízení LAN.
– I překážky, jako jsou například dveře a stěny, mohou mít vliv na kvalitu zvuku, byť jsou zařízení v efektivním dosahu.

- Zařízení Soundbar nelze spárovat s dalšími zařízeními Bluetooth, pokud aktuálně využívá možnost Bluetooth.

- Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.

Zapnutí/vypnutí Bluetooth Power

Pokud se dříve spárované Bluetooth zařízení pokouší spárovat se zařízením Soundbar, když je zapnutá funkce Zapnutí Bluetooth Power a zařízení Soundbar je vypnuté, zařízení Soundbar se automaticky zapne.

1. Zapněte Soundbar a na dálkovém ovladači podržte déle než 5 sekund stisknuté tlačítko SOUND MODE.
2. Vícebarevná kontrolka LED na zařízení Soundbar začne blikat „Azurově“.

Tlačítko SOUND MODE	Kontrolka LED
	Zap(výchozínastavení)	Vyp
Zapnutí/vypnutíBluetooth Power	Přepnutí Zap → Vyp

Odpojení zařízení Bluetooth od zařízení Soundbar

Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

• Přístroj Soundbar se odpojí.
• V případě, že je zařízení Soundbar odpojeno od zařízení Bluetooth, vícebarevná kontrolka LED na zařízení Soundbar třikrát „Červeně“ zabliká.

Odpojení jednotky Soundbar od zařízení Bluetooth

Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko ➞ (Zdroj) a vyberte jiný režim než „Bluetooth“.

- Vzhledem k tomu, že zařízení Bluetooth musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (doba potřebná k odpojení se může lišit v závislosti na zařízení Bluetooth).

Více připojení přes Bluetooth

Soundbar lze připojit ke 2 zařízením Bluetooth současně.

Zařízení Bluetooth A Zařízení Bluetooth B

Zapnutí/vypnutí automatického připojení televizoru

1. Vypněte Soundbar a na dálkovém ovladači podržte déle než 5 sekund stisknuté tlačítko ✝ PAIR.
2. Vícebarevná kontrolka LED na zařízení Soundbar začne blikat „Azurově“.

Tlačitko párování přes Bluetooth Kontrolka LED

V pohotovostním režimu

5 Sec

Vícenásobné připojení zapnuto (výchozí nastavení)

Vícenásobné připojení vypnuto

1. Připojte Soundbar k maximálně dvěma zařízením Bluetooth. (Pokyny naleznete na straně 26)
2. Jsou-li připojena dvě zařízení Bluetooth, můžete z jednoho z nich přehrávat hudbu.
3. Pokud začnete přehrávat hudbu ze zařízení Bluetooth „B“, když se přehrává hudba ze zařízení „A“, začne se přehrávat hudba za zařízení „B“ a automaticky se zastaví nebo pozastaví přehrávání v zařízení „A“.
4. Ve verzích před AVRCP V1.4 může být doba přepínání zařízení přehrávajícího hudbu zpožděna.

Vícenásobné párování přes Bluetooth

Jak spárovat více zařízení se Soundbarem

1. Zapněte Soundbar.
2. Pouze v režimu „Bluetooth“ stiskněte a podržte na horním panelu zařízení Soundbar na déle než 5 sekund tlačítko (Zdroj) a Soundbar přejde do režimu „Bluetooth Pairing“; poté na straně zařízení Bluetooth zapněte přepínač Bluetooth a ze seznamu dostupných zařízení vyberte Soundbar, který se pak automaticky připojí k zařízení Bluetooth.
3. Stejným způsobem lze spárovat a připojit k Soundbaru 2. zařízení Bluetooth. Pokud se pokoušíte připojit 3. zařízení, pak připojené zařízení, které nepřehrává zvuk, přeruší připojení Bluetooth, ale zůstane spárováno se Soundbarem.
4. Stejným způsobem můžete spárovat až 8 zařízení Bluetooth, ale pouze poslední 2 zůstanou připojena k Soundbaru ve stejnou dobu.

POZNÁMKY

• Připojte Soundbar k maximálně dvěma zařízením Bluetooth.
• Jsou-li připojena dvě zařízení Bluetooth, můžete z jednoho z nich přehrávat hudbu.
• Pokud začnete přehrávat hudbu ze zařízení Bluetooth „B“, když se přehrává hudba ze zařízení „A“, začne se přehrávat hudba za zařízení „B“ a automaticky se zastaví nebo pozastaví přehrávání v zařízení „A“.
• Ve verzích před AVRCP V1.4 může být doba přepínání zařízení přehrávajícího hudbu zpožděna.
• V některých zařízeních lze zařízení přepnout oznámením nebo upozorněním.
• Některá zařízení nepodporují vícenásobné připojení Bluetooth.
• Když se žádné zařízení nespáruje do 3 minut, režim „Párování přes Bluetooth“ se zastaví.
• Přepnutí zařízení může v některých aplikacích trvat přibližně 7 sekund.
• Pokud se pokusíte připojit třetí zařízení Bluetooth, zařízení A nebo B se odpojí. (Zařízení, které momentálně nehraje, bude odpojeno.)
• K zařízení Soundbar lze připojit pouze 1 televizor Samsung nebo 2 zařízení Bluetooth současně.
• Soundbar bude odpojen od zařízení Bluetooth, jakmile obdrží požadavek na připojení z televizoru Samsung..

Používání Tap Sound

Přiložte mobilní zařízení k zařízení Soundbar a přehrávejte přes něj zvuk z mobilního zařízení.

• Tato funkce nemusí být podporována u všech mobilních zařízení.
• Tato funkce je kompatibilní pouze s mobilními zařízeními Samsung se systémem Android 8.1 a novějším.

1. Zapněte na mobilním zařízení funkci Tap Sound.

2. Postup pro zapnutí této funkce naleznete dále v části „Aktivace funkce Tap Sound“.

3. Přiložte mobilní zařízení k zařízení Soundbar. Zobrazí se okno a v něm vyberte možnost „Start“. Mobilní zařízení se propojí se zařízením Soundbar prostřednictvím Bluetooth.

4. Přehrajte zvuk z mobilního zařízení zařízením Soundbar.

5. Tato funkce propojí mobilní zařízení se zařízením Soundbar technologií Bluetooth na základě zjištěných vibrací při kontaktu mobilního zařízení se zařízením Soundbar.

6. Mobilní zařízení nepřikládejte na ostré hrany zařízení Soundbar. Soundbar či mobilní zařízení by se mohly poškrábat či poničit.
7. Doporučujeme mít mobilní zařízení v obalu. Šetrně přiložte na širokou oblast v horní části zařízení Soundbar a nepoužívejte při tom nadměrnou sílu.
8. Používání této funkce vyžaduje aktualizaci aplikace SmartThings na nejnovější verzi. Podpora této funkce závisí na verzi aplikace.

Aktivace funkce Tap Sound

Přes aplikaci SmartThings zapněte funkci Tap View, Tap Sound.

1. Na mobilním zařízení spustte aplikaci SmartThings.
2. V aplikaci SmartThings na mobilním zařízení se zobrazí okno a v něm vyberte (≡ → ⚙️).
3. Nastavením hodnoty zap. u „Tap View, Tap Sound“ nastavíte spuštění funkce po přiblížení mobilního zařízení k zařízení Soundbar.

POZNÁMKY

• Pokud se mobilní zařízení nachází v úsporném režimu, funkce Tap Sound nebude fungovat.
• Funkce Tap Sound nemusí fungovat, pokud se v blízkosti zařízení Soundbar vyskytují zařízení, která mohou způsobovat rádiové rušení. Jedná se například o elektrická zařízení. Zařízení potenciálně způsobující rádiové rušení by se měla nacházet v dostatečné vzdálenosti od zařízení Soundbar.

10 INSTALACE NÁSTĚNNÉHO DRŽÁKU

Podmínky instalace

• Montáž provádějte pouze na svislou stěnu.
• Zařízení neinstalujte v místě s vysokou teplotou nebo vlhkostí.
• Zkontrolujte, zda je stěna dostatečně silná, aby zařízení unesla. Pokud ne, stěnu vyztužte nebo zvolte pro montáž jiné místo.
• Zakupte si a používejte upevňovací šrouby nebo kotvy, které jsou vhodné pro daný typ stěny (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek.
• Zakupte si upevňovací šrouby podle typu a tloušťky stěny, na kterou chcete zařízení Soundbar připevnit.

- Průměr: M5

– Délka: Doporučujeme 35 mm nebo více.

• Před instalací jednotky Soundbar na stěnu připojte kabely jednotky k externím zařízením.
• Ujistěte se, zda je jednotka vypnutá a před instalací ji odpojte od zdroje napájení. Jinak by mohlo dojít k úrazu elektrickým proudem.

Součástky pro upevnění na stěnu

Průvodce upevněním na stěnu

Držák šroubu Šroub

Držák pro upevnění na stěnu

1. Přiložte na plochu stěny Průvodce upevněním na stěnu.

• Průvodce upevněním na stěnu musí být umístěna vodorovně.
• Je-li televizor zavěšen na stěně, musí být zařízení Soundbar namontováno alespoň 5 cm pod ním.

TV 5 cm nebo více

1. Vyrovnejte Osu průvodce upevněním na stěnu se středem televizoru (pokud montujete Soundbar pod televizor) a lepicí páskou přilepte na zed'Průvodce upevněním na stěnu.

- Pokud zařízení nemontujete pod televizor, umístěte Osa do středu montážní oblasti.

Osa

1. Pomocí pera označte pozice otvorů a odstraňte Průvodce upevněním na stěnu.

1. V místě každé značky vyvrtejte do stěny vrtákem vhodné velikosti otvor.

- Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy. Používáte-li kotvy, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

1. Každým Držák šroubu prostrčte šroub a jednotlivé šrouby pevně zašroubujte do otvorů pro nosné šrouby.

(Není součástí balení)

1. Pomocí 2 Šroubů namontujte na spodní část Soundbaru ve správném směru 2 Držáků pro upevnění na stěnu.

- Během montáže se ujistěte, že jsou za zadní částí zařízení Soundbar umístěna závěsná součást Držáků pro upevnění na stěnu.

Zadní strana zařízení Soundbar

Pravý okraj zařízení Soundbar

1. Namontujte zařízení Soundbar pomocí přiložených Držáků pro upevnění na stěnu tím, že je zavěsíte na Držák šroubu.

1. Zasuňte zařízení Soundbar podle následujícího obrázku tak, aby Držáků pro upevnění na stěnu držely pevně na Držák šroubu.

- Vložte Držák šroubu do široké (spodní) části Držáků pro upevnění na stěnu a následně posuňte Držáků pro upevnění na stěnu dolů tak, aby spočívaly bezpečně na Držák šroubu.

11 INSTALACE ZAŘÍZENÍ SOUNDBAR PŘED TELEVIZOREM

3 cm nebo více

Nainstalujte střední část zařízení Soundbar ke střední části televizoru podle obrázku.

Umístěte zařízení Soundbar nejméně 3 cm od televizoru.

POZNÁMKY

• Soundbar musí být umístěn na rovném a pevném povrchu.
• Nedostatečný odstup od televizoru může vést k problémům s akustikou.

12 AKTUALIZACE SOFTWAREU

Důležité: Po provedení upgradu zachovejte originální Nastavení.

USB (5V 0.5A) Kabel adaptéru Micro USB-USB (není součástí balení)

1. Zapojte pamětové zařízení USB do portu USB v počítači.
   Důležité: Zkontrolujte, zda na pamětovém zařízení USB nejsou uloženy žádné hudební soubory. V takovém případě může aktualizace firmwaru skončit chybou.
2. Přejděte na web (samsung.com) → vyberte pole Zadejte číslo modelu a zadejte model vašeho zařízení Soundbar. Vyberte příručky a soubory ke stažení a stáhněte si nejnovější soubor softwaru.
3. Uložte stažený software na pamětové zařízení USB a rozbalte složku příkazem „Extrahovat do“.

4. Zapněte Soundbar a do portu typu zdířka na kabelu adaptéru Micro USB zapojte pamětové zařízení USB s aktualizací softwaru. Zapojte kabel do portu USB na zařízení Soundbar.

5. Po připojení pamětového zařízení USB k zařízení Soundbar a přepnutí na zdroj USB se software automaticky aktualizuje. Aktualizace bude dokončena během 2 minut. Během procesu aktualizace začne 5 LED kontrolek cyklicky blikat, potom začnou všechny svítit bíle, a potom budou opět cyklicky blikat. Po dokončení aktualizace azurový indikátor třikrát zabliká a soundbar se automaticky restartuje.

- Tento produkt je vybaven funkcí DUAL BOOT. Pokud se aktualizace firmwaru nezdaří, můžete ho aktualizovat znovu.

Nenastane-li postupné blikání LED kontrolek

1. Vypněte zařízení Soundbar, odpojte a znovu připojte pamětové zařízení se soubory aktualizace ke konektoru USB zařízení Soundbar.

2. Odpojte napájecí kabel zařízení Soundbar, znovu jej zapojte a zapněte zařízení Soundbar.

POZNÁMKY

- Pokud Soundbar podporuje audio soubory uložené na pamětovém zařízení, nemusí aktualizace firmwaru fungovat správně. - Během aktualizace nepřerušujte napájení ani neodpojujte zařízení USB. Po dokončení aktualizace firmwaru se hlavní jednotka automaticky vypne.

- Po provedení upgradu zachovejte originální Nastavení. (včetně hlasitosti, zvukového pole, atd.)

– Po dokončení aktualizace firmwaru se soundbar automaticky zapne a aktivuje se hlasové rozhraní. Pokud se aktualizace softwaru nezdaří, zkontrolujte, zda jednotka USB není vadná.

- Uživatele operačního systému Mac OS musejí použít USB formátování MS-DOS (FAT).

- Aktualizace prostřednictvím USB nemusí být v závislosti na výrobci pamětového zařízení k dispozici.

Obnovení

5 Sec - +

Zapněte zařízení Soundbar a přímo na jednotce stiskněte alespoň na 5 sekund současně tlačítka

- + (Hlasitost). Zobrazení LED kontrolek se změní podle obrázku níže a poté se Soundbar resetuje.

Kontrolka LED „Start the factory reset. “ „The factory reset is complete. “

! VÝSTRAHA

- Obnoví se výchozí hodnoty všech nastavení zařízení Soundbar. Tuto akci provádějte pouze tehdy, když je zařízení potřeba resetovat.

13 ODSTRAŇOVÁNÍ POTÍŽÍ

Než začnete hledat pomoc, zkuste následující tipy.

Soundbar se nezapne.

→Zkontrolujte, zda je napájecí kabel zařízení Soundbar správně zapojen do zásuvky.

Soundbar nepracuje správně.

→Po vytažení napájecí kabel znovu zapojte.
→Vypněte a znovu zapněte externí zařízení a opakujte akci.
→Pokud není k dispozici žádný signál, zařízení Soundbar se po určité době automaticky vypne. Zapněte napájení. (Viz strana 9.)

Dálkový ovladač nefunguje.

→Namiřte dálkový ovladač přímo na Soundbar.
→Vyměňte baterie za nové.

Ze zařízení Soundbar nevychází žádný zvuk.

→Hlasitost zařízení Soundbar je příliš nízká nebo je zařízení ztlumené. Hlasitost upravte.
→Pokud je připojené externí zařízení (STB, zařízení Bluetooth, mobilní zařízení atd.), upravte hlasitost externího zařízení.
→V případě zvukového výstupu televizoru zvolte možnost Soundbar. (Samsung TV:
Domů (→ Menu → Nastavení () Všechna nastavení (→ Zvuk → Zvukový výstup → Vyberte Soundbar)
→Propojovací kabely vedoucí k zařízení Soundbar nesmí být uvolněné. Odpojte kabel a zase jej připojte.
→Úplně odpojte napájecí kabel, znovu jej připojte a zapněte napájení.
→ Inicializujte produkt a zkuste to znovu. (Viz strana 36.)

Pokud není televizor připojen přes HDMI (ARC).

→Zkontrolujte, zda je kabel HDMI správně zapojený do koncovky ARC. (Viz strana 17.)
→Připojení se nemusí zdařit z důvodu připojeného externího zařízení (set-top boxu, herní konzole atd.). Připojte zařízení Soundbar přímo.
→Na televizoru nemusí být aktivní funkce HDMI-CEC. Zapněte funkci CEC v nabídce televizoru. (Samsung TV: Domů (n) → Menu → Nastavení (♂) → Všechna nastavení ( ) → Připojení → Správce externích zařízení → Anynet+ (HDMI-CEC) ZAPNUTO)

Soundbar se nepřipojí prostřednictvím Bluetooth.

→Při připojování nového zařízení přepněte pro připojení na režim Párování před Bluetooth. (Stiskněte na ovladači tlačítko
*PAIR nebo stiskněte na jednotce alespoň na 5 sekund tlačítko (Zdroj).
→Pokud je zařízení Soundbar připojeno k jinému zařízení, změnu můžete provést tím, že zařízení odpojíte.
→Připojte jej znovu, poté co ho odeberete ze seznamu reproduktorů Bluetooth zařízení, ke kterému se chcete připojit. (Samsung TV:
Domů ( )→ Menu → Nastavení ( )
Všechna nastavení ( ⚙→ Zvuk → Zvukový výstup → Seznam reproduktorů Bluetooth)
→Odpojte a znovu připojte zástrčku napájení a zkuste to znovu.
→ Inicializujte produkt a zkuste to znovu. (Viz strana 36.)

Při připojení prostřednictvím Bluetooth zmizí zvuk.

→Pokud zařízení připojené prostřednictvím Bluetooth přemístíte příliš daleko od zařízení Soundbar, může zmizet zvuk. Přesuňte zařízení blíže k zařízení Soundbar.
→Pokud je část vašeho těla v kontaktu s vysílačem a přijímačem signálu Bluetooth nebo je produkt nainstalovaný na kovovém nábytku, může docházet ke zmizení zvuku. Ověřte prostředí pro instalaci a podmínky pro používání.

Vícenásobné připojení Bluetooth nefunguje.

→Když je televizor připojený k Soundbar, vícenásobné připojení Bluetooth nemusí fungovat. Odpojte Soundbar od televizoru a opakujte akci.
→Zkontrolujte, zda je zapnuté nastavení Vícenásobné připojení Bluetooth. (Viz část

„Soundbar se nepřipojí prostřednictvím Bluetooth.“.)

→Odpojte zařízení, které aktuálně přehrává zvuk, spárujte ho se zařízením, které chcete připojit, a potom znovu připojte předchozí zařízení.

→Jestliže není zvuk slyšet ani po správném připojení, přečtěte si část „Při připojení prostřednictvím Bluetooth zmizí zvuk.“.

Soundbar se nezapne automaticky s televizorem.

→Pokud vypnete zařízení Soundbar při sledování televize, je synchronizace napájení s televizorem neaktivní. Nejdříve televizor vypněte.

14 LICENCE

DOLBY AUDIO

* Tento produkt nepodporuje Dolby Atmos®.

dts.

Dotazy a požadavky týkající se otevřených zdrojů směřujte na Samsung Open Source (http://opensource.samsung.com)

16 DŮLEŽITÉ UPOZORNĚNÍ K SERVISU

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje.
• Může být účtován režijní poplatek, pokud
  (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)
  (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)
• Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.

17 TECHNICKÉ ÚDAJE A DALŠÍ INFORMACE

Technické údaje

Název modelu HW-S50B
USB 5V/0,5A
Hmotnost 2,4 kg
Rozměry (Š x V x H) 670,0 x 62,3 x 105,0 mm
Rozsah provozních teplot +5°C až +35°C
Rozsah provozní vlhkosti 10 % ~ 75 %
ZESILOVAČJmenovitý výstupní výkon	(30W x 2) + (30W x 2) + 20W
Podporované formáty pro přehráváníDTS, Dolby® Digital (Zvuk DTS Virtual Surroundse přehrává ve formátu DTS.)	LPCM 2ch, Dolby AudioTM(podporuje Dolby® Digital), DTS, DTS Virtual:X
VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Vysílací výkon je 9 dBm.

Celkový příkon v pohotovostním režimu (W) 0.5 W
BluetoothMetoda deaktivace portu	Chcete-li vypnout funkci Bluetooth Power, podržte stisknuté tlačitko SOUND MODE na déle než 5 sekund.

POZNÁMKY

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specifikace bez upozornění.
• Hmotnost a rozměry jsou přibližné.

Společnost Samsung tímto prohlašuje, že toto rádiové zařízení vyhovuje požadavkům Směrnice 2014/53/EU a příslušných zákonných podmínek ve Spojeném království.

Úplný text prohlášení o shodě je k dispozici na následující internetové adrese:

http://www.samsung.com. Přejděte do menu Podpora a zadejte název modelu.

Toto zařízení může být provozováno ve všech zemích EU a ve Spojeném království.

(Platí pro země se systémem odděleného sběru)

Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66.

Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií.

Správná likvidace výrobku (Elektrický & elektronický odpad)

(Platí pro země se systémem odděleného sběru)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.

Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.

Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem.

Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti s jednotlivými produkty, jako je např. REACH, OEEZ, baterie, najdete na: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

NAŘÍZENÍ KOMISE (EU) 2019/1782

Požadavky na ekodesign vnějších napájecích zdrojů

www.samsung.com/global/ecodesign_component

BEZPEČNOSTNÉ INFORMÁCIE

BEZPEČNOSTNÉ VAROVANIA

ABY STE PREDIŠLI RIZIKU VZNIKU POŽIARU A RIZIKU ÚRAZU ELEKTRICKÝM PRÚDOM, NEODSTRAŇUJTE PREDNÝ (ANI ZADNÝ) KRYT. ZARIADENIE SA NEPOKÚŠAJTE SVOJPOMOCNE OPRAVOVAŤ. OPRAVY PRENECHAJTE KVALIFIKOVANÉMU SERVISNÉMU PRACOVNÍKOVI.

Vloženie batérií pred použitím dialkového ovládania (2 batérie AAA) 9

Pripojenie pomocou optického kábla ____ 23

Bezpečnostné upozornenia k montáži ____ 32

Kábel HDMI Sietový adaptér (Soundbar)

Vloženie batérií pred použitím dialkového ovládania (2 batérie AAA)

Stlačením tlačidla vyberte zdroj signálu pripojený k zariadeniu Soundbar.

3

(Stlmenie)

Stlačením tlačidla (Stlmenie) stlmíte zvuk. Opätovným stlačením tlačidla zrušíte stlmenie zvuku.

Indikátor LED Bliká opakovane ○ ○ ○ ○ ●

Hlasitost

Indikátor LED

Zvýšenie hlasitosti

Zníženie hlasitosti

CH LEVEL

Tlačidlo SOUND MODE	Indikátor LED
	Zapnutý(predvolené)	Vypnutý
DRC zap./vyp. Prepínač zapnuté → vypnuté

12

Dial'kový ovládač TV zap./vyp.

1. Vypnite zariadenie Soundbar.
2. Stlačte a na 5 sekúnd podržte tlačidlo WOOFER.

Vždy, ked' potlačíte tlačidlo WOOFER nahor a podržíte ho po dobu 5 sekúnd, režim sa prepne v tomto poradí: „Off-TV Remote“ (predvolený režim), „Samsung-TV Remote“, „All-TV Remote“.

- Ak odpojíte a opät zapojíte napájací kábel v čase, ked'je produkt zapnutý, zariadenie Soundbar sa automaticky zapne.

IndikátorLED

„Digital Audio In“

1. Na televízore Samsung TV vyberte režim rozhrania Bluetooth.

(Napr. Domov (→Menu → Nastavenia ( )→Všetky nastavenia ( )→ Výstup zvuku → Zoznam reproduktorov Bluetooth → [AV] Soundbar S5B-Series (Bluetooth))

Stlačte tlačidlo (Zdroj) na hornom paneli alebo na dialkovom ovládaní a vyberte iný režim okrem režimu „Bluetooth“.

Automatické pripojenie TV zap./vyp.

Tlačidlo dolava Indikátor LED
	Zapnutý(predvolené)	Vypnutý
Bluetooth Ready Prepínač zapnuté → vypnuté

Pripojenie pomocou optického kábla

Indikátor LED

Zap. -> Vyp. bieleho LED

„Digital Audio In“

Indikátor LED Zap. -> Vyp. bieleho LED „USB“

Tlačidlo SOUND MODE	Indikátor LED
	Zapnutý(predvolené)	Vypnutý
Bluetooth Power zap./vyp.	Prepínač zapnuté → vypnuté

Odpojenie zariadenia Bluetooth od zariadenia Soundbar

Stlačte tlačidlo (Zdroj) na hornom paneli alebo na dialkovom ovládaní a vyberte iný režim okrem režimu „Bluetooth“.

Automatické pripojenie TV zap./vyp.

1. Stlačte a podržte tlačidlo ✝ PAIR na dialkovom ovládači aspoň na 5 sekúnd, ked'je zariadenie Soundbar vypnuté.
2. Viacfarebný LED indikátor na zariadení Soundbar bliká na „Nazelenomodro“.

Bluetooth Tlačidlo párovania Indikátor LED
V pohotovostnom režime	Viacnásobné pripojenie zapnuté (predvolené)	Viacnásobné pripojenie vypnuté

Bezpečnostné upozornenia k montáži

Dial'kový ovládač nefunguje.

→Namierte zariadenie priamo na Soundbar.
→Vymeňte batérie.

→Pri pripájaní nového zariadenia prepnite režim na párovanie cez Bluetooth. (Na dial'kovom ovládaní stlačte tlačidlo ✝ PAIR alebo na zariadení stlačte a podržte tlačidlo

* Tento produkt nepodporuje Dolby Atmos®.

dts.

[Správna likvidácia batérií v tomto výrobku]

Správna likvidácia tohoto výrobku

(Elektrotechnický & elektronický odpad)

- Pokud není zařízení USB připojeno déle než 20 minut, zařízení Soundbar se automaticky vypne (Auto Power Down).

Popis kompatibilnosti

Nastavak Kodek Brzina uzorkovanja Brzina prijenosa
*.mp3 MPEG 1 Layer2	16kHz ~ 48kHz 80 ~ 320 kb/s
	MPEG 1 Layer3 16kHz ~ 48kHz 80	~ 320 kb/s
	MPEG 2 Layer3 16kHz ~ 48kHz 80	~ 320 kb/s
	MPEG 2.5 Layer3 16kHz ~ 48kHz 80	~ 320 kb/s
*.wma Wave_Format	MSAudio1 16kHz ~ 48kHz 56 ~ 128	kb/s
	Wave_Format_MSAudio2 16kHz	~ 48kHz 56 ~ 128 kb/s
*.aac AAC 16kHz ~ 96kHz	48 ~ 320 kb/s
	AAC-LC	16kHz ~ 96kHz	128 ~192 kb/s5.1-kanalni 320 kb/s
	HE-AAC	24kHz ~ 96kHz	48 ~64 kb/s5.1-kanalni 160 kb/s
*.wav	-	16kHz ~ 48kHz	do 3000 kb/s
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100 kb/s
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216 kb/s
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~500 kb/s

• Ako na USB uređaju ima previše pohranjenih mapa (oko 200) i datoteka (oko 2000), uređaju Soundbar može biti potrebno neko vrijeme za pristup datotekama i njihovu reprodukciju.
• Soundbar podržava samo USB uređaje s datotečnim sustavima FAT16 (\~2GB), FAT32 (\~2TB) ili NTFS (\~2TB).

09 POVEZIVANJE S MOBILNIM UREĐAJEM

Povezivanje putem Bluetooth veze

Ako je mobilni uređaj povezan putem Bluetooth veze, možete čuti stereo zvuk bez prethodnog mučenja s kabelima.

LED-näidik
	„Treble“ → „Bass“

„Soundbar“ nejsijungia.
