Typ produktu	Bezdrátová soundbar s basovým reproduktorem
Značka	Samsung
Model	HW-H7500
Rozměry soundbaru (Š x V x H)	1136 x 80 x 135 mm
Rozměry subwooferu (Š x V x H)	291 x 340 x 310 mm
Hmotnost soundbaru	3,9 kg
Hmotnost subwooferu	7,8 kg
Napájení	220-240 V, 50/60 Hz
Spotřeba elektřiny	35 W (soundbar), 25 W (subwoofer)
Celkový výkon	350 W RMS
Počet kanálů	3.1 kanály
Konektivita	Wi-Fi, Bluetooth, HDMI (ARC), optický, USB
Hlavní funkce	SoundShare, Multiroom Link, Smart Hub, zvukové režimy (Standard, Sport, Kino, Noční)
Podporované audio kodeky	Dolby Digital, DTS, AAC, MP3, WAV
Údržba a čištění	Odstraňte prach měkkým suchým hadříkem. Nepoužívejte žádná rozpouštědla.
Bezpečnostní pokyny	Nevystavujte vlhkosti nebo zdrojům tepla. Při bouřce odpojte ze zásuvky.
Náhradní díly a opravitelnost	Index opravitelnosti: 7.2/10. Dostupné díly: napájecí zdroj, reproduktory, elektronické desky.
Provozní teplota	+5 °C až +35 °C
Příslušenství v balení	Dálkový ovladač, kabely (HDMI, optický, napájecí), nástěnný držák, baterie

Často kladené otázky - HW-H7500 SAMSUNG

Jak připojit soundbar HW-H7500 k mé televizi Samsung?

Použijte HDMI kabel pro připojení HDMI ARC portu soundbaru k HDMI ARC portu televizoru. Aktivujte Anynet+ (HDMI-CEC) na televizoru pro zjednodušené ovládání.

Mohu použít soundbar s jinými značkami televizorů?

Ano, soundbar lze připojit k libovolnému televizoru pomocí optického vstupu, Bluetooth nebo HDMI (ARC). Některé pokročilé funkce jako SoundShare jsou k dispozici pouze s televizory Samsung.

Jak nastavit hlasitost basového reproduktoru?

Použijte dálkový ovladač a stiskněte tlačítko BASS nebo WOOFER (podle modelu) a upravte úroveň pomocí tlačítek +/-. Úroveň se zobrazí na displeji soundbaru.

Soundbar se nezapíná, co dělat?

Zkontrolujte, zda je napájecí kabel správně zapojen a zda zásuvka funguje. Pokud se nerozsvítí žádná kontrolka, zkuste soundbar resetovat odpojením na 30 sekund a poté znovu připojením.

Jak používat funkci Multiroom Link?

Ujistěte se, že soundbar a ostatní reproduktory jsou připojeny ke stejné Wi-Fi síti. Otevřete aplikaci Samsung Multiroom na svém chytrém telefonu a postupujte podle pokynů pro vytvoření skupiny.

Mohu streamovat hudbu ze svého chytrého telefonu?

Ano, aktivujte Bluetooth na svém chytrém telefonu a vyberte soundbar ze seznamu zařízení. Můžete také použít Wi-Fi Direct nebo aplikaci Samsung Multiroom.

Jak vyčistit soundbar?

Použijte měkký suchý hadřík k odstranění prachu. Nikdy nepoužívejte chemikálie nebo tekutiny. Pro mřížky se doporučuje vysavač s nízkým výkonem.

Co znamenají dostupné zvukové režimy?

Režimy jsou: Standard (původní zvuk), Sport (zvýrazňuje dialogy a atmosféru), Kino (imersivní surround efekt), Noční (snižuje basy pro nerušení okolí).

Jak aktualizovat firmware soundbaru?

Stáhněte aktualizaci z webu Samsung, zkopírujte ji na USB flash disk naformátovaný na FAT32, vložte jej do USB portu soundbaru a postupujte podle pokynů na obrazovce. Můžete také použít aplikaci Multiroom.

Soundbar se nepřipojuje přes Bluetooth, co dělat?

Ujistěte se, že Bluetooth na zařízení je zapnutý a soundbar je v režimu BT. Pokud připojení selže, odstraňte zařízení ze seznamu a zkuste to znovu. Restartujte soundbar a zařízení.

NÁVOD K OBSLUZE HW-H7500 SAMSUNG

Zaregistrujte svůj výrobek na

www.samsung.com/register

3 Bezpečnostní varování

6 Před přečtením tohoto návodu k použití

6 Co je součástí

7 POPIS

Dálkový ovladač / Lithiová baterie (3V: CR2032)

Zobrazuje aktuální režim.

Vybere vstup D.IN, AUX, HDMI, BT, TV, USB.

REPEAT RANDOM: Přehrává skladby v náhodném pořadí.

Instalace baterií do dálkového ovladače

1. Vložte 3V lithiovou baterii. Při vkládání baterie se ujistěte, že kladný (+) pól směřuje nahoru. Umístěte kryt baterie a zarovnejte značky '●' vedle sebe podle znázornění na obrázku.

Svorkovací drát připojte k jednotce podle znázornění a následně kabely uspořádejte prostrčením přes svorkovací drát.

PŘIPOJENÍ

PŘIPOJENÍ BEZDRÁTOVÉHO SUBWOOFERU

1. Přehrávejte hudbu na připojeném zařízení.

Zariadenie sa nezapne.
• Je siet'ový kábel pripojený k zásuvke?	→ Zástrčku pripojte k zásuvke.

Po stlačení tlačidla funkcia nepracuje.
• Je vo vzduchu statická elektrina?	→ Odpojte zástrčku a opätovne ju pripojte.

Vyhledejte podporu k produktu a zadejte název modelu.

[Správná likvidace baterií v tomto výrobku]

Správná likvidace tohoto výrobku (Elektrotechnický & elektronický odpad)

Uživatelská příručka

Curved Soundbar

Představte si své možnosti

Děkujeme vám za zakoupení výrobku Samsung.

Pro získání rozšířeného balíčku služeb, prosím, zaregistrujte svůj výrobek na stránkách

www.samsung.com/register

CHARAKTERISTIKY

TV SoundConnect

Funkce TV SoundConnect slouží k poslechu zvuku z televizoru prostřednictvím přístroje Soundbar připojeného přes Bluetooth, a umožňuje ovládání zvuku.

HDMI

Rozhraní HDMI přenáší současně obraz i zvuk a poskytuje čistší obraz. Tento přístroj je také vybaven funkcí ARC, která umožňuje poslouchat zvuk televizoru z přístroje Soundbar přes kabel HDMI. Tato funkce je dostupná pouze při připojení přístroje k televizoru s podporou ARC.

Surround Sound Expansion (Rozšíření prostorového zvuku)

Funkce Rozšíření prostorového zvuku přidává poslechu dojem hloubky a prostoru. Technologie rozšíření prostorového zvuku využívá technologii Sonic Emotion.

Bezdrátový modul společnosti Samsung vás zbaví kabelů mezi hlavní jednotkou a subwooferem. Místo toho se subwoofer připojí k malému bezdrátovému modulu, který komunikuje s hlavní jednotkou.

Speciální zvukové režimy

Můžete si vybrat z různých režimů zvukového pole MUSIC / VOICE / SPORTS / CINEMA / SMART VOLUME / STANDARD (Originální zvuk) podle toho, jaký typ obsahu posloucháte.

Multifunkční dálkové ovládání

Dodané dálkové ovládání lze použít k ovládání různých činností prostým stiskem tlačítka.

Podpora USB portu

Funkce USB HOST přístroje Soundbar umožňuje připojit externí paměťová zařízení s rozhraním USB a přehrávat z nich hudbu. Podporovány jsou přehrávače MP3, USB flash disky a další zařízení.

Funkce Bluetooth

Můžete využít připojení zařízení Bluetooth k systému Soundbar a užít si hudbu bezdrátově, s kvalitním stereo zvukem!

LICENCE

DOLBY. DIGITAL

Vyrobeno v rámci licence společnosti Dolby Laboratories. Dolby a symbol dvojitého D jsou ochranné známky společnosti Dolby Laboratories.

dts 2.0 Channel

Informace o patentech DTS naleznete na webu http://patents.dts.com. Vyrobeno v licenci DTS Licensing Limited. DTS, symbol & DTS spolu se symbolem jsou registrované ochranné známky a DTS 2.0 Channel je ochranná známka společnosti DTS, Inc. © DTS, Inc. Všechna práva vyhrazena.

HDMI

Výrazy HDMI a HDMI High-Definition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC ve Spojených státech amerických a dalších zemích.

▶ Autorská práva

©2014 Samsung Electronics Co., Ltd.

Všechna práva vyhrazena; Žádná část této uživatelské příručky nesmí být reprodukována ani kopírována bez předchozího písemného souhlasu firmy Samsung Electronics Co., Ltd.

BEZPEČNOSTNÍ INFORMACE

BEZPEČNOSTNÍ VAROVÁNÍ

ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, NEODNÍMEJTE ZADNÍ KRYT PŘÍSTROJE. UVNITŘ PŘÍSTROJE NEJSOU ŽÁDNÁ SERVISNÍ MÍSTA. OPRAVU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI.

				Tento symbol indikuje prítomnost nebezpečného napěti uvnitř prístroje, které může způsobit úraz elektrickým proudem.
				Tento symbol upozorňuje na existenci důležitých pokynů pro provoz a údržbu prístroje, které jsou součástí príslušenství prístroje.

VAROVÁNÍ : Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

VÝSTRAHA: ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, ZASUŇTE ŠIROKOU ČÁST VIDLICE SÍTOVÉ ZÁSTRČKY DO ŠIROKÉHO VÝŘEZU AŽ NA DORAZ.

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.
• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.

VÝSTRAHA

• Nevystavujte tento přístroj kapající nebo střikající vodě. Neumisťujte na přístroj nádoby naplněné kapalinou, například vázy.
• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.

BEZPEČNOSTNÍ OPATŘENÍ

Ujistěte se, že zásuvky střídavého proudu ve vašem domě odpovídají údajům na identifikačním štítku umístěném na zadní straně přístroje. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7–10 cm. Neblokujte ventilační otvory. Neumisťujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.

Během bouřky odpojte zástrčku napájecího kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.

Přístroj chraňte před vlhkostí (např. vázy) a horkem (např. krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely.

Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

Přístroj nevystavujte přímému slunečnímu světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

Baterie používaná v tomto přístroji obsahuje chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie. V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.

VAROVÁNÍ, NEPOLYKEJTE BATERII, NEBEZPEČÍ POLEPTÁNÍ

[Dálkový ovladač dodaný s] tímto přístrojem obsahuje malou baterii.

Pokud dojde ke spolknutí baterie, může dojít již za 2 hodiny k poleptání vnitřností a úmrtí. Uchovávejte nové a použité baterie mimo dosah dětí. Pokud není prostor pro baterii řádně uzavřen, přestaňte

ovladač používat a uložte ho mimo dosah dětí. Pokud máte podezření, že byla baterie spolknuta nebo se dostala do jakékoliv jiné části těla, okamžitě vyhledejte pomoc lékaře.

OBSAH

2 CHARAKTERISTIKY

2 Licence

3 BEZPEČNOSTNÍ INFORMACE

3 Bezpečnostní varování

4 Bezpečnostní opatření

6 ZAČÍNÁME

6 Než se pustíte do čtení této příručky

6 Součásti dodávky

7 POPIS

7 Horní/přední panel

8 Zadní/dolní panel

9 DÁLKOVÉ OVLÁDÁNÍ

9 Tlačítka a funkce dálkového ovládání

12 INSTALACE

12 Instalace prvku TV-Mount

13 Instalace ve stojící poloze

14 Sestavení držáku kabelů

15 PŘIPOJENÍ

15 Připojení bezdrátového subwooferu

16 Připojení externího zařízení pomocí kabelu HDMI

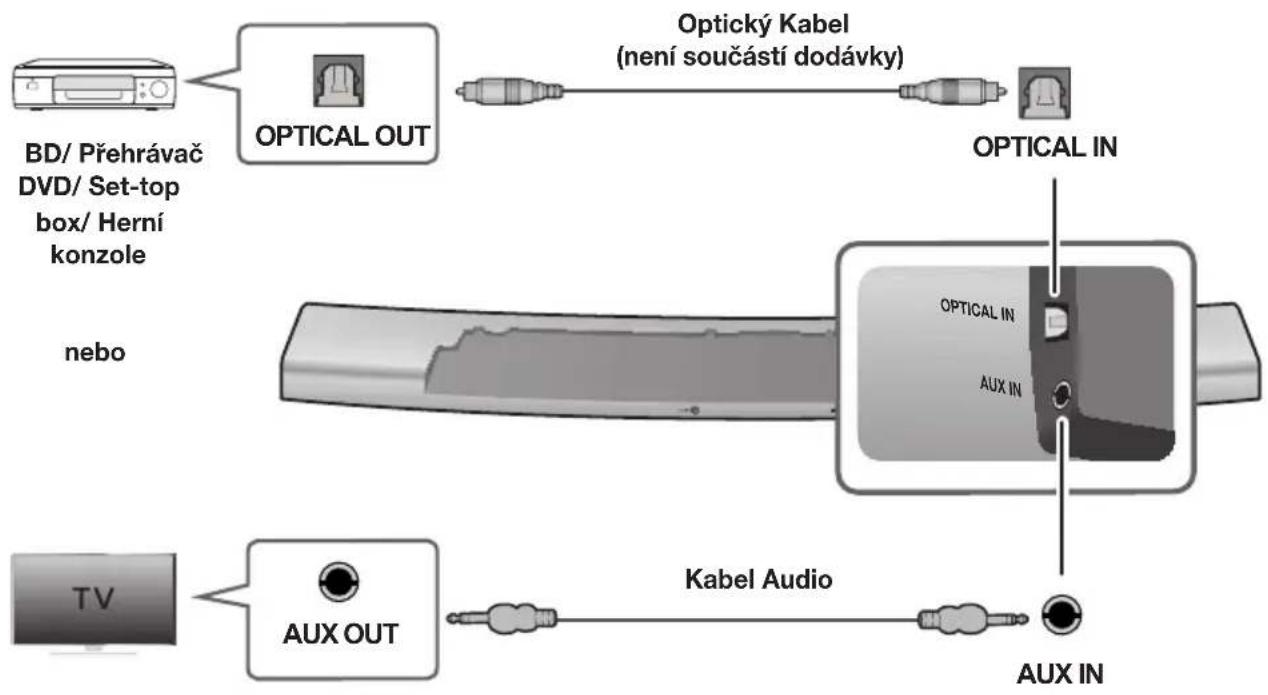

17 Připojení externího zařízení pomocí zvukového (analogového) kabelu nebo optického (digitálního) kabelu

18 FUNKCE

18 Režim vstupu

18 ARC (HDMI OUT)

19 Bluetooth

21 TV SoundConnect

23 USB

24 Aktualizace softwaru

24 Auto Power Link

25 TEŠENÍ PROBLÉMŮ

26 DODATEK

26 Technické údaje

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje. • Může být účtován režijní poplatek, pokud

(a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)

- Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.

ZAČÍNÁME

NEŽ SE PUSTÍTE DO ČTENÍ TÉTO PŘÍRUČKY

Před čtením této uživatelské příručky se seznamte s následujícími informacemi.

▶ Symboly použité v příručce

Symbol	Termín	Definice
	Výstraha	Označuje situaci, kdy určitá funkce není k dispozici nebo může dojít ke ztrátě nastavení.
	Poznámka	Uvádí tipy nebo odkazy na stránky, které usnadní používání funkcí.

▶ Bezpečnostní pokyny a odstraňování potíží

1) Před použitím tohoto výrobku se určitě seznamte s Bezpečnostními pokyny. (Viz strana 3) 2) Pokud se objeví problém, podívejte se na Řešení problémů. (Viz strana 25)

SOUČÁSTI DODÁVKY

Zkontrolujte podle následujícího seznamu, zda jste obdrželi kompletní příslušenství.

Dálkové ovládání / Lithiová baterie (3V: CR2032)

Vzpěra držáku: 2 ks

Montážní prvek pro připevnění držáku

Napájecí kabel

Nožka držáku : 2EA

Napájecí adaptér

Držák kabelů

USB kabel

Kabel AUX

Šroub držáku 1: 4EA

Šroub držáku 2 : 8EA

USB převaděč

• Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím.
• Pro připojení externích zařízení s rozhraním USB k tomuto přístroji použijte k tomu určený kabel USB.

POPIS

HORNÍ/PŘEDNÍ PANEL

CN

Zobrazuje aktuální režim.

Výběr vstupu D.IN, AUX, HDMI, BT, TV nebo USB.

- Když je přístroj zapnutý, při stisku tlačítka → (Funkce) na více než 3 sekundy začne toto tlačítko fungovat jako tlačítko 📋 (Ztlumení). Chcete-li vypnout funkci tlačítka 📋 (Ztlumení), opět stiskněte tlačítko → (Funkce) na více než 3 sekundy.

• Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách.
• Chcete-li slyšet zvuk pouze ze systému Soundbar, vypněte reproduktory televizoru v nabídce nastavení zvuku televizoru. Viz návod k televizoru dodávaný s televizorem.

ZADNÍ/DOLNÍ PANEL

• Při odpojování napájecího kabelu adaptéru ze zásuvky jej držte za koncovku. Netahejte za kabel.
• Nepřipojujte tento přístroj a další komponenty do zásuvky elektrorozvodné sítě, dokud nejsou propojeny všechny signálové kabely.

DÁLKOVÉ OVLÁDÁNÍ

TLAČÍTKA A FUNKCE DÁLKOVÉHO OVLÁDÁNÍ

SOURCE

Výběr zdroje připojeného k přístroji Soundbar.

Ztlumení

Stisknutím tlačítka můžete zeslabit hlasitost na 0. Dalším stiskem tlačítka obnovíte původní hlasitost zvuku.

Opakování

Funkci Opakování lze aktivovat během přehrávání hudby ze zařízení USB.

REPEAT OFF : Zrušení opakovaného přehrávání.

REPEAT FILE: Opakované přehrávání stopy.

REPEAT ALL: Opakované přehrávání všech stop.

REPEAT RANDOM: Přehrávání stop v náhodném pořadí. (Stopy, které již byly přehrány, mohou být přehrány znovu.)

Přeskočit dopředu

Pokud je v zařízení, z nějž se přehrává, uloženo více souborů, stiskem tlačítka ►▶ vyberete následující soubor.

AUDIO SYNC

Je-li přístroj Soundbar připojen k digitálnímu televizoru a obraz není synchronizován se zvukem, lze synchronizaci provést stiskem tlačítek AUDIO SYNC. Délku zpoždění zvuku lze nastavit v rozmezí od 0 ms do 300 ms pomocí tlačítek I◀◀, ▶◀I. Funkce synchronizace zvuku nemusí pracovat v režimech USB, TV a Bluetooth.

Anynet+

Funkci Anynet+ zapnete nebo vypnete stisknutím tlačítka Anynet+. (Auto Power Link: Výchozí nastavení OFF, Anynet+ ON / Power Link OFF nebo Anynet+ OFF / Power Link ON). Funkce Anynet+ slouží k ovládání přístroje Soundbar dálkovým ovládáním televizoru Samsung podporujícího funkci Anynet+. Přístroj Soundbar musí být připojen k televizoru kabelem HDMI.

* Auto Power Link (Automatické propojení napájení) Synchronizuje zapnutí přístroje Soundbar s televizorem prostřednictvím optického spojení. (Viz strana 24)

Stiskem vyberte TREBLE, BASS nebo SW. Poté pomocí tlačítek a ▶▶▶ nastavte hlasitost výšek, basů nebo subwooferu v rozmezí -6 do +6. Stiskněte a podržte tlačítko EQUALIZER WOOFER po dobu asi 5 sekund. Nastaví se zvuk pro každý rozsah frekvencí. Lze vybrat 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, 10 kHz a SW a každé z pásem lze nastavit na -6 až +6.

- Nastavení hlasitosti TREBLE, BASS nebo SW ovlivňuje pásma 10 kHz, 150 kHz a SW. Jinými slovy to znamená, že nastavení hlasitosti TREBLE nastavuje pásmo 10 kHz.

• Soundbar je název produktu společnosti Samsung. - Ovládejte televizor dálkovým ovládáním televizoru.

▶ Vložení baterií do dálkového ovládání

1. Pomocí mince otočte krytem baterií dálkového ovládání proti směru hodinových ručiček jako na ilustraci výše.

1. Vložte 3V lithiovou baterii. Baterii vkládejte kladným (+) pólem nahoru. Vložte zpět kryt baterie a zarovnejte značky '●' vedle sebe jako na ilustraci výše.

1. Pomocí mince otočte krytem baterií dálkového ovládání po směru hodinových ručiček na doraz, čímž jej zajistíte na místě.

INSTALACE

- Tento model podporuje televizory Samsung s ultra vysokým rozlišením (UHD) a zakřivenou obrazovkou řad HU7 (kromě modelu HU7100), 8 a 9, uvedené na trh v roce 2014. Další informace o podporovaných modelech naleznete na webu Samsung.

Pro instalaci na fyzicky kompatibilní televizor Samsung upevněný na stěnu.

NEDOPORUČENO pro instalaci na zakřivených televizorech o úhlopříčce 198,12 cm nebo větší.

- Instalaci na televizor lze provést jen na kompatibilních nástěnných televizorech Samsung. Tato instalace vyžaduje odebrání stojanu televizoru. Pokud odeberete stojan televizoru a nahradíte jej přístrojem Curved Soundbar a poté postavíte televizor na plochý povrch, hrozí převržení televizoru. - Nepokládejte žádné předměty na horní plochu přístroje Soundbar namontovaného na televizoru.

1. Položte bezdrátový reproduktor tak, jak je znázorněno na obrázku. Žádné z tlačítek se nesmí dotýkat povrchu, na kterém reproduktor leží.

1. Je-li Nožka držáku již namontována, před instalací držáku na televizor ji demontujte.
2. Upevněte čtyři Šrouby držáku 1 a čtyři Šrouby držáku 2 do otvorů v přístroji Soundbar podle ilustrace.

1. Položte televizor obrazovkou dolů na zakřivený pěnový obal dodaný s televizorem.

- Nepokládejte televizor obrazovkou dolů na plochý povrch. Hrozí prasknutí zobrazovacího panelu.

1. Pokud má televizor stojan, odeberte ho a vložte patku držáku do výřezů na spodní straně televizoru. Zkontrolujte, že otvory pro šrouby na Konzolovém držáku jsou zarovnány s otvory v televizoru.

1. Zbývajícími čtyřmi šrouby držáku 2 upevněte konzolový držák k televizoru.
2. Po montáži konzolového držáku upevněte televizor na stěnu.

- Při manipulaci s televizorem se nedotýkejte obrazovky a nevystavujte ji velkému tlaku nebo nárazu.

Základna televizoru s namontovaným konzolovým držákem

1. Když je televizor upevněn na stěnu, zarovnejte střed přístroje Soundbar s konzolovým držákem na spodní straně televizoru a poté zatlačte přístroj Soundbar do konzolového držáku až na doraz podle ilustrace.
2. Upevněte montážní prvek pro připevnění držáku k přístroji Soundbar a otočením ve směru hodinových ručiček připevněte přístroj Soundbar ke konzolovému držáku.
3. Instalace na televizor je dokončena.

INSTALACE VE STOJÍCÍ POLOZE

Postup 1. Instalace ve stojící poloze s televizorem Samsung podporujícím přístroj Soundbar.

Zarovnejte střed přístroje Soundbar se středem dolní strany televizoru a zatlačte jej co nejdále na stojan podle ilustrace. Dbejte na to, aby televizor neztratil stabilitu.

Postup 2. Použití přístroje Soundbar samostatně

1. Položte bezdrátový reproduktor tak, jak je znázorněno na obrázku. Žádné z tlačítek se nesmí dotýkat povrchu, na kterém reproduktor leží.
2. Upevněte dva šrouby držáku 2 na vzpěry držáku podle ilustrace.

1. Umístěte přístroj Soundbar na střed plochého povrchu před televizorem.

1. Položte přístroj Soundbar tak, aby se jeho tlačítka nedotýkala povrchu, jako na ilustraci.
2. Upevněte dvě Nožky držáku a dva Šrouby držáku 2 k otvorům na přístroji Soundbar, jako na ilustraci.

- Nepokládejte na hlavní přístroj těžké předměty a nešlapejte na něj.

SESTAVENÍ DRŽÁKU KABELŮ

Upevněte držák kabelů k jednotce podle ilustrace a poté držákem protáhněte kabely, aby byly vhodně uspořádány.

PŘIPOJENÍ

PŘIPOJENÍ BEZDRÁTOVÉHO SUBWOOFERU

Připojovací ID subwooferu je přednastaveno při výrobě a hlavní jednotka a subwoofer by se při zapnutí měly automaticky spojit (bezdrátově). Pokud se indikátor Link ( nerozsvítí, ani když jsou hlavní přístroj a subwoofer zapnuté, nastavte ID následujícím postupem.

1. Připojte napájecí kabely hlavního přístroje a subwooferu k zásuvce střídavého proudu na stěně.
2. Malým špičatým předmětem stiskněte tlačítko ID SET na zadní straně subwooferu na 5 sekundy.

- Indikátor STANDBY režimu nesvítí a indikátor spojení (modrá kontrolka) rychle bliká.

1. Když je hlavní jednotka vypnutá (v režimu STANDBY), stiskněte na 5 sekund tlačitko (Ztlumení) na dálkovém ovládání.
2. Na displeji prístroje Soundbar se zobrazí zpráva ID SET.
3. Dokončete postup zapojení zapnutím hlavního přístroje, zatímco bliká modrá kontrolka na subwooferu.
4. Hlavní jednotka a subwoofer by nyní měly být propojeny.
5. Indikátor spojení (modrá kontrolka) na subwooferu svítí.
6. Pokud indikátor spojení (modrá kontrolka) nesvítí, postup propojení se nezdařil. Vypněte hlavní jednotku a začněte znovu od kroku 2.
7. Výběrem zvukového efektu můžete získat lepší zvuk bezdrátového subwooferu. (Viz strana 10)

- Před přemístěním nebo instalací produktu se ujistěte, že je vypnutý, a odpojte napájecí kabel.

• Pokud je přístroj vypnut, bezdrátový subwoofer bude v pohotovostním režimu a kontrolka pohotovostního režimu na horní straně se rozsvítí poté, co bude indikátor spojení (modrá kontrolka) 30 sekund blikat.
• Je-li v blízkosti přístroje Soundbar použito zařízení, které pracuje na téže frekvenci 2,4 GHz, může v důsledku rušení dojít k výpadkům zvuku.
• Přenosová vzdálenost rádiových vln je asi 10 m, ale může se lišit v závislosti na provozním prostředí. Pokud je mezi hlavní jednotkou přístroje a bezdrátovým přijímacím modulem železobetonová nebo kovová zeď, nemusí systém vůbec pracovat, protože rádiové vlny nepronikají kovem.
• Pokud hlavní jednotka nenaváže bezdrátové připojení, zkuste spojení hlavní jednotky a bezdrátového subwooferu obnovit provedením kroků 1–5 popsaných ve sloupci nalevo.

• Anténa bezdrátového příjmu je zabudována do bezdrátového subwooferu. Udržujte přístroj z dosahu vody a vlhkosti.
• Pro optimální poslech se ujistěte, že v okolí bezdrátového subwooferu se nenacházejí žádné překážky.

PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ POMOCÍ KABELU HDMI

HDMI je standardní digitální rozhraní pro připojování zařízení, jako je televizor, projektor, přehrávač DVD, přehrávač Blu-ray, set-top box a další.

Protože rozhraní HDMI přenáší digitální signál té nejvyšší kvality, můžete si užívat dokonalý obraz i zvuk v takové kvalitě, v jaké byly původně vytvořeny.

HDMI IN

Připojte kabel HDMI (není součástí dodávky) z konektoru HDMI IN na zadní straně přístroje ke konektoru HDMI OUT na digitálním zařízení.

a dále,

HDMI OUT (TV)

Připojte kabel HDMI (není součástí dodávky) z konektoru HDMI OUT (TV) na zadní straně přístroje ke konektoru HDMI IN na televizoru.

- HDMI je rozhraní, které umožňuje digitální přenos obrazových a zvukových dat pomocí pouze jediného konektoru.

- V případě použití kabelu HDMI s jádrem použijte kabel, jehož průměr je menší než 14 mm.

ARC (HDMI OUT)

Funkce ARC umožňuje výstup digitálního zvuku prostřednictvím konektoru HDMI OUT (ARC).

• Funkce Anynet+ musí být zapnuta.

- Tato funkce není k dispozici, pokud kabel HDMI nepodporuje ARC.

PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ POMOCÍ ZVUKOVÉHO (ANALOGOVÉHO) KABELU NEBO OPTICKÉHO (DIGITÁLNÍHO) KABELU

Přístroj je vybaven jedním konektorem pro optický vstup a jedním konektorem pro analogový zvukový vstup, takže jej lze připojit k televizoru dvěma způsoby.

AUX IN

Připojte konektor vstupu AUX IN (zvuk) na hlavním přístroji ke konektoru AUDIO OUT na televizoru nebo jiném zdrojovém zařízení. Změňte funkci na AUX.

nebo,

OPTICAL IN

Připojte konektor OPTICAL IN (zvuk) na hlavní jednotce ke konektoru OPTICAL OUT na televizoru nebo jiném zdrojovém zařízení. Změňte funkci na D.IN.

• Nepřipojujte napájecí kabel tohoto produktu ani televizoru do zásuvky na zdi, dokud nejsou dokončena připojení mezi zařízeními.
• Před přemístěním nebo instalací produktu se ujistěte, že je vypnutý, a odpojte napájecí kabel.

FUNKCE

REŽIM VSTUPU

Stiskem tlačítka (Funkce) na horním panelu hlavního přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte požadovaný režim.

Režim vstupu Zobrazení
Optický digitální vstup	D.IN
Vstup AUX	AUX
Vstup HDMI	HDMI
Režim BLUETOOTH	BT
TV SoundConnect	TV
Režim USB	USB

▶ Funkce Auto Power Down

Přístroj se automaticky vypne v následujících situacích:

• Režim D.IN/HDMI/BT/TV/USB/ARC

- pokud není 25 minut zjištěn zvukový signál.

- Režim AUX

• Pokud není po dobu 25 minut připojen kabel AUX.
• Pokud není 8 hodin zjištěn stisk žádného tlačítka, když je kabel AUX připojen. (Funkci Auto Power Down lze vypnout pouze v tomto případě.)

Chcete-li vypnout funkci Auto Power Down v režimu AUX, po dobu 5 sekund podržte tlačítko ▶II.

Na displeji se zobrazí text AUTO POWER DOWN ON / OFF.

ARC (HDMI OUT)

Funkce ARC (Audio Return Channel) umožňuje výstup digitálního zvuku prostřednictvím konektoru HDMI OUT (ARC).

1. Pomocí kabelu HDMI připojte televizor podporující funkci ARC k přístroji Soundbar.
2. Zapněte televizor a funkci Anynet+ na přístroji Soundbar.
3. Stiskem tlačítka (Funkce) na horním panelu hlavního přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte režim D.IN.

- Pokud kabel HDMI nepodporuje funkci ARC, nemusí tato funkce pracovat správně.

- Chcete-li vypnout funkci ARC, vypněte funkci Anynet+.

BLUETOOTH

Můžete využít připojení zařízení Bluetooth k systému Soundbar a užít si hudbu bezdrátově, s kvalitním stereo zvukem!

▶ Připojení přístroje Soundbar k zařízení Bluetooth

Zkontrolujte, zda zařízení Bluetooth podporuje funkci stereo náhlavní soupravy podle standardu Bluetooth.

1. Stiskem tlačítka (Funkce) na horním panelu hlavního přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte režim BT.

- Na předním displeji přístroje Soundbar se zobrazí text BT READY.

1. V zařízení Bluetooth, které chcete připojit, vyberte nabídku Bluetooth. (Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.)
2. V zařízení Bluetooth vyberte nabídku stereo náhlavní soupravy.

• Zobrazí se seznam vyhledaných zařízení.

1. Ze seznamu zvolte položku „[Samsung] Soundbar“.

- Když je přístroj Soundbar připojen k zařízení Bluetooth, zobrazí se na předním displeji text [Název zařízení Bluetooth] → BT.

- Název zařízení lze zobrazit pouze v angličtině. Není-li název v angličtině, zobrazí se znak „ _ “.

- Pokud se párování nalezeného zařízení Bluetooth s přístrojem Soundbar nezdaří, odstraňte ze zařízení položku nalezeného zařízení „[Samsung] Soundbar“ a vyhledejte přístroj Soundbar znovu.

1. Spusťte přehrávání hudby na připojeném zařízení.

- Hudbu přehrávanou na připojeném zařízení Bluetooth uslyšíte z reproduktorů přístroje Soundbar.

- V režimu BT nejsou funkce Přehrávání/Pozastavení/Další/Předchozí dostupné. Tyto funkce jsou dostupné u zařízení Bluetooth podporujících AVRCP.

- Pokud se při připojování zařízení Bluetooth zobrazí výzva k zadání kódu, zadejte <0000>.

• V danou chvíli může být přístroj spárován pouze s jedním zařízením Bluetooth.

- Když je přístroj Soundbar vypnut, bude spojení Bluetooth přerušeno.

• Za následujících okolností nemusí přístroj Soundbar správně provést vyhledávání zařízení Bluetooth nebo připojení k němu:
• Pokud je v okolí přístroje Soundbar silné elektrické pole.
• Pokud je s přístrojem Soundbar spárováno více zařízení Bluetooth současně.
• Pokud je zařízení Bluetooth vypnuté, příliš vzdálené nebo má poruchu.
• Zařízení jako mikrovlnné trouby, adaptéry bezdrátových místních sítí, zářivková svítidla a plynové trouby používají stejný frekvenční rozsah jako zařízení Bluetooth, což může způsobit elektromagnetické rušení.
• Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz).
• Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV).
• Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar.
• Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[Samsung] Soundbar“. Režim bezdrátového reproduktoru se změní automaticky na BT.

▶ Bluetooth POWER On (Bluetooth POWER)

Když je funkce Bluetooth POWER On, přístroj Soundbar je vypnutý a dříve spárované zařízení Bluetooth se pokusí o spárování s přístrojem Soundbar, přístroj Soundbar se automaticky zapne.

1. Když je přístroj Soundbar zapnutý, stiskněte tlačítko Bluetooth POWER na dálkovém ovládání.
2. Na displeji přístroje Soundbar se zobrazí text BLUETOOTH POWER ON.

• K dispozici, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.)
• Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu BT READY.
• V režimu TV SoundConnect nelze přístroj Soundbar spárovat s jiným zařízením Bluetooth.

▶ Odpojení zařízení Bluetooth od přístroje Soundbar

Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

• Přístroj Soundbar se odpojí.
• Když je přístroj Soundbar odpojen od zařízení Bluetooth, zobrazí se na jeho předním displeji zpráva BT DISCONNECTED.

▶ Odpojení přístroje Soundbar od zařízení Bluetooth

Stiskem tlačítka SOURCE na dálkovém ovládání nebo tlačítka (Funkce) na horním panelu přístroje přepněte z režimu BT do jiného režimu, nebo vypněte přístroj Soundbar.

- Připojené zařízení Bluetooth bude určitou dobu čekat na reakci přístroje Soundbar a poté ukončí spojení. (Čas odpojení se může lišit podle zařízení Bluetooth.)

• V režimu připojení Bluetooth se připojení Bluetooth může vypnout, když vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth přesáhne 5 m.
• Přístroj Soundbar se po 25 minutách ve stavu pohotovosti vypne.

Informace o technologii Bluetooth

Bluetooth je technologie, která umožňuje zařízením s podporou Bluetooth snadno komunikovat bez drátů na malé vzdálenosti.

• Zařízení s technologií Bluetooth může při některých způsobech použití způsobovat rušení nebo nesprávnou funkci. Příklady:
• Část těla je v kontaktu s přijímacím/vysílacím systémem zařízení Bluetooth nebo přístrojem Soundbar.
• Překážky, jako jsou stěny, rohy nebo kancelářské přepážky, mohou způsobit rozdíly v šíření signálu.
• Zařízení využívající stejné pásmo, například lékařské přístroje, mikrovlnné trouby a bezdrátové místní sítě, mohou způsobit elektrické rušení.
• Při párování přístroje Soundbar se zařízením Bluetooth udržujte toto zařízení v malé vzdálenosti.
• Čím větší je vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth, tím horší je kvalita. Pokud vzdálenost překročí dosah Bluetooth, dojde k výpadku spojení. • V oblastech s nekvalitním příjmem nemusí připojení Bluetooth fungovat.
• Připojení Bluetooth pracuje jen v blízkosti přístroje. Připojení bude automaticky ukončeno, pokud překročíte uvedený dosah. I v uvedeném dosahu může dojít ke zhoršení kvality zvuku vlivem překážek, jako jsou dveře a stěny.
• Toto bezdrátové zařízení může při svém provozu způsobovat elektromagnetické rušení.

TV SOUNDCONNECT

Při připojení k televizoru Samsung s podporou funkce TV SoundConnect lze poslouchat zvuk televize z přístroje Soundbar.

▶ Připojení televizoru k přístroji Soundbar

1. Zapněte televizor a přístroj Soundbar.

• Zapněte nabídku televizoru. - Přejděte na nastavení reproduktorů na kartě „Zvuk“. - Nastavte nabídku „Přidat nové zařízení“ na hodnotu „Zapnuto“.

1. Stiskem tlačítka → (Funkce) na horním panelu hlavního přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte režim TV.
2. Na televizoru se zobrazí zpráva s dotazem, zda povolit funkci TV SoundConnect. Na obrazovce televizoru se zobrazí text „[Samsung] Soundbar“.
3. Výběrem položky dokončete připojení televizoru k přístroji Soundbar pomocí dálkového ovládání.

• Při přepnutí přístroje Soundbar z režimu televizoru do jiného režimu se automaticky přeruší spojení TV SoundConnect.
• Chcete-li připojit přístroj Soundbar k jinému televizoru, je třeba nejprve ukončit stávající připojení.
• Ukončete stávající připojení k televizoru a stiskněte tlačítko ▶II na dálkovém ovládání. Tím umožníte připojení k jinému televizoru.

• Funkci TV SoundConnect (SoundShare) podporují některé televizory Samsung uvedené na trh po roce 2012. Než začnete, zkontrolujte, zda televizor podporuje funkci TV SoundConnect (SoundShare). (Další informace naleznete v přiručce k televizoru.)
• Pokud máte televizor Samsung uvedený na trh před rokem 2014, zkontrolujte nabídku nastavení SoundShare.

Pokud vzdálenost mezi televizorem a přístrojem Soundbar překročí 5 m, může být spojení nestabilní nebo zvuk přerušovaný. Pokud k tomu dojde, přemístěte televizor nebo přístroj Soundbar tak, aby se nacházely v provozním dosahu, a poté znovu navažte spojení TV SoundConnect. • Provozní dosah funkce TV SoundConnect:

- Doporučený dosah pro párování: do 50 cm

- Doporučený provozní dosah: do 5 m

- Tlačítka Přehrávání/Pozastavení, Další a Předchozí na bezdrátovém reproduktoru nebo dálkovém ovladači bezdrátového reproduktoru neovládají televizor.

▶ Použití funkce Bluetooth POWER On

Funkce Bluetooth POWER On je dostupná po úspěšném připojení přístroje Soundbar k televizoru s podporou Bluetooth pomocí funkce TV SoundConnect. Když je funkce Bluetooth POWER On zapnutá, dojde při zapnutí či vypnutí připojeného televizoru také k zapnutí či vypnutí přístroje Soundbar.

1. Připojte televizor k přístroji Soundbar pomocí funkce TV SoundConnect.
2. Stiskněte tlačítka Bluetooth POWER na přístroji Soundbar a dálkovém ovládání. Na displeji přístroje Soundbar se zobrazí text BLUETOOTH POWER ON.
3. BLUETOOTH POWER ON: Přístroj Soundbar se zapne, respektive vypne při zapnutí či vypnutí televizoru.
4. BLUETOOTH POWER OFF: Přístroj Soundbar se vypne pouze při vypnutí televizoru.

- Tuto funkci podporují pouze některé televizory Samsung uvedené na trh od roku 2013.

USB

Lze přehrávat hudební soubory umístěné na paměťových zařízeních USB skrze přístroj Soundbar.

Port USB

Zobrazení

CN

1. Připojte zařízení USB k portu USB na přístroji.
2. Stiskem tlačítka (Funkce) na horním panelu hlavního přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte režim USB.
3. Na displeji se zobrazí text USB.
4. Připojení přístroje Soundbar k zařízení USB je dokončeno.
5. Pokud po dobu 25 minut není připojeno žádné zařízení USB, přístroj Soundbar se automaticky vypne (funkce automatického vypnutí).

▶ Před připojením zařízení USB

Věnujte pozornost následujícím bodům:

• Pokud je název souboru nebo složky na zařízení USB delší než 10 znaků, není na displeji přístroje Soundbar zobrazen.
• Tento přístroj nemusí být kompatibilní s některými typy paměťových zařízení s rozhraním USB.
• Jsou podporovány souborové systémy FAT16 a FAT32.

- Souborový systém NTFS není podporován.

• Připojte zařízení USB přímo k portu USB na přístroji. Předejdete tak případným potížím s kompatibilitou USB.
• Nepřipojujte k přístroji více paměťových zařízení současně pomocí multiformátové čtečky karet. V takovém případě není zaručena správná funkce.
• Digitální fotoaparáty komunikující protokolem PTP nejsou podporovány.
• Neodpojujte zařízení USB během přenosu souborů.
• Hudební soubory s ochranou DRM zakoupené z komerčních webových stránek nelze přehrát.
• Externí pevné disky nejsou podporovány. • Mobilní telefony nejsou podporovány.
• Kompatibilní formáty

Formát	Kodek	Vzorkovací frekvence
*.mp3	MPEG -1 Layer 2	16KHz ~ 48KHz
	MPEG -1 Layer 3
	MPEG -2 Layer 3
	MPEG -2.5 Layer 3
*.wma	Wave_Format_MSAudio1
	Wave_Format_MSAudio2
*.aac	AAC	16KHz ~ 96KHz
	AAC-LC
	HE-AAC 24KHz ~ 96KHz
*.wav	-	16KHz ~ 48KHz
*.ogg	OGG 1.1.0
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz

- Pokud je na USB zařízení mnoho složek a souborů, čtení může chvíli trvat.

AKTUALIZACE SOFTWARU

Společnost Samsung může v budoucnu uvolnit aktualizace firmwaru pro přístroj Soundbar.

Je-li k dispozici aktualizace, lze ji aplikovat připojením zařízení s rozhraním USB obsahujícího aktualizaci firmwaru k portu USB na přístroji Soundbar.

Mějte na paměti, že v případě existence více aktualizačních souborů je nutné nahrávat je na zařízení USB postupně a aplikovat aktualizace firmwaru jednotlivě.

Další informace o stažení aktualizačních souborů naleznete na webu Samsung.com nebo si je můžete vyžádat od střediska technické podpory Samsung.

- Připojte zařízení USB s aktualizací firmwaru k portu USB na hlavním přístroji.

- Aktualizace firmwaru nemusí proběhnout správně, pokud jsou na paměťovém zařízení USB uloženy zvukové soubory podporované přístrojem Soundbar.

- Během aktualizace nevypínejte napájení a neodpojujte zařízení USB. Po dokončení aktualizace firmwaru se hlavní přístroj automaticky vypne.

- Po aktualizaci se všechna nastavení vrátí na výchozí hodnoty z výroby. Doporučujeme si nastavení poznamenat, abyste je po aktualizaci mohli snadno obnovit.

Mějte na paměti, že aktualizace firmwaru resetuje také připojení subwooferu. Pokud není po aktualizaci automaticky navázáno spojení se subwooferem, přejděte na stranu 15. Pokud se aktualizace firmwaru nezdaří, doporučujeme naformátovat zařízení USB na souborový systém FAT16 a opakovat pokus.

- Po dokončení aktualizace softwaru přístroje vypněte přístroj a poté stiskněte a přidržte tlačítko (▶II) na dálkovém ovládání alespoň na 5 sekund. Na displeji se zobrazí text „INIT“ a přístroj se vypne. Aktualizace je dokončena.

- Neformátujte jednotku USB na souborový systém NTFS. Přístroj Soundbar nepodporuje souborový systém NTFS.

- Zařízení USB některých výrobců nemusí být podporována.

AUTO POWER LINK

Je-li hlavní přístroj připojen k televizoru digitálním optickým kabelem, aktivací funkce automatického zapnutí zajistíte, že se přístroj Soundbar automaticky zapne při zapnutí televizoru.

AUTO POWER LINK	Zobrazení
ZAPNUTO	ANYNET+ OFF / POWER LINK ON
VYPNUTO	ANYNET+ ON / POWER LINK OFF

1. Připojte bezdrátový reproduktor k externímu zařízení pomocí optického kabelu.
2. Stiskem tlačítka → (Funkce) na horním panelu hlavního přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte režim D.IN.
3. Stisknutím tlačítka Anynet+ na dálkovém ovládání zapnete a vypnete funkci Auto Power Link (Automatické propojení napájení).

- V závislosti na připojeném zařízení nemusí funkce Automatického propojení zapnutí a vypnutí fungovat.

ŘEŠENÍ PROBLÉMŮ

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené.

Přístroj se nezapne.
• Je napájecí kabel zapojen do zásuvky?	→ Zapojte zástrčku napájecího kabelu do zásuvky.

Přístroj nereaguje na stisknutí tlačítka.
• Je ve vzduchu statická elektrina?	→ Odpojte napájecí kabel a opět jej zapojte.

Není slyšet zvuk.
Je funkce ztlumení zvuku zapnutá?Je hlasitost nastavena na minimum?	→ Stiskem tlačníka(Ztlu mení) vypněte tuto funkci.→ Zvyšte hlasitost.

Dálkové ovládání nefunguje.
Jsou baterie vybité?Je vzdálenost mezi dálkovým ovládáním a hlavní jednotkou příliš velká?	→ Vyměňte baterie za nové.→ Přesuňte se do menší vzdálenosti od přístroje.

Funkce TV SoundConnect (spárování televizoru) selhala.
Podporuje váš televizor funkci TV SoundConnect?Je firmware televizoru aktualizován na nejnovější verzi?Došlo při připojování k chybám?Resetujte režim TV a proved'te připojení znovu.	→ Funkci TV SoundConnect podporují některé televizory Samsung uvedené na trh po roce 2012. Zkontrolujte, zda váš televizor podporuje funkci TV SoundConnect.→ Aktualizujte firmware televizoru na nejnovější verzi.→ Obrat'te se na středisko podpory Samsung.→ Stiskem a přidržením tlačítka ▶II na 5 sekund resetujete spojení TV SoundConnect.

Červená kontrolka na subwooferu bliká a subwoofer nereprodukuje zvuk.
• Subwoofer možná není připojen ke hlavnímu přístroji.	→ Pokuste se připojit subwoofer znovu.(Viz strana 15)

Subwoofer vydává slyšitelné bzučení a vibruje.
• Pokuste se upravit vibrace subwooferu.	→ Stiskem tlačítka EQUALIZER WOOFER na dálkovém ovládání nastavte hodnotu v rozmezí SW-6 až SW+6.

DODATEK

TECHNICKÉ ÚDAJE

Model

HW-H7500 / HW-H7501

OBECNÉ	USB		5 V / 0,5 A
	Hmotnost	Hlavní jednotka	4 kg
		Subwoofer (PS-WH7500 / PS-WH7501)	8,45 kg
	Rozměry (Š x V x H)	Hlavní jednotka	1230 x 42 x 170 mm
		Subwoofer (PS-WH7500 / PS-WH7501)	291 x 371 x 291 mm
	Rozsah provozních teplot		+5 °C až + 35 °C
	Rozsah provozní vlhkosti		10 % až 75 %
ZESILOVAČ	Jmenovitý výstupní výkon	Hlavní jednotka	20 W/kanál, 8 Ω, celk. harm. zkreslení = 10 %, 1 kHz
		Subwoofer (PS-WH7500 / PS-WH7501)	160 W, 3 Ω, celk. harm. zkreslení = 10 %, 100 Hz
	Odstup signál-šum (analogový vstup)		65 dB
	Přeslech kanálů (1 kHz)		65 dB

* Údaje o odstupu signál-šum, zkreslení, přeslechu kanálů a využitelné citlivosti jsou založeny na měření podle pokynů AES (Audio Engineering Society). * Nominální specifikace

- Společnost Samsung Electronics Co., Ltd. si vyhrazuje právo změnit specifikace bez upozornění.

- Hmotnost a rozměry jsou přibližné.

- Informace o napájecím zdroji a příkonu naleznete na štítku na přístroji.

※ Poznámka k licenci otevřeného softwaru

- Máte-li dotazy ohledně otevřeného softwaru, kontaktujte společnost Samsung na e-mailové adrese ([e-mail]).

CE

Společnost Samsung Electronics tímto prohlašuje, že tento přístroj splňuje základní požadavky a další příslušná ustanovení směrnice 1999/5/ES.

Původní Prohlášení o shodě je k dispozici na webu http://www.samsung.com. Přejděte do nabídky Support (Podpora) > Search Product Support (Hledání v podpoře produktů) a zadejte název modelu.

Toto zařízení lze používat ve všech státech Evropské unie.

Kontaktujte SAMSUNG WORLD WIDE

Pokud máte otázky týkající se výrobků Samsung, kontaktujte středisko Samsung pro péči o zákazníky.

Area Contact Centre		Web Site
■ Europe
AUSTRIA 0800 - SAMSUNG (0800 - 7267864) www.samsung.com/at/support
BELGIUM 02-201-24-18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
BOSNIA 051 331 999 www.samsung.com/support
BULGARIA 07001 33 11 , sharing cost www.samsung.com/bg/support
CROATIA 062 726 786 www.samsung.com/hr/support
CZECH	800 - SAMSUNG (800-726786) www.samsung.com/cz/support
	Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 - Praha 4
DENMARK 70 70 19 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*0180 6 67267864*(10,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	http://www.samsung.com/hu/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/t/support
LUXEMBURG	261 03 710	www.samsung.com/support

(Platí pro země se systémem odděleného sběru)

Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66.

Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí.

Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií.

Area Contact Centre		Web Site
MONTENE-GRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267090 726 786	www.samsung.com/s/support
NETHER-LANDS	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com/nl/support
NORWAY 813	56480	www.samsung.com/no/support
POLAND	0 801-172-678* lub [phone] **(całkowity koszt połączenia jak za 1 impuls według taryfy operatora)** (koszt połączenia według taryfy operatora)	www.samsung.com/pl/support
PORTUGAL	808 20 7267 www.samsung.com/pt/support
ROMANIA	08008 SAMSUNG (08008 726 7864)TOLL FREE No.	www.samsung.com/rc/support
SERBIA	011 321 6899	www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0800-726 786) www.samsung.com/sk/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN 077	726 7864 (SAMSUNG)	www.samsung.com/se/support
SWITZER-LAND	0848 726 78 64 (0848-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_tr/support(French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
EIRE	0818 717100	www.samsung.com/ie/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/w/support
ESTONIA 800	-7267	www.samsung.com/ee/support

Správná likvidace výrobku (Elektrický & elektronický odpad)

(Platí pro země se systémem odděleného sběru)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.

Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.

Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem.
