Produkttype	Lydplanke
Merke	Samsung
Modell	HW-Q610A
Kanaler	2.1 kan
Total effekt	320 W
Høyttalere	2 diskanter, 2 basshøyttalere
Subwoofer	Trådløs subwoofer inkludert
Lydformater	Dolby Audio, DTS Virtual:X
Trådløs tilkobling	Bluetooth 4.2
HDMI	1 inngang, 1 utgang (ARC)
USB	USB 2.0 (avspilling)
Optisk	1 optisk inngang
Mål (hovedenhet)	1030 x 57 x 95 mm
Mål (subwoofer)	184 x 343 x 295 mm
Vekt (hovedenhet)	2.7 kg
Vekt (subwoofer)	5.3 kg
Strømforbruk	25 W (hoved), 28 W (sub)
Standby-strøm	< 0,5 W
Vedlikehold	Rengjør med en myk, tørr klut
Sikkerhet	Ikke utsett for fuktighet eller åpne enheten
Reservedeler & reparasjonsevne	Deler tilgjengelig via autoriserte servicesentre
Garanti	2 år

Ofte stilte spørsmål - HW-Q610A SAMSUNG

Hvordan kobler jeg lydplanken til TV-en?

Bruk en HDMI-kabel for å koble lydplankens HDMI OUT (ARC)-port til TV-ens HDMI ARC-port. Alternativt kan du bruke en optisk kabel eller Bluetooth. Sørg for at TV-ens lydutgang er satt til HDMI ARC eller Optisk.

Hvordan tilbakestiller jeg lydplanken til fabrikkinnstillinger?

Trykk og hold inne Innstillinger-knappen på lydplanken i omtrent 5 sekunder. Displayet viser 'INIT' og lydplanken tilbakestilles. Alternativt kan du koble fra strømledningen i 30 sekunder.

Støtter lydplanken Dolby Atmos?

Nei, HW-Q610A støtter Dolby Audio og DTS Virtual:X, men ikke Dolby Atmos. Den leverer oppslukende lyd gjennom virtuelle surround-teknologier.

Hvordan parer jeg den trådløse subwooferen?

Subwooferen parer automatisk når både lydplanken og subwooferen er slått på. Hvis ikke, trykk på Pair-knappen på baksiden av subwooferen i 5 sekunder og vent til LED-lampen blir fast grønn.

Kan jeg styre lydplanken med TV-fjernkontrollen?

Ja, hvis TV-en din støtter HDMI ARC eller Samsung TV SoundSync, kan du styre volum og lyd av/på med TV-fjernkontrollen. Sørg for at Anynet+ (HDMI-CEC) er aktivert på begge enhetene.

Hvordan oppdaterer jeg fastvaren?

Koble en USB-pinne med den nyeste fastvarefilen (lastet ned fra Samsungs nettsted) til lydplankens USB-port. Trykk på Source-knappen for å velge USB, og følg deretter instruksjonene på skjermen. Alternativt kan du oppdatere via Samsung SmartThings-appen.

Støtter lydplanken Bluetooth?

Ja, den støtter Bluetooth 4.2. Du kan strømme musikk fra smarttelefonen, nettbrettet eller andre Bluetooth-aktiverte enheter. Trykk på Bluetooth-knappen på fjernkontrollen for å gå inn i paringsmodus.

Kan jeg montere lydplanken på veggen?

Ja, lydplanken kan monteres på veggen ved hjelp av det valgfrie veggfestet (selges separat). Følg instruksjonene i håndboken for riktig installasjon, og sørg for at veggen kan bære vekten.

Hvilke lydformater støttes?

Lydplanken støtter Dolby Audio, DTS og standard PCM-formater. For USB-avspilling kan den spille MP3, WMA, AAC, OGG og WAV-filer opptil 48 kHz.

Hvordan rengjør jeg lydplanken?

Slå av og koble fra lydplanken. Bruk en myk, tørr klut til å tørke av utsiden. Ikke bruk vann, kjemiske rengjøringsmidler eller slipende materialer. Unngå at fuktighet kommer inn i ventilene.

BRUKSANVISNING HW-Q610A SAMSUNG

1. Sett strømkabelen inn i subwooferen.
2. Koble strømkabelen til strømadapteren, og deretter til Soundbar.
3. Sett strømkabelen i en stikkontakt.

Se illustrasjonene nedenfor.

Hør TV-lyden fra Soundbar via kablede eller trådløse tilkoblinger.

- Eksempel på TV-meny: TV + [AV] Soundbar serienavn [HDMI]

MERKNADER

Den første tilkoblingen

1. Trykk på knappen ✝ PAIR på fjernkontrollen for å bytte til modusen "BT PAIRING".

(ELLER)

- Når TV-en er tilkoblet, vises [TV Navn] → "BT" på Soundbar-displayet på forsiden.

1. Du kan nå høre TV-lyden fra Soundbar.

Den første tilkoblingen

1. Trykk på knappen ✝ PAIR på fjernkontrollen for å bytte til modusen "BT PAIRING".

(ELLER)

- Når Soundbaren er frakoblet fra Bluetooth-enheten, viser Soundbaren "BT DISCONNECTED" på displayet på forsiden.

MERKNADER

• I Bluetooth-tilkoblingsmodus mistes Bluetooth-forbindelsen hvis avstanden mellom Soundbaren og Bluetooth-enheten overstiger 10 m.
• Soundbaren slår seg automatisk av etter 20 minutter i beredskapsmodus.

Mer om Bluetooth

1. Koble en USB-stasjon til USB-porten på datamaskinen.

	FORSIKTIGFARE FOR ELEKTRISK ST∅TIKKE ÅPNE.
	Dette symbolet angir at det erhøyspenning på innsiden. Det er farligå komme i kontakt med interne delerav dette produktet.
	Dette symbolet angir at det følger medviktig dokumentasjon vedrørendebruk og vedlikehold i dette produktet.
	Klasse II-produkt: Dette symboletindikerer at det ikke krever jording.Hvis dette symbolet ikke vises på etprodukt med strømledning, MÅproduktet ha en pålitelig kontakt medjord (jording).
	Vekselspenning: Dette symboletindikerer at den nominelle spenningensom er merket med symbolet, ervekselspenning.
	Likestrømsspenning: Dette symboletindikerer at den nominelle spenningensom er merket med symbolet, erlikestrømsspenning.
	Forsiktig, se i instruksjonene før bruk:Dette symbolet instruerer brukeren tilå se i brukerhåndboken for ytterligeresikkerhetsrelatert informasjon.

ADVARSEL

- For å redusere faren for brann eller elektrisk støt, må ikke denne enheten utsettes for regn eller fuktighet.

FORSIKTIG

• FOR Å UNNGÅ ELEKTRISK STØT, SETT DET BREDE BLADET PÅ PLUGGEN INN I DEN BREDE ÅPNINGEN I KONTAKTEN, OG STIKK PLUGGEN HELT INN.
• Dette apparatet skal alltid kobles til en jordet stikkontakt.
• For å koble apparatet fra strømmen, må støpselet trekkes ut av stikkontakten. Derfor må strømstøpselet alltid være lett tilgjengelig.
• Ikke utsett apparatet for dryppende vann eller vannsprut. Ikke plasser gjenstander fylt med væske, for eksempel vaser, på apparatet.
• For å slå av apparatet helt, må du trekke ut støpselet fra stikkontakten. Derfor må støpselet til enhver tid være lett tilgjengelig.

FORHOLDSREGLER

1. Kontroller at strømforsyningen i huset overholder strømkravene på ID-etiketten på undersiden av produktet. Monter produktet horisontalt, på en egnet base (møbel), med tilstrekkelig rom rundt enheten for ventilasjon 7~10 cm. Sørg for at ventilasjonsåpningene ikke er tildekket. Ikke plasser enheten eller annet utstyr på toppen av utstyr som kan bli varmt. Enheten er konstruert for kontinuerlig bruk. For å slå enheten helt av trekker du støpslet helt ut av stikkontakten. Trekk støpslet ut av enheten hvis du har til hensikt å la den stå ubrukt over lengre tid.
2. Under tordenvær må du trekke støpslet ut av stikkontakten. Overspenninger som skyldes lynnedslag kan skade enheten.
3. Ikke utsett enheten for direkte sollys eller andre varmekilder. Dette kan føre til overoppheting og føre til feil på enheten.
4. Beskytt produktet mot fuktighet (f.eks. vaser) og varmekilder (f.eks. ovner) eller utstyr som utstråler kraftige magnetfelt eller elektriske felter. Trekk støpslet ut av stikkontakten hvis det oppstår feil på enheten. Produktet er ikke beregnet på industriell bruk. Produktet er kun beregnet på personlig bruk.

Det kan oppstå kondens hvis enheten eller platen lagret i lave temperaturer. Hvis man transporterer enheten om vinteren, må man vente omtrent 2 timer til enheten har nådd romtemperatur før man bruker den.

1. Batteriene som er brukt i dette produktet inneholder kjemikalier som er miljøskadelige. Ikke kast batteriene i restavfallet. Ikke kast batteriene i åpen ild. Ikke kortslutt, demonter eller overoppheter batteriene. FORSIKTIG: Det er fare for eksplosjon hvis batteriet ikke byttes ut riktig. Bytt det bare ut med samme eller tilsvarende type.

OM DENNE BRUKERHÅNDBOKEN

Brukerhåndboken har to deler: en enkel BRUKERHÅNDBOKEN i papirutgave og en detaljert FULLSTENDIG BRUKERHÅNDBOK som du kan laste ned.

I denne brukerhåndboken finner du informasjon om sikkerhetsinstruksjoner, produktinstallasjon, komponenter, tilkoblinger og produktspesifikasjoner.

Design og spesifikasjoner kan endres uten foregående varsel.

INNHOLD

01 Kontrollere komponentene 2

Sette inn batterier før du bruker fjernkontrollen (AA-batterier x 2) ____ 2

02 Produktoversikt 3

Frontpanel/toppanel på Soundbar 3

Nedre panel i Soundbar 4

03 Koble til Soundbar 5

Koble til strøm ____ 5

Koble Soundbar til basshøyttaleren ____ 6

- Automatisk tilkobling mellom basshøyttaleren og Soundbar ____ 6

– Koble til basshøyttaleren manuelt hvis automatisk tilkobling mislykkes ____ 7

Koble SWA-9100S (selges separat) til en lydplanke ____ 9

04 Koble til TV-en 11

Metode 1. Koble til via kabel ____ 11

Metode 2. Koble til trådløst ____ 15

- Koble til en TV via Bluetooth 15

05 Koble til en ekstern enhet 17

08 Bruke fjernkontrollen 25

Slik bruker du fjernkontrollen ____ 25

Justere Soundbar-volumet med en TV-fjernkontroll 28

Bruke de skjulte knappene (knapper med mer enn én funksjon) ____ 29

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene ____ 29

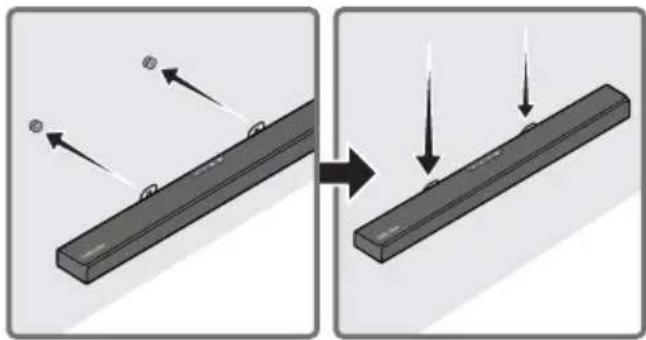

09 Installere veggfestet 30

Forholdsregler ved installasjon ____ 30

Veggmonteringskomponenter ____ 30

10 Plassere Soundbar på et TV-stativ 32

11 Programvare-oppdatering 33

Oppdateringsprosedyre 33

14 Lisensmerknader om åpen kildekode 38

15 Viktig merknad om service 38

16 Spesifikasjoner og veiledning 39

Spesifikasjoner 39

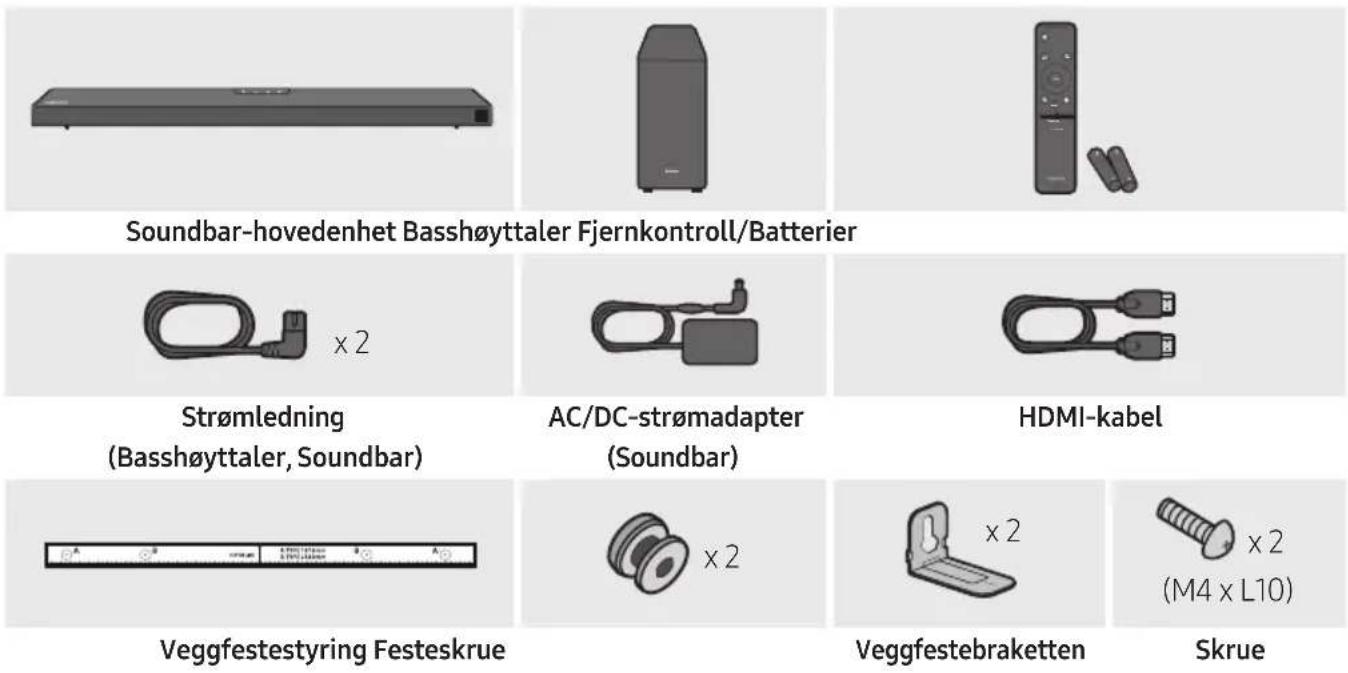

01 KONTROLLERE KOMPONENTENE

• Se i tabellen som er plassert på produktet for informasjon om strømforsyningen og strømforbruk. (Etikett: Bunnen av Soundbar-hovedenheten)
• Kontakt et Samsungs servicesenter eller kundesenter hvis du vil kjøpe flere komponenter eller ekstra kabler.
• Tilbehøret kan se annerledes ut enn illustrasjonene ovenfor.

Sette inn batterier før du bruker fjernkontrollen (AA-batterier x 2)

Skyv bakdekselet i pilens retning til det er helt av. Sett inn 2 AA-batterier (1,5 V) som er orientert slik at polariteten er korrekt. Skyv bakdekselet tilbake på plass.

Frontpanel/toppanel på Soundbar

1	DisplayViser status og gjeldende modus for produktet.
2	(Strøm)-knappSlår på og av strømmen.Funksjonen Auto Power DownEnheten slås av automatisk i følgende situasjoner.- I modusen D.IN / HDMI / BT / USB: Hvis det ikke høres et lydsignal i 20 minutter.
3	-(Volum)-knapp Justerer volumet.Når volumet justeres, vises volumnivået på frontdisplayet på Soundbar.
4	(Kilde)-knappVelger inngangsmodus for kilde.
	Inngangmodus Display
	Optisk digital inngang D.IN
	ARC (HDMI OUT)-inngang	D.IN → TV ARC (Automatisk konvertering)
	HDMI-inngang HDMI
	BLUETOOTH-modus BT
	USB-modus USB
	For å slå på "BT PAIRING"-modus endrer du kilden til "BT"-modus, og deretter trykker du på og holder inne→(Kilde)-knappen i mer enn 5 sekunder.

- Når du kobler enheten til strømnettet, vil strømknappen fungere i 4 til 6 sekunder.

1	USB (5V 0.5A)Koble til en USB-enhet her for å spille av musikkfiler på USB-enheten via Soundbar.
2	DC 24V (Strømforsyning inn)Koble til AC/DC-strømadapteren.
3	HDMIInngang for digitale video- og lydsignaler samtidig med en HDMI-kabel.Koble til HDMI-utgangen på en ekstern enhet.
4	HDMI TO TV (ARC)Koble til HDMI (ARC)-kontakten på en TV.
5	DIGITAL AUDIO IN (OPTICAL)Koble til den digitale (optiske) utgangen på en ekstern enhet.

• Når du trekker strømkabelen for AC/DC-strømadapteren ut fra en stikkontakt, må du trekke i selve kontakten. Ikke trekk i strømkabelen.
• Ikke koble denne enheten eller andre komponenter til en AC-kontakt før alle koblinger mellom komponentene er fullstendige.

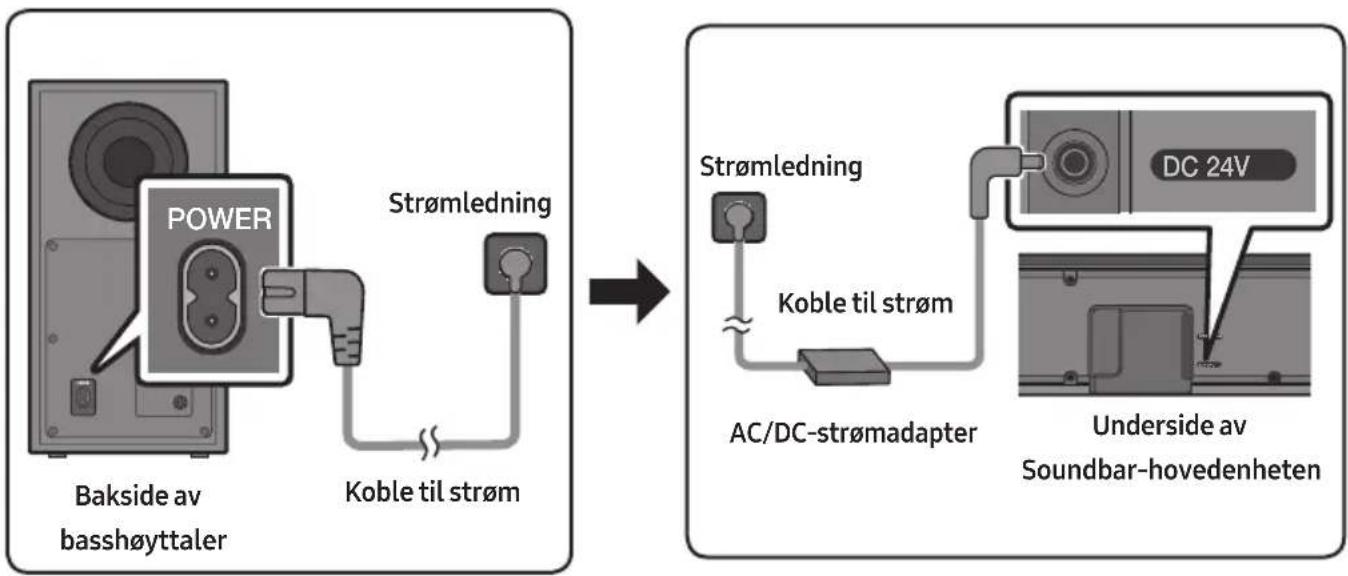

Bruk strømkomponentene til å koble basshøyttaleren og Soundbar til en stikkontakt i følgende rekkefølge:

1. Koble strømledningen til basshøyttaleren.
2. Koble strømutgangskabelen til strømadapteren, og deretter til Soundbar.
3. Koble strømledningen til stikkontakten.

Se bildene nedenfor.

- Se etiketten på produktet for informasjon om strømforsyningen som kreves, og om strømforbruk. (Etikett: Underside av Soundbar-hovedenheten)

- Strømadapteren må ligge flatt på et bord eller på gulvet. Hvis du plasserer strømadapteren slik at den henger med ledningen vendt oppover, kan det komme vann eller andre fremmedelementer inn i adapteren som kan forårsake feil.

Koble Soundbar til basshøyttaleren

Når basshøyttaleren er koblet til, kan du oppleve fyldig basslyd.

Automatisk tilkobling mellom basshøyttaleren og Soundbar

Når du slår på strømmen etter å ha koblet strømkablene til Soundbar og basshøyttaleren, kobles basshøyttaleren automatisk til Soundbar.

- Når automatisk paring er fullført, lyser den blå indikatoren bak på subwooferen.

LED-indikatorlamper på baksiden av basshøyttaleren

LED Status	Beskrivelse	Løsning
Blå	På Tilkoblet (normal drift) -
	Blinker Gjenoppretter tilkoblingen		Kontroller at strømledningen er riktig koblet til Soundbar-enheten, eller vent i omtrent 5 minutter. Hvis blinkingen vedvarer, kan du prøve å koble til basshøyttaleren manuelt. Se side 7.
Rød På		Standby (med Soundbar-hovedenheten slått av)	Kontroller at strømkabelen til Soundbar-hovedenheten er ordentlig koblet til.
		Tilkoblingen mislyktes	Koble til igjen. Se instruksjonene for manuell tilkobling på side 7.
Rød og blå	Blinker Teknisk feil		Se kontaktopplysninger til Samsung Service Center i brukerhåndboken.

Koble til basshøyttaleren manuelt hvis automatisk tilkobling mislykkes

Før du gjennomfører den manuelle tilkoblingen som angitt nedenfor:

• Kontroller at strømkablene for Soundbar og basshøyttaleren er ordentlig koblet til.
• Kontroller at Soundbar er slått på.
• Trykk på og hold inne ID SET på baksiden av basshøyttaleren i minst 5 sekunder.

- Den røde indikatorlampen på baksiden av basshøyttaleren slukkes, og den blå indikatorlampen blinker.

Bakside av basshøyttaler

1. Trykk på og hold inne Opp-knappen på fjernkontrollen i minst 5 sekunder.
2. Meldingen ID SET vises på displayet på Soundbar i et øyeblikk før den forsvinner.
3. Soundbar blir automatisk slått på når ID SET er fullført.

1. Kontroller at LINK-indikatoren lyser blått kontinuerlig (tilkobling fullført).

LINK-indikatoren slutter å blinke og lyser kontinuerlig blått når en forbindelse er etablert mellom Soundbar og den trådløse basshøyttaleren.

MERKNADER

• Ikke koble strømledningen for dette produktet eller TV-apparatet til en stikkontakt før alle koblinger mellom komponenter er fullstendige.
• Før du flytter eller monterer dette produktet, må du slå av strømmen og trekke ut strømledningen.
• Hvis hovedenheten er slått av, vil den trådløse basshøyttaleren gå over i ventemodus, og STANDBY-LAMPEN på baksiden blir rød etter å ha blinket blått flere ganger.
• Hvis du bruker en enhet som bruker samme frekvens (5,8 GHz) som Soundbar i nærheten av Soundbar, kan forstyrrelser føre til at lyden forsvinner.
• Den maksimale overføringsavstanden for det trådløse signalet til hovedenheten er ca. 10 meter, men kan variere avhengig av bruksmiljøet. Hvis det finnes en vegg i armert betong eller metall mellom hovedenheten og den trådløse basshøyttaleren, kan det hende at systemet ikke fungerer i det hele tatt, ettersom det trådløse signalet ikke kan trenge gjennom metall.

FORHOLDSREGLER

• De trådløse mottakerantennene er innebygd i den trådløse basshøyttaleren. Beskytt enhetene mot vann og fuktighet.
• For best mulig lytteopplevelse må du passe på at området rundt den trådløse basshøyttaleren og den trådløse mottakermodulen (selges separat) er fritt for hindringer.

Koble SWA-9100S (selges separat) til en lydplanke

Utvid med ekte trådløs lyd ved å koble et Samsung trådløst bakhøyttalersett (SWA-9100S – selges separat) til Soundbar.

1. Koble den trådløse mottakermodulen til to surround-høyttalere.

– Når du kobler til høyttalerkabelen, må du koble kjerneledningen til høyttaleren.

1. Trykk på og hold inne Opp-knappen på fjernkontrollen i minst 5 sekunder.
2. Meldingen IDSET vises på displayet på Soundbar i et øyeblikk før den forsvinner.
3. Soundbar blir automatisk slått på når ID SET er fullført.

FORSIKTIG

- Hvis Soundbar ble brukt til å spille musikk da den ble koblet til SWA-9100S, kan du høre noen hakk i basshøyttaleren.

1. Kontroller at LINK-indikatoren lyser blått kontinuerlig (tilkobling fullført).

LINK-indikatoren slutter å blinke og lyser kontinuerlig blått når en forbindelse er etablert mellom Soundbar og den trådløse mottakermodulen.

1. Hvis SWA-9100S ikke blir koblet til, gjentar du denne prosessen fra trinn 2.

04 KOBLE TIL TV-EN

Hør TV-lyd fra Soundbar via kablede eller trådløse tilkoblinger.

- Når Soundbar er koblet til en av et utvalg av Samsung-TV-er, kan Soundbar styres fra TV-ens fjernkontroll.

- Denne funksjonen støttes av Samsung Smart-TV-er fra 2017 eller senere som støtter Bluetooth, når du kobler Soundbar til TV-en med en optisk kabel.

- Med denne funksjonen kan du bruke TV-menyen til å justere lydfeltet og forskjellige innstillinger samt volum og demp.

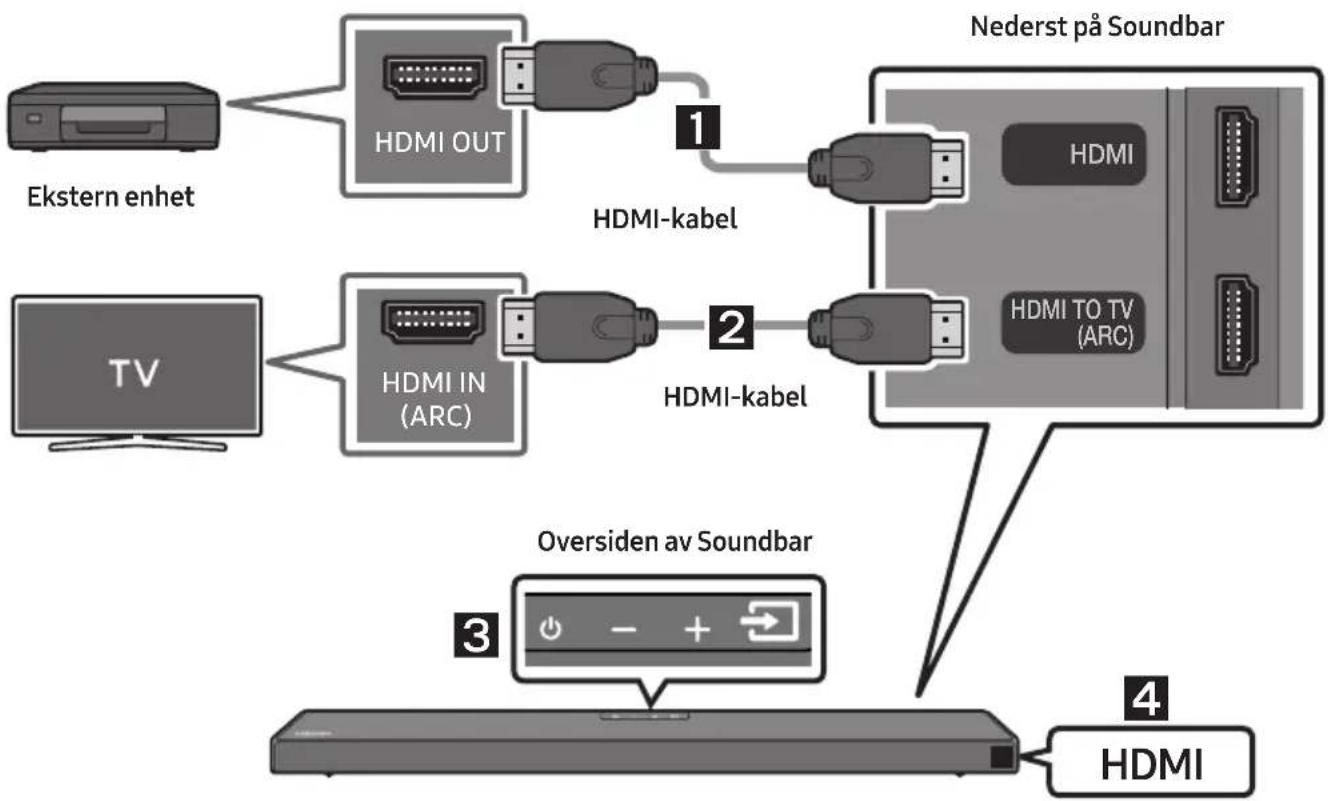

Metode 1. Koble til via kabel

• Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først.
• For å koble HDMI-kabelen mellom TV-en og Soundbar, må du huske å koble til terminalene merket ARC. Ellers kan det hende at TV-lyden ikke avgis.
• Anbefalt kabel er High-Speed HDMI Cable with Ethernet.

1. Når Soundbar og TV-en er på, kobler du til HDMI-kabelen som vist på bildet.
2. "TV ARC" vises i displayet på Soundbar-hovedenheten, og TV-lyden spilles av på Soundbar.
3. Hvis TV-lyden ikke kan høres, trykker du på knappen (Kilde) på fjernkontrollen eller på oversiden av Soundbar for å gå til "D.IN"-modus. Skjermen viser "D.IN" og "TV ARC" i tur og orden, og TV-lyden spilles av.
4. Hvis "TV ARC" ikke vises på displayet på Soundbar-hovedenheten, må du kontrollere at HDMI-kabelen er koblet til riktig port.
5. Bruk volumknappene på fjernkontrollen til TV-en for å endre volumet på Soundbar.

MERKNADER

• HDMI er en funksjon som legger til rette for digital overføring av video- og lyddata med bare én kontakt.
• Hvis TV-apparatet har en ARC-port, kobler du HDMI-kabelen til HDMI IN-porten (ARC-porten).
• Det anbefales å bruke en kjernefri HDMI-kabel. Hvis du bruker en HDMI-kabel med kjerne, må du bruke en kabel med en diameter som er mindre enn 14 mm.
• Denne funksjonen er ikke tilgjengelig hvis HDMI-kabelen ikke støtter ARC.
• Når kringkastingssignalene er i Dolby Digital-format og innstillingen for "lydformat for digital utgang" er satt til PCM på TV-en, anbefales det å endre innstillingen til Dolby Digital. Når innstillingen blir endret, kan du oppleve bedre lydkvalitet. (TV-menyen kan bruke forskjellige ord for Dolby Digital og PCM, avhengig av TV-produsenten.)

Sjekkliste for fortilkobling

• Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først.
• Når du bruker en optisk kabel og terminalene har dekslene, må du fjerne dekslene.

Bruk av Q-Symphony-funksjonen

For Q-Symphony, synkroniseres Soundbar med en Samsung-TV for å avgi lyd gjennom to enheter for optimum lydeffekt. Når Soundbar er tilkoblet, vises menyen, "TV+Soundbar" under Lydutgang-menyen på TV-en. Velg den tilsvarende menyen.

• TV-menyeksempel: TV + [AV] Soundbar serienavn [HDMI]

MERKNADER

• Den kan fungere i samsvar med kodeken som støttes av TV-en.
• Denne funksjonen støttes kun når HDMI-kabelen eller den optiske kabelen (følger ikke med) er tilkoblet.
• Denne funksjonen er tilgjengelig på Samsung-TV-er utgitt i eller etter 2020 og på noen Soundbar-modeller.

Metode 2. Koble til trådløst

Koble til en TV via Bluetooth

Når en TV er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

- Det er bare mulig å koble til én TV om gangen.

Den første tilkoblingen

1. Trykk på ✕ PAIR-knappen på fjernkontrollen for å gå inn i modus for "BT PAIRING".

(ELLER) a. Trykk på knappen → (Kilde) på toppanelet og velg deretter "BT". "BT" endres automatisk til "BT PAIRING" etter noen få sekunder eller endres til "BT READY" hvis det finnes en lagret tilkobling. b. Når "BT READY" vises, trykker du på og holder inne knappen (Kilde) på toppanelet på Soundbar i mer enn 5 sekunder for å vise "BT PAIRING".

1. Velg Bluetooth-modus på TV-en. (Mer informasjon finnes i håndboken for TV-en.)
2. Velg " [AV] Samsung Soundbar Q6A-Series" fra listen på TV-skjermen.

En tilgjengelig Soundbar vises med "Need Pairing" eller "Paired" på listen til TV-en over Bluetooth-enheter. Koble til Soundbar ved å velge meldingen og opprette en tilkobling.

- Når TV-en er koblet til, vises [TV-navn] → "BT" på frontdisplayet på Soundbar.

1. Nå kan du høre TV-lyden fra Soundbar.

Hvis det ikke er mulig å koble til enheten

• Hvis den tidligere tilkoblede Soundbar-listingen (f.eks. " [AV] Samsung Soundbar Q6A-Series" vises i listen, fjerner du den. • Gjenta deretter trinn 1 til 3.

MERK

- Etter at du har koblet Soundbar til TV-en for første gang, bruker du "BT READY"-modus til å koble til igjen.

Koble Soundbar fra TV-en

Trykk på knappen (Kilde) på toppanelet eller på fjernkontrollen, og bytt deretter til en av modusene, men ikke "BT".

• Det tar tid å koble fra, fordi TV-en må ta imot et svar fra Soundbar. (Tiden som kreves, kan variere avhengig av TV-modellen.)
• Hvis du vil slå av automatisk Bluetooth-tilkoblingen mellom Soundbar og TV-en, trykker du på Venstre-knappen på fjernkontrollen i 5 sekunder mens Soundbar har status "BT READY". (for å veksle mellom På → Av)

Hva er forskjellen mellom BT READY og BT PAIRING?

• BT READY : I denne modusen kan du søke etter tidligere tilkoblede TV-er eller koble en tidligere tilkoblet mobil enhet til Soundbar.
• BT PAIRING: I denne modusen kan du koble en ny enhet til Soundbar. (Trykk på ✗ PAIR-knappen på fjernkontrollen, eller trykk på og holde inne knappen ➞ (Kilde) øverst på Soundbar i mer enn 5 sekunder mens Soundbar er i "BT"-modus.)

MERKNADER

• Hvis du blir bedt om å angi en PIN-kode när du kobler til en Bluetooth-enhet, angir du <0000>.
• I Bluetooth-tilkoblingsmodus går Bluetooth-tilkoblingen tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overstiger 10 m.
• Soundbar slås automatisk av etter 20 minutter i Klar-modusen.
• Soundbar kan kanskje ikke utføre Bluetooth-søket eller -tilkoblingen korrekt under følgende forhold:

– Hvis det er et sterkt elektrisk felt rundt Soundbar. – Hvis to eller flere Bluetooth-enheter pares samtidig med Soundbar. – Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer.

- Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.

05 KOBLE TIL EN EKSTERN ENHET

Koble til en ekstern enhet via kabel eller Bluetooth-tilkobling for å spille av lyd fra den eksterne enheten via Soundbar.

• Dolby Atmos® og DTS:X støttes kun i HDMI-modus. - Hvis alternativene for lydutgang har en innstilling for Sekundær lyd, må den være innstilt på Av. - Kontroller at innholdet støtter Dolby Atmos®.

1. Koble en HDMI-kabel fra HDMI -kontakten på baksiden av produktet til HDMI OUT-kontakten på den digitale enheten.
2. Koble en HDMI-kabel fra HDMI TO TV (ARC) -kontakten på baksiden av produktet til HDMI IN-kontakten på TV-en.
3. Trykk på knappen (Kilde) på toppanelet eller på fjernkontrollen, og velg deretter "HDMI".
4. "HDMI"-modusen vises på Soundbar-displayet, og lyden spilles av.

MERKNADER

• Når du bruker Dolby Atmos®: Hvis inngangskilden er Dolby Atmos®, er 5.1.2 utgangskanal.
• Når Dolby Atmos® er aktivert, vises "DOLBY ATMOS" på frontdisplayet.
• Konfigurere Dolby Atmos® på en BD-spiller eller en annen enhet.

Åpne alternativene for lydutgang på innstillingsmenyen på BD-spilleren eller en annen enhet, og kontroller at "Ingen Koding" er valgt for Bitstrøm. På en Samsung BD-spiller går du for eksempel til Menyen Hjem → lyd → Digitalt utsignal og velger deretter Bitstrøm (ubehandlet).

Spesifikasjon for støttede UHD-signaler (3840 x 2160p)

Bildehastighet (bps)	Fargedybde RGB	4:4:4 YCbCr 4:4:4	YCbCr 4:2:2	YCbCr 4:2:0
<60	8 bit 0 0 0 0
	10 bit - - 0 0
	12 bit - - 0 0
120	8 bit - - - -
	10 bit - - - -

- Støttet spesifikasjon kan variere avhengig av den tilkoblede eksterne enheten eller bruksbetingelsene.

1. Koble DIGITAL AUDIO IN (OPTICAL) på hovedenheten til OPTICAL OUT-kontakten på kildeenheten ved hjelp av en digital optisk kabel (følger ikke med).
2. Velg "D.IN"-modus ved å trykke på knappen ➞ (Kilde) på toppanelet eller på fjernkontrollen.

06 KOBLE TIL EN USB-LAGRINGSENHET

Du kan spille av musikkfiler fra lagringsenheter via Soundbar.

1. Koble USB-enheten til USB-porten på undersiden av produktet.
2. Trykk på knappen (Kilde) på toppanelet eller på fjernkontrollen, og velg deretter "USB".
3. "USB" vises på displayet.
4. Spill av musikkfiler fra lagringsenheten via Soundbar.

- Soundbar slås av automatisk (Auto Power Down) hvis ingen lagringsenheter er koblet til i løpet av 20 minutter.

Kompatibilitetsliste

Filtype	Kodek	Samplingsrate	Bithastighet
*.mp3 MPEG1 Layer2 32	kHz ~ 48kHz 32 ~ 320kbps
	MPEG1 Layer3 32kHz ~ 48kHz 32 ~ 320kbps
	MPEG2 Layer3	16kHz ~ 24kHz	8 ~ 160kbps
	MPEG2.5 Layer3	8kHz ~ 12kHz	8 ~ 160kbps
*.wma	WMA7/8/9 (Kun lyd)	32kHz ~ 48kHz 32 ~ 320kbps
*.ogg	Vorbis	32kHz ~ 48kHz	45 ~ 500kbps
*.aac*.m4a*.mp4	AAC-LC(MPEG2/MPEG4, kun lyd)	32kHz ~ 48kHz 32 ~ 320kbps
*.wav	LPCM	32kHz ~ 192kHz	1024 ~ 9216kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216kbps

- Hvis det er for mange mapper (rundt 200) og filer (rundt 2000) lagret på USB-enheten, kan det ta litt tid før Soundbar får tilgang til og spiller av filene.

07 KOBLE TIL EN MOBIL ENHET

Koble til via Bluetooth

Når en mobil enhet er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

- Tilkoblingen er begrenset til én TV eller to Bluetooth-enheter samtidig.

Den første tilkoblingen

1. Trykk på ✕ PAIR-knappen på fjernkontrollen for å gå inn i modus for "BT PAIRING".

(ELLER) a. Trykk på knappen ➕ (Kilde) på toppanelet og velg deretter "BT". "BT" endres automatisk til "BT PAIRING" etter noen få sekunder eller endres til "BT READY" hvis det finnes en lagret tilkobling. b. Når "BT READY" vises, trykker du på og holder inne knappen ➕ (Kilde) på toppanelet på Soundbar i mer enn 5 sekunder for å vise "BT PAIRING".

1. Velg " [AV] Samsung Soundbar Q6A-Series" fra listen.

- Når Soundbar er koblet til Bluetooth-enheten, vises [Navn på Bluetooth-enhet] → "BT" på frontdisplayet.

1. Spill av musikkfiler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.

Hvis det ikke er mulig å koble til enheten

• Hvis den tidligere tilkoblede Soundbar-listingen (f.eks. " [AV] Samsung Soundbar Q6A-Series") vises i listen, fjerner du den. • Gjenta da trinn 1 og 2.

MERK

- Etter at du har koblet Soundbar til mobil enhet for første gang, bruker du "BT READY"-modus til å koble til igjen.

Hva er forskjellen mellom BT READY og BT PAIRING?

• BT READY: I denne modusen kan du søke etter tidligere tilkoblede TV-er eller koble en tidligere tilkoblet mobil enhet til Soundbar.
• BT PAIRING: I denne modusen kan du koble en ny enhet til Soundbar. (Trykk på ✦ PAIR-knappen på fjernkontrollen, eller trykk på og hold inne knappen ➞ (Kilde) øverst på Soundbar i mer enn 5 sekunder mens Soundbar er i "BT"-modus.)

MERKNADER

• Hvis du blir bedt om å angi en PIN-kode når du kobler til en Bluetooth-enhet, angir du <0000>.
• I Bluetooth-tilkoblingsmodus går Bluetooth-tilkoblingen tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overstiger 10 m.
• Soundbar slås automatisk av etter 20 minutter i Klar-modusen.
• Soundbar kan kanskje ikke utføre Bluetooth-søket eller -tilkoblingen korrekt under følgende forhold:

– Hvis det er et sterkt elektrisk felt rundt Soundbar. – Hvis flere Bluetooth-enheter er paret med Soundbar samtidig. – Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer.

– Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.

• Soundbar støtter SBC-data (44,1kHz, 48kHz).

• Må kun tilkobles en Bluetooth-enhet som støtter A2DP (AV)-funksjonen.
• Du kan ikke koble Soundbar til en Bluetooth-enhet som bare støtter håndfrifunksjonen (HF).
• Når du har paret lydplanken til en Bluetooth-enhet, og du velger "[AV] Samsung Soundbar Q6A-Series" fra enhetens skannede liste over enheter, vil Soundbar automatisk skifte til "BT"-modus.

– Kun tilgjengelig hvis Soundbar er listet opp som en av Bluetooth-enhetens parede enheter. (Bluetooth-enheten og Soundbar må ha vært paret minst en gang tidligere.)

– Soundbar vil først vises på Bluetooth-enhetens liste over tilgjengelige enheter når det vises "BT READY" på skjermen til Soundbar.

Bluetooth Power På (SOUND MODE)

Hvis en Bluetooth-enhet som tidligere har blitt tilkoblet, forsøker å kobles til Soundbar når Bluetooth-funksjonen er slått på og Soundbar er slått av, slås Soundbar på automatisk.

1. Trykk og hold knappen SOUND MODE inne mer enn 5 sekunder på fjernkontrollen med Soundbar slått på.
2. "ON-BLUETOOTH POWER" vises på Soundbar-displayet.

Koble Bluetooth-enheten fra Soundbar

Du kan koble Bluetooth-enheten fra Soundbar. For instruksjoner, se i Bluetooth-enhetens brukerhåndbok.

• Soundbar vil bli frakoblet. - Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar "BT DISCONNECTED" på frontdisplayet.

Koble Soundbar fra Bluetooth-enheten

Trykk på knappen (Kilde) på det øvre panelet eller på fjernkontrollen, og bytt deretter til en annen modus, bare ikke BT.

• Det tar tid å koble fra, fordi Bluetooth-enheten må ta imot et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten.)
• Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar "BT DISCONNECTED" på frontdisplayet.

MERKNADER

• I Bluetooth tilkoblingsmodus vil koblingen gå tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overskrider 10 meter.
• Soundbar slås av automatisk etter 20 minutter i Klar-status.

Mer Om Bluetooth

Bluetooth er en teknologi som lar Bluetooth-kompatible enheter samarbeide med hverandre ved hjelp av trådløse signaler.

• En Bluetooth-enhet kan skape støy eller feil, avhengig av bruken, når:
• En del av kroppen er i kontakt med mottaker/sender på en Bluetooth-enhet eller Soundbar.
• Utsettes for elektriske variasjoner fra elektronisk støy ved en vegg, i et hjørne eller ved en kontordeler.
• Utsettes for elektroniske forstyrrelser fra det samme frekvensområdet, inkludert medisinsk utstyr, mikrobølgeovner og trådløst LAN.
• Par Soundbar med Bluetooth-enheten med kort avstand mellom enhetene.
• Jo lengre avstand det er mellom Soundbar og Bluetooth-enheten, jo dårligere er kvaliteten. Hvis avstanden er lengre enn rekkevidden for Bluetooth-utstyret, mistes forbindelsen.

- I områder med dårlige mottaksforhold kan det oppstå problemer med Bluetooth-tilkoblingen.

- Bluetooth-forbindelsen bare fungerer når den er i nærheten av settet. Tilkoblingen blir koblet fra automatisk hvis avstanden blir for lang. Selv innenfor dette området kan lydkvaliteten bli forringet av hindringer som vegger eller dører.

- Denne trådløse enheten kan føre til elektriske forstyrrelser under bruk.

1. Koble Soundbar til opptil to Bluetooth-enheter. (Se side 20)
2. Spill av musikk fra en av de tilkoblede Bluetooth-enhetene når to enheter er tilkoblet.
3. Hvis musikk spilles av fra Bluetooth-enheten B mens du spiller av fra enheten A, spilles musikken fra enheten B av og stopper/pauser avspillingen på enheten A automatisk.
4. I versjoner før AVRCP V1.4 kan skiftetiden for enheten som spiller av musikk, være forsinket.

MERKNADER

• Enheten kan byttes av varsel eller alarm på enkelte enheter.
• Det kan hende at noen enheter ikke støtter Bluetooth-flertilkobling.
• "BT PAIRING"-modusen stopper når ingen enhet pares innen tre minutter.
• Det tar rundt sju sekunder å bytte enheter i enkelte apper.
• Hvis du prøver å koble til en tredje Bluetooth-enhet, blir A- eller B-enheten koblet fra. (En enhet som ikke spiller av for øyeblikket, blir koblet fra.)
• Bare én Samsung-TV eller to Bluetooth-enheter kan være koblet til samtidig.
• Soundbar blir koblet fra Bluetooth-enheter når den får en tilkoblingsforespørsel fra en Samsung-TV.

Bruke Tap Sound

Berør Soundbar med mobilenheten for å spille av lyd fra mobilenheten via Soundbar.

• Denne funksjonen er kanskje ikke støttet, avhengig av mobilenheten.
• Denne funksjonen er kun kompatibel med Samsung-mobilenheter med Android 8.1 eller nyere.

1. Slå på Tap Sound-funksjonen på mobilenheten.

- For detaljer om hvordan du slår på funksjonen, se "Aktiver Tap Sound-funksjonen" nedenfor.

1. Trykk på Soundbar med mobilenheten. Velg "Start nå" i det viste meldingsvinduet.

En tilkobling etableres mellom mobilenheten og Soundbar via Bluetooth.

1. Spill av lyd fra mobilenheten via Soundbar.
2. Denne funksjonen kobler en mobilenhet til Soundbar via Bluetooth ved å oppdage vibrasjoner som oppstår når enheten berører Soundbar.
3. Forsikre deg om at mobilenheten ikke trykker på et skarpt hjørne av Soundbar. Soundbar eller mobilenheten kan få riper eller bli ødelagt.
4. Det anbefales at mobilenheten er dekket med et etui. Bank lett på det brede området i den øvre delen av Soundbar, uten å bruke for mye kraft.
5. For å bruke denne funksjonen, oppdater SmartThings-appen til den nyeste versjonen. Funksjonen er kanskje ikke støttet, avhengig av appversjonen.

Aktiver Tap Sound-funksjonen

Bruk SmartThings-appen til å slå på Tap View, Tap Sound-funksjonen.

1. På mobilenheten, kjør SmartThings-appen.
2. Velg (≡ → ⚙) i SmartThings-appskjermen vist på mobilenheten.
3. Still "Tap View, Tap Sound" til På for å la funksjonen fungere når en mobilenhet beveger seg i nærheten av Soundbar.

MERKNADER

• Når mobilenheten er i strømsparingsmodus, vil Tap Sound-funksjonen ikke fungere.
• Tap Sound-funksjonen fungerer kanskje ikke hvis det er enheter i nærheten av Soundbar som forårsaker radioforstyrrelser, for eksempel elektriske enheter. Forsikre deg om at enheter som kan forårsake radioforstyrrelser, er plassert i tilstrekkelig avstand fra Soundbar.

08 BRUKE FJERNKONTROLLEN

Slik bruker du fjernkontrollen

1	Strøm	Slår på og av Soundbar.
2	Kilde	Trykk for å velge en kilde som er koblet til Soundbar.
3	Demp	Trykk på (Demp)-knappen for å slå av lyden.Trykk på den en gang til for å slå på lyden igjen.
4	SOUND MODE	Trykk for å bla gjennom de tilgjengelige lydmodusene: SURROUND SOUND, GAME PRO, ADAPTIVE SOUND eller STANDARD.- SURROUND SOUNDGir et bredere lydbilde enn standard.- GAME PROGir stereolyd som kan levendegjøre spillingen.- ADAPTIVESOUNDAnalyserer innholdet i sanntid og gir automatisk det optimale lydbildet basert på egenskapene til innholdet.- STANDARDSpiller av original lyd.• DRC (Dynamic Range Control)Lar deg bruke utvidet dynamisk område på Dolby Digital-spor. Trykk og hold inne SOUND MODE-knappen i mer enn fem sekunder mens Soundbar er slått for å slå DRC (Dynamic Range Control) av eller på.Når DRC er slått på, er høye lyder redusert.(Lyden kan være forvrengt.)

		Bluetooth PowerDenne funksjonen slår automatisk på Soundbar når det kommer entilkoblingsforespørsel fra en tidligere tilkoblet TV eller Bluetooth-enhet.Innstillingen er På som standard.- Trykk og hold SOUND MODE-knappen inne i mer enn 5 sekunder for å slå avBluetooth Power-funksjonen.
5	BluetoothPAIR	Trykk på *PAIR-knappen. "BT PAIRING" vises på Soundbar-skjermen.Du kan koble Soundbar til en ny Bluetooth-enhet i denne modusen ved å velge Soundbar-enheten på søkelisten på Bluetooth-enheten.
6	Avspilling/Pause	Trykk på ▶II-knappen hvis du vil stoppe musikken midlertidig.Hvis du trykker på knappen igjen, spilles musikkfilen av.
7	Opp/Ned/Venstre/Høyre	Trykk på de angitte områdene for å velge Opp/Ned/Venstre/Høyre.Trykk på knappen Opp/Ned/Venstre/Høyre for å velge eller angi funksjonene.GjentaHvis du vil bruke Gjenta-funksjonen i "USB"-modus, trykker du på knappen Opp.Hoppe over musikkTrykk på knappen Høyrefor å velge neste musikkfil. Trykk på knappen Venstrefor å velge forrige musikkfil.ID SETTrykk og hold på Opp-knappen i 5 sekunder for å fullføre ID SET(når du kobler til en trådløs subwoofer eller trådløse høyttalere bak).
8	Lydkontroll	Når denne trykkes, vises innstillingene TREBLE, BASS, AUDIO SYNC, CENTER LEVEL, TOP LEVEL og VIRTUAL ON/OFF i rekkefølge.De ønskede innstillingene kan justeres ved å bruke Opp/Ned-knappene.Hvis du vil styre volumet for diskanten eller bassen, trykker du på (Lydkontroll) og velger TREBLE eller BASS. Juster deretter volumet mellom -6 og +6 ved hjelp av knappene Opp/Ned. (Sikre at lydmodusen er satt til “STANDARD”.)Trykk på og hold inne knappen (Lydkontroll) i cirka 5 sekunder for å justere lyden for hvert frekvensbånd. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz kan velges med knappene Venstre/Høyre og kan justeres til en innstilling mellom -6 og +6 med knappene Opp/Ned. (Sikre at lydmodusen er satt til “STANDARD”)Hvis bilde og lyd ikke er synkronisert mellom TV-apparatet og Soundbar, trykker du på knappen (Lydkontroll) og velger AUDIO SYNC. Still deretter lydforsinkelsen til 0–300 millisekunder ved å trykke på knappene Opp/Ned. (Ikke tilgjengelig i “USB”-eller “BT”-modus.)AUDIO SYNC støttes bare i noen funksjoner.Hvis du vil styre volumet for hver av høyttalerne, velger du CENTER LEVEL eller TOP LEVEL i lydinnstillingene og justerer deretter volumet mellom -6~+6 med Opp/Ned-knappene.Funksjonen VIRTUAL høyttaler kan slås ON/OFF med knappene Opp/Ned.Når de bakre høyttalerne (selges separat) er koblet til, støttes innstillingene REAR SPEAKER ON/OFF og REAR LEVEL. Bruk Opp/Ned-knappene til å angi REAR SPEAKER ON/OFF og til å justere volumet for REAR LEVEL mellom -6 og +6.
9	WOOFER-NIVÅ (BASS)	Trykk knappen oppover eller nedover for å justere nivået på basshøyttaleren (bass) til -12 eller mellom -6 til +6. For å sette basshøyttaler (bass)-volumnivået til 0 (standard), trykker du på knappen.
10	VOL(Volum)	Trykk knappen oppover eller nedover for å justere volumet.DempTrykk på knappen VOL for å dempe lyden. Trykk på den igjen for å slå på lyden.

Justere Soundbar-volumet med en TV-fjernkontroll

Juster Soundbar-volumet med TV-ens fjernkontroll.

• Denne funksjonen kan kun brukes med IR-fjernkontroller. Bluetooth-fjernkontroller (fjernkontroller som krever paring) støttes ikke.
• Still inn TV-høyttaleren på Ekstern høyttaler for å bruke denne funksjonen.
• Produsenter som støtter denne funksjonen: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Slå av Soundbar.
• Trykk og hold nede WOOFER-knappen i fem sekunder.

Hver gang du trykker på WOOFER-knappen og holder den i fem sekunder, endres modusen i følgende rekkefølge: "OFF-TV REMOTE" (Standard-modus), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Bruke de skjulte knappene (knapper med mer enn én funksjon)

Skjult knapp		Side
Knapp på fjernkontrollen Funksjon
WOOFER (Opp)	Fjernkontrollen til TV På/Av (Standby)	Side 28
Venstre	Automatisk tilkobling av TV av/på (BT klar)	Side 16
Opp ID SET Side 26
(Lydkontroll)	7-bånds EQ Side 27
SOUND MODE	DRC ON/OFF (Standby) Side 25
	Bluetooth Power Side 26

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene

Effekt Inngang			Utgang
			Uten trådløstbakhøyttalersett	Med trådløstbakhøyttalersett
SOUND MODE	SURROUNDSOUND	2.0 kanaler	3.1.2 kanaler 5.1.2 kanaler
		5.1 kanaler	3.1.2 kanaler 5.1.2 kanaler
	GAME PRO	2.0 kanaler	3.1.2 kanaler 5.1.2 kanaler
		5.1 kanaler	3.1.2 kanaler 5.1.2 kanaler
	ADAPTIVESOUND	2.0 kanaler	3.1.2 kanaler 5.1.2 kanaler
		5.1 kanaler	3.1.2 kanaler 5.1.2 kanaler
	STANDARD	2.0 kanaler	2.1 kanaler	2.1 kanaler
		5.1 kanaler	3.1 kanaler	5.1 kanaler

• Samsung trådløst bakhøyttalersett kan kjøpes separat. Hvis du vil kjøpe et sett, kan du kontakte forhandleren du kjøpte Soundbar av.
• Når inngangskilden er Dolby Atmos®, gir basshøyttalerens eneste oppsett 3.1.2-kanallyd, mens oppsettet av basshøyttaleren og det trådløse bakøyttalersettet gir 5.1.2-kanallyd.
• Surroundhøyttalerne produserer ikke lyd for 2-kanals utgang mens STANDARD-modus er i bruk. For å aktivere lyd for surroundhøyttalerne, endre effektmodusen til SURROUND SOUND.

09 INSTALLERE VEGGFESTET

Forholdsregler ved installasjon

• Installer bare på en loddrett vegg. - Ikke installer på et sted med høy temperatur eller fuktighet. - Kontroller at veggen er sterk nok til å bære vekten på produktet. Hvis ikke må veggen forsterkes, eller du må velge et annet sted for installasjonen. - Kjøp og bruk egnede monteringsskruer eller -bolter for den typen vegg du har (gipsplate, stålplate, tre osv.). Fast om mulig monteringsskruene i veggstolper. - Kjøp veggmonteringsskruer som passer til veggtypen og tykkelsen på veggen du vil montere Soundbar på. - Diameter: M5 - Lengde: 35 mm eller lengre anbefales. - Koble kablene fra enheten til eksterne enheter før du monterer Soundbar på veggen. - Pass på at enheten er slått av og koblet fra strømkilden før du installerer den. Ellers kan det føre til elektrisk støt.

Veggmonteringskomponenter

1. Trykk en pennespiss eller spiss blyant gjennom midten av A-TYPE-bildene på hver side av malen for å merke hullene for støtteskruene, og ta deretter bort Veggfestestyring.

1. Bor et hull i veggen ved hvert merke ved hjelp av en drill.

- Hvis merkene ikke samsvarer med plasseringen av stiftene, må du passe på at du setter inn egnede fester i hullene før du setter inn støtteskruene. Hvis du bruker fester, må du passe på at hullene du borer, er store nok til festene du bruker.

1. Skyv en skrue (følger ikke med) gjennom hver Festeskrue, og skru deretter til hver skrue i hullet.

1. Monter de 2 Veggfestebrakettene riktig vei på undersiden av Soundbar med 2 Skruene.

- Under monteringen må du kontrollere at opphengsdelen av Veggfestene er plassert på baksiden av Soundbar.

Baksiden av Soundbar

Høyre side av Soundbar

1. Monter Soundbar med de påmonterte veggfestebrakettene på festeskruene på veggen.

1. Skyv Soundbar nedover som vist på bildet nedenfor, slik at veggfestebrakettene sitter ordentlig på festeskruene.

- Sett festeskruene inn i den brede (nedre) delen på veggfestebrakettene, og skyv så veggfestebrakettene nedover slik at de hviler godt på festeskruene.

Rett inn midten av Soundbar med midten av TV-en som vist på bildet, og plasser Soundbar forsiktig på TV-stativet.

Plasser Soundbar minst 3 cm fra forsiden av TV-en for å få best mulig lydkvalitet.

MERK

- Sørg for at Soundbar er plassert på et flatt og fast underlag.

11 PROGRAMVARE-OPPDATERING

Samsung kan komme til å tilby oppdateringer av fastvaren for Soundbar i fremtiden.

Hvis en oppdatering tilbys, kan du oppdatere fastvaren ved å koble en USB-enhet der fastvareoppdateringen er lagret, til USB-porten på Soundbar. Mer informasjon om hvordan du laster ned oppdateringsfiler, finnes på nettstedet til Samsung (www.samsung.com → Support). Velg deretter produkttypen eller angi modellnummeret for Soundbar, velg alternativet Programvare og apper og deretter Nedlastinger. Vær oppmerksom på at navnene på menyalternativene kan variere.

Oppdateringsprosedyre

Når oppdateringen er fullført, beholdes alle de tilpassede brukerinnstillingene.

1. Koble en USB-flash-enhet til USB-porten på datamaskinen. Viktig: Kontroller at det ikke er noen musikkfiler på USB-flash-enheten. Det kan gjøre at oppdateringen av fastvaren mislykkes.
2. Gå til (samsung.com) → velg Angi modellnummer og angi Soundbar-modellen din. Velg håndbøker og nedlastinger, og last ned den nyeste programvarefilen.
3. Lagre den nedlastede programvaren på en USB-minnepinne og velg "Pakk ut her" for å pakke ut mappen.
4. Slå av Soundbar og sett inn USB-pinnen med programvareoppdateringen i USB-porten.
5. Slå på Soundbar, trykk på (Kilde)-knappen på Soundbar, og velg "USB"-modus. "UPDATE" vises på skjermen. Oppdateringen starter. Soundbar startes på nytt automatisk når oppdateringen er fullført.
6. Dette produktet har en funksjon kalt DUAL BOOT. Hvis fastvaren ikke blir oppdatert, kan du oppdatere den på nytt.
7. Ikke slå det av eller fjern USB-minnepinnen under oppdateringen.
8. Hvis den nyeste versjonen allerede er installert på Soundbar, blir ikke oppdateringen installert.
9. Avhengig av USB-type støttes kanskje ikke oppdatering.
10. Gjenopprett innstillingene på Soundbar.

1. Slå av Soundbar, koble fra og koble deretter USB-lagringsenheten som inneholder oppdateringsfilene, til USB-porten på Soundbar på nytt.
2. Trekk ut strømledningen til Soundbar, sett den i støpslet igjen, og slå deretter på Soundbar.

MERKNADER

• Oppdateringen av fastvaren fungerer kanskje ikke riktig hvis lydfiler som støttes av Soundbar, blir lagret på USB-lagringsenheten.
• Ikke slå av strømmen eller fjern USB-enheten mens oppdateringen pågår. Hovedenheten slår seg automatisk på når fastvareoppdateringen er fullført.
• Hvis koblingen til basshøyttaleren ikke gjenopprettes automatisk etter oppdateringen, kan du se side 6.
• Hvis programvareoppdateringen mislykkes, kontrollerer du om det kan være en feil med USB-minnepinnen.
• Mac OS-brukere må bruke MS-DOS (FAT) som USB-format.
• Oppdatering via USB er kanskje ikke tilgjengelig, avhengig av produsenten av USB-lagringsenheten.

Tilbakestill

Oversiden av Soundbar

Når Soundbar er på, trykker du på – + (Volum)-knappene på enheten samtidig i minst fem sekunder. "INIT OK" vises på skjermen, og Soundbar er tilbakestilt.

FORSIKTIG

- Alle innstillingene for Soundbar er tilbakestilt. Pass på at du bare utfører dette når tilbakestilling er nødvendig.

12 FEILSØKING

→Sjekk om strømkabelen til Soundbar er riktig satt inn i stikkontakten.

→Når du har fjernet strømledningen, sett den inn igjen. →Fjern strømledningen fra den eksterne enheten og prøv igjen. →Hvis det ikke er noe signal, slås Soundbar automatisk av etter en viss periode. Slå på strømmen. (Se side 3.)

→Pek fjernkontrollen rett mot Soundbar. →Bytt ut batteriene med nye.

Soundbar spiller ikke av noe lyd.

→Volumet på Soundbar er for lavt eller dempet. Juster volumet. →Når en ekstern enhet (STB, Bluetooth-enhet, mobilenhet, etc.) er tilkoblet, justerer du volumet på den eksterne enheten. →For lydutgang fra TV-en velger du Soundbar. (Samsung-TV: Hjem (Innst. (Lyd → Lydutgang → Velg Soundbar) →Kabelforbindelsen til Soundbar er muligens ikke løs. Fjern kabelen og koble til igjen. →Fjern strømledningen helt, koble til igjen og slå på strømmen. →Initialiser produktet og prøv igjen. (Se side 34.)

Subwooferen spiller ikke av noe lyd.

→Kontroller om LED-indikatoren på baksiden av basshøyttaleren er på og lyser blått. Koble til Soundbar og basshøyttaleren på nytt hvis indikatoren blinker blått eller blir rød. (Se side 7.) →Du kan oppleve et problem hvis det er en hindring mellom Soundbar og basshøyttaleren. Flytt enheter til et område unna hindringer. →Andre enheter som sender radiofrekvenssignaler i nærheten, kan forstyrre tilkoblingen. Hold høyttaleren unna slike enheter. →Fjern og koble til strømpluggen på nytt.

Basshøyttalervolumet er for lavt.

→Det opprinnelige volumet på innholdet du spiller kan være lavt. Prøv å justere basshøyttalernivået. (Se side 27.) →Bring basshøyttaleren nærmere deg.

→Enheten din kan ikke spille av inngangssignalet. Endre TV-ens lydutgang til PCM eller Dolby Digital. (For en Samsung-TV: Hjem ( → Innst. ( ) → Lyd → Ekspertinnstillinger → Lydformat for digital utgang)

→ Når du kobler til en ny enhet, bytt til "BT PAIRING" for tilkobling. (Trykk på ✝ PAIR-knappen på fjernkontrollen eller trykk på ➞ (Kilde)-knappen på innfatningen i minst 5 sekunder.)

→Hvis Soundbar er koblet til en annen enhet, kobler du fra enheten først for å bytte enheten. →Koble den til igjen etter at du har fjernet Bluetooth-høyttalerlisten på enheten du vil koble til. (Samsung-TV: Hjem (Innst. (Lyd → Lydutgang → Bluetooth-høyttalerliste)

→Den automatiske TV-tilkoblingen kan være deaktivert. Mens Soundbar er i "BT READY", trykk og hold nede Venstre-knappen på Soundbar-fjernkontrollen i fem sekunder for å velge ON-TV CONNECT. Hvis du ser OFF-TV CONNECT, trykk og hold nede Venstre-knappen på nytt i fem sekunder for å bytte valget. →Fjern og koble til strømpluggen på nytt, og prøv deretter på nytt. →Initialiser produktet og prøv igjen. (Se side 34.)

Lyden blir borte när den er koblet til via Bluetooth.

→Enkelte enheter kan forårsake radioforstyrrelser hvis de er plassert for nære Soundbar, f.eks mikrobølgeovn, trådløse rutere og lignende. →Hvis enheten som er koblet til Bluetooth, flyttes for langt bort fra Soundbar, kan det gjøre at lyden blir borte. Flytt enheten nærmere Soundbar. →Hvis en del av kroppen din er i kontakt med Bluetooth-mottakeren eller produktet er installert på metallmøbler, kan lyden bli borte. Sjekk installasjonsmiljøet og bruksbetingelsene.

→Når TV-en er koblet til Soundbar, kan det hende at Bluetooth-flertilkobling ikke fungerer. Koble Soundbar fra TV-en og prøv igjen. →Kontroller om innstillingen for Bluetooth-flertilkobling er slått på. (Se avsnittet "Soundbar kobles ikke til via Bluetooth.") →Koble fra enheten som for øyeblikket spilles av, par med enheten du vil koble til, og koble til den forrige enheten igjen. →Hvis du ikke hører lyden selv etter at du har koblet til på riktig måte, kan du se avsnittet "Lyden blir borte når den er koblet til via Bluetooth.".

→Når du slår av Soundbar mens du ser på TV, er strømsynkronisering med TV-en deaktivert. Slå først av TV-en.

13 LISENS

Dolby

ATMOS

For å sende henvendelser og spørsmål angående åpne kilder, kontakt Samsung Open Source (http://opensource.samsung.com)

15 VIKTIG MERKNAD OM SERVICE

• Figurer og illustrasjonen i denne brukerhåndboken er kun for referanse, og kan avvike fra hvordan de er på produktet.
• Du kan bli belastet med et administrasjonsgebyr hvis

(a) En reparatør blir sendt ut til deg på din forespørsel og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

(b) Du tar med deg enheten til et serviceverksted, og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

- Vi vil opplyse deg om hvor stort dette administrasjonsgebyret er før vi besøker deg eller starter å jobbe med spilleren.

16 SPESIFIKASJONER OG VEILEDNING

Spesifikasjoner

Modellnavn HW-Q610A
USB 5V/0,5A
Vekt 3,4 kg
Dimensjoner (B x H x D) 980,0 x 58,0 x 105,0 mm
Driftstemperaturområde +5°C til +35°C
Fuktighetsområde drift 10 % til 75 %
FORSTERKERNominell utgangseffekt	200W (30W x 6 + 10W x 2)
Avspillingsformater som støttes	Dolby Atmos (True HD / Digital Plus), DolbyDigital, DTS-HD Master Audio, DTS:X, DTS
UTGANGSEFFEKT, TRÅDL∅S ENHETBT maks. sendereffektSRD maks. sendereffekt	6 mW ved 2,402 GHz - 2,480 GHz25 mW ved 5,725 GHz-5,825 GHz
Basshøyttalerens navn PS-WA67B
Vekt 5,8 kg
Dimensjoner (B x H x D) 205,0 x 353,0 x 303,2 mm
FORSTERKERNominell utgangseffekt	160W
UTGANGSEFFEKT, TRÅDL∅S ENHETSRD maks. sendereffekt	25 mW ved 5,725 GHz-5,825 GHz
Totalt strømforbruk i hvilemodus (W) 2,0W
BluetoothMetode for deaktivering av port	Trykk og hold SOUND MODE-knappen inne i merenn 5 sekunder for å slå av Bluetooth Power-funksjonen.

MERKNADER

• Samsung Electronics Co., Ltd reserverer seg retten til å endre spesifikasjonene uten varsel. • Vekt og dimensjoner er omtrentlige.

Samsung erklærer herved at dette radioutstyret er i samsvar med kravene i direktiv 2014/53/EU og de relevante britiske lovfestede bestemmelsene. Du finner hele samsvarserklæringen her: http://www.samsung.com. Gå til Støtte og angi modellnavnet. Dette utstyret kan brukes i alle EU-land og i Storbritannia.

[Korrekt avhending av batterier i dette produktet]

(Gjelder i land med avfallssortering)

Denne merkingen på batteriet, håndboken eller emballasjen angir at batteriene i dette produktet ikke skal kastes sammen med annet husholdningsavfall ved slutten av sin levetid. Der det er merket, angir de kjemiske symbolene Hg, Cd eller Pb at batteriet inneholder kvikksølv, kadmium eller bly over referansenivåene i EUdirektiv 2006/66.

Hvis batteriene ikke avhendes på riktig måte, kan disse stoffene skade menneskers helse eller miljøet. For å beskytte naturressursene og for å fremme gjenbruk av materialer ber vi deg holde batterier adskilt fra andre typer avfall og resirkulere dem ved å levere dem på din lokale mottaksstasjon.

Korrekt avhending av dette produktet (Avfall fra elektrisk og elektronisk utstyr)

(Gjelder i land med avfallssortering)

Denne merkingen som vises på produktet, dets tilbehør eller dokumentasjon, indikerer at produktet eller det elektroniske tilbehøret (for eksempel lader, headset, USB-kabel) ikke skal kastes sammen med annet husholdningsavfall ved slutten av levetiden. For å hindre potensiell skade på miljøet eller helseskader grunnet ukontrollert avfallsavhending ber vi om at dette avfallet holdes adskilt fra andre typer avfall og resirkuleres på ansvarlig måte for å fremme bærekraftig gjenbruk av materielle ressurser.

Private forbrukere bør kontakte enten forhandleren de kjøpte produktet av, eller lokale myndigheter for detaljer om hvor og hvordan disse artiklene kan resirkuleres på en miljøvennlig måte.

Forretningsbrukere bør kontakte sin leverandør og undersøke vilkårene i kjøpskontrakten. Dette produktet og det elektroniske tilbehøret skal ikke blandes med annet kommersielt avfall som skal kastes.

Mer informasjon om Samsungs miljøtiltak og produktspesifikke og lovmessige forpliktelser, for eksempel REACH, WEEE, batterier, finnes på:

miljøvennlig utforming av eksterne strømkilder:

www.samsung.com/global/ecodesign_subproduct

SÄKERHETSINFORMATION

ADVARSEL

FOR Å REDUSERE RISIKOEN FOR ELEKTRISK STØT, SKAL DU IKKE FJERNE DEKSELET (ELLER BAKSIDEN).

DET ER INGEN DELER INNI SOM DU KAN REPARERE. OVERLAT SERVICEOPPGAVER TIL KVALIFISERT PERSONALE.

Oppdateringsprosedyre 33

15 Viktig informasjon om service 38

Oppdateringsprosedyre
