DistanceMaster Pocket - Telêmetro Laserliner - Manual de utilização gratuito

Tipo de produto	Telêmetro a laser compacto
Marca	Laserliner
Modelo	DistanceMaster Pocket
Dimensões (L x A x P)	48 x 112 x 24 mm
Peso (com pilhas)	106 g
Alimentação	2 pilhas AAA 1,5 V
Faixa de medição (interior)	0,05 m - 40 m
Precisão típica	± 2 mm / 10 m
Classe laser	2 (< 1 mW, 650 nm)
Funções de medição	Comprimento, área, volume, Pitágoras 1 e 2, adição/subtração, medição contínua min/máx, medição de referência
Unidades de medida	m, ft, polegadas, pés/polegadas
Memória	Sim (últimos valores)
Iluminação da tela	Sim, ativável/desativável
Desligamento automático	Laser: 28 s, Aparelho: 3 min
Temperatura de trabalho	-10 °C a 40 °C
Temperatura de armazenamento	-20 °C a 70 °C
Manutenção e limpeza	Limpar com um pano macio; evitar umidade no interior do aparelho
Segurança	Laser classe 2, não olhar para o feixe, manter fora do alcance de crianças
Peças de reposição e reparabilidade	Pilhas padrão AAA; para outras peças, contatar o SAC Laserliner
Informações gerais	Conforme UE, reciclagem DEEE, manual completo disponível em laserliner.com/info

Perguntas frequentes - DistanceMaster Pocket Laserliner

Como ligar e medir uma distância com o DistanceMaster Pocket?

Pressione o botão Liga/Medir para ligar o laser. Aponte para o alvo e pressione novamente para realizar a medição. O resultado é exibido imediatamente. O aparelho desliga automaticamente após 3 minutos de inatividade.

Qual é a precisão deste telêmetro?

A precisão típica é de ± 2 mm para 10 m em condições favoráveis (superfície clara, temperatura ambiente). Em condições adversas (forte insolação, superfícies escuras), o desvio pode chegar a ± 0,2 mm/m.

Como alterar a unidade de medida (m, ft, polegada)?

Em funcionamento, pressione o botão de iluminação/unidade para alternar entre m, ft, polegada e pés/polegadas. A unidade selecionada é exibida na tela.

Como medir uma área ou volume?

Para área: pressione várias vezes o botão de função até ver o símbolo de área, então meça o comprimento e a largura. Para volume: selecione o modo volume e meça as três dimensões.

O que fazer em caso de erro 'Err101' ou 'Err104'?

Err101 indica que as pilhas estão fracas: substitua por duas pilhas AAA novas. Err104 é um erro de cálculo: desligue e religue o aparelho. Se o problema persistir, consulte o manual.

Posso usar este aparelho ao ar livre?

Sim, mas seu uso é limitado. Forte insolação, chuva, névoa ou neve podem reduzir o alcance ou distorcer as medições. Para uso externo, aponte para uma superfície refletora.

Como limpar o telêmetro?

Limpe-o com um pano macio e seco. Não deixe a água entrar no interior do aparelho. Não use produtos abrasivos ou solventes.

Qual é o alcance máximo de medição?

O alcance interno é de 0,05 m a 40 m. Ao ar livre, o alcance efetivo depende das condições de iluminação e da refletividade do alvo.

Como usar a função de medição contínua min/máx?

Mantenha pressionado o botão de medição por 3 segundos até o laser piscar. Mova o aparelho; a tela exibe em tempo real o valor mínimo (mín), máximo (máx) e atual. Pressione uma vez para parar.

O que significa o símbolo de mau funcionamento (h) na tela?

Este símbolo indica mau funcionamento ou necessidade de manutenção. Verifique as pilhas, a temperatura (não exceda 40°C ou -10°C) e a limpeza da janela do laser. Consulte o manual se o problema persistir.

MANUAL DE UTILIZADOR DistanceMaster Pocket Laserliner

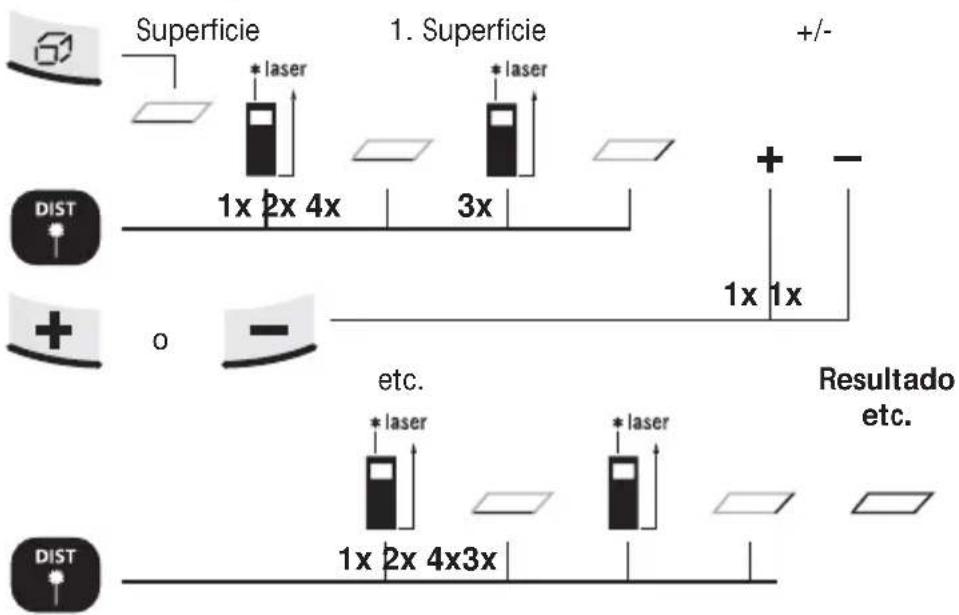

Cálculo de superficies:


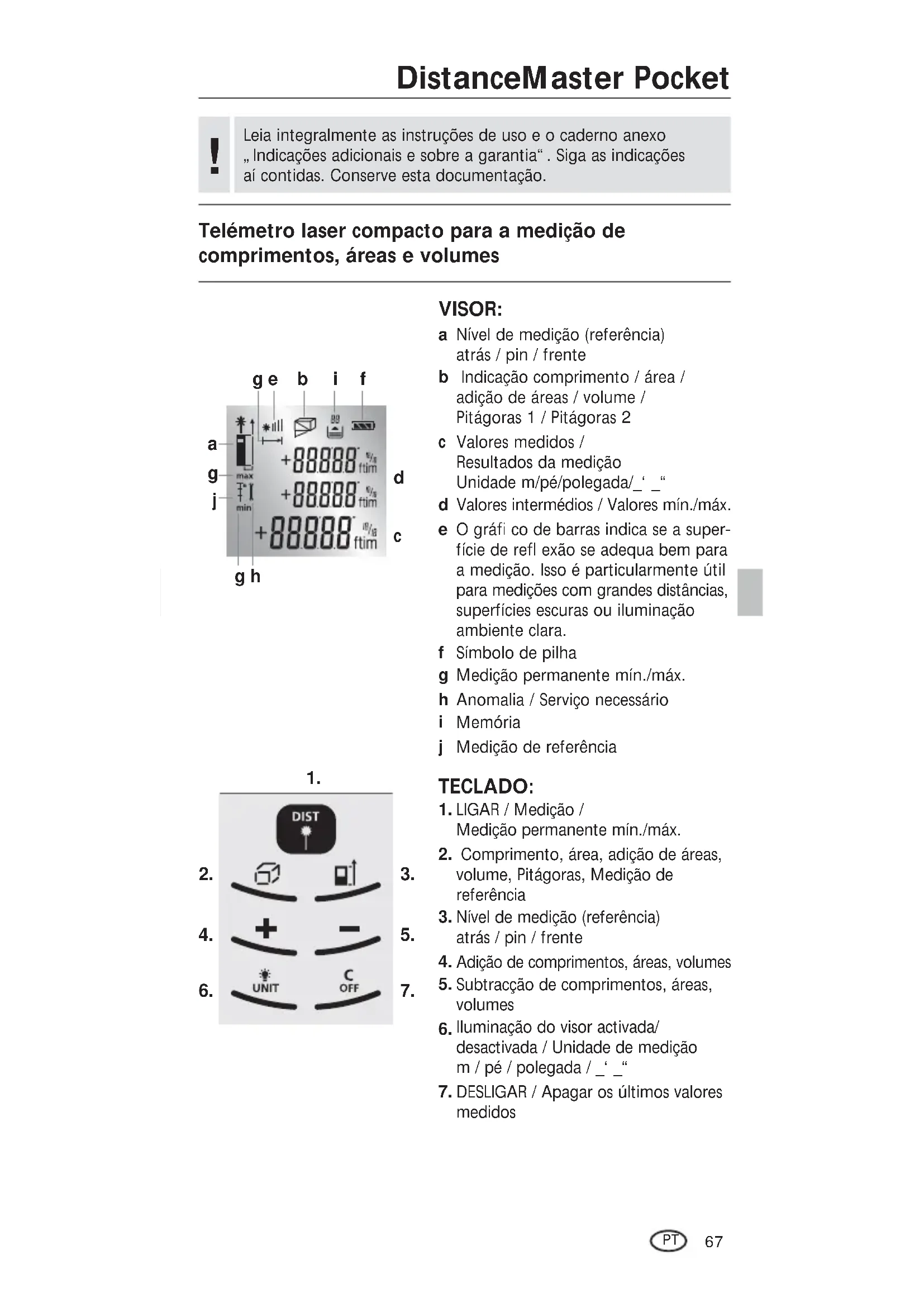

DistanceMaster Pocket

Leia integralmente as instruções de uso e o caderno anexo „Indicações adicionais e sobre a garantia“. Siga as indicações aí contidas. Conserve esta documentação.

Telémetro laser compacto para a medição de comprimentos, áreas e volumes

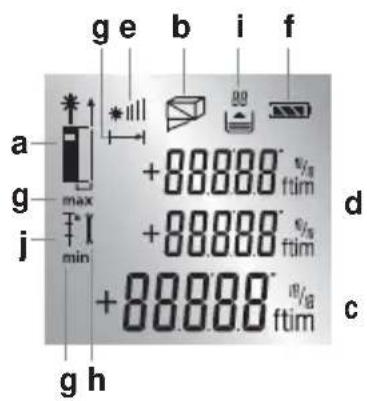

VISOR:

a Nível de medição (referência) atrás / pin / frente
b Indicação comprimento / área / adição de áreas / volume / Pitágoras 1 / Pitágoras 2
c Valores medidos / Resultados da medição Unidade m/pé/polegada/_'_"
d Valores intermédios / Valores mín./máx.
e O gráfico de barras indica se a superfície de refl exão se adequa bem para a medição. Isso é particularmente útil para medições com grandes distâncias, superfícies escuras ou iluminação ambiente clara.
f Símbolo de pilha
g Medição permanente mín./máx.
h Anomalia / Serviço necessário
i Memória
j Medição de referência

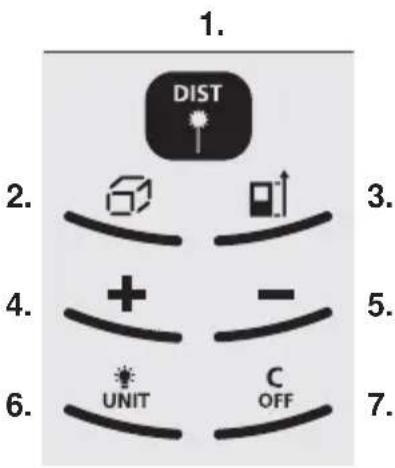

TECLADO:

1. LIGAR / Medição / Medição permanente mín./máx.
2. Comprimento, área, adição de áreas, volume, Pitágoras, Medição de referência
3. Nível de medição (referência) atrás / pin / frente
4. Adição de comprimentos, áreas, volumes
5. Subtracção de comprimentos, áreas, volumes
6. Iluminação do visor activada/ desactivada / Unidade de medição m / pé / polegada / _ “
7. DESLIGAR / Apagar os últimos valores medidos

Não olhar directamente para o raio! Manter o laser fora do alcance das crianças! Não orientar o aparelho para as pessoas.

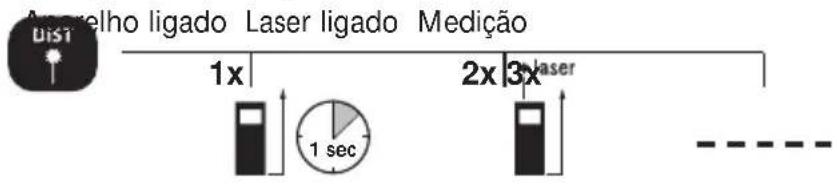

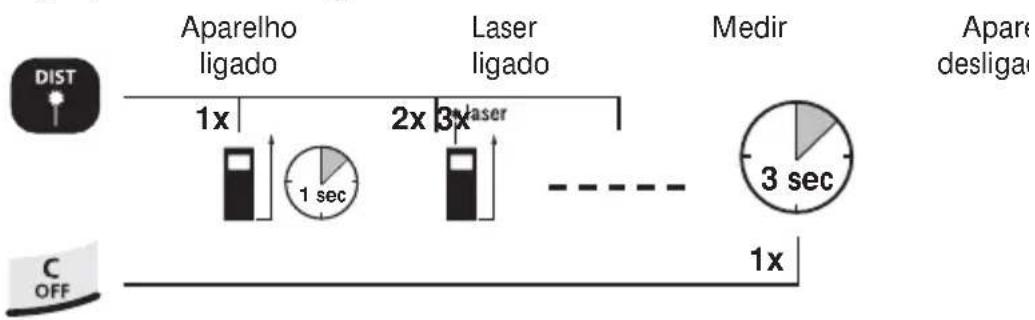

Ligar, medir e desligar:

Mudar a unidade de medição: m / pé / polegada / _ "

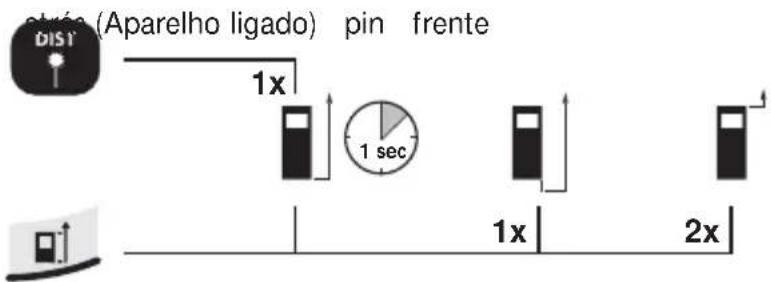

Mudar o nível de medição (referência):

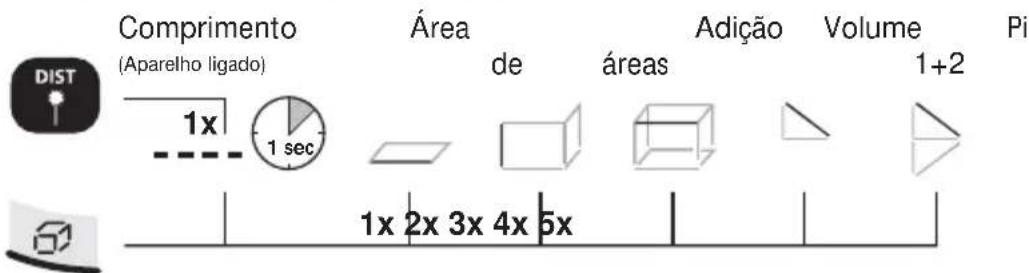

Mudar as funções de medição:

DistanceMaster Pocket

Medição de comprimentos:

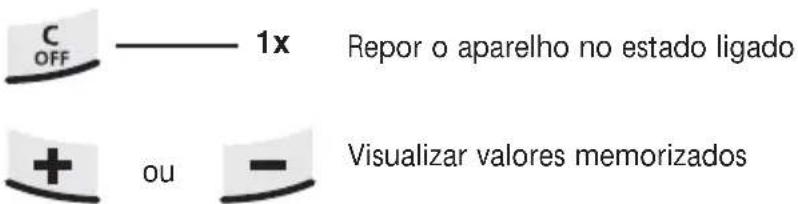

Função de memória:

Medição de áreas:

Área Laser ligado 1. medição Laser ligado 2. medição

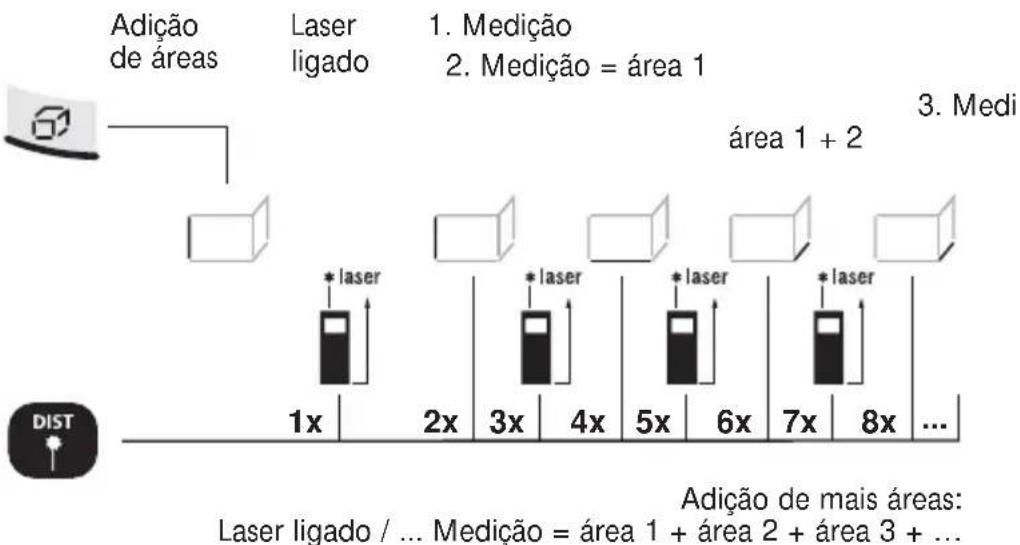

Adição de áreas:

Medição de volumes:

Volume 1. medição 2. medição 3. medição

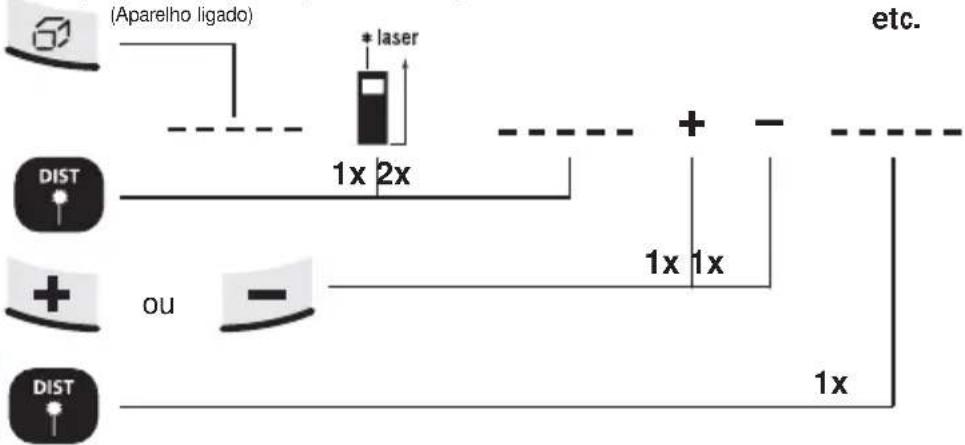

Adição e subtracção de comprimentos:

Comprimento Laser ligado 1. comprimento +/- Resultado


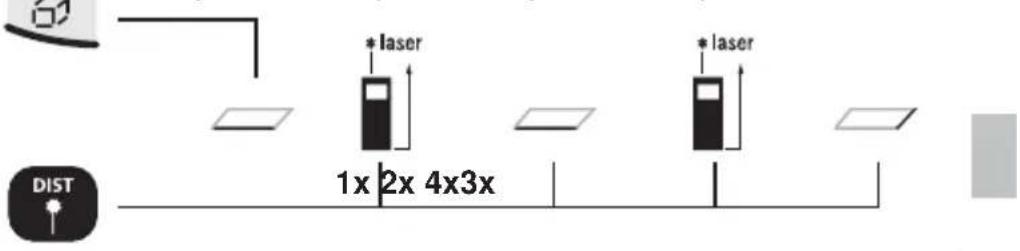

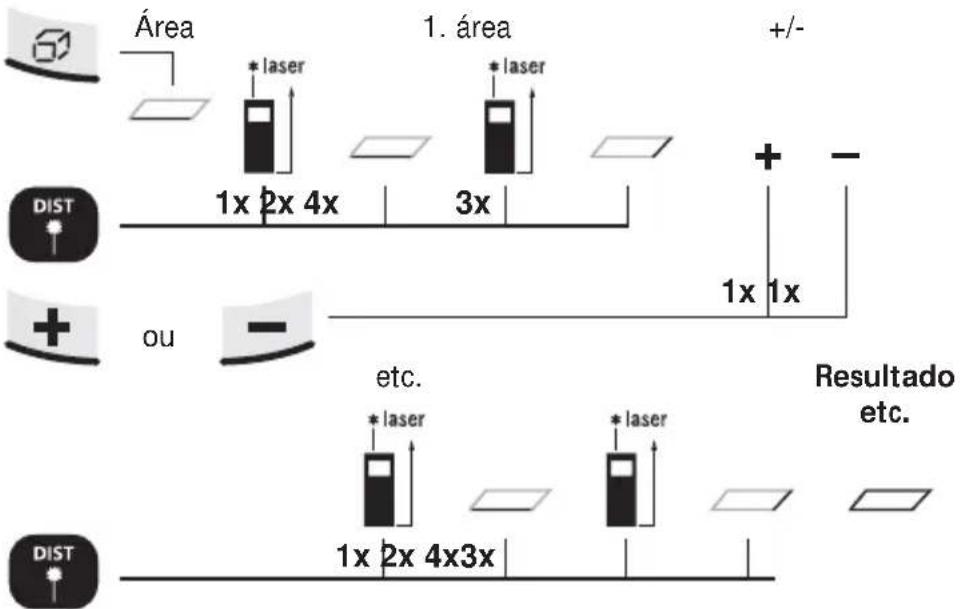

Cálculo de áreas:

DistanceMaster Pocket

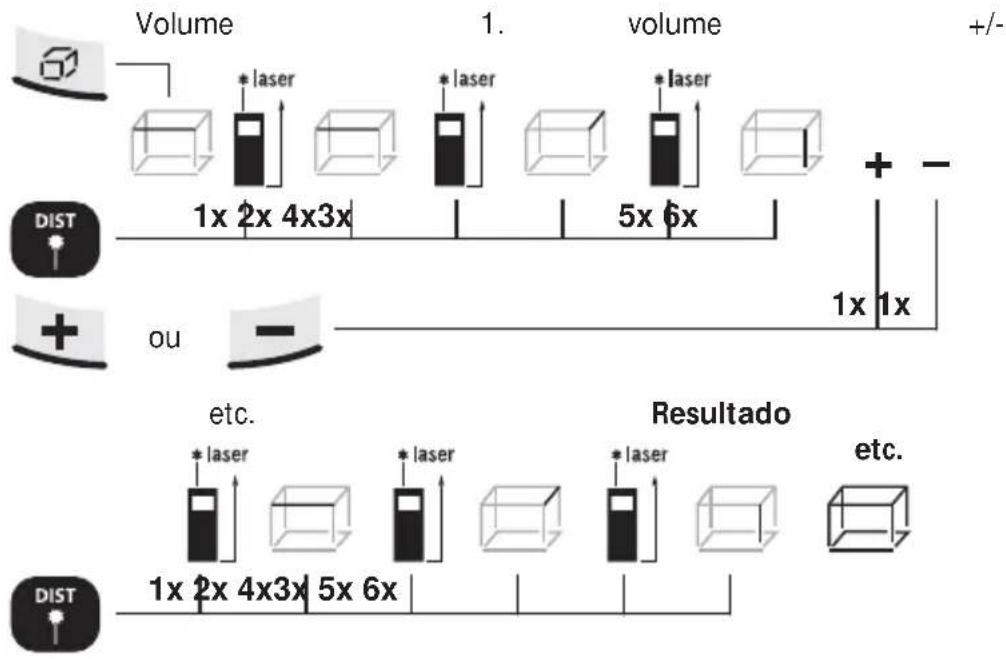

Cálculo de volumes:


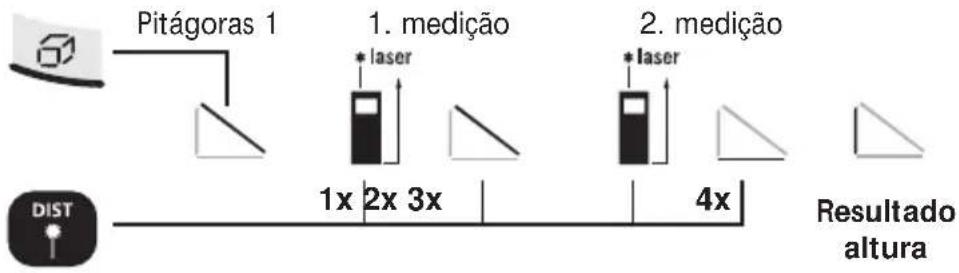

Função de Pitágoras 1:


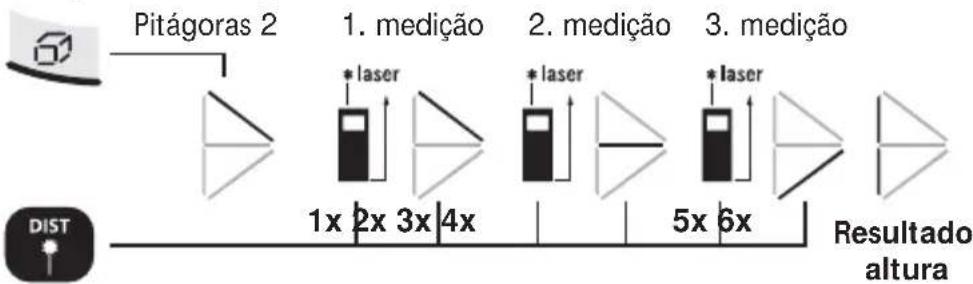

Função de Pitágoras 2:

A 2.ª medição é realizada com a função automática mín./máx.

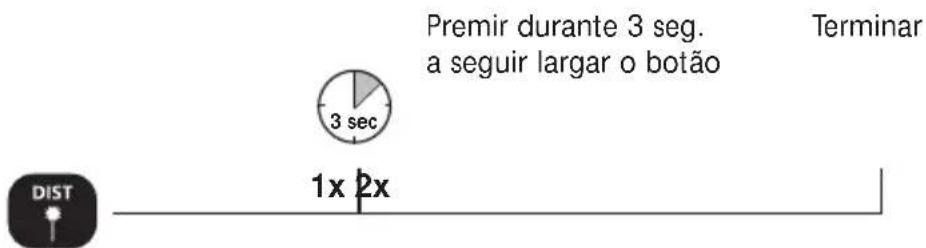

Medição permanente mín./máx.:

O visor LC mostra o valor maior (máx.), o valor mais pequeno (mín.) e o valor actual.

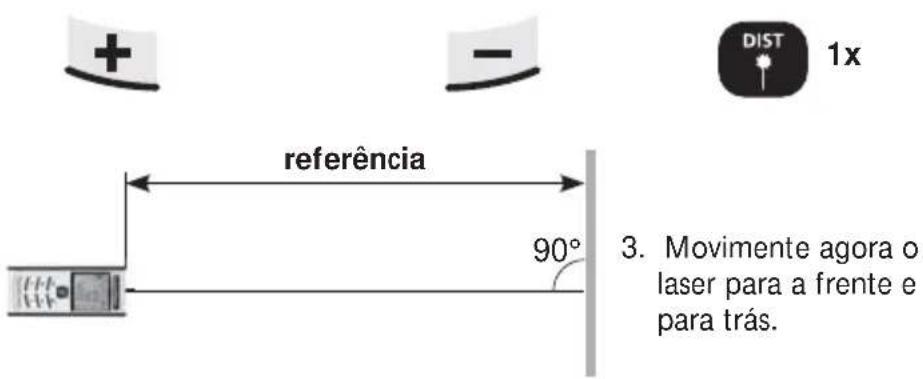

Medição de referência:

Comprimento de referência

Ajustar o comprimento de referência

1a. Selecção da posição 1b. Ajuste do 2. Definir o valor das dezenas número de referência

1x

1. Movimente agora o laser para a frente e para trás.

2. Apito rápido: o valor medido está dentro do valor de referência de ± 1 mm.

Apito lento: o valor de referência ainda não foi alcançado.

Indicações importantes

• O laser indica o ponto de medição até ao qual é efectuada a medição. No feixe laser não pode haver interferências de objectos.
• Ao efectuar a medição, o aparelho compensa temperaturas ambiente diferentes. Por isso, considere um período breve de adaptação se mudar de sítios com grandes diferenças de temperatura.
• O aparelho só pode ser usado no exterior com limitações e não pode ser usado com radiação solar forte.
• Em medições ao ar livre, a chuva, a névoa e a neve podem influenciar ou falsificar os resultados da medição.
• Se houver condições desfavoráveis, como p. ex. superfícies com más características reflectoras, a divergência máx. pode ser superior a 3 mm.
• Alcatifas, estofos ou cortinas não reflectem idealmente o laser. Utilize superfície lisas.
• Nas medições através de vidro (vidros de janelas) os resultados de medição podem ser falsificados.
• Uma função de poupança de energia desliga automaticamente o aparelho.
• Limpar com um pano macio. Não pode penetrar água na caixa.

Dados Técnicos (Sujeito a alterações técnicas)

Margem de medição interior 0,05 m - 40 m
Exactidão (usual)* ± 2 mm / 10 m
Laser classe 2 < 1 mW
Comprimento de onda laser 650 nm
Abastecimento de corrente 2 x pilha AAA 1,5 V
Dimensões (L x A x P) 48 x 112 x	24 mm
Peso (incl. pilha) 106 g
Desconexão automática 28 seg.	laser / 3 min. aparelho
Temperatura de trabalho -10°C	-40°C
Temperatura de armazenamento	-20°C – 70°C
Número de artigo 080.945A

* até 10 m de distância de medição com superfície alvo bem reflectora e temperatura ambiente. No caso de distâncias superiores e condições de medição desfavoráveis, como p. ex. radiação solar forte ou superfícies alvo mal reflectoras, a divergência de medição pode aumentar ± 0,2 mm/m.

Código de erro:

Err154: A temperatura é demasiado baixa: < 0°C

Err155: Sinal recebido demasiado fraco

Err156: Sinal recebido demasiado forte

Err157: Medição errada ou fundo demasiado claro

Err160: Movimento demasiado rápido do aparelho de medição

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho eléctrico e tem de ser recolhido e eliminado separadamente, conforme a Directiva europeia sobre aparelhos eléctricos e electrónicos usados.

Mais instruções de segurança e indicações adicionais em:

www.laserliner.com/info
