BEDIENUNGSANLEITUNG DistanceMaster Pocket Laserliner

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Kompakter Laser-Entfernungsmesser zum Messen von Längen, Flächen und Volumen

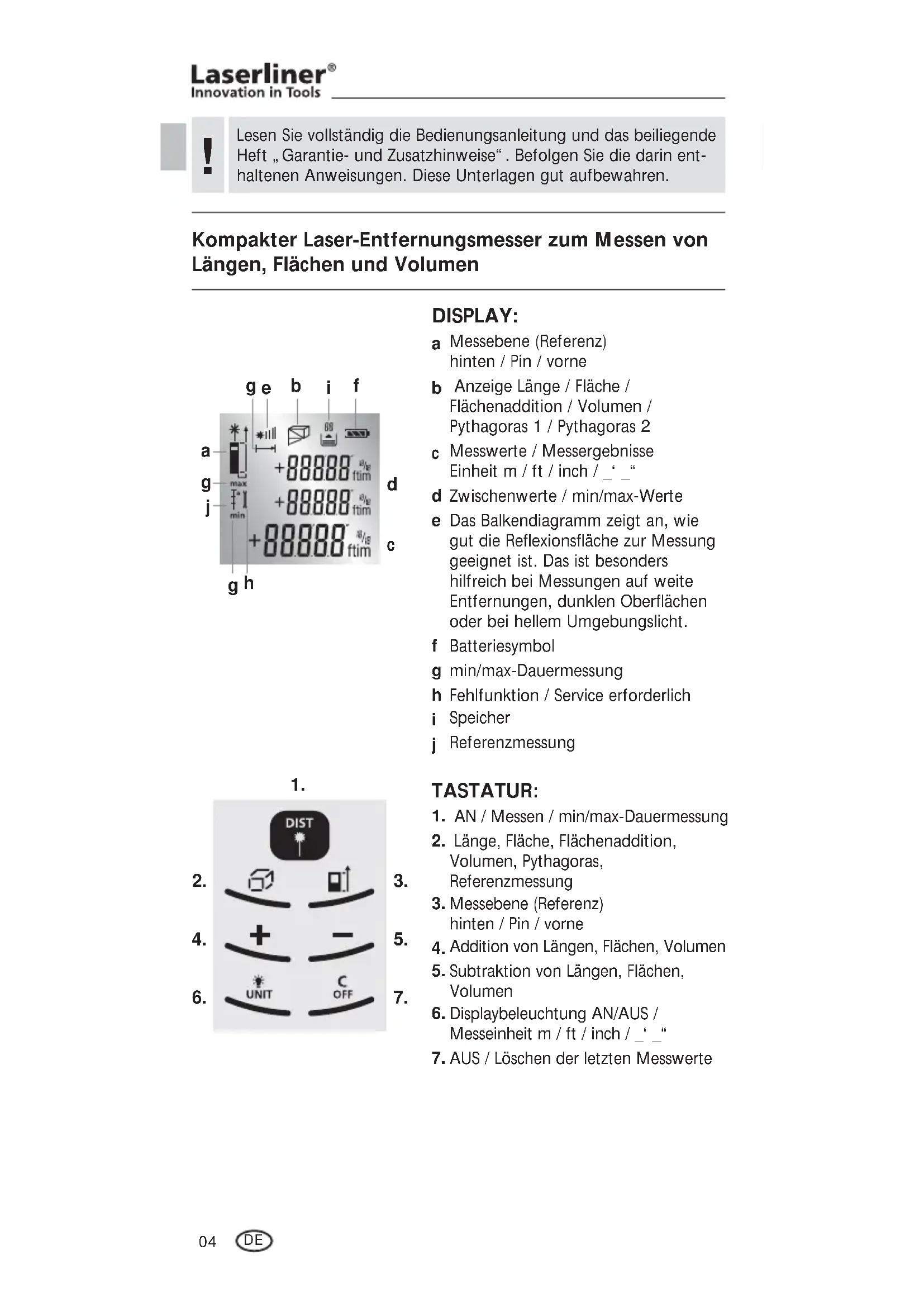

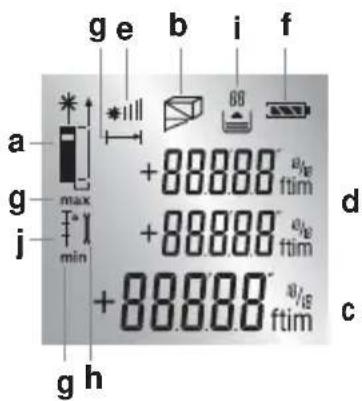

DISPLAY:

a Messebene (Referenz) hinten / Pin / vorne
b Anzeige Länge / Fläche / Flächenaddition / Volumen / Pythagoras 1 / Pythagoras 2
c Messwerte / Messergebnisse Einheit m / ft / inch / _ "
d Zwischenwerte / min/max-Werte
e Das Balkendiagramm zeigt an, wie gut die Reflexionsfläche zur Messung geeignet ist. Das ist besonders hilfreich bei Messungen auf weite Entfernungen, dunklen Oberflächen oder bei hellem Umgebungslicht.
f Batteriesymbol
g min/max-Dauermessung
h Fehlfunktion / Service erforderlich
i Speicher
j Referenzmessung

1.

1. AN / Messen / min/max-Dauermessung
2. Länge, Fläche, Flächenaddition, Volumen, Pythagoras, Referenzmessung
3. Messebene (Referenz) hinten / Pin / vorne
4. Addition von Längen, Flächen, Volumen
5. Subtraktion von Längen, Flächen, Volumen
6. Displaybeleuchtung AN/AUS / Messeinheit m / ft / inch / _' "
7. AUS / Löschen der letzten Messwerte

DistanceMaster Pocket

Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 650 nm EN 60825-1:2007-10

Nicht direkt in den Strahl sehen! Der Laser darf nicht in die Hände von Kindern gelangen! Gerät nicht unnötig auf Personen richten.

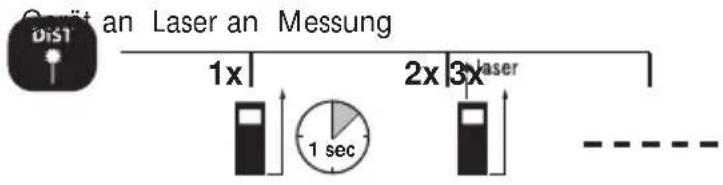

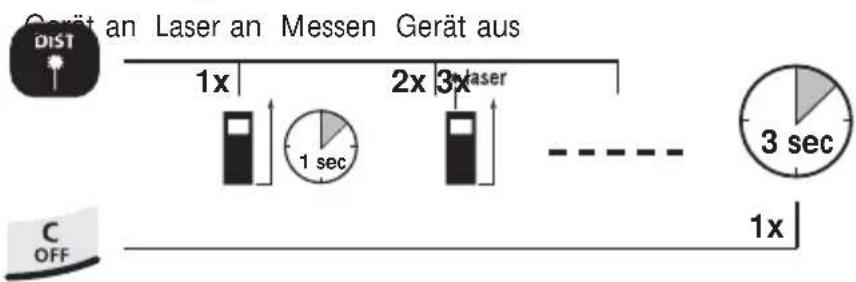

Einschalten, Messen und Ausschalten:

Messeinheit umschalten:

m / ft / inch / _ "

Löschen des letzten Messwertes:

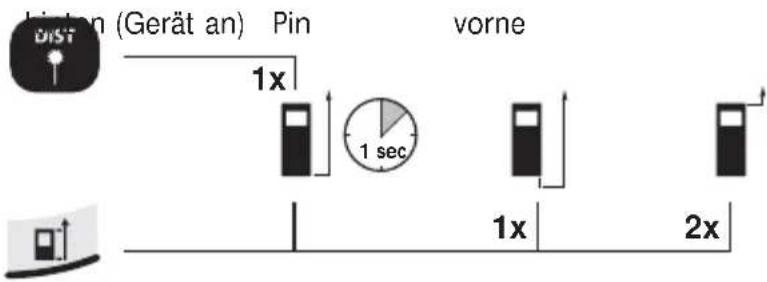

Messebene (Referenz) umschalten:

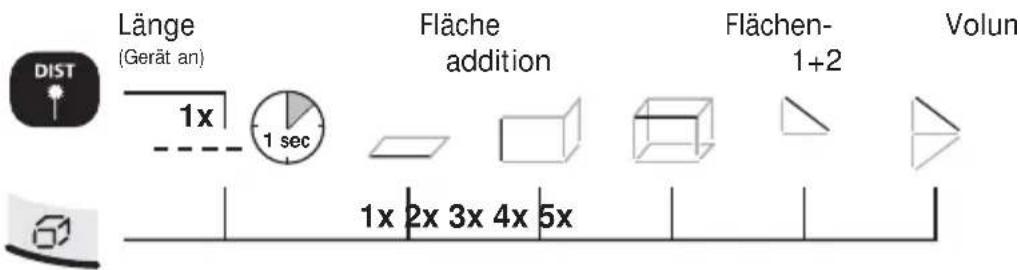

Messfunktionen umschalten:

Längenmessung:

Speicher-Funktion:

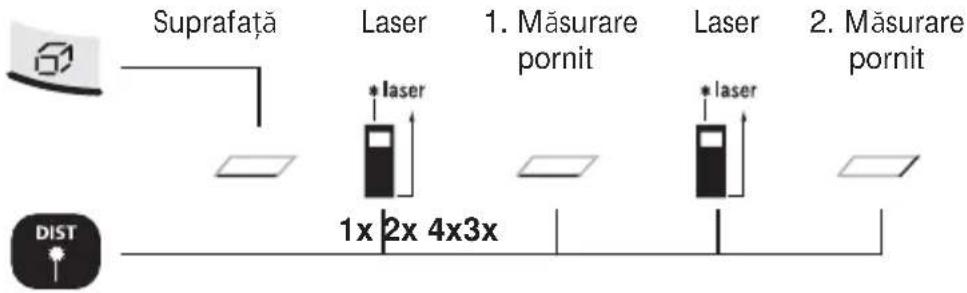

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung

Addition von Flächen:

Flächen- addition

Laser an

Addition weiterer Flächen:

Hier werden zusammenhängende Wandflächen addiert. Bei der Addition der Flächen muss ab der 3. Messung nur noch das Längenmaß erfasst werden. Als Höhenmaß wird immer der Wert der 1. Messung verwendet.

DistanceMaster Pocket

Volumenmessung:

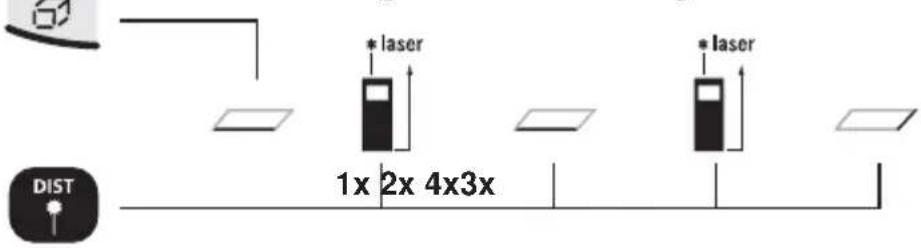

Volumen 1. Messung 2. Messung 3. Messung

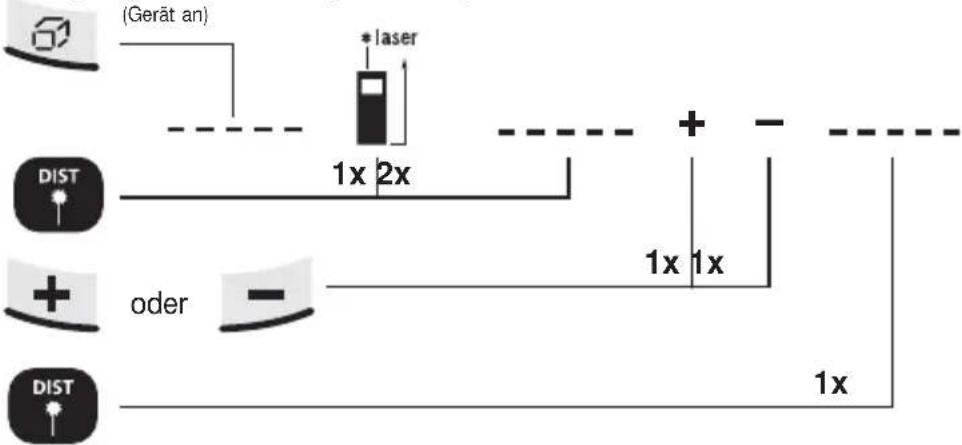

Addition und Subtraktion von Längen:

Länge Laser an 1. Länge +/- Ergebnis

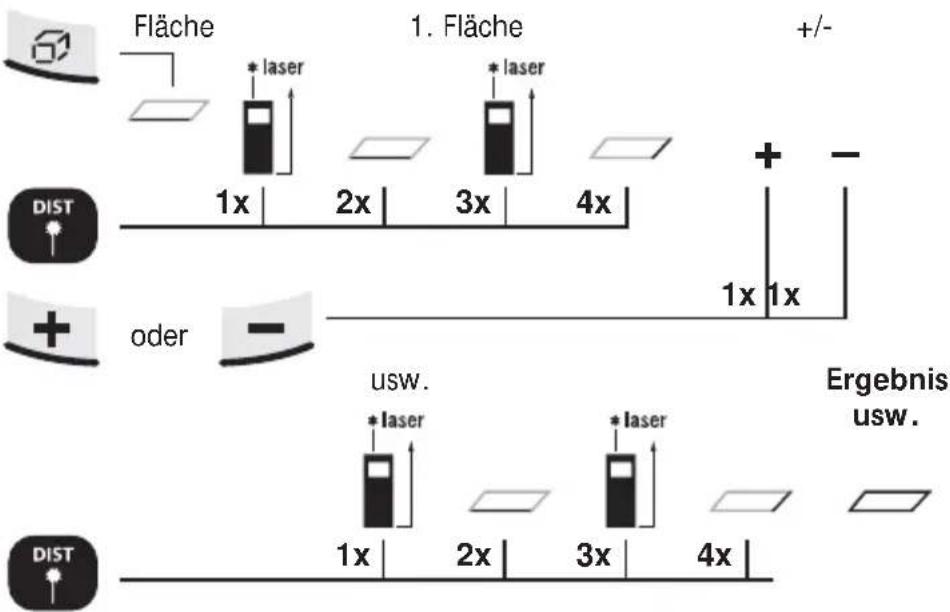

Flächen Kalkulation:

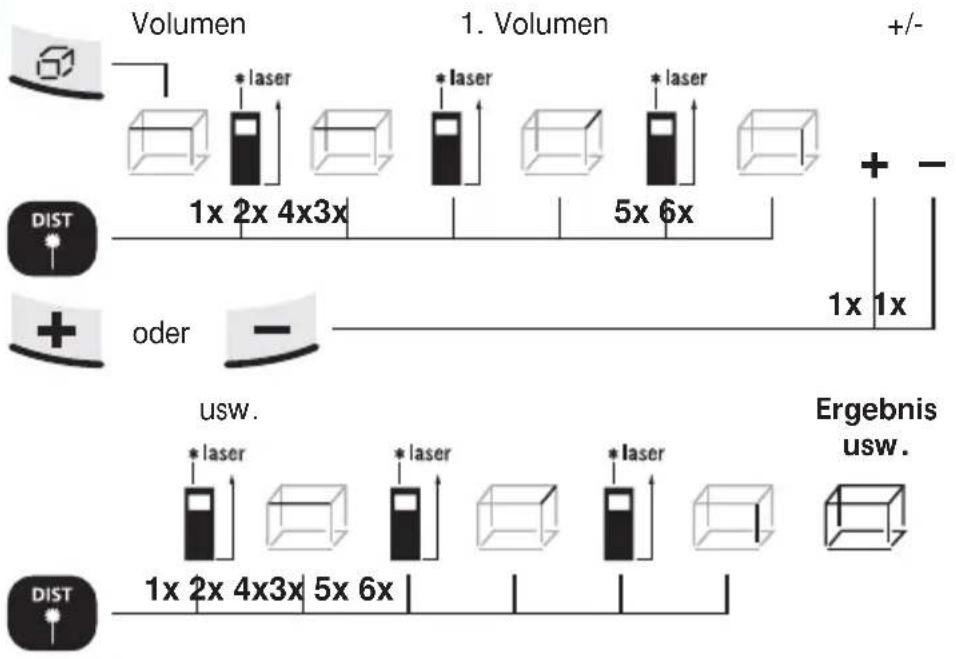

Volumen Kalkulation:


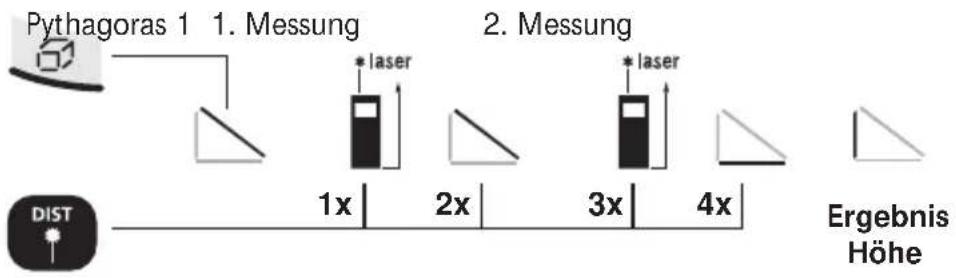

Pythagoras-Funktion 1:

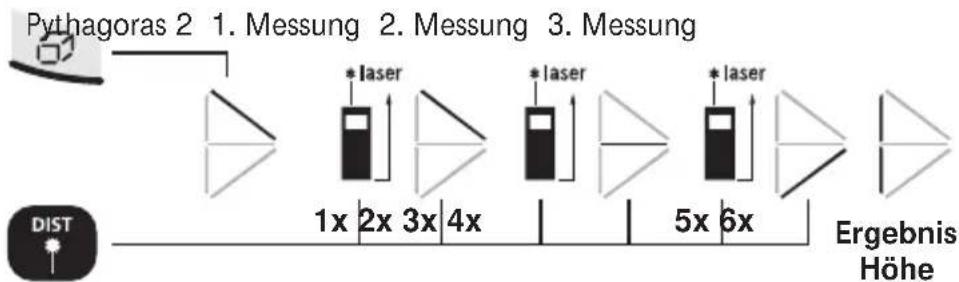

Pythagoras-Funktion 2:

Die 2. Messung erfolgt mit automatischer min/max-Funktion.

min/max-Dauermessung:

3 sec. drücken, Beenden dann Taste loslassen

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min) und den aktuellen Wert an.

DistanceMaster Pocket

Referenzmessung:

Referenzlänge

Referenzlänge einstellen

1a. Auswahl der

Zehnerstelle

1b. Einstellen

1. Referenzwert

der

Zahl

festlegen

1x

1. Bewegen Sie nun den Laser vor und zurück.

2. Schnelles Piepen: Messwert liegt innerhalb des Referenzwertes von ± 1 mm.

Langsames Piepen: Referenzwert noch nicht erreicht.

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird. In den Laserstrahl dürfen keine Gegenstände hineinragen.
• Das Gerät kompensiert bei der Messung unterschiedliche Raum-tem-peraturen. Berücksichtigen Sie daher eine kurze Anpassungszeit bei Ortswechseln mit großen Temperaturunterschieden.
• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und kann bei starker Sonneneinstrahlung nicht verwendet werden.
• Bei Messungen im Freien können Regen, Nebel und Schnee die Messergebnisse beeinflussen bzw. verfälschen.
• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen kann die max. Abweichung größer als 3 mm betragen.
• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal. Benutzen Sie glatte Oberflächen.
• Bei Messungen durch Glas (Fensterscheiben) können die Messergebnisse verfälscht werden.
• Eine Energiesparfunktion schaltet das Gerät automatisch ab.
• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das Gehäuse eindringen.

Technische Daten (Technische Änderungen vorbehalten)

Messbereich innen 0,05 m - 40 m
Genauigkeit (typisch)* ± 2 mm / Laserklasse 2 < 1 mW	10 m
Laserwellenlänge 650 nm
Stromversorgung 2 x AAA 1,5 Volt Batterien
Abmessungen (B x H x T) 48 x 11 Gewicht (inkl. Batterien) 106 g	2 x 24 mm
Automatische Abschaltung 28 Sek. Laser / 3 Min. Gerät
Arbeitstemperatur -10°C – 40°C
Lagertemperatur -20°C – 70°C
Artikelnummer 080.945A

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei größeren Distanzen und ungünstigen Messbedingungen, wie z.B. starke Sonneneinstrahlung oder schwach reflektierende Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.

Fehlercode:

Err101: Batterien austauschen

Err104: Berechnungsfehler

Err152: Temperatur ist zu hoch: > 40°C

Err154: Temperatur ist zu niedrig: < 0°C

Err155: Empfangenes Signal zu schwach

Err156: Empfangenes Signal zu stark

Err157: Falsche Messung oder der Hintergrund ist zu hell

Err160: Zu schnelle Bewegung des Messgerätes bei der Messung

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

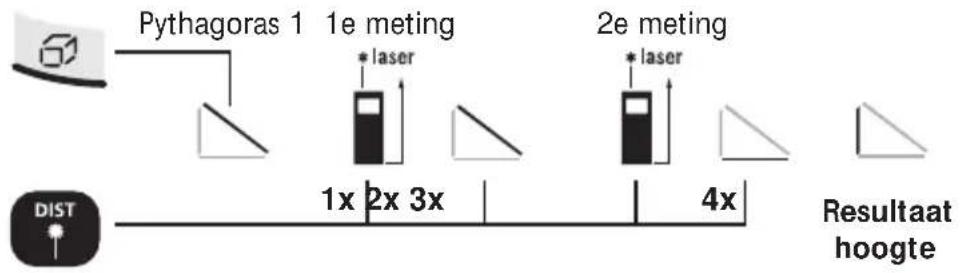

Pythagoras-Funktion 1:


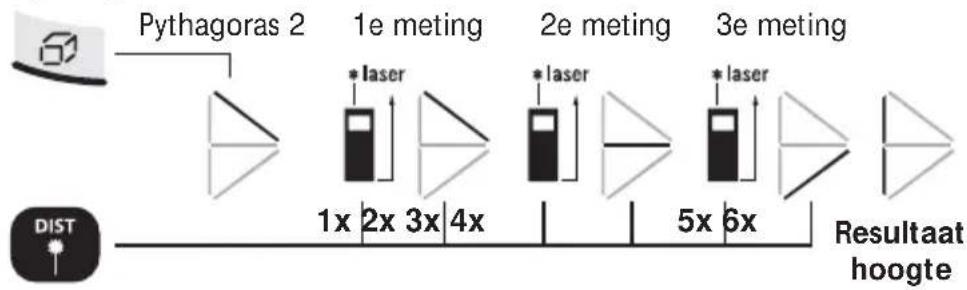

Pythagoras-Funktion 2:


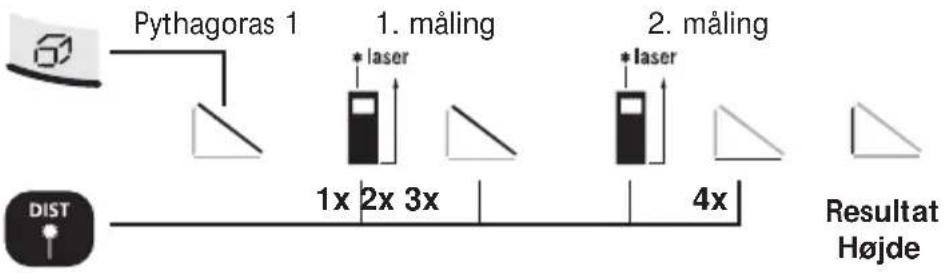

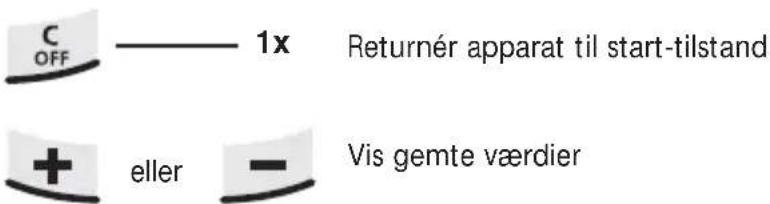

Hukommelsesfunktion:

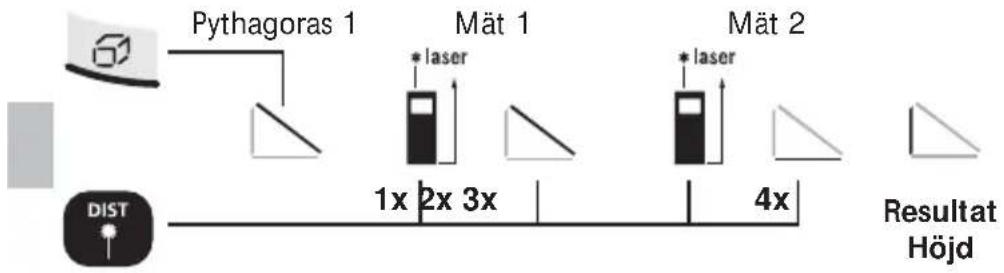

Pythagoras-funktion 1:
    note1["* laser"]
    note2["* laser"]
    note3["1. måling"]
    note4["2. måling"]
    note5["1x 2x 3x"]
    note6["4x"]
    note7["DIST"]
    note8["Resultat Højde"]

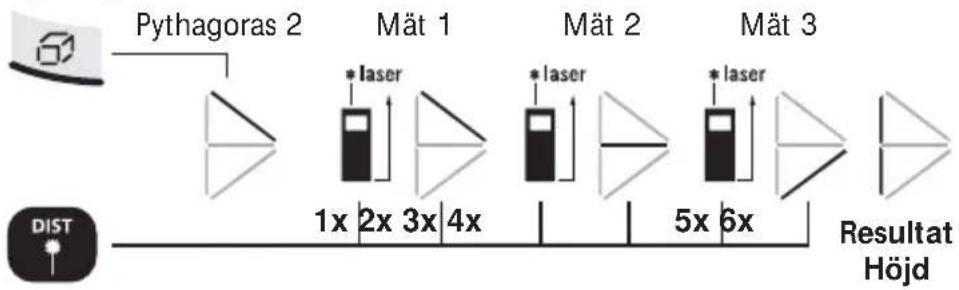

Pythagoras-funktion 2:

Err104: Beregningsfejl

Err156: Modtaget signal for kraftigt

Err157: Forkert melding, eller baggrunden er for lys

Err104: Laskentavirhe

Pythagoras-funktion 1:

Pythagoras-funktion 2:

Err101: Byt batterier

Err101: Vyměňte baterie

Err104: Chyba výpočtu

Măsurarea suprafetei:

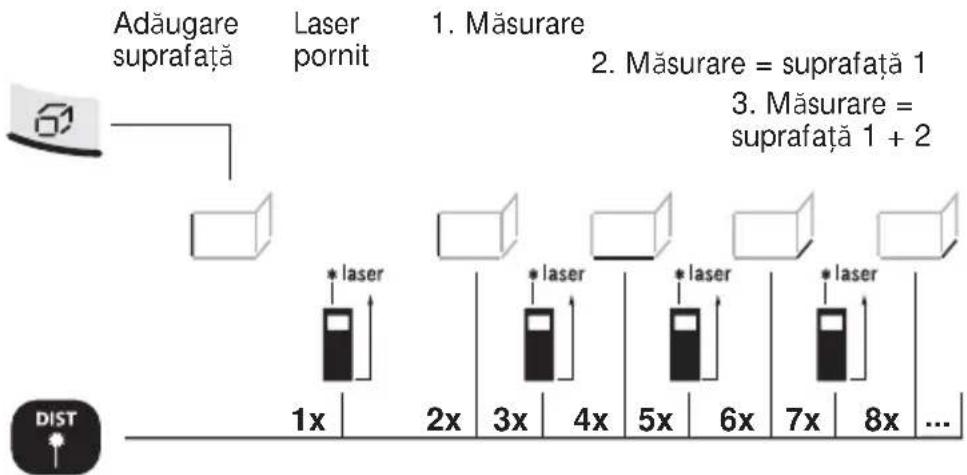

Adăugare suprafață:
