РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DistanceMaster Pocket Laserliner

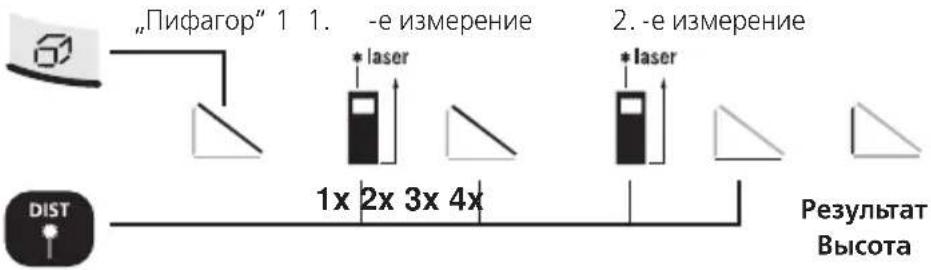

Функция „Пифагор“ 1:


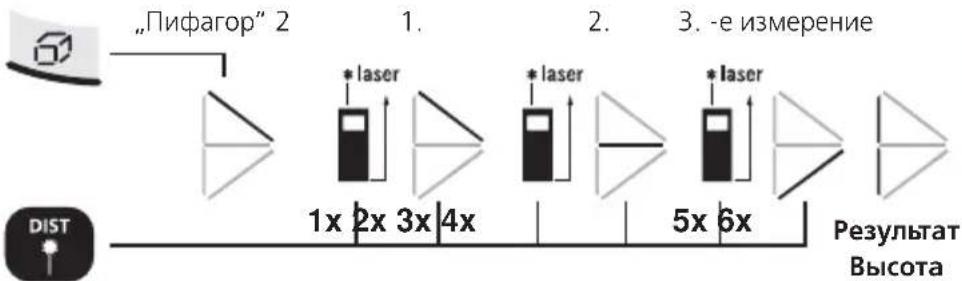

Функция „Пифагор“ 2:

Прочетете изцяло ръководството за експлоатация и приложената брошура „Гаранционна и допълнителна информация“. Следвайте съдържащите се в тях инструкции. Съхранявайте добре тези документи.

Компактен лазерен далекомер за измерване на дължини, повърхности (площи) и обеми

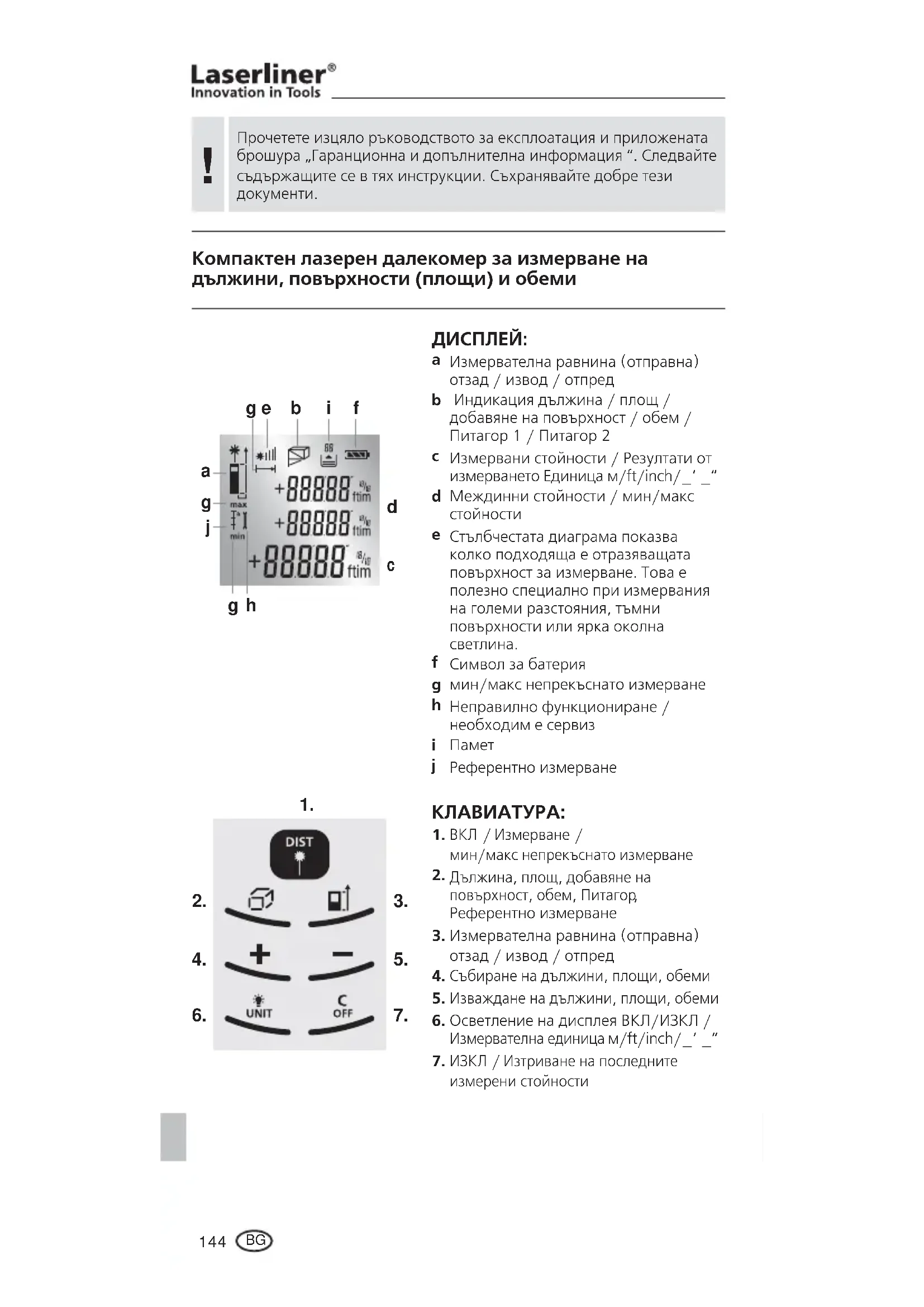

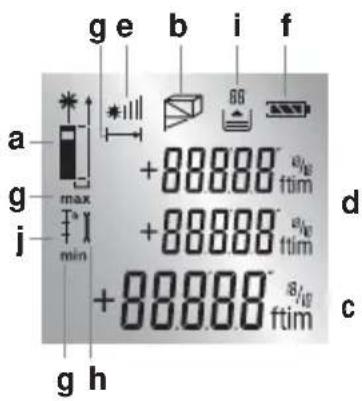

ДИСПЛЕЙ:

a Измервателна равнина (отправна) отзад / извод / отпред
b Индикация дължина / площ / добавяне на повърхност / обем / Питагор 1 / Питагор 2
с Измервани стойности / Резултати от измерването Единица м/ft/inch/_' "
d Междинни стойности / мин/макс стойности
e Стълбчестата диаграма показва колко подходяща е отразяващата повърхност за измерване. Това е полезно специално при измервания на големи разстояния, тъмни повърхности или ярка околна светлина.
f Символ за батерия
g мин/макс непрекъснато измерване
h Неправилно функциониране / необходим е сервис
i Памет
j Референтно измерване

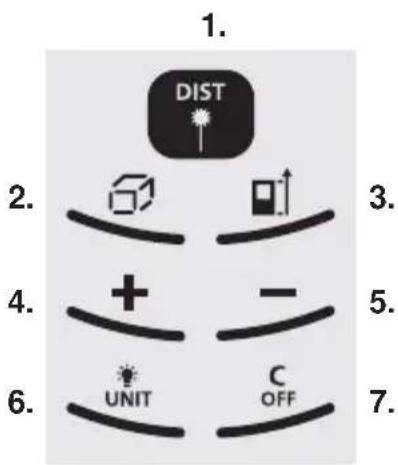

КЛАВИАТУРА:

1. ВКЛ / Измерване / мин/макс непрекъснато измерване
2. Дължина, площ, добавяне на повърхност, обем, Питагор, Референтно измерване
3. Измервателна равнина (отправна) отзад / извод / отпред
4. Събиране на дължини, площи, обеми
5. Изваждане на дължини, площи, обеми
6. Осветление на дисплея ВКЛ/ИЗКЛ / Измервателна единица м/ft/inch/_'_”
7. ИЗКЛ / Изтриване на последните измерени стойности

DistanceMaster Pocket

Лазерно лъчение! Не гледайте срещу лазерния лъч! Лазер клас 2 < 1 мВт·650 нм EN 60825-1:2007-10

Не гледайте директно в лазерния лъч! Не допускайте лазерът да попада в ръцете на деца. Не насочвайте излишно лазера към хора.

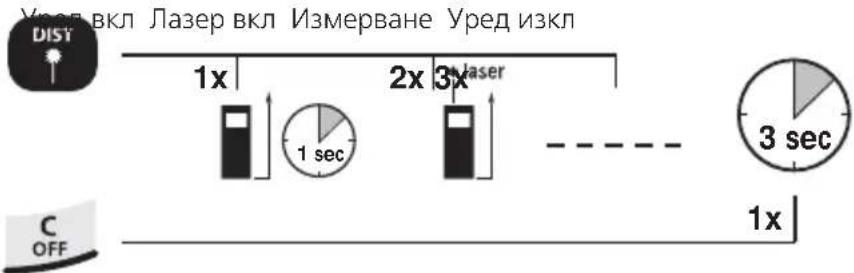

Включване, измерване и изключване:

Превключване на мерна единица: м / ft / inch / _' _"

Изтриване на последната измерена стойност:

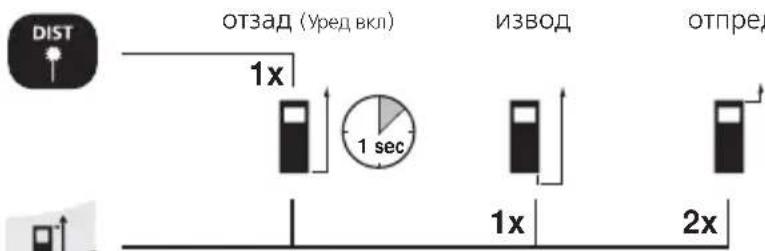

Превключване на измервателната равнина (отправна):

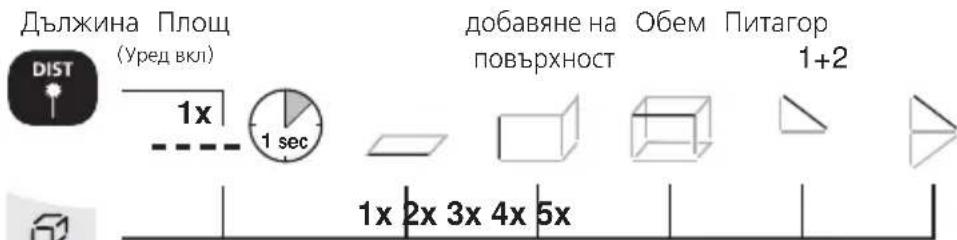

Превключване на измервателни функции:

Измерване на дължина:

Функция запаметяване:

1x

Възстановяване на уреда във включено състояние

ИЛИ

Преглед на запаметените стойности

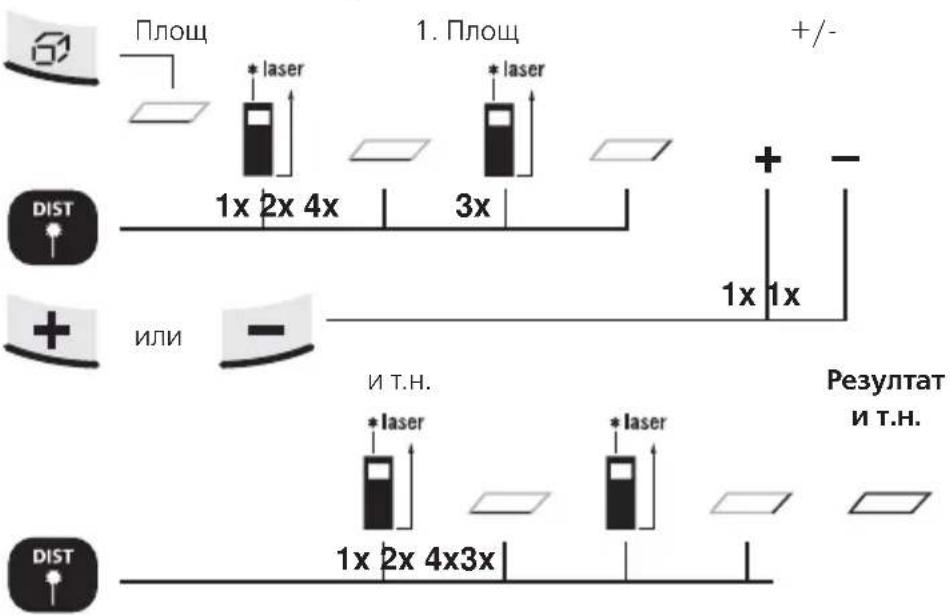

Измерване на площ:

Лазер

1.

Измерване

Лазер

1. Измерване

ВКЛ

ВКЛ

1x 2x 4x3x

Добавяне на повърхност:

Добавяне на

повърхност

Лазер

ВКЛ

1. Измерване

2. Измерване = повърхност 1

3. Измерване =

повърхност 1 + 2

1x

2x

3x

4x

5x

6x

7x

8x

Добавяне на допълнителни повърхности:

Лазер вкл / ... Измерване = повърхност 1 + повърхност 2

+ повърхност 3 + ...

Тук се добавят свързани стенни повърхности. При добавянето на повърхности от 3-то измерване трябва да се регистрира само дължината като размер. Като размер за височината се използва винаги стойността на 1-то измерване.

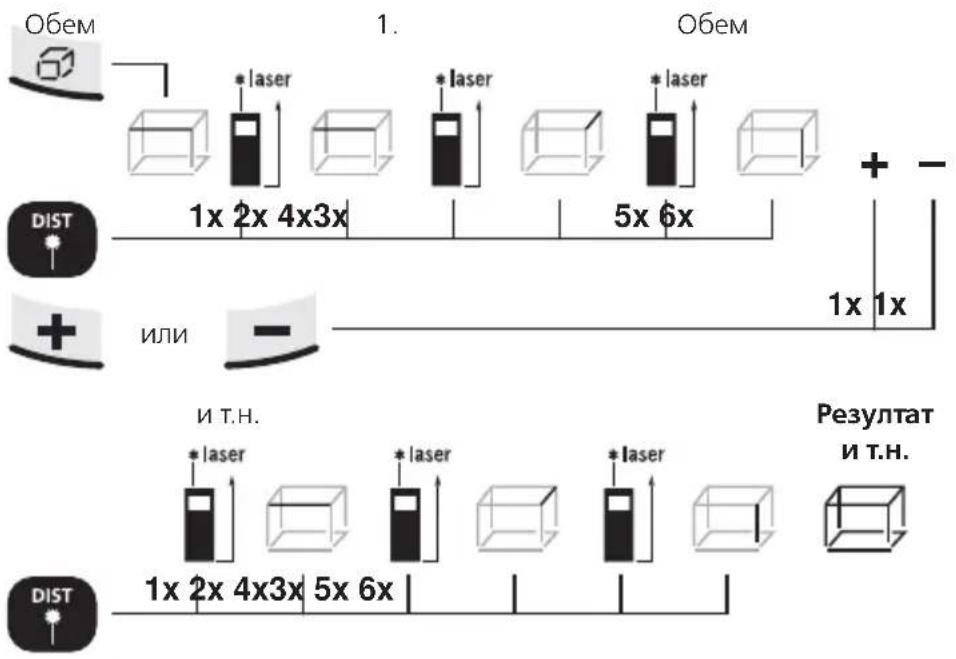

Измерване на обем:

Обем 1. Измерване 2. Измерване 3. Измерване

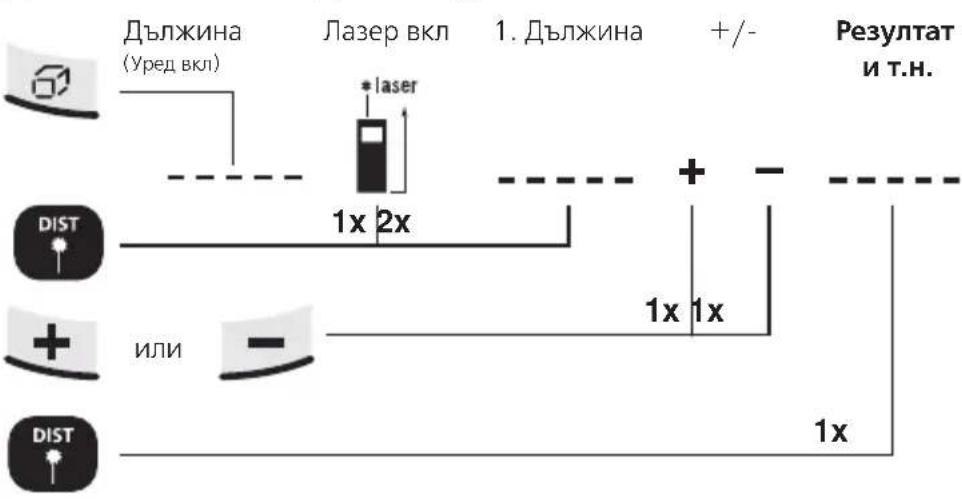

Добавяне и изваждане на дължини:

Изчисление на площи:

Изчисление на обеми:

2-то измерване се извършва с автоматична функция мин/макс.

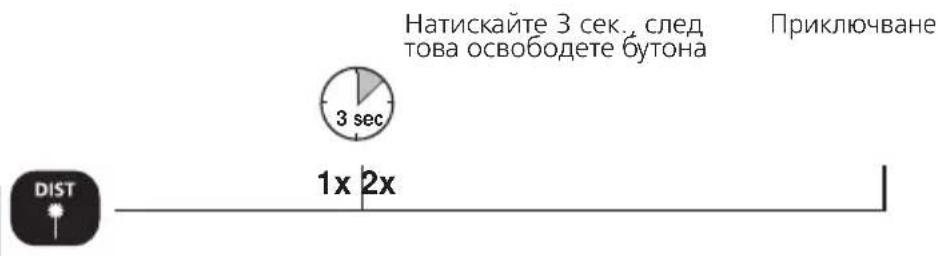

мин/макс непрекъснато измерване:

LC-дисплеят показва най-голямата стойност (макс), най-малката стойност (мин) и текущата стойност.

Референтно измерване:

Референтна дължина

Настройка на референтната дължина

1a. Избор на 1b. Настройка на 2. Фиксиране на десетичен разряд числото референтната стойност

1x

1. Сега движете лазера напред и назад.

2. Бързо писукане: Измерената стойност в рамките на еталонната стойност ± 1 mm.

Бавно писукане: Еталонната стойност все още не е достигната.

Приключване

1x

Важни указания

• Лазерът сочи точката на измерване, до която ще се мери. На пътя на лазерния лъч не трябва да има никакви обекти.
• При измерване приборът извършва температурна компенсация при различни температури в помещението. Когато извършвате измерване на места с голяма разлика в температурите, предвидете кратко време за адаптиране на прибора.
• Уредът може да се използва на открито само ограничено и не може да се използва при силно слънчево лъчение.
• При измервания на открыто явления като дъжд, мъгла и сняг може да повлияят върху резултатите от измерването съотв. да ги преначат.
• При неблагоприятни условия, като например силно отразяващи повърхности, максимальното отклонение може да възлиза на повече от 3 мм.
• Килими, тапицерии или пердета не отразяват лазера по най-добрия начин. Използвайте гладки повърхности.
• При измервания през стъкло (прозоречни стъкла) резултатите от измерването може да не бъдат достоверни.
• Функция за пестене на енергия автоматично изключва уреда.
• Почиствайте с мека тъкан. В корпуса не трябва да прониква вода.

Технически характеристики
(Запазва се правото за технически промени)

Диапазон на измерване вътре	0,05 м - 40 м
Точност (Типично)* ± 2	мм / 10 м
Лазер клас 2 < 1 мВт
Дължина на вълната на лазера	650 нм
Захранване 2 батерии AAA, 1,5 V
Размери (Ш x В x Д) 48 x 112 x 24	мм
Тегло (вкл. батерии) 106 г
Автоматично изключване	след 28 секунди лазерът / след 3 минути
Работна температура	-10°C – 40°C
Температура на съхранение -20°C	– 70°C
приборът Номер на изделието	080.945A

* До 10 m разстояние на измерване при добре отразяваща целева повърхност и температура на помещението. При поголеми дистанции и неблагоприятни условия на измерване, като например силно слънчево лъчение или слабо рефлектиращи целеви повърхности, отклонението в измерването може да нарасне с ± 0,2 mm/m.

Код на грешка:

Err101: Сменете батериите

Err104: Грешка при изчислението

Err152: Температурата е твърде висока: > 40°C

Err154: Температурата е твърде ниска: < 0°C

Err155: Твърде слаб приет сигнал

Err156: Твърде силен приет сигнал

Err157: Неправилно измерване или фонът е твърде ярък

Err160: Прекалено бързо преместване на прибора

ЕС-разпоредби и изхвърляне

Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС.

Този продукт е електрически уред и трябва да се събира и изхвърля съгласно европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕЕО).

Още инструкции за безопасност и допълнителни указания ще намерите на адрес:

www.laserliner.com/info
