DistanceMaster Pocket - Kaugusmõõtja Laserliner - Tasuta kasutusjuhend

Toote tüüp	Kompaktne laserkaugusmõõtur
Mark	Laserliner
Mudel	DistanceMaster Pocket
Mõõtmed (P x K x S)	48 x 112 x 24 mm
Kaal (patareidega)	106 g
Toide	2 AAA patareid 1,5 V
Mõõteulatus (siseruumides)	0,05 m - 40 m
Tüüpiline täpsus	± 2 mm / 10 m
Laserklass	2 (< 1 mW, 650 nm)
Mõõtmisfunktsioonid	Pikkus, pindala, ruumala, Pythagorase 1 ja 2, liitmine/lahutamine, pidev mõõtmine min/max, referentsmõõtmine
Mõõtühikud	m, ft, toll, jalad/tollid
Mälu	Jah (viimased väärtused)
Ekraani taustvalgus	Jah, sisse/välja lülitatav
Automaatne väljalülitus	Laser: 28 s, Seade: 3 min
Töötemperatuur	-10 °C kuni 40 °C
Hoiustamistemperatuur	-20 °C kuni 70 °C
Hooldus ja puhastamine	Puhastada pehme lapiga; vältida niiskuse sattumist korpusesse
Ohutus	Laserklass 2, mitte vaadata kiiresse, hoida laste käeulatusest eemal
Varuosad ja remonditavus	Standardpatareid AAA; muude osade puhul võtke ühendust Laserliner klienditeenindusega
Üldteave	Vastavus ELile, WEEE ringlussevõtt, täielik juhend saadaval aadressil laserliner.com/info

Korduma kippuvad küsimused - DistanceMaster Pocket Laserliner

Kuidas sisse lülitada ja mõõta kaugust DistanceMaster Pocket'iga?

Vajutage sisse/välja nuppu laseri sisselülitamiseks. Suunake sihtmärk ja vajutage uuesti mõõtmiseks. Tulemus kuvatakse kohe. Seade lülitub automaatselt välja 3 minuti pärast tegevusetust.

Kui täpne on see kaugusmõõtur?

Tüüpiline täpsus on ± 2 mm 10 m kohta soodsates tingimustes (hele pind, toatemperatuur). Halbades tingimustes (tugev päikesevalgus, tumedad pinnad) võib hälve ulatuda ± 0,2 mm/m.

Kuidas muuta mõõtühikut (m, ft, toll)?

Töötamise ajal vajutage taustvalguse/ühiku nuppu, et lülituda m, ft, tolli ja jalgade/tollide vahel. Valitud ühik kuvatakse ekraanil.

Kuidas mõõta pindala või ruumala?

Pindala jaoks: vajutage mitu korda funktsiooninuppu, kuni näete pindala sümbolit, seejärel mõõtke pikkus ja laius. Ruumala jaoks: valige ruumala režiim ja mõõtke kolm mõõdet.

Mida teha veateate 'Err101' või 'Err104' korral?

Err101 näitab, et patareid on tühjad: asendage need kahe uue AAA patareiga. Err104 on arvutusviga: lülitage seade välja ja uuesti sisse. Kui probleem püsib, vaadake juhendit.

Kas ma saan seda seadet kasutada õues?

Jah, kuid selle kasutamine on piiratud. Tugev päikesevalgus, vihm, udu või lumi võivad ulatust vähendada või mõõtmisi moonutada. Õues kasutamiseks suunake peegeldavale pinnale.

Kuidas puhastada kaugusmõõturit?

Puhastage seda pehme ja kuiva lapiga. Ärge laske vett korpusesse sattuda. Ärge kasutage abrasiivseid ega lahustipõhiseid puhastusvahendeid.

Mis on maksimaalne mõõteulatus?

Siseruumide ulatus on 0,05 m kuni 40 m. Välitingimustes sõltub efektiivne ulatus valgustingimustest ja sihtmärgi peegeldusvõimest.

Kuidas kasutada pideva mõõtmise min/max funktsiooni?

Hoidke mõõtmise nuppu all 3 sekundit, kuni laser hakkab vilkuma. Liigutage seadet; ekraan kuvab reaalajas minimaalse (min), maksimaalse (max) ja praeguse väärtuse. Vajutage üks kord peatamiseks.

Mida tähendab ekraanil olev rikke sümbol (h)?

See sümbol näitab riket või vajadust hoolduse järele. Kontrollige patareisid, temperatuuri (mitte ületada 40°C või -10°C) ja laserakna puhtust. Kui probleem püsib, vaadake juhendit.

KASUTUSJUHEND DistanceMaster Pocket Laserliner

min./maks. sükrekl ölçüm:

Lugege kasutusjuhend ja kaasasolev brošüür „Garantii- ja lisajuhised“ täielikult läbi. Järgige neis sisalduvaid juhiseid. Hoidke neid dokumente hästi.

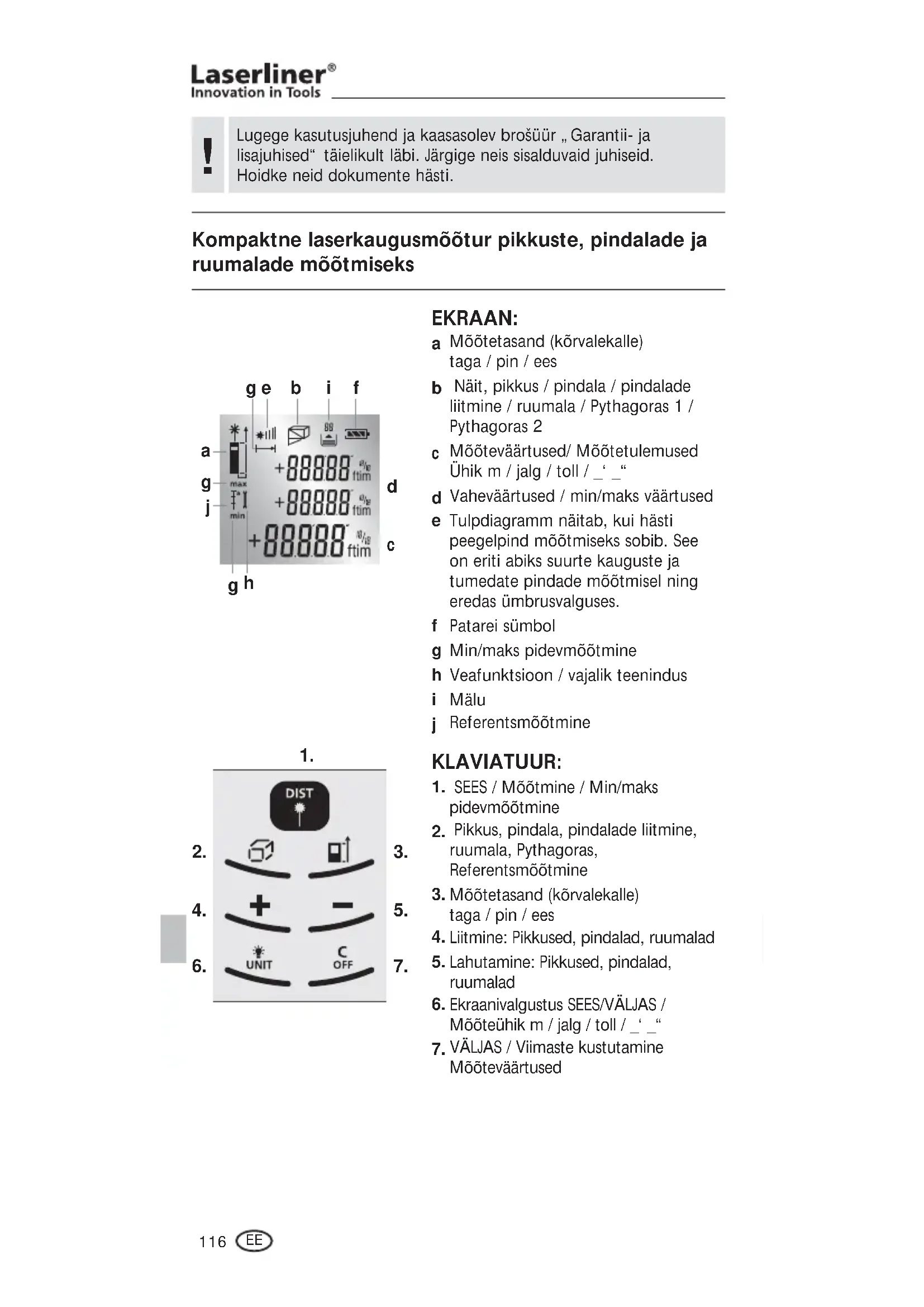

Kompaktne laserkaugusmöötur pikkuste, pindalade ja ruumalade möötmiseks

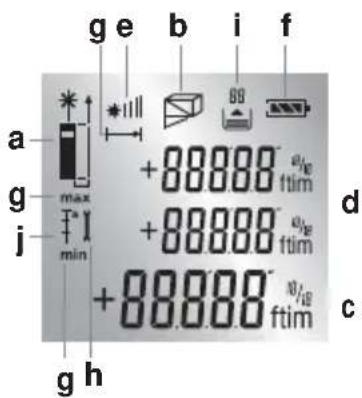

EKRAAN:

a Möötetasand (körvalekalle) taga / pin / ees
b Näit, pikkus / pindala / pindalade liitmine / ruumala / Pythagoras 1 / Pythagoras 2
c Mööteväärtused/ Möötetulemused Ühik m / jalg / toll / _ "
d Vaheväärtused / min/maks väärtused
e Tulpdiagramm näitab, kui hästi peegelpind mõõtmiseks sobib. See on eriti abiks suurte kauguste ja tumedate pindade mõõtmisel ning eredas ümbrusvalguses.
f Patarei sümbol
g Min/maks pidevmõõtmine
h Veafunktsioon / vajalik teenindus
i Mälu
j Referentsmöötmine

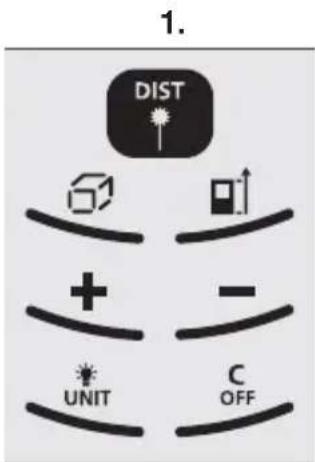

2.

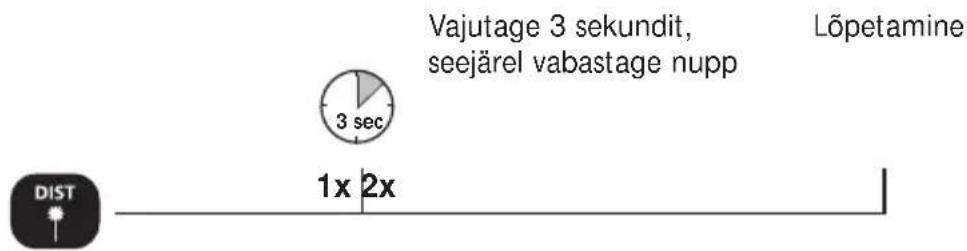

1. SEES / Mõõtmine / Min/maks pidevmõõtmine
2. Pikkus, pindala, pindalade liitmine, ruumala, Pythagoras, Referentsmõõtmine
3. Möötetasand (körvalekalle) taga / pin / ees
4. Liitmine: Pikkused, pindalad, ruumalad
5. Lahutamine: Pikkused, pindalad, ruumalad
6. Ekraanivalgustus SEES/VÄLJAS / Mõõteühik m / jalg / toll / _ ` "

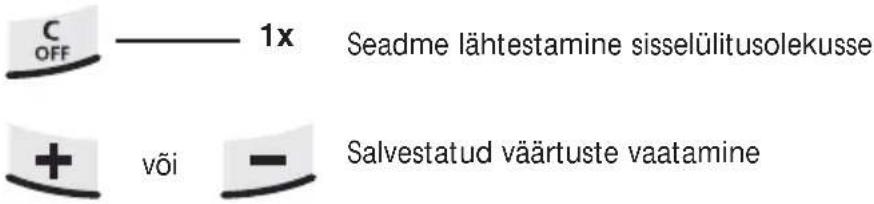

7. VÄLJAS / Viimaste kustutamine Mõõteväärtused

DistanceMaster Pocket

Ärge vaadake kiirt! Laserit hoida lastele kättesaamatus kohas! Seadet ei tohi sihtida inimeste suunas.

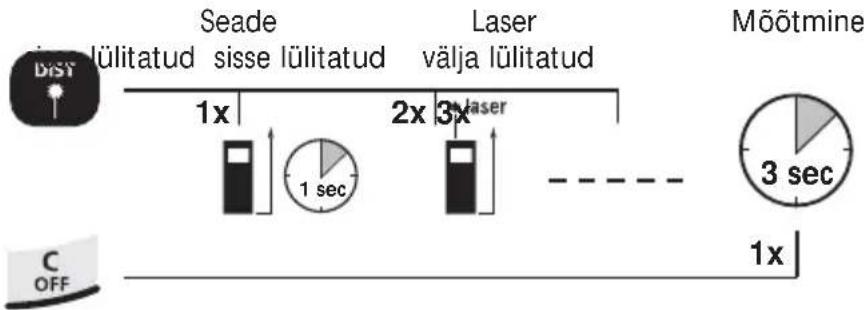

Sisselülitamine, möötmine ja väljalülitamine:

Mõõtühiku ümberlülitamine:

m / jalg / toll / _ "

Viimase mööteväärtuse kustutamine:

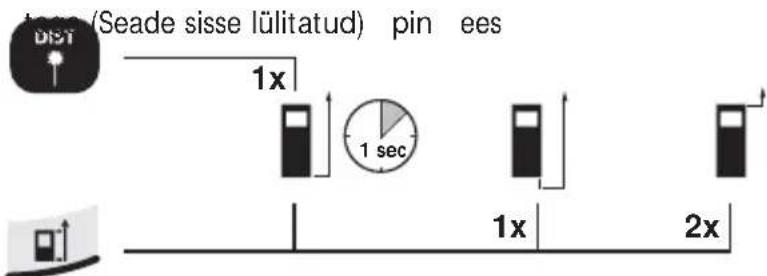

Mõõtetasandi (kõrvalekalle) ümberlülitamine:

Möötefunktsioonide ümberlülitamine:

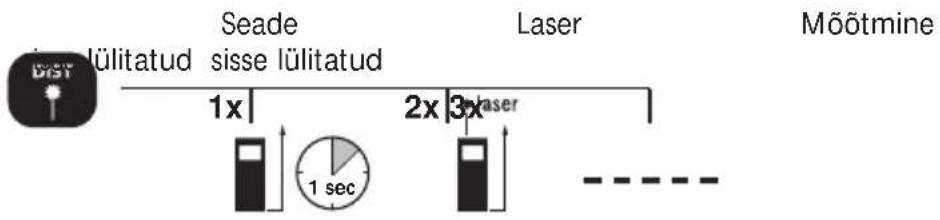

Pikkuse möötmine:

Mälufunktsioon:

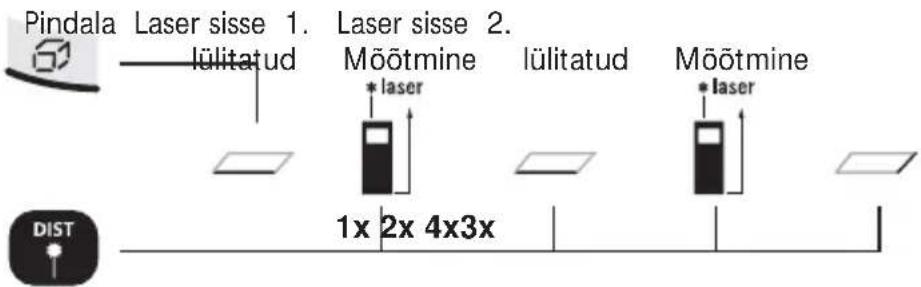

Pindala möötmine:

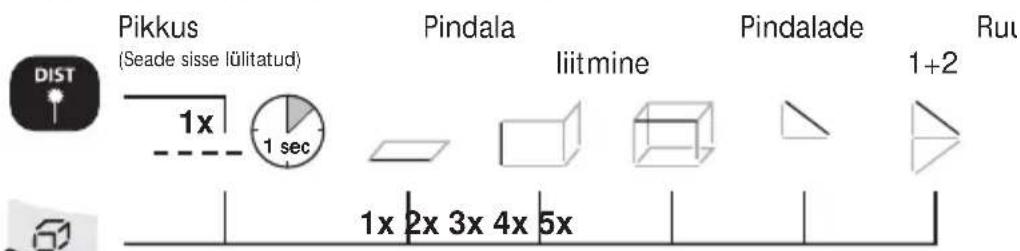

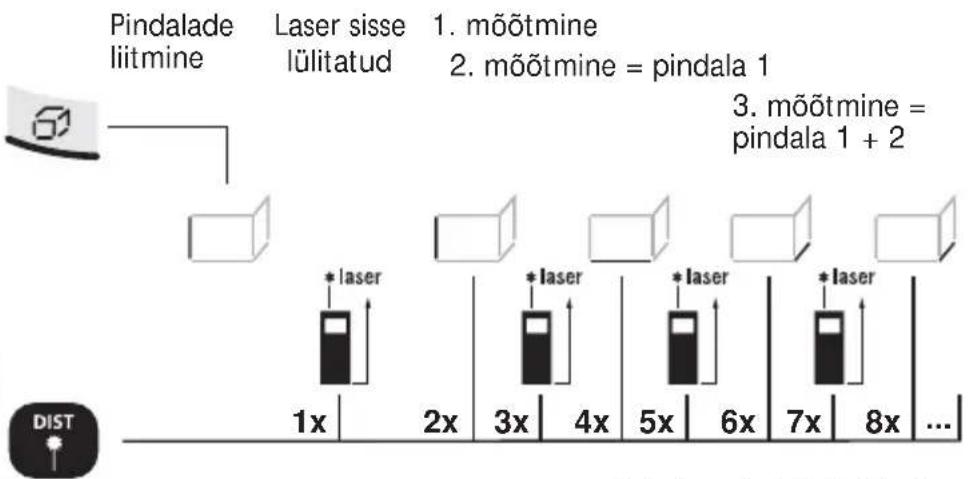

Pindalade liitmine:

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#cfc,stroke:#333

    note1["1. mõõtmine"]
    note2["2. mõõtmine = pindala 1"]
    note3["3. mõõtmine = pindala 1 + 2"]
    note4["*laser"]
    note5["*laser"]
    note6["*laser"]
    note7["*laser"]
    note8["*laser"]
    note9["*laser"]

Edasiste pindalade liitmine: laser sisse / ... möötmine = pindala 1 + pindala 2 + pindala 3 + ...

Siinkohal liidetakse kokkukuuluvad seinapinnad kokku. Pindalade liitmisel tuleb alates 3. mõõtmisest tuvastada üksnes pikkusmõõt. Kõrgusmõõduna kasutatakse alati 1. mõõtmise väärtust.

Ruumala möötmine:

Ruumala 1. Möötmine 2. Möötmine 3. Möötmine

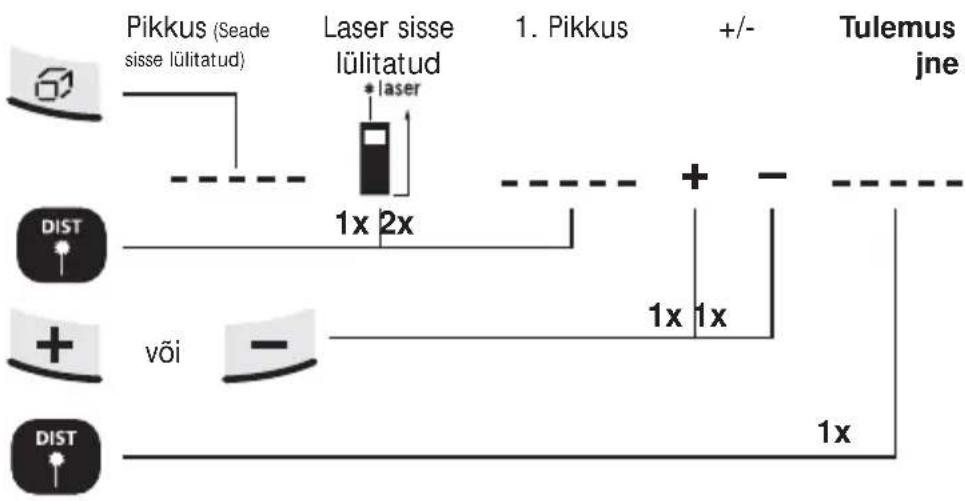

Pikkuste liitmine ja lahutamine:


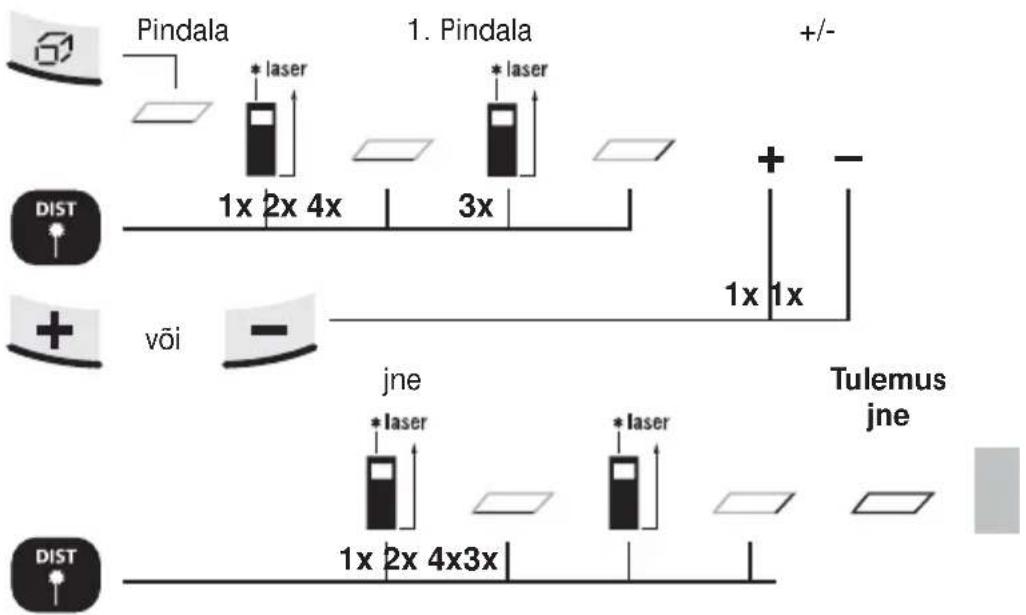

Pindala arvutamine:


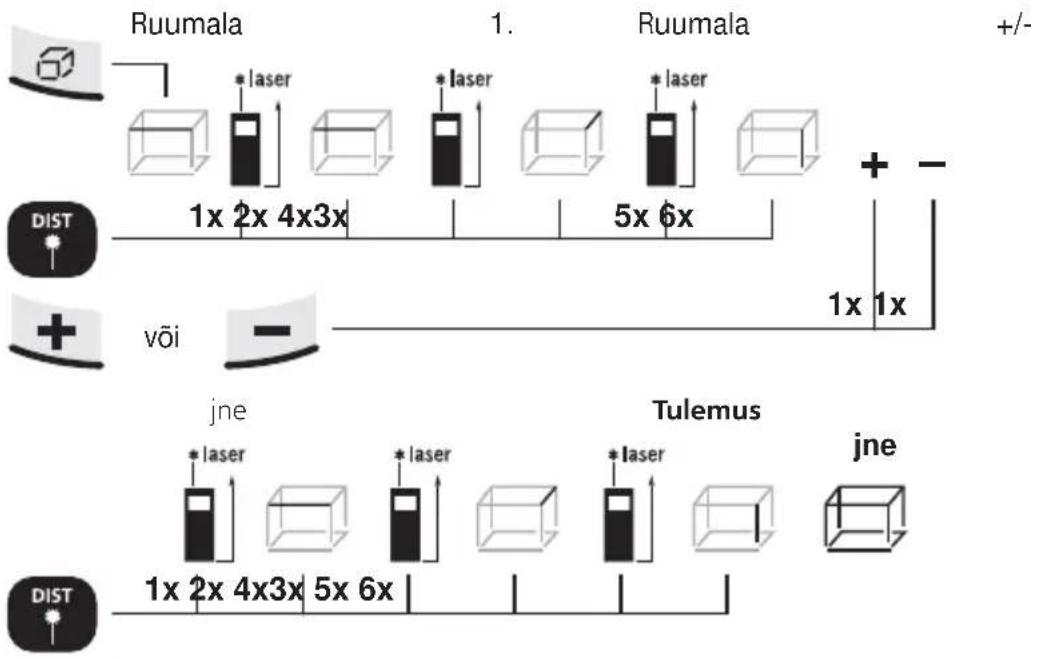

Ruumala arvutamine:


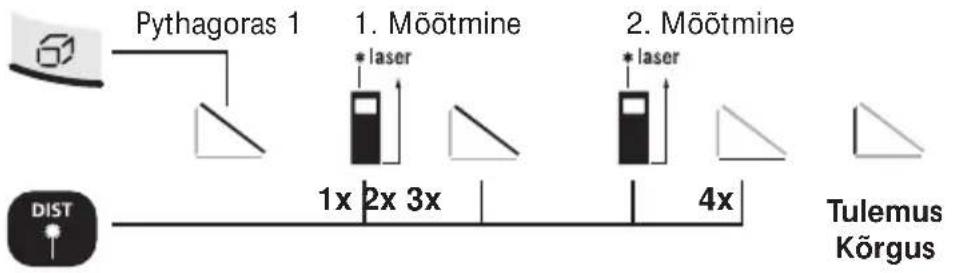

Pythagorase funktsioon 1:


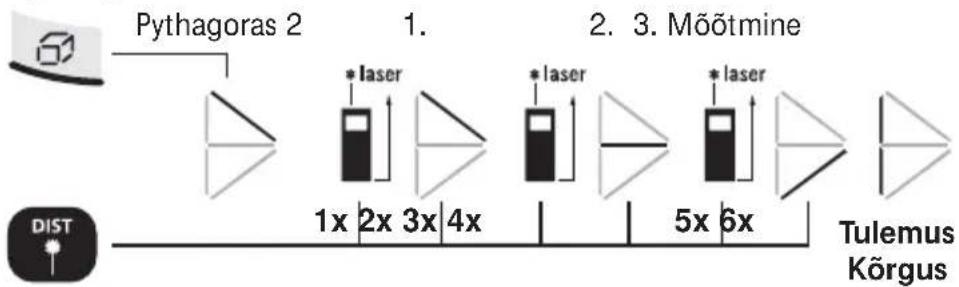

Pythagorase funktsioon 2:

järgneb 2. möötmine automaatse min/maks-funktsiooni abil.

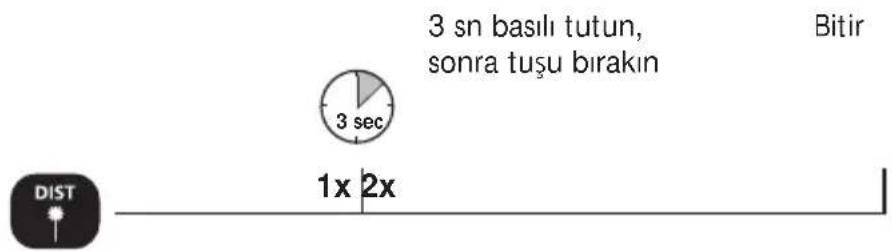

Min/maks pidevmõõtmine:

LC-ekraanil näidatakse suurimat väärtust (max), väikseimat väärtust (min) ja tegelikkusele vastavat väärtust.

Referentsmöötmine:

Referentspikkus

Referentspikkuse seadistamine

1a. Kümnendkoha valimine

1b. Arvväärtuse seadistamin

1. Referentsväärtuse ikseerimine

1. Liigutage nüüd laserit ette- ja tahapoole.

2. Kiire piiksumine: mõõteväärtus on referentsväärtuse vahemikus ± 1 mm.

Aeglane piiksumine: referentsväärtus veel saavutamata.

Tähtsad nõuanded

- Laser kuvab mõõtepunkti, milleni mõõdetakse. Laserkiirt ei tohi teised esemed takistada.

- Seade kompenseerib mõõtmise ajal erinevad ruumitemperatuurid. Arvestage seetõttu asukoha vahetamisel temperatuurierinevustest tuleneva kohanemisajaga.

- Seade on väljas vaid piiratult kasutatav ja seda ei saa kasutada tugeva päikesekiirguse korral.

- Möõtmist ja mõõteväärtuseid vabas looduses võib mõjutada/muuta vihm, udu ja lumi.

- Ebasobivates tingimustes, nt halvasti peegelduvate pindade korral, vöib maksimaalne körvalekalle olla suurem kui 3 mm.

- Vaibad, polstrid või kardinad ei peegelda laserkiirt kõige optimaalsemalt tagasi. Kasutage siledaid pindu.

- Möötes läbi klaasi (aknad) vöivad möötetulemused valed olla.

- Energiat säästev funktsioon lülitab seadme automaatselt välja.

- Puhastage pehme lapiga. Seadme korpusesse ei tohi sattuda vett.

Tehnilised andmed (Jätame endale öiguse teha tehnilisi muudatusi)

Mõõtepind sees 0,05 m - 40 m
Täpsus (tüüpiline)* ± 2 mm / 10 m
Laseriklass 2 < 1 mW
Laserkiire lainepikkus 650 nm
Toitepinge 2 x AAA 1,5 V patareid
Mõõdud (L x K x S) 48 x 112 x 24 mm
Kaal (koos patareiga) 106 g
Automaatne väljalülitumine 28 sek laser / 3 min seade
Töötemperatuur -10°C – 40°C
Säilitamistemperatuur -20°C – 70°C
Tootenumber 080.945A

* Mõõtmiskaugus kuni 10 m hästi peegeldavate sihtpindade ja ruumitemperatuuri puhul. Suurematel distantsidel ja ebasoodsamatel mõõtmistingimustel nagu nt tugeva päikesekirguse või halvasti peegeldavate sihtpindade puhul võib mõõtehälve ± 0,2 mm/m võrra suureneda.

Veakood:

Err101: Vahetage patareid

Err104: Arvutusviga

Err152: Temperatuur liiga kõrge: > 40°C

Err155: Vastuvõetud signaal on liiga nõrk

Err156: Vastuvõetud signaal on liiga tugev

Err157: Vale möötmine või on taust liiga hele

Err160: Möõteseade liigub liiga kiiresti

ELi nõuded ja utiliseerimine

Seade täidab köik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäätmete kohta eraldi koguda ning kõrvaldada.

Edasised ohutus- ja lisajuhised aadressil:

www.laserliner.com/info
