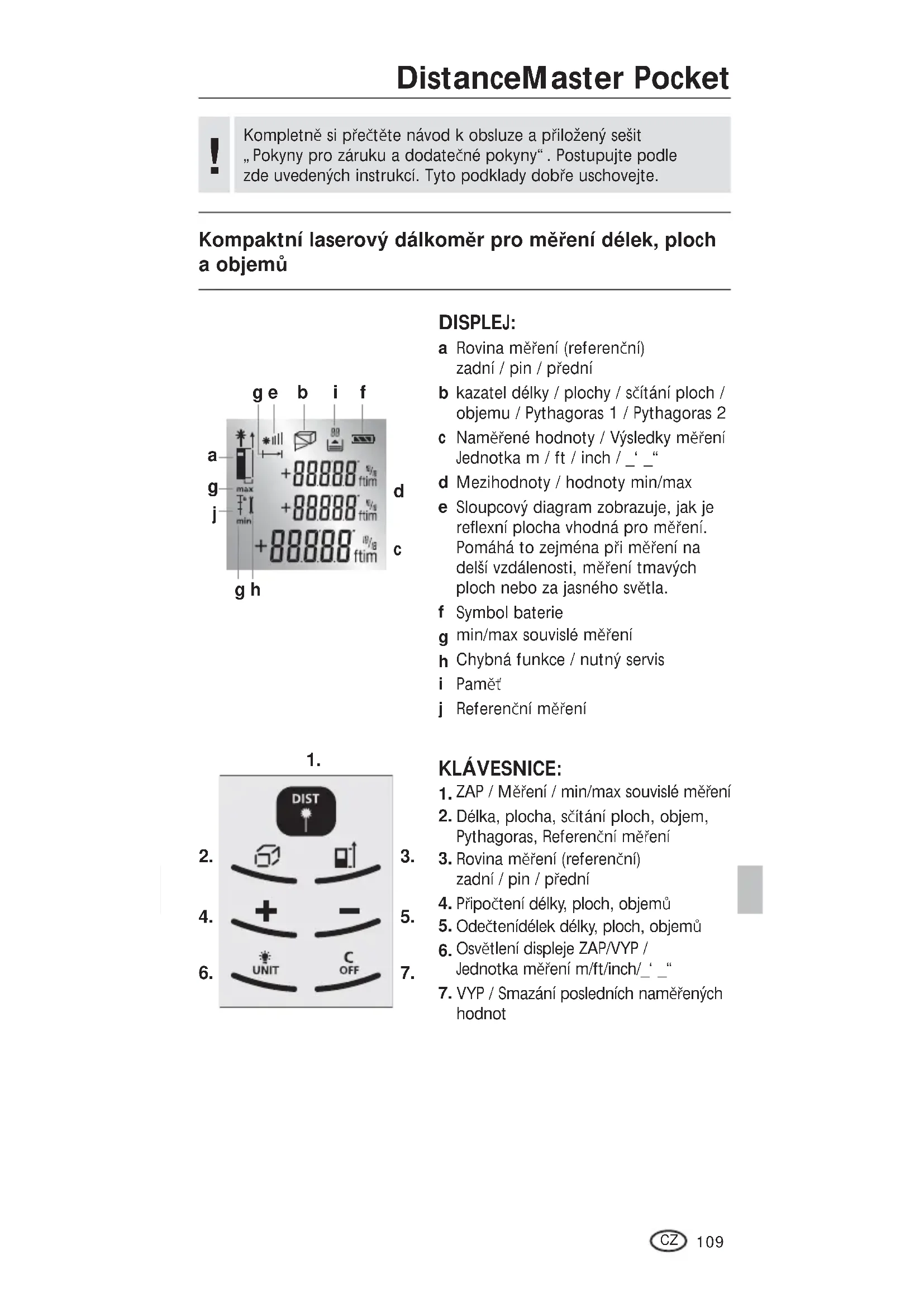

NÁVOD K OBSLUZE DistanceMaster Pocket Laserliner

Kompletně si přečtěte návod k obsluze a přiložený sešit „Pokyny pro záruku a dodatečné pokyny“. Postupujte podle zde uvedených instrukcí. Tyto podklady dobře uschovejte.

Kompaktní laserový dálkoměr pro měření délek, ploch a objemů

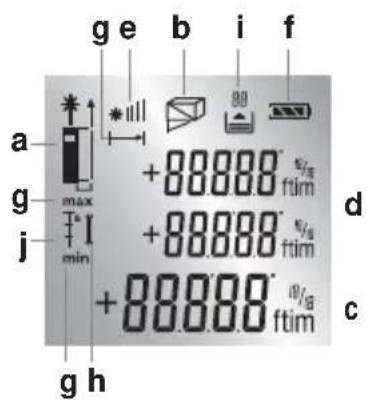

DISPLEJ:

a Rovina měření (referenční) zadní / pin / přední
b kazatel délky / plochy / sčítání ploch / objemu / Pythagoras 1 / Pythagoras 2
c Naměřené hodnoty / Výsledky měření Jednotka m / ft / inch / _' _"
d Mezihodnoty / hodnoty min/max
e Sloupcový diagram zobrazuje, jak je reflexní plocha vhodná pro měření. Pomáhá to zejména při měření na delší vzdálenosti, měření tmavých ploch nebo za jasného světla.
f Symbol baterie
g min/max souvislé měření
h Chybná funkce / nutný servis
i Pamět
j Referenční měření

2.

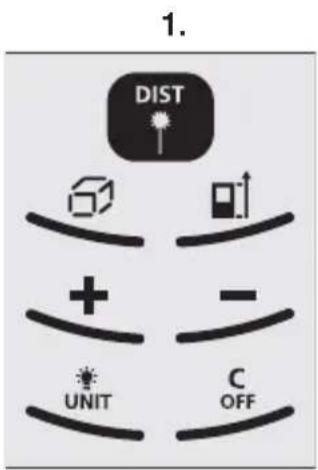

1. ZAP / Měření / min/max souvislé měření
2. Délka, plocha, sčítání ploch, objem, Pythagoras, Referenční měření
3. Rovina měření (referenční) zadní / pin / přední
4. Připočtení délky, ploch, objemů
5. Odečtenídélek délky, ploch, objemů
6. Osvětlení displeje ZAP/VYP / Jednotka měření m/ft/inch/_“
7. VYP / Smazání posledních naměřených hodnot

Laserové záření! Nedívejte se do paprsku! Laser třídy 2 < 1 mW · 650 nm EN 60825-1:2007-10

Nedívejte se přímo do paprsku! Laser se nesmí dostat do rukou dětem! Nesměrujte zařízení zbytečně na osoby.

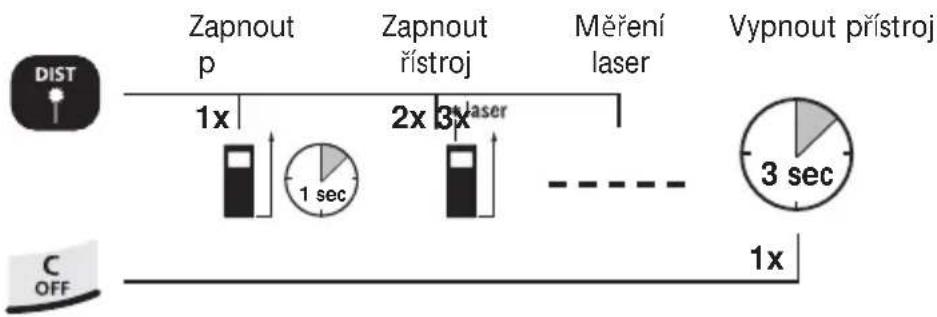

Zapnutí, měření a vypnutí:

Přepínání jednotek měření: m / ft / inch / __“

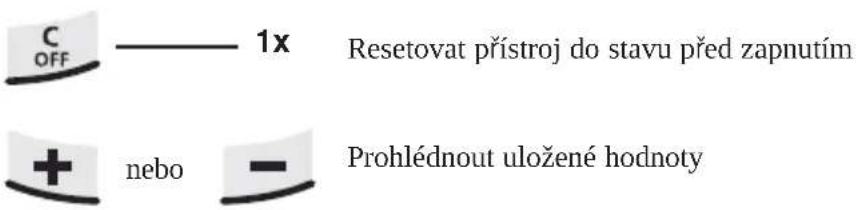

Smazání poslední naměřené hodnoty:

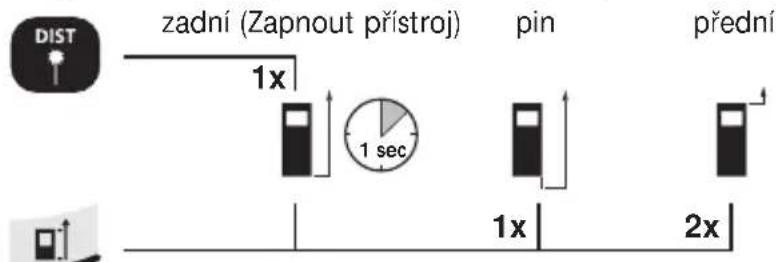

Přepínání roviny měření (reference):

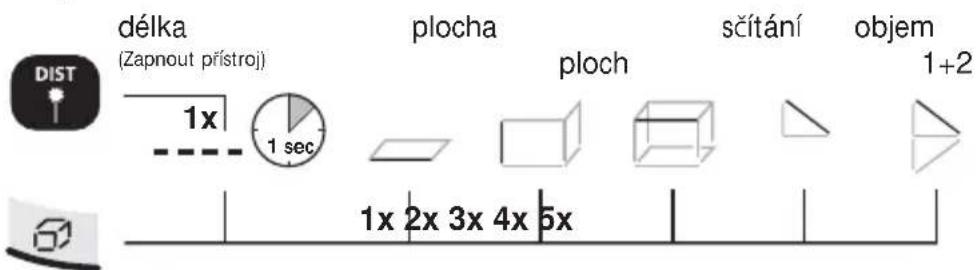

Přepínání měřicích funkcí:

DistanceMaster Pocket

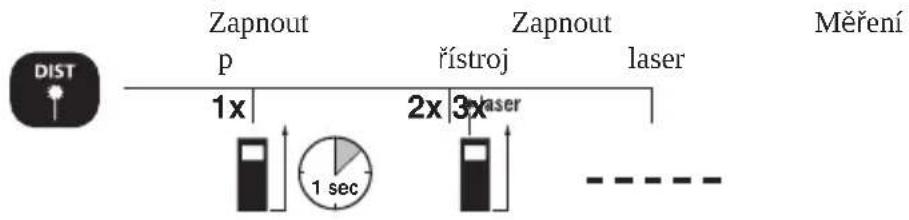

Měření délky:

Funkce paměti:

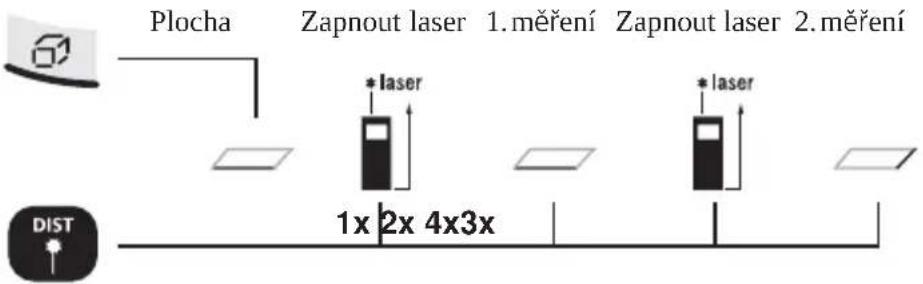

Měření plochy:

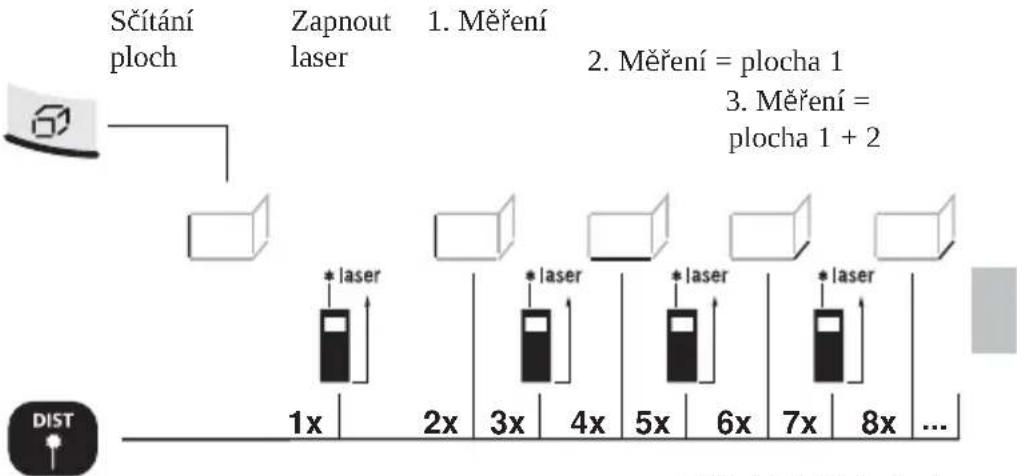

Sčítání ploch:

    N["Zapnout laser"] --> O["1. Měření"]
    O --> P["2. Měření = plocha 1"]
    O --> Q["3. Měření = plocha 1 + 2"]

Přičítání dalších ploch: laser zap / ... měření = plocha 1 + plocha 2 + plocha 3 + ...

Zde se přičítají souvislé stěnové plochy. Při sčítání ploch se od 3. měření musí měřit již jen délka. Za rozměr výšky se použijte vždy hodnota z 1. měření.

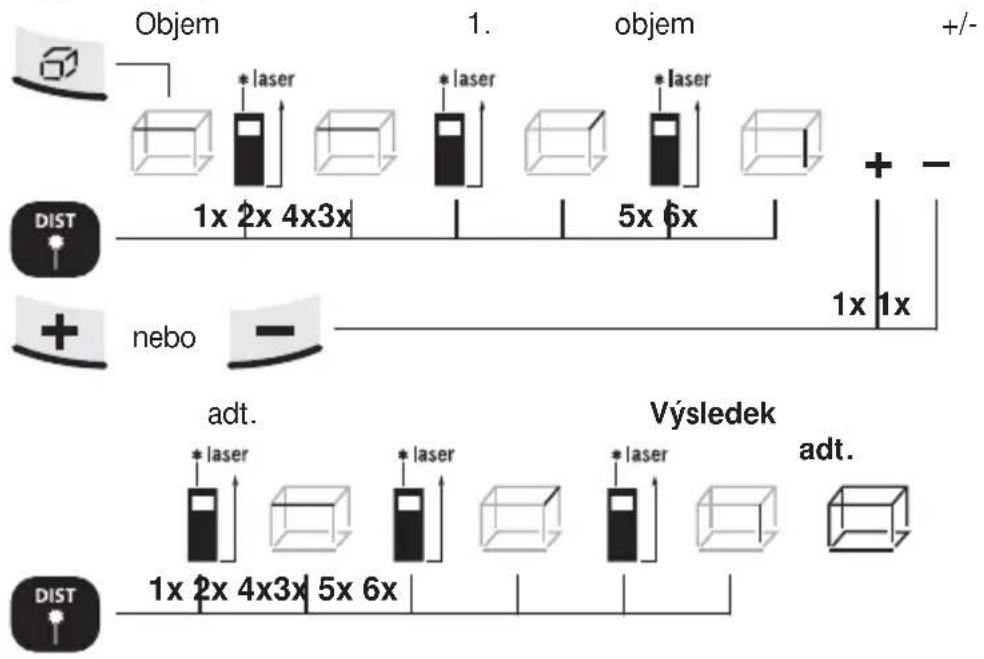

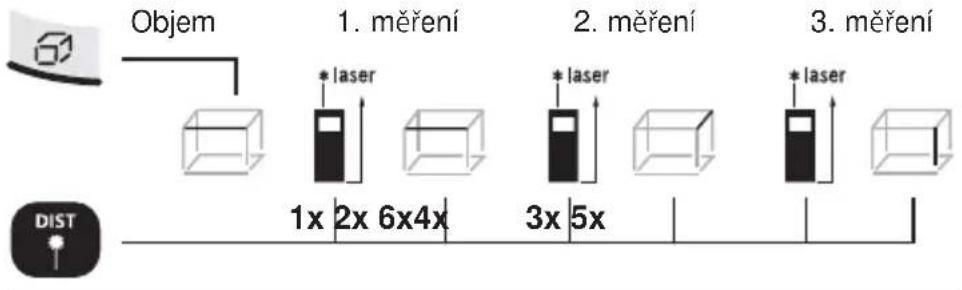

Měření objemu:

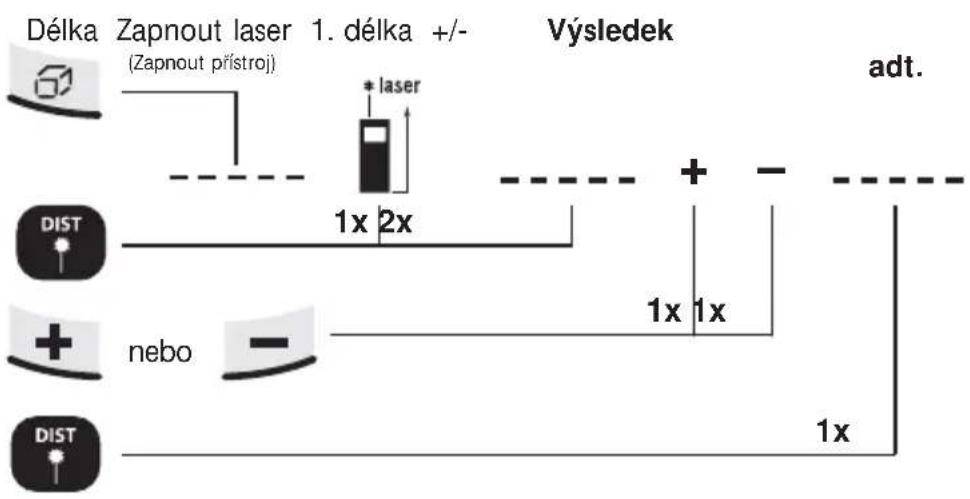

Přičítání a odečítání délek:


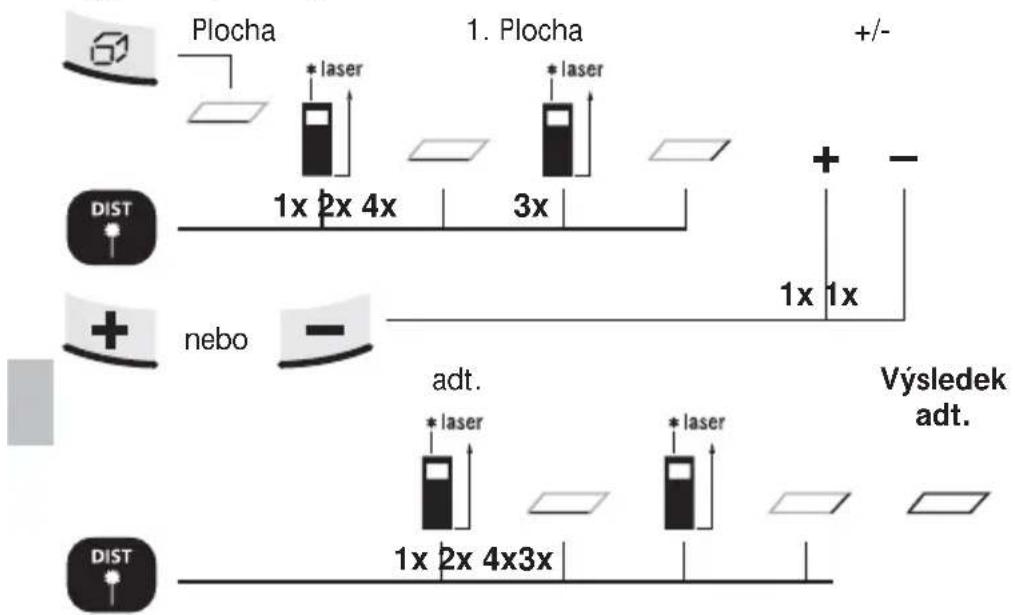

Výpočet plochy:

DistanceMaster Pocket

Výpočet objemu:

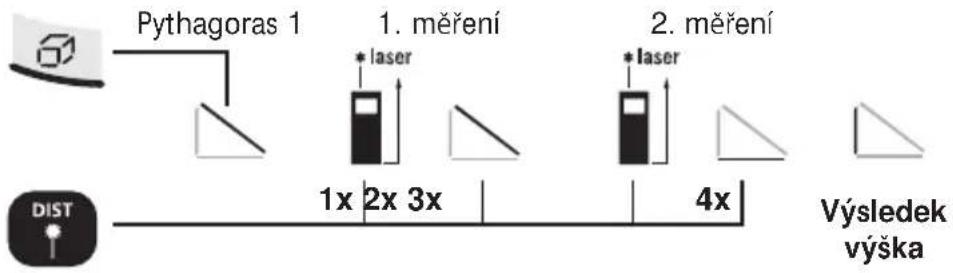

Funkce Pythagoras 1:


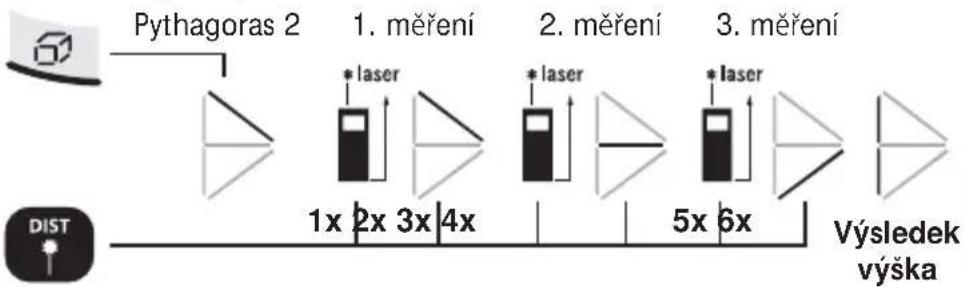

Funkce Pythagoras 2:

1. měření se provede s automatickou funkcí min/max.

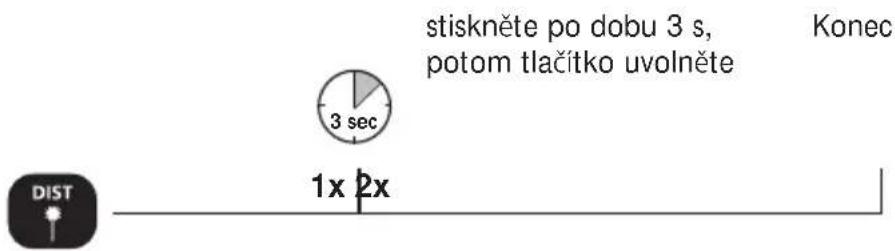

min/max souvislé měření:

LC displej zobrazí největší hodnotu (max), nejmenší hodnotu (min) a aktuální hodnotu.

Referenční měření:

Referenční délka

Nastavení referenční délky

1a. Volba desetinného 1b. Nastavení 2. Určení referenční

místa

čísla

hodnoty

1x

1. Pohybujte laserem tam a zpět.

2. Rychlé pípání: Hodnota měření je v rozmezí referenční hodnoty ± 1 mm.

Pomalé pípání: Referenční hodnota ještě nedosažena.

Důležitá upozornění

- Laser zobrazí měřený bod, po který je měření prováděno. Do laserového paprsku nesmí zasahovat žádné předměty.

- Přístroj při měření kompenzuje rozdílné pokojové teploty. Berte proto ohled na to, že při změně místa je při velkých teplotních rozdílech potřebná krátká doba pro přizpůsobení.

- Ve volném prostranství lze přístroj použít jen omezeně a nelze ho použít, když silně svítí slunce.

- Při měření na volném prostranství může déšť, mlha, sníh ovlivnit resp. zkreslit výsledky měření.

- V nepříznivých podmínkách (jako jsou např. povrchy špatně odrážející světlo) může být max. odchylka větší než 3 mm.

- Koberce, čalounění nebo závěsy neodrážejí laser optimálně. Použijte hladké povrchy.

- Při měření skrz sklo (okenní tabulky) může dojít ke zkreslení výsledků měření

- Funkce úsporného režimu přístroj automaticky vypíná.

- Čištění měkkým hadříkem. Do krytu přístroje nesmí proniknout voda.

Technické parametry (Technické změny vyhrazeny)

Rozsah měření (v interiéru) 0,05	m - 40 m
Přesnost (typicky)* ± 2 mm / 10	m
Třída laseru 2 < 1 mW
Vlnová délka laserového paprsku	650 nm
Napájení 2 x AAA 1,5 V
Rozměry (š x v x hl) 48 x 112 x 24	mm
Hmotnost (včetně baterie) 106 g
Automatické vypnutí 28 sek laser	/ 3 min přístroj
Pracovní teplota -10°C – 40°C
Teplota při skladování -20°C – 70°C
Číslo výrobku 080.945A

* do vzdálenosti měření 10 m při dobře odrážejícím cílovém povrchu a při pokojové teplotě. Při větších vzálenostech a nepříznivých podmínkách měření, jako např. při silném slunečním záření nebo slabě odrážejících cílových površích, se odchylka měření může zvýšit o ± 0,2 mm/m.

Kód poruchy:

Err152: Příliš vysoká teplota: > 40°C

Err154: Příliš nízká teplota: < 0°C

Err155: Přijatý signál příliš slabý

Err156: Přijatý signál příliš silný

Err157: Chybné měření nebo příliš světlé pozadí

Err160: Příliš rychlý pohyb měřicího přístroje

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na: www.laserliner.com/info
