Produkttype	Kompakt laserafstandsmåler
Mærke	Laserliner
Model	DistanceMaster Pocket
Mål (L x H x D)	48 x 112 x 24 mm
Vægt (med batterier)	106 g
Strømforsyning	2 AAA-batterier 1,5 V
Måleområde (indendørs)	0,05 m - 40 m
Typisk nøjagtighed	± 2 mm / 10 m
Laserklasse	2 (< 1 mW, 650 nm)
Målefunktioner	Længde, areal, volumen, Pythagoras 1 og 2, addition/subtraktion, kontinuerlig måling min/maks, referencemåling
Måleenheder	m, ft, inch, fod/tomme
Hukommelse	Ja (seneste værdier)
Skærmbelysning	Ja, kan aktiveres/deaktiveres
Automatisk slukning	Laser : 28 s, Apparat : 3 min
Arbejdstemperatur	-10 °C til 40 °C
Opbevaringstemperatur	-20 °C til 70 °C
Vedligeholdelse og rengøring	Rengør med en blød klud; undgå fugt i kabinettet
Sikkerhed	Laser klasse 2, kig ikke ind i strålen, hold utilgængeligt for børn
Reservedele og reparationsmuligheder	Standard AAA-batterier; for andre dele, kontakt Laserliners kundeservice
Generelle oplysninger	Overholder EU, WEEE-genanvendelse, fuld vejledning tilgængelig på laserliner.com/info

Ofte stillede spørgsmål - DistanceMaster Pocket Laserliner

Hvordan tænder jeg og måler en afstand med DistanceMaster Pocket?

Tryk på tænd/måle-knappen for at tænde laseren. Sigte mod målet og tryk igen for at udføre målingen. Resultatet vises straks. Enheden slukker automatisk efter 3 minutters inaktivitet.

Hvad er nøjagtigheden af denne afstandsmåler?

Den typiske nøjagtighed er ± 2 mm for 10 m under gunstige forhold (klar overflade, stuetemperatur). Under dårlige forhold (stærkt sollys, mørke overflader) kan afvigelsen være op til ± 0,2 mm/m.

Hvordan ændrer jeg måleenheden (m, ft, inch)?

Under drift, tryk på belysnings-/enhedsknappen for at skifte mellem m, ft, inch og fod/tomme. Den valgte enhed vises på skærmen.

Hvordan måler jeg et areal eller volumen?

For areal: Tryk flere gange på funktionsknappen indtil areal-symbolet vises, mål derefter længde og bredde. For volumen: Vælg volumen-tilstand og mål de tre dimensioner.

Hvad gør jeg ved fejl 'Err101' eller 'Err104'?

Err101 angiver, at batterierne er svage: Udskift med to nye AAA-batterier. Err104 er en beregningsfejl: Sluk og tænd enheden igen. Hvis problemet fortsætter, se vejledningen.

Kan jeg bruge denne enhed udendørs?

Ja, men brugen er begrænset. Stærkt sollys, regn, tåge eller sne kan reducere rækkevidden eller give forkerte målinger. Til udendørs brug, sikt mod en reflekterende overflade.

Hvordan rengør jeg afstandsmåleren?

Rengør den med en blød, tør klud. Lad ikke vand trænge ind i kabinettet. Brug ikke slibende midler eller opløsningsmidler.

Hvad er den maksimale målerækkevidde?

Indendørs rækkevidde er 0,05 m til 40 m. Udendørs afhænger den effektive rækkevidde af lysforhold og målets reflektivitet.

Hvordan bruger jeg kontinuerlig måling min/maks?

Hold måleknappen nede i 3 sekunder, indtil laseren blinker. Flyt enheden; skærmen viser i realtid minimumsværdien (min), maksimumsværdien (maks) og den aktuelle værdi. Tryk én gang for at stoppe.

Hvad betyder fejlsymbolet (h) på skærmen?

Dette symbol angiver en funktionsfejl eller behov for vedligeholdelse. Kontroller batterier, temperatur (overskrid ikke 40°C eller -10°C), og renheden af laservinduet. Se vejledningen, hvis problemet fortsætter.

BRUGSANVISNING DistanceMaster Pocket Laserliner

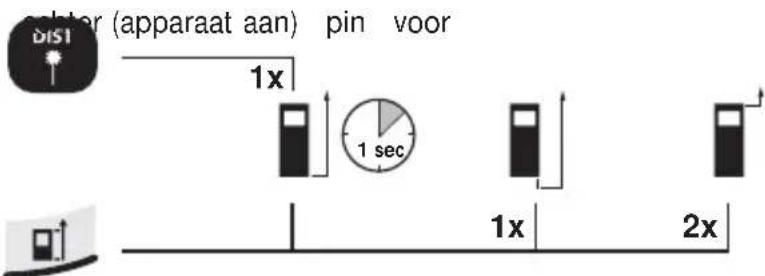

Skift af måleplan (reference):

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.

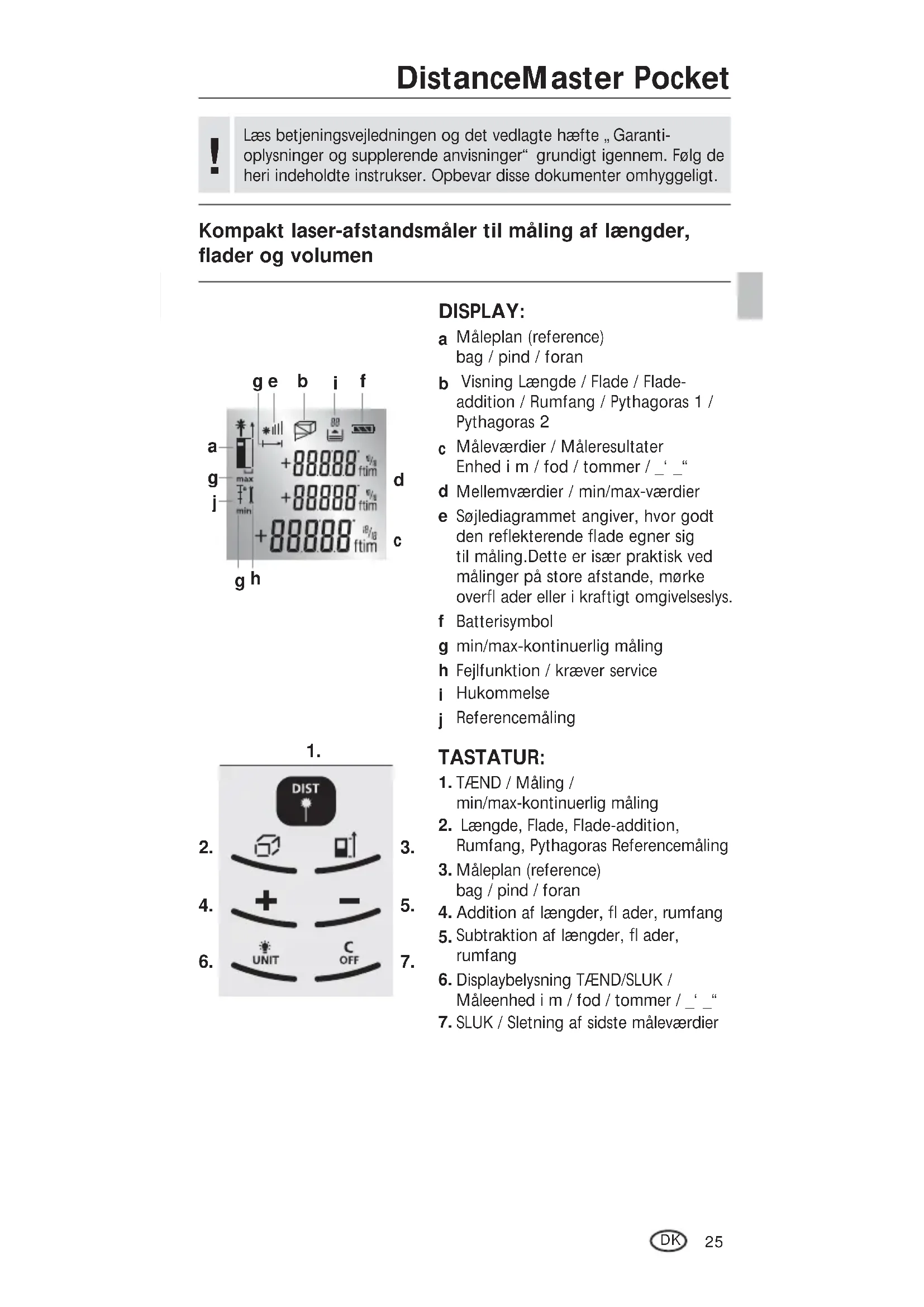

Kompakt laser-afstandsmåler til måling af længder, flader og volumen

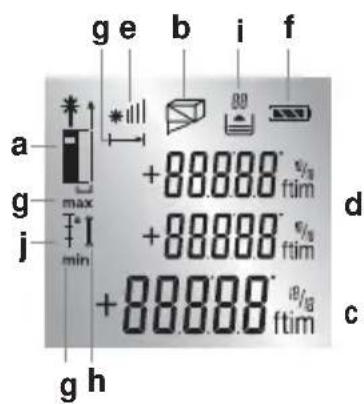

DISPLAY:

a Måleplan (reference) bag / pind / foran
b Visning Længde / Flade / Flade-addition / Rumfang / Pythagoras 1 / Pythagoras 2
c Måleværdier / Måleresultater Enhed i m / fod / tommer / _‘_“
d Mellemværdier / min/max-værdier
e Søjlediagrammet angiver, hvor godt den reflekterende flade egner sig til måling. Dette er især praktisk ved målinger på store afstande, mørke overfl ader eller i kraftigt omgivelseslys.

f Batterisymbol
g min/max-kontinuerlig måling
h Fejlfunktion / kræver service
i Hukommelse
j Referencemåling

2.

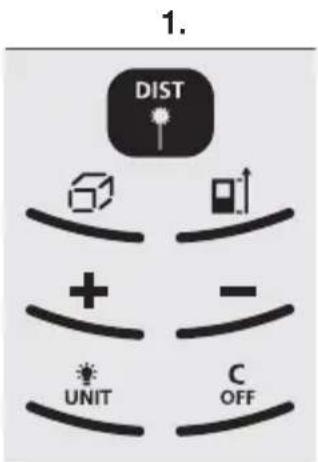

1. TÆND / Måling / min/max-kontinuerlig måling
2. Længde, Flade, Flade-addition, Rumfang, Pythagoras Referencemåling
3. Måleplan (reference) bag / pind / foran
4. Addition af længder, fl ader, rumfang
5. Subtraktion af længder, fl ader, rumfang
6. Displaybelysning TÆND/SLUK / Måleenhed i m / fod / tommer / _‘“
7. SLUK / Sletning af sidste måleværdier

Laserstråling! Se ikke ind i strålen!

Laser klasse 2

< 1 mW · 650 nm

EN 60825-1:2007-10

Se aldrig direkte ind i strålen! Overlad ikke laseren til børn! Sigt aldrig med laserstrålen mod personer eller dyr.

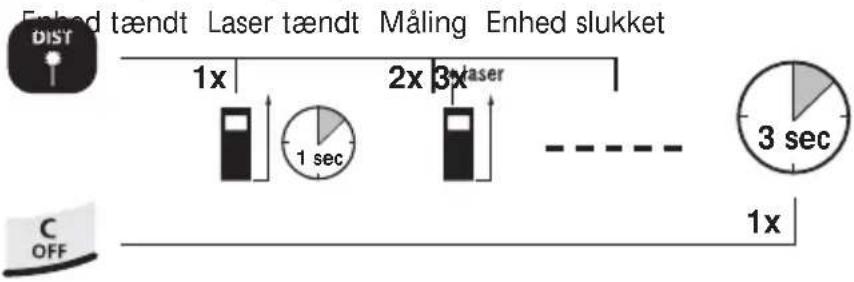

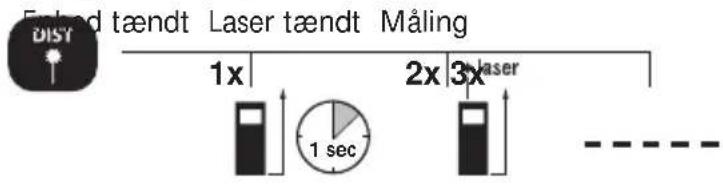

Tænding, måling og slukning:
Skift af måleenhed:

m / fod / tommer / _ "

Sletning af den sidste måleværdi:

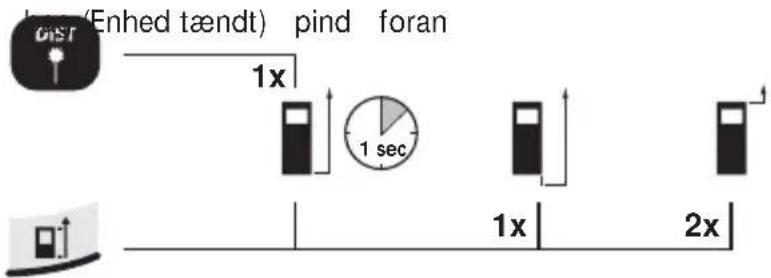

Skift af måleplan (reference):


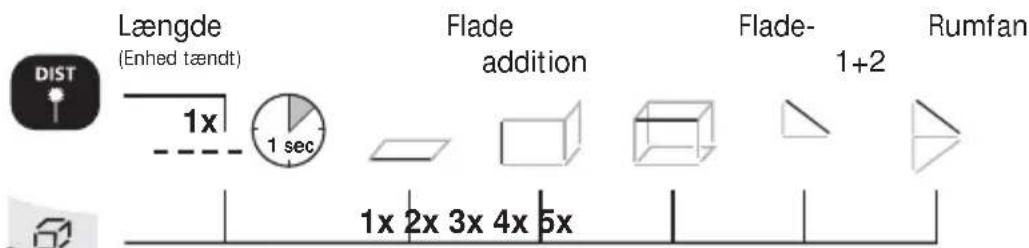

Skift af målefunktion:

DistanceMaster Pocket

Længdemåling:

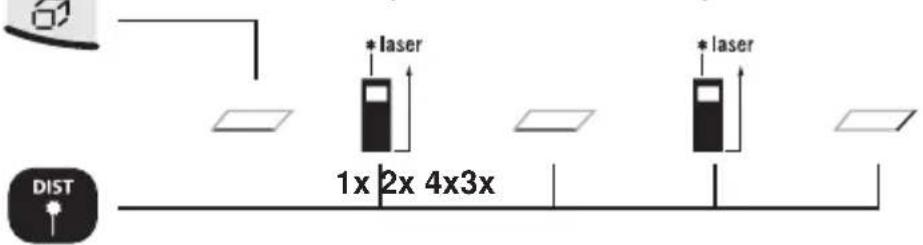

Flademåling:

Flade Laser tændt 1. måling Laser tændt 2. måling

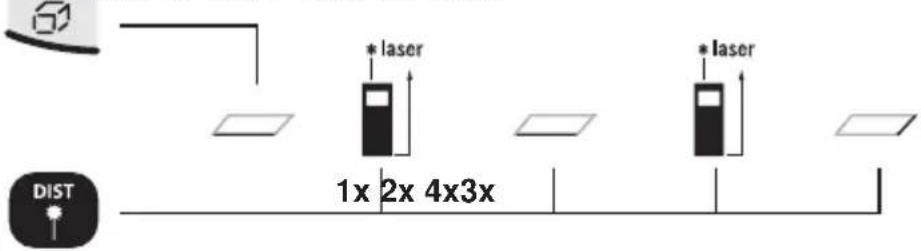

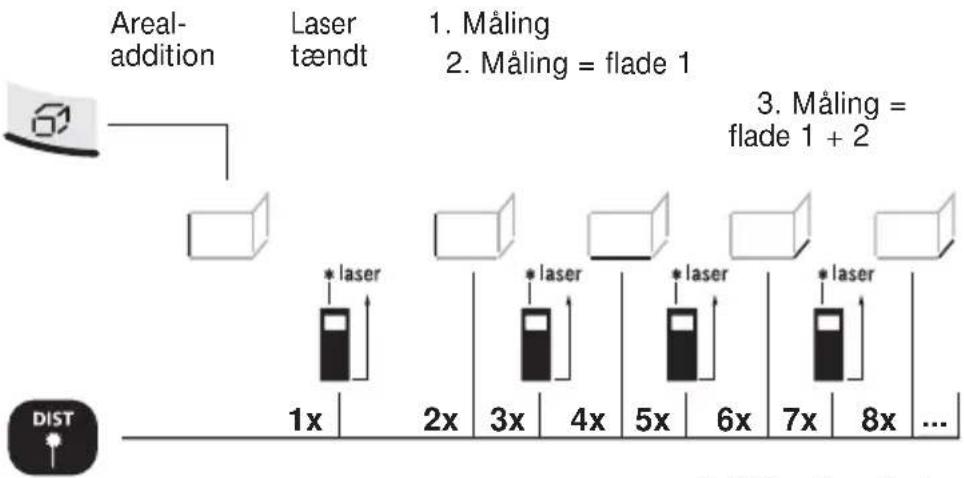

Flade-addition:

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#cfc,stroke:#333
    style J fill:#fcc,stroke:#333
    style K fill:#cfc,stroke:#333
    style L fill:#fcc,stroke:#333
    style M fill:#cfc,stroke:#333

Addition flere flader: Laser til / ... måling = flade 1 + flade 2 + flade 3 + ...

Her adderes sammenhængende vægflader. Ved addition af flader skal kun længdemålet registreres fra og med den 3. måling. Som højdemål anvendes altid værdien fra 1. måling.

Rumfangsmåling:

Rumfang 1. måling 2. måling 3. måling

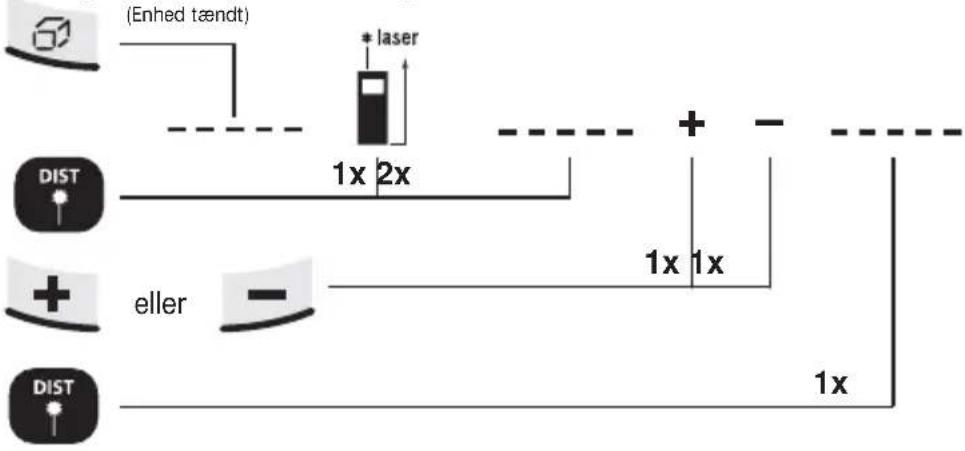

Addition og subtraktion af længder:

Længde Laser tændt 1. længde +/- Resultat


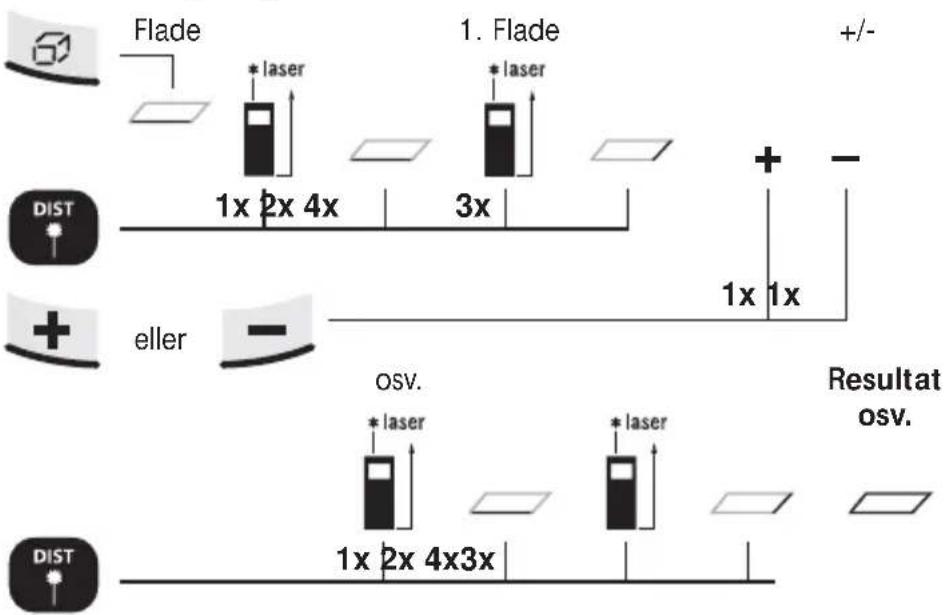

Flade-beregning:

DistanceMaster Pocket

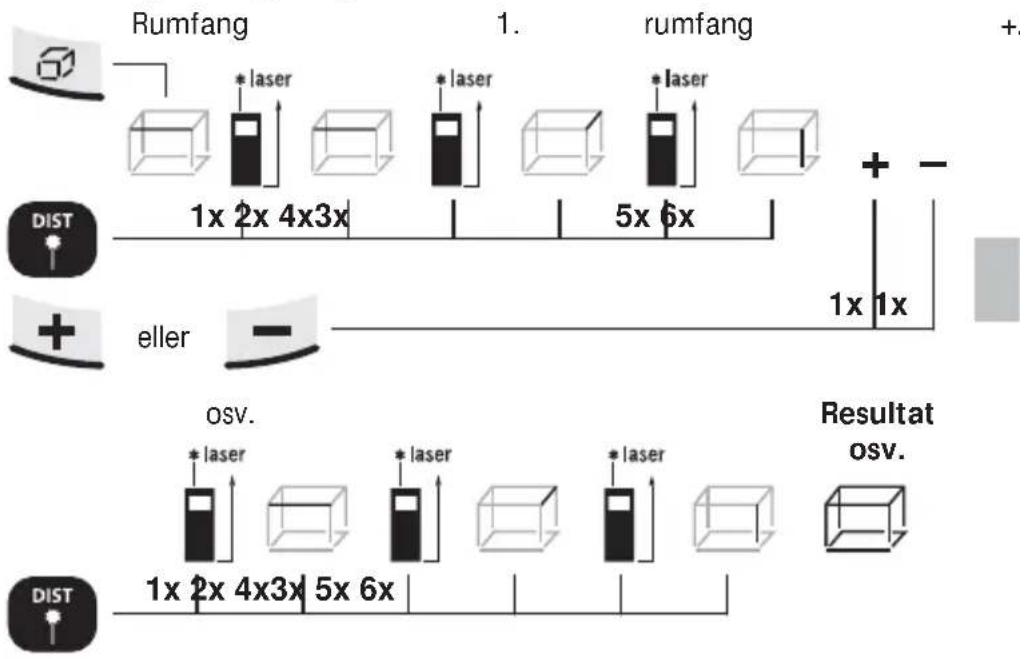

Rumfangsberegning:

Den 2. måling sker med automatisk min/max-funktion.

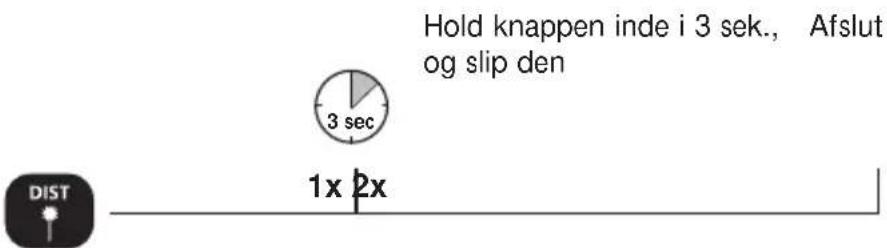

min/max-kontinuerlig måling:

På LC-displayet vises den største værdi (max), den mindste værdi (min) og den aktuelle værdi.

Referencemåling:

Referencelængde

Indstil referencelængde

1a. Valg af tier-plads 1b. Indstilling 2. Fastlæg

af tal referenceværdi

1x

1. Laseren må kun bevæges frem og tilbage.

2. Hurtig bippen: Måleværdi ligger inden for referenceværdien på ±1 mm.

Langsom bippen: Referenceværdi endnu ikke nået.

Vigtigt

• Laseren angiver det målepunkt, hvortil der måles. Der må ikke komme genstande i vejen for laserstrålen.
• Enheden kompenserer for forskellige rumtemperaturer under målingen. Man skal derfor være opmærksom på, at der er en kort tilpasningstid, når der skiftes mellem steder med store temperaturforskelle.
• Enheden kan kun bruges i begrænset omfang udendørs og slet ikke i kraftigt sollys.
• Ved måling i det fri kan regn, tåge og sne påvirke og/eller forfalske måleresultaterne.
• Under ugunstige forhold som fx dårligt reflekterende overflader kan den maksimale afvigelse være større end 3 mm.
• Tæpper, puder eller gardiner reflekterer ikke laseren optimalt. Sørg for at bruge glatte overflader.
• Ved måling gennem glas (ruder) risikerer man, at måleresultatet bliver forfalsket.
• En energisparefunktion slukker automatisk for enheden.
• Rengøres med en blød klud. Der må ikke trænge vand ind i huset.

Tekniske data (Ret til ændringer forbeholdt)

Måleområde indendørs 0,05 m -	40 m
Nøjagtighed (typisk)* ± 2 mm / 10 m
Laserklasse 2 < 1 mW
Laserbølgelængde 650 nm
Strømforsyning 2 x AAA 1,5 Volt-batterier
Mål (B x H x D) 48 x 112 x 24 mm
Vægt (inkl. batterier) 106 g
Automatisk slukning 28 sek. laser / 3 min. apparat
Arbejdstemperatur -10°C – 40°C
Lagertemperatur -20°C – 70°C
Best.nr. 080.945A

* op til 10 m måleafstand ved godt reflekterende måloverflade og rumtemperatur. Ved større afstande og mindre gode måleforhold som fx kraftigt sollys eller svagt reflekterende måloverflader kan måleafvigelsen stige med ± 0,2 mm/m.

Fejlkode:

Err101: Udskift batterier

Err152: Temperatur er for høj: > 40°C

Err154: Temperatur er for lav: < 0°C

Err155: Modtaget signal for svagt

Err160: Enheden bevæges for hurtigt

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

www.laserliner.com/info

Yta Laser På Mät 1 Laser På Mät 2

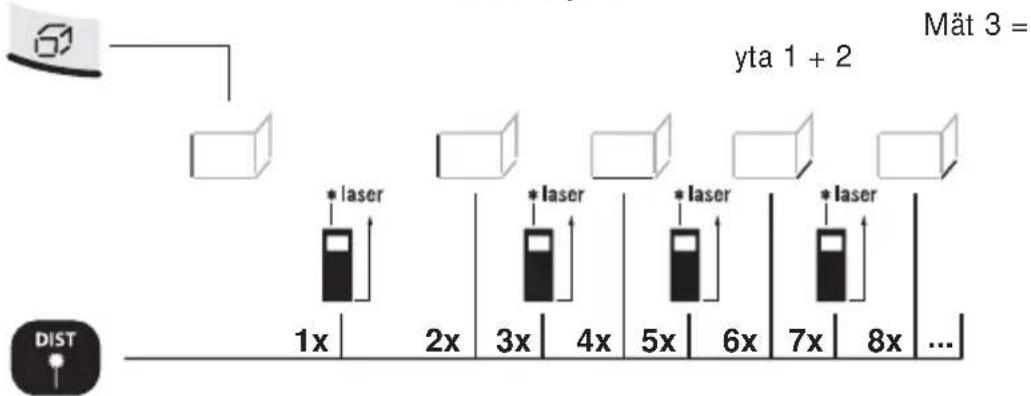

Ytaddition:
