Produkttype	Kompakt lasermåler
Merke	Laserliner
Modell	DistanceMaster Pocket
Dimensjoner (L x H x D)	48 x 112 x 24 mm
Vekt (med batterier)	106 g
Strømforsyning	2 AAA-batterier 1,5 V
Måleområde (innendørs)	0,05 m - 40 m
Typisk nøyaktighet	± 2 mm / 10 m
Laserklasse	2 (< 1 mW, 650 nm)
Målefunksjoner	Lengde, areal, volum, Pythagoras 1 og 2, addisjon/subtraksjon, kontinuerlig måling min/maks, referansemåling
Måleenheter	m, ft, tomme, fot/tommer
Minne	Ja (siste verdier)
Skjermbelysning	Ja, kan aktiveres/deaktiveres
Automatisk avstenging	Laser: 28 s, Enhet: 3 min
Arbeidstemperatur	-10 °C til 40 °C
Lagringstemperatur	-20 °C til 70 °C
Vedlikehold og rengjøring	Rengjør med en myk klut; unngå fuktighet i huset
Sikkerhet	Laser klasse 2, ikke se inn i strålen, holdes utilgjengelig for barn
Reservedeler og reparerbarhet	Standard AAA-batterier; for andre deler, kontakt Laserliner kundeservice
Generell informasjon	Samsvarer med EU, WEEE-resirkulering, fullstendig bruksanvisning tilgjengelig på laserliner.com/info

Ofte stilte spørsmål - DistanceMaster Pocket Laserliner

Hvordan slår jeg på og måler en avstand med DistanceMaster Pocket?

Trykk på av/på/måle-knappen for å slå på laseren. Sikt på målet og trykk igjen for å utføre målingen. Resultatet vises umiddelbart. Enheten slår seg automatisk av etter 3 minutters inaktivitet.

Hva er nøyaktigheten til denne avstandsmåleren?

Den typiske nøyaktigheten er ± 2 mm per 10 m under gunstige forhold (lys overflate, romtemperatur). Under dårlige forhold (sterkt sollys, mørke overflater) kan avviket være opptil ± 0,2 mm/m.

Hvordan endrer jeg måleenhet (m, ft, tomme)?

I drift, trykk på belysning/enhet-knappen for å veksle mellom m, ft, tomme og fot/tommer. Den valgte enheten vises på skjermen.

Hvordan måler jeg et areal eller et volum?

For areal: trykk flere ganger på funksjonsknappen til du ser arealsymbolet, mål deretter lengden og bredden. For volum: velg volummode og mål de tre dimensjonene.

Hva gjør jeg ved feilmelding 'Err101' eller 'Err104'?

Err101 indikerer at batteriene er svake: bytt dem med to nye AAA-batterier. Err104 er en regnefeil: slå av og på enheten. Hvis problemet vedvarer, se bruksanvisningen.

Kan jeg bruke denne enheten utendørs?

Ja, men bruken er begrenset. Sterkt sollys, regn, tåke eller snø kan redusere rekkevidden eller gi feilaktige målinger. For utendørs bruk, sikt mot en reflekterende overflate.

Hvordan rengjør jeg avstandsmåleren?

Rengjør den med en myk, tørr klut. Ikke la vann trenge inn i huset. Ikke bruk slipende midler eller løsemidler.

Hva er maksimal måleravstand?

Innendørs rekkevidde er 0,05 m til 40 m. Utendørs avhenger effektiv rekkevidde av lysforhold og målets refleksjonsevne.

Hvordan bruker jeg kontinuerlig min/maks-måling?

Hold måleknappen inne i 3 sekunder til laseren blinker. Flytt enheten; skjermen viser i sanntid minimumsverdi (min), maksimumsverdi (maks) og gjeldende verdi. Trykk én gang for å stoppe.

Hva betyr feilsymbolet (h) på skjermen?

Dette symbolet indikerer en funksjonsfeil eller at vedlikehold er nødvendig. Kontroller batteriene, temperaturen (ikke over 40°C eller under -10°C), og rensligheten av laservinduet. Se bruksanvisningen hvis problemet vedvarer.

BRUKSANVISNING DistanceMaster Pocket Laserliner

EU-bestemmelser og bortskaffelse

Omkoppling av mätenhet: m / fot / tum / _ "

Omkoppling av måttplan (referens):

Addition av fler ytor:

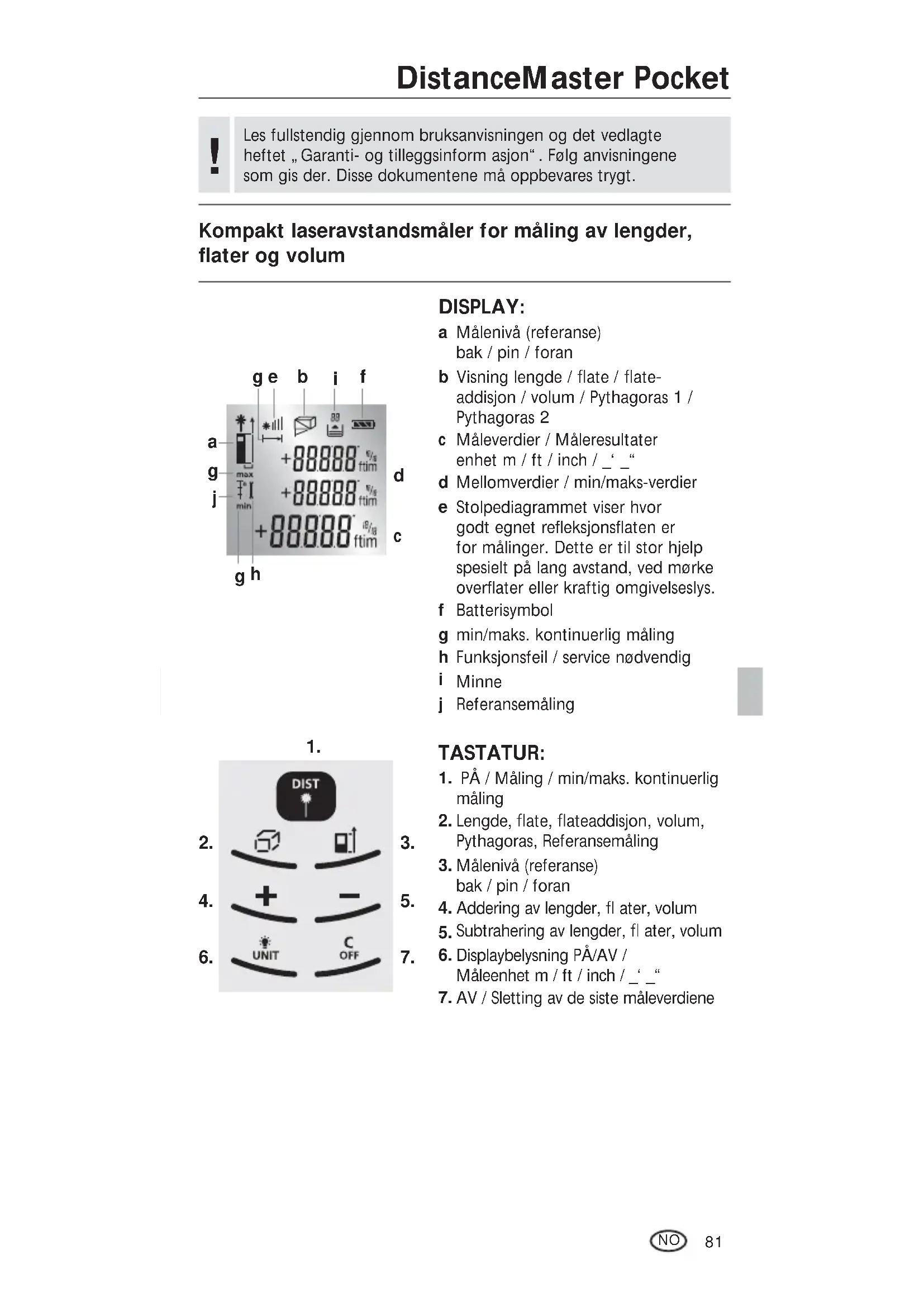

Les fullstendig gjennom bruksanvisningen og det vedlagte heftet „Garanti- og tilleggsinform asjon“. Følg anvisningene som gis der. Disse dokumentene må oppbevares trygt.

Kompakt laseravstandsmåler for måling av lengder, flater og volum

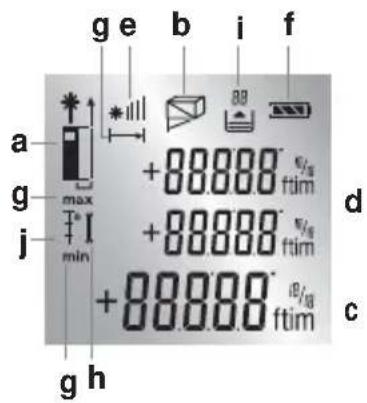

DISPLAY:

a Målenivå (referanse) bak / pin / foran
b Visning lengde / flate / flate-addisjon / volum / Pythagoras 1 / Pythagoras 2
c Måleverdier / Måleresultater enhet m / ft / inch / _ ` "
d Mellomverdier / min/maks-verdier
e Stolpediagrammet viser hvor godt egnet refleksjonsflaten er for målinger. Dette er til stor hjelp spesielt på lang avstand, ved mørke overflater eller kraftig omgivelseslys.
f Batterisymbol
g min/maks. kontinuerlig måling
h Funksjonsfeil / service nødvendig
i Minne
j Referansemåling

2.

1. PÅ / Måling / min/maks. kontinuerlig måling
2. Lengde, flate, flateaddisjon, volum, Pythagoras, Referansemåling
3. Målenivå (referanse) bak / pin / foran
4. Addering av lengder, fl ater, volum
5. Subtrahering av lengder, fl ater, volum
6. Displaybelysning PÅ/AV / Måleenhet m / ft / inch / _ "
7. AV / Sletting av de siste måleverdiene

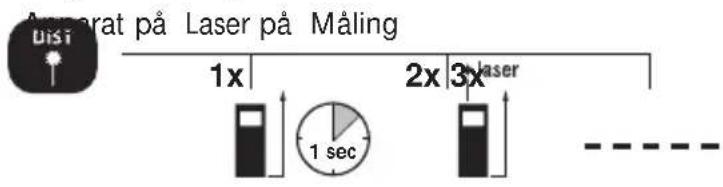

Innkopling, måling og utkopling:

rat på Laser på Måling Apparat av

Veksling av måleenhet:

m / ft / inch / _ "

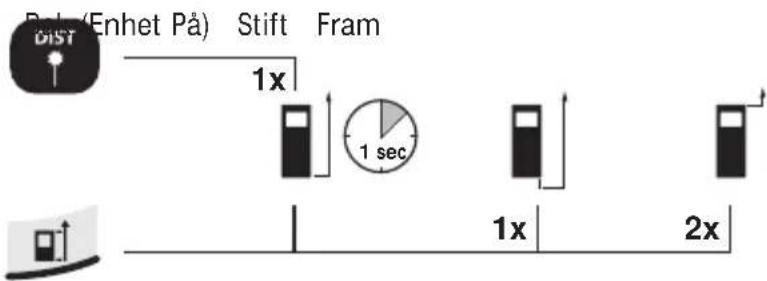

Veksling av målenivå (referanse):

(Apparat på) pin foran

1x

1x

2x

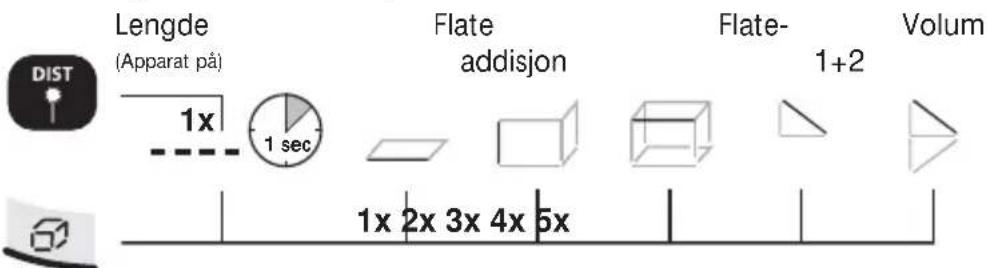

Veksling av målefunksjoner:

DistanceMaster Pocket

Lengdemåling:

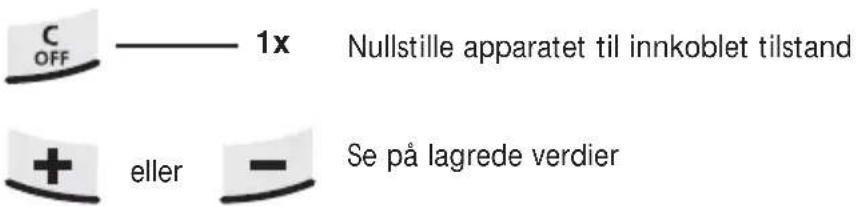

Minnefunksjon:

Flatemåling:

Flate Laser på 1. Måling Laser på 2. Måling

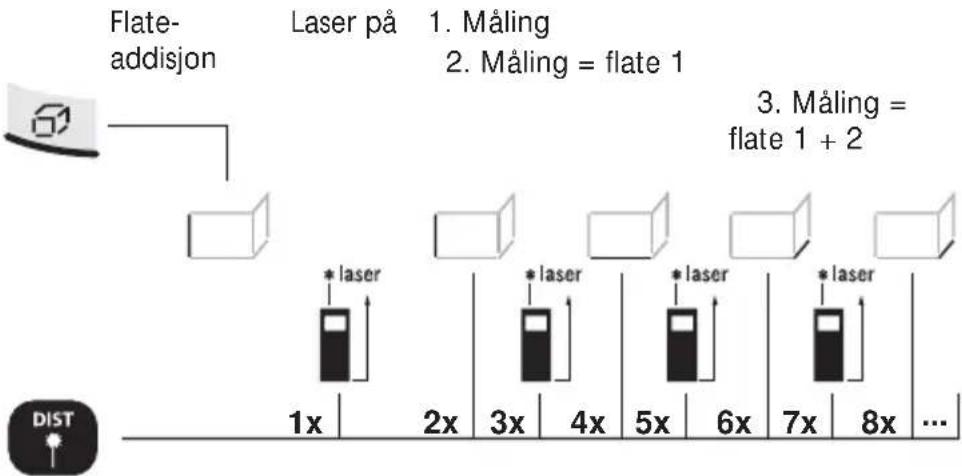

Flateaddisjon:

Addisjon av flere flater: Laser på / ... måling = flate 1 + flate 2 + flate 3 + ...

Her adderes sammenhengende veggflater. Ved addisjon av flatene, er det fra og med 3. måling kun nødvendig å registrere lengdemålet. Som høydemål benyttes alltid verdien fra 1. måling.

Volummåling:

Volum 1. Måling 2. Måling 3. Måling

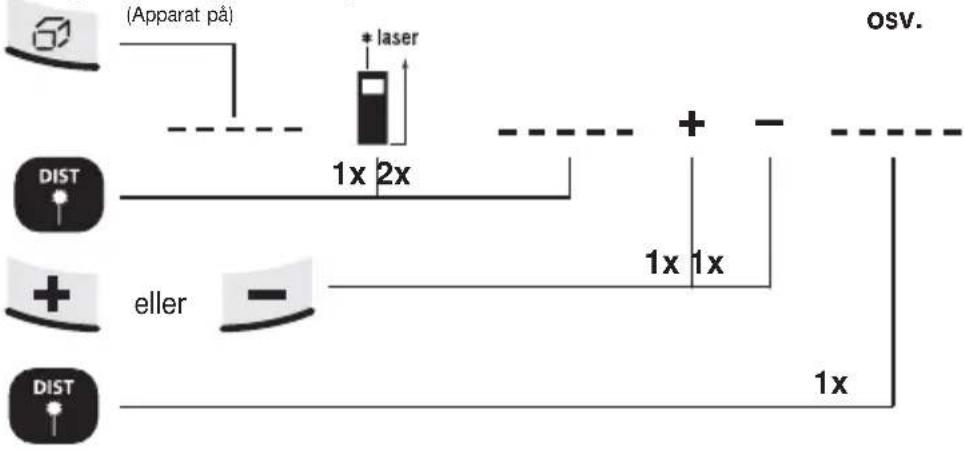

Addering og subtrahering av lengder:

Lengde Laser på 1. Lengde +/- Resultat


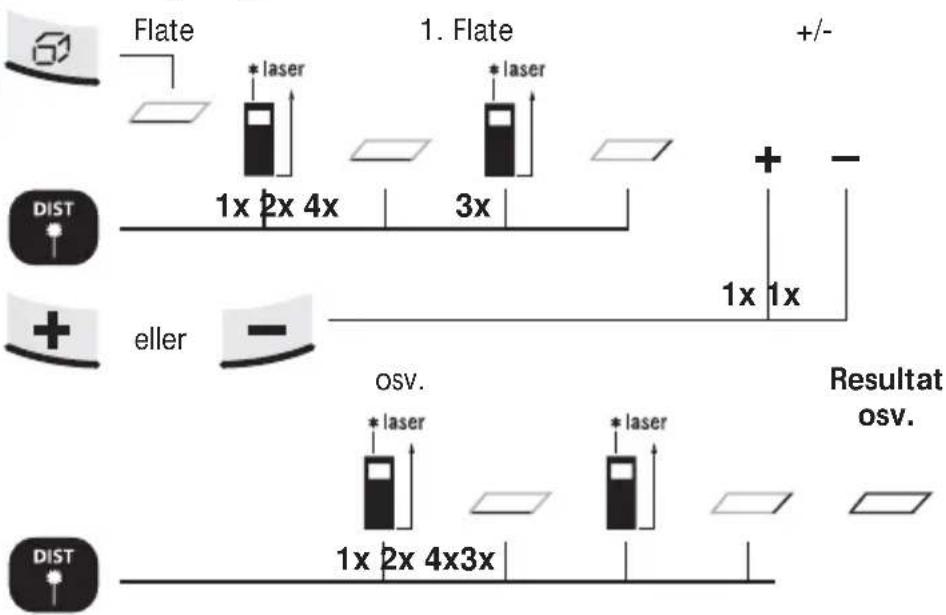

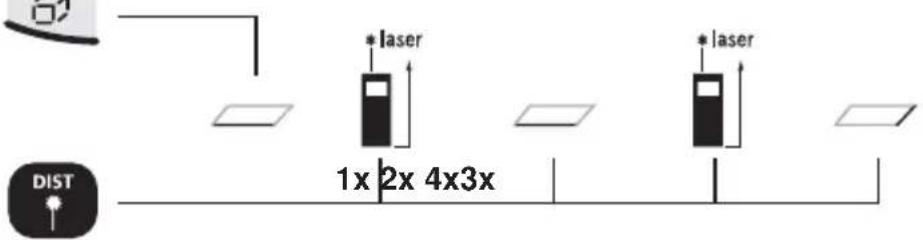

Flateberegning:

DistanceMaster Pocket

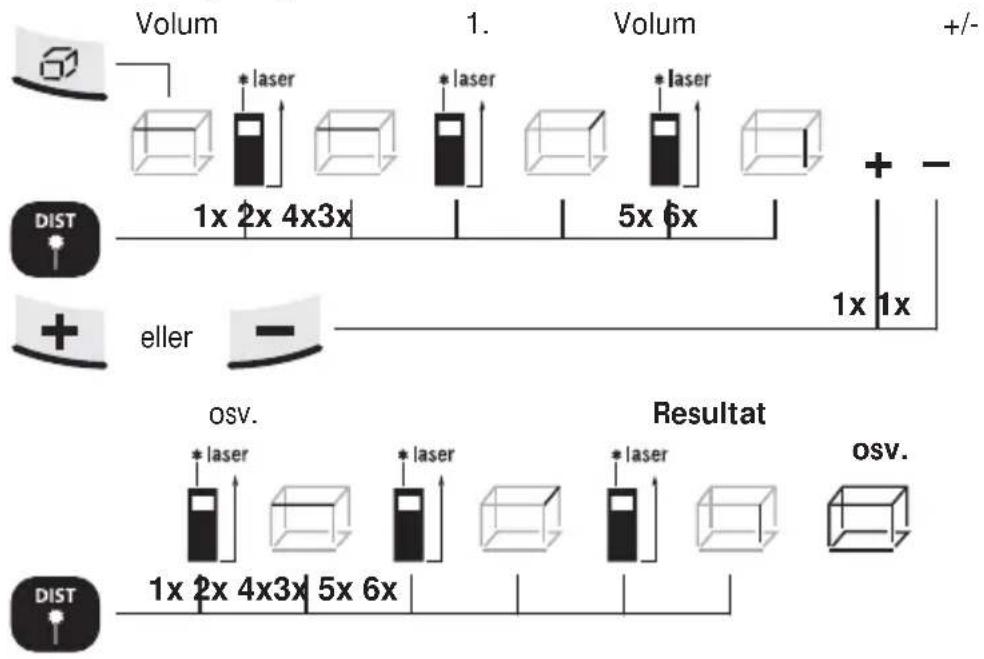

Volumberegning:


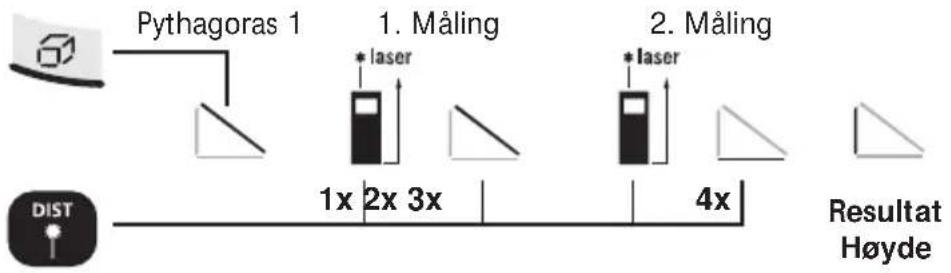

Pythagoras-funksjon 1:


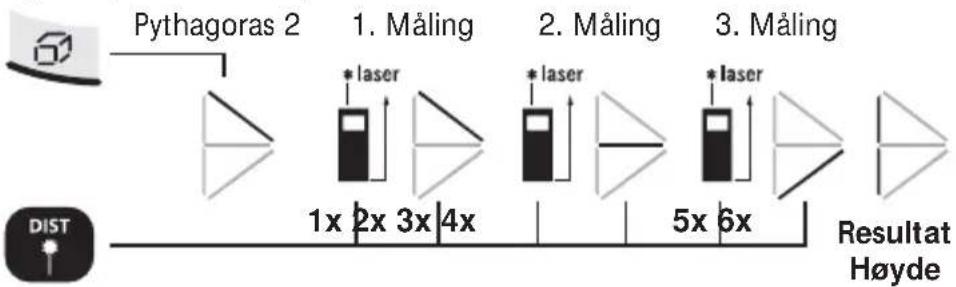

Pythagoras-funksjon 2:

Stille inn referanselengde

1a. Velge tierposisjon 1b. Stille inn 2. Definere tall referanseverdi

1x

1. Beveg nå laseren frem og tilbake.

2. Rask pipetone: Måleverdien ligger innenfor referanseverdien med ± 1 mm.

• Laseren indikerer målepunktet som det skal måles til. Det ikke rage inn gjenstander i laserstrålen.
• Instrumentet kompenserer forskjellige romtemperaturer under målingen. Sørg derfor for en kort tilpasningstid dersom instrumentet skifter til et annet sted og dette medfører store temperaturforskjeller.
• Apparatet er kun begrenset anvendbart utendørs og kan ikke anvendes ved sterk solinnstråling.
• Ved målinger utendørs kan regn, tåke og snø innvirke eller forfalske måleresultatene.
• Dersom forholdene er ugunstige, som f.eks. ved dårlig reflekterende overflater kan maks. avvik være større enn 3 mm.
• Tepper, polstringer eller gardiner reflekterer ikke laseren optimalt. Bruk glatte overflater.
• Ved målinger gjennom glass (vindusruter) kan måleresultatene bli forfalsket.
• En energisparefunksjon slår apparatet av automatisk.
• Rengjør instrumentet med en myk klut. Det må ikke trenge vann inn i instrumenthuset.

Tekniske data (Med forbehold om tekniske endringer)

Måleområde innenfor 0,05 m - 40 m
Nøyaktighet (typisk)* ± 2 mm / 10 m
Laserklass 2 < 1 mW
Laserbølgelengde 650 nm
Strømforsyning 2 x AAA 1,5 Volt batterier
Mål (B x H x D) 48 x 112 x 24 mm
Vekt (inkl. batterier) 106 g
Automatisk utkobling 28 s laser / 3 min instrument
Arbeidstemperatur -10°C – 40°C
Lagertemperatur -20°C – 70°C
Artikelnummer 080.945A

* til 10 m måleavstand ved godt reflekterende måloverflate og romtemperatur. Ved større avstander og ugunstige målebetingelser, som eksempelvis sterk solinnstråling og svakt reflekterende måloverflater kan målavviket stige ± 0,2 mm/m.

Feilkode:

Err101: Skift ut batteriene

Err104: Beregningsfeil

Err152: Temperaturen er for høyh: > 40°C

Err154: Temperaturen er for lav: < 0°C

Err157: Feil måling eller bakgrunnen er for lys

Err160: Måleinstrumentet beveges for raskt

EU-krav og kassering

Apparatet oppfyller alle nødvendige normer for fri samhandel innenfor EU.

Dette produktet er et elektroapparat og må kildesorteres og avfallsbehandles tilsvarende ifølge det europeiske direktivet for avfall av elektrisk og elektronisk utstyr.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på: www.laserliner.com/info
