Type product	Compacte lasermeter
Merk	Laserliner
Model	DistanceMaster Pocket
Afmetingen (L x H x D)	48 x 112 x 24 mm
Gewicht (met batterijen)	106 g
Voeding	2 AAA-batterijen 1,5 V
Meetbereik (binnen)	0,05 m - 40 m
Typische nauwkeurigheid	± 2 mm / 10 m
Laserklasse	2 (< 1 mW, 650 nm)
Meetfuncties	Lengte, oppervlakte, volume, Pythagoras 1 en 2, optellen/aftrekken, continue meting min/max, referentiemeting
Meeteenheden	m, ft, inch, voet/inch
Geheugen	Ja (laatste waarden)
Schermverlichting	Ja, in-/uitschakelbaar
Automatische uitschakeling	Laser: 28 s, Apparaat: 3 min
Werktemperatuur	-10 °C tot 40 °C
Opslagtemperatuur	-20 °C tot 70 °C
Onderhoud en reiniging	Reinigen met een zachte doek; vermijd vocht in de behuizing
Veiligheid	Laserklasse 2, niet in de straal kijken, buiten bereik van kinderen houden
Reserveonderdelen en repareerbaarheid	Standaard AAA-batterijen; voor andere onderdelen, neem contact op met de klantenservice van Laserliner
Algemene informatie	Conform EU, WEEE-recycling, volledige handleiding beschikbaar op laserliner.com/info

Veelgestelde vragen - DistanceMaster Pocket Laserliner

Hoe schakel ik de DistanceMaster Pocket in en meet ik een afstand?

Druk op de knop Aan/Meten om de laser in te schakelen. Richt op het doel en druk nogmaals om de meting uit te voeren. Het resultaat wordt onmiddellijk weergegeven. Het apparaat schakelt automatisch uit na 3 minuten inactiviteit.

Wat is de nauwkeurigheid van deze afstandsmeter?

De typische nauwkeurigheid is ± 2 mm per 10 m onder gunstige omstandigheden (licht oppervlak, kamertemperatuur). Bij slechte omstandigheden (fel zonlicht, donkere oppervlakken) kan de afwijking oplopen tot ± 0,2 mm/m.

Hoe wijzig ik de meeteenheid (m, ft, inch)?

Druk tijdens gebruik op de toets verlichting/eenheid om te schakelen tussen m, ft, inch en voet/inch. De geselecteerde eenheid wordt op het scherm weergegeven.

Hoe meet ik een oppervlakte of volume?

Voor een oppervlakte: druk meerdere keren op de functietoets tot het symbool voor oppervlakte verschijnt, meet dan de lengte en breedte. Voor een volume: selecteer de volumemodus en meet de drie afmetingen.

Wat moet ik doen bij foutmelding 'Err101' of 'Err104'?

Err101 geeft aan dat de batterijen bijna leeg zijn: vervang ze door twee nieuwe AAA-batterijen. Err104 is een rekenfout: schakel het apparaat uit en weer in. Als het probleem aanhoudt, raadpleeg de handleiding.

Kan ik dit apparaat buitenshuis gebruiken?

Ja, maar het gebruik is beperkt. Fel zonlicht, regen, mist of sneeuw kunnen het bereik verminderen of metingen verstoren. Voor buitengebruik, richt op een reflecterend oppervlak.

Hoe reinig ik de afstandsmeter?

Reinig het met een zachte, droge doek. Laat geen water in de behuizing komen. Gebruik geen schurende middelen of oplosmiddelen.

Wat is het maximale meetbereik?

Het binnenbereik is 0,05 m tot 40 m. Buitenshuis hangt het effectieve bereik af van de lichtomstandigheden en de reflectiviteit van het doel.

Hoe gebruik ik de continue meetfunctie min/max?

Houd de meettoets 3 seconden ingedrukt tot de laser knippert. Beweeg het apparaat; het scherm toont in realtime de minimale (min), maximale (max) en huidige waarde. Druk één keer om te stoppen.

Wat betekent het storingssymbool (h) op het scherm?

Dit symbool duidt op een storing of noodzakelijk onderhoud. Controleer de batterijen, de temperatuur (niet boven 40°C of onder -10°C), en de reinheid van het laserraam. Raadpleeg de handleiding als het probleem aanhoudt.

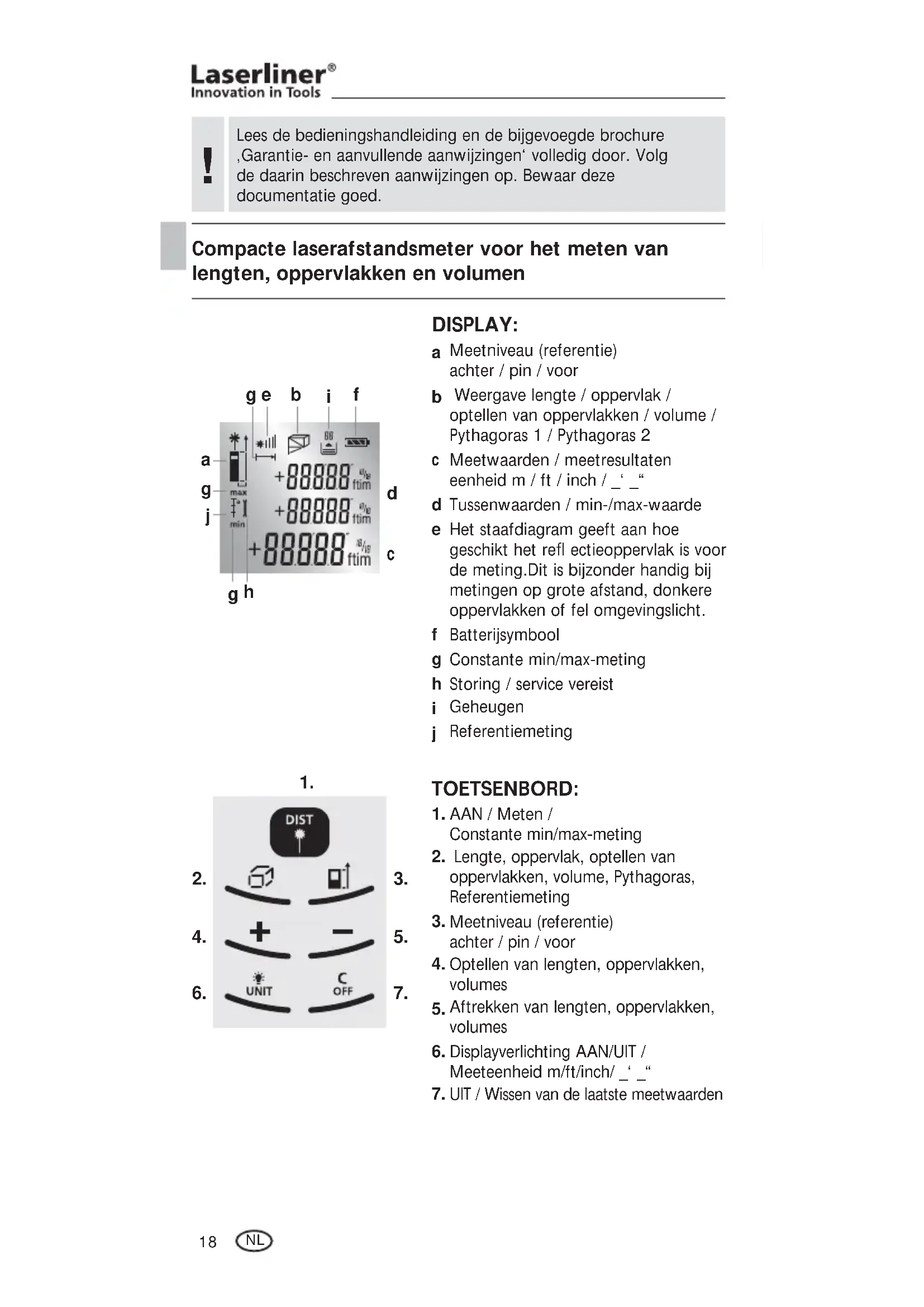

GEBRUIKSAANWIJZING DistanceMaster Pocket Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, 'Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.

Compacte laserafstandsmeter voor het meten van lengten, oppervlakken en volumen

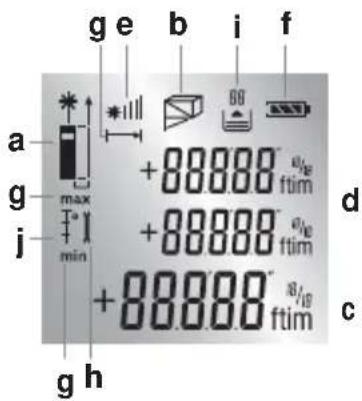

DISPLAY:

a Meetniveau (referentie) achter / pin / voor
b Weergave lengte / oppervlak / optellen van oppervlakken / volume / Pythagoras 1 / Pythagoras 2
c Meetwaarden / meetresultaten eenheid m / ft / inch / _ "
d Tussenwaarden / min-/max-waarde
e Het staafdiagram geeft aan hoe geschikt het refl ectieoppervlak is voor de meting. Dit is bijzonder handig bij metingen op grote afstand, donkere oppervlakken of fel omgevingslicht.
f Batterijsymbool
g Constante min/max-meting
h Storing / service vereist
i Geheugen
j Referentiemeting

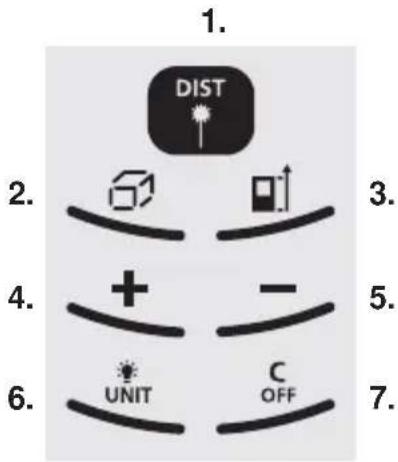

TOETSENBORD:

1. AAN / Meten / Constante min/max-meting
2. Lengte, oppervlak, optellen van oppervlakken, volume, Pythagoras, Referentiemeting
3. Meetniveau (referentie) achter / pin / voor
4. Optellen van lengten, oppervlakken, volumes
5. Aftrekken van lengten, oppervlakken, volumes
6. Displayverlichting AAN/UIT / Meeteenheid m/ft/inch/ _ "
7. UIT / Wissen van de laatste meetwaarden

DistanceMaster Pocket

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2007-10

Niet direct in de laserstraal kijken, de laser buiten bereik van kinderen houden en de laser niet onnodig op anderen richten.

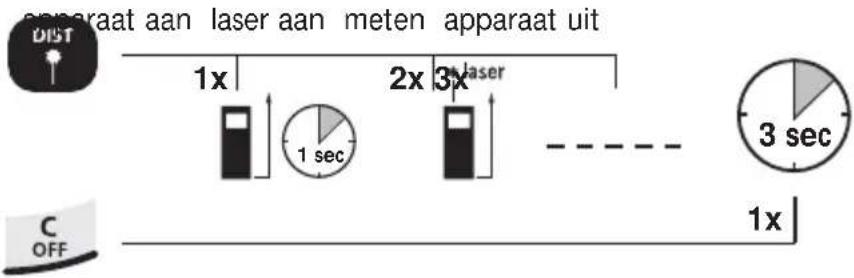

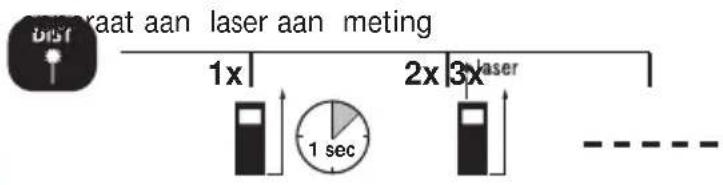

Inschakelen, meten en uitschakelen:

Meeteenheid omschakelen:

m / ft / inch / _ "

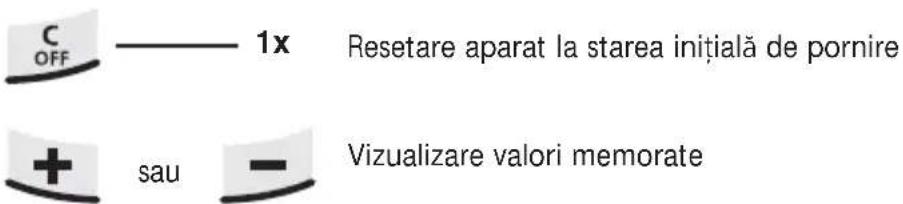

Wissen van de laatste meetwaarde:

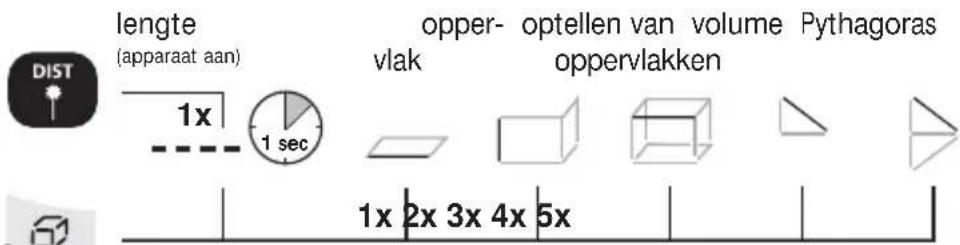

Meetfunctie omschakelen:

Lengtemeting:

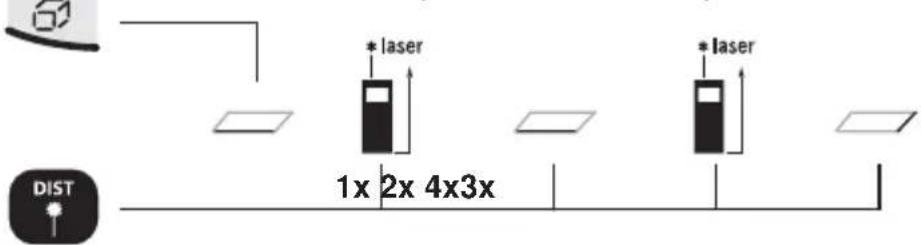

Oppervlaktemeting:

oppervlak laser aan 1e meting laser aan 2e meting

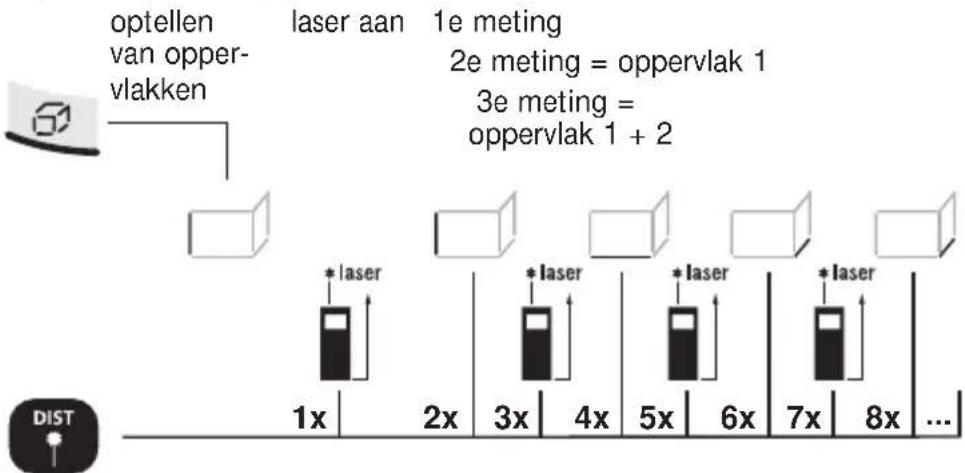

Optellen van oppervlakken:

Optellen van verdere oppervlakken: Laser aan / ... Meting = oppervlak 1 en oppervlak 2 + oppervlak 3 + ...

Hier worden samenhangende wandoppervlakken opgeteld. Bij het optellen van de oppervlakken moet vanaf de 3e meting alleen nog de lengtemaat geregistreerd worden. Als hoogtemaat wordt steeds de waarde van de 1e meting gebruikt.

DistanceMaster Pocket

Volumemeting:

volume 1e meting 2e meting 3e meting

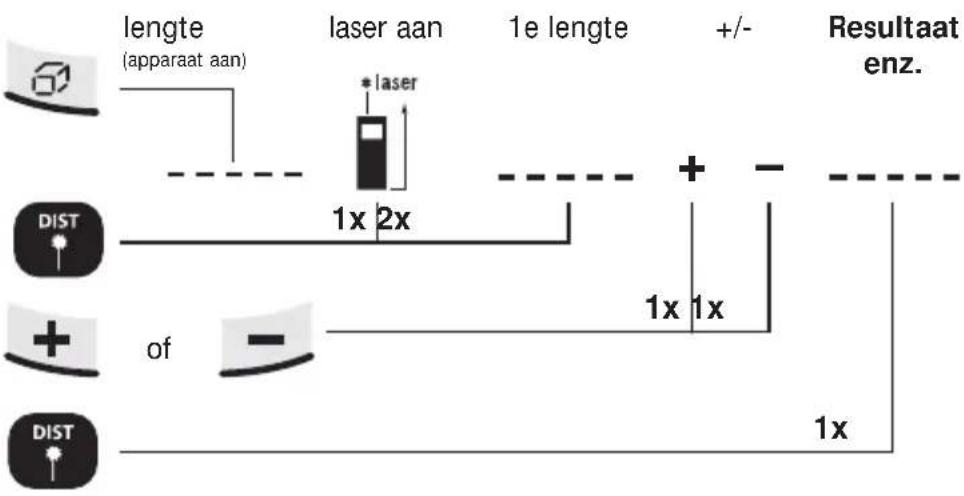

Optellen en aftrekken van lengten:


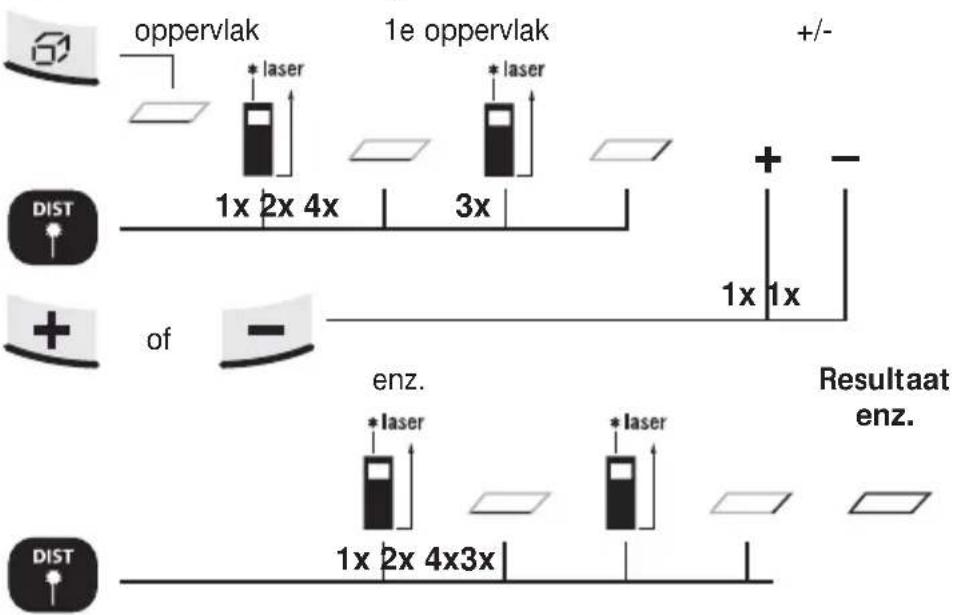

Oppervlakteberekening:


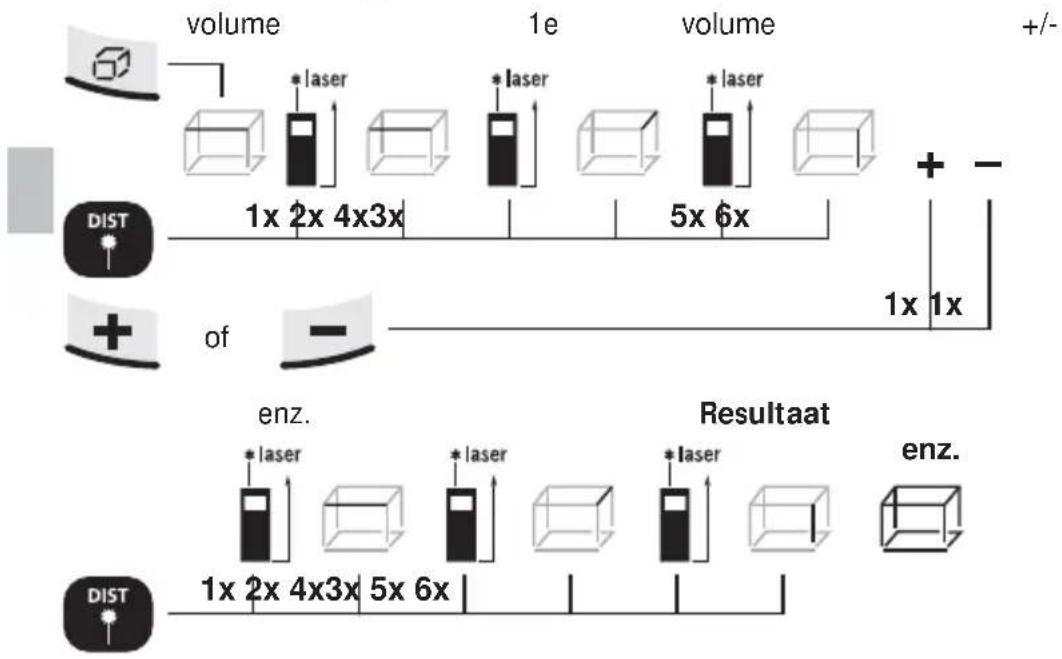

Volumeberekening:

De 2e meting wordt uitgevoerd met automatische min/max-functie.

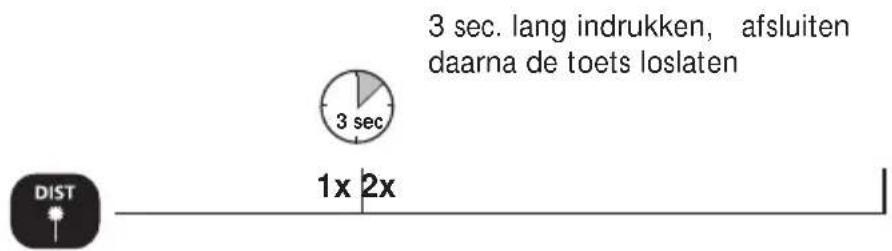

Constante min/max-meting:

Het LC-display geeft de grootste waarde (max.), de kleinste waarde (min.) en de actuele waarde aan.

Referentiemeting:

Referentielengte

Referentielengte instellen

1a. Keuze van het 2e 1b. Instellen van 2. Referentiewaarde cijfer voor de komma het getal vastleggen

1x

1. Beweeg de laser nu vooruit en terug.

2. Snel piepgeluid: meetwaarde ligt binnen de referentiewaarde van ± 1 mm.

Langzaam piepgeluid: referentiewaarde nog niet bereikt.

Belangrijke opmerkingen

• De laser geeft het meetpunt aan tot waar gemeten wordt. De laserstraal mag niet door voorwerpen onderbroken worden.
• Bij de meting compenseert het apparaat verschillende ruimte-temperaturen. Houd daarom rekening met een korte aanpassingstijd bij plaatsveranderingen met grote temperatuurverschillen.
• Het apparaat kan in het buitenbereik slechts beperkt worden toegepast en kan bij sterke zoninstraling niet worden gebruikt.
• Bij metingen in de openlucht kunnen regen, mist en sneeuw de meetresultaten beïnvloeden resp. vervalsen.
• Bij ongunstige omstandigheden zoals bijv. slecht reflecterende oppervlakken kan de maximale afwijking meer dan 3 mm bedragen.
• Tapijten, kussens of gordijnen reflecteren de laser niet optimaal. Werk dus met gladde oppervlakken.
• Bij metingen door glas (ramen) kunnen de meetresultaten worden vervalst.
• Een energiebesparingsfunctie schakelt het apparaat automatisch uit.
• Reinig het apparaat met een zachte, droge doek. Er mag geen water in de behuizing dringen.

Technische gegevens (Technische veranderingen voorbehouden)

Meetbereik binnen 0,05 m - 40 m
Nauwkeurigheid (karakteristiek)* ± 2 mm / 10 m
Laserklasse 2 < 1 mW
Lasergolflengte 650 nm
Stroomverzorging 2 x AAA 1,5 Volt-batterijen
Afmetingen (B x H x D) 48 x 112 x 24 mm
Gewicht (incl. batterijen) 106 g
Automatische uitschakeling 28 sec. laser / 3 min. apparaat
Werktemperatuur -10°C – 40°C
Opslagtemperatuur -20°C – 70°C
Bestelnr. 080.945A

* tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij grotere afstanden en ongunstige meetvoorwaarden, zoals sterke zonnestraling of zwak reflecterende doeloppervlakken, kan de meetafwijking ± 2 mm/m groter worden.

Foutcode:

Err101: Batterij is bijna leeg

Err104: Berekeningsfout

Err152: Temperatuur is te hoog: > 40°C

Err154: Temperatuur is te laag: < 0°C

Err155: Ontvangen signaal te zwak

Err156: Ontvangen signaal te sterk

Err157: Verkeerde meting of achtergrond te licht

Err160: Te snelle beweging van het meetapparaat

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info
