DistanceMaster Pocket - Télémètre Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre laser compact
Marque	Laserliner
Modèle	DistanceMaster Pocket
Dimensions (L x H x P)	48 x 112 x 24 mm
Poids (avec piles)	106 g
Alimentation	2 piles AAA 1,5 V
Plage de mesure (intérieur)	0,05 m - 40 m
Précision typique	± 2 mm / 10 m
Classe laser	2 (< 1 mW, 650 nm)
Fonctions de mesure	Longueur, surface, volume, Pythagore 1 et 2, addition/soustraction, mesure continue min/max, mesure de référence
Unités de mesure	m, ft, inch, pieds/pouces
Mémoire	Oui (dernières valeurs)
Éclairage d'écran	Oui, activable/désactivable
Arrêt automatique	Laser : 28 s, Appareil : 3 min
Température de travail	-10 °C à 40 °C
Température de stockage	-20 °C à 70 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux ; éviter l'humidité dans le boîtier
Sécurité	Laser classe 2, ne pas regarder dans le faisceau, tenir hors de portée des enfants
Pièces détachées et réparabilité	Piles standard AAA ; pour autres pièces, contacter le SAV Laserliner
Informations générales	Conforme UE, recyclage DEEE, notice complète disponible sur laserliner.com/info

FOIRE AUX QUESTIONS - DistanceMaster Pocket Laserliner

Comment allumer et mesurer une distance avec le DistanceMaster Pocket ?

Appuyez sur la touche Marche/ Mesure pour allumer le laser. Visez la cible et appuyez à nouveau pour effectuer la mesure. Le résultat s'affiche immédiatement. L'appareil s'éteint automatiquement après 3 minutes d'inactivité.

Quelle est la précision de ce télémètre ?

La précision typique est de ± 2 mm pour 10 m dans des conditions favorables (surface claire, température ambiante). Par mauvaises conditions (fort ensoleillement, surfaces sombres), l'écart peut atteindre ± 0,2 mm/m.

Comment changer l'unité de mesure (m, ft, inch) ?

En fonctionnement, appuyez sur la touche d'éclairage/unité pour basculer entre m, ft, inch et pieds/pouces. L'unité sélectionnée s'affiche à l'écran.

Comment mesurer une surface ou un volume ?

Pour une surface : appuyez plusieurs fois sur la touche de fonction jusqu'à voir le symbole surface, puis mesurez la longueur et la largeur. Pour un volume : sélectionnez le mode volume et mesurez les trois dimensions.

Que faire en cas d'erreur 'Err101' ou 'Err104' ?

Err101 indique que les piles sont faibles : remplacez-les par deux piles AAA neuves. Err104 est une erreur de calcul : éteignez et rallumez l'appareil. Si le problème persiste, consultez la notice.

Puis-je utiliser cet appareil en extérieur ?

Oui, mais son utilisation est limitée. Le fort ensoleillement, la pluie, le brouillard ou la neige peuvent réduire la portée ou fausser les mesures. Pour une utilisation extérieure, visez une surface réfléchissante.

Comment nettoyer le télémètre ?

Nettoyez-le avec un chiffon doux et sec. Ne laissez pas l'eau pénétrer dans le boîtier. N'utilisez pas de produits abrasifs ou de solvants.

Quelle est la portée maximale de mesure ?

La portée intérieure est de 0,05 m à 40 m. En extérieur, la portée effective dépend des conditions d'éclairage et de la réflectivité de la cible.

Comment utiliser la fonction de mesure continue min/max ?

Maintenez la touche de mesure enfoncée pendant 3 secondes jusqu'à ce que le laser clignote. Déplacez l'appareil ; l'écran affiche en temps réel la valeur minimale (min), maximale (max) et actuelle. Appuyez une fois pour arrêter.

Que signifie le symbole de dysfonctionnement (h) sur l'écran ?

Ce symbole indique un dysfonctionnement ou une maintenance nécessaire. Vérifiez les piles, la température (ne dépassez pas 40°C ou -10°C), et la propreté de la fenêtre laser. Consultez la notice si le problème persiste.

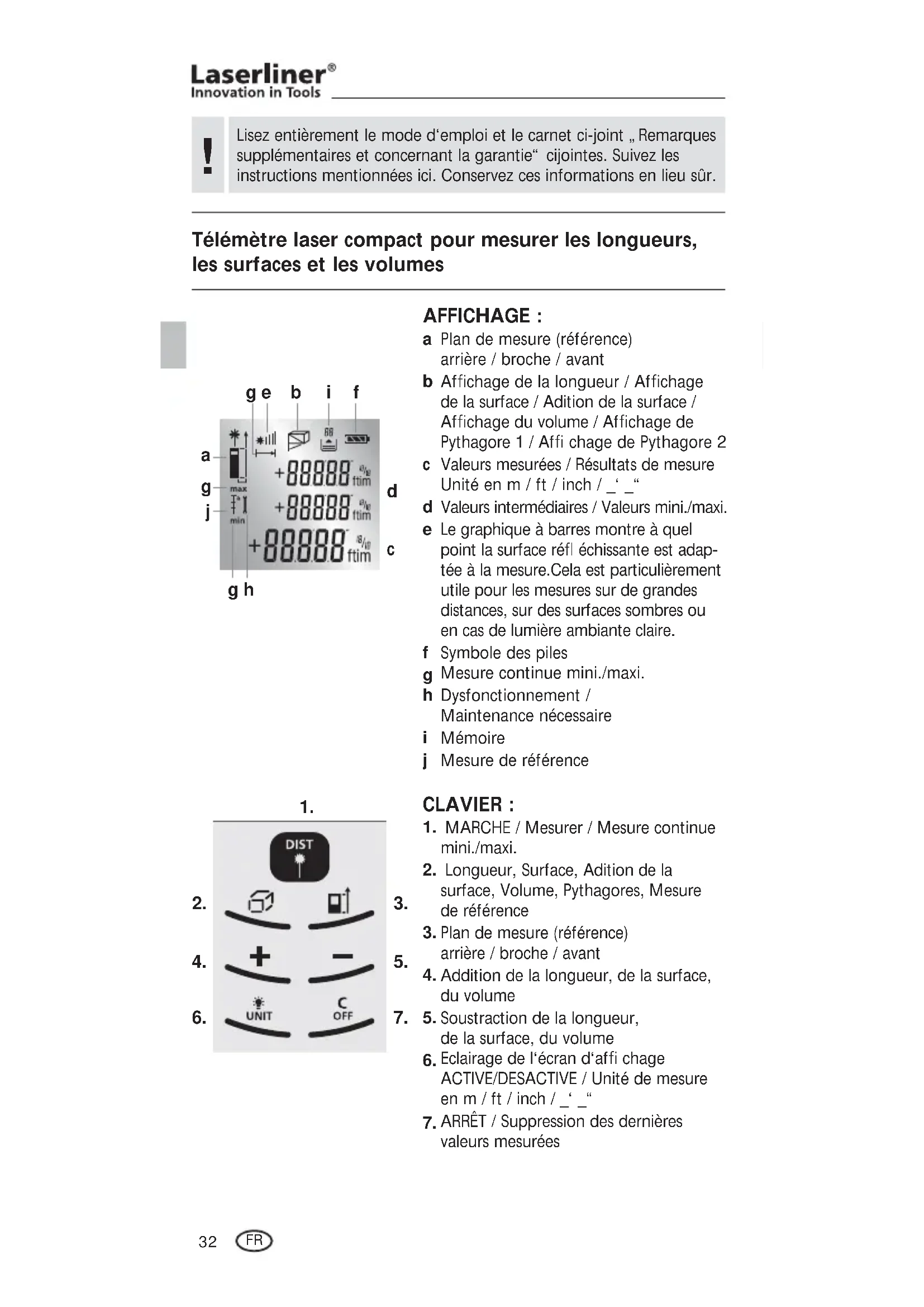

MODE D'EMPLOI DistanceMaster Pocket Laserliner

Lisez entièrement le mode d'emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie“. Suivez les instructions mentionnées ici. Conservez ces informations en lieu sûr.

Télémètre laser compact pour mesurer les longueurs, les surfaces et les volumes

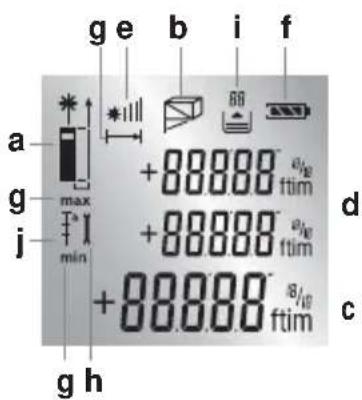

Affichage :

a Plan de mesure (référence) arrière / broche / avant b Affichage de la longueur / Affichage de la surface / Addition de la surface / Affichage du volume / Affichage de Pythagore 1 / Affichage de Pythagore 2 c Valeurs mesurées / Résultats de mesure Unité en m / ft / inch / _' _" d Valeurs intermédiaires / Valeurs mini./maxi. e Le graphique à barres montre à quel point la surface réfléchissante est adaptée à la mesure. Cela est particulièrement utile pour les mesures sur de grandes distances, sur des surfaces sombres ou en cas de lumière ambiant claire. f Symbole des piles g Mesure continue mini./maxi. h Dysfonctionnement / Maintenance nécessaire i Mémoire j Mesure de référence

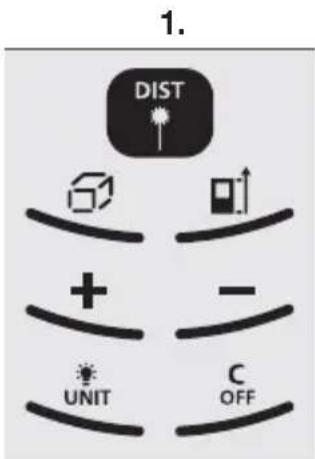

4. MARCHE / Mesurer / Mesure continue mini./maxi.
5. Longueur, Surface, Addition de la surface, Volume, Pythagore, Mesure de référence
6. Plan de mesure (référence) arrière / broche / avant
7. Addition de la longueur, de la surface, du volume
8. Soustraction de la longueur, de la surface, du volume
9. Eclairage de l'écran d'affichage ACTIVE/DESACTIVE / Unité de mesure en m / ft / inch / _ "
10. ARRÊT / Suppression des dernières valeurs mesurées

DistanceMaster pocket

Rayonnement laser ! Ne pas regarder dans le faisceau. Appareil à laser de classe 2 < 1 mW · 650 nm EN 60825-1:2007-10

Ne pas regarder directement le rayon! Le laser ne doit pas être mis à la portée des enfants! Ne pas l'appareil sur des personnes sauf si nécessaire.

Mise en marche, mesure et arrêt :

Changer d'unité de mesure : m / ft / inch / _ "

Effacer la dernière valeur mesurée :

Commutation au plan de mesure (référence) :

Changer de fonctions de mesure :

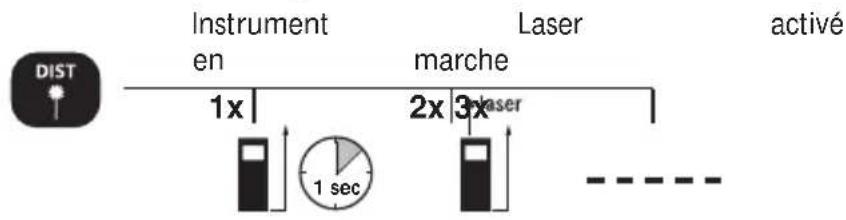

Mesure de la longueur :


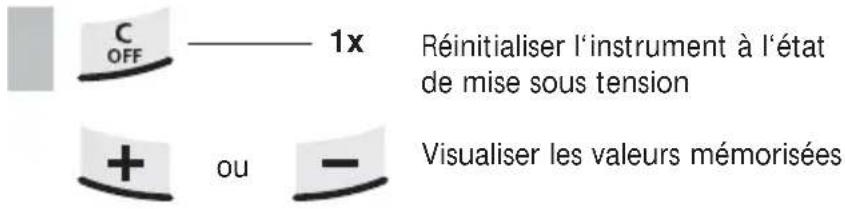

Fonction de mémorisation :

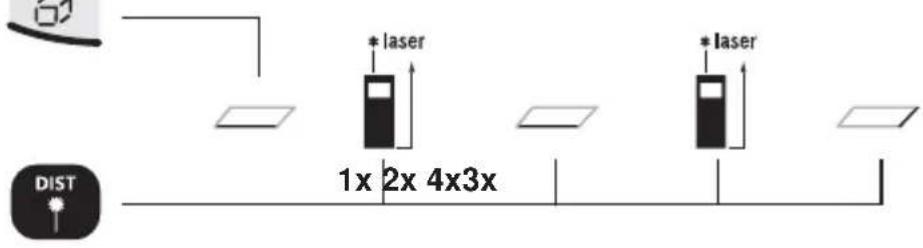

Mesure de la surface :

Surface Laser activé 1ère mesure Laser activé 2e mesure

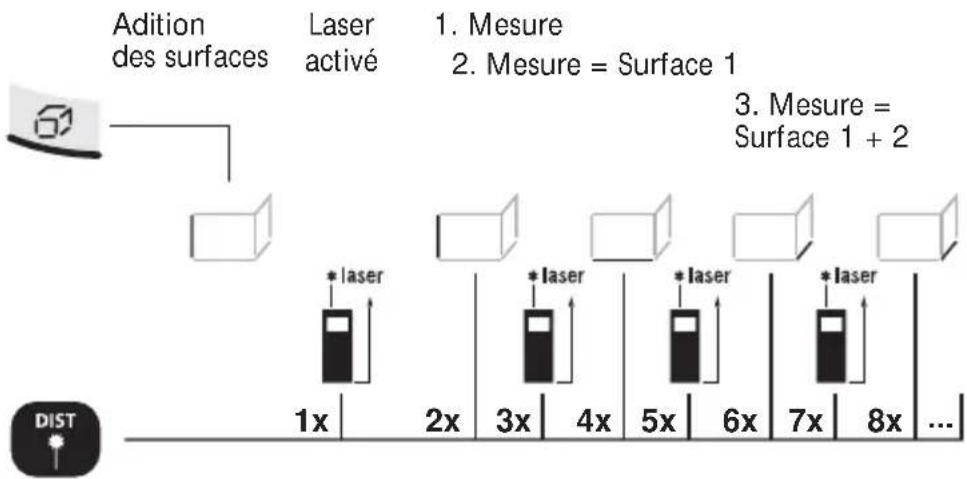

Ajout de la surface :

Addition d'autres surfaces : Laser activé /... Mesure = Surface 1 + Surface 2 + Surface 3 +...

Les surfaces murales contiguës sont ajoutées ici. En ce qui concerne l'addition des surfaces, il ne faut plus que saisir la mesure de la longueur à partir de la troisième mesure. La valeur de la première mesure est toujours utilisée comme valeur pour la hauteur.

Mesure du volume :

volume 1ère mesure 2e mesure 3e mesure

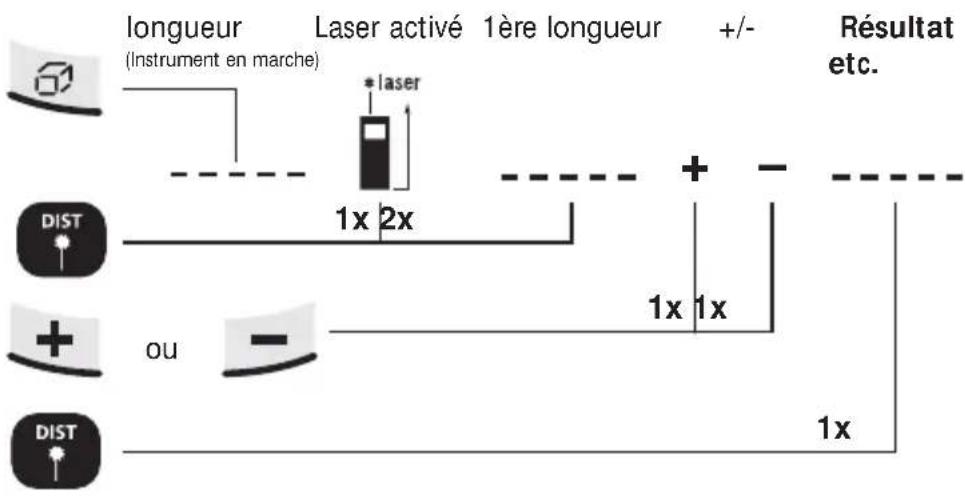

Addition et soustraction des longueurs :


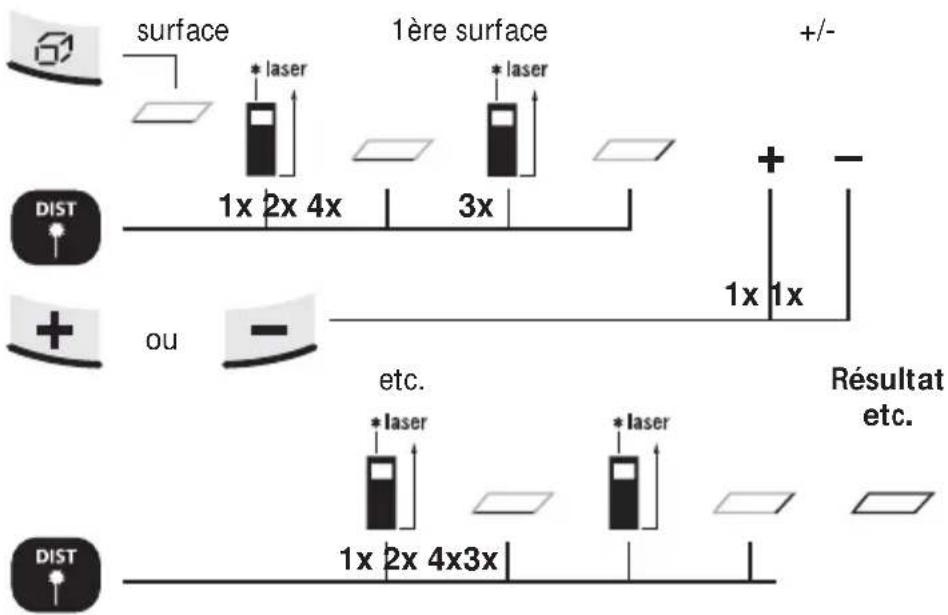

Calcul des surfaces :

Calcul des volumes :

Fonction Pythagore 1 :

Fonction Pythagore 2 :

La 2e mesure a lieu avec la fonction mini./maxi. automatique.

Mesure continue mini./maxi. :

L'écran à cristaux liquides indique la valeur maximale (max.), la valeur minimale (min.) et la valeur actuelle.

Mesure de référence :

Longueur de référence

Régler la longueur de référence

1a. Sélection 1b. Réglage 2. Déterminer la dizaine du chiffre valeur de référence

1. Déplacer maintenant le laser vers l'avant et vers l'arrière.
2. Bip rapide : la valeur mesurée est comprise dans la valeur de référence de ± 1 mm.

Bip lent : la valeur de référence n'est pas encore atteinte.

Remarques importantes

• Le laser affiche le point jusqu'auquel la mesure sera effectuée. Aucun objet ne doit se dépasser dans le champ du rayon laser.
• Pendant la mesure, l'instrument compense les écarts de température ambiante. En cas d'écarts de température importants, tenez compte d'une courte période d'adaptation suite au changement de lieu.
• L'utilisation de l'instrument à l'extérieur est limitée et il n'est pas possible de l'utiliser en cas de fort ensoleillement.
• La pluie, le brouillard et la neige peuvent influencer voire fausser les mesures à l'air libre.
• L'écart peut être supérieur à 3 mm en cas de mauvaises conditions de mesure, par exemple en cas de surfaces à mauvaise réflexion.
• Les tapis, les sièges rembourrés ou les rideaux ne renvoient pas le rayon laser de manière optimale. Utiliser des surfaces lisses.
• Dans le cas de mesures à travers du verre (vitres), il est possible que les résultats de mesure soient faussés.
• Une fonction d'économie d'énergie éteint automatiquement l'instrument.
• Nettoyage avec une lingette douce. L'eau ne doit pas pénétrer dans le boîtier.

Données techniques (Sous réserve de modifications techniques)

Plage de mesure à l'intérieur 0,05 m - 40 m
Précision (typique)* ± 2 mm / 10 m
Laser classer 2 < 1 mW
Longueur de l'onde laser 650 nm
Alimentation électrique piles 2 x AAA 1,5 Volt
Dimensions (L x H x P) 48 x 112 x 24 mm
Poids (piles incluse) 106 g
Arrêt automatique 28 secondes laser / 3 min appareil
Température de travail -10°C - 40°C
Température de stockage -20°C - 70°C
Référence 080.945A

jusqu'à une distance de 10 m avec une surface cible bien réfléchissante et à température ambiante. L'écart de mesure peut atteindre ± 0,2 mm/m en cas de plus grandes distances et de conditions de mesure moins favorables, comme par ex. en cas de fort ensoleillement ou de surfaces cibles à faible réflexion.

Code erreur :

Err101: Échanger les piles

Err104: Erreur de calcul

Err152: Température trop élevée: > 40°C

Err154: Température trop basse: < 0°C

Err155: Le signal reçu est trop faible

Err156: Le signal reçu est trop fort

Err157: Mesure erronée ou l'arrière-plan est trop clair

Err160: Mouvement trop rapide de l'instrument de mesure

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info
