Produkttype	Laseravstandsmåler
Merke	Laserliner
Modell	LaserRangeMaster T2
Kategori	Avstandsmåler
Måleområde	0,2 m - 20 m (innendørs)
Nøyaktighet (typisk)	± 0,2 mm/m
Laserklasse	Klasse 2, < 1 mW
Laserbølgelengde	650 nm
Strømforsyning	2 AAA-batterier 1,5 V
Mål (L x H x D)	100 x 23 x 35 mm
Vekt (batterier inkludert)	82 g
Arbeidsforhold	-10°C til 40°C, RF maks 85% uten kondens
Automatisk avstenging	Laser: 30 s til 5 min; Apparat: 3 min til 8 min
Vedlikehold og rengjøring	Fuktig klut, ingen løsemidler, fjern batterier før langtidslagring
Anbefalt kalibrering	En gang per år
Viktigste feilkoder	Err220 (svake batterier), Err252/253 (temperatur), Err255 (svakt signal), Err256 (sterkt signal)
Sikkerhetsinstruksjoner	Ikke se direkte eller reflektert stråle; ikke rett mot personer; ikke modifiser enheten
Opprinnelsesland	Tyskland (merke Laserliner)

Ofte stilte spørsmål - LaserRangeMaster T2 Laserliner

Hvordan slå på og måle med LaserRangeMaster T2 ?

Trykk på PÅ-knappen for å slå på enheten. Laseren aktiveres automatisk. Sikt mot målet og trykk på knappen igjen for å utføre en måling. For å slå av, hold knappen inne.

Hvordan endre måleenhet (m, ft, inch)?

Når enheten er på, trykk på den tilsvarende knappen for å veksle mellom m, ft, inch og _'_" (brøkdeler av tommer). Enheten vises på skjermen.

Hva gjør jeg hvis skjermen viser Err220?

Koden Err220 indikerer at batteriene er svake. Bytt ut de to AAA-batteriene med nye.

Hvordan rengjøre avstandsmåleren?

Bruk en myk, lett fuktig klut. Ikke bruk rengjøringsmidler, slipemidler eller løsemidler. Pass på at vann ikke trenger inn i huset.

Kan enheten brukes utendørs?

Utendørsbruk er begrenset. Unngå sterk sol, regn, tåke eller snø, da dette kan forvrenge målingene. Foretrekk lyse og matte overflater.

Hva er nøyaktigheten til LaserRangeMaster T2?

Den typiske nøyaktigheten er ±0,2 mm/m opptil 10 m på en godt reflekterende overflate ved romtemperatur. Utover eller under dårlige forhold kan avviket være ytterligere ±0,2 mm/m.

Hvordan stille inn måleplanet (referanse bak/front/gjenge)?

Trykk på knappen for å bytte måleplan for å velge mellom referanse bak (bakre kant av enheten), front (forkant) eller gjenge (stativ). Valget vises på skjermen.

Hva betyr feilkode Err255?

Err255 indikerer at det mottatte signalet er for svakt eller at måletiden er for lang. Kontroller at målet er godt reflekterende og at strålen ikke er blokkert.

Må jeg kalibrere enheten regelmessig?

Ja, det anbefales å kalibrere instrumentet en gang per år for å sikre målenøyaktighet. Kontakt et autorisert serviceverksted om nødvendig.

Hvordan oppbevare enheten når den ikke er i bruk?

Fjern batteriene før langtidsoppbevaring. Oppbevar enheten på et tørt og rent sted, beskyttet mot ekstreme temperaturer (mellom -20°C og 70°C) og fuktighet.

BRUKSANVISNING LaserRangeMaster T2 Laserliner

Err261: Uden for måleområdet

Err500: Hardware-fejl

EU-bestemmelser og bortskaffelse

Hantering av laser klass 2

Enhet På Mät Enhet Av

Omkoppling av mätenhet:

Enhet På (m)

Laserliner®

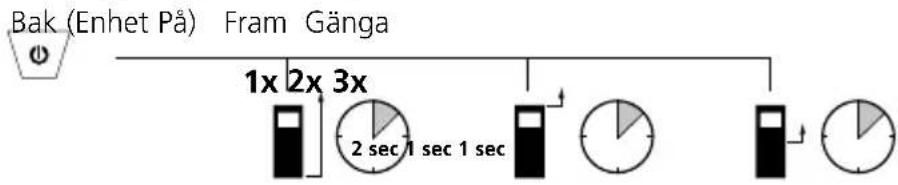

Omkoppling av måttplan (referens):

Längdmätning:

Enhet På Mät / Hold

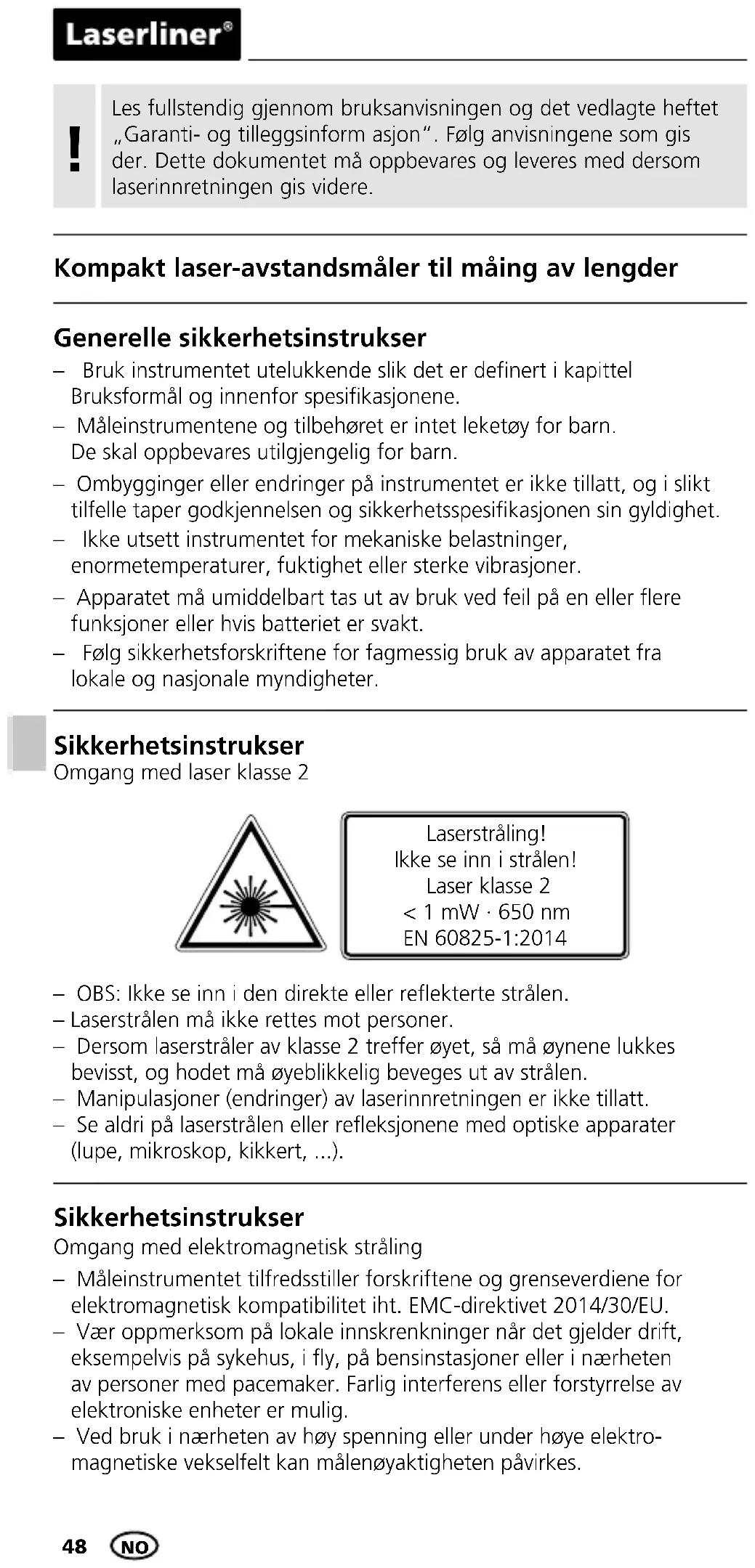

Les fullstendig gjennom bruksanvisningen og det vedlagte heftet „Garanti- og tilleggsinform asjon“. Følg anvisningene som gis der. Dette dokumentet må oppbevares og leveres med dersom laserinnretningen gis videre.

Kompakt laser-avstandsmåler til måing av lengder

Generelle sikkerhetsinstrukser

• Bruk instrumentet utelukkende slik det er definert i kapittel Bruksformål og innenfor spesifikasjonene.
• Måleinstrumentene og tilbehøret er intet leketøy for barn. De skal oppbevares utilgjengelig for barn.
• Ombygginger eller endringer på instrumentet er ikke tillatt, og i slikt tilfelle taper godkjennelsen og sikkerhetsspesifikasjonen sin gyldighet.
• Ikke utsett instrumentet for mekaniske belastninger, enormetemperaturer, fuktighet eller sterke vibrasjoner.
• Apparatet må umiddelbart tas ut av bruk ved feil på en eller flere funksjoner eller hvis batteriet er svakt.
• Følg sikkerhetsforskriftene for fagmessig bruk av apparatet fra lokale og nasjonale myndigheter.

Sikkerhetsinstrukser

• OBS: Ikke se inn i den direkte eller reflekterte strålen.
  – Laserstrålen må ikke rettes mot personer.
• Dersom laserstråler av klasse 2 treffer øyet, så må øynene lukkes bevisst, og hodet må øyeblikkelig beveges ut av strålen.
• Manipulasjoner (endringer) av laserinnretningen er ikke tillatt.
• Se aldri på laserstrålen eller refleksjonene med optiske apparater (lupe, mikroskop, kikkert, ...).

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling

• Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.
• Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.
• Ved bruk i nærheten av høy spenning eller under høye elektromagnetiske vekselfelt kan målenøyaktigheten påvirkes.

a Målenivå (referanse) bak / foran / gjenger
b Kontinuerlig måling / Lengdemåling
c Mellomverdier
d Måleverdier / Måleresultater Enhet m / ft / inch / _' _"

1.

TASTATUR:

1. Måling
2. PÅ / AV Målenivå (referanse) bak / foran / gjenger
3. • 2. Enhet m / ft / inch / _' _"

2.

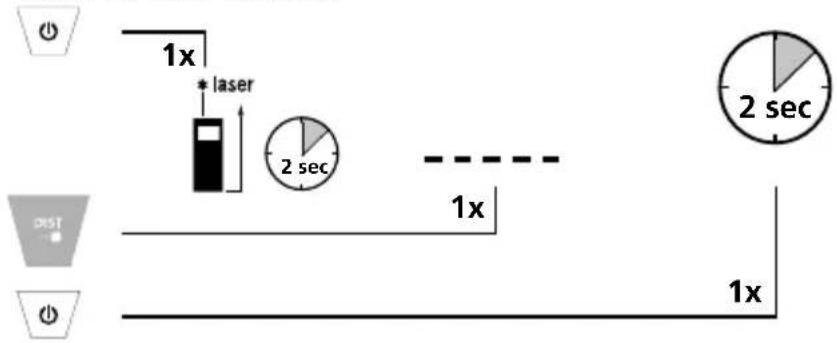

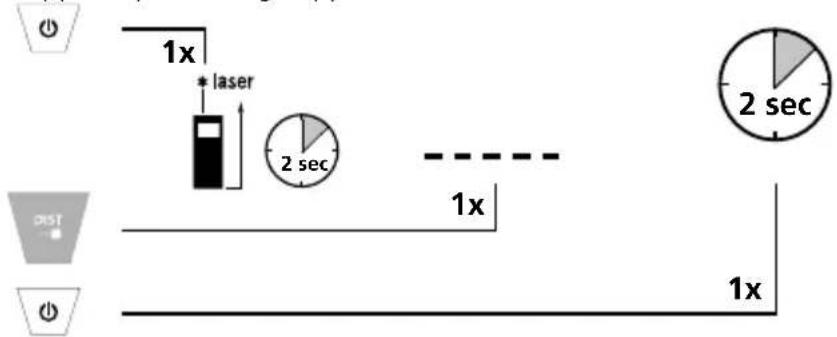

Innkopling, måling og utkopling:

Apparat på Måling Apparat av

Instrumentet starter med den kontinuerlige målingen etter at det har blitt slått på.

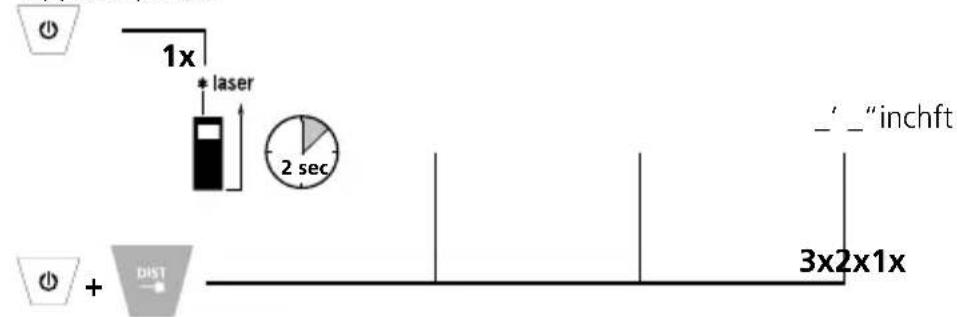

Veksling av måleenhet:

Apparat på (m)

Laserliner®

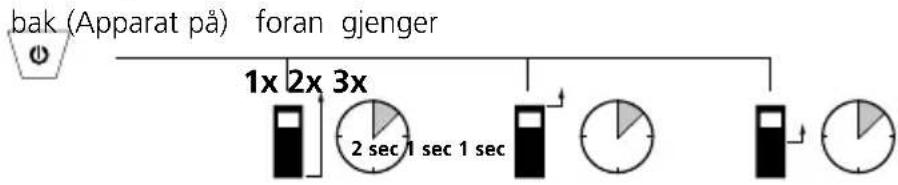

Veksling av målenivå (referanse):

Lengdemåling:

Apparat på Måling / Hold

Instrumentet starter med den kontinuerlige målingen etter at det har blitt slått på.

Viktig informasjon

• Laseren indikerer målepunktet som det skal måles til. Det ikke rage inn gjenstander i laserstrålen.
• Instrumentet kompenserer forskjellige romtemperaturer under målingen. Sørg derfor for en kort tilpasningstid dersom instrumentet skifter til et annet sted og dette medfører store temperaturforskjeller.
• Apparatet er kun begrenset anvendbart utendørs og kan ikke anvendes ved sterk solinnstråling.
• Ved målinger utendørs kan regn, tåke og snø innvirke eller forfalske måleresultatene.
• Dersom forholdene er ugunstige, som f.eks. ved dårlig reflekterende overflater kan maks. avvik være større enn 3 mm.
• Tepper, polstringer eller gardiner reflekterer ikke laseren optimalt. Bruk glatte overflater.
• Ved målinger gjennom glass (vindusruter) kan måleresultatene bli forfalsket.
• En energisparefunksjon slår apparatet av automatisk.
• Rengjør instrumentet med en myk klut. Det må ikke trenge vann inn i instrumenthuset.

Feilkode:

Err204: Beregningsfeil

Err208: Intern feil

Err220: Skift ut batteriene

Err252: Temperaturen er for høyh: > 40°C

Err253: Temperaturen er for lav: < 0°C

Err255: Mottatt signal for svakt eller måletiden er for lang

Err261: Utenfor måleområdet

Err500: Maskinvarefeil

Informasjon om vedlikehold og pleie

Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Ta ut batteriet/batteriene før lengre lagring.

Oppbevar apparatet på et rent og tørt sted.

Kalibrering

Måleinstrumentet må kalibreres og kontrolleres regelmessig, for å sikre måleresultatenes nøyaktighet. Vi anbefaler et kalibreringsintervall på ett år.

Tekniske data (Med forbehold om tekniske endringer. 06.17)

Måleområde innenfor 0,2 m -	20 m
Nøyaktighet (typisk)* ± 0,2 mm / m
Laserklass 2 < 1 mW
Laserbølgelengde 650 nm
Stråledivergens < 1,5 mrad
Arbeidsbetingelser	-10°C ... 40°C, Luftfuktighet maks.20 ... 85% rH, ikke kondenserende,Arbeidshøyde maks. 2000 m.o.h.
Lagringsbetingelser	-20°C ... 70°C,Luftfuktighet maks. 80% rH
Automatisk utkobling	Dynamisk avhengig av målemodus:Laser: 30 sek. - 5 min.Instrument: 3 min. - 8 min.
Strømforsyning 2 x AAA 1,5 Volt batterier
Mål (B x H x D) 100 x 23 x 35	mm
Vekt (inkl. batterier) 82 g

* til 10 m måleavstand ved godt reflekterende måloverflate og romtemperatur. Ved større avstander og ugunstige målebetingelser, som eksempelvis sterk solinnstråling og svakt reflekterende måloverflater kan målavviket stige ± 0,2 mm/m.

EU-krav og kassering

Apparatet oppfyller alle nødvendige normer for fri samhandel innenfor EU.

Dette produktet er et elektroapparat og må kildesorteres og avfallsbehandles tilsvarende ifølge det europeiske direktivet for avfall av elektrisk og elektronisk utstyr.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på: http://laserliner.com/info?an=lrmt2
