MANUAL DE USUARIO LaserRangeMaster T2 Laserliner

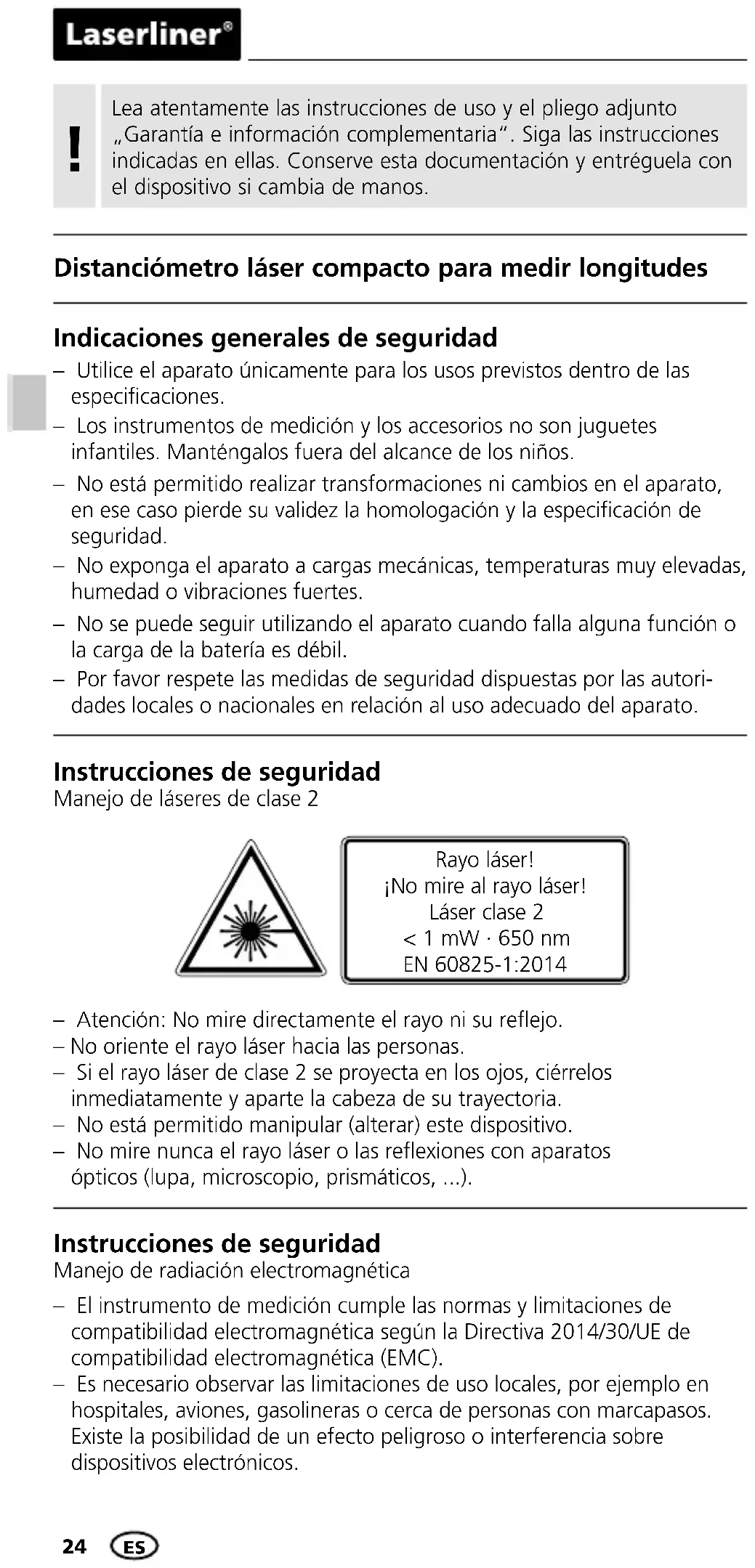

Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Distanciómetro láser compacto para medir longitudes

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.

Instrucciones de seguridad

Manejo de láseres de clase 2

Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 650 nm EN 60825-1:2014

• Atención: No mire directamente el rayo ni su reflejo.
• No oriente el rayo láser hacia las personas.
• Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria.
• No está permitido manipular (alterar) este dispositivo.
• No mire nunca el rayo láser o las reflexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...).

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Existe la posibilidad de un efecto peligroso o interferencia sobre dispositivos electrónicos.

- El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición.

a MEAS 2.934 m 3.515 m 10.313 m b c d

INDICADOR:

a Nivel de medición (Referencia) detrás / delante / Rosca
b Medición permanente / Medición de longitudes
c Valores intermedios
d Valores de medición / Resultados Unidad m / ft / inch / _' _"

1. DIST 2.

TECLADO:

1. Medir

2. CON / DES Nivel de medición (Referencia) detrás / delante / Rosca

3. • 2. Unidad m / ft / inch / _' _"

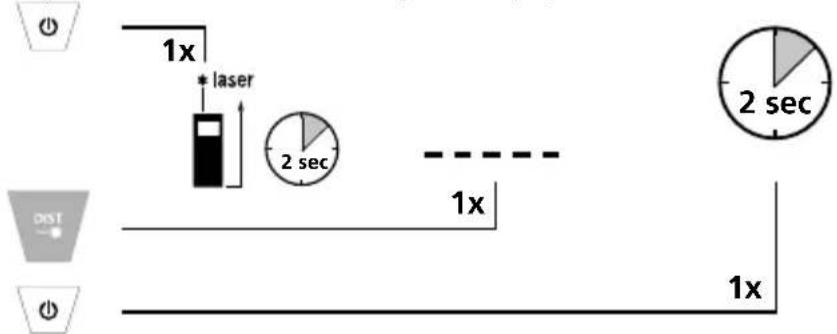

Conectar, medir y desconectar:

Aparato encendido Medir Aparato apagado

1x * laser 2 sec 1x 2 sec 1x

El aparato inicia la medición permanente al encenderlo.

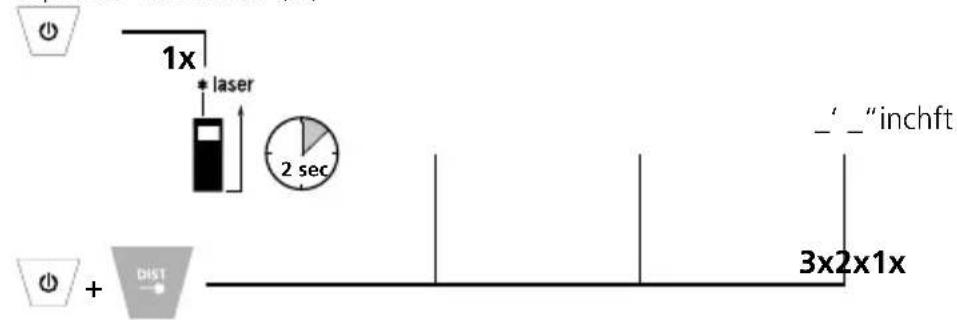

Commutar unidad de medición:

Aparato encendido (m)

1x * laser 2 sec _ ' _ "inchft 3x2x1x + DHST

Laserliner®

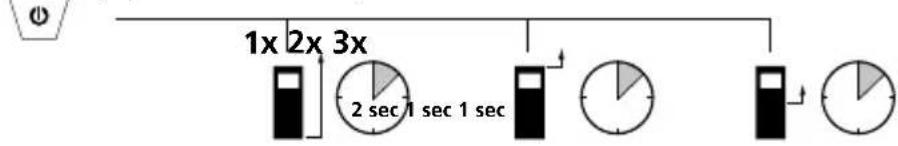

Conmutar nivel de medición (Referencia):

detrás (Aparato encendido) delante Rosca

Medición de longitudes:

Aparato encendido Medir / Hold

1x * laser 2 sec DIST 1x

El aparato inicia la medición permanente al encenderlo.

Avisos importantes

• El láser indica el punto de medición hasta el que se va a medir. En el rayo láser no deben penetrar objetos.
• El aparato compensa diferentes temperaturas ambientales al medir. Por ello considere un tiempo corto de adaptación, al cambiar de lugar con grandes diferencias de temperatura.
• El aparato sólo puede usarse limitadamente en exteriores y no puede usarse con fuertes rayos solares.
• En mediciones en el exterior la lluvia, la niebla y la nieve pueden influir y falsificar los resultados de medición.
• En condiciones desfavorables como p. ej. superficies mal reflectantes la discrepanacia máx. puede ser mayor de 3 mm.
• Alfombras, acolchados o cortinas no reflejan el láser óptimamente. Utilice superficies lisas.
• En mediciones a través de cristal (ventanas), pueden falsificarse los resultados de medición.
• Una función economizante de energía desconecta automáticamente el aparato.
• Limpieza con un paño suave. No debe penetrar agua en la caja.

Código de errores:

Err204: Error de cálculo

Err208: Error interno

Err220: Cambiar las pilas

Err252: La temperatura es muy alta: > 40°C

Err253: La temperatura es muy baja: < 0°C

Err255: Señal receptora demasiado débil o tiempo de medición demasiado largo

Err256: Señal receptora demasiado fuerte

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Calibración

El aparato tiene que ser calibrado y verificado con regularidad parapoder garantizar la precisión en los resultados de medición. Se recomienda un intervalo de calibración de un año.

Datos Técnicos (Salvo modificaciones. 06.17)

Gama de medición interiores 0,2 m - 20 m
Precisión (típico)* ± 0,2 mm / m
Clase de láser 2 < 1 mW
Longitud de onda del láser 650 nm
Divergencia del rayo < 1,5 mrad
Condiciones de trabajo	-10°C ... 40°C, Humedad del aire máx. 20 ... 85% r.h., No condensante, Altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén	-20°C ... 70°C, Humedad del aire máx. 80% r.h.
Apagado automático	dinámica en función del modo de medición:Láser: 30 seg. - 5 min.Aparato: 3 min. - 8 min.
Alimentación 2 pilas AAA 1,5 V
Dimensiones (An x Al x F) 100	x 23 x 35 mm
Peso (pilas incluida) 82 g

* Distancia de medición hasta 10 m con superficies reflectantes y a temperatura ambiente. Con distancias mayores y condiciones desfavorables, como fuerte radiación solar o superficies de baja reflexión, puede aumentar la tolerancia de las mediciones en ± 0,2 mm/m.

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=lrmt2

CE × × ×
