BRUKSANVISNING LaserRangeMaster T2 Laserliner

Omgang med lasere i klasse 2

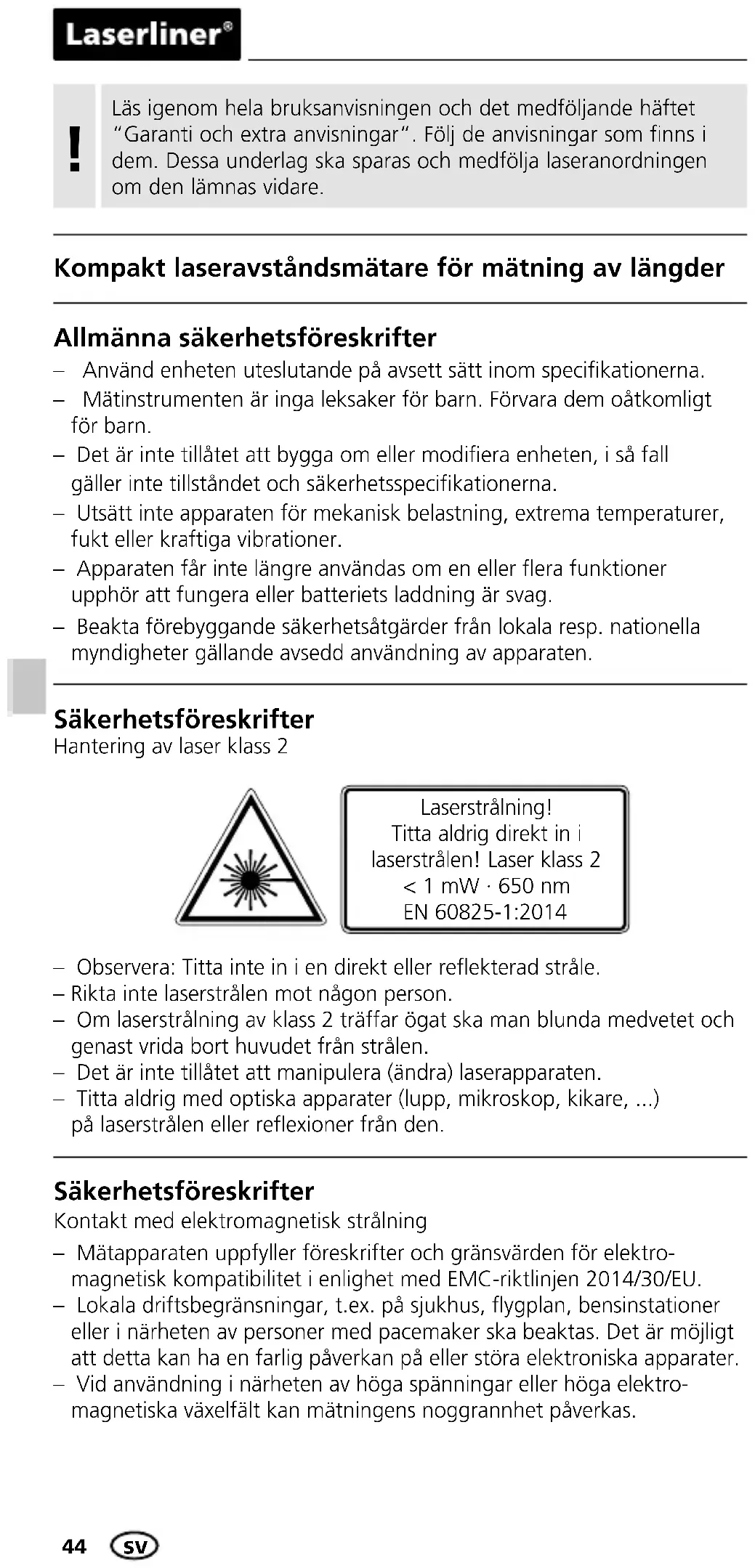

Läs igenom hela bruksanvisningen och det medföljande häftet "Garanti och extra anvisningar". Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Kompakt laseravständsmätare för mätning av längder

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.

Säkerhetsföreskrifter

• Observera: Titta inte in i en direkt eller reflekterad stråle.
  – Rikta inte laserstrålen mot någon person.
• Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen.
• Det är inte tillåtet att manipulera (ändra) laserapparaten.
• Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reflexioner från den.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att detta kan ha en farlig påverkan på eller störa elektroniska apparater.
• Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas.

a Mättplan (referens) Bak / Fram / Gänga
b Kontinuerlig mätning / Längdmätning
c Mellanvärden
d Mätvärden / Mätresultat Enhet m / fot / tum / _' _"

1.

KNAPPSATS:

1. Mät
2. På / Av Mättplan (referens) Bak / Fram / Gänga
3. • 2. Enhet m / fot / tum / _' _"

2.

Påslagning, mätning och avstängning:

Efter påslagning startar enheten med kontinuerlig mätning.

Efter påslagning startar enheten med kontinuerlig mätning.

Viktiga anvisningar

• Lasern anvisar mätpunkten, tills den blivit mätt. Inga föremål får sticka upp i laserstrålen.
• Vid mätning kompenserar apparaten för olika rumstemperaturer. Beakta därvid att en kort anpassningstid behövs vid förl yttning till annan plats med stor temperaturskillnad.
• Enheten kan användas utomhus i begränsad omfattning; inte i starkt solsken.
• Vid mätningar utomhus kan regn, dimma och snö påverka respektive förfalska mätresultaten.
• Vid ogynnsamma förutsättningar, som till exempel dåligt reflekterande ytor, kan den maximala avvikelsen vara större än 3 mm.
• Mattor, dynor och gardiner reflekterar inte laserstrålen optimalt. Utnyttja släta ytor.
• Vid mätning genom glas (fönsterrutor) kan mätresultaten förfalskas.
• En energisparfunktion stänger av enheten automatiskt.
• Rengöring ska göras med en mjuk trasa. Vatten får inte tränga in i huset.

Felkod:

Err204: Beräkningsfel

Err208: Internt fel

Err252: Temperaturen är för hög: > 40°C

Err253: Temperaturen är för låg: < 0°C

Err255: Den mottagna signalen är för svag eller mättiden är för lång

Err256: Den mottagna signalen är för stark

Err261: Utanför mätområdet

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannheten i mätresultaten. Vi rekommenderar ett kalibreringsintervall på ett år.

Tekniska data (Med reservation för tekniska ändringar. 06.17)

Mätområde inomhus 0,2 m - 20 m
Noggrannhet (normal)* ± 0,2 mm / m
Laserklass 2 < 1 mW
Laservågslängd 650 nm
Stråldivergens < 1,5 mrad
Arbetsbetingelser	-10°C ... 40°C, Luftfuktighet max.20 ... 85% rH, icke-kondenserande,Arbetshöjd max. 2 000 m över havet
Förvaringsbetingelser	-20°C ... 70°C,Luftfuktighet max. 80% rH
Automatisk avstängning	dynamiskt beroende på mätläge:Laser: 30 sek. - 5 min.Enhet: 3 - 8 min.
Strömförsörjning 2 x AAA 1,5 V batterier
Mätt (B x H x Dj) 100 x 23 x 35 mm
Vikt (inklusive batterier) 82 g

* Upp till 10 m mätavständ vid bra reflekterande målyta och lämplig rumstemperatur. Vid större avständ och ogynnsamma mätvillkor, exempelvis starkt solsken eller svagt reflekterande målytor, kan mätavvikelsen öka med ± 0,2 mm/m.

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det euro-peiska direktivet för uttjänta el- och elektro-nikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=lrmt2

CE
