MANUALE UTENTE LaserRangeMaster T2 Laserliner

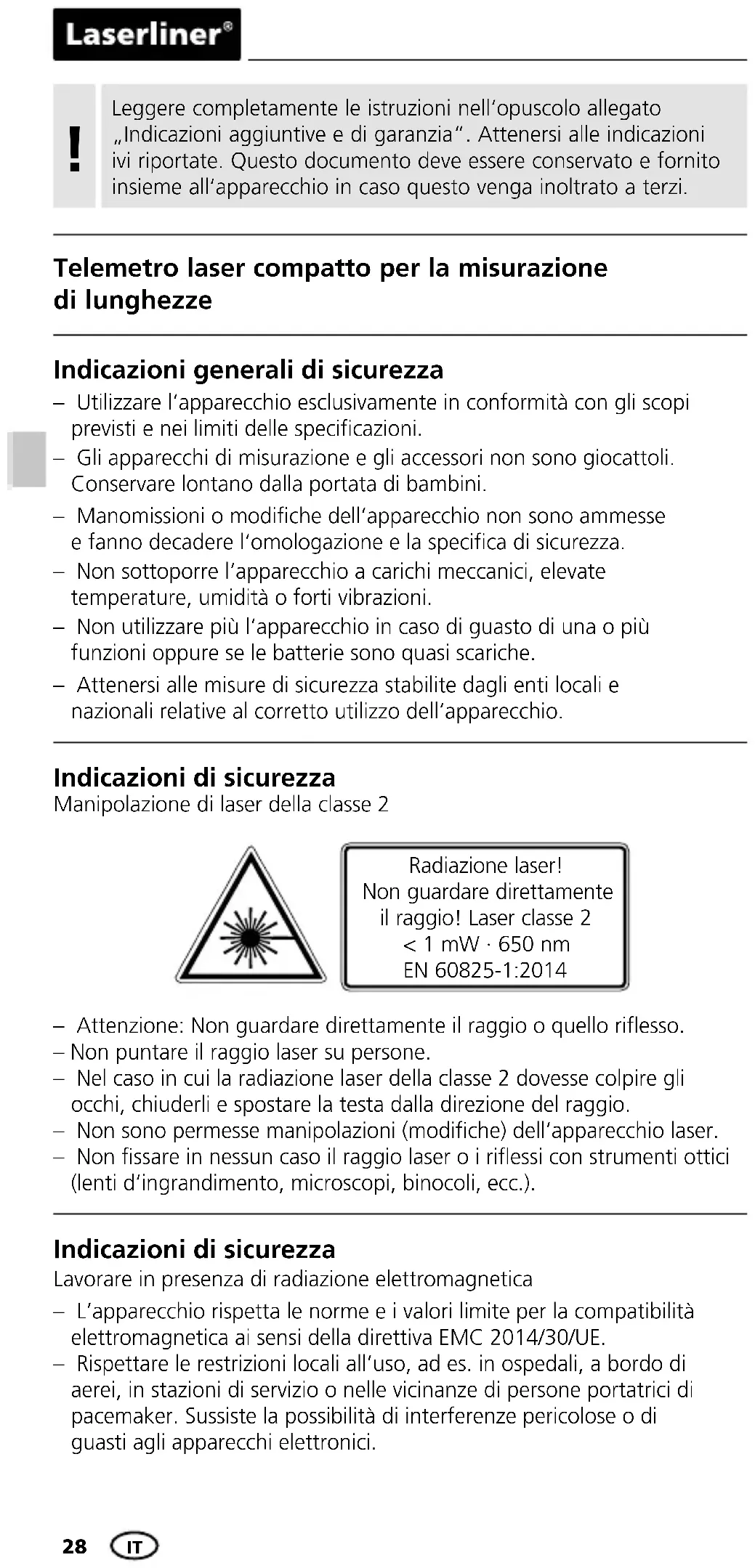

Leggere completamente le istruzioni nell'opuscolo allegato „Indicazioni aggiuntive e di garanzia". Attenersi alle indicazioni ivi riportate. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Telemetro laser compatto per la misurazione di lunghezze

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 650 nm EN 60825-1:2014

• Attenzione: Non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non sono permesse manipolazioni (modifiche) dell'apparecchio laser.
• Non fissare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di guasti agli apparecchi elettronici.

- L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

a MEAS 2.934 m 3.515 m 10.313 m b c d

DISPLAY:

a Piano di misura (riferimento) posteriore / anteriore / Filettatura
b Misura continua / Misura della lunghezza
c Valori intermedi
d Valori misurati / risultati di misura Unità di misura m / ft / inch / _' _"

1. DIST 2.

TASTIERA:

1. Misura

2. ON / OFF Piano di misura (riferimento) posteriore / anteriore / Filettatura

3. • 2. Unità di misura m / ft / inch / _' _"

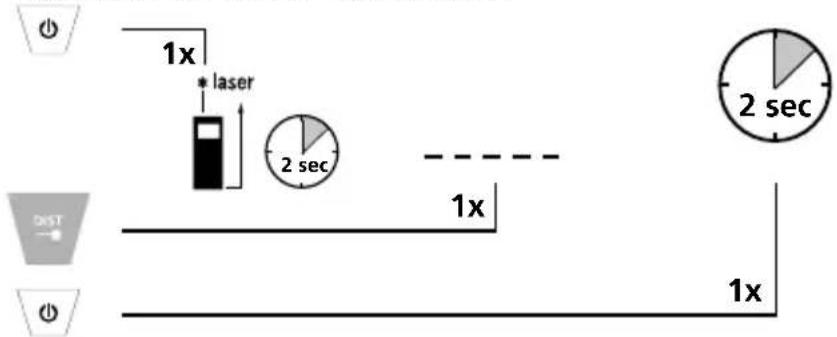

Accensione, misura e spegnimento:

Strumento On Misura Strumento Off

1x * laser 2 sec 1x 2 sec 1x

Dopo l'accensione l'apparecchio si avvia in modalità di misura continua.

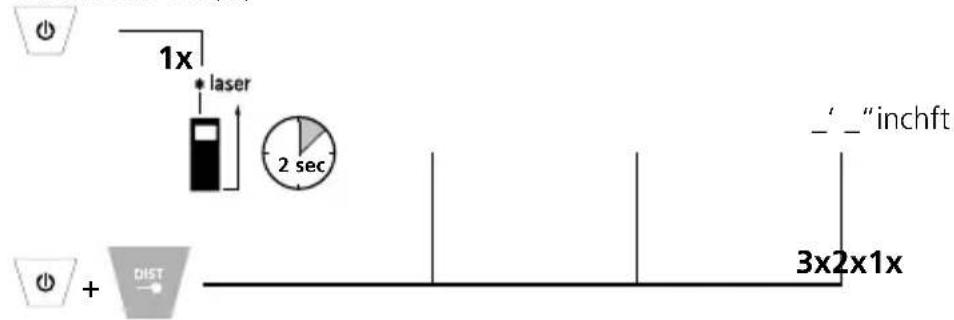

Cambio dell'unità di misura:

Strumento On (m)

1x laser 2 sec _/_"inchft 3x2x1x + DIST

Laserliner®

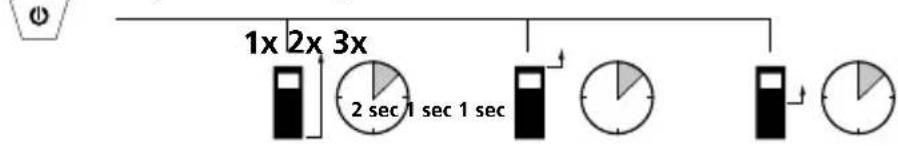

Commutazione del piano di misura (riferimento):

posteriore (Strumento On) anteriore Filettatura

Misura della lunghezza:

Strumento On Misura / Hold

1x * laser 2 sec DIST 1x

! Dopo l'accensione l'apparecchio si avvia in modalità di misura continua.

Avvertenze importanti

• Il laser indica il punto fino al quale si esegue la misura. Nel raggio laser non devono sporgere oggetti.
• Durante la misura l'apparecchio compensa temperature diverse dell'ambiente, per cui occorre attendere per un breve periodo di adattamento quando si passa ad un altro luogo a temperatura notevolmente diversa.
• L'apparecchio è utilizzabile all'aperto solo in maniera limitata e non può essere usato in presenza di intensa radiazione solare.
• Nelle misure all'aperto, la pioggia, la nebbia e la neve possono influenzare o falsificare i risultati di misura.
• In condizioni sfavorevoli, ad esempio superfici poco riflettenti, lo scarto massimo può essere maggiore di 3 mm.
• I tappeti, le imbottiture e le tende non riflettono il laser in maniera ottimale. Utilizzare superfici lisce.
• I risultati delle misure eseguite attraverso il vetro (finestre) possono essere falsificati.
• Una funzione di risparmio di energia spegne l'apparecchio automaticamente.
• Pulizia con un panno morbido. All'interno dell'apparecchio non deve penetrare acqua

Codice di guasto:

Err204: Errore di calcolo

Err208: Errore interno

Err255: Segnale ricevuto troppo debole o tempo di misurazione troppo lungo

Err256: Segnale ricevuto troppo forte

Err261: Fuori dal campo di misura

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali.

Dati tecnici (Con riserva di modifiche tecniche. 06.17)

Campo di misura interno 0,2 m - 20 m
Precisione (tipico)* ± 0,2 mm / m
Classe laser 2 < 1 mW
Lunghezza delle onde laser 650 nm
Divergenza di fascio < 1,5 mrad
Condizioni di lavoro	-10°C ... 40°C, umidità dell'aria max.20 ... 85% rH, non condensante,Altezza di lavoro max. 2000 msopra il livello del mare (zero normale)
Condizioni di stoccaggio	-20°C ... 70°C,umidità dell'aria max. 80% rH
Spegnimento automatico	dinamico a seconda della modalità di misura:Laser: 30 sec. - 5 min.Apparecchio: 3 min. 8 min.
Alimentazione elettrica 2 pile	AAA da 1,5 V
Dimensioni (L x H x P) 100 x 23 x 35 mm
Peso (con pile) 82 g

* fino distanze di misura di 10 m con superfici da misurare ben riflettenti e a temperatura ambiente. In caso di distanze maggiori e condizioni sfavorevoli, come p.e. forte irradiazione solare o superfici da misurare poco riflettenti, la divergenza di misura può salire di ± 0,2 mm/m.

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=lrmt2
