LaserRangeMaster T2 - Telêmetro Laserliner - Manual de utilização gratuito

MANUAL DE UTILIZADOR LaserRangeMaster T2 Laserliner

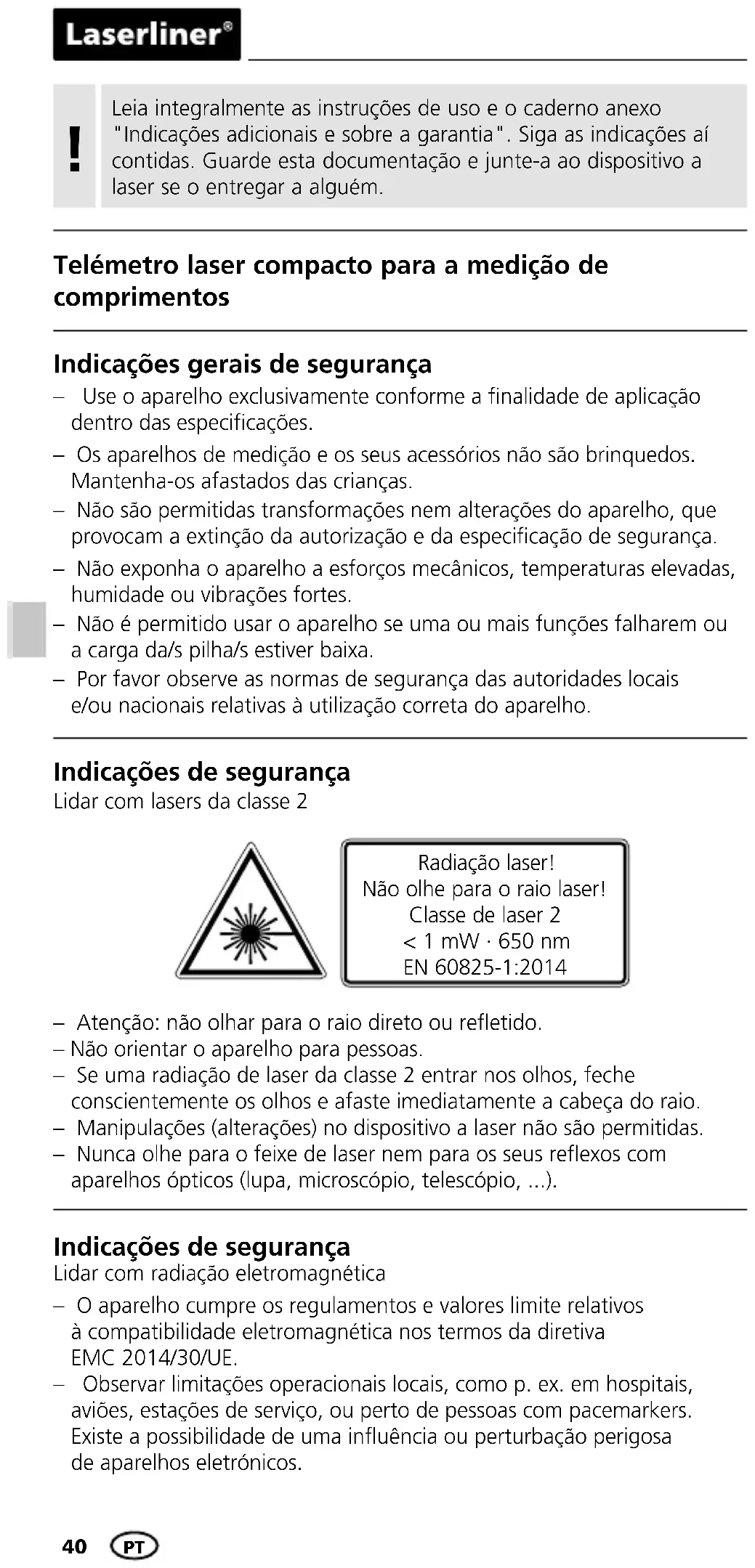

Leia integralmente as instruções de uso e o caderno anexo "Indicações adicionais e sobre a garantia". Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.

Telémetro laser compacto para a medição de comprimentos

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
• Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especificação de segurança.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.
• Por favor observe as normas de segurança das autoridades locais e/ou nacionais relativas à utilização correta do aparelho.

Indicações de segurança

Lidar com lasers da classe 2

Radiação laser! Não olhe para o raio laser! Classe de laser 2 < 1 mW · 650 nm EN 60825-1:2014

• Atenção: não olhar para o raio direto ou refletido.
• Não orientar o aparelho para pessoas.
• Se uma radiação de laser da classe 2 entrar nos olhos, feche conscientemente os olhos e afaste imediatamente a cabeça do raio.
• Manipulações (alterações) no dispositivo a laser não são permitidas.
• Nunca olhe para o feixe de laser nem para os seus reflexos com aparelhos ópticos (lupa, microscópio, telescópio, ...).

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos.

- A utilização perto de tensões elevadas ou sob campos eletromagnéticos alterados elevados pode influenciar a precisão de medição.

a MEAS 2.934 m 3.515 m 10.313 m b c d

VISOR:

a Nível de medição (referência) atrás / à frente / rosca
b Medição permanente / Medição de comprimentos
c Valores intermédios
d Valores medidos / Resultados da medição Unidade m / pé / polegada / _' _"

1.

TECLADO:

1. Medição
2. LIGAR / DESLIGAR Nível de medição (referência) atrás / à frente / rosca
3. • 1. Unidade m / pé / polegada / _' _"

2.

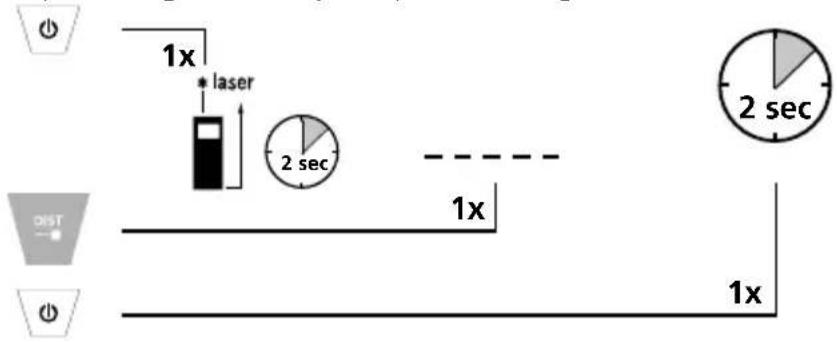

Ligar, medir e desligar:

Aparelho ligado Medição Aparelho desligado

1x * laser 2 sec 2 sec 1x 1x

Após a ligação o aparelho é iniciado com a medição permanente.

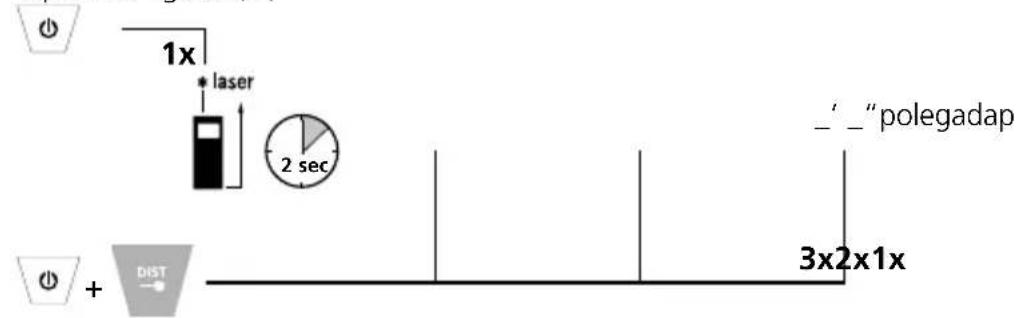

Mudar a unidade de medição:

Aparelho ligado (m)

1x * laser 2 sec _ ' _ " polegadap 3x2x1x + DIST

Laserliner®

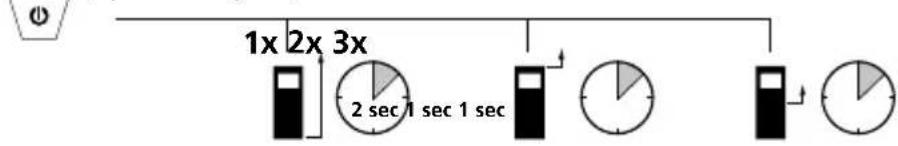

Mudar o nível de medição (referência):

atrás (Aparelho ligado) à frente rosca

Medição de comprimentos:

Aparelho ligado medição / hold

1x * laser 2 sec DIST 1x

Após a ligação o aparelho é iniciado com a medição permanente.

Indicações importantes

• O laser indica o ponto de medição até ao qual é efetuada a medição. No feixe laser não pode haver interferências de objetos.
• Ao efectuar a medição, o aparelho compensa temperaturas ambiente diferentes. Por isso, considere um período breve de adaptação se mudar de sítios com grandes diferenças de temperatura.
• O aparelho só pode ser usado no exterior com limitações e não poderer usado com radiação solar forte.
• Em medições ao ar livre, a chuva, a névoa e a neve podem influenciar ou falsificar os resultados da medição.
• Se houver condições desfavoráveis, como p. ex. superfícies com más características refletoras, a divergência máx. pode ser superior a 3 mm.
• Alcatifas, estofos ou cortinas não refletem idealmente o laser. Utilize superfície lisas.
• Nas medições através de vidro (vidros de janelas), os resultados de medição podem ser falsificados.
• Uma função de poupança de energia desliga automaticamente o aparelho.
• Limpar com um pano macio. Não pode penetrar água na caixa.

Código de erro:

Err253: A temperatura é demasiado baixa: < 0°C

Err255: Sinal recebido demasiado fraco ou o tempo de medição é longo demais

Err256: Sinal recebido demasiado forte

Err261: Fora da margem de medição

Err500: Erro de hardware

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Calibragem

O medidor tem de ser calibrado e controlado regularmente para garantir a precisão dos resultados de medição. Recomendamos um intervalo de calibragem de um ano.

Dados técnicos (sujeito a alterações técnicas 06.17)

Margem de medição interior 0,2 m - 20 m
Exatidão (usual)* ± 0,2 mm / m
Classe de laser 2 < 1 mW
Comprimento de onda laser 650 nm
Divergência de raio < 1,5 mrad
Condições de trabalho	-10°C ... 40°C, humidade de ar máx.20 ... 85% rH, sem condensação,Altura de trabalho máx. de 2000 m em relação ao NM (nível do mar)
Condições de armazenamento	-20°C ... 70°C,humidade de ar máx. 80% rH
Desconexão automática	Dinâmica conforme o modo de medição:Laser: 30 seg. - 5 min.Aparelho: 3 min. - 8 min.
Abastecimento de corrente 2 x pilha AAA 1,5 V
Dimensões (L x A x P) 100 x 23 x 35 mm
Peso (incl. pilha) 82 g

* até 10 m de distância de medição com superfície alvo bem refletora e temperatura ambiente. No caso de distâncias superiores e condições de medição desfavoráveis, como p. ex. radiação solar forte ou superfícies alvo mal refletoras, a divergência de medição pode aumentar ± 0,2 mm/m.

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em:

http://laserliner.com/info?an=lrmt2

CE —

Laserliner®
