Type de produit	Télémètre laser
Marque	Laserliner
Modèle	LaserRangeMaster T2
Catégorie	Télémètre
Plage de mesure	0,2 m - 20 m (intérieur)
Précision (typique)	± 0,2 mm/m
Classe laser	Classe 2, < 1 mW
Longueur d'onde laser	650 nm
Alimentation	2 piles AAA 1,5 V
Dimensions (L x H x P)	100 x 23 x 35 mm
Poids (piles incluses)	82 g
Conditions de travail	-10°C à 40°C, HR max 85% sans condensation
Arrêt automatique	Laser : 30 s à 5 min ; Appareil : 3 min à 8 min
Entretien et nettoyage	Chiffon humide, pas de solvants, retirer les piles avant stockage prolongé
Calibrage recommandé	Une fois par an
Codes d'erreur principaux	Err220 (piles faibles), Err252/253 (température), Err255 (signal faible), Err256 (signal fort)
Consignes de sécurité	Ne pas regarder le faisceau direct ou réfléchi ; ne pas diriger vers des personnes ; ne pas modifier l'appareil
Pays d'origine	Allemagne (marque Laserliner)

FOIRE AUX QUESTIONS - LaserRangeMaster T2 Laserliner

Comment allumer et mesurer avec le LaserRangeMaster T2 ?

Appuyez sur le bouton MARCHE pour allumer l'appareil. Le laser s'active automatiquement. Visez la cible et appuyez à nouveau sur le bouton pour effectuer une mesure. Pour éteindre, maintenez le bouton enfoncé.

Comment changer l'unité de mesure (m, ft, inch) ?

Lorsque l'appareil est allumé, appuyez sur le bouton correspondant pour basculer entre m, ft, inch et _'_" (pouces fractionnés). L'unité s'affiche à l'écran.

Que faire si l'écran affiche Err220 ?

Le code Err220 indique que les piles sont faibles. Remplacez les deux piles AAA par des neuves.

Comment nettoyer le télémètre ?

Utilisez un chiffon doux légèrement humide. N'utilisez pas de produits nettoyants, abrasifs ou solvants. Veillez à ce que l'eau ne pénètre pas dans le boîtier.

Peut-on utiliser l'appareil en extérieur ?

L'utilisation en extérieur est limitée. Évitez le fort ensoleillement, la pluie, le brouillard ou la neige, car cela peut fausser les mesures. Privilégiez les surfaces claires et mates.

Quelle est la précision du LaserRangeMaster T2 ?

La précision typique est de ±0,2 mm/m jusqu'à 10 m sur une surface bien réfléchissante à température ambiante. Au-delà ou dans mauvaises conditions, l'écart peut atteindre ±0,2 mm/m supplémentaire.

Comment régler le plan de mesure (référence arrière/avant/filetage) ?

Appuyez sur le bouton de commutation du plan de mesure pour choisir entre la référence arrière (bord arrière de l'appareil), avant (bord avant) ou filetage (trépied). La sélection s'affiche à l'écran.

Que signifie le code d'erreur Err255 ?

Err255 indique que le signal reçu est trop faible ou que le temps de mesure est trop long. Vérifiez que la cible est bien réfléchissante et que le faisceau n'est pas obstrué.

Dois-je calibrer l'appareil régulièrement ?

Oui, il est recommandé de calibrer l'instrument une fois par an pour garantir la précision des mesures. Contactez un service agréé si nécessaire.

Comment stocker l'appareil lorsqu'il n'est pas utilisé ?

Retirez les piles avant un stockage prolongé. Conservez l'appareil dans un endroit sec et propre, à l'abri des températures extrêmes (entre -20°C et 70°C) et de l'humidité.

MODE D'EMPLOI LaserRangeMaster T2 Laserliner

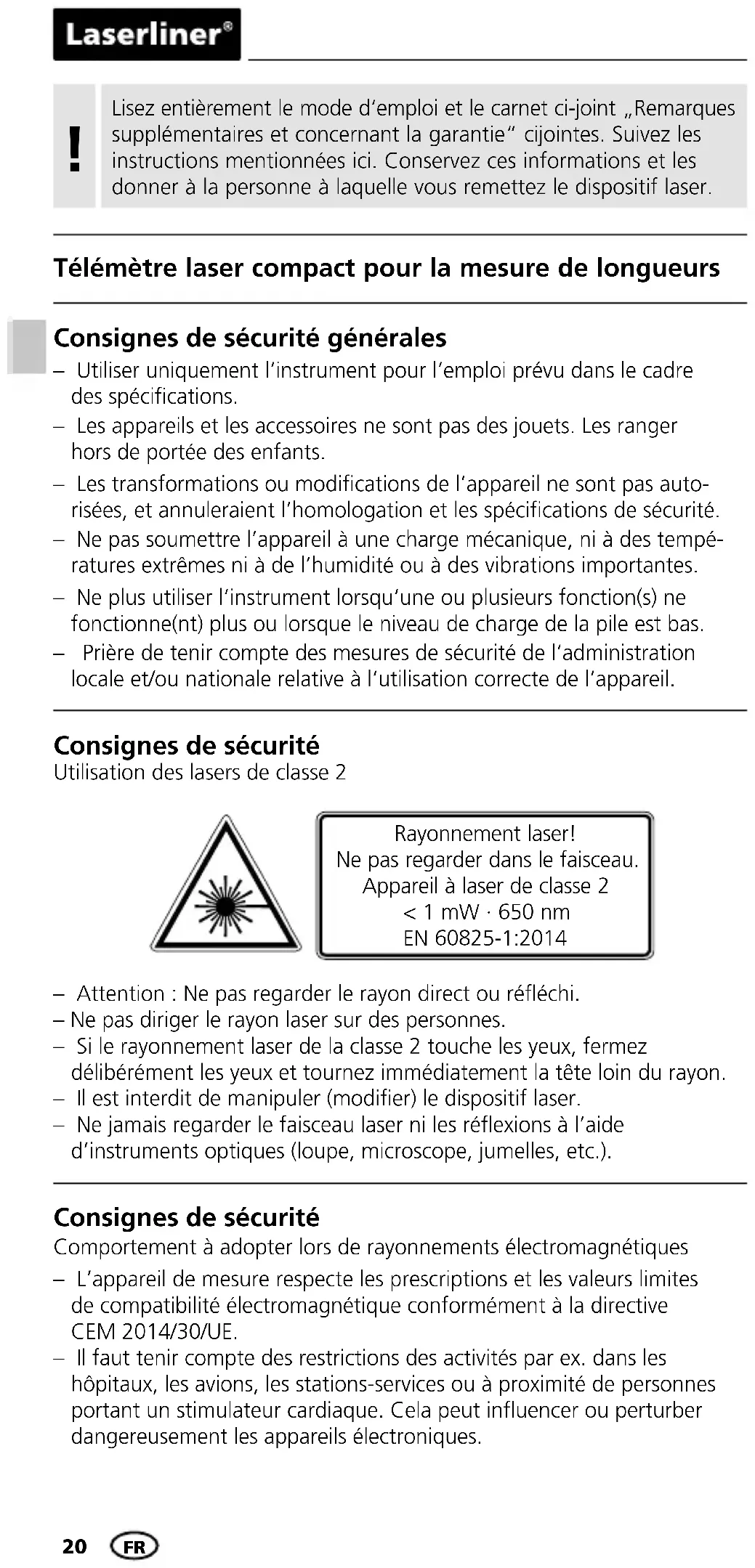

Lisez entièrement le mode d'emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie“. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez le dispositif laser.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes, ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser ! Ne pas regarder dans le faisceau.

Appareil à laser de classe 2

< 1 mW · 650 nm

EN 60825-1:2014

• Attention : Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Il est interdit de manipuler (modifier) le dispositif laser.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

- L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.

- Il faut tenir compte des restrictions des activités, par ex. dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Cela peut influencer ou perturber dangereusement les appareils électroniques.

- L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure.

Affichage :

a Plan de mesure (référence) arrière / avant / filetage b Mesure continue / Mesure de la longueur c Valeurs intermédiaires d Valeurs mesurées / Résultats de mesure Unité en m / ft / inch / _' _"

1. Mesurer
2. MARCHE / ARRÊT Plan de mesure (référence) arrière / avant / filetage

Unité en m / ft / inch / _' _"

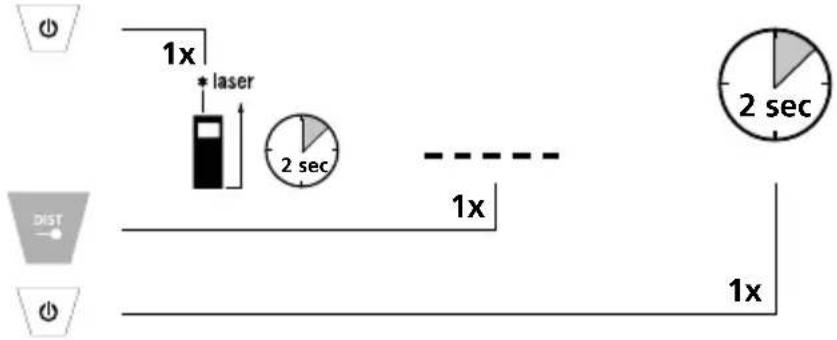

Mise en marche, mesure et arrêt :

Instrument en marche. Mesurer. Instrument à l'arrêt.

L'appareil lance la mesure continue dès qu'il est mis en marche.

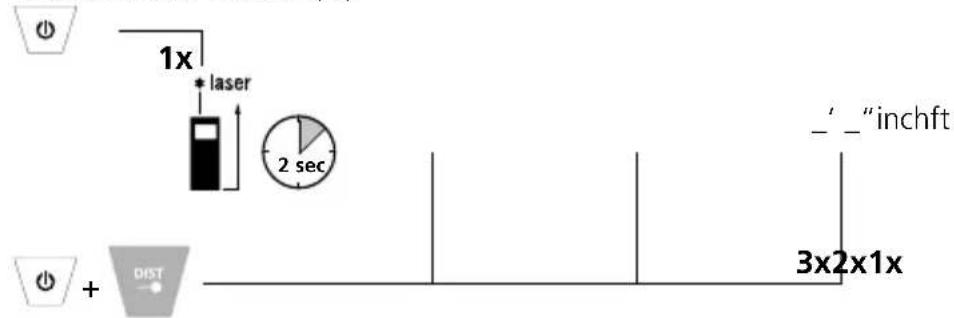

Changer d'unité de mesure :

Instrument en marche (m)

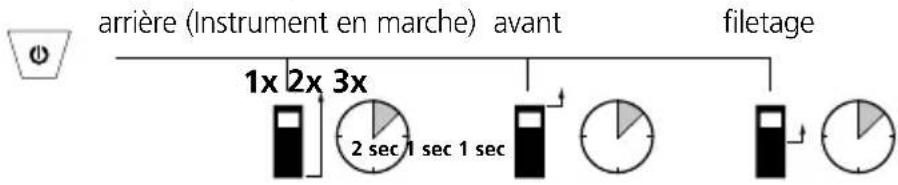

Commutation au plan de mesure (référence) :

Mesure de la longueur :

Instrument en marche Mesurer / Hold

L'appareil lance la mesure continue dès qu'il est mis en marche.

Remarques importantes

• Le laser affiche le point jusqu'auquel la mesure sera effectuée. Aucun objet ne doit se dépasser dans le champ du rayon laser.
• Pendant la mesure, l'instrument compense les écarts de température ambiante. En cas d'écarts de température importants, tenez compte d'une courte période d'adaptation suite au changement de lieu.
• L'utilisation de l'instrument à l'extérieur est limitée et il n'est pas possible de l'utiliser en cas de fort ensoleillement.
• La pluie, le brouillard et la neige peuvent influencer voire fausser les mesures à l'air libre.
• L'écart peut être supérieur à 3 mm en cas de mauvaises conditions de mesure, par exemple en cas de surfaces à mauvaise réflexion.
• Les tapis, les sièges rembourrés ou les rideaux ne renvoient pas le rayon laser de manière optimale. Utiliser des surfaces lisses.
• Dans le cas de mesures à travers du verre (vitres), il est possible que les résultats de mesure soient faussés.
• Une fonction d'économie d'énergie éteint automatiquement l'instrument.
• Nettoyage avec une lingette douce. L'eau ne doit pas pénétrer dans le boîtier.

Code erreur :

Err204: Erreur de calcul

Err208: Erreur interne

Err220: Échanger les piles

Err252: Température trop élevée : > 40°C

Err253: Température trop basse : < 0°C

Err255: Le signal reçu est trop faible ou le temps de mesure est trop long

Err256: Le signal reçu est trop fort

Err261: En dehors de la plage de mesure

Err500: Défaillance matérielle

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin de garantir la précision des résultats de la mesure. Nous recommandons de procéder une fois par an à un calibrage.

Données techniques (Sous réserve de modifications techniques. 06.17)

Plage de mesure à l'intérieur 0,2 m - 20 m
Précision (typique)* ± 0,2 mm	/ m
Laser classer 2 < 1 mW
Longueur de l'onde laser 650 nm
Divergence du faisceau < 1,5 mrad
Conditions de travail	-10°C ... 40°C,Humidité relative de l'air max. 20 ... 85% rH, non condensante, Altitude de travail max. de 2 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-20°C ... 70°C,Humidité relative de l'air max. 80% rH
Arrêt automatique	dynamique en fonction du mode de mesure :Laser : de 30 s à 5 minAppareil : de 3 min à 8 min
Alimentation électrique piles 2 x AAA 1,5 Volt
Dimensions (L x H x P) 100 x 23 x 35 mm
Poids (piles incluse) 82 g

* jusqu'à une distance de 10 m avec une surface cible bien réfléchissante et à température ambiante. L'écart de mesure peut atteindre ± 0,2 mm/m en cas de plus grandes distances et de conditions de mesure moins favorables, comme par ex. en cas de fort ensoleillement ou de surfaces cibles à faible réflexion.

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=lrmt2
