LaserRangeMaster T2 - Dalmierz Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Dalmierz laserowy
Marka	Laserliner
Model	LaserRangeMaster T2
Kategoria	Dalmierz
Zakres pomiarowy	0,2 m - 20 m (wewnątrz)
Dokładność (typowa)	± 0,2 mm/m
Klasa lasera	Klasa 2, < 1 mW
Długość fali lasera	650 nm
Zasilanie	2 baterie AAA 1,5 V
Wymiary (dł. x wys. x gł.)	100 x 23 x 35 mm
Waga (z bateriami)	82 g
Warunki pracy	-10°C do 40°C, wilg. wzgl. max 85% bez kondensacji
Wyłączanie automatyczne	Laser: 30 s do 5 min; Urządzenie: 3 min do 8 min
Konserwacja i czyszczenie	Wilgotna szmatka, bez rozpuszczalników, wyjąć baterie przed dłuższym przechowywaniem
Zalecana kalibracja	Raz w roku
Główne kody błędów	Err220 (słabe baterie), Err252/253 (temperatura), Err255 (słaby sygnał), Err256 (silny sygnał)
Zasady bezpieczeństwa	Nie patrzeć w wiązkę bezpośrednią ani odbitą; nie kierować na osoby; nie modyfikować urządzenia
Kraj pochodzenia	Niemcy (marka Laserliner)

Często zadawane pytania - LaserRangeMaster T2 Laserliner

Jak włączyć i mierzyć za pomocą LaserRangeMaster T2?

Naciśnij przycisk WŁĄCZ, aby włączyć urządzenie. Laser aktywuje się automatycznie. Wyceluj w cel i ponownie naciśnij przycisk, aby dokonać pomiaru. Aby wyłączyć, przytrzymaj przycisk.

Jak zmienić jednostkę miary (m, ft, cal)?

Gdy urządzenie jest włączone, naciśnij odpowiedni przycisk, aby przełączać między m, ft, cal i '_'" (cale ułamkowe). Jednostka wyświetla się na ekranie.

Co zrobić, jeśli ekran wyświetla Err220?

Kod Err220 oznacza, że baterie są słabe. Wymień obie baterie AAA na nowe.

Jak wyczyścić dalmierz?

Użyj miękkiej, lekko wilgotnej szmatki. Nie używaj środków czyszczących, ściernych ani rozpuszczalników. Upewnij się, że woda nie dostanie się do obudowy.

Czy można używać urządzenia na zewnątrz?

Użycie na zewnątrz jest ograniczone. Unikaj silnego nasłonecznienia, deszczu, mgły lub śniegu, ponieważ może to zafałszować pomiary. Preferuj jasne i matowe powierzchnie.

Jaka jest dokładność LaserRangeMaster T2?

Typowa dokładność wynosi ±0,2 mm/m do 10 m na dobrze odbijającej powierzchni w temperaturze pokojowej. Powyżej lub w złych warunkach odchylenie może wynosić dodatkowe ±0,2 mm/m.

Jak ustawić płaszczyznę pomiaru (odniesienie tył/przód/gwint)?

Naciśnij przycisk przełączania płaszczyzny pomiaru, aby wybrać między odniesieniem tylnym (tylna krawędź urządzenia), przednim (przednia krawędź) lub gwintem (statyw). Wybór wyświetla się na ekranie.

Co oznacza kod błędu Err255?

Err255 oznacza, że odebrany sygnał jest zbyt słaby lub czas pomiaru jest zbyt długi. Sprawdź, czy cel jest dobrze odbijający i czy wiązka nie jest zablokowana.

Czy muszę regularnie kalibrować urządzenie?

Tak, zaleca się kalibrację instrumentu raz w roku, aby zapewnić dokładność pomiarów. W razie potrzeby skontaktuj się z autoryzowanym serwisem.

Jak przechowywać urządzenie, gdy nie jest używane?

Wyjmij baterie przed dłuższym przechowywaniem. Przechowuj urządzenie w suchym i czystym miejscu, z dala od ekstremalnych temperatur (od -20°C do 70°C) i wilgoci.

INSTRUKCJA OBSŁUGI LaserRangeMaster T2 Laserliner

Przeczytać dokładnie instrukcję obsługi i załączoną broszurę „Informacje gwarancyjne i dodatkowe”. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Kompaktowy dalmierz laserowy do pomiaru długości

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
• Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
• Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
• Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.
• Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia.

Zasady bezpieczeństwa

Stosowanie laserów klasy 2

Promieniowanie laserowe!

Nie kierowaae lasera w oczy!

Laser klasy 2

< 1 mW · 650 nm

EN 60825-1:2014

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.
– Nie kierować promienia lasera na osoby.
– W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.
– Manipulacje (zmiany) urządzenia laserowego są niedopuszczalne.
– Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...).

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Istnieje możliwość szkodliwego wpływu lub uszkodzenia urządzeń elektronicznych.

- W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.

WYŚWIETLACZ:

a Płaszczyzna pomiarowa (odniesienie) tył / przód / Gwint
b Pomiar ciągły / Pomiar długości
c Wartości pośrednie
d Wartości pomiaru / wyniki pomiaru Jednostka m / ft / inch / _' _"

1.

KLAWIATURA:

1. Pomiar
2. WŁ / WYŁ Płaszczyzna pomiarowa (odniesienie) tył / przód / Gwint
3. • 2. Jednostka m / ft / inch / _' _"

2.

Włączanie, pomiar i wyłączanie:

urządzenie wt. pomiar urządzenie wyt.

Urządzenie uruchamia się po włączeniu pomiaru ciągłego.

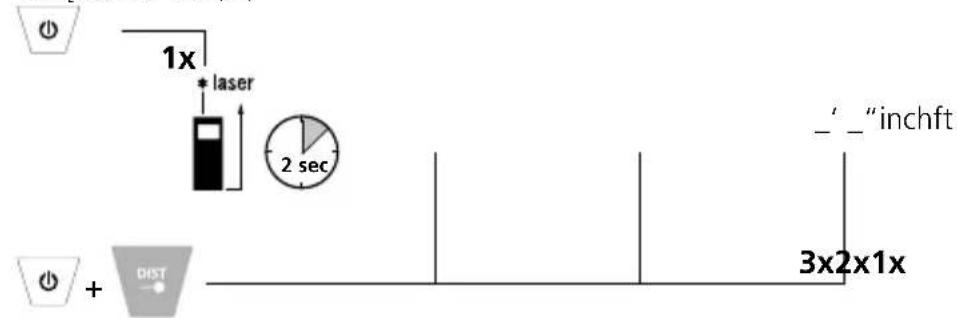

Przełączanie jednostki pomiaru:

urządzenie wł. (m)

Laserliner®

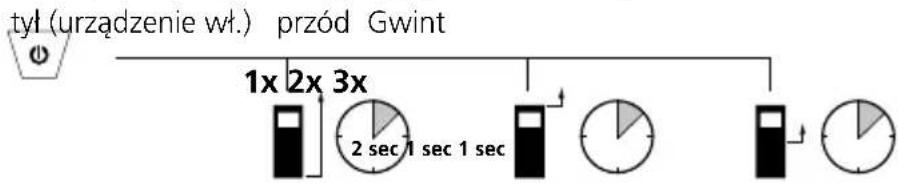

Przełączanie płaszczyzny pomiarowej (odniesienia):


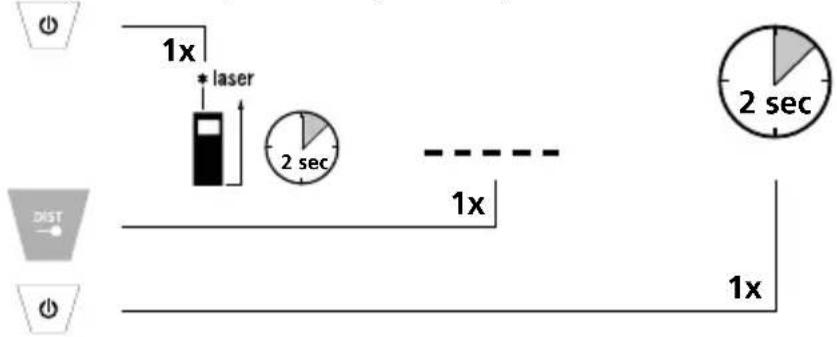

Pomiar długości:

urządzenie wt. pomiar / hold

Urządzenie uruchamia się po włączeniu pomiaru ciągłego.

Ważne wskazówki

• Laser wskazuje punkt pomiarowy, do którego odbywa się pomiar. W promieniu lasera nie mogą znajdować się żadne przedmioty
• Urządzenie kompensuje podczas pomiaru różnice temperatur wnętrza. Dlatego w razie zmiany miejsca pomiaru o dużej różnicy temperatury należy uwzględnić pewien czas adaptacji.
• Eksploatacja urządzenia na zewnątrz jest ograniczona i przy silnym nasłonecznieniu jego użycie jest niemożliwe.
• Wyniki pomiarów na wolnym powietrzu mogą być zafałszowywane przez opady deszczu, mgłę i śnieg.
• W niekorzystnych warunkach, na przykład przy powierzchniach zle odbijających światło, maksymalny odchyl pomiaru może być większy niż 3 mm.
• Dywany, tapicerka czy zasłony nie odbijają optymalnie promienia lasera. Należy korzystać z gładkich powierzchni.
• W przypadku pomiarów przez szkło (szyby okienne) wyniki pomiarów mogą być zafałszowane.
• Funkcja oszczędzania energii automatycznie wyłącza urządzenie.
• Urządzenie czyścić miękką szmatką. Do obudowy nie może przedostać się woda.

Kody błędów:

Err204: Błąd obliczeniowy

Err208: Błąd wewnętrzny

Err220: Wymienić baterie

Err252: Zbyt wysoka temperatura: >40°C

Err253: Zbyt niska temperatura: < 0°C

Err255: Odbierany sygnał jest zbyt słaby lub czas pomiaru zbyt długi

Err256: Odbierany sygnał jest zbyt silny

Err261: Poza zakresem pomiaru

Err500: Błąd sprzętowy

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Kalibracja

Przyrząd pomiarowy napięcia musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności wyników pomiarów. Zalecamy przeprowadzać kalibrację raz na rok.

Dane Techniczne (Zmiany zastrzezone. 06.17)

Zakres pomiaru wewnątrz 0,2 m - 20 m
Dokładność (typowo)* ± 0,2 mm / m
Klasa lasera 2 < 1 mW
Długość fali lasera 650 nm
Dywergencja promienia laserowego	< 1,5 mrad
Warunki pracy	-10°C ... 40°C, Wilgotność powietrza maks. 20 ... 85% wilgotności względnej, bez skraplania, Wysokość robocza maks. 2000 m nad punktem zerowym normalnym
Warunki przechowywania	-20°C ... 70°C, Wilgotność powietrza maks. 80% wilgotności względnej
Automatyczne wyłączanie	dynamicznie w zależności od trybu pomiaru: Laser: 30 s – 5 min.Urzadzenie: 3 min. – 8 min.
Zasilanie 2 baterie AAA 1,5 V
Wymiary (S x W x G) 100 x	23 x 35 mm
Masa (z baterie) 82 g

* Do 10 m odstępu pomiarowego przy dobrze odbijającej światło powierzchni docelowej i temperaturze pokojowej. W przypadku większych odległości i niekorzystnych warunków pomiaru, jak np. silne promieniowanie słoneczne lub słabo odbijające światło powierzchnie docelowe, odchylenie pomiarowe może wzrosnąć o ± 0,2 mm/m.

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=lrmt2
