GEBRUIKSAANWIJZING LaserRangeMaster T2 Laserliner

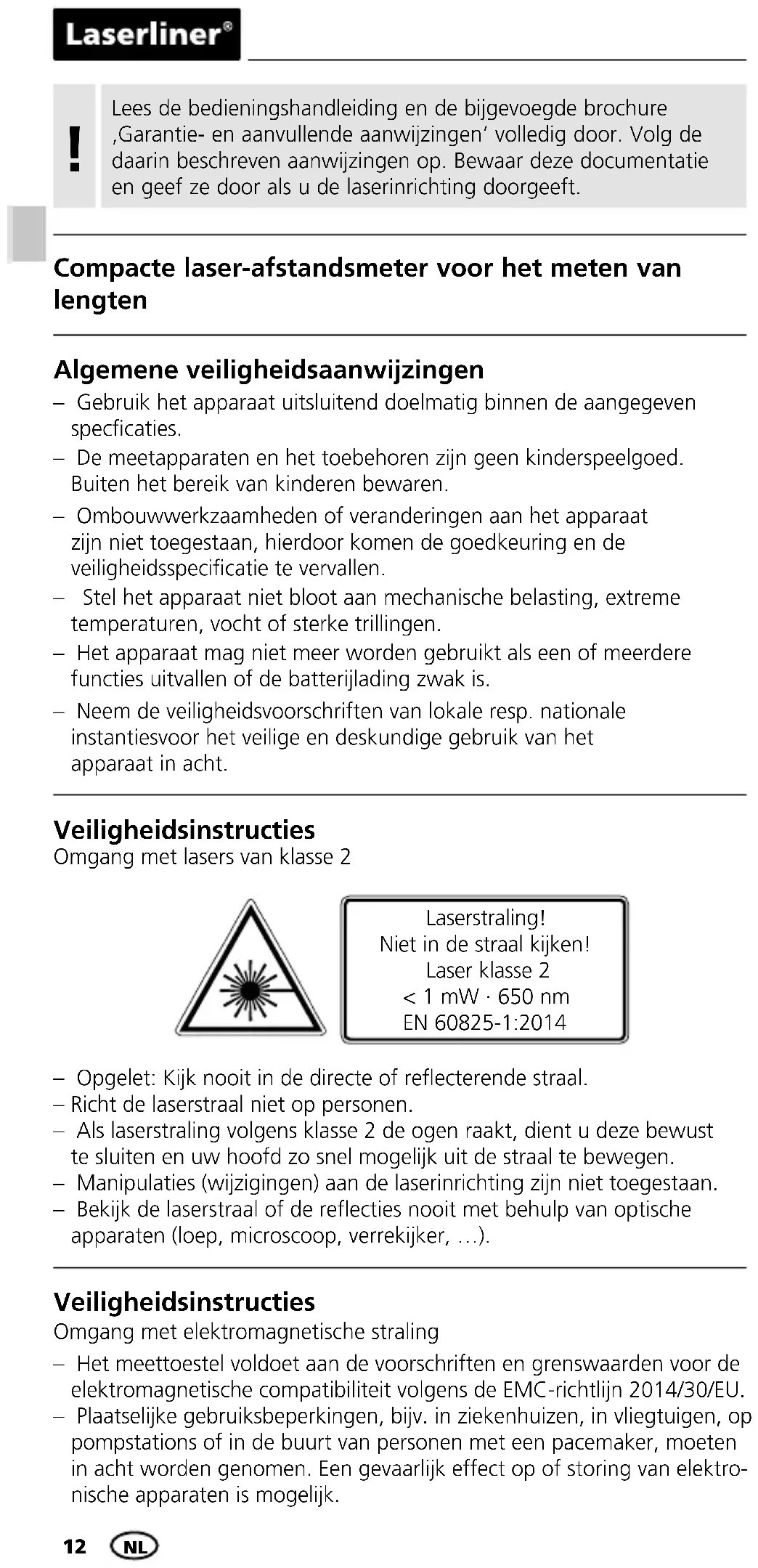

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Compacte laser-afstandsmeter voor het meten van lengten

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken!

Laser klasse 2 < 1 mW · 650 nm

EN 60825-1:2014

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van elektronische apparaten is mogelijk.

- Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

a MEAS 2.934 m 3.515 m 10.313 m b c d

DISPLAY:

a Meetniveau (referentie) achter / voor / Schroefdraad
b Constante meting / Lengtemeting
c Tussenwaarden
d Meetwaarden / meetresultaten Eenheid m / ft / inch / _ ' "

1.

TOETSENBORD:

1. Meten
2. AAN / UIT Meetniveau (referentie) achter / voor / Schroefdraad
3. • 2.

Eenheid m / ft / inch / _' _"

2.

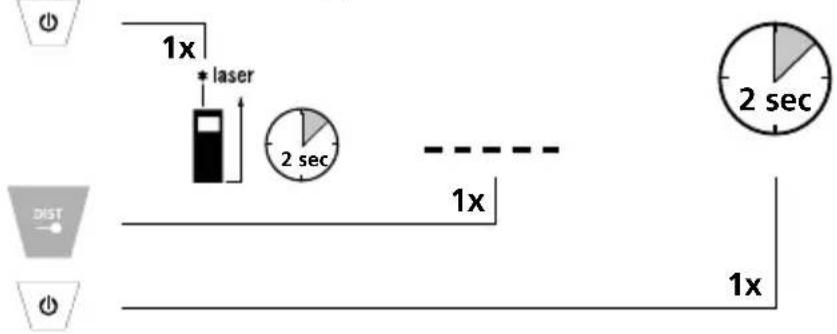

Inschakelen, meten en uitschakelen:

apparaat aan meten apparaat uit

1x * laser 2 sec 1x 2 sec DIST 1x

!

Het apparaat begint na het inschakelen met een constante meting.

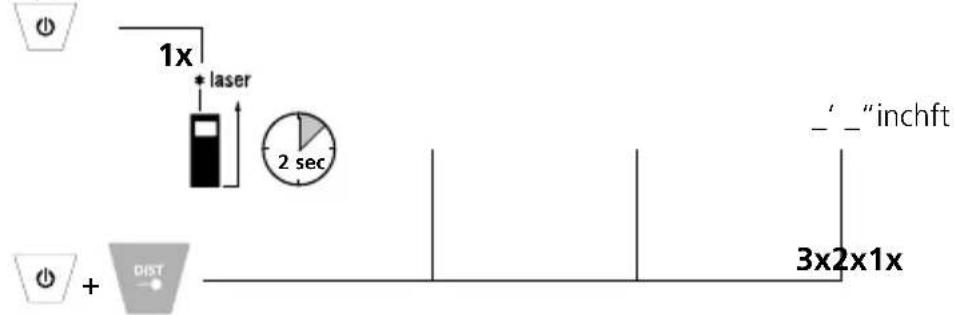

Meeteenheid omschakelen:

apparaat aan (m)

1x + laser 2 sec - ' "inchft 3x2x1x + DIST

Laserliner®

apparaat aan meten / hold

1x * laser 2 sec 1x DIST

Het apparaat begint na het inschakelen met een constante meting.

Belangrijke opmerkingen

• De laser geeft het meetpunt aan tot waar gemeten wordt.
  De laserstraal mag niet door voorwerpen onderbroken worden.
• Bij de meting compenseert het apparaat verschillende ruimte-temperaturen. Houd daarom rekening met een korte aanpassingstijd bij plaatsveranderingen met grote temperatuurverschillen.
• Het apparaat kan in het buitenbereik slechts beperkt worden toegepast en kan bij sterke zoninstraling niet worden gebruikt.
• Bij metingen in de openlucht kunnen regen, mist en sneeuw de meetresultaten beïnvloeden resp. vervalsen.
• Bij ongunstige omstandigheden zoals bijv. slecht reflecterende oppervlakken kan de maximale afwijking meer dan 3 mm bedragen.
• Tapijten, kussens of gordijnen reflecteren de laser niet optimaal. Werk dus met gladde oppervlakken.
• Bij metingen door glas (ramen) kunnen de meetresultaten worden vervalst.
• Een energiebesparingsfunctie schakelt het apparaat automatisch uit.
• Reinig het apparaat met een zachte, droge doek. Er mag geen water in de behuizing dringen.

Foutcode:

Err204: Berekeningsfout

Err208: Interne fout

Err220: Batterij is bijna leeg

Err252: Temperatuur is te hoog: > 40°C

Err253 Temperatuur is te laag: < 0°C

Err255: Ontvangen signaal te zwak of meettijd is te lang

Err256:: Ontvangen signaal te sterk

Err261: Buiten het meetbereik

Err500: Hardwarefout

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

Technische gegevens
(Technische veranderingen voorbehouden 06.17)

Meetbereik binnen 0,2 m - 20 m
Nauwkeurigheid (karakteristiek)*	± 0,2 mm / m
Laserklasse 2 < 1 mW
Lasergolflengte 650 nm
Straalafwijking < 1,5 mrad
Werkomstandigheden	-10°C ... 40°C, Luchtvochtigheid max. 20 ... 85% rH, niet-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdam Peil)
Opslagvoorwaarden	-20°C ... 70°C, Luchtvochtigheid max. 80% rH
Automatische uitschakeling	dynamisch al naargelang de meetmodus: Laser: 30 sec. - 5 min. Apparaat: 3 min. - 8 min.
Stroomverzorging 2 x AAA 1	,5 Volt-batterijen
Afmetingen (B x H x D) 100	x 23 x 35 mm
Gewicht (incl. batterijen) 82	g

* tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij grotere afstanden en ongunstige meetvoorwaarden, zoals sterke zonnestraling of zwak reflecterende doeloppervlakken, kan de meetafwijking ± 2 mm/m groter worden.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=lrmt2
