Ürün tipi	Lazer mesafe ölçer
Marka	Laserliner
Model	LaserRangeMaster T2
Kategori	Mesafe ölçer
Ölçüm aralığı	0,2 m - 20 m (iç mekan)
Hassasiyet (tipik)	± 0,2 mm/m
Lazer sınıfı	Sınıf 2, < 1 mW
Lazer dalga boyu	650 nm
Güç kaynağı	2 adet AAA 1,5 V pil
Boyutlar (U x Y x D)	100 x 23 x 35 mm
Ağırlık (piller dahil)	82 g
Çalışma koşulları	-10°C ile 40°C, maks. %85 bağıl nem, yoğuşmasız
Otomatik kapanma	Lazer: 30 sn - 5 dk; Cihaz: 3 dk - 8 dk
Bakım ve temizlik	Nemli bez, solvent yok, uzun süreli saklama öncesi pilleri çıkarın
Önerilen kalibrasyon	Yılda bir kez
Ana hata kodları	Err220 (zayıf piller), Err252/253 (sıcaklık), Err255 (zayıf sinyal), Err256 (güçlü sinyal)
Güvenlik talimatları	Doğrudan veya yansıyan ışına bakmayın; kişilere doğrultmayın; cihazı değiştirmeyin
Menşei ülke	Almanya (Laserliner markası)

Sık sorulan sorular - LaserRangeMaster T2 Laserliner

LaserRangeMaster T2 nasıl açılır ve ölçüm yapılır?

Cihazı açmak için AÇMA düğmesine basın. Lazer otomatik olarak etkinleşir. Hedefi nişan alın ve ölçüm yapmak için tekrar düğmeye basın. Kapatmak için düğmeyi basılı tutun.

Ölçü birimi (m, ft, inç) nasıl değiştirilir?

Cihaz açıkken, m, ft, inç ve _'_" (kesirli inç) arasında geçiş yapmak için ilgili düğmeye basın. Birim ekranda görüntülenir.

Ekranda Err220 görünürse ne yapmalıyım?

Err220 kodu pillerin zayıf olduğunu gösterir. İki AAA pili yenileriyle değiştirin.

Mesafe ölçer nasıl temizlenir?

Hafif nemli yumuşak bir bez kullanın. Temizleyici, aşındırıcı veya solvent ürünler kullanmayın. Suyun muhafazaya girmediğinden emin olun.

Cihaz dış mekanda kullanılabilir mi?

Dış mekan kullanımı sınırlıdır. Güçlü güneş ışığından, yağmurdan, sisten veya kardan kaçının çünkü bunlar ölçümleri bozabilir. Açık ve mat yüzeyleri tercih edin.

LaserRangeMaster T2'nin hassasiyeti nedir?

Tipik hassasiyet, oda sıcaklığında iyi yansıtan bir yüzeyde 10 m'ye kadar ±0,2 mm/m'dir. Daha uzakta veya kötü koşullarda sapma ±0,2 mm/m'ye kadar ek olabilir.

Ölçüm düzlemi (arka/ön/diş referansı) nasıl ayarlanır?

Ölçüm düzlemi düğmesine basarak arka (cihazın arka kenarı), ön (ön kenar) veya diş (tripod) arasında seçim yapın. Seçim ekranda görüntülenir.

Err255 hata kodu ne anlama gelir?

Err255 alınan sinyalin çok zayıf olduğunu veya ölçüm süresinin çok uzun olduğunu gösterir. Hedefin iyi yansıttığından ve ışının engellenmediğinden emin olun.

Cihazı düzenli olarak kalibre etmeli miyim?

Evet, ölçüm doğruluğunu garanti altına almak için cihazın yılda bir kez kalibre edilmesi önerilir. Gerekirse yetkili bir servise başvurun.

Cihaz kullanılmadığında nasıl saklanır?

Uzun süreli saklamadan önce pilleri çıkarın. Cihazı kuru ve temiz bir yerde, aşırı sıcaklıklardan (-20°C ile 70°C arası) ve nemden uzakta saklayın.

KULLANIM KILAVUZU LaserRangeMaster T2 Laserliner

Kullanım kılavuzunu ve ekte bulunan „Garanti Bilgileri ve Diğer Açıklamalar“ defterini lütfen tam olarak okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve lazer tesisatı elden çıkarıldığında beraberinde verilmelidir.

Uzunlukların ölçümu için kompakt lazer mesafe ölçüm cihazı

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
• Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır. Bu durumda cihazın onay belgesi ve güvenlik spesifikasyonu geçerliliğini kaybetmektedir.
• Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız.
• Bir veya birden fazla fonksiyonu arıza gösterliğinde ya da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir.
• Cihazın uygun kullanımı ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.

Emniyet Direktifleri

Sınıf 2'ye ait lazerlerin kullanımı

Lazer işini! Doğrudan işina bakmayiniz! Lazer sınıf 2 < 1 mW · 650 nm EN 60825-1:2014

• Dikkat: Lazer ışınına veya yansıyan ışına direkt olarak bakmayınız.
  – Lazer işinini insanların üstüne.doğrultmayınız.
• 2 sınıfı lazer işını göze vurduğunda gözlerin bilinçli olarak kapatılması ve başın derhal ışından dışarı çevrilmesi gerekmektedir.
• Lazer tesisatı üzerinde her türlü manipülasyon (değişiklik) yasaktır.
• Lazer ışınlarına veya yansımalarına (/refleksiyonlarına) asla optik cihazlar (büyüteç, mikroskop, dürbün, ...) aracılığıyla bakmayınız.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

- Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktifinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur.

- Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanlıın yakınında, dikkate alınması gerekmektedir. Elektronik cihazların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

- Yüksek gerilimlerin veya yüksek elektromanyetik dalgalı akım alanlarının yakınlarında kullanılması ölçüm doğruluğunu etkileyebilir.

EKRAN:

a Ölçüm düzlemi (referans) arkada / önde / diş
b Sürekli ölçüm / Uzunluk ölçümü
c Ara değerler
d Ölçüm değerleri / Ölçüm sonuçları Birim m / ft / inch / _' "

1.

TUŞ TAKIMI:

1. Ölçme
2. AÇIK / KAPALI Ölçüm düzlemi (referans) arkada / önde / diş
3. • 2. Birim m / ft / inch / _ ' "

2.

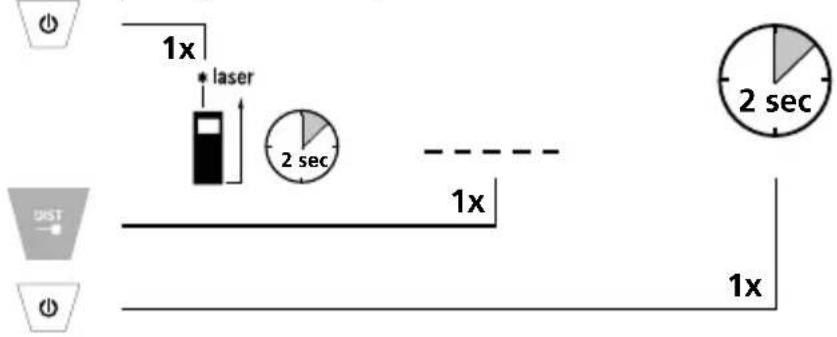

Çalıştırma, ölçme ve kapatma:

Cihaz açık Ölçme Cihaz kapalı

Cihaz açıldıktan sonra sürekli ölçüm ayarında çalışmaya başlar.

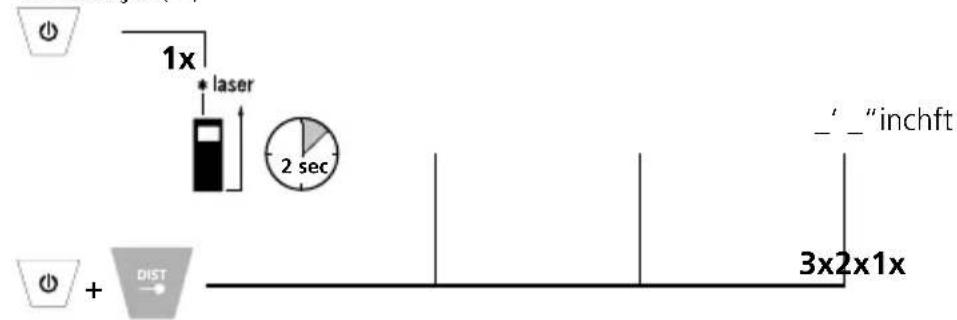

Ölçüm biriminin değiştirilmesi:

Cihaz açık (m)

Laserliner®

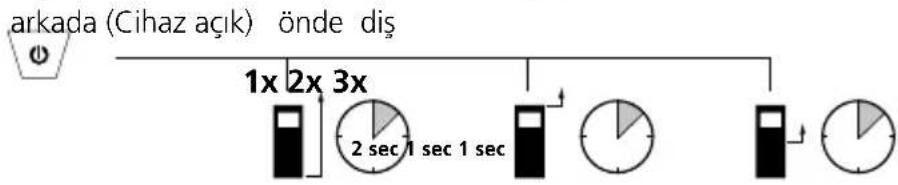

Ölçüm düzleminin (referans) değiştirilmesi:

Uzunluk ölçümü:

Cihaz açık Ölçme / Hold

Cihaz açıldıktan sonra sürekli ölçüm ayarında çalışmaya başlar.

Önemli Uyarılar

• Lazer ölçüye esas olan ölçüm noktasını gösterir. Lazer ışınının alanına nesneler girmemelidir.
• Cihaz, ölçüm sırasında farklı oda sıcaklıklarını dengeler. Bu nedenle büyük sıcaklık farklarına sahip ortamlara geçildiğinde, ortam sıcaklığına uyması için kısa bir süre bekleyiniz.
• Bu cihaz açık alanlarda sadece kısıtlı olarak kullanılabilir, aşırı güneş ışığında ise hiç kullanılamaz.
• Dışarda yapılan ölçümlerde yağmurlu, sisli ve karlı havalar ölçüm değerlerini etkileyebilir ve yanlış olmalarına yol açabilir.
• Uygunsuz şartlarda, ms. kötü yansımaları olan yüzeylerde maks. ölçüm sapması 3 mm üzerinde olabilir.
• Halılar, döşemeler veya perdeler lazeri mükemmel şekilde geri yansıtmaz. Düz olan yüzeyleri kullanınız.
• Camdan (pencere camı) geçen ölçümlerde ölçüm değerlerinde hata oluşabilir.
• Enerji tasarrufu fonksiyonu cihazı otomatik olarak kapatır.
• Yumuşak bir bezle temizleyiniz. Gövde içine su girmemelidir.

Hata kodu:

Err204: Hesaplama hatası

Err208: Dahili hata

Err220: Pilleri değiştiriniz

Err252: Isı çok yüksek: > 40°C

Err253: Isı çok düşük: < 0°C

Err255: Alınan sinyal fazla zayıf veya ölçüm süresi çok uzun

Err256: Alınan sinyal fazla güçlü

Err261: Ölçüm alanı dışında

Err500: Hardware hatası

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız.

Kalibrasyon

Ölçüm cihazının düzenli olarak kalibre edilmesi gerekmektedir, ki ölçüm sonuçlarının doğruluğu sağlanabilinsin. Bizim tavsiyemiz bir yıllık ara ile kalibre edilmesidir.

Teknik özellikler (Teknik değişiklikler saklıdır. 06.17)

İç ölçüm alanı 0,2 m - 20 m
Hassasiyet (tipik)* ± 0,2 mm / m
Lazer sınıfı 2 < 1 mW
Lazer dalga boyu 650 nm
Işın diverjansı < 1,5 mrad
Çalıştırma şartları	-10°C ... 40°C, Hava nemi maks. 20 ... 85% rH, yoğuşmasız, Çalışma yükseklik maks. 2000 m normal sıfır üzeri
Saklama koşulları	-20°C ... 70°C, Hava nemi maks. 80% rH
Otomatik kapama	Ölçüm moduna göre dinamik: Lazer: 30 san. - 5 dak. Cihaz: 3 dak. - 8 dak.
Elektrik beslemesi 2 x 1,5 V AAA tipi pil
Boyutlar (G x Y x D) 100 x 23 x 35 mm
Ağırlık (piller dahil) 82 g

* yansıması iyi olan hedef yüzeylerde ve oda ısısında 10 m'ye kadar ölçüm mesafesi. Daha büyük mesafelerde ve uygunsuz ölçüm şartlarında, örn. yoğun günüş ışığı veya yansıması az olan hedef yüzeylerde ölçüm sapması ± 0,2 mm/m oranında artabilir.

AB Düzenlemeleri ve Atık Arıtma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarları ve ek direktifler için:

http://laserliner.com/info?an=lrmt2
