BRUGSANVISNING LaserRangeMaster T2 Laserliner

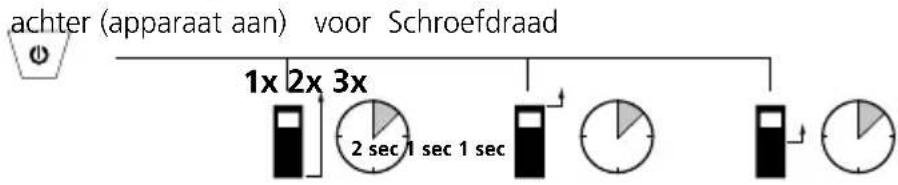

Skift af måleplan (reference):

Lengtemeting:

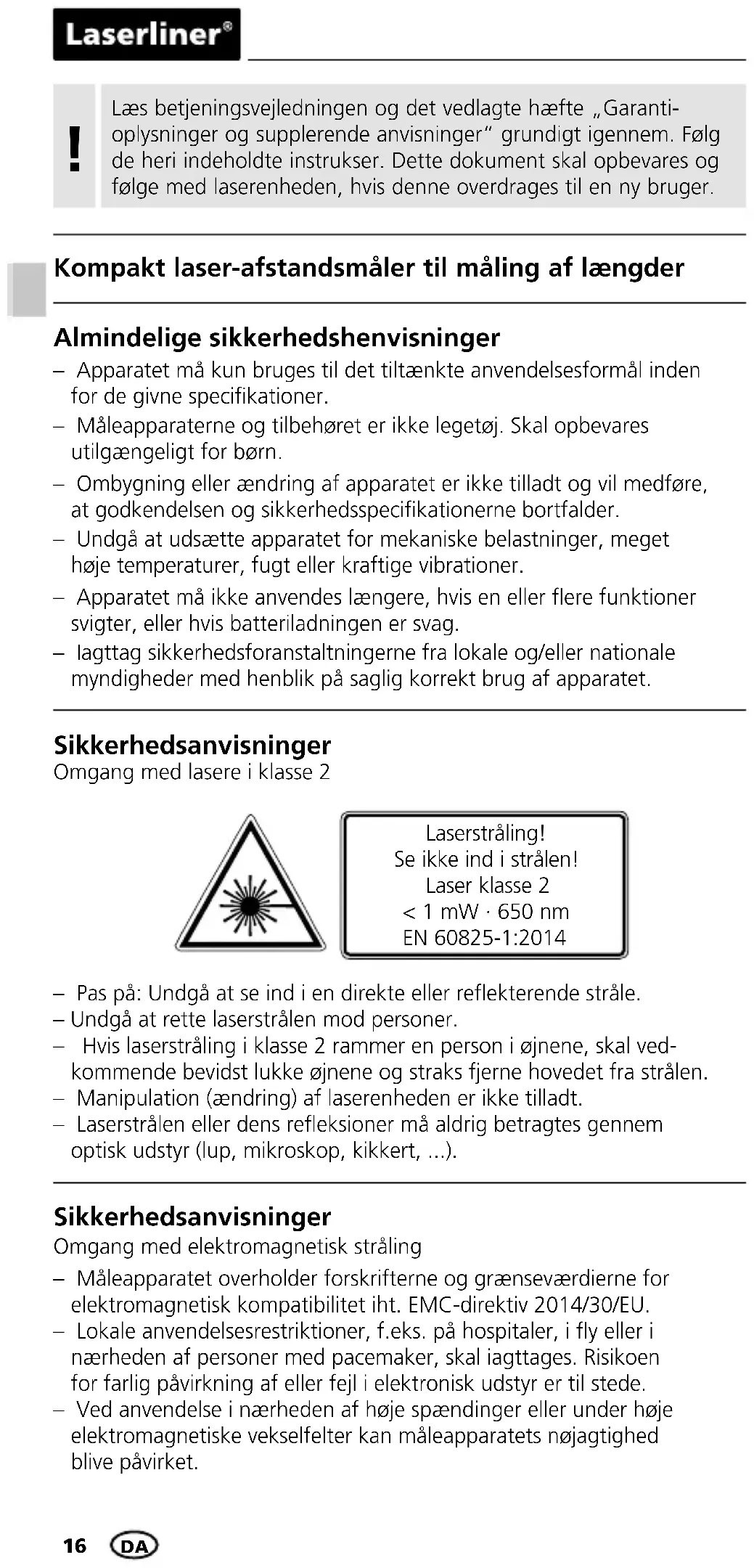

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Kompakt laser-afstandsmåler til måling af længder

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2014

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
• Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Manipulation (ændring) af laserenheden er ikke tilladt.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning af eller fejl i elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

a Måleplan (reference) bag / foran / gevind
b Kontinuerlig måling / Længdemåling
c Mellemværdier
d Måleværdier / Måleresultater Enhed i m / fod / tommer / _' "

1.

TASTATUR:

1. Måling
2. TÆND / SLUK Måleplan (reference) bag / foran / gevind
3. • 2. Enhed i m / fod / tommer / _ ' _ "

2.

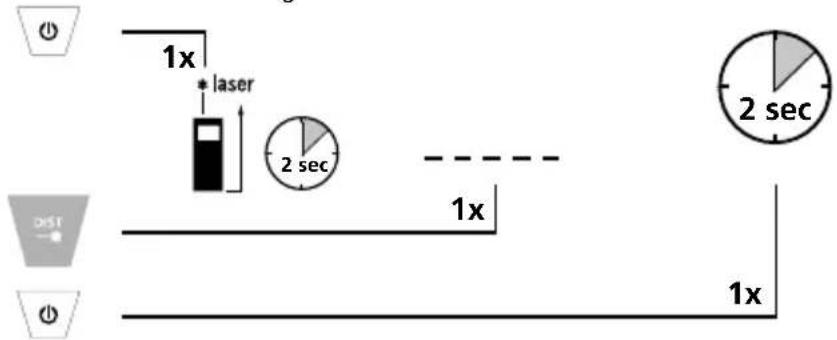

Tænding, måling og slukning:

Enhed tændt Måling Enhed slukket

1x * laser 2 sec 1x 2 sec 1x

Apparatet starter, när der tændes for den kontinuerlige måling.

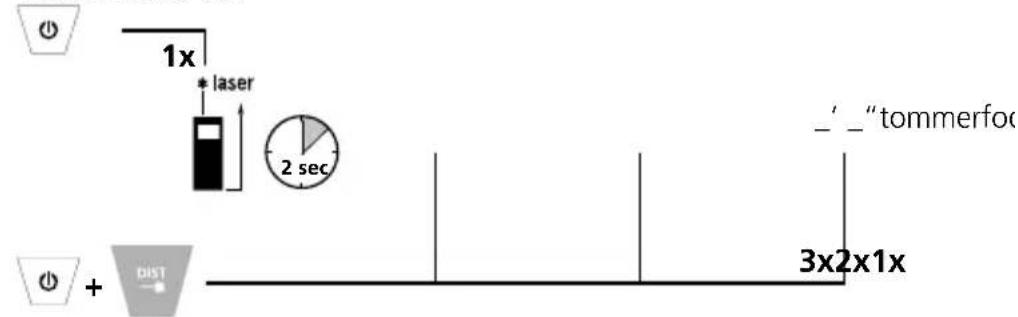

Skift af måleenhed:

Enhed tændt (m)

1x * laser 2 sec - ' "tommerfoo 3x2x1x + DIST

Laserliner®

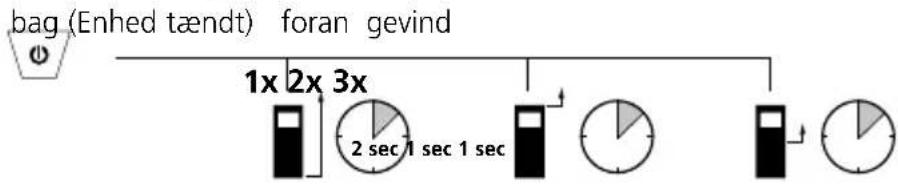

Skift af måleplan (reference):

Længdemåling:

Enhed tændt Måling / Hold

1x * laser 2 sec DIST 1x

Apparatet starter, när der tændes for den kontinuerlige måling.

Vigtigt

• Laseren angiver det målepunkt, hvortil der måles. Der må ikke komme genstande i vejen for laserstrålen.
• Enheden kompenserer for forskellige rumtemperaturer under målingen. Man skal derfor være opmærksom på, at der er en kort tilpasningstid, när der skiftes mellem steder med store temperaturforskelle.
• Enheden kan kun bruges i begrænset omfang udendørs og slet ikke i kraftigt sollys.
• Ved måling i det fri kan regn, tåge og sne påvirke og / eller forfalske måleresultaterne.
• Under ugunstige forhold som fx dårligt reflekterende overflader kan den maksimale afvigelse være større end 3 mm.
• Tæpper, puder eller gardiner reflekterer ikke laseren optimalt. Sørg for at bruge glatte overflader.
• Ved måling gennem glas (ruder) risikerer man, at måleresultatet bliver forfalsket.
• En energisparefunktion slukker automatisk for enheden.
• Rengøres med en blød klud. Der må ikke trænge vand ind i huset.

Fejlkode:

Err204: Beregningsfejl

Err208: Intern fejl

Err220: Udskift batterier

Err252: Temperatur er for høj: > 40°C

Err253: Temperatur er for lav: < 0°C

Err255: Modtaget signal for svagt eller måletid er for lang

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år.

Tekniske data (Ret til ændringer forbeholdt. 06.17)

Måleområde indendørs 0,2 m	- 20 m
Nøjagtighed (typisk)* ± 0,2 mm / m
Laserklasse 2 < 1 mW
Laserbølgelængde 650 nm
Stråledivergens < 1,5 mrad
Arbejdsbetingelser	-10°C ... 40°C, Luftfugtighed maks.20 ... 85% rH, ikke-kondenserende,Arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-20°C ... 70°C,Luftfugtighed maks. 80% rH
Automatisk slukning	dynamisk alt efter målemodus:Laser: 30 sek. - 5 min.Apparat: 3 min. - 8 min.
Strømforsyning 2 x AAA 1,5 Volt-batterier
Mål (B x H x D) 100 x 23 x 35	mm
Vægt (inkl. batterier) 82 g

* op til 10 m måleafstand ved godt reflekterende måloverflade og rumtemperatur. Ved større afstande og mindre gode måleforhold som fx kraftigt sollys eller svagt reflekterende måloverflader kan måleafvigelsen stige med ± 0,2 mm/m.

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=lrmt2
