Tuotetyyppi	Laseretäisyysmittari
Merkki	Laserliner
Malli	LaserRangeMaster T2
Kategoria	Etäisyysmittari
Mittausalue	0,2 m - 20 m (sisätila)
Tarkkuus (tyypillinen)	± 0,2 mm/m
Laserluokka	Luokka 2, < 1 mW
Laserin aallonpituus	650 nm
Virtalähde	2 AAA-paristoa 1,5 V
Mitat (P x K x S)	100 x 23 x 35 mm
Paino (paristot mukaan lukien)	82 g
Käyttöolosuhteet	-10°C – 40°C, max 85 % RH, ei kondensoitumista
Automaattinen sammutus	Laser: 30 s – 5 min; Laite: 3 min – 8 min
Huolto ja puhdistus	Kostea liina, ei liuottimia, poista paristot ennen pitkäaikaista säilytystä
Suositeltu kalibrointi	Kerran vuodessa
Tärkeimmät virhekoodit	Err220 (paristot heikot), Err252/253 (lämpötila), Err255 (heikko signaali), Err256 (vahva signaali)
Turvallisuusohjeet	Älä katso suoraan tai heijastuneeseen säteeseen; älä suuntaa ihmisiin; älä muuta laitetta
Alkuperämaa	Saksa (Laserliner-tuotemerkki)

Usein kysytyt kysymykset - LaserRangeMaster T2 Laserliner

Kuinka kytkeä päälle ja mitata LaserRangeMaster T2:lla?

Paina ON-painiketta kytkeäksesi laitteen päälle. Laser aktivoituu automaattisesti. Tähtää kohteeseen ja paina painiketta uudelleen suorittaaksesi mittauksen. Sammuta pitämällä painiketta painettuna.

Kuinka vaihtaa mittayksikkö (m, ft, tuuma)?

Kun laite on päällä, paina vastaavaa painiketta vaihtaaksesi m, ft, tuuma ja _'_\" (jaetut tuumat) välillä. Yksikkö näkyy näytöllä.

Mitä tehdä, jos näyttö näyttää Err220?

Koodi Err220 osoittaa, että paristot ovat heikot. Vaihda molemmat AAA-paristot uusiin.

Kuinka puhdistaa etäisyysmittari?

Käytä pehmeää, hieman kosteaa liinaa. Älä käytä puhdistusaineita, hankausaineita tai liuottimia. Varmista, ettei vettä pääse koteloon.

Voiko laitetta käyttää ulkona?

Ulkokäyttö on rajoitettua. Vältä voimakasta auringonpaistetta, sadetta, sumua tai lunta, koska se voi vääristää mittauksia. Suosi vaaleita ja mattapintaisia pintoja.

Mikä on LaserRangeMaster T2:n tarkkuus?

Tyypillinen tarkkuus on ±0,2 mm/m enintään 10 m etäisyydellä hyvin heijastavalla pinnalla huoneenlämpötilassa. Tätä pidemmällä tai huonoissa olosuhteissa poikkeama voi olla enintään ±0,2 mm/m lisää.

Kuinka säätää mittaustaso (takareferenssi/etureferenssi/kierre)?

Paina mittaustason vaihtopainiketta valitaksesi takareferenssi (laitteen takareuna), etureferenssi (etureuna) tai kierre (jalusta). Valinta näkyy näytöllä.

Mitä virhekoodi Err255 tarkoittaa?

Err255 osoittaa, että vastaanotettu signaali on liian heikko tai mittausaika on liian pitkä. Tarkista, että kohde heijastaa hyvin ja ettei säde ole estynyt.

Pitääkö laite kalibroida säännöllisesti?

Kyllä, instrumentti on suositeltavaa kalibroida kerran vuodessa mittausten tarkkuuden takaamiseksi. Ota tarvittaessa yhteyttä valtuutettuun huoltoon.

Kuinka säilyttää laitetta, kun sitä ei käytetä?

Poista paristot ennen pitkäaikaista säilytystä. Säilytä laitetta kuivassa ja puhtaassa paikassa, suojassa äärilämpötiloilta (välillä -20°C – 70°C) ja kosteudelta.

KÄYTTÖOHJE LaserRangeMaster T2 Laserliner

Gerät an Messen / Hold

Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Kompakti laser-etäisyysmittari pituuksien mittaamiseen

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.

Turvallisuusohjeet

Luokan 2 laserin käyttö

Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 < 1 mW · 650 nm EN 60825-1:2014

• Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
• Älä suuntaa lasersädettä kohti ihmisiä.
• Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.
• Muutokset laserlaitteeseen on kielletty.
• Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia tai se voi aiheuttaa häiriöitä sähköisissä laitteissa.
• Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä.

a Mittaustaso (referenssi) takana / edessä / kierre
b Jatkuva mittaus / Pituuden mittaus
c Välimittaukset
d Mitatut arvot /mittaustulokset Yksikkö m /ft /inch/_"

1.

NÄPPÄIMET:

1. Mittaus
2. ON / OFF Mittaustaso (referenssi) takana / edessä / kierre
3. • 2. Yksikkö m / ft / inch / _ ' "

2.

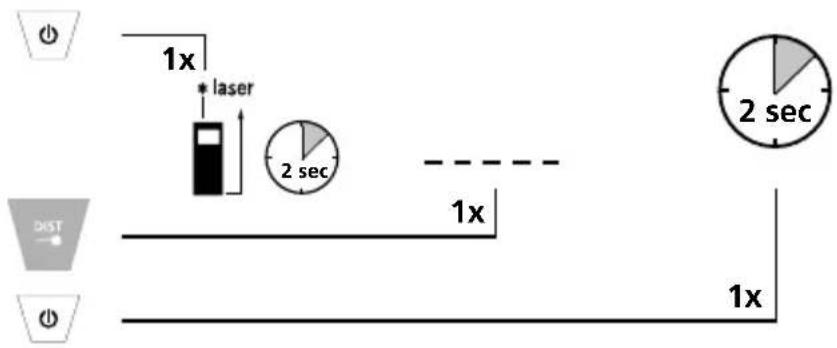

Kytkeminen ON-tilaan, mittaaminen ja kytkeminen OFF-tilaan:

laite ON mittaus laite OFF

Virran päälle kytkemisen jälkeen laite aloittaa jatkuvan mittauksen.

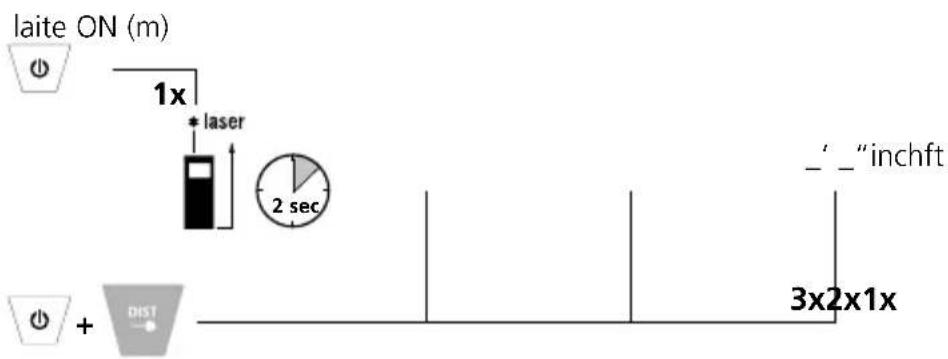

Yksikön vaihto:

Laserliner®

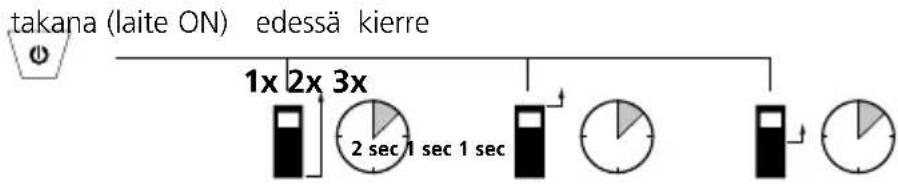

Mittaustason (referenssi) vaihtaminen:

Pituuden mittaus:

laite ON mittaus / hold

Virran päälle kytkemisen jälkeen laite aloittaa jatkuvan mittauksen.

Tärkeätä tietää

• Lasersäde etenee mitattavaan kohteeseen saakka. Säteen tiellä ei saa olla muita esineitä.
• Laite ottaa huomioon ympäröivän lämpötilan. Ennen mittauksen aloittamista anna laitteen sopeutua mittauspaikan lämpötilaan.
• Laitetta voi käyttää ulkona vain rajoituksin. Erittäin kirkkaassa auringonvalossa laitetta ei voi käyttää.
• Ulkona mitattaessa saattavat sade, sumu ja lumi vaikuttaa mittaustulosta väärentävästi.
• Maksimipoikkeama voi olla suurempi kuin 3 mm epäedullisessa mittaustilanteessa, esim. jos laserin vastaanottava pinta heijastaa huonosti.
• Matoista, pehmusteista ja verhoista laser ei heijastu parhaalla mahdollisella tavalla. Käytä mittauskohteina sileitä pintoja.
• Lasin läpi (ikkunat) mittaaminen saattaa vääristää mittaustuloksen.
• Virransäästötoiminto kytkee laitteen automaattisesti tilaan OFF.
• Käytä laitteen puhdistamiseen pehmeää kangasta. Laitteeseen ei saa päästä vettä.

Virheilmoitukset:

Err208: Sisäinen virhe

Err220: Vaihda paristot

Err252: Lämpötila on liian korkea: > 40°C

Err253: Lämpötila on liian matala: < 0°C

Err255: Vastaanotettu signaali on liian heikko tai mittausaika on liian pitkä

Err256: Vastaanotettu signaali on liian voimakas

Err261: Mittausalueen ulkopuolella

Err500: Laitevika

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittalaite pitää kalibroida ja tarkastaa säännöllisin väliajoin mittaus- tulosten tarkkuuden varmistamiseksi. Suosittelemme, että laite kalibroidaan kerran vuodessa.

Tekniset tiedot (Tekniset muutokset mahdollisia. 06.17)

Mittausalue sisätilassa 0,2	m - 20 m
Tarkkuus (tyypillinen)* ± 0,2 mm / m
Laserluokka 2 < 1 mW
Laserin aallonpituus 650 nm
Säteen hajonta < 1,5 mrad
Käyttöympäristö	-10°C ... 40°C, Ilmankosteus maks. 20 ...85% rH, ei kondensoituva, Asennuskorkeus maks. 2000 m merenpinnasta
Varastointiolosuhteet -20°C ... 70°C, Ilmankosteus maks. 80% rH
Automaattinenvirrankatkaisu	dynaaminen kulloisenkinmittaustilan mukaan:Laser: 30 s - 5 minLaite: 3 min - 8 min
Virransaanti Paino (sis. paristot)
Mitat (L x K x S) 100 x 23	x 35 mm
Paino (sis. paristot) 82 g

* jopa 10 m mittausetäisyys hyvin heijastavalla kohdepinnalla ja huonelämpötilassa. Suuremmilla etäisyyksillä ja epäedullisissa olosuhteissa, kuten voimakkaassa auringonvalossa tai huonosti heijastavalla kohdepinnalla mittapoikkeama voi olla jopa ± 0,2 mm/m.

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=lrmt2
