BRUKSANVISNING LaserRangeMaster Gi3 Laserliner

Omgang med lasere i classe 2

Laserstråling!
Se/DD:indei strålen!
Laser klasse 2
<1 mW·515 nm
EN 60825-1:2014/AC:2017

EU-bestemmelser og bortskaffelse

Apparatet opfylder alle pakravede standarder for fri vareomsæting inden for EU.

Allmanna sakerhetsforeskrifter

Hantering av laser klass 2

Laserstrålning!
Titta aldrig direkt in i
laserstrålen! Laser klass 2
< 1 mW·515 nm
EN 60825-1:2014/AC:2017

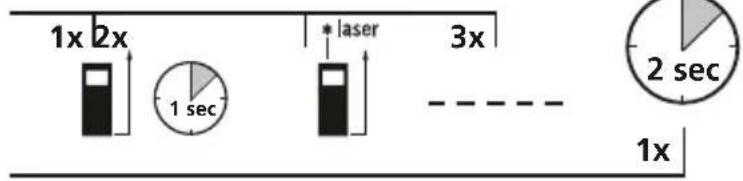

Enhet På Laser På Mat Enhet Av

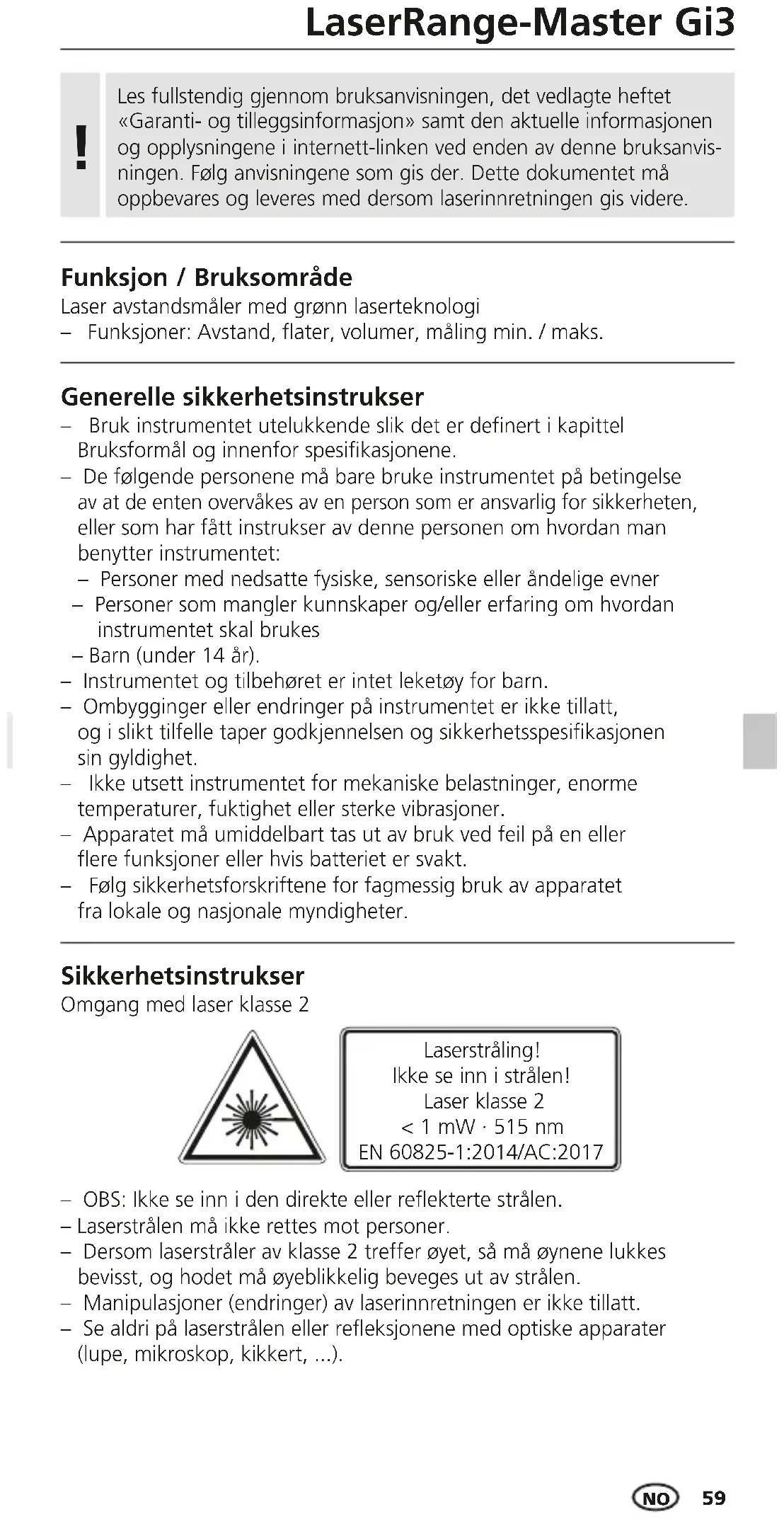

Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» smt den aktuelle informasjonen og opplysningene i internett-linken ved enden av deutsche bruksanvis- ningen. Følg anvisingene som gis der. Dette dokumentet ma oppbevares og leveres med dersom laserinnretningen gis videre.

• Bruk instrumentet utelukkende sik det er definert i kapittel Bruksformål og innenfor spesifikasjonene.

• De følgende personene ma bare bruke instrumentet på betingelse av at de enten overvåkes av en person som er ansvarlig for sikkerheten, aller som har fätt instrukser av dette personen om hvordan man benytter instrumentet:

• Personer med nedsatte fysiske, sensoriske elleralandige evner

• Personer som mangler kunnskaper og/eller erfaring om hvordan instrumentet skal brukes
  Barn (under 14 ar).

Instrumentet og tilbehoret er intet leketoy for barn.
- Ombygginger aller endringer på instrumentet er ikke tillatt, og i slikt tilfelle taper godkjennelsen og sikkerhetsspesifikasjonen sin gyldighet.
- Ikke utsett instrumentet for mekaniske belastninger, enorme temperaturer, fuktighet eller sterke vibrasjoner.
- Apparatet mä umiddelbart tas ut av bruk ved feil pa en aller flere funksjoner erler hvis batteriet er svakt.
- Følg sikkerhetsforskriftene for fagmessig bruk av apparatet fra lokale og nasjonale myndigheter.

Sikkerhetsinstrukser

• OBS:违法犯罪行为的证据。
  -Laserstrålen mä ikke rettes mot personer.
• Dersom lasersträler av klasse 2 treffer øyet, sä ma øynene lukkes bevisst, og hodet møyeblikelig beveges ut av stralen.
• Manipulasjoner (endringer) av laserinnretningen er/DDke tillatt.
• Se aldri på laserstrålen eller refleksjonene med optiske apparater (lupe, mikroskop, kikkert, ...).

Laserliner

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling

• Maleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.
• Vær oppmerksom på lokale innskrenkninger nær det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i naerheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.
• Ved bruk i naerheten av hoy spenning uller under hoye elektron magnetiske vekseelfelt kan malenoyaktigheten pavirkes.

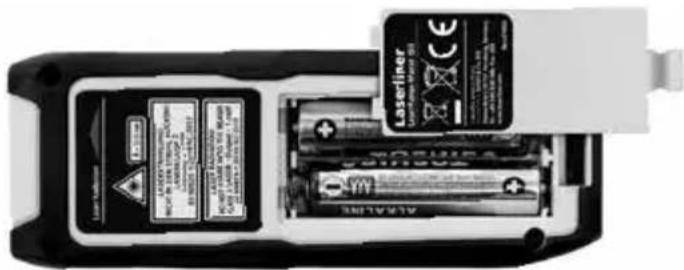

Innlegging av batterier

Apne batterirommet og sett inn batteriene (2 x type AAA) ifolge installasjonssymbolene. Sorg for at polene blir lagt riktig.

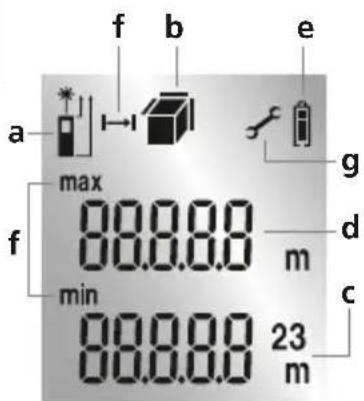

DISPLAY:

a Maleniva (referanse) bak / foran
b Visning lengde / flate / volum
c Maleverdier / Maleresultater enhet m
d Mellomverdier / min/maks-verdier
e Batterisymbol
f Måling min. / maks.
g Funksjonsfeil / service nødvendig

1.

TASTATUR:

1. PÁ / Måling / AV
2. Lengde, flate, volum, måling min. / maks. Målenivå (referanse) bak / foran

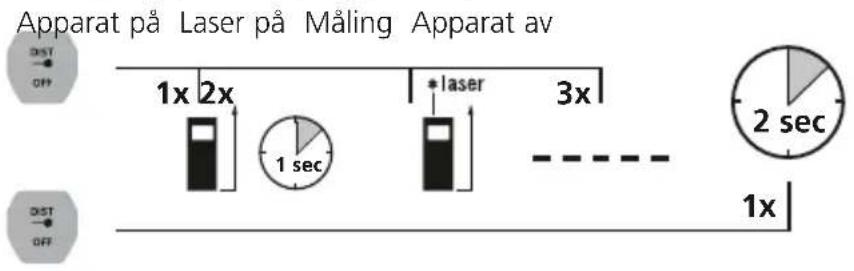

Innkopling, måling og utkopling:

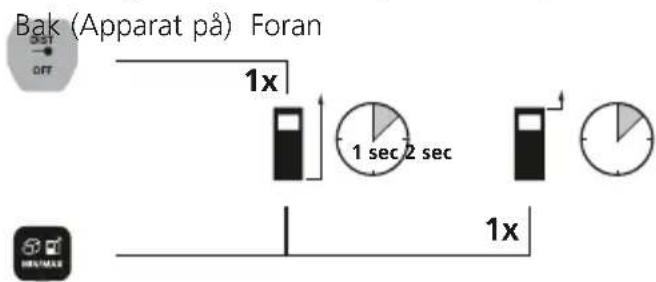

Veksling av mälenivå (referanse):

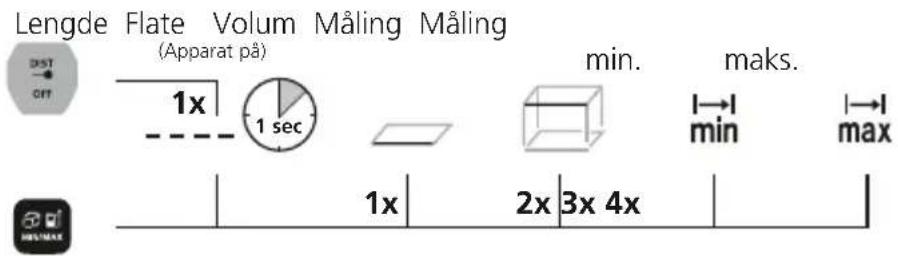

Veksling av molefunksjoner:

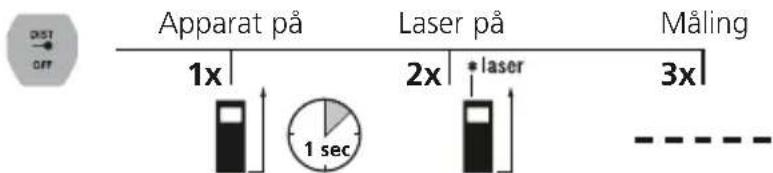

Lengdemåling:

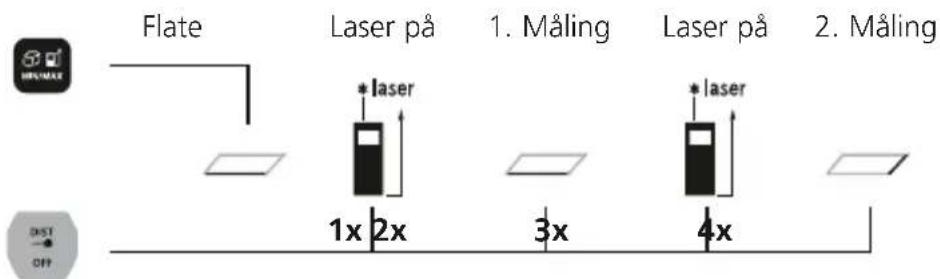

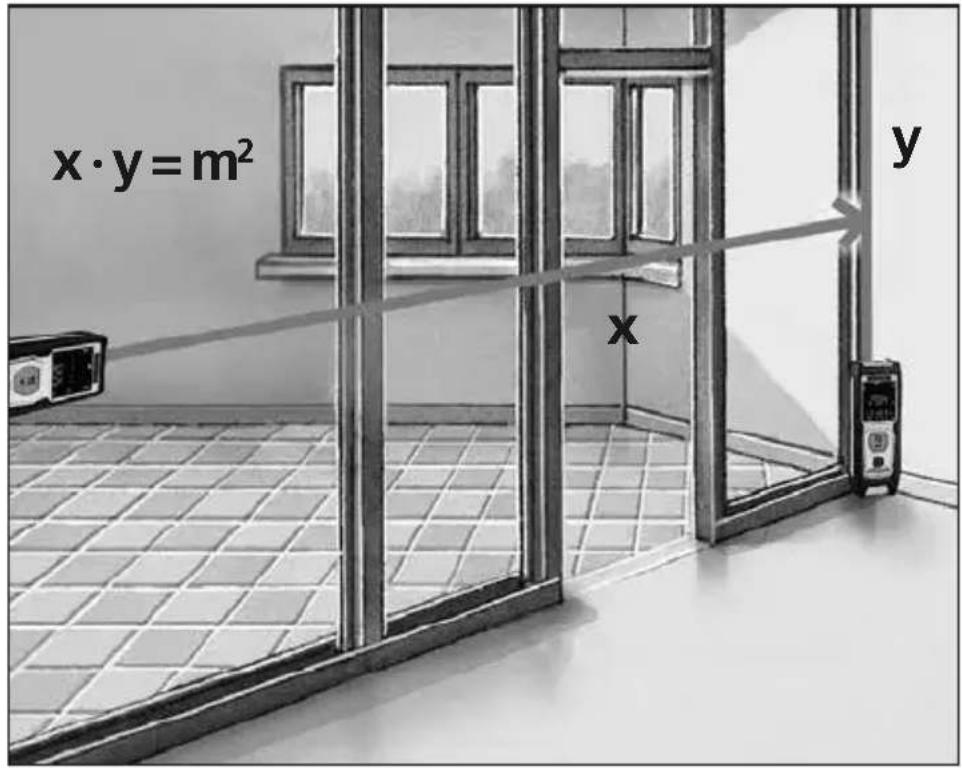

Flatemåling:

Laserliner

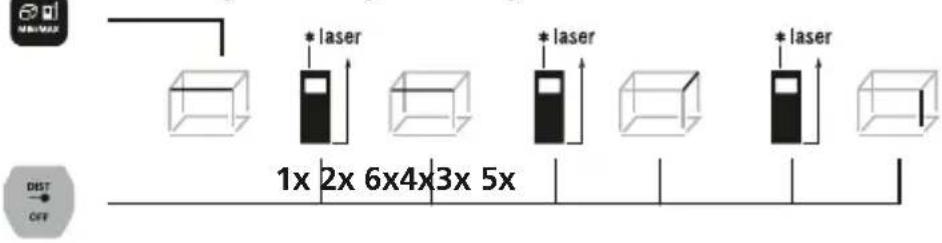

Volummåling:

Volum 1. Måling 2. Måling 3. Måling

• Laseren indikerer målepunktet som det skal måles til. Det/DDR gnenstandener laserstralen.
• Instrumentet kompenserer forskjellige romtemperaturer under malingen. Sorg derfor for en kort tilpasningstid dersom instrumentet skifter til et annet sted og dette medforer store temperaturforskjeller.
• Apparatet er kun begrenset anvendbart utendørs og kan ikke anvendes ved sterk solinnstråling.
• Ved malinger utendors kan regn, take og snø innvirke eller forfalske maleresultatene.
• Dersom forholdene er ugunstige, som f.eks. ved davonig reflekterende overflater kan maks. avik vare storre enn 3 mm.
• Tepper, polstringer aller gardiner reflekterer ikke laseren optimalt. Bruk glatte overflater.
• Ved målinger gjennom glass (vindusruter) kan måleresultatene bl forfalsket.
• En energisparefunksjon slar apparatet av automatisk.
• Rengjör instrumentet med en myk klut. Det må ikke trenge vanninn i instrumenthuset.

Feilkode:

Err08: Pytagoreisk malefeil

Err10: Skift ut batteriene

Err11: Dataoverfringsceil

Err14: Beregningsfeil

Err15: Utenfor maleomradet

Informasjon om vedlikehold og pleie

Rengjør alle komponenter med enlett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Ta ut batteriet/batteriene før lengre lagring.

Oppbevar apparatet pa et rent og tort sted.

Kalibrering

Måleinstrumentet på kalibreres og kontrolleres regelmessig, forå sikre maleresultatenes nøyaktigkeit. Vi anbefaler et kalibreringsintervall på attår.

Tekniske data (Med forbehold om tekniske endringer. 21W08)

Nøyaktigkeit (typisk)* ± 2 mm
Måleområde (innenfor)** 0,3 m - 30 m
Laserklass 2 < 1 mW
Laserbølgelengde 515 nm
Arbeidsbetingelser	-10°C ... 40°C, luftfuktigkeit maks. 20 ... 85% rH,/DDKondenserende, arbeidshøyde maks. 2000 m.o.h.
Lagringsbetingelser	-20°C ... 70°C, luftfuktigkeit maks. 80% rH
Automatisk utkoblig 30 s laser / 3 min instrument
Strømforsyning 2 x 1,5V LRO3 (AAA)
Mål (B x H x D) 40 x 110 x 24 mm
Vekt (inkl. batterier) 90 g

• til 10 m påleavstand ved godt reflekterende maloverflate og romtemperatur. Ved svakt reflekterende maloverflater kan malawiket stige ± 0,2 mm/m.
  ** ved maks. 5000 lux

EU-krav og kassering

Apparatet oppfyller alle ndvendige normer for fri samhandel innenfor EU.

Dette Produktet er et elektroapparat og må kildesorteres og avfallsbehandles tilsvarende ifolge det europeiske direktivet for avfall av elektrisk og elektronisk utstyr.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon
på: http://laserliner.com/info?an=AIB
