KÄYTTÖOHJE LaserRangeMaster Gi3 Laserliner

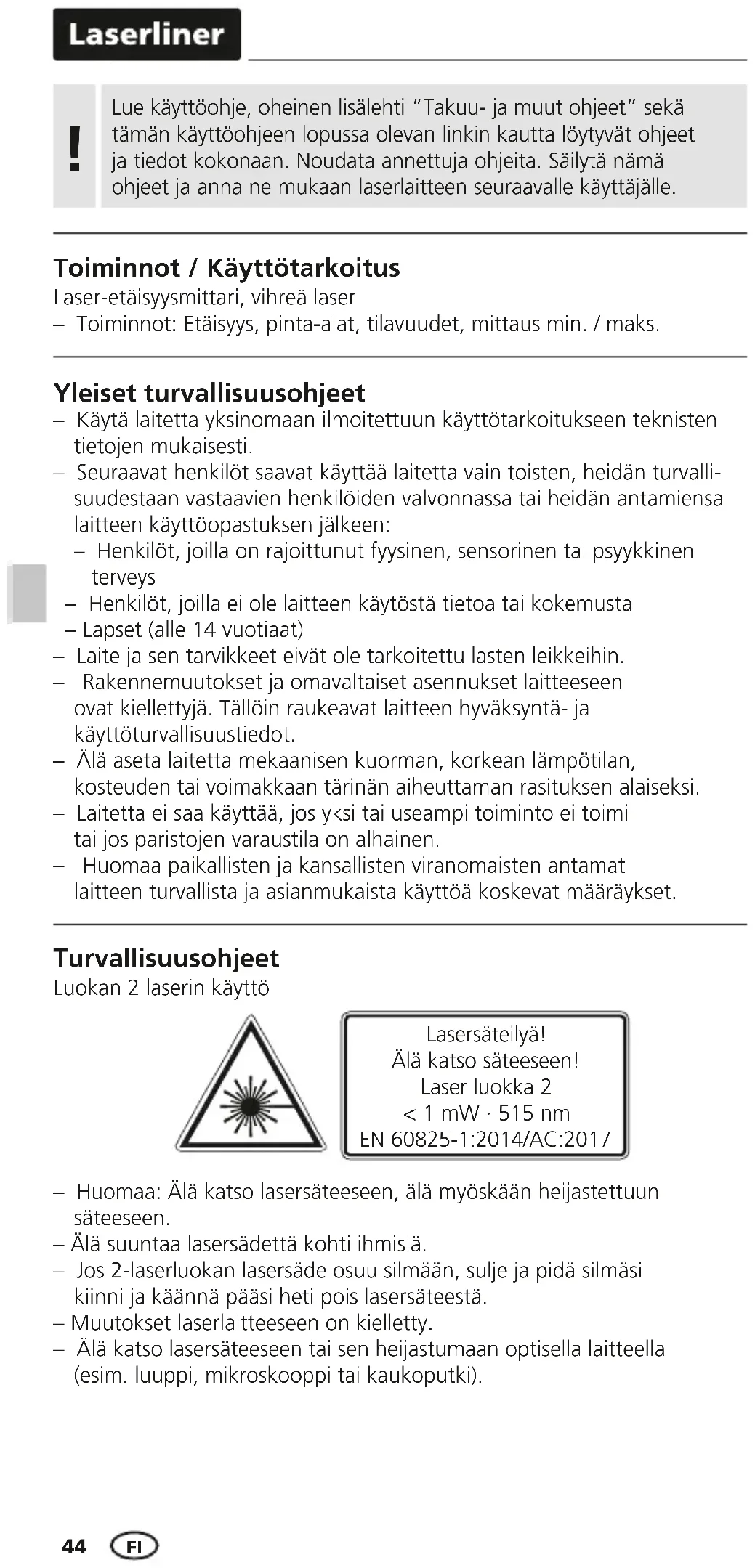

Toiminnot / Käyttötarkoitus Yleiset turvallisuusohjeet – Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti. – Seuraavat henkilöt saavat käyttää laitetta vain toisten, heidän turvalli- suudestaan vastaavien henkilöiden valvonnassa tai heidän antamiensa laitteen käyttöopastuksen jälkeen: – Henkilöt, joilla on rajoittunut fyysinen, sensorinen tai psyykkinen terveys – Henkilöt, joilla ei ole laitteen käytöstä tietoa tai kokemusta – Lapset (alle 14 vuotiaat) – Laite ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. – Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot. – Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi. – Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen. – Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset. Turvallisuusohjeet Luokan 2 laserin käyttö Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017 Laser-etäisyysmittari, vihreä laser – Toiminnot: Etäisyys, pinta-alat, tilavuudet, mittaus min. / maks. – Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen. – Älä suuntaa lasersädettä kohti ihmisiä. – Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä. – Muutokset laserlaitteeseen on kielletty. – Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki). Lue käyttöohje, oheinen lisälehti ”Takuu- ja muut ohjeet” sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle. !LaserRange-Master Gi3

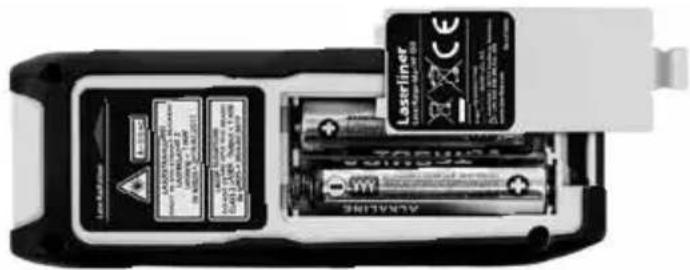

Avaa paristolokero ja aseta paristot (2 x tyyppi AAA) sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus. Paristojen asettaminen

– Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot. – Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä. – Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä. Turvallisuusohjeet Sähkömagneettinen säteily

NÄPPÄIMET: ON / mittaus / OFF Pituus, pinta-ala, tilavuus, mittaus min. / maks. Mittaustaso (referenssi) takana / edessä

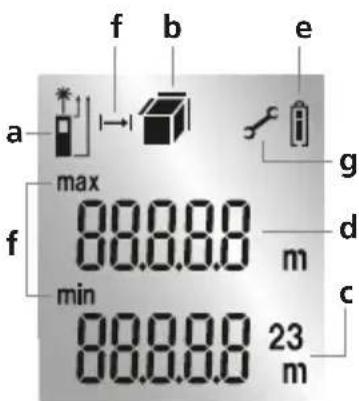

NÄYTTÖ: Mittaustaso (referenssi) takana / edessä Pituuden / pinta-alan / tilavuuden näyttö Mitatut arvot / mittaustulokset yksikkö m Välimittaukset / min/maks-arvot Paristojen varaustila Mittaus min. / maks. Virhetoiminto / vie laite huoltoon

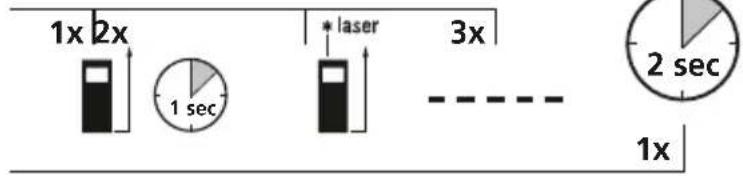

1 sec 2 sec Kytkeminen ON-tilaan, mittaaminen ja kytkeminen OFF-tilaan: Laite ON Laser ON Mittaus Laite OFF Mittaustason (referenssi) vaihtaminen: Takana (Laite ON) Edessä 2 sec

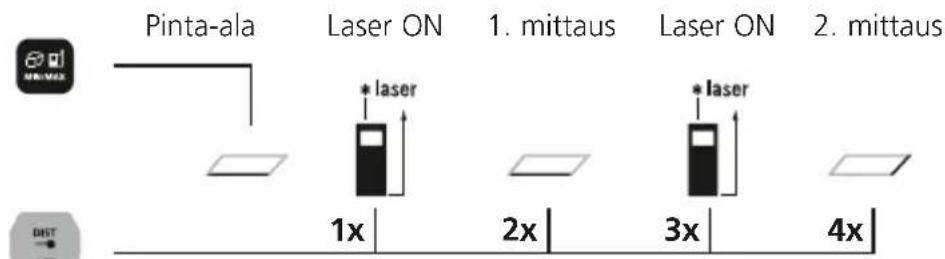

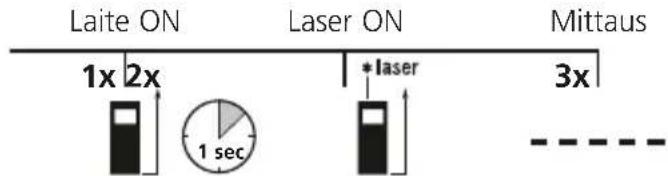

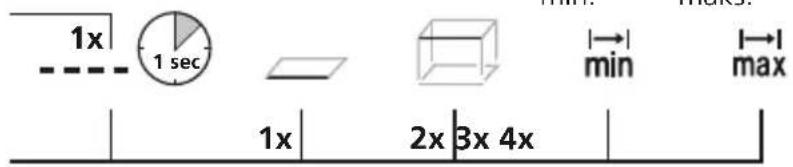

1 sec 2x 3x 4x Mittaustoiminnon vaihto: Pituus Pinta-ala Tilavuus Mittaus Mittaus (Laite ON) min. maks. Pituuden mittaus: Laite ON Laser ON Mittaus 1x 2x 1 sec

1x 2x 6x4x3x 5x Tilavuuksien mittaus: Tilavuus 1. mittaus 2. mittaus 3. mittaus Mittaus min. LC-näytössä on pienin arvo (min) ja tosiarvo. Mittaus maks. LC-näytössä on suurin arvo (maks) ja tosiarvo. Tärkeätä tietää – Lasersäde etenee mitattavaan kohteeseen saakka. Säteen tiellä ei saa olla muita esineitä. – Laite ottaa huomioon ympäröivän lämpötilan. Ennen mittauksen aloittamista anna laitteen sopeutua mittauspaikan lämpötilaan. – Laitetta voi käyttää ulkona vain rajoituksin. Erittäin kirkkaassa auringonvalossa laitetta ei voi käyttää. – Ulkona mitattaessa saattavat sade, sumu ja lumi vaikuttaa mittaustulosta väärentävästi. – Maksimipoikkeama voi olla suurempi kuin 3 mm epäedullisessa mittaustilanteessa, esim. jos laserin vastaanottava pinta heijastaa huonosti. – Matoista, pehmusteista ja verhoista laser ei heijastu parhaalla mahdollisella tavalla. Käytä mittauskohteina sileitä pintoja. – Lasin läpi (ikkunat) mittaaminen saattaa vääristää mittaustuloksen. – Virransäästötoiminto kytkee laitteen automaattisesti tilaan OFF. – Käytä laitteen puhdistamiseen pehmeää kangasta. Laitteeseen ei saa päästä vettä. Mittaus min. / maks.: Mittaus Laser ON Mittaus Lopeta min. / maks. 1x 2x 3x Virheilmoitukset: Err08: Err10: Err11: Err14: Err15: Err16: Err26: Pythagoraan mittavirhe Vaihda paristot Tiedonsiirtovirhe Laskentavirhe Mittausalueen ulkopuolella Vastaanotettu signaali on liian heikko Arvo on mittausalueen ulkopuolella48

• jopa 10 m mittausetäisyys hyvin heijastavalla kohdepinnalla ja huonelämpötilassa. Huonosti heijastavalla kohdepinnalla mittapoikkeama voi olla korkeintaan ± 0,2 mm/m. EY-määräykset ja hävittäminen Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit. Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan. Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=AIB ** kun maks. 5000 luksia Tekniset tiedot (Tekniset muutokset mahdollisia. 21W08) Tarkkuus (tyypillinen)* ± 2 mm Mittausalue (sisätilassa)** 0,3 m - 30 m Laserluokka 2 < 1 mW Laserin aallonpituus 515 nm Käyttöympäristö -10°C … 40°C, ilmankosteus maks. 20 … 85% RH, ei kondensoituva, asennuskorkeus maks. 2000 m merenpinnasta Varastointiolosuhteet -20°C … 70°C, ilmankosteus maks. 80% RH Automaattinen virrankatkaisu 30 s laser / 3 min laite Virransaanti 2 x 1,5V LR03 (AAA) Mitat (L x K x S) 40 x 110 x 24 mm Paino (sis. paristot) 90 g

Ohjeet huoltoa ja hoitoa varten Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa. Kalibrointi Mittalaite pitää kalibroida ja tarkastaa säännöllisin väliajoin mittaus- tulosten tarkkuuden varmistamiseksi. Suosittelemme, että laite kalibroidaan kerran vuodessa.LaserRange-Master Gi3
