MANUALE UTENTE LaserRangeMaster Gi3 Laserliner

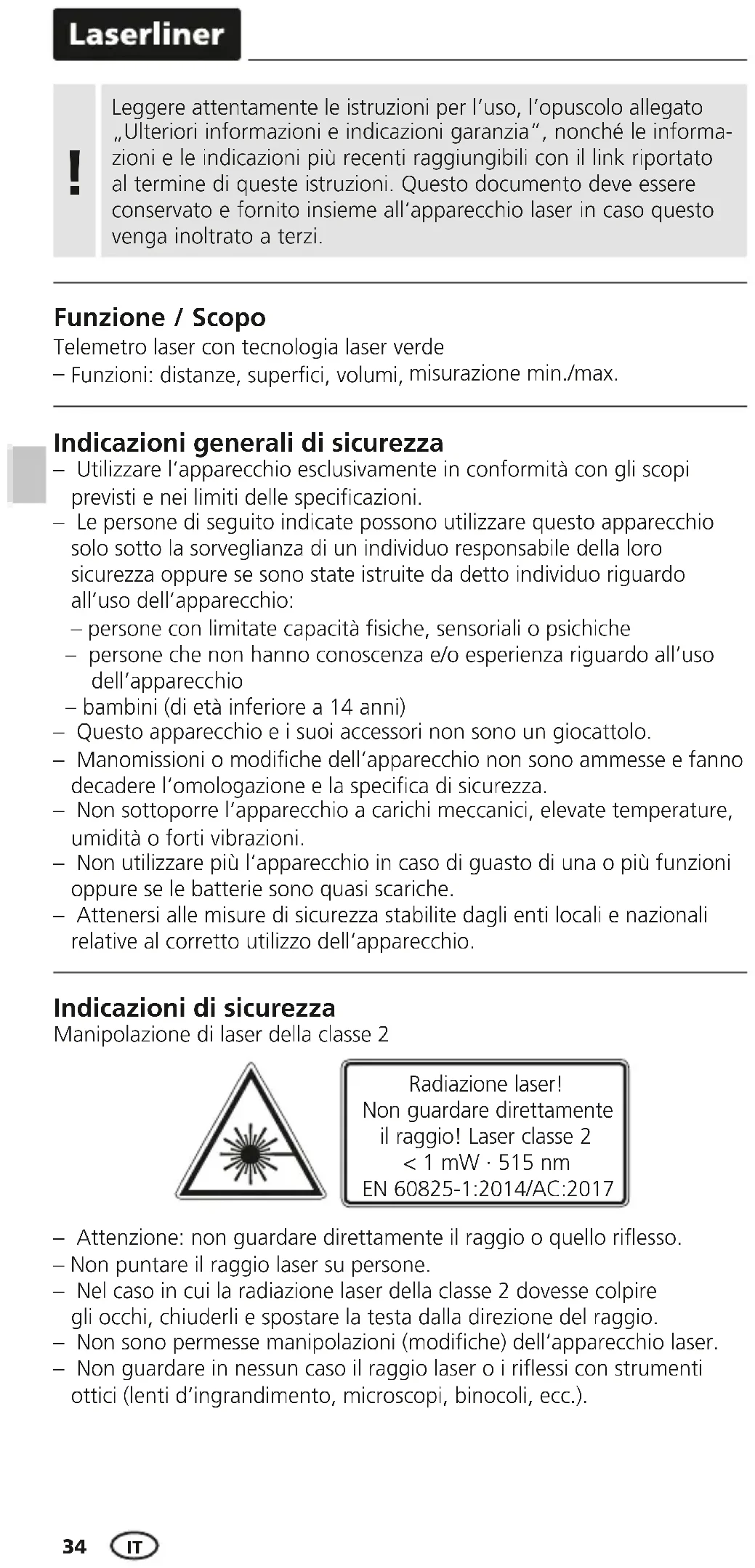

Leggere attendamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni eindicazioni garanzia",nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso quello venga inoltrato a terzi.

Funzione / Scopo

Telemetro laser con Tecnologia laser verde

• Funzioni: distance, superfici, volumi, misurazione min./max.

Indicazioni generali di sicurezza

• Utilizzato l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Le personne di seguito indicate possono utilizzato quello apparecchio solo sotto la sorvegianza di un individuo responsabile della loro sicurezza oppure se sono state istruite da detto individuo riguardo all'uso dell'apparecchio:
• persone con limitate capacità fisiche, sensoriali o psichiche
• persone che non hanno conoscenza e/o esperienza riguardo all'uso dell'apparecchio
• bambini (di età inferiore a 14 anni)
• Questo appearecchio e i suoi accessori non sono un giocattolo.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzato più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzato dell'apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser!
Non guardare direttamente
il raggio! Laser classe 2
<1 mW·515 nm
EN 60825-1:2014/AC:2017

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persona.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa alla direzione del raggio.
• Non sono permesse manipolazioni (modifiche) dell'apparecchio laser.
• Non guardare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati cui po compromettere la precisione della misurazione.

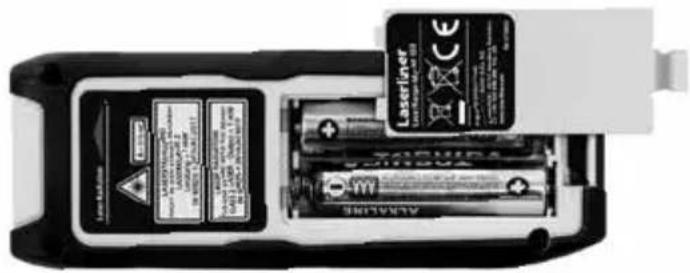

Apriere il vano batterie e introduire le batterie (2 di tipo AAA) come indicato dai symboli di installatione, facendo attenzione alla corretta polarità.

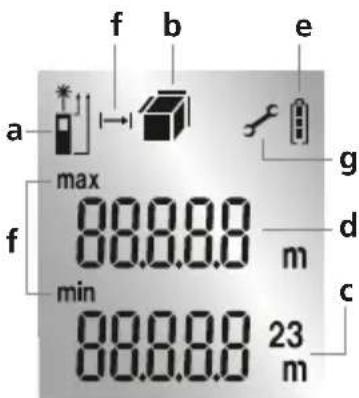

DISPLAY:

a Piano di misura (riferimento) posteriore / anteriore
b Indicatore lunghezza / area / volume
c Valori misurati / risultati di misura Unità di misura m
d Valori intermedi / valori min/max
e Simbolo della pila
f Misurazione min./max.
g Funzionamento scorretto / Necessario servizio assistenza

1.

TASTIERA:

1. ON / misura / OFF
2. Lunghezza, area, volume, misurazione min./max. Piano di misura (riferimento) posteriori / anteriore

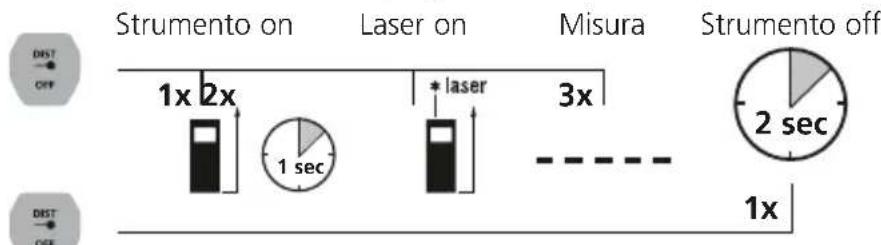

Accensione, misura e spegnimento:

Commutazione del piano di misura (riferimento):

Posteriore (Strumento on) Anteriore

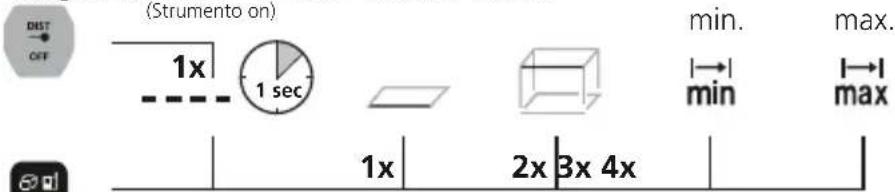

Cambio delle funzioni di misura:

Lunghezza Area Volume Misura Misura

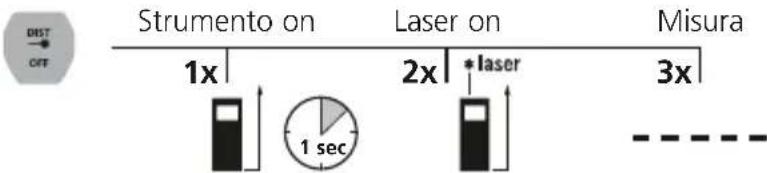

Misura della lunghezza:

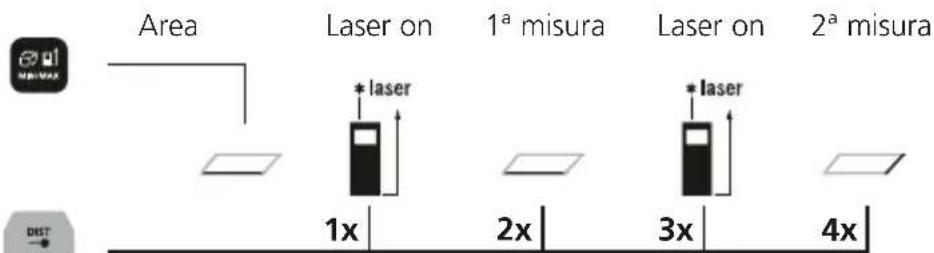

Misura dell'area:

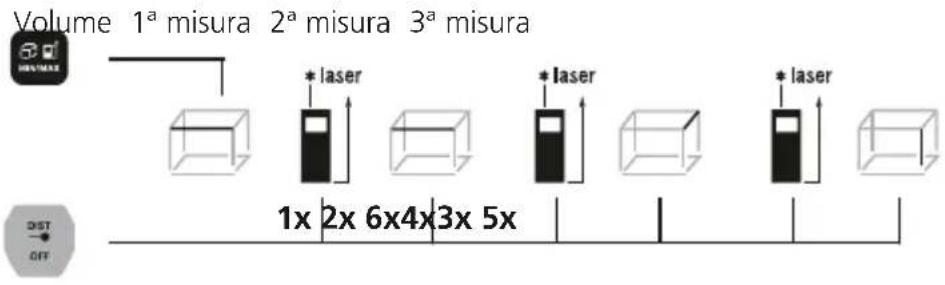

Misura del volume:

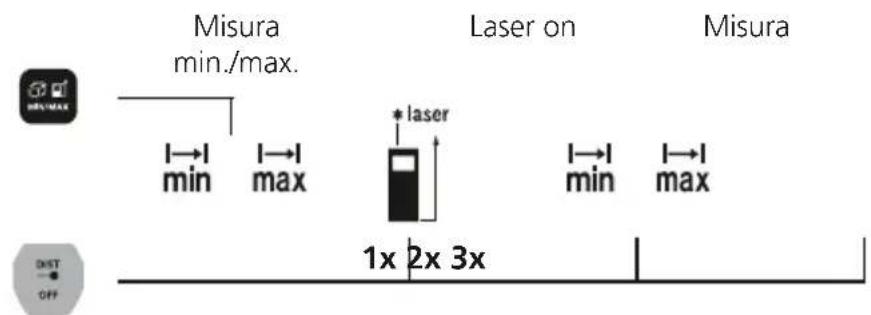

Misurazione min./max.:

Misurazione min.

Sul display LC vengono visualizzati il valore minimo (min.) e il valore attuale.

Misurazione max.

Sul display LC vengono visualizzati il valore massimo (max.) e il valore attuale.

Avvertenze importanti

• Il laser indica il punto fino al quale si esegue la misura. Nel raggio laser non devono sporgere oggetti.
• Durante la misura l'apparecchio compensa temperature ambiente diverse, occorre pertanto far trascorrere un breve periodo di adattamento quando si passa a un altro luogo a temperatura notevolmente diversa.
• L'apparecchio è utilizzabile all'aperto solo in maniera limitata e non può essere usato in presenza di intensa radiazione solare.
• Durante misure all'aperto, la pioggia, la nebbia e la neve posso noinfluenzare o falsificare i risultati di misura.
• In condizioni sfavorevoli, ad esempio superfici poco riflettenti, lo scarto massimo cui si sono maggioro di 3 mm.
• I tappeti, le imbottiture e le tende non riflettono il laser in maniera ottimale. Utilizzare superfici lisce.
• I risultati delle misure eseguite attraverso il vetro (finestre) possono essere falsificati.
• Una funzione di risparmio di energia spegne l'apparecchio automaticamente.
• Pulizia con un panno morbido. All'interno dell'apparecchio non deve penetrare acqua.

Codici di guasto:

Err08: Errore di misurazione angolo retto
Err10: Mude as baterias
Err11: Errore di trasmissione dati
Err14: Errore di calcolo
Err15: Fuori dal Campo di misura
Err16: Segnale ricevuto troppo debole
Err26: Valore al di fuori del campo diletturaA

Laserliner

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/ le batterie prima di un immagazzinamento prolongato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sua sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali.

Dati tecnici (con riserva di modifiche tecniche. 21W08)

Precisione (tipica)* ± 2 mm
Campo di misura interno** 0,3 m - 30 m
Classe laser 2 < 1 mW
Lunghezza delle onde laser 5	15 nm
Condizioni di lavoro	Da -10 °C a 40 °C, umidità dell'aria max. da 20 a 85% rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	da -20 °C a 70 °C, umidità dell'aria max. 80% rH
Spegnimento automatico 30	sec laser / 3 min strumento
Alimentazione elettrica 2 x 1	5V LR03 (AAA)
Dimensioni (L x H x P) 40 x 1	10 x 24 mm
Peso (con pile) 90 g

• fino distanze di misura di 10 m con superfici da misurare ben riflettenti e a temperatura ambiente. In caso di superfici da misurare molto rifiettenti, la divergenza di misura può salire di ± 0,2 mm/m.
  ** con max. 5000 lux

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un appearecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni eindicazioni di sicurezza http://laserliner.com/info?an AIB

！
