INSTRUKCJA OBSŁUGI LaserRangeMaster Gi3 Laserliner

Naleź przyȩczytać w cołość instrukcję obstugi, dołączona broszure „Zasady gwarancyjne i dodatkowej" oraz aktualne informacja i wskazówki dostepné przyȩ sączene internetowej na koncu niniejszej instrukcjymi. Postȩgowć zgodnia z zawartymi w nich instrukcjami. Niniejszy dokument naleź zachować, a w przypadku przyȩkania urzemdenia laserowej załączyć go.

Dziafanie / Zastosowanie

Dalmierz laserowy zzielona technologia laserowa

• Funkcje: odlegosto, powierzchnie, objeto, pomiar min./maks.

Ogólnezasady bezpiecz内分泌

• Wykorystwyac urzadzenia wymiącznie zgodnia z przyznaczeniem podanym w specyfikacje.

• Nastepujuace osoby moga uzywać urzadzenia tylko pod nadzorem内在ej osoby, kóra odpowiada za ich bezpieczędwo lub wydaje im polecenia dotyczace uzywania urzadzenia:

• Osoby o ograniczonych zdolnosciach fizycznych, sensorycznych lub umysłowych.

• Osoby bez odpwiednej wiedzy i/lub doświadczenia w zakresie uzywania urzadzenia.

Dzieci (ponizej 14 lat).

• Urzadzenie i和他的 akcesoria nie są jabawkami dla daneci.
• Przebudowa lub zmiany w urzadzeniu są niedozwołone i prowadź do wygaśniaćia atestu oraz specyfikacje bezpieczność.
• Nie nalezy narzać urzadzenia na wptyw obciącen mechanicznych, ekstremnej temperatury, wilgoci ani silnych wstrzasów.
• Nie wolno uzywać urzadzenia, jeźeli nastapi awaria jedernej lub kilku funkcjji lub gdy baterie są zbyt szabe.
• Prosę przyestrzegać sroków bezpiecznych lokalnych lub krajowych organów w celu prawnęwego stosowania urzadzenia.

Zasady bezpieczneistwa

Stosowanie laserów klasy 2

Promieniowanie laserowe!
Nie kierować lasera w oczy!
Laser klasy 2
<1 mW·515 nm
EN 60825-1:2014/AC:2017

-Uwaga: Nie patrzej w bezposredni lub odbity promien lasera.
- Nie kierować promienia lasera na osoby.
- W przypadku trafienia oka promieniem laserowym klasy 2 nalezy swiadomie zamknac oczy i natychmiast usunac glowe z promienia.
- Manipulacje (zmiany) urzadzenia laserowej są niedopuszcjalne.
- Nigdy nie patrzej w promien lasera lub和他的 odbicia za pomocaj instrumentów optycznych (lupy, mikroskopu, lornetki, ...).

Laserliner

Zasady bezpieczne自主

Postepowanie z promieniowaniem elektromagnetycznym

• Przyrzad pomiarowy zostaf skonstruowany zgodnie z przyepsami i wartosciami granicznych kompatybilnosci elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
• Naleź zwracć uwage na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w povlizu-osob z rozrusznikami serca. Wystepuje sąliwość niebezpiecznego oddziąwania lub zakłocen w urzadzeniach elektronicznych i przyez urzadzenia elektronicze.
• W przypadku dokonywania pomiaru w pouchu wysockiego napiecia lub w silnym przyemienny polu elektromagnetycznym dokladosc pomiaru要去 byc zaburzona.

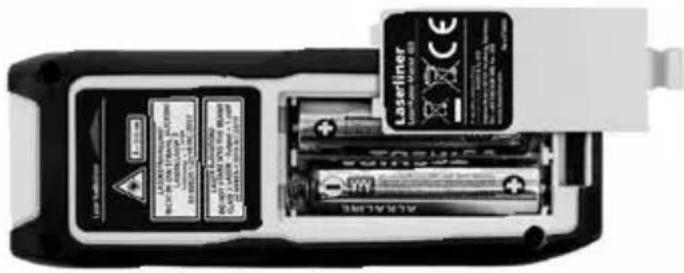

Zakladanie baterii

Otworzyć komore baterii i włoźyc baterie (2 x typ AAA) zgodnia z symbolami instalata cyjnych. Zwóci przy tym uwage na prawidłowā biegunowych.

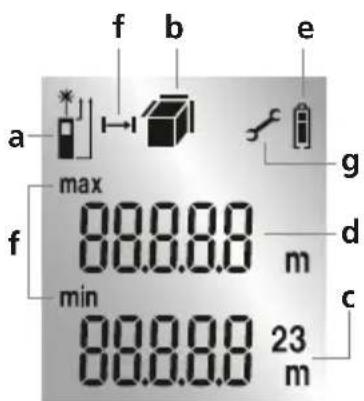

WYSIWIELACZ:

a Plaszczyzna pomiarowa (odniesenie) tyl / przód
b Wskazanie dlugosci / powierzchni / kubatura
c Wartosci pomiaru /wyniki pomiaru Jednostka m
d Wartosci posrednie / wartosci min./maks.
e Symbol baterii
f Pomiar min./maks.
9 Bład dziatania / konieczny serwis

1.

KLAWIATURA:

1. Wt./Pomiar/WYt.
2. Dlugosc, powierzchnia, kubatura, pomiar min./max.
   Plaszczyzna pomiarowa (odniesenie) tyl / przód

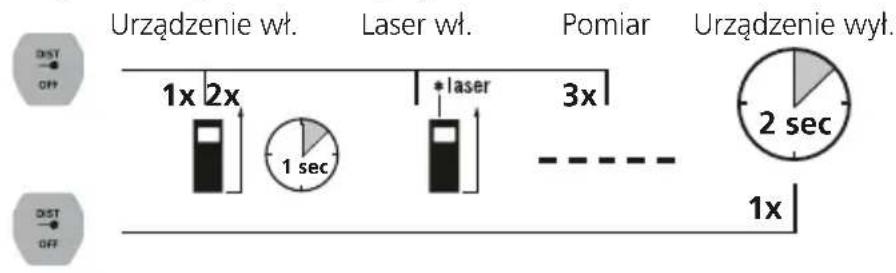

Włacznie, pomiar i wyłacznie:

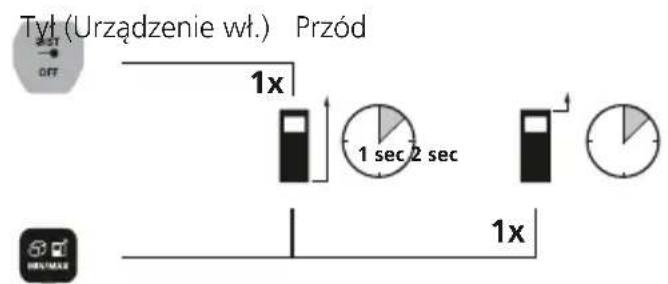

Przeluczanie plaszczyzny pomiarowej (odniesenia):

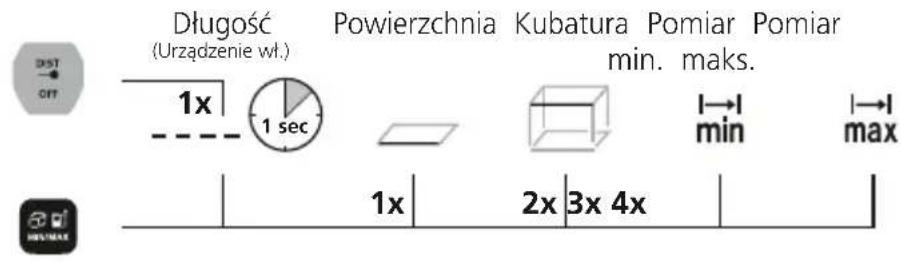

Przeloczanie funkcj pomiaru:

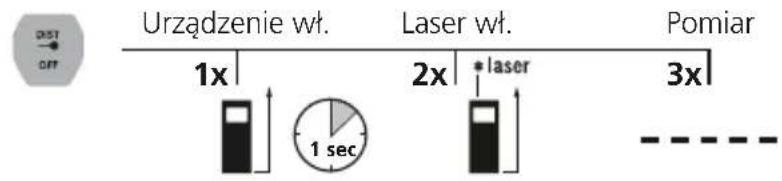

Pomiar dlugosci:

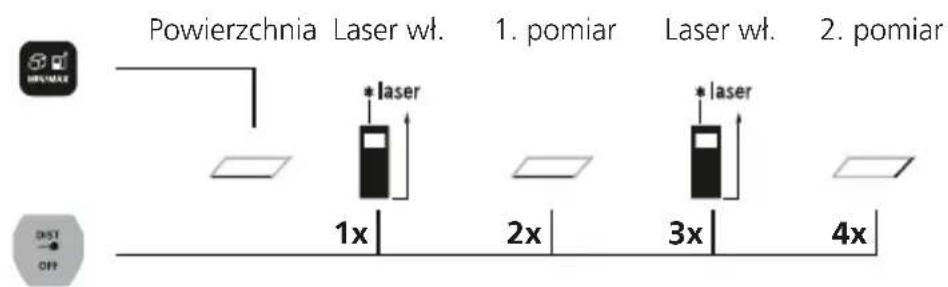

Pomiar powierzchni:

Laserliner

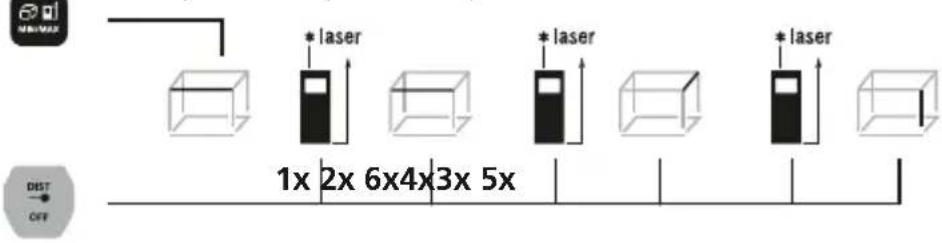

Pomiar kubatury:

Kubatura 1. pomiar 2. pomiar 3. pomiar

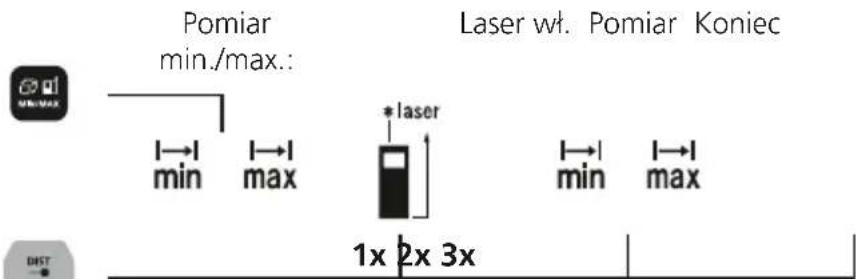

Pomiar min./maks.:

Pomiar min.

Wyświetlacz LCD wskazuje najniższa (min.) i aktualné wartosci.

Pomiar max.

Wyświetlacz LCD wskazuje najwyźsa (maks.) i aktualné wartosci.

Wañne wskazówki

• Laser wskazuje punkt pomiarowy, do ktorego odywa sie pomiar. W promieniu lasera nie moga znajdować sieźadne przydmioty.
• Urzadzenie kompensuje podczas pomiaru roznice temperatur wnetrza. Dlatego w razie zmiany.), wiejsca pomiaru o duzej roznicy temperatur nalezy uwzgldeNIC pewien czas adaplacji.
  -Eksploatacja urzadzenia na zewnatrz jest ograniczona i przy silnym naslonecznieniu loro uzycie jest niemozliwe.
  Wyniki pomiarow na wolnym powietrzu moga byc zafalszowywane przy opady deszczu, mgle i snieq.
• W niedkorzystnych warunkach, na przyklass przy powierzchniach zle odbijajych swiatlo, maksymalny odchyl pomiaru要去byc wiekszy niz 3 mm.
• Dywany, tapicerkaczy zastony nie odbijaja optymalnie promienia lasera. Nalezy korzystac z gladkich powierzchni.
• W przypadku pomiarów przyszkło (szyby okienne)Dyniki pomiarow moga byc zafalszowane.
• Funkcja oszczędznia energii automatyczne wymiączna urzadzenia.
• Urzadzenie czyscić miękka szmatka. Do obudowy nie sąze przyzedostac sie woda.

Kody bledow:

Err08: Pitagorejski blad pomiaru

Err10: Wymienic baterie

Err11: Bład transmisji danych

Err14: Bład obliczieniowy

Err15: Poza zakresem pomiaru

Err16: Odbierany sygnat jest zbyt saby

Err26: Wartosć poza zakresem wskazania

Wskazówki dotyczé konserwacci i pielegnacje

OczySci wsystkie komponenty lekko zwilzona sciereczka; unika cstosowania srodkow czyszczacych, srodkow do szorowania i Rozpuszczalinikow. Przed dluszym skladowaniem wyjac baterie.

Przechowywać urzadzenia w czystym, suchym mistryscu.

Kalibracja

Przyrzad pomiarowy napiecia musi byc regularnie kalibrowany i testowany w celu zapewnienia dokladnosci winików pomiarów. Zalecamy przyepamadzać kalibracje raz na rok.

Dane Techniczne (Zmiany zastrzezone. 21W08)

Dokladnosć (typowo)* ± 2 mm
Zakres pomiaru wewnatrix**	0,3 m - 30 m
Klasa lasera 2 < 1 mW
Długosc fali lasera 515 nm
Warunki pracy	-10°C ... 40°C, wilgotnosć powietrza maks. 20 ... 85% wilgotnosci względnej, bez skraplania, wysokość robocza maks. 2000 m nad punktem zerowym normalnym
Warunki przechowywnia	-20°C ... 70°C, wilgotnosć powietrza maks. 80% wilgotnosci względnej
Automatyczne wyłączanie Laser po 30 sek. / urzystzenia po 3 min
Zasilanie 2 x 1,5 LR03 (AAA)
Wymiary (S x W x G) 40 x 11	0 x 24 mm
Masa (z bateriami) 90 g

• do 10 m odstepu pomiarowej przy tatsächze odbijajść swiatto powierzchni docelowej i temperaturze pokojowej. W przypadku sąbo odbijajych swiatto powierzchni docelowych, odchylienie pomiarowej要去 wzrosnac o ± 0,2 mm/m.
  ** przy maks. 5000 luksow

Przepisy UE i usuwanie

Przyrzad spelnia wszystkie normy wymagane do wolnego obrotu toward w UE.

Produkt ten jest urzadzeniem elektrycznym i zgodnia z europejska dyrektywa dotyczama zlomu elektrycznego i elektronicznego nalezy je zbierac i usuwac oddzielnie.

Dalsze wskazówki dotyczne bezpiecznychwa i informacja dodatkowe patrz:

http://laserliner.com/info?an=AIB

Laserliner

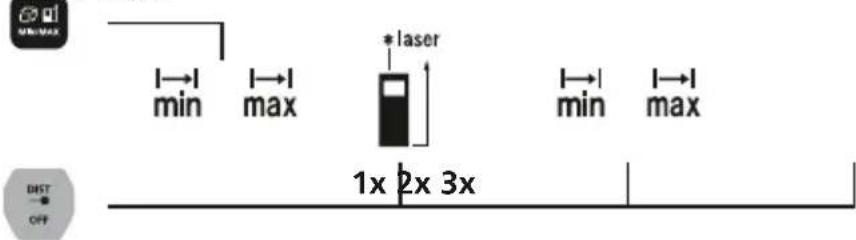

Måling min. / maks.:
