BRUKSANVISNING LaserRangeMaster Gi3 Laserliner

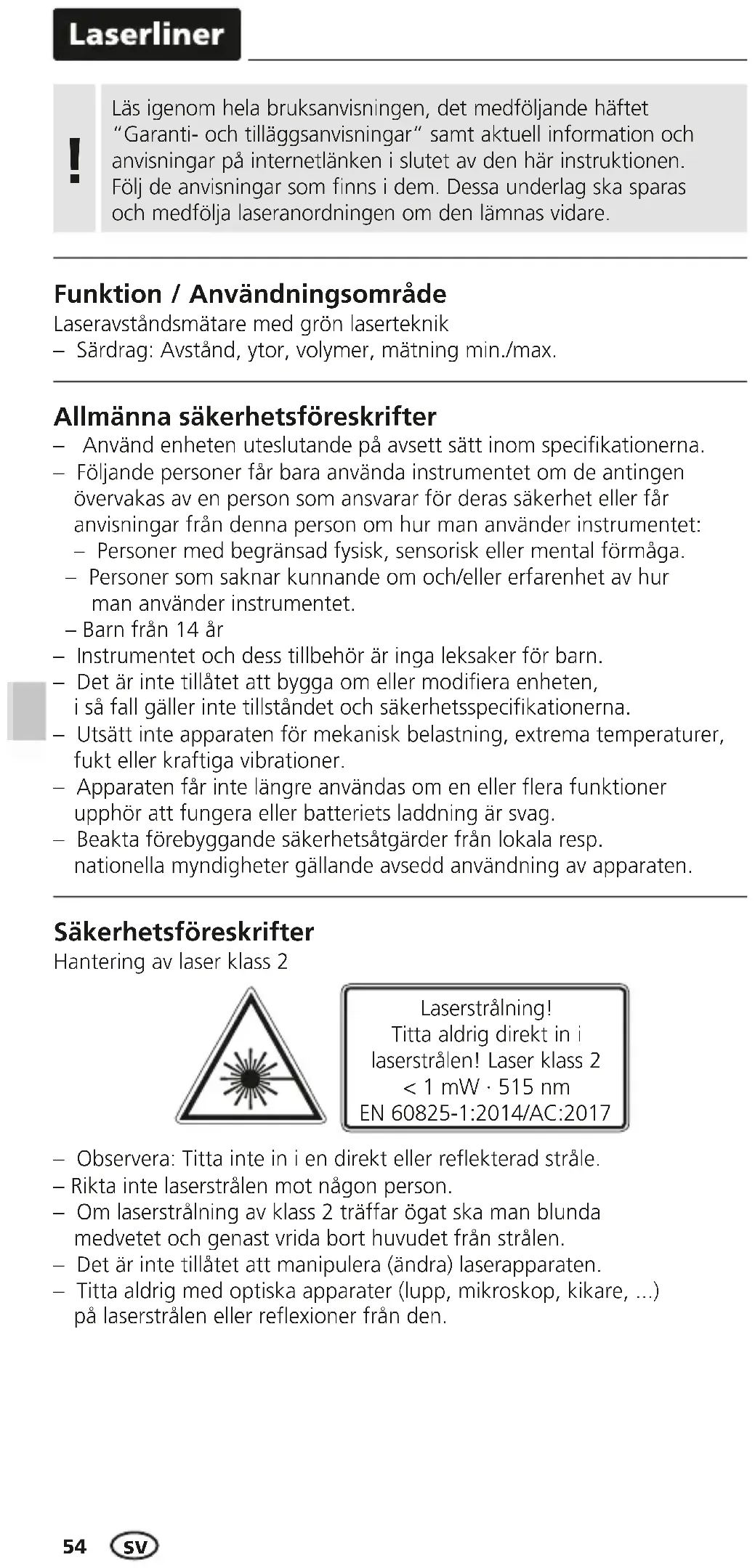

Allmänna säkerhetsföreskrifter – Använd enheten uteslutande på avsett sätt inom specikationerna. – Följande personer får bara använda instrumentet om de antingen övervakas av en person som ansvarar för deras säkerhet eller får anvisningar från denna person om hur man använder instrumentet: – Personer med begränsad fysisk, sensorisk eller mental förmåga. – Personer som saknar kunnande om och/eller erfarenhet av hur man använder instrumentet. – Barn från 14 år – Instrumentet och dess tillbehör är inga leksaker för barn. – Det är inte tillåtet att bygga om eller modiera enheten, i så fall gäller inte tillståndet och säkerhetsspecikationerna. – Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer. – Apparaten får inte längre användas om en eller era funktioner upphör att fungera eller batteriets laddning är svag. – Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten. – Observera: Titta inte in i en direkt eller reekterad stråle. – Rikta inte laserstrålen mot någon person. – Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen. – Det är inte tillåtet att manipulera (ändra) laserapparaten. – Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reexioner från den. Säkerhetsföreskrifter Hantering av laser klass 2 Laserstrålning! Titta aldrig direkt in i laserstrålen! Laser klass 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017 Funktion / Användningsområde Laseravståndsmätare med grön laserteknik – Särdrag: Avstånd, ytor, volymer, mätning min./max. Läs igenom hela bruksanvisningen, det medföljande häftet “Garanti- och tilläggsanvisningar“ samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare. !LaserRange-Master Gi3

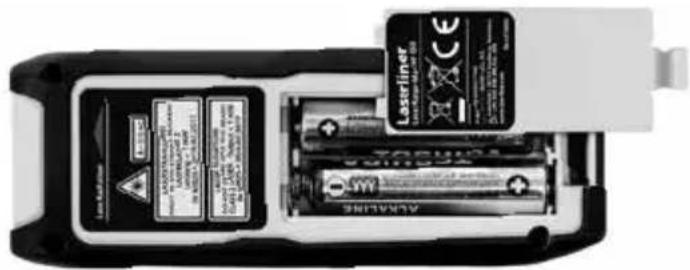

Öppna batterifacket och lägg i batterier (2 x typ AAA) enligt installations- symbolerna. Tänk på att vända batteriernas poler åt rätt håll. Sätt i batterierna

– Mätapparaten uppfyller föreskrifter och gränsvärden för elektro- magnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU. – Lokala driftsbegränsningar, t.ex. på sjukhus, ygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektro- niska apparater. – Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas. Säkerhetsföreskrifter Kontakt med elektromagnetisk strålning

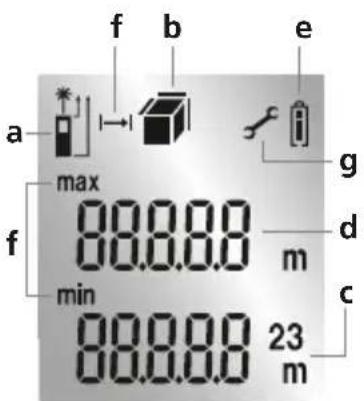

DISPLAY: Måttplan (referens) Bak / Fram Visning Längd / Yta / Volym Mätvärden / Mätresultat Enhet m Mellanvärden / min/max-värden Batterisymbol Mätning min./max. Felfunktion/service krävs

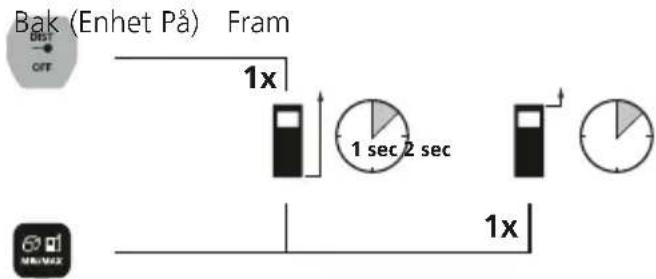

1 sec 2 sec Påslagning, mätning och avstängning: Enhet På Laser På Mät Enhet Av Omkoppling av måttplan (referens): Bak (Enhet På) Fram 2 sec

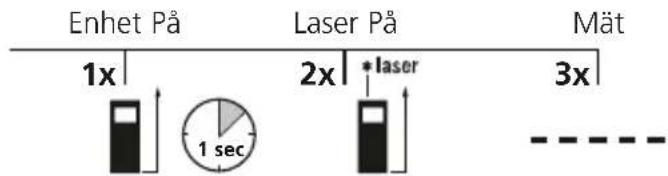

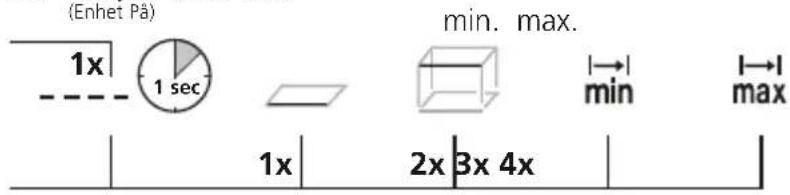

1 sec 2x 3x 4x Omkoppling av mätfunktioner: Längd Yta Volym Mät Mät (Enhet På) min. max. Längdmätning: Enhet På Laser På Mät 1x 2x 1 sec

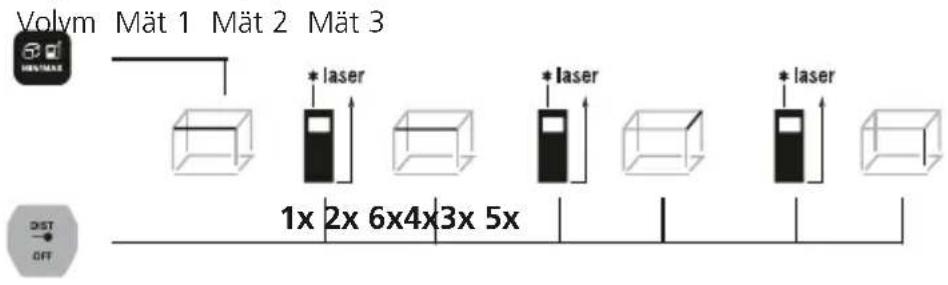

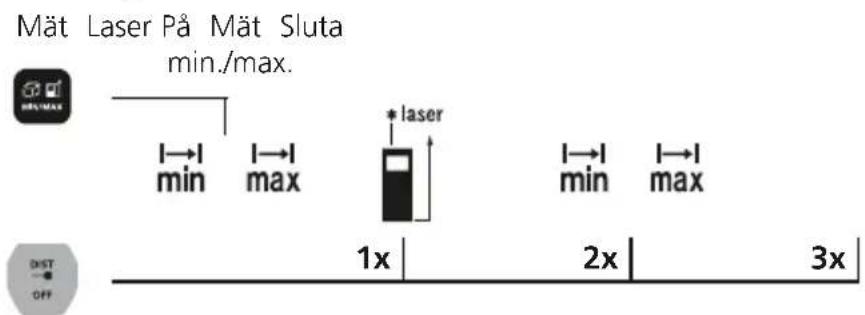

1x 2x 6x4x3x 5x Volymmätning: Volym Mät 1 Mät 2 Mät 3 Mätning min. LC-displayen visar det minsta värdet (min) och det aktuella värdet. Mätning max. LC-displayen visar det största värdet (max) och det aktuella värdet. Viktiga anvisningar – Lasern anvisar mätpunkten, tills den blivit mätt. Inga föremål får sticka upp i laserstrålen. – Vid mätning kompenserar apparaten för olika rumstemperaturer. Beakta därvid att en kort anpassningstid behövs vid förfl yttning till annan plats med stor temperaturskillnad. – Enheten kan användas utomhus i begränsad omfattning; inte i starkt solsken. – Vid mätningar utomhus kan regn, dimma och snö påverka respektive förfalska mätresultaten. – Vid ogynnsamma förutsättningar, som till exempel dåligt reflekterande ytor, kan den maximala avvikelsen vara större än 3 mm. – Mattor, dynor och gardiner reflekterar inte laserstrålen optimalt. Utnyttja släta ytor. – Vid mätning genom glas (fönsterrutor) kan mätresultaten förfalskas. – En energisparfunktion stänger av enheten automatiskt. – Rengöring ska göras med en mjuk trasa. Vatten får inte tränga in i huset. Mätning min./max.: Mät Laser På Mät Sluta min./max. 1x 2x 3x Felkod: Err08: Err10: Err11: Err14: Err15: Err16: Err26: Pythagoras-mätfel Byt batterier Dataöverföringsfel Beräkningsfel Utanför mätområdet Den mottagna signalen är för svag Värde utanför visningsområdet58

• upp till 10 m mätavstånd vid bra reflekterande målyta och lämplig rumstemperatur. Vid svagt reflekterande målytor, kan mätavvikelsen öka med ± 0,2 mm/m. EU-bestämmelser och kassering Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU. Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det euro-peiska direktivet för uttjänta el- och elektro-nikapparater. Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=AIB ** vid max. 5000 lux Tekniska data (Med reservation för tekniska ändringar. 21W08) Noggrannhet (normal)* ± 2 mm Mätområde (inomhus)** 0,3 m - 30 m Laserklass 2 < 1 mW Laservågslängd 515 nm Arbetsbetingelser -10°C … 40°C, luftfuktighet max. 20 … 85% rH, icke-kondenserande, arbetshöjd max. 2000 m över havet Förvaringsbetingelser -20°C … 70°C, luftfuktighet max. 80% rH Automatisk avstängning 30 s lasern / 3 min enheten Strömförsörjning 2 x 1,5V LR03 (AAA) Mått (B x H x Dj) 40 x 110 x 24 mm Strömförsörjning 90 g

Anvisningar för underhåll och skötsel Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats. Kalibrering Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannheten i mätresultaten. Vi rekommenderar ett kalibreringsintervall på ett år.LaserRange-Master Gi3
