BEDIENUNGSANLEITUNG LaserRangeMaster Gi3 Laserliner

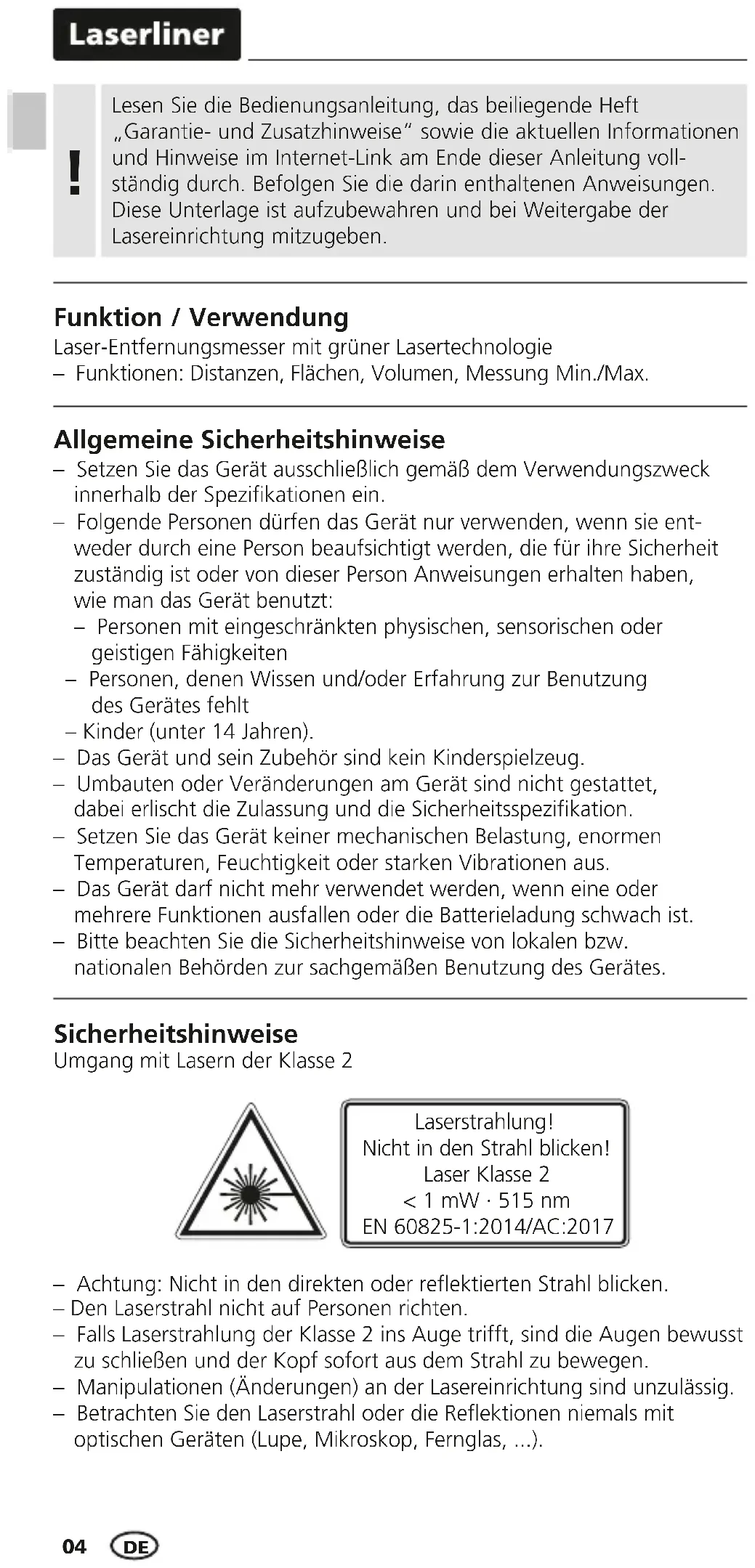

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugegeben.

Funktion / Verwendung

Laser-Entfernungsmesser mit grüner Lasertechnologie

• Funktionen: Distanzen, Flächen, Volumen, Messung Min./Max.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.

• Folgende Personen dürfen das Gerät nur verwenden, wenn sie entweder durch eine Person beaufsichtigt werden, die für ihre Sicherheit zuständig ist oder von dieser Person Anweisungen erhalten haben, wie man das Gerät benutzt:

• Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten

• Personen, denen Wissen und/oder Erfahrung zur Benutzung des Gerätes feht.

• Kinder (unter 14 Jahren).

• Das Gerät und sein Zubehör sind kein Kinderspielzeug.

• Umbauten oder Veränderungen am Gerät sind nicht gestattet, bzw. erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerätarf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
  -itte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!
Nicht in den Strahl blichen!
Laser Klasse 2
<1 mW·515 nm
EN 60825-1:2014/AC:2017

• Achtung: Nicht in den direkten oder reflektierten Strahl blichen.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schlieben und der Kopfsofar aus dem Strahl zu bewegen.
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messerat hält die Vorschriften und Grenzwerte für die elektron magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Höhe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Höhe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

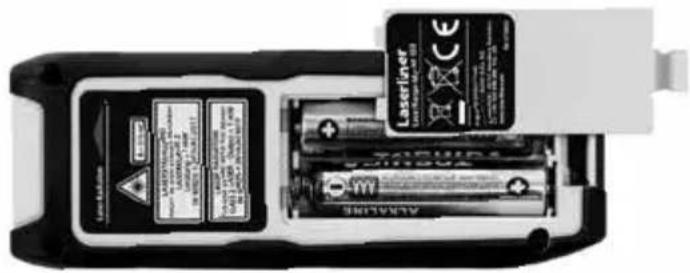

Batterien einlagen

Das Batteriefach öffnen und Batterien (2 x Typ AAA) gemäß den Installations symbolen einlagen. Dabei auf korrekte Polarität achten.

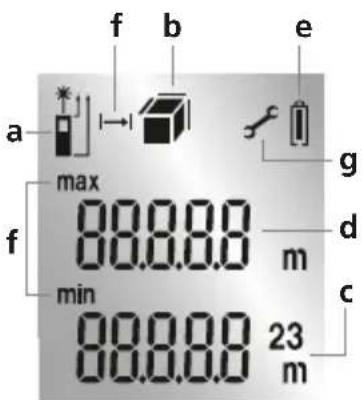

DISPLAY:

a Messebene (Referenz) hinten / vorne
b Anzeige Lange / Fläche / Volumen
c Messwerte / Messegebnisse Einheit m
d Zwischenwerte / min/max-Werte
e Batteriesymbol
f Messung Min./Max.
g Fehlfunktion / Service erforderlich

1.

TASTATUR:

1. AN / Messen / AUS
2. Lange, Fläche, Volumen, Messung Min./Max. Messebene (Referenz) hinten / vorne

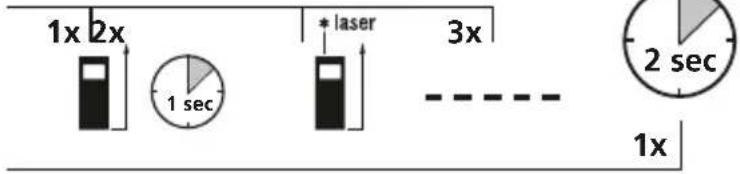

Einschalten, Messen und Ausschalten:

Gerat an Laser an Messen Gerataus

Messebene (Referenz) umschalten:

hinten (Gerat an) vorne

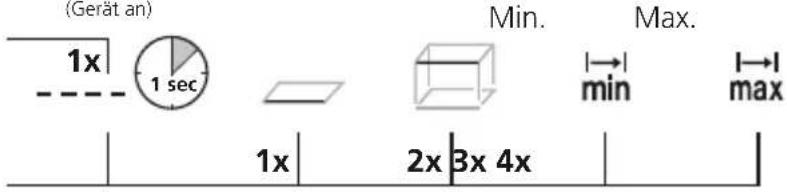

Messfunktionen umschalten:

Länge Fläche Volumen Messung Messung

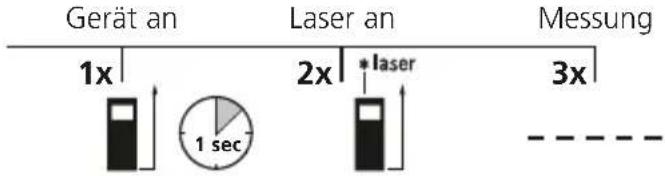

Längenmessung:

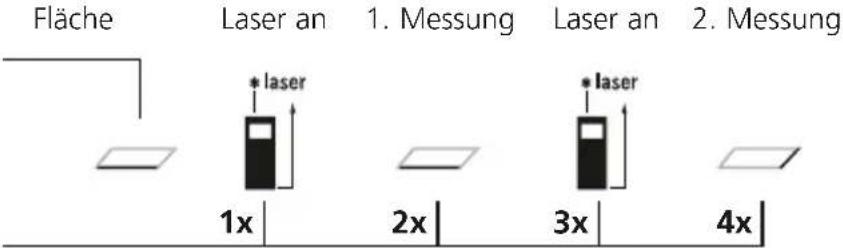

Flächenmessung:

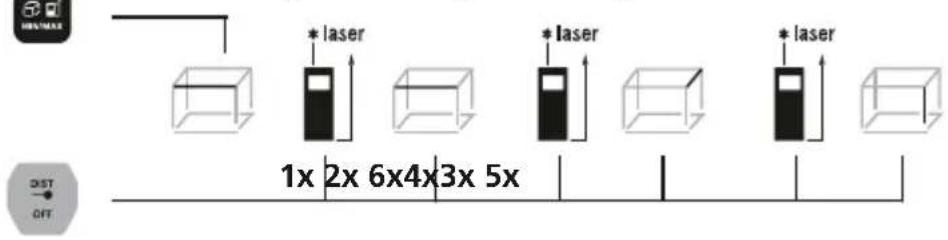

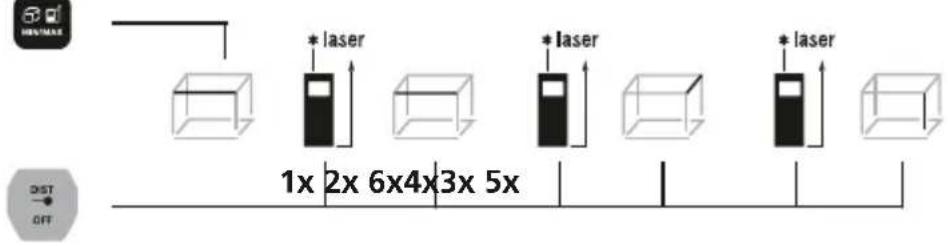

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung

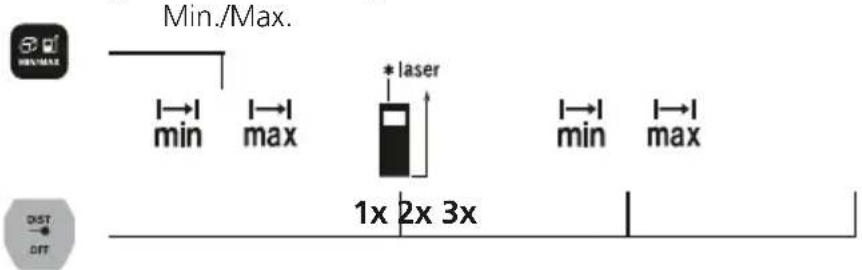

Messung Min./Max.:

Messung Laser an Messung Beenden

Messung Min.

Das LC-Display zeigt den kleinsten Wert (min) und den aktuellen Wert an.

Messung Max.

Das LC-Display zeigt den größten Wert (max) und den aktuellen Wert an.

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird. In den Laserstrahl dürfen keine Gegenstände hineinragen.
• Das Gerät kompensiert bei der Messung unterschiedliche Raumtemperatren. Berücksichtigten Sie dazu eine kurze Anpassungszeit bei Ortswechseln mit großem Temperaturunterschieden.
• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und kann bei starker Sonneneinstrahlung nicht verwendet werden.
• Bei Messungen im Freien konnen Regen, Nebel und Schnee die Messergebnisse beeinflussen bzw. verfüllschen.
• Bei umgünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen kann die max. Abweichung bisher als 3 mm detragen.
• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal. Benutzen Sie glatte Oberflächen.
• Bei Messungen durch Glas (Fensterscheiben) können die Messergebnisse verfüllscht werden.
• Eine Energiesparfunktion schaltet das Gerät automatisch ab.
• Reinigung mit einem weichen Tuch. Es damit kein Wasser in das Gehäuse eindringen.

Fehlercode:

Err08: Pythagoreischer Messfehler

Err10: Batterien austauschen

Err11: Datenübertragungsfehler

Err14: Berechnungsfehler

Err15: AuBerhalb des Messbereichs

Err16: Empfangenes Signal zu schwach

Err26: Wert außerhalb des Anzeigebereichs

Laserliner

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmer Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messerat muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsinterval von einem Jahr.

Technische Daten (Technische Änderungen vorbehalten. 21W08)

Genauigkeit (typisch)* ± 2 m	m
Messbereich (innen)** 0,3 m	- 30 m
Laserklasse 2 < 1 mW
Laserwellenlänge 515 nm
Arbeitsbedingungen	-10°C ... 40°C, Luftfeuchtigkeit max. 20 ... 85% rH, nicht kondensierend, Arbeitssthöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät
Stromversorgung 2 x 1,5V LR03 (AAA)
Abmessungen (B x H x T) 40 x 110 x 24 mm
Gewicht (inkl. Batterien) 90 g

• bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei schwach reflektierenden Zieloberflächen kann die Messabweichung um ± 0,2 mm/m steigen.
  ** be imax. 5000 Lux

EU-Bestimmungen und Entsorgung

Das Gerat erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=AIB

！

Richt de laserstraal nicht op Personen.

Tilayuus 1. mittaus 2. mittaus 3. mittaus

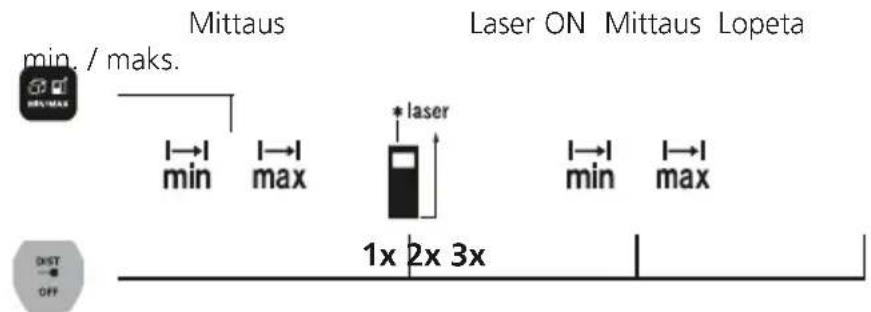

Mittaus min. / maks.:

Mittaus min.

LC-displayet viser den laveste verdien (min.) og den aktuelle verdien.

Måling maks.
