Tipo de produto	Estação de lavagem de veículos de autoatendimento (lavadora de alta pressão)
Marca	Kärcher
Modelo	SB MC 2
Dimensões (C x L x A)	1065 x 835 x 1655 mm (versão 1 pista) / 1780 x 835 x 1655 mm (versão 2 pistas)
Peso	120 a 180 kg conforme configuração
Alimentação elétrica	400 V / 3~ / 50 Hz, potência conectada 2,7 a 9,8 kW
Pressão de serviço	10 a 12 MPa (100-120 bar)
Fluxo de água	9,16 a 15 l/min
Abastecimento de água	0,6 MPa máx., temperatura máx. 40 °C, fluxo mín. 10-30 l/min
Dosagem de detergente	2,5 a 70 ml/min por bomba
Nível de pressão sonora	66 dB(A) (pressão), 85 dB(A) (potência)
Programas de lavagem	Lavagem de alta pressão, lavagem com espuma, enxágue, cera; opções: remoção de insetos, remoção de sujeira
Sistema de pagamento	Moedeiro ou ficha, duração da lavagem ajustável
Proteção anticongelante (opcional)	Ventilador de aquecimento e circuito anticongelante até -20 °C
Capacidade dos reservatórios de detergente	3 x 10 litros
Tipo de óleo da bomba HP	SAE 90, volume 0,5 L
Funções de segurança	Válvula de reciclagem, proteção térmica do motor, parada de emergência, disjuntor diferencial 0,03 A
Manutenção de rotina	Verificação de mangueiras, escovas, nível de óleo, limpeza de filtros, troca de óleo (500 h)
Peças de reposição e reparabilidade	Peças originais Kärcher recomendadas, intervenção por assistência técnica autorizada
Garantia	Conforme condições comerciais locais, defeitos de material ou fabricação

Perguntas frequentes - SB MC 2 Kärcher

Como iniciar uma lavagem com a estação SB MC 2?

Gire o seletor de programa para o programa desejado (lavagem de alta pressão, espuma, enxágue ou cera), em seguida, insira uma moeda ou ficha no moedeiro. A duração da lavagem inicia automaticamente. Pressione o gatilho da pistola para iniciar o jato.

Quais são os programas de lavagem disponíveis?

Os programas padrão são: Lavagem de alta pressão (água + detergente), Lavagem com espuma (limpeza intensiva), Enxágue (água limpa) e Cera (proteção da pintura). Opcionalmente, você pode ter Remoção de insetos e Remoção de sujeira.

Como ajustar a dosagem do detergente?

A dosagem é ajustada no menu Configurações do cliente > Configurações da bomba química. Cada bomba dosadora pode ser ajustada em incrementos de 2,5% (de 2,5% a 40% conforme o programa). Use as teclas ESQUERDA/DIREITA para alterar o valor.

O que fazer se a água não aquecer (na versão com aquecimento)?

Verifique primeiro se o queimador (versão a óleo) ou o elemento de aquecimento (versão elétrica) está alimentado. Consulte o menu Tecla manual para testar a bomba de recirculação. Se o defeito persistir, o código de erro F_301 a F_322 pode ser exibido. Entre em contato com o serviço de atendimento ao cliente.

Como realizar a manutenção regular da estação?

Todos os dias: verifique as mangueiras de alta pressão, o estado das escovas e o nível de detergente. Toda semana: verifique o nível de óleo da bomba HP e limpe o poço da escova. Todos os meses: limpe os filtros e lubrifique as dobradiças. Siga o plano de manutenção no manual.

O que significa o código de erro F_107?

O código F_107 indica funcionamento a seco da bomba de alta pressão. Verifique o abastecimento de água (válvula aberta, pressão suficiente) e se os filtros não estão obstruídos. Se o problema persistir, chame a assistência técnica.

Como ativar a proteção anticongelante?

A opção de proteção anticongelante exige que o interruptor principal permaneça ligado, que a porta esteja fechada e que o ventilador de aquecimento esteja ajustado na posição anticongelante (floco de neve). O circuito anticongelante mantém um leve fluxo de água pela pistola. Consulte o capítulo Proteção anticongelante do manual.

Posso usar detergentes não Kärcher?

É imprescindível usar exclusivamente detergentes autorizados pela Kärcher para evitar danos à instalação e ao veículo. Respeite as dosagens e as instruções de segurança fornecidas com os produtos.

Como redefinir o contador de faturamento?

No menu Exibição do faturamento, pressione simultaneamente as teclas ESQUERDA e DIREITA. Confirme a exclusão com OK. Esta operação redefine o contador diário. A senha é necessária (padrão 1111).

Onde encontrar peças de reposição e acessórios?

Use apenas peças originais Kärcher. Acesse o site www.kaercher.com ou entre em contato com seu distribuidor autorizado. As referências estão indicadas no manual. Para reparos, chame um instalador autorizado Kärcher.

MANUAL DE UTILIZADOR SB MC 2 Kärcher

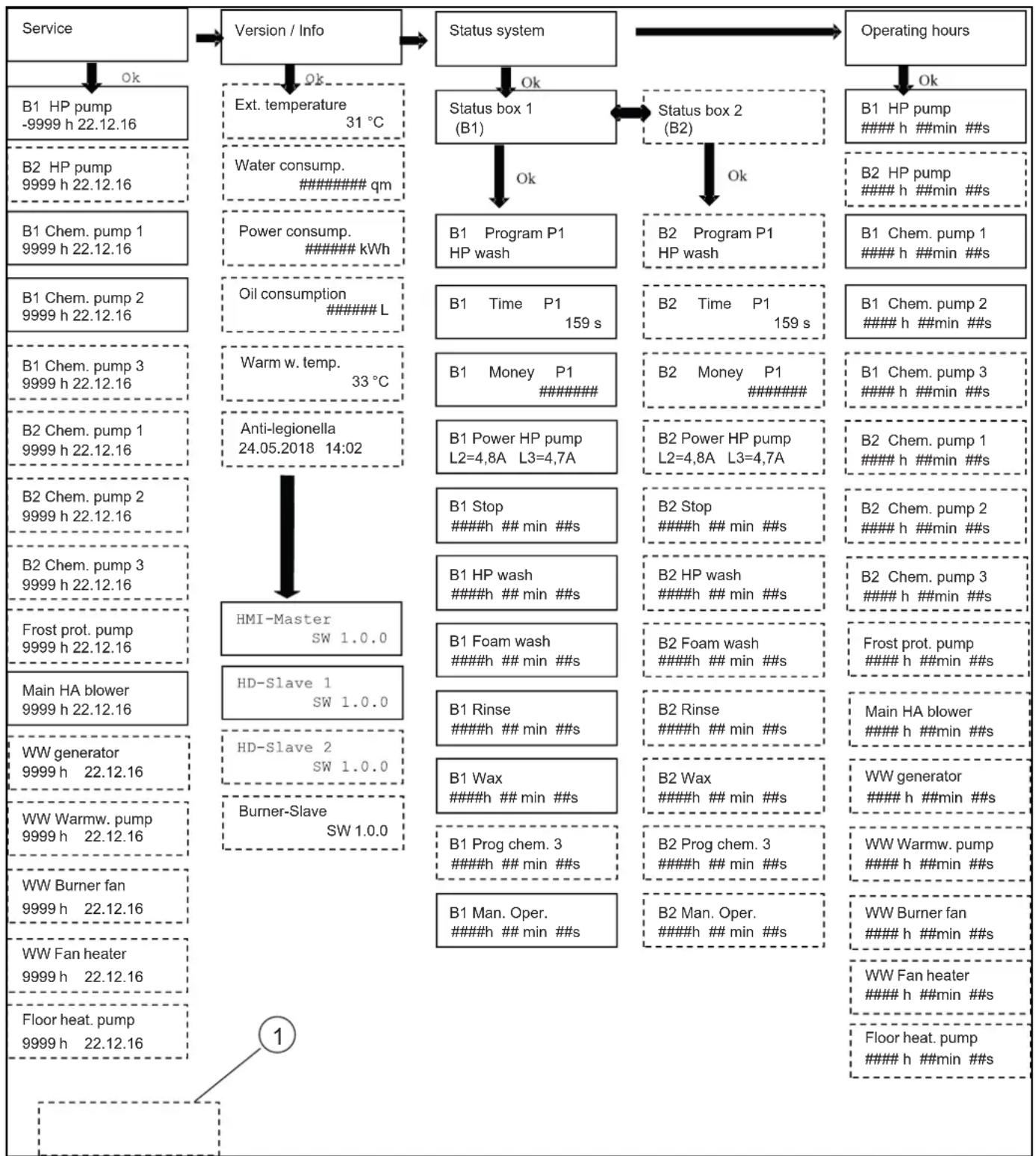

Programa de lavado ajustado atualmente.

B1 Tempo P1 xxxs

Lavagem com espuma B1 h ###min s

Enxaguamento B1

h >>>min >>>s

Cera B1

##h ##min ##s

Prog prod químico 3 B1

h ##min ###s

Serviço man. B1

##h ###min ##s

Proteção do meio ambiente 147

Avisos de segurança 147

Utilização prevista 149

Arranque 149

Operação 149

Proteção contra o congelamento (opção) 156

Fora de serviço 157

Desativação 157

Descrição do aparelho 158

Conservação e manutenção 160

Ajuda em caso de avarias 166

Dados técnicos 170

Garantia 172

Transporte 172

Armazenamento 172

Acessórios e peças sobressalentes 172

Declaração de conformidade UE 172

Declaração de Incorporação 172

Indicações gerais

Antes da primeira utilização do aparelho, leia o manual de instruções original e os avisos de segurança que o acompanham. Proceda em conformidade.

Conserve as duas folhas para referência ou utilização futura.

Variantes do aparelho

Este manual de instruções descreve várias variantes de instalação.

• As descrições não assinaladas aplicam-se a todas as instalações.
• As descrições marcadas com "WWE-Oil" aplicam-se a instalações com kit de montagem de esquentador de água quente aquecido a óleo, reconhecível pela referência 2.318-000.2 na placa de características.
• As descrições marcadas com "WWE-E" aplicam-se a aparelhos com kit de montagem de esquentador de água quente aquecido com eletricidade, reconhecível pela referência 2.318-002.2 na placa de características.
• As descrições assinaladas com "WWE" aplicam-se a instalações com kit de montagem de esquentador de água quente, independente do tipo da fonte de energia.

Proteção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais.

Os aparelhos elétricos e eletrônicos contêm materiais re

cicláveis de valor e, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha errada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentam este símbolo não devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações atualizadas acerca de ingredientes em: www.kaercher.com/REACH

Avisos complementares sobre a proteção do meio ambiente

Não deixar que líquidos como óleo do motor, gasóleo de aquecimento, gasóleo e gasolina penetrem no ambiente. Proteger o solo e eliminar inadequadamente o óleo usado.

Avisos de segurança

O erro de utilizar ou a utilização incorreta acarretam perigos para o operador e para outras pessoas devido a:

• Pressão da água elevada, tensão elétrica elevada, detergente

De modo a evitar perigos para pessoas, animais e objetos, leia antes da primeira operação da instalação:

• Este manual de instruções, incluindo os avisos de segurança
• As respectivas prescrições nacionais do legislador
• Os avisos de segurança relativos aos detergentes realizados. Assegure-se de que: compreende todos os avisos
• Todos os utilizadores da instalação estão informados acerca dos avisos e compreenderam-nos

Todas as pessoas envolvidas na instalação, no arranque e na operação devem:

Ser devidamente qualificadas - Conhecer e observar este manual de instruções - Conhecer e observar as respectivas prescrições

Garanta que, na operação de self-service, todos os utilizadores são informados com sinais claramente visíveis acerca de:

• Possíveis perigos, dispositivos de segurança, a operação da instalação

PERIGO

Perigo de combustão devido a peças da instalação quentes

Toque em peças da instalação, como bombas e motores, apenas após o seu arrefecimento.

△ATENÇÃO

Perigo de ferimentos

Não utilize a instalação se houver pessoas nas proximidades sem o vestuário de proteção adequado.

Verifique o estado correto e a segurança operacional do aparelho e dos acessórios, como, por exemplo, a mangueira de alta pressão, a pistola de alta pressão e as unidades de segurança, antes de cada operação. Não utilize o aparelho se existirem danos. Substitua imediatamente os componentes danificados.

Utilize apenas mangueiras de alta pressão, comandos e acoplamentos recomendados pelo fabricante.

Adicionalmente com o kit de montagem WWE-Oil

Na operação em espaços fechados:

• Elimine os fumos nos tubos aprovados ou nas chaminés.
• Garanta a ventilação suficiente.

PERIGO

Perigo de combustão devido a gases de escape quentes

Não coloque as mãos através da abertura dos gases de escape ou na cobertura da chaminé.

ATENÇÃO

Perigo de queimadura

As peças quentes da instalação, como motores, aquecedores contínuos e tubos de gases de escape podem provocar queimaduras em caso de toque.

Deixe a instalação arrefecer antes de abrir as portas.

Prescrições e diretivas

• Respeite as respectivas prescrições nacionais para pulverizadores de líquido.
• Respeite as respectivas prescrições nacionais para instalação elétrica.
• Respeite as respectivas prescrições nacionais para prevenção de acidentes. Solicite a verificação da instalação anualmente e guarde o resultado do ensaio por escrito.
• Solicite a realização de trabalho de manutenção e reparações apenas junto de instaladores com formação do serviço de assistência técnica da KARCHER ou junto de instaladores autorizados pela KARCHER.

Adicionalmente com o kit de montagem WWE-Oil

• O dispositivo de aquecimento do aparelho é uma instalação de combustão. As instalações de combustão devem ser verificadas regularmente de acordo com as prescrições nacionais do legislador.
• Na operação da instalação em divisões deve garantir-se uma eliminação segura dos gases de escape (tubo de fumo sem

instalação). Além disso, deve estar disponível uma alimentação de ar suficiente.

• Ao planear uma chaminé, devem observar-se as diretivas locais aplicáveis.

Níveis de perigo

PERIGO

• Aviso de um perigo iminente, que pode provocar ferimentos graves ou morte.

ATENÇÃO

• Aviso de uma possível situação de perigo, que pode provocar ferimentos graves ou morte.

CUIDADO

• Aviso de uma possível situação de perigo, que pode provocar ferimentos ligeiros.

ADVERTÊNCIA

• Aviso de uma possível situação de perigo, que pode provocar danos materiais.

Símbolos na instalação

PERIGO

Perigo devido a tensão elétrica elevada.

Os trabalhos nas peças da instalação assim assinaladas devem ser realizados apenas por um técnico eletricista.

PERIGO

Nunca direcione o jato de água de alta pressão para pessoas ou animais.

△PERIGO

Perigo devido a choque elétrico.

Nunca direcione o jato de água de alta pressão para aparelhos elétricos, cabos ou para a instalação.

Proteção auditiva

O nível acústico da instalação é de, no máximo, 66 dB(A). Por isto, geralmente não é necessária qualquer proteção auditiva. Em caso de limpeza das peças amplificadoras de ruído, o nível acústico pode aumentar. Assim, nesse caso, utilize uma proteção auditiva adequada.

Desligamento em caso de emergência

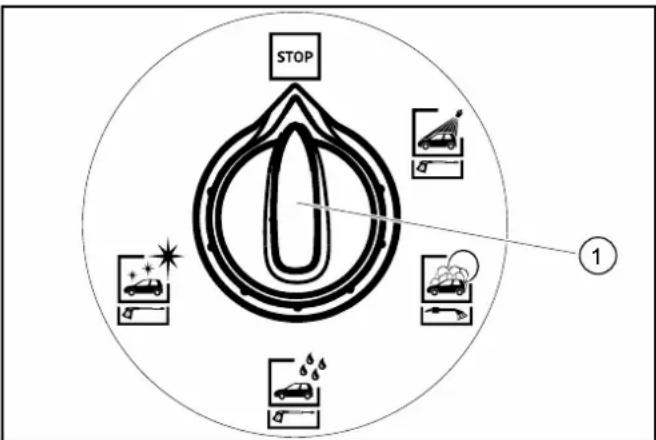

1. Rodar o seletor do programa para "STOP".

① Seletor do programa

Local de trabalho

• No painel de comando introduzem-se moedas e o programa de lavagem é selecionado.
• A limpeza realiza-se com a pistola de alta pressão e a escova de lavagem.

PERIGO

Perigo de ferimentos, perigo de queimaduras

Opere a instalação apenas com a carcaça fechada.

• O interior da instalação só pode estar acessível a pessoal devidamente instruído para trabalhos de manutenção. Durante a utilização da instalação, a porta deve estar fechada.

Utilização prevista

Esta instalação de lavagem self-service destina-se à limpeza de veículos motorizados e reboques com água e detergentes adicionados.

Inadequada e, portanto, proibida é a limpeza de

• pessoas e animais.

O jato de água de alta pressão representa um perigo de ferimentos considerável.

• Objectos soltos.

O jacto de água de alta pressão pode provocar a projecção de objectos soltos, ferimentos em pessoas ou a danificação de outros objectos.

Para efeitos de separação da rede de água potável, está instalada no aparelho uma separação da rede do tipo AB, categoria 5. Além disso, devem ser respeitadas as prescrições locais aplicáveis.

ADVERTÊNCIA

A água suja provoca um desgaste prematuro ou a acumulação de resíduos no aparelho.

Abasteça o aparelho apenas com água limpa ou água reciclada, certificando-se de que os seguintes valores limite não são excedidos:

• Valor de pH: 6,5...9,5
• Condutividade eléctrica: Condutividade da água limpa
• 1200 μS/cm, condutividade máxima 2000 μS/cm Substâncias dedutíveis (volume de prova 1 l, 30 minutos de tempo de estabilização): < 0,5 mg/l
• Substâncias filtráveis: < 50 mg/l, sem substâncias abrasivas
• Hidrocarbonetos: < 20 mg/l
• Cloretos: < 300 mg/l Sulfato: < 240 mg/l Cálcio: < 200 mg/l
• Dureza total: < 28 °dH, < 50 °TH, < 500 ppm (mg CaCO3/l)
• Ferro: < 0,5 mg/l Manganês: < 0,05 mg/l Cobre: < 2 mg/l
• Cloro activo: <0,3 mg/l sem mau cheiro

As instalações sem proteção contra o congelamento devem ser desativadas quando se espera geada.

As instalações com proteção contra o congelamento são consideradas à prova de geada mediante os pré-requisitos mencionados na seção "Proteção contra o congelamento" até -20 °C e devem ser desativadas se as temperaturas forem inferiores.

Adicionalmente com o kit de montagem WWE-Oil

Para a eliminação dos gases de escape do queimador, a instalação só pode ser operada ao ar livre. Em caso de instalação sob um teto ou num espaço fechado, a instalação deve ser ligada a uma chaminé, para a eliminação dos gases de escape. Na ligação a uma chaminé, o queimador deve ser reajustado e os valores dos gases de escape devem ser verificados pelo limpa-chaminés responsável.

Arranque

1. Ligar a alimentação de tensão no local.
2. Abrir a válvula de bloqueio da água no local.
3. Abrir as fechaduras.

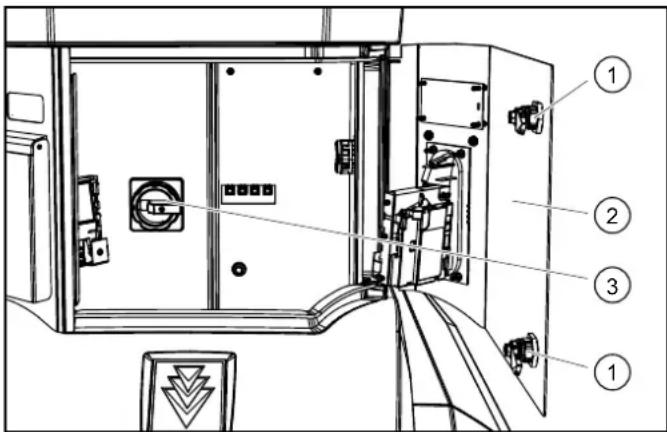

(1) Fechadura ② Porta ③ Interruptor do aparelho 4. Abrir a porta. 5. Rodar o interruptor do aparelho para "1/ON". 6. Fechar a porta.

Operação

Programas de lavagem

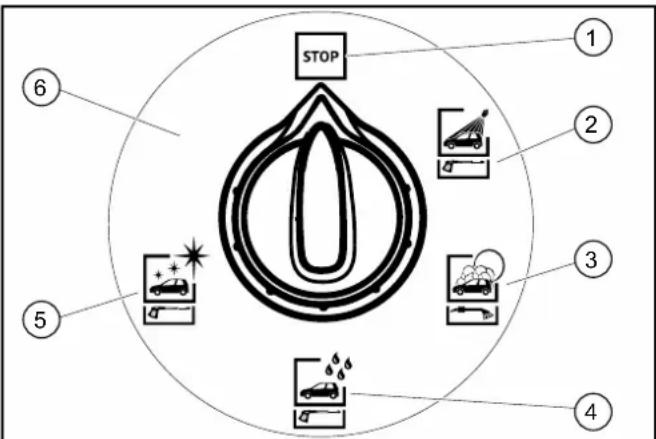

STOP (2) Lavagem a alta pressão. ③ Lavagem a espuma ④ Lavagem ⑤ Cera Opção

Existem os seguintes programas de lavagem:

STOP

O programa é interrompido.

Posição base. Ferramentas de limpeza nos suportes de ferramenta.

Aviso: A função "STOP" está ativa em todas as posições do interruptor sem programa de lavagem.

Lavagem a alta pressão

Para a remoção de sujidade grossa.

Água com detergente.

Distância do jato de alta pressão de, pelo menos, 30 cm

Lavagem a espuma

Lavagem exaustiva de tinta com espuma ativa.

Utilizar a escova de lavagem apenas no decorrer do programa e só após a lavagem a alta pressão.

Lavagem

Água limpa para o enxaguamento de champô e espuma. Distância do jato de alta pressão de, pelo menos, 50 cm

Cera

Água com conservação de tinta.

Aplicar apenas antes da lavagem.

Distância do jato de alta pressão de, pelo menos, 80 cm.

Remoção de insetos (opção)

Água com detergente para remoção de insetos.

Distância do jato de alta pressão de, pelo menos, 30 cm.

Dissolução da sujeira (opção)

Remoção da sujeira mais resistente.

Água com adição de detergente especial.

Distância do jato de alta pressão de, pelo menos, 30 cm.

Programa de lavagem Água fria Água quente
Lavagem a alta pressão X
Lavagem a espuma X
Enxaguar X
Cera X
Remoçao de insectos (opção) X
Dissolução da sujidade (opção) X

1. Rodar o seletor do programa para o programa de lavagem desejado.

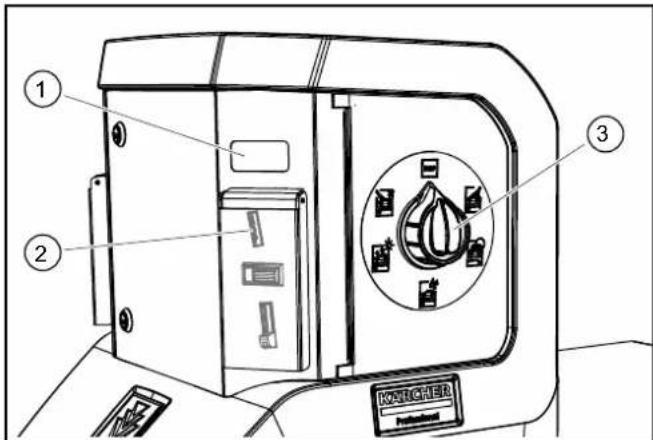

① Indicação do valor residual (opção) (2) Entrada de moedas ③ Seletor do programa

1. Introduzir moedas.

Aviso

Durante um programa de lavagem em funcionamento, sai água do bico da ferramenta de limpeza, mesmo quando a pistola de alta pressão não é acionada. Devido à função de proteção contra o congelamento, a pistola de alta pressão não fecha completamente.

Versão de 1 ferramenta

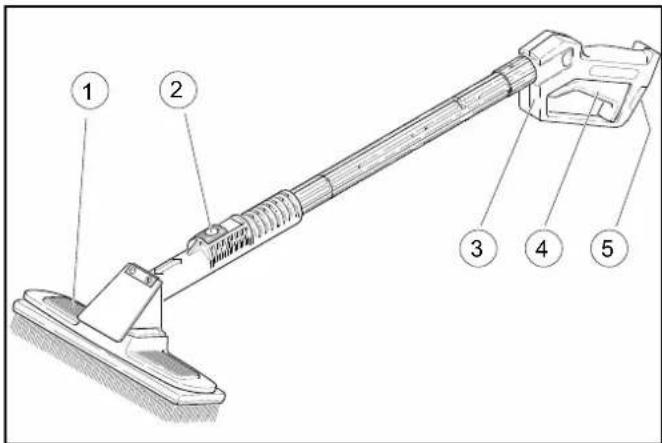

1. Para a limpeza com o jato de alta pressão, pressionar a alavanca de bloqueio, puxar a escova de limpeza para trás e encaixar.

① Escova de limpeza ② Alavanca de bloqueio ③ Pistola de alta pressão ④ Gatilho ⑤ Entalhe de segurança

1. Para a limpeza com a escova de limpeza, pressionar a alavanca de bloqueio, deslizar a escova de limpeza para a frente e encaixar.
2. Soltar o entalhe de segurança.
3. Puxar o gatilho.

Versão de 2 ferramentas

Aqui, a pistola de alta pressão e a escova de limpeza estão disponíveis como ferramentas separadas.

Tempo de lavagem

• O tempo de lavagem começa antes da entrada de moedas.
• A indicação do valor residual mostra o tempo de lavagem restante.

Conforme o ajuste (ver secção "Ajustes do comando/instalação"), a indicação do valor residual mostra o tempo de lavagem restante em segundos ou em percentagem.

Aviso: O tempo de lavagem passa quando na posição "STOP" do seletor do programa. Se, durante o tempo de lavagem, forem introduzidas mais moedas, as mesmas são registadas e adicionadas ao tempo de lavagem existente.

Os detergentes inadequados podem danificar a instalação e o objeto a limpar.

Utilize apenas detergentes autorizados pela KARCHER. Respeite a recomendação de dosagem e os avisos relativos aos detergentes. Utilize o detergente de forma econômica, para proteger o ambiente.

△PERIGO

O manuseamento inadequado de detergentes pode representar um perigo para a sua saúde.

Antes da utilização, leia e respeite todos os avisos de segurança e instruções de utilização relativos aos detergentes. Utilize o vestuário de proteção/equipamento de proteção lá indicado.

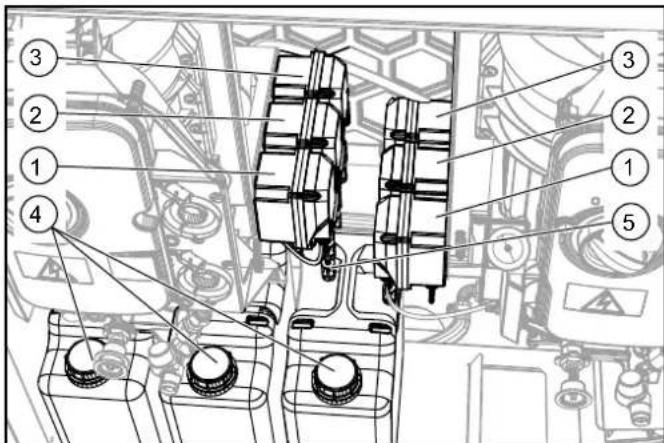

1. Abrir a porta do aparelho.
2. Colocar o recipiente do detergente no aparelho.

Bomba de dosagem 1, Bomba de dosagem 2, Bomba de dosagem 3 (opcional), Recipiente do detergente, Filtro de aspiração do detergente.

1. Colocar no recipiente do detergente o filtro de aspiração do detergente das bombas de dosagem, conforme atribuição na tabela abaixo. Afastar a mangueira de modo que o filtro fique no fundo do recipiente.

Bombadodagem	Programa de lavagem
1 Lavagem	a alta pressão RM 806
1 Lavagem	a espuma RM 806
2 Cera RM	820
3 Remoçao	de insectos RM 803
3 Remoçao	de sujidade RM 806

Purgar a bomba de dosagem.

1. Iniciar manualmente a bomba de dosagem (ver "Conservação e manutenção / Manual button").
2. Aguardar até que a tubagem de aspiração esteja livre de bolhas de ar.
3. Parar a bomba de dosagem.

Apenas com o kit de montagem WWE-Oil: Encher de combustível.

PERIGO

Perigo de incêndio.

Observe as prescrições locais ao manusear combustível. Utilize apenas combustível diesel ou gasóleo de aquecimento leve.

Não utilize combustíveis desadequados, como gasolina, por exemplo.

ADVERTÊNCIA

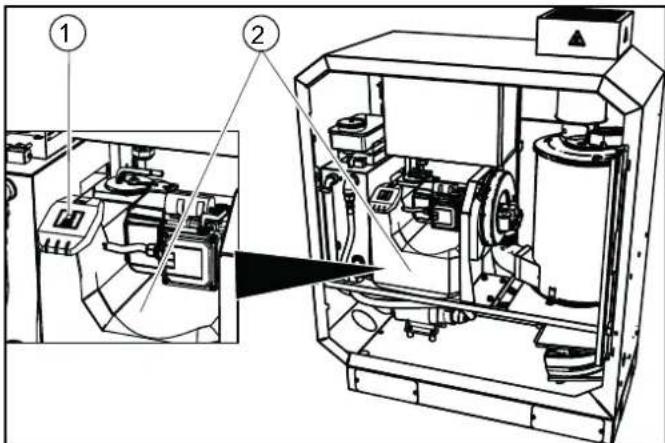

Perigo de danos.

Se a bomba de combustível funcionar a seco, pode ser destruída.

Nunca opere o aparelho com o depósito de combustível vazio.

Aviso: Em caso de perigo de congelamento, utilize gasóleo de aquecimento com aditivos para a operação de Inverno.

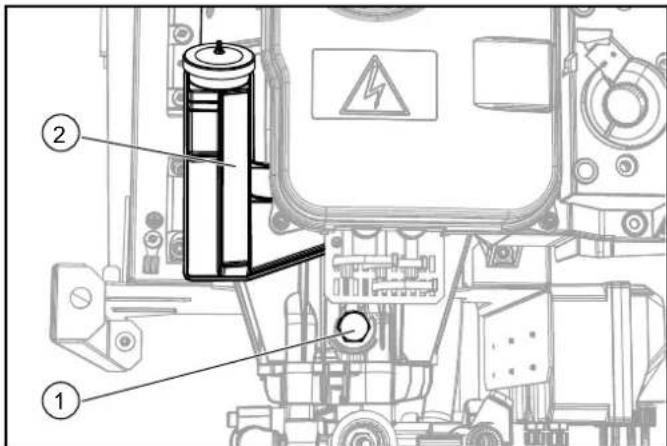

① Tampa do depósito ② Depósito de combustível 1. Virar a tampa do depósito para cima. 2. Verter o combustível para o depósito. 3. Ao aquecer, o combustível expande-se e pode transbordar. Por isso, não encher o recipiente de combustível até à borda. 4. Fechar a tampa do depósito. 5. Se possível, limpar o combustível que derramou.

Apenas com o kit de montagem WWE: Encher de descalcificante

ADVERTÊNCIA

Avaria de funcionamento devido a depósitos de calcário. Na falta de líquido descalcificante (RM 110), pode acumular-se calcário no aparelho, provocando avarias de funcionamento. Verifique regularmente o nível de enchimento do depósito de líquido descalcificante.

WWE-Oil

① Tampa ② Depósito para líquido descalcificante

1. Remover a tampa.
2. Encher o depósito com RM 110.
3. Colocar a tampa.

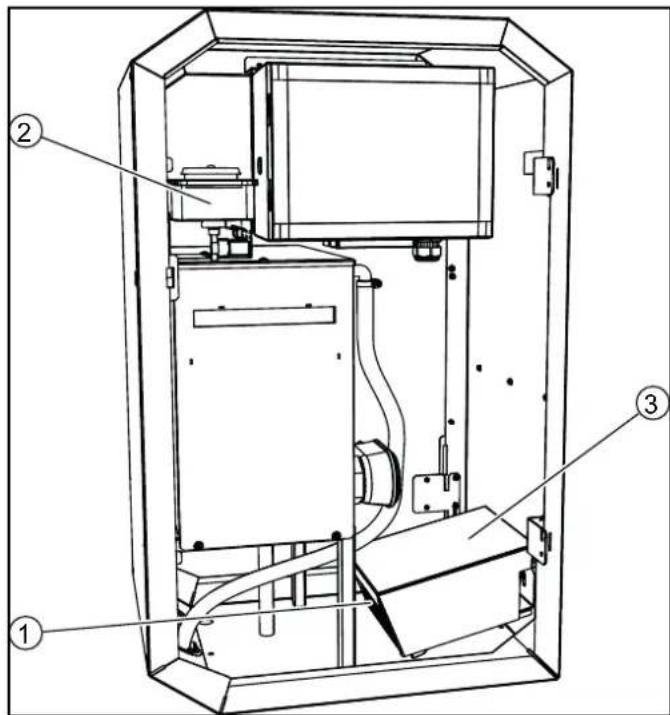

WWE-E

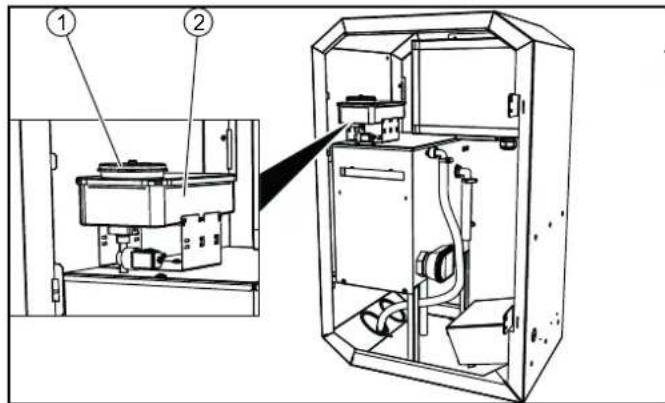

① Tampa ② Depósito para líquido descalcificante 1. Remover a tampa. 2. Encher o depósito com RM 110. 3. Colocar a tampa.

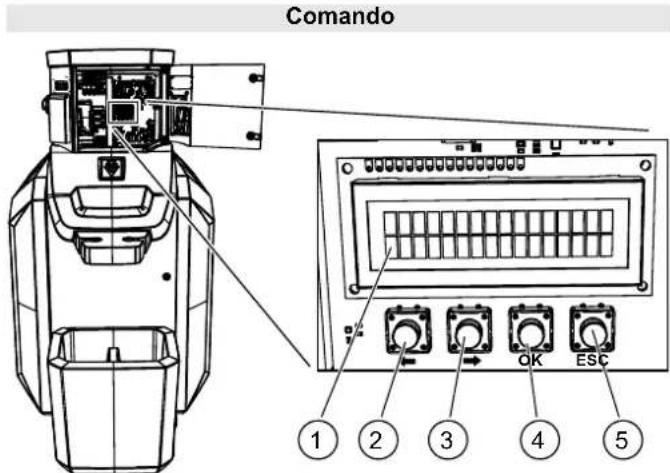

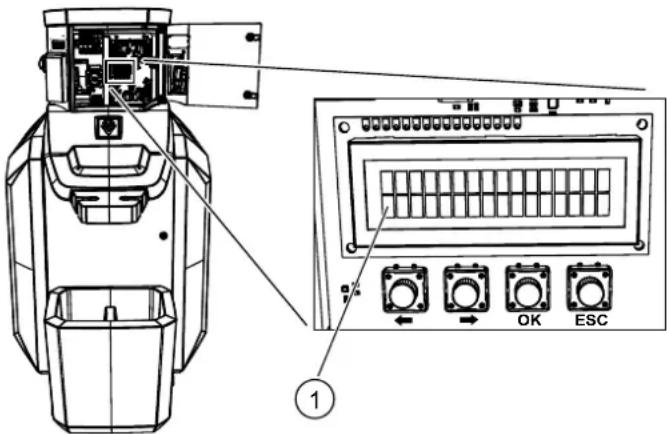

① Display ② Tecla ESQUERDA ③ Tecla DIREITA ④ Tecla "OK" ⑤ Tecla "ESC"

Operação normal

Na operação normal, o display do comando mostra, alternadamente, as seguintes indicações:

Tu.28.11.2017

09:52:32 Wint

Dia da semana, data, hora, hora de Verão (Som)/hora de Inverno (Wint)

Operating time

06:00-22:00

Tempo de serviço da instalação no dia actual

Service

Trabalhos de manutenção em falta pelo serviço de assistência técnica (exemplo). Se estiverem vários trabalhos de manutenção em falta, estes são exibidos sucessivamente. Se não estiver nenhum trabalho de manutenção em falta, esta indicação não aparece.

MSS Pump HP

F:000 (001)

quantidade total de avarias existentes. Se não existir nenhuma avaria, esta indicação não aparece.

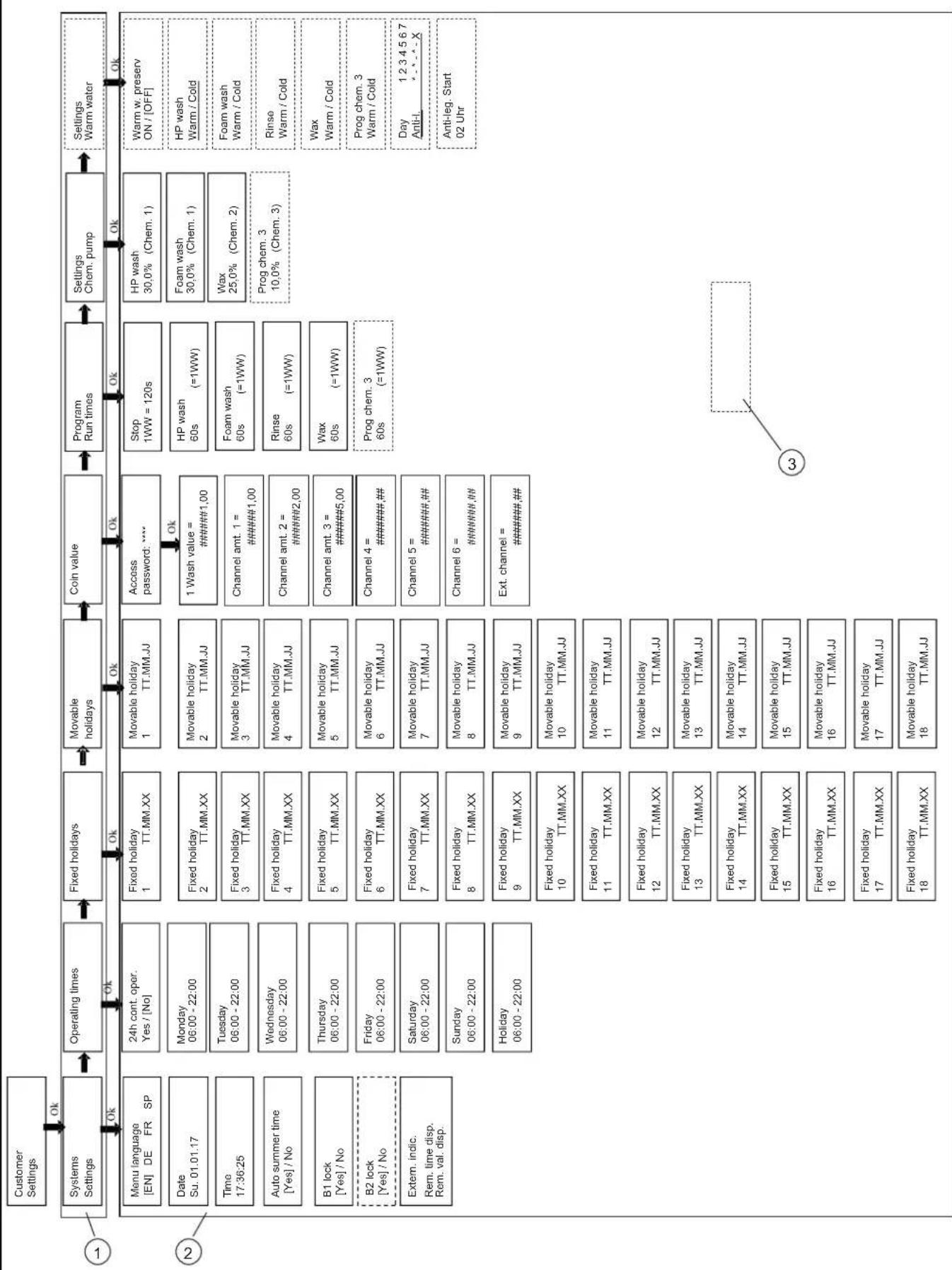

Aceder ao menu de ajustes do cliente

1. Premir a tecla "OK" durante mais de 2 segundos.

Ponto do menu ② Parâmetro ③ O ponto do menu só é exibido se a instalação dispuser da respectiva opção.

1. Selecionar o ponto do menu com as teclas ESQUERDA e DIREITA.
2. Abrir o grupo de parâmetros com a tecla "Ok".
3. Selecionar os parâmetros a ajustar com as teclas ESQUERDA e DIREITA.

Ajustar os parâmetros com uma variável

1. Premir a tecla "OK".

A variável ajustável fica.

1. Ajustar o valor das variáveis com as teclas ESQUERDA e DIREITA. Para uma alteração rápida das variáveis, manter a tecla premida.
2. Guardar o valor premindo a tecla "OK" ou cancelar a alteração premindo a tecla "ESC".

Ajustar os parâmetros com várias variáveis

1. Premir a tecla "OK". A variável ajustável pisca.
2. Ajustar o valor das variáveis com as teclas ESQUERDA e DIREITA. Para uma alteração rápida das variáveis, manter a tecla premida.
3. Guardar o valor premindo brevemente a tecla "OK" e saltar, ao mesmo tempo, para a variável seguinte.
4. Guardar os valores ajustados premindo a tecla "OK" (durante mais de 1 segundo) ou cancelar a alteração premindo a tecla "ESC".

Abandonar o menu

1. Com a tecla "ESC" volta-se para cima no menu.

Configurações do sistema

Idioma do menu

[EN] DE FR SP

Comutação automática para a hora de Verão.

Sim: Comutação automática ativa. Início da hora de Verão no último domingo de março, às 02:00 horas. Início da hora normal (de Inverno) no último domingo de outubro, às 03:00 horas.

Aviso: Se a comutação automática estiver ativa, na operação normal, na indicação da data e da hora, no canto inferior direito do display, é exibido "Verão" ou "Inverno".

Bloqueio B1

Sim / (Não)

Bloquear a estação de lavagem 1.

Bloqueio B2

Sim / (Não)

Bloquear a estação de lavagem 2 (opção).

Indic. externa

Rem. time disp.

Rem. val. disp.

Indicação do tempo de lavagem restante no display por cima da entrada de moedas.

Rem. time disp.: Indicação do tempo de lavagem restante em segundos.

Rem. val. disp.: Indicação do tempo de lavagem restante em percentagem.

Tempos de operação

Operação contínua 24h

Sim / (Não)

Sim: A instalação está em operação contínua, o ajuste para dias da semana individuais está desativado.

Não: Para cada dia pode ser ajustado um tempo de serviço separado.

Segunda-feira

06:00 - 22:00

A instalação está aberta durante o tempo de serviço. A instalação está bloqueada fora do tempo de serviço.

Aberta 24 horas: Ajustar o início e o fim do tempo de serviço com o mesmo valor.

Fechada 24 horas: Ajustar o fim do tempo de serviço para uma hora anterior à hora de início do tempo de serviço.

Feriados fixos

Os dias de feriado fixos são todos os anos na mesma data.

Nos dias de feriado aplica-se o tempo de serviço ajustado para dias de feriado.

Aviso: Para dias de feriado não necessários, fazer a data 00.00.XX.

Feriados móveis

Os dias de feriado móveis são todos os anos em datas diferentes, pelo que devem ser reajustados anualmente.

Nos dias de feriado aplica-se o tempo de serviço ajustado para dias de feriado.

Aviso: Para dias de feriado não necessários, fazer a data 00.00.00.

Valor da moeda

O valor da moeda indica de que forma são avaliadas as moedas colocadas nos canais individuais do moedeiro.

Acesso

palavra-passe: 0^****

Aviso: No primeiro arranque, a palavra-passe é "111". Por motivos de segurança, aconselhamos a alteração da palavra-passe na primeira utilização (ver "Alterar palavra-passe" no final do capítulo).

1. Ajustar o ponto que pisca da palavra-passe com as teclas ESQUERDA e DIREITA.
2. Confirmar a introdução premindo brevemente a tecla "OK".
3. Ajustar o ponto seguinte da palavra-passe do mesmo modo.
4. Concluir a introdução da palavra-passe premindo a tecla "OK" durante 1 segundo.
5. Selecionar o ponto do menu com as teclas ESQUERDA e DIREITA.

1 Wash value =

100

Valor da moeda que corresponde a um valor de lavagem.

Channel amt. 1 =

100

Valor de uma moeda detectada no canal 1 do moedeiro.

Program Run times

HP wash

60s (=1WW)

Tempo de funcionamento do programa de lavagem para um valor de lavagem.

Ajuste de fábrica:

Programa de lavagem Tempo de funca-mentation [s]
Paragem 120
Lavagem a alta pressão 60
Lavagem a espuma 60
Enxaguar 60
Cera 60
Remoçao de insectos 60
Remoçao de sujidade	60

Settings Chem. pump

HP wash

7,5% (Chem. 1)

Dosagem do detergente através da bomba de dosagem. Ajustável em passos de 2,5% (2,5% correspondem a 1,75 ml/min).

Ajuste base

Bomba de do-sagem	Programa de lavagem		Ajuste
			500 l/h	900 l/h
1	Lavagem a alta pressão	RM 806	7,5%	15%
1	Lavagem a espuma	RM 806	7,5%	15%
2	Cera	RM 820	10%	20%
3	Remoção de insectos	RM 803	20%	40%
3	Remoção de sujidade	RM 806	20%	40%

Apenas com o kit de montagem WWE: Ajustes Água quente

Warm w. temp. xx °C

Temperatura da água quente.

Warm w. preserv

On/[Off]

On: A água quente é mantida à temperatura durante todo o tempo de serviço (a temperatura da água quente oscila entre o valor nominal e os 10°C abaixo).

Off: A água quente só é aquecida após a introdução de uma moeda.

HP wash

Warm / Cold

Lavagem a alta pressão com água quente ou água fria.

Foam wash

Warm / Cold

Lavagem a espuma com água quente ou água fria.

Spulen

Quente / Frio

Lavagem com água quente ou água fria.

Cera

Quente / Frio

Programa de cera com água quente ou água fria.

Prg quím. 3

Quente / Frio

Programa adicional (opção) com água quente ou água fria.

Dia 1234567

Anti-I. - - X

Dia da semana no qual se realiza a desinfecção do sistema de água.

Anti-leg. Início

02 Tempo

Hora à qual se realiza a desinfecção do sistema de água.

Indicação de volume

1. Premir a tecla "OK" durante mais de 2 segundos.

1. Premir a tecla ESQUERDA.

Falha

Total: xxx

Aviso: No primeiro arranque, a palavra-passe é "1111". Por motivos de segurança, aconselhamos a alteração da palavra-passe na primeira utilização (ver "Alterar palavra-passe" no final do capítulo).

1. Ajustar o ponto que pesca da palavra-passe com as teclas ESQUERDA e DIREITA.
2. Confirmar a introdução premindo brevemente a tecla "OK".
3. Ajustar o ponto seguinte da palavra-passe do mesmo modo.
4. Concluir a introdução da palavra-passe premindo a tecla "OK" durante 1 segundo.
5. Selecionar o ponto do menu com as teclas ESQUERDA e DIREITA.

Total turnover

Volume total da instalação de lavagem desde a instalação.

Bx Turnover

Volume total da estação de lavagem x desde a instalação.

Tot. daily turn.

,

Volume da instalação de lavagem desde a última reposição do contador. A reposição do contador não se realiza automaticamente, devendo ser levada a cabo pela entidade operadora.

Repor o contador

1 Premir simultaneamente as teclas ESQUERDA e DIREITA.

2 Confirmar a eliminação do controle com a tecla "OK" ou cancelar o processo de eliminação com a tecla "ESC".

Bx Daily turnover.

Volume diário da estação de lavagem x.

Opção com o kit de montagem WWE: Desinfecção

△PERIGO

Se o aparelho estiver equipado com o kit de montagem WWE-E 8 kW, a temperatura da água necessária para a desinfeção não será alcançada durante o processo de desinfeção. Por conseguinte, a utilização da opção anti-legionela não é funcional nesta variante.

Para esta variante do aparelho, efetue uma desinfeção química através de uma empresa especializada.

Para reduzir o número de germes prejudiciais à saúde (como as legionelas) a um nível seguro, uma instalação com kit de montagem WWE e a opção anti-legionela realizam regularmente uma desinfeção.

Assim, o circuito de água quente da instalação é lavado com água quente (temperatura superior à temperatura na operação normal).

Os momentos da realização da desinfeção são ajustados no menu "Ajustes do cliente/ajustes de água quente" (ver capítulo "Comando").

O processo de desinfeção dura aproximadamente 20 minutos em instalações com 1 estação de lavagem e 25 minutos em instalações com 2 estações de lavagem.

1 Segunda-feira

7 Domingo

• nesse dia realiza-se uma desinfeção
• nesse dia não se realiza qualquer desinfeção X nesse dia está ajustada a operação de 24 horas, por isso, não pode ajustar-se qualquer desinfeção

Anti-leg.Start

02 Time

Hora à qual se realiza a desinfeção do Sistema de água.

Proteção contra o congelamento (opção)

O dispositivo de proteção anticongelante é constituído por aquecedor e circuito do anticongelante.

Aviso: Se existir dispositivo de proteção anticongelante, estão garantidas as seguintes propriedades:

• Operação de lavagem limitada abaixo dos -5 °C. Com a operação de lavagem limitada, a escova de lavagem deve ser controlada regularmente quanto à sua congelação. A lavagem com escovas congeladas pode provocar danos no veículo. Se a escova de lavagem estiver congelada, a lança combinada deve ser substituída por uma lança de alta pressão. Se a operação de lavagem tiver de ser estendida para temperaturas inferiores, entre em contacto com o seu serviço de assistência técnica responsável. A partir dos -15 °C, a operação de lavagem deixa de fazer sentido devido à camada de gelo que se forma no veículo. Em determinadas situações, esta camada de gelo até pode prejudicar o funcionamento de peças importantes do veículo. Por isso, bloquear a utilização da instalação abaixo dos -15 °C.
• Segurar de congelamento da instalação até aos -20 °C. Abaixo dos -20 °C deve realizar-se a "Desativação em caso de congelamento".

△ATENÇÃO

A formação de uma superfície gelada na estação de lavagem representa um perigo de acidente acrescido.

Em caso de perigo devido a superfície gelada, bloqueie a estação de lavagem.

Pré-requisitos para proteção contra o congelamento

• Devem estar asseguradas a alimentação elétrica e a admissão de água sem interrupções. A alimentação de água deve estar protegida contra o congelamento.
• Montagem e instalação corretas da instalação.
• O aqueduto está ajustado corretamente.
• Todas as medidas de manutenção foram realizadas corretamente, de acordo com o capítulo "Manutenção e conservação".
• A ferramenta de limpeza está colocada de parte no fosso de escovas.
• A pistola que pertence à instalação com furo de anticongelante está montada.
• A tubagem flexível (mangueira) da instalação até à ferramenta de limpeza não foi prolongada ou substituída por uma mangueira mais longa.
• As indicações de temperatura acima referem-se ao local de instalação. As indicações de temperatura das previsões meteorológicas não são determinantes.

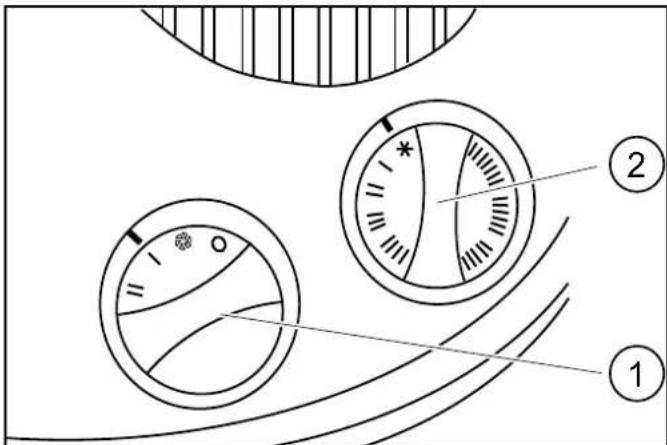

Aquecedor

O aquecedor aquece o interior da instalação para proteger do congelamento. 1. Rodar o regulador de potência para o nível "I".

Aviso: O dispositivo de proteção anticongelante funciona apenas com a instalação ligada e com a porta fechada. Por isso, o interruptor do aparelho não pode ser colocado em "0/OFF". De igual modo, a alimentação elétrica da instalação não deve ser interrompida. A operação do aquecedor é interrompida se houver uma bomba de alta pressão em funcionamento.

PERIGO

Se as aberturas de saída ou de entrada de ar estiverem cobertas, o aquecedor pode sobreaquecer e provocar um incêndio.

Nunca cubra as aberturas de entrada e de saída de ar do aquecedor.

ADVERTÊNCIA

Se houver uma falha de corrente, a proteção contra o congelamento não se mantém de pé.

Em caso de falha de corrente, realize uma desativação por perigo de congelamento.

Adicionalmente com o kit de montagem WWE

O kit de montagem possui um aquecedor adicional que deve ser ajustado para os seguintes.

1. Rodar o regulador de potência para o nível "1".
2. Rodar o regulador de termostato para a proteção contra o congelamento (floco de neve).

Circuito do anticongelante

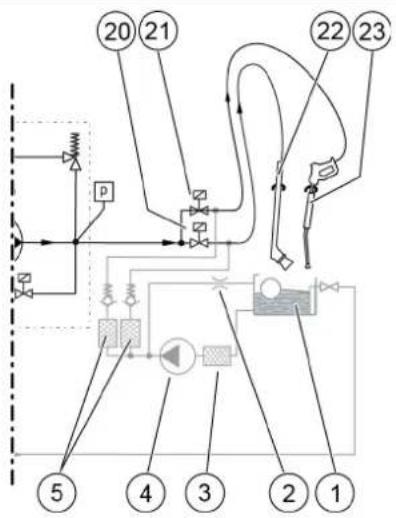

O circuito do anticongelante é colocado em funcionamento pela bomba de proteção contra o congelamento. A água do circuito corre através de uma pequena abertura na pistola de alta pressão e protege a mangueira de alta pressão e a pistola de alta pressão do congelamento.

ATENÇÃO

Em caso de geada, a água da proteção contra o congelamento que corre na estação de lavagem provoca a formação de uma superfície gelada.

Após a utilização, encaixe a pistola de alta pressão no fosso de escovas.

Trabalhos de manutenção antes e durante o período de geada

Para uma melhor vista geral, os trabalhos de manutenção para a conservação da proteção contra o congelamento estão aqui resumidos, uma vez mais. Para a verificação da proteção contra o congelamento, os trabalhos também devem realizar-se anualmente, antes do início do período de geada. Os trabalhos de manutenção descritos no capítulo "Manutenção e conservação" também devem continuar no Inverno.

Momento Actividade Realização Por quem
Várias vezes ao dia em caso de geada	Verificar a escova de lavagem	Verificar quando à existência de sujida e congregação e, se necessária, bloquear a lavagem com escosvas. Entidade operadora
Diariamente em caso de geada	Verificar o interior da instalação.	O aquecedor está a functionar? Entidade opere- radora
	Verificar o fosso de escosvas. A sáida para o recipiente do flutuador da proteção contra o con-gelamento está desimpedida?	Entidade operadora
	Limpar o filtro. Consultar a secção	“Conservação e manutençao/limpar o filtro”. Entidade opere- radora
	Limpar o filtro da bomba de protecção contra o congelamento.	Limpar o filtró e colocá-lo novamente. Entidade opere- radora
Na instalação com proteção contra o conge-lamento: Antes do periodo de geada	Verificar os dispositivos de proteção anticongelante.	Iniciar manualmente a bomba de proteção contra o congelamento (no comando). Testar o functioramento. Iniciar manualmente o aquecedor (no comando). Testar o functioramento. Ler a temperatura exterior no comando. O termómetro exterior in- dica a temperatura correcta?
	Limpar o filtró da bomba de proteção contra o congelamento.	Limpar o filtró e colocá-lo novamente. Entidade opere- radora
Apos 160 horas de service ou mensalmente	Verificar a quantidade de água de proteção contra o conge-lamento no circuito do anticonge-lante	Valor nominal: aprox. mais 0,5 l/min por quantidade de agua da fer- ramenta de lavagem: Substituir o encaixe na pistola. ATENÇÂO Se a quantidade de água de proteção contra o congelamento for demasiado elevada, a pistola de alta pressão pode mover- se Descontroladamente e provocar ferimentos. Se a quantidade de agua de proteção contra o congelamento for demasiado elevada, substitua impreterivelmente o encaixe na pistola de alta pressão. Quantidade de agua inferior: Limpar o filtró da bomba de proteção contra o congelamento, limpar o filtró (na cabela das bombas de alta pressão), lavar a tubagem, verificar o sentido de rotação da bomba.

Fora de serviço

1. Rodar o interruptor do aparelho para "0/OFF".

Fora de serviço em caso de perigo de congelamento

Desativar a instalação sem proteção contra o congelamento (ver o capítulo "Desativação").

Instalação com proteção contra o congelamento:

1. Deixar o interruptor do aparelho na posição "1/ON".
2. Bloquear o tempo de serviço no comando.

Desativação

Durante a fase de desativação não existe qualquer perigo de congelamento:

1. Cortar a admissão de água.
2. Interromper a alimentação elétrica.

Desativação em caso de perigo de congelamento

Realizar os seguintes passos em caso de perigo de congelamento:

1. Esvaziar todos os recipientes do flutuador.
2. Desenroscar as mangueiras nos recipientes do flutuador e deixar em vazio.
3. Desenroscar as mangueiras nas bombas de alta pressão e deixar sair a água.
4. Desenroscar as mangueiras de alta pressão nas cabeças das bombas e deixar sair a água.
5. Remover o recipiente de detergente e guardar num local livre de geadas.

Em caso de dúvida, encarregar o serviço de assistência técnica da desativação.

Adicionalmente com o kit de montagem WWE-Oil

1. Esvaziar o depósito do combustível.

Descrição do aparelho

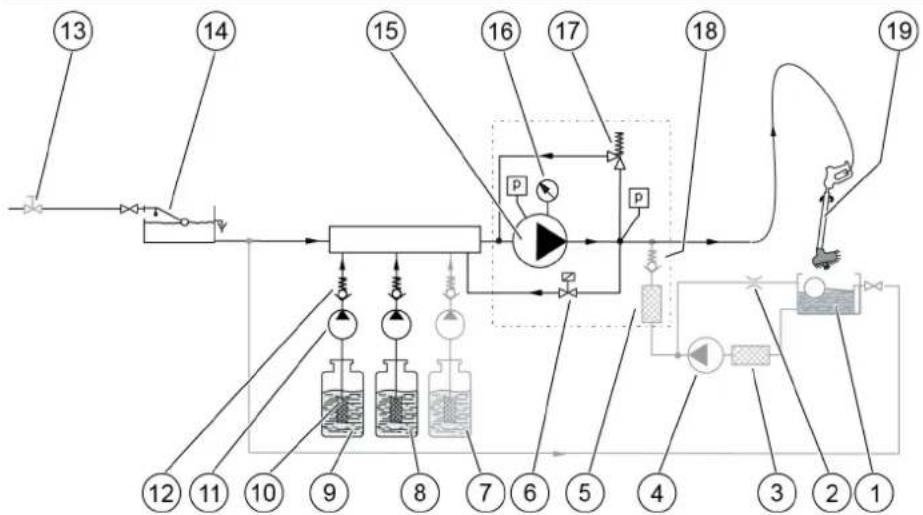

Fluxograma

1 Recipiente do flutuador da proteção contra o congelamento (opção) 2 Estrangulador (opção) 3 Filtro da bomba de proteção contra o congelamento (opção) 4 Bomba de proteção contra o congelamento (opção) 5 Filtro (opção) 6 Válvula de bypass de meia carga 7 Recipiente de detergente do programa adicional (opção) 8 Recipiente de detergente 1 9 Recipiente de detergente 2 10 Filtro do detergente 11 Bomba de dosagem 12 Válvula de retenção 13 Ligação de água (no local) 14 Recipiente do flutuador da água de rede (separação da rede, cat. 5) 15 Bomba de alta pressão 16 Manômetro 17 Válvula de descarga 18 Válvula de retenção 19 Ferramenta combinada * 20 Válvula magnética da escova ** 21 Válvula magnética da pistola de alta pressão ** 22 Escova de lavagem 23 Pistola de alta pressão * na versão de 1 ferramenta ** na versão de 2 ferramentas

Fluxograma com o kit de montagem WWE

1 Recipiente do flutuador da proteção contra o congelamento (opção) 2 Estrangulador (opção) 3 Filtro da bomba de proteção contra o congelamento (opção) 4 Bomba de proteção contra o congelamento (opção) 5 Filtro (opção) 6 Válvula de bypass de meia carga 7 Recipiente de detergente do programa adicional (opção) 8 Recipiente de detergente 1 9 Recipiente de detergente 2 10 Filtro do detergente 11 Bomba de dosagem 12 Válvula de retenção 13 Ligação de água (no local) 14 Recipiente do flutuador da água de rede (separação da rede, cat. 5) 15 Bomba de alta pressão 16 Manômetro 17 Válvula de descarga 18 Válvula de retenção (apenas na proteção contra o congelamento) 19 Ferramenta combinada * 20 Válvula magnética da escova 21 Válvula magnética da pistola de alta pressão ** 22 Escova de lavagem ** 23 Pistola de alta pressão ** 24 Depósito para líquido descalcificante 25 Sensor do nível de enchimento do líquido descalcificante 26 Válvula de dosagem do líquido descalcificante 27 Dispositivo de proteção contra a falta de água 28 Recipiente do flutuador da água quente (separação da rede, cat. 5) 29 Limitador de temperatura 30 Elemento de aquecimento elétrico 31 Kit de montagem WWE-E 32 Sensor de temperatura de água quente 33 Bomba de circulação de água quente 34 Monitor de fluxo

35 Sensor de temperatura da saída do queimador 36 Queimador com aquecedor contínuo 37 Ventoinha do queimador com bomba de combustível 38 Válvula magnética do combustível 39 Depósito do combustível 40 Sensor do nível de enchimento do combustível 41 Termóstato de gases de escape 42 Kit de montagem WWE-Oil 43 Válvula magnética da água quente 44 Válvula magnética da água fria na versão de 1 ferramenta * na versão de 2 ferramentas

Se a alavanca da pistola de alta pressão for solta durante a operação, a válvula do circuito abre e a bomba de alta pressão mantém-se em funcionamento. Com uma nova abertura da pistola, o jato de alta pressão fica imediatamente disponível.

Disjuntor do motor

Em caso de consumo de potência demasiado elevado, o disjuntor do motor desliga os módulos das bombas.

Contacto de proteção contra o enrolamento

O contato de proteção contra o enrolamento só está instalado nos modelos com 900 l/h.

O contato de proteção contra o enrolamento no enrolamento do motor do acionamento da bomba emite um sinal ao comando em caso de sobrecarga térmica. Este desliga o motor.

Adicionalmente com o kit de montagem WWE-Oil

Termostato de gases de escape

Se a temperatura do gás de escape subir acima do valor admissível, o termostato de gases de escape desliga o queimador e bloqueia.

ção de água quente e volta a desligar quando a temperatura máxima é alcançada.

O limitador de temperatura previne a formação de vapor na caldeira de passagem.

Monitor de fluxo

Depois de a bomba de circulação de água quente ter arrancado, o monitor de fluxo liga o queimador.

Dispositivo de proteção contra a falta de água

Se o nível de água no recipiente do flutuador de água quente estiver demasiado baixo, o dispositivo de proteção contra a falta de água desliga o queimador.

Adicionalmente com o kit de montagem WWE-E

Se a temperatura da água descer no recipiente do flutuador de água quente, o sensor de temperatura liga o elemento de aquecimento elétrico e volta a desligar quando a temperatura máxima é alcançada.

Proteção contra sobreaquecimento

O interruptor do flutuador no recipiente do flutuador de água quente desliga o elemento de aquecimento elétrico quando o nível de água desce muito baixo.

Conservação e manutenção

Indicações de manutenção

A base para uma instalação segura, em termos operacionais, é a manutenção frequente conforme o seguinte plano de manutenção.

Utilize apenas peças sobressalentes originais do fabricante ou peças recomendadas pelo mesmo, como

peças sobressalentes e peças de desgaste, - peças de acessórios, - produtos operacionais, detergente.

PERIGO

Perigo de morte devido a choque elétrico.

Antes dos trabalhos no aparelho, desligue o aparelho no interruptor principal no local e proteja-o contra reativação.

Com o kit de montagem WWE: O kit de montagem da produção de água quente possui uma LINHA adutora separada e um interruptor principal próprio. Antes de realizar trabalhos no aparelho, desligue também este interruptor principal.

Solicite apenas a um técnico eletricista a realização de todos os trabalhos em peças elétricas da instalação.

ATENÇÃO

Os componentes danificados podem originar um jato de água de alta pressão, que provoca ferimentos.

Despressurize a instalação, rodando o interruptor do aparelho para "0/OFF" e, a seguir, abra todas as pistolas de alta pressão, até que a pressão saia da instalação.

ADVERTÊNCIA

Um jato de água de alta pressão pode danificar os componentes da instalação.

Não limpe o interior da instalação com jato de alta pressão. Durante a limpeza exterior da parte superior da instalação (com entrada de moedas, indicação do valor residual e seletor de programa), afaste o jato de alta pressão.

1. Desligar o interruptor principal no local e proteger contra reativação.
2. Interromper a alimentação de água.

A Versão de 1 ferramenta B Versão de 2 ferramentas

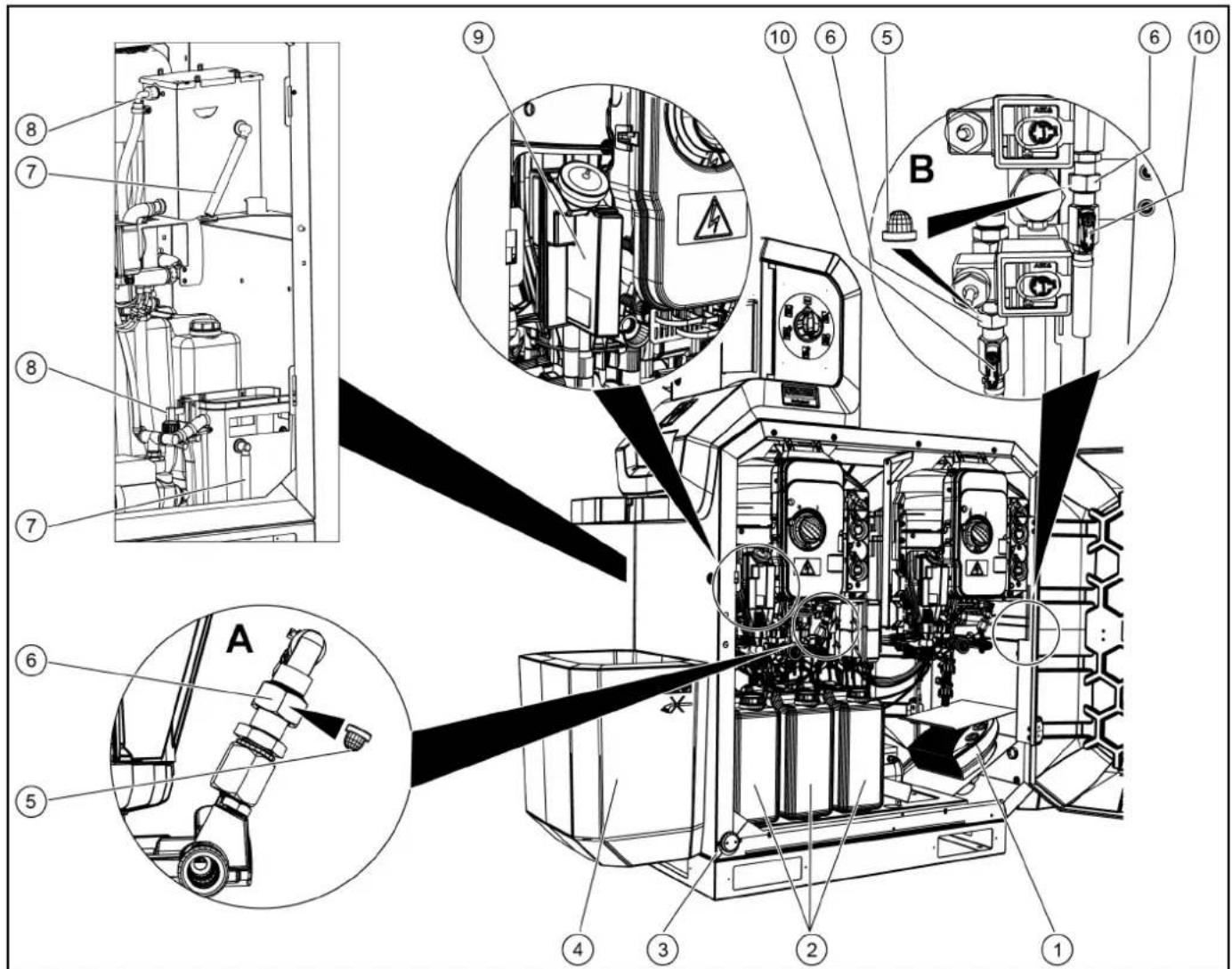

① Aquecedor (opção) ② Recipiente do detergente ③ Filtro da bomba de proteção contra o congelamento ④ Fosso de escovas ⑤ Filtro ⑥ União roscada ⑦ Mangueira de sobreenchimento, recipiente do flutuador da água de rede (separação da rede, cat. 5) ⑧ Válvula do flutuador de água de rede ⑨ Recipiente do óleo da bomba de alta pressão ⑩ Válvula de corte da proteção contra o congelamento

Vista geral do kit de montagem WWE-Oil

① Depósito do combustível ② Filtro do combustível ③ Limitador da temperatura do gás de escape ④ Dispositivo automático de combustão de óleo ⑤ Depósito para líquido descalcificante ⑥ Ventoinha ⑦ Aquecedor ⑧ Canal de ar ⑨ Pré-filtro de combustível

Vista geral do kit de montagem WWE-E

① Aquecedor ② Depósito para líquido descalcificante ③ Cobertura do aquecedor

Botão manual

Neste menu, os componentes da instalação podem ser ativados e desativados manualmente.

1. Premir a tecla "OK" durante mais de 2 segundos.

1. Premir a tecla ESQUERDA.

Falha

1. Premir 2 vezes a tecla DIREITA.

Botão manual

1. SELECIONAR a função pretendida com a tecla "OK":

Operação contínua

On/[Off]

Com a operação contínua ligada, a instalação está pronta a funcionar sem entrada de moedas.

Bomba de proteção contra congelamento

On/[Off]

Iniciar manualmente a bomba de proteção contra o congelamento. Corte automático às 5 minutos.

Ventilador principal HA

On / [Off]

Iniciar manualmente o aquecedor. Corte automático após 5 horas.

Aquecedor de ventilador WW

On/[Off]

Iniciar o aquecedor do kit de montagem WWE. Corte automático após 5 horas.

Bx Chem. pump y

On/[Off]

Iniciar manualmente a bomba de dosagem. Corte automático antes de 1 minuto.

B1: Estação de lavagem 1

B2: estação de lavagem 2 (opção)

y: bomba de dosagem 1, 2 ou 3 (opção)

WW Warmw. pump

On / [Off]

Iniciar a bomba de circulação de água quente no kit de montagem WWE-Oil. Corte automático antes de 5 minutos.

Anti-legionella

On / [Off]

Iniciar o processo de desinfecção (apenas com o kit de montagem WWE).

O processo de desinfecção dura aproximadamente 15 minutos em instalações com 1 estação de lavagem e 20 minutos em instalações com 2 estações de lavagem.

ADVERTÊNCIA

Perda do detergente de lavagem.

Ao iniciar o processo de desinfecção, os detergentes de lavagem do utilizador atual da instalação de lavagem perdem-se.

Inicie apenas o processo de desinfecção quando as estações de lavagem não foram realizadas.

Exibir o estado do sistema

1. Premir a tecla "OK" durante mais de 2 segundos.

09.12.17 9:53

1. Premir a tecla ESQUERDA.

Fault

Total: xxx

1. Premir 4 vezes a tecla DIREITA.

Service

Vista geral do menu, ver a página seguinte.

Temperatura exterior (apenas na opção de proteção contra o congelamento)

Só é exibido se a instalação estiver equipada com a respectiva opção.

Service

Bomba HP B1

9999 h 22.12.16

B1 Estação de lavagem 1

B2 Estação de lavagem 2 (opção)

xxxx h Tempo operacional restante até a próxima manutenção

-xxxx h A manutenção está em falta há xxx horas

DD.MM.AA Data da última manutenção

Versão / informação

Temperatura externa xx ° C

Consumo de água qm

Consumo de água

O estado do controle pode ser reposto.

Consumo de energia kWh

Consumo de corrente

O estado do controle pode ser reposto.

Repor o contador

1. Premir simultaneamente as teclas ESQUERDA e DIREITA.
2. Confirmar a eliminação do controle com a tecla "OK" ou cancelar o processo de eliminação com a tecla "ESC".

Status do sistema

Status system

1. Premir a tecla "OK".

Status da box 1 (B1)

1. Selecionar a estação de lavagem 1 ou 2 (opção) com as teclas ESQUERDA e DIREITA.

Programa de lavagem ajustado momentaneamente.

B1 Tempo P1 xxxs

Crédito restante atual em segundos.

B1 Dinheiro P1

Valor em dinheiro do restante atual.

Consumo de potência da bomba de alta pressão.

B1 Parar

h >>>min >>>s

B1 HP wash

h >>>min >>>s

B1 Foam wash

h ##min ##s

Plano de manutenção

WWE-Oil: Realizar apenas em aparelhos com kit de montagem WWE.

B1Rinse hmins

B1 Wax

h >>>min >>>s

B1 Prog chem. 3

h >>>min >>>s

B1 Man. Oper. hmins

Tempos de funcionamento dos programas de lavagem individuais desde o arranque da instalação.

Horas de funcionamento

Aqui, são exibidas as horas de serviço dos componentes individuais da instalação desde o arranque da instalação de lavagem. Os pontos do menu individuais estão representados na vista geral, no início deste capítulo.

Quem pode realizar os trabalhos de manutenção?

Entidade operadora: Os trabalhos com o aviso "Entidade operadora" devem ser realizados por pessoas qualificadas, que operem e efetuem a manutenção das instalações de alta pressão em segurança.

Serviço de assistência técnica: Os trabalhos com o aviso "Serviço de assistência técnica" só podem ser realizados por montadores do serviço de assistência técnica da KARCHER ou por montadores autorizados pela KARCHER.

Inspeção de segurança / contrato de manutenção

É possível acordar uma inspeção de segurança ou celebrar um contrato de manutenção com o fornecedor. Procure aconselhamento.

Momento Actividade Realização Por quem
Diariamente Verificar as mangueiras de alta pressão.	Inspeçionar as mangueiras de alta pressão quando a existência de danos mecânicos, como danos de desgaste, tecido da man-gueira visível, dobras e borracha porosa e gretada. Substituir as mangueiras de alta pressão danificadas.	Entidade operadora
VerIFICAR a escova de lavagem.	VerIFICAR as escosas de lavagem quando a danos, sujidade e des-gaste. Se as cerdas tiverem menos de 30 mm, substitir a escova. No Inverno, com temperatas inferiores a -5 °C, verficar varías vezes ao dia quando a convagina e, se necessário, bloquear a la-vagem a espuma. Para tal, substitir a lança combinada pela lança de alta pressão	Entidade operadora
VerIFICAR os sinais na estação de lavagem.	VerIFICAR se os sinais para outilizar está disponível e legíveis.	Entidade operadora
VerIFICAR a estanqueidade da ins-alação.	VerIFICAR as bombas e aSYSTEMA de potência quando a estanquei-dade. O服务于 assistência和技术 informa se existe oleo por baixo da bomba de alta pressão ou se, durante a operação da bomba, caem mais de 3 gotas de água por minuto da bomba de alta pressão.	Entidade operadora
VerIFICAR o;nivel de enchimento do detergente.	VerIFICAR o;nivel de enchimento e, se necessário, reabastecer. Entidade operadora	Entidade operadora
WWE-Oil: VerIFICAR o;nivel de en-chimento do recipiente de combustivel.	VerIFICAR o;nivel de enchimento e, se necessário, reabastecer. Entidade operadora	Entidade operadora
Em instalação com proteção contra o conge-lamento: diaria-mente em caso de geada	VerIFICAR os dispositivos de pro-tecção anticongelante.	Entidade operadora
	Limpar o过滤o. Ver a secção "Limpar o过滤o". Entidade opé-rora	radora
	Limpar o过滤o da bomba de proteção contra o congelamento.	radora

Momento	Actividade	Realização	Por quem
Após 40 horas de服务于或 se manualmente	Verificar o;nivel do oleo da bomba de alta pressão.	O;nivel do oleo deve estar entre as marcações MIN e MAX. Se não estiver, reabastecer.	Entidade operadora
	Verificar o;nivel do oleo. Se o oleo estiver leitoso significa que contémágua. Informar o ser-vivo de assistência técnica.		Entidade operadora
	Limar o fosso de escovas. Retirar a sujidade do fosso de escovas. Entidade opere- radora		Entidade operadora
	WWE-Oil: Limpar todos os filtrhos de combustivel.	Limpar o filtró do combustível e o pré-filtró do combustível. Entidade opere- radora
	WWE: Verificar o;nivel de enchi-mentation do liquido descalcífico.	Verificar o;nivel de enchimento e, se necessário, reabastecer com descalcífico (RM 110).	Entidade operadora
Após 80 horas de服务于 or quinzenalmente	Limar e conservar a carcaça.	Limar bem a carcaça por dentro e por fora. Após a limpeza, api- car produit de conservação de aço inoxidavel (ref.: 6.290-911).	Entidade operadora
Após 160 horas de服务于 or pensalmente	Verificar a quantidade de água de proteção contra o conglomeramento no circuito do anticonge- lante.	Valor nominal: aprox. mais 0,5 l/min por quantidade de água da fer- ramenta de lavagem: Substituir o encaixe na pistola. ΔATENÇAO Se a quantidade de água de proteção contra o conglomeramento for demasiado elevada, a pistola de alta pressão pode mover- se controladamente e provocar ferimentos. Se a quantidade de agua de proteção contra o conglomeramento for demasiado elevada, substitua impreterivelmente o encaixe na pistola de alta pressão. Quantidade de água inferior: Limpar o filtró da bomba de proteção contra o conglomeramento, limpar o filtró (na casa das bombas de alta pressão), lavar a tubagem, verificar o sentido de rotação da bomba.
	Limar o filtró do detergente nos recipients de detergente.	Retirar o filtró e lavar bem com água quente. Entidade opere- radora
	Lubrificar as dobradiças da porta.	Lubrificar as dobradiças com massa lubrificante (ref.: 6.288-072).	Entidade operadora
	Lubrificar as fechaduras das portas, portas dos quadros electri-cos.	Pulverizar produto de conservação (ref.: 6.288-116) nas fechadu- ras.	Entidade operadora
Após 250 horas de服务于 or se-mestrealmente	Verificar a cabeca da bomba. Serviço de as-		sistência té-nica
	Verificar as valvulas do flutuador de água de rede.	Se correr água da mangueira de sobrenchimento, verificar a es- tanqueidade da valvula do flutuador. Se necessário, substitui-la.	Entidade operadora/ servi-ço de assistência técnica
	WWE-Oil: Verificar os electrados de ignicao.	Reajustar os electrados de ignicao e, se necessário, substituir. Se	vivo de as- sistência té-nica
	Verificar a mangueira da bomba nas bombas dosagem.	Verificar a mangueira da bomba quando a gretas e desgaste e, se necessário, substituir.	Entidade operadora/ servi-ço de assistência técnica
Na instalaçoincando proteção contra o conge- lamento: Antes do periodo de geada	Verificar os dispositivos de prote- tecção anticongelante.	Iniciar manualmente a bomba de proteção contra o conglomeramento (no commando). Testar o funcimento. Iniciar manualmente o aquecedor (no commando). Testar o func- namento. Ler a temperatura exterior no commando. O termômetro exterior in- dica a temperatura correcta?	Entidade operadora
Após 500 horas de服务于 or anualmente	Verificar completeness as bombas de alta pressão.		Serviço de as- sistência té-nica
	Mudar o oleo das bombas de alta pressão.	Ver trab当时os de manutenção.	Entidade operadora
	WWE-Oil: Limpar o queimador.	Limpar a fuligem da serpentina de aquecimento e descalcificant. Ajustar o queimador.	Serviço de as- sistência té-nica

Mudança do óleo

ATENÇÃO

Perigo de queimadura no contacto com a bomba de alta pressão ou com o óleo do motor.

Deixe arrefecer a bomba de alta pressão durante 15 minutos, antes de mudar o óleo.

1. Colocar o recipiente coletor do óleo sob o parafuso de purga.

(1) Recipiente do óleo

(2) Parafuso de purga do óleo. 2. Remova a tampa do recipiente do óleo. 3. Desapertar o parafuso de purga do óleo e recolher o óleo. 4. Inserir o parafuso de purga do óleo e apertar. 5. Encher lentamente com óleo novo até a marca "MAX" no recipiente do óleo. 6. Colocar a tampa do recipiente do óleo. 7. Eliminar ecologicamente o óleo usado ou entregá-lo a um ponto de recolha autorizado.

Limpar o filtro, versão de 1 ferramenta

1. Abrir a união roscada (na cabeça da bomba de alta pressão).
2. Extrair o filtro e limpar.
3. Colocar o filtro.
4. Fechar a união roscada e apertar.

Aviso: Nos aparelhos com duas estações, limpar ambos os filtros.

Limpar o filtro, versão de 2 ferramentas

1. Fechar a válvula de corte de proteção contra o congelamento (na estrutura do aparelho).
2. Abrir a união roscada.
3. Extrair o filtro e limpar.
4. Colocar o filtro
5. Fechar a união roscada e apertar.
6. Fechar a válvula de corte de proteção contra o congelamento.

Aviso: Nos aparelhos com duas estações, limpar os quatro filtros.

WWE-Oil: Limpar o filtro do combustível

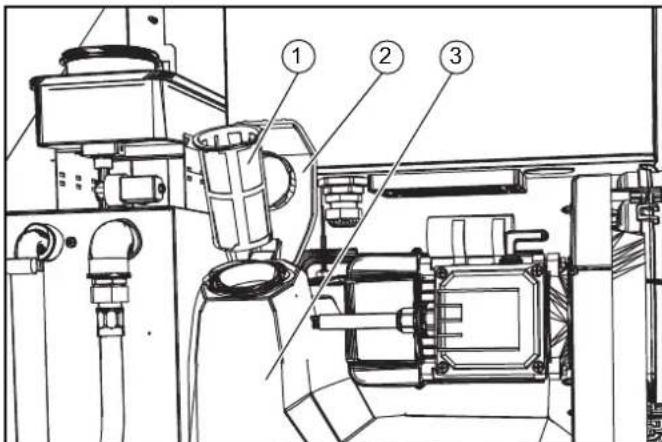

① Filtro do combustível (2) Tampa ③ Depósito do combustível

1. Abrir a tampa.
2. Retirar o filtro do combustível.
3. Sacudir o filtro de combustível. Não deixar que o combustível penetre no ambiente.
4. Colocar o filtro de combustível.
5. Fechar a tampa.

WWE-Oil: Limpar o pré-filtro de combustível

①Tampa de borracha

②Pré-filtro de combustível

1. Retirar a tampa de borracha do depósito de combustível.
2. Limpar o pré-filtro de combustível.
3. Voltar a colocar a tampa de borracha.

Ajuda em caso de avarias

△PERIGO

Perigo de morte devido a choque elétrico.

Antes dos trabalhos no aparelho, desligue o aparelho no interruptor principal no local e proteja-o contra reativação.

ATENÇÃO

Os componentes danificados podem originar um jato de água de alta pressão, que provoca ferimentos.

Despressurize a instalação, rodando o interruptor do aparelho para "0/OFF" e, a seguir, abra todas as pistolas de alta pressão, até que a pressão saia da instalação.

Quem pode eliminar as avarias?

Entidade operadora: Os trabalhos com a indicação "Entidade operadora" devem ser realizados por pessoas qualificadas, que operem e efetuem a manutenção das instalações de alta pressão em segurança.

Técnico eletricista: Os trabalhos com a indicação "Técnico eletricista" só podem ser realizados por pessoas com uma formação na área da eletricidade.

Serviço de assistência técnica: Os trabalhos com o aviso "Serviço de assistência técnica" só podem ser realizados por montadores do serviço de assistência técnica da KÄRCHER ou por montadores autorizados pela KÄRCHER.

As avarias são exibidas no display do comando.

①Display

Avarias exibidas no display

Display Causa Reparação
F_001 Avaria no commando. Informar o服务于 assistência técnica.
F_002 Sensor de temperatures exteriores com defeito. Informar o服务于 assistência técnica.
F_003 Sensor de temperatures interiores com defeito. Informar o服务于 assistência técnica.
F_004 Erro no controle da água (opção). Informar o服务于 assistência técnica.
F_005 Erro no controle de energia (opção). Informar o服务于 assistência técnica.
F_006 Temperatura de admissão de água demasiado elevada. Reduzir a temperatura da água.
F_007... F_009 Avaria no commando. Informar o服务于 assistência técnica.
F_010 A desinfecções falhou durante a fase de actuação Informar o服务于 assistência técnica.
F_011 A desinfecções falhou durante a lavagem da estação de lavagem 1
F_012 A desinfecções falhou durante a lavagem da estação de lavagem 2
F_013 A desinfecções foi terminada pelo Utilizador. Iniciar novamente a desinfecções no menu "Botão manual-mente".
Avarias na estação de lavagem 1
F_101 Avaria no commando. Informar o服务于 assistência técnica.
F_102 Avaria no selector do programa. Seleckionar outras programa de lavagem.
F_103 Avaria no moedeiro. Informar o服务于 assistência técnica.
F_104 Avaria no commando. Informar o服务于 assistência técnica.
F_105 Avaria no Sistema de contagem externo (opção). Informar o服务于 assistência técnica.
F_106 Bomba de alta pressão com Consumo de potência demasiado elevado. Informar o服务于 assistência técnica.
F_107 Funcionamento a seco da bomba de alta pressão. Verificar a alimentação de agua.
F_108 Bomba de alta pressão com Consumo de potência demasiado reduzido. Informar o服务于 assistência técnica.
F_109 Avaria noSYSTEMA eletrico da bomba de alta pressão. Informar o服务于 assistência técnica.
F_110 Falta de oleo na bomba de alta pressão. Verificar o;nivel do oleo da bomba de alta pressão.
F_111 Sobrepressão no Sistema de alta pressão. Informar o服务于 assistência técnica.
F_112 Avaria no commando. Informar o服务于 assistência técnica.
F_114 Bomba de alta pressão sobreaquecida. Deixar arrefecer a bomba de alta pressão. Desligar a instalação. Aguardar brevamente. Ligar novamente a instalação. Se o problema persistir, informar o服务于 assistência técnica.
F_115 Válula de cargo média com defeito Informar o服务于 assistência técnica.
F_116... F_128 Avaria no commando. Informar o服务于 assistência técnica.
Avarias na estação de lavagem 2 (opção)
F_201 Avaria no commando. Informar o服务于 assistência técnica.
F_202 Avaria no selector do programa. Seleckionar outras programa de lavagem.
F_203 Avaria no moedeiro. Informar o服务于 assistência técnica.
F_204 Avaria no commando. Informar o服务于 assistência técnica.
F_205 Avaria noSYSTEMA estoupagem externo (opção). Informar o服务于 assistência técnica.
Display	Causa	Reparação
F_206 Bomba de alta pressão com Consumo de potência demasiado elevado.		Informar o服务于 assistência técnica.
F_207 Funçãoamento a seco da bomba de alta pressão. Verificar a alimeletação de água.
F_208 Bomba de alta pressão com Consumo de potência demasiado re-duzido.		Informar o服务于 assistência técnica.
F_209 Avaria noSYSTEMA eletrico da bomba de alta pressão.		Informar o服务于 assistência técnica.
F_210 Falta de oleo na bomba de alta pressão. Verificar o não do oleo da bomba de alta pressão.
F_211 Sobrepressão noSYSTEMA de alta pressão. Informar o服务于 assistência técnica.
F_212 Avaria no comando. Informar o服务于 assistência técnica.
F_214 Bomba de alta pressão sobreaquecida. Deixar arrefecer a bomba de alta pressão. Desligar a instalação. Aguardar brevamente. Ligar novamente a instalação. Se o problema persistir, informar o服务于 assistência técnica.
F_215 Válvula de energia com defeito Informar o服务于 assistência técnica.
F_216... Avaria no comando. Informar o服务于 assistência técnica.
Avarias no kit de montagem WWE
F_301 Avaria no comando. Informar o服务于 assistência técnica.
F_302 Sensor de temperatas interiores com defeito. Informar o服务于 assistência técnica.
F_303 Temperatura no interior demasiado reduzida. Verificar o ajuste do aquecedor.
F_304 Sensor de temperatura de água quente com defeito.		Informar o服务于 assistência técnica.
F_305 Sensor de temperatura da saída do queimador com defeito.		Informar o服务于 assistência técnica.
F_306 Avaria no dispositivo automatístico de combustão de oleo.		Premir a tecla de reposicao no dispositivo automatístico de combustão de oleo.
F_307 O termóstato de gases de escape disparou.		Premir a tecla de reposicao no termóstato de gases de Escape.
F_308 O monitor de fluxo não detecta qualquer débito.		Informar o服务于 assistência técnica.
F_309 Monitor de fluxo com defeito.		Informar o服务于 assistência técnica.
F_310 O dispositivo automatístico de segurança do dispositivo automatístico de água quente disparou.		Repor o dispositivo automatístico de segurança F1. Premir a tecla de reposicao no dispositivo automatístico de combustão de oleo.
F_311 A temperatura da agua na saída do queimador é demasiado ele-vada às o desiglemento.		Informar o服务于 assistência técnica
F_312 A temperatura da agua na saída do queimador é demasiado ele-vada durante a operação.		Informar o服务于 assistência técnica.
F_313 O disjuntor do motor da bomba de circulação de água quente disparou.		Repor o disjuntor do motor Q30 e, em caso de repeiço, informar o服务于 assistência técnica.
F_314 O dispositivo de proteção contra a falta de água disparou.		Verificar a alimentação de água.
F_315 Falta de combustível. Reabastecer com combustivel.
F_316 Falta de descalcIFICante. Reabastecer com descalcificante.
F_317 O disjuntor do motor da bomba de circulação do aquecimento do piso disparou.		Repor o disjuntor do motor Q20 e, em caso de repeiço, informar o服务于 assistência técnica.
F_318 Avaria no comando. Informar o服务于 assistência técnica.
F_319 A temperatura na saída do recipienté do flutuador de água quen- te é demasiado elevada.		Informar o服务于 assistência técnica.
F_320 Saída digital do relé do elemento de aquecimento.		Informar o服务于 assistência técnica.
F_321 Saída digital da válvula magnética do descalcificante.		Informar o服务于 assistência técnica.
F_322 Erro no controle de energia. Informar o服务于 assistência técnica.

1. Premir a tecla "OK" durante mais de 2 segundos.

1. Premir a tecla ESQUERDA.

Fault Total: xxx

Soma das mensagens de erros arquivadas.

1. Premir a tecla "OK".

A última mensagem de erro arquivada é exibida em primeiro lugar.

TT.MM.YYYY HH:MM F XXX AAA/BBB

DD.MM.AAAA: Data em que ocorreu o erro

HH.MM: Hora a que ocorreu o erro

F XXX: Código de erro

AAA/BBB: Local da lista/número de erros iguais na lista de erros

Com as teclas ESQUERDA e DIREITA é possível folhear a lista de erros.

1. Premir a tecla "OK" durante mais de 2 segundos.

09.12.17 9:53

1. Premir a tecla ESQUERDA.

Fault

Total: xxx

A explicação seguinte é usual à da lista de erros.

1. Premir simultaneamente as teclas ESQUERDA e DIREITA.
2. Confirmar a eliminação das ocorrências com a tecla "OK" ou cancelar o processo de eliminação com a tecla "ESC".

Avarias sem indentação

Avaria	Causa possível	Reparação	Por quem
A instalação não funciona	Fusíveis de rede disparados	Verficar os fusíveis de rede e a tensão da rede. Entidade operada	dora
Instalação não aplicou pressão ou bomba com batidas	Volume de admissão de água demasiado reduzido	Verficar o volume de admissão de água (ver Dados tíncicos).	Entidade operada
	Tubagem obstruída Verificar a	passagem de todas as tubagens. Entidade operada	dora
	O Sistema aspira ar Verificar o	systema quando à estanqueidade, as mangueiras de aspiração de detergente devem estar no detergente, reabaste-cer o recipiente de detergente.	Entidade operada
		Verifacir a mangueira da bomba quando a gretas e desgaste e, se necessária, substituir.	Entidade operada
Bomba de alta presão não estáque (más de 3 gotas de água por minuto)	Peça da bomba com defeito	Substituir a peça com defeito.	Servço de assistência técnica
Sem aspiração de detergente	Filtro ou mangueira obstruí-dos	Limar as peças.	Entidade operada
	Válvula de retenção com defeito	Substituir a válvula.	Servço de assis-tência técnica
	Mangueira da bomba na bomba de dosagem danificada	Verificar a mangueira da bomba quando a gretas e desgaste e, se necessário, substituir.	Entidade operada,Serviço de assistência técnica
As bombas de alta pressão aspiram ar	Recipiente de detergente va-zio	Encher com detergente.	Entidade operada

As restantes avarias só podem ser eliminadas pelo serviço de assistência técnica.

Avarias sem indentação do kit de montagem WWE

Avaria	Causa possível	Reparação	Por quem
A ventoinha do queimador não funçiona.	Falta de combustível. Reabastecer o depessoito do combustível. Entidade opera-dora
	O limitador da temperatura do gás de escape disparou.	Premir a tecla de reposicao do limitador da temperatura do gás de escape. Se aavaria persistir, informar o服务于 de assistência técnica.	Entidade opera-dora
O queimador não li-ga.	Pre-filtro do combustível sujo.	Limar ou substituir o pré-filtro do combustível.	Entidade opera-dora
	DepoSito do combustível sujo.	Limar o depessoito do combustível. Servço de assis-	tência técnica
	Filtro do combustível sujo. Limpar ou substituir o filtro do combustível. Entidade opera-dora
	Sem faíscas de igniação. Se, duraente a operação, não forem visíveis faíscas atraves das janela de inspecção, informar o服务于 de assistência técnica.	Entidade opera-dora
	Falta de água. Verificar a ligação de água e a LINHA adutora. Entidade opera-dora
O dispositivo auto-mático de combustão de oleo (na caixa électrique) dis-parou.	Sem faíscas de igniação.	Premir a tecla de desbloqueio no disposito automatico de combustão de oleo. Se, durante a operação, não forem visíveis faíscas atraves das janela de inspecção, informar o服务于 de assistência técnica.	Entidade opera-dora
	Sem formação de chamas de- vido à falta de combustível.	Limpar todos os filtros de combustível. Premir a tecla de desblo-queio no dispositivo automatico de combustão de oleo.	Entidade opera-dora
	Sem formação de chamas de- vido à falta de ar.	Verificar a ventoinha e o canal de ar. Premir a tecla de desblo-queio no dispositivo automatico de combustão de oleo.	Entidade opera-dora
Temperatura da água demasiado re-duzida durante a operação de água quente.	Serpentina de aquecimento com fuligem.	Limar a fuligem da serpentina de aquecimento.	Servço de assis-tência técnica
	Serpentina de aquecimento calcificada.	A descalcificação não funciona. Eliminar a causa. Descalcificar a serpentina de aquecimento.	Servço de assis-tência técnica

As restantes avarias só podem ser eliminadas pelo serviço de assistência técnica.

Dados técnico
		1 estações,500 l/h	1 estações,900 l/h	2 estações,500 l/h	2 estações,900 l/h
Variante nacional
País		EU EU EU EU
Ligação eletrica
Tensão da rede	V	400	400	400	400
Fase	~	3	3	3	3
Frequência	Hz	50	50	50	50
Potência da ligação sem proteção contra o congelamento / anticongelante	kW	2,7 3,5 5,4 7,0
Potência da ligação com proteção contra o congelamento / anticongelante	kW	5,5 6,3 8,2 9,8
Tipo de proteção		IPX5	IPX5	IPX5	IPX5
Proteção da rede (de acção lenta)	A	20	20	20	20
Disjuntor diferencial	delta I, A	0,03	0,03	0,03	0,03
Ligação de água
Pressão de admissão	MPa	0,6 0,6 0,6 0,6
Temperatura de admissão (máx.)	°C	40	40	40	40
Volume de admissão (min.)	l/min	10	15	20	30
Caracteristicas do aparelho
Calibre do bico do bico padrão	--	5004	5006	5004	5006
Pressão de trabalho	MPa	10	12	10	12
Sobrepressão de trabalho (máx.)	MPa	11	13	11	13
Caudal de bombagem,água	l/min	9,16	15	9,16	15
Caudal de bombagem, produto de limpeza	ml/min	2,5...70	2,5...70	2,5...70	2,5...70
Medidas e pesos
Comprimento x Largura x Altura máx.	mm	1065x835x1655	1055x835x1655	1780x835x1655	1780x835x1655
Espaço para bidon de detergente	I	3x10	3x10	3x10	3x10
Peso	kg	120	130	160	180
Quantidade de oleo de uma bomba de alta pressão	I	0,5 0,5 0,5 0,5
		1 estações,500 l/h	1 estações,900 l/h	2 estações,500 l/h	2 estações,900 l/h
Tipos de oleo Tipo SAE 90 SAE 90 SAE 90 SAE 90
Valores determinados de acordo com a EN 60335-2-79
Valor de vibração muito/boaço m/s	2	0,2,0,2,0,2
Insegurânca K m/s	2	0,5,0,5,0,5,0,5
Nivel acústico dB(A) 66 66 65 65
Insegurânca KpA	d	B	(	A	)
Nivel de potência sonora LWA + Insegurânca KWA	d	B	(	A	) 8
Kit de montagem WWE-Oil
Tensão da rede	V	400	400	400	400
F a s e				~	3
F r e q	u	e	n	c	i
P o t e h e e		n	c	i	a
Tipo de proteção		IPX5	IPX5	IPX5	IPX5
Proteção da rede (de acção lenta)	A	16 16 16 16
Disjuntor diferencial	delta I, A	0,03	0,03	0,03	0,03
Pressão de admissão	MPa	0,6,0,6,0,6,0,6
Temperatura de admissão (max.)	°C	40	40	40	40
Temperatura de service	°C	40 40 40 40
Temperatura da água max.	°C	75 75 75 75
Volume de admissão (min.)	l/min	10 15 20 30
Potência do queimador	kW	43 43 43 43
Consumo de gasóleo de aquecimento (max.)	kg/h 3,5 3,5 3,5 3,5
Comprimento x Largura x Altura max.	mm	1065x835x1200 (+100)	1065x835x1200 (+100)	1065x835x1200 (+100)	1065x835x1200 (+100)
Peso	kg	90 90 90 90
Nivel acústico dB(A) 76 76 76 76
Insegurânca KpA	d	B	(	A	)
Nivel de potência sonora LWA + Insegurânca KWA	d	B	(	A	) 9
Kit de montagem WWE-E 8 kW
Tensão da rede	V	400	400	400	400
F a s e				~	3
F r e q	u	e	n	c	i
Tipo de proteção		IPX5	IPX5	IPX5	IPX5
Proteção da rede (de acção lenta)	A	25 25 25 25
Disjuntor diferencial	delta I, A	0,03	0,03	0,03	0,03
Potência de aquecimento eletrica	kW	8	8	8	8
Potência da ligação	kW	11	11	11	11
Temperatura de service max.	°C	40	40	40	40
Temperatura da agua max.	°C	75 75 75 75
Pressão de admissão (max.) MPa	0,6 0,6 0,6 0,6
Comprimento x Largura x Altura max.	mm	690x835x1090 (+100)	690x835x1090 (+100)	690x835x1090 (+100)	690x835x1090 (+100)
Peso	kg	60 60 60 60
Kit de montagem WWE-E 24 kW
Tensão da rede	V	400	400	400	400
F a s e				~	3
F r e q	u	e	n	c	i
Tipo de proteção		IPX5	IPX5	IPX5	IPX5
Proteção da rede (de acçu o lenta)	A	50 50 50 50
Disjuntor diferencial	delta I, A	0,03	0,03	0,03	0,03
Potência de aquecimento eletrica	kW	24 24 24 24
Potência da ligação	kW	27 27 27 27
Impedância eletrica maior admissivel	Ω	(0,215+j0,134)	(0,215+j0,134)	(0,215+j0,134)	(0,215+j0,134)
Temperatura de service max.	°C	40	40	40	40
Temperatura da agua max.	°C	75 75 75 75
Pressão de admissão (max.) MPa	0,6 0,6 0,6 0,6
Comprimento x Largura x Altura maxx.	mm	690x835x1090 (+100)	690x835x1090 (+100)	690x835x1090 (+100)	690x835x1090 (+100)
Peso	kg	60 60 60 60

Reservados os direitos a alterações superficiais.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem em defeito de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra. (endereço consultar o verso)

Transporte

CUIDADO

Perigo de lesões, perigo de dano

Considere o peso do aparelho ao transportá-lo.

1. Ao transportar o aparelho para veículos, proteger contra deslizes e quedas, em conformidade com as diretivas aplicáveis.

Armazenamento

△CUIDADO

Perigo de ferimentos e danos

Considere o peso do aparelho para o respectivo armazenamento.

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas, em virtude de sua concepção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de saúde e segurança essenciais e pertinentes das directivas da União Europeia. Em caso de realização de alterações na máquina sem o nosso consentimento prévio, a presente declaração fica sem efeito.

Produto: Lavadora de alta pressão

Tipo: 1.319-xxx

Directivas da União Europeia pertinentes

2000/14/CE

2014/30/UE

Procedimento de avaliação da conformidade aplicado

2000/14/CE: Anexo V

Nível de potência sonora dB(A)

1 estação

Medido: 82

Garantido: 85

2 lugares

Medido: 81

Garantido: 83

Os signatários atuam em nome e por procuração do Conselho de Administração.

H. Jenner

Mandatário da documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28-40

71364 Winnenden (Alemanha)

Tel.: [phone]

Fax: [phone]

Winnenden, 01/06/2021

Declaração de Incorporação

Declaramos pelo presente que os documentos técnicos para as quase-máquinas a seguir discriminadas foram desenvolvidos em conformidade com a Diretiva CE 2006/42/CE (+2009/127/CE), Anexo VII, Parte B, correspondendo aos seguintes pontos da Diretiva:

Anexo I, pontos 1.1.2, 1.1.5

Declaramos pelo presente que os documentos técnicos para as quase-máquinas a seguir discriminadas foram desenvolvidos em conformidade com a Diretiva CE 2006/42/CE (+2009/127/

CE), Anexo VII, Parte B, correspondendo aos seguintes pontos da Diretiva:

Em caso de realização de alterações na quase-máquina sem o meu consentimento prévio, a presente declaração fica sem efeito.

Produto: Esquentador de água quente

WWE-óleo

WWE-E

As entidades podem solicitar os documentos relevantes sobre a quase-máquina aos responsáveis pela documentação. A transmissão dos documentos é efetuada por e-mail.

Antes da entrada em serviço ou incorporação da quase-máquina, deve assegurar-se de que a máquina na qual a quase-máquina deverá ser operada ou montada está em conformidade com a Diretiva 2006/42/CE "Máquinas" (+2009/127/CE). Pode consultar mais informações a este respeito na declaração de conformidade CE da máquina.

Os signatários atuam em nome e em procuração da gerência.

H. Jenner

Representante da documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str.28-40

71364 Winnenden (Alemanha)

Tel.: [phone]

Fax: [phone]

Winnenden, 01/03/2019

Indhold

Siga sempre os regulamentos locais para aparelhos de limpeza de líquidos. Siga sempre os regulamentos locais para a instalação elétrica. Siga os regulamentos locais para a prevenção de acidentes. Verifique a instalação de cada vez e guarde o relatório de teste. Os trabalhos de manutenção e reparação devem ser executados apenas por técnicos treinados do departamento de serviço da KARCHER ou por técnicos treinados da KARCHER.

Termostato da água quente.

Warm w. preserv
