| Tipo de produto | Varredeira autopropelida com condutor sentado |
| Marca | Kärcher |
| Modelo | KM 170600 R D Classic |
| Dimensões (C × L × A) | 2742 × 1904 × 2213 mm |
| Peso vazio | 1 695 kg |
| Peso total admissível | 2 701 kg |
| Alimentação | Motor diesel 4 tempos Kubota V1505 (E4B), 1 498 cm³, 18,5 kW (24,8 CV) a 2 300 rpm |
| Capacidade do tanque de combustível | 26 L (diesel) |
| Bateria | 12 V, 72 Ah |
| Velocidade máxima (frente e ré) | 14 km/h |
| Inclinação máxima (sentido de marcha) | 18 % |
| Inclinação lateral máxima | 10 % |
| Largura de varredura (sem / com 1 / com 2 escovas laterais) | 1 344 mm / 1 700 mm / 2 000 mm |
| Capacidade de varredura máx. | 28 000 m²/h (com 2 escovas laterais) |
| Volume do reservatório de pó | 600 L |
| Altura de descarga do reservatório | 1 540 mm |
| Diâmetro da escova rotativa | 400 mm |
| Diâmetro das escovas laterais | 650 mm |
| Superfície filtrante (filtro de pó fino) | 9,1 m² |
| Freios | Mecânico (rodas dianteiras) + hidrostático (roda traseira) |
| Pressão dos pneus (dianteiro e traseiro) | 8 bar |
| Manutenção | Diário: verificação de níveis, pressão dos pneus, limpeza do filtro; semanal: limpeza do radiador, verificação do óleo hidráulico; manutenção pelo SAV conforme horas de serviço |
| Peças sobressalentes e reparabilidade | Peças originais Kärcher disponíveis; reparos por SAV autorizado; garantia conforme condições do país |
| Segurança | Freio de estacionamento, contato de segurança no assento, chave de ignição, proteção ant tombamento (inclinações), parada automática do motor se o condutor sair do assento |
| Informações gerais | Uso externo apenas; não usar em atmosfera explosiva ou para aspirar líquidos inflamáveis; homologação para circulação rodoviária conforme opção |
Perguntas frequentes - KM 170600 R D Classic Kärcher
Perguntas dos utilizadores sobre KM 170600 R D Classic Kärcher
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Varredora em formato PDF gratuitamente! Encontre o seu manual KM 170600 R D Classic - Kärcher e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. KM 170600 R D Classic da marca Kärcher.
MANUAL DE UTILIZADOR KM 170600 R D Classic Kärcher
Funcionamento.. ES 4
Iho. Proceda conforme as indentações no manual e guarde o manual para uma consulta posterior ou para terreiros a quem possa vir a vender o aparecido.
Indices
Avisos de segurarca .PT 1
Simbolos no Manual de Ins
truções .PT 1
Simbolos no aparelho . . PT 1
Instruções gerais . . . . . PT 1
Proteção do meio-ambiente . . PT 2
Garantia. PT 2
Funcionamento .PT 2
Utilização conforme o fim a que
destina a boaquina . . . . . PT 2
Pavimentos adequados . PT 2
Elementos de commando e de
funacionamento. PT 3
Figura daquina de varrerPT 3
Elementos de manusea
mento. PT 3
Antes de colocar em referencia
mento. PT 4
Puxar/solitar o travao de maoPT 4
Deslocaravassourama
Colocacao em funcaoamento . PT 4
Instruções gerais . . . . . PT 4
Trabalhos de verificacao e
de manutenção .PT 4
Funciamento .PT 4
Ajustar o assento do conduc
tor. PT 4
Arrancar o aparelho .PT 4
Conduzir o aparelho. . . . PT 5
Operacao de varrer...PT 5
Esvaziar o recipiente de ma
terial varrido .PT 5
Desligar o aparelho . . . PT 6
Transporte . PT 6
Armazenamento/desactivação PT 6
Conservação e manutenção . . PT 6
Instruções gerais .PT 6
Limpeza . PT 6
Intervalos de manutenção PT 6
Trabalhos de manutencao PT 7
Declaração UE de conformidade
de. PT 11
Ajuda em caso de avarias . . . . PT 12
Dados&Tecnicos. 13

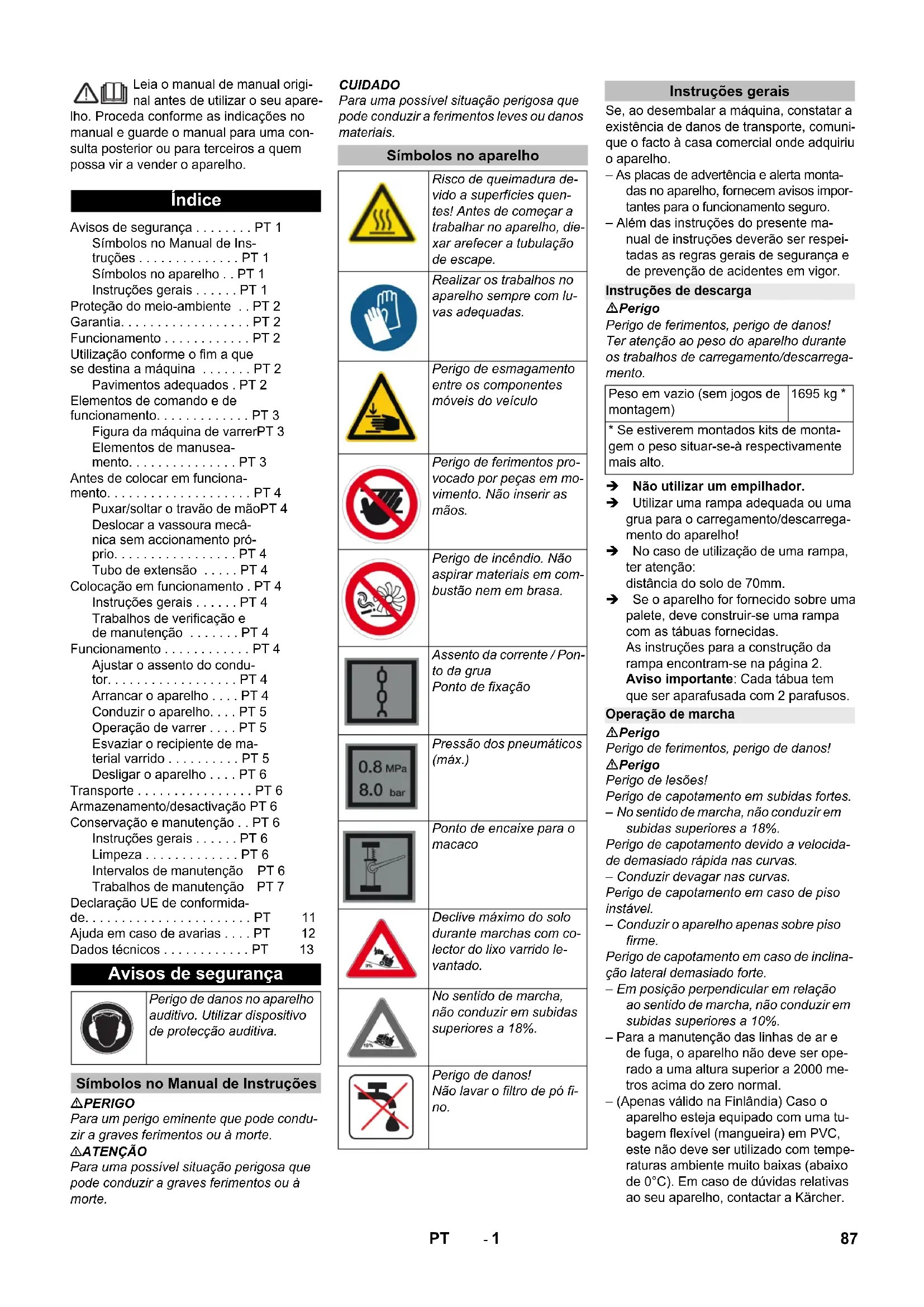

Avisos de seguranca
