INSTRUKCJA OBSŁUGI KM 170600 R D Classic Kärcher

0,1 Mere in teža Dolžina x širina x višina mm 2742 x 1904 x 2213 Obračalni radij desno mm 2525 Obračalni radi levo mm 2490 Prazna teža (brez prigradnih kompletov) kg 1695 Dopustna skupna teža kg 2701 Dovoljena osna obremenitev spredaj kg 1703 Dovoljena osna obremenitev zadaj kg 998 Prostornina rezervoarja goriva, dizel l 26 Pridržana pravica do tehničnih sprememb! KM 170/600 R D Classic 239SL- 1 Przed pierwszym użyciem urzą- dzenia należy przeczytać orygi- nalną instrukcję obsługi, postępować we- dług jej wskazań i zachować ją do później- szego wykorzystania lub dla następnego użytkownika. NIEBEZPIECZEŃSTWO Przy bezpośrednim niebezpieczeństwie, prowadzącym do ciężkich obrażeń ciała lub do śmierci. 몇 OSTRZEŻENIE Przy możliwości zaistnienia niebezpiecznej sytuacji mogącej prowadzić do ciężkich obrażeń ciała lub śmierci. OSTROŻNIE Przy możliwości zaistnienia niebezpiecznej sytuacji mogącej prowadzić do lekkich obrażeń ciała lub szkód materialnych. W przypadku stwierdzenia uszkodzeń transportowych po rozpakowaniu należy powiadomić o tym fakcie sprzedawcę. – Umieszczone na urządzeniu tabliczki ostrzegawcze zawierają ważne wska- zówki dotyczące bezpiecznej eksploa- tacji. – Oprócz wskazówek zawartych w in- strukcji obsługi należy przestrzegać ogólnych obowiązujących przepisów dotyczących bezpieczeństwa i zapobie- gania wypadkom. Niebezpieczeństwo Niebezpieczeństwo zranienia, niebezpie- czeństwo uszkodzenia! Przy przeładunku należy zwrócić uwa gę na ciężar urządzenia! Nie używać wózków widłowych. Do przeładunku urządzenia należy użyć odpowiedniej rampy lub żurawia! Przy używaniu rampy pamiętać o nast. elementach: Prześwit 70 mm. Jeśli urządzenie jest dostarczone na palecie, z dołączonych desek należy zbudować rampę. Instrukcja znajduje się na str. 2 (we- wnętrzna strona okładki). Ważna wskazówka: każdą deskę nale- ży przykręcić 2 śrubami. Niebezpieczeństwo Niebezpieczeństwo zranienia, niebezpie- czeństwo uszkodzenia! Niebezpieczeństwo Ryzyko obrażeń! Jazda po zbyt dużych wzniesieniach grozi przewróceniem. – Wjeżdżać tylko na wzniesienia wyno- szące maks. 18% w kierunku jazdy. Szybka jazda na zakręcie grozi przewróce- niem. – Zakręty pokonywać powoli. Niestabilne podłoże grozi przewróceniem. – Urządzeniem jeździć wyłącznie po utwardzonej powierzchni. Zbyt duże nachylenie boczne grozi prze- wróceniem. – Wjeżdżać tylko na wzniesienia do 10% prostopadle do kierunku jazdy. – Ze względu na odstępy izolacyjne i dro- gi upływu urządzenie nie może być użytkowane na wysokości powyżej

00 m n.p.m. – (Dotyczy tylko Finlandii) Jeśli urządze- nie jest wyposażone w przewód ela- styczny PVC, nie może być użytkowane w niskich temperaturach otoczenia (po- niżej 0°C). W razie pytań dotyczących urządzenia prosimy o kontakt z firmą Kärcher. Spis treści Wskazówki bezpieczeństwa . . PL 1 Symbole w instrukcji obsługiPL 1 Symbole na urządzeniu . PL 1 Wskazówki ogólne . . . . . PL 1 Ochrona środowiska . . . . . . . . PL 2 Gwarancja . . . . . . . . . . . . . . . . PL 2 Funkcja . . . . . . . . . . . . . . . . . . PL 2 Użytkowanie zgodne z przezna- czeniem . . . . . . . . . . . . . . . . . . PL 2 Odpowiednie nawierzchnie PL 2 Elementy urządzenia. . . . . . . . PL 3 Rysunek zamiatarki . . . . PL 3 Elementy obsługi . . . . . . PL 3 Przed pierwszym uruchomie- niem. . . . . . . . . . . . . . . . . . . . . PL 4 Blokada/luzowanie hamulca postojowego. . . . . . . . . . PL 4 Przemieszczanie zamiatarki bez napędu własnego . . PL 4 Przemieszczanie zamiatarki z napędem własnym . . . PL 4 Uruchamianie . . . . . . . . . . . . . PL 4 Wskazówki ogólne . . . . . PL 4 Prace kontrolne i konserwa- cyjne. . . . . . . . . . . . . . . . PL 4 Działanie . . . . . . . . . . . . . . . . . PL 4 Regulacja fotela kierowcy PL 4 Uruchamianie urządzenia PL 4 Jazda . . . . . . . . . . . . . . . PL 5 Zamiatanie . . . . . . . . . . . PL 5 Opróżnianie zbiornika śmie- ci . . . . . . . . . . . . . . . . . . PL 5 Wyłączanie urządzenia . PL 6 Transport . . . . . . . . . . . . . . . . . PL 6 Składowanie/wyłączenie z eks- ploatacji . . . . . . . . . . . . . . . . . . PL 6 Czyszczenie i konserwacja . . . PL 6 Wskazówki ogólne . . . . . PL 6 Czyszczenie. . . . . . . . . . PL 6 Terminy konserwacji . . . PL 6 Prace konserwacyjne. . . PL 7 Deklaracja zgodności UE . . . . PL 11 Usuwanie usterek . . . . . . . . . . PL 12 Dane techniczne . . . . . . . . . . . PL 13 Wskazówki bezpieczeństwa Niebezpieczeństwo uszko- dzenia słuchu. Nosić sprzęt ochronny na uszy. Symbole w instrukcji obsługi Symbole na urządzeniu Niebezpieczeństwo popa- rzenia gorącymi po- wierzchniami. Przed pracą z urządzeniem, odczekać aż wystarczająco ostygnie układ wydechowy. Prace w obrębie urządze- nia wykonywać zawsze w odpowiednich rękawicach. Niebezpieczeństwo zgnie- cenia przez zakleszczenie między ruchomymi częś- ciami pojazdu Niebezpieczeństwo zra- nienia obracającymi się częściami. Nie dotykać. Ryzyko pożaru. Nie zasy- sać płonących ani żarzą- cych się przedmiotów. Oprawa łańcucha / punkt żurawia Punkt mocowania Ciśnienie w oponach (maks.) Punkty mocowania pod- nośnika pojazdu Maks. nachylenie podłoża przy jeździe z podniesio- nym pojemnikiem na śmieci. Wjeżdżać tylko na wzni

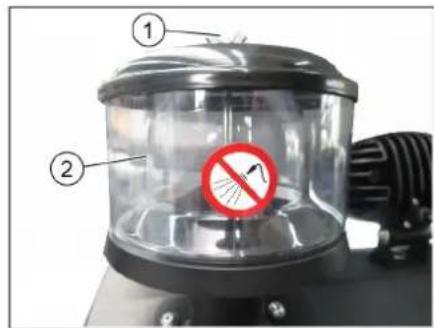

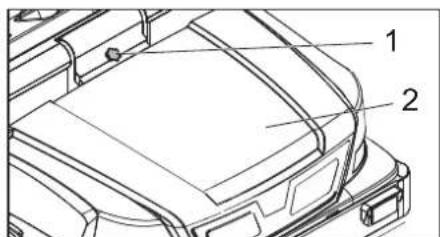

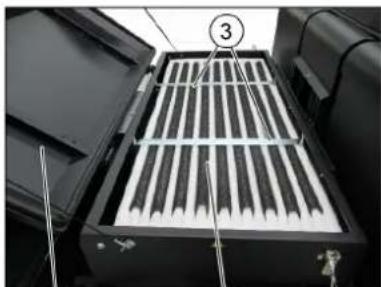

sienia wynoszące maks. 18% w kierunku jazdy. Niebezpieczeństwo! Nie myć filtra drobnego pyłu. Wskazówki ogólne Wskazówki dot. rozładunku Ciężar własny (bez przybudó- wek) 1695 kg *

  • Jeżeli zainstalowano zestawy montażo- we, ciężar jest jeszcze większy. Eksploatacja 240 PL- 2 – Należy przestrzegać przepisy, zasady i zarządzenia obowiązujące pojazdy me- chaniczne. – Użytkownik ma obowiązek używania urządzenia zgodnie z jego przeznacze- niem. Podczas pracy urządzenia musi on uwzględniać warunki panujące w otoczeniu i uważać na inne osoby, zwłaszcza dzieci. – Urządzenie może być obsługiwane tyl- ko przez osoby, które zostały przeszko- lone w zakresie obsługi lub przedstawi- ły dowód umiejętności obsługi i zostały wyraźnie do tego wyznaczone. – Urządzenia nie wolno obsługiwać dzie- ciom ani młodzieży. – Zabieranie pasażerów jest niedozwolo- ne. – Urządzenia na siedzeniu można uru- chamiać wyłącznie z poziomu siedze- nia. Aby uniknąć użycia przez osoby nie- upoważnione, należy wyciągnąć klu- czyk zapłonowy. Urządzenia nie wolno nigdy pozosta- wiać bez nadzoru dopóki włączony jest silnik. Osoba obsługująca może dopie- ro wówczas opuścić urządzenie, gdy silnik zostanie zatrzymany, urządzenie zostanie zabezpieczone przed użyciem przez osoby nieupoważnione, zaciąg- nięty zostanie hamulec postojowy i wy- jęty kluczyk zapłonowy. Niebezpieczeństwo Ryzyko obrażeń! – Nie wolno zamykać otworu wydecho- wego. – Nie pochylać się nad otworem wyde- chowych i nie chwytać go (niebezpie- czeństwo poparzenia). – Nie dotykać silnika napędowego (nie- bezpieczeństwo poparzenia). – Spaliny są trujące i szkodliwe dla zdro- wia, nie nalezy ich wdychać. – Po wyłączeniu silnik zatrzymuje się z opóźnieniem ok. 3 – 4 sekund. W tym czasie w żadnym wypadku nie zbliżać się do obszaru napędowego. – W razie zagrożenia wybić szyby przy użyciu młotka bezpieczeństwa. WSKAZÓWKA Młotek bezpi eczeństwa znajduje się w ob- szarze nóg operatora, poniżej jego fotela. – Stosować wyłącznie wyposażenie do- datkowe i części zamienne dopuszczo- ne przez producenta. Oryginalne wypo- sażenie i oryginalne części zamienne gwarantują bezpieczną i bezusterkową pracę urządzenia. – Dalsze informacje o częściach zamien- nych dostępne na stronie internetowej www.kaercher.com w dziale Serwis. Wskazówki dotyczące składników (RE- ACH) Aktualne informacje dotyczące składników znajdują się pod: www.kaercher.com/REACH W każdym kraju obowiązują warunki gwa- rancji określone przez odpowiedniego lo- kalnego dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwaran- cji bezpłatnie, o ile spowodowane są błę- dem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystry- butora lub do autoryzowanego punktu ser- wisowego. Zamiatarka pracuje na zasadzie szufli. – Obracający się walec zamiatający od- prowadza brud bezpośrednio do po- jemnika na śmieci. – Miotła boczna czyści narożniki i krawę- dzie zamiatanej powierzchni i kierują zanieczyszczenia w stronę walca za- miatającego. – Drobny pył zasysany jest poprzez filtr pyłowy przez dmuchawę ssącą. Zamiatarkę należy stosować wyłącznie zgodnie z niniejszą instrukcją obsługi. Przed rozpoczęciem pracy należy sprawdzić urządzenie z wyposażeniem roboczym pod kątem prawidłowego stanu i bezpieczeństwa eksploatacji. Jeżeli nie jest on poprawny, to sprzętu takiego nie wolno używać. – Zamiatarka jest przeznaczona do za- miatania zanieczyszczonych po- wierzchni zewnętrznych. – Urządzenia nie wolno używać w za- mkniętych pomieszczeniach. – Urządzenia na siedzeniu, które nie po- siadają odpowiedniego wyposażenia (opcja fabryczna) nie są dopuszczone do otwartego ruchu drogowego. – Urządzenie może być używane na dro- gach publicznych jedynie po uprzedniej zgodzie wydanej przez właściwy urząd kontroli. – Wszystkie pokrywy urządzeń można ot- wierać tylko w obszarach chronionych przed wodą. – Urządzenie nie jest przystosowane do odsysania pyłów szkodliwych dla zdro- wia. – Nie należy dokonywać żadnych modyfi- kacji urządzenia. – Nigdy nie zamiatać i nie zasysać cieczy wybuchowych, gazów palnych ani nie- rozcieńczonych kwasów lub rozpusz- czalników! Zaliczają się do nich benzy- na, rozcieńczalniki do farb lub olej opa- łowy, które w wyniku zmieszania z za- sysanym powietrzem mogą tworzyć opary lub mieszanki wybuchowe, po- nadto aceton, nierozcieńczone kwasy i rozpuszczalniki, mogące zniszczyć ma- teriały, z których wykonane jest urzą- dzenie. – Nie zamiatać i nie zasysać płonących ani żarzących się przedmiotów. – Urządzenie jest przeznaczone wyłącz- nie do zastosowania w celach wymie- nionych w instrukcji obsługi. – Urządzenie może pracować wyłącznie na powierzchniach wskazanych przez wła ściciela lub jego pełnomocnika. – Przebywanie w obszarze zagrożenia jest zabronione. Eksploatacja urządze- nia w pomieszczeniach zagrożonych wybuchem jest zabroniona. – Zasadniczo obowiązuje zasada: nie przechowywać łatwo zapalnych mate- riałów w pobliżu urządzenia (niebezpie- czeństwo wybuchu/pożaru). NIEBEZPIECZEŃSTWO Niebezpieczeństwo zranienia! Sprawdzić nośność podłoża przed dokonaniem najaz- du na nie. – asfalt – podłoga przemysłowa – jastrych –beton – kostka brukowa OSTROŻNIE Niebezpieczeństwo uszkodzenia! Nie za- miatać taśm, sznurków ani drutów, gdyż mogą się one owinąć o walec zamiatający. Urządzenia z silnikiem spalinowym Urządzenia z kabiną kierowcy Wyposażenie dodatkowe i części zamienne Ochrona środowiska Materiał, z którego wykonano opakowanie nadaje się do po- wtórnego przetworzenia. Prosi- my nie wyrzucać opakowania do śmieci z gospodarstw domo- wych, lecz oddać do recyklingu. Zużyte urządzenia zawierają cenne surowce wtórne, które powinny być oddawane do utyli- zacji. Akumulatory, olej i tym po- dobne substancje nie powinny przedostać się do środowiska naturalnego. Prosimy o utyliza- cję starych urządzeń w odpo- wiednich placówkach zbierają- cych surowce wtórne. Gwarancja Funkcja Użytkowanie zgodne z przeznaczeniem Odpowiednie nawierzchnie 241PL- 3 Rysunek 1 Korek 2 Fotel (z przełącznikiem kontaktu fotela) 3 Kierownica 4 Blokada pokrywy urządzenia 5 Blue Spot (opcjonalnie) 6 Cyklon 7 Pokrywa urządzenia 8 Szczotka boczna, prawa 9 Koło przednie 10 Dostęp do walca zamiatającego 11 Punkt mocowania 12 Tabliczka identyfikacyjna 13 Obrotowe światło ostrzegawcze 14 Elementy obsługi 15 Pokrywa urządzenia po prawej 16 Pokrywa, prawa 17 Koło napędowe 18 Pokrywa, lewa 19 Pokrywa po lewej (maska silnika) Rysunek 1 Dźwignia obsługi walca zamiatającego włączanie / wyłączanie 2 Dźwignia obsługi pojemnika na śmieci podnoszenie / opuszczanie 3 Dźwignia obsługi szczotki bocznej podnoszenie / opuszczanie 4 Dźwignia obsługi klapy pojemnika otwieranie / zamykanie 5 Hamulec postojowy 6 Regulator prędkości obrotowej silnika Dźwignia gazu 7 Bezpieczniki 8 Kontrolki i ekran 9 Pedał hamulca 10 Pedał jazdy w przód / tył 11 Wyłącznik dmuchawy i czyszczenia filtra Pozycja środkowa: Wył. czyszczenia filtra i dmuchawy Położenie z przodu: Dmuchawa wł. Ustawienie z tyłu: Oczyszczanie filtra wł. 12 Wyłącznik klaksonu 13 Stacyjka Położenie 0: Wyłączyć silnik Położenie 1: Włączyć zapłon Położenie 2: Uruchomić silnik 14 Kluczyk dostępu do walca zamiatające-

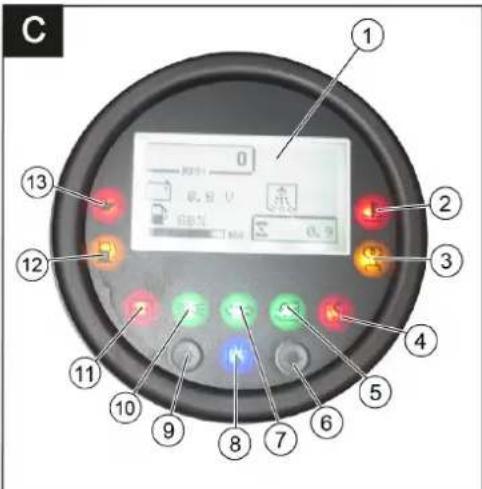

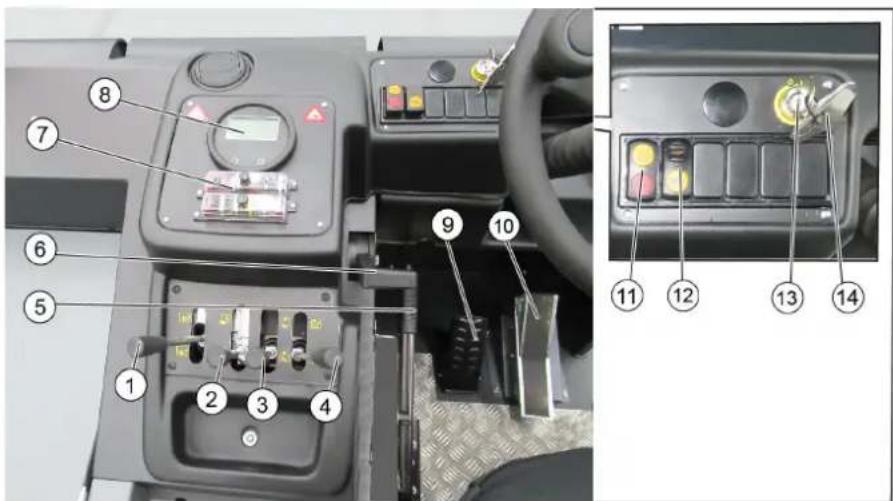

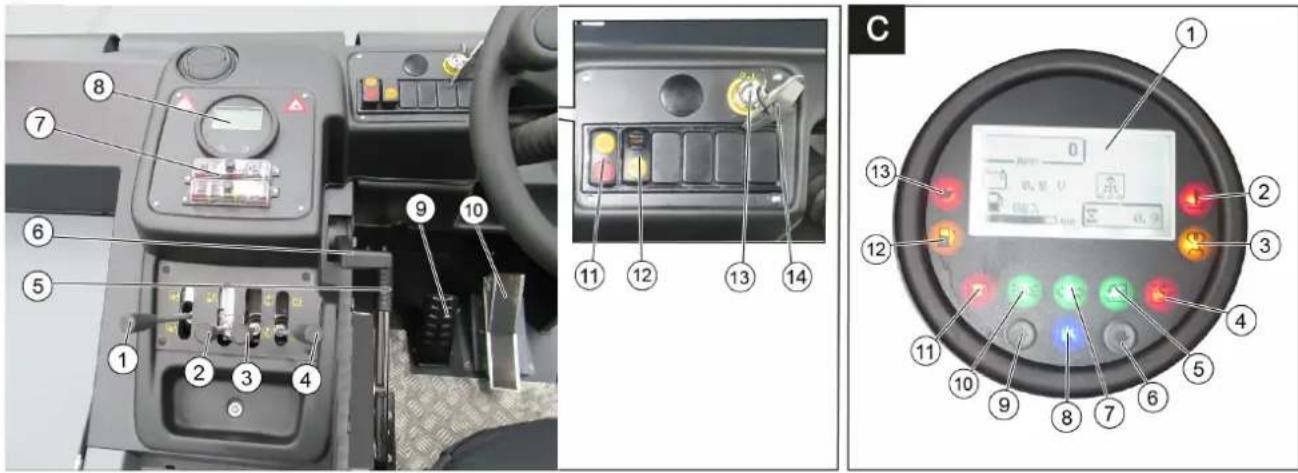

Rysunek 1 Wiadomość na wyświetlaczu Prędkość obrotowa silnika Oczyszczanie filtra aktywne Pojemność akumulatora Licznik czasu pracy Wskaźnik poziomu paliwa 2 Światełko ostrzegawcze temperatury zimnej wody 3 Kontrolka żarzenia wstępnego 4 Lampka kontrolna - Klapa pojemnika na śmieci zamknięta 5 Lampka ostrzegawcza - Klapa pojemni- ka na śmieci otwarta 6 Nie zajęty 7 Kontrolka migaczy Nie zajęty 8 Wskaźnik - Włączona dmuchawa ssąca 9 Nie zajęty 10 Lampka kontrolna oświetlenia robocze-

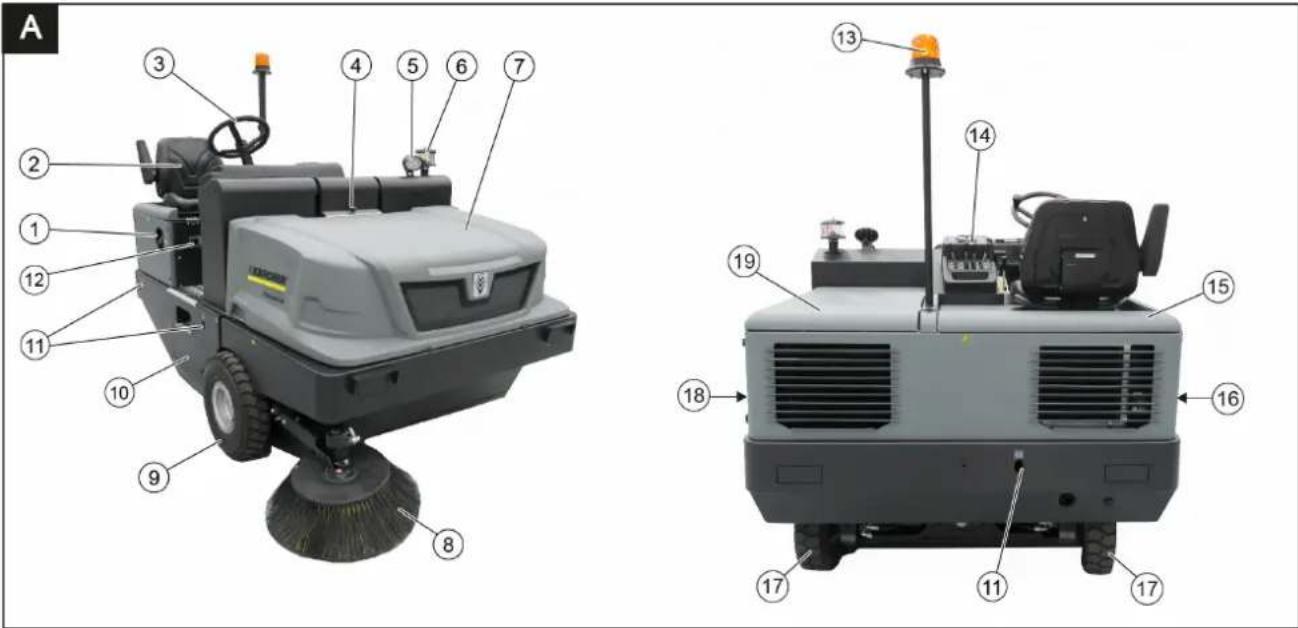

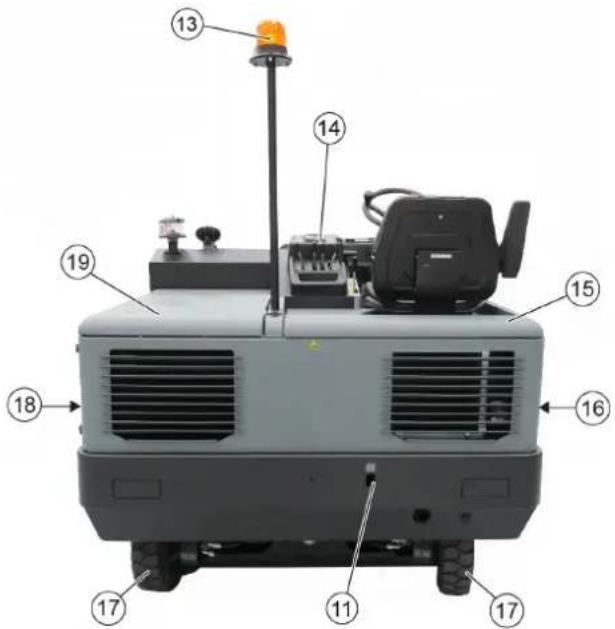

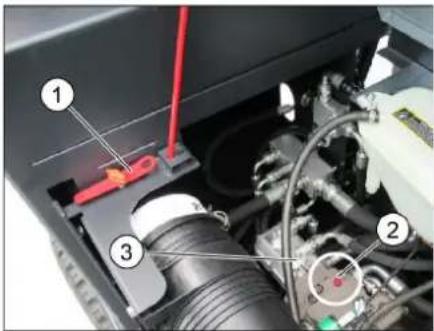

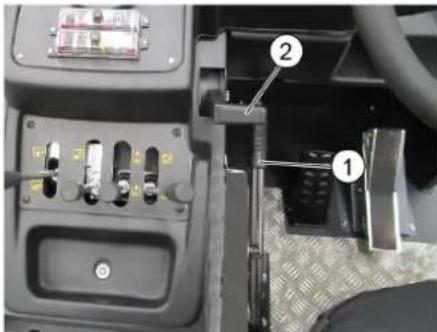

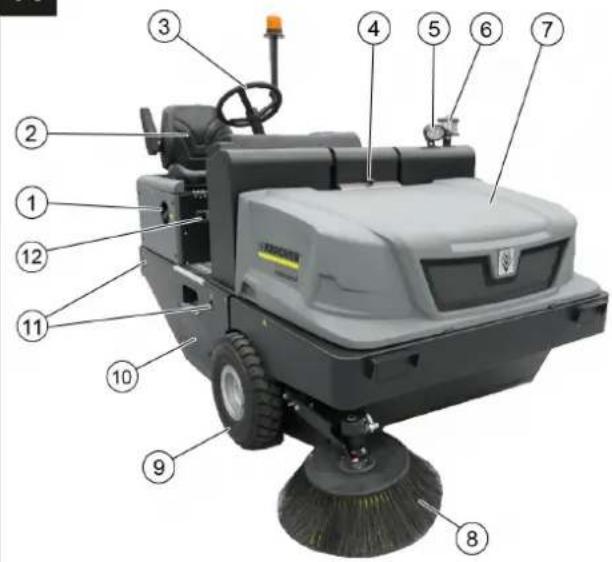

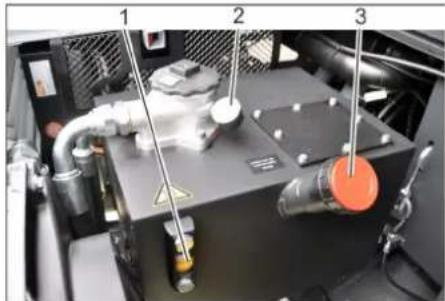

Nie zajęty 11 Kontrolka pracy akumulatora 12 Kontrolka rezerwy paliwa 13 Światełko ostrzegawcze ciśnienia oleju Elementy urządzenia Rysunek zamiatarki Elementy obsługi Kontrolki i ekran 242 PL- 4 Zwolnić hamulec postojowy, a przy tym nacisnąć pedał hamulca. Zablokować hamulec postojowy, a przy tym nacisnąć pedał hamulca. 1 Narzędzia specjalne 2 Śruba biegu jałowego 3 Pompa hydrauliczna Otworzyć osłonę silnika. Przekręcić śrubę na bieg jałowy (czer- wony) pompy hydraulicznej o 180° (w kierunku przeciwnym do ruchu wskazó- wek zegara). Użyć specjalnego narzędzia. WSKAZÓWKA Specjalne narzędzie (czerwony klucz pła- ski) znajduje się w schowku w ramie pojaz- du, obok biegu jałowego. OSTROŻNIE Zamiatarki bez napędu własnego nie nale- ży przemieszczać na długich odcinkach i nie szybciej niż z przekraczającą 10 km/h. Ponownie zakręcić do oporu bieg jało- wy pompy hydraulicznej po przesunię- ciu maszyny w kierunku zgodnym z ru- chem wskazówek zegara. Ponownie zakręcić do oporu bieg jało- wy pompy hydraulicznej po przesunię- ciu maszyny w kierunku zgodnym z ru- chem wskazówek zegara. Użyć specjalnego narzędzia. Przed pierwszym uruchomieniem prze- czytać instrukcję obsługi producenta silnika i zwrócić szczególną uwagę na wskazówki dotyczące bezpieczeństwa. Zaparkować zamiatarkę na równej po- wierzchni. Wyjąć kluczyk zapłonowy. Zablokować hamulec postojowy. Sprawdzić poziom paliwa w zbiorniku. Sprawdzić poziom oleju silnikowego. Sprawdzić poziom wody chłodzącej. Sprawdzić ciśnienie powietrza w opo- nach. Skontrolować stopień zużycia walca zamiatającego i miotły bocznej i w razie potrzeby usunąć zaplątane nici, sznurki itp. Sprawdzić kółka, czy nie zaplątały się na nich nici. Sprawdzić cyklon i filtr powietrza, a w razie potrzeby wyczyścić. Sprawdzić działanie wszystkich ele- mentów obsługi. Spraw dzić urządzenie pod kątem uszkodzeń. Wyczyścić filtr pyłowy naciskając na przycisk czyszczenia filtra. Wskazówka: Opis, patrz rozdział Dogląd i konserwacja. 1 Zbiornik wyrównawczy chłodziwa 2Pokrywa W przypadku zagrożenia mrozem sprawdzić, czy w wodzie chodzącej jest wystarczająca ilość środka przeciw- działającego zamarzaniu. Niebezpieczeństwo Niebezpieczeństwo wybuchu! – Można stosować wyłącznie paliwo po- dane w instrukcji obsługi. – Nie tankować w pomieszczeniach za- mkniętych. – Palenie tytoniu i używanie otwartego ognia jest zabronione. – Uważać, aby paliwo nie dostało się na gorące powierzchnie. Wyłączyć silnik. Nakręcić korek wlewu paliwa. Zatankować olej napędowy. Przy temp. na zewnątrz poniżej 6°C na może być używany jedynie zimowy olej napędowy, gdyż w przeciwnym wypad- ku może dojść do strącania kłaczków w oleju napędowym, a co za tym idzie do problemów przy uruchomieniu. Wytrzeć przelane paliwo i zamknąć wlew paliwa. Zamknąć korek baku. Dźwig nię regulacji fotela pociągnąć na zewnątrz. Przesunąć fotel, zwolnić i zatrzasnąć dźwignię. Spróbować przesunąć fotel do przodu i do tyłu, aby sprawdzić, czy jest zablo- kowany. UWAGA Upewnić się, że szczotki są podniesione. Wszystkie 4 dźwignie obsługi muszą znajdować się w położeniu środkowym. Nie naciskać pedału jazdy podczas uru- chamiania! Urządzenie jest wyposażone w prze- łącznik kontaktu fotela. Po opuszczeniu fotela kierowcy urządzenie wyłącza się. Po włączeniu zapłonu filtr mikropyłów jest automatycznie oczyszczany. 1 Hamulec postojowy 2 Regulator prędkości obrotowej silnika Dźwignia gazu Zająć miejsce na fotelu operatora. Uruchomić hamulec postojowy. Ustawić prędkość obrotową silnika na ok. 75% maksymalnej prędkości obro- towej. Włożyć kluczyk do stacyjki. Przekręcić kluczyk w stacyjce na włą- czenie zapłonu (pozycja I). Silnik wysokoprężny: Lampka kontrolna żarzenia wstępnego świeci się. Jeśli lampka kontrolna żarzenia wstęp- nego zgaśnie, przekręcić kluczyk w sta- cyjce do pozycji II (Uruchomić silnik) i przytrzymać aż do uruchomienia silnika (maks. 10 sekund). Zwolnić kluczyk zapłonowy. Kluczyk w stacyjce obraca się do pozycji I. Przy tempera turze otoczenia poniżej 0°C: Przed rozpoczęciem pracy należy poczekać, aż silnik się rozgrzeje przy niższej prędkości obrotowej. Wskazówka Jeżeli silnik się nie uruchamia, powtórzyć proces uruchamiania. Przed pierwszym uruchomieniem Blokada/luzowanie hamulca postojowego Przemieszczanie zamiatarki bez napędu własnego Przemieszczanie zamiatarki z napędem własnym Uruchamianie Wskazówki ogólne Prace kontrolne i konserwacyjne Codziennie przed rozpoczęciem pracy Ochrona przeciwmrozowa Tankowanie Działanie Regulacja fotela kierowcy Uruchamianie urządzenia 243PL- 5 NIEBEZPIECZEŃSTWO Zagrożenie wypadkiem! Jazda z podniesionym pojemnikiem na śmieci jest zabroniona! 몇 OSTROŻNIE Niebezpieczeństwo! Przed rozpoczęciem jazdy lub obciąże- niem pojazdu należy wystarczająco rozgrzać silnik. Zawsze ostrożnie i powoli wciskać pe- dał jazdy. Nie zmieniać w nagły sposób jazdy w tył na jazdę do przodu lub od- wrotnie. 1 Pedał hamulca 2 Pedał jazdy „do przodu“ 3 Pedał jazdy „do tyłu“ Przesunąć regulator prędkości obroto- wej silnika całkiem do przodu (robocza prędkość obrotowa). Nacisnąć i przytrzymać pedał hamulca. Zwolnić hamulec postojowy. Powoli wciskać pedał jazdy. Kierunek jazdy sterować za pomocą kierownicy. Powoli wcisnąć pedał jazdy do przodu. NIEBEZPIECZEŃSTWO Niebezpieczeństwo zranienia! Przy jeździe wstecz nie może powstać żadne niebezpieczeństwo dla osób trzecich; w razie konieczności należy osoby odpowiednio pouczyć. Powoli wcisnąć pedał jazdy do tyłu. Za pomocą pedału jazdy można płynnie regulować prędkość jazdy.

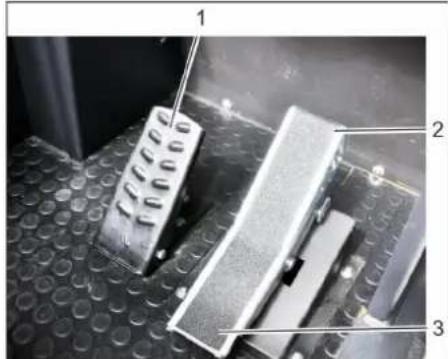

leży unikać gwałtownego naciskania pedału, ponieważ może prowadzić to do uszkodzenia układu hydraulicznego. W przypadku spadku mocy na wznie- sieniach lekko zwolnć pedał jazdy. Zwolnić pedał jazdy, urządzenie hamu- je samoczynnie i zatrzymuje się. W celu zapewnienia mocniejszego działania hamulca lub w sytuacji awa- ryjnej użyć pedału hamulca. UWAGA Nie można najeżdżać ani przesuwać przedmiotów ani luźnych przeszkód. Do jazdy po nieruchomo stojących prze- szkodach o wysokości ponad 70 mm: Nieruchomo stojące przeszkody należy przejeżdżać wyłącznie przy użyciu od- powiedniej rampy. Do jazdy po nieruchomo stojących prze- szkodach o wysokości do 70 mm: Powoli i ostrożnie przejechać przodem. OSTROŻNIE Nie zgarniać taśm pakowych, drutów itp., ponieważ może to spowodować uszkodze- nie mechanizmu zamiatającego. Wskazówka: Aby zapewnić optymalną skuteczność czyszczenia, należy dostoso- wać prędkość jazdy do panujących warun- ków. Wskazówka: Filtr drobnego pyłu jest auto- matycznie oczyszczany co 10 minut. Wskazówka: Przy zwiększonej pracy w obszarze drobnego pyłu filtr należy oczysz- czać częściej. W tym celu w międzyczasie ręcznie oczyścić filtr drobnego pyłu Oczyścić filtr drobnego pyłu za pomocą przycisku oczyszczania filtra. 1 Włączanie i opuszczanie walca zamia- tającego (do przodu) / wyłączanie i pod- noszenie (do tyłu) 2 Opuszczanie pojemnika na śmieci (do przodu) / podnoszenie (do tyłu) 3 Opuszczanie szczotek bocznych (do przodu) / podnoszenie (do tyłu) 4 Otwieranie klapy pojemnika (do przo- du) / zamykanie (do tyłu) Włączyć dmuchawę. Dźwignia obsługi pokrywy pojemnika (4) do przodu: Pokrywa pojemnika się otwiera. Wskazówka: Zielona lampka na wskaźniku musi się świecić. Przy czyszczeniu powierzchni: Dźwignia obsługi walca zamiatającego (1) do przodu: Walec zamiatający włą- cza się i opuszcza. Przy czyszczeniu krawędzi bocznych: Dźwignia obsługi szczotki bocznej (3) do przodu: Szczotka boczna opada.

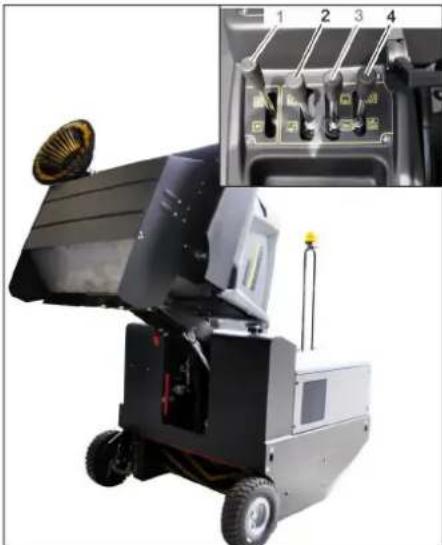

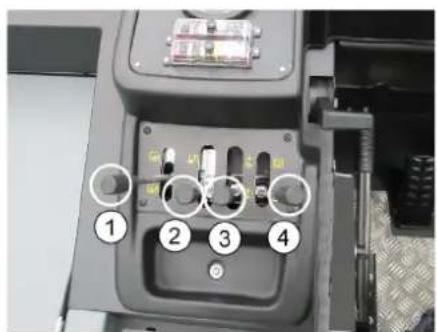

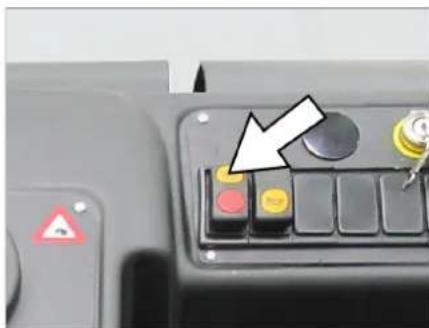

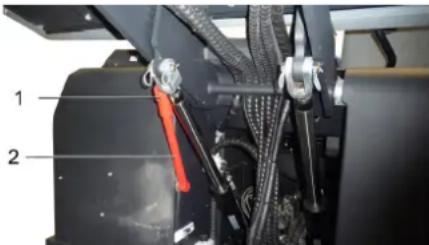

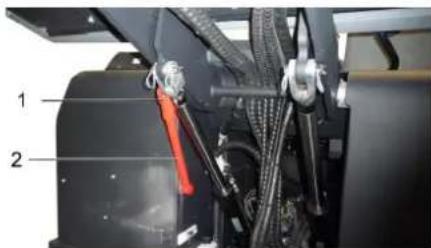

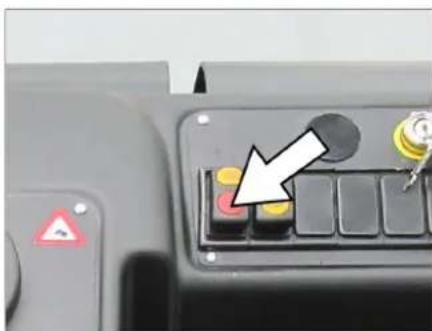

łączyć dmuchawę. Dźwignia obsługi pokrywy pojemnika (4) do przodu: Pokrywa pojemnika się otwiera. Wskazówka: Zielona lampka na wskaźniku musi się świecić. Przy czyszczeniu powierzchni: Dźwignia obsługi walca zamiatającego (1) do przodu: Walec zamiatający włą- cza się i opuszcza. Przy czyszczeniu krawędzi bocznych: Dźwignia obsługi szczotki bocznej (3) do przodu: Szczotka boczna opada. NIEBEZPIECZEŃSTWO Niebezpieczeństwo zranienia! Podczas procesu opróżniania w zasię- gu pojemnika na śmieci nie mogą prze- bywać żadne osoby ani zwierzęta. NIEBEZPIECZEŃSTWO Niebezpieczeństwo zmiażdżenia! Nigdy nie wkładać rąk pomiędzy zespół drążków mechanizmu opróżniającego. Nie przebywać pod uniesionym pojem- nikiem. NIEBEZPIECZEŃSTWO Niebezpieczeństwo przewrócenia się! Podczas opróżniania ustawić urządze- nie na równym podłożu. UWAGA Niebezpieczeństwo zr anienia i uszkodze- nia! W trakcie opróżniania możliwe jest od- skakiwanie kamieni przy obracającej się szczotce walcowej. Jazda Jazda do przodu Jazda do tyłu Zachowanie podczas jazdy Hamowanie / zatrzymywanie Przejeżdżanie po przeszkodach Zamiatanie Ręczne oczyszczanie filtra drobnego pyłu Dźwignia obsługi Zamiatanie suchego podłoża Zamiatanie wilgotnego lub mokrego podłoża Opróżnianie zbiornika śmieci 244 PL- 6 Podnieść szczotkę walcową i szczotkę boczną za pomocą dźwigni obsługi, w tym celu przesunąć dźwignie obsługi (1 i 3) do tyłu. Zamknąć pokrywę pojemnika, w tym celu przesunąć dźwignię obsługi (4) do tyłu. Wskazówka: Czerwona lampka na wskaźniku musi się świecić. Podnieść pojemnik na śmieci, w tym celu przesunąć dźwignię obsługi po- jemnika na śmieci (2) do tyłu. Powoli najeżdżać na pojemnik zbior- czy. Zablokować hamulec postojowy. Otworzy pokrywę pojemnika, w tym celu przesunąć dźwignię obsługi pokry- wy pojemnika (4) do przodu i opróżnić pojemnik na śmieci. Wskazówka: Zielona lampka na wskaźniku musi się świecić. Zamknąć pokrywę pojemnika, w tym celu pociągnąć dźwignię obsługi pokry- wy pojemnika (4) do tyłu, aż przechyli się do pozycji krańcowej. Wskazówka: Czerwona lampka na wskaźniku musi się świecić. Zwolnić hamulec postojowy. Powoli odjeżdżać od pojemnika zbior- czego. Obniżyć pojemnik na śmieci do pozycji krańcowej, w tym celu przesunąć dźwignię obsługi pojemnika na śmieci (2) do przodu Podnieść szczotkę walcową i szczotkę boczną za pomocą dźwigni obsługi, w tym celu przesunąć dźwignie obsługi (1 i 3) do tyłu. Zamknąć pokrywę pojemnika, w tym celu przesunąć dźwignię obsługi (4) do tyłu. Pociągnąć regulator prędkości obroto- wej silnika całkiem do tyłu. Nacisnąć i przytrzymać pedał hamulca. Zablokować hamulec postojowy. Obrócić kluczyk zapłonowy w położenie „0” i wyjąć go. NIEBEZPIECZEŃSTWO Niebezpieczeństwo zranienia i uszkodze- nia! Zwrócić uwagę na ciężar urządzenia w czasie transportu. Obrócić kluczyk zapłonowy w położenie „0” i wyjąć go. Zablokować hamulec postojowy. Zabezpieczyć urządzenie punktach mocowania (4 szt.) za pomocą pasów mocujących, lin i łańcuchów. Zabezpieczyć koła urządzenia klinami. W trakcie transportu w pojazdach nale- ży urządzenie zabezpieczyć przed po- ślizgiem i przechyleniem zgodnie z obo- wiązującymi przepisami. NIEBEZPIECZEŃSTWO Niebezpieczeństwo zranienia i uszkodzenia! Przy składowaniu wziąć pod uwagę cię- żar urządzenia. Odstawić urządzenie na równej po- wierzchni w suchym, pozbawionym mrozu otoczeniu. Chronić przy użyciu materiału osłonowego przed kurzem. Podnieść walec zamiatający i miotły boczne, aby nie uszkodzić włosia. Obrócić kluczyk zapłonowy w położenie „0” i wyjąć go. Zablokować hamulec postojowy. Zabezpieczyć maszynę zamiatającą przed stoczeniem się. W przypadku oczekiwanego mrozu sprawdzić, czy w wodzie chłodzącej jest wystarczająca ilość środka prze- ciwdziałającego zamarzaniu. W przypadku, gdy pojazd nie jest eks- ploatowany przez dłuższy czas, należy przestrzegać następujących punktów: Oczyścić pojazd wewnątrz i na zewnątrz. Wymienić olej silnikowy. Odłączyć biegun ujemny akumulatora, gdy urządzenie nie ma być używane przez okres dłuższy niż 4 tygodnie. Ładować akumulator co ok. dwa miesiące. Przykryć akumulator i zabezpieczyć przed zwarciem. OSTROŻNIE Niebezpieczeństwo! Nie myć filtra drobnego pyłu. Wszystkie pokrywy urządzeń można otwierać tylko w obszarach chronionych przed wodą. Naprawy mogą być wykonywane wy- łącznie przez autoryzowane placówki serwisu lub osoby wykwalifikowane w tym zakresie, którym znane są wszyst- kie istotne przepisy bezpieczeństwa. Urządzenia przenośne stosowane do ce- lów przemysłowych podlegają kontroli bez- pieczeństwa zgodnie z VDE 0701. Zaparkować zamiatarkę na równej po- wierzchni. Obrócić kluczyk zapłonowy w położenie „0” i wyjąć go. Zablokować hamulec postojowy. OSTROŻ NIE Nieb ezpieczeństwo uszkodzenia! Urzą- dzenia nie wolno czyścić za pomocą węża ani strumienia wody pod ciśnieniem (nie- bezpieczeństwo zwarcia lub innych uszko- dzeń). Niebezpieczeństwo Ryzyko obrażeń! Nosić maskę przeciwpy- łową i okulary ochronne. Oczyścić urządzenie szmatką. Przedmuchać urządzenie sprężonym powietrzem. Wytrzeć urządzenie szmatką nasyconą łagodnym roztworem czyszczącym. Wskazówka: Nie używać agresywnych środków czyszczących. Wskazówka: Licznik godzin roboczych po- daje termin konserwacji. Wskazówka: Przeprowadzenie wszystkich prac serwisowych i konserwacyjnych wyko- nywanych przez klienta należy powierzać wykwalifikowanemu specjaliście. W razie potrzeby można zwrócić się zawsze do au- toryzowanego sprzedawcy produktów fir- my Kärcher. Codziennie: Sprawdzić poziom paliwa w zbiorniku. Sprawdzić poziom oleju silnikowego. Sprawdzić poziom wody chłodzącej. Sprawdzić ciśnienie powietrza w oponach. Skontrolować stopień zużycia walca za- miatającego i miotły bocznej i w razie po- trzeby usunąć zaplątane nici, sznurki itp. Sprawdzić kółka, czy nie zaplątały się na nich nici. Sprawdzić cyklon i filtr powietrza, a w razie potrzeby wyczyścić. Sprawdzić działanie wszystkich ele- mentów obsługi. Sprawdzić urządzenie pod kątem uszkodzeń. Wyczyścić filtr pyłowy naciskając na przycisk czyszczenia filtra. Co tydzień: Sprawdzić filtr paliwa. Wyczyścić chłodnicę wody. Wyczyścić c hłodnicę oleju hydraulicznego. Sprawdzić instalację hydrauliczną. Sprawdzić poziom oleju hydraulicznego. Sprawdzić poziom płynu hamulcowego. Sprawdzić, czy listwy uszczelniające nie są zużyte, w razie konieczności wy- mienić. Sprawdzić i nasmarować pokrywę po- jemnika. Konserwacja w przypadku zużycia: Wymienić listwy uszczelniające. Ustawić wzgl. wymienić boczne uszczelnienia. Wymienić walec zamiatający. Wymienić miotły boczne. Wskazówka: Opis, patrz rozdział Prace konserwacyjne. Wyłączanie urządzenia Transport Składowanie/wyłączenie z eksploatacji Czyszczenie i konserwacja Wskazówki ogólne Czyszczenie Czyszczenie wnętrza urządzenia Czyszczenie urządzenia z zewnątrz Terminy konserwacji Konserwacja przeprowadzana przez klienta 245PL- 7 Po 50 godzinach roboczych: Pierwszą konserwację przeprowadzić zgodnie z listą kontrolną serwisu. Konserwacja po 250/500/1000/1500/ 2000 roboczogodzinach: Przeprowadzić konserwację zgodnie z listą kontrolną serwisu. Wskazówka: Aby zachować prawo do świadczeń gwarancyjnych, w trakcie obo- wiązywania gwarancji wszelkie prace ser- wisowe i konserwacyjne należy zlecać ser- wisowi producenta, zgodnie z książką ser- wisową. Przygotowanie: Zaparkować zamiatarkę na równej po- wierzchni. Obrócić kluczyk zapłonowy w położenie „0” i wyjąć go. Zablokować hamulec postojowy. NIEBEZPIECZEŃSTWO Niebezpieczeństwo zranienia! Przy pod- niesionym zbiorniku na śmieci zawsze za- kładać drążek zabezpieczający. 1 Uchwyt drążka zabezpieczającego 2 Drążek zabezpieczający Odchylić drążek zabezpieczający ku górze w celu dokonania opróżnienia wysokościowego i włożyć do uchwytu (zabezpieczonego). Podczas obchodzenia się z akumulatorami należy przestrzegać następujących wska- zówek ostrzegawczych: Niebezpieczeństwo Niebezpieczeństwo wybuchu! Nie kłaść na akumulatorze, czyli na biegunach i łącznikach ogniw, narzędzi ani podobnych przedmiotów. Niebezpieczeństwo Ryzyko obrażeń! Nie dopuścić do zetknię- cia się ran z ołowiem. Po pracy z akumula- torami zawsze dokładnie czyścić ręce. NIEBEZPIECZEŃST

Niebezpieczeństwo pożaru i wybuchu! – Palenie tytoniu i używanie otwartego ognia jest zabronione. – Pomieszczenia, w których ładowane są akumulatory, muszą mieć dobrą wenty- lację, bo przy ładowaniu powstaje gaz wybuchowy. Niebezpieczeństwo Niebezpieczeństwo oparzenia środkiem żrącym! – Wypryski kwasu w oku wzgl. na skórze wypłukać przy użyciu wielkiej ilości czy- stej wody. – Potem niezwłocznie zawiadomić lekarza. – Zanieczyszczoną odzież wymyć wodą. Włożyć akumulator w odpowiedni uchwyt. Przykręcić uchwyty do spodniej części akumulatora. Podłączyć zacisk biegunowy (czerwony przewód) do bieguna dodatniego (+). Podłączyć zacisk biegunowy do biegu- na ujemnego (–). Wskazówka: Sprawdzić, czy bieguny aku- mulatora i zaciski są odpowiednio zabez- pieczone wazeliną. OSTROŻNIE W przypadku akumulatorów elektrolito- wych regularnie sprawdzać poziom płynu. – Kwas naładowanego akumulatora ma przy 20°C ciężar specyficzny wynoszą- cy 1,28 kg/l.

Kwas częściowo rozładowanego aku- mulatora ma ciężar specyficzny wyno- szący między 1,00 a 1,28 kg/l. – We wszystkich ogniwach ciężar specy- ficzny kwasu musi być jednakowy. Odkręcić wszystkie zamknięcia ogniw. Pobrać próbkę z każdego ogniwa za pomocą próbnika. Próbkę kwasu umieścić ponownie w tym samym ogniwie. Gdy poziom płynu jest zbyt mały, wlać do ogniw wodę destylowaną do oznaczenia. Naładować akumulator. Przykręcić zamknięcia ogniw. Niebezpieczeństwo Ryzyko obrażeń! Przestrzegać wskazówek bezpieczeństwa dotyczących obchodzenia się z akumulatorami. Przestrzegać instruk- cji obsługi producenta ładowarki. Niebezpieczeństwo Akumulator ładować tylko odpowiednią ła- dowarką. Odkręcić wszystkie zamknięcia ogniw. Podłączyć przewód bieguna dodatnie- go ładowarki do złącza dodatniego aku- mulatora. Podłączyć przewód bieguna ujemnego ładowarki do złącza ujemnego akumu- latora. Podłączyć urządzenie do zasilania i włączyć ładowarkę. Ładować akumulator możliwie naj- mniejszym prądem ładowania. Wskazówka: Po załadowaniu akumulato- ra, ładowarkę oddzielić najpierw od sieci, a następnie od akumulatora. Konserwacja przeprowadzana przez serwis producenta Prace konserwacyjne Ogólne zasady bezpieczeństwa Prosimy o dopilnowanie, aby olej silnikowy, olej opałowy, olej napędowy i benzyna nie dosta- wały się do środowiska! Chro- nić należy podłoże, a stary olej usuwać zgodnie z przepisami o ochronie środowiska natural- nego. Zasady bezpieczeństwa dotyczące akumulatorów Przestrzegać wskazówek na akumulatorze, w instrukcji ob- sługi i w instrukcji obsługi po- jazdu! Nosić okulary ochronne! Nie pozwalać dzieciom na do- stęp do elektrolitu i akumulato- rów! Niebezpieczeństwo wybuchu! Zakaz palenia oraz używania otwartego ognia i przedmiotów iskrzących! Niebezpieczeństwo! Pierwsza pomoc! Ostrzeżenie! Utylizacja! Nie wyrzucać akumulatorów do śmieci! Montaż i podłączanie akumulatora Sprawdzanie poziomu i uzupełnianie płynu w akumulatorze Ładowanie akumulatora 246 PL- 8 Odłączyć zacisk biegunowy od bieguna ujemnego (-). Odłączyć zacisk biegunowy od bieguna dodatniego (+). Poluzować uchwyty na spodniej części akumulatora. Wyjąć akumulator z uchwytu. Zużyty akumulator poddać utylizacji zgodnie z obowiązującymi przepisami. Niebezpieczeństwo Niebezpieczeństwo poparzenia! Odczekać, aż silnik ostygnie. Poziom oleju silnikowego sprawdzać najwcześniej po 5 minutach od wyłą- czenia silnika. 1 Korek zamykający, otwór wlewu oleju 2 Wskaźnik poz. oleju Wyjąć bagnet pomiarowy. Wytrzeć i włożyć bagnet pomiarowy. Wyjąć bagnet pomiarowy. Odczytać poziom oleju. Ponownie wsunąć bagnet pomiarowy oleju. – Poziom oleju musi znajdować się mię- dzy znacznikiem „MIN“ a „MAX“. – Jeśli poziom oleju jest niższy od znacz- nika „MIN“, uzupełnić olej silnikowy. – Nie wypełniać silnika olejem powyżej znacznika „MAX“. Poluzować śrubę zamykającą otwór wlewu oleju. Dopełnić olej silnikowy. Gatunek oleju: patrz Dane technicz-

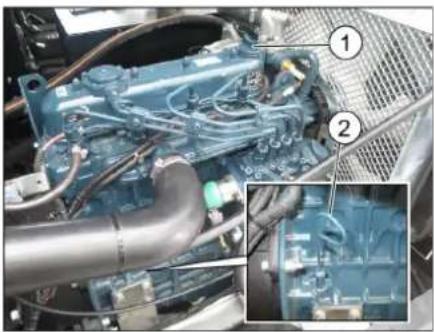

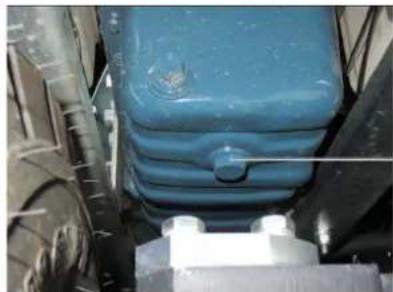

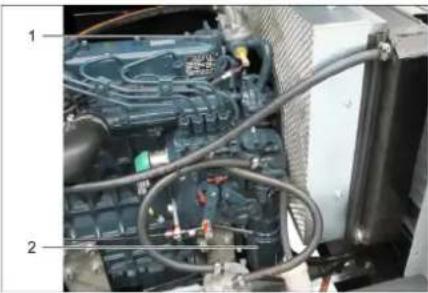

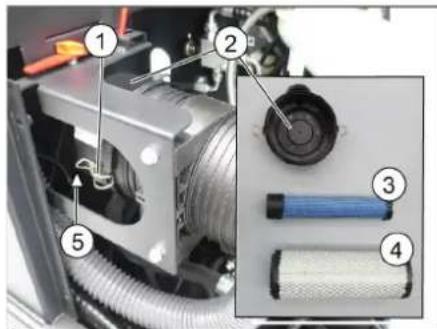

Zamknąć otwór wlewowy oleju. Odczekać przynajmniej 5 minut. Sprawdzić poziom oleju silnikowego. 몇 OSTRZEŻENIE Ryzyko poparzeń! Do zmiany oleju silnikowego i filtra oleju silnikowego należy pojazd schłodzić na tyle, by nie było niebezpieczeństwa po- parzeniem. Wskazówka Ciepły silnik ułatwia spuszczanie oleju silni- kowego. 1 Śruba spustowa oleju Przygotować zbiornik przechwytujący na co najmniej 10 litr oleju. Wyłączyć silnik. Wykręcić korek wlewu oleju. Wykręcić korek spustowy oleju. Spuścić olej. 1 Korek wlewu oleju 2 Filtr oleju silnikowego Wykręci ć filtr oleju. Wyczyścić oprawę i powierzchnie uszczelnione. Przed montażem nowego filtra oleju po- smarować go olejem. Zamontować nowy filtr oleju i mocno dokręcić ręką. Wkręcić śrubę spustową oleju z nową uszczelką. Moment dokręcenia: ...Nm Dopełnić olej silnikowy. Gatunek oleju i jego ilość, patrz rozdział Dane techniczne. Zamknąć korek wlewu oleju. Włączyć turbinę na ok. 30 sek. Odczekać przynajmniej 5 minut. Sprawdzić poziom oleju silnikowego. Sprawdzić szczelność. Zużyty olej zdać w przewidzianych do tego miejscach zbiorczych. 1Blokada 2 Obudowa filtra powietrza 3 Wkład zabezpieczający 4 Wkład filtra 5 Wylot powietrza w dół Otworzyć blokadę. Zdjąć obudowę filtra powietrza. Wyjąć wkład filtra. Oczyścić wewnętrzną stronę obudowy filtra powietrza. Wkład bezpieczeństwa wyjmować tylko w celu wymiany. Czyszczenie wkładu filtra: Wytrzepać kurz na twardej powierzchni, przedmu- chać sprężonym powietrzem o wartości maks. 30 psi (2 bar) od wewnątrz na ze- wnątrz. Powierzchnia uszczelki i wkład filtra muszą przy ich montażu być czyste i nieuszkodzone. Założyć oczyszczony wkład filtra. Uwaga: Mocno zanieczyszczony i uszkodzony wkład filtra należy wymie- nić. W przypadku wymiany wkładu filtra na- leży wymienić również wkład bezpie- czeństwa. Ważne: Podczas wymiany wkładu filtra i wkładu bezpieczeństwa do otworu za- sysania w żadnym wypadku nie może dostać się kurz. Wskazówka: Pozycja montażowa z wylo- tem ku dołowi (patrz rysunek). 1 Nakrętka skrzydełkowa 2 Cyklon Odkręcić nakrętkę motylkową na cyklo- nie. Wyczyścić cyklon. Demontaż akumulatora Sprawdzanie poziomu i uzupełnianie oleju silnikowego Wymiana oleju silnikowego i filtru oleju silnikowego Czyszczenie i wymiana filtra powietrza 247PL- 9 WSKAZÓWKA Pojemnika na śmieci nie można podnieść. Otworzyć osłonę silnika. 1 Wziernik oleju hydraulicznego 2 Manometr 3 Korek zamykający, otwór wlewu oleju Sprawdzić poziom oleju hydraulicznego we wzierniku. – Poziom oleju musi znajdować się mię- dzy znacznikiem „MIN“ a „MAX“. – Jeśli poziom oleju jest niższy od znacz- nika „MIN“, dolać oleju hydraulicznego. Odkręcić korek zamykający otwór wle- wu oleju. Wyczyścić obszar wlotu. Dolać oleju hydraulicznego. Gatunek oleju: patrz Dane techniczne Nakręcić korek zamykający otwór wle- wu oleju. WSKAZÓWKA Jeżeli manometr wskazuje podniesione ciśnienie oleju hydraulicznego, serwis firmy Kärcher musi wymienić filtr oleju hydrau- licznego. WSKAZÓWKA Konserwację instalacji hydraulicznej prze- prowadza tylko serwis firmy Kärcher. Zablokować hamulec postojowy. Uruchomić silnik. Sprawdzić szczelność wszystkich węży hydraulicznych i przyłączy. Niebezpieczeństwo Niebezpieczeństwo oparzenia gorącą wo- dą! Pozwolić na przynajmniej 20-minutowe wychłodzenie chodnicy. 1 Zbiornik wyrównawczy chłodziwa 2Pokrywa Sprawdzić pozom wody w chłodnicy na zbiorniku wyrównawczym (poziom wody między MIN a MAX). Wyczyścić płytki chłodnicy. Sprawdzić szczelność węży chłodnicy i przyłączy. Uruchomić silnik. Podnieść pojemnika na śmieci do pozy- cji końcowej. Wyłączyć silnik. Zablokować hamulec postojowy. Drążek zabezpieczający zakładać przy opróżnianiu wysokościowym. Zdjąć taśmy lub liny z walca zamiatają- cego. Wyjąć drążek zabezpieczający. Uruch omić silnik. Opuścić zbiornik na śmieci do pozycji końcowej. Wyłączyć silnik. Przy opuszczonym pojemniku na śmieci. 1 Osłona boczna, prawa 2 Nakrętka skrzydełkowa 3 Boczna uszczelka Otworzyć prawą osłonę boczną za po- mocą klucza. Odkręcić nakrętki motylkowe blachy podtrzymującej z bocznego uszczelnie- nia i zdjąć blachę podtrzymującą. 1 Śruba mocująca oprawy walca zamia- tającego 2 Walec zamiatający 3 Oprawa walca zamiatającego 4 Blacha podtrzymująca boczną uszczel-

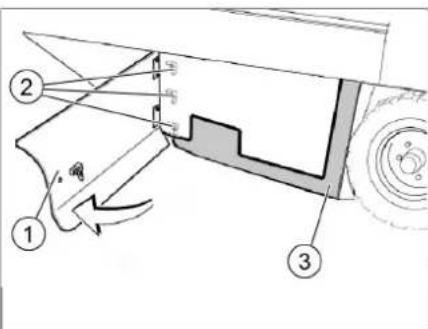

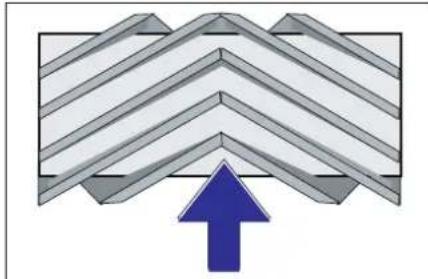

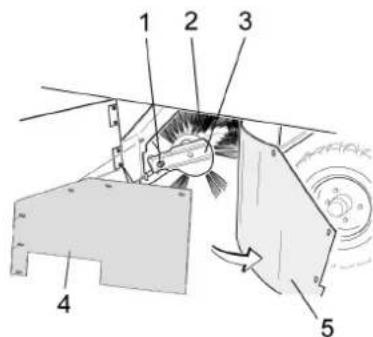

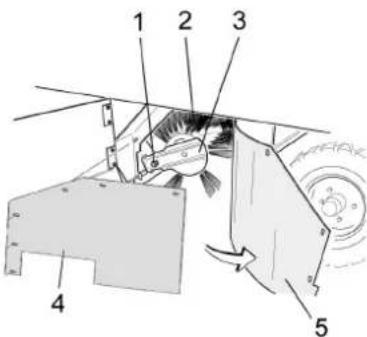

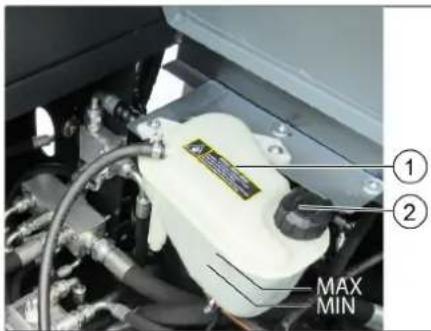

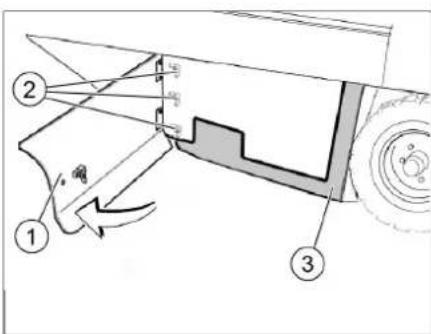

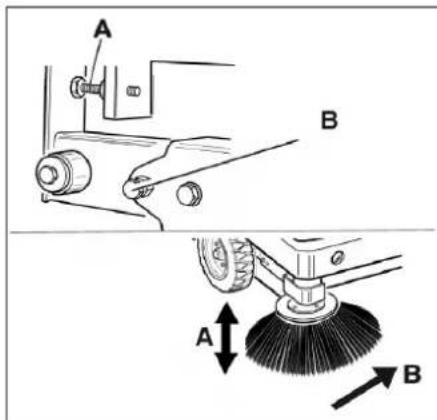

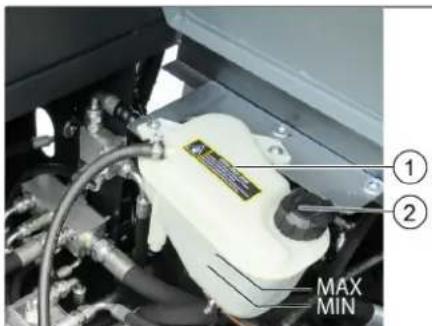

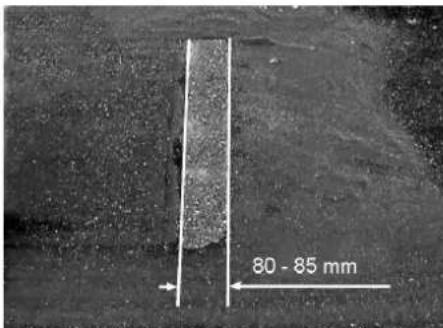

5 Boczna uszczelka Boczną uszczelkę rozłożyć na ze- wnątrz. Wykręcić śrubę mocującą oprawy wal- ca zamiatającego i odchylić oprawę na zewnątrz. Wyjąć walec zamiatający. Pozycja montażowa walca w kierunku jaz- dy (widok z góry) Wskazówka: Podczas montażu nowego walca zamiatającego zwrócić uwagę na po- łożenie zestawu szczotek. Zamontować nowy walec zamiatający. Rowki walca zamiatającego należy na- łożyć na rowki przeciwległego waha- cza. Wskazówka: Po montażu nowego walca zamiatającego należy wyregulować po- ziom zamiatania. Sprawdzić ciśnienie powietrza w opo- nach. Wyłączyć dmuchawę ssącą. Wjechać maszyną na równe i gładkie podłoże, pokryte widoczną warstwą pyłu lub kredy. Obniżyć szczotkę walcową dźwignią obsługi i włączyć ją (na ok. 10 sek.). Podnieść walec zamiatający. Cofnąć urządzenie. Skontrolować szerokość zamiatania. Powierzchnia zamiatania powinna tworzyć równomierny kwadrat o szer. 80-85 mm. Ustawić szerokość zamiatania 1 Sprężyna 2 Nakrętka regulująca 3 Przeciwnakrętka 4 Drążek gwintowany Ustawić pozycję zamiatanej powierzch- ni przez wyregulowanie śruby nastaw- czej. Skontrolować szerokość zamiatania. Sprawdzić i uzupełnić poziom oleju hydraulicznego Kontrola instalacji hydraulicznej Kontrola i konserwacja chłodnicy wody Sprawdzanie walca zamiatającego Wymiana walca zamiatającego Sprawdzanie i regulacja poziomu zamiatania walca 248 PL- 10 Sprawdzić ciśnienie powietrza w opo- nach. Podnieść walec zamiatający i szczotki boczne za pomocą dźwigni obsługi. Wjechać maszyną na równe i gładkie podłoże, pokryte widoczną warstwą pyłu lub kredy. Dźwignia obsługi szczotki bocznej (3) do przodu: Szczotka boczna opada. Włączyć szczotki boczne na ok. 10 se- kund. Podnieść boczną miotłę. Cofnąć urządzenie. Skontrolować szerokość zamiatania. Szerokość poziomu zamiatania powinna wynosić 40-50 mm. Skorygować szerokość zamiatania przy użyciu dwóch śrub nastawczych. Skontrolować szerokość zamiatania. Sprawdzić ciśnienie powietrza w opo- nach. Podnieść pojemnik na śmieci i zabez- pieczyć drążkiem zabezpieczającym. NIEBEZPIECZEŃSTWO Niebezpieczeństwo zranienia! Przy pod- niesionym zbiorniku na śmieci zawsze za- kładać drążek zabezpieczający. Odchylić drążek zabezpieczający ku górze w celu dokonania opróżnienia wysokościowego i włożyć do uchwytu (zabezpieczonego). 1 Uchwyt drążka zabezpieczającego 2 Drążek zabezpieczający Otworzyć osłonę boczną w sposób opi- sany w rozdziale „Wymiana walca za- miatającego“. Poluzować 6 nakrętek motylkowych przy bocznej blasze podtrzymującej. Poluzować 3 nakrętki (SW 13) przy bla- sze podtrzymującej z przodu. Boczne uszczelnienie docisnąć na tyle ku dołowi (otwór podłużny), aż osiągnie odstęp 1 - 3 mm od ziemi. Przykręcić blachy podtrzymujące. Powtórzyć proces na drugiej stronie urządzenia. Zaparkować zamiatarkę na równej po- wierzchni. Podłączyć manometr do zaworu opony Sprawdzić ciśnienie powietrza, w razie potrzeby skorygować. Dopuszczalne ciś nienie opon, patrz dane techniczne. 몇 OSTRZEŻENIE Niebezpieczeństwo zranienia! Podczas prac przy instalacji filtrującej nosić maskę przeciwpyłową. Przestrzegać prze- pisów bezpieczeństwa dot. obchodzenia się z drobnymi pyłami. Oczyścić filtr drobnego pyłu za pomocą przycisku oczyszczania filtra. Opróżnić zbiornik śmieci. 1 Blokada pokrywy urządzenia 2 Pokrywa urządzenia Otworzyć blokadę, w tym celu wykręcić śrubę skrzydełkową. Złożyć pokrywę urządzenia do przodu. 1 Zamknięcie, pokrywa filtra (2x) 2 Pokrywa filtra 3 Pokrywa urządzenia Otworzyć pokrywę filtra. 1 Filtr mikropyłów 2 Pokrywa filtra 3 Poprzecznica Otworzyć pokrywę filtra. Skontrolować filtr drobnego pyłu, w ra- zie potrzeby wyczyścić lub wymienić. Wskazówka Do wymiany filtra drobnego pyłu upraw- niony jest wyłącznie serwis firmy Kär- cher. Nałożyć i zablokować pokrywę filtra. Przy nacisku wynoszącym 10 kg pasek kli- nowy musi się odchylać o ok 7-9 mm. Zlecić autoryzowanemu serwisowi ustawienie naprężenia paska klinowe- go. Sprawdzanie i regulacja szerokości zamiatanej przez miotłę boczną Ustawianie bocznych uszczelnień Sprawdzanie ciśnienia powietrza w oponach Kontrola / wymiana filtra drobnego pyłu

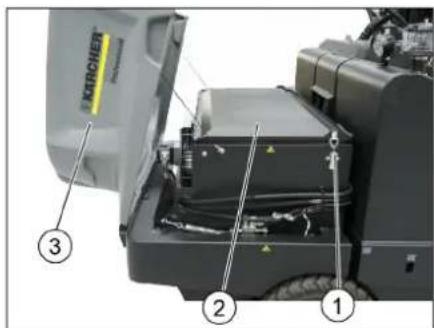

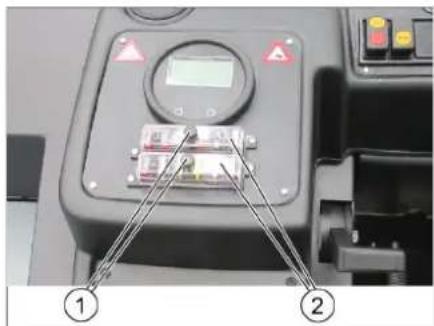

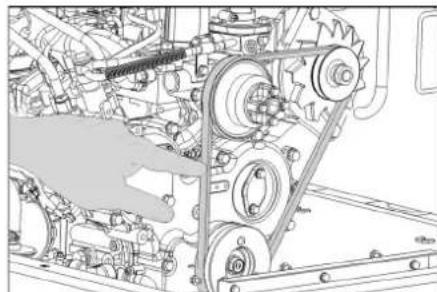

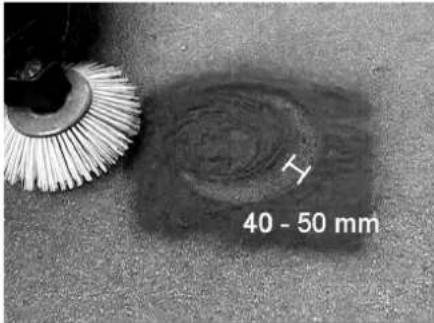

Kontrola i nastawa paska klinowego 249PL- 11 1 Nakrętka radełkowana 2 Pokrywa skrzynki z bezpiecznikami Wykręcić nakrętkę radełkową. Otworzyć pokrywę przy skrzynce z bez- piecznikami. Sprawdzić bezpieczniki. Wymienić uszkodzone bezpieczniki. Wskazówka: Stosować wyłącznie bez- pieczniki o tej samej wartości. Sprawdzić bezpieczniki. Wymienić uszkodzone bezpieczniki. Wskazówka: Stosować wyłącznie bez- pieczniki o tej samej wartości. Niniejszym oświadczamy, że określone po- niżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym wymogom dyrektyw UE dotyczącym wy- magań w zakresie bezpieczeństwa i zdro- wia. Wszelkie nie uzgodnione z nami mo- dyfikacje urządzenia powodują utratę waż- ności tego oświadczenia. Niżej podpisane osoby działają na zlecenie i z upoważnienia zarządu. Administrator dokumentacji: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/02/01 Wymiana bezpieczników FU 01 Zapłon 10 A FU 02 Żarzenie 5 A FU 03 Wskaźnik wielofunkcyjny 5 A FU 04 Układ wibracyjny 20 A FU 05 Alarm cofania i wskaźnik klap 10 A FU 06 Oświetlenie kabiny Wycieraczka (opcja) 10 A FU 07 Oświetlenie Kierunkowskazy (opcja) 10 A FU 08 Oświetlenie Blue Spot (opcja) 10 A FU 09 Tylne światła pozycyjne (opcja) 7,5 A FU 10 Światła mijania (opcja) 10 A FU 11 Przednie światła pozycyj- ne (opcja) 7,5 A FU 12 Chłodnica układu hydrau- licznego 25 A FU 13 Bezpiecznik główny 60 A FU 15 Świece zapłonowe 70 A FU 20 Wentylator (opcja) 20 A FU 21 Wentylator kabiny (opcja) 25 A FU 22 Sprężarka (opcja) 7,5 A Deklaracja zgodności UE Produkt: Zamiatarka odkurzająca z urządzeniem na sie- dzeniu Typ: 1.186-145.0 Obowiązujące dyrektywy UE 2006/42/WE (+2009/127/WE) 2014/30/UE 2000/14/WE Zastosowane normy zharmonizowane EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 Zastosowane normy krajowe

Zastosowana metoda oceny zgodności 2000/14/WE: Załącznik V Poziom mocy akustycznej dB(A) Zmierzony: 100 Gwarantowany: 103 Chairman of the Board of Management Director Regulatory Affairs & Certification 250 PL- 12 Usuwanie usterek Usterka Usuwanie usterek Nie można włączyć urządzenia Zająć miejsce w fotelu kierowcy, aktywowany zostanie przełącznik kontaktu fotela Naładować albo wymienić akumulator Zatankować paliwo, odpowietrzyć układ paliwowy Wymienić filtr paliwa Wymienić filtr wstępny paliwa Sprawdzanie i naprawa przewodów paliwowych, przyłączy i złączy Powiadomić serwis firmy Kärcher Silnik pracuje nierównomiernie Wyczyścić filtr powietrza i wymienić wkład filtracyjny Sprawdzanie i naprawa przewodów paliwowych, przyłączy i złączy Powiadomić serwis firmy Kärcher Przegrzany silnik Uzupełnić poziom chłodziwa Wypłukać chłodnicę Naprężyć pasek klinowy Powiadomić serwis firmy Kärcher Silnik pracuje, lecz urządzenie je- dzie powoli lub stoi w miejscu Zwolnić hamulec postojowy Sprawdzić, czy nie zaplątały się tasiemki i nici. Powiadomić serwis firmy Kärcher Świst w układzie hydraulicznym Uzupełnić poziom płynu hydraulicznego Powiadomić serwis firmy Kärcher Szczotki kręcą się jedynie powoli, albo wcale się nie kręcą. Przestawić dźwignię gazu całkowicie do przodu (wysoka prędkość obrotowa). Sprawdzić, czy nie zaplątały się tasiemki i nici. Powiadomić serwis firmy Kärcher Mało albo brak mocy ssania w ob- szarze szczotek Oczyścić filtr. Powiadomić serwis firmy Kärcher Urządzenie pyli Ustawianie bocznych uszczelnień Włączyć dmuchawę Wyczyścić filtr pyłowy Wymienić uszczelki filtra Powiadomić serwis firmy Kärcher Moduł czyszczący pozostawia śmieci Opróżnić zbiornik śmieci Całkowicie zamknąć pojemnik na śmieci Wyczyścić filtr pyłowy Wymiana walca zamiatającego Ustawić szerokość zamiatania Wymienić taśmę uszczelniającą pojemnika na śmieci Usunąć blokadę walca zamiatającego Powiadomić serwis firmy Kärcher Pojemnik na śmieci się nie podnosi lub nie obniża Zdjąć wspornik zabezpieczający zbiornika na śmieci Powiadomić serwis firmy Kärcher Pojemnik na śmieci obraca się zbyt powoli albo nie obraca się wcale Powiadomić serwis firmy Kärcher Usterki robocze hydraulicznie po- ruszanych części Powiadomić serwis firmy Kärcher 251PL- 13 Dane techniczne KM 170/600 R D Classic Dane urządzenia Prędkość jazdy, w przód km/h 14 Prędkość jazdy, w tył km/h 14 Maks. zdolność pokonywania wzniesień -- 18% Wydajność powierzchniowa bez mioteł bocznych m

/h 18800 Wydajność powierzchniowa z 1 miotłami bocznymi m

/h 23800 Wydajność powierzchniowa z 2 miotłami bocznymi m

/h 28000 Szerokość robocza bez mioteł bocznych mm 1344 Szerokość robocza z 1 miotłami bocznymi mm 1700 Szerokość robocza z 2 miotłami bocznymi mm 2000 Stopień ochrony, ochrona przed kroplami wody -- IPX 3 Okres eksploatacji przy pełnym zbiorniku h 4,5 Silnik Typ -- Kubota V1505 (E4B) Konstrukcja -- 4-cylindrowy czterosuwowy silnik wyso- koprężny

Emisja zgodnie z procedurą pomiaru określoną w rozporządzeniu UE 2016/1628 (poziom V) g/kWh 1018,0 Rodzaj chłodzenia -- Chłodzenie wodne Kierunek obrotów -- w kierunku przeciwnym do ruchu wskazó- wek zegara Pojemność skokowa cm

Moc maks. kW/PS 18,5/24,8 2300 1/min Akumulator V, Ah 12, 72 Materiały eksploatacyjne Ilość oleju silnikowego l 6 Typ oleju silnikowego > 25 °C SAE30, SAE10W-30, SAE15W-40

Olej hydrauliczny -- Renol HV 46 Ilość oleju hydraulicznego l 37 Chłodziwo (SAE J814C) -- Stilmoil Antifrost Do ręcznie smarowanych miejsc Smar wielofunkcyjny Zbiornik na śmieci Maks. wys. wyładunku mm 1540 Objętość zbiornika śmieci l 600 Walec zamiatający Średnica walca zamiatającego mm 400 Szerokość walca zamiatającego mm 1344 Ilość obrotów 1/min 340 Szerokość zamiatania mm 80 Miotła boczna Średnica miotły bocznej mm 650 Prędkość obrotowa (bezstopniowa) 1/min 0 - 63 Ogumienie Rozmiar opon przednich -- 6.00-8 Ciśnienie powietrza w oponach przednich bar 8 Rozmiar opon tylnych -- 5.00-8 Ciśnienie powietrza w oponach tylnych bar 8 Hamulec Przednie koła -- Mechaniczny Koło tylne -- hydrostatyczny 252 PL- 14 Układ filtracyjny i ssący Konstrukcja -- Płaski filtr falisty Ilość obrotów 1/min 2900 Powierzchnia filtra drobnego pyłu m

9,1 Podciśnienie znamionowe w układzie ssącym mbar 18,5 Znamionowy strumień objętości w układzie ssącym m

/h 1650 Układ wibracyjny -- Silnik elektryczny Warunki otoczenia Temperatura °C -5 do +40 Wilgotność powietrza, brak obroszenia % 0 - 90 Wartości określone zgodnie z EN 60335-2-72 Emisja hałasu Poziom ciśnienie akustycznego L

dB(A) 82 Niepewność pomiaru K

dB(A) 3 Poziom mocy akustycznej L

+ Niepewność pomiaru K

dB(A) 103 Drgania urządzenia Drgania przenoszone przez kończyny górne m/s

0,7 Niepewność pomiaru K m/s

0,5 Niepewność pomiaru K m/s
