Toote tüüp	Istuva juhiga iseliikuv pühkimismasin
Bränd	Kärcher
Mudel	KM 170600 R D Classic
Mõõtmed (P × L × K)	2742 × 1904 × 2213 mm
Tühimass	1 695 kg
Lubatud täismass	2 701 kg
Kütus	Kubota V1505 (E4B) 4-taktiline diiselmootor, 1 498 cm³, 18,5 kW (24,8 hj) pööretel 2 300 min⁻¹
Kütusepaagi maht	26 L (diesel)
Aku	12 V, 72 Ah
Maksimaalne kiirus (edasi ja tagasi)	14 km/h
Maksimaalne kalle (sõidusuunas)	18 %
Maksimaalne külgkalle	10 %
Pühkimislaius (ilma / 1 / 2 külgharjaga)	1 344 mm / 1 700 mm / 2 000 mm
Maksimaalne pühkimisvõimsus	28 000 m²/h (2 külgharjaga)
Tolmukasti maht	600 L
Kasti tühjenduskõrgus	1 540 mm
Pöörleva harja läbimõõt	400 mm
Külgharjade läbimõõt	650 mm
Filtripind (peentolmu filter)	9,1 m²
Pidurid	Mehaaniline (esirattad) + hüdrostaatiline (tagaratas)
Rehvirõhk (ees ja taga)	8 bar
Hooldus	Igapäevane: tasemete kontroll, rehvirõhk, filtri puhtus; iganädalane: radiaatori puhastus, hüdroõli kontroll; hooldus volitatud teeninduse poolt vastavalt töötundidele
Varuosad ja remonditavus	Originaalsed Kärcheri varuosad saadaval; remont volitatud teeninduse poolt; garantii riigi tingimuste kohaselt
Ohutus	Seisupidur, turvakontakt istmel, süütevõti, ümberminekukaitse (nõlvadel), mootori automaatne seiskumine juhi istmelt lahkumisel
Üldine teave	Ainult välistingimustes kasutamiseks; mitte kasutada plahvatusohtlikus keskkonnas ega tuleohtlike vedelike imemiseks; teeliikluseks heakskiit vastavalt valikule

Korduma kippuvad küsimused - KM 170600 R D Classic Kärcher

Kuidas käivitada pühkimismasinat Kärcher KM 170600 R D Classic?

Istu juhiistmele, pinguta seisupidurit, seada gaasikang umbes 75% maksimaalsest pöörlemiskiirusest, seejärel keera süütevõti asendisse I (süüde). Oota, kuni eelsoojenduse märgutuli kustub (diiselmootoril), seejärel keera võti asendisse II kuni käivitamiseni (max 10 sekundit). Vabasta võti: see naaseb asendisse I. Lase mootoril soojeneda, kui temperatuur on alla 0 °C.

Kuidas reguleerida pöörleva harja pühkimisjälge?

Kontrolli esmalt rehvirõhku (8 bar). Aseta masin tasasele pinnale, mis on kaetud tolmu või kriidiga. Langeta harjarull juhtkangi abil ja lase tal töötada umbes 10 sekundit. Tõsta hari üles ja sõida tagasi. Jälg peaks moodustama korrapärase ristküliku laiusega 80–85 mm. Reguleerimiseks lõdvenda kinnituskruvi, kalluta korpust väljapoole, seejärel reguleeri reguleerimiskruvi (vedru) kuni soovitud laiuseni.

Kuidas tühjendada tolmukasti?

Tõsta esmalt harjarull ja külghari üles (tõmba hoovad 1 ja 3 taha). Sulge kogumiskatte klapp (hoob 4 taha). Tõsta tolmukast üles (hoob 2 taha). Sõida aeglaselt tühjenduspunkti, pinguta seisupidurit, seejärel ava kogumiskatte klapp (hoob 4 ette) tühjendamiseks. Sulge klapp, vabasta seisupidur, eemaldu, seejärel langeta kast (hoob 2 ette). Ära kunagi jää tõstetud kasti alla!

Milliseid pindasid saab pühkida?

Pühkimismasin on mõeldud määrdunud välispindadele: asfalt, tööstuspõrandad, valupõrandad, betoon, sillutuskivid. Ära kasuta ebastabiilsetel pindadel ega kallakutel, mis on üle 18% sõidusuunas või üle 10% külgsuunas. Väldi vedelike, põlevate esemete, teipide või juhtmete pühkimist, mis võivad takerduda.

Kuidas hooldada peentolmu filtrit?

Filter puhastub automaatselt iga 10 minuti järel. Käsitsi puhastamiseks kasuta filtri puhastusnuppu. Ära kunagi pese filtrit veega. Vahetamiseks pöördu Kärcheri teenindusse. Ava esikate, lukusta filtri kate, eemalda vana filter ja paigalda uus õiget pidi.

Mida teha, kui mootor ei käivitu?

Kontrolli, et istud istmel (turvakontakt). Kontrolli aku laetust (12 V) ja kütuse taset. Vajadusel õhuta kütusesüsteem. Vaheta kütusefilter, kui see on ummistunud. Kui probleem püsib, võta ühendust Kärcheri teenindusega.

Kui suur on kütusepaagi maht ja tööaeg?

Paak mahutab 26 L diislikütust. Tööaeg on umbes 4,5 tundi pidevat töötamist täiskiirusel. Kasuta talvel talve diislikütust alla 0 °C, et vältida flokulatsiooniprobleeme.

Kuidas liigutada pühkimismasinat ilma iseliikumiseta (rikke korral)?

Ava mootorikate. Leia hüdropumba vabajooksukruv (punane). Keera seda 180° vastupäeva spetsiaalse tööriista (punane mutrivõti) abil, mis asub raami hoidikus. Ära liiguta masinat pikkadel vahemaadel ega ületa 10 km/h. Pärast liigutamist keera kruvi päripäeva lõpuni.

Millised on olulised ohutusjuhised?

Kandke kuulmiskaitsevahendeid (müratase 103 dB(A)). Ärge laske lastel masinat kasutada. Ärge suitsetage tankimise ajal. Enne hooldust lülitage mootor välja, eemaldage võti ja pingutage seisupidurit. Ärge ületage takistusi, mis on kõrgemad kui 70 mm ilma kaldteeta. Hädaolukorras kasutage istme all olevat päästehaamrit kabiini klaasi purustamiseks.

Kust leida varuosi ja kuidas garantiid kasutada?

Kasutage ainult originaalseid Kärcheri varuosi. Vaadake võrdlusi veebisaidilt www.kaercher.com. Garantii kehtib vastavalt teie riigi tingimustele; pöörduge edasimüüja või volitatud teeninduse poole koos ostutõendiga. Hooldustööd peab teostama Kärcheri teenindus, et säilitada garantii.

KASUTUSJUHEND KM 170600 R D Classic Kärcher

Enne seadme esmakordset kasutuselevõttu lugege läbi algupärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Parane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Ohutusalased märkused. .ET 1

Kasutusjuhendis leiduvad sümbolid. ET 1

Masinal olevad sümbolid ET 1

Üldmärkusi. .ET 1

Keskkonnakaitse .ET 2

Garantii ET 2

Funktsioon. ET 2

Sihipärane kasutamine .ET 2

Sobivad pinnad ET 2

Teenindus- ja funktsioonielemendid. ET 3

Sobivad pinnad

Teenindus- ja funktsioonielemendid.

Puhkimismasina pilt. ET 3

Teeninduselemendid. ET 3

Enne seadme kasutuselevõttu ET 4

Seisupiduri fikseerimine/vabastamine ET 4

Puhkimismasina liigutamine välisjõu abil. ET 4

Puhkimismasina omajõuline liigutamine ET 4

Kasutuselevõtt. ET 4

Üldmärkused. ET 4

Kontroll- ja hooldustööd. ET 4

Kaitamine. ET 4

Juhistme reguleerimine. ET 4

Käivitage masin ET 4

Kaitamine. ET 4

Juhlistme reguleerimine. ET 4

Käivage masin ET 4

Masinaga sõitmine. ET 5

Puhkimisrežiim. ET 5

Puhkemahuti tühjendami

ne. ET 5

Seadme väljalülitamine. ET 6

Transport. ET 6

Ladustamine/seiskamine. ET 6

Korrashoid ja tehnohooldus. ET 6

Üldmärkused. ET 6

Puhastamine ET 6

Hooldusvahe. ET 6

Hooldustööd. ET 6

ELi vastavusdeklaratsioon. ET 11

Abi häirete korral ET 12

Tehnilised andmed ET 13

Ohutusalased märkused

Kuulmiskahjustuste oht. Kandke kuulmiskaitset.

Kasutusjuhendis leiduvad sümbolid

OHT

Vahetult ähvardava ohu puhul, mis toob kaasa raskeid kehavigastusi või surma.

HOIATUS

Võimaliku ohtliku olukorra puhul, mis võib põhjustada raskeid kehavigastusi või surma.

ETTEVAATUS

Võimaliku ohtliku olukorra puhul, mis võib põhjustada kergeid vigastusi või materiaalset kahju.

	Tulistest pindadest lāhtuv põletuosoht! Enne masina juures tõotamist laske väl-jalasketorul kūllaldasel määral jahtuda.
	Viige:töd seadme juures alati lábi sobivate kinnas-tega.
	Muljumisoht liikuvate sõi-dukiosade vahel
	Liiuvatest osadest lāhtuv vigastusoht. Arge sirutage kätt liikuvate osade vahe-le.
	Tuleoht. Arge imege masi-nasse põlevaid ega hõõ-guvoid esemeid.
	Kette kinnituskoht / kraanapunkt Kinnituspunkt
0.8 MPa 8.0 bar	Rehviröhk (maks.)
	Tungraua kinnituspunktid
	Aluspinna maksimaalne kaldenurk, kui sõidetakse ülestõstetud prahimahuti-ga.
	Sõidusuunas tohib liikuda ainult tõusudel kuni 18%.
	Vigastusoht! Arge peske peentolmufilt-rit.

Kui märkate toodet lahti pakkides transpordil tekkinud kahjustusi, teatage sellest kauba müünud ettevõttele.

• Seadmele paigaldatud hoiatus- ja teavitussildid edastavad tähtsat infot seadmega ohutuks töötamiseks.

Lisaks käesolevas kasutusjuhendis toodud märkustele tuleb järgida ka seadusandja üldisi ohutusalaseid ja õnnetusjuhtumite vältimise eeskirju.

Märkusi seoses mahalaadimisega

Oht

Vigastusoht, kahjustamisoht!

Peale- ja mahalaadimisel pidage silmas seadme kaalu!

Tühimass (ilma lisakomplekti-deta)

1695 kg *

• Kui on paigaldatud lisakomplekte, on kaal vastavalt suurem.

→ Ärge kasutage kahvellaadurit.

→ Seadme laadimisel tuleb kasutada sobivat kaldteed või kraanat! Kaldtee kasutamisel pidage silmas järgmist: kaugus maapinnast 70 mm. Kui seade tarnitakse kaubaalusel, tuleb juuresolevatest laudadest ehitada mahasõiduks kaldtee. Juhise selleks leiate lk 2 (tagasipörde siseküljelt).

Vigastusoht! Liiga suure kallaku korral ümberminekuoht. - Sõidusuunas tohib liikuda ainult tõusudel kuni 18%. Ümberminekuoht kurvides kiiresti sõites. - Sõitke kurvides aeglaselt. Ümberminekuoht ebastabiilsel pinnal. Liigutage masinat ainult kindlal aluspinnal. Ümberminekuoht liiga suure küljesuunalise kalde puhul. - Sõidusuunaga risti tohib liikuda vaid tõusudel kuni maksimaalselt 10%. - Ohutus- ja üleloomulike vahemike järgimiseks ei tohi seadet kasutada kõrgemal kui 2000 meetrit üle merepinna. (Kehtib vaid Soome kohta) Kui seadmel on PVC-voolikuid, ei tohi seda jätta madalate välistemperatuuride (alla 0 °C) mõju alla. Seadme kohta tekkivate küsimuste korral pöörduge palun Karcheri poole. - Põhimõtteliselt tuleb järgida ettevaatusabinõusid, reegleid ja määrusi, mis kehtivad mootorsõidukitele. - Käitaja peab seadet kasutama sihipäraselt. Sõiduviisi valikul tuleb tal arvestada kohapealsete oludega ning jälgida töötades kolmandaid isikuid, eriti lapsi. - Masinat tohivad kasutada ainult isikud, keda on seadme käsitsemise osas instrueeritud või kes on tõestanud oma võimeid masina käsitsemiseks ning kellele on kasutamine otseselt ülesandeks tehtud.

• Seadet ei tohi kasutada lapsed ega noorukid. - Ei ole lubatud võtta kaasa teisi inimesi.
• Istmega masinaid tohib liikuma panna ainult istmelt. Vältimaks masina omavolilist kasutamist tuleb süütevõti ära võtta. → Ärge kunagi jätke masinat järelevalveta, kui mootor töötab. Operaator tohib masinast lahkuda alles siis, kui mootor seisab, masin on kindlustatud iseenesliku liikumahakkamise vastu, vajadusel peale tõmmatud seisupidur ning süütevõti ära võetud.

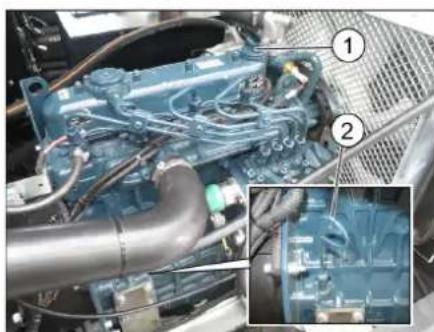

Sisepõlemismootoriga seadmed

△Oht

Vigastusoht!

• Heitgaaside äratõmmet ei tohi sulgeda.
• Ärge kummarduge heitgaaside ava kohale ega sirutage sinna kätt (põletusoht).
• Ärge puudutage ajamimootorit (põletusoht).
• Heitgaasid on mürgised ja tervisele kahjulikud, neid ei tohi sisse hingata. Mootor töötab pärast väljalülitamist inertsiast veel ca 3-4 sekundit. Sel ajal tuleb ajami piirkonnast tingimata eemale hoida.

Juhikabiiniga seadmed

- Avarii korral purustage klaasid avariihaamriga.

MÄRKUS

Avariihaamer on jalaruumis juhiistme all.

• Kasutada tohib ainult tarvikuid ja varuosi, mida tootja aktsepteerib. Originaaltarvikud ja -varuosad annavad teile garantii, et seadmega on võimalik turvaliselt ja tõrgeteta töötada. - Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com ja Service.

Keskkonnakaitse

Pakendimaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprügi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, õli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad seadmed likvideerida vastavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

Funktsioon

• Pöörlev puhkimisvalts toimetab mustuse otse prügimahutisse.
• Külgmine hari puhastab puhitava pinna nurki ja servi ning lükkab prahi puhkimisvaltsi teele.
• Peentolm tõmmatakse üle tolmufiltri ja läbi puhuri.

Sihipärane kasutamine

Kasutage seda puhkimismasinat ainult vastavalt kasutusjuhendi andmetele.

Enne kasutamist tuleb kontrollida seadme ja selle tööks vajalike seadiste seisundit ja töökõlblikkust. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada. - See puhkimismasin on ette nähtud mustade pindade puhkimiseks välitingimustes. - Seadet ei tohi kasutada suletud ruumides. - Istmega seadmeid, millel puudub sobiv varustus (tehasepoolne variant), ei ole lubatud kasutada avalikel teedel. - Avalikel teedel tohib seadet kasutada alles pärast iga üksiku seadme eelnevat ülevaatust ARKi tehnoülevaatuspunktis. - Kõiki seadme kaasi tohib avada ainult vee eest kaitstud aladel. - Seade ei sobi tervisele ohtliku tolmu imemiseks. - Seadme juures ei tohi teha mingeid muudatusi. - Mitte kunagi ei tohi seadmesse puhkida/imeda plahvatusohtlikke vedelikke, tuleohtlikke gaase ega lahjendamata happeid ja lahusteid! Selliste hulka kuuluvad bensiin, värvilahustid või kütteõli, mis võivad imemisõhu keerises moodustada plahvatusohtlikke aurusid või segusid, samuti kuuluvad sellesse gruppi atsetoon, lahjendamata happed ja lahustid, sest need võivad rikkuda seadme valmistamiseks kasutatud materjale. - Ärge puhkige/imege masinasse põlevaid ega hõõguvaid esemeid. - Seade sobib ainult kasutusjuhendis loetletud pinnakatete töötlemiseks. - Sõita tohib ainult aladel, kus see on ettevõtja või tema poolt volitatud isiku poolt masina kasutamiseks lubatud. - On keelatud viibida ohualas. On keelatud kasutada seadet ruumides, kus võib esineda plahvatusohtu. - Üldiselt kehtib: Vältige masina sattumist kergestisüttivate materjalide lähedusse (plahvatus-/tuleoht).

Sobivad pinnad

△OHT

Vigastusoht! Enne sõidu alustamist kontrollige aluspinna kandevõimet.

-Asfalt

• Tööstuspinnad
• Valatud põrandad
• Betoon
• Sillutuskivid

ETTEVAATUS

Teenindus- ja funktsioonielemendid

A

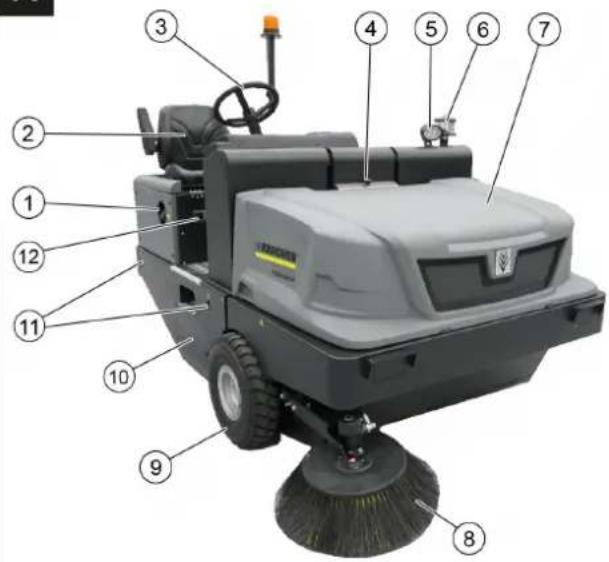

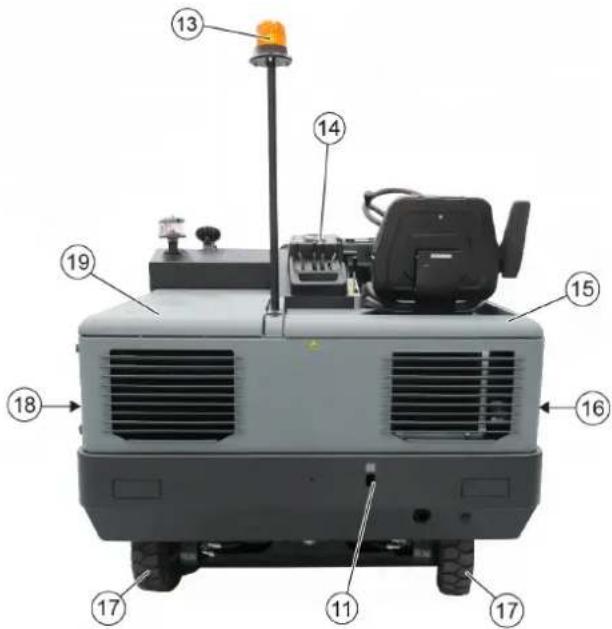

Puhkimismasina pilt Teeninduselemendid

Jooni

6 Tsentrifugaaljõudu rakendav separaator

1 Paagikork 2 Iste (istme kontaktlülitiga) 3 Rool 4 Seadme katte lukustus 5 Sinine tapp (lisavarustus) 7 Seadme kate 8 Külgmine hari, parem 9 Esiratas 10 Juurdepääs puhkimisvaltsile 11 Kinnituspunkt 12 Tuubisilt 13 Vilkur 14 Käsitsemiselemendid 15 Seadme kate paremal 16 Kate, parem 17 Veoratas 18 Kate, vasak 19 Kate vasakul (mootori kate)

Joonis

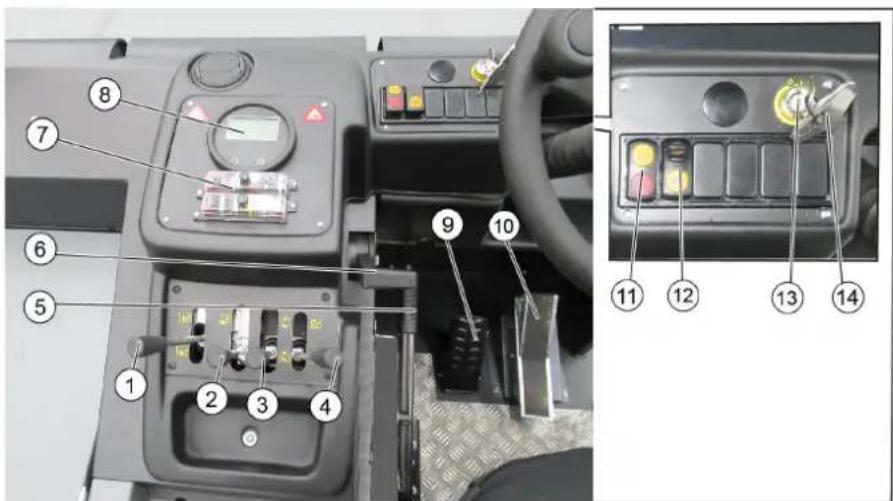

1 Pöördharja juhthoob sisse-/väljalülitamine 2 Prühimahuti juhthoob tõstmine/langetamine 3 Külgmise harja juhthoob tõstmine/langetamine 4 Mahuti klapi juhthoob avamine/sulgemine 5 Seisupidur 6 Mootori pöörete reguleerimine, gaasikang 7 Kaitsmed 8 Märgutuled ja ekraan 9 Piduripedaal 10 Sõidupedaal edasi/tagasi 11 Ventilaatori ja filtripuhastussüsteemi lüliti Keskmine positsioon: filtripuhastussüsteem ja ventilaator väljas Eesmine asend: puhur sisse Tagumine asend: filtri puhastus sees 12 Signaali lüliti 13 Süütelukk Positsioon 0: lülitage mootor välja Positsioon 1: süüde sisse Positsioon 2: käivitage mootor 14 Võtmega juurdepääs pöördharjale

Märgutuled ja ekraan

Joonis

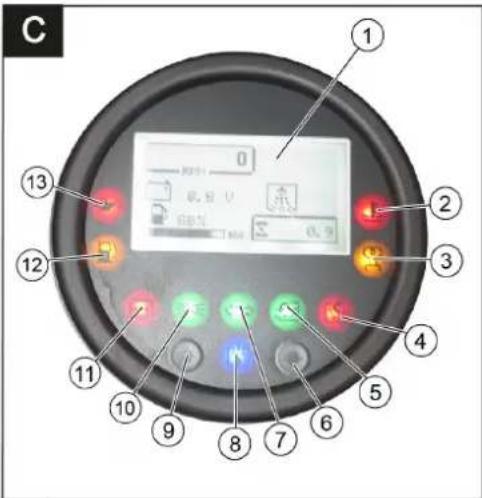

1 Ekraaninäit Mootori pöörete arv Filtri puhastus aktiivne Aku võimsus Töötundide loendur Paagi näit 2 Jahutusvee temperatuuri märgutuli 3 Eelsoojenduse märgutuli 4 Suletud puhkemahuti klapi kontrolltuli 5 Puhkemahuti klapi avamine 6 pole kasutusel 7 Suunatulede märgutuli pole kasutusel 8 Sisselülitatud imemisventilaatori teade 9 pole kasutusel 10 Töövalgustuse kontrolltuli pole kasutusel 11 Aku kontrolltuli 12 Kütusevaru märgutuli 13 Õlirõhu märgutuli

Enne seadme

kasutuselevõttu

Seisupiduri fikseerimine/vabastamine

Vabastage seisupidur, vajutades seejuures piduripedaalile. → Fikseerige seisupidur, vajutades seejuures piduripedaalile.

Puhkimismasina liigutamine välisjõu abil

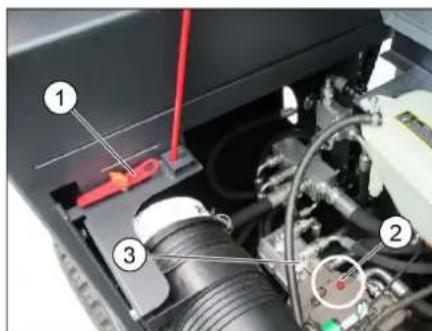

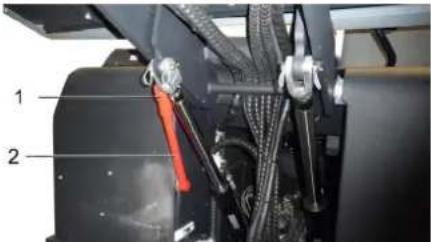

1 Spetsiaaltööriist 2 Vabakäigu kruvi 3 Hüdraulikapump → Avage mootorikate. Keerake hüdraulikapumba vabakäigu kruvi (punane) 180° (vastupäeva). Kasutage spetsiaalset tööriista.

MÄRKUS

Spetsiaalne tööriist (punane kruvikeeraja) asub masina raamil hoidikus, vabakäigu kõrval.

ETTEVAATUS

Ärge liigutage puhkimismasinat väga pikka maad jõudu kasutades ning mitte kiiremini kui 10 km/h.

→ Pärast masina paigalt nihutamist keerake hüdraulikapumba vabakäik jälle päripäeva lõpuni tagasi.

Puhkimismasina omajõuline liigutamine

→ Pärast masina paigalt nihutamist keerake hüdraulikapumba vabakäik jälle päripäeva lõpuni tagasi. Kasutage spetsiaalset tõrriista.

Kasutuselevõtt

Üldmärkused

→ Lugege enne kasutuselevõttu mootori tootja kasutusjuhendit ja järgige eriti ohutusnõudeid. → Pange puhkimismasin tasasele pinnale. Võtke süütevõti ära. Seisupidur fikseerida.

Kontroll- ja hooldustöö

Iga päev enne töö algust

Kütusepaagi täituvuse kontrollimine. Mootoriõli taset me kontrollime. → Kontrollige jahutusvee taset. → Rehvirõhu kontrollimine. → Kontrollige puhkimisvaltsi ja kulgmisharja kulumise ning sissekerinud lintide osas. Kontrollige, kas rataste ümber ei ole mähkunud linte. → Kontrollige tsentrifugaaljõul töötavat separaatorit ja õhufiltrit, vajadusel puhastage. → Kontrollige kõigi teeninduselementide funktsiooni. → Kontrollige seadet vigastuste osas. Tolmufiltri puhastamiseks vajutage filtripuhastusseadise klahvi.

Märkus: Kirjeldust vt peatükist "Hooldus ja jooksevremont".

Jäätumiskaitse

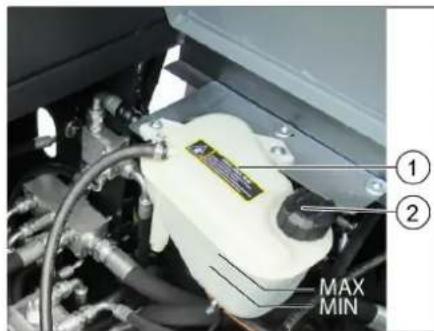

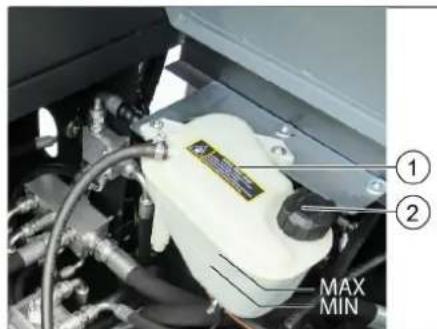

1 Jahutusvedeliku kompensatsioonipaak 2 Lukustatav kaas Külmumisohu korral kontrollige, kas jahutusvees on piisavalt antifriisi.

Tankimine

Oht

Plahvatusoht!

• Kasutada tohib ainult kasutusjuhendis nimetatud kütust.
• Ärge tankige suletud ruumides. Suitsetamine ja lahtine tuli on keelatud. Jälgige, et kütust ei sattuks tulistele pindadele. Seisake mootor. Keerake paagi lukk lahti. Tankige diislit.

Kui välistemperatuur on alla 6 °C, tohib kasutada ainult talvediislit, sest vastasel korral võivad diisli helbeliseks muutunud komponendid põhjustada probleeme käivitamisel.

Pühkige mahavoolanud kütus ära ja sulgege paagi lukk. → Sulgege paagi kaas.

Käitamine

Juhiistme reguleerimine

Tõmmake istme reguleerimise hoob välja. Nihutage istet, vabastage hoob ja laske asendisse fikseeruda. → Kontrollige istet edasi-tagasi liigutades, kas see on kindlalt paigas.

Käivitage masin

TÄHELEPANU

→ Kindlustage, et harjad on tõstetud. Kõik 4 käsitsushooba peavad seisma keskmises asendis. → Ärge vajutage käivitamise ajal sõidupedaali! Masin on varustatud istme kontaktanduriga. Juhiistmelt tõustes lülitub masin välja. → Peentolmufilter puhastatakse automaatselt süüte sisselülitamisel.

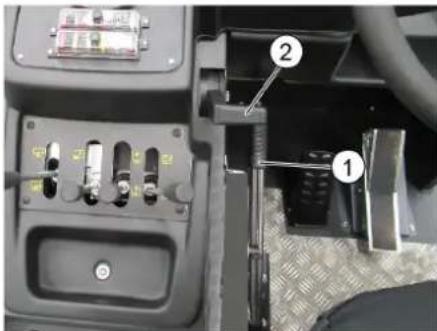

1 Seisupidur 2 Mootori pöörete reguleerimine Gaasikang Istuge juhiistmele. Vajutage seisupidurile. → Seadistage mootori pöördeid umbes 75% maksimaalsest pöördeid. Pange süütevõti süütelukku. Keerake süütevõti süüteasendisse (asend I). Diiselmootor: Eelsoojenduskontroll-lamp põleb. Kui eelsoojenduskontroll-lamp kustub, keerake süütevõti asendisse II (mootori käivitamine) ja hoidke, kuni mootor on käivitunud (max 10 sekundit). → Laske süütevõti lahti. Süütevõti liigub asendisse I. → Ümbritsevatel temperatuuridel alla 0 °C enne töö alustamist laske madala mootori pöördega mootoril soojeneda.

Märkus

Kui mootor ei käivitu, korrake käivitusprotsessi.

Masinaga sõitmine

OHT

Õnnetusoht!

Ülestõstetud puhkmemahutiga on keelatud sõita!

△ETTEVAATUST

Vigastusoht!

Enne sõitma hakkamist või sõiduki koormamist lasta mootoril piisavalt soojeneda. Vajutage gaasipedaalile alati ettevaatlikult ja aeglaselt. Ärge lülitage sõidusuunda järsult edasisuunalt tagurdamisele või vastupidi.

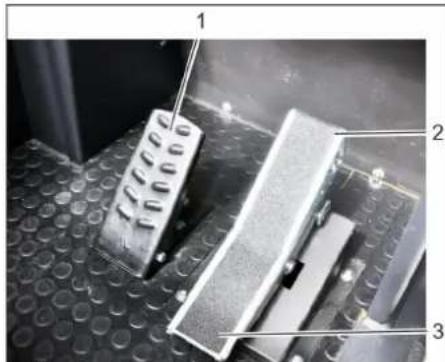

1 Piduripedaal 2 Gaasipedaal edasi 3 Gaasipedaal tagasi. Lükake mootori pöörete regulaator lõpuni ette (täispöörded). Vajutage piduripedaal alla. Vabastage seisupidur. Vajutage aeglaselt gaasipedaali. → Juhtige sõidusuunda roolirattaga.

Edasisuunas sõitmine

→ Suruge gaasipedaali aeglaselt, edasi.

Tagurpidi sõitmine

△OHT

Vigastusoht!

→ Tagasikäigul ei tohi põhjustada ohtu kolmandatele isikutele, vajadusel kasutage juhendaja abi. → Suruge gaasipedaali aeglaselt, tagasi.

Käitumine sõidul

Takistustest ülesöitmine

TÄHELEPANU

Esemetest või lahtistest takistustest ei tohi üle sõita ega neid eemale lükata. Ülesõitmine paigalolevatest kuni 70 mm takistustest: sõitke paigalolevatest takistustest üle ainult sobiva kaldega. Ülesõitmine paigalolevatest kuni 70 mm takistustest: sõitke aeglaselt ja ettevaatlikult üle.

Puhkimisrežiim

ETTEVAATUST

Ärge puhuge seadmesse pakkilinte, traate vms., see võib puhkimissüsteemi vigastada. Märkus: Optimaalse puhastustulemuse saavutamiseks tuleb liikumiskiirus sobitada valitsevate oludega.

Juhend: Peentolmufiltrit puhastatakse automaatselt iga 10 minuti järel.

Juhend: Peentolmu piirkonnas töötades tuleb filtrit sageli puhastada. Selleks puhastage peentolmufiltrit vahepeal käsitsi.

1 Lülitage pöördhari sisse ja langetage (ette) / lülitage välja ja tõstke (taha) 2 Puhkmemahuti langetamine (ette) / tõstmine (taha) 3 Külgharja langetamine (ettepoole) / tõstmine (tahapoole) 4 Mahuti klapi avamine (ette) / sulgemine (taha)

Lülitage ventilaator sisse. → Mahuti klapi juhtnupp (4) ette: Mahuti klapp avaneb. Juhend: Roheline märgutuli peab põlema. Pinna puhastamisel: Pöördharja juhtnupp (1) ette: Pöördhari lülitub sisse ja langeb. Servade puhastamisel: Külgmise harja juhtnupp (3) ette: külgmine hari langeb alla.

Niiskete või märgade pindade puhkimine

Lülitage ventilaator välja. → Mahuti klapi juhtnupp (4) ette: Mahuti klapp avaneb. Juhend: Roheline märgutuli peab põlema. Pinna puhastamisel: Pöördharja juhtnupp (1) ette: Pöördhari lülitub sisse ja langeb. → Servade puhastamisel: Külgmise harja juhtnupp (3) ette: külgmine hari langeb alla.

Puhkmemahuti tühjendamine

A OHT

Vigastusoht!

Tühjendamise ajal ei tohi prügimahuti pöördealas viibida inimesi ega loomi.

△OHT

Muljumisoht! Ärge kunagi suruge kätt tühjendusmehhanismi hoovastikku. On keelatud viibida ülestõstetud mahuti all.

△OHT

Ümberminekuoht! Paigutage seade tühjendamise ajaks tasasele pinnale.

TÄHELEPANU

Tõstke puhkimisrull ja külgmised harjad juht-hoobadega üles. Selleks juht-hoovad (1 ja 3) taha. Sulgege mahuti klapp. Selleks juht-hoob (4) taha. Juhis: Punane märgutuli peab põlema. Tõstke prügimahuti üles. Selleks prügimahuti juht-hoob (2) taha. Sõitke aeglaselt kogumismahuti lähedale. Seisupidur fikseerida. Avage mahuti klapp. Selleks suruge mahuti klapi juht-hoob (4) ette ja tühjendage prügimahuti.

Juhis: Roheline märgutuli peab põlema.

Sulgege mahuti klapp. Selleks tõmmake mahuti klapi juht-hoob lõppasendini taha (4). Juhis: Punane märgutuli peab põlema. Vabastage seisupidur.

Sõitke aeglaselt kogumismahuti juurest minema. Langetage prügimahuti lõppasendisse alla. Selleks prügimahuti juht-hoob (2) ette.

Seadme väljalülitamine

Tõstke puhkimisrull ja külgmised harjad juht-hoobadega üles. Selleks juht-hoovad (1 ja 3) taha. Sulgege mahuti klapp. Selleks juht-hoob (4) taha. Tõmmake mootori pöörete regulaator lõpuni taha. Vajutage piduripedaal alla. Seisupidur fikseerida. Keerake süütevõti asendisse "0" ja tõmmake võti ära.

Transport

△OHT

Vigastusoht! Transportimisel jälgige seadme kaalu.

Keerake suutevõti asendisse "0" ja tõmmake võti ära. → Seisupidur fikseerida. Fikseerige seade kinnituspunktidest (4x) rihmade, trosside või kettidega. → Kinnitage seadme rattad kiiludega. → Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu.

Ladustamine/seiskamine

△OHT

Vigastus- ja kahjustusoht!

→ Ladustamisel järgige seadme kaalu. → Seisake seade tasasel pinnal kuivas, külmakindlas ümbruses. Kaitske tolmu eest kattematerjaliga. Tõstke puhkimisvalts ja kulgimisharjad üles, et harjaseid mitte vigastada. Keerake suutevõti asendisse "0" ja tõmmake võti ära. → Seisupidur fikseerida → Kindlustage puhkimismasin veeremahakkamise vastu. Kui on oodata öökülma, laske jahutusvesi välja või kontrollige, kas selles on piisavalt antifriisi.

Kui seadet ei kasutata pikemat aega, palume silmas pidada järgmisi punkte:

Puhastage sõidukit seest ja väljast. Vahetage mootoriõli. → Ühendage aku miinuspool lahti, kui seadet ei kasutata kauem kui 4 nädalat. → Laadige akut umbes iga 2 kuu tagant. → Katke aku kinni ja kaitske lühise eest.

Korrashoid ja tehnohooldus

Üldmärkused

ETTEVAATUS

Vigastusoht!

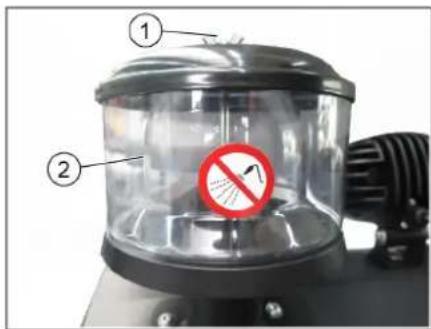

Ärge peske peentolmufiltrit.

Kõiki seadme kaasi tohib avada ainult vee eest kaitstud aladel.

→ Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asjaomaseid ohutuseeskirju. → Mobiilsed tööstuslikult kasutatavad masinad peavad läbima ohutusalase kontrollimise vastavalt VDE 0701-le. → Pange puhkimismasin tasasele pinnale. Keerake suutevõti asendisse "0" ja tõmmake võti ära. Seisupidur fikseerida.

Puhastamine

ETTEVAATUS

Vigastusoht! Masinat ei tohi puhastada voolikust tuleva või kõrgsurvejoaga (lühise või muude kahjustuste oht).

Seadme puhastamine seest

Oht

Seadme puhastamine väljast

Puhastage seadet niiske, pehmetoimelise puhastusvahendi lahuses niisutatud lapiga.

Märkus: Ärge kasutage agressiivseid puhastusvahendeid.

Hooldusvalp

Märkus: Tootundide loendur näitab hooldusvalpade aega.

Kliendi poolt teostatav hooldus

Märkus: Kõiki kliendi poolt teostatavaid teenindus- ja hooldustöid peavad tegema kvalifitseeritud spetsialistid. Vajaduse korral võib alati kaasata Karcheri edasimüüja.

Igapäevane hooldus:

Kütusepaagi täituvuse kontrollimine. Mootoriõli taseme kontrollimine. Kontrollige jahutusvee taset. Kontrollige rehvirõhku. Kontrollige puhkimisvaltsi ja kulgmisharja kulumise ning sissekerinud lintide osas. Kontrollige, kas rataste ümber ei ole mähkunud linte. Kontrollige tsentrifugaaljõul töötavat separaatorit ja õhufiltrit, vajadusel puhastage. Kontrollige kõigi teeninduselementide funktsiooni. Kontrollige seadet vigastuste osas. Tolmufiltri puhastamiseks vajutage filtripuhastusseadise klahvi.

Iganädalane hooldus:

Kontrollige kütusefiltrit. Puhastage vesiradiaatorit. Puhastage hüdraulikaõli radiaatorit. Kontrollige hüdrosüsteemi. Kontrollige hüdroõli taset. Kontrollige pidurivedeliku taset. Kontrollige tihendliidete kulumise osas, vajadusel vahetage välja. Kontrollige mahuti klappi ja määrige.

Hooldus vastavalt kulumisele:

Vahetage välja tihendliistud. Reguleerige külgmisi tihendeid või vahetage need välja. Vahetage välja puhkimisvalts. Vahetage välja külgmine hari.

Märkus: Kirjeldust vt peatükist "Hooldustööd".

Klienditeeninduse poolt teostatav hooldus

Hooldus 50 töötunni järel:

→ Laske esimene hooldus teha vastavalt ülevaatuste kontrollnimekirjale klienditeeninduses.

Hooldus 250/500/1000/1500/2000 töötunni järel:

→ Laske hooldus teha vastavalt ülevaatuste kontrollnimekirjale klienditeeninduses.

Märkus: Et garantiõigus säiliks, tuleb garantii ajal kõik teenindus- ja hooldustööd lasta läbi viia Karcheri volitatud klienditeenindusel vastavalt hooldusvihikule.

Hooldustööd

Ettevalmistus:

Pange puhkimismasin tasasele pinnale. Keerake suutelüli asendisse "0" ja tõmmake võti välja. → Seisupidur fikseerida

Vigastusoht! Kui prügimahuti on üles tõstetud, tuleb alati paigaldada kinnituslatt.

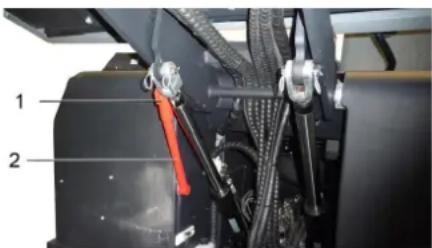

1 Kinnituslati hoidik

2 Kinnituslatt

→ Ülevalt tühjendamiseks lükake kinnituslatt üles ja torgake hoidikusse (fikseeritud).

Palun jälgige, et mootoriõli, kütteõli, diisel ega bensiin ei sattuks loodusesse. Palun kaitske pinnast ja kõrvaldage kasutatud õli keskkonnaeeskirju järgides.

Akude ohutusnõuded

Akusid käideldes järgige kindlasti järgmisi hoiatusi:

i	Järgige akul, kasutusjuhendis ja sõiduki kasutusjuhendis ole-vaid märkusi!
	Kandke kaitseprille!
	Jälgige, et lapsed ei puutukskokku akude hapega!
	Plahvatusoht!
	Tuli, södemed, lahtine tuli ja suitsetamine on keelatud!
	Happepöletuse oht!
	Esmaabi!
	Hoiatus!
	Utiliserimine!
Pb	Ärge visake akut prügikontei-nerisse!

△Oht

Plahvatusoht! Ärge asetage akule, s.t. klemmidele ja elementide ühendajale, tööriistu ega muid sarnaseid esemeid.

△Oht

Vigastusoht! Haavad ei tohi kunagi kokku puutuda pliiga. Pärast aku juures töötamist peske alati käsi.

△OHT

• Suitsetamine ja lahtine tuli on keelatud.
• Ruumid, kus laetakse akusid, peavad olema hästi ventileeritud, sest laadimisel tekib väga plahvatusohtlik gaas.

△Oht

Happepõletuse oht!

• Silma või nahale pritsinud hape tuleb ära loputada suure hulga puhta veega.
• Seejärel pöörduge viivitamatult arsti poole.
• Saastunud rõivaid peske veega.

Aku paigaldamine ja ühendamine

Asetage aku akuhoidikusse. Keerake hoidikud aku põhja külge kinni. Ühendage klemm (punane kaabel) plusspoolega (+). Ühendage klemm miinuspoolega (-).

Märkus: Kontrollige, kas akupoolused ja klemmid on klemmikaitserasvaga küllaldaselt kaitstud.

Akuvedeliku taseme kontrollimine ja korrigeerimine

ETTEVAATUS

Happega täidetud akude puhul kontrollige regulaarselt vedeliku taset.

Täislaetud aku happe erikaal on 20 °C juures 1,28 kg/l. Tühja aku happe erikaal on 1,00 kuni 1,28 kg/l. Kõigis elementides peab happe erikaal olema võrdne. Keerake kõik akuelementide korgid välja. Igast elemendist tuleb happekontrollijaga proov võtta. Pange happeproov uuesti samasse elementi tagasi. Kui vedelikutase on liiga madal, lisage elementidesse destilleeritud vett kuni tähiseni. Laadige akut. Keerake akuelementide korgid peale tagasi.

Aku laadimine

Oht

Vigastusoht! Järgige akut käideldes ohutusnõudeid. Järgige laadimisseadme tootja kasutusjuhendit.

Oht

Laadige akut ainult sobiva laaduriga.

Keerake kõik akuelementide korgid välja. Ühendage laadimisseadme plusskaabel aku plussklemmiga. Ühendage laadimisseadme miinuskaabel aku miinusklemmiga. Ühendage võrgupistik pistikupessa ja lülitage laadimisseade sisse. Laadige akut minimaalse võimaliku laadimisvooluga.

Märkus: Kui aku on täis laetud, tuleb laadur esmalt võrgust ja siis aku küljest lahutada.

Aku mahamonteerimine

Ühendage klemm miinuspoolelt (-) lahti. Ühendage klemm plusspoolelt (+) lahti. Vabastage hoidikud aku põhja küljest. Võtke aku akuhoidikust välja. Utiliseerige kasutatud aku vastavalt kehtivatele eeskirjadele.

Mootori õlitaseme kontrollimine ja õli lisamine

Oht

Põletusoht!

Laske mootoril jahtuda. Kontrollige mootori õlitaset mitte varem kui 5 minutit pärast mootori seiskamist.

• Õlitase peab olema "MIN"- ja "MAX"-märgi vahel. Kui õlitase on "MIN"-märgist allpool, tuleb mootoriõli juurde valada.
• Ärge valage õli üle "MAX"-märgi. Keerake lahti õli täiteava kork. Lisage mootoriõli.

Õlisort: vt "Tehnilised andmed"

Sulgege õli täiteava. Oodake vähemalt 5 minutit. Kontrollige mootoriõli taset.

Mootoriõli ja mootoriõli filtri vahetamine HOIATUS

Põletusoht!

Mootoriõli ja mootori õlifiltri vahetamiseks laske sõidukil senikaua jahtuda, kuni see ei ole enam puudutamisel kuum.

Märkus

Soe mootor muudab mootoriõli väljalaskmise lihtsamaks.

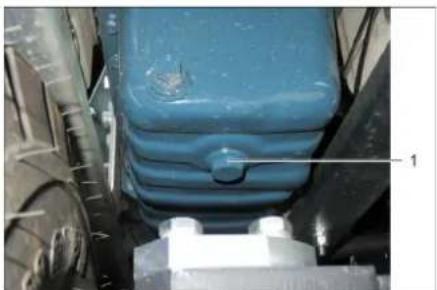

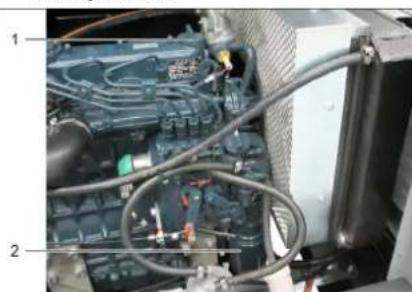

1 Oli valjalaskekruvi

Pange valmis kogumisnõu vähemalt 10 l õli jaoks. Seisake mootor. Kruvige õli täiteava kaas maha. Keerake õli väljalaskekork välja. Õli välja lasta.

1 Oli täitekork

2 Mootoriõlifilter

Keerake õlifilter maha. Puhastage kinnituskoht ja tihenduspind. Niisutage uue õlifiltri tihendit enne paigaldamist õliga. Paigaldage uus õlifilter ja keerake käsitsi kinni. Kruvige õli väljalaskekruvi uue tihendiga sisse.

Pingutusmoment: ... Nm

→ Lisage mootoriõli. Õlisordi ja täitekoguse kohta vt ptk „Tehnilised andmed”. Keerake õli täiteava kaas kinni. → Laske mootoril umbes 30 sekundit töötada. Oodake vähemalt 5 minutit. Kontrollige mootoriõli taset. → Kontrollige lekete suhtes. → Viige vana õli ainult selleks ettenähtud kogumispunktidesse.

2 Õhufiltri korpus 3 Kinnituskassett 4 Filtrikassett 5 Väljapuhkeava allapoole → Avage lukustus. Võtke õhufiltri korpus ära. Võtke filtrikassett välja. Puhastage õhufiltri korpuse sisemust. Võtke ohutuskassett ainult siis välja, kui see asendatakse. Puhastage filtripadrun: Kloppige kõval pinnal tolm välja, puhuge max 30 psi (2 bar) suruõhuga seestpoolt väljapoole. Tihenduspind ja filtrielement peavad paigaldamiseks olema puhtad ja kahjustamata. Paigaldage puhastatud filtrielement. NB: Tugevalt määrdunud või kahjustatud filtrielement tuleb välja vahetada. Kui filtripadrun asendatakse, siis tuleb ka ohutuskassett asendada.

Tähtis: Filtripadruni ja ohutuskasseti väljavahetamisel ei tohi mingil juhul sattuda tolmu imemisavasse.

Märkus: Paigalduspositsioon väljapuhumisava suunatud alla (vt joonist).

1 Tiibmutter

2 Tsentrifugaaljõul töötav separaator. Kruvige maha tsentrifugaaljõul töötava separaatori tiibmutter. Puhastage separaatorit.

Kontrollige hüdraulika õlitaset ja lisage hüdraulikaõli

MÄRKUS

Prahimahuti ei tohi olla üles tõstetud. → Avage mootorikate.

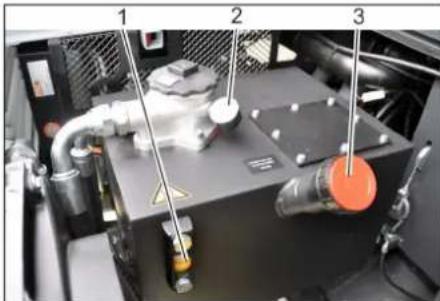

1 Hüdraulikaõli kontrollaken 2 Manomeeter 3 Kaas, õli täiteava → Kontrollige aknast hüdroõli taset. Õli tase peab olema "MIN"- ja "MAX"-märgi vahel. - Kui õlitase on "MIN"-märgist allpool, tuleb hüdroõli juurde valada. Kruvige maha õli täiteava kaas. Puhastage täiteala. → Lisage hüdroõli. Õlisort: vt "Tehnilised andmed". Kruvige peale õli täiteava kaas. Märkus

Kui manomeeter näitab suurenenud hüdroõli rõhku, tuleb lasta hüdroõli filter Karcheri klienditeeninduses välja vahetada.

Hüdrosüsteemi kontrollimine

MÄRKUS

Hüdrosüsteemi hooldust teostab ainult Karcheri klienditeenindus.

Seisupidur fikseerida. Käivitage mootor. → Kontrollige kõigi hüdraulikavoolikute ja liitmike tihedust.

Kontrollige ja hooldage veeradiaatorit ⚠ Oht

Keevast veest lähtuv põletusoht! Laske radiaatoril vähemalt 20 minutit jahtuda.

1 Jahutusvedeliku kompensatsioonipaak

2 Lukustatav kaas

→ Kontrollige jahutusvee taset kompensatsioonipaagis (veetase MIN- ja MAX-märgi vahel). Puhastage radiaatori ribisid. → Kontrollige radiaatori voolikute ja liitmike tihedust.

Puhkimisvaltsi kontrollimine

Käivitage mootor. Tõstke prügimahuti lõpuni üles. Seisake mootor. Seisupidur fikseerida. Paigaldage üleval toimuva tühjenduse jaoks kinnituslatt. Eemaldage puhkimisvaltsilt paelad või nöörid. Võtke kinnituslatt välja. Käivitage mootor. → Langetage prügimahuti lõpuni alla. Seisake mootor.

Puhkimisvaltsi väljavahetamine

Langetatud prügimahuti korral.

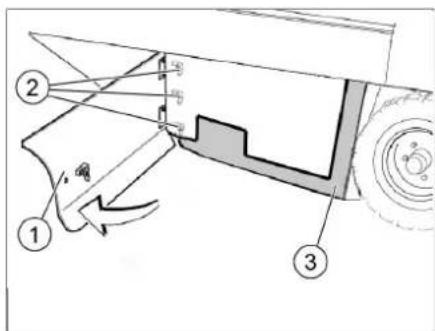

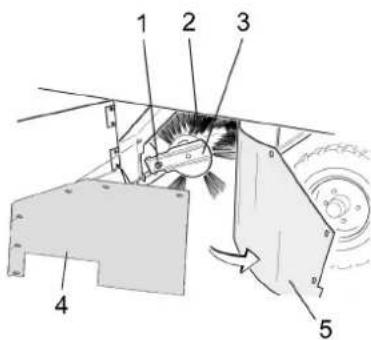

1 Külgpaneel, paremal 2 Tiibmutter 3 Külgmine tihend → Avage võtmega parempoolne külgpaneel. Kruvige tiibmutrid kinnitusplaadil külgmiselt tihendilt maha ja võtke kinnitusplaat maha.

Puhkimisvaltsi paigaldusasend sõidusuunas (pealtvaade)

Märkus: Uut puhkimisvaltsi paigaldades jälgige harjaste asendit.

Puhkimisvaltsi puhkimistaseme kontrollimine ja reguleerimine

→ Rehvirõhu kontrollimine. Lülitage valija puhur. Sõitke puhkimismasin tasasele ja siledale pinnale, mis on märgatavalt tolmune või kriidine. → Langetage puhkimisrulli juht-hoovaga alla ja laske töötada (u. 10 s). Tõstke puhkimisvalts üles. Sõitke masin tagurpidi minema. → Kontrollige puhkimistaset.

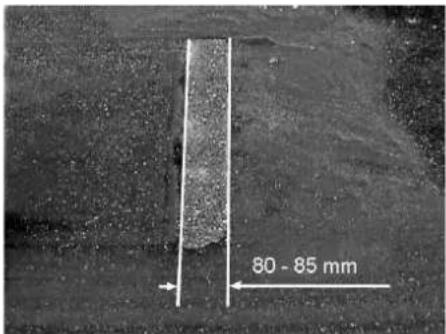

Puhkimisjälje vorm peab olema ühtlane ristkülik laiusega 80-85 mm.

Reguleerige puhkimistaset

1 Vedru 2 Seademutter 3 Kontramutter 4 Keermestatud varb Reguleerimine puhkimislaiusest seadekruvist. → Kontrollige puhkimistaset.

Külgmise harja puhkimistaseme kontrollimine ja reguleerimine

→ Rehvirõhu kontrollimine. Pöördharja ja külgharja juht-hoovaga tõstmine: Sõitke puhkimismasin tasasele ja siledale pinnale, mis on märgatavalt tolmune või kriidine. Külgmise harja juht-hoob (3) ette: külgmine hari langeb alla. Laske külgharjal ca 10 sekundit töötada. Tõstke külgmine hari üles. → Sõitke masin tagurpidi minema. → Kontrollige puhkimistaset.

Puhkimistaseme laius peaks olema 40-50 mm.

Korrigeerige puhkimisasendit kahest seadekruvist. → Kontrollige puhkimistaset.

Külgmiste tihendite reguleerimine

→ Rehvirõhu kontrollimine. Tõstke prügimahuti üles ja fikseerige kinnituslatiga.

△OHT

Vigastusoht! Kui prügimahuti on üles tõstetud, tuleb alati paigaldada kinnituslatt. → Üleval toimuva tühjendamise jaoks lükake kinnituslatt üles ja torgake hoidikusse (fikseeritud).

1 Kinnituslati hoidik 2 Kinnituslatt → Avage külgmine kate nagu kirjeldatud peatükis „Puhkimisvaltsi vahetamine". Vabastage külgmiselt kinnitusplaadilt 6 tiibmutrit. Vabastage eesmiselt kinnitusplaadilt 3 mutrit (SW 13). → Suruge külgmine tihend nii palju alla (piklik auk), kuni see on põrmast 1 - 3 mm kaugusel. Keerake kinnitusplaat kinni. Korrake protseduuri seadme teisel küljel.

Rehvirõhu kontrollimine

→ Pange puhkimismasin tasasele pinnale. → Ühendage rehvi ventiilile õhurõhu kontrollseade. → Kontrollige õhurõhku ja korrigeerige vajadusel. → Lubatud rehvirõhku vt tehnilistest andmetest.

Peentolmufiltri kontrollimine/

vahetamine

HOIATUS

Vigastusoht!

Filtrimooduliga töötades kandke tolmukaitsemaski. Järgige peene tolmu käsitsemise ohutuseeskirju.

Puhastage peentolmufiltrit filtri puhastusnupuga. Tühjendage puhkemahuti.

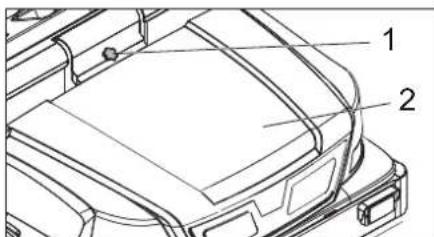

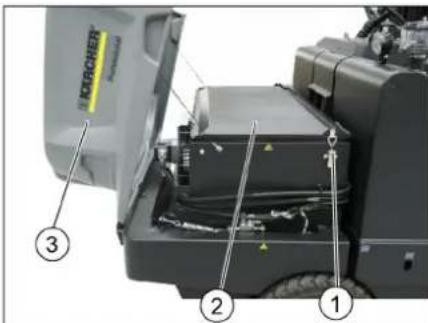

1 Seadme katte lukk 2 Seadme kate → Avage lukk. Selleks keerake tähtkuvi välja. Keerake seadme kate ette.

1 Lukk, filtrike (2x) 2 Filtrikate 3 Seadme kate → Avage filtrikate.

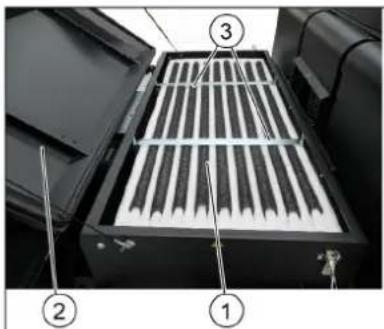

1 Peentolmu filter 2 Filtrikate 3 Ristõed → Avage filtrikate. → Kontrollige peentolmufiltrit, puhastage seda või vajadusel vahetage. Märkus

Peentolmufiltri väljavahetamist tohib teostada ainult Karcheri klienditeenindus. Pange filtrikate peale ja lukustage see.

Kiilrihma kontrollimine ja reguleerimine

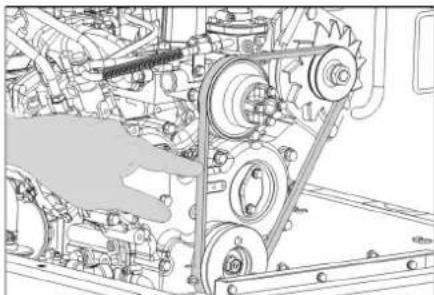

Kilrihm peab u. 7-9 mm järele andma, kui sellele avaldatakse survet 10 kg.

Laske volitatud klienditeenindusel reguleerida kilrihma pingsust.

Kaitsete vahetamine

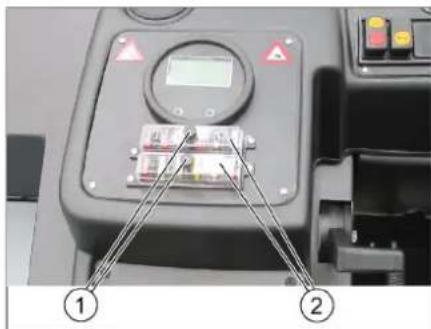

1 Mutter

2 Kaitsmekasti kaas

Keerake rihvelmutter lahti → Avage kaitsmekasti kaas. Kontrollige kaitsmeid. Vahetage rikkis kaitsmed välja. Märkus: Kasutage ainult sama võimsusega kaitsmeid. Kontrollige kaitsmeid.

FU 01 $üüde 10 A
FU 02 Höögeelsoojendus 5 A
FU 03 Multifunktsionaalne näidik 5 A
FU 04 Vibraatori Süsteem 20 A
FU 05 Tagurdamise hoiatus ja klapi indikaator	10 A
FU 06 Kabiini valgustus Klaasipuhasti (variant)	10 A
FU 07 Valgustus Suunatuli (variant)	10 A
FU 08 Valgustus Sinine tapp (lisavarustus)	10 A
FU 09 Tagumised positsoonitü- led (lisavarustus)	7,5 A
FU 10 Lähituled (lisavarustus) 10 A
FU 11 Eesmise positsoonitüled (lisavarustus)	7,5 A
FU 12 Hūdrauliline jahutus 25 A
FU 13 Peakaitse 60 A
FU 15 Süüteküünal 70 A
FU 20 Ventilaator (lisavarustus)	20 A
FU 21 Kabiini ventilator (lisava-rustus)	25 A
FU 22 Kompressor (lisavarustus) 7,5 A

Vahetage rikkis kaitsmed välja.

Märkus: Kasutage ainult sama võimsusega kaitsmeid.

ELi vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina omakontseptsioonil ja konstruktsioonil EL direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõuetele. Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse.

Kohaldatud ühtlustatud standardid:

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Kohaldatud riiklikud standardid

Järgitud vastavushindamise protseduur:

2000/14/EÜ: Lisa V

Helivõimsuse tase dB(A)

Mõõdetud: 100

Garanteeritud: 103

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

H.Jenner

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher SE & Co. KG

Rike Körvaldamine
Seadet ei saa käivitada	Istuge juhiistmele, aktiveeritakse istme kontaktlūli
	Akut laadida või aku vahetada
	Tankige kutust, öhutage kütusesüsteemi
	Vahetage kütusefilter
	Kütse eelfiltri vahetamine
	Kontrollige kütusevoolikute süsteemi, liideseid ja ühendusi ning parandage vajadusel
	Teatage Kärcheri klienditeenindusele
Moortor tõötab ebaühtlaselt	Puhastage öhufiltritet või vahetage välja filtripadrun
	Kontrollige kütusevoolikute süsteemi, liideseid ja ühendusi ning parandage vajadusel
	Teatage Kärcheri klienditeenindusele
Moortor ülekuumenenud Lisage jahutusvedeliku
		Peske radiaator läbi
		Pingutage kilrihma
		Teatage Kärcheri klienditeenindusele
Moortor tõötab, aga masin söidabainult aeglaselt või ildse mitte	Vabastage seisupidur
	Kontrollige, kas seadmesse ei ole mähkunud linte või nõörjuppe.
	Teatage Kärcheri klienditeenindusele
Vilistav heli hüdraulikas Lisage huidraulikavedeliku
		Teatage Kärcheri klienditeenindusele
Harjad põörlevad ainult aeglaseltvõi ildse mitte	Lükake gaasikang lõpuni ette (suur põörte arv).
	Kontrollige, kas seadmesse ei ole mähkunud linte või nõörjuppe.
	Teatage Kärcheri klienditeenindusele
Harjas ∀he imemisjõudu või puubud see ildse	Filtri puhistamine
	Teatage Kärcheri klienditeenindusele
Seadmest tuleb tolu Mu Külgmiste tihendite reguleerimine
		Lülitage ventilator sisse
		Puhastage tolmufilrit
		Vahetage välja filtri tihendid
		Teatage Kärcheri klienditeenindusele
Pühkimismoodul lātab prahti maha	Tühjendage pühkmemahuti
	Pange prahimahuti täiesti kinni
	Puhastage tolmufilrit
	Pühkimisvaltsi väljavahetamine
	Reguleerige pühkimistaset
	Vahetage võla rahimahuti tihendusribad
	Körvaldage pühkimisvaltsi blokeering
	Teatage Kärcheri klienditeenindusele
Prahimahuti ei tõuse üles või ei lange alla	Eemaldage kaitsme tugi harja hoidikult
	Teatage Kärcheri klienditeenindusele
Prahimahuti põörlebliga aeglaseltvõi ildse mitte	Teatage Kärcheri klienditeenindusele
Häired hüdrauliliseltlikuvate osa-de tõös	Teatage Kärcheri klienditeenindusele

Tehnilised andmed

		KM 170/600 R D Classic
Masina andmed
Söidukirus, edasi km/h 14
Söidukirus, tagasi km/h 14
Tõusuvõime (maks.) - 18%
Kaetav pind ilma külgmiste harjadeta m	2/h 18800
Kaetav pind 1 külgmise harjaga m	2/h 23800
Kaetav pind 2 külgmise harjaga m	2/h 28000
Tõolaius ilma külgmise harjata mm 1344
Tõolaius 1 külgmise harjaga mm 1700
Tõolaius 2 külgmise harjaga mm 2000
Kaitsme liik kaitstud veepiiskade eest -- IPX 3
Kasutusaeg tãis bensiinipaagiga h 4,5
Mootor
Tüüp -- Kubota		V1505 (E4B)
Mudel	-- 4-silindriline	neljatakiline diiselmoctor
CO2Heide vastavalt EL-i määruse 2016/1628 mõötmisprotseduurile (V tase)	g/kWh	1018,0
Jahutuse liik	-- Vesijahutus
Põörlemissund	-- vastupäeva
Silindri maht	cm3	1498
Võimsus maks.	kW/PS	18,5/24,82300 1/min
Aku	V, Ah	12, 72
Käitusained
Mootoriõll kogus	I	6
Mootoriõll tüüp	>25 °C	SAE30, SAE10W-30, SAE15W-40
	0 - 25 °C	SAE20, SAE10W-30
	< 0 °C	SAE10, SAE10W-30
Hüdraulikaõll	-- Renol HV 46
Hüdraulikaõll kogus	I	37
Jahutusaine (SAE J814C)	-- Stilmoil Antifrost
Käsitsi määritavatele määrimiskohtadele		Universaalmääre
Pühkmemahuti
Maks. tühjenduskõrgus	mm 1540
Prahimahuti maht I 600
Pühkimisvalts
Pühkimisvaltsi lübimõõt	mm 400
Pühkimisvaltsi laius	mm 1344
Põörete arv	1/min	340
Pühkimistase	mm 80
Külmine hari
Külmise harja lübimõõt	mm 650
Põörete arv (sujuv)	1/min	0 - 63
Rehvid
Suurus ees	-- 6.00-8
Öhurõhk ees	bar	8
Suurus taga	-- 5.00-8
Öhurõhk taga	bar	8
Pidur
Esrattad	-- mehhaanilne
Tagaratas	-- hüdrostaatiline
Filtri- ja imisüsteem
Mudel	-- Madalvoltfilter
Põörete arv	1/min	2900
Peentolmu filtri pind	m2	9,1
Imisüsteemi nominaal-alaruhk	mbar	18,5
Imisüsteemi nominaal-mahtvool	m3/h 1650
Vibraatori süsteem	-- Elektrimootor
Ümbritseva keskkonna tingimused
Temperatuur °C -5 kuni +40
Öhuniiskus, mittenisutav % 0 - 90
Tuvastatud värtused vastavalt standardile EN 60335-2-72
Mūraemissionon
Helirōhu tase LpA	dB(A) 82
Ebakindlus KpA	dB(A) 3
Mūratase LwA + ebakindlus KwA	dB(A) 103
Seadme vibratsionid
Käte/käsivarte vibratsionivärtus m/s	2	0,7
Ebakindlus K m/s	2	0,2
Iste m/s	2	0,5
Ebakindlus K m/s	2	0,1
Möötmed ja kaalud
pikkus x laius x körgus mm 2742 x 1904 x 2213
Pöörderaadius parental mm 2525
Pöörderaadius vasakul mm 2490
Tühimass (ilma lisakomplektideta) kg 1695
Lubatud kogumass	kg 2701
Lubatud teljekoormus ees	kg 1703
Lubatud teljekoormus taga	kg 998
Kütusepaagi maht, diisel	I	26
Tehniliste muudatuste öigused reserveeritud!

Satures

Drosibas noradijumi .LV 1

الله��فَرّة الحسِي عَلْدُ وَهُمُ لَعَدِهِ وَالسلامِ وَالسلامِ وَالسلامِ وَالسلامِ وَالسلامِ وَالسلامِ وَالسلامِ وَالسلامِ وَالسلامِ وَالسلامِ
