0,1 Izmēri un svars Garums x platums x augstums mm 2742 x 1904 x 2213 Pagriešanās rādiuss pa labi mm 2525 Pagriešanās rādiuss pa kreisi mm 2490 Pašmasa (bez papildpiederumiem) kg 1695 Pieļaujamais kopējais svars kg 2701 Pieļaujamā ass noslodze priekšā kg 1703 Pieļaujamā ass noslodze aizmugurē kg 998 Dīzeļdegvielas tvertnes tilpums l 26 Rezervētas tiesības veikt tehniskas izmaiņas! KM 170/600 R D Classic 351LV- 1 Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati- džiai perskaityti originalią instrukciją, ja va- dovautis ir saugoti, kad ja galima būtų nau- dotis vėliau arba perduoti naujam savinin- kui. PAVOJUS Žymi gresiantį tiesioginį pavojų, galintį su- kelti sunkius sužalojimus arba mirtį. 몇 ĮSPĖJIMAS Žymi galimą pavojų, galintį sukelti sunkius sužalojimus arba mirtį. ATSARGIAI Žymi galimą pavojų, galintį sukelti lengvus sužalojimus arba materialinius nuostolius. Išpakuodami įrenginį pastebėję transporta- vimo metu padarytų pažeidimų, praneškite pardavėjui. – Ant įrenginio pritvirtintuose įspėjamuo- siuose ženkluose ir nurodymų lentelėse pateikiama svarbi informacija, reikalin- ga, norint saugiai naudoti prietaisą. – Be naudojimo instrukcijoje pateikiamų nurodymų taip pat reikia laikytis bendrų- jų įstatymus leidžiančiųjų institucijų nu- rodymų dėl nelaimingų atsitikimų pre- vencijos ir saugos. Pavojus Susižalojimo pavojus, pažeidimų pavojus! Perkraudami įrenginį, atsižvelkite į jo svorį! Nenaudokite šakinio krautuvo. Įrenginiui perkrauti naudokite tinkamą rampą arba kraną! Naudodami pakylą, įsitikinkite, ar grindų laisvumas siekia 70 mm. Jei įrenginys tiekiamas ant padėklo, iš pridėtų lentų pasigaminkite rampą nu- važiavimui. Tam skirtą instrukciją rasite 2 psl. (vidi- nė viršelio pusė). Svarbi pastaba: kiekvieną lentą tvirtai suveržkite dviem varžtais. Pavojus Susižalojimo pavojus, pažeidimų pavojus! Pavojus Sužalojimų pavojus! Mašina gali apvirsti ją naudojant ant didelio posvyrio paviršių. – Važiuokite tik ne į statesnę nei 18% įkalnę. Mašina gali apvirsti staigiuose posūkiuose. – Posūkiuose važiuokite lėtai. Mašina gali apvirsti, kai važiuojama ant ne- stabilaus pagrindo. – Todėl naudokite mašiną tik ant tvirto pa- grindo. Mašina gali apvirsti jai per daug pasvirus į šoną. – Mašina gali būti pasvirus į šoną dau- giausiai 10 % posvyrio kampu. – Siekiant išlaikyti oro ir šliaužimo atkar- pas prietaiso negalima naudoti aukš- tesniame nei 2 000 m aukštyje virš jūros lygio. – (Taikoma tik Suomijai) Jei prietaisas tu- rėtų PVC-žarną, jo negalima naudoti žemoje aplinkos temperatūroje (žemiau 0°C). Kilus klausimams dėl prietaiso, kreipkitės į „Kärcher“. – Būtina laikytis teisės aktų, taisyklių ir įstatymų, reglamentuojančių transporto priemonių eismą. – Operatorius prietaisą turi naudoti pagal nurodymus. Jis turi paisyti aplinkos są- lygų, o dirbdamas su prietaisu – netolie- se esančių žmonių, ypač vaikų. Turinys Saugos reikalavimai . . . . . . . . LT 1 Naudojimo instrukcijoje nau- dojami simboliai . . . . . . . LT 1 Simboliai ant prietaiso . . LT 1 Bendrieji nurodymai . . . . LT 1 Aplinkos apsauga . . . . . . . . . . LT 2 Garantija . . . . . . . . . . . . . . . . . LT 2 Veikimas . . . . . . . . . . . . . . . . . LT 2 Naudojimas pagal paskirtį . . . . LT 2 Tinkami paviršiai . . . . . . LT 2 Valdymo ir funkciniai elementai LT 3 Šluojamosios mašinos pa- veikslas . . . . . . . . . . . . . LT 3 Valdymo elementai . . . . LT 3 Prieš pradedant naudoti . . . . . LT 4 Stovėjimo stabdžio fiksavi- mas / atleidimas. . . . . . . LT 4 Šluojamosios mašinos be pavaros mechanizmo stūmi- mas . . . . . . . . . . . . . . . . LT 4 Prietaiso su pavaros mecha- nizmu pastūmimas. . . . . LT 4 Naudojimo pradžia. . . . . . . . . . LT 4 Bendrieji nurodymai . . . . LT 4 Patikros ir techninės priežiū- ros darbai. . . . . . . . . . . . LT 4 Naudojimas . . . . . . . . . . . . . . . LT 4 Vairuotojo sėdynės regulia- vimas . . . . . . . . . . . . . . . LT 4 Mašinos įjungimas . . . . . LT 4 Važiavimo režimas. . . . . LT 5 Valymas . . . . . . . . . . . . . LT 5 Dulkių maišelio ištuštinimas LT 5 Prietaiso išjungimas. . . . LT 6 Transportavimas . . . . . . . . . . . LT 6 Laikymas / eksploatavimo nu- traukimas. . . . . . . . . . . . . . . . . LT 6 Priežiūra ir aptarnavimas. . . . . LT 6 Bendrieji nurodymai . . . . LT 6 Valymas . . . . . . . . . . . . . LT 6 Priežiūros intervalai . . . . LT 6 Aptarnavimo darbai . . . . LT 7 ES atitikties deklaracija . . . . . . LT 11 Pagalba gedimų atveju . . . . . . LT 12 Techniniai duomenys. . . . . . . . LT 13 Saugos reikalavimai Pavojus pažeisti klausą. Naudokite klausos organų apsaugos priemones. Naudojimo instrukcijoje naudojami simboliai Simboliai ant prietaiso Pavojus nusideginti prisi- lietus prie įkaitusių pavir- šių! Prieš pradėdami dirbti su prietaisu palaukite, kol išmetamųjų dujų sistema pakankamai atvės. Prietaisą naudoti tik mū- vint apsaugines pirštines. Įstrigus tarp judančių transporto priemonės da- lių, kyla traiškymo pavojus Judančios dalys gali su- žeisti. Nelieskite. Gaisro pavojus. Nesiurbki- te degančių arba smilks- tančių daiktų. Grandinės laikiklis / krano taškas Tvirtinimo taškas Slėgis ratuose (maks.) Automobilių keltuvo pasta- tymo vieta Maksimalus pagrindo nuo- lydis važiuojant pakelta nešvarumų kamera. Važiuokite tik ne į statesnę nei 18% įkalnę. Pažeidimo pavojus! Neplaukite smulkių dulkių filtro. Bendrieji nurodymai Pastabos dėl iškrovimo Tuščio įrenginio masė (be prie- dų) 1695 kg *

• Sumontavus priedus, masė padidėja. Važiavimo režimas 352 LT- 2 – Prietaisą gali naudoti tik įgalioti asme- nys, išmokyti naudotis ir pademonstra- vę savo sugebėjimus dirbti su prietaisu. – Prietaisą naudoti draudžiama vaikams arba jaunuoliams. – Draudžiama mašina vežti asmenis. – Važiuoti užsėdamaisiais prietaisais ga- lima tik atsisėdus ant sėdynės. Kad mašina negalėtų pasinaudoti pašaliniai asmenys, ištraukite uždegimo raktą. Esant įjungtam varikliui, prietaiso nepa- likite be priežiūros. Naudotojas gali pa- likti mašiną tik tada, kai variklis yra iš- jungtas ir užtikrinama, kad mašina ne- galės pasinaudoti pašaliniai asmenys, t.y. tada, kai įjungtas stovėjimo stabdys ir ištrauktas uždegimo raktas. Pavojus Sužalojimų pavojus! – Neuždenkite išmetamųjų dujų išėjimo angos. – Nelieskite ir nebūkite prie išmetamųjų dujų angos (kyla pavojus nusideginti). – Nesilieskite prie variklio (kyla pavojus nusideginti). – Išmetamosios dujos yra nuodingos ir kenkia sveikatai, todėl jų negalima įkvėpti. – Išjungus variklis visiškai sustoja praėjus maždaug 3–4 sekundėms. Tuo metu būkite toliau nuo pavaros mechanizmo. – Kilus avarijai avariniu plaktuku išdauž- kite stiklus. PASTABA Avarinį plaktuką rasite apatinėje dalyje, po mašinisto sėdyne. – Leidžiama naudoti tik gamintojo patvir- tintus priedus ir atsargines dalis. Origi- nalių priedų ir atsarginių dalių naudoji- mas užtikrina saugų, be gedimų prietai- so funkcionavimą. – Informacijos apie atsargines dalis galite rasti interneto svetainės www.kaer- cher.com dalyje „Service“. Nurodymai apie sudedamąsias medžia- gas (REACH) Aktualią informaciją apie sudedamąsias dalis rasite adresu: www.kaercher.com/REACH Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galio- jimo la ikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinka- mos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų ap- tarnavimo tarnybą pateikdami pirkimą pa- tvirtinantį kasos kvitą. Šluojamoji mašina veikia šlavimo į semtuvą principu. – Besisukantis šepetys nukreipia nešva- rumus tiesiai į nešvarumų kamerą. – Šoninė šluota išvalo šluojamo pavir- šiaus kampus ir pakraščius ir nustumia nešvarumus į šepečio judėjimo kelią. – Smulkios dulkės įsiurbiamos siurbimo orpūte per dulkių filtrą. Šią šluojamąją mašiną naudokite tik pagal šioje instrukcijoje pateiktus nurodymus. Prieš pradėdami darbą įsitikinkite, kad prietaisas ir jo darbinės dalys yra geros būklės ir saugūs naudoti. Jei jų būklė nėra nepriekaištinga, prietaiso negali- ma naudoti. – Šis valomasis įrenginys skirtas nešva- rumams atvirose vietose valyti. – Prietaisą draudžiama naudoti uždarose patalpose. – Užsėdamaisiais prietaisais be reikia- mos įrangos (gamykloje užsakoma ga- limybė) draudžiama važiuoti keliuose. – Įrenginys gali būti naudojamas keliuose tik po įgaliotos patikros įstaigos indivi- dualaus priėmimo. – Visus prietaiso gaubtus leidžiama ati- daryti tik nuo vandens apsaugotose vie- tose. – Įrenginys nepritaikytas siurbti sveikatai pavojingas dulkes. – Jokiu būdu neatlikite jokių įrenginio pa- keitimų. – Niekada nevalykite (nesiurbkite) spro- gių skysčių, degių dujų, neskiestų rūgš- čių ir tirpiklių! Tai taikoma benzinui, dažų skiedikliui arba mazutui, kurie su- mišę su siurbimo oru gali sudaryti spro- gius garus ir mišinius, taip pat acetonui, neskiestoms rūgštims, tirpikliams, nes jie gali pažeisti įrenginio medžiagas. – Nevalykite (nesiurbkite) degančių arba smilkstančių daiktų. – Įrenginys skirtas tik naudojimo instruk- cijoje nurodytoms dangoms. – Mašiną galima naudoti tik įmonės arba jos įgaliotų asmenų nurodytoje teritori- joje. – Draudžiama būti pavojingoje zonoje. Draudžiama naudoti prietaisą sprogioje aplinkoje. – Pagrindinės nuorodos: Saugokite prie- taisą nuo lengvai užsidegančių medžia- gų (sprogių arba degių). PAVOJUS Sužalojimų rizika! Prieš važiuodami pati- krinkite pagrindo tvirtumą. – Asfaltas – Pramoninių statinių grindiniai – Monolitinės grindys – Betonas – Tašytų akmenų grindinys ATSARGIAI Pažeidimo pavojus! Nešluokite juostų, vir- vių ir vielų, kadangi jos gali apsivynioti apie besisukantį šepetį. Mašinos su degimo varikliais Įrenginiai su mašinisto kabina Priedai ir atsarginės dalys Aplinkos apsauga Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa- kuočių kartu su buitinėmis atlie- komis, bet atiduokite jas per- dirbti. Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų per- dirbimui tinkamų medžiagų, to- dėl jie turėtų būti atiduoti perdir- bimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą. Garantija Veikimas Naudojimas pagal paskirtį Tinkami paviršiai 353LT- 3 Paveikslas 1 Bako dangtelis 2 Sėdynė (su kontaktiniu sėdynės jungi- kliu) 3Vairas 4 Prietaiso gaubto fiksatorius 5 „Blue Spot“ (pasirenkama) 6 Išcentrinis atskyriklis 7 Prietaiso gaubtas 8 Šoninė šluota, dešinėje 9 Priekinis ratas 10 Besisukančio šepečio prieiga 11 Tvirtinimo taškas 12 Techninių parametrų lentelė 13 Švyturėlis 14 Valdymo elementai 15 Įrenginio gaubtas dešinėje 16 Uždanga, dešinėje 17 Varantysis ratas 18 Uždanga, kairėje 19 Gaubtas kairėje (variklio gaubtas) Paveikslas 1 Šlavimo veleno valdymo svirtis įj. / išj. 2 Nešvarumų kameros valdymo svirtis pakelti / nuleisti 3 Šoninės šluotos valdymo svirtis pakelti / nuleisti 4 Kameros sklendės valdymo svirtis atidaryti / uždaryti 5 Stovėjimo stabdys 6 Variklio apsukų reguliatorius Akceleratoriaus svirtis 7 Saugikliai 8 Kontrolinės lemputės ir ekranas 9 Stabdžio pedalas 10 Važiavimo pirmyn / atgal pedalas 11 Ventiliatoriaus ir filtro valymo mecha- nizmo jungiklis Padėtis viduryje: Filtro valymo mecha- nizmas ir ventiliatorius išjungti Priekinė padėtis: įjungta orpūtė. Galinė padėtis: Filtro valymas įjungtas 12 Signalo jungiklis 13 Uždegimo spynelė Padėtis „0“: išjungti variklį Padėtis „1“: degimas įjungtas Padėtis „2“: paleisti variklį 14 Prieigos prie cilindrinio šepečio raktas Paveikslas 1 Ekrano rodmuo Variklio apsukų skaičius Filtro valymas aktyvus Baterijų talpa Eksploatavimo valandų skaitiklis Degalų indikatorius 2 Aušinamojo skysčio įspėjamoji lemputė 3 Pakaitinimo kontrolinė lemputė 4 Signalinė lemputė „Nešvarumų talpy- klos sklendė uždaryta“ 5 Signalinė lemputė „Nešvarumų talpy- klos sklendė atidaryta“ 6 nenaudojama 7 Posūkio žibintų kontrolinė lemputė nenaudojama 8 Siurbiamasis ventiliatorius įjungtas 9 nenaudojama 10 Signalinės lemputės darbinis apšvieti- mas nenaudojama 11 Baterijų kontrolinė lemputė 12 Likusio degalų kiekio įspėjamoji lempu-

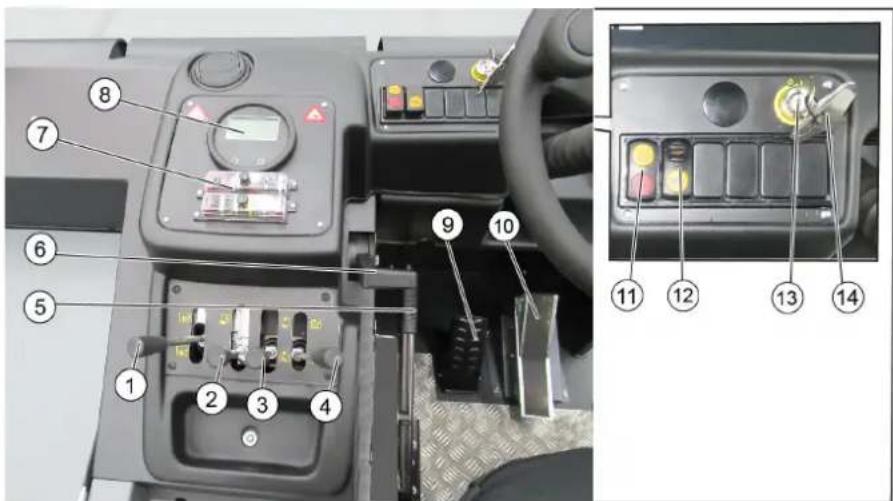

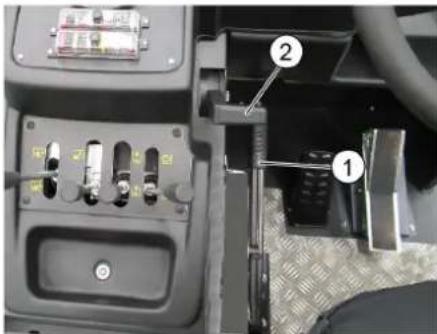

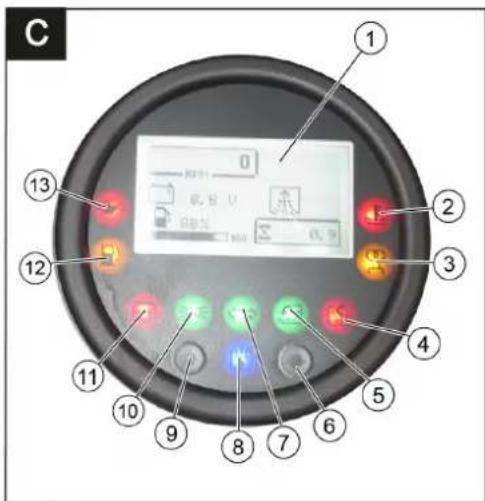

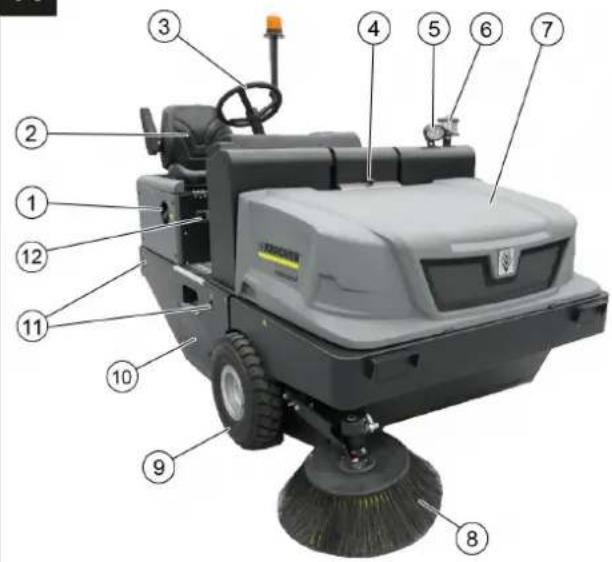

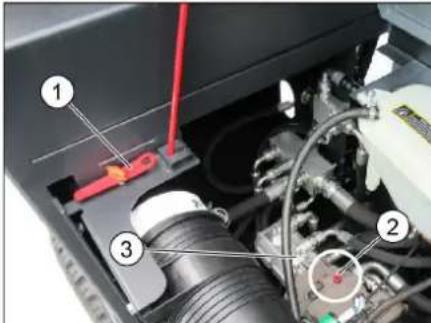

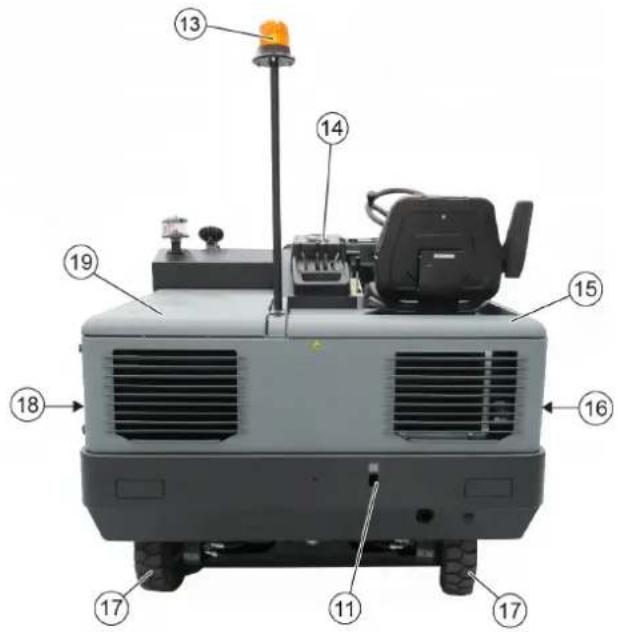

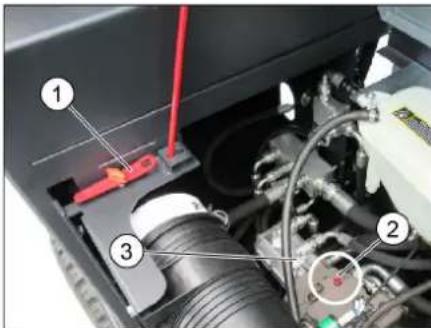

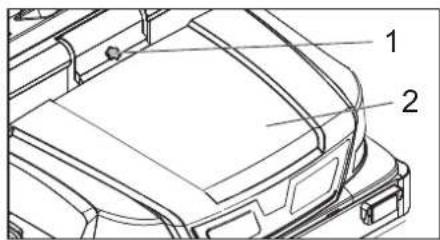

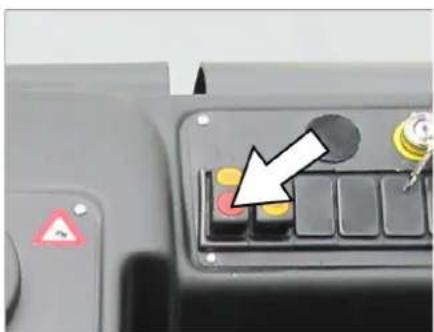

13 Alyvos slėgio įspėjamoji lemputė Valdymo ir funkciniai elementai Šluojamosios mašinos paveikslas Valdymo elementai Kontrolinės lemputės ir ekranas 354 LT- 4 Paspauskite stabdžių pedalą ir taip at- leiskite stovėjimo stabdį. Paspauskite stabdžių pedalą ir taip už- fiksuokite stovėjimo stabdį. 1 Specialus įrankis 2 Laisvosios eigos varžtas 3 Hidraulinis siurblys Atidarykite valiklio uždangą. Hidraulinio siurblio laisvosios eigos varžtą (raudoną) pasukite 180° (prieš laikrodžio rodyklę). Naudokite specialų įrankį. PASTABA Specialus įrankį (raudonas veržlėraktis) ra- site rėmo laikiklyje prie laisvosios eigos svirties. ATSARGIAI Šluojamosios mašinos nestumkite nenau- dodami pavaros mechanizmo ilgus atstu- mus ir didesniu nei 10 km/h greičiu. Perstūmę įrenginį, hidraulinio siurblio laisvosios eigos varžtą atsukite iki galo atgal laikrodžio rodyklės kryptimi. Perstūmę įrenginį, hidraulinio siurblio laisvosios eigos varžtą atsukite iki galo atgal laikrodžio rodyklės kryptimi. Naudokite specialų įrankį. Prieš naudojimo pradžią, perskaitykite variklio gamintojo naudojimo instrukciją ir ypač laikykitės saugos reikalavimų. Pastatykite prietaisą ant lygaus paviršiaus. Ištraukite uždegimo raktą. Stovėjimo stabdžio fiksavimas. Degalų bako lygio patikra. Patikrinti variklio alyvos lygį. Patikrinkite aušinamojo skysčio lygį. Patikrinti padangų oro slėgį. Patikrinkite ar nenusidėvėję valomasis velenas bei šoninė šluota ir nesusiviję juostos. Patikrinkite, ar ant ratų nėra apsivijusių juostų. Patikrinkite ir, jei reikia, išvalykite išcen- trinį atskyriklį ir oro filtrą. Patikrinkite, ar veikia visi valdymo ele- mentai. Patikrinkite, nepažeistas prietaisas. Filtro valymo mygtuku išvalykite dulkių filtrą. Pastaba: aprašymą žr. skyriuje „Patikra ir techninė priežiūra“. 1 Aušinamojo skysčio išlyginamoji talpykla 2 Dangtelis Kylant šalčio pavojui, patikrinkite, ar au- šinamajame skystyje yra pakankamai antifrizo. Pavojus Sprogimo pavojus! – Naudokite tik naudojimo instrukcijoje nurodytus degalus. – Nepilkite degalų uždaroje patalpoje. – Drau džiama rūkyti ir naudoti atviros ugnies šaltinius. – Atkreipkite dėmesį, kad degalų negali patekti ant įkaitusių paviršių. Išjunkite variklį. Atsukite degalų įpylimo dangtelį. Pripildykite dyzelinių degalų baką. Jei lauko temperatūra nesiekia 6 °C, galima naudoti tik žieminį dyzelinį kurą, nes nusėdus dyzelinio kuro sudedamo- sioms dalims, gali kilti problemų prade- dant eksploatuoti. Nuvalykite ištekėjusius degalus ir užda- rykite bako dangtelį. Uždarykite bako dangtelį. Patraukite sėdynės reguliavimo svirtį į išorę. Perstumkite sėdynę ir atleiskite svirtį, sėdynė užsifiksuoja. Pajudinkite sėdynę pirmyn bei atgal ir taip patikrinkite, ar ji užsifiksavo. DĖMESIO Užtikrinkite, kad šepečiai būtų pakelti. Visos 4 valdymo svirtys yra vidurinėje padėtyje. Paleisdami nespauskite stabdžių pedalo! Prietaise sumontuotas kontaktinis sė- dynės jungiklis. Nulipus nuo vairuotojo sėdynės, prietaisas išjungiamas. Įjungus uždegimą smulkiųjų du lkių fil- tras automatiškai išvalomas. 1 Stovėjimo stabdys 2 Variklio apsukų reguliatorius Akceleratoriaus svirtis Atsisėskite ant vairuotojo sėdynės. Įjunkite stovėjimo stabdį. Nustatykite variklio sūkių skaičių ties 75 % maksimalaus sūkių skaičiaus. Uždegimo raktą įkiškite į uždegimo spy- ną. Uždegimo raktą pasukite į uždegimo padėtį (I padėtis). Dyzelinis variklis: žiba pakaitinimo kon- trolinė lemputė. Užgesus pakaitinimo kontrolinei lempu- tei, pasukite uždegimo raktą ties II pa- dėtimi (variklio paleidimas) ir ten laikyki- te, kol variklis pasileis (daugiausia 10 sekundžių). Atleiskite uždegimo raktą. Uždegimo raktelis pasisuka į I padėtį. Kai aplinkos temperatūra žemesnė negu 0°C: Prieš pradedant darbą, vari- klį reikia pašildyti paleidus nedideliu sū- kių skaičiumi. Pastaba Jei variklis nepasileidžia, paleidimo proce- są pakartokite. Prieš pradedant naudoti Stovėjimo stabdžio fiksavimas / atleidimas Šluojamosios mašinos be pavaros mechanizmo stūmimas Prietaiso su pavaros mechanizmu pastūmimas Naudojimo pradžia Bendrieji nurodymai Patikros ir techninės priežiūros darbai Kas dieną prieš darbo pradžią Apsauga nuo šalčio Degalų pylimas Naudojimas Vairuotojo sėdynės reguliavimas Mašinos įjungimas 355LT- 5 PAVOJUS Nelaimingo atsitikimo pavojus! Draudžiama važiuoti su pakelta nešva- rumų kamera! 몇 ATSARGIAI Pažeidimo pavojus! Prieš važiuojant arba didinant transpor- to priemonės apkrovą, leiskite varikliui pakankamai įkaisti. Važiavimo spauskite tik atsargiai ir iš lė- to. Jei važiuojate atgal, nepradėkite staigiai važiuoti pirmyn ir atvirkščiai. 1 Stabdžio pedalas 2 Važiavimo pedalas „pirmyn“ 3 Važiavimo pedalas „atgal“ Iki galo pirmyn pastumkite variklių (dar- binių) apsukų svirtį. Paspauskite ir palaikykite paspaudę ak- seleratoriaus pedalą. Atleiskite stovėjimo stabdį. Iš lėto spauskite važiavimo pedalą. Važiavimo kryptį valdykite vairu. Iš lėto spauskite važiavimo pedalą „pirmyn“. PAVOJUS Sužalojimų pavojus! Važiuojant atbulomis, neturi būti kelia- mas pavojus kitiems žmonėms. Jei rei- kia, instruktuokite reikiamus asmenis. Iš lėto spauskite važiavimo pedalą „atgal“. Važiavimo pedalu galite tolydžiai regu- liuoti važiavimo greitį. Pedalas neturi trūkčioti, kad nesugestų hidraulinė sistema. Jei važiuojant pasvirusiais paviršiais sumažėja galia, šiek tiek atleiskite va- žiavimo pedalą. Atleiskite važiavimo pedalą ir mašina savaime pradės stabdyti ir sustos. Norėdami didesnio stabdymo poveikio arba avarinio stabdymo atveju, pa- spauskite stabdžio pedalą. DĖMESIO Draudžiama pervažiuoti ar stumti kokius nors daiktus ar palaidas kliūtis. Stovinčių kliūčių apvažiavimas daugiau nei 70 mm atstumu: Pritvirtintas kliūtis galima pervažiuoti tik naudojant tinkamą pakylą. Stovinčių kliūčių apvažiavimas iki 70 mm atstumu: Važiuokite į priekį lėtai ir atsargiai. ATSARGIAI Nevalykite pakuočių, vielų ir panašių daik- tų, nes tai gali pažeisti prietaiso mechaninę įrangą. Pastaba: norėdami pasiekti optimalų valy- mo rezultatą, pasirinkite tinkamą judėjimo greitį. Nuoroda: Smulkiųjų dulkių filtras automa- tiškai valomas kas 10 minučių. Nuoroda: Jeigu ilgesnį laiką dirbama tvy- rant smulkiosioms dulkėms, filtrą būtina va- lyti dažniau. Šiuo tikslu protarpiais smulkių- jų dulkių filtrą išvalykite rankiniu būdu Smulkiųjų dulkių filtrą valykite naudoda- mi filtro valymo mygtuką. 1 Įjunkite ir nuleiskite šlavimo veleną (į priekį) / išjunkite ir pakelkite (gale) 2 Nešvarumų talpyklos nuleidimas (į prie- kį) / kėlimas (gale) 3 Šoninio šepečio nuleidimas (į priekį) / pakėlimas (gale) 4 Atidarykite talpyklos sklendę (į priekį) / uždarykite (iš galo) Įjunkite orpūtę. Kameros sklendės (4) valdymo svirtis pirmyn: kameros sklendė atveriama. Nuoroda: Žalios spalvos indikatoriaus lemputė turi įsižiebti. Valant plotus: Šlavimo veleno valdymo svirtį (1) nulen- kite į priekį: Šlavimo velenas įjungiamas ir nuleidžiamas. Valant kraštus: Šoninės šluotos (3) valdymo svirtis pir- myn: šoninė šluota nuleidžiama. Išjunkite orpūtę. Kameros sklendės (4) valdymo svirtis pirmyn: kameros sklendė atveriama. Nuoroda: Žalios spalvos indikatoriaus lemputė turi įsižiebti. Valant plotus: Šlavimo veleno valdymo svirtį (1) nulen- kite į priekį: Šlavimo velenas įjungiamas ir nuleidžiamas. Valant kraštus: Šoninės šluotos (3) valdymo svirtis pir- myn: šoninė šluota nuleidžiama. PAVOJUS Sužalojimų pavojus! Ištuštinant nešvarumų kamerą, jos ju- dėjimo zonoje negali būti žmonių ir gy- vūnų. PAVOJUS Sutraiškymo pavojus! Jokiu būdu nelieskite mechaninės iš- tuštinimo sistemos traukių. Nestovėkite

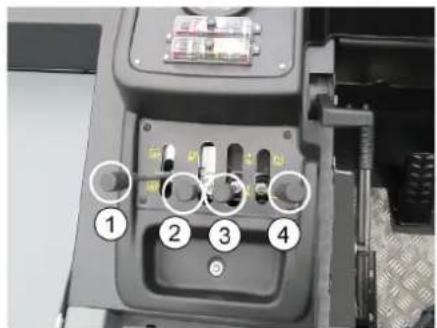

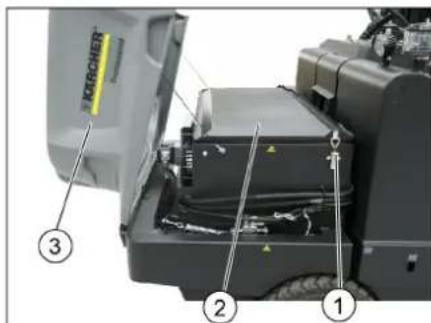

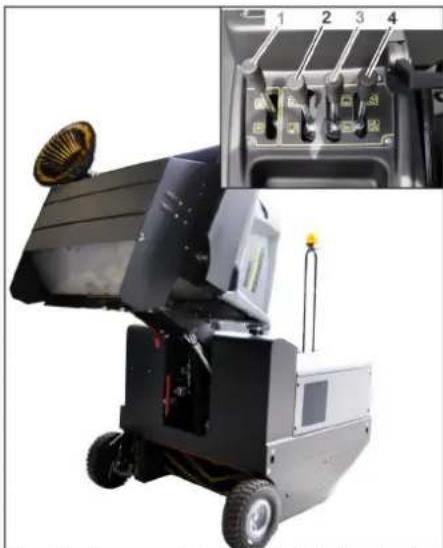

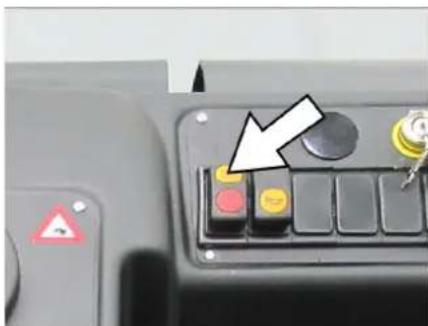

pakelta nešvarumų kamera. PAVOJUS Apvirtimo pavojus! Tuštindami nešvarumų kamerą, prietai- są pastatykite ant lygaus paviršiaus. DĖMESIO Sužalojimų ir pažeidimų pavojus! Ištuštinant kamerą, iš po besisukančio šepečio gali išlėkti akmenėliai. Valdymo svirtimis pakelkite besisukantį šepetį ir šoninę šluotą, tam patraukite valdymo svirtis (1 ir 3) atgal. Užverkite kameros sklendę, tam pa- traukite valdymo svirtį (4) atgal. Nuoroda: Raudonos spalvos indikato- riaus lemputė turi įsižiebti. Pakelkite nešvarumų kamerą, tam pa- traukite nešvarumų kameros valdymo svirtį (2) atgal. Lėtai privažiuokite prie surinktuvo. Važiavimo režimas Važiavimas į priekį Važiavimas atgal Vairavimas Stabdžiai ir sustabdymas Kliūčių apvažiavimas Valymas Smulkiųjų dulkių filtro valymas rankiniu būdu Valdymo svirtis Sausų grindų šlavimas Drėgnų arba šlapių grindų šlavimas Dulkių maišelio ištuštinimas 356 LT- 6 Stovėjimo stabdžio fiksavimas. Atverkite kameros sklendę, tam pa- spauskite nešvarumų kameros valdy- mo svirtį (4) pastumkite pirmyn ir ištuš- tinkite nešvarumų kamerą. Nuoroda: Žalios spalvos indikatoriaus lemputė turi įsižiebti. Užverkite kameros sklendę, tam pa- traukite kameros sklendės valdymo svirtį (4) atgal ir palaukite kol atsivers iki galo. Nuoroda: Raudonos spalvos indikato- riaus lemputė turi įsižiebti. Atleiskite stovėjimo stabdį. Iš lėto nuvažiuokite nuo surinktuvo. Iki galo nuleiskite nešvarumų kamerą, tam pastumkite nešvarumų kameros valdymo svirtį (2) pirmyn. Valdymo svirtimis pakelkite besisukantį šepetį ir šoninę šluotą, tam patraukite valdymo svirtis (1 ir 3) atgal. Užverkite kameros sklendę, tam pa- traukite valdymo svirtį (4) atgal. Iki galo atgal patraukite variklio apsukų svirtį. Paspauskite ir palaikykite paspaudę ak- seleratoriaus pedalą. Stovėjimo stabdžio fiksavimas. Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. PAVOJUS Sužalojimų ir pažeidimų pavojus! Transpor- tuojant prietaisą, reikia atsižvelgti į jo svorį. Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. Stovėjimo stabdžio fiksavimas. Prietaisą prie tvirtinimo taškų (4x) tvir- tinkite įtempiamaisiais diržais, lynais ar grandinėmis. Prietaisą prie ratų tvirtinkite pleištais. Transportuojant įrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų. PAVOJUS Sužalojimų ir pažeidimų pavojus! Pastatydami mašiną laikyti, atsižvelkite į jos masę. Prietaisą laikykite ant lygaus pavir- šiaus, sausoje, neapšerkšnijusioje aplinkoje. Uždėti dangą kaip apsaugą

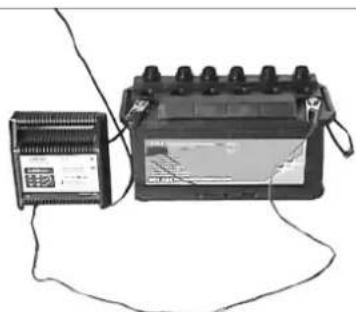

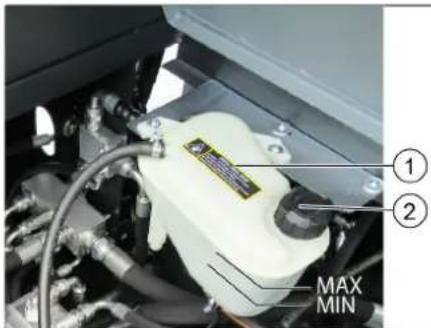

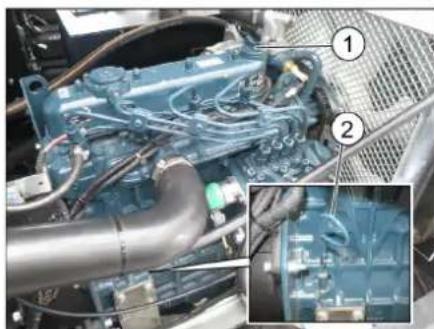

o dulkių. Pakelkite besisukantį šepetį ir šoninę šluotą, kad nebūtų pažeisti šeriai. Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. Stovėjimo stabdžio fiksavimas. Apsaugokite jį, kad nenuriedėtų. Jei gali būti šalčio, išleiskite aušinamąjį skystį arba patikrinkite, ar yra pakanka- mai antifrizo. Jei prietaiso ilgą laiką nenaudojote, at- kreipkite dėmesį į šiuos nurodymus: Išvalykite transporto priemonę iš vidaus ir išorės. Pakeiskite variklio alyvą. Jei nenaudojate įrenginio ilgiau nei 4 savaites, atjunkite baterijos neigiamo poliaus gnybtą. Įkraukite bateriją maždaug kas 2 mėne- sius. Uždenkite bateriją ir apsaugokite nuo trumpojo jungimo. ATSARGIAI Pažeidimo pavojus! Neplaukite smulkių dulkių filtro. Visus prietaiso gaubtus leidžiama atidaryti tik nuo vandens apsaugotose vietose. Remonto darbus gali atlikti tik įgaliota klientų aptarnavimo tarnyba arba šios srities kvalifikuotas, su atitinkamais saugos nurodymais susipažinęs perso- nalas. Mobilių pramoniniam naudojimui skirtų prietaisų sauga turi būti tikrinama pagal VDE (Vokietijos elektrotechnikos asoci- acija) 0701. Pastatykite prietaisą ant lygaus pavir- šiaus. Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. Stovėjimo stabdžio fiksavimas. ATSARGIAI Pažeidimo pavojus! Prietaisui plauti nenau- dokite vandens žarnos arba aukšto spaudi- mo vandens srovės (gali įvykti trumpas su- jungimas arba kitoks prietaiso pažeidimas). Pavojus Sužalojimų pavojus! Naudokite respiratorių ir apsauginius akinius. Prietaisą nuvalykite šluoste. Nupūskite prietaisą suslėgtu oru. Prietaisą nuvalykite drėgna, švelniame šarminiame tirpale suvilgyta šluoste. Pastaba: nenaudokite agresyvių valymo priemonių. Pastaba: eksploatavimo valandų skaitiklis rodo techninės priežiūros laiką. Pastaba: visus techninės priežiūros dar- bus turi atlikti kliento įgalioti kvalifikuoti spe- cialistai. Prašome bet kada kreiptis į firmos „Kärcher“ atstovus. Kasdienė priežiūra: Degalų bako lygio patikra. Patikrinti variklio alyvos lygį. Patikrinkite aušinamojo skysčio lygį. Patikrinti padangų oro slėgį. Patikrinkite ar nenusidėvėję valomasis velenas bei šoninė šluota ir nesusiviję juostos. Patikrinkite, ar ant ratų nėra apsivijusių juostų. Patikrinkite ir, jei reikia, išvalykite išcen- trinį atskyriklį ir oro filtrą. Patikrinkite, ar veikia visi valdymo ele- mentai. Patikrinkite, nepažeistas prietaisas. Filtro valymo mygtuku išvalykite dulkių filtrą. Priežiūra kas savaitę: Patikrinkite degalų filtrą. Išvalykite vandens aušintuvą. Išvalykite hidraulinį aušintuvą. Patikrinkite hidraulinę sistemą. Patikrinkite hidraulinės alyvos lygį. Patikrinkite stabdžių skysčio lygį. Patikrinkite, ar nesusidėvėję sandarini- mo juostos, jei reikia, jas pakeiskite. Patikrinkite ir patepkite kameros sklendę. Nusidėvėjimo tikrinimas: Pakeiskite sandarinimo juostas. Sureguliuokite arba pakeiskite šoninius tarpiklius. Pakeiskite valomąjį veleną. Pakeiskite šoninę šluotą. Pastaba: aprašymą žr. skyriuje „Techninės priežiūros darbai“. Techninės priežiūros darbai po 50 eks- ploatavimo valandų: Pirmąją techninę priežiūrą pagal pati- kros žurnalą paveskite atlikti klientų ap- tarnavimo tarnybai. Techninė priežiūra po 250/500/1000/ 1500/2000 eksploatavimo valandų: Techninę priežiūrą pagal patikros žur- nalą paveskite atlikti klientų aptarnavi- mo tarnybai. Pastaba: garantija suteikiama tik tais atve- jais, kai garantijos teikimo laikotarpiu visus techninės priežiūros darbus pagal techni- nės priežiūros žurnalą atlieka įgaliota „Kär- cher“ klientų aptarnavimo tarnyba. Prietaiso išjungimas Transportavimas Laikymas / eksploatavimo nutraukimas Priežiūra ir aptarnavimas Bendrieji nurodymai Valymas Prietaiso vidaus valymas Prietaiso išorės valymas Priežiūros intervalai Naudotojo atliekami techninės priežiūros darbai Klientų aptarnavimo tarnybos atliekami techninės priežiūros darbai 357LT- 7 Pasiruošimas: Pastatykite prietaisą ant lygaus paviršiaus. Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. Stovėjimo stabdžio fiksavimas. PAVOJUS Susižalojimo pavojus! Kai pakelta nešvaru- mų kamera, visada naudokite apsauginį strypą. 1 Apsauginio strypo laikiklis 2 Apsauginis strypas Aukštam ištuštinimui apsauginį strypą paverskite aukštyn ir įkiškite į laikiklį (apsaugota būsena). Naudodami baterijas būtinai laikykitės šių nurodymų: Pavojus Sprogimo pavojus! Nedėkite ant baterijos, t.y. ant sekcijų jungčių polių, įrankių ar pa- našių daiktų. Pavojus Sužalojimų pavojus! Švinas jokiu būdu ne- gali patekti ant žaizdų. Po kontakto su ba- terijomis būtinai nusiplaukite rankas. PAVOJUS Gaisro ir sprogimo pavojus! – Draudžiama rūkyti ir naudoti atviros ugnies šaltinius. – Užtikrinkite pakankamą patalpų, kurio- se įkraunamos baterijos vėdinimą, nes įkraunant baterijas išsiskiria ypač spro- gios dujos. Pavojus Išėsdinimo pavojus! – Į akis ar ant odos užtiškusią rūgštį g au- siai nuplaukite švariu vandeniu. – Po to nedelsdami kreipkitės į gydytoją. – Užterštus drabužius išplaukite vandeniu. Įstatykite bateriją į baterijos laikiklį. Tvirtai užveržkite baterijos dugno laiki- klius. Prijunkite poliaus gnybtą (raudonas ka- belis) prie teigiamo poliaus (+). Prijunkite poliaus gnybtą prie neigiamo poliaus (-). Pastaba: baterijos polius ir gnybtus patep- kite polių apsaugos priemone. ATSARGIAI Jei naudojamos rūgštinės baterijos, reikia reguliariai tikrinti jų skysčio lygį. – Visiškai įkrautos baterijos rūgšties spe- cifinis svoris siekia 1,28 kg/l, kai tempe- ratūra lygi 20 °C. – Iš dalies išsikrovusios baterijos rūgšties specifinis svoris siekia nuo 1,00 iki 1,28 kg/l. – Rūgšties specifinis svoris visuose bate- rijos elementuose turi būti vienodas. Atsukite visų elementų gaubtelius. Rūgštingumo matuokliu paimkite iš kie- kvieno elemento po mėginį. Rūgšties mėginius sugrąžinkite į tuos pačius elementus. Jei skysčio lygis yra per žemas, į ele- mentus įpilkite iki žymos destiliuoto vandens. Įkraukite bateriją. Užsukite elementų gaubtelius. Pavojus Sužalojimų pavojus! Naudodami bateriją atkreipkite dėmesį į saugos reikalavimus. Vadovaukitės įkroviklio gamintojo naudoji- mo instrukcija. Pavojus Baterijai įkrauti naudokite tik tinkamą įkrovi- klį. Atsu kite visų elementų gaubtelius. Prijunkite įkroviklio teigiamą polių prie baterijos teigiamo poliaus. Prijunkite įkroviklio neigiamą polių prie baterijos neigiamo poliaus. Įkiškite tinklo jungiklį ir įjunkite įkroviklį. Įkraukite bateriją mažiausia įkrovimo srove. Pastaba: Įkrovę akumuliatoriaus bateriją, atjunkite įkroviklį iš pradžių iš tinklo, o po to nuo baterijos. Prijunkite poliaus gnybtą prie neigiamo poliaus (-). Prijunkite poliaus gnybtą prie teigiamo poliaus (+). Atleiskite baterijos dugno laikiklius. Išimkite akumuliatoriaus bateriją iš laiki- klio. Naudotą bateriją utilizuokite pagal ga- liojančias nuostatas. Pavojus Pavojus nudegti! Palaukite, kol variklis atvės. Patikrinkite variklio alyvos lygį anks- čiausiai praėjus 5 minutėms po variklio išjungimo. 1 Dangtelis, alyvos įpiltuvas 2 Alyvos matuoklė Ištraukite alyvos matuoklę. Nuvalykite ir vėl įkiškite alyvos matuo- klę. Ištraukite alyvos matuoklę. Patikrinkite alyvos lygį. Įkiškite atgal alyvos matuoklę. Aptarnavimo darbai Bendrieji saugos reikalavimai Neišleiskite variklio alyvos, ma- zuto, dyzelino ir benzino į aplin- ką. Saugokite gruntą, naudotą alyvą utilizuokite laikydamiesi aplinkos apsaugos reikalavi- mų. Saugos nurodymai dėl baterijos Laikykitės nurodymų, pateiktų ant akumuliatorių baterijos, naudojimo instrukcijoje ir trans- porto priemonės instrukcijoje! Naudokite akių apsaugos prie- mones! Saugokite vaikus nuo rūgščių ir baterijų! Sprogimo pavojus! Draudžiama naudoti atvirą ugnį, atvirą šviesą, sukelti ki- birkštis ir rūkyti! Išėsdinimo pavojus! Pirmoji pagalba! Įspėjimas! Atliekų tvarkymas! Akumuliatorių baterijos neiš- meskite į šiukšlių konteinerį! Įdėkite ir prijunkite baterijas Baterijos skysčio lygio patikra ir sureguliavimas Baterijų įkrovimas Akumuliatoriaus baterijos išmontavimas Variklio alyvos lygio patikra ir alyvos įpylimas 358 LT- 8 – Alyvos lygis turėtų būti tarp žymių „MIN“ ir „MAX“. – Jei alyvos yra mažiau nei iki žymės „MIN", pripilkite alyvos į variklį. – Nepilkite į variklį alyvos daugiau nei iki „MAX" žymės. Atsukite alyvos įpiltuvo užsukamąjį dangtelį. Įpilkite variklio alyvos. Alyvos rūšis: žr. skyrių „Techniniai duomenys“ Uždarykite alyvos antvamzdį. Palaukite mažiausiai 5 minutes. Patikrinti variklio alyvos lygį. 몇 ĮSPĖJIMAS Pavojus nudegti! Prieš keisdami variklio alyvą ir alyvos filtrą, pastatykite transporto priemonę ir palaukite tol, kol nebekils pavojus nu- degti. Pastaba Kol variklis šiltas, galima lengviau išleisti variklio alyvą. 1 Alyvos išleidimo varžtas Paruoškite gaudyklę mažiausiai 10 li- trams alyvos. Išjunkite variklį. Nusukite alyvos pripildymo dangtelį. Išsukite alyvos išleidimo varžtą. Išleiskite alyvą. 1 Alyvos įpylimo dangtelis 2 Variklio alyvos filtras Nusukite alyvos filtrą. Išvalykite laikiklį ir sandarinimo vietas. Prieš montuodami naują alyvos filtrą, alyva patepkite filtro sandariklį. Sumontuokite ir tvirtai ranka priveržkite naują alyvos filtrą. Įsukite alyvos išleidimo varžtą su nauju tarpikliu. priveržimo momentas: ...Nm Įpilkite variklio alyvos. Tinkamos alyvos rūšys ir reikalingas kiekis nurodyti skyriuje „Techniniai duo- menys“. Uždarykite alyvos pripildymo dangtelį. Maždaug 30 sekundžių palaukite, kol veikia variklis. Palaukite mažiausiai 5 minutes. Patikrinti variklio alyvos lygį. Patikrinkite sandarumą. Seną tepalą nugabenkite į tam skirtą surinkimo vietą. 1 Fiksatorius 2 Oro filtro gaubtas 3 Saugos kasetė 4 Filtro kasetė 5 Pūtimo anga į apačią Atsklęskite fiksatorių.

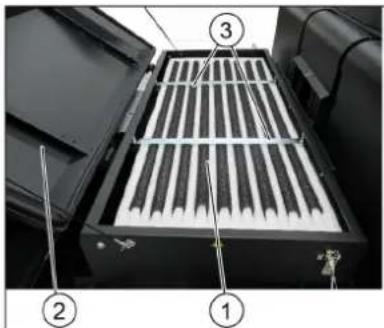

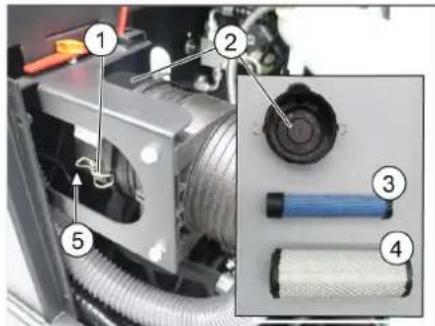

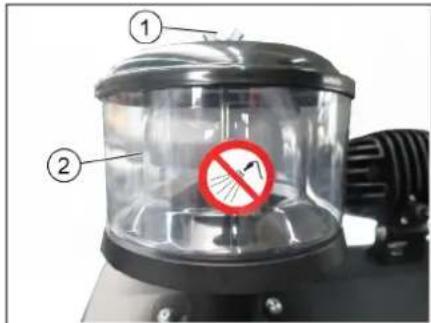

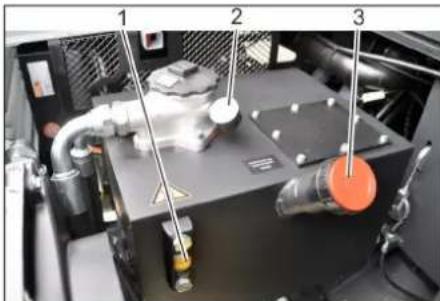

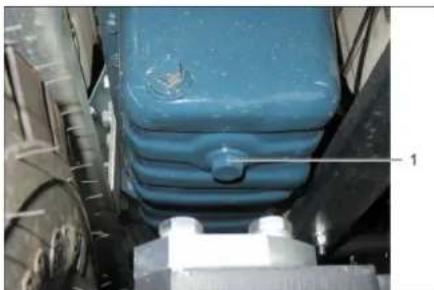

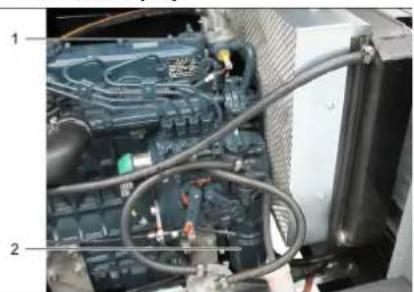

Nuimkite oro filtro korpusą. Išimki te filtro kasetę. Išvalykite oro filtro korpuso vidų. Saugos kasetę išimkite tik tuo atveju, kai ją reikia keisti. Išvalykite filtro kasetę: Išdaužykite dul- kes ant kieto paviršiaus ir naudodami daugiausia 30 psi (2 bar) išpūskite iš vi- daus į išorę suslėgtuoju oru. Sandarinimo paviršius ir filtro kasetė prieš montavimą turi būti švarūs ir ne- pažeisti. Įdėkite išvalytą filtro kasetę. Svarbu: Smarkiai užterštą arba pažeis- tą filtro kasetę reikia pakeisti. Jeigu filtro įdėklą reikia keisti, pakeiskite ir saugos kasetę. Svarbu: keičiant filtro įdėklą ir saugos kasetę, į siurbimo angą jokiu būdu ne- gali patekti dulkių. Pastaba: montuokite išpūtimo anga žemyn (žr. pav.). 1 Sparnuotoji veržlė 2 Išcentrinis atskyriklis Atsukite išcentrinio atskyriklio sparnuo- tąją veržlę. Išvalykite išcentrinį atskyriklį. PASTABA Nekelkite nešvarumų kameros. Atidarykite valiklio uždangą. 1 Hidraulinės alyvos stebėjimo langelis 2 Manometras 3 Dangtelis, alyvos įpiltuvas Per akutę patikrinkite hidraulinės alyvos lygį. – Alyvos lygis turėtų būti tarp žymių „MIN“ ir „MAX“. – Jei alyvos yra mažiau nei iki žymės „MIN", pripilkite hidraulinės alyvos. Nusukite alyvos įpiltuvo dangtelį. Išvalykite įpylimo vietą. Papildykite hidraulinės alyvos. Alyvos rūšis: žr. skyrių „Techniniai duomenys“ Užsukite alyvos įpiltuvo dangtelį. PASTABA Jei manometras rodo, kad padidėjęs hi- draulinės alyvos slėgis, „Kärcher“ klientų aptarnavimo tarnyba turi pakeisti hidrauli- nės alyvos filtrą. PASTABA Hidraulinės sistemos techninę priežiūrą gali atlikti tik Kärcher klientų ap tarnavimo tarnyba. Stovėjimo stabdžio fiksavimas. Paleiskite variklį. Patikrinkite visų hidraulinės alyvos žar- nų ir jungčių sandarumą. Variklio alyvos ir jos filtro keitimas Oro filtro valymas ir keitimas Hidraulinės alyvos kiekio tikrinimas ir pildymas Hidraulinės sistemos tikrinimas 359LT- 9 Pavojus Galite nusiplikyti verdančiu vandeniu! Bent 20 minučių palaukite, kol atvės aušintuvas. 1 Aušinamojo skysčio išlyginamoji talpykla 2 Dangtelis Patikrinkite aušinamojo skysčio lygį iš- lyginamojoje talpykloje (lygis turi būti tarp žymių „MIN“ ir „MAX“). Išvalykite aušintuvo plokšteles. Patikrinkite visų aušintuvo žarnų ir jung- čių sandarumą. Paleiskite variklį. Nešvarumų kamerą pakelkite iki gali- nės padėties. Išjunkite variklį. Stovėjimo stabdžio fiksavimas. Įstatykite apsauginį strypą aukštam iš- tuštinimui. Pašalinkite valomojo veleno juostas arba virves. Išimkite apsauginį strypą. Paleiskite variklį. Nešvarumų kamerą nuleiskite iki gali- nės padėties. Išjunkite variklį. Nuleidžiant nešvarumų talpyklą. 1 Dešinysis šoninis skydelis 2 Sparnuotoji veržlė 3 Šoninis tarpiklis Dešinįjį šoninį skydelį atidarykite raktu. Nusukite šoninio tarpiklio skardos spar- nuotąsias veržles ir nuimkite skardą. 1 Besisukančio šepečio laikomasis varž- tas 2 Besisukantis šepetys 3 Besisukančio šepečio laikiklis 4 Laikomosios skardos šoninis sandari- klis 5 Šoninis tarpiklis Šoninį sandariklį paverskite į išorę. Išsukite besisukančio šepečio laikiklio tvirtinamąjį varžtą ir paverskite laikiklį į išorę. Išimkite besisukantį šepetį. Besisukančio šepečio įdėjimas judėjimo kryptimi (vaizdas iš viršaus) Pastaba: Įdėdami naują šepetį, atsižvelkite į šerių padėtį. Sumontuokite naują besisukantį šepetį. Besisukančio šepečio išpjovos turi būti užmautos ant priešais esančios ašies iškyšų. Pastaba: sumontavę naują besisukantį še- petį, iš naujo nustatykite šlavimo plotą. Patikrinti padangų oro slėgį. Išjunkite siurbimo orpūtę. Šluojamąją mašiną užvežkite ant ly- gaus grindinio, stipriai padengto dulkė- mis arba kreida. Valdymo svirtimi nuleiskite besisukantį šepetį ir leiskite suktis maždaug 10 s. Pakelkite besisukantį šepetį.

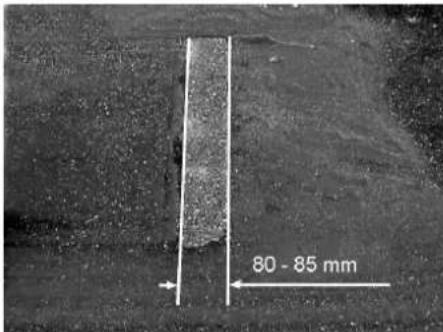

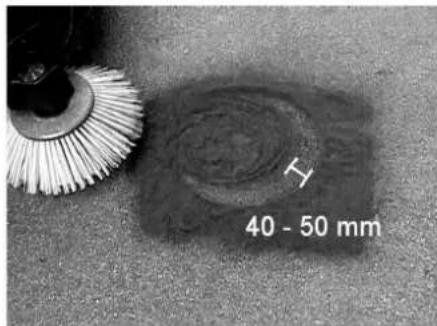

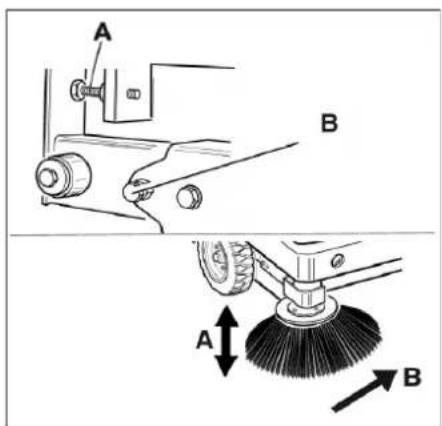

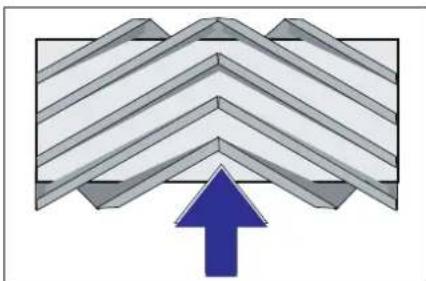

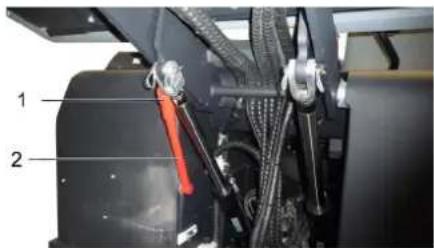

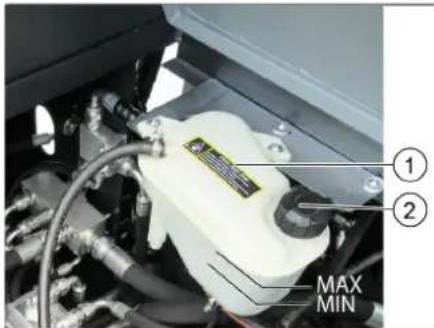

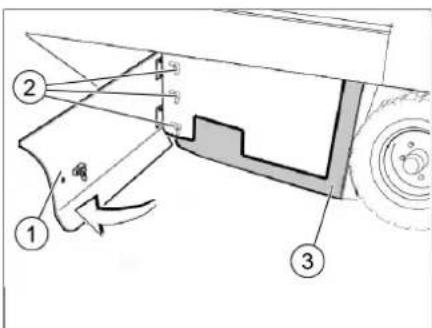

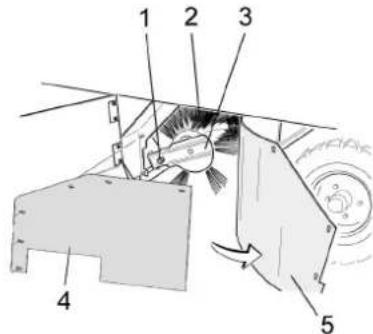

Patraukite mašiną atgal. Pat ikrinkite šlavimo plotą. Šlavimo plotas turi būti stačiakampio, kurio plotis, formos. Nustatykite šlavimo plotą 1Spyruoklė 2 Reguliuojamoji veržlė 3Antveržlė 4 Srieginis strypas Reguliuojamuoju varžtu nustatykite šla- vimo plotą. Patikrinkite šlavimo plotą. Patikrinti padangų oro slėgį. Šlavimo veleną ir šoninę šluotą pakelki- te valdymo svirtimi. Šluojamąją mašiną užvežkite ant ly- gaus grindinio, stipriai padengto dulkė- mis arba kreida. Šoninės šluotos (3) valdymo svirtis pir- myn: šoninė šluota nuleidžiama. Šlavimo veleną įjunkite ir palikite veikti apie 10 sekundžių. Pakelkite šoninę šluotą. Patraukite mašiną atgal. Patikrinkite šlavimo plotą. Šlavimo plotas turi siekti 40-50 mm. Vandens aušintuvo tikrinimas ir techninė priežiūra Besisukančio šepečio tikrinimas Valomojo veleno keitimas Besisukančio šepečio šlavimo ploto tikrinimas ir nustatymas Šoninės šluotos šlavimo ploto tikrinimas ir nustatymas 360 LT- 10 Dviem reguliuojamaisiais varžtais pa- tikslinkite šlavimo plotą. Patikrinkite šlavimo plotą. Patikrinti padangų oro slėgį. Pakelkite nešvarumų kamerą ir įtvirtin- kite apsauginį strypą. PAVOJUS Susižalojimo pavojus! Kai pakelta nešvaru- mų kamera, visada naudokite apsauginį strypą. Aukštam ištuštinimui apsauginį strypą paverskite aukštyn ir įkiškite į laikiklį (apsaugota būsena). 1 Apsauginio strypo laikiklis 2 Apsauginis strypas Kaip aprašyta skyriuje „Šepečio veleno keitimas", atidarykite šoninę uždangą. Atsukite šoninės skardos 6 sparnuotą- sias veržles. Atsukite priekinės skardos 3 veržles (13 mm). Šoninį tarpiklį paspauskite žemyn tiek (ilga anga), kad atstumas iki grindų bus 1-3 mm. Tvirtai priveržkite skardas. Pakartokite procedūrą kitoje įrenginio pusėje. Pastatykite prietaisą ant lygaus pavir- šiaus. Prie padangos ventilio prijunkite mano- metrą. Patikrinkite ir, jei reikia, pakeiskite oro slėgį. Leistinas oro padangose slėgis nurody- tas techniniuose duomenyse. 몇 ĮSPĖJIMAS Sužalojimų pavojus! Dirbdami su filtravimo įranga, naudokite respiratorių. Laikykitės saugos reikalavimų dėl smulkiųjų dalelių. Smulkiųjų dulkių filtrą valykite naudoda- mi filtro valymo mygtuką. Ištuštinkite nešvarumų kamerą. 1 Prietaiso gaubto fiksatorius 2 Prietaiso gaubtas Atsukite varžtus su žvaigždės formos galvute ir šitaip atleiskite fiksatorių. Prietaiso gaubtą paverskite į priekį. 1 Filtro dangtelio fiksatorius (2x) 2 Filtro dangtelis 3 Prietaiso gaubtas Atidarykite filtro dang telį. 1 Smulkių dalelių filtras 2 Filtro dangtelis 3 Įstrižinė traukė Atidarykite filtro dangtelį. Patikrinkite smulkiųjų dulkių filtrą, išva- lykite arba, jeigu reikia, pakeiskite. Pastaba Smulkiųjų dulkių filtrą leidžiama keisti tik „Kärcher“ klientų aptarnavimo tarny- bai. Uždėkite ir užsklęskite filtro dangtelį. Trapecinės pavaros diržą veikiant 10 kg svoriu, jis turi išlinkti maždaug 7-9 mm. Kreipkitės į įgaliotą klientų aptarnavimo tarnybą dėl trapecinio diržo įtempimo. 1 Rievėtoji veržlė 2 Saugiklių dėžutės dangtelis Atsukite rievėtą veržlę. Atverkite saugiklių dėžutės dangtelį. Patikrinkite saugiklius. Pakeiskite pažeistus saugiklius. Pastaba: naudokite tik vienodos vertės saugiklius. Patikrinkite saugiklius. Pakeiskite pažeistus saugiklius. Pastaba: naudokite tik vienodos vertės saugiklius. Šoninių tarpiklių reguliavimas Oro slėgio tikrinimas Patikrinkite / pakeiskite smulkiųjų dulkių filtrą

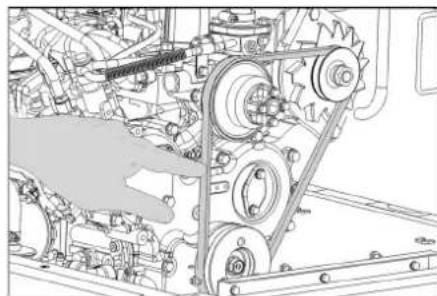

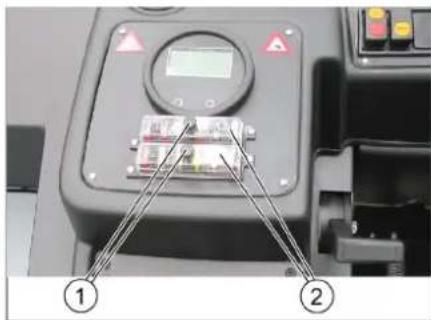

Trapecinės pavaros diržo tikrinimas ir nustatymas Saugiklių keitimas FU 01 Degimas 10 A FU 02 Pakaitinimas 5 A FU 03 Daugiafunkcis ekranas 5 A FU 04 Išpurtymo sistema 20 A FU 05 Atbulinės eigos įspėjamasis įtai- sas ir sklendės indikatorius 10 A FU 06 Kabinos apšvietimas Stiklų valytuvas (papildoma įran- ga) 10 A FU 07 Apšvietimas Posūkio žibintų (papildoma įran- ga) 10 A FU 08 Apšvietimas „Blue Spot“ (pasirenkama) 10 A FU 09 Galiniai gabaritiniai žibintai (pasi- renkama) 7,5 A FU 10 Artimoji šviesa (pasirenkama) 10 A FU 11 Priekiniai gabaritiniai žibintai (pa- sirenkama) 7,5 A FU 12 Hidraulinės sistemos aušintuvas 25 A FU 13 Pagrindinis jungiklis 60 A FU 15 Uždegimo žvakės 70 A FU 20 Ventiliatorius (pasirenkama) 20 A FU 21 Kabinos ventiliatorius (pasi- renkama) 25 A FU 22 Kompresorius (pasirenkama) 7,5 A 361LT- 11 Šiuo pareiškiame, kad toliau aprašyto apa- rato brėžiniai ir konstrukcija bei mūsų į rin- ką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsau- gos reikalavimus. Jei mašinos modelis kei- čiamas su mumis nepasitarus, ši deklaraci- ja nebegalioja. Pasirašantys asmenys veikia pagal ben- drovės vadovų įgaliojimus. Dokumentacijos tvarkytojas: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/02/01 ES atitikties deklaracija Gaminys: Siurbiamasis įrenginys kaitinamasis prietaisas Tipas: 1.186-145.0 Specialios ES direktyvos: 2006/42/EB (+2009/127/EB) 2014/30/ES 2000/14/EB Taikomi darnieji standartai: EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 Taikomi nacionaliniai standartai:

Taikyta atitikties vertinimo procedūra: 2000/14/EB: V priedas Garso galios lygis dB(A) Išmatuotas: 100 Garantuotas: 103 Chairman of the Board of Management Director Regulatory Affairs & Certification 362 LT- 12 Pagalba gedimų atveju Gedimas Šalinimas Prietaisas neįsijungia Užimkite vietą vairuotojo sėdynėje, aktyvinamas kontaktinis sėdynės jungiklis. Įkraukite arba pakeiskite bateriją Įpilkite degalų, išleiskite orą iš degalų sistemos Pakeisti degalų filtrą Pakeisti pirminį degalų filtrą Patikrinkite ir, jei reikia, suremontuokite degalų tiekimo sistemą, movas ir jungtis Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Variklis veikia netolygiai Išvalykite oro filtrą arba pakeiskite oro filtro kasetę Patikrinkite ir, jei reikia, suremontuokite degalų tiekimo sistemą, movas ir jungtis Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Perkaito motoras Įpilkite aušinamojo skysčio Išplaukite aušintuvą Įtempkite trapecinės pavaros diržą Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Variklis veikia, tačiau mašina va- žiuoja lėtai arba visai nevažiuoja Atleiskite stovėjimo stabdį Patikrinkite, ar nėra apsivijusių juostų ir virvių. Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Švilpimas hidraulinėje sistemoje Įpilkite hidraulinio skysčio Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Šepečiai nesisuka arba sukasi la- bai lėtai. Akseleratoriaus svirtį nustatykite iki galo į priekį (aukštos apsukos). Patikrinkite, ar nėra apsivijusių juostų ir virvių. Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Per mažai arba nėra siurbimo ga- lios prie šepečio Filtro valymas Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Prietaisas dulkėja Šoninių tarpiklių reguliavimas Įjunkite orpūtę Išvalykite dulkių filtrą Pakeiskite filtro dėžės tarpiklį Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Šluojami nešvarumai lieka Ištuštinkite dulkių maišelį Visiškai uždarykite nešvarumų talpyklą Išvalykite dulkių filtrą Pakeiskite besisukantį šepetį Nustatykite šlavimo plotą Pakeiskite nešvarumų kameros sandarinamąją juostą Pašalinkite valomojo šepečio blokuotę Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Nepakyla arba nenusileidžia ne- švarumų kamera Pašalinti apsauginę atramą nuo nešvarumų talpyklos Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Nešvarumų kamera nesisuka arba sukasi labai lėtai Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Hidraulinės sistemos judinamų da- lių veikimo sutrikimai Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą 363LT- 13 Techniniai duomenys KM 170/600 R D Classic Mašinos duomenys Važiavimo pirmyn greitis km/h 14 Važiavimo atgal greitis km/h 14 Važiavimo posvyris (maks.) -- 18% Valomas plotas be šoninės šluotos m

/h 23800 Valomas plotas su 2 šoninėmis šluotomis m

/h 28000 Darbinė pusė be šoninės šluotos mm 1344 Darbo plotas su 1 šonine šluota mm 1700 Darbo plotas su 2 šoninėmis šluotomis mm 2000 Apsauga nuo purškiamo vandens -- IPX 3 Naudojimo trukmė su pilnu degalų baku h 4,5 Variklis Tipas -- Kubota V1505 (E4B) Tipas -- Keturių cilindrų keturtaktis dyzelinis vari- klis

Išmetamų teršalų kiekio matavimas pagal ES reglamente 2016/1628 nu- statytą matavimo tvarką (V lygis) g/kWh 1018,0 Aušinimo būdas -- Aušinimas vandeniu Sukimosi kryptis -- prieš laikrodžio rodyklę Darbinė eiga cm

Didžiausia galia kW/PS 18,5/24,8 2300 1/min Baterija V, Ah 12, 72 Eksploatacinės medžiagos Variklinės alyvos kiekis l 6 Variklinės alyvos tipas > 25 °C SAE30, SAE10W-30, SAE15W-40

Hidraulinė alyva -- Renol HV 46 Hidraulinės alyvos kiekis l 37 Aušinamasis skystis (SAE J814C) -- Stilmoil Antifrost Tepimo vietos, kurias reikia sutepti rankiniu būdu Universalus tirštasis tepalas Dulkių maišelis Maks. iškrovimo aukštis mm 1540 Nešvarumų kameros talpa l 600 Besisukantis šepetys Valomojo veleno skersmuo mm 400 Besisukančio veleno plotis mm 1344 Apsukų kiekis 1/min 340 Šlavimo plotas mm 80 Šoninė šluota Šoninės šluotos skersmuo mm 650 Apsukų kiekis (reguliuojamas tolydžiai) 1/min 0 - 63 Padangos Priekinės, dydis -- 6.00-8 Priekinės, oro slėgis bar 8 Galinės, dydis -- 5.00-8 Galinės, oro slėgis bar 8 Stabdžiai Priekiniai ratai -- mechaninis Galinis ratas -- hidrostatiniai 364 LT- 14 Filtravimo ir siurbimo sistema Tipas -- Plokščiasis klostuotas filtras Apsukų kiekis 1/min 2900 Smulkių nešvarumų filtro plotas m

/h 1650 Išpurtymo sistema -- Elektros variklis Aplinkos sąlygos Temperatūra °C nuo -5 iki +40 Oro drėgmė, nesvarbi % 0 - 90 Nustatytos vertės pagal EN 60335-2-72 Keliamas triukšmas Garso slėgio lygis L

dB(A) 3 Garantuotas triukšmo lygis L

dB(A) 103 Mašinos vibracija Delno/rankos vibracijos poveikis m/s
