KÄYTTÖOHJE KM 170600 R D Classic Kärcher

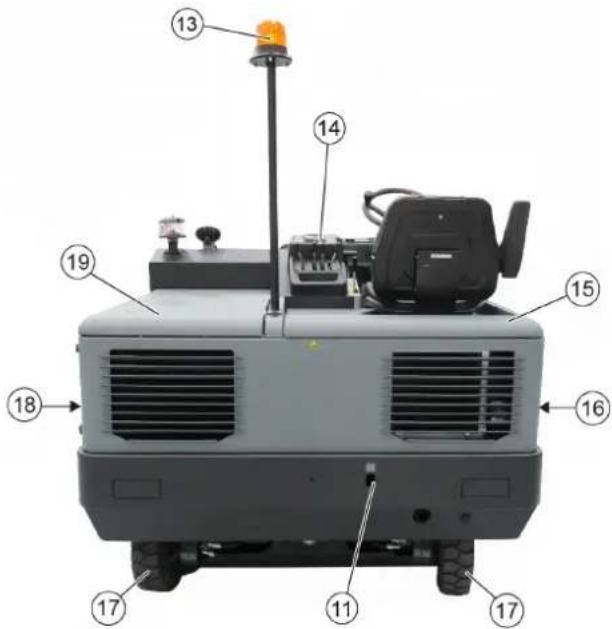

0,1 Mått och vikt Längd x Bredd x Höjd mm 2742 x 1904 x 2213 Vändningsradie höger mm 2525 Vändningsradie vänster mm 2490 Tomvikt (utan tillbehörssatser) kg 1695 Tillåten totalvikt kg 2701 Tillåten axelbelastning fram kg 1703 Tillåten axelbelastning bak kg 998 Innehåll drivmedelstank, diesel l 26 Med reservation för tekniska ändringar! KM 170/600 R D Classic 139SV- 1 Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi- lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. VAARA Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuole- maan. 몇 VAROITUS Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan. VARO Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lievän ruumiinvamman tai aineel- lisia vahinkoja. Jos havaitset pakkauksesta purkaessasi kulje- tusvaurioita, ota yhteyttä myyjäliikkeeseen. – Laitteeseen kiinnitetyt varoitus- ja opas- tuskilvet antavat tärkeitä ohjeita turval- lista käyttöä varten. – Tämän käyttöohjeen ohjeiden ohella on noudatettava lainmukaisia yleisiä tur- vallisuus- ja tapaturmantorjuntamäärä- yksiä. Vaara Loukkaantumisvaara, vaurioitumisvaara! Huomioi lastattaessa laitteen paino! Älä käytä trukkia. Käytä lastaamiseen/purkamiseen so- veltuvaa ramppia tai nosturia! Huomioi ramppia käytettäessä: Maavara 70 mm. Jos laite on toimitettu kuormalavan päällä, mukana olevista laudoista tulee rakentaa alasajoramppi. Ohjeet rampin tekemiseen ovat sivulla 2 (kansilehden sisäpuolella). Tärkeä huomautus: jokainen lauta pi- tää kiinnittää paikalleen 2 ruuvilla. Vaara Loukkaantumisvaara, vaurioitumisvaara! Vaara Loukkaantumisvaara! Kaatumisvaara suurissa nousuissa. – Aja ajosuunnassa olevaa nousuja vain, jos nousun kaltevuus on enintään 18%. Kaatumisvaara nopeassa kaarreajossa. – Aja kaarteissa hitaasti. Kaatumisvaara epästabiililla alustalla. – Laitetta on liikutettava ainoastaan kiin- teällä alustalla. Kaatumisvaara liian suurissa sivunousuissa. – Poikittain ajosuuntaan on ajettava vain nousuja, joiden kaltevuus on enintään 10 %. – Ilma- ja pintavälien noudattamiseksi lai- tetta ei saa käyttää yli 2000 metriä me- renpinnan yläpuolella. – (Koskee vain Suomea) Jos laitteeseen kuuluu PVC-letkulinja, laitetta ei saa asentaa matalassa ympäristön lämpöti- lassa (alle 0°C). Mikäli teillä on laittees- ta kysyttävää, olkaa hyvä ja kääntykää Kärcherin puoleen. – Laitetta käytettäessä on noudatettava ajoneuvoja koskevia moottoriajoneuvoja koskevia ohjeita, säännöksiä ja lakeja. – Käyttäjän on käytettävä laitetta tarkoituk- senmukaisesti. Käyttäjän on huomioitava paikalliset olosuhteet ja työskennelles- sään laitteella kiinnitettävä huomiota mui- hin henkilöihin, erityisesti lapsiin. – Laitetta saa käyttää vain sellainen hen- kilö, joka on perehtynyt laitteen käsitte- lyyn tai on osoittanut, että on pätevä käyttämään laitetta. Lisäksi käyttäjän oltava valtuutettu kyseisen laitteen käyttöön. – Lapset tai nuoret henkilöt eivät saa käyttää laitetta. – Laitteessa ei saa kuljettaa muita henki- löitä käyttäjän lisäksi. – Istuttavia laitteita saa liikuttaa ainoas- taan käyttäjän istuessa paikoillaan. Poista aina virta-avain virtalukosta, jolloin laitetta ei voida käyttää luvattomasti. Sisältö Turvaohjeet . . . . . . . . . . . . . . . FI 1 Käyttöohjeessa esiintyvät symbolit . . . . . . . . . . . . . FI 1 Laitteessa olevat symbolit FI 1 Yleisiä ohjeita. . . . . . . . . FI 1 Ympäristönsuojelu. . . . . . . . . . FI 2 Takuu. . . . . . . . . . . . . . . . . . . . FI 2 Toiminta. . . . . . . . . . . . . . . . . . FI 2 Käyttötarkoitus. . . . . . . . . . . . . FI 2 Sopivat päällysteet. . . . . FI 2 Ohjaus- ja käyttölaitteet. . . . . . FI 3 Kuva: Lakaisukone. . . . . FI 3 Hallintaelementit . . . . . . FI 3 Ennen käyttöönottoa . . . . . . . . FI 4 Seisontajarrun lukitus/va- pautus . . . . . . . . . . . . . . FI 4 Lakaisukoneen liikuttaminen ilman omaa käyttöä . . . . FI 4 Lakaisukoneen liikuttaminen omalla käytöllä . . . . . . . . FI 4 Käyttöönotto . . . . . . . . . . . . . . FI 4 Yleisiä ohjeita. . . . . . . . . FI 4 Tarkastus- ja huoltotyöt . FI 4 Käyttö . . . . . . . . . . . . . . . . . . . FI 4 Kuljettajan istuimen säätö FI 4 Laitteen käynnistys . . . . FI 4 Laitteen ajaminen. . . . . . FI 5 Lakaisukäyttö. . . . . . . . . FI 5 Roskasäiliön tyhjennys . FI 5 Laitteen kytkeminen pois päältä . . . . . . . . . . . . . . . FI 6 Kuljetus . . . . . . . . . . . . . . . . . . FI 6 Varastointi/käytöstä poistami- nen. . . . . . . . . . . . . . . . . . . . . . FI 6 Hoito ja huolto . . . . . . . . . . . . . FI 6 Yleisiä ohjeita. . . . . . . . . FI 6 Puhdistaminen . . . . . . . . FI 6 Huoltovälit . . . . . . . . . . . FI 6 Huoltotoimenpiteet. . . . . FI 7 EY-vaatimustenmukaisuus-va- kuutus . . . . . . . . . . . . . . . . . . . FI 11 Häiriöapu . . . . . . . . . . . . . . . . . FI 12 Tekniset tiedot . . . . . . . . . . . . . FI 13 Turvaohjeet Kuulovammavaara. Käytä kuulosuojaimia. Käyttöohjeessa esiintyvät symbolit Laitteessa olevat symbolit Kuuma pinta aiheuttaa pa- lamisvaaran! Anna pako- putken jäähtyä ennen sen parissa työskentelyä. Käytä aina tarkoitukseen soveltuvia käsineitä käyt- täessäsi laitetta. Ajoneuvon liikkuvien osien väliin joutumisen aiheutta- ma puristuksiinjäämisvaa- ra. Liikkuvien osien aiheutta- ma loukkaantumisvaara. Älä kurota sisään. Palovaara. Älä imuroi mi- tään palavia tai hehkuvia kohteita. Kiinnike nostoketjulle / nostopiste Kiinnityspiste Rengaspaine (maks.) Tunkin asetuskohdat Ajoalustan maks. kalte- vuus, kun ajetaan roska- säiliön ollessa nostettuna ylös. Aja ajosuunnassa olevaa nousuja vain, jos nousun kaltevuus on enintään 18%. Vaurioitumisvaara! Älä pese hienon pölyn suodatinta. Yleisiä ohjeita Purkuohjeet Tyhjä paino (ilman lisäasen- nussarjoja) 1695 kg *

• Paino on vielä suurempi, jos lisävaruste- sarjoja on asennettuna. Ajokäyttö 140 FI- 2 Älä koskaan jätä laitetta ilman valvon- taa, jos moottori on käynnissä. Käyttäjä saa poistua koneesta vasta, kun moot- tori on sammuksissa. Käyttäjän on huo- lehdittava kytkemällä seisontajarru päälle ja poistamalla virta-avain virtalu- kosta, ettei laite tahattomasti pääse liik- kumaan ja ettei sitä voida liikuttaa luvat- tomasti. Vaara Loukkaantumisvaara! – Pakokaasuaukkoa ei saa peittää tai sul- kea. – Älä kumarru pakokaasuaukon yläpuo- lelle äläkä kosketa sitä (palovaara). – Älä kosketa käyttömoottoria (palovaara). – Pakokaasut ovat myrkyllisiä ja tervey- delle vaarallisia, niitä ei saa hengittää. – Sammuttamisen jälkeen moottorin jälki- käynti kestää n. 3 - 4 sekuntia. Tänä ai- kana on oltava ehdottomasti kaukana käyttöalueesta. – Riko hätätilanteessa ikkunat hätävasa- ralla. HUOMAUTUS Hätävasara on jalkatilassa, istuimen ala- puolella. – Vain sellaisten lisävarusteiden ja vara- osien käyttö on sallittua, jotka valmista- ja on hyväksynyt. Alkuperäiset lisäva- rusteet ja varaosat takaavat, että laitet- ta voidaan käyttää turvallisesti ja häiri- öttömästi. – Saat lisätietoja varaosista osoitteesta www.karcher.fi, osiosta Huolto. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoit- teesta: www.kaercher.com/REACH Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleen- myyjään tai lähimpään valtuutettuun huol- toon. Lakaisukone toimii sisäänheittoperiaatteella. – Pyörivä lakaisutela heittää lian suoraan roskasäiliöön. – Sivuharja puhdistaa lakaisupinnan nur- kat ja reunat ja siirtää lian lakaisutelan kulkuradalle. – Imupuhallin imuroi hienopölyn pölysuo- dattimeen. Käytä lakaisukonetta ainoastaan tämän käyttöohjeen ohjeiden mukaisesti. Ennen lailleen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua. – Tämä lakaisukone on tarkoitettu ulko- alueen likaantuneiden pintojen lakaise- miseen. – Laitetta ei saa käyttää suljetuissa tiloissa. – Päällä istuttavat koneet eivät ole ilman soveltuvia varusteita (tehdasoptio) hy- väksytty julkiseen tieliikenteeseen. – Laitetta voi käyttää julkiseen tieliiken- teeseen vain julkisen katsastuskontto- rin ennalta tekemän yksittäishyväksyn- nän jälkeen. – Kaikki laitteen kannet saa avata vain vesisuojatuilla alueilla. – Laite ei sovellu terveydelle haitallisten pölyjen imemiseen. – Laitetta ei saa muuttaa. – Älä koskaan lakaise/ime räjähdysherk- kiä nesteitä, palavia kaasuja sekä lai- mentamattomia happoja tai liuottimia! Niihin kuuluvat bensiini, väriohennusai- neet, tai polttoöljy, jotka voivat muodos- taa räjähdysherkkiä höyryjä tai seoksia pyörrevirtauksen seurauksena imuil- man kanssa, lisäksi asetoni, laimenta- mattomat hapot ja liuottimet, koska ne syövyttävät laitteessa käytettyjä materi- aaleja. – Älä lakaise/ime mitään palavaa tai heh- kuvaa.

Laite soveltuu vain käyttöohjeessa mai- nittuja päällysteitä varten. – Ajo on sallittu vain yrittäjän tai hänen val- tuutettunsa koneen käyttöön vapaaksi annetuilla pinnoilla. – Oleskelu vaara-alueella on kielletty. Käyt- tö räjähdysalttiissa tiloissa on kielletty. – Yleensä pätee: Pidä helposti syttyvät aineet kaukana laitteesta (räjähdys-/tu- lipalovaara). VAARA Loukkaantumisvaara! Maapohjan kanta- vuus on varmistettava ennen sille ajamista. – Asfaltti – Teollisuuslattia – Pinnoittamaton lattia – Betoni – Kivilaatta VARO Vaurioitumisvaara! Älä lakaise sisään hih- noja, naruja tai lankoja, koska ne voivat kie- toutua lakaisutelan ympärille. Polttomoottorilla varustetut laitteet Ajohytillä varustetut laitteet Varusteet ja varaosat Ympäristönsuojelu Pakkausmateriaalit ovat kierrä- tettäviä. Älä käsittelee pakkauk- sia kotitalousjätteenä, vaan toi- mita ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät ar- vokkaita kierrätettäviä materiaa- leja, jotka tulisi toimittaa kierrä- tykseen. Paristoja, öljyjä ja sa- mankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin. Takuu Toiminta Käyttötarkoitus Sopivat päällysteet 141FI- 3 Kuva 1 Polttoainetankin tulppa 2 Istuin (istuinkontaktikytkimellä) 3 Ohjauspyörä 4 Laitteen suojuksen lukitus 5 Blue Spot (valinnainen) 6 Keskipakoiserotin 7Pölysuoja 8 Sivuharja, oikea 9 Etupyörä 10 Pääsy lakaisutelaan 11 Kiinnityspiste 12 Tyyppikilpi 13 Pyörivä varoitusvilkku 14 Käyttöelementit 15 Oikeanpuolen suojakansi 16 Peite, oikea 17 Vetopyörä 18 Peite, vasen 19 Vasen suojakansi (konepelti) Kuva 1 Lakaisutelan käyttövipu kytkentä päälle/pois 2 Käyttövipu roskasäiliö nosta/laske 3 Käyttövipu sivuharja nosta/laske 4 Käyttövipu säiliönkansi auki/kiinni 5 Seisontajarru 6 Moottorin kierrosluvunsäätö Kaasuvipu 7 Sulakkeet 8 Merkkivalot ja monitoiminäyttö 9 Jarrupoljin 10 Ajopoljin eteen- / taaksepäin 11 Kytkin imuturbiini ja suodatinpuhdistus Asento keskellä: Suodatinpuhdistus ja imuturbiini pois päältä (ei toiminnassa) Asento edessä: puhallin käytössä Asento takana: Suodattimen puhdistus käynnissä 12 Äänimerkin painike 13 Virtalukko Asento 0: Moottorin sammutus Asento 1: Sytytys päällä Asento 2: Moottorin käynnistys 14 Avain, pääsy lakaisuteloille Kuva 1 Displaynäyttö Moottorin kierrosluku Suodattimen puhdistus aktiivinen Akukapasiteetti Käyttötuntilaskin Polttoainemittari 2 Jäähdytysveden lämpötilan varoitusvalo 3 Esihehkutuksen merkkivalo 4 Merkkivalo lakaistujen roskien säiliön luukku suljettu 5 Varoitusvalo lakaistujen roskien säiliön luukku auki 6 ei käytössä 7 Vilkun merkkivalo ei käytössä 8 Imupuhaltimen näyttö päällä 9 ei käytössä 10 Työvalon merkkivalo ei käytössä 11 Aku valvontavalo 12 Polttoainemäärän varoitusvalo 13 Öljynpaineen varoitusvalo Ohjaus- ja käyttölaitteet Kuva: Lakaisukone Hallintaelementit Merkkivalot ja monitoiminäyttö 142 FI- 4 Seisontajarrun vapautus, pidä tällöin jarrupoljin painettuna. Seisontajarrun lukitus, pidä tällöin jarru- poljin painettuna. 1 Erikoistyökalu 2 Vapaakäynnin ruuvi 3 Hydraulipumppu Avaa moottoripeite. Käännä hydrauliikkapumpun vapaa- käyntiruuvia (punainen) 180°-astetta vastapäivään. Käytä erityistyökalua. HUOMAUTUS Erityistyökalu (punainen ruuvitaltta) on pi- dikkeessään ajoneuvon rungossa vapaa- käyntivivun vieressä. VARO Älä siirrä lakaisukonetta pitempiä matkoja ilman omaa käyttövoimaa eikä nopeammin kuin 10 km/h. Kierrä hydrauliikkapumpun vapaakäyn- tiruuvia siirtämisen jälkeen takaisin myötäpäivään vasteeseen asti. Kierrä hydrauliikkapumpun vapaakäyn- tiruuvia siirtämisen jälkeen takaisin myötäpäivään vasteeseen asti. Käytä erityistyökalua. Lue ennen käyttöönottoa moottorinval- mistajan käyttöohjeet ja huomioi erityi- sesti turvaohjeet. Pysäytä lakaisukone tasaiselle pinnalle. Vedä virta-avain pois. Lukitse seisontajarru. Tarkasta polttoainesäiliön täyttötaso. Tarkasta moottorin öljytaso. Tarkasta jäähdytysveden määrä. Tarkasta renkaiden ilmanpaine. Tarkasta, ovatko lakaisutela ja sivuhar- ja kuluneita ja onko niihin takertunut nauhoja. Tarkasta, onko pyöriin kietoutunut nau- hoja. Tarkasta keskipakoiserotin ja ilmansuo- datin, puhdista tarvittaessa. Tarkasta kaikkien ohjauselementtien toiminto. Tarkasta laite mahdollisten vahingoittu- mien varalta. Puhdista pölynsuodatin painamalla suodatinpuhdistus-painiketta. Huomautus: Kuvaus, katso lukua Hoito ja huolto. 1 Jäähdytysaineen tasaussäiliö 2 Sulkukansi Jos pakkasia on tulossa, tarkasta onko jäähdytysvedessä tarpeeksi pakkas- nestettä. Vaara Räjähdysvaara! – Laitteessa saa käyttää ainoastaan käyt- töohjeessa ilmoitettua polttoainetta. – Älä tankkaa suljetuissa tiloissa. – Tupakointi ja avotulen käyttö ovat kiel- lettyjä. – Varo, että polttoainetta ei pääse kuumil- le pinnoille. Sammuta moottori. Avaa polttoainesäiliön tulppa. Tankkaa diesel-polttoainetta. Ulkolämpötilan ollessa alle 6 °C on käy- tettävä talvidieseliä, koska muuten die- selin aineosien hiutaloituminen aiheuttaa ongelmia käyttöönoton yhtey-

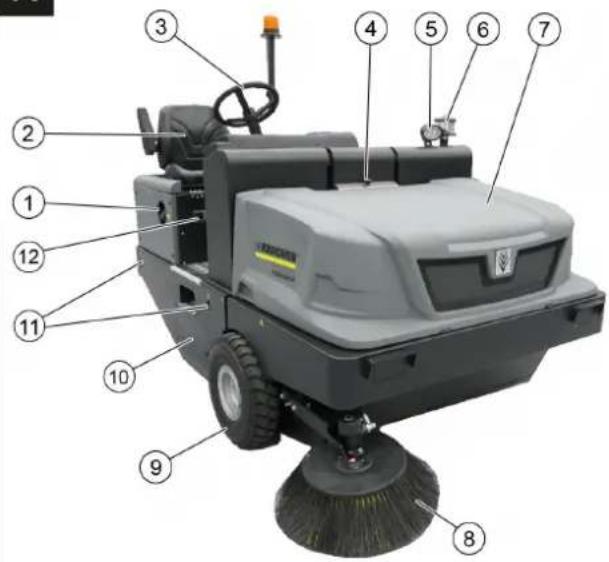

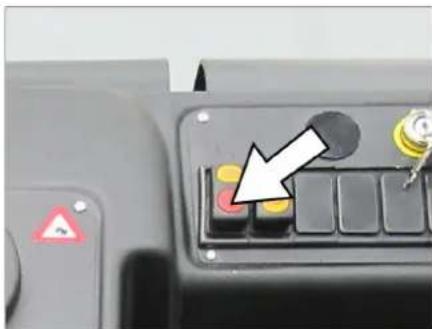

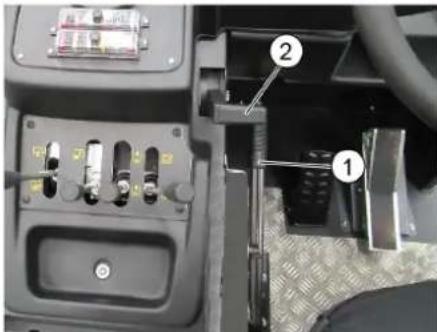

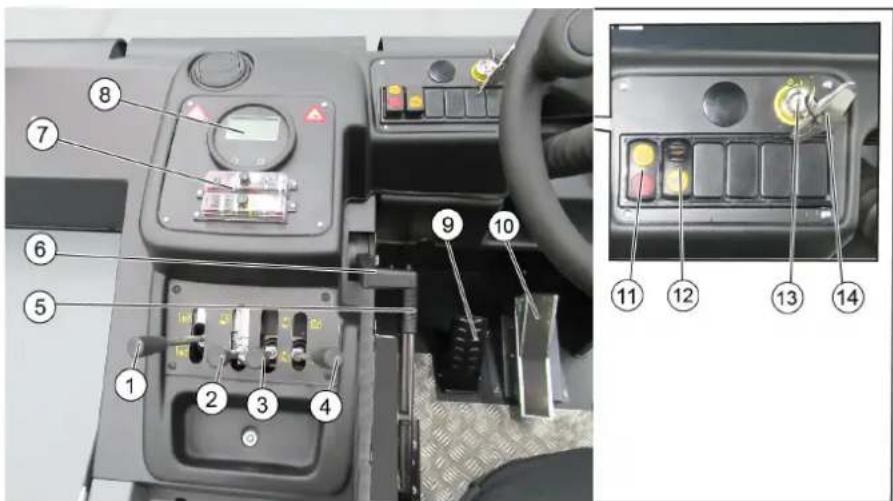

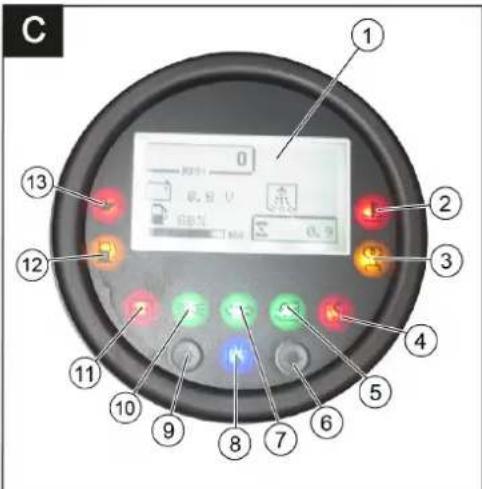

ssä. Pyyhi ylivuotanut polttoaine pois ja sulje polttoainesäiliön kansi. Sulje polttoainesäiliön luukku. Vedä istuimen säätövipu ulos. Siirrä istuin, päästä vipu irti ja lukitse. Tarkasta liikuttamalla istuinta eteen- ja taaksepäin, että se on lukittu. HUOMIO Varmista, että harjat ovat nostoasen- nossa. Kaikkien 4 ohjausvivun on oltava kes- kiasennossa. Älä paina kaasupoljinta käynnistämisen aikana! Laite on varustettu istuimen kosketus- kontaktikytkimella. Poistuttaessa kuljet- tajan istuimelta laite kytketään pois päältä. Hienon pölyn suodatin puhdistetaan automaattisesti, kun sytytysvirta kytke- tään. 1 Seisontajarru 2 Moottorin kierrosluvunsäätö Kaasuvipu Mene istumaan kuljettajan istuimelle. Paina seisontajarru päälle. Säädä moottorin käyntinopeus noin 75 %:iin maksimikäyntinopeudesta. Laita käynnistysavain käynnistysluk- koon. Käännä virta-avaimella virta päälle (asento I). Dieselmoottori: Esihehkutuksen merk- kivalo palaa. Käännä virta-avain esihehkutuksen merkkivalon sammuttua asentoon II (moottorin käynnistys) ja pidä avainta paikallaan, kunnes moottori on käynnis- tynyt (enintään 10 sekunnin ajan). Vapauta virta-avain. Virta-avain kään- tyy asentoon I. Kun ympäristön lämpötila on alle 0 °C: Käytä moottoria lämpimäksi pienellä käyntinopeudella, ennen kuin aloitat työskentelyn. Huomautus Jos moottori ei käynnisty, toista käynnistys uudelleen. Ennen käyttöönottoa Seisontajarrun lukitus/vapautus Lakaisukoneen liikuttaminen ilman omaa käyttöä Lakaisukoneen liikuttaminen omalla käytöllä Käyttöönotto Yleisiä ohjeita Tarkastus- ja huoltotyöt Päivittäin ennen käyttöönottoa Suojaaminen pakkaselta Tankkaus Käyttö Kuljettajan istuimen säätö Laitteen käynnistys 143FI- 5 VAARA Tapaturmavaara! Ajaminen on kielletty, jos lakaistujen roskien säiliö on nostettu! 몇 VARO Vaurioitumisvaara! Moottorin on annettava käydä riittävän lämpimäksi ennen liikkeelle lähtöä tai koneen kuormittamista. Paina aina varovasti ja hitaasti ajopol- jinta. Älä vaihda äkillisesti suunnasta taaksepäin suuntaan eteenpäin, tai toi- sinpäin. 1 Jarrupoljin 2 Ajopoljin "eteenpäin" 3 Ajopoljin "taaksepäin" Työnnä moottorin kierroslukusäädin ai- van eteen (käyttökierrosluku). Paina jarrupoljinta ja pidä painettuna. Irrota seisontajarru. Paina hitaasti ajopoljinta. Ohjaa ohjauspyörällä ajosuuntaa. Paina hitaasti ajopoljinta "eteenpäin". VAARA Loukkaantumisvaara! Ohikulkijoita ei saa vaarantaa peruutet- taessa, käytä tarvittaessa avustajaa. Paina hitaasti ajopoljinta "taaksepäin". Ajonopeus on säädettävissä portaatto- masti ajopolkimilla. Vältä polkimen nykäyksellistä käyttä- mistä, koska hydraulilaitteisto voi siitä vaurioitua. Tehon alentuessa nousuissa on ajopol- jinta päästettävä hieman ylöspäin. Päästä ajopoljin vapaaksi, laite jarrut- taa itsenäisesti ja pysähtyy. Paina jarrupoljinta saadaksesi voimak- kaamman jarrutusvaikutuksen tai hätä- tilanteessa. HUOMIO Esineitä tai irtonaisia esteitä ei saa siirrellä tai ajaa niiden ylitse. Ajaminen yli 70 mm korkeiden kiinteiden esteiden yli: Ylitä kiinteät esteet ainoastaan tarkoi- tukseen sopivia ajoliuskoja käyttäen. Ajaminen enintään 70 mm korkuisten kiin- teiden esteiden yli: aja hitaasti ja varovasti eteenpäin yli. VARO Älä lakaise pakkausnauhoja, lankoja tai muuta sellaista sisään, tämä voi johtaa la- kaisumekaniikan vaurioitumiseen. Huomautus: Jotta saavutettaisiin optimaa- linen puhdistustulos, ajonopeus sovitettava olosuhteiden mukaiseksi. Ohje: Hienon pölyn suodatin puhdistetaan automaattisesti 10 minuutin välein. Ohje: Kun työskentelet hienon pölyn alu- eella, suodatin on puhdistettava useam- min. Puhdista tätä varten hienon pölyn suo- datin välillä manuaalisesti Puhdista hienon pölyn suodatin suodat- timenpuhdistuspainikkeella. 1 Kytke lakaisutela päälle ja laske alas (eteen) / kytke pois päältä ja nosta (taakse) 2 Laske lakaistujen roskien säiliö alas (eteen) / nosta (taakse) 3 Laske sivuharja alas (eteen) / nosta (taakse)

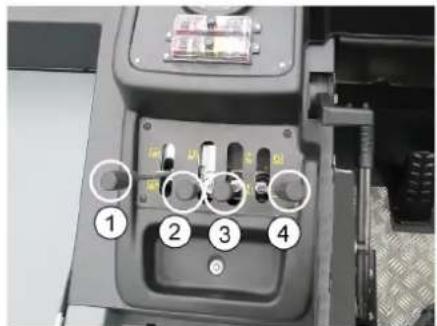

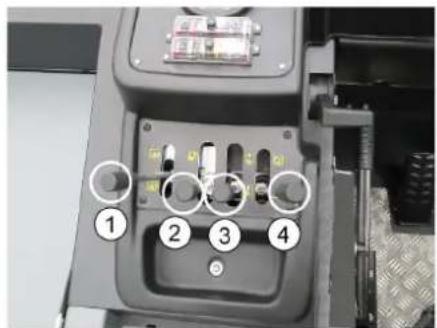

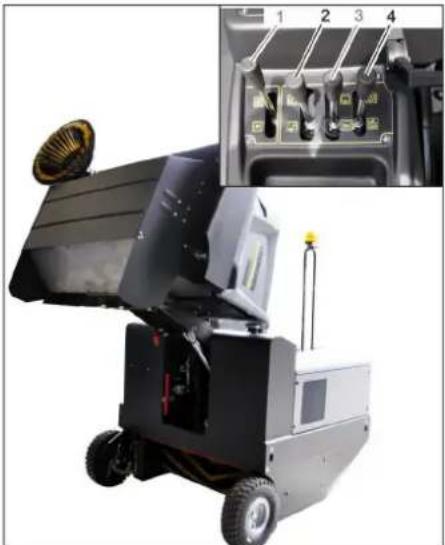

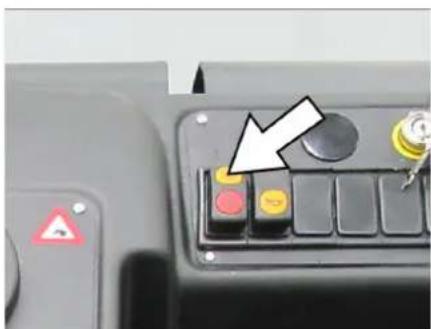

Avaa säiliön kansi (eteen) / sulje (taak- se) Käynnistä imuturbiini. Käyttövipu säiliönkansi (4) eteen: Säi- liönkansi avautuu. Ohje: Vihreän merkkivalon on palettava. Pintoja puhdistettaessa: Lakaisutelan käyttövipu (1) eteenpäin: Lakaisutela kytkeytyy päälle ja laskeutuu. Sivureunoja puhdistettaessa: Käyttövipu sivuharja (3) eteen: Sivuhar- ja laskeutuu alas. Sammuta imuturbiini. Käyttövipu säiliönkansi (4) eteen: Säiliön- kansi avautuu. Ohje: Vihreän merkkivalon on palettava. Pintoja puhdistettaessa: Lakaisutelan käyttövipu (1) eteenpäin: Lakaisutela kytkeytyy päälle ja laskeutuu. Sivureunoja puhdistettaessa: Käyttövipu sivuharja (3) eteen: Sivuhar- ja laskeutuu alas. VAARA Loukkaantumisvaara! Tyhjennysvaiheen aikana roskasäiliön kippaussalueella ei saa oleskella henki- löitä eikä eläimiä. VAARA Puristumisvaara! Älä koskaan tartu tyhjennysmekaniikan tangostoon. Älä oleskele ylösnostetun säiliön alla. VAARA Kaatumisvaara! Pysäytä laite tyhjennysvaiheen ajaksi tasaiselle pinnalle. HUOMIO Loukkaantumis- ja vaurioitumisvaara! On mahdollista, että pyörivästä lakaisu- telasta sinkoaa kiviä tyhjennysvaiheen aikana. Laitteen ajaminen Ajaminen eteenpäin Ajaminen taaksepäin Ajaminen Jarruttaminen / pysäyttäminen Ajaminen esteiden yli Lakaisukäyttö Hienon pölyn suodattimen manuaalinen puhdistus Käyttövipu Kuivan pohjan lakaiseminen Kostean tai märän pohjan lakaiseminen Roskasäiliön tyhjennys 144 FI- 6 Kohota lakaisutelaa ja sivuharjaa käyt- tövivuilla, työntämällä käyttövivut (1 ja

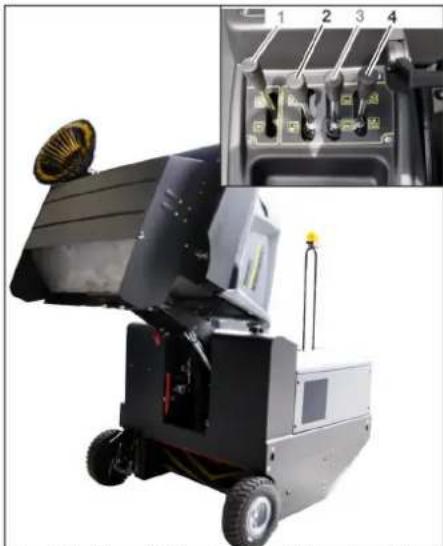

Sulje säiliönkansi työntämällä käyttövi- pu (4) taakse: Ohje: Punaisen merkkivalon on palettava. Nosta roskasäiliö ylös työntämällä käyt- tövipu roskasäiliö (2) taakse: Aja hitaasti roskien koontisäiliölle. Lukitse seisontajarru. Avaa säiliönkansi painamalla käyttövi- pu säiliönkansi (4) eteen ja tyhjennä roskasäiliö. Ohje: Vihreän merkkivalon on palettava. Sulje säiliönkansi vetämällä käyttövi- pua säiliönkansi (4) taakse, kunnes se on kipattu sisään päätyasentoon asti. Ohje: Punaisen merkkivalon on palettava. Irrota seisontajarru. Aja hitaasti pois koontisäiliön luota. Laske roskasäiliö alas päätyasentoon asti työntämällä käyttövipu roskasäiliö (2) eteen. Kohota lakaisutelaa ja sivuharjaa käyt- tövivuilla, työntämällä käyttövivut (1 ja

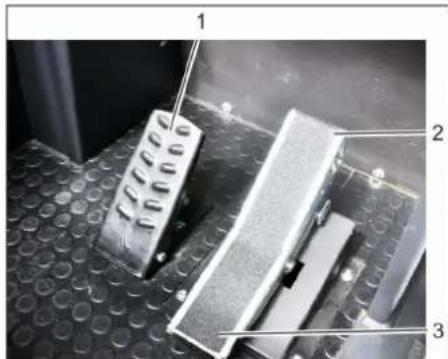

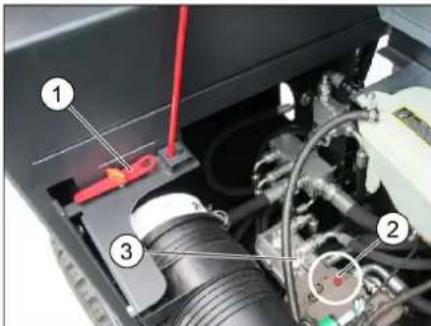

Sulje säiliönkansi työntämällä käyttövi- pu (4) taakse: Vedä moottorin kierroslukusäädin aivan taakse. Paina jarrupoljinta ja pidä painettuna. Lukitse seisontajarru. Kierrä virta-avain asentoon "0" ja vedä avain irti. VAARA Loukkaantumis- ja vahingoittumisvaara- vaara! Huomioi kuljetettaessa laitteen pai- no. Kierrä virta-avain asentoon "0" ja vedä avain irti. Lukitse seisontajarru. Varmista laite kiinnityspisteistä (4x) kiinnityshihnoilla, -köysillä tai -ketjuilla. Varmista laite renkaiden kohdalta kiiloilla. Kun kuljetat laitetta ajoneuvoissa, var- mista laite liukumisen ja kaatumisen va- ralta kulloinkin voimassa olevien ohje- sääntöjen mukaisesti. VAARA Loukkaantumis- ja vaurioitumisvaara! Huomioi säilytettäessä laitteen paino. Pysäköi laite tasaiselle alustalle kui- vaan, pakkaselta suojattuun ympäris- töön. Suojaa laite pölyltä peitemateriaa- lilla. Nosta sivuharja ja lakaisutela ylös, jotta harjakset eivät vahingoitu. Kierrä virta-avain asentoon "0" ja vedä avain irti. Lukitse seisontajarru. Varmista, että lakaisukone pysyy pai- koillaan. Jos odotettavissa on pakkasta, päästä jäähdytysvesi pois tai tarkasta, onko jäähdytysvedessä tarpeeksi jäätymise- nestoainetta. Jos laitetta ei käytetä pitempään aikaan, suorita seuraavat toimenpiteet: Puhd ista ajoneuvo sisä- ja ulkopuolelta. Vaihda moottoriöljy uuteen. Irrota akkukenkä akun miinusnavasta, jos laitetta ei tulla käyttämään yli 4 viik- koon. Lataa akku n. 2 kuukauden välein. Peitä akku ja suojaa oikosululta. VARO Vaurioitumisvaara! Älä pese hienon pölyn suodatinta. Kaikki laitteen kannet saa avata vain vesi- suojatuilla alueilla. Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai ky- seisen alan ammattihenkilöt, jotka tun- tevat voimassaolevat turvallisuussää- dökset. Siirrettävien, ammattikäyttöön tarkoitet- tujen laitteiden käytössä on noudatetta- va laitteita koskevia turvallisuusmäärä- yksiä. Pysäytä lakaisukone tasaiselle pinnal- le. Kierrä virta-avain asentoon "0" ja vedä avain irti. Lukitse seisontajarru. VARO Vaurioitumisvaara! Laitteen puhdistukseen ei saa käyttää vesiletkua tai korkeapaine- pesuria (oikosulkuvaara tai muu vaurioitu- misvaara). Vaara Loukkaantumisvaara! Käytä pölynsuoja- maskia ja suojalaseja. Puhdista laite liinalla. Puhalla laite puhtaaksi paineilmalla. Puhdista laite kostealla, miedolla pesu- lipeällä kostutetulla liinalla. Huomautus: Älä käytä aggressiivisia puh- distusaineita. Huomautus: Käyttötuntilaskuri osoittaa huoltojen ajankohdan. Huomautus: Kaikki asiakkaan tehtäviin kuuluvat huolto- ja ylläpitotyöt on annettava koulutetun ammattihenkilön tehtäväksi. Tarvittaessa voi aina käyttää Kärcher- myyntiliikkeen huoltopalveluja. Päivittäinen huolto: Tarkasta polttoainesäiliön täyttötaso. Tarkasta moottorin öljytaso. Tarkasta jäähdytysveden määrä. Tarkasta renkaiden ilmanpaine. Tarkasta, ovatko lakaisutela ja sivuhar- ja kuluneita ja onko niihin takertunut nauhoja. Tarkasta, onko pyöriin kietoutunut nau- hoja. Tarkasta keskipakoiserotin ja ilmansuo- datin, puhdista tarvittaessa. Tarkasta kaikkien ohjauselementtien toiminto. Tarkasta laite mahdollisten vahingoittu- mien varalta. Puhdista pölynsuodatin painamalla suodatinpuhdistus-painiketta. Viikoittainen huolto: Polttoainesuodatin tarkastetaan. Puhdista vesijäähdytin. Puhdista hydrauliikkaöljyn jäähdytin.

Tarkasta hydrauliikkalaitteisto.

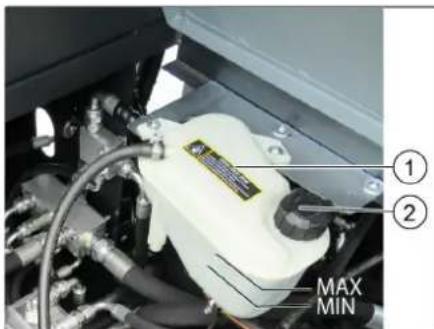

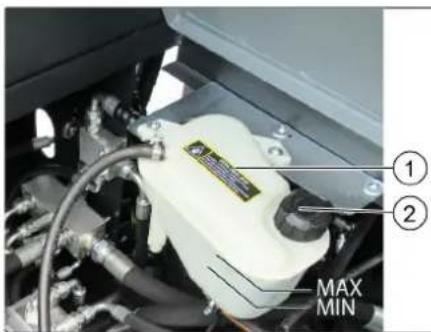

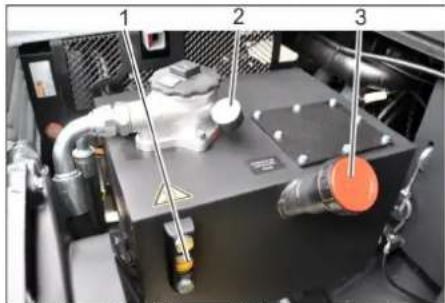

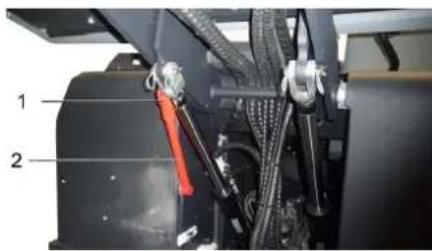

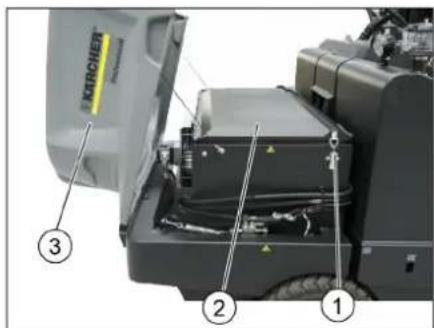

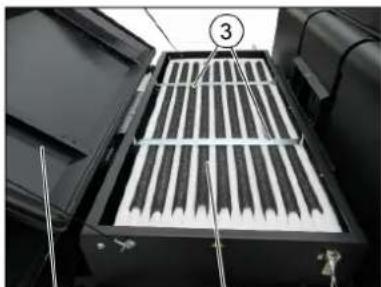

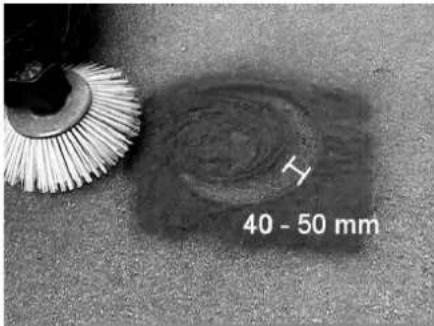

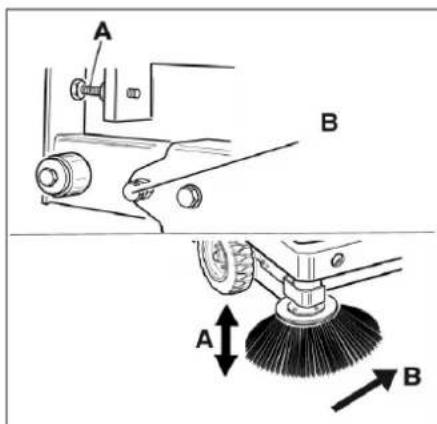

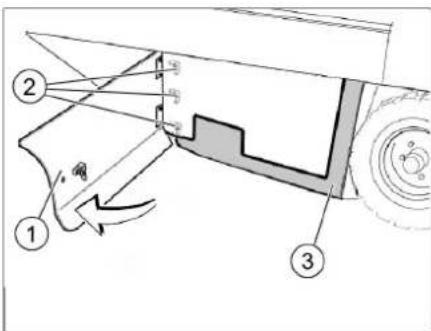

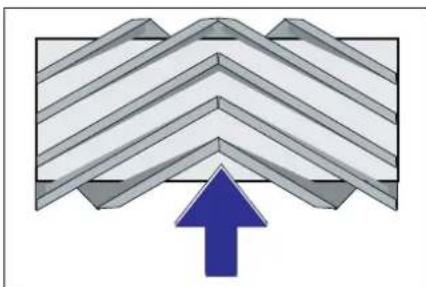

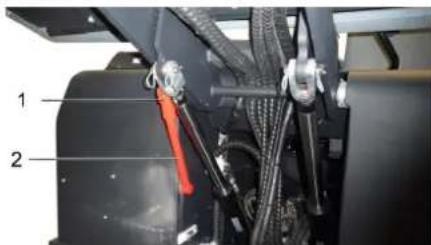

rkasta hydrauliöljyn määrä. Tarkasta jarrunesteen määrä. Tarkasta tiivistelistojen kuluneisuus, vaihda ne tarvittaessa uusiin. Tarkasta ja voitele säiliön kansi. Huolto kulumisen jälkeen: Vaihda tiivistyslistat uusiin. Säädä tai vaihda sivutiivisteet. Vaihda lakaisutela uuteen. Vaihda sivuharja uuteen. Huomautus: Katso kuvaus luvusta Huolto- työt. Laitteen kytkeminen pois päältä Kuljetus Varastointi/käytöstä poistaminen Hoito ja huolto Yleisiä ohjeita Puhdistaminen Laitteen sisäpuhdistus Laitteen ulkoinen puhdistus Huoltovälit Asiakkaan suorittama huolto 145FI- 7 Huolto 50 käyttötunnin jälkeen: Anna asiakaspalvelun suorittaa laitteen ensimmäinen huolto tarkastuslistan mukaisesti.. Huolto 250/500/1000/1500/2000 käyttö- tunnin jälkeen: Anna asiakaspalvelun suorittaa laitteen huolto tarkastuslistan mukaisesti.. Huomautus: Takuun voimassaolo edellyt- tää, että valtuutettu Kärcher -asiakaspalve- lu suorittaa kaikki takuuaikana ajankohtai- set huolto- ja kunnossapitotyöt huoltovih- kon mukaisesti. Esivalmistelu: Pysäytä lakaisukone tasaiselle pinnal- le. Kierrä virta-avain asentoon "0" ja vedä avain irti. Lukitse seisontajarru. VAARA Loukkaantumisvaara! Käytä aina varmis- tustankoa, kun roskasäiliö on nostettuna. 1 Varmistustangon pidike 2 Varmistustanko Käännä korkeatyhjennyksen varmistus- tanko ylös ja pistä tangon pää pidikkee- seen (varmistettu). Huomioi akkujen käsittelyssä ehdottomasti seuraavat varoitukset: Vaara Räjähdysvaara! Älä laita työkaluja tai vas- taavia akun päälle, ts. ei napojen eikä ken- noliitosten päälle. Vaara Loukkaantumisvaara! Elä päästä koskaan haavoja kosketukseen lyijyn kanssa. Puh- dista aina kädet lopetettuasi akkuun koh- distuvat työt. VAARA Tulipalo- ja räjähdysvaara! – Tupakointi ja avotulen käyttö ovat kiel- lettyjä. – Tilojen, joissa akkuja ladataan, on olta- va kunnolla läpituuletetut, koska akkuja ladattaessa kehittyy räjähtäviä kaasuja. Vaara Syöpymisvaara! – Huuhtele happoruiskeet silmistä tai iholta runsaalla puhtaalla vedellä. – Mene sen jälkeen välittömästi lääkärin hoidettavaksi. – Pese happoruiskeen saaneet vaatteet vedellä. Aseta akku jalustaan. Ruuvaa jalusta kiinni akun pohjaan. Liitä napaliitin (punainen kaapeli) plus- napaan (+). Liitä napaliitin miinusnapaan (-). Huomautus: Tarkasta, että akun navat ja napaliittimet on suojattu riittävästi napasuo- jarasvalla. VARO Tarkasta säännöllisesti hapolla täytettyjen akkujen nestetaso. – Täyteenladatun akun akkuhapon omi- naispainon tulee 20 °C lämpötilassa olla 1,28 kg/l. – Osittain purkautuneen akun akkuhapon ominaipaino on välillä 1,00 - 1,28 kg/l. – Hapon ominaipainon tulee kaikissa kennoissa olla sama. Kierrä kaikki kennokannet ulos. Ota joka kennosta näyte happomittaril- la. Happonäyte palautetaan omaan ken- noonsa. Jos nestetaso on liian alhainen, lisää tislattua vettä merkintään asti kennoi- hin.

Lataa akku. Kierrä ken nokannet sisään. Vaara Loukkaantumisvaara! Noudata turvalli- suusmääräyksiä akkujen käsittelyssä. Noudata latauslaitteen valmistajan käyttö- ohjetta. Vaara Lataa akkua vain soveltuvalla latauslait- teella. Kierrä kaikki kennokannet ulos. Liitä latauslaitteen plusnapakaapeli akun plusnapaliitäntään. Liitä latauslaitteen miinusnapakaapeli akun miinusnapaliitäntään. Liitä virtapistoke ja kytke latauslaite päälle. Lataa akku pienimmällä mahdollisella latausvirralla. Huomautus: Kun akku on ladattu, irroita laturi ensin verkosta ja vasta sitten akusta. Asiakaspalvelun suorittama huolto Huoltotoimenpiteet Yleiset turvaohjeet Huolehdi, ettei moottoriöljyä, polttoöljyä, dieseliä tai bensii- niä pääse valumaan luontoon. Suojaa pohja ja hävitä jäteöljy ympäristöystävällisesti. Akkua koskevat turvaohjeet Huomioi ohjeet, jotka ovat akun päällä, käyttöohjeessa ja ajo- neuvon käyttöohjeessa! Käytä silmäsuojusta! Pidä lapset loitolla haposta ja akuista! Räjähdysvaara! Avotuli, kipinät ja tupakointi kielletty! Syöpymisvaara! Ensiapu! Varoitus! Hävittäminen! Älä heitä akkua jäteastiaan! Akun asennus ja liitäntä Tarkasta ja korjaa akun nestetaso Akun lataaminen 146 FI- 8 Irrota napaliitin miinusnavasta (-). Irrota napaliitin plusnavasta (+). Irrota akun pohjan kiinnittimet. Nosta akku kannattimestaan. Hävitä käytetty akku voimassa olevien määräysten mukaisesti. Vaara Palovammavaara! Anna moottorin jäähtyä. Tarkasta moottorin öljytaso aikaisin- taan 5 minuuttia moottorin sammutta- misen jälkeen. 1 Sulkutulppa, öljyntäyttöaukko 2 Öljynmittaustikku Vedä öljynmittatikku ulos. Pyyhi öljynmittatikku puhtaaksi ja työn- nä se taas sisään. Vedä öljynmittatikku ulos. Lue öljymäärä. Työnnä mittatikku jälleen sisään. – Öljytason on oltava "MIN"- ja "MAX"- merkkien välissä. – Jos öljyn pinta on „MIN"-merkin alapuo- lella, moottoriöljyä on lisättävä. – Älä täytä öljyä yli „MAX"-merkin. Irroita öljyntäyttöaukon sulkuruuvi. Lisää moottoriöljyä. Öljylaji: katso Tekniset tiedot Sulje öljyntäyttöaukko. Odota vähintään 5 minuuttia. Tarkasta moottorin öljytaso. 몇 VAROITUS Palovammavaara! Moottoriöljyn ja moottoriöljysuodatti- men vaihtamiseksi, anna ajoneuvon jäähtyä niin pitkään, että palovamma- vaaraa ei enää ole. Huomautus Lämmin moottori helpottaa vanhan mootto- riöljyn poistoa. 1 Öljynpoistotulppa Varaa jäteöljyä varten vähintään 10 lit- ran vetoinen astia. Sammuta moottori. Poista kiertämällä täyttöaukon tulppa. Kierrä öljynlaskutulppa ulos. Laske öljy ulos. 1 Öljyntäyttöaukon tulppa 2 Moottoriöljysuodatin Kierrä öljynsuodatin irti. Puhdista vastakappale ja tiivistepinnat. Sivele uuden öljynsuodattimen tiiviste öljyllä ennen paikoilleen asentamista. Asenna öljysuodatin paikalleen ja kiris- tä käsitiukkuuteen. Kierrä öljynpoistotulppa uuden tiivis- teen kanssa paikalleen. Kiristysmomentti: ...Nm Lisää moottoriöljyä. Katso öljylaatu ja täyttömäärä luvusta Tekniset tiedot. Kierrä tulppa takaisin paikalleen. Anna moottorin käydä n. 30 sekunnin ajan. Odota vähintään 5 minuuttia. Tarkasta moottorin öljytaso.

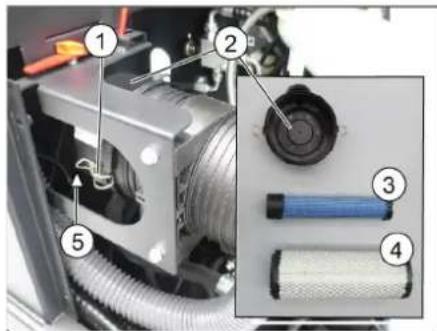

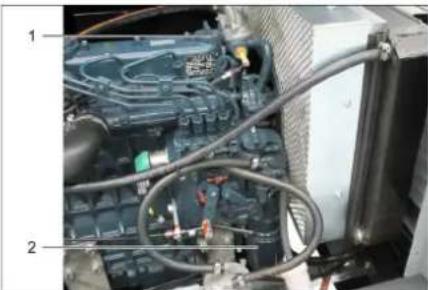

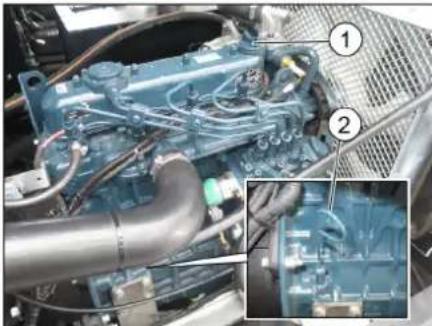

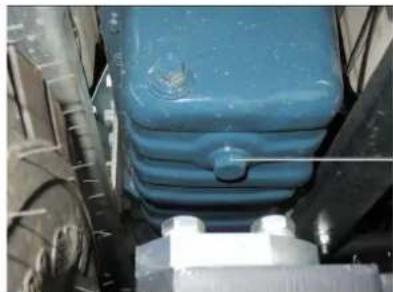

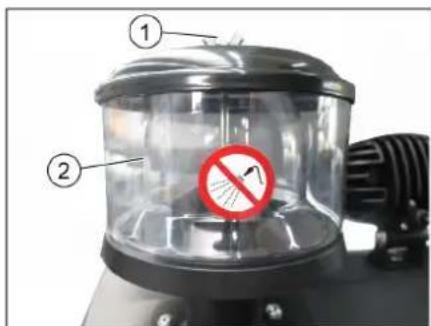

arkasta tiiviys. Jäteöljy viedään keräyspisteeseen. 1 Lukitus 2 Ilmansuodatinkotelo 3 Turvapatruuna 4 Suodatinpatruuna 5 Puhallusaukko alaspäin Avaa lukitus. Poista ilmansuodattimen kotelo. Poista suodatinpatruuna. Puhdista ilmansuodatinkotelo sisäpuo- lelta. Poista turvapatruuna vain, jos patruuna on tarkoitus vaihtaa. Suodatinelementin puhdistus: Koputte- le pöly pois elementistä kovaa pintaa vasten ja puhdista elementti paineilmal- la suuntaamalla ilmasuihku sisältä ulos- päin. Paineilman paine enintään 30 psi (2 bar). Tiivistepinnan ja suodatinosan on olta- va puhtaita ja ehjiä, jotta ne voidaan asentaa. Aseta puhdistettu suodatinpatruuna paikalleen. Tärkeää: Erittäin likainen tai vahinkoit- tunut suodatinpatruuna pitää vaihtaa uuteen. Jos suodatinelementti vaihdetaan, myös turvapatruuna on vaihdettava. Tärkeää: Suodatinelementin ja turva- patruunan vaihdon yhteydessä imuau- kon sisään ei saa missään tapauksessa päästä pölyä. Huomautus: Asennusasento ulospuhallu- saukko alaspäin (katso kuvaa). 1 Siipimutteri 2 Keskipakoiserotin Kierrä keskipakoiserottimen siipimutteri irti. Puhdista keskipakoiserotin. Akun poistaminen Moottorin öljytason tarkastus ja öljyn lisääminen Moottoriöljyn ja öljysuodattimen vaihtaminen Ilmansuodattimen tarkastus ja vaihto 147FI- 9 HUOMAUTUS Roskasäiliö ei saa olla nostettuna ylös. Avaa moottoripeite. 1 Hydrauliikkaöljyn mittalasi 2 Painemittari 3 Sulkutulppa, öljyntäyttöaukko Tarkasta hydrauliöljyn määrä mittala- sista. – Öljytason on oltava "MIN"- ja "MAX"- merkkien välissä. – Jos öljyn pinta on „MIN"-merkin alapuo- lella, hydrauliöljyä on lisättävä. Poista öljyntäyttöaukon tulppa. Puhdista täyttöalue. Lisää hydrauliöljyä. Öljylaji: katso Tekniset tiedot Kierrä öljyntäyttöaukon tulppa takaisin paikalleen. HUOMAUTUS Jos painemittari osoittaa hydrauliöljyn pai- neen kohonneen, Kärcher-asiakaspalvelun tulee antaa vaihtaa hydrauliöljyn suodatin. HUOMAUTUS Hydrauliikkalaitteiston huollon saa tehdä vain Kärcher-asiakaspalvelu. Lukitse seisontajarru. Käynnistä moottori. Tarkasta kaikkien hydrauliikkaletkujen ja liitosten tiiviys. Vaara Palovammavaara kiehuvan veden vuoksi! Anna jäähdyttimen jäähtyä vähintään 20 minuuttia. 1 Jäähdytysaineen tasaussäiliö 2 Sulkukansi Tarkasta jäähdytysveden määrä ta- saussäiliössä (vedenpinta MIN- ja MAX-merkkien välissä). Puhdista jäähdytinlamellit. Tarkasta kaikkien jäähdytinletkujen ja liitosten tiiviys. Käynnistä moottori. Nosta roskasäiliö ylös päätyasentoon asti. Sammuta moottori. Lukitse seisontajarru. Aseta varmistustanko varmistusasentoon korkeatyhjennystä tehtäessä. Poista nauhat tai narut lakaisutelasta. Ota varmistustanko esiin, Käynnistä moottori. Laske roskasäiliö alas päätyasentoon asti. Sammuta moottori. Kun lakaistujen roskien säiliö on laskettu. 1 Sivuverhoilu, oikea 2 Siipimutteri 3 Sivutiiviste Avaa oikeanpuoleinen sivuverhous avaimella. Kierrä sivutiivisteen kiinnityspellin siipi- mutterit irti ja poista kiinnityspelti. 1 Lakaisutelan kannattimen kiinnitysruuvi 2 Lakaisutela 3 Lakaisutelan kannatin 4 Sivutiivisteen kiinnityspelti 5 Sivutiiviste Käännä sivutiiviste ulos. Kierrä lakaisutelan kannattimen kiinni- tysruuvi irti ja käännä kannatin ulos. Poista lakaisutela. Lakaisutelan asennusasento ajosuuntaan nähden (ylhäältä katsottuna) Huomautus: Kun asennat uutta lakaisute- laa paikalleen, huomioi harjassarjan oikea sijainti. Asenn a uusi lakaisutela paikalleen. La- kaisutelan urat tulee pistää vastapuolen telankannattimen vääntiö-nokkiin. Huomautus: Uuden lakaisutelan asennuk- sen jälkeen lakaisupeili on säädettävä uu- delleen. Tarkasta renkaiden ilmanpaine. Pysäytä imupuhallin. Aja lakaisukone tasaisella ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä. Laske lakaisutela käyttövivulla alas ja anna käydä (n. 10 sekuntia). Nosta lakaisutela. Aja laite taaksepäin pois. Tarkasta lakaisupeili. Lakaisupeilin muodon tulee olla tasasivui- nen suorakulmio, jonka leveys on 80-85 mm. Säädä lakaisupeilit 1 Jousi 2 Säätömutteri 3 Vastamutteri 4 Kierretanko Säädä lakaisupeilin muotoa lakaisute- lan säätöruuvilla. Tarkasta lakaisupeili. Hydrauliikkaöljyn määrän tarkastaminen ja hydrauliikkaöljyn lisääminen Hydrauliikkalaitteiston tarkastaminen Vesijäähdyttimen tarkastaminen ja huolto Lakaisutelan tarkastus Lakaisutelan vaihto Lakaisutelan lakaisupeilin tarkastus ja säätö 148 FI- 10 Tarkasta renkaiden ilmanpaine. Nosta lakaisutela ja sivuharja käyttövi- vulla. Aja lakaisukone tasaisella ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä. Käyttövipu sivuharja (3) eteen: Sivuhar- ja laskeutuu alas. Anna sivuharjan olla toiminnassa noin 10 sekuntia. Nosta sivuharjat ylös. Aja laite taaksepäin pois. Tarkasta lakaisupeili. Lakaisupeilin leveyden tulee olla 40 - 50 cm. Korjaa lakaisupeilin muotoa kahdella säätöruuvilla. Tarkasta lakaisupeili. Tarkasta renkaiden ilmanpaine. Aja roskasäiliö ylös ja varmista varmis- tustangolla. VAARA Loukkaantumisvaara! Käytä aina varmis- tustankoa, kun roskasäiliö on nostettuna. Käännä korkeatyhjennyksen varmistus- tanko ylös ja pistä tangon pää pidikkee- seen (varmistettu). 1 Varmistustangon pidike 2 Varmistustanko Avaa sivuverhoilu kuten kohdassa "La- kaisutelan vaihto" on kuvattu. Irrota sivukiinnityspellin 6 siipimutteria. Irrota etukiinnityspellin 3 mutteria (13 mm). Paina sivutiivistettä alaspäin (pitkä reikä) kunnes etäisyys maahan on 1 - 3 mm. Kiinnitä kiinnityspellit. Toista toimenpide laitteen toisella sivulla. Pysäytä lakaisukone tasaiselle pinnalle. Liitä ilmanpaineen tarkastuslaite ren- gasventtiiliin. Tarkasta ilmanpaine, tarvittaessa kor- jaa paine. Sallittu rengaspaine, katso tekniset tiedot. 몇 VAROITUS Loukkaantumisvaara! Käytä pölynsuojamaskia, kun teet suoda- tinjärjestelmään kohdistuvia töitä. Noudata hienopölyjen käsittelyä koskevia turvalli- suusmääräyksiä. Puhdista hienon pölyn suodatin suodat- timenpuhdistuspainikkeella. Tyhjennä roskasäiliö. 1 Laitekannen lukitus 2 Pölysuoja Avaa lukitus, tee se kiertämallä tähti- kahvaruuvi ulos. Käännä laitekupu eteenpäin. 1 Lukitus, suodatinpeite (2x) 2 Suodattimen kansi 3 Pölysuoja Avaa suodattimen kansi. 1 Hienopölysuodatin 2 Suodattimen kansi 3 Poikittaistuet Avaa suodattimen kansi. Tarkista hienon pölyn suodatin, puhdis- ta tai vaihda tarvittaessa. Huomautus Hienon pölyn suodattimen saa vaihtaa ainoastaan Kärcher-asiakaspalvelu. Aseta suoda ttimen kansi paikalleen ja lukitse se. Kiilahihnan pitää 10 kg -voimalla painetta- essa joustaa n. 7-9 mm. Anna valtuutetun asiakaspalvelun sää- tää kiilahihnan kireys. Sivuharjan lakaisupeilin tarkastus ja säätö Säädä sivutiivisteet Renkaiden ilmanpaineen tarkastus Hienon pölyn suodattimen tarkastaminen/vaihtaminen

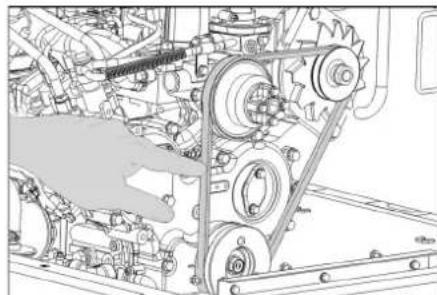

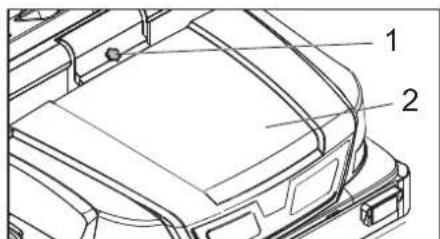

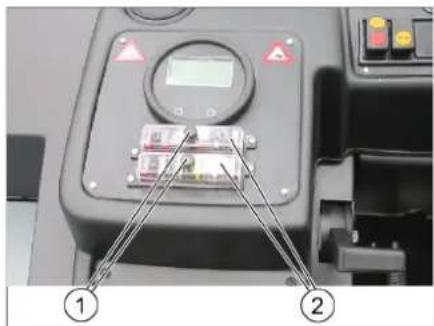

Tarkasta ja säädä kiilahihnat. 149FI- 11 1 Pyälletty mutteri 2 Sulakerasian kansi. Kierrä pyälletyt mutterit irti. Avaa sulakerasian kansi. Tarkasta sulakkeet. Vaihda vialliset sulakkeet uusiin. Huomautus: Käytä vain samanarvoisia sulakkeita. Tarkasta sulakkeet. Vaihda vialliset sulakkeet uusiin. Huomautus: Käytä vain samanarvoisia su- lakkeita. Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaati- muksia. Jos tuotteeseen/tuotteisiin teh- dään muutoksia, joista ei ole sovittu kans- samme, tämä vakuutus ei ole enää voimas- sa. Allekirjoittaneet toimivat yrityksen johto- kunnan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/02/01 Sulakkeiden vaihto FU 01 Sytytys 10 A FU 02 Hehkutus 5 A FU 03 Monitoiminäyttö 5 A FU 04 Tärytinjärjestelmä 20 A FU 05 Peruutushälytys ja läppäil- maisin 10 A FU 06 Hyttivalaistus Tuulilasinpyyhin (valinnai- nen) 10 A FU 07 Valaistus Suuntavilkku (valinnainen) 10 A FU 08 Valaistus Blue Spot (lisävaruste) 10 A FU 09 Asemavalaisimet takana (lisävaruste) 7,5 A FU 10 Lähivalot (lisävaruste) 10 A FU 11 Asemavalaisimet edessä (lisävaruste) 7,5 A FU 12 Hydraulijäähdytin 25 A FU 13 Päävaroke 60 A FU 15 Sytytystulpat 70 A FU 20 Tuuletin (lisävaruste) 20 A FU 21 Tuuletin, ohjaamo (lisäva- ruste) 25 A FU 22 Kompressori (lisävaruste) 7,5 A EY-vaatimustenmukaisuus- vakuutus Tuote: Päällä istuttava lakaisui- murikone Tyyppi: 1.186-145.0 Yksiselitteiset EU-direktiivit 2006/42/EY (+2009/127/EY) 2014/30/EU 2000/14/EY Sovelletut harmonisoidut standardit EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 Sovelletut kansalliset standardit

Sovellettu yhdenmukaisuuden analy- sointimenetelmä 2000/14/EY: Liite V Äänen tehotaso dB(A) Mitattu: 100 Taattu: 103 Chairman of the Board of Management Director Regulatory Affairs & Certification 150 FI- 12 Häiriöapu Häiriö Apu Laitetta ei voida käynnistää Mene istumaan kuljettajan istuimelle, tällöin istuimen kosketuskytkin aktivoituu. Lataa tai vaihda akku Tankkaa polttoainetta, ilmaa polttoainejärjestelmä Vaihda polttoainesuodatin Polttoaine-esisuodattimen vaihto Tarkasta polttoaineen johtojärjestelmä, liitokset ja liitännät, kunnosta tarvittaessa. Ota yhteyttä Kärcher-asiakaspalveluun Moottori käy epätasaisesti Puhdista tai vaihda ilmansuodatin Tarkasta polttoaineen johtojärjestelmä, liitokset ja liitännät, kunnosta tarvittaessa. Ota yhteyttä Kärcher-asiakaspalveluun Moottori ylikuumenee Lisää jäähdytysnestettä Huuhtele jäähdytin Kiristä kiilahihna Ota yhteyttä Kärcher-asiakaspalveluun Moottori käy, mutta kone liikkuu vain hitaasti tai ei ollenkaan Vapauta seisontajarru Tarkasta kietoutuneiden nauhojen ja narujen varalta. Ota yhteyttä Kärcher-asiakaspalveluun Viheltävä ääni hydrauliikassa Täytä hydraulinestettä Ota yhteyttä Kärcher-asiakaspalveluun Harjat pyörivät vain hitaasti tai ei ollenkaan Käännä kaasuvipu aivan eteen (suuri kierrosluku). Tarkasta kietoutuneiden nauhojen ja narujen varalta. Ota yhteyttä Kärcher-asiakaspalveluun Vähän tai ei ollenkaan imutehoa harjojen alueella Suodattimien puhdistus Ota yhteyttä Kärcher-asiakaspalveluun Laite pölisee Säädä sivutiivisteet. Käynnistä imuturbiini Puhdista pölysuodatin Vaihda suodattimen tiivisteet Ota yhteyttä Kärcher-asiakaspalveluun Lakaisinyksikkö jättää roskia maa- han Tyhjennä roskasäiliö Sulje roskasäiliö kokonaan Puhdista pölysuodatin Vaihda lakaisutela Säädä lakaisupeilit Vaihda roskasäiliön tiivistenauhat Poista lakaisutelan kiinnijuuttumisen aiheuttaja Ota yhteyttä Kärcher-asiakaspalveluun Roskasäiliö ei nouse tai laskeudu Poista varmistustuet lakaistujen roskien säiliöstä Ota yhteyttä Kärcher-asiakaspalveluun Roskasäiliö kääntyy liian hitaasti tai ei ollenkaan Ota yhteyttä Kärcher-asiakaspalveluun Käyntihäiriöitä hydraulisesti liiku- telluissa laitteissa Ota yhteyttä Kärcher-asiakaspalveluun 151FI- 13 Tekniset tiedot KM 170/600 R D Classic Laitteen tiedot Ajonopeus, eteenpäin km/h 14 Ajonopeus, taaksepäin km/h 14 Nousukyky (maks.) -- 18% Pintateho ilman sivuharjaa m

/h 18800 Lakaisuteho yhdellä sivuharjalla m

/h 23800 Pintateho kahdella sivuharjalla m

/h 28000 Työleveys ilman sivuharjaa mm 1344 Työleveys yhdellä sivuharjalla mm 1700 Työleveys kahdella sivuharjalla mm 2000 Suojatyyppi tippuvedeltä suojattu -- IPX 3 Toiminta-aika täydellä tankilla h 4,5 Moottori Tyyppi -- Kubota V1505 (E4B) Rakennetyyppi -- 4-sylinterinen nelitahti-dieselmoottori

Päästöt EU-asetuksen 2016/1628 mittausmenettelyn mukaisesti (vaihe V) g/kWh 1018,0 Jäähdytystapa -- Vesijäähdytys Pyörimissuunta -- vastapäivään Iskutilavuus cm

Teho maks. kW/PS 18,5/24,8 2300 1/min Akku V, Ah 12, 72 Käyttöaineet Moottoriöljyn määrä l 6 Moottoriöljyn tyyppi > 25 °C SAE30, SAE10W-30, SAE15W-40

Hydrauliikkaöljy -- Renol HV 46 Hydrauliikkaöljyn määrä l 37 Jäähdytysaine (SAE J814C) -- Stilmoil Antifrost Käsin voideltavat voitelupisteet Yleisrasva Roskasäiliö Maks. tyhjennyskorkeus mm 1540 Lakaisutavara-astioiden tilavuus l 600 Lakaisutela Lakaisutelan halkaisija mm 400 Lakaisutelan leveys mm 1344 Kierrosluku 1/min 340 Lakaisupeili mm 80 Sivuharjat Sivuharjan halkaisija mm 650 Kierrosluku (portaaton) 1/min 0 - 63 Renkaat Koko edessä -- 6.00-8 Ilmanpaine edessä bar 8 Koko takana -- 5.00-8 Ilmanpaine takana bar 8 Jarru Etupyörät -- mekaaninen Takapyörä -- hydrostaattiset Suodatin- ja imujärjestelmä Rakennetyyppi -- Poimusuodatin Kierrosluku 1/min 2900 Hienopölynsuodattimen suodatinpinta m

9,1 Imujärjestelmän nimellisalipaine mbar 18,5 Imujärjestelmän nimellistilavuusvirta m

/h 1650 Tärytinjärjestelmä -- Sähkömoottori 152 FI- 14 Ympäristöolosuhteet Lämpötila °C -5 – +40 Ilmankosteus, ei kasteleva % 0 - 90 Mitatut arvot EN 60335-2-72 mukaisesti Melupäästö Äänenpainetaso L

dB(A) 82 Epävarmuus K

dB(A) 3 Äänitehotaso L

dB(A) 103 Laitteen tärinät Käsi-käsivarsi tärinäarvo m/s

0,7 Epävarmuus K m/s
