Ürün tipi	Arkadan itmeli sürücülü süpürme makinesi
Marka	Kärcher
Model	KM 170600 R D Classic
Boyutlar (U × G × Y)	2742 × 1904 × 2213 mm
Boş ağırlık	1 695 kg
Toplam izin verilen ağırlık	2 701 kg
Güç kaynağı	Kubota V1505 (E4B) 4 zamanlı dizel motor, 1 498 cm³, 18,5 kW (24,8 PS) @ 2 300 dev/dk
Yakıt deposu kapasitesi	26 L (dizel)
Akü	12 V, 72 Ah
Maksimum hız (ileri ve geri)	14 km/sa
Maksimum eğim (ileri yön)	%18
Maksimum yanal eğim	%10
Süpürme genişliği (yan fırçasız / 1 / 2 yan fırça ile)	1 344 mm / 1 700 mm / 2 000 mm
Maks. süpürme kapasitesi	28 000 m²/sa (2 yan fırça ile)
Toz haznesi hacmi	600 L
Hazne boşaltma yüksekliği	1 540 mm
Döner fırça çapı	400 mm
Yan fırça çapı	650 mm
Filtrasyon yüzeyi (ince toz filtresi)	9,1 m²
Frenler	Mekanik (ön tekerlekler) + hidrostatik (arka tekerlek)
Lastik basıncı (ön ve arka)	8 bar
Bakım	Günlük: seviye kontrolleri, lastik basıncı, filtre temizliği; haftalık: radyatör temizliği, hidrolik yağı kontrolü; servis saatlerine göre yetkili servis tarafından bakım
Yedek parça ve onarılabilirlik	Orijinal Kärcher yedek parçaları mevcuttur; yetkili servis tarafından onarım; garanti ülke koşullarına göre
Güvenlik	Park freni, koltuk emniyet kontağı, kontak anahtarı, devrilme koruması (eğimler), sürücü koltuktan kalkarsa motorun otomatik durması
Genel bilgiler	Sadece dış mekan kullanımı; patlayıcı ortamlarda veya yanıcı sıvıları emmek için kullanmayın; isteğe bağlı karayolu trafik izni

Sık sorulan sorular - KM 170600 R D Classic Kärcher

Kärcher KM 170600 R D Classic süpürme makinesi nasıl çalıştırılır?

Sürücü koltuğuna oturun, park frenini çekin, gaz kolunu maksimum devirin yaklaşık %75'ine ayarlayın, ardından kontak anahtarını I konumuna (ateşleme) çevirin. Dizel motor için ön ısıtma lambası sönene kadar bekleyin, ardından anahtarı II konumuna çevirerek marş yapın (maks. 10 saniye). Anahtarı bırakın: I konumuna geri döner. Sıcaklık < 0 °C ise motorun ısınmasını bekleyin.

Döner fırçanın süpürme izi nasıl ayarlanır?

Önce lastik basıncını kontrol edin (8 bar). Makineyi toz veya tebeşirle kaplı düz bir zemine yerleştirin. Kontrol kolu ile döner fırçayı indirin ve yaklaşık 10 saniye çalıştırın. Fırçayı kaldırın ve geri gidin. İz, 80 ila 85 mm genişliğinde düzenli bir dikdörtgen oluşturmalıdır. Ayarlamak için yuvanın sabitleme vidasını gevşetin, yuvayı dışarı doğru eğin, ardından ayar vidasını (yay) istenen genişliğe ulaşana kadar ayarlayın.

Toz haznesi nasıl boşaltılır?

Önce döner fırçayı ve yan fırçayı kaldırın (kollar 1 ve 3'ü geri çekin). Toplayıcı kapağını kapatın (kol 4'ü geri çekin). Toz haznesini kaldırın (kol 2'yi geri çekin). Boşaltma noktasına yavaşça ilerleyin, park frenini çekin, ardından toplayıcı kapağını açın (kol 4'ü ileri itin) boşaltmak için. Kapağı kapatın, freni bırakın, uzaklaşın, ardından hazneyi indirin (kol 2'yi ileri itin). Asla kaldırılmış haznenin altında durmayın!

Hangi zemin türleri süpürülebilir?

Süpürme makinesi kirli dış mekan yüzeyleri için tasarlanmıştır: asfalt, endüstriyel zeminler, şap, beton, parke taşı. Dengesiz zeminlerde veya ilerleme yönünde %18'den, yanal %10'dan fazla eğimde kullanmayın. Sıvıları, yanan nesneleri, yapışkan bantları veya sarılabilecek telleri süpürmekten kaçının.

İnce toz filtresi nasıl bakım yapılır?

Filtre her 10 dakikada bir otomatik olarak temizlenir. Manuel temizlik için filtre temizleme tuşunu kullanın. Filtreyi asla suyla yıkamayın. Değiştirmek için Kärcher servisine başvurun. Ön kapağı açın, filtre kapağının kilidini açın, eski filtreyi çıkarın ve yeniyi doğru yönde takın.

Motor çalışmazsa ne yapmalı?

Koltuğa oturduğunuzdan emin olun (emniyet kontağı). Akü şarjını (12 V) ve yakıt seviyesini kontrol edin. Gerekirse yakıt devresini hava alın. Yakıt filtresi tıkalıysa değiştirin. Sorun devam ederse Kärcher servisine başvurun.

Yakıt deposu kapasitesi ve çalışma süresi nedir?

Depo 26 L dizel alır. Tam gazda sürekli çalışma süresi yaklaşık 4,5 saattir. 0 °C'nin altında kış dizeli kullanarak donma sorunlarını önleyin.

Süpürme makinesi kendi kendine hareket edemezse (arıza) nasıl taşınır?

Motor kapağını açın. Hidrolik pompanın serbest tekerlek vidasını (kırmızı) bulun. Çerçeve tutucudaki özel aleti (kırmızı lokma anahtar) kullanarak saat yönünün tersine 180° çevirin. Makineyi uzun mesafelerde taşımayın ve 10 km/saati aşmayın. Taşıma işleminden sonra vidayı saat yönünde sonuna kadar çevirin.

Önemli güvenlik talimatları nelerdir?

İşitme koruması kullanın (ses seviyesi 103 dB(A)). Çocukların makineyi kullanmasına izin vermeyin. Yakıt doldururken sigara içmeyin. Herhangi bir müdahaleden önce motoru durdurun, anahtarı çıkarın ve park frenini çekin. Rampsiz 70 mm'den yüksek engelleri aşmayın. Acil durumda, koltuğun altındaki acil çekici kullanarak kabin camını kırın.

Yedek parçalar nereden bulunur ve garanti nasıl işler?

Sadece orijinal Kärcher parçaları kullanın. Referanslar için www.kaercher.com adresini ziyaret edin. Garanti, ülkenizin koşullarına göre geçerlidir; satıcınıza veya yetkili servise satın alma belgesiyle başvurun. Bakım işlemleri, garantinin korunması için Kärcher servisi tarafından yapılmalıdır.

KULLANIM KILAVUZU KM 170600 R D Classic Kärcher

Kullanım kılavuzundaki semboller

boller

Cihaz üzerindeki semboller TR 1

Genel bilgiler TR 1

Çevre koruma TR 2

Garanti TR 2

Fonksiyon TR 2

Kurallara uygun kullanım TR 2

Uygun zeminler TR 2

Kullanım ve çalışma elemanları TR 3

Süpürge makinesinin resmi TR 3

Kumanda elemanları TR 3

Cihazı çalıştırmaya başlamadan

önce TR 4

Frenin kilitlenmesi/çözülmesi TR 4

mesi TR 4

Süpürme makinesinin özel

tahrik olmadan hareket etmesi TR 4

Süpürme makinesini özel

tahrik ile hareket ettirmek TR 4

İşletime alma TR 4

Genel bilgiler TR 4

Kontrol ve bakım çalışmaları TR 4

Çalıştırma TR 4

Sürücü koltuğunun ayarlanması TR 4

Cihazı çalıştırma TR 4

Cihazı sürme TR 5

Cihazı çalıştırma TR 4

Cihazı sürme TR 5

Süpürme modu: TR 5

Süpürge haznesinin boşaltılması TR 5

Cihazın kapatılması TR 6

Taşıma TR 6

Depolama/durdurma TR 6

Koruma ve Bakım TR 6

Genel bilgiler TR 6

Temizlik TR 6

Bakım aralıkları TR 6

Bakım çalışmaları TR 7

AB uygunluk bildirisi TR 11

Arızalarda yardım TR 12

Teknik Bilgiler TR 13

Güvenlik uyarıları

Güvenlik uyarıları

Duyma kusurları tehlikesi.

Koruyucu kulaklıklar takın.

Kullanım kılavuzundaki semboller

TEHLİKE

Ağır bedensel yaralanmalar ya da ölüme neden olan doğrudan bir tehlike için.

△UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.

TEDBİR

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için.

Cihaz üzerindeki semboller

Sýcak yüzeyler nedeniyle yanma tehlikesi! Cihazda calypmaya baplaman废弃, egroz sistini yeterinde sojutun.

Cihazdaki çalışmaları her zaman uygun eldivenlerle yapın.

Hareketli araç parçaları arasında sıkışma nedeniyle ezilme tehlikesi.

Hareketli parçalar nedeniyle yaralanma tehlikesi. Elinizi içeri sokmayın.

Yangın tehlikesi. Yanan veya kor halindeki maddeleri temizlemeyin.

Süpürme haznesi kaldırılmışken yapılan işlerde zeminin maksimum eğimi.

Aracı sürüş yönünde sadece maksimum %18'e kadar eğimlerde sürün.

Hasar görme tehlikesi! İnce toz filtresini yıkamayın.

Genel bilgiler

Ambalajı açarken bir nakliye hasarı tespit edilirse, satış merkezinizi bilgilendirin.

-Cihazın üzerindeki uyarı ve bilgi tabelaları tehlikesiz kullanım için önemli bilgiler verir.

-Kullanım kılavuzundaki uyarıların yanında yerel yönetimin belirlediği güvenlik ve kaza önleme talimatları dikkate alınmalıdır.

İndirme bilgileri

△ Tehlike

Yaralanma tehlikesi, hasar tehlikesi! Yükleme sırasında cihazın ağırlığına dikkat edin!

Boş a®,rlık (Montaj setteri ha-riç)

1695 kg*

• Montaj setleri takılmışsa ağırlık buna uygun olarak daha yüksek olur.

→ Forklift kullanmayın.

Cihazı yüklerken uygun bir rampa veya bir vinç kullanılmalıdır! → Bir rampa kullanırken dikkat edin: Zemine olan mesafe 70 mm Cihaz bir palet üzerinde teslim edilirse, birlikte verilen kerestelerle bir indirme rampası hazırlanmalıdır. Bu konudaki kılavuzu 2. sayfada bulabilirsiniz (zarfin iç sayfası). Önemli uyarı: Her kereste 2 civatayla vidalanmalıdır.

Sürüş modu

△ Tehlike

Yaralanma tehlikesi, hasar tehlikesi!

△ Tehlike

Yaralanma tehlikesi!

Çok büyük eğimlerde devrilme tehlikesi.

• Aracı sürüş yönünde sadece maksimum %18'e kadar eğimlerde sürün. Virajlardan hızlı geçerken devrilme tehlikesi. Virajlarda yavaş sürün. Stabil olmayan zeminlerde devrilme tehlikesi. Cihazı sadece sabitlenmiş zeminlerde hareket ettirin. Çok büyük yan eğimde devrilme tehlikesi.
• Aracı sadece sürüş yönünün enine doğru (maksimum %10'a kadar eğimlerde) sürün. Cihaz, hava ve kara mesafelerine uyulabilmesi için deniz seviyesinden 2.000 metrenin üzerindeki rakımlarda kullanılmamalıdır.
• (Yalnızca Finlandiya'da geçerli olmak üzere) Cihaz, PVC hortum hattıyla donatılmışsa düşük ortam sıcaklıklarında (0°C altında) kullanılmamalıdır. Cihazınıza dair sorularınız varsa lütfen Kircher ile iletişime geçin. -Prensip olarak motorlu taşıtlar için geçerli koruyucu önlemler, kurallar ve düzenlemelere uyulmalıdır. -Kullanıcı personel cihazı talimatlara uygun olarak kullanmalıdır. Sürüş şeklinde yerel kuralları dikkate almalı ve çalışma esnasında özellikle çocuklar olmak üzere 3. şahıslara dikkat etmelidir.

-Cihaz, sadece kullanım konusunda eğitim almış ya da kullanım konusundaki yeteneklerini ispatlamış ve kullanım için açık bir şekilde görevlendirilmiş kişiler tarafından kullanılmalıdır. -Cihaz çocuklar ya da gençler tarafından kullanılmamalıdır. - Refakatçi kişilerin araca alınmasına izin verilmemektedir. - Oturulan cihazlar sadece koltuktan hareket ettirilmelidir. → Cihazın yetkisiz bir şekilde kullanılmasını önlemek için, kontak anahtarı çekilmelidir. Cihaz, motor çalışırken kesinlikle gözetimsiz durumda bırakılmamalıdır. Kullanıcı personel, ancak motoru durdurduktan, cihazı denetimsiz hareketlere karşı emniyete aldıktan, gerekirse el frenini çektikten ve kontak anahtarını çektikten sonra cihazı terk etmelidir.

Yanmalı motora sahip cihazlar

△ Tehlike

Yaralanma tehlikesi! - Egzoz gazı deliği kapatılmamalıdır. - Egzoz gazı deliğine doğru eğilmeyin ya da deliği tutmayın (yanma tehlikesi). Tahrik motoruna dokunmayın ya da motoru tutmayın (yanma tehlikesi). - Egzoz gazları zehirlidir ve sağlığa zarar verir, bu gazlar solunum yoluyla alınmamalıdır. Motorun, durdurulduktan sonra yaklaşık 3 - 4 saniye ek çalışmaya ihtiyacı vardır. Bu zaman aralığında mutlaka çalışma bölgesinden uzak durun.

Sürücü kabinli cihazlar

-Acil durumda, camları imdat çekiciyle kırın.

NOT

İmdat çekici, sürücü koltuğunun altındaki ayak bölmesinde yer alır.

Aksesuarlar ve yedek parçalar

• Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılmalıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir. Yedek parçalar hakkında diğer bilgileri, www.kaearcher.com adresindeki Servis bölümünden alabilirsiniz.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Her ülke yetkili distribütörümüz tarafından verilmiş garanti şartları çerçevesinde oluşan muhtemel hasarın, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğunda, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Fonksiyon

Süpürme makinesi, süpürme kanadı prensibine göre çalışır.

• Döner süpürme silindiri kiri doğrudan süpürme haznesine aktarır. -Yan fırça, süpürme yüzeyinin kenarlarını ve köşelerini temizler ve kiri döner silindirin şeridine gönderir. -İnce toz, bir toz filtresi üzerinden süpürme fanından geçirilerek emilir.

Kurallara uygun kullanım

Bu süpürme makinesini sadece bu kullanım kılavuzundaki bilgilere uygun olarak kullanın.

Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçirilmelidir. Eğer hasar veya eksik varsa kullanılmamalıdır. -Bu süpürme makinesi, dış alanlarda kirlenmiş yüzeyleri temizlemek için belirlenmiştir. -Cihaz, kapalı ortamlarda çalıştırılmamalıdır. -Uygun donanım (fabrika teslimi opsiyon) olmadan oturulan cihazlara açık trafikte izin verilmemiştir. -Cihaz, sadece resmi bir denetim merkezi tarafından daha önce teslim alındıktan sonra açık trafik yollarında kullanılabilir.

- Tüm cihaz kapakları yalnızca su teması bakımından korunan alanlarda açılabilir. - Cihaz, zararlı tozların emilmesi için uygun değildir. - Cihaz üzerinde değişiklikler yapılmamalıdır. - Asla patlayıcı sıvılar, yanıcı gazlar ve de inceltilmiş asit ve çözücü süpürmeyiniz/temizlemeyiniz! Buna, emilen havaya girdap tutulduğu zaman patlayıcı buharlar oluşturabilen benzin, tiner veya motorin de dahildir, ayrıca aseton, inceltilmiş asit ve çözücü madde de sayılabilir, çünkü bunlar cihazda kullanılmakta olan malzemelere bulaşabilir. - Yanan veya kor halindeki maddeleri süpürmeyiniz/temizlemeyiniz. - Cihaz, sadece kullanım kılavuzunda açıklanan zeminler için uygundur. - Sadece işletmeci veya yetkilisi tarafından, makine kullanımı için onaylanmış yüzeyler temizlenmelidir. - Tehlike bölgesinde bulunmak yasaktır. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır. - Genel kural olarak geçerlidir: Kolay tutuşabilen maddeleri cihazdan uzak tutun (Patlama/yanma tehlikesi).

Uygun zeminler

TEHLİKE

Yaralanma tehlikesi! Sürüşten önce zeminin taşıma kapasitesini kontrol edin.

- Asfalt - Sanayi zeminleri - Çimentolu döşeme - Beton - Kaldırım taşları

DİKKAT

Hasar tehlikesi! Süpürme silindirine dolanabilecekleri için bantlar, ipler veya telleri süpürmeyin.

Kullanım ve çalışma elemanları

A

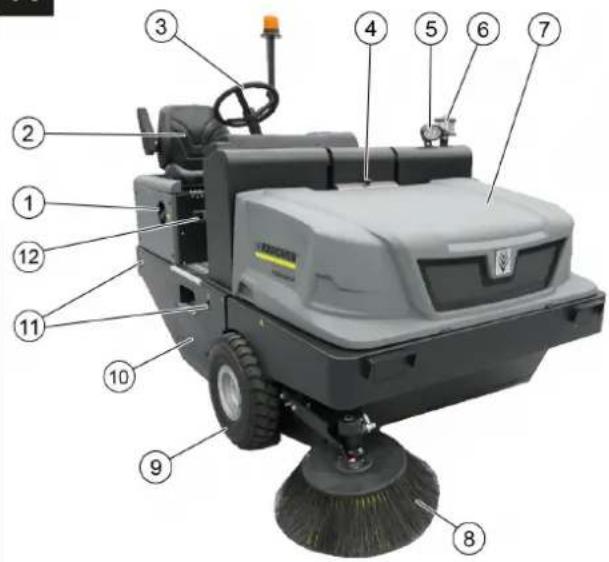

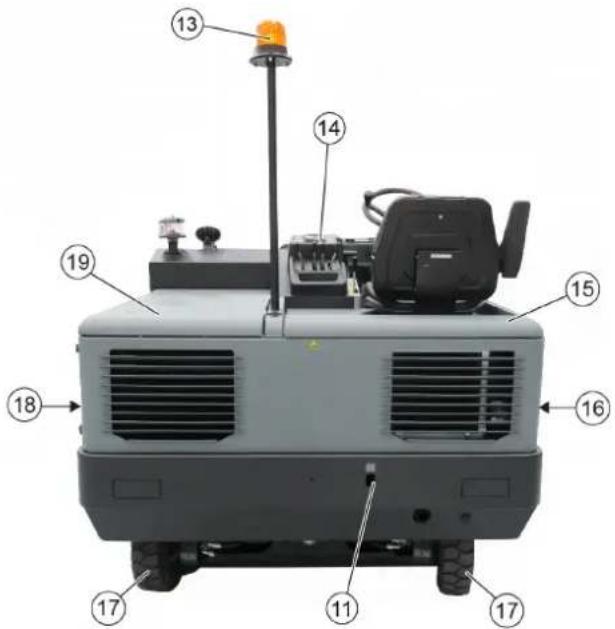

Süpürge makinesinin resmi Kumanda elemanları

Şekil A

1 Tank kapağı 2 Koltuk (koltuk kontak şalterli) 3 Direksiyon simidi 4 Cihaz kapağının kilidi 5 Blue Spot (opsiyonel) 6 Santrifüj kuvvetli ayırıcı 7 Cihaz kapağı 8 Yan fırça, sağ 9 Ön tekerlek 10 Süpürme merdanesine erişim 11 Sabit bağlama noktası 12 Tip levhası 13 Tepe lambası 14 Kumanda elemanları 15 Saç cihaz kapağı 16 Kapak, sağ 17 Tahrik tekerleği 18 Kapak, sol 19 Sol kapak (motor kaputu)

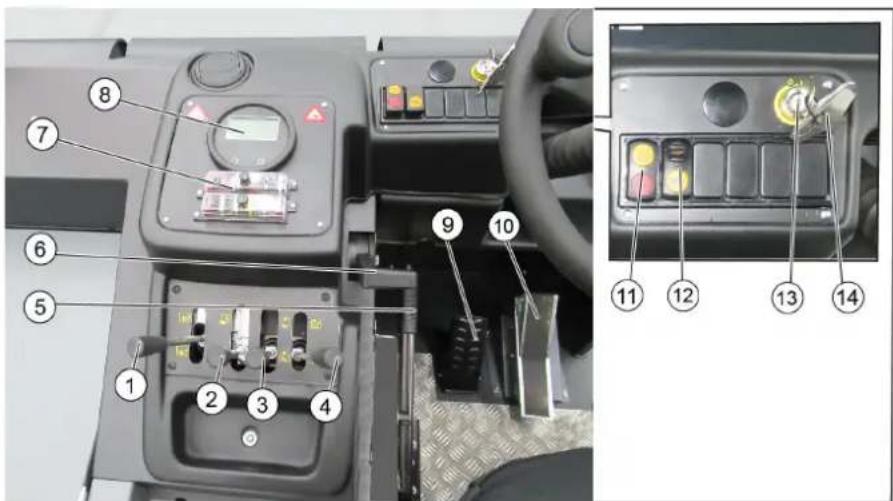

Şekil

1 Süpürge silindiri kolu aç/kapat 2 Kumanda kolu Süpürme haznesi kaldır/indir 3 Kumanda kolu Yan fırça kaldır/indir 4 Kumanda kolu Hazne kapağı

aç/kapat

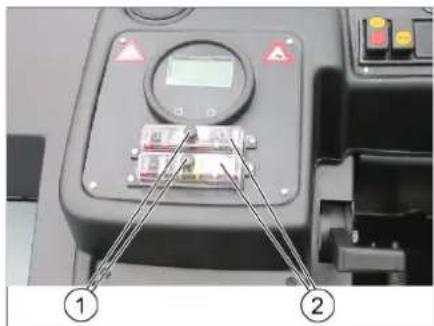

5 Park freni 6 Motor devir ayarı Gaz kolu 7 Sigortalar 8 Kontrol lambaları ve ekran 9 Fren pedalı 10 Gaz pedalı İleri/geri 11 Fan ve filtre temizleme şalteri Orta konum: Filtre temizliği ve fan kapalı Ön konum: Vantilatör açık Arka konum: Filtre temizliği açık 12 Korna şalteri 13 Kontak kilidi Konum 0: Motorun kapatılması Konum 1: Kontak açık Konum 2: Motorun çalıştırılması 14 Süpürge silindirine erişim anahtarı

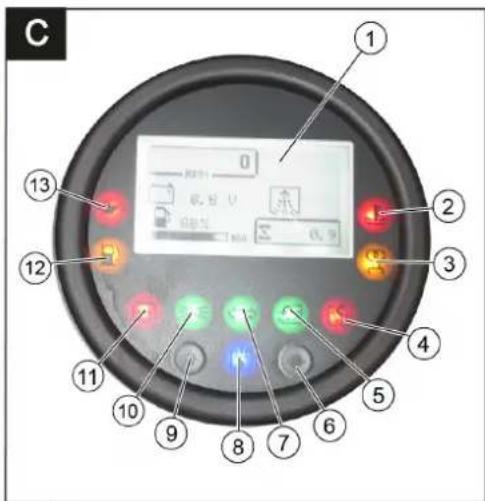

Kontrol lambaları ve ekran

Şekil

1 Elektronik gösterge Motor devri Filtre temizliği aktif Akü kapasitesi Çalışma saati sayacı Depo göstergesi 2 Soğutma suyu sıcaklığı uyarı lambası 3 Ön kızdırma kontrol lambası 4 Kir kabı kapağı kontrol lambası kapalı 5 Kir kabı kapağı uyarı lambası açık 6 Boş 7 Sinyal lambasının kontrol lambası Boş 8 Süpürme fanı 9 Boş 10 Çalışma aydınlatması kontrol lambası Boş 11 Akü kontrol lambası 12 Yakıt rezervi uyarı lambası 13 Yağ basıncı uyarı lambası

Cihazı çalıştırmaya başlamadan önce

El freninin kilitlenmesi/çözülmesi

→ El frenini çözün, bu sırada fren pedalına basın. → El frenini kilitleyin, bu sırada fren pedalına basın.

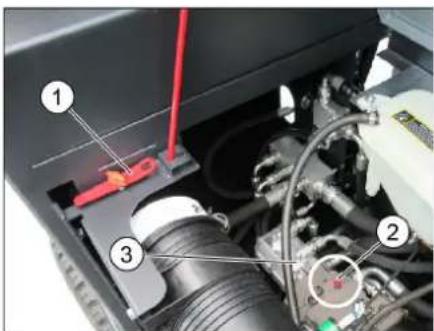

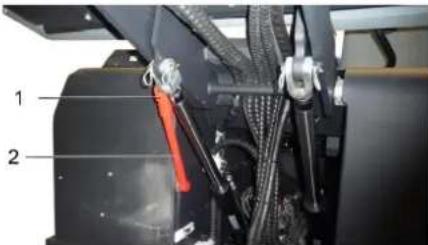

Süpürme makinesini özel tahrik olmadan hareket ettirmek

1 Özel alet

2 Tek yönlü kavrama vidası 3 Hidrolik pompa Motor kapağını açın. → Hidrolik pompa avara kolunun (kırmızı) civatasını 180° (saat yönünün tersine) döndürün.

Özel alet (kırmızı vida anahtarı), araç şasisinde avara kolunun yanındaki bir tutucuda yer alır.

TEDBİR

Süpürme makinesini özel tahrik olmadan uzun mesafeler boyunca ve 10 km/saatten daha hızlı hareket ettirmeyin.

→ Makineyi kaydırdıktan sonra, hidrolik pompanın avara kolunu saat yönünde dayanağa kadar geriye doğru döndürün.

Süpürme makinesini özel tahrik ile hareket ettirmek

→ Makineyi kaydırdıktan sonra, hidrolik pompanın avara kolunu saat yönünde dayanağa kadar geriye doğru döndürün.

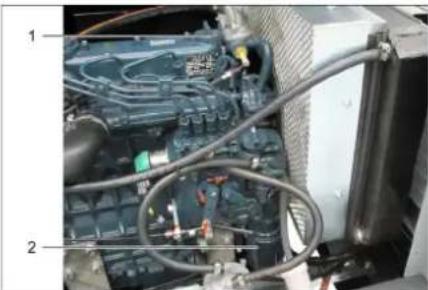

Cihazı kullanmadan önce, motor üreticisinin kullanım kılavuzunu okuyun ve özellikle güvenlik uyarılarına dikkat edin. → Süpürme makinesini düz bir yüzeye yerleştirin. Kontak anahtarını çıkarın. → Park frenini kilitleyin.

Kontrol ve bakım çalışmaları

Yakıt deposunun doldurma seviyesini kontrol edin. → Motor yağı seviyesini kontrol edin. → Soğutma suyu seviyesini kontrol edin. → Lastik hava basıncını kontrol edin. → Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın. → Tekerlekleri bant sarılması açısından kontrol edin. → Santrifüj kuvvetli ayırıcıyı ve hava filtresini kontrol edin, ihtiyaç anında temizleyin. Tüm kumanda elemanlarına ait fonksiyonu kontrol edin. Cihaza hasar kontrolü yapın. Toz filtresini filtre temizleme tuşuyla temizleyin.

Not: Açıklama için Bkz. Temizlik ve bakım bölümü.

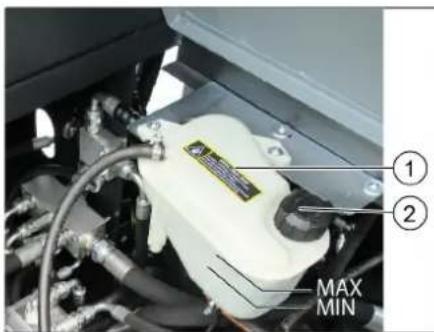

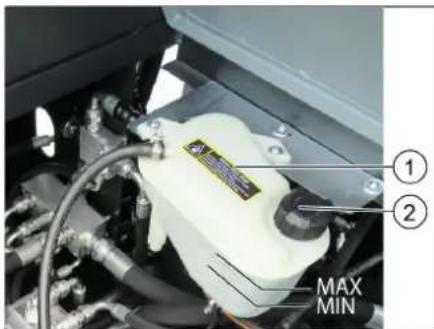

Antifriz koruma

1 Soğutma sıvısı genleşme kabı

2 Kapak

→ Donma tehlikesi varsa, soğutma suyunda yeterli antifriz olup olmadığını kontrol edin.

Yakıt alma

△Tehlike

Patlama tehlikesi!

• Sadece kullanım kılavuzunda belirtilen yakıt kullanılmalıdır.
• Kapalı mekanlarda yakıt almayın.
• Sigara içmek ve açık ateş yasaktır.
• Sıcak yüzeylere yakıt gelmemesine dikkat edin. → Motoru stop edin. Depo kapağını vidalayın. Dizel yakıt doldurun.

6°C'nin altındaki sıcaklıklarda sadece kış dizeli kullanılmalıdır; aksi takdirde dizel bileşenlerinin topraklanması nedeniyle işletmeye alma sırasında sorunlar oluşabilir.

→ Taşan yakıtı temizleyin ve depo kapağını kapatın. → Depo kapağını kapatın.

Çalıştırma

Sürücü koltuğunun ayarlanması

Koltuk ayarlama kolunu dışarı doğru çekin. Koltuğu itin, kolu bırakın ve oturun. Koltuğu ileri ve geri hareket ettirerek, bloke edilip edilmediğini kontrol edin.

Cihazı çalıştırma

DİKKAT

→ Fırçaların kaldırılmasını sağlayın. Tüm 4 kumanda kolu orta konumda olmalıdır. → Basma sırasında gaz pedalını tetiklemeyin! → Cihaz, bir koltuk kontak şalteriyle donatılmıştır. Sürücü koltuğu terk edilirken cihaz kapatılır. → Kontak açıldığında ince toz filtresi otomatik olarak temizlenir.

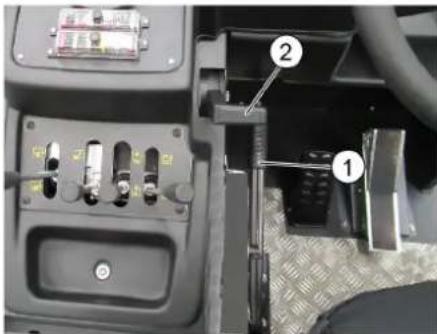

1 Park freni 2 Motor devir ayarı Gaz kolu → Sürücü koltuğuna oturun. → Park frenine basın. → Motor devrini, maksimum devrin yakl. %75 oranında ayarlayın. → Kontak anahtarını kontak kilidine takın. → Kontak anahtarını Ateşleme açık konumuna (Konum I) döndürün. Dizel motor: Ön ısıtma kontrol lambası yanar. Ön ısıtma kontrol lambası söndükten sonra kontak anahtarını pozisyon II'ye (motoru çalıştırma konumu) getirin ve motor çalışana kadar (maks. 10 saniye) sabit tutun. → Kontak anahtarını bırakın. Kontak anahtarı Pozisyon I konumuna döner. 0°C'nin altındaki ortam sıcaklıklarında: Çalışmaya başlamadan önce motoru düşük devirde ısıtın.

Not

Motor çalışmazsa, çalıştırma işlemini tekrarlayın.

Cihazı sürme

TEHLİKE

Kaza tehlikesi!

→ Süpürme haznesi kaldırılmış durumdayken aracı sürmek yasaktır!

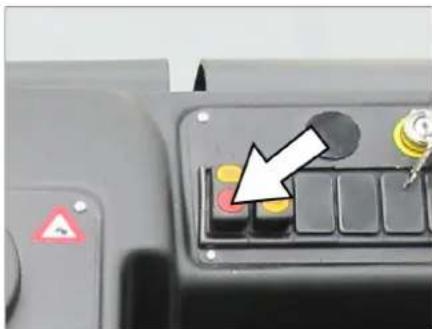

TEDBİR

Hasar görme tehlikesi!

→ Kalkıştan ya da aracın yüklenmesinden önce motoru yeteri derecede ısıtın. → Gaz pedalına her zaman dikkatli ve yavaşça basın. İleri ve geri sürüş arasında ya da ters yönde ani geçişler yapmayın.

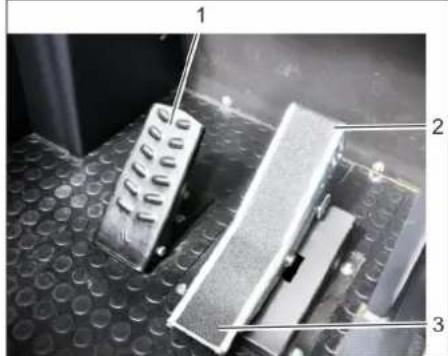

1 Fren pedalı 2 Gaz pedalı "ileri" 3 Gaz pedalı "geri"

→ Motor devri ayarını tamamen öne itin (çalışma devri). Fren pedalına basın ve pedalı basılı tutun. → Park frenini çözün. → Gaz pedalına yavaşça basın. → Sürüş yönüne direksiyon simidiyle kumanda edin.

İleri sürme

→ Gaz pedalına "ileri" yavaşça basın.

Geriye doğru sürüş

TEHLİKE

Yaralanma tehlikesi!

→ Geri hareket sırasında üçüncü kişiler için hiçbir tehlike oluşmamalı, gerekirse yönlendirme yardımı alın. → Gaz pedalına "geri" yavaşça basın.

Sürüş durumu

→ Gaz pedalıyla sürüş hızı kademesiz olarak ayarlanabilir. Hidrolik sistemi zarar görebileceği için pedala sarsarak basmaktan kaçının. Rampa yokuş aşağı düşüş meydana gelirse sürüş pedalını hafifçe geri çekin.

Frenler/durma

→ Sürüş pedalını bırakın, cihaz kendiliğinden frenler ve durup kalır. Daha kuvvetli fren etkisi için ya da acil durumlarda fren pedalına basın.

Engellerin üstünden geçilmesi

DİKKAT

Nesneler veya gevşek engellerin üzerinden geçilmemeli veya bunlar itilmemelidir. 70 mm'nin üstündeki sabit engellerin üstünden geçilmesi: → Engellerin üstünden sadece uygun bir rampayla geçin. 70 mm'ye kadar sabit engellerin üstünden geçilmesi: Yavaş ve dikkatlice ilerleyin ve engellerin üstünden geçin.

Süpürme modu:

TEDBİR

Paket bantları, teller veya benzeri cisimleri süpürmeyin, bunlar süpürge mekanizmasının zarar görmesine neden olur.

Not: En uygun temizleme sonucunu elde etmek için, sürüş hızı ortama uyarlanmalıdır.

Not: İnce toz filtresi her 10 dakikada bir otomatik olarak temizlenir.

Not: İnce toz alanında birkaç kez çalışılması durumunda filtrenin sık sık temizlenmesi gerekir. Bunun için ince toz filtresini arada bir temizleyin.

İnce toz filtresini manuel olarak temizleyin

→ İnce toz filtresini filtre temizliği tuşu ile temizleyin.

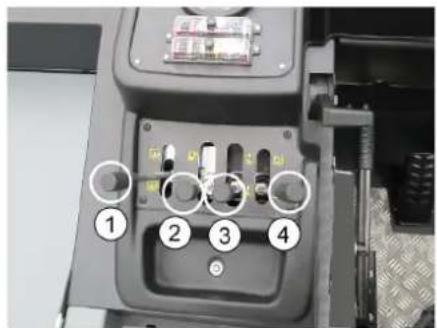

Kumanda kolu

1 Süpürge silindirini aç ve indir (öne doğru) / kapat ve kaldır (arkaya doğru) 2 Kir kabını indir (öne doğru) / kaldır (arkaya doğru) 3 Yan süpürgeyi indir (öne doğru) / kaldır (arkaya doğru) 4 Hazne içeriğini aç (öne doğru) / kapat (arkaya doğru)

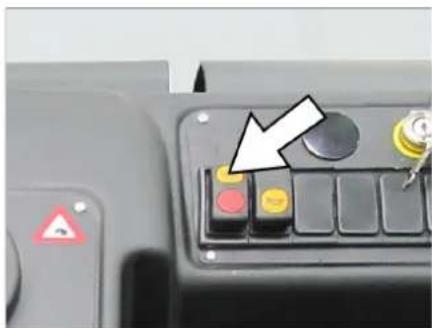

Kuru zemini süpürme

Fanı çalıştırın. → Hazne kapağı kumanda kolu (4) öne doğru: Hazne kapağı açılır. Not: Yeşil gösterge lambası yanmalıdır. Yüzey temizliği sırasında: Süpürge silindiri kolu (1) ileriye: Süpürge silindiri açılır ve alçalır. → Yan kenarların temizlenmesi sırasında: Yan fırça kumanda kolu (3) öne: Yan fırça iner.

Nemli veya ıslak zeminleri temizlemek

→ Fanı kapatın. → Hazne kapağı kumanda kolu (4) öne doğru: Hazne kapağı açılır. Not: Yeşil gösterge lambası yanmalıdır. → Yüzey temizliği sırasında: Süpürge silindiri kolu (1) ileriye: Süpürge silindiri açılır ve alçalır. → Yan kenarların temizlenmesi sırasında: Yan fırça kumanda kolu (3) öne: Yan fırça iner.

Süpürge haznesinin boşaltılması

TEHLİKE

Yaralanma tehlikesi!

Boşaltma işlemi sırasında, süpürge haznesinin hareketli alanında hiç kimse ve hayvan bulunmamalıdır.

TEHLİKE

Ezilme tehlikesi!

→ Asla boşaltma mekanizmasının çubuklarından tutmayın. Kaldırılmış haznenin altında durmayın.

△ TEHLİKE

Devrilme tehlikesi! → Cihazı, boşaltma işlemi sırasında düz bir zeminde bırakın.

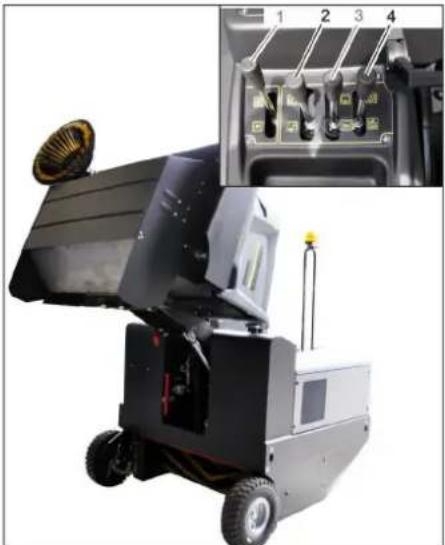

DİKKAT

Yaralanma ve hasar tehlikesi! → Boşaltma işlemi sırasında dönen süpürme merdanesi nedeniyle dışarı taşlar fırlayabilir.

Süpürme merdanesini ve yan fırçayı kumanda kollarıyla kaldırın, bunun için kumanda kollarını (1 ve 3) geriye itin. → Hazne kapağını kapatın, bunun için kumanda kolunu (4) geriye itin. Not: Kırmızı gösterge lambası yanmalıdır. → Süpürme haznesini kaldırın, bunun için süpürme haznesi kumanda kolunu (2) geriye itin. → Toplama haznesine doğru yavaşça yaklaşın. → Park frenini kilitleyin. → Hazne kapağını açın, bunun için hazne kapağı kumanda kolunu (4) öne doğru bastırın ve süpürme haznesini boşaltın. Not: Yeşil gösterge lambası yanmalıdır. → Hazne kapağını kapatın, bunun için son konuma yatana kadar hazne kapağı kumanda kolunu (4) geriye doğru çekin. Not: Kırmızı gösterge lambası yanmalıdır. → Park frenini çözün. → Yavaşça toplama haznesinden uzaklaşın. → Süpürme haznesini son konuma indirin, bunun için süpürme haznesi kumanda kolu (2) öne itin.

Cihazın kapatılması

→ Süpürme merdanesini ve yan fırçayı kumanda kollarıyla kaldırın, bunun için kumanda kollarını (1 ve 3) geriye itin. → Hazne kapağını kapatın, bunun için kumanda kolunu (4) geriye itin. → Motor devri ayarını tamamen arkaya çekin. → Fren pedalına basın ve pedalı basılı tutun. → Park frenini kilitleyin. → Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın.

Taşıma

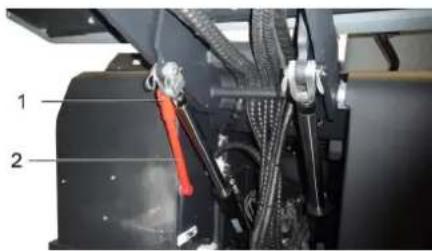

△TEHLİKE

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

→ Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın. → Park frenini kilitleyin. Cihazı, sabit bağlama noktalarından (4x) gergi kemerleri, halatlar ve zincirlerle emniyete alın. Cihazı tekerleklere takozlar koyarak emniyete alın. → Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

Depolama/durdurma

△TEHLİKE

Yaralanma ve hasar tehlikesi!

→ Depolama sırasında cihazın ağırlığına dikkat edin. Cihazı düz bir yere, donma olmayan bir ortama bırakın. Uygun örtülerle toza karşı koruyun. → Süpürme silindiri ve yan fırçadaki kıllara zarar vermemek için yan fırçaları kaldırın. → Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın. → Park frenini kilitleyin. → Süpürme makinesini kaymaya karşı emniyete alın. → Don bekleniyorsa, soğutma suyunu boşaltın ve yeterli miktarda antifriz bulunup bulunmadığını kontrol edin.

Cihaz uzun süre kullanılmayacaksa, aşağıdaki hususları dikkate alın:

→ Cihazı içten ve dıştan temizleyin. → Motor yağını değiştirin. Cihaz 4 haftadan uzun süre kullanılmayacaksa akünün eksi kutbunu sökün. → Aküyü, 2 aylık aralıklarla şarj edin. → Aküyü örtün ve kısa devreye karşı koruyun.

Koruma ve Bakım

Genel bilgiler

TEDBİR

Hasar görme tehlikesi!

İnce toz filtresini yıkamayın. Tüm cihaz kapakları yalnızca su teması bakımından korunan alanlarda açılabilir.

Onarımlar, sadece yetkili müşteri hizmetleri merkezleri ya da geçerli tüm güvenlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafından yapılmalıdır. → Yeri değiştirilmiş, mesleki amaçlarla kullanılan cihazlar, VDE 0701'e göre güvenlik kontrolüne tabidir. → Süpürme makinesini düz bir yüzeye bırakın. → Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkarın. → Park frenini kilitleyin.

Temizlik

TEDBİR

Hasar görme tehlikesi! Cihazı, hortumu veya tazyikli suyla temizlenmemelidir (kısa devre veya başka hasar tehlikesi).

Cihazın iç temizliği

△ Tehlike

Yaralanma tehlikesi! Toz koruyucu maske ve koruyucu gözlük takın.

Cihazı bir bezle temizleyin. Cihaza tazyikli havayla üflemeyin.

Cihazı, hafif yıkama çözeltisine batırılmış nemli bir bezle temizleyin.

Not: Agresif temizlik maddesi kullanmayın.

Bakım aralıkları

Not: Çalışma saati sayacı, bakım aralığının zamanını gösterir.

Müşteri talebi sonucunda bakım

Not: Müşterinin talebi sonucundaki tüm servis ve bakım çalışmaları, yetkili bir uzman tarafından uygulanmalıdır. İhtiyaç anında, her zaman bir Kärcher yetkili servisine başvurulabilir.

Günlük bakım:

Yakıt deposunun doldurma seviyesini kontrol edin. → Motor yağı seviyesini kontrol edin. → Soğutma suyu seviyesini kontrol edin. → Lastik hava basıncını kontrol edin. → Süpürme merdanesinde ve yan fırçalarda aşınma ve sarılmış bant kontrolü yapın. → Tekerlekleri bant sarılması açısından kontrol edin. → Santrifüj kuvvetli ayırıcıyı ve hava filtresini kontrol edin, ihtiyaç anında temizleyin. Tüm kumanda elemanlarına ait fonksiyonu kontrol edin. Cihaza hasar kontrolü yapın. Toz filtresini filtre temizleme tuşuyla temizleyin.

Haftalık bakım:

Yakıt filtresini kontrol edin. Radyatörü temizleyin. Hidrolik yağ temizleyicisini temizleyin. → Hidrolik sistemi kontrol edin. → Hidrolik yağı seviyesini kontrol edin. Fren hidroliği seviyesini kontrol edin. → Conta çıtalarına aşınma kontrolü yapın, ihtiyaç anında çıtaları değiştirin. → Hazne kapağını kontrol edin ve yağlayın.

Aşınmaya göre bakım:

Sızdırmaz çıtaları değiştirin. → Yan contaları ayarlayın veya değiştirin. Döner silindiri değiştirin. → Yan süpürgeleri değiştirin.

Not: Açıklama için Bkz. Bakım çalışmaları bölümü.

Müşteri hizmeti talebi sonucunda bakım

50 çalışma saatinden sonra bakım:

Muayene kontrol listesine göre ilk bakımı müşteri hizmetlerine yaptırın.

250/500/1000/1500/2000 çalışma saatinden sonra bakım:

→ Muayene kontrol listesine göre bakımı müşteri hizmetlerine yaptırın.

Not: Garanti taleplerini sağlamak için, garanti işleyiş süresi esnasında tüm servis ve bakım çalışmaları yetkili Kärcher müşteri hizmeti departmanınca bakım kitapçığına göre yapılmalıdır.

Bakım çalışmaları

On hazırlık:

→ Süpürme makinesini düz bir yüzeye yerleştirin. Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkarın. → Park frenini kilitleyin.

Genel güvenlik uyarıları

△ TEHLİKE

Yaralanma tehlikesi! Süpürme haznesi kaldırılmışken emniyet çubuğunu her zaman yerleştirin.

1 Emniyet çubuğu tutucusu 2 Emniyet çubuğu. Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyetli).

Akülerin Güvenlik uyarıları

Akülerdeki çalışmalar sırasında aşağıdaki uyarıları mutlaka dikkate alın:

Akü, kullanim kılıvuzu ve araç kullanim kılıvuzundaki uyanıla- ra dikkat edin!

Koruyucu gozlük kullanın!

Çocukları asit ve akülerden uzak tutun!

Patlama tehlükesi!

Ateş, kılıçüm, açık ileşke ve siga- ra ilemek)yasaktır!

Yaralanma tehlükesi!

Ilk yahrım!

Uyarı notu!

Tasfiye edilmesi!

Aküyüçöp bidonuna atmayın!

△ Tehlike

Patlama tehlikesi! Akünün üzerine, yani kutup başları ve hücre konektörlerine herhangi bir alet ya da benzeri bir madde koymayın.

△ Tehlike

Yaralanma tehlikesi! Yaraları kesinlikle kurşunla temas ettirmeyin. Akülerdeki çalışmalardan sonra ellerinizi yıkayın.

TEHLİKE

Yanma ve patlama tehlikesi!

• Sigara içmek ve açık ateş yasaktır. Akülerin şarj edildiği bölümler, şarj işlemi sırasında yüksek oranda patlayıcı gazlar oluştuğu için iyi şekilde havalandırılmış olmalıdır.

Tehlike

Yaralanma tehlikesi!

Göz ya da deriye asit temas etmesi durumunda, gözünüzü ya da derinizi bol temiz suyla yıkayın. Daha sonra zaman kaybetmeden doktora gidin. Kirlenmiş giysileri suyla yıkayın.

Akünün takılması ve bağlanması

→ Aküyü akü tutucu konumuna getirin. → Tutucuları akünün zeminine sıkıca takın. → Kutup terminalini (kırmızı kablo) artı kutba (+) bağlayın. → Kutup terminalini eksi kutba (-) bağlayın.

Not: Akü kutuplarında ve kutup terminallerinde kutup koruyucu gresle yeterli düzeyde koruma kontrolü yapın.

Akünün sıvı seviyesinin kontrol edilmesi ve düzeltilmesi

TEDBİR

Asitle doldurulmuş akülerde düzenli olarak sıvı seviyesini kontrol edin.

Tam dolu bir akünün asidi, 20 °C'de 1,28 kg/l spesifik ağırlığa sahiptir. -Kısmen dolu bir akünün spesifik ağırlığı 1,00 ve 1,28 kg/l arasındadır. Tüm hücrelerdeki spesifik ağırlık aynı olmalıdır. Tüm hücre bağlantılarını sökün. Asit test cihazıyla her hücreden bir numune alın. Asit numunesini tekrar aynı hücreye dökün. → Çok düşük sıvı seviyesinde hücreleri damıtılmış suyla işarete kadar doldurun. → Aküyü şarj edin. Hücre bağlantılarını takın.

Aküyü şarj edin

△ Tehlike

Yaralanma tehlikesi. Akülerle uğraşırken güvenlik talimatlarını dikkate alın. Şarj cihazı üreticisinin kullanım talimatını dikkate alın.

△ Tehlike

Aküyü sadece uygun bir şarj cihazıyla şarj edin.

Tüm akü bağlantılarını sökün. → Şarj cihazının artı kutup kablosunu akünün artı kutup girişiyle bağlayın. → Şarj cihazının eksi kutup kablosunu akünün eksi kutup girişiyle bağlayın. → Elektrik fişini takın ve şarj cihazını çalıştırın. → Aküyü olabildiğince en küçük şarj akımıyla şarj edin.

Not: Akü şarj edildikten sonra, şarj cihazını önce elektrik şebekesinden ve daha sonra aküden ayırın.

Akünün sökülmesi

→ Kutup terminalini eksi kutuptan (-) sökün. → Kutup terminalini artı kutuptan (+) sökün. → Tutucuları akünün tabanından gevşetin. → Aküyü akü tutucusundan alın. Kullanılmış aküyü geçerli düzenlemelere göre tasfiye edin.

Motor yağı seviyesinin kontrol edilmesi ve yağ eklenmesi

△Tehlike

Yanma tehlikesi!

→ Motoru soğumaya bırakın. → Motor yağı seviyesinin kontrolünü en erken 5 dakika motorun stop edilmesinden sonra uygulayın.

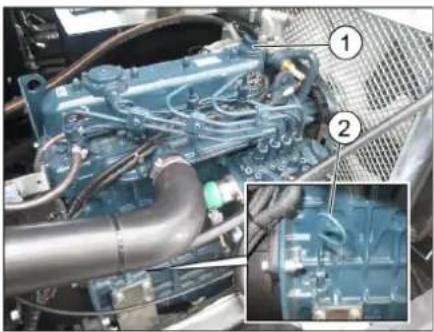

1 Yağ doldurma deliğinin vidalı tapası 2 Yağ ölçüm çubuğu → Yağ ölçüm çubuğunu dışarı çıkartın. → Yağ ölçüm çubuğunu silin ve itin. → Yağ ölçüm çubuğunu dışarı çıkartın. → Yağ seviyesini okuyun. → Yağ ölçüm çubuğunu tekrar içeri sokun.

- Yağ seviyesi "MIN" ve "MAX" işareti arasında olmalıdır. - Yağ seviyesi "MIN" işaretinin altındaysa, motor yağı ekleyin. - Motora "MAX" işaretinin üzerinde yağ doldurmayın. → Yağ doldurma deliğinin kapak civatasını gevşetin. → Motor yağını doldurun. Yağ türü: bkz. Teknik Özellikler → Yağ doldurma deliğini kapatın. En az 5 dakika bekleyin. → Motor yağı seviyesini kontrol edin.

Motor yağı ve motor yağı filtresinin değiştirilmesi

△UYARI

Yanma tehlikesi!

→ Motor yağını veya motor yağı filtresini değiştirmek için, yanma tehlikesi ortadan kalkana kadar aracı soğumaya bırakın.

Not

Sıcak bir motor, motor yağı boşaltma işlemini kolaylaştırır.

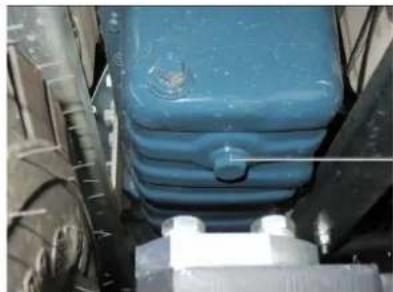

1 Yağ boşaltma cıvatası

En az 10 litre yağa uygun bir toplama kabını hazırda bulundurun. → Motoru stop edin. → Yağ doldurma kapağını sökün. Yağ boşaltma vidasını sökün. → Yağı boşaltın.

1 Yağ doldurma kapağı

2 Motor yağı filtresi

→ Yağ filtresini sökün. Yuvayı sızdırmazlık yüzeylerini temizleyin. Yeni yağ filtresinin contasına montajdan önce yağ sürün. Yeni yağ filtresini takın ve elinizle sıkın. Yeni conta ile yağ tapasını vidalayın. Sıkma torku: ...Nm → Motor yağını doldurun. Yağ cinsi ve dolum miktarı için teknik bilgiler bölümüne bakın. → Yağ doldurma kapağını kapatın. → Motoru yaklaşık 30 saniye boyunca çalıştırın. En az 5 dakika bekleyin. → Motor yağı seviyesini kontrol edin. Sızdırmazlık açısından kontrol edin. Eski yağı, bu iş için öngörülen toplama merkezlerine gönderin.

Hava filtresinin temizlenmesi ve değiştirilmesi

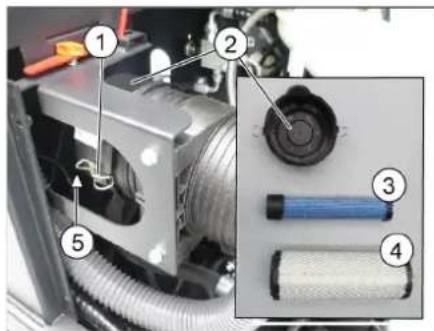

1 Kilit 2 Hava filtresi muhafazası 3 Emniyet kartuşu 4 Filtre kartuşu 5 Üfleme deliği aşağıda. Doğru kilidi açın. Hava filtresi muhafazasını çıkarın. Filtre kartuşunu çıkarın. Hava filtresi muhafazasının iç tarafını temizleyin. Emniyet kartuşunu sadece değiştirilecekse çıkarın. Filtre elemanının temizlenmesi: Sert bir yüzeye vurarak tozu silkin, maks. 30 psi (2 bar) ile iç taraftan dışarıya doğru basınçlı hava ile üfleyin. → Conta yüzeyi ve filtre kartuşu montaj için temiz ve hasarsız olmalıdır. → Temizlenmiş filtre kartuşunu yerleştirin. Önemli: Çok kirlenmiş ya da hasarlı bir filtre kartuşu değiştirilmelidir. Filtre elemanı değiştirilecekse emniyet kartuşu da değiştirilir.

Önemli: Filtre elemanı ve emniyet kartuşu değiştirilirken toz hiçbir şekilde üfleme deliğinin içine girmemelidir.

Uyarı: Montaj pozisyonu, üfleme delikleri aşağı gelecek şekildedir (bkz. Şekil).

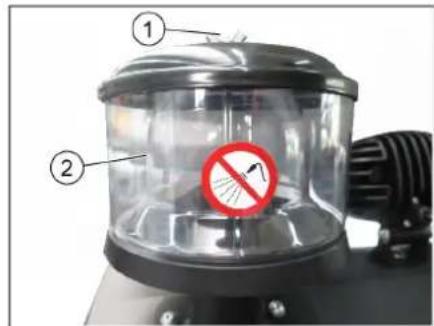

1 Kanatlı somun 2 Santrifüj kuvveti ayırıcı Kelebek somunu santrifüj kuvvetli ayırıcıdan sökün. → Santrifüj kuvvetli ayırıcıyı temizleyin.

Hidrolik yağı seviyesinin kontrol edilmesi ve hidrolik yağı eklenmesi NOT

Süpürme haznesi kaldırılmış olmalıdır.

→ Motor kapağını açın.

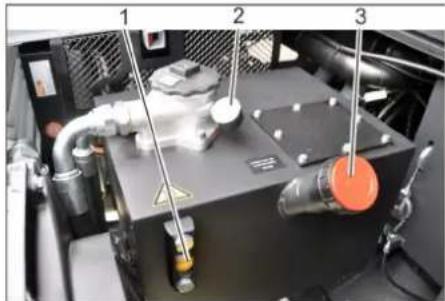

1 Hidrolik yağ kontrol camı 2 Manometre 3 Yağ doldurma deliğinin vidalı tapası → Hidrolik yağ seviyesini kontrol camından kontrol edin. -Yağ seviyesi "MIN" ve "MAX" işareti arasında olmalıdır. -Yağ seviyesi "MIN" işaretinin altındaysa, hidrolik yağ ekleyin. → Yağ dolum deliğinin kapağını sökün. Doldurma bölgesini temizleyin. Hidrolik yağı ekleyin. Yağ Türü: bkz. Teknik Özellikler → Yağ dolum deliğinin kapağını vidalayın. NOT

Manometre yüksek bir hidrolik yağı basıncı gösterirse, hidrolik yağı filtresi Karcher müşteri hizmetleri tarafından değiştirilmelidir.

Hidrolik sisteminin kontrol edilmesi

NOT

Hidrolik sisteme sadece Karcher müşteri hizmetleri tarafından bakım yapılmalıdır.

→ Park frenini kilitleyin. → Motoru çalıştırın. Tüm hidrolik hortumları ve bağlantıları sızdırmazlık kontrolü yapın.

Radyatörün kontrol edilmesi ve bakımı Tehlike

Sıcak su nedeniyle yanma tehlikesi! Radyatörü en az 20 dakika soğutun.

1 Soğutma sıvısı genleşme kabı 2 Kapak → Genleşme kabındaki soğutma suyu seviyesini kontrol edin (su seviyesi MIN ve MAX arasında olmalıdır). Radyatör lamellerini temizleyin. Radyatör hortumları ve bağlantılara sızdırmazlık kontrolü yapın.

Döner silindirin kontrolü

Motoru çalıştırın. → Süpürme haznesini son konuma kadar kaldırın. → Motoru stop edin. → Park frenini kilitleyin. Yüksek boşaltma emniyet çubuğunu yerleştirin. Bantları veya ipleri döner silindirden çıkarın. Emniyet çubuğunu dışarı alın. → Motoru çalıştırın. → Süpürme haznesini son konuma kadar indirin. → Motoru stop edin.

Döner silindirin değiştirilmesi

Kir kabı indirilmiş durumda.

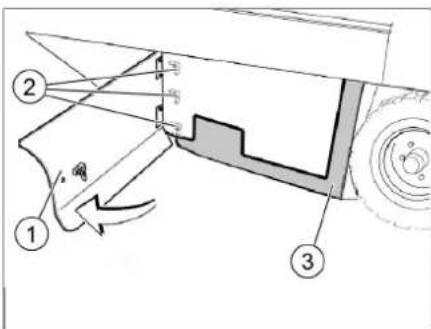

1 Yan kaplama, sağ 2 Kanatlı somun 3 Yan conta → Sağ yan kılıfı anahtar ile açın. → Tutucu sacdaki kelebek somunları yan contadan sökün ve tutucu sacı çıkarın.

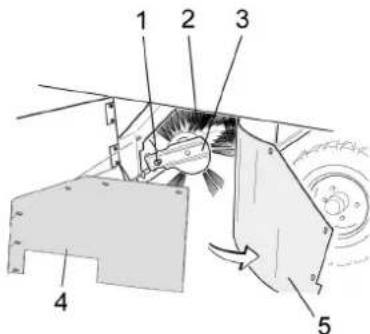

1 Süpürme silindiri bağlantısının sabitleme civatası 2 Süpürme silindiri 3 Süpürme silindiri bağlantısı 4 Yan conta tutucu sacı 5 Yan conta → Yan contayı dışarı doğru katlayın. → Süpürme merdanesi yuvasının sabitleme civatasını sökün ve yuvayı dışarı döndürün. Döner silindiri dışarı çıkarın.

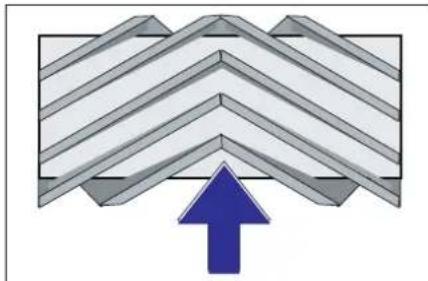

Süpürme silindirinin montaj konumu (süpürme yönünden) (üstten görünüm)

Not: Yeni süpürme silindirini takarken fırçanın konumuna dikkat edin.

→ Yeni süpürme silindirini takın. Süpürme silindirinin kanalları karşıdaki salıncak eksantriklerine takılmalıdır.

Not: Yeni süpürme merdanesinin montajından sonra süpürge seviyesi yeniden ayarlanmalıdır.

Döner silindire ait süpürge aynasının kontrol edilmesi ve ayarlanması

→ Lastik hava basıncını kontrol edin. Vakum fanını kapatın. Toz veya kireçle kaplı süpürme makinesini düz ve kaygan bir zeminde sürün. → Süpürme merdanesini kumanda koluyla indirin ve çalıştırın (yaklaşık 10 saniye). Döner silindiri kaldırın. Cihazı geriye doğru sürün. → Süpürme aynasını kontrol edin.

Süpürge aynasının şekli, 80-85 mm genişliğinde eşit bir kare oluşturmalıdır.

Süpürme aynasını ayarlayın

1 Yay 2 Ayar somunu 3 Kontra somun 4 Dişli çubuk → Ayar vidasının ayarını değiştirerek süpürme yüzeyi konumunu ayarlayın. → Süpürme aynasını kontrol edin.

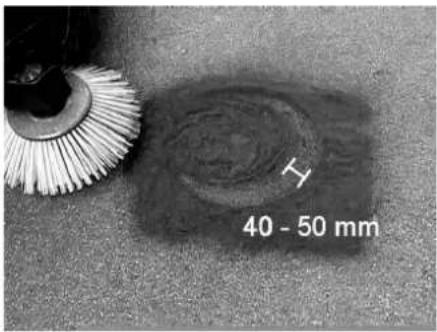

Yan fırçanın süpürge yüzeyinin kontrol edilmesi ve ayarlanması

→ Lastik hava basıncını kontrol edin. → Süpürme silindirini ve yan süpürgeyi kumanda kollarıyla kaldırın. Toz veya kireçle kaplı süpürme makinesini düz ve kaygan bir zeminde sürün. → Yan fırça kumanda kolu (3) ile yan fırçayı indirin. → Yan süpürgeyi yaklaşık 10 saniye çalıştırın. → Yan fırçaları kaldırın. Cihazı geriye doğru sürün. → Süpürme aynasını kontrol edin.

Süpürme yüzeyinin genişliği 40-50 mm arasında olmalıdır.

→ Süpürme yüzeyini iki ayar vidasıyla düzeltin. → Süpürme aynasını kontrol edin.

Yan contaların ayarlanması

→ Lastik hava basıncını kontrol edin. → Süpürme haznesini yukarı götürün ve emniyet çubuğuyla emniyete alın.

△TEHLİKE

Yaralanma tehlikesi! Süpürme haznesi kaldırılmışken emniyet çubuğunu her zaman yerleştirin. Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyetli).

1 Emniyet çubuğu tutucusu 2 Emniyet çubuğu "Süpürme silindirinin değiştirilmesi" bölümünde açıklandığı gibi yan kaplamayı çıkarın. → 6 kelebek somunu yan tutucu sacdan gevşetin. 3 somunu (SW 13) öndeki tutucu sacdan gevşetin. → Tabana 1 - 3 mm mesafeye gelene kadar yan contayı aşağı doğru bastırın (uzun delik). Tutucu sacları vidalayın. → İşlemi cihazın diğer tarafında tekrarlayın.

Lastik hava basıncının kontrol edilmesi

→ Süpürme makinesini düz bir yüzeye bırakın. Hava basınç kontrol cihazını lastik valfa bağlayın. Hava basıncını kontrol edin ve gerektiğinde basıncı düzeltin. → İzin verilen lastik hava basıncı için bkz. Teknik Bilgiler bölümü.

İnce toz filtresini kontrol etme / değiştirme

△UYARI

Yaralanma tehlikesi!

Filtre sisteminde çalışırken toz koruyucu maske takın. İnce tozlarla uğraşırken güvenlik talimatlarını dikkate alın.

→ İnce toz filtresini filtre temizliği tuşu ile temizleyin. → Süpürge haznesini boşaltın.

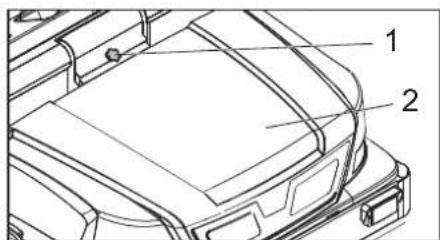

1 Cihaz kapağının kilidi

2 Cihaz kapağı

→ Kilidi açın, bunun için yıldız kollu civatayı sökün. Cihaz kapağını öne doğru katlayın.

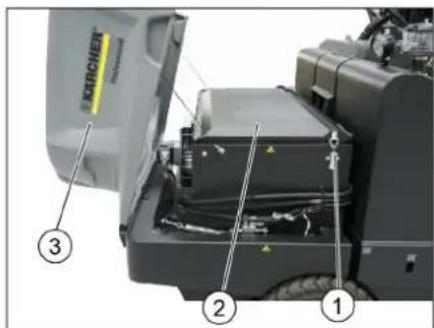

1 Kilit, filtre kapağı (2x) 2 Filtre kapağı 3 Cihaz kapağı Filtre kapağını açın.

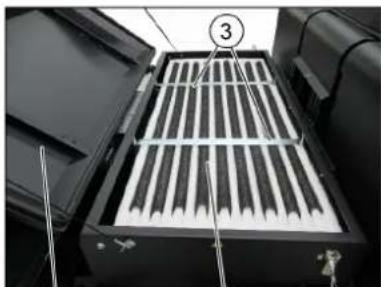

1 İnce toz filtresi 2 Filtre kapağı 3 Çapraz kiriş Filtre kapağını açın. İnce toz filtresini kontrol edin, gerekirse temizleyin ya da değiştirin.

Not

İnce toz filtresi yalnızca Kärcher müşteri hizmetleri tarafından değiştirilebilir.

Filtre kapağını yerleştirin ve kilitleyin.

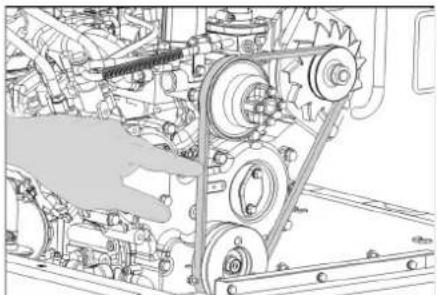

V kayışının kontrol edilmesi ve ayarlanması

V kayışı, 10 kg basınçta yaklaşık 7-9 mm esnemelidir.

V kayışı gerilimini yetkili müşteri hizmetlerine ayarlatın.

Sigortaların değiştirilmesi

1 Tırtıllı somun

2 Sigorta kutusunun kapağı

Tırtıllı somunu sökün. → Sigorta kutusunun kapağını açın. → Sigortaları kontrol edin. → Arızalı sigortaları yenileyin. Not: Sadece aynı sigorta değeri olan yeni sigortalar kullanın. → Sigortaları kontrol edin.

FU 01 Kontak 10 A
FU 02 On kizdirma 5 A
FU 03 Cok fonksiyonlu gösterge 5 A
FU 04 Karaştirma systemdı 20 A
FU 05 Gerı sür掾 uyarı ve kat- lanma göstergesi	10 A
FU 06 Kabin aydinlatması Cam sileççi (Opsiyon)	10 A
FU 07 Aydinlatma Sinyal lambası (Opsiyon)	10 A
FU 08 Aydinlatma Blue Spot (opsiyon)	10 A
FU 09 Arka konum lambaları (op- s iyon)	7,5 A
FU 10 Kisa huzmeli far (opsiyon) 10 A
FU 11 On konum lambaları (ops- yon)	7,5 A
FU 12 Hidrolik soğutucu 25 A
FU 13 Ana sigorta 60 A
FU 15 Buji 70 A
FU 20 Fan (opsiyon) 20 A
FU 21 Kabin fani (opsiyon) 25 A
FU 22 Kompresör (opsiyon)	7,5 A

→ Arızalı sigortaları yenileyin.

Not: Sadece aynı sigorta değeri olan yeni sigortalar kullanın.

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Süpürme makinesi Oturma cihazı

Tip: 1.186-145.0

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Kullanılmış ulusal standartlar

Kullanılan uyumluluk değerlendirme yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 100

Garanti edilen: 103

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulu yetkisine sahip olarak hareket eder.

Dokümantasyon sorumlusu:

S. Reiser

Alfred Karcher SE & Co. KG

Ariza Arizanin giderlmesi
Cihaz Çalıstınlamiyor	Sürücü koltuğuna oturun, koltuk kontak olteri etkinleşir.
	Akılıçın olur ydirin ya dadehyilirin
	Yakilit doldurun,yakilit sistemindeki havayiln
	Yakilit filtresinidehyilirin
	Yakilit on filtresinirdehyilirmesi
	Yakilit hat/systemi,bağlantilarikontrol edin ve gerekirse onarin
	Kärcher-müsteri hizmetini bilgilendirin
Motor dizensiz Çalıyor Hava filtremlsini temizleyin vyaftre katupsunudehyilirin
		Yakilit hat/systemi,bağlantilarikontrol edin ve gerekirse onarin
		Kärcher-müsteri hizmetini bilgilendirin
Motor aşırı isinmigi Soğutma suyu ekleyin
		Radyatörü yıkayın
		V kayışinci gerin
		Kärcher-müsteri hizmetini bilgilendirin
Motor Çalıyor,ancak cihaz sadece yawaş hareket ediyor ya da hiçhareket emiyor	Park frenini yüzün
	Içeri sarilmigi bantlar ve ipler,açındankontrol edin.
	Kärcher-müsteri hizmetini bilgilendirin
Hidrolikte ilek sesi Hidrolik yağık ekluyin
		Kärcher-müsteri hizmetini bilgilendirin
Firçalar sadece yawaşdonüyor ya da hiçdonmuyor	Gaz kolunu tamamen one(yüzsekdevir) itin.
	Içeri sarilmigi bantlar ve ipler,açındankontrol edin.
	Kärcher-müsteri hizmetini bilgilendirin
Firça bölgesindekimme kuvveti az ya da hiç emme kuvveti yok	Filtreyi temizleyin
	Kärcher-müsteri hizmetini bilgilendirin
Cihaz toz kaldiriyor Yan contalarin	ayarlanması
	Fani Çalıstırı
	Toz filtresini temizleyin
	Filtre contalarindehyilirin
	Kärcher-müsteri hizmetini bilgilendirin
Süpürme ünitesinde,süpürulernalzeme kaliyor	Süpürge haznesini boşaltın
	Süpürme haznesini tamamen kapatin.
	Toz filtresini temizleyin
	Süpürme silindirinidehyilirin
	Süpürme ayasını ayarlayın
	Süpürme haznesinin seritcontalarindehyilirin
	Süpürme silindirindeki blokaji bilgilendirin
	Kärcher-müsteri hizmetini bilgilendirin
Süpürme haznesi kalkmýor ya da inmýor	Kir kabı emniyet kolumuçıkartın
	Kärcher-müsteri hizmetini bilgilendirin
Süpürme haznesi sadece yawaşdonüyor ya da hiçdonmuyor	Kärcher-müsteri hizmetini bilgilendirin
Hidrolik hareket ettileren parçalardaçalıkma arizaları	Kärcher-müsteri hizmetini bilgilendirin

Teknik Bilgiler

		KM 170/600 R D Classic
Cihaz bilgiler
Sürüşkı, ileri km/h 14
Sürüşkı, geri km/h 14
Tirmanma kapasitesi (max.) -- 18%
Yan supürge olmayan yüzeyGPCU m	2/h 18800
1 yan sūpūrgesi alan yüzeyGPCU m	2/h 23800
2 yan sūpūrgesi alan yüzeyGPCU m	2/h 28000
Yan supürgeleri olmayan calișma genișliigi mm 1344
1 yan sūpūrgesi alan calișma genișliigi mm 1700
2 yan sūpūrgesi alan calișma genișliigi mm 2000
Su damla korumali koruma türü -- IPX 3
Depo doluyken kullanim sūresi h 4,5
Motor
Tip: -- Kubota		V1505 (E4B)
Motor dūzeni	--	4 silindir dört zamanlì dizel motor
CO-AB yǒnetmeliği 2016/1628 (seviye V) ölcüm prosedürüne gõre emisyon	g/kWh	1018,0
Soğutma türü	-- Su soğutma
Dönme yǒnü	-- Saat yǒnünün tersine doğru
Motor hacmi	cm³	1498
Maksimum güç kW/PS 18,5/24,8		2300 1/min
Akü	V, Ah	12, 72
Işietme maddeleri
Motor yağı mikteri	I	6
Motor yağı tipi	>25 °C	SAE30, SAE10W-30, SAE15W-40
	0 - 25 °C	SAE20, SAE10W-30
	<0 °C	SAE10, SAE10W-30
Hidrolik yağ	-- Renol HV 46
Hidrolik yağı mikteri	I	37
Soğutmasa sɪvɪsɪ (SAE J814C)	--	Stilmoil Antifrost
Manuel yağlanacak yağlama noktaları icin		Çok amaçlı gres
Sūpūrme haznesi
Maksimum boşaltma yüksekleri	mm 1540
Sūpūrge haznesinin hacmi	I	600
Sūpūrme silindirì
Döner silindir çapı	mm 400
Döner silindir genișliigi	mm 1344
Devir	1/min	340
Sūpūrme yüzeyi	mm 80
Yan:fıçа
Yan supürge çapı	mm 650
Devir (kademesiz)	1/min	0 - 63
Lastik
Ön ebatlar	-- 6.00-8
Ön hava basinci	bar	8
Arka ebatlar	-- 5.00-8
Arka hava basinci	bar	8
Frenler
Ön tekerlekler	-- mekanik
Arka tekerlek	-- hidrostatik
Filtre ve emme sistemi
Motor Düzeni -- Yatık filtre
Devir 1/min 2900
Înce toz filtresi filtre yüzeyi m	2	9,1
Emme sistemin nominal vakumu mbar 18,5
Emme sistemin nominal hacim akimi m	3/h 1650
Karışirma sistemi -- Elektrik motoru
Çevre kosulları
Sıçakkı C-5 ila +40
Hava nemi, çiye ile İslanmammiş % 0 - 90
60335-2-72’a gö belirlenendehyer
Ses emisyonu
Ses basınçı seviyesi LpA	dB(A) 82
Güvensizlik KpA	dB(A) 3
Ses basınçı seviyesi LwA + Güvensizlik KwA	dB(A) 103
Cihaz titreceimleri
El-kol titreceimdehyeri	m/s2	0,7
Güvensizlik K	m/s2	0,2
Yuva	m/s2	0,5
Güvensizlik K	m/s2	0,1
Ölcüler ve ağırkılar
Uzunluk x Genişlik x Yükseklik	mm	2742 x 1904 x 2213
Sağ:dönme capi	mm	2525
Sol:dönme capi	mm	2490
Boş:ağırkı (Montaj setleri hariç)	kg	1695
Müsaade edilen toplam:ağırkı	kg	2701
İzin verilenaks:yükü,ön	kg	1703
İzin verilenaks:yükü,arya	kg	998
Yakı deposu hakmi,dizel	I	26
Teknik değ,isiklik yapma hakkıski).(saki)dırı!

Cihazınızı kullanmadan önce bu orijinal kullanım kılavuzunu okuyun, ardından buna göre hareket edin ve gelecekteki kullanıcı için saklayın.

İçindekiler

Güvenlik talimatları

RU1

Kullanım kılavuzundaki semboller

RU1

Cihazdaki semboller..RU1

Kullanım talimatları. RU 1

Çevre koruması. RU 2

Garanti. RU 2

Amaç. RU 2

Amacına uygun kullanım

RU 3

Yüzeylerin temizlenmesi. RU 3

Kontrol elemanlarının tanımı

ve çalıştırma. RU 4

Makinenin görünümü

RU 4

Çalıştırma elemanları. RU 4

Çalışmaya başlamadan önce. RU 5
