Produkttype	Selvgående feiemaskin med førersete
Merke	Kärcher
Modell	KM 170600 R D Classic
Mål (L × B × H)	2742 × 1904 × 2213 mm
Egenvekt	1 695 kg
Maksimal totalvekt	2 701 kg
Drivstoff	4-takts dieselmotor Kubota V1505 (E4B), 1 498 cm³, 18,5 kW (24,8 PS) ved 2 300 o/min
Drivstofftankkapasitet	26 L (diesel)
Batteri	12 V, 72 Ah
Maksimal hastighet (forover og bakover)	14 km/t
Maksimal stigning (kjøreretning)	18 %
Maksimal sidehelling	10 %
Feiebredde (uten / med 1 / med 2 sidekoster)	1 344 mm / 1 700 mm / 2 000 mm
Maksimal feiekapasitet	28 000 m²/t (med 2 sidekoster)
Støvbeholderens volum	600 L
Tømmehøyde for støvbeholder	1 540 mm
Roterende kostes diameter	400 mm
Sidekostens diameter	650 mm
Filteroverflate (finstøvfilter)	9,1 m²
Bremser	Mekanisk (forhjul) + hydrostatisk (bakhjul)
Dekktrykk (foran og bak)	8 bar
Vedlikehold	Daglig: kontroll av nivåer, dekktrykk, filterrenhet; ukentlig: rengjøring av radiator, kontroll av hydraulikkolje; vedlikehold av serviceverksted i henhold til driftstimer
Reservedeler og reparerbarhet	Originale Kärcher-deler tilgjengelig; reparasjoner av autorisert serviceverksted; garanti i henhold til landets betingelser
Sikkerhet	Parkbrems, sikkerhetsbryter i setet, tenningnøkkel, veltesikring (hellinger), automatisk motorstopp hvis føreren forlater setet
Generell informasjon	Kun til utendørs bruk; ikke bruk i eksplosjonsfarlig atmosfære eller til å suge opp brennbare væsker; typegodkjenning for veitrafikk som tilvalg

Ofte stilte spørsmål - KM 170600 R D Classic Kärcher

Hvordan starter jeg feiemaskinen Kärcher KM 170600 R D Classic?

Sett deg på førersetet, trekk til parkbremsen, still gasspaken på omtrent 75 % av maksimalt turtall, og drei så tenningnøkkelen til posisjon I (tenning). Vent til glødeindikatoren slukker (for dieselmotor), drei deretter nøkkelen til posisjon II inntil start (maks 10 sekunder). Slipp nøkkelen: den går tilbake til posisjon I. La motoren varmes opp hvis temperaturen er under 0 °C.

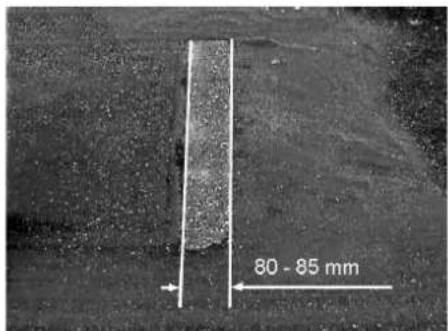

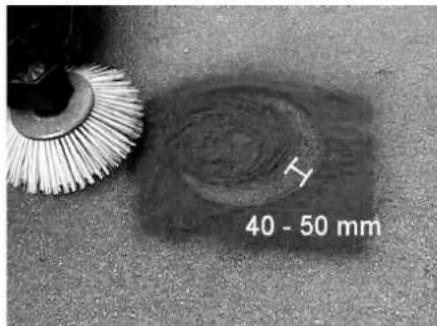

Hvordan justerer jeg feiesporet til den roterende kosten?

Kontroller først dekktrykket (8 bar). Plasser maskinen på et jevnt underlag dekket med støv eller kritt. Senk roterkosten med styrespaken og la den gå i ca. 10 sekunder. Hev kosten og rygg. Sporet skal danne et jevnt rektangel på 80‑85 mm bredde. For å justere, løsne festeskruen på huset, vipp det utover, og juster deretter justeringsskruen (fjæren) til ønsket bredde er oppnådd.

Hvordan tømmer jeg støvbeholderen?

Hev først roterkosten og sidekosten (trekk spak 1 og 3 bakover). Lukk samleklaffen (spak 4 bakover). Løft støvbeholderen (spak 2 bakover). Kjør sakte frem til tømmepunktet, trekk til parkbremsen, og åpne deretter samleklaffen (spak 4 fremover) for å tømme. Lukk klaffen, løsne parkbremsen, kjør bort, og senk deretter beholderen (spak 2 fremover). Stå aldri under den løftede beholderen!

Hvilke typer underlag kan feies?

Feiemaskinen er beregnet på skitne utendørsflater: asfalt, industrigulv, flytende avrettingsmasse, betong, brostein. Ikke bruk den på ustabile underlag eller i hellinger > 18 % i kjøreretningen eller > 10 % sideveis. Unngå å feie væsker, brennende gjenstander, limbånd eller tråder som kan vikle seg rundt.

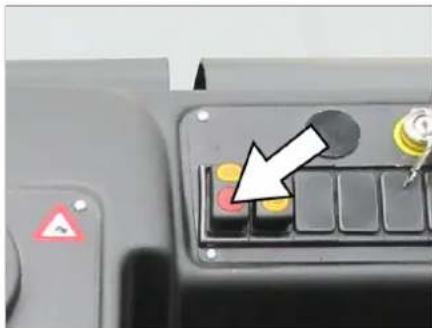

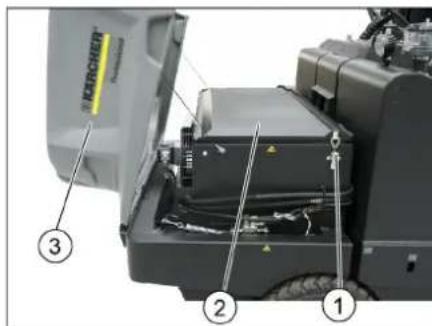

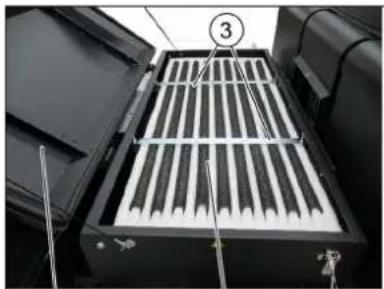

Hvordan vedlikeholder jeg finstøvfilteret?

Filteret rengjøres automatisk hvert 10. minutt. For manuell rengjøring, bruk filterrengjøringsknappen. Vask aldri filteret med vann. For utskifting, kontakt Kärcher serviceverksted. Åpne frontdekselet, lås opp filterdekselet, ta ut det gamle filteret og monter det nye i riktig retning.

Hva gjør jeg hvis motoren ikke starter?

Kontroller at du sitter på setet (sikkerhetsbryter). Sjekk batteriladingen (12 V) og drivstoffnivået. Lufts ut drivstoffsystemet om nødvendig. Bytt drivstoffilteret hvis det er tett. Hvis problemet vedvarer, kontakt Kärcher serviceverksted.

Hva er drivstofftankkapasiteten og rekkevidden?

Tanken rommer 26 L diesel. Rekkevidden er omtrent 4,5 timer kontinuerlig drift ved fullt turtall. Bruk vinterdiesel når temperaturen er under 0 °C for å unngå problemer med paraffinutfelling.

Hvordan flytter jeg feiemaskinen uten fremdrift (ved havari)?

Åpne motorpanseret. Finn den røde skruen til frihjul på hydraulikkpumpen. Drei den 180° mot klokken med spesialverktøyet (rød skrunøkkel) som ligger i rammestøtten. Ikke flytt maskinen over lange avstander og overskrid ikke 10 km/t. Etter flytting, drei skruen med klokken til anslag.

Hva er viktige sikkerhetsanvisninger?

Bruk hørselvern (lydnivå 103 dB(A)). La aldri barn bruke maskinen. Ikke røyk under tanking. Før ethvert inngrep, stopp motoren, ta ut nøkkelen og trekk til parkbremsen. Ikke kjør over hindringer høyere enn 70 mm uten rampe. I nødstilfeller, bruk nødhammer under setet til å knuse kabinruten.

Hvor finner jeg reservedeler og hvordan får jeg garantien?

Bruk kun originale Kärcher-deler. Se www.kaercher.com for referanser. Garantien gjelder i henhold til betingelsene i ditt land; kontakt din forhandler eller autorisert serviceverksted med kjøpsbevis. Vedlikehold må utføres av Kärcher serviceverksted for å opprettholde garantien.

BRUKSANVISNING KM 170600 R D Classic Kärcher

Miljøbeskyttelse. DA 2

Garanti. DA 2

Funksjon. DA 2

Forskriftsmessig bruk

DA 2

Egnede underlag . . . . . DA 2

Kontroll- og vedlikeholdsarbeider .DA 4

Drift DA 4

En mulig farlig situasjon, som kan føre til alvorlige personskader eller til død.

En muligvis farlig situasjon, som kan føre til alvorlige personskader eller til død.

En mulig farlig situasjon, som kan føre til personskader eller til materialskader.

En muligvis farlig situation, som kan føre til personskader eller til materialeskader.

△Risiko

Tilbehør og reservedeler

Tilbehør og reservedeler

Kontrollamper og display

Figur

1 Displayvisning

Motor-omdrejningstal

Filterrensning aktiv

Batterikapacitet

Driftstimetaeller

Tankindikator

2 Advarselslys "Kølevandstemperatur" 3 Forvarmnings-kontrollampe 4 Kontrollampe Snavsbeholderklap suget 5 Advarselslampe Snavsbeholderklap åben 6 Nødfunktion 7 Kontrollampe blinker, nødfunktion 8 Indikator Sugeblæser tændt 9 Nødfunktion 10 Kontrollampe arbejdsbelysning, nødfunktion 11 Batteri kontrollampe 12 Advarselslys "Brændstofreserve" 13 Advarselslys "Olietryk"

Inden ibrugtagning

Bemærk: Beskrivelse se kapitlet Pleje og vedligeholdelse.

Frostbeskyttelse

Fare for person- og materialeska der!

Pleje og vedligeholdelse

Generelle henvisninger

FORSIGTIG

Risiko for beskadigelse!

Fysisk risiko! Bær støvmaske og beskyttelsesbriller.

Daglig vedligeholdelse:

Ugentlig vedligeholdelse:

→ Kontrollere kraftstoffilteret. Rense vandkøleren. Rens hydraulikoliekøleren. → Kontroller hydraulikanlægget. → Kontroller hydraulikoliens påfyldningsstand. → Kontroller bremsevæskens status. → Kontroller tætningslisterne for slid, udskift dem ved behov. → Kontroller og smør beholderklappen.

Vedligeholdelse efter slitage:

Vedligeholdelse udført af kundeservice

Service etter 50 driftstimer:

→ La kundeservice gjennomføre første vedlikehold iht. sjekklisten.

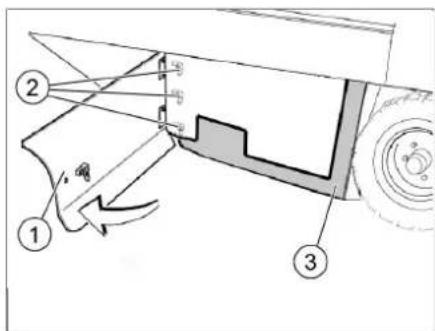

Vedlikehold etter 250/500/1000/

Brann- og eksplosjonsfare!

Med senket snavsbeholder.

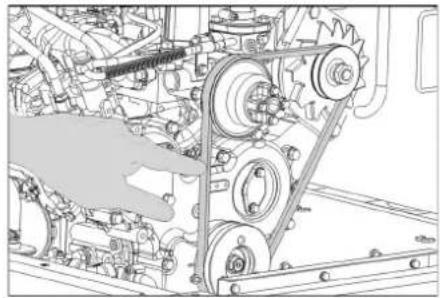

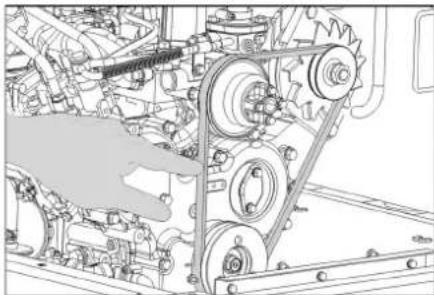

Kontrollere og justere kileremmen

Kileremmen skal gi ca. 7-9 mm avstand ved et trykk på 10 kg. Kileremmens stramming skal innstilles fra en autorisert kundeservice.

EU-overensstemmelseserklæring

Før første gangs bruk av apparatet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Sikkerhetsanvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Symboler i bruksanvisningen

gen. NO 1

Symboler på maskinen . NO 1

Generelle merknader . . . NO 1

Miljøvern . NO 2

Garanti. NO 2

Funksjon . NO 2

Forskriftsmessig bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Egnede overflater. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Betjenings- og funksjonselementer

ter . NO 3

Illustrasjon feiemaskin . . NO 3

Betjeningselementer . . . NO 3

For din egen sikkerhet . . . NO 4

Låse/løsne parkeringsbrems . . . NO 4

Trille feiemaskinen for hånd . . . NO 4

Bevæge feiemaskinen for

egen drift . . . NO 4

Ta i bruk . . . NO 4

Generelle merknader . . . NO 4

Vedlikeholdsarbeider . . . NO 4

Drift . . . NO 4

Kjøring av maskinen . . . NO 4

Feiedrift . . . NO 5

Tømme feieavfallsbeholde

ren . . . NO 5

Slå maskinen av . . . . . . . NO 5

Transport. NO 6

Lagring/driftssteder. NO 6

Pleie og vedlikehold. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Generelle merknader... NO 6

Rengjøring. NO 6

Vedlikeholdsintervaller.. NO 6

Vedlikeholdsarbeider . . . NO 6

EU-samsvarserklæring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Feilretting. NO 11

Tekniske data . NO 12

Fare for hørselsskader. Bruk hørselsskader.

Symboler i bruksanvisningen

△FARE

For en umiddelbar truende fare som kan føre til store personskader eller til død.

ADVARSEL

For en mulig farlig situasjon som kan føre til store personskader eller til død.

FORSIKTIG

For en mulig farlig situasjon som kan føre til mindre personskader eller til materielle skader.

Symboler på maskinen

Fare for brannskader fra varme overflater! Før arbeid på maskinen, la dampanlegget få avkjøle seg tilstrekkelig.

Arbeid ved maskinen skal alltid utføres med egnede hansker.

Fare for klemskader ved innklemming mellom bevegelige kjøretøydeler.

Fare for personskader fra bevegelige deler. Ikke stikk inn hånden.

Brannfare. Brennende eller glødende gjenstander må suges opp.

Kjettingfeste / kranpunkt

Maksimal vinkling mot bakken ved kjøring med løftet feieavfallsbeholder.

Det må bare kjøres i stigninger på inntil 18% i kjøreretningen.

Fare for skade!

Ikke vask finstøvfilteret.

Generelle merknader

Ta kontakt med forhandleren hvis du konstaterer transportskader etter utpakking.

• Advarsel- og henvisningsskilt som er anbrakt på apparatet, gir viktig informasjon for sikker drift.
• I tillegg til anvisningene i bruksveiledningen må det tas hensyn til lokale, generelle forskrifter vedrørende sikkerhet og forebygging av ulykker.

Pass på vekten av maskinen ved lossing.

Vekt tom (uten utbyggingssett) 1695 kg *

• Dersom det er montert ekstrautstyr er vekten enda høyere.

→ Ikke bruk gaffeltruck

→ Ved lossing av maskinen, bruk en egnet rampe eller en kran!

→ Ved bruk av rampe, pass på: Bakkeklaring 70 mm.

→ Dersom maskinen leveres på en pall skal det bygges en nedkjøringsrampe med de medfølgende platene. Anvisningen for dette ser du på side 2 (omslagssiden)

Viktig anvisning: hver plate skal festes med 2 skruer hver.

Kjøredrift

△Fare

Fare for personskade, fare for materiell skade!

△Fare!

Fare for skade!

Veltefare ved for sterke stigninger.

• Det må bare kjøres i stigninger på inntil 18% i kjøreretningen.

Veltefare ved hurtig kjøring i svinger.

Kjør langsomt i svinger.

Veltefare ved ustabilt underlag.

Veltefare ved for sterk sidehelling.

• Det må bare kjøres stigninger på maksimalt 10% på tvers av kjøreretningen.
• For overholdelsen av luft- og krypestrekninger må apparatet bare brukes i høyder som ligger over 2000 meter over havet.

Høytrykksvaskeren må brukes på korrekt måte. Man må ta hensyn til forholdene på det aktuelle bruksstedet, og være oppmerksom på andre personer, og spesielt barn.

• Apparatet skal bare brukes av personer som er opplært i eller kan dokumentere kjennskap til bruken, og som har fått i oppdrag å bruke apparatet.
• Maskinen må ikke brukes av barn eller ungdommer. Det er ikke tillatt å ta med passasjerer.
• Maskiner med sete skal kun startes fra setet. For å forhindre ukyndig bruk av maskinen skal tenningsnøkkelen tas ut. Maskinen skal ikke forlates uten tilsyn når motoren er i gang. Betjeningspersonen skal først forlate apparatet når motoren er stoppet, apparatet er sikret mot utilsiktede bevegelser, eventuelt håndbremsen er dratt til, og tenningsnøkkelen er tatt ut.

Apparat med forbrenningsmotor

Fare!

Fare for skade!

Eksosåpningen må ikke tildekkes. Ikke bøy deg over eller ta på eksosåpningen (fare for brannskader). Ikke berør eller ta på drivmotoren (fare for brannskader). Eksosen er giftig og helsefarlig, den må ikke innåndes. Motoren går i ca. 3-4 sekunder etter at den slås av. Hold deg alltid på god avstand fra arbeidsområdet i dette tidsrommet.

Maskin med førerhytte

• I nødstilfeller knus ruten med nødhammeren.

MERKNAD

Nødhammeren finnes i fotrommet under førersetet.

Tilbehør og reservedeler

Det er kun tillatt å anvende tilbehør og reservedeler som er godkjent av produsenten. Originalt tilbehør og originale reservedeler garanterer for sikker og problemfri drift av apparatet. Mer informasjon om reservedeler finner du under www.kaercher.com i området Service.

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamle apparater inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Batterier, olje og lignende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Funksjon

Feiemaskinen arbeider etter feiebrett-prinsippet.

• Den roterende feievalsen frakter smuss direkte inn i feieavfallsbeholderen.
• Sidekostene rengjør hjørner og kanter på feieflaten og frakter smuss inn i banen til feievalsen.
• Finstøvet suges ut via støvfilteret via sugeblæren.

Forskriftsmessig bruk

Denne feiemaskinen må kun brukes iht. denne bruksanvisningen.

Før bruk skal det kontrolleres at maskinen med arbeidsinnretningene er i forskriftsmessig og driftssikker tilstand. Apparat og tilbehør må ikke brukes dersom det ikke er i feilfri stand. - Denne feiemaskinen er beregnet for feiing av skitne flater utendørs. - Apparatet må aldri brukes i lukkede rom. - Maskiner med sete uten egnet utstyr (opsjon fra fabrikk) er ikke godkjente for trafikk på offentlig vei. - Maskinen kan kun godkjennes for bruk på offentlig vei ved en forhåndsgodkjennelse fra de offentlige kjøretøymyndighetene. - Alle deksler må bare åpnes i vannbeskyttede områder. - Maskinen er ikke egnet til oppsuging av helsefarlig støv. - Det er ikke tillatt å utføre endringer på maskinen. - Fei/sug aldri opp eksplosive væsker, brennbare gasser eller ufortynnet syre eller løsningsmidler! Til dette hører bensin, tynner og fyringsolje, som blandet med innsugningsluft kan danne eksplosive damper og blandinger. Dette gjelder også aceton, ufortynnede syrer og løsemidler som angriper materialene som er brukt på maskinen. Brennende eller glødende gjenstander må ikke suges opp. - Maskinen er kun egnet for de overflatene som er angitt i bruksanvisningen. Det må kun kjøres på de flater eieren eller dennes representant har tillatt at maskinen brukes på. Det er forbudt å oppholde seg i fareområdet. Bruk i eksplosjonsfarlige rom er forbudt. - Generelt gjelder følgende: Hold lett antennelige stoffer på avstand fra maskinen (eksplosjons-/brannfare).

Egnede overflater

△FARE

Fare for personskader! Kontroller underlagets bæreevne for kjøring.

- Asfalt - Industrigulv - Støpte gulv - Betong - Brostein

FORSIKTIG

Fare for skade! Ikke fei opp bånd, snorer eller ledninger, de kan vikle seg rundt feievalsen.

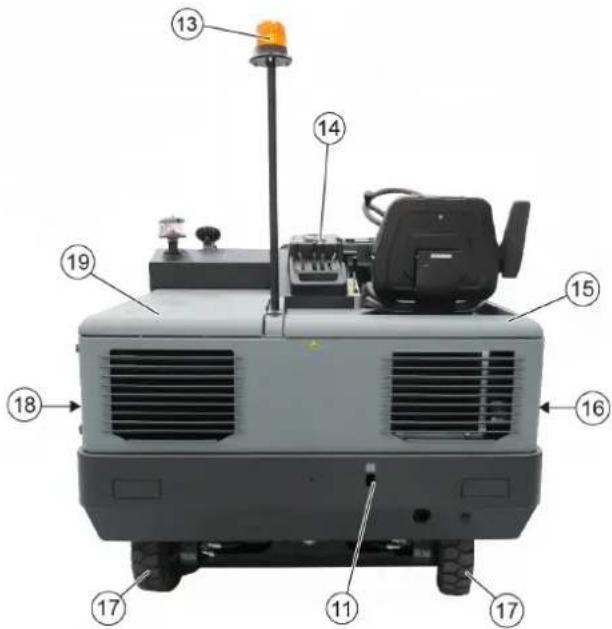

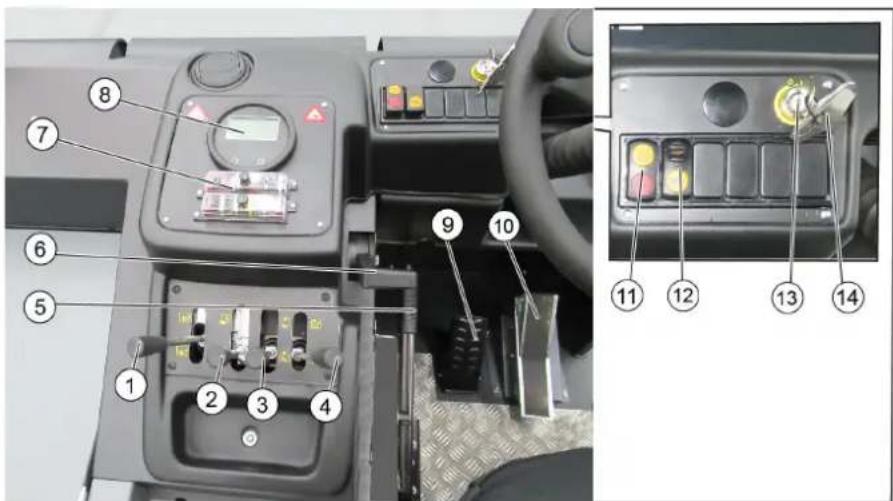

Betjenings- og funksjonselementer

A

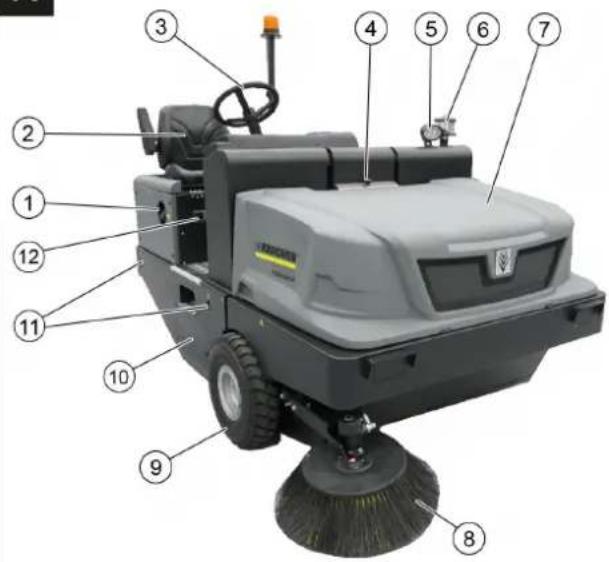

Illustrasjon feiemaskin Betjeningselementer

Figur

1 Tanklokk 2 Sete (med kontaktmatte)

3 Ratt 4 Låsing apparatdeksel 5 Blue Spot (valgfritt) 6 Sentrifugalseparator 7 Maskinhette 8 Sidebørster, høyre 9 Fronthjul 10 Tilgang feievalse 11 Festepunkt for surring 12 Merkeplate 13 Roterende varsellys 14 Betjeningselementer 15 Høyre maskindeksel 16 Deksel, høyre 17 Drivhul 18 Deksel, venstre 19 Deksel venstre side (motordeksel)

Figur 8

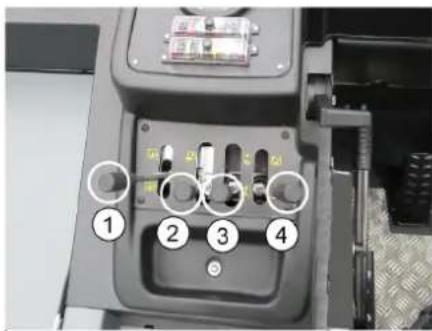

1 Betjeningsspak feievals - slav på 2 Betjeningsspak feieavfallsbeholder - heve/senke 3 Betjeningsspak sidebørster - heve/senke 4 Betjeningsspak beholderklaff - åpne/lukke 5 Parkeringsbrems 6 Motorturtall-regulering Gasshendel 7 Sikringer 8 Kontrollamper og display 9 Bremsepedal 10 Gasspedal forover/bakover 11 Bryter for vifte og filterrengjøring Stilling midten: Filterrengjøring og vifte av Stilling foran: Vifte på Stilling bak: Filterrengjøring på 12 Bryter for horn 13 Tenningslås Stilling 0: Slå av motor Stilling 1: Tenning på Stilling 2: Starte motoren 14 Nøkkel tilgang til feievals

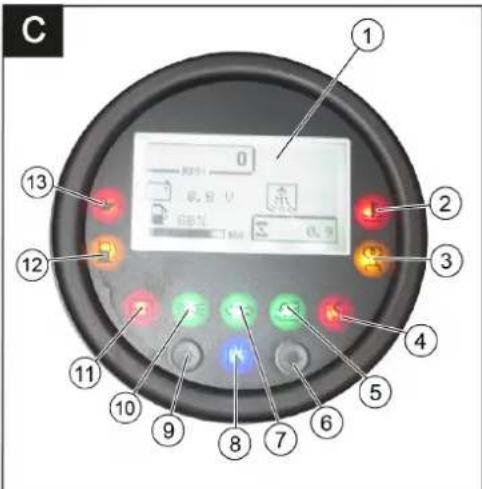

Kontrollamper og display

Figur

1 Displayanvisning Motorturtall Filterrengjøring aktiv Batterikapasitet Driftstimeteller Tankindikator 2 Varsellampe kjølevannstemperatur 3 Kontrollampe forglødning 4 Indikatorlampe klaff feieavfallsbeholder lukket 5 Varsellampe klaff feieavfallsbeholder åpen 6 ikke i bruk 7 Kontrollampe blinklys\ ikke i bruk 8 Visning sugeevne på 9 ikke i bruk 10 Indikatorlampe arbeidsbelysning\ ikke i bruk 11 Batterikontrollampe 12 Varsellampe drivstoffreserve 13 Varsellampe oljetrykk

Før den tas i bruk

Løse/løsne parkeringsbrems

Løsne parkeringsbremsen ved å trykke bremsepedalen.

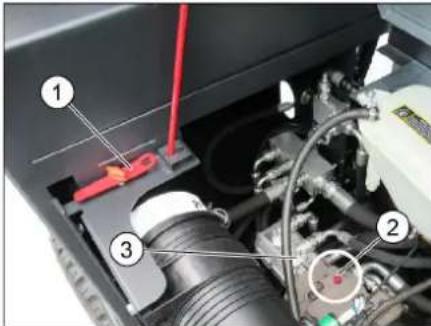

Trille feiemaskinen for hånd

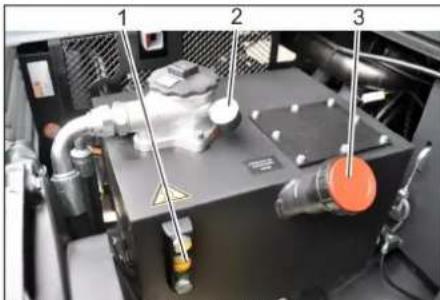

1 Spesialverktøy 2 Skrue for friløp 3 Hydraulikkpumper. Åpne motordekselet. Vri skruen for friløp (rød) til hydraulikkpumpe med 180° (mot klokken). Bruk spesialverktøy.

MERKNAD

Spesialverktøy (rød skrunøkkel) finnes i en holder på kjøretøyrammen, ved siden av friløpet.

FORSIKTIG

Ikke trill feiemaskinen for hånd over lengre strekninger og ikke raskere enn 10 km/t.

Etter at maskinen flyttes, vris friløpet til hydraulikkpumpen igjen med klokken inntil anslag.

Bevege feiemaskinen for egen drift

Etter at maskinen flyttes, vris friløpet til hydraulikkpumpen igjen med klokken inntil anslag. Bruk spesialverktøy.

Ta i bruk

Generelle merknader

Les motorprodusentens bruksanvisning før igangsetting, ta spesielt hensyn til sikkerhetsanvisningene. Parker feiemaskinen på et jevnt underlag. Trekk ut tenningsnøkkelen. Trekk til holdebremsen.

Vedlikeholdsarbeider

Daglig før arbeidet starter

→ Kontroller nivået i drivstofftanken. → Kontroller oljenivået. → Kontroller kjølevannsnivået. → Kontroller dekktrykket. → Kontroller feievalse og sidekoster for slitasje og sammenviklede bånd. → Kontroller hjulene for oppviklede tråder. → Kontroller sentrifugalseparator og luftfilter, og rengjør ved behov. → Kontroller funksjonen til alle betjenings-elementer. → Kontroller apparatet for skader. Rengjør støvfilteret med tasten for filter-rensing.

Merk: Dette er beskrevet i kapittelet Stell og vedlikehold.

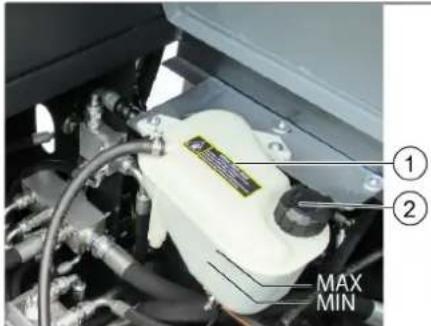

Frostbeskyttelse

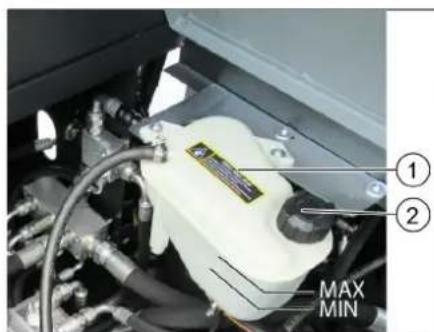

1 Kjølevæske ekspansjonstank 2 Deksel

→ Dersom det ventes frost, kontroller om det er nok kjølevæske i kjølevannet.

Fylle drivstoff

Fare!

Eksplosjonsfare!

• Det skal kun brukes drivstoff som angitt i bruksanvisningen.
• Ikke fyll drivstoff i dårlig ventilerte rom. Røyking og bruk av åpen ild er ikke tillatt. Pass også på at det ikke kommer drivstoff ut på varme overflater.

→ Slå av motoren. → Skru av tanklokket. Fyll på diesel-drivstoff. Ved under 6°C utendørs temperatur skal det kun brukes vinterdiesel, da det ellers kan bli problemer ved oppstart på grunn av utfellinger i dieselen. Tørk bort drivstoffsøl og lukk tanklokket → Lukk tankdekselet.

Drift

Stille inn førersetet

→ Trekk hendelen for seteregulering utover. → Forflytt setet, slipp hendelen og la setet gå i inngrep. → Beveg setet fram og tilbake og kontroller at setet er i låst stilling.

Startemaskinen

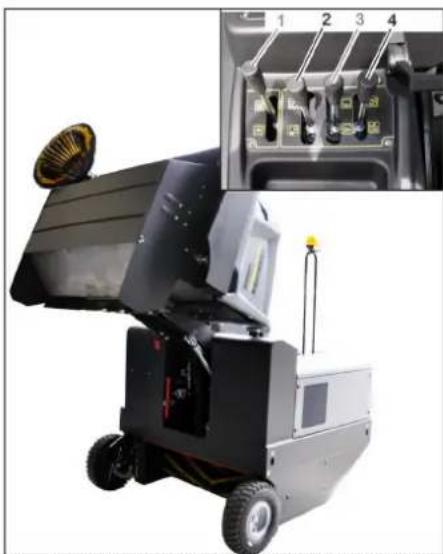

OBS

Pass på at kostene er hevet. Alle 4 betjeningsspakene må være i midtstilling. Ikke betjen kjørepedalen under oppstart! → Maskinen er utstyrt med setekontaktmatte. Maskinen slås av når man forlater førersetet. → Finstøvfilteret rengjøres automatisk når tenningen slås på.

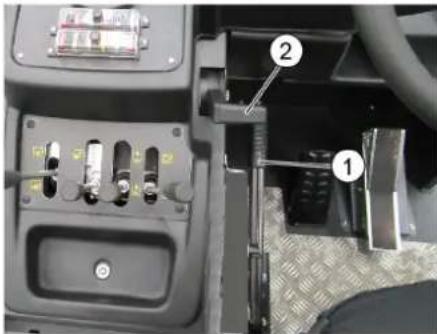

1 Parkeringsbrems 2 Motorturtall-regulering Gasshendel

→ Ta plass på førersetet. → Sett på parkeringsbremsen. → Still inn motorturtallet til ca. 75 % av maksimalt turtall. → Sett tenningsnøkkelen i tenningslåsen. Vri tenningsnøkkelen til tenning på (stilling "I"). Dieselmotor: Forglødningskontrollampen lyser → Dersom forglødningskontrollampen slukker, må du vri tenningsnøkkelen til posisjon II (start motor) og holde den fast til motoren har startet (maks. 10 sekunder). → Slipp tenningsnøkkelen. Tenningsnøkkelen vrir seg til stilling I. → Ved omgivelsestemperaturer under 0 °C, før du begynner arbeidet, må motoren gå varm på lavt turtall.

Merknad

Starter motoren ikke, gjenta startprosedyren.

Kjøring av maskinen

FARE

Fare for ulykker!

Før start eller belastning av kjøretøyet skal motoren kjøres tilstrekkelig varm. Trykk alltid gasspedalen inn forsiktig og langsomt. Ikke skift fra kjøring forover til revers eller omvendt med brå rykk.

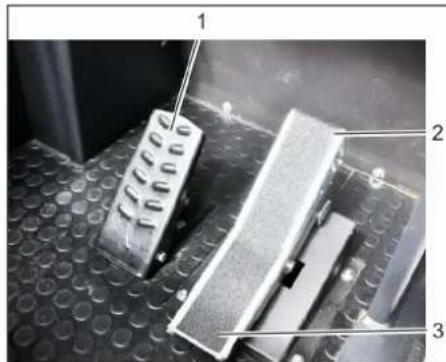

1 Bremsepedal 2 Kjørepedal "forover" 3 Kjørepedal "bakover" → Skyv motorturtallsreguleringen helt fremover (driftsturtall). Bremspedal trykkes inn og holdes inntrykt → Løsne parkeringsbremsen. Trykk kjørepedalen langsomt inn. Styr kjøretningen ved hjelp av rattet.

Kjøre forover

Trykk kjørepedal "forover" langsomt inn.

Kjøre bakover

△FARE

Fare for skade!

→ Ved rygging skal det ikke være fare for tredjeperson, eventuelt må noen gi deg anvisninger. Trykk kjørepedalen "bakover" langsomt inn.

Kjøremåte

Kjørehastigheten kan reguleres trinnløst med kjørepedalen. Unngå rykkvis betjening av pedalen, da dette kan skade hydraulikkanlegget. → Ved synkende effekt i stigninger må kjørepedalen tas litt tilbake.

Bremsing / stopping

Slipp gasspedalen, maskinen bremser automatisk og blir stående. For sterkere bremseeffekt er det i nødstilfelle nødvendig å betjene bremsepedalen.

Kjøre over hindre

OBS

Gjenstander eller løse hindringer skal ikke overkjøres eller skyves. Faste hindringer over 70 mm høye: Faste hindringer må kun kjøres over med en egnet rampe. Kjøre over faste hindringer opp til 70 mm høyde: Kjør langsomt og forsiktig over hinderet.

Feiedrift

FORSIKTIG

Feiing av pakktape, tråder eller noe lignende kan føre til skader på feiemekanismen.

Merk: For å oppnå optimal rengjøring, bør kjørehastigheten tilpasses de aktuelle forholdene.

Merk: Finstøvfilteret rengjøres automatisk hvert 10. minutt.

Merknad: Ved langvarig arbeid i områder med finstøv må filteret rengjøres oftere. I slike tilfeller må du rengjøre finstøvfilteret for hånd innimellom.

Rengjøre finstøvfilteret manuelt

Rengjør finstøvfilteret ved å trykke på knappen for filterrengjøring.

Betjeningsspak

1 Slå på og senke feievalse (forover) / slå av og heve feievalse (bakover) 2 Senke feieavfallsbeholder (forover) / løfte feieavfallsbeholder (bakover) 3 Senke sidekost (forover) / heve sidekost (bakover) 4 Åpne beholderklaff (forover) / lukke beholderklaff (bakover)

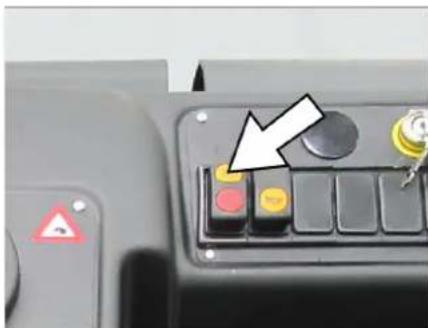

Feie tørt gulv

→ Slå på viften. Betjeningsspak beholderklaff (4) fremover: Beholderklaffen åpner seg. Merknad: Den grønne indikatorlampen må lyse. → Ved flaterengjøring: Betjeningsspak feievalse (1) forover: Feievalse slås på og senkes. → Ved rengjøring av sidekanter: Betjeningsspak sidebørster (3) fremover: Sidebørste senkes.

Feie fuktige eller våte gulv

→ Slå av viften. → Betjeningsspak beholderklaff (4) fremover: Beholderklaffen åpner seg.

Merknad: Den grønne indikatorlampen må lyse.

→ Ved flaterengjøring: Betjeningsspak feievalse (1) forover: Feievalse slås på og senkes. → Ved rengjøring av sidekanter: Betjeningsspak sidebørster (3) fremover: Sidebørste senkes.

Tømme feieavfallsbeholderen

△FARE

Fare for skade! → Under tømmingen må det ikke oppholde seg personer og dyr i utslippsområdet for feieavfallsbeholderen.

△FARE

Klemfare!

→ Hold aldri fast i stagene i tommemekanismen. Opphold deg ikke under den løftede beholderen.

△FARE

Veltefare!

La feiemaskinen stå på et jevnt underlag mens tømmingen pågår.

OBS

Fare for personskade og materiell skade! Gjennom den roterende feievalsen er det mulig at stein spruter ut ved tømming.

→ Lukk beholderklaffen, deretter trekkes betjeningsspaken (4) bakover.

Løft feievalsen og sidebørstene med betjeningsspaken, deretter trekkes betjeningsspak (1 og 3) bakover.

Merknad: Den røde indikatorlampen må lyse.

→ Løft feieavfallsbeholderen, deretter trekkes betjeningsspaken til feieavfallsbeholderen (2) bakover. Kjør langsomt frem til samlebeholderen. → Trekk til holdebremsen. Åpne beholderklaffen, deretter trykkes betjeningsspaken til beholderklaffen (4) fremover og feieavfallsbeholderen tømmes.

Merknad: Den grønne indikatorlampen må lyse.

→ Lukk beholderklaffen, deretter trekkes betjeningsspaken til beholderklaffen (4) bakover helt til den er vippet i endeposisjonen.

Merknad: Den røde indikatorlampen må lyse.

→ Løsne parkeringsbremsen. Kjør langsomt bort fra samlebeholderen. → Senk feieavfallsbeholderen i endeposisjonen, deretter trekkes betjeningsspaken (2) fremover.

Slå maskinen av.

→ Løft feievalsen og sidebørstene med betjeningsspaken, deretter trekkes betjeningsspaken (1 og 3) bakover. Lukk beholderklaffen, deretter trekkes betjeningsspaken (4) bakover. → Trekk motorturtallsreguleringen helt bakover. Bremspedalen trykkes inn og holdes inne. → Trekk til håndbremsen. Vri tenningsnøkkelen til "0" og trekk den ut.

Transport

△FARE

Fare for personskader og materielle skader! Pass på vekten av apparatet ved transport.

→ Vri tenningsnøkkelen til "0" og trekk den ut. → Trekk til håndbremsen. → Sikre maskinen på festepunktene for surring (4x) med stropper, tau eller kjetting. Sikre maskinens hjul med kileklosser. → Ved transport i kjøretøyer skal apparatet sikres mot å skli eller velte etter de til enhver tid gjeldende regler.

Lagring/driftsstans

△FARE

Fare for personskade og materiell skade!

Vær oppmerksom på vekten til apparatet ved lagring. → Parker feiemaskinen på et jevnt underlag i tørre, frostfrie omgivelser. Beskytt den med en tildekking mot støv. → Løft feievalsen og sidebørstene for å unngå å skade børstene. → Vri tenningsnøkkelen til "0" og trekk den ut. → Trekk til håndbremsen. Sikre feiemaskinen mot rulling. → Dersom det ventes frost, skal sprutevannet tappes av, og kontroller om det er nok kjølevæske.

→ Rengjør kjøretøyet innvendig og utvendig. → Skift motorolje. → Dersom maskinen skal lagres lenger enn 4 uker, skal minuspolen på batteriet kobles av. → Batteriet lades med intervaller på ca. to måneder. → Dekk til batteriet og beskytt det mot kortslutning.

Pleie og vedlikehold

Generelle merknader

FORSIKTIG

Fare for skade!

Ikke vask finstøvfilteret.

Alle deksler må bare åpnes i vannbeskyttede områder.

→ Reparasjoner skal kun utføres på godkjente serviceverksteder eller av fagfolk som er kjent med alle sikkerhetsforskriftene. → Kommersielt brukte maskiner som brukes på ulike steder skal sikkerhetskontrolleres i samsvar med VDE 0701. → Parker feiemaskinen på et jevnt underlag. → Vri tenningsnøkkelen til "0" og trekk den ut. → Trekk til håndbremsen.

Rengjøring

FORSIKTIG

Fare for skade! Rengjøring av maskinen må ikke skje med vannslange eller høytrykksvasker (fare for kortslutning eller andre skader).

Innvendig rengjøring

△ Fare

Fare for skader! Benytt støvbeskyttelsesmaske og vernebriller.

Rengjør maskinen med en klut. → Blås den ut med trykkluft.

Utvendig rengjøring av maskinen

Rengjør maskinen med en fuktig klut og mild rengjøringsblanding.

Merk: Det må ikke brukes aggressive rengjøringsmidler.

Vedlikeholdsintervaller

Merk: Driftstimetelleren angir tidspunktet for vedlikeholdsintervallene.

Vedlikehold utført av kunden

Merk: Alle service- og vedlikeholdsarbeider må, når kunden forestår vedlikehold, utføres av kvalifiserte fagfolk. Ved behov kan man til enhver tid ta kontakt med en Karcher-forhandler.

Daglig vedlikehold:

→ Kontroller nivået i drivstofftanken. → Kontroller oljenivået. → Kontroller kjølevannsnivået. → Kontroller dekktrykket. → Kontroller feievalse og sidekoster for slitasje og sammenviklede bånd. → Kontroller hjulene for oppviklede tråder. → Kontroller sentrifugalseparator og luftfilter, og rengjør ved behov. → Kontroller funksjonen til alle betjenings-elementer. → Kontroller apparatet for skader. → Rengjør støvfilteret med tasten for filter-rensing.

Ukentlig vedlikehold:

→ Kontroller drivstoffilter. Rengjør vannkjøler. Rengjør hydraulikkoljekjøler. → Kontroller hydraulikkanlegget. → Kontroller hydraulikkoljenivået. → Kontroller nivået på bremsevæske. → Kontroller tetningslistene for slitasje, og skift ved behov. → Kontroller beholderklaffen og smør den.

Vedlikehold etter slitasje:

→ Skift tetningslister. → Etterstram pakninger på sider eller skift ut. → Skift feievalse. → Skift sidekostene.

Merk: Beskrivelse av dette er å finne i kapittelet Vedlikeholdsarbeid.

Vedlikehold utført av kunden

Vedlikehold etter 50 driftstimer:

La kundeservice gjennomføre det første vedlikeholdet iht. inspeksjonslisten.

Vedlikehold etter 250/500/1000/1500/2000 driftstimer:

La kundeservice gjennomføre vedlikeholdet iht. inspeksjonslisten.

Merk: For at garantikrav skal aksepteres, må alle service- og vedlikeholdsarbeider utføres av autorisert Karcher-kundeservice i løpet av garantitiden.

Vedlikeholdsarbeider

Forberedelser:

Parker feiemaskinen på et jevnt underlag. Vri tenningsnøkkelen til "0" og trekk ut nøkkelen. Trekk til håndbremsen.

Generelle sikkerhetsanvisninger

FARE

Fare for skader! Sett alltid inn sikringsstangen ved løftet feieavfallsbeholder.

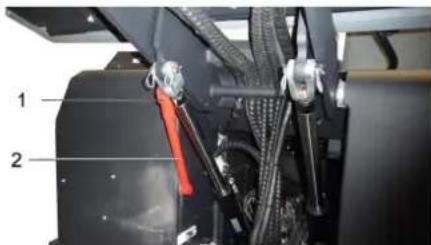

1 Holder for sikringsstang 2 Sikringsstang Vipp opp sikringsstangen for høydetømming og sett den inn i holderen (sikret).

Vennligst ikke slipp ut motorolje, fyringsolje, diesel eller bensin i naturen. Jordsmonnet må vernes, og spillolje må avhendes på miljøvennlig måte.

Sikkerhetsanvisninger for batterier

i	Følg anvisingene på batteriet, i bruksanvisningen og i maskin-bruksanvisningen!
	Bruk vernebriller!
	Hold barn unna syre og batteri-er!
	Eksplosjonsfare!
	Apen ild, gnister, øpent lys og røyking er forbudt!
	Fare for skade!
	Førstehjelp!
	Varselmerket!
	Avhending!
Pb	Batteriermxkke kastes i hus-holdsningsavfallet!

Fare!

Eksplosjonsfare! Verktøy o.l. må ikke legges på batteriet, dvs. på poler eller cellebro.

Fare!

Fare for skader! Pass på at syre aldri kommer i kontakt med bly. Vask hendene godt etter håndtering av batterier.

FARE

Brann- og eksplosjonsfare!

Røyking og bruk av åpen ild er ikke tillatt.

• Rom der det lades batterier må være godt ventilerte, da det dannes høyt eksplosive gasser ved lading.

Fare!

Fare for skade!

• Syresprut i øyne eller på huden skal skylles ut/av med mye rent vann.
• Kontakt lege straks etterpå.
• Forurensede klær må vaskes med vann.

Innsetting og tilkobling av batterier

Sett batteriene i batteriholderen. Skru holderne fast i bunnen av batteriet. Koble polklemmen (rød kabel) til pluss-polen (+). Koble polklemmen til minuspolen (-).

Merk: Kontroller at batteripoler og polklemmer er tilstrekkelig beskyttet med polfett.

Kontroll og justering av væskenivået på batteriet

FORSIKTIG

• Syren i et fullt ladet batteri har ved 20°C spesifikk vekt på 1,28 kg/l.
• Syren i et delvis ladet batteri har spesifikk vekt mellom 1,00 og 1,28 kg/l.
• I alle cellene skal den spesifikke vekten av syren være lik.

Skru av alle batterilokk. Ta ut en prøve med en syrester fra hver celle. Syreprøven fylles tilbake i samme celle. Hvis væskenivået er for lavt, må du fylle destillert vann i cellene opp til markeringen. Lad batteriet. Skru på cellelokkene.

Lade batteriet

△Fare!

Fare for skader! Følg sikkerhetsanvisningene for håndtering av batterier. Følg bruksanvisningen for ladeapparatet.

△Fare!

Batterier skal bare lades med egnet ladeapparat.

→ Skru av alle batterilokk. Koble ladeapparatets plusspol til batteriets plusspol. Koble ladeapparatets minuspol til batteriets minuspol. Sett i støpselet og slå på velgerbryteren. → Lad batteriet med minst mulig ladestrøm.

Kontrollere motorens oljenivå og etterfylle olje

△Fare!

La motoren avkjøles. → Kontroller tidligst 5 minutter etter at motoren er stanset.

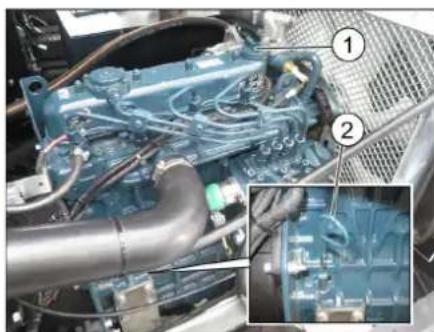

1 Lokk, oljepåfyllingsåpning

2 Oljepeilepinne

→ Trekk ut oljepeilepinnen. Tørk av oljepeilepinnen og skyv den inn igjen. → Trekk ut oljepeilepinnen. → Les av oljenivået. → Skyv inn oljepeilestaven igjen.

Oljenivået må ligge mellom "MIN"- og "MAX"-markeringen. Dersom oljenivået er under "MIN"-markeringen, etterfyll motorolje. Motoren skal ikke fylles over "MAX"-merket. Løsne låseskruen på oljepåfyllingen. Fyll på motorolje.

Oljetyper: Se Tekniske data

Steng oljepåfyllingsåpningen. → Vent i minst 5 minutter. → Kontroller oljenivået.

Skifte motorolje og motoroljefilter ADVARSEL

Før skifte av motorolje og motoroljefilter skal kjøretøyet kjøles ned til det ikke lenger er fare for forbrenning.

Merknad

Det er lettere å tappe motorolje med varm motor.

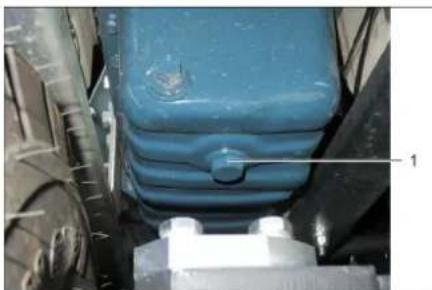

1 Oljeavtappingsskrue

Ha klar oppsamlingsbeholder for ca. 10 liter olje. → Slå av motoren. → Skru av oljefyllingslokk. → Skru ut oljetappeskruen. Tapp ut oljen.

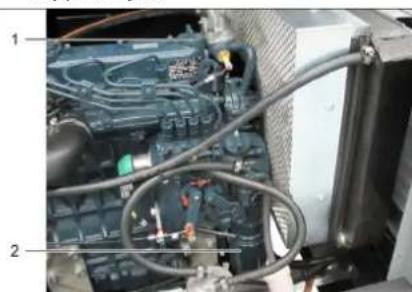

1 Oljepåfyllingslokk

2 Motoroljefilter

→ Skru av oljefilter. Rengjør holder og tetningsflater. Pakning på det nye oljefilteret strykes med olje før det monteres. → Monter nytt oljefilter og trekk til for hånd. → Skru på oljetappingsskrue med ny pakning.

Tiltrekningsmoment: ...Nm

Fyll på motorolje. For oljetyper og fyllingsmengde, se kapittelet Tekniske data. Steng oljefyllingslokk. La motoren gå i ca. 30 minutter. → Vent i minst 5 minutter. → Kontroller oljenivå. → Kontroller for tetthet. → Brukt olje skal leveres til oppsamlingssted.

Rengjøring og utskiftning av luftfilter

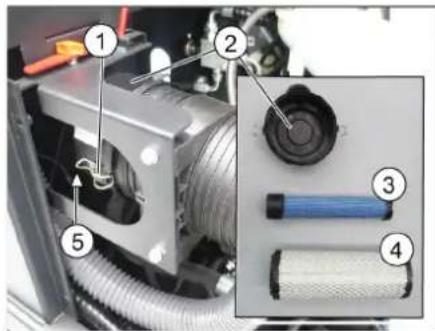

1 Låsing 2 Luftfilterhus 3 Sikkerhetspatron 4 Filterpatron 5 Utblåsningsåpning nedover. Åpne låsingen. Ta av luftfilterhuset. Ta av filterpatronen. Rengjør innsiden av luftfilterhuset. Ta kun ut sikkerhetspatronen dersom den skal skiftes ut. Rengjøre filterinnsats: Bank den ut på et hardt underlag med maks. 30 psi (2 bar) blås ut med trykkluft innenfra og utover. → Pakningsflater og filterinnsats må være rene og uten skader når de skal monteres. → Sett inn den rengjorte filterinnsatsen. Viktig: En sterkt forurenset eller skadet filterinnsats skal skiftes. → Dersom filterinnsatsen skiftes ut, må også sikkerhetspatronen skiftes ut. Viktig: Ved utskiftning av filterinnsats og sikkerhetspatron må det ikke komme støv i innsugningsåpningen.

Merk: Monteringsposisjon med utblåsningsåpning ned (se illustrasjon).

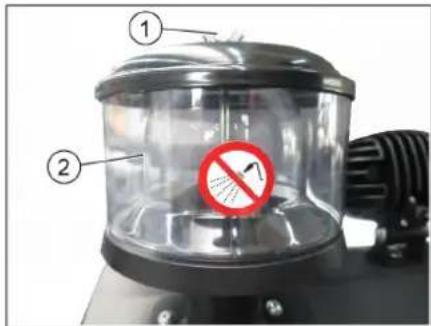

1 Vingemutter 2 Sentrifugalseparator → Skru av vingemutter på sentrifugalseparatoren. Rengjør sentrifugalseparatoren.

Kontroller nivå av hydraulikkolje og etterfyll hydraulikkolje

MERKNAD

Feieavfallsbeholderen skal ikke være løftet. Åpne motordeksel.

1 Olje se-glass, hydraulikkolje 2 Manometer 3 Lokk, oljepåfyllingsåpning → Kontroller hydraulikkoljenivået i se-glasset. -Oljenivået må ligge mellom "MIN"- og "MAX"-markeringen. Dersom oljenivået er under "MIN"-markeringen, etterfyll hydraulikkolje. → Skru ut lokk på oljefyllingsåpningen. Rengjør fylleområdet. Fyll på hydraulikkolje. Oljetyper: Se Tekniske data

→ Skru på lokk på oljefyllingsåpningen. MERKNAD

Dersom manometeret viser økt hydraulikktrykk skal hydraulikkoljefilteret skiftes ved Karcher kundeservice.

Kontroller hydraulikkanlegget

MERKNAD

Vedlikehold av hydraulikkanlegget skal kun foretas av Karcher-kundeservice.

→ Trekk til holdebremsen. Starte motoren. → Kontroller samtlige hydraulikkslanger og koblinger for tetthet.

Kontroller vannkjøleren og vent

△Fare!

Forbrenningsfare fra kokende vann! La kjøleren kjøle seg minst 20 minutter.

1 Kjølevæske ekspansjonstank 2 Deksel → Kontroller kjølevannsnivå på ekspansjonstanken (vannivå mellom MIN og MAX). Rengjør radiatorlameller. → Kontroller samtlige radiatorslanger og koblinger for tetthet.

Kontrollere feievalsen

Start motoren. → Løft feieavfallsbeholderen til endeposisjon. → Slå av motoren. Trekk til holdebremsen. → Sett inn sikringsstangen for høy tømming. Fjern bånd eller tau fra feievalsen. Ta ut sikringsstangen. Start motoren. → Senk feieavfallsbeholderen til endeposisjon. → Slå av motoren.

Utskifting av feievalse

Med feieavfallsbeholderen senket.

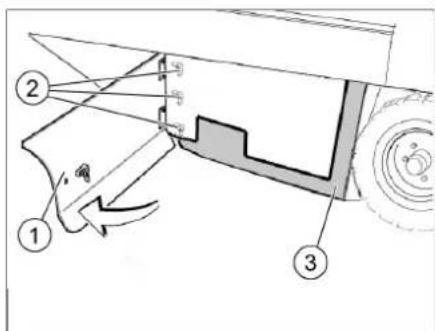

1 Sidedeksel, høyre 2 Vingemutter 3 Pakninger på siden. Åpne høyre sidepanel med nøkkel. → Skru opp vingemuttere på festeplaten fra pakningene på siden, og ta av festeplaten.

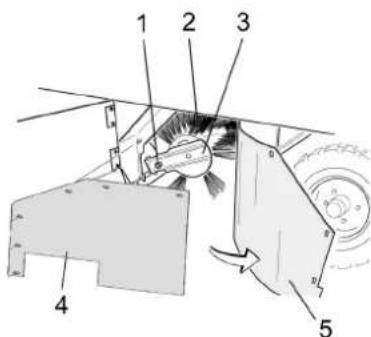

1 Festeskrue feievalsholder 2 Feievalse 3 Feievalsholder 4 Holdeplate sideveis pakning 5 Pakninger på siden. Vipp ut sidepakningen. → Skru ut festeskruen på feieavfallsbeholderen og sving holderen ut. Ta av feievalsen.

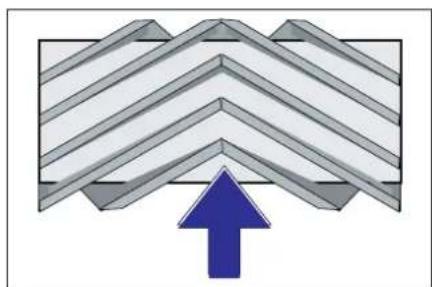

Feievalsens monteringsposisjon i kjøretningen (sett ovenfra)

Merk: Vær oppmerksom på børstesettets posisjon når du monterer den nye feievalsen.

→ Monter ny feievalse. Sporene på feievalsen skal stikkes inn i knastene på den motstående svingarmen.

Merk: Etter montering av ny feievalse må feiemønsteret stilles inn på nytt.

Kontroll og innstilling av feiemønster

→ Kontroller dekktrykket. Slå av sugevifte. Kjør feiemaskinen på et jevnt og glatt underlag, som er synlig dekket av støv eller kritt. → Senk feievalsen med betjeningsspaken og la den gå (ca. 10 s). Løft feievalsen. → Rygg maskinen bort. → Kontroller feiemønsteret.

Formen av feiemønsteret skal danne en li

kesidet firkant med bredde 80-85 mm.

Feiemønsterposisjon stilles inn ved regulering av reguleringsskruen. → Kontroller feiemønsteret.

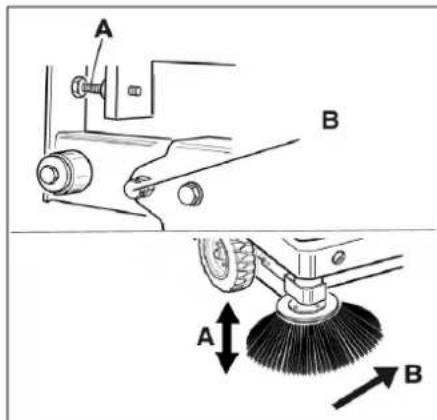

Kontroll og innstilling av feiemønster på sidebørster

Kontroller dekktrykket. Hev feievals og sidekost med betjeningsspakene. Kjør feiemaskinen på et jevnt og glatt underlag, som er synlig dekket av støv eller kritt. Betjeningsspak sideborster (3) fremover: Sideborste senkes. La sidekosten gå i ca. 10 sekunder. Løft sidebørstene. Rygg maskinen bort. Kontroller feiemønster.

Bredden av feiemønsteret skal være mellom 40-50 mm.

Korriger feiemønsteret med de to reguleringsskruene. Kontroller feiemønster.

Still inn pakninger på sider

Kontroller dekktrykket. Løft feieavfallsbeholderen og sikre med sikringsstang.

FARE

Fare for skader! Sett alltid inn sikringsstang ved løftet feieavfallsbeholder. Vipp opp sikringsstang for høydetømming og sett inn i holderen (sikret).

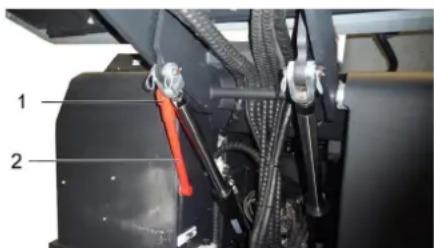

1 Holder sikringsstang 2 Sikringsstang. Åpne sidekledning som beskrevet i kapittel "Skifte feievals". Løsne de 6 vingemutterne på festeplaten på sider. Løsne 3 muttere (størrelse 13 mm) på fremre festeplate. Trykk ned pakningene på sider (avlangt hull) slik at de har en avstand til bakken på 1-3 mm. Skru fast festeplatene. Gjenta prosedyren på andre sider av maskinen.

Kontrollere dekktrykk

Parker feiemaskinen på et jevnt underlag. Koble en lufttrykkmåler til dekkventilen. Kontroller lufttrykket og korriger ved behov. For tillatt dekktrykk, se Tekniske data.

Kontrollere / skifte ut finstøvfilteret ADVARSEL

Fare for skade!

Benytt støvbeskyttelsesmaske ved arbeider på filtersystemet. Vær oppmerksom på sikkerhetsforskriftene for håndtering av finstøv.

Rengjør finstøvfilteret ved å trykke på knappen for filterrengjøring.

Tøm feieavfallsbeholderen.

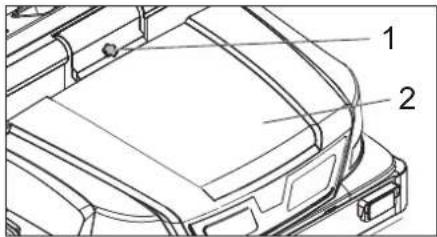

1 Låsing apparatdeksel 2 Maskinhette

Åpne låsen ved å skru av stjerneskruen.

Vipp maskinhetten forover.

1 Lås, filterdeksel (2x) 2 Filterdeksel 3 Maskinhette

Åpne filterdeksel.

1 Finstøvfilter 2 Filterdeksel 3 Tverrstag

Åpne filterdeksel.

Kontroller finstøvfilteret, rengjør eller

Finstøvfilteret skal kun byttes ut av Karcher-kundeservice.

Sett på filterdekselet og lås det.

Kontroller kilerem og still inn

Kileremmen skal gi etter ca. 7-9 mm ved et trykk på 10 kg.

La autorisert kundeservice stille inn kileremstrammingen.

Skifte sikringer

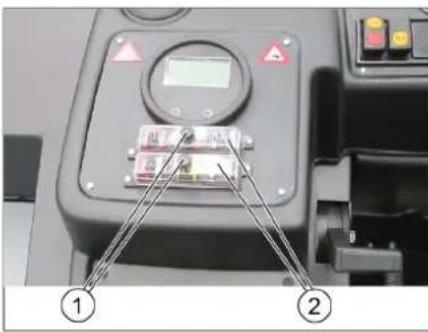

1 Fingermutter 2 Lokk sikringsboks

Skru ut fingermutteren. Åpne lokket på sikringsboksen. Kontroller sikringer. Skift ut defekte sikringer. Merk: Benytt kun sikringer med samme verdi.

Kontroller sikringer.

FU 01	Tenning 10 A
FU 02	Forgløding 5 A
FU 03	Multifunksjonsindikator 5 A
FU 04	Vibratorsystem 20 A
FU 05	Ryggealarm og klaffindikator	10 A
FU 06	Innvendig belysning Vindusvisker (tilleggsut-styr)	10 A
FU 07	Lys Blinklys (tilleggsutstyr)	10 A
FU 08	Lys Blue Spot (valgfritt)	10 A
FU 09	Posisjonslys bak (valgfritt) 7,5 A
FU 10	Nærlys (valgfritt) 10 A
FU 11	Posisjonslys foran (valgfritt)	7,5 A
FU 12	Hydraulikkjøler 25 A
FU 13	Hovedsikring	60 A
FU 15	Tennplugger	70 A
FU 20	Vifte (valgfritt)	20 A
FU 21	Vifte førerhytte (valgfritt)	25 A
FU 22	Kompressor (valgfritt)	7,5 A

Skift ut defekte sikringer.

Merk: Benytt kun sikringer med samme verdi.

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Produkt: Feiesugemaskin m. førersete

Type: 1.186-145.0

Anvendte nasjonale normer

Anvendt metode for samsvarsvurdering

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt: 100

Garantert: 103

Undertegnede handler på vegne av og med fullmakt fra styret.

Ansvarlig for dokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Straße 28-40

Feilretting
Feil Retting
Maskinen lar seg ikke starte	Ta plass på førersetet, det aktiverer setekontaktmatten
	Lade eller skifte batteri
	Fyll drivstofftank, lufte drivstoffsystem
	Skifte drivstofffilter
	Skifte drivstoffforfilterfilter
	Drivstoffedningsystem, tilkoblinger og forbinderles kontroleres og settes i stand ved behov.
	Takontakt med Kärchers kundetjeneste.
Motoren:gå uregelmessig Rengjør	eller skift ut filterpatron
	Drivstoffedningsystem, tilkoblinger og forbinderles kontroleres og settes i stand ved behov.
	Takontakt med Kärchers kundetjeneste.
Motor overoppvarmet Etterfyll kjøle	væske
	Skyll gjemnon radiatoren
	Stramme kilerem
	Takontakt med Kärchers kundetjeneste.
Motoren:gå, men maskinen kjørere bare langsomt eller ikke i det—hele+tatt	Løsne parkeringsbremsen
	Kontroller om det innviklede bändller snorer.
	Takontakt med Kärchers kundetjeneste.
Pipende lyder i hydraulikken Fyllpå	hydraulikkolje
	Takontakt med Kärchers kundetjeneste.
Børster dreier seg bare langsomter okay i det—hele+tatt	Sett gasshendel helt frem (høyt turtall).
	Kontroller om det innviklede bändller snorer.
	Takontakt med Kärchers kundetjeneste.
Litten aller ingen sugekraft i børste-området	Rengjør filtrene
	Takontakt med Kärchers kundetjeneste.
Maskinen støver Still inn pakninger	pá sideren
	Slå på visten
	Rengjør støvfilter
	Utskiftning av filterpakninger
	Takontakt med Kärchers kundetjeneste.
Feieenhet lar avfall ligge igjen Tøm	feieavfallsbeholdenen
	Lukk feieavfallsbeholdenen helt
	Rengjør støvfilter
	Utskifting av feievalse
	Still inn feiemønster
	Skifte pakningsstriper i feieavfallsbeholdenen
	Løsne blokkering i feievalse
	Takontakt med Kärchers kundetjeneste.
Feieavfallsbeholder hever uller senker seg möglich	Fjern sikringsstøten fra feiegodsbeholdenen
	Takontakt med Kärchers kundetjeneste.
Feieavfallsbeholder dreier seg bare langsomt eller okay i det—hele+tatt	Takontakt med Kärchers kundetjeneste.
Driftsceil ved hydraulisk drevne de-ler	Takontakt med Kärchers kundetjeneste.

Tekniske data

		KM 170/600 R D Classic
Maskindata
Kjøreshastighet, forover km/h 14
Kjøreshastighet, bakover km/h 14
Stigeevne (maks.) -- 18%
Flatekapasitet uten sidekost m	2/h 18800
Flatekapasitet med 1 sidekoster m	2/h 23800
Flatekapasitet med 2 sidekoster m	2/h 28000
Arbeidsbredde uten sidekoster mm 1344
Arbeidsbredde med 1 sidekoster mm 1700
Arbeidsbredde med 2 sidekoster mm 2000
Beskyttelssesklasse beskyttet mot vanndrypp -- IPX 3
Brukestid ved full tank h 4,5
Motor
Type -- Kubota		V1505 (E4B)
Konstruksjon	-- 4-sylinder fi	taks dieselmotor
CO2-Uslipp i henhold til målemetoden i EU-forordningen 2016/1628 (trinn V)	g/kWh	1018,0
Kjølotype	-- Vannkjøling
Rotasjonsretning	-- mot klokka
Slagvolum	cm3	1498
Effekt, maks.	kW/PS	18,5/24,82300 1/min
Batteri	V, Ah	12, 72
Driftsmidler
Motorolje, volum	I	6
Motoroljetype	>25 °C	SAE30, SAE10W-30, SAE15W-40
	0 - 25 °C	SAE20, SAE10W-30
	< 0 °C	SAE10, SAE10W-30
Hydraulikkolje	-- Renol HV 46
Hydraulikkolje, volum	I	37
Kjølemiddel (SAE J814C)	--	Stilmoil Antifrost
For manuelt smurte smørepunkter		Universalfett
Feieavfallsbeholder
Maks. avlastingshøyde	mm 1540
Volum i feieavfallsbeholder	I	600
Feivealse
Feivevalsediameter	mm 400
Feivevalsebredde	mm 1344
Turtall	1/min	340
Feiemønster	mm 80
Sidebørster
Sidekostdiameter	mm 650
Turtall (trinnløst)	1/min	0 - 63
Dekk
Dimensjon foran	-- 6.00-8
Lufttrykk foran	bar	8
Dimensjon bak	-- 5.00-8
Lufttrykk bak	bar	8
Brems
Forhjul	-- mekanisk
Bakhjul	-- hydrostatisk
Filter- og sugesystem
Konstruksjon -- Foldefilter
Turtall 1/min 2900
Filterflate, firstøvfilter m	2	9,1
Nominelt undertrykk, sugesystem mbar 18,5
Nominell volumstrøm, sugesystem m	3/h 1650
Vibratorsystem -- Elektromotor
Omgivelsesbetingelser
Temperatur °C -5 til +40
Luftfuktighet, ikke duggende % 0 - 90
Registrende verdier etter EN 60335-2-72
Støy
Støytryksknivå LpA	dB(A) 82
Usikkerhet KpA	dB(A) 3
Støyeffektnivå LwA + usikkerhet KwA	dB(A) 103
Maskinvibrasjon
Händ-arm vibrasjonsverdi	m/s2	0,7
Usikkerhet K	m/s2	0,2
Sete	m/s2	0,5
Usikkerhet K	m/s2	0,1
Mål og vekt
Lengde x bredde x høyde	mm	2742 x 1904 x 2213
Svingradius høyre	mm	2525
Svingradius venstre	mm	2490
Vekt tom (uten utbyggingssett)	kg	1695
Tillatt totalvekt	kg	2701
Tillatt aktselbelasting foran	kg	1703
Tillat aktselbelastning bak	kg	998
Innhold drivstofftank, diesel	l	26
Det tas forbehold om tekniske endringer!

Symboler i bruksanvisningen

SV 1

Symboler på apparaten . SV 1

Generelle henvisninger.. SV 1

Miljøvern . SV 2

Garanti. SV 2

Funksjon. SV 2

Utvendig rengjøring av maskinen

Fare for brannskader!

→ Ikke bruk enheten i nærheten av brennbare stoffer. → Hold deg unna varme og fuktighet. Ikke beveg deg raskt fra å gå bakover til å gå fremover eller omvendt.

1 Snu

2 Bevegelsesplan. Fremover
