Producttype	Zitbestuurbare veegmachine
Merk	Kärcher
Model	KM 170600 R D Classic
Afmetingen (L × B × H)	2742 × 1904 × 2213 mm
Leeggewicht	1 695 kg
Totaal toegestaan gewicht	2 701 kg
Aandrijving	4-takt dieselmotor Kubota V1505 (E4B), 1.498 cm³, 18,5 kW (24,8 pk) bij 2.300 tpm
Brandstoftankinhoud	26 L (diesel)
Accu	12 V, 72 Ah
Maximumsnelheid (vooruit en achteruit)	14 km/h
Maximale helling (rijrichting)	18 %
Maximale zijwaartse helling	10 %
Veegbreedte (zonder / met 1 / met 2 zijborstels)	1 344 mm / 1 700 mm / 2 000 mm
Maximale veegcapaciteit	28.000 m²/u (met 2 zijborstels)
Inhoud vuilcontainer	600 L
Loshoogte container	1.540 mm
Diameter roterende borstel	400 mm
Diameter zijborstels	650 mm
Filteroppervlak (fijnstoffilter)	9,1 m²
Remmen	Mechanisch (voorwielen) + hydrostatisch (achterwiel)
Bandenspanning (voor en achter)	8 bar
Onderhoud	Dagelijks: controleren niveaus, bandenspanning, filterreinheid; wekelijks: radiateur reinigen, hydraulische olie controleren; onderhoud door erkende service op basis van bedrijfsuren.
Onderdelen en repareerbaarheid	Originele Kärcher onderdelen beschikbaar; reparaties door erkende service; garantie volgens landelijke voorwaarden.
Veiligheid	Parkeerrem, veiligheidscontact op stoel, contactslot, kantelbeveiliging (hellingen), automatische motorstop als bestuurder stoel verlaat.
Algemene informatie	Alleen buitengebruik; niet gebruiken in explosieve omgeving of voor het opzuigen van brandbare vloeistoffen; typegoedkeuring voor wegverkeer optioneel.

Veelgestelde vragen - KM 170600 R D Classic Kärcher

Hoe start ik de Kärcher KM 170600 R D Classic veegmachine?

Ga op de bestuurdersstoel zitten, zet de parkeerrem vast, stel het gashendel in op ca. 75% van het maximale toerental, draai vervolgens de contactsleutel naar stand I (contact). Wacht tot het gloeilampje uitgaat (bij dieselmotor), draai dan de sleutel naar stand II tot de motor start (max. 10 seconden). Laat de sleutel los: deze keert terug naar stand I. Laat de motor warmdraaien bij temperaturen < 0 °C.

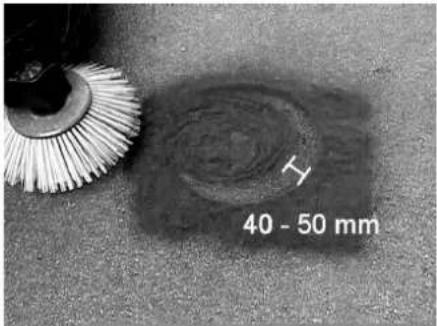

Hoe stel ik het veegspoor van de roterende borstel af?

Controleer eerst de bandenspanning (8 bar). Plaats de machine op een vlakke ondergrond bedekt met stof of krijt. Laat de rolborstel zakken met de bedieningshendel en laat deze ca. 10 seconden draaien. Til de borstel op en rijd achteruit. Het spoor moet een regelmatige rechthoek vormen van 80 tot 85 mm breed. Om af te stellen: draai de bevestigingsschroef van de behuizing los, kantel deze naar buiten, stel dan de stelschroef (veer) bij tot de gewenste breedte is bereikt.

Hoe leeg ik de vuilcontainer?

Til eerst de rolborstel en de zijborstel op (trek hendels 1 en 3 naar achteren). Sluit de klep van de verzamelbak (hendel 4 naar achteren). Til de vuilcontainer op (hendel 2 naar achteren). Rijd langzaam naar de losplaats, zet de parkeerrem vast, open dan de klep van de verzamelbak (hendel 4 naar voren) om te legen. Sluit de klep, zet de rem los, rijd weg, en laat de container zakken (hendel 2 naar voren). Blijf nooit onder de opgeheven container!

Welke soorten ondergronden kunnen worden geveegd?

De veegmachine is ontworpen voor vuile buitenoppervlakken: asfalt, industriële vloeren, gestorte dekvloer, beton, klinkers. Niet gebruiken op instabiele ondergronden of hellingen > 18% in de rijrichting of > 10% zijwaarts. Vermijd het vegen van vloeistoffen, brandende voorwerpen, plakband of draden die kunnen oprollen.

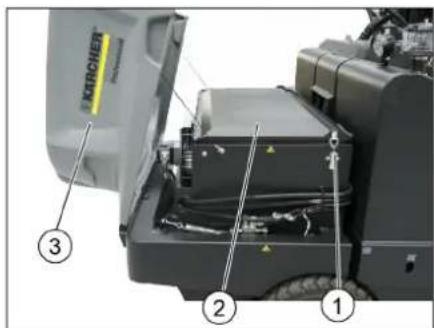

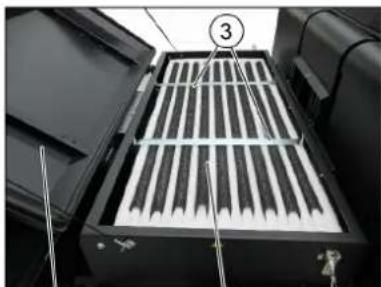

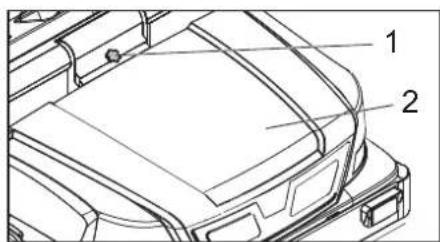

Hoe onderhoud ik het fijnstoffilter?

Het filter wordt automatisch elke 10 minuten gereinigd. Voor handmatige reiniging gebruikt u de filterreinigingstoets. Was het filter nooit met water. Laat vervanging uitvoeren door de Kärcher service. Open het voordeksel, ontgrendel de filterafdekking, verwijder het oude filter en plaats het nieuwe in de juiste richting.

Wat te doen als de motor niet start?

Controleer of u goed op de stoel zit (veiligheidscontact). Controleer de acculading (12 V) en het brandstofpeil. Ontlucht het brandstofsysteem indien nodig. Vervang het brandstoffilter als het verstopt is. Als het probleem aanhoudt, neem dan contact op met de Kärcher service.

Wat is de inhoud van de brandstoftank en de actieradius?

De tank bevat 26 L diesel. De actieradius is ongeveer 4,5 uur continu gebruik op vol vermogen. Gebruik winterdiesel bij temperaturen onder 0 °C om problemen met verstopping te voorkomen.

Hoe verplaats ik de veegmachine zonder eigen aandrijving (storing)?

Open het motordeksel. Zoek de ontkoppelingsschroef (rood) van de hydraulische pomp. Draai deze 180° tegen de klok in met het speciale gereedschap (rode steeksleutel) dat in de framesteun zit. Verplaats de machine niet over lange afstanden en overschrijd 10 km/h niet. Na verplaatsing de schroef rechtsom vastdraaien.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag gehoorbescherming (geluidsniveau 103 dB(A)). Laat kinderen nooit de machine gebruiken. Niet roken tijdens het tanken. Voor onderhoud: motor uitzetten, sleutel verwijderen en parkeerrem vastzetten. Geen obstakels hoger dan 70 mm zonder oprijplaat. In noodgevallen gebruik de noodhamer onder de stoel om de cabineruit te breken.

Waar vind ik reserveonderdelen en hoe maak ik aanspraak op garantie?

Gebruik uitsluitend originele Kärcher onderdelen. Raadpleeg www.kaercher.com voor referenties. Garantie geldt volgens de voorwaarden in uw land; neem contact op met uw dealer of erkende service met het aankoopbewijs. Onderhoudswerkzaamheden moeten worden uitgevoerd door de Kärcher service om de garantie te behouden.

GEBRUIKSAANWIJZING KM 170600 R D Classic Kärcher

Veiligheidsinstructies. . . . . . . NL 1

Symbolen in de gebruiks

aanwijzing .NL 1

Symbolen op het apparaat NL 1

Algemene aanwijzingen. NL 1

Zorg voor het milieu. NL 2

Garantie. NL 2

Functie. NL 2

Reglementair gebruik . . . . . . NL 2

Geschikte ondergronden N

Elementen voor de bediening en

de functies. NL 3

Afbeelding veegmachine NL 3

Bedieningselementen..NL3

Voor de inbedrijfstelling. NL 4

Parkeerrem vergrendelen/

loszetten. NL 4

Veegmachine zonder zelf

aandrijving bewegen . . . NL 4

Veegmachine met zelfaan

drijving bewegen . . . . . NL 4

Inbedrijfstelling. NL 4

Algemene aanwijzingen. NL 4

Controle- en onderhouds

werkzaamheden..NL4

Werking. NL 4

Chauffeursstoel instellen NL 4

Apparaat starten .NL 4

Apparaatverrijden. . . .NL5

Veegbedrijf. NL 5

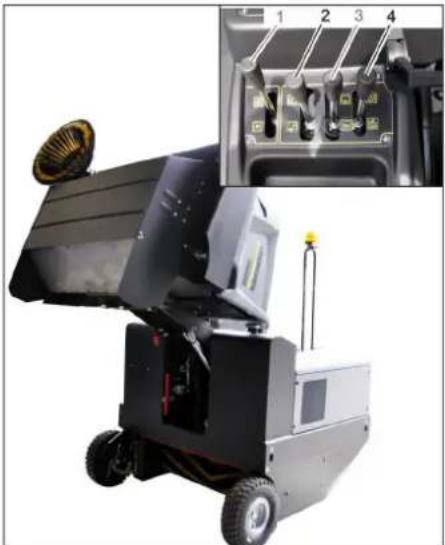

Veeggoedcontainer leegma

ken. NL 5

Apparaat uitschakelen . . NL 6

Transport.. NL 6

Opslag/stillegging NL

Onderhoud. NL 6

Algemene aanwijzingen. NL 6

Reiniging .NL6

Onderhoudsintervallen..NL6

Onderhoudswerkzaamhede

n. NL7

EU-conformiteitsverklaring . . .NL 11

Hulp bij storingen. 12

Veiligheidsinstructies

Gevaar van gehoorschade.

Oorbescherming dragen.

Symbolen in de gebruiksaanwijzing △GEVAAR

Voor een onmiddelijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamerlijke letsels.

WAARSCHUWING

Voor een möglichs gevaarlijke situatie die zou kuren leiden tot ernstige en zichs dodelijkiche lichamelijkke letsels.

VOORZICHTIG

Voor een möglichs gevaarlijke situatie die kan leiden tot lichte lichamelijkeLetsels of materiele schade.

Symbolen op het apparaat

	Verbrandingsgevaar door hete oppervlakken! Laat de uitlaatinstallatie voldoende afkoelen voordat u aan het apparaat begint te werken.
	Werkzaamheden aan het apparaat algtd met geschikte handschoenen uitvoeren.
	Knelgevaar door vast-klemmen:tussen bewegende voertuigonderdelen
	Verwondingsgevaar door bewegende onderdelen. Niet erin grijpen.
	Brandgevaar! Geen brandende of glimmende voorwerpen opzuigen.
	Kettingopname / kraan-puntVastsjorpunt
	Bandendruk (max.)
	Openamepunt voor krik
	Maximale helling van de ondergrond bij ritten met opgetild veeggoedreser-voir.
	In de rijrichting mag u slechts stijgingen tot 18% nemen.
	Beschadigingsgevaar! Fijnstofffilter nicht uitspoe-len.

Algemene aanwijzingen

Als u bij het uitpakken transportschade constasteert, neem dan contact op met uw distributeur.

• De op het apparaat aangebrachte waarschuwings- en aanwijzingsborden geben aanwijzingen voor gebruik zonder gevaar.

• Naast de aanwijzingen in de gebruksaanwijzingen要去en de algemene voiligheidsvoorschriften en voorschriftenter vermijding van ongevallen van de wetgeber in acht genomen worden.

Instructies inzake uitladen

△Gevaar

Verwondingsgevaar, beschadigingsgevaar!

Gewicht van het apparaat bij het verladen in ache nemen!

Leeggewicht (zonder aan-bouwsets)

1695 kg *

• Indienaanbouwsets gemonteerd zich, is dat gewicht overeenkomstig hoger.

Geen vorkhefttruck gebruiken.

Bij het verladen van het apparaat moeil een geschikt platform of een kraan gebruikt worden!
Bij het gebruik van een losplank moet het volgende in acht genomen worden: Bodemvrijheid 70mm.
Wanner het apparaat op een pallet ge leverd worden, moet met de meegeleverde planken een platform gebouwd worden.

De handleiding waarvoort vindt u op pagina 2 (binnenkant omslagpagina).

Belangrijke instructie: Elke plank moet telkens met 2 schroeven vastgeschroefd worden.

Rijfunctie

△Gevaar

Verwondingsgevaar, beschadigingsgevaar!

Gevaar

Verwondingsgevaar!

Kantelgevaar bij de sterke hellingen.

• In de rijrichting mag u slechts stijgingen tot 18% nemen.

Kantelgevaar bij snel door de bochten rijden.

-In bochten langzaam rijden.
Kantelgevaar bij onstabile ondergrond.
- Het apparaat uitsluitend op bevestigde ondergrond bewegen.
Kantelgevaar bij de zijwaartse hellingen.
Dwars op de rijrichting alleen hellingen tot maximaal 10% berijden.
- Om de lucht- en kruipwegen na te leven mag het apparaat Niet op een hoogte van meer dan 2000 meter boven NAP worden gezruikt.
- (Alleen geldig voor Finland) Als het apparaat een pvc-slangeiding heeft, mag het apparaat Niet bij lage omgevingstemperaturen (onder 0^ ) worden gebruikt. Neem bij vragen over uw apparaat contact op met Kärcher.

• De voor motorrijtuigen voorgeschreven maatregelen, regels en verordeningen dieren algtd te worden opgevolgd.
• De bediener要去 het apparaat doelmatig gebruiken. Hij要去 bij het rijden rekening houden met deplaatsilijke omstandigheden en bij het werkemet dit apparaat goed letten op andereen, vooral op kinderen.
• Het apparaat mag alleen door personen worden gebruikt die voor de om-gang ermee zich opgeleid of hun vaardigheden in het bedieren hebben aangetoond en uitrukkelijk de opdracht hebben gekreten voor het gebruik.
  -Het apparaat mag nicht worden gebruikt door kinderen of jongeren.
  -Het meenemen van begeleidende personen is Niet toegestaan.
  Zittend bediende apparatuur moet ook vanuit de stoel in beweging worden gezet.
  Om onbevoegt gebruik van het appar-. raat te voorkomen, dient men de contactseutel te verwijdenen.
  Het apparaat mag nooit onbeheerd worden achtergelaten zolang de motor nog draait. De bediener mag het apparaat pas verlaten, als de motor is uitgezet, het apparaat gegen onbedoelde bewegingen is afgeschermd, eventueel de handrem is aangetrokken en de contactseutel ut het contact is gehaald.

Apparaten met verbrandingsmotor

△Gevaar

Verwondingsgevaar!

• De uitlauf mag nicht geblokkeerd worden.
  Niet over de uitaat buigen of deze aanraken (verbrandingsgevaar).
  Aandrijfmotorietaanrakenofvastpakken (verbrandingsgevaar).
• Uitlaatgassen zijn schadelijk voor de gezondheid, zeogensniet worden ingeademd.
• De motor heeft ca. 3 - 4 seconden na-loop nodig na het uitzetten. In dezeijd absoluutuit de buurt blijven van het aandrijfbereik.

Apparaten met chauffeursscabine

-In nooodgevallen ruiten met de noodhamer instaan.

OPMERKING

De noodhamer bevindt zich in de voetruimte onder de bestuurderstoel.

Accessoires en reserveonderdelen

-Er mogen alleen toebehoren en onder-delen gebruikt worden, die door de fabrikant zich goedgekeurd. Origineel toebehoren en originele onderdelen staan er borg voor dat het apparaat veilig en storingsvrij gebruikt kan worden.
- Verdere informatatie over reserveonder-delen vindt u op www.kaercher.com bij Service.

Zorg voor het milieu

Het verpakkingsmaterial is herbruikbaar. Deponeer het verpakkingsmaterial Niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zichn voor hergebruik. Lever de apparaten aanrom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijksteffen mogen Niet in het milieu belanden.Verwijder overbodig geworden apparatuur.daarom via geschikte inzamelpunten.

Aanwijzingen betreffende de inhouds-stoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

In ieder land+zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepa-lingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Functie

De veegmachine werkt volgens het veeg-schoeeprincipe.

• De roterende keerrol transporteert het vuil direct maar het veeggoedreservoir.
• De zijbezem reinigt hoeken en kanten van het veegoppervlak en transporteert het vuil in de baan van de keerrol.
• Het fjne stof worden via de stofffilter door de zuigturbine wegbezogen.

Gebruik deze veegmachine uitsluitend volgens de gegevens in deze gebruiksaanwijzing.

Heapparaat met de werkinstallations要去 voor gebruik gecontroleerd worden op deugdelijkheid en bedrijfsveiligheid. Indien zich Niet in goede staat verkeren, mag u de apparatuur Niet gebruiken.
- Deze veegmachine is bestemd voor het vegen van verruilde oppervlakken buiten.
- Het apparaat mag nicht in gesloten ruimtes gebrukt worden.
Zittend bediende apparatuur zonder geschichte uitrusting (optie vanaf fabriek) zich Niet toegelaten voor het openbare verkeer.
- Het apparaat mag alleen gebrukt worden in het openbare wegverkeer na goedkeurig door een officiele instantie.

• Alle apparaatkappenogens alleen in waterbeschemdebereiken worden geopend.
• Het apparaat is nicht geschikt voor het op-zuigen van gezondheidsschadelijke stoffen.
  -Er mogen aan het apparaat geen wijzigingen worden aangebracht.
• Nooit explosieve vloeistoffen, brandbare gassen of onverdunde zuren en oplosmiddelen opvegen/opzuigen! Daartoe behoren benzine, verfverdunner of stookolie die door verwerveling met de zuglucht explosieve dampen of mengsels konnen vormen, verder aceton, onverdunde zuren en oplosmiddelen,ondat zij op het apparaat gebruekte materialen aantasten.
• Geen brandbare of glimmende voorwerpen opvegen/opzuigen.
  -Het apparaat is alleen geschikt voor het/de in de gebruiksaanwijzing genoemde wegdek/ondergrond.
• Er mag alleen gereden worden op de door de ondernemer of diens gemachtigde voor het machinegebruik vrijgeveen oppervlakken.
  -Het verwlij in de gezavenzone is verboden. Niet gebruiken in ruimtes met ontploffingsgevaar.
• Over het algemeen geldt: Licht ontvambare stoffen uit de buurt van het apparaat honden (explosion-/brandgevaar).

Geschekte ondergronden

GEVAAR

Verwondingsgevaar! Draagkracht van de ondergrond voor het rijden controeren.

Beschadigingsgevaar! Geen banden, snoeren of draden opvegen aangezien die zich rond de keerrol konnen wikkelen.

Elementen voor de bediening en de functies

A

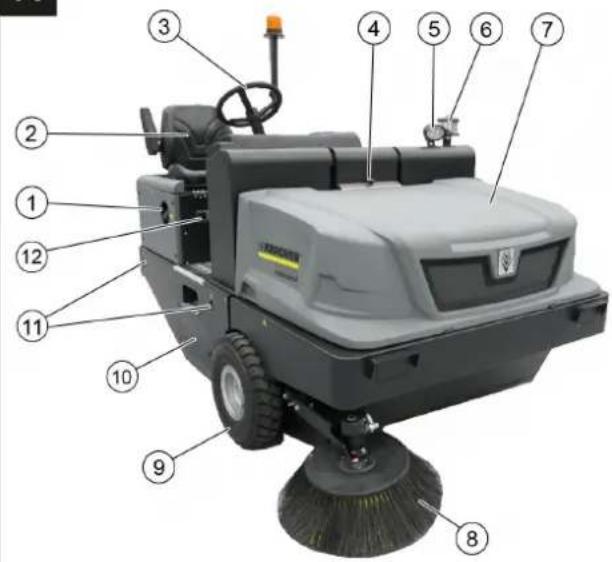

Afbeelding veegmachine Bedieningselementen

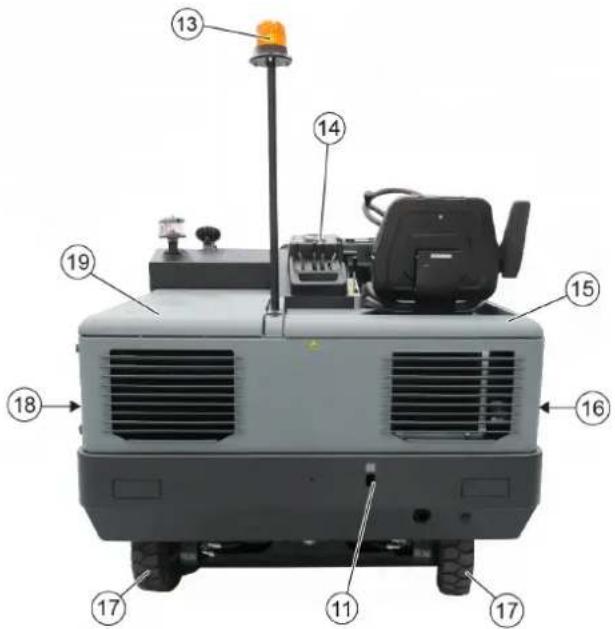

Afbeeling A
1 Deksel van reservoir
2 Stoel (met zitcontactschakelaar)
3 Stuurwiel
4 Vergrendeling apparaatkap
5 Blue Spot (optioneel)
6 Centrifugaalseparator
7 Apparaatkap
8 Zijbezem, rechts
9 Voorwiel
10 Toegang keerrol
11 Vastsjorpunt
12 Typeplaatje
13 Zwaailicht
14 Bedieningselementen
15 Apparaatkap rechts
16 Afdekking, rechts
17 Aandrijfwiel
18 Afdekking, links
19 Kap links (motorkap)

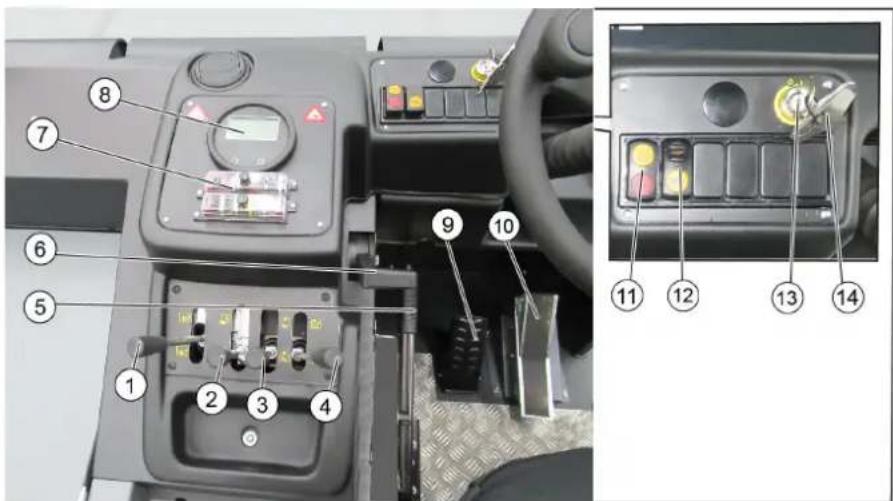

Afbeelding

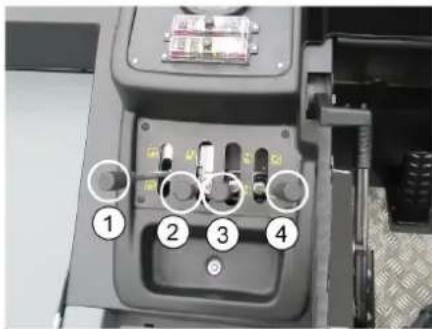

1 Bedieningshendel veegwals aan-/uitschakelen
2 Bedieningshefboom vuilreservoir optillen / neerlaten
3 Bedieningshefboom zijbezem optillen / neerlaten
4 Bedieningshefboom reservoirdeksel openen / sluiten
5 Parkeerrem
6 Regeling mortoerental Gashefboom

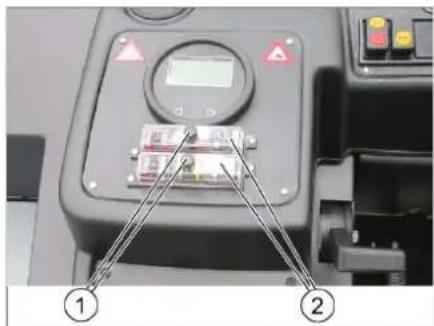

7 Zekeringen
8 Controleampjes en display

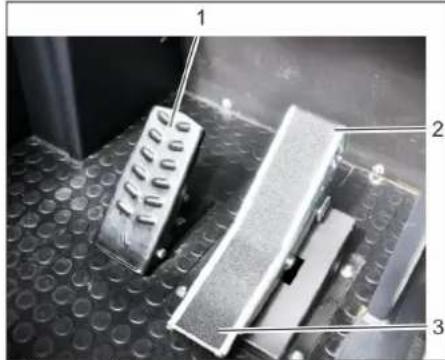

9 Rempedaal
10 Gaspedaal voor-/ Achteruit

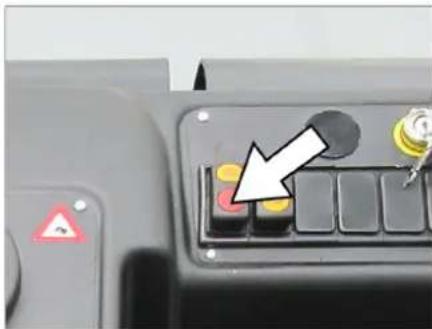

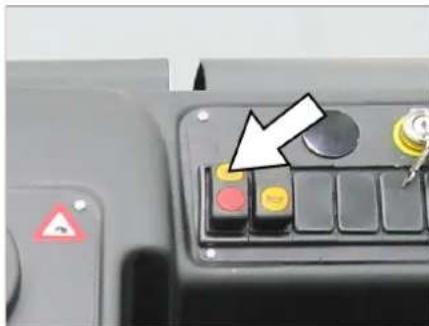

11 Schakelaar blazer en filterreining
Stand centraal: filterreining en blazer uit
Stand voor: Blazer aan
Stand anschter: Filterreining aan
12 Schakelaar claxon
13 Contactslot Stand 0: Motor uitschakelen Stand 1: Ontsteking aan Stand 2: Motor starten
14 Sleutei veegwalstoegang

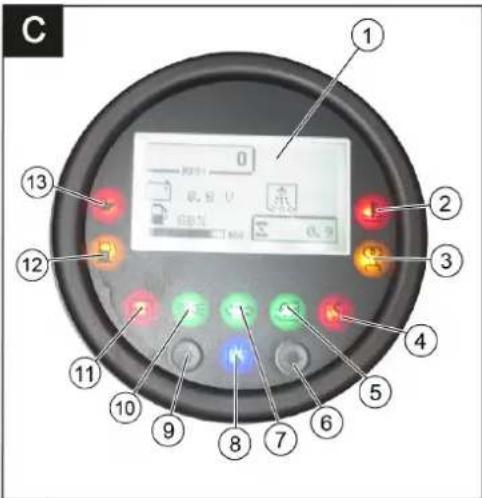

Controleampjes en display

Afbeelding
1 Displayweergave
Motortoerental
Filterreiniging actief
Accucapaciteit
Bedrijfsurenteller
Tankweergave
2 Waarschuwingslampje koelwatertemperatuur
3 Controleampje voorgloeien
4 Controleampje klep vuilreservoir gesloten
5 Waarschuwingslampje klep vuilreservoir open
6 Niet bezet
7 Controleampje knipperlicht nicht bezet
8 Weergave zuigventilator aan
9 nicht bezet
10 Controleampje werkverlichting Niet bezet
11 Controleampje batterij
12 Waarschuwingslampe brandstofreserve
13 Waarschuwingslampje oliedruk

Voor de inbedrijfstelling

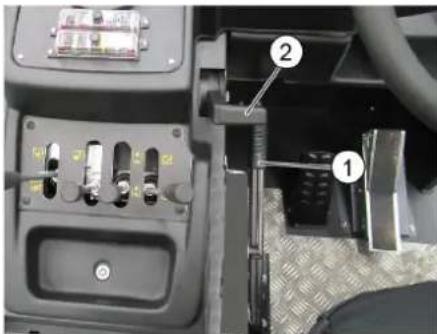

Parkeerrem vergrendelen/loszetten

Parkeerrem loszetten, waar bij rempe-daal induwen.
Parkeerrem vergrendelen, waar bij rem-pedaal induwen.

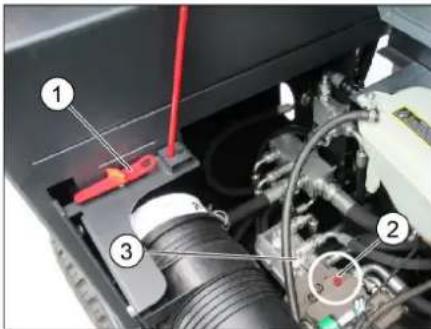

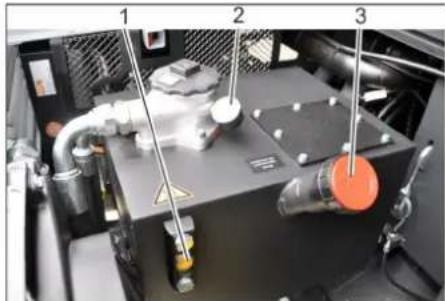

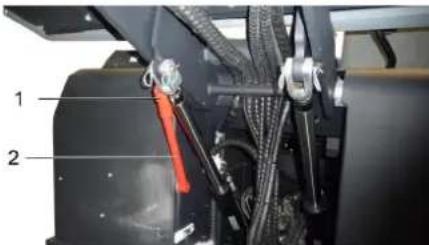

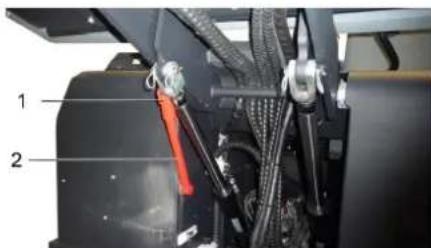

Veegmachine zonder zelfaandrijving bewegen

1 Speciala gereedschap
2 Schroef voor vrijloop
3 Hydraulische pump
Motorafdekking openen.
→ Schroef voor vrijloop (rood) van de hydraulische pomp 180^ (tegen de klok) verdraalen.

Spezial gereedschap gebruiken.

OPMERKING

Het speciale gereedschap (rode schroe-vendraier) bevindt zich in een houder in het voertuigframe, naast de vrijloop.

VOORZICHTIG

Beweeg de veegmachine zonder eigenaandrijving Niet over lange afstanden en Niet sneller dan 10km / h

Draai de vrijloop van de hydraulische pomp na het verschuiven van de machine opnieuw met de klok mee tot de aanslag terug.

Veegmachine met zelfaandrijving bewegen

Draai de vrijloop van de hydraulische pomp na het verschuiven van de machine opnieuw met de klok mee tot de aan-slag terug.

Special gereedschap gebruiken.

Inbedrijfstelling

Algemene aanwijzingen

Voor de inbedrijfstelling de gebruiks-aanwijzing van de motorfabrikant lezen en in het bijzonder de veiligheidsin-structies in acht nemen.
Veegmachine op een egaal oppervlak neerzetten.
Contactsleutel uittnemen.
Parkeerrem vastzetten.

Controle-en onderhoudswerkzaamheden

Dagelijks voor het bedrijfsbegin

Vloeistofpeil van de brandstoftank controeren.
Motorolieil controlleren.
Koelvloeistofstand controleren.
Luchtdruk banden controlleren.
Keerwals en zijborstel controlleren op slijtage en in elkaar gewikkelde banden.
Wielen controlleren op in elkaar gedraaide banden.

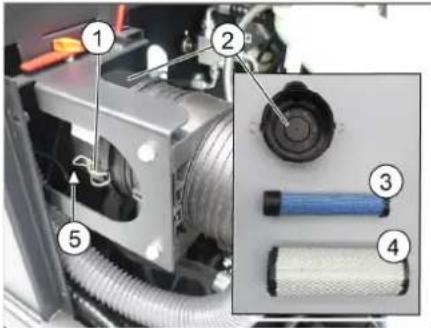

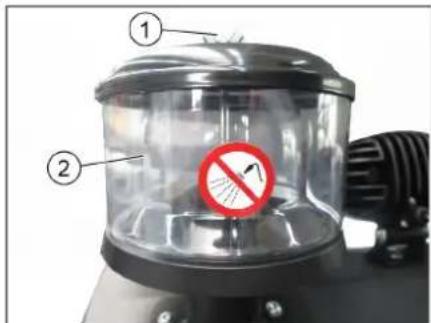

Centrifugaalseparator en luchtfilter controeren, zo nodsig reinigen.
Werking van alle bedieningsonderdelen controlleren.
Apparaat op beschadigingen controle- ren.
Stofffilter met de toets Filterreiniging rei-nigen.

Instructie: Beschrijving zie hoofdstuk Reparations en onderhoud.

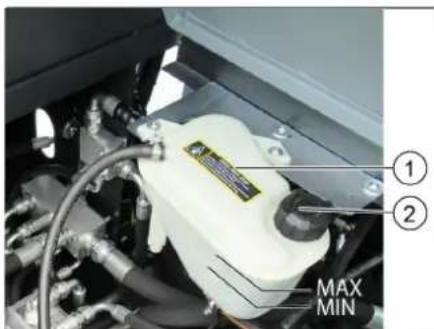

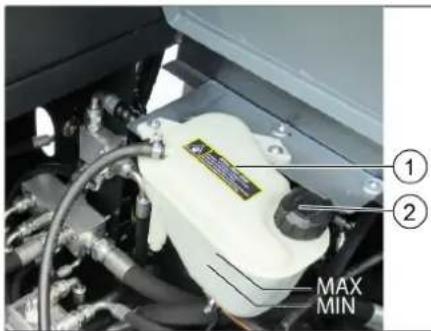

Vorstbescherming

1 Koelmiddel-compensatievat
2 Afsuitdeksel
Bij kans op vorst controeren of er voldoende antivriesmiddel in het koelwater zit.

Tanken

△Gevaar

Explosiegevaar!

-Uitsluitend de in de gebruiksaanwijzing aangegeven brandstof mag worden gebruikt.
Niet in gesloten ruimtes tanken.
- Roken en open vuur is verboden.
- Let erop dat er geen brandstof op hete oppervlakken komt.
Motor uitzetten.
Vuldop van de brandstoffank opendraaien.
Diesel tanken.

Onder een buitentemperatuur van 6^ mag alleen winterdiesel gebruikt worden, omdat anders door vlokvorming van de dieselcomponenten problemen ontstaan bij de inbedrijneming.

Overgelopen brandstof wegvegen en vuldop van brandstoffank sluiten.
TankdekseI sluiten.

Werking

Chauffeursstoel instellen

Hefboom stoeilverstelling maar buiten trekken.
Stoel verschuiven, hefboom loslaten er vastzetten.
Door vooruit- en terugbewegen van de stoel controeren of hij vast zit.

Apparaat starten

LET OP

Controleer of de borstels zich opgetield.
Alle 4 bedieningshendels moeten in hemidden staan.
Gaspedaal tijdens het starten nicht in-drukken!
Het apparaat is uitgerust met van een zitcontactschakelaar. Bij het verlaten van de chauffeursstoel worden het apparaat uitgeschakeld.
Bij het inschakelen van het contact wordt het fijnstofffilter automatisch gereinigd.

1 Parkeerrem
2 Regeling motortoerental Gashefboom
Op de chauffeursstoel plaatsnemen.
Parkeerrem bedienen.
Motortoerental instellen op ca. 75% va het maximale toerental.
Contactsleutel in het contactslot steken.
Draai de contactsleutel op Ontsteking in (stand I). Dieselmotor: Het controelampje voorgloeien brandt.
Als het controleampje voorgloeien dooft, de contactsleutel op Motor starten (positie II) draaien en vasthonden tot de motor gestart is (max. 10 seconden).
Laat de contactsleutel los. De contact-sleutel.gaat maar positie I.
Bij omgevingstemperaturen onder 0^ Voordat met de werkzaamheden worden gestart, de motor met een laag motortoerental warmdraaien.

Tip

Herhaal het startproces als de motor nicht start.

Apparaat verrijden

GEVAAR

Ongevalgevaar!

Rijden met opgetild vuilreservoir is verboden!

△VOORZICTIG

Beschadigingsgevaar!

Laat de motor voor het vertrekken of belasten van het voertuig voldoende warmdraaien.
Gaspedaal aktijd voorzichtig en langzaam induwen. Niet schokkend vanachteruit- maar vooruitrijden omschakelen en omgekeerd.

1 Rempedaal
2 Rijpedaal "vooruit"
3 Rijpedaal "achteruit"
Schuif de toerentalregeling van de motor helemaal maar voren (bedrijfstoerental).
Rempedaal induwen en ingedrukt houden.
Parkeerrem losmaken.
Langzaam op het gaspedaal drukken.
Rijrichting met het stuurwiel regelen.

Vooruit rijden

Gaspedaal "vooruit" langzaam indruken.

Achteruit rijden

△GEVAAR

Verwondingsgevaar!

Bij het achefteruitrijden mag geen gevaar voor derden bestaan, eventueel lately inwerken.
Gaspedaal "achteruit" langzaam indrukken.

Rijgedrag

Met het gaspedaal kan de rijnselheid traploos geregold worden.
Vermijd schokkend bedieren van het pedaal aangezien de hydraulische installatie beschadigd kan worden.
Bij capacititeitsafname op hellingen het rijpediaal zachtjes terugnemen.

Remmen / stoppen

Laat het gaspedaal los, het apparaat remt zichstandig en blijft staan.
Bedien het rempedaal voor een sterke-ere remwerking of in geval van noood.

Over hindernissen heen rijden

LET OP

Er mag Niet over voorwerpen of vrijstaande hindernissen gereden worden; deze moen ook Niet verschoven worden. Over vaststaande hindernissen boven 70 mm heb een rijden:

Vaste hindernissen mogen alleen met een geschikt platform bereden worden. Over vaststaande hindernissen tot 70mm een rijden:
Langzaam en voorzichtig in voorwaartserichting overheen rijden.

Veegbedrijf

VOORZICHTIG

Geen pakbanden, draden of soortgelijk materiaaal opvegen; dit kan leiden tot een beschadiging van het veegmechanisme.

Instructie: Om een optimaal reinigingsresultaat te kriijgen, moet de rijnselheid aan de omstandigheden aangepast worden.
Instructie: Het fjinstoffilter worden om de 10 minutes automatisch gereinigd.

Instructie: Wanner er vaker in het fijnstofbereik worden gewerkt, moet het filter dikwijls worden gereinigd. Reinig het fijnstofffilteraarom tussendoor handmatig

Reinig het fjinstofffilter handmatig

Reinig het fijnstofffilter met de toets fil-terreiniging.

Bedieningshendel

1 Veegwals inschakelen en neerlaten (aar voren) / uitschakelen en optillen (aar achteren)
2 Vuilreservoir neerlaten (haar voren)/ optillen (haar achefteren)
3 Zijbezems neerlaten (aar voren) / opti- tilen (aar achteren)
4 Reservoirklep openen (haar voren) / sluiten (haar achteren)

Droge bodem vegen

Ventilator inschakelen.

Bedieningshefboom reservoirdeksen (4
haar voren: reservoirdeksen gaat open.
Instructie: Het groene indicatielampje
moet branden.
Bij oppervlaktereiniging: Bedieningshendel veegwals (1) maar voren: Veegwals worden ingeschakeld en beweegt olaag.
Bij reiniging van zijranden: Bedieningshefboom lijbezem (3) maar voren: Zijbezem.gaataarbeneden.

Vochtige of innate bodem vegen

Ventilator uitschakelen.
Bedieningshefboom reservoirdeksen (4
haar voren: reservoirdeksen gaat open.
Instructie: Het groene indicatielampje
moet branden.
Bij oppervlaktereiniging: Bedieningshendel veegwals (1) maar voren: Veegwals worden insgeschakeld en beweegt omlaag.
Bij reiniging van zijranden: Bedieningshefboom lijbezem (3) maar voren: Zijbezem.gaat maar beneden.

Veeggoedcontainer leegmaken

△GEVAAR

Verwondingsgevaar!

Tijdens het ledigingsproces mogen geen personen en dieren in het zwenkbereik van het vuilreservoir staan.

GEVAAR

Knelgevaar!

Nooit in het hefboomstelsel van het leggingsmechanisme grijpen. Ga Niet onder het opgetilde reservoir staan.

△GEVAAR

Kantelgevaar!
Zet het appararaat tijdens het ledigingsproces op een effen oppervlak neer.

LET OP

Verwondings- en beschadigingsgevaar!
Tijdens het ledigingsproces bestaat ge waar voor wegspattende stenen door draaiende veegwals.

Til de veegwals en de zichbezem met bedieningshefbomen op, breng daartoe de bedieningshefbomen (1 en 3) maarachten.
Sluit het reservoirdeksel, breng daartoe de bedieningshefboom (4) maar achemen. Instructie: Het rode indicatielampje moet branden.
Til het vuilreservoir op, breng daartoe de bedieningshefboom vuilreservoir (2) maar aktheren.
Langzaam maar de verzamelbak rijden.
Parkeerrem vastzetten.
Open het reservoirdeksel, duw daartoe de bedieningshefboom reservoirdeksel (4) maar voren en maak het vuilreservoir leeg. Instructie: Het groene indicatielampje moet branden.
Sluit het reservoirdeksel, breng daartoe de bedieningshefboom reservoirdeksen (4)aar achefteren tot het in de eindstand is gekanteld. Instructie: Het rode indicatielampje moet branden.
Parkeerrem losmaken.
Langzaam van de verzamelbak wegrijden.
Laat het vuilreservoir in de eindstand zakken, breng daartoe de bedieningshefboom vuilreservoir (2) maar voren.

Apparaat uitschakelen

Til de veegwals en de zichbezem met bedieningshefbomen op, breng daartoe de bedieningshefbomen (1 en 3) maarachten.
Sluit het reservoirdekel, breng daartoe de bedieningshefboom (4) maar achemen.
Trek de toerentalregeling van de motor volledig maar zicheren.
Rempedaal induwen en ingedrukt houden.
Parkeerrem vastzetten.
Contactsleutel op '0' draaien en sleutel uittrekken.

Transport

△GEVAAR

Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het gewicht van het apparaat.

Contactsleutel op '0' draaien en sleutel uittrekken.
Parkeerrem vastzetten.
Apparaat aan de vastsjorpunten (4x) met spankabels, koorden of kettingen zekeren.
Apparaat aan de wielen met speloen vastzetten.
Bij het transport in voertuigen要去 het apparaat conform de geldige richtlijn beveiligd worden gegen verschuiven en kantelen.

Opslag/stillegging

△GEVAAR

Verwondings- en beschadigingsgevaar!

Neem bij de opslag het gewicht van het apparatusat inRCT.
Apparaat wegzetten op een effen oppervlak in een droge, vorstvrije omgeving. Bescherm gegen stof met afdekmaterialiaal.
Keerrol en zijbezems ophalen om de borstels Niet te beschadigen.
Contactsleutel op '0' draaien en sleutel uittrekken.
Parkeerrem vastzetten.
Veegmachindegen wegrollenbeveiligien.
Wanneer vorst verwacht worden, koelwatar laden weglopen of controlleren of voldoende antivriesmiddel in de koelvloeistof zit.

Als het voertuig lange tijd Niet worden gebruikt, neem dan volgende punten in acht:

Reinig het voertuig aan de binnen- en buitenkant.
Motorolie verversen.
Min-pool van de batterij afklemmen als het apparaat langer dan 4 weken nicht gezruikt worden.
Accu elke 2 maanden opladen.
Dek de batterij af en bescherm ze gegen kortsluiting.

Onderhoud

Algemene aanwijzingen

VOORZICHTIG

Beschadigingsgevaar!

Fijnstofffilter Niet uitspoelen.

Alle apparaatkappen mogen alleen in waterbeschemde bereiken worden geopend.

Reparations mogen uitsluitend door goedgekeurde klantenservicewerkplaatsen of door vaklui voor dit gebied worden uitgevoerd die met de betreffende veiligheidsvoorschriften vertrouwd zijn.
Mobiel commercieel geexploiteerde apparatuur dient volgens VDE 0701 op veiligheid te worden gecontrolerd.
Veegmachine op een egaal oppervlak neerzetten.
Contactsleutel op '0' draaien en sleutel uittrekken.
Parkeerrem vastzetten.

Reiniging

VOORZICHTIG

Beschadigingsgevaar! De reiniging van het apparaat mag Niet met een waterslang of hopedrukstraal gebeuren (gevaar van kortsluiting of andere schade).

Reiniging binnenkant apparatus

△Gevaar

Verwondingsgevaar! Stofmasker en veiligheidsbril dragen.

Apparaat met een doek reinigen.
Apparaat met perslucht uitblazen.

Reiniging buitenkant apparatus

Apparaat met een vochtige, in een mil zeepsopje gedrenkte doek reinigen.

Instructie: Geen agressieve reinigings-middelen gebruiken.

Onderhoudsintervallen

Instructie: De bedrijfsurenteller geeft het tijdstrip van de onderhoudsintervallen aan.

Onderhoud door de klant

Instructie: Alle service- en onderhoudswerken bij onderhoud door de klant, dienen door een gekwalificeerdevakman uitgevoerd te worden. Indien nodig kan alttijd eer Karcher-specialist geraadpleegd worden.

Onderhoud dagelijks:

Vloeistofpeil van de brandstoftank controeren.
Motoroliepeil controleren.
Koelvloeistofstand controlleren.
Luchtdruk banden controlleren.
Keerwals en zijborstel controlleren op slijtage en in elkaar gewikkelde banden.
Wielen controlleren op in elkaar gedraide banden.
Centrifugaalseparator en luchtfilter controeren, zo nodig reinigen.
Werking van alle bedieningsonderdele, controeren.
Apparaat op beschadigingen controle- ren.
Stoffilter met de toets Filterreiniging rei-nigen.

Onderhoud wekelijks:

Brandstofffilter controlleren.
Radiateur reinigen.
→ Hydraulische-oliekoeler reinigen.
→ Hydraulisch systeme controleren.
Oliepeil van het hydraulisch systeme controleren.
Remvloeistofpeil controleren.
Pakkingranden op slijtage controlleren, indien nodig verwangen
Reservoirklep controleren en smeren.

Onderhoud na slijtage:

Afdichtlijsten verrangen.
Zijdelingse aflichtstroken bijstellen, eventueel verrangen.
Veegrolervangen.
Zijbezemsvervangen.

Instructie: Beschrijving die hoofdstuk Onderhoudswerkzaamheden.

Onderhoud door de klantenservice

Onderhoud na 50 bedrijfsuren:

Laat het eerste onderhoud van het apparaat conform de inspectiechecklijst door de klantenservice uitvoeren.

Onderhoud na 250/500/1000/1500/2000 bedrijfsuren:

Laat het onderhoud conform inspectie-checklijd door de klantenservice uitvoeren.

Instructie: Om aanspraken op garantie te behonden,要去enijdens de garantietijd alle service-en onderhoudswerken door geautoriseerde Karcher-klantendienst overeenkomstig het onderhoudsboekje gedaan worden.

Onderhoudswerkzaamheden

Voorbereidings:

Veegmachine op een egaal oppervlak neerzetten.
Contactsleutel op '0' draaien en sleutel uittrekken.
Parkeerrem vastzetten.

Algemene veiligheidsinstructies

△GEVAAR

Verwondingsgevaar! Bij een opgetild veeggoedreservoir alsijd de veiligheidsstang gebruiken.

1 Houserveiligheidsstang
2 Veiligheidsstang
Veiligheidsstang voor hoogleging maar boven klappen en in de houder steken (beveiligd).

Motorolie, stookolie, diesel en benzine nicht in het milieu te-recht lately komen. Gelieve bodem te beschermen en oude olie op een milieuvriendelijk manier tot afval verweken.

Veiligheidsvoorschriften accu's

Let bij de omgang met accu's absolut op de volgende waarschuwingstip:

Aanwijzingen voor de accu, in de gebruiksaanwijzing en in de voertuighandleiding opvolgen!

Veiligheidsbril dragen!

Kinderen UIT de buurt houden van zuren en accu's!

Explosiegevaar!

Vuur, vonken, openlicht en ro- ken verboden!

Gevaar van brandwonden!

Eerste hulp!

Waarschuwingstekst!

Verwijdering!

Accu Niet in vuilnisbak gooien!

△Gevaar

Explosiegevaar! Geen materiaal of ieits dergelijks op de accu, d.w.z. op de polen enverbindingsstrips van accucellen leggen.

△Gevaar

Gevaar voor verwonding! Wonden nooit in contact met loed lately komen. Na het werk aan accu's.altijd de handen reinigen.

△GEVAAR

Brand- en explosiegevaar!

• Roken en open vuur is verboden.
  Ruiimtes waarin accu's opgeladen worden, dienen goed geventileerd te+zijn, omdat bij het opladen zeer explosief gas ontstaat.

△Gevaar

Gevaar voor invreten!

Zuurspetters in het oog of op de huid met veel schoon water uit- resp. afspoelen.
- Daarna direct een dokter raadplegen.
- Verontreinigde kleding met water uitwassen.

Accu in apparatusen aansluten

Accu in de accuklemmen plaatsen.
Klemmen op de accubodem vast-schroeven.
Poolklem (rode kabel) op de pluspool (+) aansluiten.
Poolklem op minpool (-) aansluiten. Instructie: Controlleren of de batterijpolen en poolklemmen voldoende door poolbeschermingsvet beschermd worden.

Vloeistofpeil van de accu controeren en bijstellen

VOORZICHTIG

Bij met zour bevulde accu's regelmatig het vloeistofpeil controleren.

• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• Het发展格局
• In alle cellen要去 het soortelijk gewicht van het zuur gelijk�n.
  Alle celsluitingen uitdraaien.
  Uit iedere cel met de zuurterer een monster nemen.
  Het zuurmonster wee terugdoen in de-zelfde cel.
  Bij te lage vloeistofstand cellen met gedestilleerd water tot aan de marketing bijvullen.
  Accu laden.
  Celsluitingen inschroeven.

Accu laden

△Gevaar

Gevaar voor verwonding! Houd u aan de veiligheidsvoorschriften bij het omgaan met accu's. De gebruiksaanwijzing van de fabrikant van het laadapparaat opvolgen.

△Gevaar

Accu alleen met het geschikte laadapparaat opladen.

Alle celsuiitingen uittdraaien.
Pluspool-leiding van het laadtoestel met de pluspoolaansluiting van de accu verbinden.
Minpool-leiding van het laadtoestel met de minpoolaansluiting van de accu verbinden.
Stekker in het stopcontact steken en laadtoestel inschakelen.
Accu met de kleinst möglichke laadstroom laden.

Instructie: Wanner de batterij opgeladen is, het laadapparaat eerst van het stroomnet en dan van de batterij halen.

Batterij demonteren

Poolklem op minpool (-) afklemmen.
Poolklem op pluspool (+) afklemmen.
Klemmen op de accubodem losschro-ven.
Batterijuit debatterijhousernem.
Verbruike batterij conform de geldende bepaleingen verwijderen.

Motoroliepeil controlleren en olie bijvullen

△Gevaar

Verbrandingsgevaar!

Motor laten afkoelen.
Controle van het motoroliepeil op+zijn vroegt 5 minuten na het uitzetten van de motor uitvoeren.

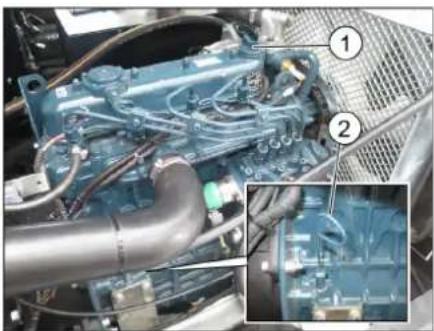

1 Afslutdeksen, olievulopening
2 Oliepeilstok
Oliepeilstok uittrekken.
Oliepeilstok afvegen en inschuiven.
Oliepeilstok uittrekken.
Oliepeil controleren.
Oliepeilstok weir erin doe.

-Het oliepeil moet zich:tussen de MIN"en MAX"-markering bevinden.
- Bevindt zich het oliepeil onder de "MIN"-markering, motorolie bijvullen.
-Motor nicht boven ,MAX"-markering bijvullen.
Sluitschroef van de olievulopening losmake.
Motorolie erin doen.

Oliesoort: zie Technische gegevens

Olievulopening afluien.
→ Minstens 5 minuten wachten.
Motoroliepeil controleren.

Motorolie en motoroliefilter wisselen Luchtfilter reinigen en verrangen

WAARSCHUWING

Verbrandingsgevaar!

Laat het voertuig voor het verwangen van motorolie en motoroliefilter afkoelen tot geen verbrandingsgevaar meer bestaat.

Tip

Een warme motor vergemakkelijkt het aflaten van de motorolie.

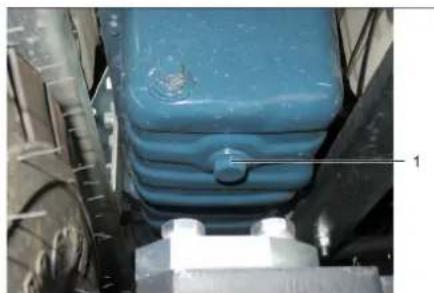

1 Olie-aftapschroef

Zet een opvangbak voor minstens 10 li-ter olie klaar.
Motoruitzetten.
Olievuldeksel aftschroeven.
Olieaftapschroef uitschroeven.
Olie aftappen.

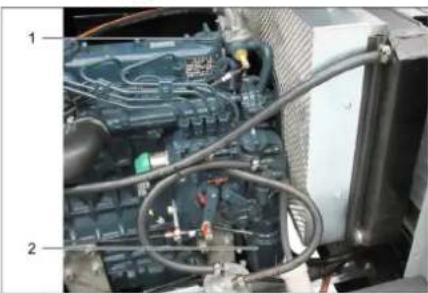

1 Olievuldeksel

2 Motoroliefilter

Oliefilter aftschroeven.
Bevestigingspunt en afdichtvlakken rei-nigen.
Afdichting van het neue oliefilter voor het inbouwen met olie insmeren.
Nieuw oliefilter inbouwen en handvast aanhalen.
Olieaftapplug met neue aufdichting erin schroeven. Aanhaalmoment: ...Nm
Motorolie erin doeon. Oliesoort en vulhoeveelheid zie Technische gegevens.
Olievuldeksel afsluiten.
Motor ca. 30 seconden laten lopen.
→ Minstens 5 minuten wachten.
Motoroleil controlleren.
Controller op dichtheid.
Afgewerkte olie waar de betreffende in-zamelcentra brengen.

1 Vergrendeling
2 Luchtfilterbehuzing
3 Reservepatroon
4 Filterpatroon
5 Uitblaasopeningaarbeneden
Vergrendeling openen.
Luchtfilterbehuzing wegemen.
Filterpatroon eraf nemen.
Binnenkant van de luchtfilterbehuizing reinigen.
Reservepatroon alleen wegemen als\ deze worden verrangen.
Filterelement reinigen: Stof op een har oppervlak eruit kloppen, met max. 30 psi (2 bar) van binnen maar buiten met perslicht uitblazen.
Afdichtvlak en filterelement要去en voor de inbouwproper en onbescha\digd zijn.
Gereinigd filterelement inzetten. Belangrijk: Een erg verruild of beschadigd filterelement moet verrangen worden.
Als het filtrelement worden verrangen, moet ook het reservepatroon worden verrangen.

Belangrijk: Bij het verrangen van het filtrilegement en reservepatroon mag in geen geval stof in de aanzuigopening terechtkommen.

Instructie: Inbouwpositie met uitblaasopening aan beneden (zie afbeelding).

1 Vleugelmoer

2 Centrifugaalseparator
Vleugelmoer aan de centrifugaalseparator losschroeven.
Centrifugaalseparator reinigen.

Oliepeil hydraulisch systeme controlleren en hydraulische olie bijvullen

OPMERKING

Het veeggoedreservoir mag Niet opgetild zich.

Motorafdekking openen.

1 Oliepeilglas hydraulische olie
2 Manometer
3 Afslutdeksen, olievulopening

Hydraulische-oliepeil in het kijkglas controleren.
-Het oliepeil moet zich tussen de "MIN"en MAX-markering bevinden.
- Bevindt zich het oliepeil onder de MIN"-markering, hydraulische olie bij-vullen.
Afsluitdeksel van de olievulopening los-schroeven.
Vulgebied reinigen.
→ Hydraulische olie bijvullen. Oliesoort: zie Technische geg
Afsluitdeksel van de olievulopening eropschroeven.

OPMERKING

Wanneer de manometer een verhoogde hydraulische-oliedruk weergeeft, moet de hydraulische-olieffilter verrangen worden door de klantenservice van Karcher.

Hydraulisch systeme controleren

OPMERKING

Onderhoud van het hydraulische systeme alleen door de Karcher-klantendienst.

Parkeerrem vastzetten.
Motor starten.
Alle slangen van het hydraulische systemen en aansluitingen op lekkage controeren.

Radiateur controlleren en onderhonden Gevaar

Gevaar voor verbranding door kokend water! Radiateur minstens 20 minutes latent afkoelen.

1 Koelmiddel-compensatievat
2 Afsluitdeksel

Koelwaterpeil aan het expansievat controeren (waterpeilussen MIN en MAX.
Koelerlamellen reinigen.
Koelslangen en aansluitingen op dichtheid controleren.

Veegrol controlleren

Motor starten.
Veeggoedreservoir tot de eindstand optillen.
Motor uitzetten.
Parkeerrem vastzetten.
Veiligheidsstang gebruiken voor hoogleging.
Banden of snoeren van veegrol verwijderen.
Veiligheidsstang eruitnemen.
Motor starten.
Veeggoedreservoir tot de eindstand neerlaten.
Motor uitzetten.

Veegrol verwisselen

Met neergelaten vuilreservoir.

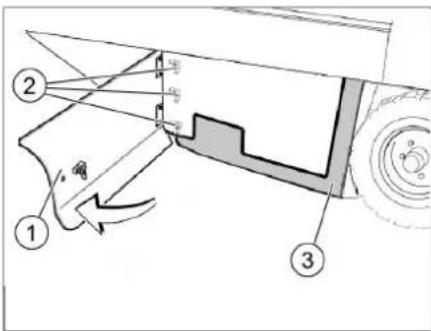

1 Zijpaneel, rechts
2 Vleugelmoer
3 Zijdelingsse afdichting
Rechter zijbekleding met sleutel openen.
Vleugelmoeren aan de fenderbevestig ing van de zijdelingse afldichtstrook af-schroeven en fenderbevestiging afnen.

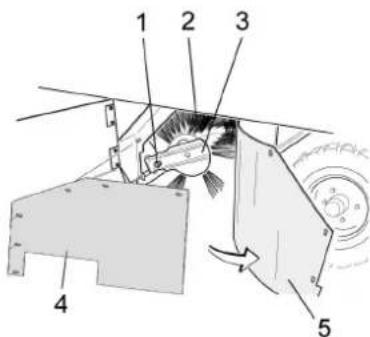

1 Bevestigingschroef veegrolhouser
2 Veegrol
3 Veegrolhouser
4 Borgplaat zijdelingse afdichting
5 Zijdelingse afdichting
Zijdelingse afdichting maar buiten klappen.
Bevestigingschroef veegrolhouseruit schroeven en opnameaar buiten zwenken.
Veegroluitnemen.

Inbouwplaats van de veegrol in rijrichting (bovenaanzicht)

Instructie: Bij de inbouw van de neueveegrol op de positie van de borstelset letten.

Nieuwe veegrol monteren. De groeven van de keerrol moeten op de nokken van de tegenoverliggende vleugel gestoken worden.
Instructie: Na het inbouwen van de neue veegrol要去 deveegspiegel opnieuw ingesteld worden.

Veegspiegel van de veegrol controleren en instellen

Luchtdruk banden controlleren.
Zuigturbine uitschakelen.
Veegmachine op een egale en gladde bodem rijden die duidelijk met stof of krijt bedekt is.
Laat de veegwals met de bedieningshefboom zakken en draaien (ca. 10 s).
Veegrol omhoog brengen.
Apparaat achterwaarts wegrijden.
Veegspiegel controlleren.

De vorm van de veegspiegel moet een gegelijkmatige rechthoek van 80-85 mm breedete vormen.

Veegspiegel instellen

1 Veer

2Instelmoer
3 Contramoer
4 Stang met schroefdraad
Positie veegspiegel instellen door de in stelschroef te verdraaien.
Veegspiegel controleren.

Veegspiegel van de zijbezem controlleren en instellen

Luchtdruk banden controlleren.
Veegwals en zijbezem met bedienings-hendels optillen.
Veegmachine op een egale en gladde bodem rijden die duidelijk met stof of krijt bedekt is.
Bedieningshefboom zichbezem (3) maar voren: Zijbezem.gaat maar beneden.
Zijbezems gedurende ca. 10 seconden, laten draaien.
Zijbezems opheffen.
Apparaat achterwaarts wegrijden.
Veegspiegel controleren.

De breedte van de veegspiegel moet tussen 40 - 50mm liggen.

Veegspiegel met de twee instelschroeven corrigeren.
Veegspiegel controleren.

Zijdelingse afdichtstrogenplaatsen

Luchtdruk banden controlleren.
Veeggoedreservoirn arboen bren gen en met veiligheidsstang zekeren.

△GEVAAR

Verwendingsgevaar! Bij een opgetild veeggoedreservoir algtd de veiligheidsstang gebruiken.
Veiligheidsstang voor hoogleging maar boven klappen en in de houder steken (beveiligd).

1 Houserveiligheidsstang 2 Veiligheidsstang

Zijmantel openen zoals in Hoofdstuk "Veegwals verrangen" beschreiben wordt.
6 Vleugelmoeren van de zijdelingse fenderbevestiging losaken.
3 Moeren (SW 13) van de voorste fenderbevestiging losmakers.
Zijdelingse affdichtstrook zover maar beneden drukken (slobgat) totdat deze op een afstand van 1 - 3 mm van de bodem is.
Fenderbevestigingen vastschroeven.
Het proces op de andere kant van het apparaat herhalen.

Bandenluchtdruk controleren

Veegmachine op een egaal oppervlak neerzetten.
Luchtdrukapparaat aansluiten op het bandventiel.
Luchtdruk controleren en indien nodig druk bijstellen.
Toegestane bandenluchtdruk zie technische gegevens.

Fijnstoffilter controlen / verrangen WAARSCHUWING

Verwondingsgevaar!
Bij werkzaamheden aan de filterinstallatie stofmasker dragen. Veiligheidsvoorschriften over de omgang met fjne stoffen in acht nemen.
Reinig het fijnstofffilter met de toets fil-terreiniging.
Veeggoedcontainer legen.

1 Vergrendeling apparaatkap
2 Apparaatkap
Vergrendeling openen, daartoe ster-greepschroef eruit draaien.
Apparaatkap maar voren klappen.

1 Sluiting, filterafdekking (2x)
2 Filterafdekking
3 Apparaatkap
fiterafdekkingopenen.

1 Fijnstoffilter
2 Filterafdekking
3 Dwarsbalk

Filterafdekkingopenen.
Fijnstofffilter controlleren, naargelang de behoefte reinigen of verrangen.

Tip

Het verrangen van de fijnstofffilter mag alleen door de Karcher-klantenservice worden UITgevoerd.
Filterafdekking eropzetten en vergrendelen.

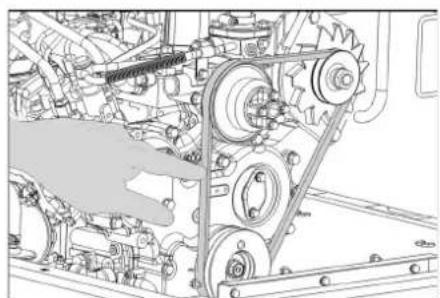

V-snaar controleren en instellen

De V-riem moet bij een druk van 10 kg ca. 7-9 mm meegeven.
V-riemspanning latent instellen door geautoriseerde klantenservice.

Zekeringen verwisselen

1 Kartelmoer

2 Deksel zekeringskast

Draai de kartelmoer eruit.
Open het deksen op de zekeringkast.
Zekeringen controleren.
Defecte zekeringen verrangen.
Instructie: Alleen zekeringen met de-zelfde zekeringswaarde gebruiken.
Zekeringen controleren.

FU 01 C	contact 10 A
FU 02 Voorontsteking 5 A
FU 03 Multifunctionele weergave 5 A
FU 04 Schudsystem 20 A
FU 05 Achteruitrij-alarm en kle-pindicator	10 A
FU 06 Cabineverlichting Ruitenwisser (optie)	10 A
FU 07 Verlichting Knipperlicht (optie)	10 A
FU 08 Verlichting Blue Spot (optie)	10 A
FU 09 Positielampjeschyter (op-tie)	7,5 A
FU 10 Dimlicht (optie) 10 A
FU 11 Positielampjes voor (optie) 7,5 A
FU 12 Hydraulische koeler 25 A
FU 13 Hoofdzekering 60 A
FU 15 Bougies 70 A
FU 20 Ventilator (optie) 20 A
FU 21 Ventilator cabine (optie) 25 A
FU 22 Compressor (optie) 7,5 A

Defecte zekeringen verwangen.

Instructie: Alleen zekeringen met bezelfde zekeringswaarde gebruiken.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine doorhaar ontwerp en bouwwijze en in de door ons in de handel gebrachteuitvoering voldoet aan de betreffendefundamenteleveiligheids- en gezondheidseisen,zoals vermeld in de desbetreffende EU-richtlijnen.Deze verklaring verliesthaar geldigheid wonneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product:

Veegzuigmachine op-stapmachine

Type:

1.186-145.0

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

ToegPaste landelijkne normen

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG:Bijlage V

Geluidsvermögensniveau dB(A)

Gemeten: 100

Gegarandeerd: 103

De ondergeteken handelen in opdracht en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-StraBe 28-40

Hulp bij storingen
Storing Oplossing
Apparaat wil nicht starten.	Op de chauffeursstoel plaatsnemen, stoelcontactschakelaar worden geactiveerd
	Accu opladen of verwangen
	Brandstof tanken, brandstofsystem ontluchten
	Brandstofffilter verwangen
	Brandstoffvoorfilter verwangen
	Brandstoffeldingsystem, aansluitingen en verbindingen controleren en zo nodig repareren
	Kärcher-klantenservice op de hoogte brengen
Motor loop onregelmatig Luchtfilter	reinigen of filterpatroon verwagen
	Brandstoffeldingsystem, aansluitingen en verbindingen controleren en zo nodig repareren
	Kärcher-klantenservice op de hoogte brengen
Motor oververhit Koelmiddel bijvullen
	Koeler doormpoelen
	V-snaar aanspannen
	Kärcher-klantenservice op de hoogte brengen
Motor loopt, maar het apparaat rijdt slechts langzaam of hebmaal Niet.	Parkeerrem ontgrendelen
	Controleren op ingedraide banden en snoeren.
	Kärcher-klantenservice op de hoogte brengen
Fluitend geluid in het hydraulische system	Hydraulische vloeistof navullen
	Kärcher-klantenservice op de hoogte brengen
Borstels draaien slechts langzaam of hebmaal Niet	Gasheboom volledigণaar voren (hoog toerental) zetten.
	Controleren op ingedraide banden en snoeren.
	Kärcher-klantenservice op de hoogte brengen
Weinig of geen zuigkracht in het borstelbereik	Filter reinigen
	Kärcher-klantenservice op de hoogte brengen
Apparaat stoft Zijdelingse affichtst
	kokenplaaten
	Ventilator inschaken
	Stofffilter reinigen
	Filterafdichtingen verwagen
	Kärcher-klantenservice op de hoogte brengen
Veegeenheid LAST veeggoed liggen	Veeggoedcontainer legen
	Veeggoedreservoir volledig sluiten
	Stofffilter reinigen
	Keerrol verwagen
	Veegspiegel instellen
	Afdichtstrook van het veeggoedreservoir verwagen
	Blokkering van de keerrol oplossen
	Kärcher-klantenservice op de hoogte brengen
Veeggoedreservoir waar nicht om-hoog of omlaag	Borgsteun van het vuilreservoir verwijderen
	Kärcher-klantenservice op de hoogte brengen
Veeggoedreservoir draait te lang-zaam of hebmaal Niet	Kärcher-klantenservice op de hoogte brengen
Storing bij hydraulisch bewogen delen	Kärcher-klantenservice op de hoogte brengen

Technische gegevens

		KM 170/600 R D Classic
Apparaatgegevens
Rijnselheid, vooruit km/h 14
Rijnselheid,chteruit km/h 14
Klimvermogen (max.) -- 18%
Oppervliaktecapaciteit zonder zijbezem m	2/h 18800
Oppervliaktecapaciteit met 1 zijbezem m	2/h 23800
Oppervliaktecapaciteit met 2 zijbezem m	2/h 28000
Werkbreedte zonder zijbezem mm 1344
Werkbreedte met 1 zijbezem mm 1700
Werkbreedte met 2 zijbezem mm 2000
Beveriligingsklasse beschermd gegen spatwater -- IPX 3
Duur inzetten bij volle tank h 4,5
Motor
Type -- Kubota		V1505 (E4B)
Type -- 4-cylinder-viertakt-dieselmotor
CO2Emissie volgens de meetprocedure van EU-verordering 2016/1628 (niveau V)	g/kWh	1018,0
Koelwijze	-- Waterkoeling
Draairichting	-- wegen de wijzers van de klok in
Slagvolume	cm3	1498
Vermogen max.	kW/PS	18,5/24,82300 1/min
Accu V, Ah 12, 72
Bedrijsstoffen
Hoveeelheid motorolie	I	6
Type motorolie	>25 °C	SAE30, SAE10W-30, SAE15W-40
	0 - 25 °C	SAE20, SAE10W-30
	< 0 °C	SAE10, SAE10W-30
Hydaulische olie	-- Renol HV 46
Hoveeelheid hydraulische olie	I	37
Koelmiddel (SAE J814C)	-- Stilmoil Antifrost
Voor manueel in te vetten smeerplekken		Vet voor meerere doeleinden geschikt
Veeggoedreservoir
Max. ontlaadhoogte	mm 1540
Volume van de veeggoedcontainer	I	600
Keerrol
Veegrol-diameter	mm 400
Veegrol-breedte	mm 1344
Toerental	1/min	340
Veegspiegel	mm 80
Zijbezem
Zijbezem-diameter	mm 650
Toerental (traploos)	1/min	0 - 63
Bandenuitrusting
Grootte voor	-- 6.00-8
Luchtdruk voor	bar	8
Grootte anschter	-- 5.00-8
Luchtdruk anschter	bar	8
Rem
Voorwieten	-- mechanisch
Achterwiel	-- hydrostatisch
Filter- en zuigsystem
Type -- Vlakke harmonicafter
Toerental 1/min 2900
Filtervlak fijnstofffilter m	2	9,1
Nominate onderdruk zuigsystem mbar 18,5
Nominate volumestroom zuigsystem m	3/h 1650
Schudsystem -- Elektromotor
Omgevingsvoorwaarden
Temperatuur °C -5 tot +40
Luchtvochtigheid, nicht bedauwend % 0 - 90
Berekende waarden volgens EN 60335-2-72
Geluidsemissie
Geluidsdrukniveau \( L_{pA} \)	dB(A) 82
Onzekerheid \( K_{pA} \)	dB(A) 3
Geluidskrachtniveau \( L_{WA} + onveiligheid K_{WA} \)	dB(A) 103
Apparaattrillingen
Hand-arm vibratiewaarde	\( m/s^2 \)	0,7
Onzekerheid K	\( m/s^2 \)	0,2
Zitplaats	\( m/s^2 \)	0,5
Onzekerheid K	\( m/s^2 \)	0,1
Maten en gewichten
Lente x bredte x hoogte	mm	2742 x 1904 x 2213
Draaicirkel rechts	mm	2525
Draaicirkel links	mm	2490
Leeggewicht (zonderaanbouwsets)	kg	1695
Toelaaatbaar totaalgewicht	kg	2701
Toegelaten asbelasting vooraan	kg	1703
Toegelaten asbelasting achteraan	kg	998
Inhoud Brandstoftank, diesel	I	26
Technische veranderingen voorbehonden!

Indices de Contents

Løsne/lase stopbremsen

Løsn stopbremsen, hold derived bremsepedalen trykt.
Las stopbremsen, hold derved bremspedalen trykt.
