MANUAL DE UTILIZADOR EJ500 RYOBI

MANUAL DE UTILIZAÇÃO

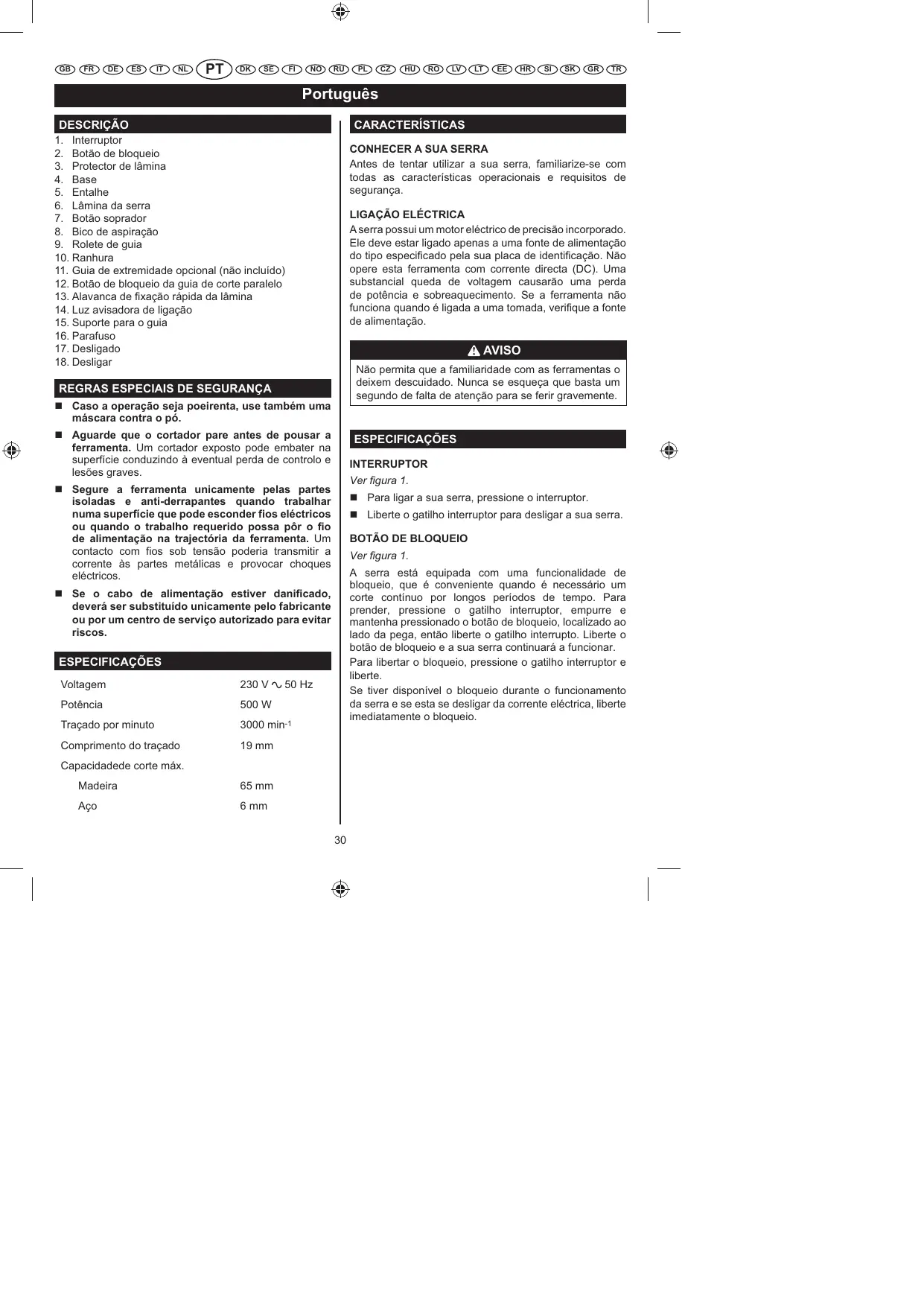

Português DESCRIÇÃO CARACTERÍSTICAS

2. Botão de bloqueio

3. Protector de lâmina

8. Bico de aspiração

11. Guia de extremidade opcional (não incluído)

12. Botão de bloqueio da guia de corte paralelo

13. Alavanca de >xação rápida da lâmina

14. Luz avisadora de ligação

15. Suporte para o guia

Antes de tentar utilizar a sua serra, familiarize-se com todas as características operacionais e requisitos de segurança.

A serra possui um motor eléctrico de precisão incorporado. Ele deve estar ligado apenas a uma fonte de alimentação do tipo especi>cado pela sua placa de identi>cação. Não opere esta ferramenta com corrente directa (DC). Uma substancial queda de voltagem causarão uma perda de potência e sobreaquecimento. Se a ferramenta não funciona quando é ligada a uma tomada, veri>que a fonte de alimentação. AVISO Não permita que a familiaridade com as ferramentas o deixem descuidado. Nunca se esqueça que basta um segundo de falta de atenção para se ferir gravemente.

REGRAS ESPECIAIS DE SEGURANÇA

„ Caso a operação seja poeirenta, use também uma máscara contra o pó. „ Aguarde que o cortador pare antes de pousar a ferramenta. Um cortador exposto pode embater na superfície conduzindo à eventual perda de controlo e lesões graves. ESPECIFICAÇÕES INTERRUPTOR Ver gura 1. „ Segure a ferramenta unicamente pelas partes isoladas e anti-derrapantes quando trabalhar numa superfície que pode esconder fios eléctricos ou quando o trabalho requerido possa pôr o fio de alimentação na trajectória da ferramenta. Um contacto com fios sob tensão poderia transmitir a corrente às partes metálicas e provocar choques eléctricos. „ Para ligar a sua serra, pressione o interruptor. „ Liberte o gatilho interruptor para desligar a sua serra.

Ver gura 1. A serra está equipada com uma funcionalidade de bloqueio, que é conveniente quando é necessário um corte contínuo por longos períodos de tempo. Para prender, pressione o gatilho interruptor, empurre e mantenha pressionado o botão de bloqueio, localizado ao lado da pega, então liberte o gatilho interrupto. Liberte o botão de bloqueio e a sua serra continuará a funcionar. Para libertar o bloqueio, pressione o gatilho interruptor e liberte. Se tiver disponível o bloqueio durante o funcionamento da serra e se esta se desligar da corrente eléctrica, liberte imediatamente o bloqueio. „ Se o cabo de alimentação estiver danificado, deverá ser substituído unicamente pelo fabricante ou por um centro de serviço autorizado para evitar riscos. ESPECIFICAÇÕES Voltagem 230 V 50 Hz Potência 500 W Traçado por minuto 3000 min-1 Comprimento do traçado 19 mm Capacidadede corte máx. Madeira 65 mm Aço 6 mm

Português Pouse a parte frontal da base da serra na peça de trabalho e alinhe a ponta da lâmina com a linha na sua peça. Veri>que que o cabo de alimentação não está ao alcance da lâmina de serra e fora da linha de corte. Ligue a sua serra e mova-a para frente sobre a superfície de trabalho. Aplique pressão descendente para manter a serra estável e apenas a pressão su>ciente para a frente para manter a lâmina a cortar. AVISO Antes de conectar a sua serra à fonte de alimentação eléctrica, veri>que sempre que se certi>ca que não está na posição de bloqueio ligado (prima e liberte o interruptor de gatilho). A inobservância desta indicação pode causar o arranque acidental da sua serra resultando em lesões possivelmente graves. Da mesma maneira, não bloqueie a serra na posição "ligar" se >zer trabalhos que requerem muitas paragens da serra. AVISO Não force a sua serra. Forçar a sua serra pode provocar o sobreaquecimento do motor e quebrar as lâminas de serra.

Ver gura 4. Podem ser feitos cortes de rolagem com a sua serra, orientando a direcção do corte com pressão aplicada na pega. AVISO Se a serra não estiver desligada da corrente, pode ocorrer um arranque por descuido e provocar ferimentos graves. AVISO „ Ligue a ferramenta de cabeça para baixo. Uma pressão lateral excessiva na lâmina pode resultar em lâminas partidas ou dani>car o material a ser cortado. „ Gire a alavanca de libertação rápida no sentido contrário ao dos ponteiros do relógio e mantenha a posição. „ Insira a lâmina da serra no entalhe da guia do cilindro, certificando-se que a parte de trás da lâmina da serra está correctamente posicionada no entalhe. NOTA: Apenas podem ser utilizadas lâminas de serra T-shank. CORTE ANGULAR (CORTE EM BISEL) Ver gura 5. Ângulos de corte em bisel podem ser ajustados de 0° a 45° para a direita ou esquerda. Ângulos para cortes de 0° a 45° em incrementos de 22,5° são marcados numa escala em ambos os lados esquerdo e direito da base. A utilização de um transferidor é recomendada quando são necessários cortes precisos. „ Empurre a lâmina da serra para o gancho da lâmina tão longe quanto possível. „ Solte a alavanca de libertação rápida. AVISO

Para evitar um eventual prejuízo grave, usar sempre óculos de segurança ou óculos de segurança com protecções laterais. Mantenha mãos e dedos fora do alcance da protecção do motor e do gancho da lâmina e não se coloque debaixo da peça de trabalho enquanto a lâmina estiver a cortar. Ver gura 5. „ Solte a base mantendo o parafuso com a chaveinglesa até a base poder ser movida. „ Deslize a base ligeiramente para a frente para libertar a base da guia de protecção do motor. „ Alinha a marca na base do ângulo desejado com a extremidade da estrutura do motor. AVISO „ Quando o ângulo desejado for atingido, deslize a base para trás até à guia sobre a caixa de motor alinhar com a abertura adequada na parte traseira da base. Para evitar ferimentos graves, não use a serra sem a protecção de segurança correctamente colocada. „ Posicione o suporte para o guia de cilindro de tal modo que o cilindro da guia fique de frente para a parte traseira da lâmina da serra. São possíveis cortes CORTE GERAL Ver gura 3.

Português precisos apenas quando o cilindro de guia é apertado fortemente contra a parte traseira da lâmina da serra. entale o material entre uma placa dura ou madeira contraplacada e enganche as camadas para eliminar as vibrações e corte de materiais. Isto permitiráum corte perfeito e preciso da placa. Prepare o seu padrão ou linha de corte na parte superior da "sanduíche". „ Volte a apertar a base fixando o parafuso com a chave-inglesa para proteger a base.

PARA REALIZAR UM CORTE PRECISO

Importante! Ver gura 6. Quando cortar metal, mantenha a parte da barra de serra exposta limpa e livre de chapas de metal, limpando frequentemente com um pano oleoso. Tenha muito cuidado na eliminação do pano engordurado após a conclusão do trabalho para evitar potenciais riscos de incêndio. AVISO Para evitar a perda de controlo, lâminas quebradas ou danos no material a cortar, deve ter sempre muito cuidado ao fazer cortes. Não recomendamos corte de precisão de materiais com excepção da madeira.

DISPOSITIVO SOPRADOR DE SERRADURA

„ Marque claramente a linha de corte sobre a peça. Ver gura 7. „ Defina o ângulo de corte a 0°. „ Com o jacto de ar do dispositivo soprador de serradura, a linha de corte pode ser mantida livre de poeira e estilhaços. „ Incline a sua serra para a frente para que ela assente na extremidade frontal da base e para que a lâmina não entre em contacto com a peça quando a serra estiver ligada. „ Comutação do dispositivo soprador de serradura: Para cortes em materiais com elevada taxa de remoção, tais como madeira, plástico, etc. Puxe para cima o botão soprador de pó. „ Verifique se que a lâmina está dentro da área a ser cortada. „ Ligue a sua serra utilizando a alta velocidade e baixe lentamente a lâmina até que esta comece a cortar a madeira. „ Desligamento do dispositivo soprador de serradura: Para peças em metal e quando está ligado a um sistema de extracção de poeira (não incluído). Pressione o botão soprador de pó. „ Continue a baixar a lâmina através da peça atrabalhar até que a base fique assente contra apeça e em seguida mova a serra para a frente paraterminar o recorte interior. PARA LIGAR O SISTEMA DE EXTRACÇÃO DE POEIRA (NÃO INCLUÍDO) „ Desligue a ferramenta. „ Use apenas a lâmina de 7 dentes por polegada para este tipo de corte. AVISO

Muitos tipos de metais podem ser cortados com a sua serra. Tenha cuidado para não torcer ou dobrar as lâminas. Não force a lixadeira. Se a lâmina emperra ou vibra excessivamente, use uma velocidade superior ou uma lâmina com dentes >nos. Se a lâmina aquece excessivamente, utilize a velocidade mais baixa. Se os dentes da lâmina >cam preenchidos ou entupidos no corte de metais macios, tais como o alumínio, usa-se uma lâmina de dente ásperos ou a velocidade mais baixa. Recomendamos a utilização de óleo no corte de metais para manter as lâminas frias, aumentar a acção de corte e prolongar a vida da lâmina. Fixe a peça >rmemente e corte perto do ponto de >xação para eliminar qualquer vibração da peça de trabalho ao ser cortada. Quando cortar barras, tubos ou ângulos de ferro, realize o trabalho num torno se possível e aproxime a serra ao torno. Para cortar materiais de folha >na suavemente, Se a serra não estiver desligada da corrente, pode ocorrer um arranque por descuido e provocar ferimentos graves. „ Conecte o bocal do sistema colector de pó à porta de pó. GUIA DE EXTREMIDADE OPCIONAL (NÃO INCLUÍDO) Ver gura 8. Um guia de extremidade encontra-se disponível para ser utilizado com a sua serra e pode ser utilizado para marcar cortes transversais e cortes de fenda. PARA INSTALAR: „ Desligue a sua serra.

Português Os pedaços e lascas dessas matérias são altamente abrasivos para as partes das ferramentas eléctricas, como rolamentos, pincéis, comutadores, etc. Por conseguinte, a utilizaçãoprolongada desta ferramenta em >bra de vidro, painéisde revestimento, massa de reboco ou gesso é fortementedesaconselhada. Durante qualquer utilização destes materiais, é extremamente importante que a ferramenta seja limpa frequentemente soprando com um jacto de ar. AVISO Se a serra não estiver desligada da corrente, pode ocorrer um arranque por descuido e provocar ferimentos graves. „ Insira o braço da borda do guia através dos dois orifícios na base da sua serra. „ Ajuste o guia da extremidade para a largura desejada e bloqueie no sítio com o parafuso do guia da extremidade. LUBRIFICAÇÃO Todos os rolamentos desta ferramenta estão lubri>cados com um montante su>ciente de lubri>cante de elevado nível, de acordo com a duração de vida da unidade em condições normais de funcionamento. Por conseguinte,não requer nenhuma lubri>cação suplementar. AVISO Ao realizar a manutenção utilize apenas peças de substituição idênticas. O uso de quaisquer outras peças pode criar perigo ou causar danos ao aparelho. ATENÇÃO

LUZ AVISADORA DE LIGAÇÃO

Mantenha os cabos de extensão fora da área de corte e posicione o cabo de modo a que ele não seja apanhado pelo gancho, ferramentas, etc., durante a operação de corte. A rebarbadora angular está equipada com uma luz avisadora de ligação que acende quando a ferramenta está ligada. Esta luz avisadora chama a sua atenção para o facto que a rebarbadora está ligada à corrente e que ela entrará em funcionamento assim que mover o interruptor para a frente. AVISO Veri>que os cabos de extensão antes de cada utilização, se estiverem dani>cados, substitua-os de imediato. Nunca utilizar uma ferramenta com um cabo dani>cado, uma vez que tocar na área dani>cada pode provocar choque eléctrico, resultando em ferimentos graves. MANUTENÇÃO

INSTRUÇÕES DE ORDEM GERAL

Todas as outras peças representam uma importante parte do sistema de isolamento de classe II e devem ser assistidas apenas por um técnico de assistência quali>cado. Evite usar solventes ao limpar as peças de plástico. A maioria dos plásticos é susceptível a danos provocados por diversos tipos de solventes comerciais. Use panos limpos para remover a sujidade, a poeira, o óleo, a gordura, etc. Os cabos de extensão adequados para utilização com a sua serra encontram-se disponíveis no seu centro de assistência mais próximo. AVISO Use sempre óculos de protecção ou óculos de segurança com protecções laterais durante a operação da ferramenta eléctrica ou quando estiver a levantar poeira no ar. Caso a operação seja poeirenta, use também uma máscara contra o pó. AVISO Os elementos de plástico nunca devem entrar em contacto com líquido de travões, gasolina, produtos à base de petróleo, óleos penetrantes, etc. Estassubstâncias contêm produtos químicos que podemdani>car, enfraquecer ou destruir o plástico. Veri>cou-se que as ferramentas eléctricas são sujeitas a desgaste acelerado e a possível falha prematura quando eles são utilizados em automóveis desportivos, gesso ou barcos de >bra de vidro.

PROTECÇÃO DO AMBIENTE

Recicle os materiais em vez de pô-los directamente no lixo doméstico. Para proteger o ambiente, a ferramenta, os acessórios e as embalagens devem ser seleccionados. SÍMBOLO Alerta de Segurança

Velocidade em vazio min-1 Número de rotações ou movimentos por minuto Capacidadede corte máx. em madeira Conformidade CE Isolamento duplo Use protecção para os ouvidos Use protecção para os olhos Agradecemos que leia atentamente instruções antes de iniciar a máquina.

Os aparelhos eléctricos antigos não devem ser eliminados juntamente com o lixo doméstico. Recicle onde existem instalações para o efeito. Veri>que com as suas Autoridades Locais ou revendedor para obter informações sobre reciclagem.

AVVERTENZE Il livello di vibrazioni indicato in questo foglio informativo è stato misurato seguendo un test svolto secondo i requisiti indicati dallo standard EN60745 e potrà essere utilizzato per paragonare un utensile con un altro. Potrà essere utilizzato per una valutazione preliminare dell’esposizione a vibrazioni. Il livello dichiarato di emissioni di vibrazioni viene indicato tenendo conto delle applicazioni principali dell’utensile. Comunque se l’utensile viene utilizzato per applicazioni diverse con accessori diversi o non viene correttamente conservato, il livello delle vibrazioni potrà variare. Ciò potrà significativamente aumentare il livello di esposizione alle vibrazioni durante il periodo di lavoro totale. AVISO O nível de emissão de vibrações fornecido nesta folha de informações foi medido em conformidade com o teste uniformizado descrito em EN60745 e pode ser usado para comparar uma ferramenta com outra. Este pode ser usado para uma avaliação preliminar da exposição. O nível de emissão de vibração declarado refere-se à aplicação principal da ferramenta. Contudo, se a ferramenta for usada para aplicações diferentes, com acessórios diferentes ou não for devidamente mantida, a emissão de vibrações pode diferir. Isto pode fazer aumentar significativamente o nível de exposição ao longo do período de trabalho total. Uma estimativa do nível de exposição às vibrações deve ter, também, em consideração o tempo durante o qual a ferramenta está desligada ou em que está ligada mas não está a realizar qualquer trabalho. Isto pode reduzir significativamente o nível de exposição durante o período total de trabalho. Identifique medidas adicionais de segurança que protejam o operário dos efeitos da vibração como a manutenção da ferramenta e dos acessórios, a manutenção das mãos quentes e a organização de padrões de trabalho.

DECLARAÇÃO DE CONFORMIDADE

Declaramos, sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos. 2006/42/EC, 2006/95/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-11, EN62233. Nível de ruído [K=3dB(A)]: Lp=90.8dB(A) Lw=101.8dB(A) Nível de vibração: No corte de madeira [K=2.5m/s²] ah=10.7m/s², No corte de chapa de metal [K=1.5m/s²] ah=11.9m/s²
