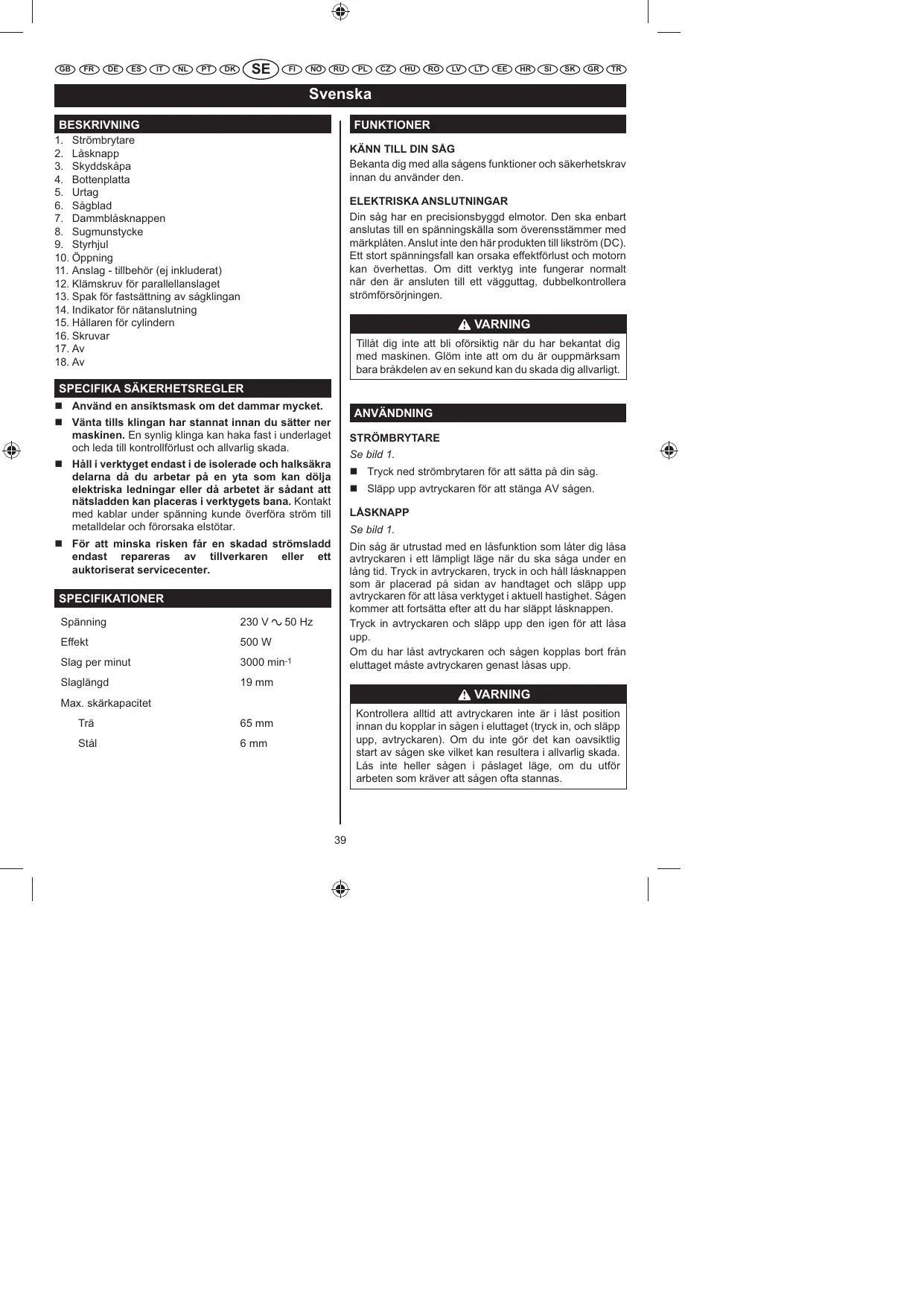

BRUKSANVISNING EJ500 RYOBI

1. Strömbrytare
2. Lasknapp
3. Skyddskapa
4. Bottenplatta
5. Utag
6. Sāgblad
7. Dammblåsknappen
8. Sugmunstycke
9. Styrhjul
10. Opping
11. Anslag - tillbehör (ej inkluderat)
12. Klåmskruv für parallellanslaget
13. Spak für fastsättning av sagklingan
14. Indikator for natanslutning
15. Hållaren for cylindern
16. Skruvar
17. Av
    18.Av

SPECIFIKA SAKERHETSREGLER

Använd en ansiktsmask om det dammar mycket.
Vänta tills klingan har stannat innan du sätter ner maskinen. En synlg klinga kan haka fast i underaget och leda till kontrollforlust och allvarlig skada.
Häll i verktyget endast i de isolerade och halksakra delarna dà du arbetar pa en yta som kan dölja elektriska ledninger erler dà arbetet ár sādant att natsladden kan placeras i verktygets bana. Kontakt med kablar under spanning kunde överföra strom till metalldelar och fororsaka elstöter.
For att minska risken fär en skadad stromsladd endast repareras av tillverkaren eller ett auktorisarat servicecenter.

SPECIFICATIONER

Spanning	230 V ~ 50 Hz
Effekt	500 W
Slag per minut	3000 min-1
Slagländ	19 mm
Max. skärkapacitet
Trä	65 mm
Stål	6 mm

FUNKTIONER

KÄNN TILL DIN SÄG

Bekanta dig med alla sagens Funktioner och sakerhetskrav innan du anvander den.

ELEKTRISKA ANSLUTNINGAR

Din sāg har en precisionsbyggd elmotor. Den sca enbart anslutas till en spanningskälla som överensstämmer med markpläten. Anslut inte den harprodukten till likström (DC). Ett stort spanningsfall kan orsaka effektforlust och motorn kan overhettas. Om ditt verktyg inte fungerar normalt nar den ar ansluten tillett vagguttag, dubbelkontrolera strömförsörningen.

WARNING

Tillat dig inte att bli oforsiktig nar du har bekantat dig med maskinen. Glom inte att om du ar ouppmärksam bara brakdelen av en sekund kan du skada dig allvarligt.

ANVÄNDNING

STRÖMBRYTARE

Se bild1.

Tryck ned strömbrytaren for att satta på din sag.
Slapp upp avtryckaren for att stanga AV sagen.

LASKNAPP

Se bild1.

Din sāg ār utrustad med en lāsfunktion som láter dig lāsa avtryckaren i ett lampligt lage nár du ska sāga under en lang tid. Tryck in avtryckaren, tryck in och häll lasknappen som ār placerad pá sidan av handtaget och slapp upp avtryckaren for att lāsa verktyget i aktuell hastignet. Sägenkommen att fortssatta after att du har slappt lasknappen.

Tryck in avtryckaren och slapp upp den igen for att lasa upp.

Om du har LAST avtryckaren och sagen kopplas bort fran eluttaget maste avtryckaren genast lasas upp.

WARNING

Kontrolera alltid att avtryckaren inte ar i LAST position innan du koplar in sagen i eluttaget (tryck in, och slapp upp, avtryckaren). Om du inte gör det kan oavsiktlig start av sagen ske vilket kan resultera i allvarlg skada. Lás inte heller sagen i paslaget länge, om du utfor arbeten som kraver att sagen oftø stannas.

Svenska

FOR ATT MONTERA SAGBLAD

Se bild2.

Koppla bort verktyget fran eluttaget.

WARNING

Om sagen inte ar urkopplad kan den sattas i gang oavsktigt och fororsaka allvarlga kroppsskador.

Vänd verktyget upp och ned.
- Rotera snabbfästesspaken motsols ochhall den pâ plats.
Satt in sagbladeet i urfaseningen på cylindern och kontrollera att baksidan av sagbladeet sitter ordentlich i urfaseningen.

NOTERA: Endast sāgblad med koniskt fäste kan anvandas.

Tryck in sagbladet i bladklamman sa langt det gar.
Slapp upp snabbfastesspaken.

WARNING

Använd alltid sakerhetsglasögon med sidoglas aller skyddsglasögon for att undvika allvarlg skada. Häll harder och fingrar borta.Free motorchassiet och sagbladsklamman och strack dig inte under sagen när sagbladet ar i rörelse.

A WARNING

Foratt undvika allvarlig skada skudu inte anvanda sagen utan att ha sakerhetsskyddet pa plats.

GENERELL SAGNING

Se bild3.

Vila fronten av sagplattan mot arbetsstycket och rikta in snittkanten pa sagbladet med markeringen pa ditt arbetsstycke. Kontrolera att stromsladden inte ligger ivagen for sagbladet er sonritt. Starta din sag och ror den framat pa arbetsstykets yta. Tryck nedat pa sagen for att halla den stadig och tryck den bara tillracklicht mycket framat for att bladet sca greppa.

WARNING

Pressa inte sagen. Om du pressar sagen kan motorn overhettas och sagbladen kan g'sonder.

FRIHANDSSÄGNING

Se bild4.

Frihandssågning kan utforas av din sag genom att trycka sagen i snitriktningen genom att trycka på handtaget.

WARNING

Omdu tryckerformycketisidledkansagbladetgasonderocharbetsmaterialetskadas.

VINKELSAGNING (FASNING)

Se bild 5.

Fassinittsvinklar kan justeras frän 0^ till 45^ àt bade höger och vänster. Sägvinklar for ságning mellan 0^ och 45^ ar markerade i 22.5^ intervall på bade den vänstra och den högra sidan av plattan.

Det är rekommenderat att använda en gradskiva när precisa snitt är att krav.

JUSTERA VINKELN

Se bild5.

Lossa skruven som haller plattan med en skiftnyckel tills plattan kan tas bort.
Skjut fram plattan nagot for att lossa den fran fliken pa motorchassiet.
Rikta in markeringen i den valda vinkel med kanten på motorchassiet.
- Skjut tillbaka plattan, tills fliken på motorchassiet klickar i lampligt jack i bakkant på plattan,ningar den onskade vinkeln ar upnpadd.
Placera hallaren for cylindern pa ett sadant satt att cylindern ar riktad mot sagbladets baksida. Precisa snitt ar möjiga endast da cylindern ar riktad tatt mot baksidan av sagbladet.
- Dra Åt plattans skruv med skiftnyckeln for att satta fast plattan.

FÖR ATT GÖRA EN GENOMSÄNGNING

Se bild6.

WARNING

Använd alltid extrem fösktigkeit när du gör genomsånginar forr att undvika att tappa kontrollen, Förstora sāgbladen eller materialet som du sāgar igenom. Vi rekommender inte att du gör genomsånginar i andra materialänträ.

■ Markera tydligt snittlinjen på arbetsstystcket.
Stall in snittvinkel till 0^
Luta din sāg framāt sa att den vilar pá fràmre delen av plattan sakommen inte bladet ikontakt med

Svenska

arbetsstycket nar sagen sats pa.

• Kontrollera att sagbladet ar inuti området som skasagas.
  Starta din sag pa hog hastiget och sank langsamnt ned sagblade t arbetsstccket tills sagblade skarigenom træt.
  Fortsatt att fora ner sagklingan genom arbetssstycketanda tills bottenplattan ligger platt mot det sistnamdaoch flyta sedan sagen framat for att avshta nirskärningsen.
  Använd endast blad med 7 tänder per tum für den har typen av snitt.

METALLSÄGNING

Du kan gora snitt i manga typev av metall med din sag. Var forskrigt sa att du inte vrider erller bander sagbladen. Tryck framfor all inte for hart pa slipmaskinen.

Användett sagblad med finare tänder,ller en hogre hastighet,om sagbladet klappar ell vibrerar valdigt mycket.Användlagre hastigheter om sagbladet overhettans.Använd langre hastighet,ellerett sagbladmed grovre tander,om tänderna blir igensatta nár du sagar imjukt material,exempelvis aluminium.Virekommenderar att du anvander olja nár du sagarimetalforatt halla bladet svalt,oka sagformagan och forlnga bladets livslngd.Spann fast arbsstcyket ordentligt och saga nara fastspanningspunkten for att begransa vibrationerna i arbsstcycket.

Spann fast arbetsstycket i ett skruvstad om det ar mojigt och saga nara skruvstadet nar du sagar i ledning, ror ell vinkeljärn. Nár du vill saga i tunna material kan du lagga in materialet i en "smorgas" mellan tváHarda traskivor och pressa saman lagren for att undvika vibration och slittingar pa arbetsstycket. Detta mojiggorett rentoch snygnt snitt i materialet. Markera ditt sagspar ovanpa "smorgasen".

A Viktigt!

När du sāgar i metall sca den exponerade delen av sāgstängen hällas fri fran metalldamm genom att torka den ren med en oljig handduk med jämna mellanrum. Var extrem fösigtik nár du gör dig av med oljiga kläder eftersom de kan fatta eld.

BLASANORDNING FÖR SAGDAMM

Se bild7.

■ Luftstralen fran blasanordningen haller din snittmarkering fri fran damm och sagspan.
Satta på blåsningen av sāgdamm: För snitt i material med en hög andel skrapp som fört, exemplvis tä, plaster, etc. Tryck damblåsknappen uppät.

Stanga av blasningen av sagdamm: For snitti metall narrett dammupsamlingssystem (inte inkluderad) anvands. Tryck damblasknappen nedat.

FOR ATT ANSLUTA ETT DAMMUPPSAMLINGSSYSTEM (INTE INKLUDERAT)

Koppla bort verktyget fran eluttaget.

A WARNING

Om sagen inte ar urkopplad kan den sattas i gang oavsktligt och fororsaka allvarla kroppsskador.

Satt fast munstycket till dammupsamlingssystemet på dammutblåset.

Ett anslag som du kan anvanda for att gora tvarsnitt och klyvnigar finns att kopa.

MONTERA:

Koppla bort sagen fran eluttaget.

WARNING

Om sagen inte ar urkopplad kan den sattas i gang oavskiltigt och fororsaka allvarlga kroppsskador.

Satt in ena sidan av anslaget genom de två halen i plattan på din sag.
Justera anslaget till onskad bredd och las fast det med anslagsskruven.

A WARNING

Använd endast identiska originaldar när du servar maskinen. Användning av andra delar kan orsaka fara eller produktskada.

INDIKATOR FÜR NÄTANSLUTNING

Vinkelslipen ar utrustad med en indicator for natslutninq som tands d'verktyget ansluts till naret. Denna indikator gorg uppmarksam pa att vinkelslipen ar spanningssatt och att den satsi gang sa fort du skjuter strombrytaren framat."

Svenska

UNDERHALL

Alla andar delar utgör en viktig del i klass Ilisoleringsystemet och fär endast servas av en kvaliferad teknik.

Undvik att anvanda lösningsmedel vid renngering av plastdelar.

De flèsta plaster kan skadas av olika typé av kommersiella lösningsmedel. Använd en ren och torr trasa für atta bort smuts, damm, olja, fett, osv.

WARNING

Se till att plastdelama aldrigkommen ikontakt med bromsvatska,bensin,produkter med petroleumbas, penetrerande oljor, osv.Dessaammen innehaller kemiska producerk som kanskada, forsvaga erller forstora plasten.

Det har framkommen att elektroniska verktyg slits ut snabbare och kan gå sönder tidigare om de används på fiberglassbätar, sportbilar, wallboard och gips.

Flisorna och dammet frän dessa material verkar vändigt slipande på delar i elektriska verktyg, exemplvis kullager, borstar, strömomkastare, etc. Följaktigen avråder vi langvarig använding av dettaverktyg på glasfiber, beklädnadspaneler, ytelabaggning forigenyllning eller gips. När du användener verktyget till nagot av dessa material ar det extrem viktigt att verktyget rengörns regelbundet genom att spruta luft på det.

SMÖRJNING

Alla lager i det har verktyget ar smorjda med tillrackigt mycket hogkvalitativt smorjmedel for att racka under maskinens hela livslangd, vid en normal anvanding. Darfor behovs ingen ytterligaresmorjning.

FÖRSIKTIGHET

Háll skarvladdar borta frán sagomrátet och placera sladden sa att den inte fastnar pa trad, verktyg, etc. under ságning.

WARNING

Kontrolera frolängningssladdar innan varje användning. Byt ut dem omedelbart om de ar skadade. Använd aldrig maskinen med en skadad kabel eftersom det skadade omraret kan ge en elektrisk stö vid beröring vilket kan resultera i allvarlig personskada.

Förlängningssladdar som ar lámpliga att använda

tillsammans med din sag finns att kopa hos narnaste servicecenter.

WARNING

Använd alltid skyddsglasögon när du använder verktyget ell när du blaser damm. Använd en ansiktsmask om det dammar mycket.

MILJOSKYDD

Ramaterialien bor ateranvandas i stallet for att kastas i hushallsavfallet. For att skona miljon ka vergktyget, tillbehoren och emballagen sorteras.

SYMBOL

Sakerhetsvaming

V Volt

Hz Hertz

Vaxelstrom

W Watt

n。 Tomgangshastighet

min-1 Antal varl ellr roelser per minut

Max. skärkapacitet i tra

CE-konformitet

Dubbelisolering

Bär hörselskydd.

Använd skyddsglasögon

Las instruktionerna ordentigt innan start av maskinen.

Gamla elektroniskaprodukter skate intekastas med hushalssoporna. Återvinn dāsādana facilititer finns. Kontrolera med din lokala myndighet eller saljaren for att fätervinningstips.

Suomi

KUVAUS

arbeidsstykket när sagen startes.

Denna garanti täcker inside skador som fororsaksas av normal slitage, av onormal eortilaten använding ell skötsel, ell av overbelastning.

Den tacker inte heller tillbehör som batterier, glödlampor, blad, andstycken, pásar, osv.

I handelse av felaktig Funktion medan garantin ar i kraft skallprodukten sandas UTAN ATT DEMONTERAS tillsammans med inkopseviset till leverantoren ellter narnaste servicecenter som auktoriserats av Ryobi.

De rattigheter som lagen ger i forhalle nd till defekta produit ferfasatts inte ante van dena garantit.

FI

TAKUUEHDOT

Vibrationsnivæerna som uppiges i det hare Dokumentet har umppats i enlighmet edt standardiserat test som beskrivs i EN60745 och som kan anvandas fort ajamlora verktyg. Det kan anvandas som en preliminär bedömmung av den vibration som anvandaren utsätts for. De deklarere动作svardena motsvaar de som uppst nar verktygget anvands i sitt huvusdyte. Om verktyget anvands i andra syften, med andra tilbehör erller om verktygaret al Daligt undemhallet kan vibrationsnivæna vara anorrunda. Det kan kraftigt öka vibrationsnivæna over den totala arbeitsperioden.

En uppskatting av vibrationnsivaerna som anvandaren utsatsk for ska och ta hansyn til de stunder da vertkyget ar avstangt och nar det gär pa tomgang.Detta kan kraftigt minska vibrationnsivaerna over den totala arbeitsperioden.Andra sakerhetsatgärder som kan skydda anvandaren fran effekterna av vibrationner ar: underhalling av vertkyget och tillbehore, halla händerna varma och organisaer arbeitsättet.
